Мотоцикл Урал с передним приводом

Мотоцикл с приводом на переднее колесо существует уже давно, и удивить кого-либо таким агрегатом сложно. Они были созданы преимущественно для участия в раллийных мотогонках. Сама идея перешла от автомобилей. Заднеприводные машины трудно справляются с поворотами на рыхлом грунте. Из-за этого пройти сложный поворот на высокой скорости без заноса не представляется возможным. Поэтому были созданы автомобили с полным приводом. Их сцепление с дорогой более эффективно и управлять таким транспортным средством намного легче.

В отличие от автомобилей с передним приводом, у мотоциклов не существует полноценного ведущего переднего колеса. Устройство, впервые установившееся на мотоциклы Ямаха и КТМ, имеет интересную особенность. От мотора на переднее колесо, с помощью гидравлики, передается момент, составляющий всего пятую часть от полной мощности. Такую конструкцию сделали на заводе шведской компании Олинс.

Другая фирма Кристини создала уникальную систему полного привода. Она отличается тем, что дает переднему колесу половину мощности мотора. Это существенный результат. Однако оборудование значительно увеличивает вес мотоцикла.

История создания

Первый полноприводный мопед появился еще в 1924 году. Созданный британскими инженерами, он долгое время оставался единственным экземпляром. Затем уже в середине столетия был создан Рокон. Принцип работы заключался в передаче момента на переднее колесо двумя цепями и не имеет подвески, однако отлично движется по бездорожью и весит меньше сотни килограммов. Этот двухколесный агрегат до сих пор популярен среди любителей активного отдыха.

Советские мотоциклы с полным приводом

Мысль о создании полноприводного мотоцикла пришла российским инженерам во времена Второй Мировой войны. Тогда были построены первый мопеды, имевшие привод на колесо коляски. Сейчас такие агрегаты популярны среди сельского населения, использующего трехколесный транспорт для перевозки грузов.

Мотоцикл Урал с приводом на переднее колесо имеет ряд отличий от остальных советских аппаратов. Колесо на коляске способно вращаться с такой же скоростью как заднее. Хоть преимуществ у мопеда и больше, но недостатки все же есть.

Плюсы:

  • проходимость по любому покрытию с очень малой вероятностью застрять;
  • грузоподъемность значительно увеличивается;
  • управление легче и приятнее;
  • динамика езды становится более мягкой и плавной.

Минусы:

  • более сложное устройство ходовой части;
  • нет возможности отсоединить коляску.

Кроме Урала существует еще один советский мотоцикл с приводом на коляску – Днепр-16. Его характеристики значительно превышают все другие российские байки, коляска имеет прорезиненные рессоры, а грузоподъемность составляет 200 килограмм.
Такие мотоциклы могут стать отличными помощниками в работе и на отдыхе. Поэтому, если вы задумываетесь о покупке полноприводного байка – смело решайтесь.

Рекомендуем прочитать:

motoholder.ru

Обновленная линейка семейства полноприводных автомобилей Урал-М

  версия в формате PDF

Обновленная линейка семейства полноприводных автомобилей Урал-М разработана на базе серийно выпускаемых моделей АЗ «Урал».

Конструктивные изменения и модернизация распространились на модельный ряд:

  • шасси автомобилей для изготовления спецтехники,
  • самосвальных автомобилей,
  • бортовых автомобилей,
  • седельных тягачей,
  • вахтовых автобусов.


Сиденья в кабине водителя Урал оснащены трехточечным ремнем безопасности. Он сочетает в себе плечевой и поясной ремни, но при этом представляет из себя единственный отрезок ремня, по которому перемещается пряжка, что обеспечивает удобство пристегивания или отстегивания. При аварии усилие торможения распределяется по значительной поверхности груди, плеч и бедренного пояса, что значительно облегчает перенесение соударения. Трехточечные ремни дополнительно предотвращают проскальзывание туловища под лямкой ремня, что делает их более эффективными.



Сравнительная таблица

Параметры Значения параметра
УРАЛ УРАЛ-М
Весовые параметры
Полная масса автомобиля, кг 21 300 21 300
Полная масса автопоезда, кг 32 000 32 800
Грузоподъемность, кг 12 000 13 000
Распределение полной массы
На переднюю ось, кг 5 300 5 300
На заднюю тележку, кг 16 000 16 000
Двигатель
Модель ЯМЗ-236НЕ2 ЯМЗ-536
Мощность, л.с. 230 285
Крутящий момент, Н*м 882 1130
Рабочий объем, л 11,15 6,65
Расположение и число цилиндров V 6 L 6
Коробка передач
Модель (количество передач) ЯМЗ-236У (5 ст.) ЯМЗ-1105 (5 ст.)
Раздаточная коробка
Модель 4320 4320 М
Передаточные числа 1,21 / 2,15 1,04 / 2,15
Количество передач 2 2
Ведущие мосты
Модель 4320 4320 М
Передаточные числа 6,77 / 7,49 6,77 / 7,49
Эксплуатационные характеристики
Максимальная скорость, км/ч 85 100
Расход топлива, л 40 36
Периодичность ТО, км 4 000 - 8 000 15 000
Гарантийный период, км/мес 30 000 / 18 100 000 / 24
Ресурс, км 250 000 350 000

Новый завод ЯМЗ для производства двигателей серии 530

Для производства линейки двигателей серии ЯМЗ-530 был построен новый завод ЯМЗ. Это новое предприятие, по уровню технологической оснащенности и автоматизации производства не уступающее лидерам мирового автопрома.



Новая линейка двигателей серии 530

На автомобили нового модельного ряда устанавливаются модификации нового двигателя ЯМЗ-536 мощностью 285 л.с. Новый модернизированный двигатель отличается повышенной надежностью, увеличенным ресурсом и улучшенными показателями топливной эффективности. Модернизированные двигатели, устанавливаемые на новые модели автомобилей Урал, имеют гарантийный срок эксплуатации 36 месяцев без ограничения пробега.




На автомобили с новым модернизированным двигателем ЯМЗ-536 устанавливается предпусковой автономный жидкостный подогреватель. Предпусковой подогревательгарантирует запуск мотора автомобиля при низкой температуре (до -45°C), продлевает ресурс двигателя, т.к. позволяет исключить холодный запуск двигателя автомобиля. Также подогреватель обеспечивает обогрев салона автомобиля при не работающем двигателе. ПЖД может работать совместно с двигателем автомобиля, что повышает эффективность системы отопления транспортного средства.

  В совокупности с новым силовым агрегатом на автомобили Урал-М устанавливается пятиступенчатая коробка передач ЯМЗ-1105 (вариант отбора мощности от заднего торца, от бокового лючка и, по отдельному согласованию, от верхнего люка) - модернизированная улучшенная модель КПП ЯМЗ-236.


На автомобилях Урал применяется фрикционное, однодисковое, сухое сцепление диафрагменного типа.

Комплексная модернизация узлов ведущих мостов позволила повысить значения входного крутящего момента в 1,5 раза. Для достижения таких показателей были проведены меры по:

  • повышению твердости зубчатых венцов наружных полуосей,
  • изменению геометрии кулака для повышения прочности ШРУС,
  • увеличению количества болтов крепления чашек дифференциала (с 8 на 12).

- Дорабатываемые детали и узлы


На автомобилях Урал-М устанавливается раздаточная коробка с пневматическим управлением, что позволило упростить систему тяг механического привода. Увеличение ширины шестерен и диаметра валов в раздаточной коробке, что в результате привело к увеличению величины входного крутящего момента на 20%.

Комплекс мер по усовершенствованию трансмиссии привел к увеличению прочности и повышению надежности узлов, передающих крутящий момент. Также это позволило увеличить гарантийный срок эксплуатации на мосты и раздаточную коробку до 60 тыс. км или 24 месяца.



   Для повышения проходимости и улучшения вездеходных качеств автомобиля все базовые моделиновой линейки автомобилей Урал-М оснащается блокировкой межколесного дифференциала (МКБ). Механизм блокировки устанавливается на среднем и заднем мосту грузовиков. Управление блокировкой межколесного дифференциала осуществляется системой пневматического привода.

   Применение рулевого механизма RBL (Германия) с интегрированным усилителем позволяет снизить прилагаемое усилие на рулевом колесе, увеличить грузоподъемность передней оси, сократить расходы на ТО. Комплектация системы рулевого механизма беззазорными наконечниками позволила уменьшить углы люфтов, что положительно отразилось на курсовой устойчивости и управляемости автомобилем.

Также в моделях Урал-М реализовано пневматическое управление рабочей и стояночной системой тормозов. Применение комплектующих системы пневматического привода тормозов фирмы WABCO обеспечивают большую надежность, снижение затрат на ТО.

Применение современных агрегатов и проведение комплексных мер по повышению надежности отдельных узлов позволило увеличить межсервисный интервал до 15000 км.


Помимо модернизации агрегатов и механизмов новых моделей автомобиля Урал, были внесены изменения в конструктивные особенности рамы. Увеличена длина колесной базы стандартного автомобиля до 3800 мм, что расширяет возможности монтажа различного навесного оборудования. Также для длинобазовых автомобилей применяются цельные усилители рамы. Передний металлический бампер и металлические ступени подъема в кабину обеспечивают максимальный угол съезда и менее подвержены деформации в условиях сильного бездорожья. В стандартную комплектацию автомобиля входят держатели противооткатных упоры.



Комплекс мер по модернизации грузовых автомобилей «Урал» помог достичь увеличения грузоподъемности до 13 тонн и максимальной массы автопоезда до 38 тонн.

www.uralst.ru

Полноприводный мотоцикл Урал — Superfb

Когда я проезжал на «Урале» через брод, переднее колесо попало между двух бревен и застряло. Вытащил, конечно, — помогли добрые люди. А уже на берегу подумал: если бы переднее колесо было ведущим, мотоцикл сам себя вытащил бы!

Подготовка

Вал кикстартера мешал будущей конструкции, и я его обрезал «болгаркой» заподлицо. Теперь двигатель запускает штатный электростартер от новых ирбитских мотоциклов. Но его установил не на штатном месте — сбоку, там он тоже будет мешать. Приспособил его сверху, над серединой коробки передач. Над стартером разместил самодельный корпус воздушного фильтра (с фильтрующим элементом от «Жигулей»). Чтобы двигатель легко запускался в холодное время года, установил аккумулятор емкостью 35 А.ч.

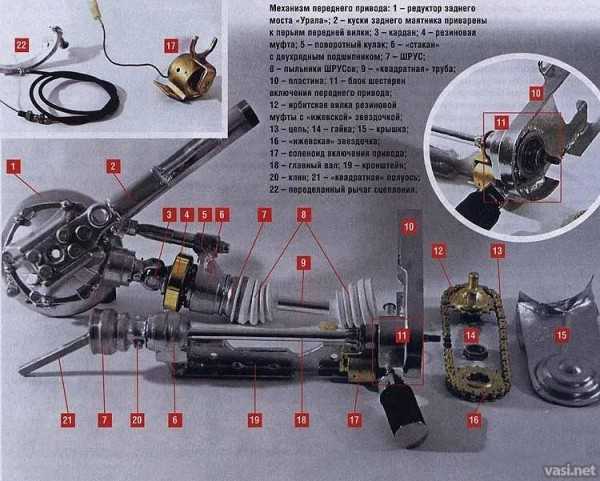

Привод

К вилке, которая насажена на выходной вал КП, приварил «ижевскую» звездочку с 18 зубьями. Изготовил пластину, по краям которой приварил «стаканы» для подшипников — в них теперь вставлен главный вал привода.


правого края этого блока приварил «стакан», в который установил выходную шестерню (4-й передачи) от «ижевской» КП со своим же роликовым подшипником и звездочкой с 18 зубьями. Внутри шестерни свободно вращается задний конец главного вала. Эта часть изготовлена по подобию правой половины первичного вала «ижевской» КП. На его шлицы надел шестерню 2-4 передач (тоже «ижевскую»). Передвигая ее по шлицам, можно вводить в зацепление кулачки ее и выходной шестерни — включать или выключать привод. Причем не вручную: шестерню передвигает рычаг электромагнита, а его выключатель расположен на руле. Чтобы включить привод, следует остановить мотоцикл и нажать кнопку. Удобно! Зубья шестерен за ненадобностью срезал, а поверхность, на которой они были, отполировал. Теперь по ней скользят сальники, защищающие механизм от грязи. К переднему краю блока (по ходу мотоцикла) приварил другой «стакан», в нем разместил двухрядный шарикоподшипник от заднего моста «Урала».

Этот блок закрепил на шпильках крепления двигателя. Натяжение цепи из 24 звеньев можно регулировать, устанавливая между блоком и рамой мотоцикла на шпильки крепления шайбы нужной толщины. Вставил главный вал в «стаканы» и закрепил с одной стороны двумя гайками, с другой же установил на него наружный ШРУС от автомобиля «Ока». Закрепил его так же, как крепится крестовина на штатном заднем мосту — тот же клин, такая же гайка с левой резьбой. ШРУС входит в сальник, которой находится в «стакане» перед двухрядным шарикоподшипником.

Подгонка

Закрепив собранную конструкцию, натянул цепь — все сложилось: главный вал вращается свободно, система включения работает. Но при установке левого цилиндра столкнулся с тем, что вал уперся в ребра охлаждения цилиндра. Пришлось их немного подрезать.

Потери составили около 50 см2. Но не заметил, чтобы система охлаждения много потеряла. Заодно немного отогнул выпускную трубу левого цилиндра — чтобы не мешала валу в поворотах налево.

Передний мост

Осталось прикрепить к переднему колесу задний мост «Урала». Взял концевые части заднего маятника, приварил к перьям передней вилки. (Старался выполнить все посадочные размеры, как у заднего колеса.) Крышку редуктора моста повернул на 47°, чтобы ее хвостовик «смотрел» в сторону вала. На хвостовике закрепил крестовину и эластичную муфту. С другой стороны муфту соединил с переделанным поворотным кулаком, который включает подшипник, ступицу и еще один ШРУС от автомобиля «Ока», тоже наружный. Поворотный кулак жёстко прикрепил к левому перу передней вилки. Эта часть конструкции нужна, чтобы при повороте руля вал не касался колеса. В «гранату» установил и закрепил стопорным кольцом полуось. Это труба квадратного сечения, в которой продольно скользит квадратная по сечению вторая полуось противоположного ШРУСа. Так компенсируется изменение длины вала при повороте руля и срабатывании передней вилки.

Все узлы переднего привода сконструировал так, чтобы максимально упростить установку и демонтаж механизма. Для того чтобы снять привод, достаточно усилий одного человека, а времени понадобится до получаса. Захочешь вернуть на свои места — потратишь около часа. Углы поворота руля удалось сохранить прежними, хотя, должен сказать, «гранаты» при максимальных углах работают на пределе.


На вращение еще одного редуктора затрачивается часть мощности двигателя. Но, вопреки ожиданиям, максимальная скорость не снизилась. Хотя расход топлива существенно увеличился: если в штатной комплектации расходуется 8 л на 100 км, то с передним приводом -10,5 л. Что не удивительно: суммарный вес дополнительных узлов, не считая электростартера и большого аккумулятора, составил 21 кг.

Большинство деталей изготовил буквально «на коленке», так что их точность и соосность оставляют желать лучшего. Во время летней эксплуатации обнаружился недочет — механизм включения привода нуждается в защите от грязи, так что сейчас приспосабливаю аккуратный кожух. Тем не менее аппарат проехал без поломок уже около 5000 км и успешно прошел испытания на ИМЗ. Причем на заводе его сравнивали с мотоциклом, на который были установлены: привод на боковой прицеп с блокировкой дифференциала, резина с мощными грунтозацепами и более мощный двигатель. Мой не уступил ему, «вооруженному до зубов», в проходимости! А какими были бы результаты, установи я на свой еще и ирбитский привод на коляску?

Во мне шевелилась надежда на то, что ИМЗ возьмется выпускать «Урал» с моими усовершенствованиями, однако заводские специалисты сказали, что «Урал» и без того недешев, а дополнительные агрегаты сделают его еще дороже. Я же уверен, что свой покупатель у такой машины будет.


Ниже мы расскажем об интересном способе усовершенствования мотоцикла «Урал», который делает переднее колесо ведущим. На то, что ИМЗ начнет выпускать полноприводные «Уралы», рассчитывать не приходится – это приведет к подорожанию мотоцикла, который и так может отпугнуть ценой. Но вполне вероятно, что кого-то заинтересует такая возможность.

Подготовительный этап

В первую очередь обрезается вал кикстартера, с которым новая конструкция не уживется. Двигатель будет запускаться штатным электростартером от новых моделей, но установить его нужно сверху, над коробкой, а не сбоку, как обычно – так он не будет мешать. Над стартером размещается корпус воздушного фильтра. Аккумулятор 35 А.ч. поможет легко запускаться в холода.

Привод

К вилке на выходном вале коробки приваривается 18-зубчатая звездочка от ИЖ.


льше потребуется самодельная пластина со «стаканами» для подшипников по краям – в них вставляется главный вал. Справа приваривается «стакан» для выходной шестерни – также от ИЖа. Внутри нее задний конец главного вала будет свободно вращаться. В общем, эта часть конструкции представляет собой подобие половины первичного вала КП ИЖ. На шлицы надевается шестерня ИЖ 2-4 передач. При передвижении по шлицам ее кулачки и выходной шестерни вводятся в зацепление – то есть привод включается или выключается. Это можно делать с помощью рычага электромагнита, выключатель поместить на руль. Привод включается кнопкой при остановленном мотоцикле. Зубья шестерен не нужны, их можно срезать, а поверхность отполировать. К переднему краю блока приваривается другой «стакан» — в нем обоснуется двухрядный подшипник от заднего моста.

Весь блок крепится шпильками крепления двигателя. Установка шайб требуемой толщины поможет в регулировке натяжения 24-звенной цепи. Главный вал вставляется в «стаканы», закрепить его можно гайками и наружным ШРУСом от «Оки». Способ крепления аналогичен тому, что применен для крестовины заднего моста. В «стакане» перед двухрядным подшипником находится сальник, в него входит ШРУС.

Подгонка

После закрепления и проверки работоспособности может обнаружиться, что вал упирается в ребра охлаждения цилиндра – значит, их требуется подрезать. При этом система охлаждения не понесет ощутимых потерь. Труба левого цилиндра может мешать валу при поворотах налево – ее можно слегка отогнуть.


superfb.site
