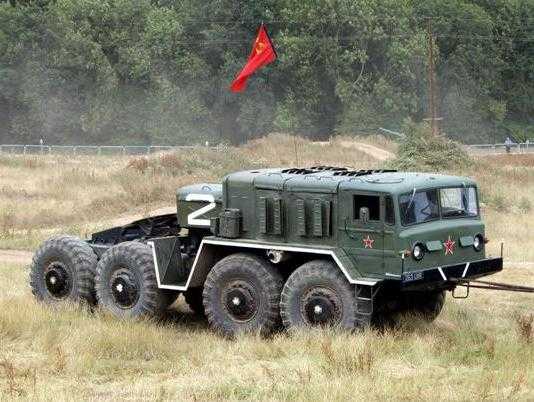

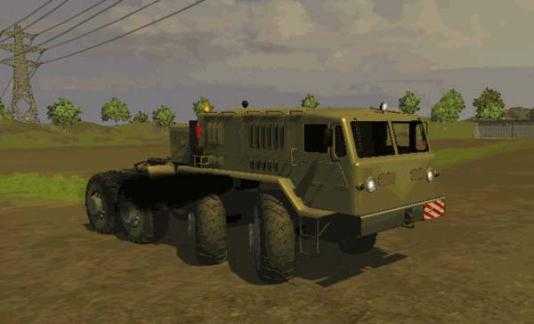

МАЗ 537: фото. МАЗ 537 («Ураган»): технические характеристики
МАЗ 537 «Ураган» — тяжелый четырехосный тягач седельного типа, военного назначения. Выпускался на Минском автомобильном заводе с 1959 по 1965 гг. С 1963 года выпускается на КЗКТ, Курганском заводе колесных тягачей. Грузоподъемность до 50 тонн на полуприцепах типа ЧМЗАП-5247Г.
Устройство МАЗ 537
Конструкция тягача достаточно простая, а значит надежная. Кабина МАЗ 537, фото которого первое время были недоступны из-за военной секретности, четырехместная, двухдверная, металлическая, оборудованная автономным отопителем. Двигатель находится за кабиной в моторно-трансмиссионном отсеке, далее расположена раздаточная коробка, передающая вращение на восемь независимых полуосей. В задней части грузовой платформы находится седельно-сцепное устройство. Отдельные модификации машины оснащены лебедкой. Тягач движется на восьми колесах, четыре передних являются поворотными. Бескамерные шины оснащены подкачкой, в случае прокола включается механизм компенсации потери давления. Автомобиль МАЗ 537 «Ураган», технические характеристики которого говорят о мощи и надежности, является хорошим примером достижений военной техники.
Силовая установка
Двигатель дизельный быстроходный Д-12А-525А, адаптированный под топливо ГОСТа 4749-73. Мощность 525 л.с. при 2100 об/мин. Цилиндры — объем 38 880 куб/см, количество 12, расположение V-образное. Диаметр — 150 мм, степень сжатия 14,5.
Мотор оборудован предпусковым подогревателем.
Охлаждение — принудительная циркуляция антифриза.
Трансмиссия — трехступенчатая, с гидромеханическим переключением.
Габариты
Длина — 8960 мм, высота — 2880 мм, ширина 2885 мм. Колесная база — между первой и второй осями 1700 мм, между второй и третьей 2650 мм, между третьей и четвертой 1700 мм.
Колея — 2200 мм для всех мостов. Дорожный просвет (клиренс) — 500 мм.
Масса — 21,6 тонн.

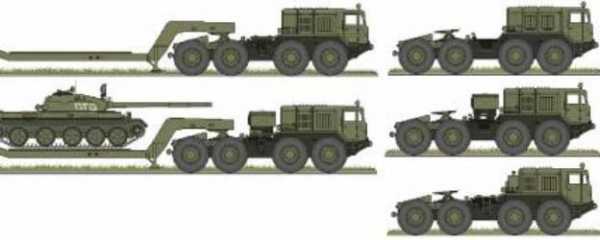

Модификации
- МАЗ 537А — тягач бортовой, способен нести 15 тонн в кузове, 65 тонн общей массы с прицепом по шоссе или 30 тонн по грунтовой дороге.
- МАЗ 537Д — оснащен генераторной установкой переменного тока.
- МАЗ 537Г — оборудован лебедкой.
- МАЗ 537К — тягач, рассчитанный на транспортировку длинномерного кранового оборудования.
- МАЗ 537Л — для буксировки самолетов, оснащенный компактным металлическим кузовом.
Проект по созданию нового мощного тягача
В начале 50-х годов 20 века в СССР возникла необходимость в новых мощных транспортных средствах для военных. Ракетные комплексы, тяжелые бронированные машины на гусеничном ходу, фортификационные экскаваторы и другая техника нуждались в транспортировке как на ближние, так и на дальние расстояния. Особенно тяжело давалась передислокация войсковых соединений, которая проводилась регулярно. До полугода уходило на переезды по железной дороге и малогабаритным автомобильным транспортом.
Проектирование универсального тягача началось осенью 1954 года, а к лету 1956-го были готовы опытные образцы. Четырехосное длинномерное полноприводное шасси стало базой для нескольких модификаций военного седельного буксировщика. Характеристики машины были рассчитаны на дальние переезды со скоростью 40 — 50 км/час. Мощности тягача хватало на транспортировку платформы с баллистической межконтинентальной ракетой. Однако автопоезд мог следовать только по дороге с твердым покрытием и исключительно на ровной местности. Преодолеть даже небольшой подъем не получалось, поскольку прицеп не обладал инерцией.
Применение

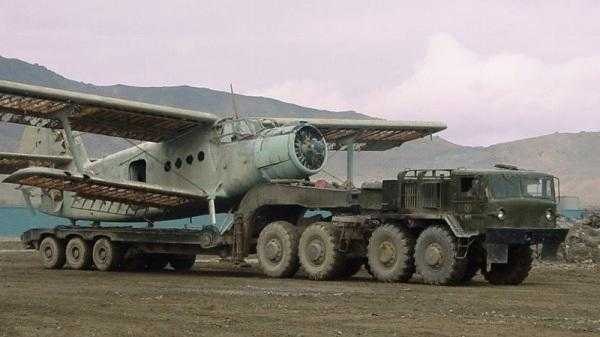

Тягач МАЗ 537 «Ураган», технические характеристики которого свидетельствовали о его надежности, широко использовался также в регулярных войсках для транспортировки различных боевых систем дальнего действия. Однако буксировка длинномерных платформ была затруднена из-за чрезмерно удаленной сцепки. Автопоезд не вписывался в повороты, маневренность была ограничена.
Каждый переезд на другое место дислокации представлял для военных архисложную задачу, автопоезд приходилось часто останавливать, путем сложных манипуляций выравнивать курс следования. Трудности возникали по причине узкой проезжей части. В послевоенном СССР все дороги были предельно узкими, автотранспорт двигался в один ряд, в обоих направлениях. Опасность съехать в кювет была ежеминутной. Тяжелый тягач занимал полностью свою полосу и еще выезжал на встречную. От гражданского населения сыпались жалобы, но ситуация не менялась.
В конце концов, военные ведомства стали предупреждать о готовящейся транспортировке ракетных комплексов заранее. Извещения о предстоящей передислокации получали дорожные службы и госавтоинспекция. Милиция перекрывала движение на трассе, в пределах 25-30 километров, тягач с прицепом занимал всю ширину проезжей части и благополучно проезжал свободный участок до следующего поста. Затем перекрывался следующий перегон.
Спустя два года, конструкторское бюро Минского автомобильного завода приступило к разработке седельной версии тягача с индексом МАЗ 535В. Кузов упразднили, на его месте установили сцепное устройство с автоматическим замком-фиксатором и двумя степенями радиального поворота. Вертикальная нагрузка на заднюю часть тягача при этом резко возросла, конструкторам пришлось пересмотреть параметры задней подвески. Остановились на мостах с планетарным механизмом и дифференциалом. Таким образом задние оси приняли на себя основную нагрузку.

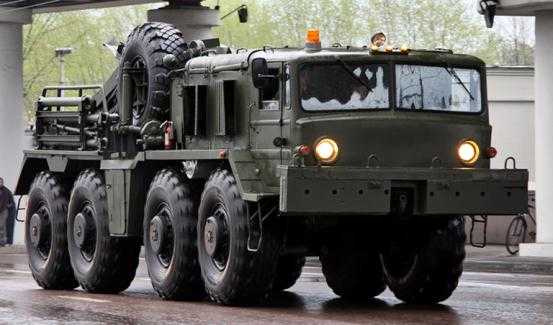

МАЗ 537
Последний вариант седельного тягача отличался более совершенной системой питания и охлаждения двигателя. Были усилены фланцы карданных валов раздаточной коробки. Необходимость этого была продиктована частыми поломками, когда загруженный тягач не мог преодолеть размытый дождями участок дороги и крутящий момент двигателя рвал карданные соединения.
Создание семейства тяжелых танковых тягачей марки МАЗ 537, характеристики которого повторяли основные параметры моделей МАЗ 535 и МАЗ 536, стало началом эпохи автопоездов нового класса, с высоким коэффициентом грузоподъемности. Появился мощный стимул для разработки все более совершенных тяжелых полуприцепов и прицепов для транспортировки многотонных неделимых грузов.
Необходимость перемещения массивных конструкций существовала всегда. За рубежом автопоезда появились намного раньше, чем в СССР, и это обстоятельство ускорило процесс разработки советских транспортных средств повышенной грузоподъемности, так как никому не хотелось отставать от передовых технологий. Для начала конструкторские бюро предприятий автомобильной промышленности разработали тягач ЗиС-10 с седельно-сцепным устройством, на базе известного самосвала ЗиС-5. Грузоподъемность новой машины составила всего 6 тонн. Было выпущено небольшое количество буксировщиков, широкого распространения ЗиС-10 не получил.
Зарубежные аналоги
В конце 30-х годов прошлого века автотранспортники познакомились с двумя тяжелыми автопоездами зарубежного производства, седельными тягачами Daimond T-980 и REO 28XS, переданными в СССР по ленд-лизу. Заграничные буксировщики работали в паре с трехосными полуприцепами Roden Trailer, грузоподъемность которых составляла 45 тонн. Машины были оборудованы лебедками и перевозили бронетанковую технику.
В то время в Советском Союзе танки и другие тяжелые военные машины передвигались исключительно своим ходом или их везли на железнодорожных платформах. Оба способа представлялись нерациональными, однако никакой альтернативы тогда не было.
Послевоенный период
После окончания Второй мировой войны в СССР всерьез взялись за разработку отечественных тяжелых тягачей для армии и развивающегося народного хозяйства. В 1951 году автозавод в Ярославле освоил производство трехосных автомобилей ЯАЗ-210Г с платформой и мощной лебедкой. Широкомасштабный выпуск этих машин наладить не удалось, и к тому же тягачи не могли пройти по бездорожью, особенно в сезон дождей или весенней распутицы.
Таким образом, задачи по созданию тяжелых транспортных средств по-прежнему требовали решения, тем более что в стране разворачивалось бурное промышленное строительство, а в военном ведомстве зарождались стратегические ракетные комплексы, которым была необходима мобильность. Бронетанковые войска также нуждались в надежных тягачах большой грузоподъемности.
Конструкторское бюро
Совет Министров СССР в июне 1954-го принял постановление о создании СКБ (специальных конструкторских бюро) для разработки особо мощных тягачей военного назначения с возможностью последующей модификации в гражданском промышленном варианте. Сразу стало ясно, что имеющихся на тот момент заводских технологий и оборудования в автомобильном производстве будет недостаточно.
Начинать пришлось со станочного парка, закупать за рубежом современное оборудование и создавать новые технологии. При Минском автомобильном заводе было организовано крупное СКБ МАЗ, под руководством главного конструктора Бориса Львовича Шапошника. Перед специалистами поставили задачу сконструировать и запустить в производство тяжелый колесный тягач. Так появился буксировщик МАЗ 535, который вскоре превратится в МАЗ 537, модель с несколькими модификациями.
Производство
Изначально средства, заложенные в разработку суперавтомобиля, были недостаточными, поскольку такая машина не может быть дешевой. После корректировки финансового обеспечения проекта работа закипела. Были приняты нестандартные решения, которые до этого никогда не применялись в отечественном автомобилестроении. Приходилось учитывать особые условия эксплуатации большегрузных тягачей, адаптацию агрегатов к диапазону температур от плюс 50 до минус 50 градусов, профильную проходимость и многие другие параметры.
Тяжелый седельный тягач МАЗ 537 начали выпускать серийно в 1965 году. Автомобиль предназначался для буксировки прицепов и полуприцепов массой до 40 тонн. От базового варианта 537-я модель отличалась смещенным назад (на 345 мм) седельно-сцепным механизмом и усиленной задней подвеской. Автомобиль МАЗ 537 находился в режиме постоянного рестайлинга. В процессе производства были расширены функции раздаточной коробки, установлена передача вращения на привод генератора. Грузоподъемность автомобиля существенно повысилась и составила 68 тонн.
Параллельно с большегрузными седельными тягачами разрабатывались и выпускались ограниченными сериями бортовые тягачи для перемещения грузов, до 22 тонн, по шоссе. Кузов такого автомобиля не оборудовался сиденьями, не имел дуг и тента, использовался исключительно для перевозки грузов. Под кузовом размещалась лебедка для самовытаскивания, на случай, если тягач увязнет.
Модернизация
Через некоторое время военный МАЗ 537 модернизировали, и автомобилю был присвоен индекс «П». Технические характеристики остались без изменения, но лебедка была упразднена, а кузов переоборудовали для транспортировки личного состава. Вдоль откидных бортов установили продольные скамьи и дуги для тента, которые регулировались по высоте — в нижнем положении тент прикрывал груз, в верхней позиции служил защитой от дождя и снега для людей. В соответствии со своим прямым назначением, тягач МАЗ 537П мог буксировать платформы с ракетными комплексами.
Эксплуатация колесных тягачей требовала специалистов по обслуживанию, квалифицированных водителей и соответствующей материальной базы. Поэтому в 70-х годах были сформированы специализированные предприятия по централизованной перевозке крупногабаритных и сверхтяжелых грузов. Объединение «Спецтяжавтотранс» занималось транспортировкой нестандартных грузов, разрабатывая при этом оптимальные маршруты. С помощью тягачей «МАЗ 537» перевезли мраморную глыбу, весом 300 тонн, для сооружения памятника В.И. Ленину в Ленинграде. За этой уникальной транспортной операцией следила вся страна.
Широко применялись тягачи «МАЗ 537» на севере, где велась прокладка нефте-газопроводов. Неприхотливая машина хорошо зарекомендовала себя в холодном климате. Специально для перевозки длинномерных газопроводящих сочленений был создан трубоплетевоз ПВ-481 на базе буксировщика «МАЗ 537». Также для работы в северных условиях создавались опытные образцы пожарных машин, технических передвижных пунктов, вездеходы скорой медицинской помощи. Однако в серийное производство пробные экземпляры не поступали.
В 1991 году на Курганском заводе колесных тягачей начался серийный выпуск тяжелого полуприцепа КЗКТ-9101, грузоподъемностью 54 тонны, для буксировщика МАЗ 537, технические характеристики которого полностью совпадали с данными полуприцепа. Сочетание компонентов оказалось удачным, покупатели получили возможность в рамках одного заказа приобрести сразу и тягач, и полуприцеп.
За долгие годы производства буксировщики МАЗ 537, фото которых представлены на странице, постепенно устарели, как морально, так и технически. Машина исчерпала себя, потенциал дальнейшего развития иссяк. Стали проявляться скрытые ранее недостатки, много нареканий вызывал низкий моторесурс силовой установки. Эксплуатация тягача была связана с частыми перерывами на ремонт, армейские МАЗ 537 при транспортировке танков и других бронемашин не вмещали экипаж, который вынужден был следовать отдельно. Для этого приходилось привлекать дополнительные автомобили.
В конце концов, на базе 537-й модели был создан новый тягач КЗКТ-7428, который полностью отвечал задачам перевозки боевых гусеничных машин. В настоящее время семейство мощных колесных тягачей успешно решает все задачи по транспортировке тяжелой военной техники, а также гражданских крупногабаритных промышленных конструкций.
fb.ru
КрАЗ «Ураган» против КамАЗ «Тайфун»
В этом году на выставке военной техники в Абу-Даби КрАЗ представил абсолютно новый броневик – «Ураган».
CarDiagram писала о новинке, когда появились первые фото автомобиля и стали известные некоторые неофициальные характеристики. Также мы рассказывали о нем в статье Бронированные КрАЗы.
На сегодня Ураган — самый большой украинский бронированный автомобиль. Мы решили сравнить его с самым очевидным конкурентом — КамАЗ Тайфун. Оба броневика имеют одинаковый уровень защиты.
Кто же из них круче?

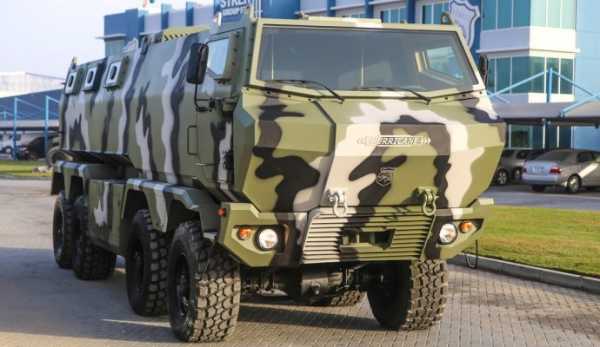

КрАЗ «Ураган»
КрАЗ «Ураган»Читайте также: Какую технику Украине могут поставить Эмираты
Мы изучили технические параметры «Урагана», а затем сравнили их с одним из конкурентов – КамАЗ «Тайфун». И, к сожалению, украинский броневик на фоне КамАЗа не производит впечатления. Во всяком случае, если брать только сухие цифры.

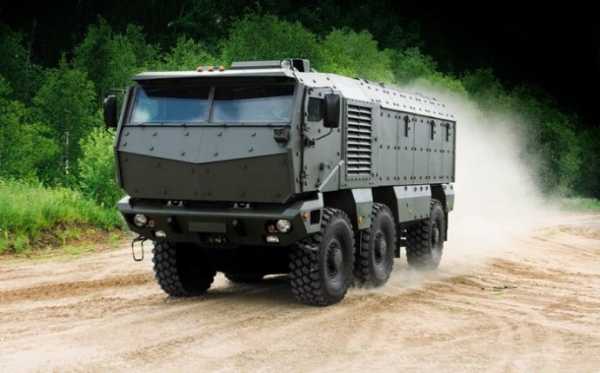

КамАЗ «Тайфун»
Читайте также: Как будет дорожать бензин при росте курса доллара
По стандартам НАТО оба бронеавтомобиля имеют четвертый уровень защиты (STANAG 4569 Level 4). Оба – полноприводные. На этом, пожалуй, принципиальные сходства заканчиваются.
КрАЗ «Ураган» имеет на два колеса больше, чем КамАЗ. Следовательно, проходимость у него должна быть выше.
Но кроме преимущества в один мост больше «Урагану» похвастаться нечем. Ну, либо КрАЗ скрывает свои достижения.
Если же судить исключительно по официальной информации, картина выглядит следующим образом.
Несмотря на то, что украинский броневик длиннее российского на 33 см, посадочных мест в нем гораздо меньше. Если в «Тайфун» вмещается до 18 человек, то в «Ураган» — всего 12.
Бронированный отсек КрАЗ «Ураган»
Бронированный отсек КрАЗ «Ураган»Читайте также: Что привезла Украина на выставку военной техники в Абу-Даби

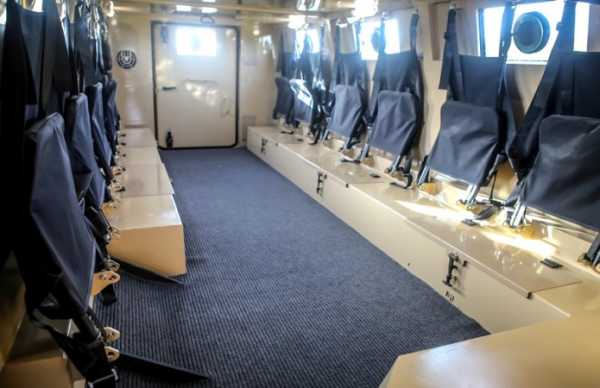

Бронированный отсек КамАЗ «Тайфун»
Бронированный отсек КамАЗ «Тайфун»Читайте также: «КрАЗ Шрек» против «Урал ВВ»
По фотографиям салона видно – КамАЗ использовал внутреннее пространство эффективнее КрАЗа.
Какой из броневиков имеет больше лошадиных сил на тонну веса, точно сказать мы не можем – данных о массе КрАЗа «Ураган» нет. Но есть все основания предполагать, что бронеавтомобиль КамАЗа мощнее. Сделать такой вывод заставляют несколько фактов:
- Двигатель «Тайфуна» на 70 лошадиных сил мощнее «Урагана»;
- Габариты КрАЗа больше, чем у КамАЗа, а уровень бронирования – такой же. Следовательно, скорее всего, «Ураган» весит, как минимум, не меньше, чем «Тайфун»;
- А если вес примерно одинаковый, но у российского грузовика двигатель мощнее, то нетрудно сделать вывод, у кого удельная мощность выше.
Ну, и исключительно визуальное наблюдение – КамАЗ выглядит более защищено. Обратите внимание на фотографии интерьера бронированного отсека. В «Урагане» из-за большого количества стекол, он светится как решето.
У «Тайфуна» же место для перевозки десанта производит впечатление бункера.
Ну, а теперь голые цифры.
КамАЗ «Тайфун» vs КрАЗ «Ураган»
КамАЗ «Тайфун»
КрАЗ «Ураган»
Двигатель
ЯМЗ-5367 (Россия)
Cummins ISME 385 (США)
Мощность
л.с.
Колесная формула
Экипаж
Бронированный отсек
КамАЗ «Тайфун»
КрАЗ «Ураган»
Уровень защиты
(По стандарту НАТО)
cardiagram.com.ua
Минский Ураган | Вездеход, снегоход, болотоход!
Авг 13 • Вездеходы России, Видео Вездеходов, Военные, Гражданские Вездеходы, На колёсах, Советские Вездеходы, Характеристики • 5750 Просмотров • Комментариев к записи Минский Ураган нет

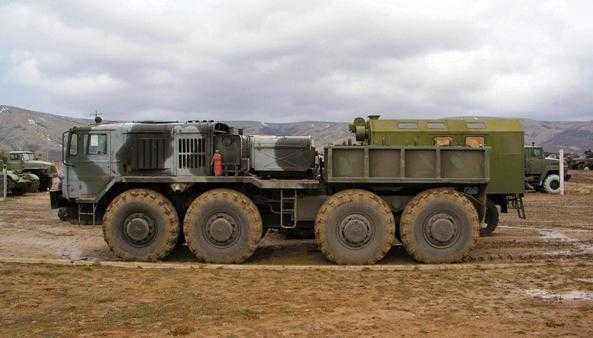

Все мы если не видели, то слышали об огромной чудо-машине по имени «Ураган». Так назвали ракетоносец МАЗ-543, так как в советский период на это шасси монтировали боеголовки наземного типа.
Практически сразу после войны 1941-1945 между Советским Союзом и Соединёнными Штатами Америки началась борьба за право называть свою страну сверхдержавой. Большое внимание уделялось военной промышленности. В то время на особом положении находился Минский автомобильный завод, в котором существовало секретное производство МЗКТ (Минский завод колёсных тягачей). Поэтому именно там берет начало исследование и проектировка стандартизированной серии полноприводной четырёхосной большегрузной техники.
Первые РПУ «Темп» стали производить с 1960 года. Встал вопрос о необходимости изготовления универсального базового колёсного шасси, которое было бы способно разместить на себе новый подвижной ракетный комплекс и передислоцировать его при любых погодных условиях и качестве дорог. За два года собрали шесть опытных образцов, которые после успешных испытаний были переданы производственному объединению «Баррикады», где была совершена установка и монтаж ПРК. 7 ноября 1962 года, на параде на Красной площади, МАЗ-543 впервые показали правительству, народу и иностранным журналистам. Серийный выпуск «Ураганов» начали через три года, после чего они были приняты на вооружение. Главный конструктор Б.Л. Шапошник был удостоин звания Герой социалистического труда, а также стал лауреатом Государственной и Ленинской премий СССР. Со временем 543-ий заменили машинами «Оплот».
Минский Ураган МАЗ-543
Технические характеристики и особенности модели
Масса – 23 т.
Грузоподъёмность — 20 т.
Масса с полной оснащённостью — 43тонны 300кг.
Длина – до 12 м.
Ширина – до 3 м.
Размер базы — 2 м 20 см + 3 м 30 см +2 м 20 см.
Колея — 2 м 37 см 5мм.
Дорожный просвет – 40 м.
Скорость – до 60 км/ч.
Двигатель – аналог двигателя МАЗ 537, но с прямым впрыском топлива и очистителем воздуха. Мотор – дизельный, создан на базе танкового В2.
Объём — 38,8 л. Мощность – 525 л.с.
Коробка передач — гидромеханическая.
Подвеска колес — торсионная независимая. Колёса 1 и 2 осей управляемые на литых дисках.
Шины с протектором высокой проходимости имеют размеры -150х60х63,5см
Повышенная звукоизоляция: шум в кабине во время работы до 85 дБ.
С правой и левой стороны моторного отсека располагались кабины, то есть их было две.
МАЗ-543М с одной кабиной, появился позднее. На нём перевозили оборудование баллистического комплекса Тополь-М и реактивные установки Смерч, которые до настоящего времени используются в вооружённых силах некоторых стран и являются современным грозным оружием.
Мирные профессии военных тягачей
«Ураганы» эксплуатируются и в повседневной жизни. В Украине с 1973 года начали выпускать аэродромный пожарный автомобиль. В 1974 г. на ВДНХ представлены прототипы самосвала, трубовоза и бортового грузовика. МАЗ 543 работали на разных стройках, нефтяной и газовой промышленности. Благодаря созданию 543 выпустили автопоезда, которые могут перевозить грузы от 75 тонн до 100 тонн. Создали и лесовоз, но только опытный образец. Дальнейшая судьба его неизвестна. А пожарные АА-60 и АА-70 несут свою службу до сегодняшнего дня в аэропортах Внуково и Мурманска.
543 собирали небольшими сериями до 2000 года. Все чертежи и конструкторские разработки не утеряны и находятся на МКЗТ.
