Миномёты. Самоходный миномёт 2С4 «Тюльпан». Самый-самый…
Мы уделили достаточно много внимания истории развития минометов. Как ни крути, но сегодня этот вид вооружения является одним из самых смертоносных. Не потенциально смертоносных, как ядерное оружие, к примеру, а реально смертоносных. Не будет преувеличением сказать, что минометный огонь уносит чью-то жизнь или жизни ежедневно.
Заканчивая на этом материал об обычных минометах и переходя к реактивным, не можем не рассказать и показать самый-самый. Минометище.
Наш герой действительно внушает уважение и страх собственной мощью всем, кто хотя бы раз видел результаты его работы. Миномет, который способен уничтожить практически любое укрепление. Миномет, который может стрелять фугасными, кассетными, управляемыми, зажигательными, нейтронными и ядерными минами.
Даже, вполне возможно, ещё какими-то неизвестными нам боеприпасами.
Говорим о тюльпане. Точнее, о «Тюльпане». О самоходном миномете артиллерии Резерва Верховного Главнокомандования 2С4 «Тюльпан» калибра 240-мм. Предназначенном для уничтожения укрепленных зданий, фортификационных сооружений, скоплений живой силы и бронетехники противника, а также уничтожения объектов, которые в силу высокой защищенности не могут быть уничтожены артиллерией меньшего калибра.
Когда видишь воронку диаметром метров 10 и глубиной почти 6 метров, действительно понимаешь, что это Оружие! И это не какой-нибудь специальный боеприпас. Это обычная мина. А в голову возникает примерный вид воронки при работе специальными минами… И результаты этой работы для противника…
Откуда же появилось это оружейное чудо? А появилось оно из логики развития Красной Армии ещё в 1938 году! Именно тогда была принята перспективная программа внедрения минометов в РККА. От стрелковой роты до Резерва Главного Командования.
Сложность работы на минометом РГК заключалась в том, что крупный (240-мм) калибр требовал совершенно новых решений даже в таких, вроде бы очевидных вещах, как наводка миномета на цель, либо заряжание. Согласитесь, 16-килограммовую мину для 120-мм миномета вполне можно зарядить традиционным способом. А 130-килограммовую мину 240 мм? Да на высоту более 5 метров?
Была и ещё одна сложность. Чисто практическая. Война требовала скорейшего производства не крупного калибра, а минометов батальонного и полкового звена. 82 мм и 120 мм. Именно такую задачу поставила Ставка конструкторам. Задачу, которая была успешно решена. О чем мы писали в предыдущих статьях. И решена во многом гениальным советским конструктором Борисом Шавыриным.
Пять лет наши конструкторы пытались создать сверхмощный миномет. К 1943 году были даже созданы два опытных образца 240-мм минометов. Но на испытаниях эти минометы оказались не пригодными для использования. Прямо говоря, испытания минометы «завалили» полностью.
И тогда проектирование и создание 240-мм миномета поручили Борису Шавырину. К этому времени он был руководителем Коломенского специального конструкторского бюро гладкоствольной артиллерии (СКБ ГА). Знаменитый конструктор отказался от уже использованных схем и начал работу практически с нуля. Представляете, работы начались в январе 1944 года и в этом же году начались заводские испытания нового миномета!
По окончании войны в руководстве страны появилось мнение, что острой необходимости в 240-мм миномете нет, и работы были прекращены. Но в 1947году к теме вернулись. Миномет Шавырина был отправлен на государственные испытания. В 1950 году этот миномет был принят на вооружение под названием М-240.
К сожалению, производство этого миномета было остановлено в 1958 году. Причина та же, что и для других представителей ствольной артиллерии. Тогдашний руководитель государства Н. Хрущев посчитал, что такие орудия бесперспективны, и будущее — за ракетами. Всего было выпущено 329 минометов на заводе №75 в городе Юрга Кемеровской области.
Но свою войну М-240 все-таки нашел. В 1985 году в Афганистане. Осенью 1984 года гаубичную батарею 1074-го артиллерийского полка 108-й мотострелковой дивизии перевооружили 4 минометами М-240. Солдат и офицеров батареи переучили в Союзе. Первое боевое применение М-240 и мины «Смельчак» было в районе Чарикарской долины. В дальнейшем М-240 были в ущелье Панджшер, били духов Ахмат Шаха Масуда. Эффективность миномета поражала. Один, максимум два выстрела на уничтожение цели!
Что же из себя представляет М-240? Рассмотреть внимательно этот миномет просто необходимо. Дело в том, что именно модификация этого миномета под обозначением 2Б8 и составляет артиллерийскую часть нашего «весеннего цветка» — «Тюльпана».
240-мм миномет М-240 представляет собой жесткую конструкцию (без противооткатных устройств) на колесном лафете. Он состоит из следующих частей: ствола с затвором, рамы с амортизатором, станка с механизмами наведения, уравновешивающего механизма, стрелы с механизмом перевода миномета из походного положения в боевое и обратно, опорной плиты, шкворня и прицельных устройств, Ствол имеет форму гладкостенной трубы, закрепленной в цапфенных обоймах. Благодаря этому он имеет возможность качаться на цапфах для приведения в положение для заряжания.
Миномет с казнозарядной схемой заряжания. При заряжании ствол миномета «переламывается». Для закрывания ствола и передачи силы отката на опорную плиту служит казенник. Его конусная часть завершается шаровой пятой, которой казенник соединяется с чашей опорной плиты.
Станок состоит из двух рам (верхней и нижней) штампосварной конструкции, шарнирно соединенных между собой. Поворотный механизм винтовой, позволяющий осуществлять горизонтальную наводку без перемещения колес. Поскольку сила отдачи довольно значительная, а противооткатные устройства у миномета отсутствуют, стрельба на углах возвышения более 45° допускается лишь с твердого грунта и после нескольких «усадочных» выстрелов.
Подъемный механизм винтового типа. Уравновешивающий механизм — пружинный, расположен с правой стороны станка. Нижняя рама собрана на боевой оси неотделяемого колесного хода.
Подрессоривание колес пружинное. Сами колеса — троллейбусного типа ЯТБ-4, с губчатым наполнителем. Буксировка М-240 штатно производится гусеничным тягачом АТ-Л, но могут применяться и другие тягачи, а также грузовые автомобили «Урал», «КамАЗ».
Для подвозки мин на огневой позиции в комплект миномета входила специальная одноосная тележка. Заряжание миномета требовало целого ряда манипуляций:
— ствол приводится в горизонтальное положение;
— после открытия затвора на полуоси клина затвора навешивается лоток;
— пять человек расчета вручную поднимают мину с тележки, кладут на лоток и досылают в ствол;
— лоток снимают, затем ствол опускается в казенник для производства выстрела.
Основные ТТХ миномета:
Масса, кг
в боевом положении: 3610
в походном положении: 4230
Габариты:
длина, мм: 6510
длина ствола, мм: 5340
ширина, мм: 2430
высота, мм: 2210
Экипаж, чел: 11
Угол возвышения, град: +45….+80
Угол поворота, град
при возвышении 45: 16,5
при возвышении 80: 78
Скорострельность, выстр/мин: 1
Дальность стрельбы, м:
для Ф864: 800-9650
для 3Ф2: 19690
Но как же появился «Тюльпан»? Не поверите, но виной появления этого красавца стали… американцы! Точнее, применение американцами своих САУ во Вьетнаме. В отличие от нас, американцы прекрасно понимали, что глобальная война возможна чисто теоретически. А вот региональные войны — дело реальное. Потому и развивали собственные САУ. А Вьетнам стал тем полигоном, где эти машины показали свою эффективность и необходимость.
Парк же советских машин этого класса на западном фоне выглядел очень бледно. САУ времен Великой Отечественной войны были действительно не сравнимы с новыми машинами. Даже те, что входили в список лучших. ИСУ-152 или САУ-100 к тому времени уже уступали американским системам по многим параметрам. И мы, по старой российской традиции, «кинулись догонять» Запад.
В июле 1967 года вышло постановление ЦК КПСС и Совета министров СССР о разработке новых самоходных артиллерийских комплексов для Советской армии. В комплексы должны были входить не только сами САУ, но КШМ. Сразу несколько заводов обязали разработать и представить на государственные испытания новые системы.
Именно в эту программу и «попал» самоходный тяжелый миномет. Разработку этого вооружения поручили Уральскому заводу транспортного машиностроения в Свердловске. Но, понимая, что самостоятельно полностью решить поставленную задачу «Уралтрансмашу» не под силу, разработку артиллерийской части миномета поручили СКБ Пермского машиностроительного завода, которое и специализировалось на артиллерийских системах.
Таким образом, «Тюльпан» имеет сразу двух «пап». Главного конструктора шасси Г. С. Ефимова и главного конструктора миномета 2Б8 Ю. Н. Калачникова.
Георгий Сергеевич Ефимов
Юрий Николаевич Калачников

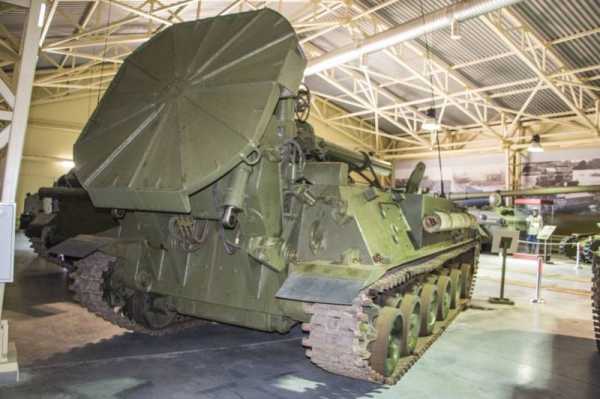

Вначале о шасси. За основу было взято шасси, разработанное для ЗРК 2К11″Круг» в 1955-56 годах. Однако, уже в ходе проектирования, выяснилось, что шасси для тяжелого миномета «слабовато». Начиная с мощности двигателя (400 л. с.) и заканчивая самой конструкцией шасси.
В результате от «исходного» шасси в окончательном варианте осталось не более 20% узлов и механизмов. Остальные были переделаны под конкретные требования «Тюльпана» и гаубицы «Акация», которой завод занимался параллельно.
Установили двигатель В-59У мощностью 520 л. с., который обеспечивал скорость движения до 63 км/час и запас хода в 500 км.
Корпус машины сделали сварным. С защитой от бронебойных пуль калибра 7,62 мм и осколков. Впереди установили бульдозерный нож для оборудования позиции.
В функциональном отношении корпус разделен на три части.
Отделение управления традиционно для бронированных машин, слева-впереди от центра корпуса. Моторное отделение — справа. Средняя и кормовая части корпуса отданы боевому отделению.
В центре находится боекомплект в механизированной боеукладке барабанного типа на 20 мин и механизм подачи мин.
В средней части находится люк подачи мин при заряжании. По бокам находятся люки для посадки экипажа. В кормовой части корпуса крепится сам миномет.
Сам миномет 2Б8 не особо отличается от М-240. За исключением ставшего возможном в «машинном варианте» использования гидравлики. Теперь наведение по вертикали обеспечивается посредством гидравлического механизма, по горизонтали — ручное.
Гидравлика также обеспечивает перевод миномета из походного положения в боевое и обратно, выведение ствола на линию досылания мины, открывание затвора, подачу мины из механизированной боеукладки на направляющие досылателя (расположены сверху на корпусе машины), заряжание миномета, закрывание затвора и опускание ствола в казенник.
Следует отметить, что рождение «Тюльпана» было трудным. На заводских испытаниях первые три опытных образца показали вполне хорошие результаты. Но на государственных испытаниях в 1969 году при производстве выстрелов случился казус.
Первый экспериментальный образец на полигоне «Ржевка» выдержал всего два выстрела. Лопнуло крепление опорной плиты, жестко соединявшей ее с корпусом машины. А динамической волной в гармошку смяло топливные баки. Пришлось срочно изменять конструкцию крепления.
Это не помешало в 1971 году принять 240-мм самоходный миномет артиллерии РВК 2С4″Тюльпан» на вооружение. И уже с 1972 года предприятие получило заказ на производство 4-х первых машин. Всего же до 1988 года, когда производство прекратили, было выпущено примерно 588 «Тюльпанов». Мы специально употребляем слово «примерно» так как в разных источниках количество несколько разнится.
Говоря о «Тюльпане», нельзя обойти тему используемых комплексом боеприпасов. Естественно, такое вооружение не могло использоваться только для стрельбы обычными, классическими, боеприпасами. Рассказывая о М-240 мы упоминали вес обычной мины для этого миномета. Чуть более 130 килограммов. Но и дальность стрельбы таким и минами меньше 10 километров.
Для «Тюльпана» была разработана специальная активно-реактивная мина 3Ф2. Боеприпас, снабженный ракетным двигателем! Это, естественно резко увеличило вес и длину мины. Вес увеличился до 228 кг! И, соответственно, уменьшилось количество мин в боеукладке. До 10 штук. Но дальность! 19 с лишним километров!
Мина 3Ф2
Есть и ещё «цветочные сюрпризы». Ядерная мина 3Б4 и её реактивный вариант (по типу 3Ф2) 3Б11, с дальностью 18 километров. А «в загашнике» есть ещё «Сайда», снаряженная напалмом и выжигающая все вокруг себя на площади 7850 кв. метров. Есть и «Нерпа», кассетная мина с осколочно -фугасными элементами 3ОФ16. Есть нейтронные снаряды «Смола» и «Фата».
Ядерная мина 3Б4
Но, по нашему мнению, наиболее интересна для рассмотрения корректируемая мина 3ВФ «Смельчак». Та самая, которую использовали в Афганистане артиллеристы 1074 АП 108 МСД.

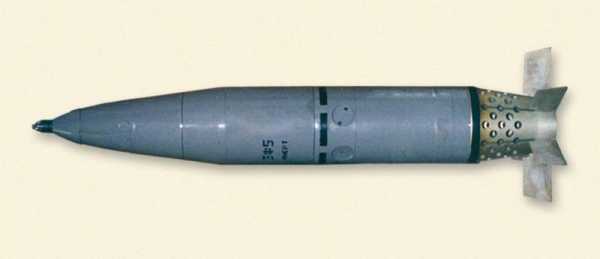

Мина 3Ф5 «Смельчак»
Название «корректируемая мина» относится только к самому боеприпасу. Более правильно говорить о комплексе управляемого вооружения 1К113, который был принят на вооружение в 1983 году. А комплекс, кроме мины, включает в себя ещё и лазерный дальномер-целеуказатель 1Д15 или 1Д20.
Для точной стрельбы достаточно установить целеуказатель на расстоянии от 200 до 5000 метров. Не вдаваясь в технические нюансы, целеуказатель работает 0,1-0,3 секунды. Этого достаточно для корректировки мины. Даже на сложных целях «подсветка» длится не более 3 секунд. При этом, вероятность попадания мины в круг диаметром 2-3 метра составляет 80-90%. А в самом начале статьи мы описывали впечатления от воронки после взрыва обычной мины из «Тюльпана».
Сегодня увидеть «Тюльпан» в частях и соединениях сложновато. Большая часть этого вооружения находится на консервации. Но иногда, совершенно неожиданно, «Тюльпаны» «проявляются». Как это случилось, к примеру, на Донбассе.

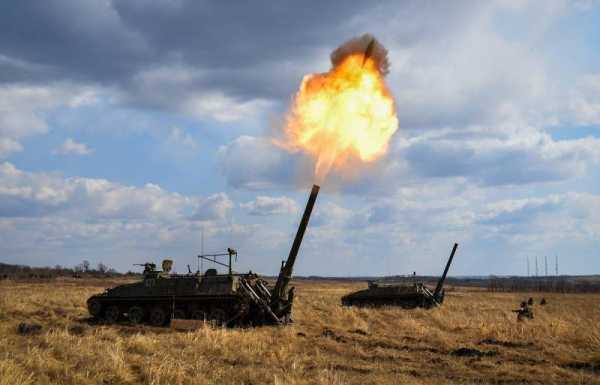

6 июля 2014 года ополчение сообщило о применении «Тюльпанов» ВСУ в селах Черевковка и Семеновка. Видео записи этих обстрелов до сих пор можно найти в интернете. И, как часто это случается на Украине, 15 августа ополченцы ДНР под командованием Безлера, при осуществлении рейда в тыл ВСУ, захватили несколько артиллерийских установок, в том числе и «Тюльпан».
Вскоре ополчение использовало этот миномет. Наверное, многие помнят вопли из Киева о поставках запрещенного вооружения из России. И заявление министра обороны Украины об испытаниях «Тюльпана» на востоке страны… Галатей тогда объяснил уход из аэропорта именно появлением там «Тюльпана».
Заканчивая рассказ о самом мощном из ныне существующих в мире миномете, хочется высказать восхищение перед конструкторами, инженерами, техниками, рабочими, которые смогли создать такое вооружение.
А жизнь 2С4 «Тюльпан» не закончилась. И ещё долго не закончится. С прошлого года те минометы, что находятся на вооружении, начали модернизировать. А это самый лучший показатель нужности этого оружия и сегодня, и завтра…
