Стратегический бомбардировщик ТУ-95МС Медведь | ДА ВВС РОССИИ

Российский стратегический бомбардировщик и ракетоносец ТУ-95МС, вот уже свыше полувека остающийся основой стратегической авиации.

Стратегический бомбардировщик ТУ-95МС МЕДВЕДЬ

Ту-95 — советский и российский турбовинтовой стратегический бомбардировщик-ракетоносец, самый скоростной в мире самолёт с турбовинтовыми двигателями. Другие названия — проект «95», изделие «В», по кодификации НАТО: Bear — «Медведь». До настоящего времени «Медведь» — единственный в мире серийный бомбардировщик и ракетоносец с турбовинтовыми двигателями. Он являлся советским символом обеспечения военно-стратегического паритета в холодной войне. Он остаётся на службе как носитель крылатых ракет, благодаря более низкому расходу топлива, чем у реактивных самолётов. Обладает большой скрытностью от спутников SBIRS, способных наблюдать за крупными стратегическими бомбардировщиками с реактивными двигателями по выхлопам из последних.

National Interest отмечает, что безусловно довольно наивно считать Ту-95 «устаревшим оружием». Так как фактически от подобного самолёта ничего не требуется, кроме как летать на большую дальность. Потому, что реальным его оружием являются новейшие крылатые ракеты — такие как X-101. В результате при дальности 5500 км они позволяют Ту-95 «безнаказанно» атаковать цели за пределами радиусов действия любых систем ПВО. Практическое применение Ту-95 в Сирии доказало, что самолёт не является «абстрактным средством ядерного сдерживания». Он может реально использоваться в современных локальных войнах.

История создания и боевой службы этого уникального самолета и гордости ВКС России.

Предыстория

Первой попыткой создать в СССР межконтинентальный бомбардировщик была глубокая модернизация Ту-4. «Самолет 80» (его первый полет состоялся 1 декабря 1949 года) преодолел расстояние 8000 км. Однако начавшаяся вскоре Корейская война убедительно показала бесперспективность развития дальних бомбардировщиков на основе поршневых двигателей: реактивные истребители оставляли ей все меньше шансов прорваться к охраняемым объектам. Именно поэтому, несмотря на возможность достижения дальности более 12000 км, были прекращены дальнейшие работы над следующим советским стратегическим бомбардировщиком — Ту-85. В качестве новой модели такой машины предполагалось создать бомбардировщик с максимальной скоростью порядка 900-950 км/ч, грузоподъемностью до 20 т, дальностью полета до 14-15 тыс. км и высотой полета 13-14 тыс. м.

Для обеспечения столь высоких требований необходимо было применить новую аэродинамическую схему и использовать не только мощную, но и легкую силовую установку, имеющую к тому же приемлемый расход топлива. Иной возможности достичь межконтинентальной дальности при всех остальных параметрах практически не было. На основе разработок ЦАГИ по аэродинамике стреловидного крыла и оптимизации его конструкции в ОКБ А. Туполева была выбрана аэродинамическая схема многомоторного самолета с крылом стреловидностью 35°. В компоновке его фюзеляжа, размещении экипажа, систем вооружения и целевого оборудовании развивались идеи, воплощенные в Ту-85, но наличие стреловидного крыла обеспечило возможность размещения позади кессона центроплана крыла большой бомбовый отсек, который находился вблизи центра тяжести самолета.

Выбор силовой установки

Самой сложной задачей был выбор силовой установки и варианта ее размещения на самолете. Согласно проведенным в ОКБ расчетам, требуемых летно-технических характеристик, особенно по максимальной дальности полета, с использованием турбореактивных двигателей, на котором настаивал заказчик, получить было невозможно. Реальное, чем «располагало» в то время ОКБ Туполева, были ТРД АМ-3 с тягой 8700 кгс и АЛ-5 с тягой 5000 кгс. Правда, ОКБ В Климова к концу сороковых годов создало в опытном варианте турбовинтовой двигатель ВК-2 мощностью 4820 л.с., с низким удельным расходом топлива равным 326 г/л.с. и удельной массой 290 г/л.с., но доводка этого двигателя пока ограничивалась стендовыми испытаниями.

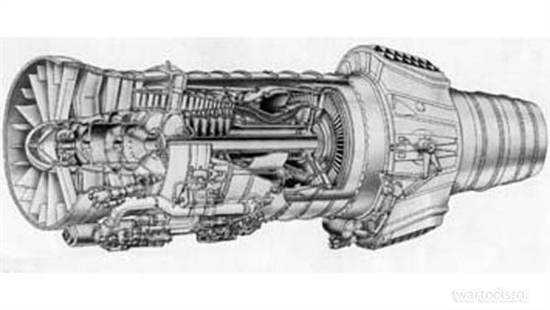

Одновременно ОКБ Н. Кузнецова, опираясь на работы интернированных германских специалистов, представило для испытаний ТВД ТВ-2 мощностью 6260 э.л.с. и заканчивало проектирование ТВ-12 фантастической по тем временам мощностью в 12000 э.л.с.

В ОКБ А Туполева были скрупулезно изучены варианты самолета практически со всеми перспективными авиадвигателями, разработанными в СССР: турбореактивными, ТРД в комбинации с поршневыми моторами, в комбинации с турбовинтовыми. Изучались различные компоновочные схемы силовой установки. В частности, был выполнен эскизный проект по теме, в котором шесть ТРД типа АМ-3 располагались с двух сторон фюзеляжа, попарно один над другим, и еще два двигателя находились в фюзеляже внизу, позади крыла. Все это выглядело весьма экзотично, но даже по первым прикидкам добиться заданных ЛТХ не позволяло.

В результате был сделан вывод о том, что в наибольшей степени требуемому самолету соответствуют четыре ТВД общей мощностью не менее 40000 э.л.с.

Шифр «95»

Новый самолет получил в ОКБ шифр «95». Руководителем работ по теме стал Н. Базенков, впоследствии главный конструктор всех многочисленных вариантов семейства Ту-95. В 1976 году, после его смерти, главным конструктором по всем самолетам серии Ту-95 стал Н. Кирсанов.

Согласно постановлению о создании «95», вышедшему 11 июля 1951 года, самолет требовалось изготовить в двух экземплярах. Первый со спаренными моторами ТВ-2 (2ТВ-2Ф) и второй с ТВ-12. Мощность в обоих вариантах была порядка 12000 э.л.с. на каждый двигатель.

Взлетная масса новой машины определялась в 150 т, поэтому необходимо было скрупулёзно подходить к решению вопросов, связанных с прочностью конструкции бомбардировщика. В первую очередь это относилось к стреловидному крылу, имевшему большой размах и удлинение, имеющего высокие аэродинамические свойства. Наличие на крыле четырех необычайно мощных моторов с винтами требовало поиска новых конструктивных решений, обеспечивающих его вибропрочность. При этом Туполев обращал особое внимание на соблюдение условия всемерного уплотнения компоновки.

Решение сложной задачи легло на ОКБ К. Жданова, которое разрабатывало редуктор и соосные четырехлопастные винты, с противоположным направлением вращения. Никаких аналогов в мировой авиационной практике в те годы еще не существовало. Схема с двумя соосными винтами, вращающимися в противоположные стороны, применена для того, чтобы уменьшить диаметр винта. В итоге на Ту-95 установили уникальный планетарный редуктор и винт с необычайно высоким КПД на всех режимах, которые остались непревзойденными и по сей день. ОКБ приступило к выпуску рабочих чертежей в сентябре 1951 года. Тогда же началось изготовление первого экземпляра, а через год первая опытная машина была готова.

Задачами при испытании этого самолета являлись апробация в кратчайшие сроки правильности выбранной концепции стратегического межконтинентального бомбардировщика, проверка в реальных условиях всех его систем и оборудования. Машина «95/1» была чисто опытной, готовившей дорогу для «95/2» с ТВД ТВ-12. В полет с экипажем, руководимым летчиком-испытателем А. Перелетом, «95/1» ушел 12 ноября 1952 года. Машина находилась в воздухе 50 минут.

Неудачи

Всю зиму и весну следующего года шли его испытания. В семнадцатом полете случилась авария: загорелся третий мотор. Несмотря на все попытки экипажа, пожар ликвидировать не удалось, и А. Перелет дал команду покинуть самолет. На борту, не прекращая попыток спасти машину, остались лишь он сам и бортинженер А. Чернов. При покидании самолета погибли штурман Кириченко и инженер НИСО Большаков, остальные члены экипажа остались живы.

В ходе проведенного расследования установили, что пожар возник в результате разрушения промежуточной шестерни редуктора третьего двигателя 2ТВ-2Ф по причине ее недостаточной прочности и не был ликвидирован из-за недостаточной эффективности самолетных средств пожаротушения.

Катастрофу тяжело переживал весь коллектив ОКБ, но в постройке уже находилась вторая опытная машина, и задача состояла в том, чтобы учесть в ней все выявленные недостатки и упущения, использовать опыт доводки первых Ту-16.

В июле 1954 года самолет «95/2» был изготовлен и до декабря того же года стоял в ожидании двигателей ТВ-12, которые доводились до кондиции. В ОКБ К. Жданова и Н Кузнецова каждый узел подвергали проверке с особой тщательностью.

Первый взлет 95-го

В январе 1955 года «дублер» вывезли на опытный аэродром, а 16 февраля экипаж во главе с летчиком-испытателем М. Нюхтиковым (2-й пилот И. Сухомлин) совершил первый взлет на «95/2». Его заводские испытания завершились в начале 1956 года. К этому моменту уже разворачивалось производство самолета на куйбышевском заводе №18. Первые две серийные машины «95» взлетели в октябре 1955 года, после чего государственные испытания проводились уже на трех самолетах.

При этом по самолету «95/2» были получены следующие результаты: максимальная скорость — 882 км/ч, дальность полета с бомбовой нагрузкой 5 т — 15040 км, потолок — 11 300 м. По скорости и потолку данные не удовлетворяли требованиям заказчика, поэтому на вторую серийную машину установили новые двигатели (НК-12М вместо НК-12), имевшие взлетную мощность уже 15000 э. л. с. и меньший расход топлива. Самолет имел увеличенные запас топлива и взлетную массу. В сентябре—октябре 1957 года на нем достигли максимальной скорости — 905 км/ч, потолка — 12150 м, дальности — 16750 км.

Серийное производство

Бомбардировщик был принят к серийному производству и выпускался с 1955 года в двух модификациях: Ту-95 и Ту-95М. Вскоре первый из них начали получать строевые части. В августе 1957-го его приняли на вооружение, и он стал основным советским стратегическим средством сдерживания в разгар «холодной войны» вплоть до принятия на вооружение в шестидесятых годах первых баллистических межконтинентальных ракет.

В серийном производстве Ту-95 и Ту-95М находились до 1959 года; несколько самолетов вышло в варианте стратегического разведчика Ту-95МР. Две машины были переоборудованы в пассажирские и использовались для спецперевозок. На этих самолетах в бомбоотсеке размещалась гермокабина на 20- 24 человека. Они получили название Ту-116 и эксплуатировались в ВВС до конца восьмидесятых годов.

Бомбардировщики Ту-95 были предназначены для нанесения бомбовых ударов, в том числе и ядерными боеприпасами, по стратегическим целям, расположенным в глубоком тылу противника. На момент создания считалось, что сочетание большой скорости полета, высоты и мощного оборонительного вооружения, делали стратегические самолеты практически неуязвимым для тогдашних средств ПВО. Стрелково-пушечное вооружение (6 пушек калибра 23 мм) позволяло осуществлять практически сферическую защиту от вражеских самолетов-истребителей. Кормовая установка оборудовалась радиолокационным стрелковым прицелом «Аргон». Бомбовая нагрузка Ту-95 варьировалась от 5 до 15 т в зависимости от дальности полета. Максимальный калибр бомб размещаемых на внутренней подвеске составлял 9 т.

Оборудование Ту-95 комплектовалось наиболее современными в тот период системами, дававшими возможность выполнять полеты в сложных метеоусловиях.

Особенность

На первых Ту-95 экипаж включал восемь человек: двух летчиков, штурмана, бортинженера, штурмана-оператора, стрелка-радиста (в передней гермокабине) и двух стрелков в кормовой кабине. Особенностью системы спасения на Ту-95, в отличие от других реактивных бомбардировщиков того времени, было отсутствие катапультных кресел.

Из передней кабины экипаж при аварийной ситуации покидал бомбардировщик через открытый люк носовой стойки шасси с помощью подвижного транспортера, а кормовые стрелки выбрасывались через люки вниз.

В марте 1957 года Ту-95 потерпел катастрофу. Отказ одного двигателя не должен был привести к катастрофической ситуации, но в этом полете не сработала система перевода винтов во флюгерное положение. Весьма оперативно, через несколько месяцев, в серию запустили двигатели НК-12МВ с автоматическим и ручным флюгированием. До сих пор двигатель НК-12 — самый мощный турбовинтовой двигатель в мире.

Усиление средств ПВО вероятного противника потребовало от разработчиков самолета улучшения его ЛТХ. Еще в 1952 году было выдано задание о постройке высотного стратегического бомбардировщика с потолком полета над целью 17 тыс. м и дальностью полета на такой высоте до 9000-10000 км, при боевой нагрузке 5 т и скорости 800-850 км/ч. На нем предполагалось устанавливать новые двигатели НК-16, высотные и более мощные. Машина получила наименование Ту-96. Она имела несколько большие размеры, новые фюзеляж, носовую кабину и конструкцию центроплана. В 1956 году самолет вышел на заводские испытания. Но к этому моменту уже стало ясно, что большая высота полета не спасла бы бомбардировщик от атак сверхзвуковых истребителей-перехватчиков и зенитных ракет. Работы по Ту-96 были прекращены.

Создание новых авиационно-ракетных комплексов

Основным направлением повышения эффективности ударных авиационных сил в середине и во второй половине пятидесятых годов стало создание авиационно-ракетных комплексов, использовавших большую дальность полета носителей и неуязвимость самолета-снаряда, запускаемого с борта носителя за несколько сотен или тысяч километров от цели. Такой комбинированный вариант должен был повысить живучесть ударной системы.

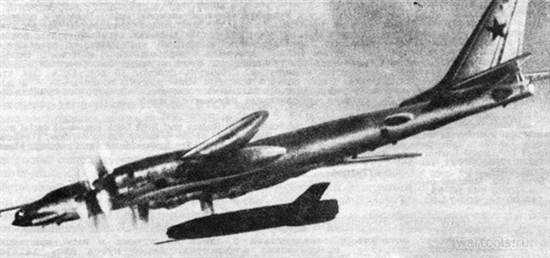

Авиационно-ракетный комплекс, получивший наименование Ту-95К-20, начали разрабатывать в марте 1955 года. Переделкам подвергся самолет-носитель: была спроектирована новая носовая часть, куда устанавливались РЛС обнаружения цели и наведения на нее самолета-снаряда. ОКБ А. Микояна создавало для комплекса самолет-снаряд Х-20 с дальностью 350 км и скоростью полета, соответствующей 2М. Х-20 находился в бомбоотсеке на специальном держателе, который поднимал снаряд вверх перед полетом и опускал его перед пуском.

Прототип носителя, Ту-95К, был поднят в воздух первого января 1956 года. Начались доводочные работы по комплексу. Для испытаний систем Х-20 специалисты ОКБ переоборудовали серийный МиГ-19 (самолет СМ-20), на котором в пилотируемом варианте отрабатывались система наведения, подвеска и сброс с самолета-носителя.

Ввиду новизны тематики испытания и доводка комплекса затянулись, и только в сентябре 1959 года Ту-95К-20 официально приняли на вооружение. В результате переделок Ту-95 ухудшилась его аэродинамика, вследствие чего снизилась дальность полета. Спасти положение могло осуществление дозаправки в воздухе. Весной 1960 года ОКБ А. Туполева было поручено отработать систему дозаправки «шланг-конус» для Ту-95К. Уже через год первый Ту-95К был оборудован такой системой и получил наименование Ту-95КД. Оба варианта. «К» и «КД» выпускались серийно до 1965 года, благодаря чему существенно повысились боевые возможности отечественной стратегической авиации.

Средство дальней разведки и целеуказания

В шестидесятые годы на части самолетов серии «К» обновили радиотехническое и навигационное оборудование, после чего машина получила индекс Ту-95КМ. В начале следующего десятилетия было решено переоборудовать Ту-95К и Ту-95КД в носители управляемых ракет класса «воздух-земля», аналогичных применявшимся на сверхзвуковых бомбардировщиках Ту-22 и Ту-22М. Новый комплекс, Ту-95К-22, включал в себя одну или две ракеты, подвешивали на подкрыльевых пилонах или в грузоотсеке.

Опытный экземпляр Ту-95К-22, разработанный на базе серийного Ту-95К, впервые оторвался от взлетной полосы в октябре 1975 года. После завершения испытаний в конце семидесятых годов началась доработка под Ту-95К-22 летного парка самолетов Ту-95К. С начала восьмидесятых годов машины в новом качестве пошли в строевые части.

Как известно, в первой половине шестидесятых годов ВМФ СССР начал выходить на океанские просторы. Его подводным и надводным силам потребовалось средство дальней разведки и целеуказания. Уже в 1962 году на испытания вышел Ту-95РЦ. Два года весь сложный комплекс радиолокационных и радиотехнических систем новой машины дорабатывался и доводился до кондиции, и в 1964 году начались его поставки в авиацию ВМФ.

Особое место среди модификаций Ту-95 занимает самолет раннего радиолокационного обнаружения Ту-126, оборудованный радиолокационным комплексом «Лиана». Работы по нему предприняли еще в 1960 году. Первая опытная машина была готова через два года. В 1965-1967 годах выпустили еще восемь Ту-126. Все девять самолетов были в эксплуатации до начала восьмидесятых годов, пока их не сменили более совершенные А-50.

Против подводных лодок

Одним из важнейших компонентов американской ядерной «триады» с шестидесятых годов является соединение ядерных подводных лодок, оснащенных баллистическими ракетами подводного базирования. Для борьбы с ними в СССР в 1963 году начали разработку на базе Ту-95 дальнего противолодочного ударного комплекса, способного обнаруживать и уничтожать подводные лодки в надводном и в подводном положении. Летом 1968 года совершил свой первый взлет опытный Ту-142. От Ту-95 он отличался целевым оборудованием, новой конструкцией крыла и сокращенным составом стрелково-пушечного вооружения. Первоначально Ту-142 имел оригинальные тележки основного шасси с шестью колесами, чем обеспечивалась возможность использования грунтовых ВПП. Самолеты Ту-142 в декабре 1972 года встали на вооружении авиации ВМФ.

В семидесятых годах боевые возможности атомных подводных ракетоносцев существенно возросли, что потребовало модернизации противолодочных средств, включая авиационные противолодочные комплексы. В ОКБ имени А.Н. Туполева под общим руководством генерального конструктора А. Туполева в 1972 году инициировали работы по модернизации Ту-142. В ходе их создали самолет Ту-142М, на котором устанавливалось оборудование для обнаружения малошумных подводных лодок, более точная система инерциальной навигации, обновленная система автоматизированной радиосвязи, магнитометр «Ладога», полностью была изменена передняя кабина экипажа. Первый полет на Ту-142М совершил летчик-испытатель И. Ведерников 4 ноября 1975 года. С 1980 года эта машина успешно эксплуатируется в частях. На основе Ту-142М в последующем для нужд подводного флота разработали самолет-ретранслятор Ту-142МР.

Ракетоносец с крылатыми ракетами

Работы в США по модернизации ударных авиационных стратегических комплексов на базе В-52 и вооружению их крылатыми ракетами вызвали ответную реакцию с советской стороны. Начало работ по переоснащению парка Ту-95 на новые ракетные средства можно отнести к началу семидесятых, когда в опытном порядке был выпущен Ту-95М-5 (комплекс Ту-Э5К-26), вооруженный двумя ракетами КСР-5, применявшимися на Ту-16К-26. Однако развития это направление не получило.

В 1976 году, также в опытном порядке, один из серийных экземпляров Ту-95М переоборудовали в ракетоносец с крылатыми ракетами воздушного базирования — Ту-95М-55. В 1978 году он прошел заводские испытания, однако и в этот раз решения о переделке самолетов парка не последовало.

Одновременно на основе Ту-142М велись работы над стратегическим носителем крылатых ракет. Новый вариант, получивший название Ту-95МС, совершил первый полет в сентябре 1979 года, а в начале восьмидесятых поступил на вооружение, и по сегодняшний день находится на вооружение стратегической авиации ВКС России.

Несбиваемый

Ту-95МС имеет очень высокие оборонительные возможности. Экипажи оценивали самолет буквально как несбиваемый. Бортовой комплекс обороны (БКО) этой машины стал самым совершенным в нашей стране и по множеству показателей превзошел комплекс американского В-52Н. На «МС» удалось успешно разрешить проблемы электромагнитной совместимости, столько крови попортившие при создании Ту-160. Летом 1987 года на специально проведенных испытаниях его электроника сумела блестяще сорвать все попытки произвести атаки самого современного и напичканного электроникой перехватчика МиГ-31. Полет проходил ночью в простых метеоусловиях на высоте 8000 м. Экипаж тридцать первого докладывал: «Наблюдаю цель визуально, могу отработать пушкой, тактический пуск произвести невозможно». Стоит отметить, что характеристики бортового комплекса МиГ-31 значительно превосходили таковые американского F-15. Как видим, к концу прошлого века кормовой стрелок вновь вернул свое прежнее значение.

На этих машинах вновь организовали боевое дежурство. При этом его экипажи уже не подвергались такому психологическому напряжению, какое испытывали их предшественники, летавшие на бомбардировщиках. Им не нужно было входить в зону действия мощной ПВО, а кроме того, они ни целей своих не знали, ни даже точки пуска. Задача экипажа сводилось к тому, чтобы привести ударную машину в определенную точку, откуда он в автоматическом режиме должен был лететь еще в течение часа, после чего также самостоятельно произвести пуски ракет.

Пассажирский вариант

Одной из самых известных модификаций бомбардировщика Ту-95 стал его пассажирский вариант — Ту-114. Работы в ОКБ по этому самолету начались в 1955 году. Опытный образец поднял в небо летчик-испытатель А. Якимов, 10 ноября 1957 года. В июле 1960 года закончились госиспытания, в марте следующего — эксплуатационные.

24 апреля 1961 года состоялся первый рейс Ту-114 с пассажирами на борту, следовавшего маршрутом Москва — Хабаровск. Всего, до 1965 года, на куйбышевском авиазаводе был построен 31 Ту-114, которые успешно служили на внутренних и международных линиях до 1980 года. За этот период было перевезено более 6 млн. пассажиров. Авиалайнер выпускался в компоновке на 170 и 200 мест. А в 1962 году был подготовлен вариант для полетов на Кубу: число пассажирских мест уменьшили до 120 в связи с увеличением запаса топлива. С января 1963 года начались регулярные рейсы в Гавану, с одной промежуточной посадкой.

На Ту-114 было установлено 32 мировых рекорда. Кроме того, в 1958 году авиалайнер был удостоен «Гран-при» на Брюссельской международной выставке, а А.Н. Туполеву вручена Большая золотая медаль ФАИ.

Были созданы также различные летающие лаборатории, на которых проходили отработку перспективные авиадвигатели, оборудование и системы самолетов. Имелось множество и неосуществленных проектов самолетов-носителей под различные типы пилотируемых и беспилотных объектов. Славный и сложный путь, от момента рождения до сегодняшних дней, прошел Ту-95, единственный в мире самолет такого класса с ТВД.

ТТХ ТУ-95МС

Тактико-технические характеристики стратегического бомбардировщика-ракетоносца ТУ-95МС.

Модификация	95-1 (прототип)	ТУ-95МС
Технические характеристики
Экипаж	9	7
Длина, м	44,35	49,09
Размах крыла, м	49,8
Площадь крыла, м2	н/д	289,9
Коэффициент удлинения крыла	8,7	8,84
Масса пустого, кг	86300	до 98500
Максимальная взлётная масса, кг	156000	185000
Масса топлива, кг	до 60000	87000
Силовая установка	4 х 2ТВ-2Ф	4 х НК-12МП
Мощность двигателя, кВт (л. с.)	4 х 8948 (12000)	4 х 11185 (15000)
Лётные характеристики
Максимальная скорость, км/ч	945	830
Крейсерская скорость, км/ч	н/д	до 700
Практическая дальность, км	15200	10500
Боевой радиус, км	н/д	8300
Практический потолок, м	13700	10500
Нагрузка на крыло, кг/м2	548	638
Длина разбега, м	1580	2540
Длина пробега, м	1370	н/д
Вооружение
Стрелково-пушечное	3 × 2 × АМ-23	2 × ГШ-23
Боевая нагрузка кг (нормальная / максимальная)	5000/15000	7800 / 20800

В 2010 году экипаж Ту-95 совершил рекордный полет на расстояние почти 30 тысяч километров с четырьмя дозаправками над тремя океанами.

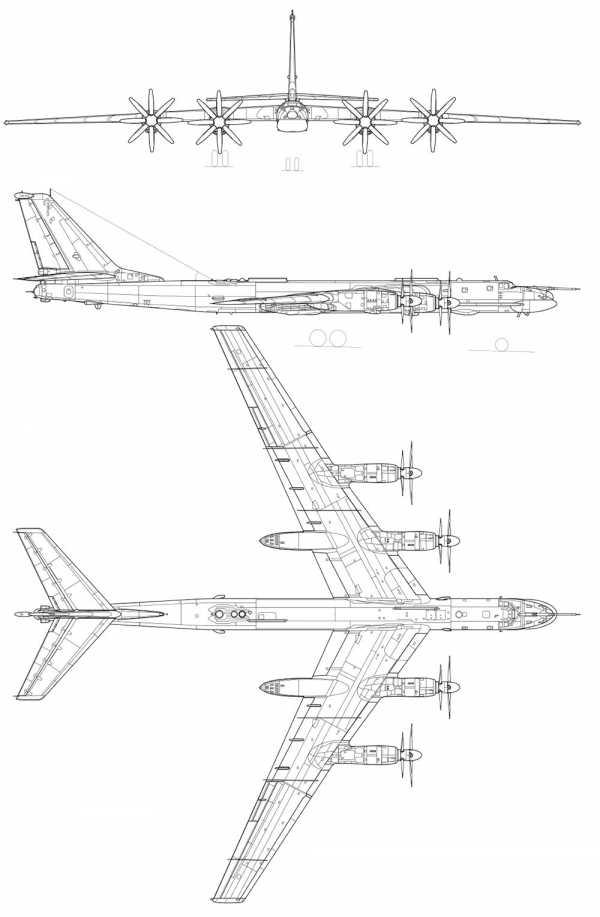

Схема

Общее количество разработанных вариантов самолёта «95», включая не только серийные модификации, но и опытные образцы, летающие лаборатории и неосуществлённые проекты, приблизилось к пятидесяти. Всего же с 1955 по 1992 год было выпущено более 500 самолетов Ту-95 различных модификаций.

На базе модификаций Ту-95 были созданы летающие лаборатории различного назначения, а также пассажирский межконтинентальный лайнер — Ту-114 и его проектный транспортный вариант. В свою очередь, на базе Ту-114 был создан боевой самолёт ДРЛО — Ту-126. Прямым развитием проекта «95» на более высоком авиационно-техническом уровне явился вариант самолёта ПЛО. В серии он образовал модификационный ряд самолётов семейства Ту-142 различного боевого назначения.

Модификации

Ту-95 — первая модификация бомбардировщика.
Ту-95А — носитель ядерной АБ, развитие предыдущей модификации; отличается наличием термостабилизированного бомбоотсека, светозащитных шторок в кабине экипажа и специального покрытия.
Ту-95В — серийный Ту-95, переоборудованный в качестве носителя термо-ядерной АБ в 1959 году. Специальная разработка только для испытания сверхмощной (50-100 Мт) ТЯАБ на
Новой Земле. Выпущен лишь в единственном экземпляре.

Ту-95К — самолёт-ракетоносец, вооружённый комплексом К-20, в состав которого входила КР Х-20. Было выпущено 2 прототипа, переделанных из находящихся в постройке Ту-95. Первый из них поднялся в воздух 1 января 1956 года. Выпуск осуществлялся в 1958-1962 годах.
Ту-95К-22 — самолёт-ракетоносец, получивший комплекс К-95-22 с УР Х-22; переоборудовался из Ту-95 КМ; головная машина поднялась в воздух 30 октября 1975 года.
Ту-95КД — Ту-95К, оборудованные системой дозаправки топливом в полёте: прототип прошёл доработку и совершил первый вылет 5 июля 1961 года, с 1962 года было выпущено более 20 машин, а также, было переоборудовано несколько ранее выпущенных Ту-95 К.
Ту-95КМ — Ту-95КД, прошедшие в конце 60-х гг. модернизацию путём установки нового БРЭО и перевооружения УР Х-22М.
Ту-95КУ — Ту-95К, переоборудованные в учебные самолёты для подготовки экипажей для работы с аппаратурой комплекса К-20.
Ту-95ЛАЛ — экспериментальный Ту-95 с атомным реактором. «Летающая атомная лаборатория».

Ту-95М — дальнейшее развитие Ту-95 с турбо-винтовым двигателем НК-12М; совершил первый вылет в сентябре 1957 года, до конца 1958 года выпущено 19 самолётов.
Ту-95М-5 — Ту-95М, переоборудованный в октябре 1976 года в носитель УР КСР-5; остался в опытном экземпляре.
Ту-95МА — самолёт-носитель ЯАБ; изменения — аналогичные Ту-95А; выпускался серийно.
Ту-95МР — самолёт-разведчик.

МС

Ту-95МС — самолёт-носитель КР Х-55/РКВ-500А с экипажем из семи человек. Прототип совершил первый вылет в 1979 году. Выпуск до 1983 года осуществлялся на Таганрогском авиазаводе, а затем был переведён в Куйбышев.
Ту-95Н — самолёт-носитель сверхзвукового бомбардировщика PC конструкции П.В.Цыбина; прототип был переоборудован из серийного изделия в 1958 году, тема дальнейшего развития не получила.
Ту-95РЦ — разведчик-целеуказатель для авиации ВМС; прототип совершил первый вылет 21 сентября 1962 года, серийно самолёт выпускался с 1963 года.
Ту-95У — учебный вариант Ту-95/Ту-95М, предназначенный для подготовки экипажей Ту-95 более поздних модификаций; в 80-х гг. переоборудовано некоторое количество старых самолётов.
Ту-96 — высотный бомбардировщик; опытный экземпляр проходил испытания летом 1956 году, серийно модификация не выпускалась.
Ту-116 — дальний пассажирский самолёт для перевозки государственных деятелей в 1956 и 1957 годах переоборудовано два серийных бомбардировщика.
Ту-119 — экспериментальный Ту-95 с атомным реактором.

vvs.moscow

Стратегический бомбардировщик Ту-95

Ту-95 (НАТО: Bear — «Медведь»)

Советский/российский турбовинтовой стратегический бомбардировщик-ракетоносец, один из самых быстрых винтовых самолётов, ставший одним из символов холодной войны.

Последний в мире принятый на вооружение и серийно выпускавшийся турбовинтовой бомбардировщик. Имел множество модификаций, в соответствии с текущими задачами. Последняя модификация предназначена для поражения крылатыми ракетами важных объектов в тылу противника в любое время суток и при любой погоде.

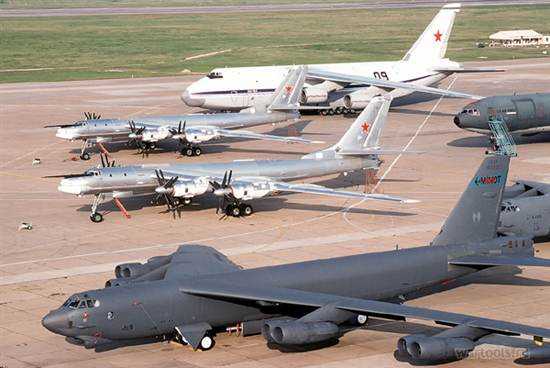

Вместе с американским стратегическим бомбардировщиком B-52, Ту-95 — один из немногих военных самолётов, состоящих на службе непрерывно более полувека.

30 июля 2010 года был установлен мировой рекорд беспосадочного полёта для серийных самолётов — за 43 часа бомбардировщики пролетели около 30 тысяч километров над тремя океанами, четырежды дозаправившись в воздухе (однако известно, что в 1957 году американские серийные бомбардировщики B-52 совершили 45-часовой беспосадочный полёт протяжённостью 39 147 км).

История создания

Конструкторское бюро во главе с Андреем Туполевым создало первый межконтинентальный бомбардировщик Советского Союза Ту-85 в 1949 году. В начале 1950-х годов международная политическая обстановка требовала скорейшего усиления стратегической составляющей Военно-воздушных сил СССР.

11 июля 1951 года вышло постановление Совета Министров СССР № 2396—1137, и соответствующий Приказ Министерства авиационной промышленности № 654, согласно которым ОКБ А. Н. Туполева было поручено начать проектирование нового скоростного дальнего бомбардировщика.

Руководителем работ по теме, Туполевым был назначен Н. И. Базенков. Уже 15 июля 1951 года под руководством С. М. Егера в ОКБ приступили к проработке тактико-технических требований к новому самолёту и его эскизному проектированию. С августа 1951 года началась подготовка рабочих чертежей будущего бомбардировщика и постройка его деревянного макета.

31 октября 1951 года комиссия ВВС утвердила созданный проект, в декабре того же года был одобрен и утверждён построенный к тому времени макет.

На авиационном заводе № 156 (Москва) было заложено строительство двух экземпляров самолёта «95». К 20 сентября 1952 года один из этих самолётов в разобранном виде был перевезён на аэродром города Жуковский, собран и передан на заводские испытания.

12 ноября 1952 года экипаж лётчика-испытателя А. Д. Перелёта совершил первый полёт на опытном образце «95-1».

Испытания успешно продолжались вплоть до 11 мая 1953 года, когда при проведении 17-го испытательного полёта на самолёте в результате разрушения редуктора третьего двигателя произошёл пожар. Система пожаротушения с огнём не справилась, пожар распространился на мотогондолу, отсек шасси и конструкцию крыла. Командир корабля доложил о прекращении задания и возвращении на аэродром, экипажу приказал покинуть машину. Когда до аэродрома оставалось меньше 40 км, третий двигатель оторвался, самолёт вошёл в крутое снижение по спирали и почти вертикально врезался в землю в лесном массиве вблизи Ногинска. Из одиннадцати человек, находившихся на борту, спастись смогли лишь семеро. Погибли командир корабля А. Д. Перелёт, бортинженер А. Ф. Чернов (оба оставались в самолёте до конца), штурман С. С. Кириченко (покинул самолёт, но взрыв погасил купол парашюта) и специалист по виброиспытаниям А. М. Большаков (в суматохе выпрыгнул без парашюта). По мнению М. Л. Галлая, А. Д. Перелёт был намерен любой ценой попытаться спасти уникальный самолёт, а А. Ф. Чернов остался с командиром, понимая, что тому будет очень трудно управлять многомоторной машиной без помощи бортинженера.

Расследование показало, что причиной катастрофы был конструктивный дефект двигателя, не обннаруженный при наземных испытаниях. Почти два года продолжалась подготовка и доводка второго экземпляра самолёта, на который были установлены новые, более совершенные двигатели ТВ-12, позднее переименованные в честь конструктора, Николая Кузнецова, в НК-12.

Опытный образец «95-2» совершил свой первый полёт 16 февраля 1955 года (экипаж лётчика-испытателя М. А. Нюхтикова).
Лётные испытания продолжались вплоть до 20 января 1956 года. За этот неполный год «95-2» совершил 68 испытательных полётов (общий налёт — 168 часов).

В 1956 году Ту-95 начал поступать в части дальней авиации (во вновь сформированный 409-й ТБАП на аэродроме Узин (Украина). В 1957 году самолёт был модернизирован и в варианте Ту-95М принят на вооружение. До 1958 года Куйбышевский авиазавод построил 50 бомбардировщиков Ту-95 и Ту-95М (часть из них — в вариантах носителей ядерного оружия Ту-95А и Ту-95МА), после чего перешёл на выпуск модификации Ту-95К (ракетоносец). Ту-95 послужил базой для создания таких самолётов, как разведчик-целеуказатель Ту-95РЦ, дальний противолодочный самолёт Ту-142, пассажирский лайнер Ту-114, самолёт РЛДН Ту-126. В середине 1960-х годов выпуск Ту-95К был прекращён.

В конце 1970-х годов на основе дальнего противолодочного самолёта Ту-142М был создан новый самолёт, получивший название Ту-95МС. В 1981 году запущен в серийное производство на Куйбышевском авиазаводе. В 1982—1983 годах Ту-95МС начали поступать в 1023-й ТБАП (Семипалатинск), заменяя самые старые в ВВС Ту-95М. К середине 1980-х годов новые ракетоносцы заменили Ту-95К и дополнили Ту-95К-22 в 1006, 182 и 1226-м ТБАП (Узин, Моздок, Семипалатинск). К началу 1990-х годов из них было полностью сформировано четыре полка стратегических бомбардировщиков в составе 37-й ВА ВГК (СН). Серийное производство Ту-95МС закончилось в 1992 году (всего произведено 90 самолётов).

Конструкция

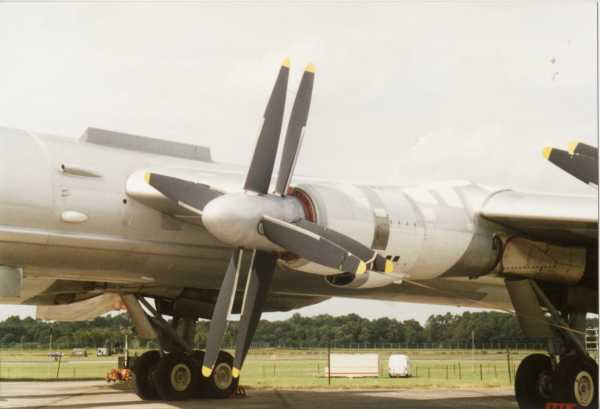

На каждом двигателе установлено по два соосных металлических четырёхлопастных винта АВ-60К. Самолёт оборудован электрической системой постоянного тока обогрева носков крыла, стабилизатора, киля и воздушных винтов. В средней части фюзеляжа размещён грузовой отсек с барабанной пусковой установкой под 6 крылатых ракет. Подвеска других изделий предусмотрена чисто теоретически.

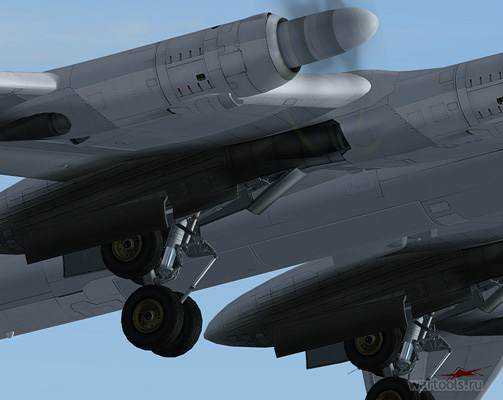

Шасси самолёта — трёхопорное. Передняя опора с двумя не тормозными колёсами, основные опоры с четырьмя тормозными колёсами. Основные опоры убираются в крыльевые гондолы, носовая — в нишу фюзеляжа. Все три опоры выпускаются против потока, передняя опора — гидросистемой с номинальным давлением 150 кг/см2 либо в аварийной ситуации пневмосистемой, основные опоры — электромеханизмами МПШ-18МТ с двумя двигателями постоянного тока 27 В мощностью 2600 Вт на каждом. Открытие замков убранного положения — соленоидами постоянного тока, по два соленоида на каждый замок, аварийное тросовое открытие возможно с помощью лебёдки.

Экипаж размещается в двух гермокабинах. Катапультных кресел для членов экипажа в Ту-95МС нет. Экстренное покидание самолёта из передней гермокабины происходит через входной люк, размещённый в нише передней опоры шасси. При этом передняя опора принудительно выпускается, а часть пола кабины, построенная в виде транспортёрной ленты с зацепами для рук, приводится в движение от гидроаккумуляторов и теоретически позволяет покинуть падающий самолёт при больших продольных перегрузках. Покидание задней гермокабины происходит через сбрасываемый входной люк задней гермокабины.

На случай вынужденной посадки на воду самолёт оснащён тремя спасательными плотами ПСН-10.

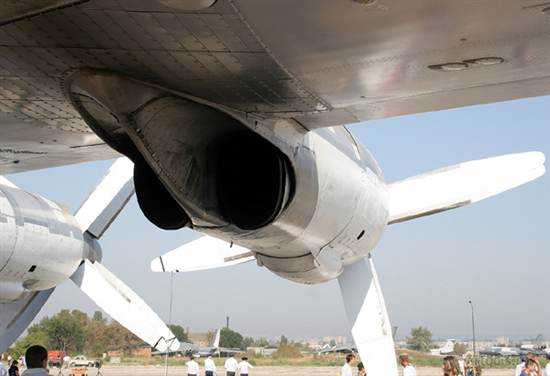

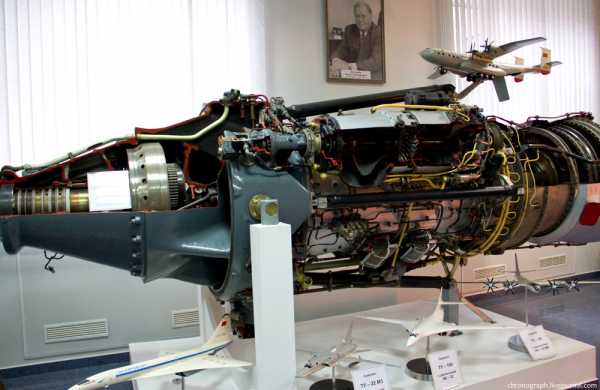

Самолёты Ту-95 пошли в серию с двигателями НК-12, созданными на Государственном Союзном Опытном заводе № 2 Министерства авиационной промышленности СССР под руководством конструктора Н. Д. Кузнецова (сейчас Самарский научно-технический комплекс имени Н. Д. Кузнецова) и произведёнными в Куйбышевском моторном заводе имени Фрунзе (сейчас ОАО «Моторостроитель»).

Двигатель НК-12 до сих пор остаётся самым мощным турбовинтовым двигателем в мире.
НК-12 имеет 14-ступенчатый компрессор и высокоэкономичную пятиступенчатую турбину. Для регулировки компрессора на этом двигателе впервые оборудована система клапанов перепуска воздуха. Коэффициент полезного действия турбины двигателя НК-12 составляет 34 %, что является рекордным показателем. На двигателе НК-12 была впервые использована единая система регулирования подачи топлива, сконструированная в едином блоке (так называемый командно-топливный агрегат).

Высокая мощность двигателя и конструкция винтов обуславливает его беспрецедентную шумность; Ту-95 является одним из самых шумных самолётов в мире и засекается даже гидроакустическими системами подводных лодок, но всё же это не является критичным фактором при нанесении ракетно-ядерных ударов.

Передача вращающего момента на соосные винты самолёта обеспечивается уникальным дифференциальным однорядным редуктором, к созданию которого непосредственно приложил руку сам Н. Д. Кузнецов. При создании и производстве этого редуктора был применён ряд уникальных технических решений, позднее нашедших широкое применение в других типах авиационных двигателей.

Соосные винты с переменным шагом (АВ-60К), установленные на Ту-95, имеют диаметр 5,6 метров и были созданы в ОКБ-150 (позднее, Ступинское КБ машиностроения, сейчас — НПП «Аэросила»). Руководитель ОКБ-150, К. И. Жданов, получил в 1957 году за их создание Ленинскую премию. Противообледенительная система винтов — электротепловая переменного тока 115 В, крыла — электротепловая постоянного тока 27 В.

Самолёт имеет систему автоматического запуска двигателей. Горючее размещается в 11 крыльевых кессонных и фюзеляжных мягких топливных баках.

Применение на Ту-95 экономичных ТВД и винтовой установки с КПД 82 % позволило добиться достаточно высоких показателей дальности полёта, несмотря на относительно низкое аэродинамическое качество самолёта.

Вооружение

Бомбовая нагрузка самолётов Ту-95 может достигать 12 000 кг. В фюзеляжном бомбовом отсеке разрешается размещение свободнопадающих (в том числе ядерных) авиационных бомб калибром до 9000 кг.

Ту-95КД и Ту-95-20 вооружались крылатыми ракетами Х-20 с ядерной боевой частью, предназначенными для поражения радиоконтрастных целей на дистанциях 300—600 км.

Ту-95В (существовал в единственном экземпляре) был переоборудован для применения в качестве средства доставки мощнейшей в мире термоядерной бомбы. Вес этой бомбы составлял 26,5 тонны, а мощность в тротиловом эквиваленте — 50 мегатонн. После испытания царь-бомбы 30 октября 1961 года этот самолёт больше по назначению не эксплуатировался.

Ту-95МС, составляющий костяк стратегической авиации России, является носителем крылатых ракет Х-55. В модификации Ту-95МС6 в грузовом отсеке на многопозиционной пусковой установке барабанного типа располагается шесть таких ракет. В модификации Ту-95МС16 в дополнение к внутрифюзеляжной пусковой установке, предусмотрена подвеска ещё десяти ракет Х-55 на четырёх подкрыльевых держателях (но это запрещено международными соглашениями). Оборудование для свободнопадающих боеприпасов с самолёта снято.

Оборонительное вооружение самолётов Ту-95 состоит из 23-мм авиационных пушек. На старых модификациях самолёта установлено шесть спаренных пушек АМ-23 в трёх оборонительных стрелковых установках (верхней, нижней и кормовой), и только две пушки АМ-23 или ГШ-23 на Ту-95МС в корме.

ТТХ

ТТХ Ту-95 различных модификаций

	95-1 (прототип)	95-2 (прототип)	Ту-95	Ту-95М	Ту-95К	Ту-95КМ	Ту-95РЦ	Ту-95МС
Экипаж	9	9	9	9	9	9	9	7
Длина, м	44,35	44,35	46,17	46,17	46,9	46,8	н/д	49,09
Размах крыла, м	49,8	50,04	50,04	50,04	50,04	50,04	50,04	50,04
Площадь крыла, м2	н/д	284,9	283,7	283,7	283,7	283,7	283,7	289,9
Коэффициент удлинения крыла	8,7	н/д	8,83	8,83	8,83	8,83	8,83	8,84
Масса пустого, кг	86 300	75 100	83 100	84 300	88 000	до 90 000	н/д	до 98 500
Максимальная взлётная масса, кг	156 000	167 200	172 000	182 000	182 000	182 000	182 000	185 000
Масса топлива, кг	до 60 000	84 440	80 730	89 530	до 80 000	до 80 000	н/д	87 000
Силовая установка	4 х 2ТВ-2Ф	4 х НК-12	4 х НК-12	4 х НК-12М	4 х НК-12	4 х НК-12МВ	4 х НК-12МВ	4 х НК-12МП
Мощность двигателя, кВт (л. с.)	4 х 8948 (12000)	4 х 8948 (12000)	4 х 8948 (12000)	4 х 11 185 (15000)	4 х 8948 (12000)	4 х 11 185 (15000)	4 х 11 185 (15000)	4 х 11 185 (15000)
Максимальная скорость, км/ч	945	880	890	905	860	860	910	830
Крейсерская скорость, км/ч	н/д	750	750	720—750	750	750	680—770	до 700
Практическая дальность, км	15 200	13 900	12 100	13 200	12 500	до 11 000	13 460	10 500
Боевой радиус, км	н/д	н/д	н/д	н/д	6340	6340	н/д	н/д
Практический потолок, м	13 700	12 500	11 800	11 900	11 600	11 600	10 300	10 500
Нагрузка на крыло, кг/м2	548	н/д	606	642	642	642	642	638
Длина разбега, м	1580	2300	2350	2730	2380	2780	н/д	2540
Длина пробега, м	1370	н/д	1500	1500	1700	1700	н/д	н/д
Стрелково-пушечное вооружение	3 х 2хАМ-23	3 х 2хАМ-23	3 х 2хАМ-23	3 х 2хАМ-23	3 х 2хАМ-23	3 х 2хАМ-23	3 х 2хАМ-23	2хГШ-23
Боевая нагрузка, кг (нормальная / максимальная)	5000 / 15 000	5000 / 12 000	5000 / 12 000	5000 / 12 000	11 600–11 800	11 600–11 800	—	7800 / 20 800

Тип	Стратегический бомбардировщик
Максимальная скорость	890 км/ч
Практический потолок	11800 м км
Боевой радиус	нет данных км

wartools.ru

Стратегический бомбардировщик самолёт Ту 95 «Медведь»

Символом угрозы Западу в годы холодной войны стал один из самых легендарных советских самолётов Ту 95. Этот бомбардировщик три десятка лет доставлял неприятности западным агрессорам, но и сегодня его дальнейшее развитие, ракетоносец Ту 95МС активно используется в стратегической авиации России.

История разработки самолёта

После вынужденной посадки в сибирской глуши трёх В 29 в 1944 году, советские инженеры тщательно изучили их конструкцию. Вскоре вышла серия самолётов Ту 4, отличавшихся от В 29 лишь другими двигателями, вооружением и баками для топлива. На базе Ту 4 были созданы машины увеличенной формы Ту 80 и Ту 85.

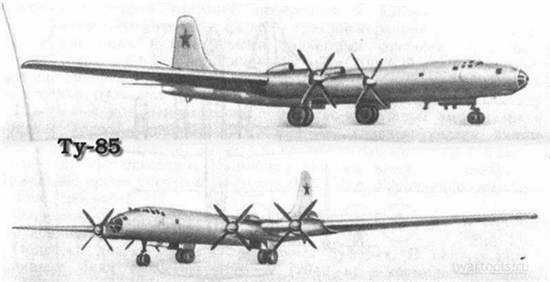

В 1950 году, когда впервые поднялся в воздух Ту 85 стало ясно, что мощности поршневых двигателей явно не хватает, нужна мощность вчетверо большая. Подобную мощность мог развить только турбовинтовой двигатель, ещё только проектируемый. Проект Ту 85 был закрыт, а в ОКБ А.Н. Туполева приступили к разработке бомбардировщика с новыми турбовинтовыми двигателями.

Ту 95

С новым ТВД НК-12 скорость новой машины была сопоставима со скоростью самолёта с турбореактивным двигателем. Туполевцы разработали самолёт, у которого крыло было стреловидной формы и такое же оперение. Эта отличительная черта машины вкупе с большим диаметром соосных винтов силовых установок стала предметом горячего обсуждения западных обозревателей, впервые увидевших новый бомбардировщик.

Одновременно с проектом Ту 95, в ОКБ В.М. Мясищева по постановлению правительства от 1949 года, разрабатывался турбореактивный бомбардировщик М 4. Но новый реактивный М 4 не обладал необходимой дальностью полёта и такой экономичностью. Эту машину приняли на вооружение, но основной машиной для Дальней авиации стал Ту 95.

Первый опытный образец Ту 95 впервые поднялся в воздух зимой 1955 года и в этом же году семь машин участвовали в параде на авиационном празднике в Тушино, вызвав шок у обозревателей с Запада, ничего не знавших о новом дальнем бомбардировщике.

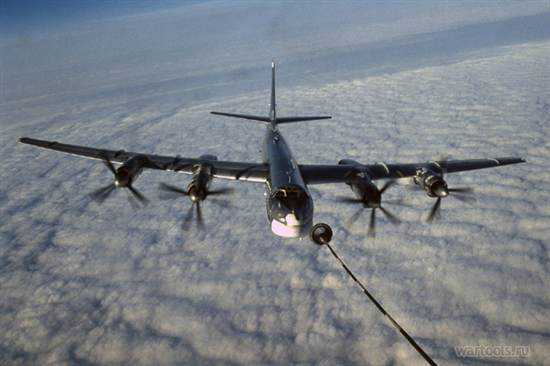

Ту 95 дозаправка

Конструкция самолёта Ту 95

Аэродинамическая компоновка Ту 95 – это моноплан со среднерасположенным крылом стреловидной формы и стреловидным хвостовым оперением, имеющим четыре турбовинтовые силовые установки с соосными винтами, вращающимися в разные стороны.

Крыло имеет два лонжерона, проходящих через центроплан, делящих фюзеляж на две части и соответственно на два отсека для бомбового или ракетного вооружения. Конструкция крыла представляет собой большой топливный бак. В носок крыла подаётся тёплый воздух для обогрева в случае обледенения, на поверхности размещены перегородки, не дающие перетекать воздушному потоку вдоль крыла. Крыло достаточно высоко механизировано для повышения подъёмной силы на взлётно-посадочных режимах.

Поздние модификации имеют двигатели НК-12МП, пятиступенчатая турбина которых треть мощности отдаёт на вращение соосных винтов, а две трети уходят на создание реактивной тяги. Силовые установки с соосными винтами создавали при работе характерный басовитый звук, за что бомбардировщики прозвали «Медведями».

Ту 95 дозаправка, вид снизу

Первые варианты Ту 95 имели застеклённую носовую часть фюзеляжа, ниже располагался обтекатель радиолокационного бомбардировочного прицела. На этих машинах не было штанг дозаправки в воздухе. Ту 95 первых модификаций отличались элегантностью и чистотой аэродинамики. В хвостовой части фюзеляжа бластеры появились только на Ту 95КМ, внутри размещалось разведывательное оборудование.

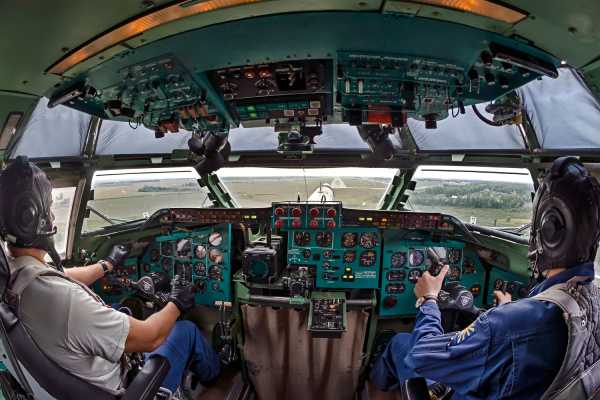

Экипаж располагался весь в носовой кабине, кроме стрелка. Пилоты сидели в креслах лицом по полёту, два штурмана и бортинженер с радистом были размещены спиной по отношению к лётчикам. Передняя кабина экипажа и отсек стрелка полностью герметизированы, оборудованы наддувом и обогревом.

Стойки шасси у Ту 95 получились довольно высокими, основные четырёхколёсные опоры убирались в гондолы, являющиеся продолжением мотогондол 2-го и 3-го двигателей.

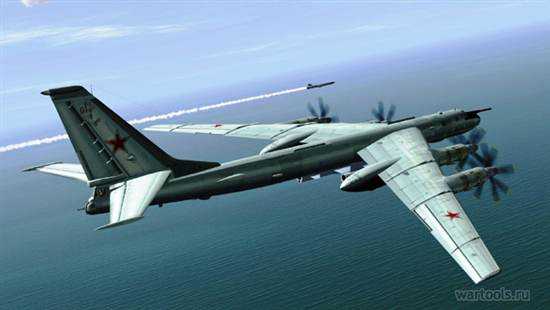

Ту 95К, получивший прозвище «Кама», имел на вооружении крылатую ракету Х-20, которая подвешивалась под фюзеляжем в полуутопленном положении. В носовой части, вместо остекления, размещалась РЛС ,наводившая крылатую ракету на цель.

Ту 95 «Медведь»

Тактико-технические характеристики самолёта

• Площадь крыла – 289,9 м2
• Длина самолёта – 49,13 м
• Высота самолёта – 13,3 м
• Размах крыла – 50,04 м
• Двигатели – 4 х НК-12МП
• Тяга – 4 х 15 тыс. л.с.
• Винты – 4 х АВ-60К, соосные, реверсивные, изменяемого шага
• Вес пустого самолёта – 94 т
• Максимальный взлётный вес – 185 т
• Наивысшая скорость – 830 км/ч
• Крейсерская скорость – 735 км/ч
• Потолок – 10500 м
• Практическая дальность с шестью Х-55 – 10520 км
• Штатное вооружение – 6 х Х-55
• На пилонах под крылом – 10 х Х-55
• Стрелковое вооружение – пушка НР-23

Интересные факты и случаи из эксплуатации самолёта

Первый печальный факт произошёл 11 мая 1953 год в испытательном полёте. Вследствие выхода из строя редуктора третьего двигателя на машине возник пожар, система пожаротушения не смогла справиться с большим очагом пламени. Командир экипажа лётчик-испытатель А.Д. Перелёт дал команду экипажу покинуть самолёт, на борту остались только он и бортинженер А.Ф. Чернов, понявший, что командиру одному трудно справиться с управлением самолётом и двигателями. На расстоянии 40 км до аэродрома, сгоревший  3-й двигатель разрушился и оторвался, машина, круто снижаясь, врезалась в болотистую почву. Кроме командира и бортинженера, погибли ещё штурман С.С. Кириченко (взрыв не дал полностью раскрыться парашюту) и техник-специалист по виброиспытаниям А.М. Большаков ( в спешке забыл надеть парашют).

Ту 95 взлёт

В летнее время 2015 года последовали две катастрофы Ту 95МС, одна за одной, с разрывом меньше месяца. Эти аварии произошли по причине усталости экипажа во время усиленного патрулирования стран НАТО.

Зимой при использовании смеси масел для двигателя, которая замерзала при минусовой температуре до состояния невозможности провернуть винт, приходилось прогревать перед запуском двигатель тепловыми пушками. На оперативных аэродромах, где не было подогрева, двигатели укрывали тёплыми чехлами и запускали через определённое время, что отрицательно сказывалось на моторесурсе и отдыхе личного состава.

Инциденты с самолётом Ту 95

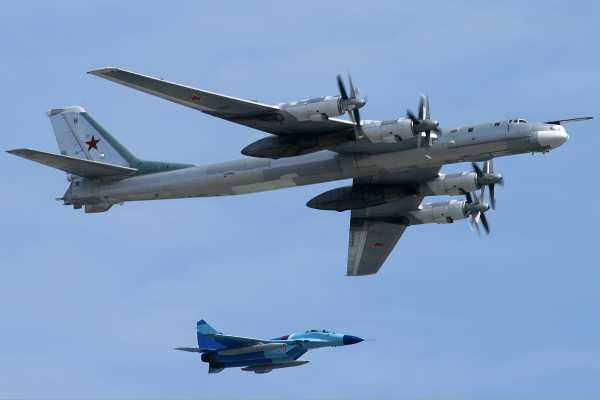

Где-то в середине 60-х годов, выполняя маневры по перехвату советского бомбардировщика Ту 95, английский истребитель опасно сблизился с нашим самолётом и разбился. Примерно в то же время в небе над Атлантическим океаном звено F-4 «Фантом» перехватили советского «Медведя», один из истребителей решил пролететь под бомбардировщиком, но не рассчитал дистанцию, задел хвостовым оперением крыло, потерял управление и рухнул в океан. Лётчики катапультировались, Ту 95 благополучно возвратился на базу.

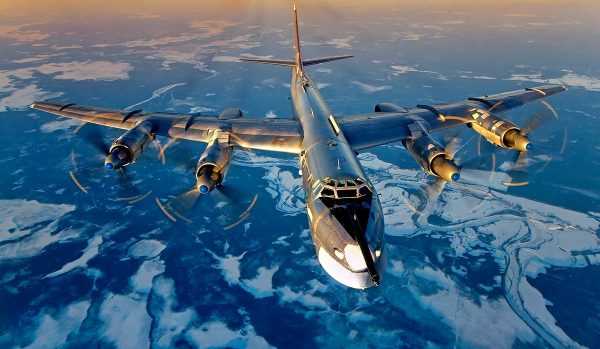

Ту 95

Как встревожило военачальников НАТО возрождение нашей стратегической авиации понятно из следующих инцидентов:

• Во время учений британских вооружённых сил в Северном море с апреля по май 2007 года, пара российских стратегических бомбардировщиков появилась в нейтральных водах в этом районе. Срочно были подняты английские истребители, которые сопровождали Ту 95 до границы района учений. После окончания холодной войны это случилось впервые.
• Четыре Ту 95 10 февраля 2008 года летели вблизи границ с Японией, одна пара по заявлению японской стороны нарушила воздушное пространство в течение 3 минут. Другая пара устремилась к авианосцу «Нимиц» и один Ту 95, несмотря на поднятые в воздух F-18, перехватившие второй самолёт, дважды успел пройти над кораблём на высоте 600 метров.
• 21 августа 2008 года. Два российских Ту 95 обошли воздушные границы Японии, не нарушая их. Были подняты на перехват истребители, но русские медведи ушли в сторону Сахалина.
• 1 ноября 2014 года. Португалия и Великобритания были вынуждены поднимать самолёты на перехват стратегических ракетоносцев ТУ 95, замеченных невдалеке у побережья их стран.
• 28 мая 2015 года. МИД Великобритании вызвал посла России для объяснения по случаю появления в зоне ответственности британских ПВО пары Ту 95. Английские истребители были вынуждены сопровождать их до выхода из зоны.
• Во время боевых действий в Сирии Ту 95МС уничтожили ракетами Х-555 военные объекты на территории ИГИЛ. Это произошло с 17 по 20 ноября 2015 года.

Видео: взлёт и посадка самолёта Ту 95



aviarf.ru

История создания Ту-95. Стратегический самолет-ракетоносец Ту-95МС

История создания Ту-95

Генеральный конструктор Андрей Николаевич Туполев (1888-1972 гг.). А.Н. Туполев стоял у истоков создания самолета Ту-95 и принимал активное участие как руководитель ОКБ в его развитии и совершенствовании.

История создания стратегического авиационного комплекса Ту-95МС, вооруженного крылатыми ракетами большой дальности, берет свое начало в конце 40-х годов XX века, когда ОКБ А.Н. Туполева работало над созданием стратегического авиационного носителя ядерного, а в перспективе и термоядерного оружия, способного достигнуть территории США с баз. расположенных на территории СССР, преодолеть систему ПВО Северной Америки,сбросить свой смертоносный груз и благополучно вернуться назад.

Первым шагом на пути создания подобного стратегического носителя стал стратегический четырехмоторный бомбардировщик «85», который был построен в двух опытных экземплярах, успешно прошедших заводские испытания и подтвердивших возможность создания нашей авиапромышленностью стратегического самолета, способного достигнуть США.

На самолете «85» удалось получить дальность полета около 12000 км, при максимальной скорости порядка 600 км/ч. За окном стоял 1951 год, в США полным ходом шли работы по межконтинентальному стратегическому реактивному бомбардировщику В-52, скорость которого должна была быть в районе 1000 км/ч. Этими машинами американцы собирались заменить в своих ВВС стратегические поршневые бомбардировщики В-36, летно-тактические характеристики которых превосходили данные, полученные на испытаниях самолета «85». Начавшаяся война в Корее показала бесперспективность дальнейшего развития бомбардировщиков с поршневыми силовыми установками. Опять СССР мог оказаться в положении догоняющего, необходимо было срочно создавать стратегический самолет-носитель, отвечающий современным требованиям. Сроки были крайне жесткие: новый самолет должен был поступить в ВВС не позднее 1954 года, именно на этот год Сталин и его окружение предполагали начало полномасштабного ядерного конфликта с США. К работе по созданию нового самолета подключаются два ОКБ: вновь сформированное ОКБ В.М.Мясищева и ОКБ А.Н.Туполева.

Руководитель работ по самолету Ту-95 и его модификациям Николай Ильич Базенков (1901-1973 гг.)

Опытный стратегический бомбардировщик Ту-85, совершивший первый полет 9 января 1951 года. Самолет в ходе заводских испытаний показал максимальную дальность полета более 12000 км. Ту-85 стал последним советским дальним стратегическим бомбардировщиком с поршневыми двигателями

К предварительной проработке принимается проект самолета с четырьмя ТРД типа АМ-3, способный на скорости 900-1000 км/ч доставить 5000 кг бомбовой нагрузки к цели на территории США (практическая дальность полета не менее 1 3000 км). В процессе предварительного проектирования кроме этих двигателей рассматривалась вся гамма имевшихся и проектировавшихся отечественных мощных ТРД и ТВД. ОКБ В.М. Мясищева сделало ставку на новые мощные отечественные ТРД АМ-3, подготовив проект ВМ-25 (будущий М-4). В ОКБ А.Н. Туполева и ЦАГИ последовательно во второй половине 40-х годов проводились исследования облика будущего стратегического бомбардировщика. Вынужденная временная ставка на стратегические машины с поршневыми двигателями с появлением в конце 40-х годов реальных проработок по отечественным мощным и сравнительно экономичным ТРД и ТВД сменилась исследованиями по самолетам с силовыми установками на базе этих двигателей.

Начало работ по стратегической межконтинентальной машине, получившей по ОКБ А.Н. Туполева обозначение самолет «95» (официальное – Ту-95), можно отнести к весне 1950 года. С этого момента начались предварительные проработки будущей машины. Общая компоновка и ее основные параметры были более или менее ясны: самолет со стреловидным крылом и оперением, размеры и компоновка фюзеляжа – по Ту-85, взлетная масса порядка 1 50000 кг. Что касается типа и компоновки силовой установки, то в ОКБ была проведена большая работа по различным ее вариантам. Прорабатывались варианты с различными типами ТРД и ТВД а также их разнообразные комбинации. В результате был рекомендован вариант с четырьмя ТВД с суммарной взлетной мощностью каждого двигателя 12000 – 15000 э.л.с и удельным расходом топлива на крейсерском режиме не более 0,25 кг/э.л.с. При этом можно было гарантировать, при взлетной массе около 200000 кг, практическую дальность полета не менее 13000 км и скорость порядка 800 км/ч. Вариант с четырьмя АМ-3 давал расчетную дальность не более 10000 км и скорость порядка 900-950 км/ч. А.Н. Туполев, прекрасно понимая, что в данном случае основной параметр – это дальность полета (прежде всего надо было долететь до США), принимает к дальнейшей проработке именно этот вариант. В дальнейшем, когда начались испытания опытных машин, расчеты ОКБ подтвердились: опытная Ту-95 вышла на практическую дальность более 14000 км, опытная М-4 показала порядка 9000 км.

Двигатель ТВД 2ТВ-2Ф опытного самолета Ту-95/1 – первого прототипа Ту-95

Единственным реально существовавшим в то время мощным отечественным ТВД был двигатель ОКБ Н.Д. Кузнецова ТВ-2Ф, имевший взлетную мощность 6250 э.л.с и являвшийся развитием германского проекта ТВД типа ЮМО-022. Для будущего Ту-95 требовался ТВД мощностью не менее 12000 э.л.с, поэтому для первой опытной машины решено было делать спарку из этих двигателей 2ТВ-2Ф, с дальнейшим переходом на перспективную разработку ТВ-12, обеспечивавшего необходимую мощность в одном агрегате. Одновременно разрабатывался уникальный редуктор для двигателя и винтовая группа с двумя огромными соосными четырехлопастными винтами противоположного вращения.

Выбор конкретного типа силовой установки из четырех ТВД не оставлял практически никакой свободы для вариантов размещения двигателей – только на крыле или под ним. Отсюда появилась никогда более не повторенная в мировой практике самолетостроения комбинация крыла со стреловидностью 35 градусов с четырьмя мощными ТВД с тянущими винтами.

11 июля 1951 года вышло Постановление Совета Министров СССР № 2396-1 137. по которому ОКБ поручалось спроектировать и построить скоростной дальний бомбардировщик в 2-х вариантах: первый с четырьмя спаренными ТВД типа 2ТВ-2Ф с передачей его на летные испытания в сентябре 1952 года; второй – с четырьмя ТВ-12 со сроком передачи на летные испытания в сентябре 1953 года.

Через четыре дня был решен вопрос о предстоящей серийной постройке самолета. ОКБ и завод №18 должны были обеспечить начало серийного производства в начале 1 953 года.

15 июля 1951 года в отделе технических проектов ОКБ началось эскизное проектирование самолета. В августе того же года командование ВВС предоставило свои ТТТ к машине. Военные хотели получить самолет с практической дальностью полета 15000 км., максимальной технической дальностью полета — 17000-18000 км., крейсерскую скорость полета 750-820 км./ч., максимальную скорость полета – 920-950 км/ч., практический потолок – 13000- 14000 м. и длину разбега 1500-1800 м. Эскизный проект самолета «95» был готов осенью 1951 года. Согласно ему ОКБ могло обеспечить близкие к ТТТ ВВС характеристики самолета. Одновременно был подготовлен макет самолета. Рабочие чертежи начали готовить в сентябре 1951 года, через год они были полностью готовы. В октябре 1951 года в опытном производстве началась постройка первого опытного самолета «95/1» с четырьмя двигателями 2ТВ-2Ф.

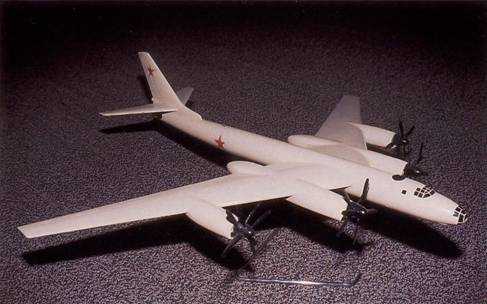

Модель самолета Ту-95/1, совершившего первый полет 11 ноября 1952 года.

С самого начала разработки самолета «95» большая ответственность легла на отдел прочности ОКБ. Одним из наиболее критичных элементов в конструкции самолета было гибкое стреловидное крыло большого удлинения. Необходимо было спроектировать легкую, прочную и долговечную в эксплуатации конструкцию. Для крыльев самолетов типа Ту-95 и М-4 было предложено рассчитывать внешние нагрузки с учетом деформации крыла в полете для статических случаев нагружения. Совместные с ЦАГИ и ОКБ В.М. Мясищева исследования позволили получить значительный выигрыш по массе конструкции крыла для Ту-95 и М-4.

Самолет «95» отличался применением самого современного пилотажно-навигационного оборудования, какое только могла дать на тот период отечественная промышленность. Существенной особенностью авионики самолета стало применение в системе электроснабжения алюминиевых проводов, применение которых затем распространилось на все тяжелые отечественные самолеты, и внедрение электротермических противообледенителей, создание эффективной системы запуска двигателей и автоматики силовой установки.

К особенностям самолета «95» следует отнести отсутствие, по условиям надежности, на столь тяжелой и скоростной машине необратимых бустеров и отказ от катапультируемых кресел экипажа – последнее снижало массу пустого самолета, повышало комфорт и работоспособность экипажа и было, по мнению ОКБ, вполне приемлемо для тех скоростей, на которых должен был летать Ту-95.

Все эти и другие сложнейшие проблемы проектирования нового самолета были успешно решены коллективом ОКБ совместно с предприятиями и организациями авиационной промышленности и с другими предприятиями смежных отраслей. Советским авиапромом создавался уникальный самолет, ни до, ни после не имевший в своих выбранных технических решениях аналогов в мировом самолетостроении, – тяжелый самолет со стреловидным крылом в сочетании с четырьмя ТВД, размещенными на нем.

К осени 1952 года строительство первого опытного самолета «95/1» было закончено. 20 сентября машина передается на заводские испытания. 1 1 ноября 1952 года экипаж в составе командира корабля А.Д. Перелета, второго летчика В.П.Марунова, бортинженера А.Ф. Чернова, штурмана С.С. Кириченко и др. (ведущий инженер Н.В.Лашкевич) выполняют на «95/1» первый полет. На 17-ом полете 11 мая 1953 года из-за разрушения шестерни редуктора третьего двигателя опытная машина терпит катастрофу, унеся жизнь А.Д, Перелета, А.Ф. Чернова, С.С. Кириченко и экспериментатора из НИИСО А.М. Большакова.

Катастрофа могла иметь серьезные последствия для дальнейшей судьбы Ту-95. В МАП рассматривался вопрос о снятии с серии на заводе N 18 Ту-95, перевода его на М-4 и прекращении дальнейших работ по «95-й» машине. Только благодаря железной выдержке и гражданскому мужеству А.Н. Туполева и его коллег, выработавших и проведших целый комплекс организационных и технических мероприятий удалось спасти тему от закрытия. Дальнейшие работы по самолету «95» были продолжены на втором опытном экземпляре – «дублере» с четырьмя ТВ-12.

Герой Советского Союза, летчик испытатель НД Перелет (1914 -1952 гг). Командир экипажа опытного самолета Ту-95/1.

Герой Советского Союза, заслуженный летчик- испытатель М.А. Нюхтиков (1906-1998 гг). Командир экипажа второго опытного самолета Ту-95/2 с двигателями ТВ-12, совершившего первый полет 16 февраля 1955 года.

Размещение экипажа, оборудования и вооружения в фюзеляже самолета Ту-95.

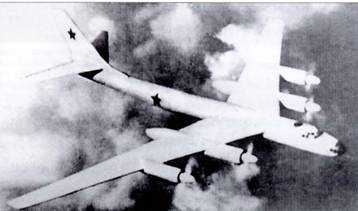

Второй опытный самолет Ту-95/2 в полете.

Проектирование самолета «95/2» («дублера») началось в январе 1952 года и в связи с высокой степенью унификации с первой опытной машиной было закончено через месяц, сразу же началась его постройка. Вторая машина отличалась, кроме типа двигателей, меньшей массой пустого самолета, улучшениями в конструкции планера и более полным составом оборудования и систем вооружения. Планер самолета «95/2» был закончен в ноябре 1952 года, до лета 1954 года шли постоянные доработки по результатам работ по первой машине, и только к декабрю! 954 года на машину установили двигатели ТВ-12. 21 января 1955 года самолет передается на заводские испытания.16 февраля экипаж во главе с летчиком-испытателем М.А. Нюхтиковым и вторым летчиком И.М. Сухомлиным уходит в первый полет на втором опытном самолете «95/2». Заводские испытания и доводки продолжались почти целый год. В ходе испытаний, в сентябре 1955 года, «дублер» выполнил полет на дальность 13900 км со сбросом на полигоне 5000 кг бомб. В этом полете его взлетная масса составила 167200 кг, крейсерская скорость – 750 км/ч, максимальная – 880 км/ч, практический потолок 12150м.

Схема серийного Ту-95

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Ту-95 — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Ту-95Ту-95

Ту-95 (проект «95», изделие «В», по кодификации НАТО: Bear — «Медведь») — советский и российский турбовинтовой стратегический бомбардировщик-ракетоносец, самый скоростной в мире самолёт с винтовыми двигателями^[5] До настоящего времени единственный в мире серийный бомбардировщик и ракетоносец с турбовинтовыми двигателями. Являлся советским символом обеспечения военно-стратегического паритета^[6] в холодной войне. Остается на службе как носитель крылатых ракет, в том числе самых совершенных как Х-101, благодаря более низкому расходу топлива чем у реактивных самолетов, а главное большей скрытностью от спутников SBIRS способных по выхлопу наблюдать крупные стратегические бомбардировщики на реактивных двигателях. National Interest отмечает, что довольно наивно считать Ту-95 устаревшим оружием, т.к. фактически от самолета ничего не требуется кроме как летать на большую дальность, а реальным оружием являются новейшие крылатые стелз-ракеты как X-101, которые при дальности 5500 км позволяют Ту-95 безнаказанно атаковать цели за пределами радиусов действия систем ПВО, а практическое применение Ту-95 в Сирии доказало, что самолет не является абстрактным средством ядерного сдерживания, а может практически использоваться в современных локальных войнах.^[7]

Общее количество разработанных вариантов самолёта «95», включая серийные модификации, опытные образцы, летающие лаборатории и неосуществлённые проекты, приблизилось к пятидесяти, а общее количество выпущенных машин — к 500 ед.^[8]

На базе модификаций Ту-95 были созданы летающие лаборатории различного назначения, пассажирский межконтинентальный лайнер — Ту-114 и его проектный транспортный вариант. В свою очередь, на базе Ту-114 был создан боевой самолёт ДРЛО — Ту-126. Прямым развитием проекта «95» на более высоком авиационно-техническом уровне, явился вариант самолёта ПЛО, который в серии образовал модификационный ряд самолётов семейства Ту-142 различного боевого назначения.

Конструкция

На каждом двигателе установлено по два соосных металлических четырёхлопастных винта АВ-60К. Самолёт имеет электрическую систему постоянного тока обогрева носков крыла, стабилизатора, киля и воздушных винтов. В средней части фюзеляжа расположен грузовой отсек с барабанной пусковой установкой под 6 крылатых ракет. Подвеска других изделий предусмотрена чисто теоретически.

Шасси самолёта — трёхопорное. Передняя опора с двумя не-тормозными колёсами, основные опоры с четырьмя тормозными колёсами. Основные опоры убираются в крыльевые гондолы, носовая — в нишу фюзеляжа. Все три опоры выпускаются против потока, передняя опора — гидросистемой с номинальным давлением 150 кг/см² либо в аварийной ситуации пневмосистемой, основные опоры — электромеханизмами МПШ-18МТ с двумя двигателями постоянного тока 27 В мощностью 2600 Вт на каждом. Открытие замков убранного положения — соленоидами постоянного тока, по два соленоида на каждый замок, аварийное тросовое открытие возможно с помощью лебёдки.

Экипаж располагается в двух гермокабинах. Катапультных кресел для членов экипажа в Ту-95МС не предусмотрено. Экстренное покидание самолёта из передней гермокабины осуществляется через входной люк, расположенный в нише передней опоры шасси. При этом передняя опора принудительно выпускается, а часть пола кабины, построенная в виде транспортёрной ленты с зацепами для рук, приводится в движение от гидроаккумуляторов и теоретически позволяет покинуть падающий самолёт при больших продольных перегрузках. Покидание задней гермокабины обеспечивается через сбрасываемый входной люк задней гермокабины.

На случай вынужденной посадки на воду самолёт оборудован тремя спасательными плотами ПСН-10.

Технические характеристики двигателя
НК-12МП
Мощность на взлётном режиме	11 030 (15 000) кВт (л. с.)
Тяга на взлётном режиме	12 000 кгс
Удельный расход топлива:
на взлёте	0,205 кг/(л. с.•ч)
в крейсерском полёте	0,161 кг/(л. с.•ч)
Назначенный ресурс	2500 часов
Вес с агрегатом	3500 кг
Длина	4837 мм
Диаметр	1620 мм

Самолёты Ту-95 пошли в серию с двигателями НК-12, разработанными на Государственном Союзном Опытном заводе № 2 Министерства авиационной промышленности СССР под руководством конструктора Н. Д. Кузнецова (сейчас Самарский научно-технический комплекс имени Н. Д. Кузнецова) и произведёнными в Куйбышевском моторном заводе имени Фрунзе (сейчас ОАО «Моторостроитель»).

Основная статья: НК-12

Двигатель НК-12 до сих пор остаётся самым мощным турбовинтовым двигателем в мире.
НК-12 имеет 14-ступенчатый компрессор и высокоэкономичную пятиступенчатую турбину. Для регулировки компрессора на этом двигателе впервые установлена система клапанов перепуска воздуха. Коэффициент полезного действия турбины двигателя НК-12 составляет 34 %, что является рекордным показателем. На двигателе НК-12 была впервые применена единая система регулирования подачи топлива, сконструированная в едином блоке (так называемый командно-топливный агрегат).

Передача вращающего момента на соосные винты самолёта обеспечивается уникальным дифференциальным однорядным редуктором, к созданию которого непосредственно приложил руку сам Н. Д. Кузнецов. При проектировании и производстве этого редуктора был использован ряд уникальных технических решений, позднее нашедших широкое применение в других типах авиационных двигателей.

Соосные винты с переменным шагом (АВ-60К), установленные на Ту-95, имеют диаметр 5,6 метров и были разработаны в ОКБ-150 (позднее, Ступинское КБ машиностроения, сейчас — НПП «Аэросила»). Руководитель ОКБ-150, К. И. Жданов, получил в 1957 году за их разработку Ленинскую премию. Противообледенительная система винтов — электротепловая переменного тока 115 В, крыла — электротепловая постоянного тока 27 В.

Высокая мощность двигателя и конструкция винтов обуславливает его беспрецедентную шумность; Ту-95 является одним из самых шумных самолётов в мире и засекается даже гидроакустическими системами подводных лодок (^[9]), однако это не является критичным фактором при нанесении ракетно-ядерных ударов.

Самолёт имеет систему автоматического запуска двигателей. Горючее располагается в 11 крыльевых кессонных и фюзеляжных мягких топливных баках.

Применение на Ту-95 экономичных ТВД и винтовой установки с КПД 82 % позволило добиться достаточно высоких показателей дальности полёта, несмотря на относительно низкое аэродинамическое качество самолёта.

Вооружение

Бомбовая нагрузка самолётов Ту-95 может достигать 12 000 кг. В фюзеляжном бомбовом отсеке допускается размещение свободнопадающих (в том числе ядерных) авиационных бомб калибром до 9000 кг.

Ту-95КД и Ту-95-20 вооружались крылатыми ракетами Х-20 с ядерной боевой частью, предназначенными для поражения радиоконтрастных целей на дистанциях 300—600 км.

Ту-95В (существовал в единственном экземпляре) был переоборудован для использования в качестве средства доставки мощнейшей в мире термоядерной бомбы. Вес этой бомбы составлял 26,5 тонны, а мощность в тротиловом эквиваленте — 50 мегатонн. После испытания царь-бомбы 30 октября 1961 года этот самолёт больше по назначению не использовался.

Ту-95МС, составляющий костяк стратегической авиации России, является носителем крылатых ракет Х-55. В модификации Ту-95МС6 в грузовом отсеке на многопозиционной пусковой установке барабанного типа размещается шесть таких ракет. В модификации Ту-95МС16 в дополнение к внутрифюзеляжной пусковой установке, предусмотрена подвеска ещё десяти ракет Х-55 на четырёх подкрыльевых держателях (но это запрещено международными соглашениями). Оборудование для свободнопадающих боеприпасов с самолёта демонтировано.

Оборонительное вооружение самолётов Ту-95 состоит из 23-мм авиационных пушек. На старых модификациях самолёта установлено шесть спаренных пушек АМ-23 в трёх оборонительных стрелковых установках (верхней, нижней и кормовой), и только две пушки АМ-23 или ГШ-23 на Ту-95МС в корме.

Модификации

Название модели	Краткие характеристики, отличия.
«95-1»	Первый опытный прототип с ТВД 2ТВ-2Ф (1952 год).
«95-2»	Второй опытный прототип с ТВД ТВ-12 (1955 год).
Ту-95 (изд. «В», Bear-A по классификации НАТО)	Серийная модификация стратегического бомбардировщика с бомбовым вооружением, построенная на базе второго опытного самолёта «95/2» (1955 год).
Ту-95 заказ 244	Серийный Ту-95М с увеличенным запасом топлива.
Ту-95A (Bear-A)	Стратегический бомбардировщик — носитель ядерного оружия со специальной окраской, системой обогрева и термоизоляцией бомбового отсека, светозащитными шторками для экипажа (1956 год).
Ту-95В	(заказ 242) Переоборудованный серийный Ту-95, предназначенный для испытаний сверхмощной (50—100 Мт) термоядерной бомбы (1959 год).
Ту-95К (изделие «ВК», Bear-B)	Бомбардировщик-носитель сверхзвуковых крылатых ракет Х-20, входящих в комплекс К-20 (1956 год).
Ту-95К-22 (изделие «ВК-22»)	Модификация серийных Ту-95КМ в носители КР Х-22, ракетный комплекс К-95-22.
Ту-95КД (изд. «ВКД»)	Модификация модели Ту-95К — бомбардировщика-носителя крылатых ракет Х-20 — дополнительно оборудованная системой дозаправки в воздухе (1961 год).
Ту-95КМ (изделие «ВКМ», Bear-C)	Модернизированный и перевооружённый на КР Х-20М вариант бомбардировщика Ту-95КД с обновлённым БРЭО (1968 год). Один самолёт Ту-95КМ был переделан в носитель экспериментального прототипа 105.11 проекта авиационно-космической системы «Спираль» (Всего проектировалось три опытных изделия — дозвуковое, сверхзвуковое и орбитальное. Проект закрыт в конце 1980-х годов).
Ту-95КУ (изделие «ВКУ»)	Учебная модификация самолёта Ту-95К, использовавшаяся для обучения экипажей применению комплекса К-20 с крылатыми ракетами Х-20 (1956 год).
Ту-95ЛАЛ (заказ 247)	Переделанный из Ту-95М в летающую лабораторию по программе создания самолёта с ядерной силовой установкой. На самолёте отрабатывалась биологическая защита экипажа от радиации.
Ту-95М (изделие «ВМ»)	Серийная модификация стратегического бомбардировщика с двигателями НК-12М, построено 19 машин (1957 год).
Ту-95М-5	Опытная машина — носитель КР КСР-5.
Ту-95М-55	Переделанный из Ту-95М-5 в летающую лабораторию по доводке комплекса Ту-95МС с ракетами Х-55.
Ту-95МА	Опытный образец для испытания перспективных ракет на базе Ту-95МС.
Ту-95МР (изделие «ВР», Bear-E)	Стратегический разведчик, построено 4 машины (1964 год).
Ту-95МС (изделие «ВП-021», Ту-95МС6, Ту-95МС16), по классификации НАТО Bear-H	Самолёты-носители крылатых ракет Х-55 (1979 год и позже). Создан на базе Ту-142МК.
Ту-95Н (заказ 236)	Самолёт-носитель стратегического подвесного бомбардировщика РС разработки КБ П. В. Цибина (1956 год).
Ту-95РЦ (изделие «ВЦ», Bear-D)	Разведчик-целеуказатель для нужд ВМФ, построено 53 машины (1962 год).
Ту-95У (изделие «ВУ»)	Учебная модификация самолёта Ту-95 и Ту-95М.
Ту-96	Высотный (с рабочим потолком 16 000-17 000 м) стратегический бомбардировщик с крылом увеличенной площади и ТВД ТВ-16, способными сохранять свои характеристики на этих высотах. 29 марта 1952 г. вышло соответствующее постановление Совмина. Самолёт предполагалось построить в двух экземплярах с передачей первого на заводские испытания в июле 1954 г. и на государственные — в декабре того же года. ОКБ-276 обязали передать ТВ-16 на стендовые испытания в январе, а на лётные — в июне 1954 г.
Ту-114 (Cleat)	Пассажирский самолёт (1960 год).
Ту-115 (Ту-114ВТА)	Военно-транспортный самолёт (проект).
Ту-116 (Ту-114Д)	Пассажирский самолёт (1956 год).
Ту-119 (проект)	Летающая лаборатория, самолёт с двумя экспериментальными ядерными силовыми установками НК-14А и двумя штатными НК-12М, в рамках создания противолодочного самолёта с ЯСУ (1974 год). См. также: Атомолёт.
Ту-126 (изделие «Л», Moss)	Самолёт ДРЛО (1962 год).
Ту-142 (изделие «ВП», Bear-F)	Дальний противолодочный самолёт (ДПЛС), созданный на базе Ту-95РЦ (1963 год)

Именные самолёты

Некоторые самолёты Ту-95МС названы в честь городов.

Места дислокации

После распада СССР в РФ сформирована 37 Воздушная армия авиации стратегического назначения из двух дивизий — это 22 гв. ТБАД в Энгельсе (Саратовская обл.), в составе которой 121 гв. ТБАП на Ту-160 и 184 полк Ту-95МС-16. Вторая дивизия — 326 гв. ТБАД в Украинке (Амурская обл.), в составе 182 гв. ТБАП и 79 ТБАП.^[11]

Эксплуатация

Освоение и эксплуатация самолёта сопровождалась значительными трудностями. Кабина была плохо приспособлена к длительным полётам. Неудобные сидения и туалет — переносной бачок со стульчаком^[12], сухость и загрязнённость воздуха масляной пылью — всё это приводило к преждевременной усталости экипажей. В модификации Ту-95МС часть недостатков была исправлена.

Особенные проблемы возникали при эксплуатации самолёта в зимнее время. В маслосистему двигателей НК-12 заливается смесь из минеральных масел (МС-20 и МК-8), которая при температуре ниже 0 градусов загустевает так, что винты невозможно провернуть. Поэтому перед каждым вылетом все двигатели прогревались наземными моторными подогревателями (тепловыми пушками). При их отсутствии (например, на оперативном аэродроме) моторы укрывались теплоизолирующими чехлами и запускались каждые несколько часов — для прогрева, что отрицательно влияло на ресурс и выматывало личный состав. В конце 1980-х годов промышленность стала выпускать специальное моторное масло — МН-7,5У, допускающее запуск двигателей НК-12 при морозах до −25 градусов. С развалом СССР производство этого масла практически свёрнуто. На части доработанных Ту-95МС в форкиле установлена вспомогательная силовая установка, позволяющая отбирать воздух на предполётный обогрев двигателей.

Замена двигателя НК-12 чрезвычайно трудоёмка, по сравнению с другими типами авиационной техники, и имеет массу особенностей, требует определённой квалификации персонала и специальных навыков.

На самолёте конструктивно отсутствует система катапультирования экипажа, что серьёзно затрудняет покидание падающего самолёта в случае аварии.

Служба

Формирование 106 ТБАД в Узине в Киевской области началось в 1955 году. В конце года был сформирован первый полк дивизии — 409 ТБАП. Он эксплуатировал Ту-95, Ту-95М, Ту-95МР, Ту-114, Ту-116 до 1986 года, затем перевооружился на заправщики Ил-78. Второй полк дивизии — 1006 ТБАП, был сформирован в 1956 году (самолёты Ту-95К, Ту-95КМ и Ту-95К-22, с 1985 года — Ту-95МС).

Также в Узине был сформирован 1223 ТБАП новой 79 ТБАД (1956 год), а затем и 182 гв ТБАП на Ту-95К (в дальнейшем — Ту-95КМ и Ту-95К-22). 182-й полк базировался в Моздоке, к концу 1988 года был перевооружён на Ту-95МС, после развала СССР переподчинён дивизии в Энгельсе. 1223 ТБАП в 1957 году, вместе с управлением дивизии перелетел в Семипалатинск, имел на вооружении Ту-95, Ту-95М, Ту-95МР, Ту-95В, Ту-116. Полк первым в ДА перевооружался на Ту-95МС в 1982 году. Второй полк дивизии — 1226 ТБАП летал на Ту-95, Ту-95 м и Ту-95К-22, с 1984 года — на Ту-95МС. Базировался в Семипалатинске.

106 ТБАД работала по северному направлению, вплоть до Арктики, тогда как машины 79 ТБАД предназначались для ударов по целям на юге — базам НАТО в Азии и в акватории Индийского океана, а в дальнейшем, и по целям на территории КНР.

Несколько самолётов (отряд) постоянно находилось в состоянии боевого дежурства. Для оперативной подвески крупногабаритных ядерных боеприпасов оборудовались стоянки с траншеями — в полках боевое дежурство называли — «на яме». Первоначально на вооружении 95-х были трёхмегатонные бомбы — «изделие 37», которые впоследствии заменили более крупногабаритными двадцатимегатонными изделиями — отсюда и дежурства «на яме».

Из-за большой разницы во времени подхода американских бомбардировщиков с авиабаз НАТО в Европе и Азии к целям в СССР и советских Ту-95 со своих аэродромов до целей на территории США, в ВВС СССР начали отрабатываться методы «вывода из под удара». Имелось в виду, рассредоточение самолётов в случае нападения на оперативные аэродромы, в том числе, и специально оборудованные снежные аэродромы в Арктике (первые исследования производились на станции «Северный полюс-2»), и затем нанесение ответного «удара возмездия». По этой тем

wiki-org.ru
