Туполев Ту-142. Фото. История. Характеристики.



Ту-142, который по кодификации НАТО получил название Bear-F, – советский дальний противолодочный самолет.

На начальном этапе проектирования его планировали для разрушения подводных атомных лодок с баллистическими ракетами (ПЛАРБ) врага в режиме патрулирования. Эксплуатировался ВМФ для осуществления дальней радиотехнической или визуальной океанской разведки, для поисково-спасательных операций и отслеживания ПЛАРБ.

История Ту-142

В 1959 г. на вооружение в ВМС США поступила новая ПЛАРБ «Джордж Вашингтон», которая спустя год приступила к выполнению заданий по патрулированию окрестных акваторий. В 60-х годах усиление противника стало еще мощнее. В ряды армии Соединенных Штатов поступили пять подводных лодок «Этен Аллен» и девять «Лафайет». Эти ПЛАРБ могли нанести прямой ядерный удар по стратегическим приграничным объектам Советского Союза. Угроза была невероятно острой, ведь на то время справиться с отражением такой атаки было невозможно, задействовав системы ПРО.

Ту-142

В 1962 г. Министерство Обороны СССР путем собственных расчетов выдало заключение о том, что наиболее эффективным средством против американских ПЛАРБ станут советские ДПЛС, имеющие в два раза больший радиус действия, нежели Ил-38.

Ради уменьшения сроков было принято решение о разработке нового самолета на базе Ту-95 РЦ и установке на него противолодочного комплекса с Ил-38. 28.02.1962 постановлением СМ СССР № 246-86 был дан старт разработке ДПЛС Ту-142, в состав которого входила ППС «Беркут».

Утверждение тактико-технических характеристик было согласовано главнокомандующими ВМФ и ВВС 20 апреля, а эскизный проект был готов уже 9.10.1963. К испытаниям комплекс планировалось соорудить до 1966 года. Однако выдержать такие сроки не удалось. Неоднократно приходилось вносить коррективы в состав конструкции. 17.01.1968 на заседании Совета Министров приняли решение о подготовке трех экземпляров Ту-142 для совместных заводских испытаний в 1968г., а во второй половине текущего года начать государственные испытания машины.

Ту-142

Первый полет на опытном Ту-142 (бортовой номер 4200) был выполнен 18.06.1968 под руководством летчика-испытателя И.К. Ведерникова. Второй экземпляр (№4201) подняли в воздух 3 сентября, а третий (№4202) – 31 октября 1968 г

Направить самолет на госиспытания удалось только в 1970 г., и длились они вплоть до 1972 г. Тогда было снято требование обеспечения аппарата возможностью базирования на грунтовых аэродромах, и машину переоснастили легким шасси и винтами АВ-60К, имеющими лучший КПД на максимальных скоростях полета. Перенести противолодочный комплекс с Ил-38 тоже не удалось, для этого пришлось изменить некоторые его элементы, в частности БЦВМ «Пламя-263».На вооружение ДПЛС Ту-142 поставили в декабре 1972 г. На постройку самолета в целом ушло почти 10 лет.

Производство Ту-142

Исходя из внешней схожести Ту-142 и Ту-95РЦ, серийное производство развернули на авиазаводе №18 в г. Куйбышеве. Мощность завода в 1972 г. позволила выпустить 12 новых противолодочных самолетов. А если взять в целом, то этот завод предоставил ВМФ 18 Ту-142, включая три первых опытных машины. В ходе производственного процесса делались доработки, и вторая партия, которая на заводе №18 была представлена тремя самолетами, существенно отличалась от первой серии.

Ту-142 кабина

В 1973 г. изготовление Ту-142 было перенесено в г. Таганрог на авиазавод №86. Конструкторы этого предприятия тоже модернизировали конструкцию. В частности заменили опоры шасси с 12-колесных на стандартные 4-колесные от Ту-95, усовершенствовали кабину экипажа и провели еще некоторые работы по модернизации. Название самолета осталось прежним – Ту-142, но техническая документация сопутствовалась именованием изделия «ВПМ» - модернизированный «ВП».

Как оказалось, Таганрогский завод не был приспособлен к производству самолетов такого класса. Пришлось достраивать новые цеха и новую большую ВПП. Как результат, первая постройка Ту-142 на заводе №86 завершена только в 1975 г. Последняя модель Ту142М3 выпущена в 1994 г. За период серийного производства на Куйбышевском и Таганрогском заводах было построено около сотни самолетов Ту-142 различных модификаций.

Конструкция Ту-142

Фюзеляж имеет круглое поперечное сечение, работающую обшивку, набор стрингеров и шпангоутов. С технологической точки зрения фюзеляж включал в себя носовую часть (до шпангоута №1), переднюю герметичную кабину (шп. №1-13), среднюю часть фюзеляжа (шп. №13а-49), хвостовую часть фюзеляжа (шп. №50-87), заднюю гермокабину (шп. №87-93).

Ту-142 фото

Передняя герметическая кабина – двухэтажная. Верхняя часть отводилась для экипажа и значительной части оборудования, нижняя была разбита на 3 технических отсека.

Среднюю часть фюзеляжа заняли два отсека вооружения, в которых находились средства для поиска и поражения целей (радиобуи, взрывные источники воздуха, торпеды, ракеты, мины, бомбы, прочее вооружение). Топливный бак находится под вторым отсеком вооружения.

Заднюю гермокабину оснастили пушечными установками с парой пушек ГШ-23 и АМ-23. В верхней части − отсек оборудования РЛС «Криптон».

Крыло Ту-124 кессонного типа. Компоновка центроплана выполнена как единое целое с фюзеляжем. Внутренние части консолей крыла заняли герметичные топливные баки.

Средствами механизации крыла выступают двухщелевые закрылки, которые снабжены электроприводом МПЗ-12М.

Управление по крену выполняется посредством классических элеронов. К правому элерону прикрепили триммер-флеттнер.

Ту-142

Хвостовое оперение кессонного типа однокилевое. Переставной стабилизатор складывается из двух частей, которые состыкуются по оси самолета, и переставляется при задействовании электропривода МУС-3. Рули направления и высоты имеют частичную осевую аэродинамическую и весовую компенсацию. Части рулей высоты соединяет карданный вал. К правому рулю высоты прикреплен триммер-флеттнер, к левому – только флеттнер.

Шасси самолета – сложная конструкция из 12 колес на каждой стойке, в составе которой многодисковые гидравлические тормоза. В дальнейшем шасси было упрощено, опоры стали ставить четырехколесные, такие как на Ту-95.

Шасси Ту-142 трехопорное, имеет носовую опору. Уборка стоек выполняется в гондолы шасси, путем задействования электромеханизмов МПШ-18МТ.

Выпуск передней стойки выполняется за счет гидросистемы, а в аварийной обстановке может производиться с помощью пневмосистемы.

Туполев Ту-142 характеристики:



Модификация   Ту-142
Размах крыла, м   51.10
Длина самолета,м   49.50
Высота самолета,м   12.12
Площадь крыла,м2   311.10
Максимальная взлетная масса, кг   185000
Внутреннее топливо, кг   87000
Тип двигателя   4 ТВД НК-12МП (МВ)
Тяга, кгс   4 х 15000
Максимальная скорость, км/ч   825
Крейсерская скорость, км/ч   711
Практическая дальность, км   12550
Боевой радиус действия, км   6400
Практический потолок, м   13500
Экипаж, чел   10
Вооружение:  две 23-мм пушки АМ-23,
 Боевая нагрузка - 11340 кг в 2 отсеках вооружения
 8 ПКР Х-35, торпеды, глубинные бомбы.



Туполев Ту-142. Галерея.





Ту-142. Видео.



Самолеты

«Гефест» для Ту-142. Новые подробности модернизации самолётов ПЛО
В настоящее время реализуется программа капитального ремонта и модернизации дальних противолодочных самолетов семейства Ту-142. Имеющаяся в войсках техника обновляется до состояния Ту-142М3М и Ту-142МРМ, для чего используются различные новые системы и приборы. На днях стали известны новые подробности обновления самолетов. Так, они должны получать современные прицельно-навигационные комплексы СВП-24 «Гефест», позволяющие повысить боевые характеристики самолетов.

Новости о «Гефесте»


Тема модернизации самолетов ПЛО Ту-142 регулярно появляется в новостях на протяжении нескольких последних лет, но система СВП-24 «Гефест» в этом контексте фигурирует впервые. О таком способе обновления противолодочных самолетов 25 июля сообщило издание «Известия», получившее новые данные из неназванных источников в министерстве обороны.

Издание напоминает, что в состав «Гефеста» входят приборы навигации, управления и прицеливания для применения вооружения. Комплекс учитывает ряд факторов и на их основе рассчитывает оптимальный способ применения того или иного вооружения. В первую очередь, это необходимо при применении неуправляемого бомбового оружия, точность которого при этом резко возрастает.

Отмечается, что при помощи СВП-24 модернизированные Ту-142 смогут эффективнее применять противолодочные бомбы и торпеды, а также точнее расставлять гидроакустические буи. Кроме того, упростится связь и обмен данными с другими самолетами и вертолетами. Не исключается возможность применения противолодочного самолета в качестве дальнего бомбардировщика: в этом случае «Гефест» должен обеспечить использование авиабомб.

Прочие подробности текущей модернизации не сообщаются. Однако благодаря прошлым сообщениям СМИ и официальных лиц известно, что Ту-142М3М/МРМ получат современные средства связи и навигации, перспективную аппаратуру поиска кораблей и подлодок, а также некоторые новые вооружения. По-видимому, установка «Гефеста» входит в последний пункт.

Старые функции


Согласно известным данным, при модернизации самолет Ту-142 сохраняет планер, силовую установку и ряд общесамолетных систем. При этом осуществляется капитальный ремонт с продлением ресурса. Следствием этого является сохранение основных летно-технических характеристик. В то же время, новые проекты предусматривают замену значительной части радиоэлектронного оборудования, что позволяет повысить рабочие и боевые характеристики.

Последние новости о применении «Гефеста» представляют определенный интерес. Интеграция этого комплекса в БРЭО противолодочного самолета может быть неожиданной, но все же дает заметные преимущества. Утверждается, что Ту-142 с системой СВП-24 сможет эффективнее решать свои основные задачи, которые к тому же могут дополниться новыми.

В ходе патрулирования и поиска подлодок противника самолеты Ту-142 используют сбрасываемые гидроакустические буи и взрывные источники звука нескольких типов. Их применение похоже на бомбометание, и для выполнения этой процедуры может использоваться система «Гефест». С ее помощью можно повысить точность размещения буев на позициях. Впрочем, этот параметр не является критичным и не оказывает существенного влияния на поиск подлодок. Однако появление новой аппаратуры, упрощающей работу экипажа, точно не является минусом.

Для поражения обнаруженной субмарины Ту-142 применяет противолодочные бомбы нескольких типов, авиационные торпеды, противолодочные ракеты или морские мины. При использовании неуправляемых бомб или морских мин точность сброса и попадания имеет большое значение – от нее прямо зависит успешное решение боевой задачи.

Прицельно-навигационный комплекс СВП-24 «Гефест» изначально разрабатывался в качестве средства повышения эффективности неуправляемого бомбового вооружения. В этой роли он оказывается крайне полезным не только для бомбардировщиков, но и для самолетов ПЛО. Последние получают возможность поразить подводную цель с меньшего количества попыток и с сокращенным расходом боеприпасов и горючего.

Однако другое противолодочное вооружение, такое как торпеды и ракеты, в отличие от неуправляемых бомб, не нуждается в повышенной точности сброса. Применение такого оружия допускает использование существующих приборов управления. Недостаточная точность сброса при этом компенсируется собственными средствами наведения торпеды или ракеты.

По результатам предложенной модернизации самолеты Ту-142 по части приборов управления и навигации будут унифицированы с другой техникой российских вооруженных сил. Это дает выгоды производственного и эксплуатационного характера.

Новые возможности


«Известия» указывают, что после установки «Гефеста» самолеты Ту-142М3М/МРМ смогут работать не только в своей исходной роли. Их можно будет использовать в качестве дальнего бомбардировщика, способного нести авиабомбы для поражения наземных или надводных целей. Благодаря этому специализированный самолет может стать универсальным средством для поиска и уничтожения самых разных целей.

Идея превращения противолодочного самолета в дальний бомбардировщик смотрится интересно, но ее нельзя однозначно назвать удачной. Очевидным плюсом выглядит расширение функций существующих самолетов. Кроме того, в результате этого в составе морской авиации ВМФ России вновь могут появиться дальние бомбардировщики. Наконец, возможность применения авиабомб оказывается выгодным дополнением к прочим нововведениям.

Однако такие функции могут быть нецелесообразными по ряду причин. В первую очередь, необходимо учитывать специализацию самолетов Ту-142. Они предназначены для поиска и уничтожения подлодок и имеют соответствующую аппаратуру. Применение их в качестве «обычных» бомбардировщиков смотрится нерационально. Ту-142 получит весьма ограниченную номенклатуру вооружений для нанесения ударов по наземным объектам, и в этом отношении проигрывает любым другим самолетам ВМФ или ВВС.

Также следует учесть, что в строю остается чуть более 20 самолетов Ту-142 – в разы меньше, чем схожих бомбардировщиков Ту-95МС. Снятие немногочисленных самолетов с противолодочного патрулирования для нанесения ударов по сухопутным объектам не выглядит хорошей идеей.

Таким образом, Ту-142М3М/МРМ в качестве универсального самолета выглядит не самым лучшим образом. Установка СВП-24 даст очевидные преимущества при решении основных задач в сфере противолодочной обороны, но попытки изменить предназначение самолета выглядят, как минимум, неоднозначно. Впрочем, если речь идет только о дополнительной функции, имеющейся у новых приборов, она не будет лишней.

Длинная рука морской авиации


Несмотря на малую численность, противолодочные самолеты Ту-142 являются важнейшей составляющей морской авиации российского флота. Они способны вести длительное патрулирование на большом удалении от аэродромов, искать подлодки противника и уничтожать их либо выдавать целеуказание другим элементам ПЛО.

Сейчас в строю имеется около двух десятков самолетов Ту-142 основных модификаций. Самые новые из них были построены в первой половине девяностых годов. В силу возраста и морального устаревания техника нуждается в капитальном ремонте и глубокой модернизации. Подобные работы уже осуществляются и позволяют продлить ресурс самолетов. Также, согласно разным сообщениям, техника получает новую аппаратуру и новые возможности.

Своевременное обновление и восстановление Ту-142 имеет большое значение. Производство таких самолетов давно остановлено, а прямая замена для них пока отсутствует. Актуальные проекты «М3М» и «МРМ» должны обеспечить соответствие техники требованиям времени и дать ей необходимые возможности. Как утверждается в последних новостях, одним из способов обновления будет прицельно-навигационные комплекс СВП-24 «Гефест». Какую пользу он принесет и какие его возможности будут использоваться на практике – станет известно позже.

Дальний самолет противолодочной обороны Ту-142: характеристики

Высота самолета - 14,47 м.

Площадь крыла - 289,9 кв.м.

Максимальная взлетная масса - 185000 кг.

Боевая нагрузка - 8845 кг

Максимальная скорость полета - 800 км/ч

Крейсерская скорость полета - 705 км/ч

Скорость барражирования - 450 км/ч

Практическая дальность полета - 10050 км

Длина разбега - 2560 м

Число членов экипажа - 10 человек

Самолет Ту-142 с экипажем из 11 человек разбился в Хабаровском крае >>

Список членов экипажа Ту-142, упавшего в Татарский пролив >>

Вооружение: 2 пушки 23 мм (ГШ-23), противокорабельные ракеты, противолодочные торпеды, радиогидроакустические буи, глубинные бомбы.

История создания

Дальний самолет противолодочной обороны Ту-142 был разработан в ОКБ А.Н.Туполева для борьбы с новейшими подводными лодками вероятных противников. Этот самолет проектировался с поисково-прицельной системой "Беркут" и набором средств для поражения подводных лодок на базе самолета Ту-95РЦ, который в тот период ОКБ разрабатывало для ВМФ.

При проектировании Ту-142 ОКБ применило новую конструкцию основных стоек шасси с двенадцатиколесными тележками. Кроме того, в конструкции стали использоваться двухщелевые закрылки. Это было сделано для улучшения взлетно-посадочных характеристик самолета и приспособления его для работы с грунтовых аэродромов.Крыло было новым с современным набором профилей, при этом площадь его увеличилась до 289,9 кв.м. Для увеличения эффективности управления на 14% увеличивалась площадь руля высоты.

На Ту-142 оставили только кормовую пушечную установку (были сняты верхняя и нижняя пушечные установки, которые ставились на Ту-95РЦ). Были расширенывозможности бортовых средств радиоэлектронного противодействия.

Ту-142 имел обзорный радиолокатор в обтекателе в центральной части фюзеляжа для обнаружения подводных лодок в надводном положении и под перископом, за ним находились грузовые отсеки с противолодочным ударным вооружением и буями.

В носовой части транслятор из системы "Успех" заменили на поисковую инфракрасную противолодочную систему "Гагара" под обтекателем под обтекателем меньшего размера.

Первая опытная машина Ту-142 №4200 строилась на Куйбышевском авиационном заводе. Первый полет Ту-142 №4200 совершил 18 июня 1968 года. Самолет пилотировал экипаж во главе с летчиком-испытателем И.К.Ведерниковым.

3 сентября 1968 года в воздух поднялась вторая машина №4201, на которой уже была внедрена новая удлиненная на 1,7 метра кабина, но без полного комплекта штатного специального оборудования.

31 октября 1968 года взлетела третья машина №4202 с удлиненной кабиной и со всем необходимым оборудованием. На этих самолетах проводились заводские летные, а затем и государственные испытания.

В мае 1970 года первые Ту-142 поступили в эксплуатацию в части авиации ВМФ. 14 декабря 1972 года самолет был принят на вооружение авиации ВМФ. Куйбышевский завод продолжал выпускать серийные машины, но параллельно велись работы по модернизации и улучшению летно-технических характеристик самолета.

Летные характеристики по скорости и дальности Ту-142 №4231 оказались лучше, чем у серийных машин, но в серии пока продолжали строить прежние Ту-142 без столь радикальных конструкторских доработок. Всего в Куйбышеве было выпущено 18 самолетов Ту-142.

В начале 70-х годов серийное производство Ту-142 было передано на Таганрогский машиностроительный завод. Для отличия от предыдущих машин, самолет предназначенный для производства в Таганроге получает в ОКБ шифр "ВПМ" (Ту-142М). Серийное производство в Таганроге началось с 1975 года.

Шифр Ту-142М в эксплуатации получила модификация, разработанная в ОКБ в 1969 году с новым комплексом поисково-прицельной системой "Коршун". В эту систему помимо обзорного радиолокатора должны были входить тепловизионная аппаратура "Пингвин"№, буксируемый магнитометр "Висла-2", инфракрасный пеленгатор, газоанализатор и модернизированная пилотажно-навигационная система ПНС-142М, обеспечивающий режим автоматического полета при поиске подводных лодок.

В 1974 году работы по новому комплексу продвинулись вперед, и он под обозначением "Коршун-К", но с несколько другим составом входящих подсистем начал устанавливаться на Ту-142. В Таганроге были построены первые три серийные машины, которые были оборудованы данным комплексом, и на этих самолетах комплекс "Коршун-К" был отработан и испытан. Внешне Ту-142 с комплексом "Коршун-К" отличался от предыдущих Ту-142 наличием на киле магнитометра "Ладога", новых типов РГБ. На самолете стоял модернизированный НПК-142М, обеспечивавший автоматическое пилотирование в режиме полетов галсами, а также новый, более эффективный комплекс РЭП. Ту-142 с комплексом "Коршун-К" получил обозначение в промышленности Ту-142МК, в дальнейшем новая модификация в частях авиации ВМФ эксплуатировалась под обозначением Ту-142М. В 1986 году восемь самолетов Ту-142М с комплексом "Коршун-К" под обозначением Ту-142М-Э были поставлены в Индию, где с успехом эксплуатируются до настоящего времени.

В середине 80-х годов ОКБ провело дальнейшую модернизацию самолета. На Ту-142М была внедрена новейшая гидроакустическая система "Заречье", были проведены работы для повышения эффективности средств РЭП. Силовая установка была переведена на новую модификацию двигателей НК-12МП, кормовая пушечная установка - на спарку ГШ-23, взятой в комплекте с прицельной станцией с Ту-22М2.

Новый комплекс получил обозначение Ту-142М-З и был принят официально на вооружение в 1993 году. Последняя машина Ту-142М-З покинула сборочный цех Таганрогского завода в 1994 году, поставив точку в производстве семейства самолетов Ту-95 и Ту-142. Кроме серийных модификаций ОКБ создало на базе Ту-142 несколько опытных вариантов. Ту-142 с системой противолодочного вооружения "Атлантида" получил обозначение Ту-142МП. Часть серийных самолетов была переоборудована и поставлена в авиацию ВМФ в варианте самолета- ретранслятора для связи с подводными лодками, находящимися в подводном положении (Ту-142МР).

На базе двух самолетов Ту-95МС и Ту142М был разработан самолет разведки и целеуказания Ту-142МРЦ, предназначавшийся для замены Ту-95РЦ. Всего в Куйбышеве и Таганроге было построено более сотни самолетов типа Ту-142.

Катастрофы Ту-142

6 августа 1976 года, погибло шесть человек.

20 апреля 1984 года - Ту-142 столкнулся с водой и взорвался, погиб весь экипаж из восьми человек.

6 ноября 2009 года - самолет Минобороны РФ потерпел катастрофу в Хабаровском крае. Ту-142 Тихоокеанского флота упал в водную акваторию Татарского пролива. Место падения - в 15-20 километрах от береговой линии.

Материал подготовлен на основе информации открытых источников

Противолодочный самолет Ту-142М3. - Российская авиация

Противолодочный самолет Ту-142М3.

Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1985 г.

В то время как шли испытания самолёта Ту-142М, гидроакустической части системы «Коршун» готовилась замена.

Во исполнение Постановления ЦК КПСС и Совета министров СССР от 4 января 1977 года ВПК в соответствии с планом подготовки предложений по повышению эффективности гидроакустического вооружения ВМФ и дальнейшего повышения возможностей дальних противолодочных Ту-142М по поиску и обнаружению ПЛ принимает решение «О создании системы «Заречье».

Разработка «Заречья» велась по ТТТ BBC-ВМФ на систему «Нашатырь-Нефрит» от 2 октября 1977 года, ТТЗ BBC-ВМФ на систему «Заречье» от 22 января 1980 года и дополнением к ТТТ BBC-ВМФ к самолёту Ту-142М с ППС «Коршун-Н», утвержденными заместителем главкома ВВС по вооружению от 12 марта 1985 года.

Наконец, опытный образец радиогидроакустической системы «Заречье» установили на самолёте Ту-142М № 42172. Одновременно его оборудовали системой бортовых измерений для регистрации параметров аэродинамики, электрооборудования, траекторных измерений, поисково-прицельной системы и др.

Ту-142М с ППС «Коршун-Н» и РГС «Заречье» является модификацией серийного самолета Ту-142М с ППС «Коршун-К».

На самолётах Ту-142М3 в отличие от серийных Ту-142М изменена конструкция системы обдува блоков новой системы, доработано управление сбросом средств, предусмотрена подвеска учебных бомб УПЛАБ, а вместо торпед АТ-2М — торпед УМГТ-1 «Орлан» и ракето-торпед АПР-2.

В состав силовой установки самолёта вошли модифицированные двигатели НК-12МП, установлена кормовая спаренная пушечная установка ГШ-23 в комплекте с прицельной станцией с самолета Ту-22М2.

Вместо ППС «Коршун-К» установлена ППС «Коршун-Н» (КН-Н), радиогидроакустическая подсистема «Заречье» заменила РГП «Кайра-П», в качестве основных источников информации о подводной обстановке используются радиогидроакустические буи трех типов.

В состав ППС КНН вошел:
-новый автоматический радиокомпас А-ЗП, обеспечивающий прием сигналов передатчиков информации как от новых, так и от старых буев системы «Коршун», предусмотрен (подобно тому, как это было на ракетных комплексах) режим контроля «Цикл», позволяющий проиграть полёт на земле;
-выполнен ряд доработок, упростивших работу и взаимодействие в экипаже;
-существенно расширена номенклатура сбрасываемых средств при автоматическом расчете прицельных данных;
-произведены доработки для обеспечения вторичной обработки информации от пассивных ненаправленных и активных направленных буев.
Тактические задачи, решаемые ППС, остались без изменений.

Основные отличия подсистемы «Заречье» от РГП «Кайра-П» вызваны необходимостью получения большего объема и точности информации для повышения эффективности. Обеспечивается параллельная обработка информации от 8 РГБ-16 в инфразвуковом и низком звуковом диапазоне частот и шумопеленгование. Количество каналов приема информации увеличено до 108. Введен автоматический канал обзора, обеспечивающий прием информации от буев и принятие решения об обнаружении в основных режимах. Обеспечивается селекция сигналов на фоне помех и др.

К выводу о необходимости замены буев РГБ-75 и РГБ-15 на один унифицированный, объединяющий их функции, пришли после испытаний, проведенных в 1984 году. Был разработан пассивный широкополосный (от 2 до 5000 Тц) буй РГБ-16, с более эффективной по сравнению с предшественниками, защитой от гидродинамических помех. Его собственные уровни шумов в диапазоне частот 30 Гц, где в основном и сосредоточены дискретные составляющие шумов иностранных ПЛ, удалось несколько снизить, что способствовало созданию лучших условий для выделения полезного сигнала. Частотный комплект РГБ-16 увеличен с 24, применявшихся в системе «Коршун», до 64, что существенно расширило возможности поиска. Пассивный низкозвуковой РГБ-26 поступил на замену не очень удачных РГБ-25 звукового диапазона. С применением этих буев выполняется слежение за ПЛ в пассивном режиме с пеленгованием ПЛ по дискретным составляющим шумов.

И наконец, активный буй направленного действия РГБ-36, обеспечивающий одновременное определение радиальной скорости ПЛ, дальности и пеленга до неё в активном режиме работы.

В соответствии с решением комиссии Совета министров СССР по ВПК № 208 лётно-конструкторские испытания (этап «А») самолёта Ту- 142М с РГС «Заречье» должны были начаться во втором квартале 1982 года. Сроки, как обычно, несколько раз переносились. Одновременно с перенесением сроков, возникла идея оснащения самолёта бортовым комплексом радиоэлектронного противодействия (РЭП) «Саяны» и противокорабельными ракетами типа Х-35 (дальность — 130 км, скорость полёта — 0,9 М, стартовый вес — 480 кг, длина — 3,75 м). Против последнего особенно возражало руководство морской авиации.

Совместные Государственные испытания (этап Генерального конструктора) начались в апреле 1985 года без комплекса РЭБ и ракет Х-35 и продолжались до ноября следующего года. В соответствии с программой планировалось произвести 49 полётов, фактически выполнен 71 с налетом около 310 ч. Испытания производились на Чёрном, Баренцевом, Охотском морях. Акт испытаний заместитель главкома ВВС утвердил в марте 1986 года. Всё получилось как нельзя лучше, но пассивные направленные буи РГБ-26 упорно не измеряли пеленг на объект шума.

Решили пойти навстречу разработчикам и испытания провести в два этапа: первый — без буев РГБ-26, второй — в полной комплектации.

По результатам первого этапа пришли к предварительному заключению об увеличении эффективности поиска и обнаружения малошумных ПЛ в два раза при сокращении расхода буев в 1,3 раза в сравнении «Коршун».

Второй этап испытаний, начатых 13 ноября 1987 г. завершился 30 ноября 1988 года. В заключении записано, что боевая эффективность превосходит возможности Ту-142М по поиску в 2-2,5 раза, в столько же раз уменьшается расход буев на слежение, на 20 % увеличивается вероятность поражения ПЛ с применением торпед.

Постановление о приеме на вооружение модифицированной ППС состоялось в 1993 году, но выпуск самолётов начался значительно раньше.

В 1994 году Таганрогский завод прекратил выпуск самолётов Ту-142М3.

После этого прорабатывались варианты использования самолёта Ту-142М в качестве самолёта-ретранслятора — Ту-142МР, построен опытный экземпляр самолёта разведки и целеуказания Ту-142МРЦ для замены Ту-95РЦ, но флотские руководители решили, что они могут обойтись без самолётов подобного типа и справятся своими силами, используя спутниковые системы.

На одном из самолётов проходила испытания новая противолодочная система «Атлантида».

Эксплуатация самолётов Ту-142 сопровождается многочисленными отказами и нередко приходилось прекращать на них полёты. Так, с марта 1985 года из-за трещин крыла их стали систематически снимать с полётов, а через четыре года по причине малых календарных сроков, началось списание Ту-142.

В 1986 году была временно приостановлена эксплуатация 35 Ту-142М постройки 1978-1986 годов из-за появления трещин гондол шасси. Разработанные Минавиапромом мероприятия по их усилению эффекта не дали и только в апреле 1989 года удалось подготовить совместное решение МАП, ВВС, ВМФ по устранению недостатков.

По вопросам неудовлетворительной надежности дальних самолётов, в том числе и Ту-142 за 1985-1989 годы, ВМФ трижды выходил с ходатайством в ВПК и 12 раз в МАП.

В то же время аварийность самолётов Ту-142 оказалась относительно невысокой: количество лётных происшествий на 100 тыс. налёта составляло 3,5.

В июне 1975 года произошла авария самолёта, который производил посадку с неисправным шасси (не выпустилась левая стойка).

Наиболее трагичны две катастрофы: 6 августа 1976 года самолёта 76 ОПЛАП ВВС СФ на аэродроме Североморск-1 и 20 апреля 1984 года самолёта 310 ОПЛАП ВВС ТОФ на аэродроме Каменный Ручей.

В первом случае экипаж в составе кандидата на должность командира корабля лейтенанта Хазагерова, инструктора командира авиаэскадрильи майора В.Н.Морозова выполнял контрольный полёт в зону по большой коробочке. Как записано в официальном отчете, через 15 мин. после взлёта на самолёте возникли неполадки и экипаж решил произвести посадку. Приземление произошло на скорости, превышающей посадочную для данного полётного веса на 30-40 км/ч, после пробега 740 м самолет развернулся вправо, сошел с ВПП и попал в глубокий котлован. Самолёт разломился, три человека погибли.

Во втором случае экипаж командира авиационного полка полковника В.И.Зубкова выполнял тренировочный полёт по маршруту на максимальную продолжительность полёта в удаленный район в боевом порядке пары самолётов. Аварийная обстановка возникла через 1 ч. 15 мин. после взлёта на высоте 7 200 м, скорости 730 км/ч в центральной части Охотского моря. По докладу ведомого экипажа самолёт ведущего перешел на снижение с появлением выхлопа чёрного дыма и белого шлейфа из района правой плоскости с последующим возникновением, примерно через одну минуту очага огня и переходом самолёта в правую нисходящую спираль с увеличением крена до 60-70°. Самолёт столкнулся с водой и взорвался.
Наиболее вероятная причина — разрушение элементов третьей силовой установки (обрыв лопастей несущего винта или разрушение диска турбины), что привело к повреждению проводки управления элероном, потери герметичности топливной системы на третьей силовой установке и пожару с последующим кренением и переходом в крутую спираль.

К середине 1996 года в авиации двух флотов оставалось 15 Ту-142, 39 Ту-142М и 14 Ту-142М3, из них более половины — в резерве. Только со временем понятие «резерв» претерпело некоторые существенные изменения. Фактически это означает, что самолёт резерва уже никогда не увидит неба.

Самолёты Ту-142 оказались в роли «рыцарей печального образа», действующих в гордом одиночестве. Скопировать систему противолодочной обороны США не удалось, что, впрочем, ни при каких условиях и не представлялось возможным из-за исключительно неблагоприятного географического расположения бывшего СССР, а в настоящее время России.

На самолётах Ту-142 можно проследить как шло развитие авиационных средств борьбы с ПЛ, причем для большей убедительности каждый раз подчеркивалось, что основной объект их действий — ПЛАРБ.

Первый Ту-142 имел одинаковую с Ил-38 поисково-прицельную систему с буями звукового диапазона частот и кроме в два раза большего радиуса действия и запаса буев, никакими преимуществами не обладал. В конструкцию самолёта пришлось внести довольно значительные, по сравнению с Ту-95РЦ, на базе которого он создавался, изменения. Это был второй самолёт, на котором для частичной обработки вторичной информации устанавливалась ЦВМ. Несмотря на восторженные отзывы специалистов о противолодочном комплексе, он не обладал высокими поисковыми возможностями и, вопреки предсказаниям, реализованные в нём идеи, дальнейшего развития, за некоторым исключением, не получили.

При строительстве второй модификации самолёта пришлось расширить кабину экипажа, проявить большую заботу о его жизнедеятельности, чему разработчики традиционно не уделяли внимания. Новый противолодочный комплекс дополнили авиационным магнитометром, который, учитывая его малую дальность и установленную для самолёта минимальную высоту полёта 300 м, не очень расширял поисковые возможности. Эту задачу предстояло решить с помощью инфразвуковых буев. Однако спешка с проведением испытаний и желание подогнать результаты под ТТТ привели к началу производства не доведенного комплекса и пришлось затратить немало времени на проведение дополнительных исследований, доработку аппаратуры и фактическим созданием новой модификации.

Тем не менее, в комплексе Ту-142М уже просматривались основные направления дальнейшего совершенствования:
-улучшение условий жизнеобеспечения экипажа,
-использование инфразвуковых буев,
-применение современных методов обработки информации,
-снабжение экипажа устройствами, дающими представление о подводной, надводной обстановке и положении своего самолёта и взаимодействующих сил. Наличие бортовой системы связи позволило оперативно обмениваться тактическими формулярами с взаимодействующими силами, немаловажное значение приобрело то обстоятельство, что экипаж получил возможность обмениваться информацией в закрытом режиме связи.

Усовершенствованию средств поиска ПЛ в рамках ППС «2 Коршун-К», не дало ожидаемых результатов и следующая модификация оказалась более совершенной.

Самолёты Ту-142М3 получили наибольшее распространение. Последняя модификация с большим удовлетворением принята лётным составом, так как дизайн кабин Ту-142М3 существенно и в лучшую сторону отличается от самолётов первых серий.

Строительство первых самолётов Ту-142 с системой «Беркут» имело целью создать впечатление, что авиация ВМФ способна достичь районов боевого патрулирования ракетных подводных лодок и их действия не будут так безнаказанны. При этом совершенно игнорировалось противодействие сил и средств ПВО вероятного противника. И что более всего странно, многие из мелкокорыстных побуждений молчаливо соглашались с подобной позицией.

Представляется целесообразным привести высказывание зарубежных специалистов, например, Т.Стифаника по этому вопросу. В разделе, посвященном анализу советской системы противолодочной обороны обращает внимание следующее, довольно справедливое, в отличие от наших специалистов высказывание:

«Противолодочная авиация представлена в основном тихоходными, но обладающими значительным радиусом действия самолётами, на вооружении которых могут быть торпеды, глубинные бомбы с ядерным зарядом, радиогидроакустические буи, магнитометры, а также бортовые системы обработки акустических данных.

Эти самолёты не обладают мощными системами самозащиты, а следовательно, вне зоны действия своей авиационной тактической поддержки, они являются уязвимыми.
Эффективность применения буев, которые могут обеспечить непрерывный поиск на значительных расстояниях и акваториях, сильно зависит от их количества, наличия систем обработки данных и условий окружающей среды. А эти факторы, в свою очередь, зависят от применения микроэлектроники и электронно-вычислительных систем обработки данных, т.е. от уровня развития тех отраслей техники, где США обладают явным превосходством над СССР. Однако, и при более высоких технических возможностях, противолодочная авиация ВМС США действует более эффективно тогда, когда может быть получена предварительная наводка на поиск в более-менее определенной зоне.»

Из приведенного можно сделать вывод, что по состоянию на 1986 год иностранные специалисты не были высокого мнения о противолодочной авиации ВМФ вообще и ДПЛС, в частности. За прошедшее время многое изменилось, средства поиска ПЛ и обработки информации стали более совершенными, увеличилось количество дальних противолодочных самолётов, хотя возможность их действий за пределами собственной ПВО остается проблематичной.

Но самолёты Ту-142М3 могут применяться для обеспечения защиты ракетных подводных крейсеров стратегического назначения, выполняющих боевое дежурство, правда, стоимость часа их полёта в несколько раз превосходит аналогичный показатель самолёта Ил-38.

ЛТХ:

Модификация: Ту-142М3
Размах крыла, м: 50,04
Длина самолета, м: 53,07
Высота самолета, м: 14,47
Площадь крыла, м2: 289,90
Масса, кг
-пустого: 91800
-максимальная взлетная: 185000
Тип двигателя: 4 х ТВД НК-12МП (МВ)
Тяга, кгс: 4 х 15000
Максимальная скорость, км/ч: 800
Крейсерская скорость, км/ч: 705
Скорость барражирования, км/ч: 450
Практическая дальность, км: 10050
Боевой радиус действия, км: 6500
Практический потолок, м: 13500
Экипаж, чел: 10
Вооружение: 2 х 23-мм пушки ГШ-23
Боевая нагрузка: 8845 кг в 2 отсеках вооружения, 8 ПКР Х-35 или «Яхонт», торпеды, глубинные бомбы, радиогидроакустический буи РГБ-16-2, РГБ-25, РГБ-55А.

Противолодочный самолет Ту-142М3 на стоянке.

Противолодочный самолет Ту-142М3 на стоянке.

Взлет Ту-142М3.

Ту-142М3 после взлета.

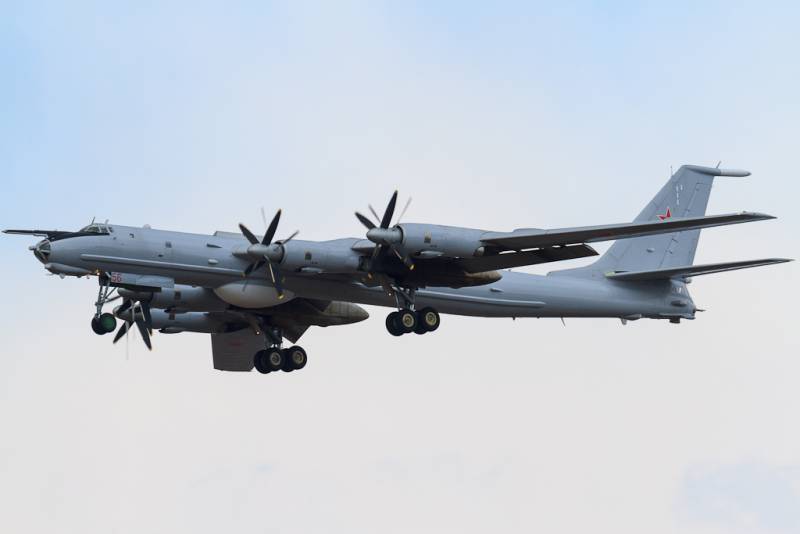

Ту-142М3 в полете.

Варианты оборонительной установки — с пушками ГШ-23 и АМ-23.

Пушки ГШ-23 в кормовой установке самолёта Ту-142.

Пушки ГШ-23 в кормовой установке самолёта Ту-142.

Пушки АМ-23 в кормовой установке самолёта Ту-142.

Ту-142М3. Схема.

.





Список источников:
Крылья Родины. Николай Якубович. Межконтинентальный бомбардировщик: Еще раз о Ту-95 и его модификациях.
Авиация и Время. Ту-95, постановка задачи.
Крылья Родины. Дмитрий Антонов, Владимир Ригмант. Из досье русского «Медведя».
Анатолий Артемьев. Противолодочные самолеты.
Авиация и Космонавтика. Анатолий Артемьев. Охотники за субмаринами.
Анатолий Артемьев. Дальний противолодочный самолет Ту-142.
Военный парад. В.Дейнека. Авиационный противолодочный комплекс Ту-142М.
Роман Астахов. Русская Сила. Противолодочный самолет Ту-142.
Сайт «Уголок неба». 2004 страница: «Туполев Ту-142М3».

Противолодочный самолёт Ту-142М / Ту-142МЗ (Россия)


Противолодочный самолёт Ту-142М (кодовое обозначение НАТО — Bear-F Mod 3) является модицикацией Ту-142 с установленной ППС «Коршун».  Он разрабатывался в соответствии с Постановлением ЦК КПСС и Совета министров СССР от 14 января 1969 г. Однако в то время новую аппаратуру довести до необходимой степени готовности не удалось, поэтому завод в Куйбышеве продолжал выпуск обычных Ту-142, а выпуск новой машины решили начать после переноса производства в Таганрог. К этому времени ППС была суЩественно доработана и получила название «Коршун-Кайра» или упрощенно «Коршун-К». Соответственно, самолёту присвоили было индекс Ту-142МК, однако, поскольку машин с исходным вариантом «Коршуна» практически построено не было, то впоследствии для его обозначения вернулись к Ту-142М. Это внесло определенную путаницу в современную литературу, посвященную Ту-142, ведь в сознании одних участников описываемых событий модернизированный противолодочник остался под шифром «МК», а у других — «М», хотя на самом деле это один и тот же вариант.

Планер Ту-142М отличался от первых Ту-142 удлиненной на 2 м передней гермокабиной, расширенными на 0,18 м обводами фюзеляжа в районе рабочих мест летчиков (это улучшило условия аварийного покидания), увеличенным фонарем кабины (это увеличило угол обзора вниз на 1,5°), а также расположением верхних и боковых аварийных люков. Кроме того, отсек буев объединили с расположенным рядом тех-отсеком, и нижнюю часть полученного объема использовали для размещения контейнеров с ВИЗ. Верхнюю часть заняли блоками аппаратуры ППС, «Квадрата-2», бортовой системы связи и др, Спинки кресел пилотов сделали отклоняемыми на 45°, что способствовало некоторому снижению утомляемости. С этой же целью приборную доску немного наклонили вперед, а ход штурвала уменьшили. Штангу дозаправки установили под отрицательным углом к строительной горизонтали фюзеляжа, что облегчило процесс стыковки с заправочным конусом. Несмотря на относительно высокий уровень автоматизации ППС, в работе её обслуживали 4 человека, поэтому на Ту-142М пришлось увеличить количество членов экипажа до 11. Основные летные данные Ту-142М существенных изменений по сравнению с Ту-142 не претерпели, хотя его взлетная масса оказалась на 3 т больше, чем у предшественника.

Уже первые годы применения системы «Беркут» на Ил-38 выявили ряд её принципиальных недостатков. Прежде всего, это высокая стоимость эксплуатации, определяемая необходимостью применения большого количества РГБ-1, низкая эффективность поиска из-за ограниченной дальности обнаружения подводных целей буями звукового диапазона, недостаточная надежность системы в целом. Ситуацию усугубляло то обстоятельство, что конструкторам подводных лодок удалось резко снизить их шумность, а спектр шумов приблизить к спектру шумов моря. Исследования показывали, что для обнаружения лодок нового поколения лучше использовать гидроакустические буи, реагирующие на шумы в диапазоне от 2 до 40 Гц, в то время как у применяемых буев этот диапазон составлял от 3 до 10 кГц. Таким образом, следовало переходить к буям, способным принимать сигналы в инфразвуковом диапазоне частот (25 Гц и ниже), и производить тонкий анализ спектра подводного шума с помощью фильтров.

Таким образом, все яснее проявлялась необходимость в новой ППС, ориентированной на комплексное применение инфразвуковых буев, ВИЗ и других средств обнаружения, которые бы реагировали на различные физические поля подлодки — например, на электромагнитное и тепловое. Кроме того, стала очевидной необходимость дальнейшей автоматизации процессов поиска, слежения и поражения целей, улучшения взаимодействия самолётов в тактической группе и повышения их боевой устойчивости. К этому времени завершился эскизный проект ППС «Буревестник» для противолодочной амфибии ВВА-14, который и послужил научно-технической базой заказа для Ту-142 новой ППС мирового уровня, получившей название «Коршун».

В качестве основных средств поиска в новой ППС применяются четыре типа буев: РГБ-75, РГБ-15, РГБ-25 (РГБ-25К), РГБ-55А. Они могут прослушивать подводные шумы как в инфразвуковом, так и в звуковом диапазонах. Все буи снабжены унифицированными источниками питания (на каждом установлена одна или две водоактивируемые батареи), а также устройствами их затапливания по истечении времени работоспособности. Отличительной особенностью новых буев является их значительное удешевление за счет отказа от маяков-ответчиков и схем автопуска. К сбрасываемым средствам также относятся ВИЗ различного типа и буи гидрологической разведки аппаратуры «Нерчинск».

Для начального поиска в наибольшей степени подходят буи РГБ-75. После приводнения они работают непрерывно до 5 ч. Маяков-ответчиков эти буи не имеют, и выход на них производится с помощью автоматического радиокомпаса АРК-А81. Дальность обнаружения малошумных подводных целей колеблется от 1 км при малой скорости хода до 15-20 км, если лодка движется со скоростью 12 узлов.

Буи РГБ-15 предназначены для приема не только шумов, но и сигналов, создаваемых ВИЗ. После приводнения они в течение 2 ч непрерывно транслируют все, что принимает гидрофон. На борту самолета спектр принятых сигналов анализируется визуально в диапазоне частот от 2 до 60 Гц и на слух в диапазоне до 5000 Гц. При совместной работе буев РГБ-15 с ВИЗ можно определить место подлодки и элементы ее движения. При этом дальность обнаружения может составлять 5-10 км и более.

Пассивные направленные буи звукового диапазона РГБ-25, как и буи РГБ-2, измеряют магнитные пеленги источника шума и передают его на самолёт. Однако глубина погружения гидрофона этого буя увеличена с 20 до 150 м. Буи РГБ-55А являются активными, ненаправленными. При отсутствии команды на излучение они работают как пассивные и непрерывно транслируют принятые шумы на самолёт. В случае поступления соответствующей команды буй начинает излучать, и по отраженным от цели сигналам появляется возможность определить ее дальность и радиальную скорость относительно буя. Такая информация от двух-трех буев, положение которых известно, позволяет определить место и элементы движения цели. Продолжительность работы буя — до часа, дальность обнаружения — около 5 км.

В ППС «Коршун» применяются три типа ВИЗ. В районах с большой глубиной моря применимы ВИЗ с одиночным зарядом МГАБ-ОЗ (200 г или 800 г взрывчатого вещества). В мелководных районах с ровным дном оптимально использование ВИЗ с линейным зарядом МГАБ-ЛЗ, обеспечивающих минимальные помехи. Их заряд представляет собой шнур длиной 2 м и весом 100 г. На самолёт можно подвесить до 240 МГАБ-ЛЗ. Для поиска в сложных гидрологических условиях и районах с неровным дном предназначены ВИЗ со спиральным зарядом МГАБ-СЗ. Заряд изготовлен в виде спирали из шнура массой 200 г с количеством витков до 40. При взрыве создается серия импульсов с частотой 4 Гц, а их количество зависит от числа витков спирали. Глубина подрывов ВИЗ всех типов составляет 25, 150 или 400 м.

К вспомогательным источникам информации о подводной обстановке относится феррозондовый магнитометр ММС-106 «Ладога». Он состоит из магнито-чувствительного блока, ориентирующей системы, измерительного канала и других устройств. Магнито-чувствительный блок установили на верхней части киля, а пульт регистрации его сигналов — в кабине. Поскольку в составе ППС «Коршун» имеются активные буи, точное знание скорости распространения звука в воде очень важно. Для этого предназначена аппаратура гидрологической разведки «Нерчинск». Она включает бортовое приемное устройство «Истра» и два сбрасываемых буя, передающие данные о скорости звука по мере погружения опускаемого устройства на глубину до 200 м.

Наиболее важной подсистемой ППС «Коршун-К» является радиогидроакустическая «Кайра», обеспечивающая прием и обработку информации, передаваемой буями, передачу ее в бортовую вычислительную подсистему и на средства отображения тактической обстановки, управление излучением буев РГБ-55. Аппаратура «Кайра» состоит из двух полукомплектов, с которыми работают два оператора, поэтому систему «Коршун-К» иногда называют «2 Коршун-К». Оператор каждого полукомплекта работает с двумя индикаторами телевизионного типа: на одном из них отображается информация от буев, а на втором — общая тактическая обстановка. Сигналы буев проходят через электронные фильтры, которые выделяют их спектральные составляющие и отображают в графическом виде на индикаторе. Таким образом, оператор оценивает подводную обстановку не на слух, а зрительно. При этом автоматический анализ спектров сигналов не предусмотрен. «Кайра» обеспечивает также возможность работы с буями ППС «Беркут-95», сигналы которых можно еще и прослушивать. Дальность связи с буями в зависимости от высоты полета достигает 80 км.

Экипажи Ту-142М получили возможность оценивать морскую, воздушную и подводную обстановку с помощью специальных индикаторов её отображения, которые имеются у штурмана, двух операторов радиогидроакустических подсистем и лётчиков. На них показывается текущее место самолёта с вектором путевой скорости, точки выставленных буев, подрыва ВИЗ, обнаруженные подводные объекты и т.д. Обстановка отображается в виде ассоциативных символов, векторов и окружностей. Часть информации выводится на цифровое табло штурмана. Для удобства работы у штурмана по боевому применению имеется фотоэлектронный карандаш, используя который, он может изменять положение «большого перекрестия» на индикаторе для указания координат точки, в которую необходимо направить самолет,

Создатели Ту-142М огромное внимание уделили навигационному оборудованию, что вполне объяснимо. Противолодочные самолёты применяются одиночно или малыми группами, в процессе слежения они сменяют друг друга, передают полученный контакт, поэтому точное знание своего места просто необходимо. Кроме того, в ППС «Коршун-К» буи не имеют маяков-ответчиков, и места их постановки запоминает ЭВМ, что также предъявляет особые требования к точности навигационных систем. На Ту-142М стоит автономный навигационно-пилотажный комплекс НПК-142М, состоящий из основного и резервного контуров. Он выдает в ППС информацию о координатах самолёта, а также о его курсе, скорости, высоте, угле крена и тангажа. В свою очередь, ППС выдает в НПК-142М информацию для автоматического или полуавтоматического управления полетом в процессе охоты за субмариной.

Основной контур НПК-142М объединяет астроинерциальную систему навигации с астрокорректором и радиоастрокомпасом "Сатурн-72". Последний в состоянии определять истинный курс по радиоизлучению Солнца в любой точке планеты независимо от метеорологических условий. Резервный контур построен на более традиционной базе, в его состав входят, например, доплеровский измеритель скорости и угла сноса ДИСС-7, инерциальная курсовертикаль "Румб-1Б", бортовая аппаратура дальней радионавигации, радиовысотомеры малых и больших высот, автоматические радиокомпасы и др. НПК-142М обеспечивает точность счисления места самолёта при использовании основного контура — 5-10 км независимо от времени полета, а резервного — 5 км за каждый час полета.

На Ту-142М все средства связи объединили в единую бортовую систему «Стрела-142М», предназначенную для обеспечения связи между членами экипажа, с береговыми командными пунктами, надводными кораблями, самолетами, документирования всей принимаемой и передаваемой телекодовой и речевой информации и др, Наличие этой системы позволило в закрытом режиме оперативно обмениваться тактической информацией с взаимодействующими силами.

Системы аварийного спасения экипажа. Для покидания самолёта Ту-142М в случае его аварийной посадки на воду предусмотрены аварийные люки в передней и задней гермокабинах. Сверху фюзеляжа за передней кабиной расположены контейнеры с двумя надувными спасательными плотами ПСН-6А, а около задней кабины — контейнер с надувной спасательной лодкой ЛАС-5М-3. В воздухе экипаж из передней кабины, используя подвижный пол, покидает самолет через входной люк и нишу носовой опоры шасси, которая предварительно выпускается сжатым воздухом. Три гидроаккумулятора обеспечивают работу гидромотора пола в течение 100 с при отказе электросистемы и остановке всех двигателей. Заднюю кабину экипаж покидает в воздухе через входной люк.

Вооружение самолёта Ту-142М состоит из минно-торпедного, бомбардировочного, оборонительного и специального. Агрегаты вооружения подразделяются на группы: подвески (балочные и кассетные держатели), прицеливания и управления сбрасыванием (прицел НКПБ-7, электрический сбрасыватель ЭСБР-70, прибор вариантов сброса, блок установки глубины и др.), управления взрывателями; агрегаты подъема (бомбовые лебедки, балки кассетных держателей) и вспомогательное оборудование. Для поражения подлодок могут применяться противолодочные торпеды АТ-1, АТ-1М, АТ-2, АТ-2М, авиационные ракеты АПР-1, а также глубинные бомбы, в т.ч. атомная 5Ф48 «Скальп».

Оборонительное вооружение состоит из кормовой пушечной установки ДК-12 с двумя пушками АМ-23 (скорострельность — 1250-1350 выстрелов в минуту, начальная скорость снаряда — 680 м/с) и боезапасом 1000 выстрелов, оптического прицела ПС-153К и радиолокационного прицела ПРС-4 «Криптон». Для предупреждения об облучении и противодействия РЛС противника и головкам самонаведения ракет на самолёте установлены станция предупреждения СПО-10 и станция постановки помех СПС-100 «Резеда-А».

Модификация Ту-142МЗ
Со временем шумность атомных подлодок была ещё более снижена, соответственно, для их уверенного обнаружения потребовалось разработать новые средства. Поэтому, ещё в то время, когда шли испытания Ту-142М, гидроакустической части системы «Коршун» стали готовить замену. Во исполнение Постановления ЦК КПСС и Совмина от 4 января 1977 г ВПК приняла решение «О создании системы «Заречье», а ТТЗ на нее было утверждено 22 января 1980 г. По сравнению с «Кайрой» система «Заречье» позволяла получить больший объем гидроакустической информации и повысить эффективность поиска ПЛАРБ. Система обеспечивает параллельную обработку информации от 8 буев в инфразвуковом и звуковом диапазонах частот, а также шумо-пеленгование. Количество каналов приема было увеличено до 108. Введен программный опрос буев, селекция сигналов на фоне помех, в основных режимах поиска стало возможно автоматизированное принятие решения об обнаружении.

В системе «Заречье» используются новые типы буев. К выводу о необходимости замены РГБ-75 и РГБ-15 на единый, объединяющий их функции буй пришли после испытаний, проведенных в 1984 г, В результате разработали пассивный широкополосный (от 2 до 5000 Гц) буй РГБ-16 с более эффективной защитой от гидродинамических помех. Его собственные уровни шумов удалось несколько снизить, что также способствовало лучшему выделению полезного сигнала. Пассивный низкозвуковой буй РГБ-26 поступил на замену не очень удачным РГБ-25 звукового диапазона. РГБ-26 предназначен для слежения за подлодками и их пеленгования в пассивном режиме. И, наконец, буй направленного действия РГБ-36 обеспечивает измерение радиальной скорости подлодки, дальности до нее и пеленга в активном режиме.

Для работы с системой «Заречье» поисково-прицельную систему «Коршун-К» заменили на ППС «Коршун-Н». В её состав вошел автоматический радиокомпас А-ЗП, обеспечивавший прием сигналов как от новых, так и от старых буев. Кроме того, на ППС выполнили ряд доработок, упростивших взаимодействие в экипаже и существенно расширивших номенклатуру сбрасываемых средств при автоматическом расчете прицельных данных. Предусмотрели и новый режим работы «Цикл», позволяющий «проиграть» решение противолодочной задачи на земле.

Помимо модернизации элементов поисковой системы, на самолёте Ту-142МЗ предусмотрели подвеску учебных бомб УПЛАБ, а вместо торпед АТ-2М — торпед УМГТ-1 и ракет АПР-2, провели работы по дальнейшему повышению эффективности средств РЭП, а также несколько изменили состав самолётного оборудования. В силовой установке применили модифицированные двигатели НК-12МП, а в кормовой оборонительной установке — многие элементы, заимствованные с бомбардировщика Ту-22М2, в частности, прицельную станцию и двухствольные пушки ГШ-23 (впрочем, были Ту-142МЗ и со старыми пушками АМ-23). Кроме того, изменения коснулись кабины экипажа, системы заправки топливом в полете, люков отсека вооружения. Новый комплекс получил обозначение Ту-142МЗ (кодовое обозначение НАТО — Bear-F Mod 4).

Тактико-технические характеристики Ту-142М
Размах крыла, м   50.04
Длина самолета,м   53.07
Высота самолета,м   14.47
Площадь крыла,м2   289.90
Максимальная взлетная масса, кг   185000
Тип двигателя   4 ТВД НК-12МП (МВ)
Тяга, кгс   4 х 15000
Максимальная скорость, км/ч   800
Крейсерская скорость, км/ч   705
Скорость барражирования, км/ч   450
Практическая дальность, км   10050
Боевой радиус действия, км   6500
Практический потолок, м   13500
Экипаж, чел   10
Вооружение:  пушечная установка ДК-12 с двумя пушками АМ-23,
 Боевая нагрузка - 8845 кг в 2 отсеках вооружения
 8 ПКР Х-35, торпеды, глубинные бомбы.

Ту-142

Ту-142, Ту-142М, Ту-142М3 – дальний самолёт противолодочной обороны (ДПЛС), один из самых больших в мире. Он предназначен для поиска, обнаружения и уничтожения подводных лодок противника на удалении до 5000 километров от аэродрома базирования, создания и контроля в течение продолжительного времени противолодочных рубежей большой протяженности.

Самолёты Ту-142 последних модификаций – Ту-142-М, Ту-142М3 - продолжают нести службу в составе Северного и Тихоокенского флотов, а также в составе ВВС Индии.
Ту-142 по кодофикации НАТО: Bear-F.
Ту-142М по кодофикации НАТО: Bear-F Mod 3.
Ту-142М3 по кодофикации НАТО: Bear-F Mod 4.

Разработчик - ОКБ Туполева.
Страна – СССР.
Категория: военный, дальний.
Первый полёт - 18 июня 1968 года (экипаж И. К. Ведерникова).

Модификации: Ту-142ЛЛ (летающая лаборатория), Ту-142М, Ту-142МК, Ту-142М3, Ту-142МП, Ту-142МР "Орёл" (для ретрансляционного комплекса резервной системы управления морскими ядерными силами (ПЛАРБ), Ту-142МРЦ, Ту-142МЭ.
Первый Ту-142М выпущен в 1975 году, последний (Ту-142М3) – в 1994 году.
Всего выпущено около 100 экземпляров Ту-142 различных модификаций.
На вооружение авиации ВМФ самолет был принят в 1972 году.

История создания Ту-142

План создания советской противолодочной авиации разрабатывался в конце 1950-х годов.
В то время Военно-Морской Флот СССР не располагал силами, способными решать подобные задачи. Была поставлена цель о необходимости иметь к 1980 году в боевом составе авиации ВМФ 595 противолодочных самолётов.

Самолет разработан Ту-142 ОКБ А.Н.Туполева в конце 1960-х годов на базе стратегического бомбардировщика Ту-95РЦ.
Постановлением ЦК КПСС и Совета министров СССР от 28 февраля 1963 года был задан к разработке дальний противолодочный самолет Ту-142 с поисково-прицельной системой (ППС) "Беркут-95". Её работа обеспечивается в следующих условиях: высота полёта 500-2000 метров, скорость - 350-700 км/ч, удаление от аэродрома до 5000 километров, состояние моря - до 4 баллов, скорость ПЛ - до 35 узлов; глубина погружения - до 400 метров.

Тактико-технические требования выдали ОКБ-156. Эскизный проект рассматривался осенью 1963 года, потом была создана макетная комиссия.
В качестве прототипа был избран Ту-95РЦ.

При проектировании Ту-142 для улучшения взлётно-посадочных характеристик самолёта и приспособления его для работы с грунтовых аэродромов, ОКБ применило новую конструкцию основных стоек шасси с двенадцатиколесными тележками, а также перешло на использование двухщелевых закрылок. Поскольку размеры новой тележки были значительно больше ранее использовавшейся на Ту-95, пришлось значительно увеличить размеры обтекателей гондол под уборку основных стоек. Крыло модернизировали и значительно увеличили его площадь.

Для поиска, обнаружения, классификации и слежения за подводными лодками на самолете была установлена специальная аппаратура. Для регистрации акустического поля подводной лодки на самолете было размещено большое количество радиогидроакустических буев активного и пассивного типа.

В носовой части транслятор из системы "Успех" заменили на поисковую инфракрасную противолодочную систему "Гагара" под обтекателем меньшего размера.
По хвостовому оперению были произведены две доработки. Во-первых, установили переставной стабилизатор, отклоняемый на взлете и посадке. Во-вторых, установили увеличенные по площади рули высоты с самолёта Ту-114, нижняя часть которых из-за кормовой пушечной установки, была отрезана. На концах стабилизатора были установлены новые обтекатели антенной системы "Лира", аэродинамически более приемлемые, чем обтекатели системы "Арфа" на Ту-95РЦ.

Система управления самолётом, её основные и вспомогательные органы были модернизированы. В системы управления рулями высоты, руля направления, и элеронов с помощью тросовых проводок подключены рулевые машины из комплекта автопилота АП-15РЗ.

Были обеспечены ручное и ножное безбустерное управление. Для безударного перехода на этот режим предусмотрены специальные клапана на бустерных механизмах. Электрическое управление триммерами сбалансировано с бустерным управлением. При включении гидроусилителей ГУ-54А электрическое управление триммерами отключается (флетнеры из системы не выключаются). При выключении - электрическое управление триммерами автоматически включается.

Двигатель снабжен системой всережимного автоматического флюгирования (состоит из электрической и гидравлической частей), переводящей лопасти винтов во флюгерное положение при падении крутящего момента на валу двигателя ниже расчётной (по ИКМ).
Кроме автоматической предусматриваются системы ручного флюгирования: аварийная, пневматическая и электрическая.

Топливо для двигателей конструкторами было размещено в 8 кессонных баках (отсеках) крыла, двух мягких баках в центроплане и одном мягком в задней части фюзеляжа. Топливная система состоит из четырех самостоятельных систем, питающих каждая свой двигатель и такое же количество кранов перекрестного питания.

Самолёт Ту-142 был оборудован системой заправки топливом в полёте "Конус" от самолётов-заправщиков М-4. При необходимости срочной посадки для уменьшения посадочного веса может производиться аварийный слив топлива в полёте в течение получаса.

Первая опытная машина Ту-142 №4200 строилась на Куйбышевском авиационном заводе. Самолет впервые поднялся в воздух18 июня 1968 года, пилотировал его экипаж во главе с летчиком-испытателем И.К.Ведерниковым.

Конструктивные особенности проекта самолёта Ту-142:

Ту-142 выполнен по нормальной аэродинамической схеме с высокорасположенным стреловидным крылом большого удлинения (угол стреловидности по 1/4 хорд составляет 35°). На верхней поверхности каждой консоли крыла установлены три аэродинамических гребня, крыло, как и стреловидное оперение, оборудовано антиобледенительной системой, фюзеляж типа полумонокок имеет круглое поперечное сечение, по длине он разделен на две герметичные кабины, отсек радиоэлектронного оборудования и вооружения.

В передней гермокабине оборудованы рабочие места летчиков, бортинженера и операторов радиоэлектронной аппаратуры. Для отдыха членов экипажа во время длительных патрульных полетов оборудован отсек отдыха со спальными местами.

В задней гермокабине находится стрелок кормовой пушечной установки, вооруженной двумя пушками ГШ-23.

Силовая установка самолета состоит из четырех высокоэкономичных турбовинтовых двигателей НК-12 с двухрядными восьмилопастными воздушными винтами АВ-60. Запас топлива во внутренних баках составляет 70 000 кг, самолет оборудован также системой дозаправки топливом в воздухе с неубирающейся штангой.

Модификации Ту-142М и Ту-142М3

В начале 1970-х годов серийное производство Ту-142 было передано на Таганрогский машиностроительный завод. Для отличия от предыдущих машин, самолёт предназначенный для производства в Таганроге получил в ОКБ шифр "ВПМ" (Ту-142М). Его серийное производство в Таганроге началось с 1975 года.

Поисково-прицельная система "Беркут" была заменена на систему "Коршун", которая позволяет осуществлять поиск и обнаружение малошумных подводных лодок нового поколения. Ту-142М имеет более мощную навигационную аппаратуру, автоматизированную систему связи, радиогидроакустическую аппаратуру "Кайра" и магнитометр "Ладога".

На вооружение этот самолёт поступил в 1980 году.
Во второй половине 1980 годов был выпущен самолёт Ту-142М3 с модернизированной поисково-прицельной системой "Коршун" и доработанной радиогидроакустической аппаратурой "Заречье".

На самолете была заново спроектирована кабина экипажа, усовершенствована система заправки топливом в воздухе. Некоторые варианты самолетов этой модификации имеют увеличенные размеры люков отсека вооружения.

Вооружение самолета Ту-142М3 состоит из радиогидроакустических буев, глубинных бомб, противолодочных торпед и управляемых ракет, а также противокорабельных ракет Х-35 с дальностью прицельного пуска 130 километров и массой боевой части 145 килограммов. Оборонительное вооружение состоит из двух авиапушек ГШ-23 и аппаратуры радиоэлектронной борьбы.

Также были разработаны модификации: Ту-142МР - с буксируемой антенной для обеспечения связи с подводными лодками, находящимися в подводном положении, и Ту-142М3-К для воздушных перевозок грузов массой до 20 000 килограммов на расстояние до 9150 километров.

Лётно-технические характеристики самолёта Ту-142М

Размеры:
размах крыла - 50,4 метра;
длина самолета - 53,07 метров;
высота - 14,47 метров;
площадь крыла - 289,9 квадратных метров;

Массы и нагрузки:
взлетная – 185000 килограммов;
Тяга нефорсажная – 15000 кгс;
Масса топлива нормальная – 87000 килограммов;
Боевая нагрузка – 11340 килограммов.

Лётные данные:
крейсерская скорость – 705 км/ч;
максимальная скорость полёта – 800 км/ч;
скорость барражирования – 450 км/ч;
практическая дальность полета – 10050 километров;
длина разбега – 2560 километра;
боевой радиус действия у земли – 6400 километров;
практический потолок – 13500 метров;
число членов экипажа ТУ-142М – 9 человек (штурман, командир, правый летчик, бортинжинер, оператор средств связи (ЗАС), второй и третий штурман, отвечающие за взаимодействие с радиобуями, в задней кабине радист и командир огневых установок (КОУ).
Экипаж ТУ-142МР – 11 человек.

История катастроф Ту-142

6 августа 1976 года Ту-142 из 76 отдельного противолодочного авиаполка дальнего действия (ОПЛАП ДД) выполнял контрольный полёт (лейтенант Хазагеров и инструктор командир эскадрильи майор В. Н. Морозов). Через 15 минут после взлёта были в работе обнаружены неполадки, командир принял решение выполнить посадку, во время которой разломился фюзеляж. Погибли 6 человек.

20 апреля 1984 года два Ту-142 из 310 76 отдельного противолодочного авиаполка дальнего действия (ОПЛАП ДД) (ведущий - командир полка полковник В. И. Зубков, ведомый - капитан А. И. Глот) совершали тренировочный полёт. Через 1 час 15 минут после взлёта в центральной части Охотского моря один Ту-142 внезапно начал снижаться, столкнулся с водой и взорвался.

6 ноября 2009 года в Хабаровском крае в акватории Каменного ручья Татарского пролива потерпел крушение противолодочный самолет Тихоокеанского флота (ТОФ) России. Он выполнял учебно-тренировочный полёт
На его борту находились 11 человек, все погибли.

Официальный сайт компании ОАО "Туполев ": http://www.tupolev.ru/Russian

Túpolev tu-142 - Wikipedia, la enciclopedia libre

Википедия todavía no tiene una página llamada «Túpolev tu-142».


Busca Túpolev tu-142 en otros proyectos hermanos de Wikipedia:
Wikcionario Wikcionario (diccionario)
Wikilibros Wikilibros (учебные пособия / учебные пособия)
Wikiquote Wikiquote (citas)
Wikiviajes Wikisource (библиотека)
Wikinoticias Wikinoticias (noticias)
Wikiversidad Wikiversidad (contenido académico)
Commons Commons (imágenes y multimedia)
Wikiviajes Wikiviajes (viajes)
Wikidata Wikidata (дата)
Wikiespecies Википедии (виды)
  • Comprueba У Comprueba si есть условное обозначение правильной формы, правильной и правильной, в том числе и в Википедии, и в переводе на новую страницу.Си-э-э-э-э-э-э-э-э, правильно и правильно, Викимедиа donde quizás podrías encontrarla.
  • Busca Busca «Túpolev tu-142» и текстовые сообщения из Википедии.
  • Nuvola apps fonts.png Консультация по художественному оформлению «Túpolev tu-142».
  • Enlaces Busa las páginas de Wikipedia que tienen включает в себя «Túpolev tu-142».
  • ¿Borrada? Сюй хабиас креадо ла паджина кон эсте номбре, лимпия каше де ту навегадор.
  • Symbol delete vote.svg También puede que la página que buscas haya sido borrada.

Si el artículo incluso así no existe:

  • Crear la página Crea el artículo utilisando nuestro asistente o solicita su creación.
  • Traducir Puedes traducir este artículo de otras Wikipedias.
  • Aviso Ru Wikipedia únicamente pueden incirse textos enciclopédicos y que tengan derechos de autor совместимые с лицензией Creative Commons Compartir-Igual 3.0. Нет информации о правах ребенка.
  • Ten en cuenta Ten en cuenta también que:
    • Статьи об информации и информации serán borrados - версия «Википедия: Эсбозо» -.
    • Искусство публикации и автопромышленность serán borrados - версия «Wikipedia: Lo que Wikipedia no es» -.
,

Tupolev Ту-142 - Википедия, энциклопедия ливра

Оригем: Википедия, энциклопедия ливра.

Ум Туполев Ту-142 Советский.

O Tupolev TU-142 (Designação NATO: Bear F / J ) - бомбардировщик бывшего Союза советских войск.

O Tupolev Tu-142 surgiu como uma variante do Tu-95 da Força Aérea russa, предназначенный для проведения воссоздания Маритимо для AV-MF. Ambos os modelos, contudo, sao conhecidos no Ocidente pela designação Медведь (Urso).Аккредитация на первоочередных задачах. Медведи-да-Маринья (AV-MF) Теннис, как правило, и опыт, и опыт, и опыт, и опыт, и мореплавания, и другие. ASW, ECM / ESM и ориентированный круиз. О медвежьих работах 1961 года, в том числе и в 1967 году, для идентификации в высшей степени особенного, доброго и доброго прошлого, фотографии американского гражданина США (Guard Cost), фотографа США, Туполев, военнослужащий и военный совет. о Артико. Прошлое о том, что ты не знаешь, что ты делаешь, когда ты делаешь это?Конвертируйся в медведь А, в том числе характерные для тебя, но радужные и вооруженные силы (Conhecido na OTAN como Short Horn) - большой кусок радиолокационного изображения Большой луковицы. Аэродинамические коммюнике на земле. Alguns Tupolev não возможна в виде torreta na cauda, ​​как правило, не имеет большого значения, ассоциируется с Tu-126, com equipamentos especializados de Vigilância. Основное назначение состоит в том, чтобы сделать все возможное для того, чтобы отправиться в путешествие по длинным районам, военным круизам.O Bear Eé uma autêntica variante de rechecimento marítimo, semelhante ao Bear A, utilisando o Сравнение параметров бомбы для транспортировки или создания камер, дополнительных, внушительных и дополнительных возможностей. O Bear Féma versão ASW, commas ofensivas, vista pela primeira vez em 1970. [1]

  • Ту-142
  • Ту-142М
  • Ту-142МК
  • Ту-142МК-Е
  • Ту-142МЗ
  • Ту-142МЗ-К
  • Ту-142МП
  • Ту-142МР
  • Ту-142ЛЛ
Ex-operadores

нотас

  1. a b Фридман 2006, с.164.
  2. 9009 a b Eden 2004, p. 488.
  3. ↑ Donald & Lake 2000, p. 426.

Ссылка

  • Фридман, Норман (2006). Руководство военно-морского института по системам военно-морского оружия . Аннаполис, штат Мэриленд: Военно-морской институт печати. ISBN 978-1-55750-262-9.
  • Eden, Paul, ed. (2004). Энциклопедия современной военной авиации . Лондон: Янтарные Книги.ISBN 1-904687-84-9.
  • Дональд, Дэвид; Лейк, Джон (2000). Энциклопедия Мировой Военной Авиации . Нью-Йорк: Барнс и Нобл. ISBN 0-7607-2208-0.
,

Tupolev Tu-142 - Wikipedia bahasa Индонезия, энциклопедия bebas

Tupolev Tu-142 Krivchikov 2007.jpg

Tupolev Tu-142 (Россия: Туполев Ту-142; НАТО pelaporan nama: Bear F / J) adalah pesawat pengintaian maritim bermesin turboprop Дан Песават perang Анти-Капал Селам (ASW) Берасал Дари Пембом Стратег-Турброп 95.

Sebuah varian komunikasi khusus dinamakan Tu-142MR ditugasi dengan tugas komunikasi jarak jauh dengan kapal selam rudal balistik Советский. Ту-142 диранганг оле биро десан Туполев, дан дипродукси олег Куйбышевский авиационный и таганрогский машиностроительные заводы 1968-1994 гг.Себелумня диоперасикан олег ангкатан лаут советский дан ангкатан удара украина, ту-142 саат ини дигунакан денган ангкатан лаут россия дан индия.

Karakteristik umum [sunting | sunting sumber]

  • Кру: 11-13
  • Panjang: 53,08 м (162 фута 5 дюймов)
  • Lebar sayap: 50,00 м (167 футов 8 дюймов)
  • Tinggi: 12,12 м (39 футов 9 дюймов)
  • Площадь участка: 311,10 м² (3 348,76 фут ²)
  • Berat kosong: 90.000 кг (198.000 фунтов)
  • Макс. Берат Лепас Ландас: 185.000 кг (407,848 £)
  • Силовая установка: 4 × Кузнецов турбовинтовой НК-12МП, 11,033 кВт (14,795 л.с.), массирующая,

Prestasi [sunting | sunting sumber]

  • Кечепатан максимум: 925 км / ч (500 узлов, 575 миль в час)
  • Круиз Кечепатан: 711 км / ч (384 уз, 442 миль в час)
  • Радиус температуры: 6,500 км (3,454 нм, 3,977 миль)
  • Лаянан Лангит-Лангит: 12.000 м (39.000 Каки)
  • Дональд, Дэвид; Лейк, Джон (2000). Энциклопедия Мировой Военной Авиации .Нью-Йорк: Барнс и Нобл. ISBN 0-7607-2208-0.
  • Eden, Paul, ed. (2004). Энциклопедия современной военной авиации . Лондон: Янтарные Книги. ISBN 1-904687-84-9.
  • Фридман, Норман (2006). Руководство военно-морского института по системам военно-морского оружия . Аннаполис, штат Мэриленд: Военно-морской институт печати. ISBN 978-1-55750-262-9.
  • Гордон, Ефим (2005). Туполев Ту-95 / -142 . Северная ветвь, Миннесота: специализированная пресса.ISBN 978-1-932525-00-7.
  • Гордон, Ефим; Дэвисон, Питер (2006). Туполев Ту-95 Медведь . Warbird Tech. 43 . Северная ветвь, Миннесота: специализированная пресса. ISBN 978-1-58007-102-4.
  • Гордон, Ефим; Миллер, Джей; Ригмант, Владимир (1998). Туполев Ту-95 / -142 "Медведь": российский межконтинентальный тяжелый бомбардировщик . Aerofax. Хинкли, Великобритания: Midland Publishing. ISBN 978-1-85780-046-3.
  • Спинарди, Грэм (1994). От Polaris до Trident: разработка технологии баллистических ракет флота США . Кембридж, Великобритания: издательство Кембриджского университета. ISBN 978-0-521-41357-2.
,

Ту-142 - Википедия, wolna энциклопедия

Ilustracja
датчанин podstawowe
Państwo ЗСРР
Producent zakłady Aviakor, później zakłady w Taganrogu
Конструктор biuro konstrukcyjne Tupolewa
Тип Samolot patrolowy
Konstrukcja металова
Залога 10 osób
Historia
Данные облоту 18 czerwca 1968
Lata produkcji от 1972
Dane techniczne
Напенд 4 х silniki turbośmigłowe NK-12MP
Moc 4 × 8 948 кВт (макс. 11 186 кВт)
Wymiary
Rozpiętość 50,04 м
Długość 53,07 м
Wysokość 12,59 м
Powierzchnia nośna 289,9 м²
Маса
Własna 90 000 кг
Стартова 185 000 кг
Osiągi
Prędkość макс. 855 км / ч
Prędkość przelotowa 740 км / ч
Пулап 12 000 м
Zasięg без танковании в Паутирзу - 9150 км
Długotrwałość lotu без танкования с поветсу - 12,6 год.
z jednokrotnym tankowaniem w powietrzu - 17 Godz.
Розбиг 2540 м
Dane operacyjne
Узброение
торпеды, Bomby Głębinowe, Boje Hydroakustyczne, Rakietotorpedy, мин
Użytkownicy
Ilustracja Роя, Ilustracja Инди, Ilustracja Украина

Ту-142 (рос. Ту-142 в кодексе НАТО - Bear-F Mod 1) - Радужский / Русский язык самок далекого рассказа и истории округа, национальный совет по стратегическим вопросам Ту-95. Oba napędzane przez śmigła przeciwbieżne.

Prace nad Tu-142 rozpoczęto w 1963 roku [1] , znacznie modyfikując and przerabiając konstrukcje bombowca Tu-95RC. Zmieniono konstrukcje skrzydła, klapy, w układ sterowania zainstalowane wzmacniacze bezzwrotne, usunięto stanowiska strzeleckie.Kadłub został wykonany jako całkowicie hermetyczny. Całkowicie zmieniono wyposażenie. Samolot otrzymał ten sam co Ił-38 система poszukująco-celowniczy Bierkut-95 . Pierwszy prototyp wystartował w 1968, a 1972 roku samolot oficjalnie przyjęto do lotnictwa morskiego ZSRR. В 1972 году проект был проделан в настоящее время, когда самолеты Ту-142М (код НАТО - Bear-F Mod 2) в настоящее время в системе Korszun . Później powstało jeszcze wiele modyfikacji samolotu.

  • Ту-142М (название страны, код НАТО - Bear-F Mod 3) - программное обеспечение для магнитных измерений и исследований состояния государства-ученого на государственном уровне.
  • Ту-142МП - выпуски в новую систему poszukująco-celowniczy Atlantyda .
  • Ту-142МЗ (код НАТО - Bear-F Mod 4) - zmodernizowano система poszukująco-celowniczy Korszun-N oraz система радиогидроакустический Zarieczje .
  • Ту-142МР (код НАТО - Медведь-J) - wersja nie przeznaczona do zwalczania okrętów podwodnych. Pełni rolę retranslatora czyli zapewnia łączność np. общеизвестно от zanózą zanurzonego okrętu podwodnego.
  • Tu-142MN - planowana modernizacja Tu-142, zamierzano instalacje nowego systemu poszukująco-celowniczy Nowełła .Modernizacje jednak wstrzymano.

Załogę samolotu stanowi 10 ludzi. Płatowiec идёт наравне с Ту-95МС и на верёвках до 1,75м.

  • Наперед: Taki jak w Tu-95MS - 4 silniki turbośmigłowe NK-12MP o mocy maksymalnej 11 186 кВт każdy. Silżż sil sil sil sil sil sil sil waś sil sil silwawa waśigigś. .Wawawaśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśśś sil sil silś sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil sil С СІЛНІ СЛ (ТУР)
  • Wyposażenie - Stacja radiolokacyjna visiblewacji dookrężnej początkowo Bierkut-95, później Korzun-N. Система zakłóceń elektronicznych, wyrzutnie pułapek cieplnych и radiolokacyjnych.Система łączności satelitarnej.
  • Uzbrojenie - broń znajduje się wewnątrz dwóch komór. Samolot może w nich przenosić boje hydroakustyczne, торпеда, бомбардировщик, ракиетоторпедия, мин. Samolot może też służyć do stawiania min, lub do zrzucania tratw ratowniczych rozbitkom.
  • Rosja - według szacunków, w 1990 r. posiadała około 55 samolotów Ту-142М и килька Ту-142МР.
  • Indie - posiadają 8 samolotów Tu-142MK (Wersja eksportowa Tu-142M) [2] .Обзор подписан контракт на закупку Boeingów P-8 Poseidon. Самолеты те майские часы Ту-142 [3] .
  • Украина - по розпаду ЗСРР отржимала 2 egzemplarze Ту-142МР
  1. ↑ Петр Бутовски, Lotnictwo Wojskowe Rosji Tom II, Варшава, Wydawnictwo Lampart & Piotr Butowski s.73-74, 1995, ISBN 83-86776-14-5
  2. Tupolew Tu-142 , www.hudi.republika.pl [источник 2017-11-27].
  3. Indie planują zakup kolejnych P-8I , "Lotnictwo", № 11 (2010), с. 4, ISSN 1732-5323
  4. ВМС Индии покидают флот Ту-142М , «Ежемесячные ВВС», № 5 (2017), с. 6, ISSN 0955-7091
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
