Ан-124 «Руслан» — самый большой в мире серийный самолёт . Чёрт побери

Мир авиагрузоперевозок похож на обычную доставку тяжёлых грузов, только вместо грохочущих фур, разбивающих асфальт, в небе летят красавцы-гиганты. Самолёты-тяжёловесы переносят на тысячи километров многотонные бурильные установки, агрегаты, машины и технику. Когда нет возможности или времени отправить груз по воде или по земле на помощь приходит тяжёлая транспортная авиация.

Лидером среди небесных грузовиков по праву считается Ан-124 «Руслан». Это самый большой в мире серийный грузовой самолёт. Крупнейшим оператором Ан-124 является российская авиакомпания «Волга-Днепр».

В июне этого года мне удалось присутствовать на уникальной транспортировке. 100-тонное колесо гидротурбины для Усть-Среднеканской ГЭС было доставлено «Русланом» из Питера в Магадан.



Самолёт Ан-124 «Руслан» создавался в первую очередь для воздушной транспортировки мобильных пусковых установок межконтинентальных баллистических ракет. Первый полёт опытный образец совершил 24 декабря 1982 года в Киеве.

Первым использованием грузового потенциала самолёта в гражданских целях стала доставка в 1985 году на опытном экземпляре «Руслана» 152-тонного карьерного самосвала «Юклид» из Владивостока в Полярный (Якутия). Машину перевезли в два рейса.

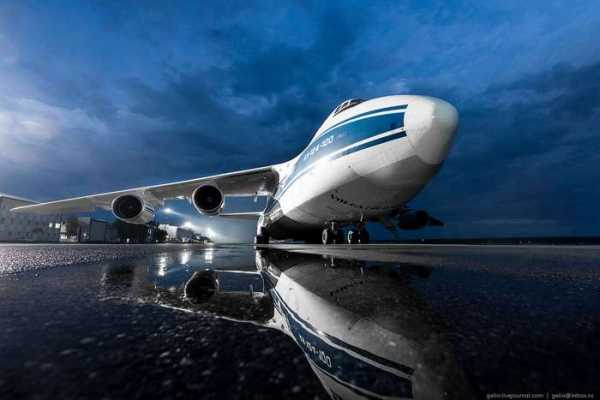

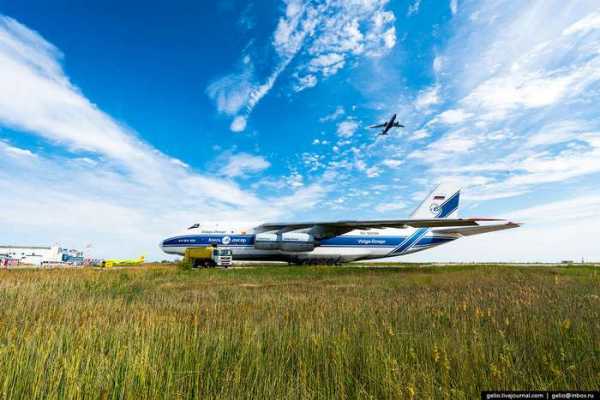

Масштабы Ан-124 поражают: длина самолёта — 69 метров.

Если взять за основу Airbus A-320, то Ан-124 будет длиннее почти в два раза.

Высота самолета — 21 метр. Это как 7-этажный дом.

Размах крыла составляет 73 метра. К примеру, это ширина Красной площади в Москве.

По сочетанию характеристик Ан-124 позже уступил только другому детищу Антонова — Ан-225 «Мрия». Её потенциальная грузоподъёмность составила 225 тонн (против максимальных 150 тонн у «Руслана»), а длина грузового отсека — 43 метра (36,5 метра у Ан-124). Однако «Мрию» создали как самолёт специального назначения и выпустили в единственном опытном экземпляре.

Два же авиазавода — ульяновский и киевский — собрали, в общей сложности, 56 самолетов Ан-124.

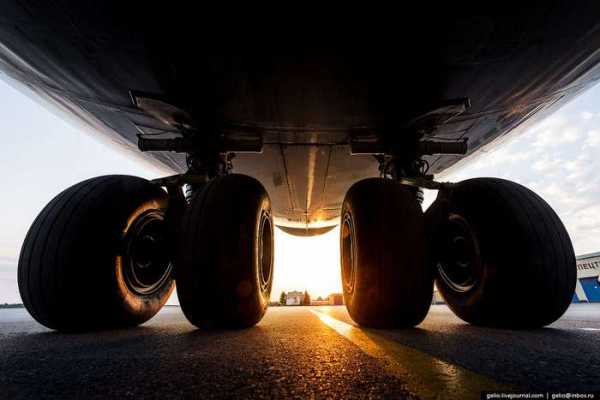

Многоопорное шасси, снабжённое 24-мя колёсами, позволяет эксплуатировать Ан-124 с грунтовых ВПП, а также изменять угол наклона фюзеляжа, что облегчает проведение погрузок.

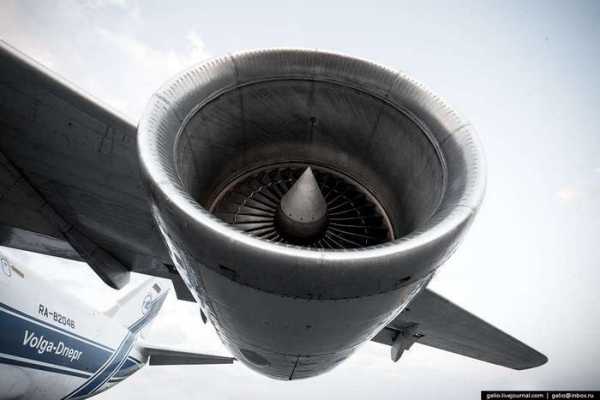

На самолёте установлено 4 двигателя Д-18Т.

На взлётном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 4-х двигателей составляет 93,6 тонны (920 кН). Можно предположить, что каждый двигатель на взлётном режиме развивает мощность около 12 500 лошадиных сил!

Максимальная скорость самолета составляет 865 км/ч. Практическая дальность — 4500 км, перегоночная дальность — 16500 км.

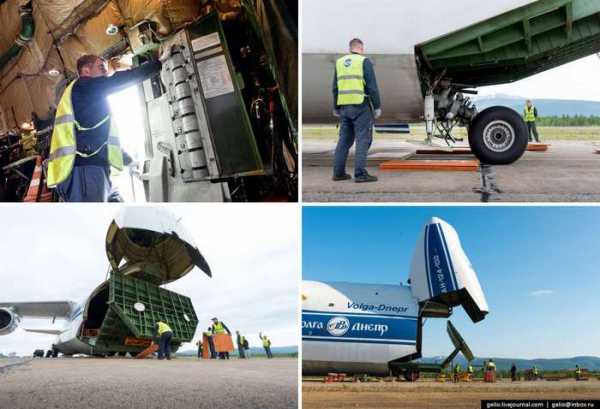

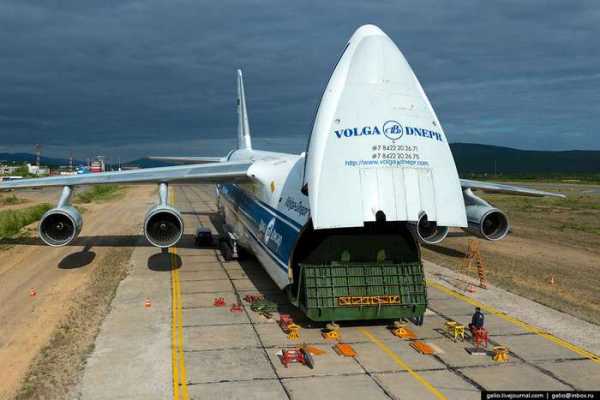

Особенностью конструкции самолёта является наличие двух грузовых люков в носовой и в хвостовой частях фюзеляжа, что облегчает и ускоряет процессы погрузки грузов, — в частности груз в АН-124 можно загружать или выгружать одновременно с носа и хвоста.

Открытие переднего грузолюка производится поэтапно с пульта управления: открываются замки носовой части, открывается носовая часть, выпускаются вспомогательные опоры, производится «приседание» самолёта (передние стойки шасси выкатываются вперёд), открывается передняя рампа, раскладываются средний трап и гермотрап.

В июне 2016 года Ан-124-100 «Руслан» авиакомпании «Волга-Днепр» доставил рабочее колесо гидротурбины из Санкт-Петербурга (где его произвел завод-изготовитель «Силовые машины») в Магадан для Усть-Среднеканской ГЭС.

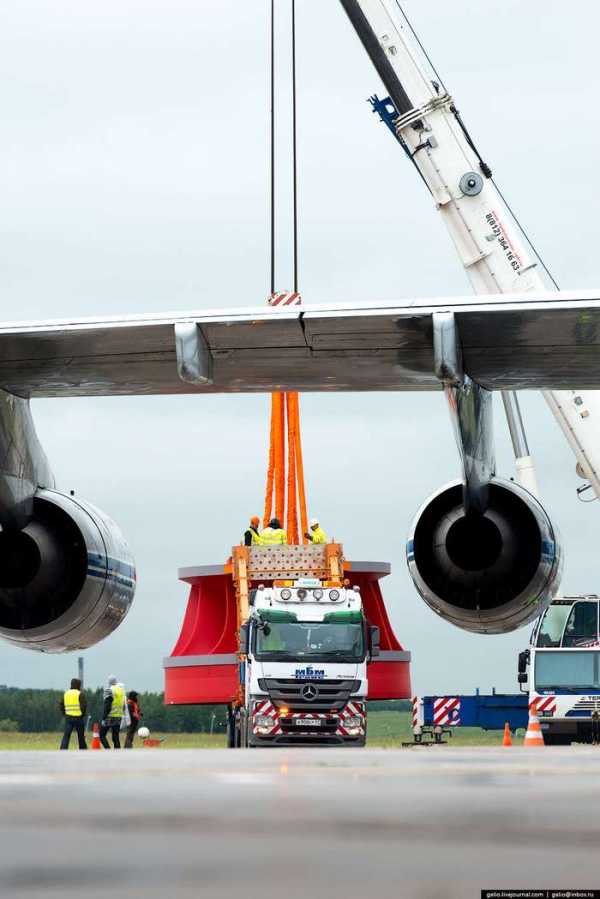

Погрузка производилась в аэропорту Пулково

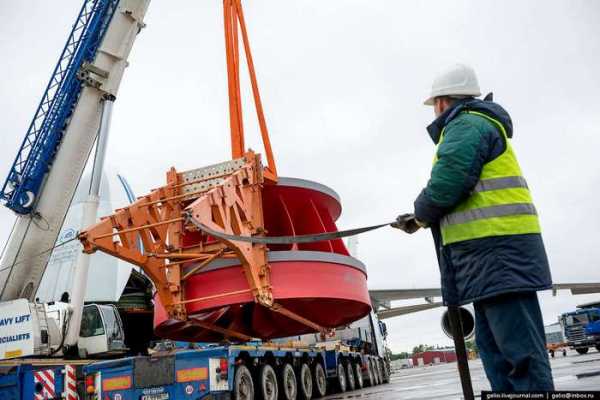

Для транспортировки колеса гидротурбины использовалось оборудование, распределяющее вес груза по полу грузовой кабины. Это как для передвижения по снегу нужны снегоступы. Также важно закрепить груз в грузовой кабине (зашвартовать). Неправильное решение этих задач чревато повреждением конструкции ВС и даже авиакатастрофой.

Общий вес груза вместе с упаковочным оборудованием и оснасткой составил 115 тонн.

Подготовка к перевозке рабочего колеса диаметром около 6 метров велась полгода.

Длина грузовой кабины «Руслана» 36,5 м, ширина — 6,4 м, высота — 4,4 м.
Здесь могут поместиться 4 вертолёта Ми-8, вагон метро или даже самолёт Сухой Суперджет 100 (конечно без крыльев и хвостового оперения). Ракета-носитель «Ангара» тоже войдёт вся без остатка, но только в базовой комплектации.

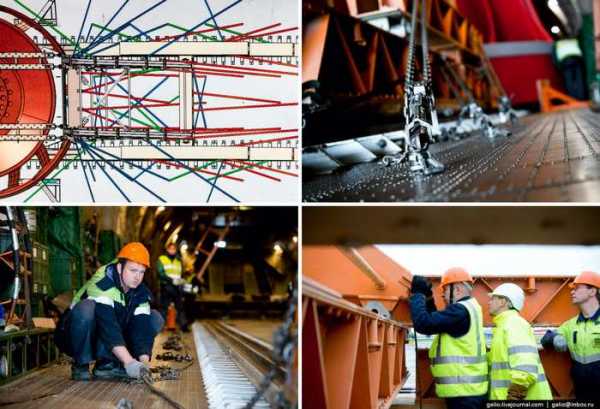

Самолёт оснащён погрузочно-разгрузочным, швартовочным оборудованием и бортовыми передвижными мостовыми кранами.

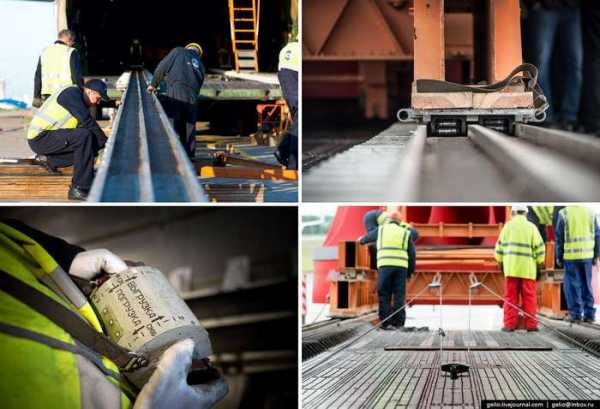

Система для погрузки грузов массой до 120 тонн состоит из эстакады, рельсовой системы и ходовых элементов, двигающихся по рельсовой системе. Эстакада служит своеобразным продолжением плоскости пола грузовой кабины. Рельсовая система задаёт направление движения и распределяет нагрузку.

Работа технической бригады. Штатный состав — 8 человек. Но в связи с тем, что в Питере выполнялась уникальная погрузка, дополнительно привлекалось ещё 6 человек.

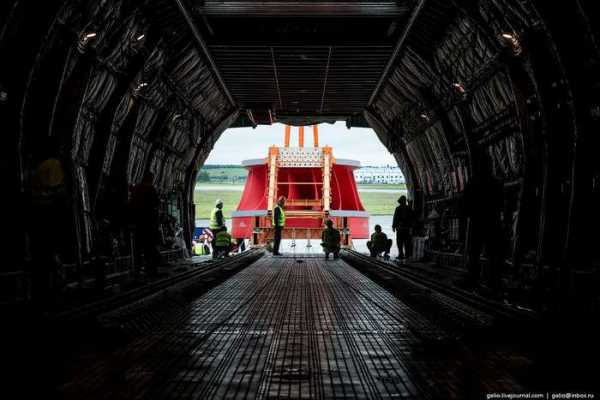

После перемещения рабочего колеса на эстакаду груз лебёдкой затянули в грузовую кабину «Руслана» и зашвартовали.

Погрузка продолжалась почти 10 часов.

К взлёту готов!

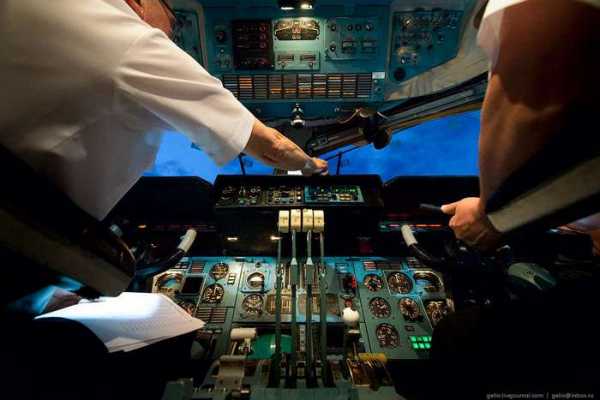

Кабина лётного экипажа Ан-124.

Экипаж «Руслана» состоит из 8 человек: командир, помощник командира, штурман, старший бортинженер, бортинженер по АО, бортрадист, 2 оператора погрузочно-разгрузочных работ.

Штурвал командира самого большого серийного самолёта на планете.

Управление самолётом бустерное, т.е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолётом вручную невозможно. Поэтому применено четырёхкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жёстких тяг и тросов.

Рычаг управления двигателеми (РУД).

«Руслан» — первый советский самолёт, оснащённый бортовой автоматизированной системой, которая проверяет параметры работы всех агрегатов, а также следит за тем, выполнял ли экипаж «Руководство полётной эксплуатации».

Автоматика определяет максимально допустимый взлётный вес, в зависимости от аэродрома, защищает самолёт от выхода на закритические режимы.

Самолёт имеет две палубы. Нижняя палуба — грузовая, верхняя — кабина пилотов и пассажирский отсек. При этом пройти в кабину пилотов из пассажирской кабины невозможно — они разделены крылом и у них раздельная герметизация.

В самолёте предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.

Связь пассажирской кабины с кабиной пилотов.

Рабочее колесо гидротурбины везли с двумя посадками — в Нижневартовске и Якутске. Это было необходимо для дозаправки и отдыха экипажа.

Общая длина маршрута составила 6500 км.

Первая посадка в Нижневартовске.

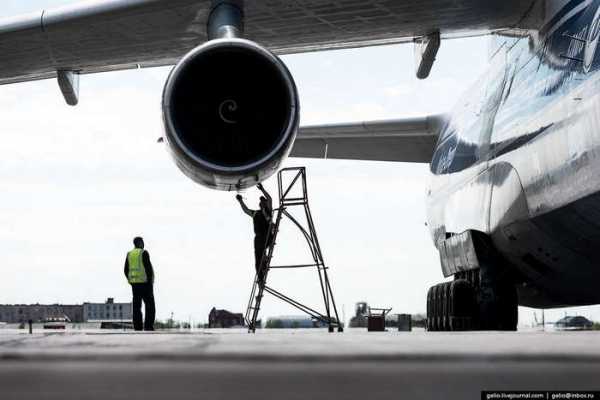

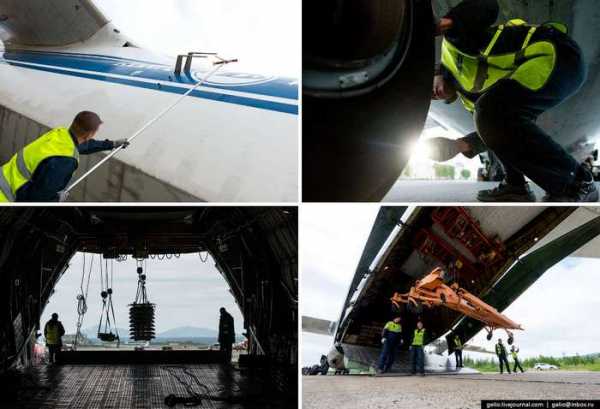

После каждой посадки производится осмотр воздушного судна.

У «Руслана» уникальное водило (тягач). Его перевозят с собой и достают из грузового отсека в каждом аэропорту, чтобы отбуксировать самолёт.

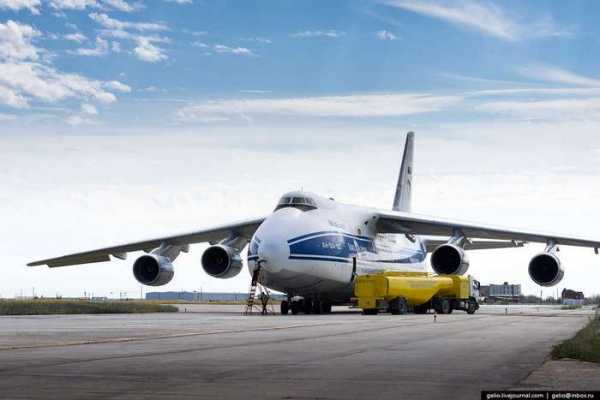

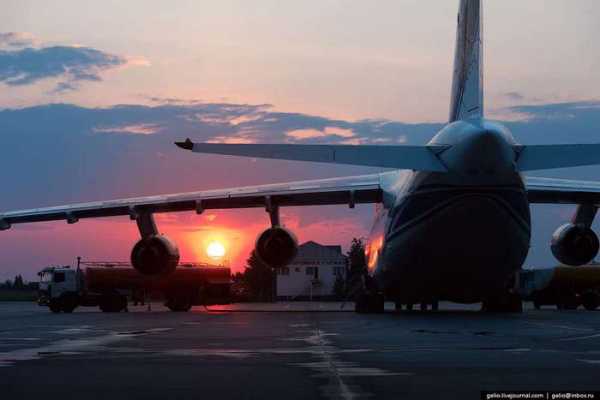

Время заправки такого самолёта колеблется в диапазоне от получаса до полутора суток, а количество необходимых заправщиков колеблется от 5 до 40 в зависимости от их вместимости.

Максимальная масса заправляемого топлива ограничена максимальной взлётной массой самолёта и составляет 212,3 тонны.
Расход при максимальной загрузке — 12,6 тонны/час. При этом до выхода на эшелон расход топлива увеличивается до 17 тонн/час.

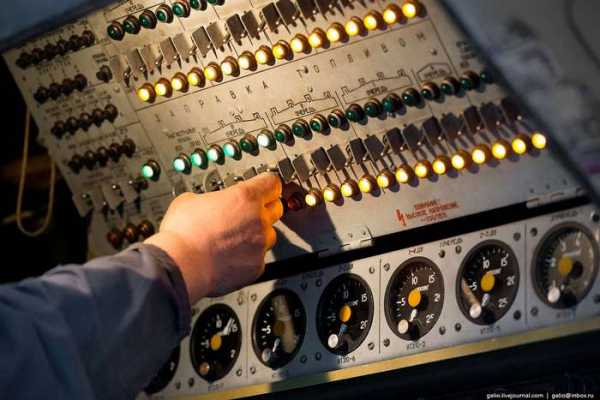

Топливозаправочный щиток.

Во время заправки техник следит за равномерностью распределения топлива по бакам самолёта. На фото происходит открытие (закрытие) кранов соответствующих баков. Внизу указатели количества топлива.

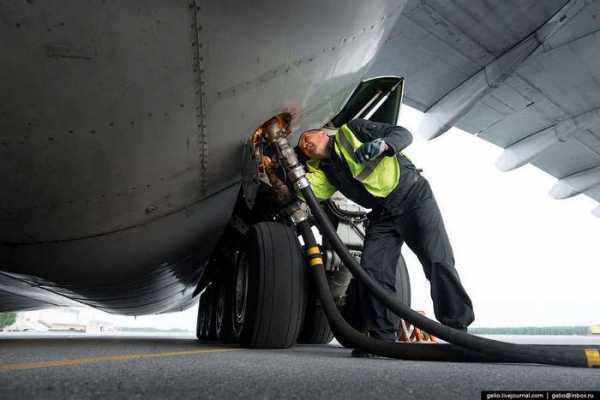

Самолёт имеет систему заправки через 4 горловины, расположенные в гондолах главных стоек шасси. Также возможна заправка через 2 горловины, расположенные на верхних частях крыльев.

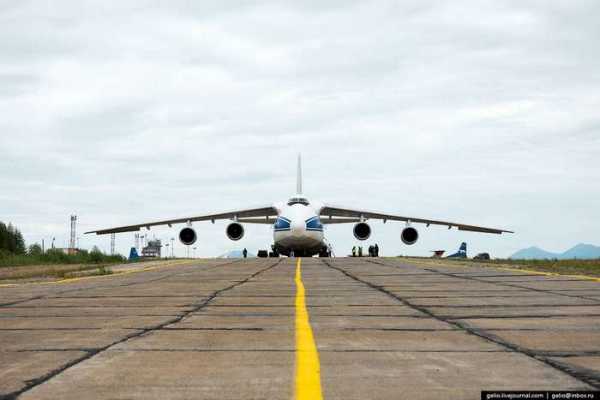

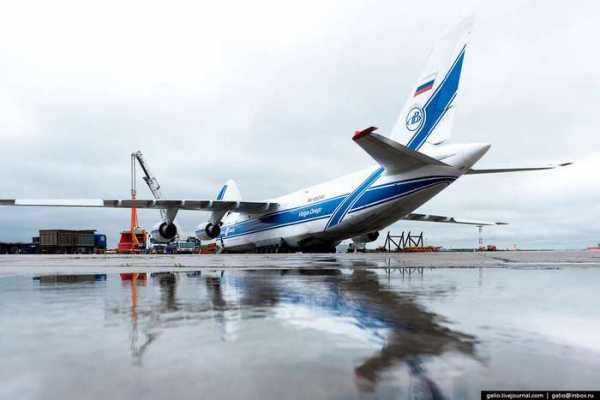

Посадка в Якутстке.

Случается, что у аэропорта нет соответствующей стоянки для столь большого самолёта, и его ставят прямо на запасной ВПП.



Конечная точка маршрута — Магадан.

Разгрузка происходит по той же схеме, что и погрузка только наоборот.



Выпущенные в советские годы «Русланы» до сих пор покоряют небо. Лётную годность им продлевают на ульяновском авиазаводе «Авиастар-СП».

В версии Ан-124-100 грузоподъёмность увеличена на 30 тонн. Ресурс конструкции модернизированного «Руслана» установлен в 50 тысяч лётных часов, 10 тысяч полётов и 45 календарных лет.

Однако авиаперевозчики всё чаще заявляют о том, что возобновление выпуска воздушных гигантов необходимо было начать уже давно: после 2025 года самолёты начнут массово списываться.



chert-poberi.ru

Ан-124 «Руслан»

    Тяжелый дальний военно-транспортный самолет Ан-124 «Руслан», созданный в ОКБ имени О.К.Антонова, на сегодняшний день самый большой серийный самолет военно-транспортной авиации (ВТА) в мире. Он предназначен для перевозки на большую дальность штатной боевой и обеспечивающей техники мотострелковой и воздушно-десантной дивизии, парашютного десантирования грузов и боевой техники с расчетами (экипажами), перевозки крупногабаритных и тяжелых народно-хозяйственных грузов.
    Предшественником Ан-124 является военно-транспортный самолет Ан-22 «Антей», создание которого, было, безусловно, значительным достижением авиационной промышленности Советского Союза. Появление в 1965 г. Ан-22 стимулировало США, не желавшие уступать своего первенства в самолётостроении, на создание более тяжёлого самолёта С-5А «Гэлакси» («Галактика»). В свою очередь, американский супергигант вызвал ответные меры. Так, в постановлении советского правительства №564-180 от 21 июля 1966 г. «Об основных направлениях развития авиационной техники и вооружения на 1966 — 70 гг.» была сформулирована задача повышения грузоподъёмности отечественных военно-транспортных самолётов до 100—120 т. Разработка же будущего «Руслана» началась спустя два месяца после подписания соответствующих приказов Министерства авиационной промышленности. Курировать проектные работы стал А.Я.Белолипецкий — главный конструктор ОКБ Олега Константиновича Антонова.
    В начале 1970-х гг. киевляне предложили заказчику проекты трёх тяжёлых самолётов: «122», «124» и «126». Сначала поставленную задачу хотели решить максимально простым путем. В проекте самолёта «122» (Ан-122) грузоподъёмностью 80 т использовался фюзеляж Ан-22, но со стреловидным крылом, Т-образным оперением и четырьмя двухконтурными ТРД тягой по 25 тс. Но его практически сразу отклонили как бесперспективный. Последний проект, «126-й», грузоподъёмностью 140 т, представлял собой шестидвигательный гигант с грузовой кабиной длиной 37,5 м, шириной 6,4 м, высотой 4,4 м и с высокорасположенным горизонтальным оперением на киле.
    В начале 1972 г. военные, учтя предупреждение ЦАГИ о чрезмерном риске создания подобного самолёта, решили выбрать вариант «124», который мог обеспечивать транспортировку практически любой отечественной боевой техники. Первое постановление правительства о создании Ан-124 (изделие «200») было подписано 2 февраля 1972 г., и спустя год заказчику был представлен макет «Руслана».
    Однако «изделие 200» не имело значительных преимуществ перед американским С-5А, и проект пришлось полностью переработать. Большую роль в этом сыграл П.В.Балабуев, в то время первый заместитель генерального конструктора. Его доводы оказались столь убедительны, что в 1976 г. O.K.Антонов принял решение о полной переработке проекта. Следует отметить, что весной того же года на рассмотрение заказчика был предъявлен технический проект многоразовой космической системы «Буран», в котором предполагалась доставка орбитального корабля на космодром с помощью самолётов ЗМ-Т и Ан-124. Последний, видимо, и представлял собой одну из первых модификаций «Руслана».
    Новые требования к самолёту, получившему обозначение «400», утвердили постановлением правительства №79-23 в январе 1977 г. На переработку первого варианта Ан-124 ушло почти пять лет. В ходе проектирования было проанализировано свыше 500 возможных компоновок самолёта, а в аэродинамических трубах исследовали около 200 моделей. Для облегчения планёра и снижения аэродинамического сопротивления изготовили прессованные панели крыла длиной до 28 м и крупногабаритные панели фюзеляжа, использовали новые конструкционные материалы, включая композиционные. Всё это в совокупности с суперкритическими профилями крыла дало возможность улучшить крейсерское аэродинамическое качество машины на 20%, а весовую отдачу по полезной нагрузке — почти на 15%. Более толстое крыло позволило увеличить внутренние объёмы и соответственно запас топлива.
    Удалось снизить удельный расход топлива двигателями, повысить точность навигационного оборудования и трудоёмкость техобслуживания машины (по сравнению с Ан-22 — в несколько раз). Применение электродистанционной системы управления (ЭДСУ) позволило значительно уменьшить запасы продольной устойчивости и облегчить машину на 3,7 т. Отказались от весовой балансировки рулей и элеронов, а также противофлаттерных грузов, передав функцию подавления колебаний ЭДСУ. Это сэкономило ещё 3 т.
    Снизить вес планёра позволило и размещение горизонтального оперения не на киле, как на американских С-141, С-5А и отечественном Ил-76, а на фюзеляже.
    Пожалуй, единственным наследственным признаком нового воздушного «грузовика» стало шасси с независимой подвеской опор и индивидуальными механизмами его уборки.
    Задание на разработку турбовентиляторного двигателя (ТВлД) взлётной тягой свыше 20 тс получили запорожские моторостроители. Но в СССР не имелось опыта создания двигателя такой тяги с большой степенью двухконтурности, поэтому за основу были взяты американские TF-39 самолета С-5А. Но это были военные двигатели, имевшие небольшой ресурс, а для самолета, применяемого и в гражданских целях, требовался ТВлД с высоким ресурсом, сокращавшим простои машин. Была предпринята попытка купить небольшую партию английских двигателей RB.211-22 компании «Роллс-Ройс», для последующего копирования, но англичане были согласны продать лишь большую партию, которой хватило бы для оснащения практически всех запланированных к постройке Ан-124.
    Тогда советские моторостроители решили сами разработать двигатель для Ан-124, и за основу был взят двигатель Д-36, недавно созданный для пассажирского авиалайнера Як-42. Д-36 и послужил прообразом будущего Д-18Т. Он сохранил тот же удельный расход топлива (0,34 кг/кгс) и степень двухконтурности (5,6), что и у предшественника, но возросли степень повышения давления в компрессоре с 20 до 26 и температура газов перед турбиной. Лётные испытания и доводка Д-18Т проводились в ЛИИ на летающей лаборатории Ил-76 параллельно с испытаниями «Руслана». Несмотря на тщательную доводку двигателя, один из главных его недостатков — малая газодинамическая устойчивость, иногда приводившая к помпажу, — сохранился надолго.
    Особенностью Ан-124 стало применение впервые в отечественной практике двух грузовых люков: традиционного хвостового и переднего, с откидывающейся вверх носовой частью. Это весьма упростило погрузочно-разгрузочные операции, особенно грузов большой длины.
    Первые опытные экземпляры самолёта собрали в Киеве на заводе «Авиант». Выкатка первого опытного экземпляра Ан-124 из сборочного цеха состоялась 24 октября 1982 г.
    Свой первый полет опытный образец «Руслана» (СССР 82002, № 318) совершил 21 декабря 1982 г. в Киеве. Машину поднял экипаж в составе летчиков-испытателей В.И.Терского (командир корабля) и А.В.Галуненко, бортинженеров А.М.Шулещенко и В.М.Воротникова, штурмана А.П.Поддубного, бортрадиста М.А.Тупчиенко, ведущих инженеров по испытаниям М.Г.Харченко и B.C.Михайлова.
    Серийное производство самолета было развернуто на КиАПО и Ульяновском АПК АО «Авиастар».
    Ан-124 вернул СССР лидерство в тяжелой транспортной авиации, лишив Lockheed C-5 Galaxy титула самого большого самолета в мире. В 1985 г. на самолете Ан-124 «Руслан» был установлен 21 мировой рекорд, в том числе по грузоподъемности (171219 кг на высоту 10750 м), а 6 мая 1987 г. экипаж В.И. Терского установил мировой рекорд дальности полета по замкнутому маршруту (20150,92 км).
    В 1985 г. Ан-124 впервые демонстрировался на авиасалоне в Париже. Аэрофлот начал эксплуатацию самолета в начале 1986 г. В основном он работал на авиалиниях в Сибири, перевозя грузы необычно больших размеров для промышленных разработок газа и нефти. На вооружение ВТА СССР самолет поступил в январе 1987 года. По состоянию на начало 1998 г. было построено 54 летных экземпляра и один планер самолета для статиспытаний. Сегодня Ан-124 эксплуатируются двумя полками ВТА России (26 самолетов), а также 6-ю авиакомпаниями России и Украины.
    Для военных перевозок самолет применялся во время боевых действий в Афганистане и в районе Персидского залива (для перевозки зенитно-ракетного комплекса «Патриот»).
    В период кризиса в районе Персидского залива в сентябре 1990 г. самолет Ан-124 доставил одним рейсом 451 беженца из Аммана в Дакку (самолет был дооборудован туалетными блоками с химической регенерацией, баком на 570 л питьевой воды, а также покрытием кабины губчатой резиной, позволяющим размещать пассажиров в лежачем положении).
    6 декабря 1997 г. 14-40 часов в поселке авиастроителей Иркутск-II протерпел катастрофу Ан-124 «Руслан» ВВС России. Погибли 17 членов экипажа и 6 представителей иркутского авиазавода, сопровождавшие груз: два самолета-истребителя Су-27, предназначенные Вьетнаму. Самолет через 20-25 секунд после взлета упал на жилой поселок, взорвался и загорелся. Полностью разрушен 4-этажный 64-квартирный жилой дом, частично пострадала школа-интернат, два жилых деревянных дома и трехэтажная школа. Всего под обломками здания и в огне погибли 72 человека, из них — 14 детей. Расшифровка «черных ящиков» показала, что по неизвестным причинам произошел сбой в работе бортового компьютера: он дал команду к отключению двигателей.
    «Руслан» должен стать основой для создаваемой в настоящее время аэрокосмической корпорацией «Воздушный старт» системы воздушного запуска спутников весом до 3500 кг для выведения на низкие орбиты с широким диапазоном наклонения (0-115°). Двухступенчатая ракета, размещенная внутри самолета Ан-124-ВС «Руслан», доставляется в любую точку над океаном либо сушей, где происходит ее десантирование и затем свободное падение в течение шести секунд, после чего запускаются двигатели первой ступени.
    В 2000 г., после пятилетнего перерыва, производство Ан-124-100 возобновлено на ЗАО «Авиастар» (Ульяновск). В конце 2000 г. один Ан-124 был продан Ливии, о чем сообщил глава АНТК им.Антонова Петр Балабуев.

Модификации:

  • Ан-124-100. Самолет Ан-124-100 для коммерческих грузовых перевозок создан и в 1992 сертифицирован на базе военно-транспортного самолета Ан-124.
  • Ан-124-100М. В настоящее время совместно с АО «Авиастар» создается модификация самолета Ан-124-100М, на котором применяется более совершенное отечественное (СНГ) оборудование и оборудование фирм Collins и Litton, что позволяет уменьшить число членов экипажа до 4-х человек, повысить безопасность полетов и точность навигации. Гондолы двигателей оборудованы звукопоглощающими элементами, обеспечивающими соответствие требованиям главы 3 приложения 16 стандартов ИКАО по уровню шума на местности.
  • Ан-124А. Дальнейшим развитием «Руслана» может стать его новая модификация — Ан-124А, которая будет иметь улучшенные ВПХ, что обеспечит его эксплуатацию с аэродромов 2-го класса.
  • Ан-124-200/210. В 1999 г. АНТК им. О.К.Антонова, российское ОАО «Авиастар» и английская авиатранспортная компания «Эйр фойл» (Air Foyle и Marshall Aerospace) подготовили и передали совместное предложение по предоставлению в лизинг министерству обороны Великобритании нового варианта «Руслана» — самолет Ан-124-210, оснащенного двигателями RB211-524Н-Т (тягой 264 kН) фирмы «Роллс-Ройс». Рассматривался также еще один вариант этого самолета — Ан-124-200, на котором предполагается установить американские двигатели CF6-80C2 фирмы «Дженерал электрик».

Источники информации:

  1. «Самолеты спецназначения» / В.Н.Шунков, 1998 /
  2. Ан-124 Руслан / Русская сила /
  3. Военно-транспортный самолет Ан-124 «РУСЛАН» / НИИЭАП /
  4. Ан-124 «Руслан» / Русские крылья /
  5. Ан-124-100М / AVIA.RU /
  6. Antonov An-124 (Антонов Ан-124)/ Авиация от A до Z /

testpilot.ru

124 — это… Что такое Ан-124?

Ан-124 «Руслан» (внутреннее обозначение: изделие 400, по кодификации НАТО: Condor — рус. кондор) — транспортный самолёт разработки ОКБ им. О. К. Антонова. Является крупнейшим серийным транспортным самолётом в мире по грузоподъёмности.

История создания

Самолёт Ан-124 «Руслан» создавался в первую очередь для воздушной транспортировки мобильных пусковых установок межконтинентальных баллистических ракет, таких как тягач МЗКТ-79221, а также для проведения крупномасштабных десантных воздушных перевозок личного состава, тяжёлой боевой техники и крупнотоннажных перевозок в интересах народного хозяйства. По большинству характеристик превосходит свой американский аналог C-5 «Гэлакси»[источник не указан 145 дней], с конца 60-х лидировавший в этом классе. Гражданский вариант самолёта может выполнять полёты на всех географических широтах и предназначен для перевозки грузов на большие расстояния. Как и Ан-225 используется для перевозки крупногабаритных нестандартных грузов, но редко, по заказу, что является основной проблемой для продолжения производства, самолёт просто нерентабельный.

Первый полёт опытный образец самолёта совершил 24 декабря 1982 года в Киеве. На вооружение военно-транспортной авиации СССР самолёт поступил в январе 1987 года, всего было построено 56 машин.

Ан-124-100 авиакомпании «Волга-Днепр» Ан-124-100 авиакомпании «Antonov Airlines»

В конце февраля 2006 в рамках программы модернизации и возобновления серийного производства самолётов Ан-124-100 на ульяновском предприятии «Авиастар» было решено открыть филиал АНТК им. Антонова. Однако спустя два месяца проект возобновления серийного производства был признан бесперспективным.

Об истории создания самолета снят документальный фильм «Руслан, который объединил мир». Режиссёр Олег Галин, сценарист Алексей Самолётов. Фильм вышел в 2010 году. В 2012 году фильм демонстрировался на кинофестивале в Нью-Йорке[4].

Попытки возобновить производство

В октябре 2006 года Комитет по вопросам экономического сотрудничества украинско-российской комиссии Ющенко — Путин принял решение продолжить реализацию проекта самолёта Ан-124, имея в виду возможное возобновление серийного производства. В августе 2007 года подписано соглашение о возобновлении серийного производства. Объявлено, что компания «Волга-Днепр» планирует до 2030 года приобрести до 100 модернизированных Ан-124-100М-150[1]. Поставка двух первых машин планировалась на 2013 год.

В июне 2008 года Объединённая авиастроительная корпорация (ОАК) и Ernst & Young завершили подготовку бизнес-плана проекта по возобновлению производства самолётов Ан-124 «Руслан». В соответствии с этим документом для начала производства самолёта потребуется получить подтверждённые заказы не менее чем на 40 машин. «Сегодня спрос на самолёты есть, до 2030 года авиакомпаниям понадобится 71 лайнер», — говорит член правления ОАК Виктор Ливанов. В случае набора достаточного количества заказов самолёты будут производиться на ульяновском «Авиастаре» с 2012 года по одному-два лайнера в год. Также есть два недостроенных планера, которые будут достроены. В ближайшее время ожидается выведение из распоряжения Министерства обороны пяти машин. Стоимость нового Ан-124 на то время составляла 150—160 млн долл[5].

Заказы на машины поступили со стороны Министерства обороны (3 самолёта) и авиакомпании Волга-Днепр (40 самолётов)[6].

Объём рынка оценивается в 82 машины. В настоящее время есть опционы на 61 самолёт, 52 из них намерена приобрести Россия. Среди возможных заказчиков называли Объединённые Арабские Эмираты и Кувейт.[7] 29 сентября президент Дмитрий Кива заявлял, что предприятие совместно с U.S.Aerospace допустили к участию в тендере Минобороны США на поставку самолётов-топливозаправщиков, общая сумма которого составляет $50 млрд. КБ «Антонов» представил на тендере три различные модели самолётов: Ан-124-KC, Ан-122-KC и Ан-112-KC. Тендер состоялся, и КБ «Антонов» выбыло в первом туре.

20 июля 2011 года председатель Совета директоров ОАО «Мотор Сич» Вячеслав Богуслаев сообщил, что программа восстановления производства самолета Ан-124 «Руслан» на ульяновском авиазаводе «Авиастар-СП» отодвинута на 2016 год[8].

Технические характеристики Ан-124

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 12 мая 2011.

Самолёт построен по аэродинамической схеме турбореактивного четырёхмоторного высокоплана со стреловидным крылом и однокилевым оперением, оснащён авиадвигателями Д-18Т производства ОАО «Мотор Сич». Имеет две палубы: нижняя палуба — грузовая кабина; верхняя палуба — кабина экипажа, кабина сменного экипажа, кабина сопровождающих до 21 чел. Общий объём грузовой кабины составляет 1050 м³.

Ан-124 закрывает передний люк на Гостомельском авиашоу 2010

Многостоечное шасси, снабжённое 24 колёсами, позволяет использовать самолёт с грунтовых взлётно-посадочных полос, а также изменять стояночный клиренс и угол наклона фюзеляжа, что облегчает проведение погрузочно-разгрузочных работ.

Комплекс десантно-транспортного оборудования, бортовая система автоматизированного контроля технического состояния систем и оборудования на 1000 точек, две вспомогательные силовые установки с электрогенераторами и турбонасосами обеспечивают автономность эксплуатации. Особенностью конструкции самолёта является наличие двух грузовых люков в носовой и в хвостовой части фюзеляжа, что облегчает и ускоряет процессы загрузки и выгрузки грузов.

Грузовой отсек герметичен. Над ним находится кабина экипажа, отсек для отдыха экипажа и пассажирская кабина для сопровождающих. Бортовое оборудование предназначено для выполнения транспортно-десантных задач днем и ночью, в простых и сложных метеоусловиях, при противодействии ПВО противника, длительном отрыве от аэродрома основного базирования и включает: прицельно-навигационный пилотажный комплекс, типовой комплекс связи, десантно-транспортное оборудование (допускается десантирование только посадочным методом). Самолёт Ан-124 состоит на вооружении ВВС России, но используется для обслуживания задач блока НАТО. Для военных перевозок самолёт применяется для обеспечения частей НАТО в районах Средней Азии и Афганистане и в районе Персидского залива (для перевозки зенитно-ракетного комплекса «Пэтриот»).

Самолёт оснащён погрузочно-разгрузочным оборудованием, бортовыми передвижными кранами (БПК) общей грузоподъёмностью до 20 тонн, швартовочным оборудованием. Без специального разрешения допускается перевозить моногрузы весом до 50 тонн. Самолёт имеет систему централизованной заправки под давлением через четыре заправочные горловины, расположенные в левой и правой гондолах главных стоек шасси. Также, возможна заправка самотёком через две заливные горловины, расположенные на верхних частях правой и левой консолей крыла.

Ан-124 способен брать на борт до 440 парашютистов-десантников или 880 солдат с полным снаряжением. Однако начатые в 1989 году опыты по сбросу с самолёта манекенов парашютистов заставили ввести ограничения на парашютное десантирование людей, обусловленные аэродинамическими факторами.

Модификации

  • «Изделие 400» — рабочий шифр самолёта при проектировании и изготовлении
  • Ан-124 — базовая модификация военно-транспортного самолёта
  • Ан-124-100 — коммерческий транспортный самолёт
  • Ан-124-100М — модификация самолёта Ан-124-100 с модернизированным бортовым РЭО и уменьшенным составом экипажа (с 8 до 4 человек)
  • Ан-124-100М-150 — модификация самолёта Ан-124-100 с модернизированным бортовым РЭО и уменьшенным составом экипажа (с 8 до 4 человек). Он стоит 150 млн.долл. А его грузоподъёмность 150 тонн.
Ан-124 на серебряной монете 20 гривен

Проекты

  • Ан-124-KC — топливозаправщик на базе Ан-124.
  • Ан-124-200 — модернизация с двигателями Rolls-Royce RB211-524H-T. Цифровое БРЭО.Стеклянная кабина. Экипаж 3 человека. Установлены системы предупреждения столкновения с землёй EGPWJ и спутниковой связи SATCOM[источник не указан 418 дней].
  • Ан-124-210 — модернизация с двигателями General Electric CF6-80C2. Цифровое БРЭО.Стеклянная кабина. Экипаж 3 человека. Установлены системы предупреждения столкновения с землёй EGPWJ и спутниковой связи SATCOM[источник не указан 418 дней].
  • Ан-124-300 — модернизированный Ан-124, находится в стадии разработки. Будут установлены новые двигатели тягой до 30 т. c электронно-цифровой системой управления двигателем (ЭСУД или FADEC) с полной ответственностью. Будет увеличена грузоподъёмность до 150 тонн. Дальность полёта самолёта составит 6-7 тыс. км при максимальной загрузке и 16 тыс. км без коммерческой нагрузки. Экипаж будет сокращён вдвое — до 3 человек. В настоящий момент идёт речь о размещении 40 заказов на самолёт данного типа от «Волга-Днепр». Самолёт будет соответствовать перспективным требованиям ICAO до 2040—2050 годов.

Состояние

Производство «Русланов» в России было остановлено в 2004 году.

10 декабря 2009 года Президент России Дмитрий Медведев отдал распоряжение Правительству России внести в государственную программу вооружения закупку 20 Ан-124 для ВВС России на период до 2020 года[9]. Также, до 2015 года будут модернизированы 22 Ан-124 ВТА Министерства обороны Российской Федерации. Модернизация предусматривает обновление фюзеляжа и крыла, замену навигационной системы, шасси, авионики, некоторых бортовых блоков, увеличение грузоподъёмности. По состоянию на январь 2012 года, ВТА уже получила два модернизированных «Руслан» в версии Ан-124-100М, ещё два находятся в стапелях производства окончательной сборки «Авиастар-СП».[10]

На 1 января 2006 года в Государственном реестре гражданских воздушных судов Российской Федерации числятся 25 самолётов этого типа. 24 (по другим данным 12[11]) самолётов также используется ВВС России.

Кроме того, по состоянию на 2007 год, Ан-124 эксплуатируют пять коммерческих компаний:

Катастрофы

По данным на декабрь 2010 года, разбилось 4 самолёта типа Ан-124[12].

Технические характеристики

Характеристики представлены для модификации Ан-124-100.

Технические характеристики

  • Назначенный ресурс: 6 000 часов
  • Расход топлива: 12 600 кг/час (при максимальной коммерческой загрузке)

Габариты грузовой кабины

  • Длина: 36,5 м
  • Ширина: 6,4 м
  • Высота: 4,4 м
  • Объем грузового отсека: 1050 м³
  • Размер грузовых люков:
    • передний: 6,4 м
    • задний: 4,4 м

Самолёт имеет две палубы: нижняя палуба — грузовая кабина; верхняя палуба — кабина экипажа, кабина сменного экипажа, кабина сопровождающих до 21 чел. Лётные характеристики

  • Максимальная скорость: 865 км/ч
  • Крейсерская скорость: 800—850 км/ч
  • Практическая дальность:  [14]
    • с грузом 150 т: 3 200 км
    • с грузом 120 т: 5 200 км
    • с грузом 40 т: 11 900 км
    • без груза: 14 400 км
  • Перегоночная дальность: 15 700 км
  • Практический потолок: 12 000 м
  • Нагрузка на крыло: 365 кг/м²
  • Тяговооружённость: 0,41
  • Длина разбега:
    • при максимальной взлётной массе: 3000 м
    • при нормальной взлетной массе: 2520 м
  • Длина пробега: 900 м (при максимальной посадочной массе)

Уникальные грузы

  • Первым использованием грузового потенциала самолёта в гражданских целях стала доставка в декабре 1985 г. на опытном экземпляре «Руслана» 152-тонного карьерного самосвала «Юклид» из Владивостока в Полярный (Якутия). Машину перевозили в два рейса.
  • 31 мая 1986 года на «Руслане» из Харькова в Ташкент было отправлено рабочее колесо гидротурбины диаметром 6 м и массой 80 т для Таш-Кумырской ГЭС. Через 20 дней по тому же маршруту перевезли и второе аналогичное колесо.
  • В мае 1992 г. из Эмиратов в Швейцарию на «Руслане» перевезли 52 тонны золота стоимостью 230 миллионов фунтов стерлингов.
  • В 1993 г. Майкл Джексон перевёз в Москву 310 т своих грузов на трёх «Русланах»[15].
  • В январе 2001 Ан-124 был использован для транспортирования 109-тонного локомотива из Канады в Ирландию.[16]
  • Ан-124 использовался для возвращения Аксумского обелиска в Эфиопию в апреле 2005 года. Транспортировка была осуществлена в три этапа, во время каждого из них перевозили треть монумента общей массой 160 тонн и длиной 24 метра. В Аксуме пришлось модифицировать взлётную полосу для того, чтобы принять такой большой самолёт.
  • Весной 2011 года Ан-124 был использован для доставки в Японию гигантских насосов, произведённых компанией Putzmeister (нем.)русск.. Каждый насос установлен на 26-колесной автоплатформе и весит более 86 тонн. Насосы использовались для ликвидации аварии на японской АЭС Фукусима-1.[17]
  • 25 июля 2011 года авиакомпания «Волга-Днепр» доставила из Шалона (Франция) в Москву комплексный пилотажный тренажёр для обучения лётного состава на самолёты Sukhoi Superjet 100. Перевозка груза была осуществлена по заказу ЗАО Гражданские самолеты Сухого. Несмотря на то, что общий вес груза составил всего 40 тонн, потребовалось выполнить два рейса, так как негабаритные комплектующие заняли практически всю кабину самолета.[18]

Интересные факты

  • Самолёт, очень похожий на АН-124, исполнил роль лайнера-воздушного штаба Густава Грейвза — полковника Тан Зи Муна, в фильме «Умри, но не сейчас». Тот самый лайнер, на борту которого происходит действие последних 30 минут фильма.
  • Самолёт с бортовым номером RA-82072 использовался при съёмках фильма «Ширли-мырли». На тот момент он принадлежал ГТК «Россия».
  • В игре Hitman: Contracts в третьей миссии на Камчатке в аэропорту, откуда агент 47 начинает задание, стоит Ан-124. В конце миссии 47 его угоняет.
  • Самолёт появляется в фильме канала National Geographic — Чудеса инженерии. Грузовые самолёты
  • О самолёте снят фильм на канале Discovery Channel «Гигантские самолёты»
  • Самолёт Ан-124 Руслан был упомянут в книге Александра Зорича, S.T.A.L.K.E.R. Полураспад, как база клана КПП «каперы»

Похожие самолёты

Примечания

Ссылки

dal.academic.ru

АН-124 Википедия

У этого термина существуют и другие значения, см. Руслан (значения).
Ан-124 «Руслан»

Ан-124-100 в полёте
Тип тяжёлый дальний транспортный военный самолёт
Разработчик ОКБ им. О. К. Антонова
Производитель / Авиастар-СП
/ КиАПО/АНТК «Антонов»
Главный конструктор

В. И. Толмачёв (с 1986)

П. В. Балабуев (1971—1984)
Первый полёт 24 декабря 1982 года
Начало эксплуатации январь 1987 года
Статус эксплуатируется
Эксплуатанты ВВС России (16)
Волга-Днепр (12)
224-й лётный отряд (8)
Авиалинии Антонова (7)
Годы производства 1984—2004[1][2]
Единиц произведено 55
Стоимость единицы ~ 300 млн USD (при возобновлении производства)[3]
Варианты Ан-225[4]
 Медиафайлы на Викискладе
марка АН-124 или «Руслан».

Ан-124 (имя собственное: «Руслан»; шифр в ОКБ и МАП: Изделие 400; по ификации NATO: «Condor») — советский тяжёлый дальний транспортный самолёт[5] 4-го поколения разработки ОКБ имени О. К. Антонова.

Серийное производство велось на УАПК (

ru-wiki.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
