Пистолет ПСМ ТТХ. Фото. Видео. Размеры. Скорость пули. Прицельная дальность. Вес
ПСМ (Пистолет самозарядный малогабаритный, индекс ГРАУ — 6П23) — самозарядный пистолет, разработанный коллективом конструкторов тульского ЦКИБ СОО (Т. И. Лашнев, А. А. Симарин и Л. Л. Куликов) под патрон 5,45×18 мм.
Пистолет ПСМ — видео
Был создан по заданию на разработку малогабаритного пистолета для вооружения высшего командного состава Советской армии, оперативных групп КГБ СССР и МВД СССР. Основными требованиями являлись минимальные габариты и масса при отсутствии выступающих деталей. Работы по созданию оружия проводились с 1970 по 1972 г. После государственных испытаний, пистолет ПСМ был принят на вооружение КГБ СССР и МВД СССР в 1974 году. В том же году началось его серийное производство.
На постсоветском пространстве ПСМ используется до настоящего времени в качестве оружия оперативных сотрудников правоохранительных органов и спецслужб, а также оружия самозащиты постоянного ношения для армейского генералитета и руководства силовых структур. Также является наградным оружием.
Автоматика работает по схеме использования отдачи при свободном затворе. Ударно-спусковой механизм куркового типа, двойного действия, с автоматической постановкой курка на предохранительный взвод. Затвор-кожух по израсходованию всех патронов становится на затворную задержку, приводимую в действие подавателем магазина, и остается в крайнем заднем положении пока не будет присоединен снаряженный магазин или снят с затворной задержки вручную.

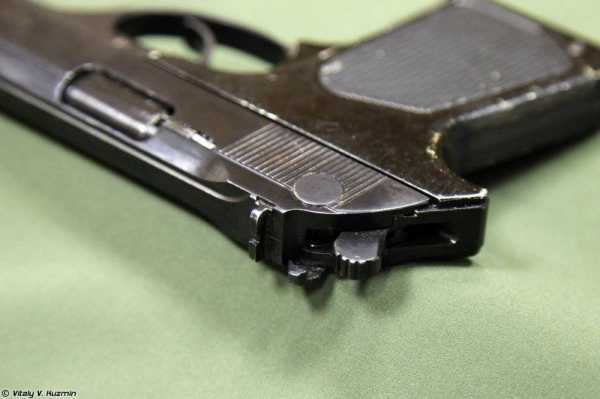

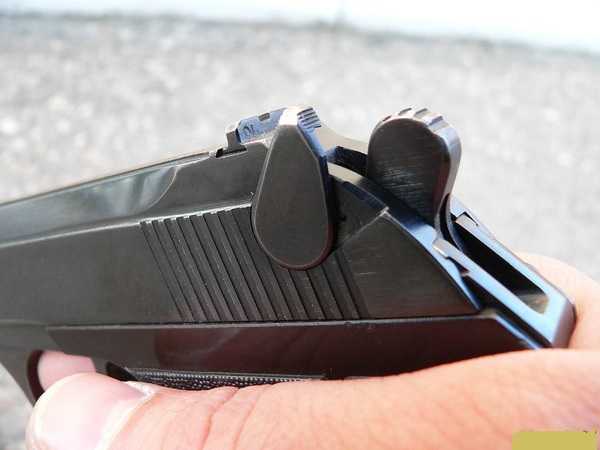

На левой стороне затвора-кожуха расположен рычаг флажкового предохранителя, являющийся также рычагом безопасного спуска курка с боевого взвода. Во включенном состоянии предохранитель блокирует курок, спусковой крючок и затвор-кожух. В нижней части рукоятки размещена защелка магазина. Щечки рукоятки раннего варианта изготавливались из алюминиевого сплава. В пистолете использовался новый патрон 5,45×18 разработанный конструктором А.Д. Денисовой. Этот патрон, получивший индекс 7Н7, отличается от других малокалиберных боеприпасов к компактному короткоствольному оружию прежде всего остроконечной пулей и гильзой бутылочной формы. Патрон снаряжается оболочечной пулей массой от 2,5 до 2,9 г, с начальной скоростью от 315 до 320 м/с и энергией от 124 до137 Дж. Пуля состоит из комбинированного сердечника из стальной и свинцовой частей или из цельного свинцового сердечника и биметаллической оболочки. Патроны с пулями со свинцовым сердечником поставляются на экспорт.
В правоохранительных структурах используются патроны с пулями, имеющими комбинированный сердечник, обладающими высоким пробивным действием. Оно обеспечивается за счет стальной части сердечника, размещающейся в головной части пули. Именно способность пробивать легкие бронежилеты и является главным преимуществом данного патрона. Высокое пробивное действие позволяет уверенно поражать цель за легким укрытием или в бронежилете первого и второго классов, а настильная траектория полета способствует более однообразному прицеливанию при стрельбе на различные дистанции. Пожалуй, самый серьезный недостаток ПСМ — отсутствие останавливающего действия пули используемого патрона, что является следствием малого калибра, обусловленного заданными при разработке оружия требованиями.
Зарегистрированы случаи применения ПСМ в столкновениях с преступниками, где получившие смертельные ранения продолжали нападение или бегство. Правда, после этого, спустя некоторое время, все равно умирали. В итоге, противник может быть быстро остановлен только при прицельной стрельбе в голову. ПСМ — оружие не для обычной самообороны, его работа заключается в устранении угрозы владельцу в определенных ситуациях. Главное достоинство ПСМ — компактность и легкость, и при этом пистолет благодаря большому пробивному действию пули дает шанс поразить противника, защищенного СИБ. Ширина пистолета всего 18 мм! Этого удалось добиться благодаря рациональному размещению элементов конструкции. Рычаг флажкового предохранителя размещен так, что его выступ находится не сбоку, а над задней поверхностью затвора-кожуха, позволяя почти одновременно выключать предохранитель и взвести курок. При включении предохранителя осуществляется безопасный спуск курка с боевого взвода. Однако из-за малой толщины рукоятки не обеспечивается плотная посадка в руке стрелка, что сказывается на точности стрельбы. Однако это обстоятельство практически не имеет значения на дистанциях применения компактного пистолета — от стрельбы в упор до 5 — 6 метров.
Вот как описывал свои ощущения от ПСМ его владелец: «Воронение обычное, обработка внешних поверхностей сделана аккуратно, следов машинной обработки нет. При обхвате рукоятки мизинец опускается на крышку магазина, а подушечки среднего и безымянного пальца должны плотно надавливать с левой стороны рукоятки, пистолет плотно утапливается в мякоти между большим и указательным пальцем. При таком хвате пистолет плотно посажен в руку и уверенно удерживается в ней для стрельбы. Спуск, с предварительно взведенным курком, оказался ровным, в меру тугим, без провалов, достаточно коротким. В целом, хороший спуск.
В самовзводе на удивление оказался также ровным и коротким, хотя ощутимо более тугим. Такое ощущение, что разработчики пистолета предполагали, что первый выстрел из пистолета будет сделан как раз самовзводом. Отдача сильнее, чем на пистолетах калибра 5,6 мм, ощутимая, но намного слабее ПМ. Субъективно выстрел чувствуется каким то сильным, даже мощным для такого небольшого патрона. Странные ощущения, которых нет при стрельбе из пистолетов 6,35 и 5,6 мм, что этот выстрел может наверняка убить. Точность великолепная, на 25 метров выбивает десятки, меня это сильно удивило. Пистолет позволяет быстро делать серию выстрелов, высокая скорострельность ПСМ не миф. Миф о скрытом ношении в кармане пиджака был рассеян — в наружном кармане пиджака его носить нельзя, пистолет сильно оттягивает пиджак.
Носить пистолет можно только во внутреннем левом кармане пиджака. При таком ношении пистолет не виден совсем, хотя при вытаскивании немного цепляется предохранителем, да и пол килограмма железа во внутреннем кармане дают знать. В общем, здесь его и нужно носить, для сверхскрытного ношения в классическом костюме самое то. В куртках и пальто вообще незаметен и легко носится. Носить необходимо с патроном в патроннике (в странах, где такое ношение не запрещено), с выключенным предохранителем, первый выстрел легко можно делать самовзводом, на точность стрельбы это не сильно сказывается. При ношении пистолета с патроном в патроннике, лучше спустить курок (пистолет переходит в самовзводный режим) и отключить предохранитель.
Взвести одновременно курок и отключить предохранитель крайне сложно (у меня одним пальцем быстро и легко не получилось), лучше сразу отключить предохранитель. В боевой ситуации в этом случае, вы сможете стрелять или сразу самовзводом или, если успеете, то можно взвести курок, при этом никаких манипуляций с предохранителем делать не придется. Применение пистолета требует хороших навыков стрельбы, учитывая специфичность патрона (практически отсутствующее останавливающее действие пули) лучше всего стрелять в жизненно важные органы противника, если позволяет обстановка, то легко можно сделать и серию выстрелов».
И еще одно мнение о ПСМ. Сотрудник специального подразделения МВД РФ и автор представленных здесь фото: «Можно расшифровать как Пистолет для Самоуспокоения, Может быть повезет. Известен случай, когда раненый, с пятью пулями в животе, выпущенными из ПСМ, самостоятельно прошел до медицинского учреждения, расположенного в полутора километрах. Причем сложения он был субтильного. Очень точный пистолет, на уровне спортивных малокалиберных пистолетов. Очень компактный. Джеймс Бонд был бы им доволен. На боевом пистолете не помешала бы шпора на крышке одного из магазинов. Пригоден в качестве запасного пистолета, но не как основное оружие. Плюс проблема с дефицитом боеприпасов».
Модернизированный ПСМ выпускался под обозначением ИЖ-75, с несколькими отличиями от своего прототипа. Щечки рукоятки изготовлены из пластика и имеют горизонтальную выступающую насечку и изгиб задней поверхности, что делает удержание оружия более плотным и правильным, а также улучшает контролируемость оружия при стрельбе. Была несколько изменена форма спусковой скобы. Ширина оружия составляет 20 мм. На экспорт пистолет MP-75 производился под патрон 6,35mm Browning. В настоящее время этот пистолет находится в производстве и обозначается как MP-75 под патрон 5,45×18, однако на левой стороне передней части кожуха-затвора ставится обозначение «IZH-75». В целом пистолет за все время эксплуатации зарекомендовал себя безотказным, удобным в обращении, безопасным, точным и долговечным оружием.
Варианты и модификации
В 1990-е годы Ижевский механический завод начал выпуск коммерческих вариантов пистолета ПСМ в экспортном исполнении:

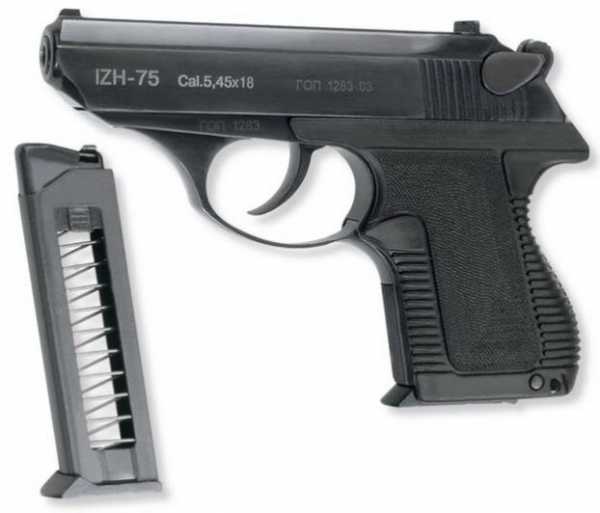

ИЖ-75 (экспортная модель — IZH-75, позднее MP-75) — коммерческая модель под патрон 5,45×18 мм.
Байкал-441 — коммерческая модель под патрон 6,35×15 мм Браунинг (.25 ACP). Отличается от базовой модели более толстыми щёчками рукоятки, регулируемым прицелом и указателем наличия патрона в патроннике.
Травматические и газовые пистолеты
В 1990-е годы для российского рынка гражданского оружия самообороны были разработаны и серийно выпускались газовые пистолеты 6П37 и ИЖ-78. Несколько позже был создан травматический пистолет ИЖ-78-9Т под патрон 9 мм Р. А..

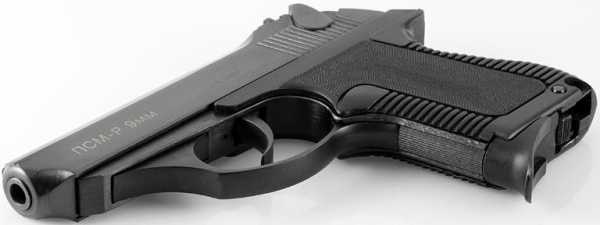

Ещё один травматический пистолет, ПСМ-Р под патрон 9 мм Р. А. производится предприятием «СОБР» (г. Харьков, Украина) путём конверсии отработавших ресурс боевых пистолетов ПСМ.
Тактико-технические характеристики ПСМ
— Принят на вооружение: 1973
— Варианты: ИЖ-75 (вариант под патрон 5,45х18 мм), Байкал-441 (вариант под патрон 6,35×15 мм Браунинг)
Вес ПСМ
— 0,460 кг
Размеры ПСМ
— Длина, мм: 155
— Длина ствола, мм: 84,6 ; шесть нарезов
— Ширина, мм: 18

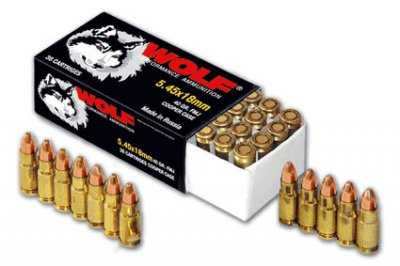

Патрон ПСМ
— 5,45×18 мм
Скорость пули ПСМ
— 315 м/с
Прицельная дальность ПСМ
— 25 метров
Емкость магазина ПСМ
— коробчатый магазин на 8 патронов
Принципы работы: свободный затвор

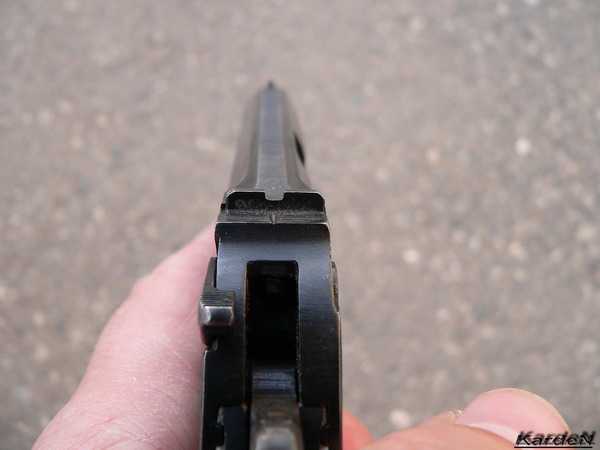

Прицел: открытый постоянный.

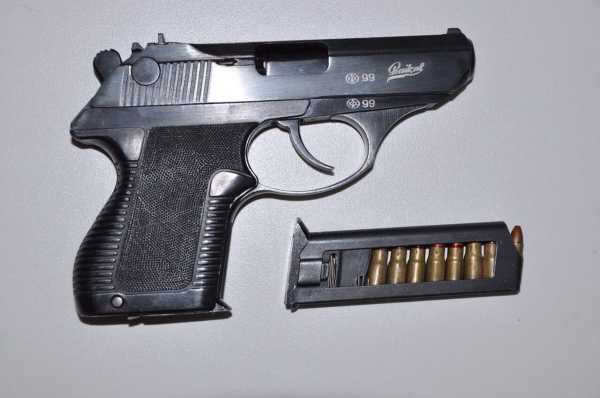

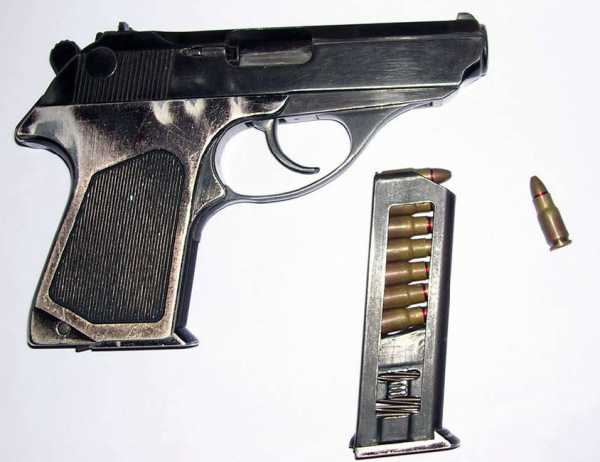

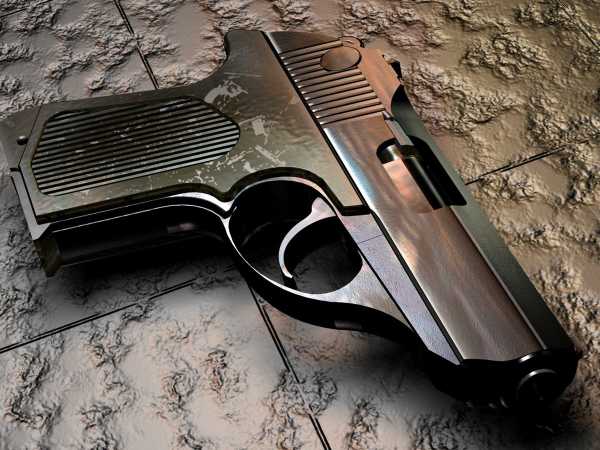

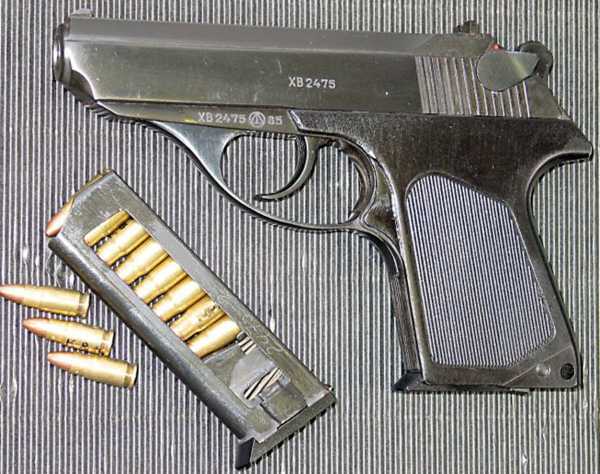

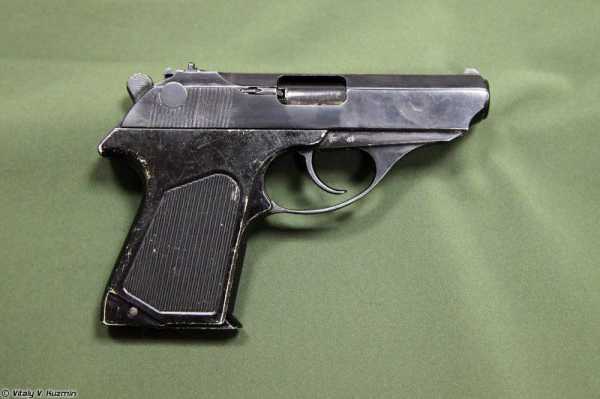

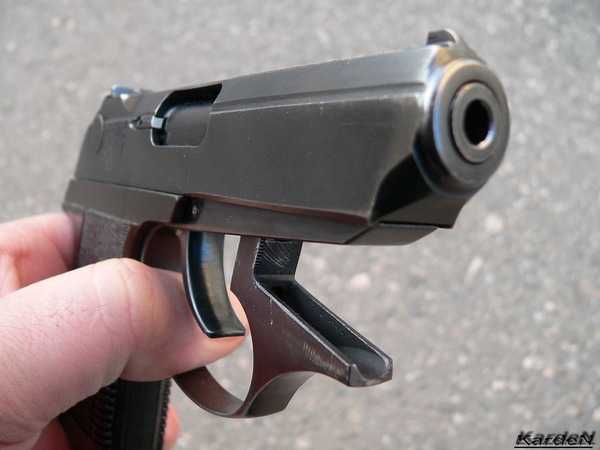

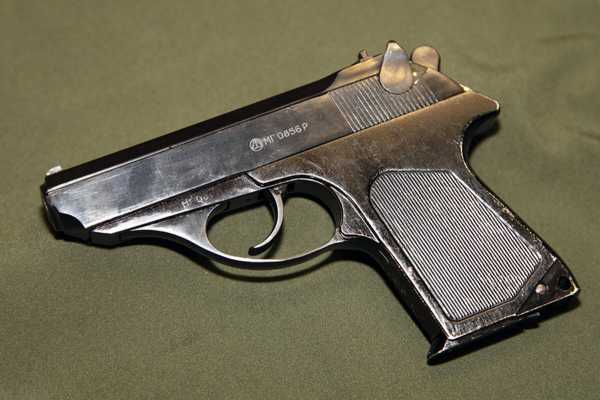

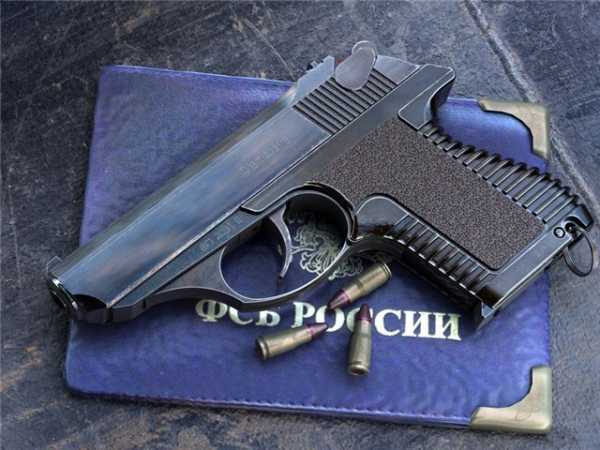

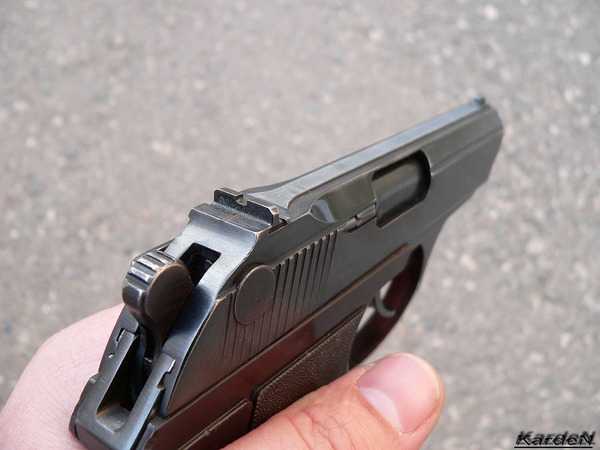

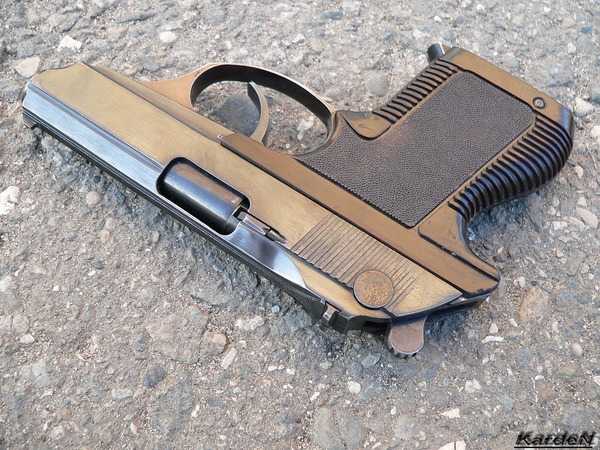

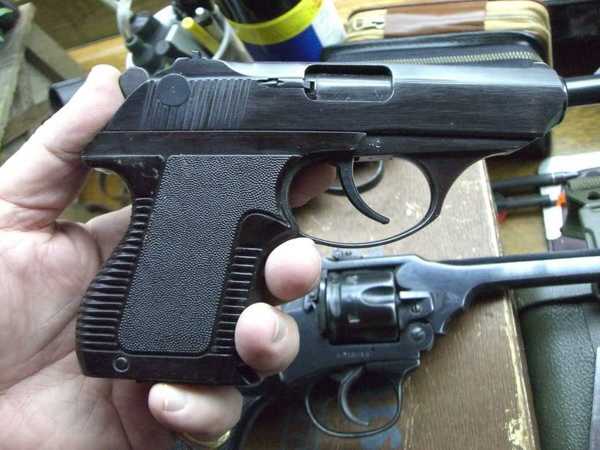

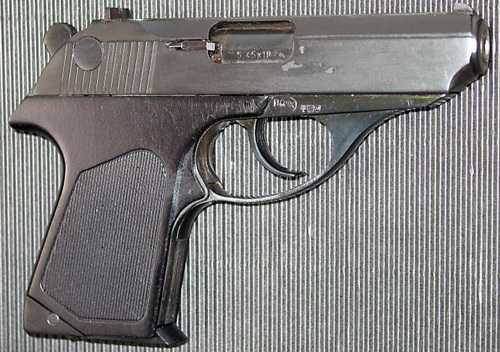

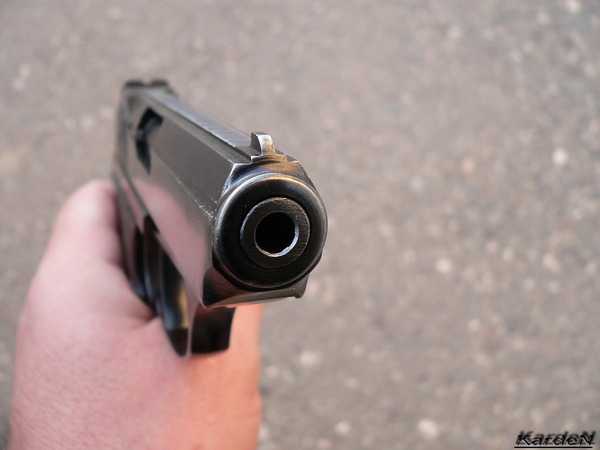

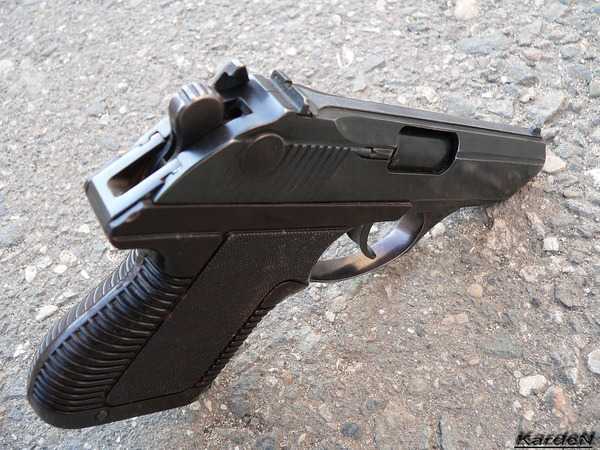

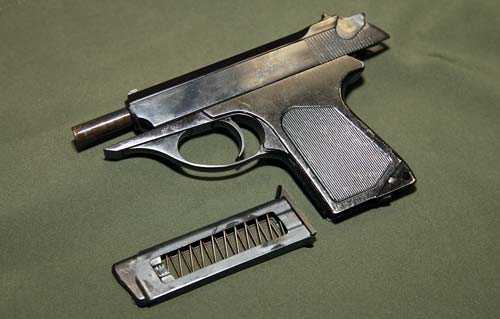

Фото пистолета ПСМ

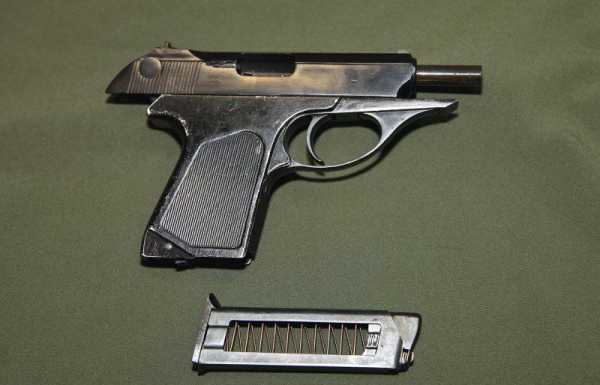

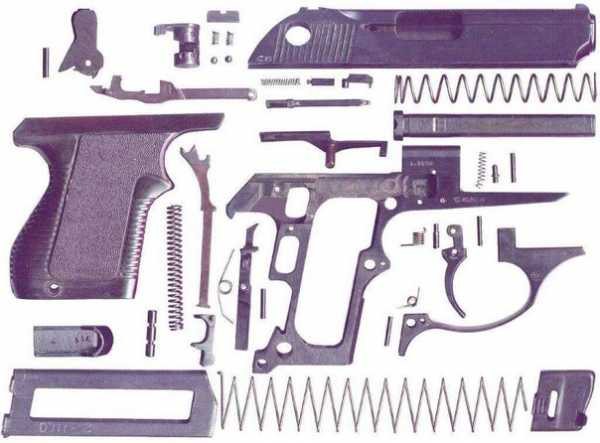

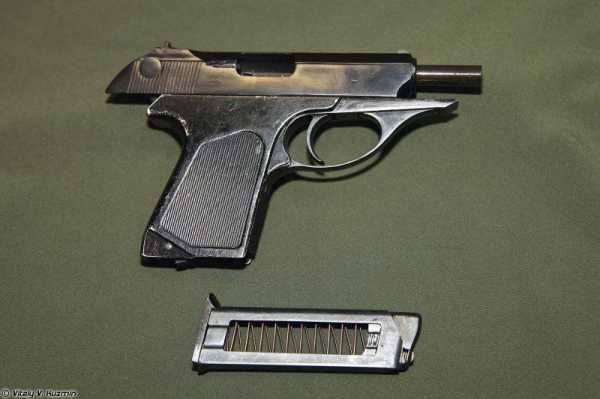

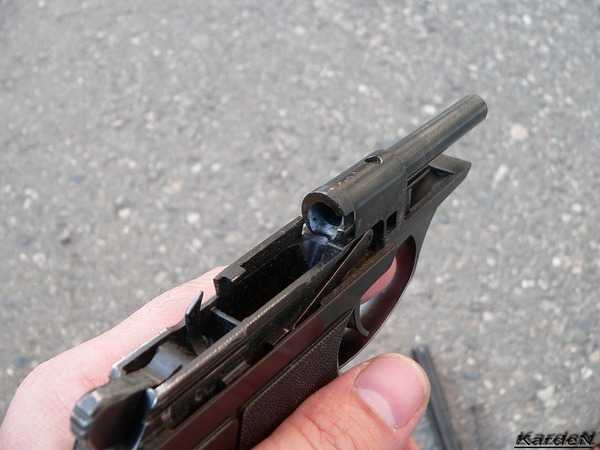

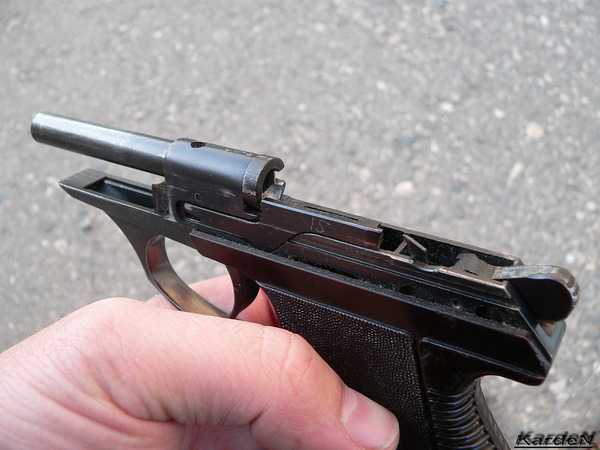

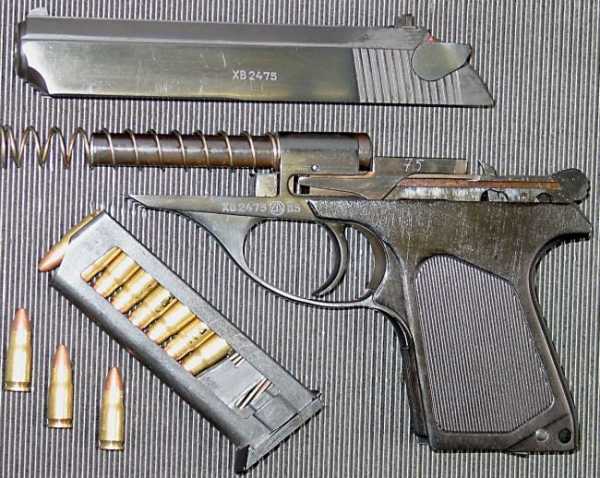

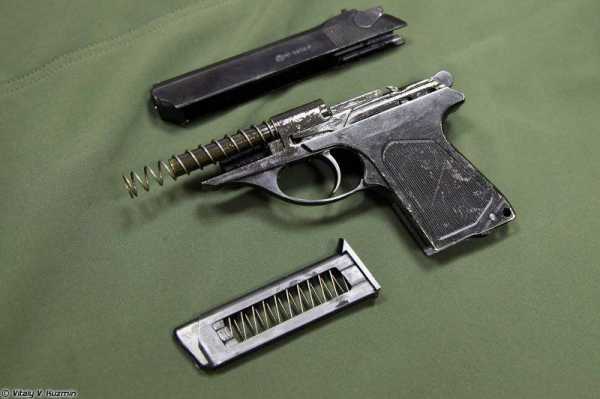

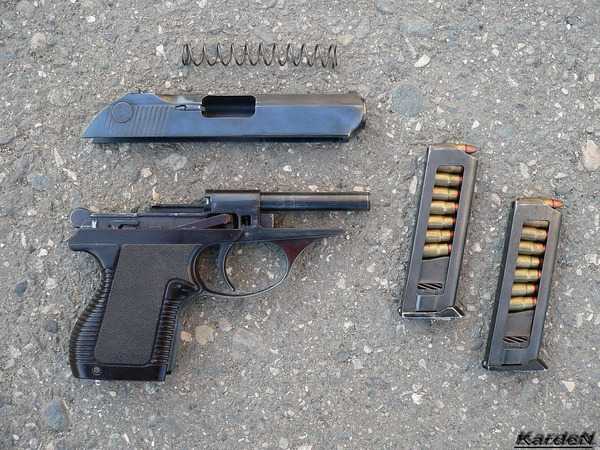

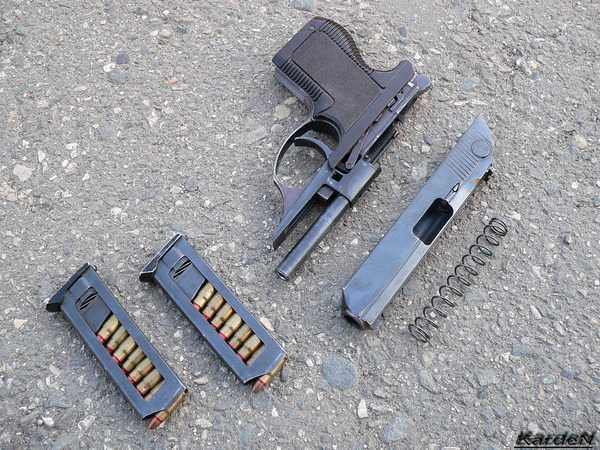

Неполная разборка ПСМ
Добавить комментарий
oruzhie.info
ПСМ — пистолет самозарядный малогабаритный » Военное обозрение
Пистолет ПСМ (пистолет самозарядный малогабаритный) был предназначен для самообороны и проведения специальных операций. Пистолет был создан в 70-е годы прошлого века конструкторами Куликовым, Ложневым и Симариным и принят на вооружение в 1974 году. Помимо непосредственно ПСМ, выпускаются еще две версии пистолета — ИЖ-78-9Т — травматический пистолет, который может использовать патроны с резиновыми пулями или газовые патроны, и МР-441 — экспортная версия пистолета, она была спроектирована под использование патрона 6,35 Br. (.25ACP). На территории постсоветского пространства пистолет ПСМ применяется до настоящего времени. Он используется в качестве оружия спецслужб и правоохранительных органов, а также средство самозащиты и постоянного ношения для руководства силовых структур и генералитета, помимо этого, пистолет является наградным оружием.Автоматика ПСМ работает за счет отдачи свободного затвора. На пистолете применен ударно-спусковой механизм куркового типа двойного действия. Самовзвод позволяет произвести первый выстрел без предварительного взведения курка (при наличии патрона в патроннике), что увеличивает боеготовность пистолета без ущерба для безопасности в обращении с ним. Предохранитель на данном пистолете расположен над тыльной частью затвора, что позволяет стрелку одновременно с выключением предохранителя также взвести курок. Стрельба из данного пистолета ведется специально созданными для него патронами 5,45х18 ПМТ, которые сконструировал Александр Бочкин.
В 1974 году пистолет был принят на вооружение КГБ и МВД СССР, а также вооруженных сил страны. ПСМ очень хорошо вписался в систему вооружения советских спецслужб, от которой требовалась мгновенная готовность к стрельбе. Широкую известность ПСМ получил в первую очередь благодаря своим габаритным характеристикам: минимальной толщине и исключительной компактности, а также способности его малокалиберной, но остроконечной пули, на малой дальности (5-6 метров) успешно пробивать ряд «мягких» бронежилетов, которые успешно защищают человека от более мощных пистолетных патронов, таких как 9х19 или 9х18 ПМ.
В то же время пистолет имеет выраженный недостаток — малое останавливающее действие пули калибра 5,45 мм. Известны такие случаи использования данного пистолета, когда преступник, даже получив смертельные ранения, продолжал бегство или сопротивление, а потом, через некоторый промежуток времени, «внезапно» умирал. Причина столь малого останавливающего действия боеприпасов кроется в небольшом калибре пуль. Выбор такого калибра был обусловлен заданными в ТТХ 1971 года минимальными габаритами пистолета.
Так, среди прочего, в требованиях указывалось на то, что толщина нового пистолета «не должна быть больше толщины коробка спичек», т. е. 17 мм. Помимо этого, ПСМ должен был быть максимально плоским и не иметь выступающих деталей. Накладываемое ограничение на толщину затвора прямым образом ограничивало конструкторов и в максимально возможном диаметре ствола пистолета, что в совокупности с использованием наиболее простой схемы — свободный затвор и возвратная пружина вокруг ствола — являлось ограничением используемого калибра для данной модели.
Питание пистолета производилось из отъемных однорядных коробчатых магазинов на 8 патронов. После израсходования последнего патрона затвор ПСМ останавливался в заднем положении на магазинной задержке. На пистолете были использованы прицельные приспособления, относящиеся к простейшему типу, они состояли из целика и мушки. При этом прицел был открытым и не регулируемым. Безопасность в обращении с пистолетом должен был обеспечить флажковый предохранитель, который блокировал ударник от воздействия на него курка и запирал затвор пистолета и спусковой крючок в переднем положении, если предохранитель был выключен — наличием предохранительного взвода пистолетного курка, что предотвращало возможный выстрел в случае падении ПСМ с высоты.
Одной из отличительных черт данного пистолета было нетрадиционное размещение флажка предохранителя. Он был установлен с левой стороны над тыльной частью кожуха-затвора в непосредственной близи от курка, для того чтобы одновременно движением большого пальца при выключении предохранителя еще и взвести курок. Этого можно добиться в случае нажатия на курок пистолета одним движением большого пальца руки, которая удерживает ПСМ, либо ладонью другой руки. При этом при установке пистолета на предохранитель осуществляется автоматический спуск курка с боевого взвода.
Для увеличения уровня безопасности при сборке и разборке ПСМ конструкторы предусмотрели невозможность снятия кожуха-затвора без предварительного отделения от пистолета заряженного магазина. Из-за этого в конструкции пистолета появилась затворная задержка, но отдельного флажка ее выключения на пистолете нет (такое решение было принято из-за уменьшения количества выступающих из пистолета деталей). После того как последний патрон был израсходован, кожух-затвор удерживался в крайнем заднем положении остановом затвора, что сигнализировало стрелку о том, что боеприпасы закончились. Чтобы снять кожух-затвор с затворной задержки, нужно было сперва извлечь из пистолета магазин, после чего, слегка оттянув открытый кожух-затвор назад, отпустить его.
Пистолет ПСМ отличался удачной формой пистолетной рукоятки, что позволяло стрелку надежно и удобно удерживать пистолет при стрельбе. Рукоятка крепилась к рамке стопором, что обеспечивало процесс быстрой сборки и разборки оружия без применения специального инструмента. На пистолете имелся плоской формы кожух-затвор, не имеющий выступающих наружных деталей, что очень хорошо сочеталось с эргономически выверенным дизайном ПСМ. Все это улучшило возможности по скрытному ношению пистолета, что было очень важно для работников спецподразделений. Также это играло положительную роль при извлечении пистолета из кобуры в случае такой необходимости.
На пистолете ПСМ устанавливался сравнительно длинный ствол (85 мм), что в сочетании с отличной сбалансированностью пистолета и столь мощным для этого малого калибра патроном, обеспечивало оружию отличные баллистические показатели. Одновременно с этим новый 5,45-мм пистолет обладал не только набором боевых, но и набором отличных служебно-эксплуатационных качеств: по предохранителю минимальная толщина составляла всего 21 мм. Помимо этого пистолет выгодно выделяли: легкость разборки и сборки; удобство управления оружием при стрельбе; простота в обслуживании и обращении. По сути, единственным недостатком малокалиберного пистолета было малое останавливающее действие его пуль.
В самом начале 90-х годов прошлого века в связи с изменением экономической и политической ситуации в России наша оборонная промышленность была вынуждена для продолжения своей жизнедеятельности самостоятельно продавать свою продукцию, чаще всего на внешнем рынке. В этой связи на базе популярных и широко известных моделей советского стрелкового оружия создавалось большое количество коммерческих вариантов. Многие из них отличались от своих прародителей только небольшими изменениями, которые обычно были связаны с внешним оформлением. Также многие образцы стрелкового оружия были переделаны под использование популярных на Западе патронов.
Такая же судьба постигла и наш ПСМ. Достаточно своеобразный пистолетный патрон 5,45×18 МПЦ хождения на Западе, естественно, не имел. Это заставило конструкторов поработать над новой версией пистолета, который планировалось продавать на экспорт. В результате выбор был остановлен на очень распространенном в Европе и США патроне 6,35 мм Browning (.25АСР) — один из самых популярных патронов для образцов гражданского оружия во всем мире. Использование данного патрона позволило пистолету довольно уверенно выйти на международный рынок стрелкового оружия и закрепиться на нем. Благодаря очень небольшим размерам и своей компактности ПСМ может использоваться как оружие скрытого ношения. Поэтому данный отечественный пистолет наиболее эффективен при самозащите, а также нападении на небольших дистанциях.
Тактико-технические характеристики ПСМ:
Используемый патрон — 5,45х18 МПЦ.
Начальная скорость пули — 315 м/с.
Общая длина — 155 мм.
Длина ствола — 85 мм.
Толщина пистолета — 18 мм.
Масса: с патронами — 510 г, без патронов — 460 г.
Патронов в магазине — 8 шт.
Источники информации:
http://gunsite.narod.ru/psm.htm
http://world.guns.ru/handguns/hg/rus/psm-r.html
http://www.worldweapon.info/psm
http://oruchie.ru/psm-pistolet-samozaryadnyj-malogabaritnyj
http://vitalykuzmin.net/?q=node/571
topwar.ru
Пистолет ПСМ. — В споре рождается истина, а в драке правота …
В 1969 г. было выдано задание на разработку малогабаритного пистолета для оперативных служб МВД и КГБ,а также высших офицеров Вооруженных сил.В 1974 г на вооружение был принят 5.45-мм. пистолет ПСМ «пистолет самозарядный малогабаритный» под новый пистолетный патрон.
Создание нового патрона было связано с требованиями предъявленными к новому комплексу.Гильза патрона 5.45*18 МПЦ,разработанного в ЦНИИ Точмаш А.Д.Денисовой-бутылочная с легкой конусностью.Пуля имеет максимальный диаметр 5.64-мм.,ее оживальная головная часть оканчивается небольшой плоской площадкой диаметром около 2 мм.

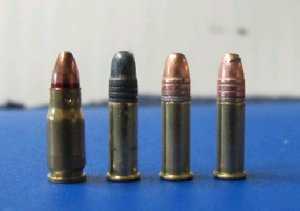

По сравнению с 6.35-мм. патроном «Браунинг» 5.45-мм патрон при меньшей массе и сравнимых размерах имеет в 1.4 раза большую мощность и в 2.5-2 раза большую удельную энергию.Это обусловило и болшее пробивное действие пули (при меньшей вероятности рикошета)-на дальность 8 м она пробивает до 40-45 слоев ткани кевлар или СВМ.Против пули патрона 5.45*18 пригодны средства индивидуальной защиты не ниже второго класса.
По убойному действию пуля МПЦ в силу своей массы заметно уступает пули ПМ,что связано с одним из требований МВД-поражение цели без обязательного смертельного исхода.
Антонина Дмитриевна Денисова – создательница 5,45-мм патрона для ПСМ
Пистолет разработала в ЦКИБ СОО (г.Тула) конструкторская группа-Т.И.Лашнев,А.А.Симарин и Л.Л.Куликов-ранее занимавшаяся спортивными пистолетами.

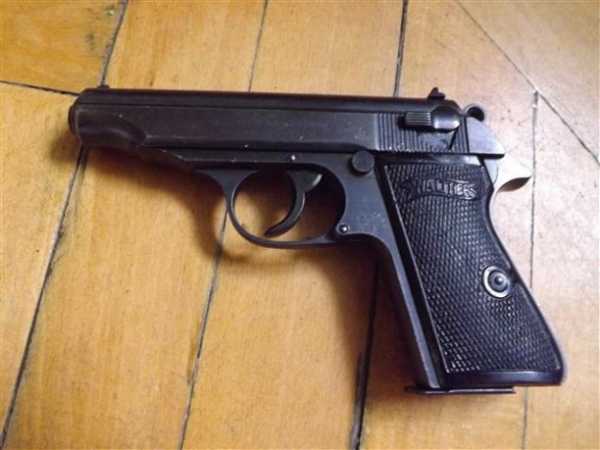

В основу была положена схема и дизайн популярных германских карманных пистолетов «Вальтер» PPC и «Маузер» HSс,однако в целом ПСМ-самостоятельная конструкция.
Принят он был с первого предъявления.Этот успех оттеняет неудачная попытка создания 5.45-мм пистолета на основе ПМ.Выпуском ПСМ занялись в Ижевске.
Автоматика действует за счет отдачи свободного затвора-кожуха.Возвратная пружина надета на ствол.Ударный механизм-с открытым курком и винтовой боевой пружиной.В затворе смонтирован инерционный ударник.Спусковой механизм позволяет стрельбу как с предворительным взведением курка так и самовзводом.Кроме того,оригинальное расположение флажка,выступающего над тыльной частью затвора,позволяет выключать предохранитель и взводить курок одним движением большого пальца стреляющей руки.
Предохранительный взвод курка позволяет носить готовое к выстрелу оружие с выключенным предохранителем.Флажковый предохранитель запирает шептало и спусковой крючок,одновременно спуская курок с боевого взвода и блокируя ударник от воздействия курка.

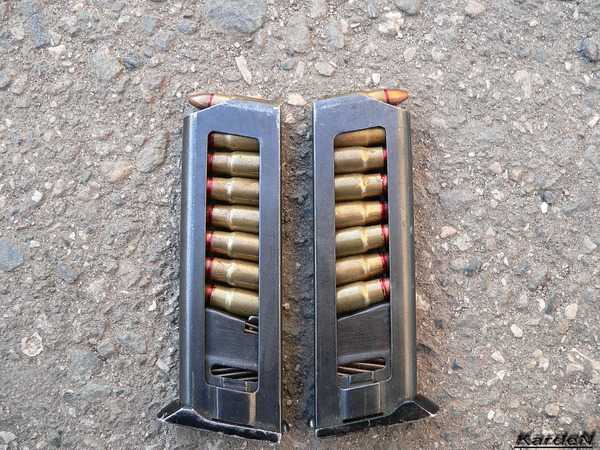

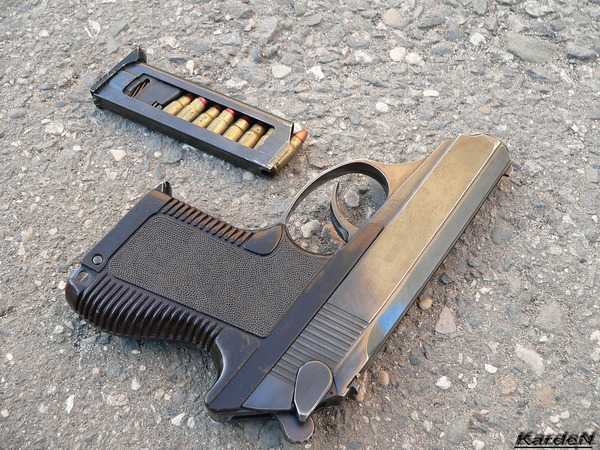

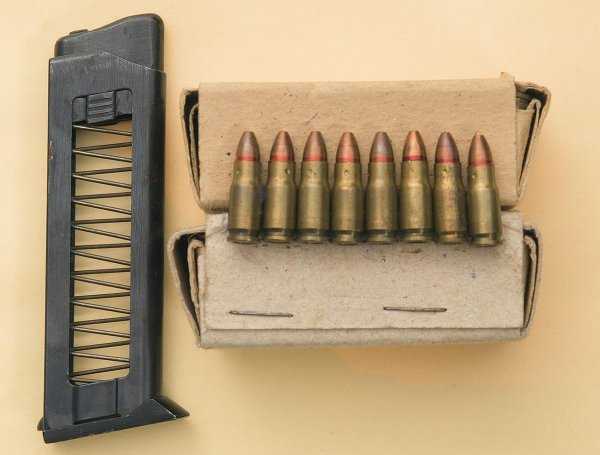

Плоский однозарядный магазин на 8 патронов имеет большие боковые окна,в них жвижутся выступы подавателя,облегчающие снаряжение магазина.
Задний выступ спусковой скобы упирается в переднюю стенку магазина,так что разобрать пистолет без извлечения магазина невозможно.На затворе размещены низкопрофильные постоянные прицельные приспособления.
Пистолет компактен,плоская форма без выступающих вбок деталей и плавные обводы облегчают скрытое ношение и быстрое извлечение оружия.Сравнительно длинный-85 мм.(15.5 калибра)-ствол и мощный для столь малого калибра патрон обеспечили неплохие баллистические показатели.Расположение органов управления позволяет легко действовать оружием одной рукой.
В системе Министерства обороны он стал особенно популярным в середине 90-х гг. в качестве наградного.
Однако уплощение сказалось на служебных качествах оружия-малые размеры рукоятки делают ее посадку в ладони недостаточно плотной.Полного контакта ладони с рукояткой не получается,а нажимать на спусковой крючок приходится средней фалангой указательного пальца.Это ухудшило практические результаты стрельбы.
Конструкторами ЦКИБ создан модернизированный ПСМ,выпускаемый «Ижмехом» и известный как ИЖ-75.
Его отличает увеличенные по длине и ширине пластиковые оборачивающие щечки с оребрением,делающие удержание пистолета заметно удобнее.Повышается устойчивость пистолета при выстреле и после выстрела,а значит и меткость.
Также выпускаются газовые модификации ИЖ-78 (6П37 конструкции В.А.Ярыгина) под 7.62-мм газовый патрон.
Газовый ПСМ-Г выпускался и путем переделки боевых.ПСМ-Г отличается от боевого стволом и измененной рамкой-для предотвращения утыкания края цилиндрической гильзы газового патрона в срез патронника.
И наконец в 2005 году появился травматический 9-мм ПСМ.

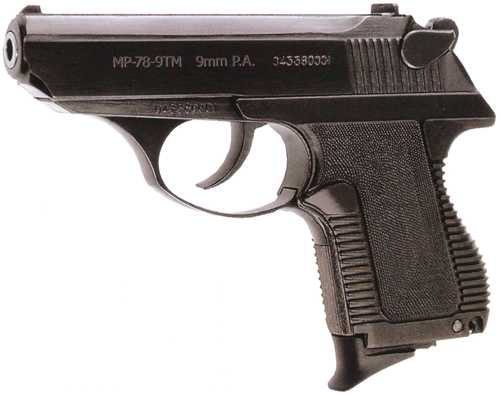

Этот вариант пистолета ( ИЖ-78 — 9 Т) предназначен для стрельбы 9-мм травматическими патронами с резиновой пулей.
При этом сохранена возможность стрельбы газовыми и холостыми патронами. Эффективная дальность стрельбы патронами с резиновой пулей достигает 7 м, дальность поражения аэрозольным облаком равняется примерно 3 м.
kaspijs.livejournal.com
Пистолет Самозарядный Малогабаритный / ПСМ Обзор, фото, видео, характеристики.
Фотоподборка детальных фотографий ПСМ. Подборка-1.
Фотоподборка детальных фотографий ПСМ. Подборка-2.
Пистолет Самозарядный Малогабаритный ПСМ (индекс – 6П23) –советский-российский полуавтоматический пистолет скрытного ношения, предназначенный для вооружения высших командиров советской армии и оперативников МВД и КГБ. Разработан группой тульских конструкторов (Л.Л. Куликовым, Т.И. Лашневым, А.А. Самариным) в Центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия города Тула под патрон 5.45х18. Тихон Лашнев ранее прославился созданием многих спортивно-охотничьих моделей оружия (ТОЗ-15, пистолеты МЦ-55 и МЦ-57), а также различных спецсредств. Анатолий Самарин не был так известен, и принимал участие (помимо ПСМ) лишь в разработке порохового строительно-монтажного пистолета СМП-3. Разработка пистолета ПСМ велась с 1970 по 1972 год, а на вооружение МВД и КГБ пистолет был принят в 1974 году.
История
В конце 1960-х советское командование осознало необходимость создания малогабаритного пистолета для скрытного ношения, который подошел бы для вооружения командиров высшего эшелона и оперативников спецслужб. Для покрытия этой потребности ЦНИИточмаш получил задание на разработку концептуально нового патрона. Шефство над проектом взял А.И. Бочин. По результатам исследований А. Денисовой был выбран оптимальный калибр – 5.45. Боеприпасы иных калибров были признаны неподходящими для выполнения требуемых задач. Под новоразработанный патрон ЦКИБ изготовило новый пистолет, в 1974 году поступивший на вооружение высших офицеров КГБ, Советской армии и Министерства Внутренних Дел. На данный момент ПСМ стоит на вооружении многих силовых структур Российской Федерации, таких как ФССП, ФСО, налоговой полиции. Производится ПСМ на Ижевском Механическом заводе. В 1999 году пистолет самозарядный малогабаритный встал на вооружение прокуратуры, став оружием самообороны следователей и прокуроров. В 2005 году ПСМ стал наградным оружием согласно постановлению Правительства РФ № 718 от 05.12.2005. Также пистолет стоит на вооружении многих силовых структур стран бывшего СССР, таких как Абхазия (МВД, таможенная служба), Белоруссия (таможня), Казахстан (финансовая полиция), является наградным оружием в Киргизии, состоит на вооружении вооруженных сил Монголии.
Конструкция
Автоматика пистолета работает по принципу отдачи свободного затвора. Это значит, что при выстреле давление пороховых газов в стволе отводит назад затвор, после чего происходит экстракция гильзы и досылание нового патрона в патронник. Ударно-спусковой механизм двойного действия, курок автоматически ставится на предохранительный взвод. Безопасность ношения и использования обеспечивает флажковый предохранитель, блокирующий курок. Интересная особенность, что взвод курка и снятие с предохранителя происходит одним пальцем. Боезапас ПСМ представляет собой однорядные коробчатые магазины на 8 патронов. Патрон 5.45х18 имеет очень маленькую массу пули, что при высокой начальной скорости позволяет уничтожать цели за укрытиями или в легких бронежилетах. Более того, особенности боеприпаса делают траекторию пули настильной, а стрельбу на разные дистанции комфортной. Также в зависимости от года производства конкретной модели на ПСМ установлены либо алюминиевые щечки рукояти (ранний советский обрзец), либо более эргономичные пластиковые. УСМ двойного действия: с предварительным взводом и тугое нажатие на спусковой крючок. Эргономика пистолета является довольно спорной. Из-за крайне компактных размеров становится возможным скрытное ношение, однако негативно влияет на хват. Рука среднего размера мужчины средней комплекции не полностью обхватывает рукоять и один-два нижних пальца с нее свисают.
Модификации пистолета ПСМ:
- ИЖ-75 — коммерческая (экспортная) модель ПСМ.
- Байкал-441 — модель под патрон 6,35×15 мм Браунинг. Оснащена индикатором наличия патрона в патроннике, регулируемым прицелом и более толстой рукояткой.
- ИЖ-78 — газовая модель пистолета.
- ИЖ-78-9Т — газовая модель с возможностью стрельбы резиновыми травматическими боеприпасами.
- ПСМ-Р — украинская травматическая модификация ПСМ.
Итоги
В общем и целом ПСМ вышел удачным пистолетом, способным выполнять различные боевые задачи. Он может использоваться высшими офицерами в качестве личного оружия. Он может использоваться оперативниками спецподразделений как мощное оружие скрытного ношения. И мощь этого пистолета не преувеличена, так как им могут поражаться цели за легкими укрытиями и в бронежилетах вплоть до 1-2го класса. Спорные моменты в конструкции и эргономике вносят свою негативную лепту в мнение о ПСМ, однако его владельцы не жалуются и часто носят этот пистолет как вторичное (запасное) оружие. На базе ПСМ было создано несколько моделей газового и травматического оружия в РФ и на Украине, а боевой ПСМ был успешно включен в список наградного оружия.
| Индекс | ПСМ, 6П23 |
| Количество выстрелов | 8 +1 в патроннике |
| Диаметр ствола | 5,45х18, 84,6 мм длина ствола |
| Боевая скорострельность | нет данных |
| Прицельная дальность | 25 метров |
| Максимальна дальность стрельбы | нет данных |
| Начальная скорость вылета | 315 м/с |
| Мощность | 119 /172 Джоуля |
| Автоматика | отдача свободного затвора |
| Вес | 0,46 кг |
| Размеры | Длина 155 мм, толщина 18 мм |
war-time.ru
Что такое ПСМ: описание, технические характеристики, фото
Часто мы сталкиваемся с различными аббревиатурами, значение которых нам непонятно. Например, что такое ПТС и ПСМ? Первая аббревиатура расшифровывается как паспорт транспортного средства, в котором указаны собственник машины и ее основные технические характеристики. Вторая – это паспорт самоходной машины, регистрируемой в Гостехнадзоре. Еще что такое ПСМ? Данной аббревиатурой обозначен индонезийский футбольный клуб. Как утверждают специалисты, «ПСМ» (Макассар) создали в ноябре 1915 г., и он старейший из всех клубов Юго-Восточной Азии. Сегодня он играет в Первой лиге. Тем не менее такой ответ на вопрос о том, что такое ПСМ, наверняка нас не удовлетворит. И не напрасно, поскольку для жителей постсоветского пространства данная аббревиатура ассоциируется исключительно с оружием. Что такое ПСМ в оружейной отрасли? О какой именно стрелковой единице идет речь? Информация о том, что такое ПСМ, об истории создания, устройстве и технических характеристиках представлена в данной статье.
Знакомство
Советскими конструкторами создано несколько надежных, простых в эксплуатации, а главное, недорогих моделей стрелкового оружия. В некоторых образцах, как утверждают специалисты, применены технические решения, которые не встретить в мировых аналогах. Достоинства пистолетов, выпускаемых в СССР, высоко оценили зарубежные оружейные производители, которые в качестве основы для своих изделий использовали советские стрелковые модели. По мнению специалистов, в данном вопросе особенно усердствовали китайцы. Если западные конструкторы пользовались только некоторыми, по их мнению, самыми сложными или лучшими техническими решениями, то китайцы оружие копировали полностью. Одним из таких уникальных творений конструкторов СССР стал ПСМ. Пистолет самозарядный малогабаритный является самозарядной стрелковой единицей, использующей патроны 5,45х18 мм. В технической документации значится под индексом ГРАУ 6П23. Разработан пистолет ПСМ 5 45 в 1971 году советскими конструкторами Лашневым Т. И., Симариным А. А. и Куликовым Л. Л. в Тульском ЦКИБ СОО. В 1973 г. поступил на вооружение Советской армии, а позже армий России и Украины.
Об истории создания
В конце 60-х высшее армейское руководство, оперативные сотрудники органов правопорядка и спецслужб нуждались в новом пистолете. Оружейникам поступил заказ на стрелковую единицу, которая должна соответствовать следующим требованиям:
- Иметь толщину не более 1,8 см и вес до 500 г.
- Желательно, чтобы на корпусе отсутствовали выступающие части. Это требование обусловлено тем, что пистолет предназначался для скрытого ношения.
- Кроме того, новая модель должна быть достаточно эффективной в условиях ближнего боя.
Ввиду того, что с используемыми в Советском Союзе в то время пистолетными боеприпасами достичь вышеперечисленных параметров было невозможно, конструкторам пришлось потрудиться над созданием нового малогабаритного патрона. За короткий промежуток времени оружейникам удалось сделать такой боеприпас, который значится как МПЦ (малогабаритный патрон центрального боя). В 1972 году на тестирование было направлено два образца:
- Модель №1 представляла собой пистолет с основной компоновкой, аналогичной Walther PP.
- Модель №2 – ПСМ являлся уменьшенной и более расплющенной копией советского ПМ. В техдокументации оружие значится как БВ-025.
По итогам тестирования комиссия отдала предпочтение первой модели, за которой закрепилась аббревиатура ПСМ.
О конструкции
Автоматика работает за счет отдачи при свободном затворе. Пистолет оборудован курковым ударно-спусковым механизмом, рассчитанным на двойное действие. Боеприпасы в количестве 8 штук содержатся в коробчатом магазине. После израсходования боекомплекта затвор становится на задержку в заднем положении, что положительно отразилось на скорости перезарядки оружия.
Для курка предусмотрено открытое положение. Пистолет рассчитан только для одиночной стрельбы. Рама и ствол надежно соединены. ПСМ оснастили точно такой же возвратной пружиной, как и пистолет Макарова. В устройстве первых стрелковых образцов имелась одна неприятная особенность: при установке оружия на предохранитель курок мог сорваться и защемить большой палец. Именно по этой травме можно было узнать владельца малогабаритного специального пистолета. Вскоре данный недостаток был устранен. Если предохранитель включен, то затвор, спусковой крючок и курок будут заблокированы.
О конструктивных особенностях
Как утверждают оружейные эксперты, ПСМ стал одним из любимых пистолетов работников советских спецслужб благодаря двум особенностям:
- Слева затвор оборудован рычажком, посредством которого регулируется флажковый предохранитель. Им же осуществляется безопасный спуск курка со взвода.
- В установленном на предохранителе оружии спуск крючка с боевого взвода происходит автоматически. Таким образом, оперативник может производить стрельбу сразу же после извлечения пистолета. ПСМ – это достаточно эффективная стрелковая модель, способная выручить в самой критической ситуации.
О рукоятках
Как утверждают эксперты, новые малогабаритные пистолеты получились с очень эргономичными рукоятями, облегчающими удержание оружия во время стрельбы. В качестве крепления ручки с пистолетной рамой тульские конструкторы воспользовались обычным стопором. Нижняя часть рукоятки стала местом для защелки обоймы. Изначально для изготовления щечек для рукояток этих пистолетов использовали алюминиевый сплав. Позже данный материал был заменен пластиком. Судя по отзывам, в отличие от дюралюминиевых, пластиковые щечки более изящной формы.
Достоинства
Пистолет обеспечивал высокую кучность боя и был высоко оценен сотрудниками советских спецслужб. За счет небольших габаритов ПСМ очень удобный для скрытого ношения, даже под легкой одеждой.
Новый патрон обладал высоким пробивным действием, благодаря чему боец мог из этого оружия поразить цель, облаченную в бронежилет первого класса защиты, который еще называли «мягким». С 5-метровой дистанции снаряд легко пробивал броню, недоступную для пистолета Макарова. Цель не могли спасти даже легкие укрытия. Летел снаряд по настильной траектории. За счет этой особенности, судя по многочисленным отзывам, обеспечивалось однообразное прицеливание с различных дистанций.
О слабых сторонах
Несмотря на наличие неоспоримых достоинств, ПСМ имеет некоторые недостатки. Поскольку в данной модели применяется боеприпас с малокалиберной пулей, пистолет обладает слабым останавливающим действием. Кроме того, силовики привыкли пользоваться габаритным и мощным оружием. По этой причине у американских сотрудников полиции, которых вооружили экспортными моделями ПСМ, было много нареканий относительно мощности.
Применив оружие, правоохранитель мог пробить преступнику бронежилет и смертельно ранить. Но из-за недостаточного останавливающего действия остроконечной пули злоумышленник даже с несколькими серьезными ранениями мог убежать или оказывать активное сопротивление.
О тактико-технических характеристиках
Малогабаритному пистолету присущи следующие показатели:
- ПСМ относится к типу самозарядных пистолетов.
- Весит стрелковая единица 460 г.
- Общая длина составляет 15,5 см, нарезного ствола – 8,46 см.
- Пистолет в высоту достигает 11,7 см, в ширину – 1,8 см.
- Калибр ПСМ 5,45 мм.
- Ствол оснащен шестью нарезами.
- Функционирует оружие за счет свободного затвора.
- Выпущенная пуля в секунду преодолевает дистанцию в 315 м.
- Показатель прицельной дальности боя не превышает 25 м.
- ПСМ с постоянным прицелом открытого типа.
- Патроны 5,45х18 мм содержатся в коробчатых магазинах, емкость которых рассчитана на 8 боеприпасов.
Наши дни
После распада Советского Союза для оборонной промышленности России наступили тяжелые времена. Из-за сложной экономической ситуации, чтобы остаться на плаву, стрелковые модели, создаваемые ранее для своей армии и для армий дружественных государств, российским оружейникам следовало переориентировать под стандарты западного рынка. Поэтому популярные советские модели интенсивно дорабатывались и экспортировались в США и европейские страны. Модернизация коснулась и ПСМ. Ввиду того, что пистолетный боеприпас 5,45х18 мм был популярен только в СССР, его пришлось заменить малокалиберным патроном 6,35 мм Browning. Им снаряжались и другие стрелковые единицы, ориентированные на гражданского потребителя. С новым боеприпасом ПСМ сразу оценили любители огнестрельного оружия. Покупают его преимущественно для самозащиты. Тем не менее, как утверждают специалисты, владельцы малогабаритных пистолетов у американских полицейских вызывают подозрения. Обусловлено это тем, что компактность пистолета и его значительную убойную силу высоко оценили и преступники.
О газовой модели 6П37

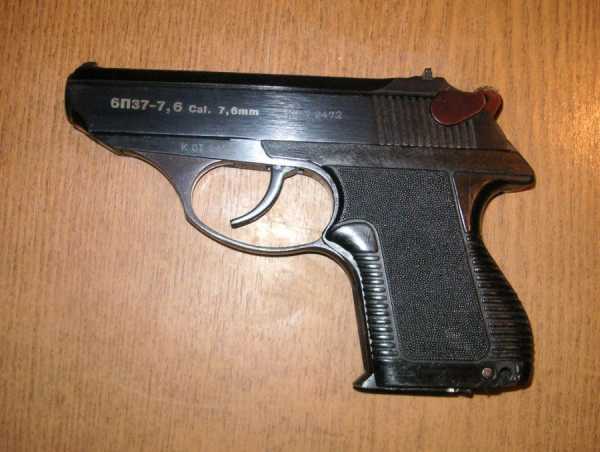

В России на базе боевого ПСМ в 1993 году была создана его газовая модификация. В технической документации оружие значится как 6П37 и предназначено для гражданского потребителя. Несмотря на то, что эта стрелковая единица была призвана стать эффективным средством самообороны, газовый ПСМ нередко используют и преступники для нападений.
О «травмате»
Боевой малогабаритный пистолет послужил основой для создания еще одной гражданской стрелковой модели. Стреляет травматический ПСМ «Кольчуга» 9-миллиметровыми резиновыми пулями РА. Поскольку калибр был увеличен, российские оружейники вынуждены были доработать и сам пистолет. В итоге конструктивно гражданский ПСМ был немного изменен: сделали толще подаватель и модернизировали ствольную коробку. Чтобы внешне «травмат» не очень отличался от своего боевого аналога, оружейникам довелось уменьшить количество патронов в магазине. В гражданской модели обойма снаряжается не 8, а 6 патронами. Судя по многочисленным отзывам потребителей, обе стрелковые единицы настолько похожи, что различить их можно, только взглянув на количество боеприпасов в обойме.
fb.ru
Не имеющий возраста пистолет скрытого ношения ПСМ
Имеющий почти полувековую историю пистолет до сих пор с удовольствием используют представители российского генералитета и сотрудники разведслужб, высоко ценя возможность его скрытого ношения, надежность и высокую кучность стрельбы.
В 1971 году три конструктора ЦКИБ Т.И. Лашнев, Л.Л. Куликов и А.А. Симарин представили государственной комиссии 15-сантиметровый самозарядный пистолет. Формально основной задачей этого малыша должна была стать надежная защита высших советских офицеров и военачальников в очном противостоянии с противником. Хотя все прекрасно понимали: он создан для того, чтобы высокопоставленные военные не попали в руки врага живыми.

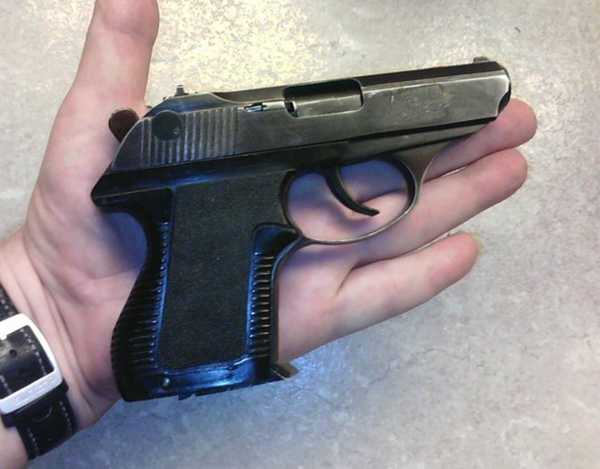

Спрятавшийся в ладони «малыш»
Пистолет с магазином без патронов весил около 460 граммов, а 8 малокалиберных 5,45-мм патронов повышали его вес совсем незначительно. Для ношения такого малыша совсем не требовалось наличие кобуры: он прекрасно умещался в нагрудном и боковом кармане форменного кителя. В неформальной обстановке его можно было положить в карман брюк, не привлекая к себе повышенного внимания, а кучность выстрелов с расстояния 25 метров считается прекрасной даже по нынешним временам.
Члены государственной комиссии с восторгом поддержали новую модель миниатюрного оружия, а представители Комитета государственной безопасности даже попросили передать несколько партий ПСМ для вооружения своих офицеров и генералов. Открыто в такой просьбе самой мощной спецслужбе мира никто не отказал, но приоритет все же был отдан Вооруженным Силам СССР.
Изготовление ПСМ началось в 1972 году, и изначально он выдавался исключительно генералам Советской армии, которые в шутку окрестили его «способом достойно свести счеты с жизнью». Ну почти в шутку.
Андропов знал толк в оружии
Но КГБ не думал сдаваться, а руководивший им в те годы Юрий Андропов отличался настойчивостью и умением убедить правительство в правильности своей позиции. Именно пистолету самозарядному малогабаритному суждено было прийти на смену легендарному стреляющему портсигару, который начал привлекать слишком пристальное внимание иностранных разведчиков.
Компактность ПСМ, а также нарезной ствол, позволяющий прекрасно стабилизировать полет пули и обеспечить приемлемую точность стрельбы, сделали это оружие очень популярным у сотрудников оперативных служб милиции, спецназа КГБ и ГРУ ВС СССР, проводящего скрытые операции по захвату преступников в местах массового скопления людей.
Пистолет ПСМ на затворной задержке. wikimediaО чем говорить, если скорые на руку китайцы, практически не задумываясь, наладили собственное производство копий ПСМ, как только в их руках оказались чертежи!
Простая и безотказная конструкция
Ударно-спусковой механизм ПСМ двойного действия с внешним курком взводится как самовзводом, так и вручную. Механический предохранитель стрельбы установлен на левой стороне затворной рамы в непосредственной близости от курка.
Конструкторы этого оружия предусмотрели возможность достаточно легко большим пальцем правой руки снять предохранитель с одновременным взведением курка и подготовкой пистолета к ведению стрельбы. Щечки рукоятки изначально были изготовлены из алюминиевого сплава, но впоследствии их заменили пластиковыми вставками, сделавшими пистолет на 3 мм толще – так было удобнее его держать.
Автоматика пистолета работает на стандартном принципе свободного хода затвора, который, учитывая маломощность боеприпаса, влияет на отдачу незначительно. При выстреле гильза использованного боеприпаса автоматически выбрасывается через специальное окно, а возвращающаяся назад затворная рама взводит курок и досылает следующий патрон в патронник.
После последнего выстрела оружие становится на затворную задержку. Ради удобства ношения ПСМ конструкторы этого оружия отказались от внешнего рычага затворной задержки. Для перезарядки ПСМ необходимо заменить пустой магазин полным и немного оттянуть затворную раму назад, после чего в патронник будет дослан следующий патрон.
Опаснее «Стечкина» и ПМ
Как это ни парадоксально, но за счет стального наконечника пули относительно маломощный патрон ПСМ имеет бóльшую пробивную способность, чем стандартные 9-миллиметровые боеприпасы популярных пистолетов Макарова (ПМ) и Стечкина (АПС). В отдельных случаях пуля ПСМ пробивает бронежилет 2-го класса защиты, чем не может похвастаться даже легендарный пистолет ТТ!
Но именно эта способность является огромным минусом ПСМ, поскольку выпущенная из него пуля аккуратно прошивает тело противника насквозь. Из-за отсутствия останавливающей силы даже получивший несколько ранений противник продолжает вести активные боевые действия и падает замертво лишь после точного попадания в голову.
Вместимость магазина ПСМ составляет 8 малокалиберных патронов, что позволяет сделать вес данного оружия практически неощутимым при ношении как в кобуре, так и в кармане элементов одежды.
В настоящее время пистолет ПСМ, несмотря на свои отдельные технологические недостатки, продолжает выпускаться в современной России.
На его базе организован выпуск коммерческого пистолета Иж-75 под боеприпас 5,45 х 18 мм, а также «Байкал-441» под экспортный патрон 6,35 х 13 мм (.25 АСР), который с успехом продается за пределами нашей страны.
На базе этого пистолета выпускались газовые и пневматические пистолеты, которые просто переделывались для стрельбы специальными патронами, что позволяло в начале 1990-х годов членам преступных группировок покупать это оружие и адаптировать его под стрельбу боевыми патронами.
В дальнейшем производители стали ставить более тонкие стволы на травматические и пневматические ПСМ, просверливать ослабляющие отверстия и менять их внешний вид.
Тактико-технические характеристики ПСМ
| Калибр | 5,45 мм |
| Используемый боеприпас | 5,45 х 18 мм МПЦ |
| Длина оружия, мм | 155 |
| Длина ствола, мм | 84,6 |
| Высота оружия, мм | 117 |
| Ширина оружия, мм | 18 |
| Масса с магазином без патронов | 0,46 |
| Емкость магазина, патронов | 8 |
| Прицельная дальность стрельбы, м | 25 |
www.eg.ru
ПСМ — Особенности
Особенности
Обобщим особенности пистолета ПСМ. Стандартные тактико-технические характеристики пистолета следующие:
| Тип патрона | 5,45 х 18 МПЦ |
| Масса пустого пистолета, кг | 0,46 |
| Масса снаряженного пистолета, кг | 0,5 |
| длина х высота х ширина, мм | 155 х 106 х 17 |
| Длина ствола, мм | 85 |
| Носимый боекомлект, патронов | 8 |
| Дальность поражения, м | 50 |
| Начальная скорость пули, м/с | 315 |
Преимущества пистолета ПСМ:
- Пистолет плоский и легкий, при необходимости его легко переложить в карман, в джинсы, куртку и т.п. Естественно, постоянно носить его в кармане вредно, рано или поздно карман протрется. Но как краткосрочное решение в некоторых ситуациях это оправдано. Из-за малой толщины пистолет легко носить почти всегда и везде.
- УСМ двойного действия, есть предохранитель, что уменьшает возможность случайного выстрела, при наличии минимальных знаний техники безопасности. При этом предохранитель не выпирает сбоку, что исключительно удобно при ношении в кармане.
- Стальная рамка, для таких пистолетов сегодня редкость.
- Точный, позволяет попадать в грудную мишень и на 50 метров.
- Малый подброс, можно стрелять в очень быстром темпе.
- На пространстве бывшего СССР для него выпускаются кобуры и подсумки, что немаловажно и недоступно для многих новых зарубежных моделей.
На фото ниже показано сравнение ПСМ и Walther PPS по толщине, и видно, что ПСМ ощутимо компактнее.
ПСМ и Walther PPS
Некоторые пользователи указывают, что при неумелом обращении с предохранителем можно прищемить себе большой палец при спуске курка. Тут требуется некоторая осторожность, чтобы палец не перекрывал пространство, которое проходит курок. Можно также без проблем спускать курок пальцем, без использования предохранителя. Недостатки пистолета:
- Отсутствие в продаже запчастей и комплектующих.
- Патроны довольно дорогие и не везде доступны. Впрочем, например, в Риге цена патронов всего в два раза выше, чем средняя для 9х19 и сравнима с револьверными.
- У многих есть сомнения в эффективности патрона калибра 5.45 мм и дульной энергией 129 Дж. Анализ опыта применения не дает однозначного ответа, есть как удачные, так и неудачные случаи. Желательна особая тактика применения с учетом особенности боеприпаса – темповая стрельба по жизненно важным местам.
Что касается проникновения пули, автором проведено сравнение, наряду с 9х19, с тремя типами пуль .22 lr – оболочечной, необолочечной и экспансивной. Для имитации встречи с костью или иным препятствием одна из книг на была с твердой обложкой и более плотной бумагой, толщина около 2.5 см, перед ней поставлена мягкая книга толщиной 2 см.
Дистанция стрельбы 2 метра. Стрельба велась из пистолетов Глок 17, ПСМ, а патронами .22 lr – из пистолета Erma, клона Walther PPK.
Все три пули .22 lr расплющились и остановились в плотной книге, пробиваемость около 4 см. ПСМ пробил намного больше, в сумме около 10 см, 9х19 – 13 см. Пули ПСМа и 9х19 не деформировались.
Итог – пуля .22 может и отдает энергию лучше, но если ей на пути встретится мобильник, кошелек или стопка визиток и карточек – она им ее и отдаст. При ударе о кость тоже. Притом пробиваемость ПСМа меньше, чем 9х19, на 30%, и должна быть на уровне ПМа, это надо проверять дополнительно. Пуля при “удачном” попадании способна проникнуть достаточно глубоко и поразить важный внутренний орган. Так что, очевидно, для самообороны боеприпас вполне подходит и ощутимо лучше, чем .22 lr.
Фото приведены ниже.
Внешнее сравнение патронов 5.45х18 и .22 lr
Глубина проникновения пуль
Вид пуль после отстрела
Эти результаты примерно соответствуют расчетам. Дульная энергия ПСМ 119-129 Дж. Площадь круга 5,64 мм = 24,98. кв. мм. Соответственно, на 1 кв. мм приходится 4.76 — 5.16 Дж.
У патрона 9х19 можно взять среднюю энергию 450 Дж. Площадь 64 кв.мм., значит энергия на кв.мм получится 7 Дж/кв.мм.
Учитывая, что Глок бумагу пробил на 13 см, а ПСМ на 10, соотношение пробиваемости ПСМ и 9х19 выполняется практически пропорционально соотношению энергии на кв. мм.
Если взять дульную энергию пули пистолета Макарова 300 Дж, площадь круга, 67.5 кв.мм, то энергия получится 4.44 Дж/кв.мм. Соответственно, пробитие твердой и вязкой среды должно быть примерно идентично ПСМ.
Этот вопрос нуждается в дальнейших экспериментах, но в целом видно, что ПСМ обладает вполне адекватной пробиваемостью, что отчасти компенсирует недостатки малого калибра.
psm.lv
