АКС74У-VIP. Комплекс скрытого ношения для спецслужб и телохранителей

Возможно вы видели этот комплекс  в двух российских фильмах: сериала “Бригада”, где с ним были наемные убийцы, и в документальных кадрах фильма “Кремль-9. Гараж особого назначения”.

Создание АКС74У в 1979 году преследовало собой цель создать малогабаритное оружие, занимающее нишу пистолета-пулемета, но имеющего большую эффективность на расстоянии до 200 метров. Если для вооруженных сил малогабаритности АКС74У хватало, то для спецслужб (КГБ в то время) еще было важно и скрытное ношение автомата. Габариты АКС74У не позволяли его разместить на теле человека, но было найдено эффективное решение – использовать АКС74У в составе дипломата (а также чемодана, кейса). Абсолютно идентичный внешнему виду дипломата комплекс АКС74У позволял транспортировку до места применения без привлечения внимания. Изготовка к бою производится снятием комплекса с предохранителя, нажатием кнопки на рукоятке кейса и отщелкиванием дипломата. Дипломат падал на поверхность, автомат оставался у оператора в руках. В настоящее время имеются сведения о вооружении данным комплексом оперативников специальных служб стран СНГ.

Главным разработчиком подобных систем сейчас является московский институт НИИ Стали. В нем был разработан кейс “Кондор”, предназначенный для служб охраны VIP и изготавливаемый по индивидуальным заказам.

Рукоятка со скобой:
– позволяет вести прицельный огонь;
– не мешает перезаряжать оружие;
– легко снимается с автомата.

На рукоятке находится двухсторонний (позволяющий его использование и “левшами” и “правшами”) двухпозиционный предохранитель, верхнее положение блокирует нажатие на кнопку. Нажатие на кнопку большим пальцем приводит к “сбрасыванию” дипломата.

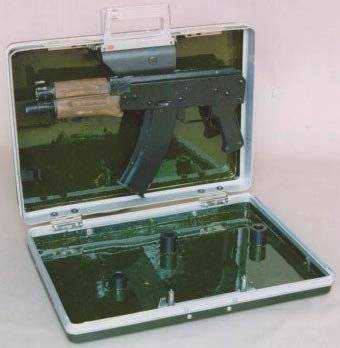

Масса кейса без автомата – 2,3 кг.

Немного о самом АКСУ74У

Назначение АКС-74У:
5,45-мм автомат Калашникова складной укороченный, АКС74У (Индекс ГРАУ — 6П26) — укороченная модификация автомата АК74, был разработан в конце 1970-х — начале 1980-х годов для вооружения экипажей боевых машин, авиатехники, расчётов орудий, а также десантников. Также он используется в МВД и охранных структурах благодаря своим небольшим размерам.

Особенности автомата

А. Отличия от АКС-74:

  • укороченный в 2 раза ствол,
  • укороченный шток газового поршня,
  • установлен специальный надульник, служащий расширительной камерой и пламегасителем,
  • крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части,
  • установка целика на 200 и 400 метров.
  • отсутствует замедлитель темпа стрельбы

С точки же зрения всех механизмов АКС-74У полностью аналогичен АК-74, за исключением ограничителя поворота курка, установленным вместо замедлителя темпа.

Б. Достоинства

  • высокая мобильность и возможность скрытного ношения;
  • высокая проникающая способность пули;
  • высокая дальность и кучность стрельбы для оружия данного типа. (повышается путем общей модернизации: замены стандартного пламегасителя на современный дульный тормоз, аналогично с пистолетной рукояткой и прикладом, и установки передней рукояти под цевьём, например, данный вариант).

В. Недостатки

  • невысокая прицельная дальность стрельбы, по сравнению с полноразмерным автоматом;
  • невысокое останавливающее действие пули из-за использования патрона 5,45×39 мм;
  • склонность к быстрому перегреву при стрельбе (частично решается путем замены цевья на вентилируемое).

ТТХ (Тактико-технические характеристики) автомата АКС-74У:

  • Наиболее действенный огонь ведется на дистанциях до 400 м. По групповым целям сосредоточенный огонь ведется на дальность до 800 м.
  • Дальность прямого выстрела по грудной фигуре — 360 м.
  • Боевая скорострельность: при стрельбе очередями — до 100 выстрелов в минуту, при стрельбе одиночными — до 40 выстрелов в минуту.
  • Калибр: 5,45×39 мм
  • Длина: 735 мм (490 мм со сложенным прикладом)
  • Длина ствола: 210 мм
  • Вес без патронов: 2,71 кг
  • Емкость магазина: 30 патронов
  • Темп стрельбы: 650 — 735 выстрелов в минуту
  • Требования нормального боя для АКС74У: все четыре пробоины вмещаются в круг диаметром 15 см; средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.
  • Проверка боя осуществляется стрельбой одиночными по проверочной мишени или чёрному прямоугольнику высотой 35 см и шириной 30 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с упора, патроны — с обыкновенной пулей, прицел — П.
  • Показатели суммарного рассеивания пуль со стальным сердечником при стрельбе короткими очередями из приведённого к нормальному бою АКС74У лёжа с упора:

Дальность стрельбы, м Срединные отклонения по высоте, см Срединные отклонения по ширине, Энергия пули, Дж
100 10 10 706
200 20 20 539
300 30 30 402
400 40 40 294
500 50 50 216
При стрельбе лёжа с руки рассеивание по высоте увеличивается в 3 раза, а по ширине — в 3,5 раза.
При стрельбе стоя с руки рассеивание по высоте увеличивается в 5,5 раз, а по ширине — в 6 раз.

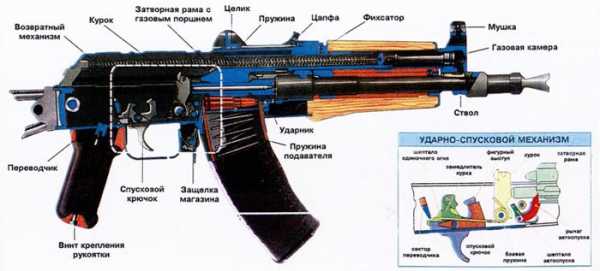

Основные части и устройство АКС-74У:

АКС74У состоит из следующих основных частей и механизмов:

  • ствол со ствольной коробкой, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;
  • крышки ствольной коробки
  • ударно-спускового механизма
  • пламегасителя
  • затворной рамы с газовым поршнем
  • затвора
  • возвратного механизма
  • газовая трубка со ствольной накладкой;
  • цевьё;
  • магазин;
  • ремень.

В комплект АКС74У входят: чехол, принадлежность (шомпол, протирка, ёршик, отвёртка, выколотка, маслёнка, четыре обоймы и переходник), три запасных магазина и сумка для переноски магазинов и принадлежности.

7arlan.kz

Автомат Калашникова АКСУ-74 - 27 Июля 2010

Автомат Калашникова АКСУ-74

5,45-мм автомат Калашникова укороченный (АКС74У, Индекс ГРАУ — 6П26) — укороченная модификация автомата АК-74, был разработан в конце 1970-х — начале 1980-х годов для вооружения экипажей боевых машин, авиатехники, расчётов орудий, а также десантников. Также он используется в МВД и охранных структурах благодаря своим небольшим размерам.

История создания

Укороченный автомат АКС-74У был разработан в конце 1970х годов на базе штатного автомата АК-74 ( в модификации АКС-74 со складным прикладом) специально для вооружения экипажей боевых машин, расчетов орудий и иного армейского персонала, для которого штатный автомат АКС-74 слишком велик. В 1980 году под маркой АКС-74У (6П26) автомат начал поступать в войска.

Появление этого конструктивного типа связанно с необходимостью иметь малогабаритное оружие, которое тактически занимает нишу пистолета-пулемета, но обладает большей эффективностью на дистанции до 200 метров. Первенцем в этом направлении стал укороченный автомат Калашникова АКС-74У. Он появился как армейское оружие после того, как стало ясно, что создать пистолет-пулемет под патрон ПМ с характеристиками, которые нужны армии, не удастся. В армии такое оружие нужно многим. Офицеры, водители, расчеты тяжелого оружия, связисты, летчики - все нуждаются в малогабаритном и эффективном оружии самообороны.

Создать такое оружие на базе основного автомата, состоящего на вооружении, - наиболее простой и экономичный путь. Конечно, тут неизбежны определенные технические издержки, но когда речь идет о массовом оружии, приоритеты экономики и политики часто оказываются впереди технических. Так и произошло в случае с АКС-74У. Переделка оружия была сведена к минимуму: укорочен ствол, изменена конструкция крышки ствольной коробки, введен надульник - специальный дожигатель пороховых газов, используются упрощенные прицельные приспособления. Конечно, боевые характеристики автомата значительно снизились, но дешевизна выпуска, единый с основным автоматом боеприпас оказались определяющими. Тут можно добавить еще многое. Упрощение ремонта, обучения, снабжения - все это тоже имело свою цену. Впрочем, как оказалось, скупой платит дважды, и обмануть законы физики не удалось. В результате как армейское оружие АКС-74У так и не состоялся. Зато как оружие полиции и спецназа он довольно быстро нашел свою нишу, тем более что в отсутствие реальной конкуренции выбирать было особенно и не из чего.

На сегодняшний день АКС-74У остается наиболее распространенной моделью укороченного автомата. АКС-74У служит базой для некоторых образцов замаскированного оружия, используемого спецслужбами. Такой автомат может быть закреплен в специальном дипломате, ручка которого фиксируется на самом оружии. При нажатии на специальную кнопку дипломат автоматически раскрывается и падает, а в руках остается автомат, готовый к открытию огня. Такая маскировка обеспечивает внезапность применения оружия, и может использоваться как телохранителями, так и для проведения специальных операций.

Специфика применения малогабаритного вооружения специальными войсками не раз потребовала внесения в стандартный образец АКС-74У дополнений и усовершенствований. Так появились ночные модификации АКС-74УН с планкой для установки оптики, бесшумные АКС-74УБ с навёрнутым глушителем типа ПБС-3 или ПБС-4. Как симбиоз АКС-74УБ и 30-миллиметрового подствольного гранатомёта БС-1 появился бесшумный стрелково-гранатомётный комплекс "Канарейка". Вынужденная служба автомата в силовых структурах МВД и тут привела к созданию "узкоспециальных" модификаций, взять хотя бы кейс-автомат для подразделений специального назначения КГБ, ФСБ.

В Туле АКС-74У изящно приспособили к 9-миллиметровому боеприпасу СП-5 (СП-6), назвав полученное малогабаритным автоматом ОЦ-11 "Тис". В Ижевске В.М. Калашников совместно с А.Е. Драгуновым превратили автомат в пистолет-пулемёт "Бизон-2", стреляющий 9-миллиметровыми патронами от ПМ. Работы над модернизацией "малыша" не прекращаются и сегодня.

Назначение

Предназначен для поражения одиночных и групповых целей, применяется на вооружении специальных войск.

Конструктивные особенности

Габариты автомата со сложенным прикладом 490 мм, с откинутым 730 мм, вес 2,7 кг, со снаряженным магазином 3 кг. Емкость магазина 30 патронов. Прицельная дальность до 500 метров, но на практике оружие используется на гораздо меньших дистанциях. Начальная скорость пули 735 м/сек, используемый патрон 5,45x39 мм. Высокая скорость пули, наличие в ней стального сердечника обеспечивают оружию неплохую бронепробиваемость, что важно, учитывая распространение современных средств бронезащиты. Но это качество, так ценное для армейского оружия, во многом становится своей противоположностью при проведении полицейских и специальных операций, особенно в урбанизированной среде. Высокоскоростная малокалиберная пуля склонна к непредсказуемым рикошетам, особенно это касается ведения огня в современных домах с железобетонными стенами. Кроме того, у этой пули малое останавливающее действие, а для оружия полицейского класса это весьма существенный показатель. Кроме того, отмечаются плохая кучность и быстрый перегрев ствола. Во многом такое отношение к АКС-74У субъективно, так как это оружие просто не особенно любят и всегда сравнивают со своими длинномерными прототипами.

Устройство

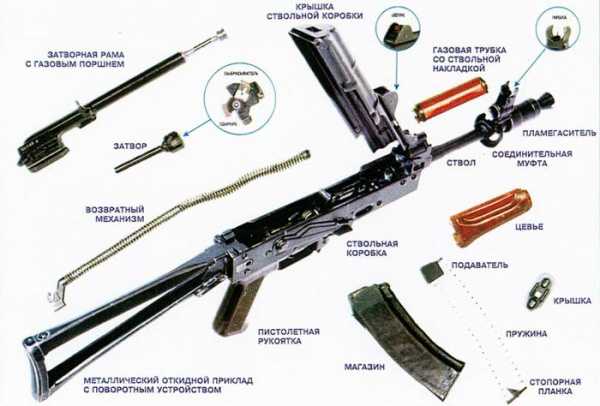

АКС74У состоит из следующих основных частей и механизмов:
-ствол со ствольной коробкой и крышкой ствольной коробки, с ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;
-пламегаситель;
-затворная рама с газовым поршнем;
-затвор;
-возвратный механизм;
-газовая трубка со ствольной накладкой;
-цевьё;
-магазин;
-ремень.

В комплект АКС74У входят: чехол, принадлежность (шомпол, протирка, ёршик, отвёртка, выколотка, маслёнка, четыре обоймы и переходник), три запасных магазина и сумка для переноски магазинов и принадлежности. В комплект АКС74УН2 дополнительно входит НСПУМ.


Обслуживание автомата

Неполную разборку автомата производят для чистки, смазки и осмотра оружия в следующем порядке:
-отделение магазина и проверка отсутствия патрона в патроннике;
-извлечение пенала принадлежности и шомпола из сумки;
-отделение пламегасителя;
-открытие крышки ствольной коробки;
-отделение возвратного механизма;
-отделение затворной рамы с затвором;
-отделение затвора от затворной рамы;
-отделение газовой трубки со ствольной накладкой.
Сборка после неполной разборки осуществляется в обратном порядке.
Полную разборку осуществляют для чистки при сильном загрязнении, а также для ремонта в следующем порядке:
-неполная разборка;
-разборка магазина;
-разборка возвратного механизма;
-разборка затвора;
-разборка ударно-спускового механизма;
-отделение цевья.
Сборка после полной разборки осуществляется в обратном порядке.

Летом (при температуре выше 5 °C) необходимо использовать ружейную смазку и РЧС (раствор чистки стволов от нагара), а зимой (от +5 °C до — 50 °C) — жидкую ружейную смазку (для смазки и очистки от нагара), тщательно удалив (промыв все металлические части в жидкой ружейной смазке и обтерев их чистой ветошью) перед этим летнюю смазку. Для хранения на складе в течение длительного времени автомат смазывается жидкой ружейной смазкой, заворачивается в один слой ингибитированной, а затем в один слой парафинированной бумаги.

Характеристики

Калибр
5,45-мм
Патрон
5,45×39 мм
Масса без патронов, кг
2,7
Масса снаряженного, кг
3
Масса магазина, кг
0,215
Масса НСПУМ, кг
2,2
Длина с разложенным прикладом, мм
730
Длина с сложенным прикладом, мм
490
Длина ствола, мм206,5
Скорострельность, выстрелов/мин650-700
Начальная скорость пули, м/с735
Прицельная дальность, м500

3v-soft.clan.su

Тактико-технические характеристики автоматов АК-74 / АКС-74 / АКС-74У и пулемета РПК-74

Тактико-технические характеристики автоматов АК-74 / АКС-74 / АКС-74У и пулемета РПК-74

Тактико-технические характеристики [18]

АК-74

АКС-74

АКС-74У

РПК-74

Патрон

5,45 х 39 мм обр. 1974 г.

5,45 х 39 мм обр. 1974 г.

5,45 х 39 мм обр. 1974 г.

5,45 х 39 мм обр. 1974 г.

Длина

940 мм
1089 мм (с прикнутым штыком)

940 мм
700 мм (со сложеннным прикладом)

730 мм
490 мм (со сложеннным прикладом)

1060 мм

Длина канала ствола

415 мм

415 мм

200 мм

590 мм

Магазин

30 патронов

30 патронов

30 патронов

45 патронов

Масса

3,07 кг (без магазина и штыка)
3,6 кг (со снаряженным магазином)

2,97 кг (без магазина и штыка)
3,5 кг (со снаряженным магазином)

2,49 кг (без магазина и штыка)
3,0 кг (со снаряженным магазином)

5,15 кг (без патронов)
5,46 кг (в боевом положении)

Эффективная дальность стрельбы

600 м

600 м

350 м

800 м

Прицельная дальность

1000 м

1000 м

500 м

1000 м

Начальная скорость пули

900 м\сек

900 м\сек

735 м\сек

960 м\сек

Дульная энергия

1377 дж

1377 дж

918 дж

1567 дж

Скорострельность

40-100 выстр\мин

40-100 выстр\мин

40-100 выстр\мин

50-150 выстр\мин

Темп стрельбы

600 выстр\мин

600 выстр\мин

700 выстр\мин

600 выстр\мин

Дальность прямого выстрела по ростовой фигуре

525 м

525 м

350 м

640 м

Нарезы

4, правосторонние, шаг 200

4, правосторонние, шаг 200

4, правосторонние, шаг 160

4, правосторонние, шаг 200

Тактико-технические характеристики автоматов АК-101 / АК-102 / АК-103 / АК-104 / АК-105

Тактико-технические характеристики [15], [16]

АК-101

АК-102

АК-103

АК-104

АК-105

Патрон

5,56 x 45 НАТО

5,56 x 45 НАТО

7,62 x 39

7,62 x 39

5,45 x 39

Начальная скорость пули

910 м/сек

850 м/сек

715 м/сек

670 м/сек

840 м/сек

Прицельная дальность

1000 м

500 м

1000 м

500 м

500 м

Темп стрельбы

600 выстрелов/мин

600 выстрелов/мин

600 выстрелов/мин

600 выстрелов/мин

600 выстрелов/мин

Скорострельность

40-100 выстрелов/мин

40-100 выстрелов/мин

40-100 выстрелов/мин

40-100 выстрелов/мин

40-100 выстрелов/мин

Масса с неснаряженным магазином

3,6 кг

3,2 кг

3,6 кг

3,2 кг

3,2 кг

Масса со снаряженным магазином

4,0 кг

3,6 кг

4,1 кг

3,7 кг

З,5 кг

Длина автомата

943 мм

824 мм

943 мм

824 мм

824 мм

Длина со сложенным прикладом

705 мм

586 мм

705 мм

586 мм

586 мм

Длина ствола

415 мм

314 мм

415 мм

314 мм

314 мм

Дальность прямого выстрела по мишени высотой 50 см

450 м

400 м

350 м

400 м

400 м

Вместимость магазина

30 патронов

30 патронов

30 патронов

30 патронов

30 патронов

infourok.ru

АКС74У: 20 лет в строю

Игорь Александров

7 ноября 1974 года запомнилось многим. В этот день состоялась торжественная презентация новой модели стрелкового вооружения Советской Армии. На традиционном военном параде в честь 57-ой годовщины Октябрьской революции крепкие руки прошедших по брусчатке Красной площади бравых десантников продемонстрировали всему прогрессивному человечеству новейший автомат АК(С)74. В принципе, по сути своей, это был всё тот же безумно популярный АКМ с элементами новизны, привнесёнными новым малоимпульсным 5,45-миллиметровым боеприпасом. Спустя пять лет после этого события поистине мирового масштаба на вооружение советских «голубых беретов» поступил «младшенький брат» семейства малокалиберных «калашниковых». Звали его АКС74У.

Общемировая тенденция к созданию совершенно новых в тактическом плане боевых образцов огнестрельного оружия путём небольшой переделки уже существующих стала заметно проявляться в конце 60-х — начале 70-х годов прошлого века. Конструкторы Бельгии, США, Великобритании, Венгрии стали законодателями мод: путём значительного укорочения ствола и применения складного приклада они бойко подгоняли массогабаритные параметры штатных штурмовых винтовок всё ближе и ближе к характерным скорее для класса пистолета-пулемёта. Оставляя при этом явное превосходство в мощи огня…

Модное занятие вскоре нашло отклик и в СССР. Разработка компактного образца стандартного армейского оружия здесь двигалась практически параллельно с выбором перспективного «полноразмерного» автомата под патрон 5,45х39. Шифр программы, предложенный заказчиком, как всегда не отличался конкретикой. В конкурс «Модерн» были вовлечены именитые оружейники Ижевска, Коврова, Тулы. Не вдаваясь в подробности всех неоднозначных коллизий трудного и многолетнего развития этой программы (как известно, в конце концов традиционно непобедимым «ввиду высокой унификации производства и эксплуатации по отношению к АКС74» оказался ижевский вариант «Модерна»), хотелось бы не обделить парой слов и главных конкурентов будущего АКС74У. Тем более, что было их не так уж и много.

В подмосковном Климовске до сих пор в ходу легенда, согласно которой сама идея проведения конкурса «Модерн» вытекала из свершившегося в 1969 году факта проектирования старшим научным сотрудником ЦНИИТочМаша П.А. Ткачёвым чрезвычайно лёгкого (весом 1,9 кг) и сверхмалого по размерам, работающего на отводе газов, автомата (известного под индексом разработчика как АО-46). Применение короткого автоматного ствола теоретически оправдывалось явлением быстрого нарастания скорости пули в 5,45-миллиметровом стволе — практические опыты, по существу, доказали это. Первый шаг на пути к АКС74У был сделан.

Достаточно простой и дешёвый малогабаритный автомат в 1975 году в своём неповторимом стиле разработали в КБ под руководством С.Г. Симонова. Опытный вариант газоотводного АГ-043 с металлическим сдвижным плечевым упором по весу давал фору многим пистолетам-пулемётам (2,1 кг без патронов) и «питался» из стандартного пластикового 30-зарядного магазина от АК(С)74. Какими-то особенными преимуществами по скорострельности, баллистике и надёжности работы АГ-043 не обладал, главным подкупающим его достоинством оставалась очевидная компактность (что послужило поводом для сенсационных слухов о его гэбэшном предназначении именно как оружия скрытого ношения — полное складывание приклада уменьшало длину автомата более чем в полтора раза, с 680 до 420 мм).

Тульское ЦКИБ СОО на государственные испытания по теме «Модерн» начала 70-х представило несколько экспериментальных вариантов укороченного автомата конструкции И.Я. Стечкина. Его ТКБ-0116 мог смело претендовать на звание самого необычного конкурсанта. Автоматика с коротким ходом ствола, поворот которого к тому же осуществлял запирание. Основным элементом газового двигателя служил надульник, он же выполнял функции пламегасителя и компенсатора. Определённый шарм автомату придавал прямой коробчатый магазин на 20 патронов и складывающийся наверх плечевой упор. Весьма лестные отзывы испытателей, в первую очередь по кучности боя, давали стечкинскому «Модерну» неплохие шансы в честной конкуренции, но, как говорится, не судьба…

Проще всего дела обстояли в Ижевске. Отработанная до мелочей конструкция АКМ и проект его 5,45-миллиметрового преемника под шифром А-3 снимали необходимость начинать всё с нуля. Уменьшить длину ствола привычного базового образца – вот, казалось бы, и всё. Так и поступили. Ствол укоротили до 255 миллиметров, отнесли назад газовую камору и основание мушки (соответственно уменьшив длину штока газового поршня), для полного сгорания пороха при выстреле ввели объёмный цилиндрический надульник. Секторный прицел заменили простым L-образным перекидным целиком на крышке ствольной коробки, теперь постоянно закреплённой на оружии и шарнирно откидывающейся при разборке вверх. Проволочный металлический приклад с поворотным затыльником, как и у автомата Стечкина, складывался наверх, уменьшая общую длину автомата до 475 мм. В 1973 году первый экспериментальный «мини-калашников» слегка улучшили. Ствол «подрезали» ещё на 35 миллиметров — автомат стал короче. Приклад позаимствовали у АКМС — автомат стал удобнее. Оформление газоотводного узла и дульной части было в меру облагорожено — автомат стал красивее. Большее давление пороховых газов у дульного среза ствола остро потребовало установки усиленного пламегасителя-дожигателя. Испытания всё продолжались… Опытный образец 1976 года имел ещё более короткий ствол (206,5 мм), складывающийся вправо трубчатый фигурный плечевой упор и сниженную до 2,4 кг массу. Окончательный вариант малогабаритного автомата Калашникова максимально унифицировали с уже принятым к тому времени на вооружение АКС74…

В 1980 году под маркой АКС74У (6П26) автомат начал поступать в войска. В 1983-м его изображение появилось в отечественной прессе. Роль стандартного оружия воздушно-десантных войск «коротышке» явно не удалась — давала знать малая дальность эффективной стрельбы и не очень высокая (по армейским понятиям) кучность боя. В то же время в экстремальных условиях ограниченного пространства, при боевых действиях в населённых пунктах и оборонительных сооружениях автомат смог проявить себя с самой лучшей стороны. Лёгкость и портативность автомата-«малыша» (490х267х87 мм — габариты со сложенным прикладом), позволяющие без больших проблем и ругани управляться с ним и в тесном помещении, и в автомашине, в сочетании с высокой поражающей способностью в ближнем бою сделали АКС74У «лакомым кусочком» для различных подразделений особого назначения (и МО, и МВД). В почёте он у морских пехотинцев и, как ни странно, лётчиков. В «обычных» армейских частях укороченный автомат, однако, прижился лишь в качестве вспомогательного образца для военнослужащих, считающихся основными фигурантами программы «личного оружия самозащиты» (PDW, как выражаются на Западе) — вроде связистов, гранатомётчиков, экипажей боевых машин и т.д. и т.п.

Итак, спустя несколько лет после эффектной премьеры АКС74 мир узнал о существовании АКС74У. Как же сильно повлияла на характеристики оружия добавленная к индексу буковка «У»? Укороченный по сравнению с оригиналом в два раза ствол «малыша», как и следовало ожидать, резко снизил начальную скорость пули и, отсюда, прицельную дальность ведения огня (вместе с эффективной). Посему сама собой отпала необходимость в сложном прицельном приспособлении. Перекидной целик прицела АКС74У занимал всего два фиксированных положения: для стрельбы на расстояния до 350 метров (дальность прямого выстрела по ростовой фигуре, маркировка на целике «П») и на дистанции от 350 до 500 метров (установка «4-5»). Стрелять на большие расстояния из АКС74У категорически не рекомендуется. Давным-давно замечено, что такие параметры, как лёгкость образца и малое рассеивание пуль при стрельбе друг с другом сочетаются весьма редко. Зато невысокую кучность слегка компенсирует возросшая боевая скорострельность — отнесение по сравнению с АКС74 далеко назад газовой камеры уменьшило время цикла автоматики, повысив темп автоматической стрельбы до 700 выстрелов в минуту. Для более или менее приемлемой стабилизации полёта пули, выпущенной из короткого ствола автомата, пришлось несколько увеличить крутизну нарезов – шаг нарезов уменьшился с 200 до 160 миллиметров. Пожалуй, о недостатках — всё. В остальном — компактный, удобный, красивый образец.

Основные мощности по производству АКС-74У были развёрнуты, вопреки ожиданиям, не в Ижевске, а на ТОЗе, с небольшими технологическими изменениями. «Безотказность, повышенная долговечность, стойкость покрытия деталей автомата гарантируются в любых климатических и погодных условиях в интервале температур от -50°С до +50°С» — это из рекламного проспекта завода.

Специфика применения малогабаритного вооружения специальными войсками в дальнейшем не раз потребовала внесения в стандартный образец АКС74У разного рода «дополнений» и усовершенствований. Так появились «ночные» модификации АКС74УН с планкой для установки оптики, «бесшумные» АКС74УБ с навёрнутым «глушителем» типа ПБС-3 или ПБС-4, так появился бесшумный стрелково-гранатомётный комплекс «Канарейка» (симбиоз АКС74УБ и 30-миллиметрового подствольного гранатомёта БС1). Вынужденная служба автомата в силовых структурах МВД и тут привела к созданию «узкоспециальных» модификаций, взять хотя бы кейс-автомат для подразделений специального назначения КГБ (ФСК-ФСБ). В Туле АКС74У изящно «приспособили» к 9-миллиметровому боеприпасу СП-5 (СП-6), назвав полученное малогабаритным автоматом ОЦ-11 «Тис». В Ижевске В.М. Калашников совместно с А.Е. Драгуновым превратили автомат в пистолет-пулемёт «Бизон-2», стреляющий 9-миллиметровыми патронами от ПМ. В последних модификациях «классического» автомата АКС74У деревянные детали уступили место пластиковым, помимо стандартных магазинов на 30 и 45 патронов используются укороченные 20-местные. Работы над модернизацией «малыша» не прекращаются и сегодня.

Короче говоря, АКС74У остаётся в строю, и похоже, ещё очень надолго…

ТТХ автомата АКС74У
Патрон — 5,45х39 мм.
Принцип работы — отвод пороховых газов.
Режимы огня — одиночный и непрерывный.
Темп стрельбы — 700 выстр/мин.
Боевая скорострельность — 40 выстр/мин (одиночный огонь), 150 выстр/мин (короткими очередями).
Питание — коробчатый магазин ёмкостью 20, 30 или 45 патронов.
Масса — 2,485 кг (с пустым магазином), 3,0 кг (со снаряжённым магазином).
Длина оружия — 730 мм (общая), 490 мм (со сложенным прикладом).
Длина ствола — 206,5 мм.
Нарезы — 4 (правосторонние), шаг 160 мм.
Начальная скорость пули — 735 м/с.
Дульная энергия — 918 Дж.
Прицельная дальность — 500 м.
Длина линии прицеливания — 235 мм.

grigorew.wordpress.com

Автомат Калашникова укороченный АКС-74у

Автомат АКС-74У

С начала 1970-х годов, после выбора малоимпульсного промежуточного (автоматного) патрона малого калибра приступили к созданию нового типа индивидуального оружия — укороченных автоматов.

Дело в том. что особенности внутренней баллистики нового патрона позволяли пуле набрать достаточную начальную скорость даже при значительно укороченном стволе, в то же время уменьшившийся импульс отдачи давал надежду на получение легко управляемого малогабаритного оружия ближнего боя, удобного для действий в условиях ограниченного объема.

Министерство оборонной промышленности и ГРАУ в 1973 г. открыли соответствующую конкурсную разработку по теме «Модерн». В разработке нового автомата принимал участие ряд конструкторов, включая М. Т. Калашникова, С. Г. Симонова» И. Я. Стечкина, Е. Ф. Драгунова.

Автомат компоновался таким образом, чтобы в положении «на грудь» со сложенным прикладом он не выходил за габарит бойца в полной выкладке.

На Ижевском машиностроительном заводе работа над таким автоматом велась в конструкторским бюро, возглавлявшемся М. Т. Калашниковым, группой конструкторов под руководством С. Н. Фурмана.

Была определена длина ствола, при которой начальная скорость 5,45-мм пули равнялась скорости 7.62 мм пули при выстреле из автомата АКМ. КБ М. Т. Калашникова подготовило образец укороченного автомата, созданный на базе узлов и деталей уже производившегося АКС 74, что значительно упрощало организацию производство, освоение и обслуживание нового типа оружия. Разумеется, при создании укороченного автомата ряд деталей потребовал видоизменения. К концу 1976 г. автомат был готов для предъявления на войсковые испытания. Они проходили в Кировобаде на базе мотострелковой и воздушно-десантной дивизий. В 1979 г. укороченный автомат приняли на вооружение под обозначением «автомат Калашникова со складывающимся прикладом укороченный обр. 1974 г.» АКС 74У (ГРАУ присвоило ему индекс 6П26).

Ствол автомата АКС 74У укорочен до 206,5 мм, начальная скорость пули снизилась до 735 м/с. Дальность прицельной стрельбы при этом составила 500 м. Укорочение ствола заставило отнести назад газовую камеру, изменить крепление мушки. Соответственно уменьшили длину штока поршня и газоотводной трубки. Укорочение ствола и большее давление газов у дульного среза ствола потребовало установки усиленного пламегасителя с увеличенной камерой для дожигания несгоревших частичек пороха. Дульное устройство снижает также действие звука выстрела на стреляющего.

С отнесением назад газовой камеры темп стрельбы вырос до 700 выстр./мин, но автомат сохранил хорошую управляемость при стрельбе короткими очередями. Для лучшей стабилизации пули в полете при коротком стволе увеличили крутизну нарезов — длина хода нарезов уменьшилась с 200 до 160 мм.

Секторный прицел заменили перекидным L-образным с целиками, рассчитанными на дальности стрельбы соответственно до 350 м (что соответствует дальности прямого выстрела из данного оружия по ростовой фигуре) и 350-500 м. Вынесение прицела на крышку ствольной коробки позволило несколько компенсировать уменьшение длины прицельной линии. Крышка ствольной коробки выполнена откидывающейся вверх на оси.

На АКС 74У установили пластмассовую пистолетную рукоятку, деревянные цевье и ствольную накладку, позднее на АКС 74У, также как и на АК 74 и АКС 74, деревянные детали заменили пластмассовыми (из стеклонаполненного полиамида). Пластмассовые детали несколько снизили массу автомата.

С автоматом используются те же магазины с пластмассовым корпусом, что и с АК 74 и АКС 74. Имеется также уменьшенный пластмассовый магазин емкостью 20 патронов.

АКС 74У поставлялся на вооружение подразделений специального назначения, танкистов, артиллеристов, ракетчиков, а также для вооружения специальных войск—связистов, саперов, автомобилистов и т.д. После принятия АКС 74У на вооружение интерес к нему проявили другие структуры, включая МВД.

Главная выгода АКС 74У по сравнению с пистолетом-пулеметом (а именно к такому классу относят это оружие за рубежом за небольшие габариты и ограниченную прицельную дальность) — унификация по патрону с остальными образцами легкого стрелкового оружия. В свою очередь, узлы АКС 74У были широко использованы в ижевском 9-мм пистолете-пулемете «Бизон-2», в Туле на его основе были разработаны модульный стрелково-гранатометный комплекс ОЦ-14-4 «Гроза»» (в 9- и 7,62-мм вариантах) и опытный 9-мм укороченный автомат ОЦ-11 «Тисе».

АКС 74У выпускался также Тульским оружейным заводом. Автоматы тульского производства отличались от ижевских длиной ствольной накладки и несколько вытянутыми (по сравнению с ижевскими) крыльями по бокам прицела.

Сохранение складывающегося вбок приклада от АКС 74, в целом более удобного и надежного на «длинноствольном» автомате, в укороченном слишком увеличивает ширину оружия в походном положении.

А остроконечная пуля 5,45-mm патрона в помещениях или на улицах дает частые рикошеты. Поэтому для «полицейских»» нужд в 1990-е годы были разработаны другие автоматы под другие патроны. Но и после этого АКС 74У, создававшийся по «военному» заказу, находит себе широкое применение в правоохранительных органах, а для расширения его возможностей разработан ряд съемных приспособлений.

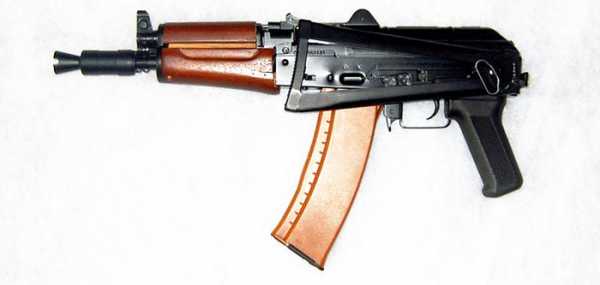

Автомат АКС-74У со сложенным прикладом

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Калибр - 5.45мм
  • Патрон - 5.45х39 (обр.1974г.)
  • Масса оружия без патронов - 2.485кг
  • Длина оружия:
  • с откинутым прикладом - 730мм
  • со сложенным прикладом - 490мм
  • Длина ствола - 206.5мм
  • Начальная скорость пули - 735м/с
  • Темп стрельбы - 700 выстр./мин
  • Прицельная дальность - до 500м
  • Емкость магазина - 30 патронов

УСТРОЙСТВО

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

5.45-мм АВТОМАТ АКС-74 УН

Автомат АКС-74УН

Автомат АКС 74У широко используется в подразделениях специального назначения и, соответственно, не мог не получить «ночных» модификаций. Автоматы АКС 74УН (индекс 6П26Н), АКС 74УН1, АКС 74УН2, АКС 74УНЗ. снабженные планкой на левой стороне ствольной коробки для крепления кронштейна ночного прицела:

АКС 74УН1 (6П26Н1) с ночным прицелом НСПУ;
АКС 74УН2 (6П26Н2) с ночным прицелом НСПУМ;
АКС 74УНЗ (6П26НЗ) с ночным прицелом НСПУ-3.

5.45мм АВТОМАТ С ПРИБОРОМ БЕСШУМНОЙ И БЕСПЛАМЕННОЙ СТРЕЛЬБЫ АКСБ-74У

Автомат АКСБ 74У

С принятием, на вооружение комплекса стрелкового оружия под патрон 5,45x39 встала задача разработки «бесшумной» модификации автомата для вооружений подразделений специального назначения. Успешно решить эту задачу на базе АК 74 и АКС 74 не удалось. При малом калибре относительная длина ствола автомата увеличилась» и пули патронов УС (с уменьшенной начальной скоростью) давали нестабильную баллистику.

В качестве основы «бесшумного» автомата предпочтителен оказался укороченный АКС 74У. На его модификации, получившей обозначение АКСБ 74У (принята в 1985 г, практически одновременно с «ночными» модификациями АКС 74У, установлены: прибор беззвучной (бесшумной) и беспламенной стрельбы ПБС, специальный прицел, накладка на верхнюю тягу складывающегося металлического приклада, магазин уменьшенной емкость. Прибор ПБС относится к «глушителям» расширительного типа. Его действие основано на предварительном расширении пороховых газов выстрела» благодаря чему они теряют значительную часть своей энергии до выхода в атмосферу, и уровень звука выстрела значительно снижается. ПБС также полностью устраняет пламя выстрела» Дозвуковая начальная скорость пули патрона УС устраняет еще один источник резкого звука — баллистическую волну. В конструкции прибора ПБС отсутствует резиновый обтюратор (как, например в ПБС-1, использовавшемся с 7,62-мм автоматом АКМ Б). Возможна стрельба как патронами УС, так и обычными патронами.

Автомат Калашникова укороченный АКС-74у (фотогалерея)

Автоматы России

bezpekavip.com

Автомат АКС-74У (Россия)


Укороченный автомат АКС-74У был разработан в конце 1970-х годов в рамках конкурсной программы "Модерн" на базе штатного автомата АК-74 (в модификации АКС-74 со складным прикладом) специально для вооружения экипажей боевых машин, расчетов орудий и иного армейского персонала, для которого штатный автомат АК-74 слишком велик. Кроме армии, АКС-74У широко используется в МВД, так как компактен и удобен при перемещении в автомобиле и при действиях в помещениях. По этой же причине, а также потому что его легко спрятать в сумке или под одеждой, АКС-74У популярен среди различных служб охраны высокопоставленных государственных лиц. Специально для сил и подразделений специального назначения был разработан вариант АКС-74УБ, у которого штатная дульная насадка заменена резьбой для крепления глушителя (как правило используется прибор для бесшумной стрельбы ПБС-4), а под автомат может монтироваться специальный 30-мм гранатомет БС-1. Ряд модификаций может иметь боковую планку для крепления ночных и дневных прицелов.

По своим габаритам и массе, а также тактической нише АКС-74У близок к пистолетам-пулемётам, однако в силу применяемого промежуточного патрона и механизмов штатного автомата считается все-таки укороченным автоматом, а не пистолетом-пулемётом. К достоинствам АКС-74У относятся высокая мобильность в стесненных условиях (помещения, салона автомобиля), возможность скрытого ношения, довольно высокая пробивная способность патрона. Недостатки - малая прицельная дальность стрельбы (при довольно большой убойной дальности полета пули), невысокое останавливающее действие пули, склонность к быстрому перегреву при стрельбе. С точки зрения тактической ниши АКС-74У в целом аналогичен таким зарубежным компактным автоматам, как Colt CAR-15 Commando, SIG SG-552 или Heckler-Koch HK-53.

АКС-74У создан с максимальной унификацией по узлам и деталям с автоматами АК-74 / АКС-74. Он отличается от АКС-74 в следующем: укорочен в 2 раза ствол с соответственно передвинутой назад газовой каморой, укорочен шток газового поршня; установлен специальный надульник, служащий расширительной камерой (для надежного функционирования газового двигателя автоматики) и пламегасителем; крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части; целик перекидной, с установками на 200 и 400 метров, закреплен на крышке ствольной коробки. Все механизмы, органы управления и общее устройство АКС-74У аналогичны устройству автомата АКС-74.

Работа автоматики АКС-74У основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня, отбрасывая поршень и затворную раму с затвором в заднее положение. Затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её наружу. Затворная рама сжимает возвратную пружину и ставит курок на взвод автоспуска. Под действием возвратного механизма затворная рама с затвором возвращаются в переднее положение. Затвор досылает новый патрон в патронник и запирает канал ствола. Затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание канала ствола осуществляется поворотом затвора вправо вокруг продольной оси и, как следствие, захождением его боевых выступов за боевые упоры ствольной коробки.

Прицельное приспособление АКС-74У состоит из поворотного целика и мушки. Целик имеет два положения — для стрельбы на дистанции до 350 м («П») и от 350 до 500 м («5»). К автомату также прилагается приспособления для стрельбы ночью (самосветящаяся насадка), состоящее из откидного целика с широкой прорезью (устанавливается на поворотный целик) и широкой мушки (надевается на мушку оружия сверху), на которые нанесены светящиеся точки. Данное приспособление не отделяется в процессе эксплуатации — при стрельбе днём мушка и целик сдвигаются вниз и фиксируются, не мешая пользоваться стандартными прицельными приспособлениями. В поздних версиях АКС-74У на левой стороне ствольной коробки появилась боковая планка системы «ласточкин хвост» для крепления прицелов типа «Кобра» и ПСО/ПОСП.

Варианты:
АКС-74УН2 («ночной») — вариант, отличающийся наличием планки для крепления ночного прицела. Для стрельбы в условиях естественной освещенности ночью к нему присоединяется ночной стрелковый прицел универсальный модернизированный (НСПУМ).
АКС-74УБ («бесшумный») — вариант для сил специального назначения, отличающийся заменой штатной дульной насадки на резьбу для крепления глушителя (обычно ПБС-4) и возможностью установки бесшумного подствольного гранатомета БС-1М. В таком виде автомат образовывает бесшумный стрелково-гранатометный комплекс 6С1 «Канарейка».

Тактико-технические характеристики АКС-74У
Патрон: 5.45x39 советский
Полная длина с откинутым прикладом: 730 мм
Полная длина со сложенным прикладом: 490 мм
Длина ствола: 206,5 мм
Масса без патронов: 2,70 кг
Нарезы: 4 правосторонних
Емкость магазина: 30 патронов
Темп стрельбы: 700 выстр./мин

Маркировка
Клеймо завода, заводской номер и год выпуска на левой стороне ствольной коробки.

Предохранители
Флажок переводчика-предохранителя с правой стороны ствольной коробки: верхнее положение - «предохранитель», среднее (на один шаг вниз) - непрерывный огонь, нижнее положение - одиночный огонь.

Разряжение
Защелка магазина расположена впереди спусковой скобы. Отсоединить магазин, установить флажок переводчика-предохранителя в одно из положений для ведения огня, отвести назад рукоятку затворной рамы (с правой стороны ствольной коробки), чтобы извлечь патрон, который может находиться в патроннике, осмотреть патронник через окно ствольной коробки, отпустить рукоятку затворной рамы, нажать на спусковой крючок.

www.dogswar.ru

кому "Ксюша", а кому ... (часть-3) » Военное обозрение

В предыдущих статьях об автомате АКС74У можно познакомиться с основными его конкурентами, представленными на конкурсе «Модерн», а также с причинами создания автомата в очень компактных габаритах. Практически все образцы оружия могли стать отличными средствами доставки свинца в организм противника, если бы не одно «но», которое заключалось в самом широком распространении автомата Калашникова. Собственно, наличие полноценной версии АК на вооружении и стало определяющим фактором в выборе победителя на конкурсе «Модерн», ведь производство было налажено именно под АК, плюс какая-никакая унификация оружия, оставалось только уменьшить габариты и вес оружия до требуемых, а это оказалось не так просто.

С одной стороны модернизировать уже готовый образец задача несравнимо более простая, чем создание оружия «с нуля», однако подогнать под конкретные требования уже существующий образец, как оказалось не всегда так просто, как кажется, и просто отпились ствол автомату, чтобы он стал короче, является не самым хорошим вариантом. Для того чтобы получился образец оружия, хотя бы находящийся рядом с требованиями конкурса «Модерн», пришлось решить множество проблем, и хотя принципиально АКС74У не отличается от своего полноразмерного прародителя, в его конструкции множество деталей изменены, для того, чтобы обеспечить как нормальную работу автомата, так и сократить его габариты.


Естественно, что в первую очередь был укорочен ствол оружия до 255 миллиметров. Этот шаг привел к тому, что пороховой заряд патрона 5,45х39 не успевал полностью прогорать со всеми вытекающими отсюда последствиями. Для того чтобы это явление хотя бы частично компенсировать, было разработано надульное устройство в виде объемного цилиндра. Газовую камору пришлось отнести назад, что потребовало уменьшения длины штока поршня. Помимо этого, представленный на конкурс образец выделялся и прицельными приспособлениями. Так, целик заменили на простой откидывающийся, а приклад оружия складывался вверх. Еще раз повторюсь, что это был первый вариант оружия, а не АКС74У в окончательном варианте. Далее пошел долгий процесс совершенствование этого оружия. Так, ствол решено было подрезать еще на 35 миллиметров, приклад заменили на приклад от АКМС, но самым сложным били работы с газоотводным узлом и надульным устройством. В конце концов, пришли к тому результату, который всем знаком, с еще более коротким стволом длиной 206,5 миллиметров. Вроде бы все просто и быстро на словах, и ничего сложного нет, но если все это попытаться повторить, пересчитать каждую деталь, да еще и продумать новые, то в результате получиться достаточно серьезный труд, может быть, и не равный созданию нового малогабаритного автомата «с нуля», но очень близкий к этому.

К сожалению, подогнать оружие полностью под требования предъявляемые конкурсом не удалось. Причина этого заключается не в том, что это было сделать невозможно, а в том, что при уменьшении автомата до требуемых габаритов полностью бы потерялась взаимозаменяемость с полноразмерной версией автомата Калашникова большинства деталей, а это значило бы большие затраты при производстве. Потому длина оружия со сложенным прикладом равняется не 450 миллиметров, а 490 миллиметров, зато с разложенным прикладом длина оружия на 20 миллиметров меньше требуемой – 730 миллиметров. Вес оружия так же существенно превышен на 285 грамм (2,485 килограмма без магазина). Из-за изменений, связанных с уменьшением длины штока поршня и прочим, скорострельность оружия выросла до 700 выстрелов в минуту. Помимо этого, стволы оружия отличаются не только по своей длине, но и по шагу нарезов. В укороченной версии автомата шаг нарезов в стволе равен 160 миллиметрам, в то время как в полноразмерной шаг нарезов равняется уже 200 миллиметрам. Сделано это было для того, чтобы пуля после вылета из ствола лучше стабилизировалась в полете. Нужно также отметить, что меньший шаг нарезов существенно увеличивает напряжение на оболочке пули, а при перегретом стволе, что само собой очень и очень плохое явление, это сопротивление на оболочке пули проявляет себя, становясь одной из причин «плевков» оружия. В общем, с одной стороны вроде бы все тот же АК, но уже немного другой.

Примечательно то, что первыми укороченный вариант автомата Калашникова получили ВДВ, хотя вроде как это оружие создавалось скорее как оружие самообороны для тех, кому автомат нужен только на крайний случай и не является основным средством воздействия на противника. Естественно, что там АКС74У не прижился и так и не стал основным оружием в виду своих специфических особенностей. Хотя нельзя не отметить лестных отзывов о небольшом весе и габаритах оружия, что было достаточно важно в данном случае. Но ни вес, ни габариты не могли компенсировать невысокую кучность ведения огня и небольшую эффективную дальность применения. Тем не менее, оружие получило самое широкое распространение, которое могло получить, причем даже не там где надо (милиция-полиция, хотя иногда и им это оружие надо, но явно не в том количестве как сейчас и не повсеместно распространенное). Получив достаточно большое распространение, автомат АКС74У не только использовался в своем исходном виде, но и получил своего рода развитие. На базе этого автомата был создан стрелково-гранатометный комплекс, но об этом оружии уже в другой статье.

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
