Коллиматорный прицел закрытого типа 1х40 Red/Green Dot Sight

1x40E R&G Dot Sight Scope w/10mm-20mmWeaver Mount, коллиматор закрытого типа с креплением weaver 20 мм / ласточкин хвост 11 мм, красная или зеленая точка (только один тип метки), диаметр линзы 36мм, увеличения нет. Покупал для плинка, на пневматическую винтовку.

Что такое коллиматорный прицел.

Еще обзоры коллиматоров:
Коллиматорный прицел под WR
1X 33mm Red/Green Dot Sight Rifle Scope (открытый коллиматорный прицел для пневматики)
Реплика прицела EOTech 552 HBC-27038 [Страйкбол]

Сразу оговорюсь, я в этих ваших прицелах понимаю мало, взял просто «поиграться», и еще потому что открытые прицельные прошлый хозяин винтовки очень уж невзлюбил, с ними стрелять тяжело. Ну и мне с ним не на войну и не на страйкбол — то, что эта китайская поделка может развалиться при первом же серьезном испытании я и так понимаю.
Кстати, надпись от продавца к продавцу меняется — и бушнелл, и макснайп, и бса есть.

Фото:

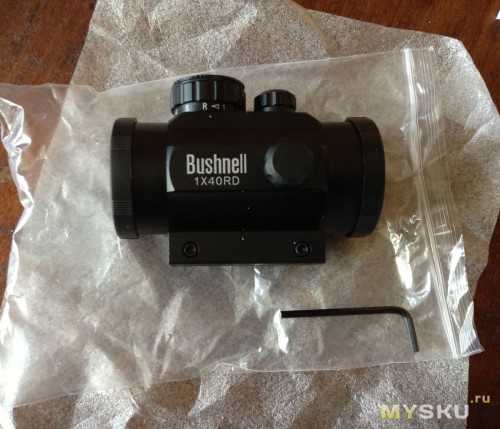

Коробка, инструкция на английском.


Комплектация небогатая, даже тряпочку для протирки положить забыли. Собственно, прицел с интегрированным креплением, шестигранник — крутить винты крепления, колпачки на линзы и всё.

Внешний вид: сверху, спереди, сзади

Корпус из алюминия, выглядит (в смысле — я не проверял, молотком не стучал по нему) прочно и монолитно. Стеклышки непонятные, но прочными точно не выглядят.

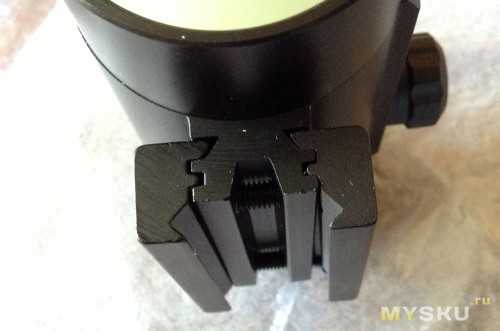

Крепления: вивер 20мм нормальное, должно садиться хорошо

Путём переворачивания крепежных планок должно было получиться примерно то же самое для ласточкиного хвоста/dovetail 11 мм, но у китайцев не срослось:

Тем не менее, на ластохвост прицел встал и даже не шатается

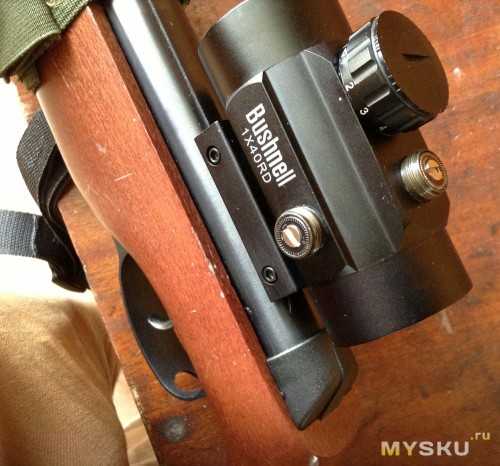

Закрепленный прицел


Крутилки: маленькие для боковых и вертикальных поправок (под колпачками), хорошо кликают, цена одного клика, вероятно, как и заявлено — 1 угловая минута, измерить нечем. Большая крутилка — регулировка яркости и цвета точки, сперва 5 степеней яркости красного, если дальше крутить — зеленого.

Питание от цр2032


Ну и собственно точки, крайние положения. На глаз, честно говоря, разницу между 1 и 5 не сильно заметно, на фото разница видна более отчетливо.


Пристрелять толком не успел, но так как винтовка слабая и стреляю я максимум на 25 метров — вроде пришлось по душе, уж всяко лучше кривого открытого прицела. Насчет брать или нет советовать ничего не буду, мало в прицелах понимаю, этот практически первый. Но сделан он добротно для своих 30 баксов, это точно.
PS Винтовка Norica Sport, закрытый — потому что мне так больше нравится.

mysku.ru

Коллиматорный прицел — это... Описание, устройство, основные характеристики, обзор производителей, отзывы

Коллиматорный прицел — это одно из приспособлений, направленных на улучшение характеристик стрелкового и охотничьего оружия. Указанное устройство быстро стало популярным, выпускается различными производителями, отличается между аналогами по конфигурации и типу крепления. Рассмотрим особенности этого аксессуара, а также проведем обзор лучших и популярных моделей от разных изготовителей.

Описание

Коллиматорный прицел — это оптическая система, дающая возможность стрелять по объектам, независимо от угла атаки, не требует фокусировки зрения, благодаря совмещению светящегося маркера наведения и цели. С таким оснащением доступно вести огонь в скоростном режиме, одновременно контролируя изменение окружающей обстановки. Для военных и гражданских разновидностей оружия сконструированы отдельные категории коллиматоров.

Простейший элемент собирается из пары линз, параллельной оптике пластины, нанесенной маркировки прицела. Подобная конструкция позволяет пользователю видеть марку на некотором удалении. Через стандартный коллиматорный прицел для гладкоствольного ружья имеется возможность наблюдать за целью одновременно двумя глазами. Точность поражения мишени преимущественно зависит от индивидуальной способности стрелка сохранять параллельность осей видимости обоих глаз.

Принцип действия

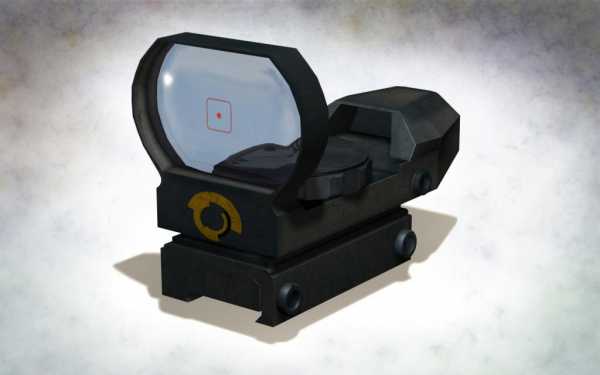

Разработаны и выпускаются коллиматоры «открытого» вида, в которых вмонтированы не линзы, а специальный объектив. В фокальной части устанавливается сетчатая пластина и светодиодная подсветка. Над объективом под углом 45 градусов крепится полупрозрачное зеркало. Пользователь видит отражение марки и мишень на фоне пластинчатого элемента.

Закрытый коллиматорный прицел — это аналог, позволяющий при прицеливании отличать способности диоптрического приближения цели до 1,5 раз. Дополнительные насадки и аксессуары дают возможность получить гибридное устройство и увеличить приближение объекта до двух раз.

Отличие от других типов прицелов

Коллиматоры служат для выполнения тех же функций, что и прочие прицельные системы. Однако принцип работы указанных приспособлений базируется на сравнении нескольких специфических параметров. Среди них:

  1. Формирование маркера параллельными потоками, наведенными в сторону бойца. Классическая оптика, к примеру, оснащается металлической сеткой, внедренной в одну линзу.
  2. Нет необходимости тратить время на совмещение мушки и целика. При этом степень освещенности для выполнения прицельных выстрелов большой роли не играет.
  3. Имеется возможность смещения пользователя касательно прицельной оси, что позволяет марке оставаться на выбранном объекте.

На отдельной позиции стоит разновидность коллиматорного прицела для оружия — голографический вариант. От стандартного аналога он отличается использованием лазерного луча, а не световых потоков. При этом марка выглядит объемнее, а скорость реагирования несколько увеличивается.

Среди недостатков рассматриваемого оборудования отмечают необходимость применения источников питания, требующих регулярной замены, а также невысокие параметры диоптрического приближения мишени.

Сферы применения

Коллиматоры широко распространены в различных отраслях, где уместно использование стрелкового оружия. К примеру, охотники монтируют приспособления на гладкоствольные и нарезные единицы, спортсмены — на пистолеты, винтовки, арбалеты и блочные луки, в армии — на большинство образцов стрелкового оружия.

Благодаря огромному выбору рассматриваемых приборов с разнообразными характеристиками, коллиматорные прицелы для гладкоствольного оружия 12 калибра либо более мощных модификаций, можно подбирать с учетом особенностей ружья и способа крепления обвесов. При этом балансировка орудия остается неизменной, а конфигурация метки подгоняется в индивидуальном порядке. Для использования в спорте приспособления должны быть эргономичными, легкими, быстросъемными, с учетом особенностей конкретного типа оружия.

Армейские коллиматоры

К военным образцам предъявляются повышенные требования, а именно:

  • увеличенная прочность конструкции, поскольку бойцы часто преодолевают сложные участки в разное время года, что проявляется повышенным воздействием влаги, морозов, грязи, механическими ударами и сотрясениями;
  • универсальность элементов питания, что связано с невозможностью в боевых условиях носить с собой неограниченный запас батареек;
  • специальная сетка прицеливания, оснащаемая шкалой поправок на скорость ветра и специфическими метками;
  • защита от влаги;
  • баллистические настройки должны давать возможность учитывать особенности эксплуатации боевых патронов разного калибра;
  • конфигурация прицела не должна меняться при ведении огня очередями;
  • крепление должно гарантировать оперативное снятие и установку приспособления;
  • скрытность при стрельбе в темное время суток.

Уход и хранение

Коллиматорный прицел — это устройство, требующее бережного отношения. Регулярный и правильный уход позволяет продлить рабочий ресурс, без потери технических характеристик. Основные правила обращения с рассматриваемым аксессуаром:

  • чистку линз следует проводить только специальными салфетками;
  • при передвижении и транспортировке объектив и окуляр обязательно закрывают защитными крышками;
  • заслонки, предохраняющие регулировочные элементы и батарейки, завинчивают до упора без чрезмерного усилия;
  • во время длительного хранения, питающие элементы изымают и содержат в предусмотренной для этих целей упаковке;
  • хранение и транспортировка прицела должны осуществляться в специальной коробке, исключать попадание воды и агрессивных веществ.

Критерии выбора

При выборе коллиматорного прицела для гладкоствольного или другого оружия, необходимо учитывать несколько факторов. Среди них:

  1. Эксплуатационные особенности. Каждая модификация обладает различными пользовательскими параметрами, включая температурный режим, калибр орудия, уровень освещения и тому подобное.
  2. Способ монтажа. Разные методы установки вносят свою особенность при использовании. Лучшим коллиматорным прицелом считается модель, комбинирующая в себе рабочую часть и фиксирующий кронштейн. Если батарейку можно заменить без снятия конструкции, это исключает необходимость дополнительной пристрелки.
  3. Крепления и планки. Множество рассматриваемых устройств реализуется в сборе с кронштейном, что гарантирует быструю установку и снятие прибора с планки.
  4. Разновидность марки прицела. В продаже имеются версии с предустановленным маркером определенной конфигурации, а также модификации с возможностью изменения формы, по желанию покупателя.

Монтаж и настройка

Прицелы коллиматорные для оружия 12 калибра и аналогов устанавливаются при помощи планки Пикатини или крепления «ласточкин хвост». На некоторых видах вооружения они идут в штатной комплектации. Коллиматор монтируется непосредственно на штатном месте крепежа, планка крепится специальными болтами. При их установке следует корректировать усилие, чтобы не сорвать резьбу.

Пристрелка любого типа оружия производится в тире или на полигоне, где исключается попадание на линию огня людей или животных. Дальний рубеж оснащается земляным или деревянным барьером (бруствером). Оружие фиксируют в специальном приспособлении, а при его отсутствии применяют упор для стабильных выстрелов, прибегнув к помощи другого человека.

Цель размещают на дистанции десяти метров для пневматики и пулевых модификаций. Для ведения огня дробью (в гладкоствольных моделях) дальность может быть увеличена. Для настройки и пристрелки лучше брать армейскую мишень с концентрическими кругами. После трех залпов ориентировочно в центр цели вычисляют усредненное место поражения посредством соединения точек попадания зарядов по диагонали. Расстояние и направление отступления от точки прицеливания позволяют определить показатель и ориентир поправки. Учитывая информацию из инструкции о размере и шаге регулировочных винтов, выполняют корректировку прибора. Проводят контрольную серию залпов, при негативном результате процедуру повторяют.

Краткий обзор производителей

Описание начнем с коллиматорного прицела на ИЖ и прочие охотничьи ружья отечественного производства. Называется прибор «Кобра», ниже приведены его основные параметры:

  • применение — охотничье вооружение;
  • управление — цифрового типа;
  • настройки яркости и типа метки сохраняются после монтажа и снятия;
  • устройство рассчитано на эксплуатацию днем, утром и при лунном освещении;
  • имеются шкалы правок на дальность и боковое направление;
  • температурный режим работы — от -40 до +65 градусов;
  • питание — от стандартных элементов.

В своих отзывах потребители указывают на приемлемую цену и хорошее качество.

Коллиматорный прицел «Пилад»

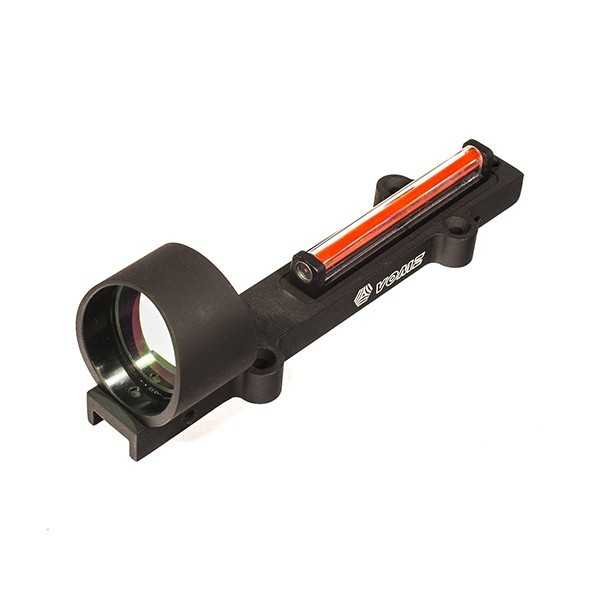

Особенность серии PFO-1 от этого производителя в том, что он может устанавливаться на любое орудие с вентилируемой планкой прицела (на вертикальные "переломки" и полуавтоматические модели). Благодаря заниженной линии прицеливания, ощутимого ухудшения вкладки не наблюдается.

Лучевым источником для рассматриваемой версии является оптоволокно, сосредотачивающее окружающий свет, переправляя его торцовой частью вперед. По большому счету, устройство является комбинацией прицела и световодной мушки, работает без батареек. Пользователи в своих откликах отмечают, что в сумерках пользоваться им проблематично, а также пристрелка потребует времени и внимательности.

Владельцы к особенностям коллиматорного прицела «Пилад» относят такие моменты:

  • тип крепления — планка;
  • небольшая масса;
  • не нуждается в батарейках;
  • позволяет прицеливаться в «выключенном» виде;
  • сложности с пристрелкой;
  • для стрельбы требуется достаточный уровень освещенности.

Модели Aimpoint и Burris

Шведская компания «Аимпоинт» выпускает коллиматоры со следующими характеристиками:

  • модификация подходит для всех калибров военных, охотничьих ружей, карабинов;
  • выдерживание напора воды до 45 метров;
  • корпус отличается повышенным показателем прочности;
  • рабочая температура — от -30 до +60 °C;
  • функционирует при любом уровне освещения.

Пользователи отмечают высокое качество прибора, однако его стоимость довольно высокая.

Коллиматорный прицел для гладкоствольного оружия (на 12 мм) под маркой «Буррис» выпускается в Японии. Владельцы указывают на то, что аппарат вполне можно монтировать на боевое и спортивное оружие, включая арбалеты. Среди прочих преимуществ:

  • корпус водонепроницаемой конструкции;
  • не зависит от окружающего освещения;
  • оснащен стеклами повышенной прочности;
  • предусмотрена автоматическая корректировка подсветки;
  • эксплуатационный температурный режим — от -30 до +60 градусов.

Варианты Eotech и Hakko

Коллиматоры американского производства «Эотек» обладают следующими параметрами:

  • подходят для любого калибра ружей;
  • оснащены голографическим лазером;
  • подсветка — красного цвета;
  • элемент питания — стандартный, для смены не требует демонтажа.

Среди прочих плюсов владельцы отмечают водонепроницаемый корпус, температурный режим работы в широком диапазоне (от -40 до +65 °C). Кроме того, указанные модели совместимы с приборами ночного видения.

Японский производитель «Хакко» выпускает коллиматорные прицелы на 12 мм и другие калибры. Пользователи указывают на наличие специальных модификаций для пневматических ружей и пистолетов. Прибор относится к закрытым версиям панорамного типа, не подходит для систем Flipup-II.

Leapers и Sightmark

Прицел «Лиаперс» выпускается американской компанией, обладает следующими рабочими характеристиками:

  • ориентирован на все виды помповых винтовок;
  • имеет корпус, защищенный от влаги;
  • эксплуатируется при любом освещении, метка переключается с зеленого на красный цвет;
  • стекла и пластик повышенной прочности;
  • подсветка регулируется в пяти позициях;
  • температурный режим — от -10 до +45 °C.

Покупатели позитивно отзываются об указанном приборе, особенно отмечают техническую сторону устройства и его удобное крепление.

Модель «Сайтмарк» изготавливается в США, имеет следующие параметры:

  • подходящие калибры — все ружья, карабины, арбалеты;
  • линзы — из особо прочного стекла;
  • уровни яркости мерки — семь режимов;

Пользователи указывают, что температурный режим эксплуатации ограничен (от -10 до +45 °C). Зато в модельной линейке имеются уменьшенные версии с надежным креплением.

Прицелы Docter и Bushnell

Коллиматоры «Доктер» производятся в Германии. Ниже указаны их основные характеристики:

  • ориентированы на все калибры пистолетов, ружей, арбалетов, военных единиц;
  • отличаются компактными размерами и уменьшенным весом;
  • корпус сделан из водонепроницаемого материала;
  • не зависит от окружающего освещения.

К дополнительным преимуществам владельцы относят повышенной прочности корпус и линзы, возможность автоматического отключения при закрытии объектива крышкой. Среди минусов — высокая цена.

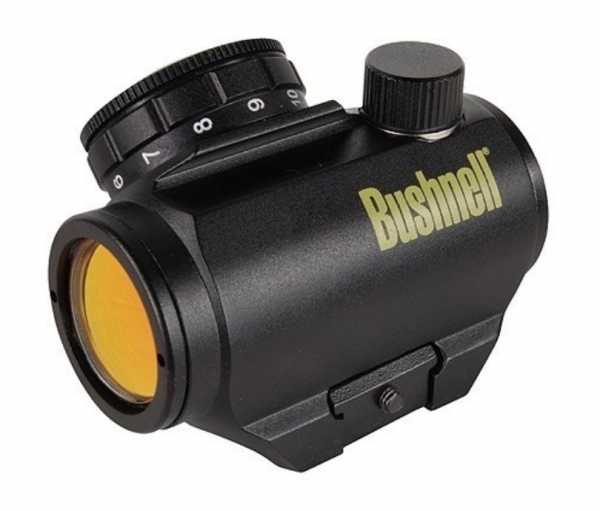

О модификациях «Бушнелл» пользователи отзываются преимущественно положительно, во многом благодаря его отличным характеристикам. Они указаны ниже:

  • подходят для всех калибров огнестрельного оружия;
  • оснащены водонепроницаемым корпусом;
  • эксплуатируются при любом освещении;
  • имеют стекла повышенной прочности;
  • предусмотрена мягкая корректировка подсветки.

Итог

Какой коллиматорный прицел выбрать, зависит от личных предпочтений пользователя и особенностей оружия. На рынке в широчайшем ассортименте представлены указанные приборы, так что приобрести необходимую модификацию с учетом цены, функционала и качества не составит особого труда.

fb.ru

Коллиматорный прицел

Тюнинг охотничьего оружия.

Каждый охотник, приобретя оружие, сразу же начинает задумываться над тем, как бы его улучшить. Самой первой мыслью становится вопрос об усовершенствовании прицельного устройства. Самым "крутым" вариантом считается, конечно же, установка оптического прицела. Однако, подобный вариант больше подходит к нарезному оружию. Смысла ставить многократную оптику на дробовик, дальность стрельбы из которого не превышает сотни метров, нет никакого.



Рис. 1. Разные виды открытых и закрытых коллиматорных прицелов.

 Тем не менее, установить улучшенное прицельное приспособление на гладкоствольное ружьё вполне возможно. Пригодиться тут может коллиматорный прицел. Обычно при стрельбе из ружья, снабжённого простым открытым прицелом - мушкой и целиком - охотнику приходится совмещать на одной линии сразу несколько объектов: дичь, мушку и прорезь целика. Коллиматорный же прицел, благодаря конструктивной схеме своей оптики позволяет обойтись без этого - в нём целик с мушкой заменяются одной точкой. Эта особенность позволяет значительно ускорить прицеливание при внезапном появлении дичи, при стрельбе на вскидку.

Нужен ли кратный прицел для гладкоствольного ружья?

Наиболее эффективен коллиматорный прицел при стрельбе с ближних дистанций, не превышающих сотни метров, по целям, перемещающимся с большой скоростью. Например, при охоте на птицу или при загонной охоте, когда зверь появляется внезапно. Также полезен будет коллиматорный прицел при подборе раненых животных. Как правило, затаившийся подранок внезапно вскакивает при приближении человека и в этом случае коллиматор, сокращающий время прицеливания, будет неплохим дополнением к реакции охотника.



Рис. 2. Коллиматорный прицел на гладкоствольном ружье.

Устанавливая такую прицельную систему, нужно понимать, что коллиматорный прицел на гладкоствольном оружии - это не замена оптике. Это замена открытому прицелу с мушкой. Именно поэтому для дробовика не нужно выбирать кратные коллиматорные приспособления. Для этого имеется ряд причин:

  • Бесполезность и даже вредность увеличения на гладкоствольном оружии. Прицельная дальность дробовика при стрельбе пулей не превышает полутора сотен метров, а при стрельбе дробью - максимально 40 - 50 м. Ловить в кратный прицел дичь на таком близком расстоянии будет намного труднее. Тем более, что цель часто очень быстро перемещается, и отслеживать её приходится двумя глазами. Также часто с гладкоствольного ружья приходится стрелять на вскидку, что делает оптику совершенно бесполезным довеском.
  • Масса. Любой увеличивающий прицел имеет гораздо большую массу чем простой, без увеличения. Даже обладающие небольшим увеличением в х 1,5 - 2, обладают достаточным весом из-за наличия оптических стёкол и системы настройки.

Поэтому самым лучшим вариантом для гладкоствольного ружья будет выбор коллиматорного прицела с увеличением х1. Такие приборы очень компактны, обладают малым весом и габаритами, что является немаловажным плюсом для оружия.

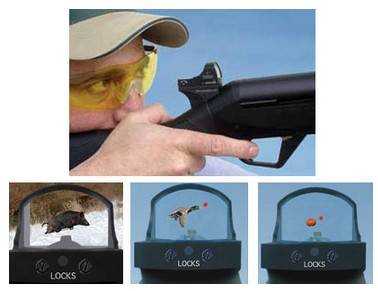

Рис. 3. Цель в коллиматорном прицеле. Хорошо видна прицельная точка.

Коллиматоры могут быть либо активного, либо пассивного типа. На активных прицелах подсветка прицельной точки осуществляется с помощью батарейки, а на пассивных - благодаря естественному свету. Понятное дело, что активные прицелы более удобны в использовании, но в то же время более массивные и дорогие. Также они могут быть открытые (наиболее простые) и закрытые (наиболее сложной конструкции).

Коллиматорный прицел для гладкоствольного оружия 12 калибра.

На современном рынке оружейных аксессуаров имеется довольно много всевозможных разновидностей коллиматорных прицелов. Тут встречаются как простые приспособления стоимостью от десятка долларов, до достаточно серьёзной оптической аппаратуры, цена на которую может составлять несколько сотен и даже тысяч долларов. Наиболее дешёвые модели годятся разве что на лёгкие пневматические пистолеты и винтовки, а дорогостоящие агрегаты более подходят к дальнобойным нарезным системам.


Рис. 4. Карабин "Сайга"-12 с коллиматорным прицелом.

 Здесь нужно особо тщательно подойти к выбору прицела, исходя из особенностей вашего оружия. Например, гладкоствольное оружие крупного калибра (та же Сайга-12) обладает весьма мощным импульсом отдачи. Именно поэтому коллиматорный прицел для гладкоствольного оружия 12 калибра должен быть достаточно надёжным. При выборе прицела в данном случае, нужно внимательно изучить технические условия его применения.

Для гладкоствольного оружия 12-го калибра нужно выбирать прицел с ограничением по дульной энергии до 5 000 джоулей. Сила отдачи гладкоствольного ружья 12-го калибра составляет в среднем 4 000 джоулей, но в данном случае лучше брать прицел слегка с запасом. Все типы коллиматорных прицелов имеют в техническом паспорте отметку о его калиброустойчивости.


Рис. 5. Голографический (с подсветкой) коллиматорный прицел.

Если вы предполагаете охотиться в вечернее время или в пасмурную погоду, то лучше всего будет выбрать активный коллиматорный прицел.

Искусственная подсветка точки прицеливания позволяет не зависеть от внешней освещённости. Кроме того, в зависимости от времени суток, можно менять яркость освещённости прицела. А вот пассивный прицел сильно зависит от внешнего света, и при недостаточном освещении точка в нём едва заметна.

Далее &gt Кольцевые прицелы
