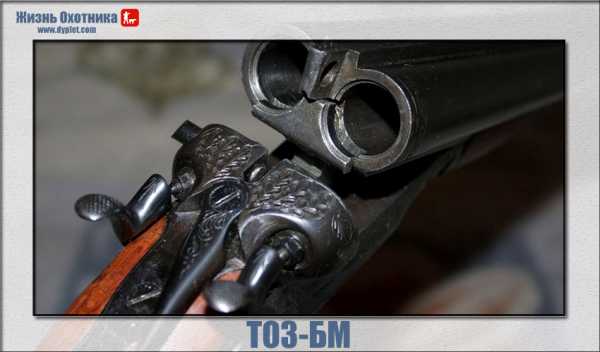

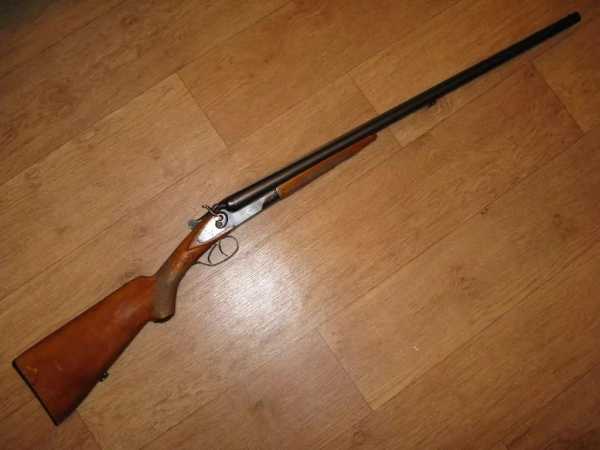

Жизнь охотника. ТОЗ-БМ. Характеристика народного ружья для охоты

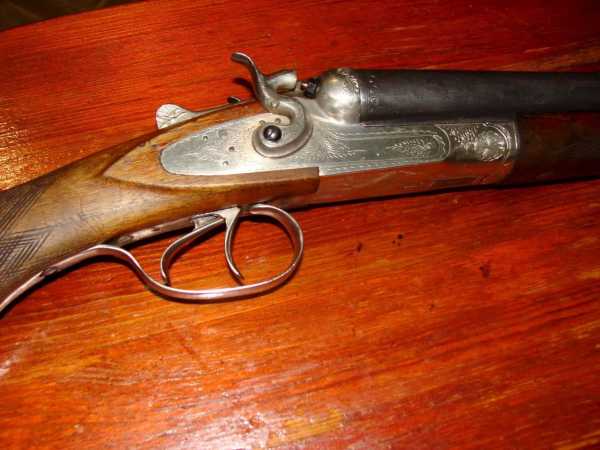

ТОЗ-БМ можно с уверенностью назвать охотничьим ружьём, которое известно практически каждому охотнику. Оно является типичным представителем целой группы курковых ружей.

Можно услышать массу невероятных историй на охоте вместе с этим оружием, когда дичь падала уже только при его виде. Безусловно, что существует масса мифов о нём и откровенной правды.

Постараемся сейчас более подробно изучить ТОЗ-БМ во всех деталях его создания, конструкции и отзывах владельцев, которые на деле знают все изъяны этой двустволки.

Классических ружей с внешними курками и горизонтальными стволами на Тульском оружейном заводе было не так уж и много, поэтому каждая такая модель создавалась с душевной теплотой и энтузиазмом.

Безусловно, не всё получалось идеально, но ружья получали народную любовь и пользовались небывалой популярностью, потому что были просты и надёжны.

Какова история создания ТОЗ-БМ?

Cодержание статьи:

Время не стоит на месте и с каждым днём, месяцем или годом происходят перемены не только в жизни отдельных людей, но и в масштабах конкретного предприятия или целой страны.

Окружающий мир подтолкнул тульских конструкторов создать новое ружьё на базе старого ТОЗ-Б, которое требовало модернизации, чтобы идти в ногу со временем.

В 1957 году на заводе было начато производство этой модели оружия, которое продлилось до 1969 года. В некоторых справочниках есть сведения о том, что первые экземпляры уже были в 1952 году, но с этими данными многие не согласны.

Особое отличие двустволки заключалось в отличной прочности стволов, которые не сравнить с предшественником.

Характеристика ружья

    • Данное курковое ружьё выпускалось в большой степени 16 калибра, а вот 20 калибр встречался намного реже. Некоторые знатоки оружия утверждают, что были даже варианты с 12 калибром, но мне такие не встречались.
    • Ствол является достаточно прочным и достигает длины в 700-725 мм, а по отдельным справочникам указывается длина даже в 750 мм. Располагается ствол в горизонтальной плоскости.

  • В основном хромирования у стволов нет, но после 1960 года некоторые экземпляры могли быть покрыты хромом, но только в очень малом количестве. Патронник имеет сверловку под гильзу в 70 мм.
  • Дульные сужения куркового ружья имеют классический размер. Правый ствол оснащён получоком, а левый имеет диаметр чока. Иногда встречаются варианты, когда сужения немного не соответствуют стандарту.

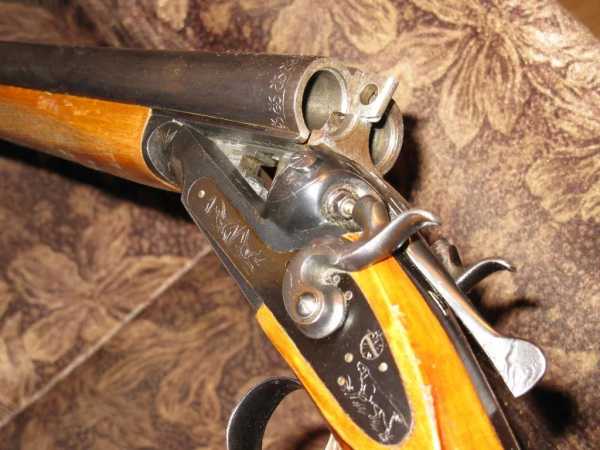

  • Система запирания стволов состоит из трёх элементов. С помощью рамки Перде, двух подствольных крюков и болта Гринера происходит всё запирание.
  • Ложа производилась в больших объёмах из бука и берёзы, а вот орех применяли при создании штучных вариантов. Полупистолетная, пистолетная или прямая форма ложи представлена в большом количестве единиц.
  • Прицеливание производится с помощью сплошной прицельной планки и бронзовой мушки на конце дульного среза.

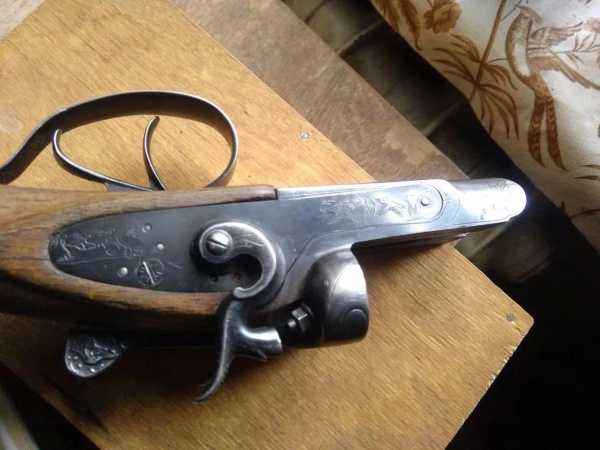

  • Боевые пружины имеют тугой ход. Поджатие перьевых пружин осуществляется с помощью взвода внешних курков.
  • Выстрел производится с помощью нажатия на два спусковых крючка. Первый крючок спускает курок правого ствола, а второй соответственно левого ствола.
  • Вес двустволки 16 калибра равен 3,25 кг, а вот 20 калибр достигает 2,75 кг.

Преимущества охотничьего ружья

  1. Прочные и надёжные стволы.
  2. Тройная система запирания стволов.
  3. Удобная и продуманная конструкция.

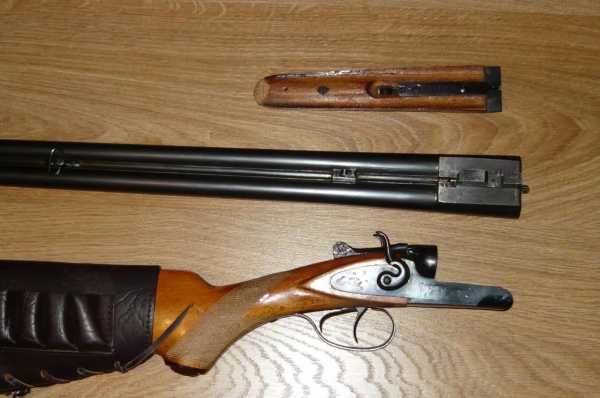

  4. Простая и быстрая разборка оружия.

Недостатки куркового ружья

  1. Отсутствие хромового покрытия стволов.
  2. Повышенная упругость пружин, что усложняет взвод наружных курков.
  3. Быстро появляется коррозия, если не смазывать регулярно маслом.
  4. При завышенных зарядах пороха может ломаться отверстие под болт Гринера.

Выводы

Курковые ружья Тульского оружейного завода всегда славились хорошим качеством и надёжностью, поэтому пользуются спросом у иностранцев.

Что касается ружья ТОЗ-БМ, то оно отлично подходит для охоты на любого зверя и птицу, благодаря боевым качествам по точности стрельбы и надёжности конструкции. Во время стрельбы пулей из сужения в 0,25 мм этому ружью трудно найти равных охотничьих ружей.

Уже многие десятилетия эта двустволка применяется на самых разнообразных охотах. Небольшие раковины внутри ствола абсолютно не влияют на качество выстрелов.

Сейчас уже трудно найти вариант в идеальном состоянии, но это не останавливает многих охотников обзавестись таким ружьём для охоты.

www.dyplet.com

Винтовка тренировочного типа ТОЗ-7 и ТОЗ-7А

ТОЗ-7. Малокалиберная однозарядная винтовка тренировочного типа под патрон 5,6×16 мм кольцевого воспламенения. Разработана на Тульском оружейном заводе в 1925-1926 гг., запущена в серию с 1928 г. Часто использовалась в качестве охотничьей малокалиберной винтовки.

Представляет собой видоизмененную Я.Каневским систему германской малокалиберной винтовки Геко. Винтовка сделана с некоторыми упрощениями деталей, но довольно прочно, нетяжелая (3 кг) и имеет кучный бой. Конструкция ТОЗ-7 намного превосходит ТОЗ-1. Отличительной ее особенностью явилось применение поворотного вкладыша в ствольной коробке. Заряжание винтовки значительно упростилось: патрон вкла-дывался через окно ствольной коробки и вкладыша и движением затвора досылался в патронник. При запирании затвора вкладыш поворачивался на 90° вокруг своей оси и закрывал окно ствольной коробки.

Устройство. Ствол конической формы длиной 64 см с шагом нарезов 480 мм. На его казенной части сделана заточка, так называемый пенек, на который насаживается ствольная коробка; на обрезе пенька имеется скос, по которому скользит зацеп выбра-сывателя. Сверху на казенной части имеются пазы для основания прицела и регулировки винта прицела, снизу — для упора ствола. В верхней части ствольной коробки расположено окно для патрона и для прохода стреляной гильзы при ее извлечении; в задней части — коленчатый паз для направления движения стебля затвора при его открывании и закрывании; коленчатая часть паза (задняя плоскость) служит плечом отдачи. С нижней стороны коробка в своей передней части имеет два винтовых гнезда для помещения винтов спусковой пружины; в средней части — винтовое отверстие для останова вкладыша и в задней части — отверстие для помещения шептала спусковой пружины.

Ударно-спусковой механизм винтовки ТОЗ-7: 1 — курок, 2 — ударник, 3 — шпилька затвора, 4 — гайка затвора, 5 — боевая пружина, 6 — стебель затвора, 7 — боек, 8 — выбрасыватель, 9 — пружина выбрасывателя,

10 — шпилька выбрасывателя, 11 — упор отбоя, 12 — пружина отбоя, 13 — вкладыш.

Замочный механизм состоит из затвора и вкладыша. Основой затвора является стебель, в котором помещаются боек, выбрасы-ватель, их пружина и ударник с боевой пружиной. На утолщенной части стебля укреплена рукоятка. Снизу стебель затвора имеет запиленную площадку, под которой находится шептало спусковой пружины. На утолщенной части стебля сверху сделан паз, в котором помещаются выбрасыватель и поперечное отверстие для шпильки выбрасывателя. Около отверстия для шпильки в пазу высверлено гнездо для пружины выбрасывателя. С нижней стороны стебля имеется паз с окном для бойка;с левой стороны — паз для прохода рабочей части отражателя. Внутри стебля затвора сделано три канала: большого размера для пружины, надетой на ударник; среднего размера — для прохода головной части ударника и малого размера — для помещения пружины стебля затвора. На заднем обрезе канал имеет завинтованное отверстие, куда ввертывается гайка стебля затвора, удерживающая пружину ударника от выскакивания.



Курок в передней части имеет венчик, который служит боевым взводом; в задней — пуговку, за которую курок можно отводить назад, не открывая затвора для постановки его на боевой взвод. Средняя часть курка имеет цилиндрическую формы для направ-ления его движения внутри ствольной коробки. Внутри курок имеет канал для помещения стержня ударника и отверстие для помещения шпильки, соединяющей курок с ударником.

Вкладыш помещается в канале ствольной коробки и служит для предохранения от прорыва пороховых газов и для закрывания окна ствольной коробки. Он имеет сквозной канал с прямоугольным пазом, в котором помещается передняя часть стебля затвора с выбрасывателем; на поверхности вкладыша имеется окно, через которое вкладываются в патронник патроны и выбрасываются стреляные гильзы; в задней части вкладыша расположена кольцевая проточка для помещения останова; с нижней стороны — наглухо вставлен отражатель проходящий внутрь канала вкладыша и выталкивающий стреляную гильзу из ствольной коробки.

Останов находится в утолщенной части стебля затвора и служит для извлечения стреляных гильз из патронника, которые он захватывает своим зацепом. В пластинчатой части выбрасывателя расположен прилив с отверстием для помещения шпильки, соединяющей его со стеблем затвора. В задней части имеется выступ, в который надавливает головная часть ударника, заставляющая зацеп опускаться вниз для прочного захватывания гильзы.

Выбрасыватель очень сильный, потому что захватывает половину окружности шляпки гильзы. Пружина выбрасывателя помещается в утолщенной части стебля затвора, помогая выбрасывателю удерживать гильзу.

Боек помещается в утолщенной части стебля затвора и имеет пятку для ударника; в передней части пятки имеется нарез, в который упирается упор отбоя, заставляющий боек под действием пружины отходить в заднее положение. Отведение бойка в заднее положение и удерживание его вместе с упором в стебле затвора осуществляется спиральной пружиной отбоя.

Ударник состоит из стержня и венчика, предназначенного для упора боевой пружины. В конце стержень имеет отверстие для помещения шпильки, соединяющей его с курком.

Боевая пружина (спиральная) надета на стержень ударника и упирается передним концом в его венчик, а задним — в передний обрез гайки. Она запирается в канале стебля затвора гайкой, имеющей на своей поверхности нарезку, а с заднего обреза — прорезь для лезвия отвертки и в середине — канал для прохода стержня ударника.

Спусковой механизм включает пружину, два винта и спусковой крючок со шпилькой. Пластинчатая спусковая пружина в передней своей части имеет два отверстия для прохода винтов, укрепляющих ее на ствольной коробке; в передней же части пружины расположены шептало, затворная задержка, удерживающая курок на боевом взводе, а затвор — от выскакивания из ствольной коробки.

Прицельный механизм состоит из прицела, регулировочного винта и мушки. Прицел представляет собой пластинку с гривкой, приклепанную к основанию, вставленному в паз ствола. В середине прицельной пластинки имеется винтовое отверстие для прохода регулировочного винта; назначение регулировочного винта — поднимание и опускание прицельной пластинки для установки прицела по расстоянию.

Расположение механизмов винтовки ТОЗ-7: 1 — ствол, 2 — ствольная коробка, 3 — упор ствола, 4 — прицел, 5 — основание прицела, 6 — заклепка прицела, 7 — винт прицела, 8 — соединительный винт, 9 — глазок соединительного винта, 10 — шпилька ствола, 11 — винт спусковой пружины, 12 — останов, 13 — пружина останова, 14 — упор пружины останова, 15 — спусковая пружина, 16 — шептало, 17 — спусковая скоба, 18 — спусковой крючок, 19 — винт скобы, 20 — личинка скобы, 21 — винт хвоста, 22 — шпилька спускового крючка, 23 — курок, 24 — ложа.

ТОЗ-7А. В 1929 году Тульский оружейный завод выпустил малокалиберную винтовку под названием модель 7А. Она отличается от предыдущего образца следующими изменениями: 1) ствол снаружи не конической, а цилиндрической формы и более тяжелого веса; 2) шаг нарезов уменьшен с 480 до 350 мм; 3) шейка ложи пистолетной формы и утолщенным цевьем; 4) винтовка тяжелее винтовки предыдущего образца; 5) затвор имеет уменьшенный диаметр и помешается в цилиндрической муфте, что ускоряет заряжание. Прицел такой же, как и на винтовке предыдущего образца.

Однозарядная малокалиберная винтовка ТОЗ — 7а

Разборка и сборка. Разборку производится только при осмотре, чистке и смазке винтовки. Излишне частая разборка причиняет мелкие неисправности (побитости, помятости и т.д.) и вредна, так как ускоряет износ механизмов. Разборка и сборка затвора производятся только в случаях сильного его загрязнения, проникновения в ложу песка и пр.

Разборку винтовки производить в следующем порядке:

а) указательным пальцем левой руки нажать на спусковой крючок до отказа назад, а правой рукой вынуть затвор;

б) разобрать затвор, для чего выколоткой вытолкнуть шпильку курка и отделить от курка; отверткой вывинтить гайку затвора, вынуть ударник с боевой пружиной и отделить пружину от ударника;

в) вытолкнуть шпильку выбрасывателя, отделить его, вынуть пружину;

г) вытолкнуть выколоткой (в 2 мм) со стороны паза выбрасывателя пятку бойка и аккуратно отделить, вынуть пружину отбоя и отбой;

д) отделить ствол от ложи, для чего: 1) отвернуть винт упора ствола, 2) отвернуть винт хвоста ствольной коробки, 3) вложить в ствольную коробку указательный палец и приподнимая вверх, отделить ствол;

е) отделить спусковой механизм и разобрать его: 1) отвернуть винты спусковой пружины и отделить спусковой механизм от ствольной коробки, 2) вытолкнуть шпильку спускового крючка 3) отделить пружину от крючка;

ж) отделить вкладыш, для чего, положив ствол нижней стороной вверх, отвернуть останов и вынуть вкладыш;

з) разобрать останов, вынув упор и отделив пружину упора.

Сборка винтовки производится в обратном порядке.



  • < Назад
  • Вперёд >
Добавить комментарий

stvol.in.ua

Раритет поневоле — Охотники.ру

Тульский оружейный завод — легенда российской оружейной промышленности. В этом году завод отмечает свое 300-летие. Эта знаменательная дата совпала с самым сложным этапом в жизни завода.

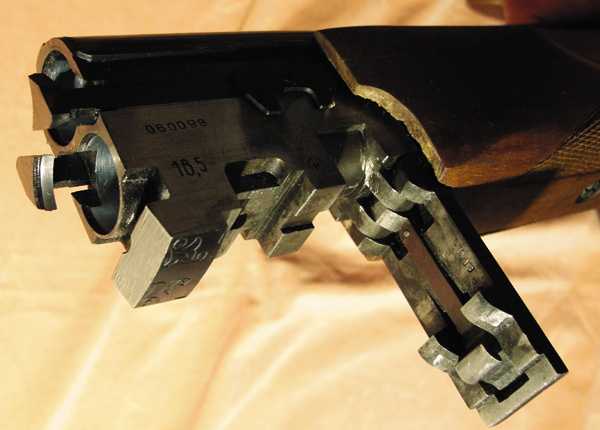

НАСЛЕДСТВО МЦ 8. МЦ 8 — самое знаменитое спортивное ружье Советского Союза. Множество рекордов было установлено нашими спортсменами с этим замечательным оружием. Его живучесть и надежность стали легендарными. И немалая в этом заслуга одной из изюминок конструкции — «мертвого шарнира». Имено этот узел и был положен в основу конструкции ТОЗ-200.

Даже в суровые годы Великой Отечественной войны, когда линия фронта проходила практически по территории завода, туляки не прекращали выпуск стрелкового оружия. Рабочие, отстояв смену у станков, возвращались со своей продукцией в окопы.

Сегодня, когда нет войны, когда качественное оружие на внутреннем и мировом рынке достаточно востребовано, Тульский завод практически остановился. То, что с таким трудом создавали императоры, берегли и развивали при советской власти, искусственно было разрушено в одночасье.
Еще в самом начале 2000-х гг. на заводе появились новые модели двухстволок, которые пришли на смену легендарной «тридцатьчетверке». Ими были ТОЗ-120 и ТОЗ-200.


Данные разработки примечательны тем, что ТОЗ не пошел по пути модернизации отработанной модели, как это было принято и у нас, и делается на Западе, а использовал новые технические решения. И из этих «новинок» несомненно особый интерес представляет ТОЗ-200, часть технических решений которого было заимствовано из легендарной продукции ЦКИБа. Но расскажем обо всем по порядку.


В современном мире все большую и большую популярность набирает использование патронов класса «Магнум». В среде охотников нет однозначного мнения о применении таких патронов, но… производители оружия обязаны считаться с тенденциями времени. «Магнум» более требователен к конструкции ружья, его механизмы должны быть более прочными, но при этом общая масса ружья не должна серьезно возрасти. Именно эти требования и явились подоплекой появления ТОЗ-200.

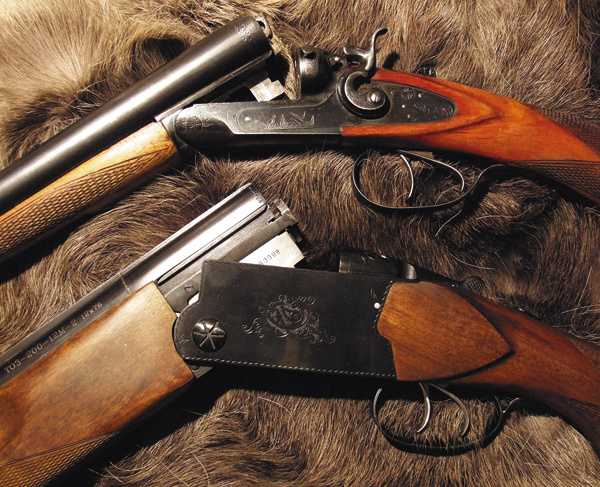

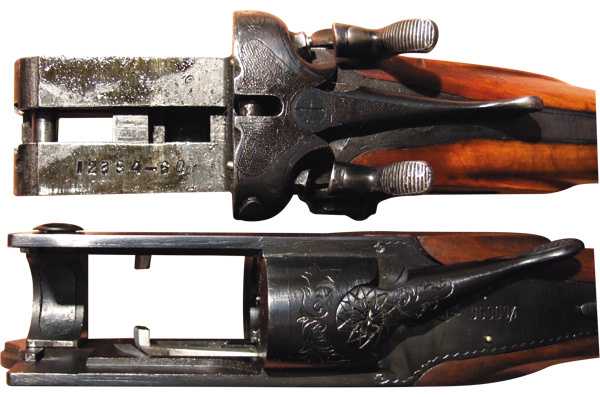

Колодки ружей ТОЗ-БМ (сверху), ТОЗ-200 (снизу). Почти полвека разделяет эти модели.

Итак, а что же такое ТОЗ-200? Это охотничье двухствольное ружье с вертикальным расположением стволов 12-го калибра с длиной патронников 76 мм, номинальный вес ружья 3,6 кг, стандартная длина стволов 750 мм. Каналы стволов хромированы. Завод выпускал такие ружья, как со сменными дульными насадками, так и с постоянными сужениями. Штатное давление пороховых газов в этом ружье 90 МПа!


Стволы отъемные, расположены в вертикальной плоскости. Система соединения блока стволов со ствольной коробкой в определенной степени копирует схему спортивных ружей МЦ со знаменитым «мертвым шарниром». Именно этот шарнир, являющийся изюминкой продукции ЦКИБа, серьезно выделяет «двухсотку» из всей гаммы продукции ТОЗа. Известно расхожее мнение, что при проектировании этого ружья достоинства такого шарнира были реализованы не полностью, и общая площадь шарнирного соединения у ружей МЦ значительно больше, а это существенно сказывается на ресурсе ружья. Я не считаю это мнение правильным, и в этом легко убедиться, сравнив шарниры. Для удобства сборки и разборки ружья угол расположения шарнира в ТОЗе-200 изменен по сравнению с МЦ. Запирание стволов в коробке осуществляется посредством особой рамки, вкладыша и пластины с защелкой на блоке стволов.


Ударно-спусковой механизм с внутренними курками и двумя спусками смонтирован на отдельном основании. Он практически идентичен отработанному десятилетиями ударно-спусковому механизму «тридцатьчетверки». Единственно, во что внесены изменения, это конструкция боевой пружины. В ружье ТОЗ-200 боевые пружины пластинчатые, одно­перьевые, что существенно снижает вероятность их поломки. Передний спуск предназначен для производства выстрела из нижнего ствола, зад­ний — из верхнего. Взведение курков, рабочее поджатие боевых пружин осуществляется в процессе открывания стволов. Ружье имеет указатели взведения курков, расположенных сверху у основания хвостовика ствольной коробки. Для устранения случайных выстрелов имеются перехватыватели курков и неавтоматический предохранитель, запирающий шептало. Извлечение стреляных гильз из патронника происходит при открывании стволов, гильзы выдвигаются выталкивателями-экстракторами.





ВСЕМУ СВОЕ ВРЕМЯ… ТОЗ-БМ — легенда советской оружейной промышленности. Самое популярное ружье 1960-х гг. Долгие годы эти отличные ружья служили верой и правдой охотникам, стали символом ТОЗа. Но настала пора смены поколений. «Вертикалки» стремительно приобретали популярность, и на ТОЗе было начато их производство. Не суждено было стать знаковой самой известной «вертикалке» ТОЗа «тридцатьчетверке» — хорошее ружье, но не совершенство. Просто модель, которая появилась вовремя. Долгое время ТОЗ не предлагал ничего нового, довольствуясь выпуском ТОЗа-34. И вот появилось ТОЗ-200, конструкция несколько неожиданная, новаторская для ружей подобного класса. Интерес к ружью был огромен, и при нормальной работе завода популярность, равная БМ, была бы ему обеспечена.



В конструкции ружья предусмотрена возможность устранения продольной и поперечной качки блока стволов после длительной эксплуатации, для чего шарнир выполнен сменным. Новой модели в наследство от ТОЗ-34 досталась возможность регулировки толщины лобовой пластины ствольной коробки. Посредством такой регулировки и заменой шарнира может быть устранена любая качка стволов. Все это очень существенно, учитывая, что патронники у ружья 76 мм под патроны класса «Магнум».Изначально это ружье анонсировалось как охотничье, предназначеное для профессиональной и любительской охоты во всех макроклиматических районах нашей страны. Но большой ресурс ружья делает его интересным и для спортсменов. Для меня эта конструкция показалась очень интересной, и я решил купить такое ружье. Эти события происходили весной 2006 г. Поездив по московским магазинам, я с удивлением обнаружил отсутствие там этого ружья. Изредка попадались ТОЗ-34 и ТОЗ-120, но… о таком ружье, как ТОЗ-200, большинство продавцов в магазинах даже не слышали.


Я вышел конкретно на завод и заказал там ружье. Причем моим требованием было две пары стволом с постоянными дульными сужениями: одна — чок, получок, другая — цилиндры. И обязательно рядовое исполнение без всякой «хохломы». То есть мне нужен был утилитарный набор, который я смогу использовать на всех видах охот.


Приехав на завод, все эти особенности заказа я оговорил с мастером и стал ждать его исполнения. Ружье делали не быстро, не было стволов. Почти несколько месяцев я ждал необходимых стволов. И вот я приехал за своим заказом. Не все было так, как я хотел. Вместо чистых цилиндров мне сделали блок стволов, в котором один лишь был цилиндр, а другой цилиндр с напором. Я осмотрел полученное ружье на скорую руку, стволы были грязные, после испытательной стрельбы их никто даже и не думал чистить, что-то увидеть в них было невозможно.


Дома, тщательно вычистив ружье, я увидел серьезнейший дефект. К стволу с дульными сужениями нареканий не было. Но в нижнем стволе «цилиндров» была огромная раковина, как оказалось, это был скол хрома. Иметь такой дефект на новом ружье было очень обидно. Связавшись с заводом, я потребовал замены или перехромировки стволов. Там я столкнулся со стеной непонимания, аргумент заводчан был простой: если бой у ружья хороший, то не все равно ли мне, какое состояние хромового покрытия? Мне было не все равно.





«Мертвый шарнир» ТОЗ-200 — наследие знаменитой продукции ЦКИБа.



После помощи знакомых ружье взяли отремонтировать. Стволы были перехромированы. Честно сказать, после всех этих перипетий я зарекся иметь дело с продукцией ТОЗа. К слову сказать, до этого у меня было новое ружье МЦ 21-12, автоматика которого работала на удивление отлично, но и там было не все в порядке с «хромом», были задиры в дульной части, а для того, чтобы установить мушку, туляки просверлили ствол насквозь.


Итак, новый ТОЗ-200 уже отремонтирован, первый же отстрел показал, что ружье обладает отличным резким боем и превосходной кучностью. Оба блока стволов отлично подогнаны, никаких нареканий на работу ружья у меня не было. Его баланс для меня был очень удобен.


И в процессе дальнейшей эксплуатации никаких нареканий по поводу работы ружья, на качество его изготовления у меня не было. Как показало время, оно оказалось у меня самым результативным. На мой взгляд, это замечательное ружье является вершиной разработок отечественной оружейной промышленности, а точнее, массового оружейного производства. Конечно же, с ружьями МЦ такое сравнение неуместно. Сколько тысяч выстрелов из моей «двухсотой» было сделано за эти шесть лет, я сказать затрудняюсь, но ни малейших следов износа механизма ружья не наблюдается. Надежность оружия никаких вопросов не вызывает. Кстати, перехромированные стволы также показали себя замечательно.


Мое ружье имеет номер 98, думаю, что за все годы выпуска их было выпущено не более 300 штук. Еще находясь в цехах завода, оно становилась раритетом. Чем-то вроде оружейного курьеза. То ружье, которое надо было выпускать многотысячными тиражами, которое могло успешно поставляться на экспорт, фактически делалось в единичных количествах, и просто забыто.





Единственный оружейный завод в России, удостоенный чести именоваться Императорским. Сможет ли Тульский завод восстановить былую славу?



А ведь в первоначальных планах был даже выпуск комбинированных ружей на базе 200-й модели. Сейчас же, по имеющимся у меня сведениям, выпуск ТОЗа-200 свернут. Даже в 2006 году это ружье не могли изготовить из-за нехватки стволов. А именно качеством стволов и умением их отлично делать всегда славился ТОЗ.


А получилось так, что и сразу сделать нормально стволы на заводе не смогли. Очень печально, что одно из старейший оружейных предприятий в мире развалено, его перспективные оружейные разработки забыты, а отечественные охотники довольствуются турецким ширпотребом сомнительного качества.


Что очень страшно для завода, так это кадровый голод; еще в начале 2000-х гг. мне рассказывали, что для изготовления продукции — какой именно, не уточнялось — из-за нехватки рабочих на заводе привлекали военнослужащих. Такой порядок несомненно сказывался и на качестве оружия.


Снижение качества, объемов выпуска, повышение цен — все это было сделано в Туле. И какой мы видим закономерный результат? Современное тульское оружие перестало пользоваться спросом. И, несомненно, вина в этом лежит не только на общей ситуации в оружейной отрасли страны, но и на руководстве предприятия, которое фактически бросило флагман отечественной оружейной промышленности в пропасть. Надеюсь, что сменившаяся на заводе «власть» сможет переломить ситуацию и возродить фактически один из символов нашей страны — Тульский оружейный завод.




90 МПа — штатное давление в стволах «двухсотки». Это полноценное ружье под патрон класса «Магнум».

Петр Голомазов 8 июня 2012 в 00:00

www.ohotniki.ru

Еще раз о Тоз-БМ

охотник 1 10-04-2006 22:55

С интересом прочитал тему «ТОЗ-БМ глазами владельца,и меня очень удивляет такая вещь,все обладатели курковых тулок считают себя обладателями ТОЗ-БМ.Я понимаю, что вероятно их так обозвали в разрешениях при регистрации,но это от безграмотности владельцев и милиционеров.Я и сам сталкивался с подобной ситуацией при регистрации своего первого ружья ТОЗ-БМ,дело было в конце 80-х годов,ружье у меня было нерегистрированное,но после того как я милиционерам хорошо заплатил, они были готовы признать его любой моделью вплоть до иномарки.Но сейчас-то вам уважаемые владельцы пора определиться какими ружьями вы владеете.Модель Б серийно выпускалось с 1902г.и до революции,это так называемые императорские тулки.Затем их выпускали с 1920г.по 1941г. и опять с 1945г.по 1956г. со стволами цилиндр-чок не хромированными.С 1957г.начали выпускать модель ТОЗ-БМ\у них усилили стволы\ сверловка стволов чок-получок и 0,25-0,5мм причем 0,25-цилиндр с напором.Стволы опять таки не хромированы в том числе и у штучных ружей.С 1964г. стали выпускать модель ТОЗ-63\отличается хромированными стволами\ дульные сужения чок- получок.С 1968г. по 1974г. выпускали модель ТОЗ-66.С 1974г.по 1978г.выпускали модель ТОЗ-54.

Всеволод 11-04-2006 12:42

Угу. Только почему-то на моем агрегате на патронниках выгравировано ТОЗ-66, а на подушках год выпуска: 1975. Продавали, кстати, за БМ. Заставил вписать в лицензию как 66-й.

——————
Ребята, давайте жить дружно!

охотник 1 11-04-2006 19:53

И с вашим ружьем очень просто разобраться даже не глядя на год производства.Стволы хромированные и калибр 12,значит это не БМ.Ну а перепутать ТОЗ-66 и ТОЗ-54 невозможно глядя на угловатые деталюшки последнего.

Дядя Леша 11-04-2006 22:02

К тому же модели под индексами ТОЗ-БМ и ТОЗ-63 некоторое время изготовлялись на ТОЗе параллельно, при этом на БМ-ки вовсю ставили хромированные стволы. У моего друга долго жила ТОЗ-БМ с хромированными стволами (как это было специально отмечено в паспорте большим лиловым штампом) 1968 года изготовления

——————
С дружеским прицелом, Дядя Леша

sergs 11-04-2006 22:23

А у меня БМ 1957 года почему-то с д/с 1,0 и 0,8?

Всеволод 12-04-2006 08:41
quote:
Originally posted by охотник 1:
И с вашим ружьем очень просто разобраться даже не глядя на год производства.Стволы хромированные и калибр 12,значит это не БМ.

Таки по рассказам форумян БМ (именно БМ, и с черными стволами) были и 12, и 20 калибру. Так что не все так однозначно.

А с моим и разбираться нечего, на нем все написано.

——————
Ребята, давайте жить дружно!

охотник 1 12-04-2006 19:44

[QUOTE]Originally posted by Дядя Леша:
[B]К тому же модели под индексами ТОЗ-БМ и ТОЗ-63 некоторое время изготовлялись на ТОЗе параллельно, при этом на БМ-ки вовсю ставили хромированные стволы. У моего друга долго жила ТОЗ-БМ с хромированными стволами (как это было специально отмечено в паспорте большим лиловым штампом) 1968 года изготовления . И чем же отличались эти модели,ведь на ТОЗах-Б и БМ не ставили клейма с названиями моделей.А по поводу ТОЗ-БМ 12 калибра попрошу фотографию.

Дядя Леша 12-04-2006 20:58
quote:
Originally posted by охотник 1:
[QUOTE]Originally posted by Дядя Леша:
[B]К тому же модели под индексами ТОЗ-БМ и ТОЗ-63 некоторое время изготовлялись на ТОЗе параллельно, при этом на БМ-ки вовсю ставили хромированные стволы. У моего друга долго жила ТОЗ-БМ с хромированными стволами (как это было специально отмечено в паспорте большим лиловым штампом) 1968 года изготовления . И чем же отличались эти модели,ведь на ТОЗах-Б и БМ не ставили клейма с названиями моделей.А по поводу ТОЗ-БМ 12 калибра попрошу фотографию.

В паспорте написано было русским по белому: ТОЗ-БМ.

——————
С дружеским прицелом, Дядя Леша

охотник 1 12-04-2006 22:01

Очень не убедительно,еще наш классик Козьма Прутков говорил «Если видишь на клетке льва надпись «Это Вол» не верь глазам своим»

Дядя Леша 12-04-2006 22:22
quote:
Originally posted by охотник 1:
Очень не убедительно,еще наш классик Козьма Прутков говорил «Если видишь на клетке льва надпись «Это Вол» не верь глазам своим»

Ну, во-первых, классик писал о надписи «буйвол» на клетке со слоном …

Во-вторых, у меня нет никаких оснований не доверять паспортам, особенно того времени, когда не только номер ружья, но и данные о дульных сужениях и проценты кучности при отстреле в эти паспорта вписывались от руки.
В третьих, а что для Вас убедительно? То, что Вы прочли в книжке очередного копмилятора?

——————
С дружеским прицелом, Дядя Леша

Всеволод 13-04-2006 07:47

Кому не лень, пускай поднимет тему Ганмена про старые-новые БМ. Было там усе. И 12 калибр, и 20. А ТОЗ-66 1975 года у меня в сейфе стоит, хотя выпускали их якобы до 1974-го. Так что вопрос — откуда дровишки по годам выпуска?

——————
Ребята, давайте жить дружно!

Zingo 14-04-2006 13:15

у меня тоз-бм 1966 года выпуска, стволы хромированы, д.с. — 1,3 и 1.1мм соответственно
правда паспорта нет, хотя говорили, что бм-ки до 67 года точно делали…
С уважением

pavelguv 16-05-2006 19:45

У меня в лицензии стоит ТОЗ-БМ,на деле 16 калибр 52 год и сужения цил\чок.
Получается что разрешение выписано с ошибкой? или я что- то не понял

IgorSHV 17-05-2006 13:10

Добрый день!
Коль снова тема ТОЗ-Б/БМ обсуждается — кто нибудь пробовал нанести хромированное покрытие на снутреннюю поверхность стволов или это утопия?

SUNtehnik 17-05-2006 14:43

Утопия. Однозначно. Вкладывать деньги в несколько раз превышающие стоимость ружья, которые даже не повысят на эту сумму цену ружа, не есть правильные инвистиции — проще поискать ТОЗ-63.

Akarais 24-05-2006 05:58

Добрый день(вечер)!
Спасибо автору топика, я хоть разобрался что у меня за ружьё было, предпологал что ТОЗ-БМ, теперь точно уверен, выпуска 63 года, стволы не хромированы. Пришлось расстаться при переезде в Россию, к новому месту службы. Очень желею. На фотке я с ним, после удачной охоты.
С уважением Акараис.

Всеволод 25-05-2006 08:16
quote:
Originally posted by pavelguv:

Получается что разрешение выписано с ошибкой?

Ага. И бдительный сотрудник милисии запросто докопается до того, что это другое ружо, ибо не делали тогда БМ.

Впрочем, бывает, что в разрешение вместо Иж-58 вписывают Иж-56.

——————
Ребята, давайте жить дружно!

vthai 25-05-2006 10:48

Предлагают ТОЗ БМ 16 к в хорошем состоянии за 35 у.е. и Штучное ТОЗ 66 12 к. за 250 у.е
Хотелось бы знать, в чем разница между этими двумя ружьями кроме калибра и названия

BORTMEH 25-05-2006 17:14

http://www.gun.ru/oxota04184.htm
Тулка
Трудно назвать более популярное ружье в России, чем тульская курковка. Неприхотливое, прочное, очень удобное — не легкое и не тяжелое, с отличным боем, оно безотказно служило в жару и мороз, дождь и пургу на всех без исключения охотах — в горах и тайге, в степях и тундре, на озерах, болотах, морских побережьях, из него стреляли лосей и бекасов, дроф и белок, били волков, гусей, медведей, куропаток…
Его брали в экспедиции геологи и ученые, с ним заготавливали «мягкое золото» промысловики, стояли на номере чиновники, воевали партизаны, коротали ночи сторожа, сидели натяге влюбленные…
Курковую тулку выпустили более чем в трех миллионах экземпляров, и она стала поистине народным ружьем, которое без принципиальных конструктивных изменений делали с 1904 г. по 1990 г.
История создания ружья началась в 1902 г. В этом году начальника мастерской охотничьих ружей Императорского Тульского оружейного завода (ИТОЗ) командировали в Европу. Посетив ряд ведущих стран, капитан Сергей Александрович Зыбин представил начальству подробный рапорт. В нем содержался анализ ружейного производства Англии, Австро-Венгрии, Бельгии, Германии и Франции, а в заключительной части отчета молодой инженер предложил организовать на ИТОЗе машинное производство ружей по образцу льежской промышленности. В своем решении высокая комиссия одобрила предложения Зыбина. Более того, утвержденное Николаем II, это решение приобрело силу закона. Так в самом начале бурного XX столетия в Туле был заложен фундамент первого в России массового изготовления охотничьего оружия.
Правда, курковые централки появились на Тульском заводе в конце 1885 г. Однако почти 20 лет их выработка носила неорганизованный, полукустарный характер. Техническую документацию и опытную партию новых ружей разработали в конце 1902 г. Они-то впоследствии и получили знаменитую литеру «Б». Через два года тулка поступила в продажу.
Делали ружье в трех конструктивных вариантах и нескольких градациях отделки, а наиболее распространенными калибрами были 16-й и 20-й. В меньшем количестве выпускали курковки 12-го калибра. По заказам охотников изготавливали ружья 24-го калибра конструкции известного русского оружиеведа С. Н. Лейдекера. Дульные устройства дореволюционных тулок почти всегда одинаковые: цилиндр — чок. И лишь на заказ ставили стволы в комбинации получок — чок.
В каталоге 1909 г. тульского оружейника и торговца А. И. Кузнецова представлен один из трех вариантов ружья — двустволка с льежскими замками. Короткая V-образная боевая пружина в льежском замке располагалась позади лодыжки курка, но не достигала шейки ложи. Делали такие ружья вплоть до начала Первой мировой войны.
Второй вариант отечественной тулки — двустволка с замками в шейку и двойным запиранием стволов, только на нижнюю рамку. Верхний запирающий узел отсутствовал. Эта модификация была самой дешевой из всех выпускавшихся до середины 1914 года.
Самой же распространенной версией была модификация с классическими подкладными замками. Они сильно отличались от замков советских тулок. Не столько конфигурацией деталей, хотя и этим тоже, а чистотой и точностью сборки. Кажется, что держишь в руках не устройство для воспламенения капсюля, а тонкий механизм ручных часов.
В СССР тульскую курковку делали только с подкладными замками. С 1922 г. и до начала Великой Отечественной войны, а затем с 1945 по 1956 гг. она поступала в продажу под старым индексом «Б», хотя элементы конструкции и формы ружья все же претерпели некоторые изменения. Качество сборки, гравировка, полировка ложи и металлических частей были хуже, чем у дореволюционных ружей. С 1922 по 1932 гг. двустволку модели «Б» выпускали в основном 16-го калибра. Позже завод освоил производство ружей 12-го и 20-го калибров. Кстати, патронники и дореволюционных, и первых советских тулок сверлили длиной 70 мм под медные гильзы с таким расчетом, чтобы использовать и бумажные гильзы.
В 1957 г. тулка получила маркировку «БМ», а затем — в середине 1960-х гг. — завод выпустил сначала двустволку 16-го калибра под индексом ТОЗ-63 с хромированными каналами стволов, а затем ружье ТОЗ-66 12-го калибра. Любопытно, что до конца 1960-х гг. параллельно с ружьями ТОЗ-63 и ТОЗ-66 в торговую сеть по-прежнему поступали дешевые модели «БМ», которые в рядовом исполнении стоили 43 рубля 50 копеек.
В 1974 г. была разработана модификация ТОЗ-54 12-го калибра, которая после появления в продаже подверглась справедливой критике за свои уродливые угловатые формы. Начиная с этого варианта стволы соединялись по системе «моноблок», то есть сначала их казенная часть впрессовывалась в муфту, а затем трубки спаивались мягким припоем по всей длине.
Наконец в 1988 г., после десятилетнего перерыва (с 1978 г. делали лишь ружья в сувенирном исполнении), возобновился ограниченный выпуск кур-ковок 12-го калибра под индексом ТОЗ-80. Эта двустволка в рядовом варианте копировала очертания ружья ТОЗ-66. Существенному изменению подверглась лишь конфигурация цевья. В 1990 г. производство курковых тулок было окончательно прекращено.
Сегодня едва ли отыщется музей или частная коллекция, в которой собраны все разновидности курковой тулки. За 67 лет выпуска (годы революции, войн и технологической подготовки производства — не в счет) народное ружье выпускалось минимум десяти образцов — три в дореволюционные годы (1904- 1914) и семь в советское время (1922- 1941 и 1945 — 1990). Их идентификация и датировка представляют определенный интерес.
Как уже упоминалось, тулку на ИТОЗе делали в трех основных вариантах: с подкладными замками, механизмом льежского типа и замками «в шейку». Эта последняя, самая дешевая, версия не имела верхнего затвора и запиралась нижней рамкой на подствольные крюки. Все ружья этого периода датируются предельно просто — в овальном клейме с изображением молотка, свидетельствующим о пробе продукции на прочность, нанесен год проведения испытания. При нечетком клейме приблизительный период изготовления можно установить по наличию надписи «Императорский Тульский оружейный заводь», которую гравировали на верхней части стволов до марта 1912 г. Затем появилось изображение двуглавого орла с аббревиатурой Т.И.П.В.0.3. (Тульский Императора Петра Великого Оружейный Заводь). Такое клеймение наносили на верхнюю часть обоих стволов с марта 1912 г. до середины 1914 г. Дополнительным источником информации может служить так называемый чистый двуглавый орел, который наносился на стволы с 1908 г. по март 1912 г. Например, наличие надписи «Императорский Тульский оружейный заводь» и орла свидетельствует о том, что ружье сделано между 1908 и 1912 гг.
Советские варианты куркового ружья, принципиально не отличаясь конструкцией, разнились между собой внешним видом, качеством сборки и живучестью. Напомню: это двустволки с маркировкой ТОЗ-Б, ТОЗ-БМ, ТОЗ-63, ТОЗ-66, ТОЗ-54, ТОЗ-80. Седьмую советскую модификацию тулки иначе как курьезной не назовешь. Это модель ТОЗ-Б образца 1945 г. В связи с отсутствием на заводе в первый послевоенный год квалифицированных мастеров-ствольщиков ствольные трубки ружья не спаивались согласно технологическому процессу, а крепились между собой муфтами — в казенной и дульной части.
Наконец, сохранилась еще одна, самая редкая из всех, восьмая версия курковой тулки — кустарная, причем в худшем смысле этого слова. За несколько месяцев до начала Великой Отечественной войны ТОЗ прекратил выпуск охотничьего оружия и передал комплектующие детали местной артели имени Володарского. Собранные за полгода из этих деталей ружья отличались самым низким качеством за всю историю производства российского куркового ружья.
До 1932 г. на советских тулках кроме серийного номера никаких клейм, несущих информацию о дате выпуска, не наносили. Поэтому о периоде производства с 1922 по 1931 гг. можно судить только по начертанию клейма завода-изготовителя (см. маркировочные знаки). С 1932 г. ТОЗ начал клеймить ружья зашифрованным числом «1517», указывающим на год выпуска (15+17=32). Этот же код, но с добавлением справа звездочки, ставился в течение первых девяти месяцев следующего, 1933 г. С 1 октября 1933 г. завод вместо звездочки выбивал римскую цифру X. С 1934 г. к коду «1517» добавили справа римские цифры I, II, III и IV, которые указывали на квартал производства.
Наконец с 1935 г. датировка ружей более или менее упорядочивается — последняя цифра после серийного номера и тире стала обозначать год изготовления: например,40521 -6 обозначало, что номер ружья 40521, а выпущено оно в 1936 году. После войны на тульских ружьях год изготовления указывался уже не одной, а двумя цифрами после номера и тире либо полностью — 1958 г.
Помимо куркового ружья, выпускали под названием «тулка» и бескурковую двустволку модели «А». Конструкторская документация была разработана в 1902 г. Через год изготовили несколько опытных экземпляров, которые получили высокие оценки экспертов на нескольких выставках. Серийное производство началось, по-видимому, в конце1907 г. Первая и Вторая мировые войны дважды прерывали выпуск охотничьих ружей в Туле. В годы советской власти бескурковку «А» делали с 1922 по 1941 гг., а затем — с 1944 по 1955 гг. Свой индекс модель «А» получила от начальной буквы фамилии бирмингемского мастера Вильяма Энсона (William Anson), который 11 мая 1875 г. совместно с Джоном Дили (John Deeley) запатентовал наиболее удачное ружье с коробчатым замком.
Первые двустволки модели «А» имели курки, выполненные заодно с бойками, нижние шептала и боевые пластинчатые пружины, лежащие в пазах подушек колодки. Запирание стволов было классическим, тройным — на нижнюю рамку и верхний поперечный болт. Более поздние модификации этой модели — советские — имели уже раздельные курки и бойки.
Автоматический предохранитель запирал спусковые крючки, а вместе с ними и спусковые рычаги шептал, что повышало безопасность в обращении с оружием.
Бескурковку выпускали 12-го, 16-го и 20-го калибров в двух основных вариантах. Первый был с замками Энсона-Дили, который описан выше. Второй вариант представлял собой двустволку с извлекаемыми замками. Конструктивно их делали по аналогии с механизмом ружья бирмингемской компании «Вестли Ричарде и Ко», запатентованному в 1897 г. Лесли Тейлором и Джоном Дили. Однако, в отличие от английских двустволок, курки тулок были выполнены раздельно от бойков. Выпустили всего несколько сотен ружей этого варианта (с извлекаемыми замками), а до наших дней вообще дошли считанные единицы.
Как и у курковок, патронники довоенных бескурковок проектировали таким образом, чтобы без ущерба для качества боя использовать и металлические, и бумажные гильзы. Рядовые ружья выпускали только с экстракторами, а на заказные дореволюционные и штучные советские за дополнительную плату устанавливали эжекторы. Дульные устройства у тулок модели «А» делали различные, но чаще всего — цилиндр и чок. У послевоенных советских ружей стволы сверлились с цилиндром, получоком и чоком примерно в равной пропорции. Каналы стволов не хромировали.
Такова была номенклатура тульских охотничьих ружей, часто попросту именовавшихся тулками, в дореволюционное и в советское время.

Hanter Seb 28-05-2006 12:07

А я видел у случайно встреченного охотника в разрешении на оружие,вобще вместо номера был вписан год изготовления и несколько лет все были довольны и разрешители и владелец потому как ему по фигу.

JoHnn 28-05-2006 01:12

У меня 47 года выпуска.ствол хромированый.не было по словам отца ни одной поломки с тех пор..умели же делать..

guns.allzip.org

калибр патронов, приклад, ствол, цевье и дульные сужения

Охотничье ружьё ТОЗ-63 является легендарной двустволкой производства Тульского оружейного завода. Охотники с солидным стажем ещё хорошо помнят то время, когда это оружие являлось мечтой каждого советского охотника.

Популярность двустволки связана с её техническими характеристиками, надёжностью и безотказностью. Охота была лишена неприятных сюрпризов. ТОЗ-63, имеющее дульные сужения чок-получок, отличается кучностью как при стрельбе дробовыми патронами, так и при стрельбе пулей. Впрочем, некоторые охотники утверждают, что большой процент ружей этой серии имеют дульные сужения с двумя чоками, несмотря на утверждения завода изготовителя. В связи с этим кучность значительно выше, что является скорее плюсом, чем недостатком данного оружия.

Первые модели выпускались вместе с предыдущей моделью от Тульского оружейного завода – ТОЗ-БМ, на базе которой и была сделана двустволка, завоевавшая огромную популярность на всей территории СССР.

История появления двустволки ТОЗ-63

История охотничьей двустволки началась в далёком 1957 году. Именно тогда на Тульском оружейном заводе было решено заменить двустволку ТОЗ-Б, которая выпускалась ещё с 1902 года, на более новую модель. Новая модель, которая была наиболее популярной курковой двустволкой в СССР до первой половины 60-х годов, стала назвываться ТОЗ-БМ.

Данное гладкоствольное ружьё было создано на базе ТОЗ-Б, но отличалось от него следующими параметрами:

  • Для создания стволов была использована более качественная оружейная сталь;
  • Повысилась общая «живучесть» ружья;
  • Удалось удержать цену на готовое изделие на достаточно низком уровне.

Новая модель выпускалась в 16 и 20 калибрах, причём большим спросом пользовался именно 16 калибр, позволявший охотиться на более крупную дичь. Для того, чтобы оставить цену на низком уровне, Тульский оружейный завод отказался от дорогостоящей гравировки и использования дорогих пород дерева для лож. Тем не менее, по особым заказам завод выпускал штучные модели ТОЗ-БМ, которые имели ложи из ореха, никелированную колодку и даже качественную гравировку.

Видя успех своей новой модели, Тульский оружейный завод поспешил выпустить обновлённую модель, получившую название ТОЗ-63. Хотя новая двустволка должна была полностью заменить своего предшественника, указания правительства, которые требовали от оружейного завода расширения модельного ряда охотничьего оружия, привели к курьёзной ситуации. Боясь наказаний, руководство завода решило выпустить новую модель, единственным отличием которой было наличие хромированного канала ствола. Калибр ТОЗ-63 был абсолютно идентичен калибрам ТОЗ-БМ.

Так как производство ТОЗ-БМ продолжалось, вскоре конструкторы начали делать эти двустволки абсолютно идентичными ТОЗ-63 – у них тоже появилась хромировка ствольного канала и патронника. По этой причине в настоящее время можно иногда встретить два абсолютно идентичных охотничьих ружья с разными названиями.

Ещё одной курьёзной ситуацией стало то, что стволы ТОЗ-63 часто не соответствуют нанесённой на них маркировке, касающейся дульных сужений каналов ствола. Часто, если померить дульные сужения ТОЗ-63 штангенциркулем, можно с удивлением узнать, что вместо обозначенных на клейме чок/получок, мы имеем усиленный чок/чок. Таким образом, хотя кучность выстрела значительно увеличивается, левый ствол совершенно не предназначен для стрельбы калиберными пулями. Даже использование подкалиберных пуль в стволе с усиленным чоком крайне нежелательно.

Двустволки ТОЗ-63 (да и ТОЗ-БМ) никогда не отличались особым изяществом форм, и не считались коллекционным оружием, которое можно повесить на стенку, восторгаясь его безупречными формами. Это рабочее ружьё, основной задачей которого является охота в самых суровых условиях, поэтому главными качествами являются:

  • Надёжность;
  • Простота конструкции;
  • Ресурс;
  • Низкая цена.

Сочетание данных качеств сделали это ружьё фаворитом своего времени. Ни одно из современных гладкоствольных охотничьих ружей не может похвастаться такой надёжностью и качеством, как советские курковые двустволки производства Тульского оружейного завода.

Самой последней моделью в серии знаменитых тульских курковых двустволок стала двустволка ТОЗ-66, которая выпускалась только в 12 калибре, дополняя ружьё ТОЗ-63, выпускавшееся только в 16 и 20 калибрах.

Особенности конструкции ТОЗ-63

Рассмотрим ключевые особенности, которые сделали это охотничье ружьё таким популярным не только в СССР, но и за его пределами:

  • Использование цельнотянутых стволов. Данная технология давно уже не используется при производстве стволов для охотничьих ружей. Она подразумевает изготовление патронника и ствола оружия из одной заготовки. Данная процедура была достаточно долгой и трудозатратной. В настоящее время у всех ружей производства Тульского оружейного завода (да и у остальных производителей тоже) патронник и ствол – это разные детали, которые соединяются друг с другом посредством муфты. Данная конструкция не настолько надёжная, как цельнотянутый ствол, зато она высокотехнологична и позволяет существенно снизить трудозатраты;
  • Тройное запирание ствола. От подобной системы также давно отказались, чтобы снизить трудозатраты и увеличить производительность. Ствол фиксировался в закрытом положении за счёт двух подствольных крюков и болта Гринера. Так как нагрузка при выстреле распределяется не на два, а на три элемента, продлевается ресурс каждого из них. Именно поэтому крайне редко встречается такой дефект, как шат стволов, который является распространённой проблемой у старых двустволок;
  • Ударно-спусковой механизм выполнен для каждого из стволов ружья на отдельном основании. Хотя у современных внутрикурковых двустволок подобное размещение служит показателем «элитности» оружия, у классических курковых двустволок это скорее правило, чем исключение;
  • Мощнейшие боевые пружины разбивают любые воспламенители, независимо от их жёсткости. Некоторые современные капсюля, которые значительно тоньше тех, что производили в СССР, бойки часто пробивают насквозь, хотя боевым пружинам на ТОЗ-63 уже не один десяток лет.

Вообще, именно невероятная надёжность всего устройства узлов и помогла этой двустволке завоевать такую популярность даже в самых глухих уголках СССР. Данная двустволка прощала использование боеприпасов с усиленным зарядом пороха. Кроме того, из-за экономии и дефицита, некоторые охотники многократно использовали стреляные гильзы, что также оставалось для них безнаказанным. Именно это стало причиной того, что даже в настоящее время старые тульские курковки называют «неубиваемыми.

Отличия ТОЗ-63 от ТОЗ-БМ

Для многих, даже опытных охотников, бывает очень сложно визуально отличить эти две модели. Действительно, они практически идентичны друг другу. ТОЗ-63 отличается только наличием хромировки канала ствола. Все остальные узлы, такие как ударно-спусковой механизм, курки, прицельные приспособления, цевье и приклад ТОЗ-63 абсолютно идентичны тем же частям ТОЗ-БМ.

Более того, поздние выпуски ТОЗ-БМ также имеют хромированный патронник и канал ствола. На самом деле отличить одну модель от другой очень просто. Достаточно посмотреть на надпись, выбитую на оружии. В крайнем случае, если название не читается, может помочь год выпуска двустволки, но только если речь идёт о более поздних модификациях ТОЗ-63, которые были выпущены уже после окончания производства ТОЗ-БМ.

Устройство ТОЗ-63

Конструкция оружия состоит из следующих элементов:

  • Два отъёмных ствола располагаются в горизонтальной плоскости, за что ТОЗ-63 и называется «горизонталкой»;
  • Каналы стволов качественно хромированы и имеют разные дульные сужения, что увеличивает кучность боя;
  • Боевые пружины взводятся за счёт взведения боевых курков. Таким образом, ружьё можно привести в состояние готовности за несколько мгновений, что является отличительной особенностью всех курковых двустволок;
  • За извлечение стреляных гильз отвечает выталкиватель, который является общим для обоих стволов;
  • Цевье является съёмным. Его фиксация происходит за счёт использования рычажной защёлки.

Для изготовления рядовых лож использовалась берёза. Улучшенные модификации производились из бука, а штучные – из ореха.

Тактико-технические характеристики ТОЗ-63

Так как модели различных лет выпуска могли отличаться по некоторым параметрам, необходимо отметить, что в качестве экземпляра для рассмотрения основных тактико-технических характеристик был выбран экземпляр 1970 года выпуска, калибра 16х70 мм. Вот его ТТХ:

  • Вес ружья составляет 3,2 кг;
  • Общая длина составляет 1 165 мм, из них длина стволов – 725 мм;
  • Приклад имеет незначительное отклонение в правую сторону, щеки на нём нет;
  • Соединение металла с деревом достаточно чёткое, хотя древесина приклада имеет незначительное нависание.

Хотя ружья ТОЗ-63 являются крайне устойчивыми к шату стволов, данный конкретный экземпляр имеет как горизонтальный, так и вертикальный шат. Это свидетельствует о том, что бывший владелец двустволки явно не утруждал себя использованием весов или специальных приспособлений при отмеривании зарядов пороха. Другое ружьё вряд ли выдержало бы подобные издевательства, а ТОЗ-63 отделалось лишь сильным шатом стволов.

Патронники рассчитаны на использование папковых гильз, но из этого ружья стреляли явно патронами с латунными гильзами, чтобы удешевить выстрел. Стоит особо отметить, что, несмотря на распространённое мнение низкой эффективности выстрелов с использованием латунных гильз, на самом деле результативность падает лишь на 10-15%. Для гладкоствольного оружия подобное падение мощности не играет большой роли.

Процесс неполной разборки и сборки ТОЗ-63

Приступая к разборке любого оружия, необходимо в первую очередь убедиться в том, что оно разряжено. В отличии от автоматических и полуавтоматических ружей, у ТОЗ-63 достаточно раскрыть стволы и извлечь оттуда патроны. При разборке ружья необходимо действовать в строгой последовательности, а если какой либо узел не разбирается, не применять чрезмерных усилий и ударов, особенно при разборке механизмов двустволки. Разборка ТОЗ-63 происходит в следующей последовательности:

  1. Сначала нужно отделить цевье от ствола двустволки;
  2. Потом нужно отделить стволы оружия. Для этого нужно взять ружьё за шейку ложи правой рукой, а большим пальцем этой же руки отвести рычаг запирания в крайнее правое положение. После этого нужно плавно провернуть вниз стволы левой рукой и отделить их от ствольной коробки;
  3. Далее выворачивается винт ударных механизмов;
  4. Этот же винт вворачивается в основание правого УМ, после чего можно данный механизм отделить;
  5. После этого нужно аккуратно достать левый ударный механизм.

На этом процедура неполной разборки ТОЗ-63 является законченной.

Сборка ТОЗ-63 происходит в обратной последовательности. При её проведении соблюдать следующие рекомендации:

  • При установке ударных механизмов на место, их спуски в обязательном порядке должны быть поданы вперёд до отказа;
  • Для соединения стволов со ствольной коробкой нужно держать стволы в левой, а ложу в правой руке. После этого большим пальцем правой руки нужно нажать рычаг запирания, после чего можно будет вложить нижний передний крюк стволов в специальный паз, который имеется в коробке. Далее следует поджать ось шарнира, и вращая ложу соединить стволы с коробкой.

Отделение спусковых механизмов – это необязательная процедура при чистке оружия. Делать это нужно только для замены летней смазки на зимнюю или наоборот. Полную разборку ТОЗ-63 не рекомендуется производить самостоятельно, это делается только в случае поломки в специализированных ремонтных мастерских.

Достоинства и недостатки ТОЗ-63

Основные достоинства ТОЗ-63 заключаются в следующем:

  • Невероятно надёжный и простой в обслуживании ударно-спусковой механизм;
  • Обладает очень точным и резким боем. При стрельбе пулей ружьё демонстрирует хорошие результаты. Главное заряжать патроны с пулей в правый ствол;
  • Хромовое покрытие патронников и каналов ствола;
  • Низкая цена, как в годы выпуска, так и на современном вторичном рынке.

Минусы у ТОЗ-63 тоже имеются, хотя их количество и незначительно:

  • Подгонка механизмов, особенно у ружей в рядовом исполнении, оставляет желать лучшего. Покупателям часто приходилось самостоятельно дорабатывать ружьё;
  • Шейка ложи очень тонкая, она часто трескалась при использовании мощных боеприпасов или при неаккуратном обращении с ружьём. Данная проблема излечивается путём замены на ложу с более толстой шейкой.

Больше серьёзных минусов в конструкции ТОЗ-63 не обнаружено, единственной проблемой может стать покупка неухоженного ружья с рук, но это можно сразу определить при осмотре конкретного экземпляра.

Двустволки ТОЗ-63 представляют собой пример классической тульской курковки. С ружьями такой конструкции охотились ещё в царское время. Покупка недорогой двустволки будет отличным вариантом для начинающего охотника.

comp-pro.ru

Из истории о ТОЗ ,,Б,, ,,БМ,,

Telebit 09-03-2011 23:38

Возможно, эта статья уже приводилась на этом форуме, но я не удержался и скопировал ее с форума сибирских охотником http://www.huntingsib.ru/forum/index.php?topic=1233.0 , куда она, впрочем, тоже была скопирована из интернета.
Эта статья наконец позволила мне определить историю и примерную дату выпуска мое тулки модели Б, что я уже отчаялся сделать.
Итак, статья.

«Тулка.
Трудно назвать более популярное ружье в России, чем тульская курковка. Неприхотливое, прочное, очень удобное — не легкое и не тяжелое, с отличным боем, оно безотказно служило в жару и мороз, дождь и пургу на всех без исключения охотах — в горах и тайге, в степях и тундре, на озерах, болотах, морских побережьях, из него стреляли лосей и бекасов, дроф и белок, били волков, гусей, медведей, куропаток…
Его брали в экспедиции геологи и ученые, с ним заготавливали «мягкое золото» промысловики, стояли на номере чиновники, воевали партизаны, коротали ночи сторожа, сидели натяге влюбленные…
Курковую тулку выпустили более чем в трех миллионах экземпляров, и она стала поистине народным ружьем, которое без принципиальных конструктивных изменений делали с 1904 г. по 1990 г.
История создания ружья началась в 1902 г. В этом году начальника мастерской охотничьих ружей Императорского Тульского оружейного завода (ИТОЗ) командировали в Европу. Посетив ряд ведущих стран, капитан Сергей Александрович Зыбин представил начальству подробный рапорт. В нем содержался анализ ружейного производства Англии, Австро-Венгрии, Бельгии, Германии и Франции, а в заключительной части отчета молодой инженер предложил организовать на ИТОЗе машинное производство ружей по образцу льежской промышленности. В своем решении высокая комиссия одобрила предложения Зыбина. Более того, утвержденное Николаем II, это решение приобрело силу закона. Так в самом начале бурного XX столетия в Туле был заложен фундамент первого в России массового изготовления охотничьего оружия.
Правда, курковые централки появились на Тульском заводе в конце 1885 г. Однако почти 20 лет их выработка носила неорганизованный, полукустарный характер. Техническую документацию и опытную партию новых ружей разработали в конце 1902 г. Они-то впоследствии и получили знаменитую литеру «Б». Через два года тулка поступила в продажу.
Делали ружье в трех конструктивных вариантах и нескольких градациях отделки, а наиболее распространенными калибрами были 16-й и 20-й. В меньшем количестве выпускали курковки 12-го калибра. По заказам охотников изготавливали ружья 24-го калибра конструкции известного русского оружиеведа С. Н. Лейдекера. Дульные устройства дореволюционных тулок почти всегда одинаковые: цилиндр — чок. И лишь на заказ ставили стволы в комбинации получок — чок.
В каталоге 1909 г. тульского оружейника и торговца А. И. Кузнецова представлен один из трех вариантов ружья — двустволка с льежскими замками. Короткая V-образная боевая пружина в льежском замке располагалась позади лодыжки курка, но не достигала шейки ложи. Делали такие ружья вплоть до начала Первой мировой войны.
Второй вариант отечественной тулки — двустволка с замками в шейку и двойным запиранием стволов, только на нижнюю рамку. Верхний запирающий узел отсутствовал. Эта модификация была самой дешевой из всех выпускавшихся до середины 1914 года.
Самой же распространенной версией была модификация с классическими подкладными замками. Они сильно отличались от замков советских тулок. Не столько конфигурацией деталей, хотя и этим тоже, а чистотой и точностью сборки. Кажется, что держишь в руках не устройство для воспламенения капсюля, а тонкий механизм ручных часов.
В СССР тульскую курковку делали только с подкладными замками. С 1922 г. и до начала Великой Отечественной войны, а затем с 1945 по 1956 гг. она поступала в продажу под старым индексом «Б», хотя элементы конструкции и формы ружья все же претерпели некоторые изменения. Качество сборки, гравировка, полировка ложи и металлических частей были хуже, чем у дореволюционных ружей. С 1922 по 1932 гг. двустволку модели «Б» выпускали в основном 16-го калибра. Позже завод освоил производство ружей 12-го и 20-го калибров. Кстати, патронники и дореволюционных, и первых советских тулок сверлили длиной 70 мм под медные гильзы с таким расчетом, чтобы использовать и бумажные гильзы.
В 1957 г. тулка получила маркировку «БМ», а затем — в середине 1960-х гг. — завод выпустил сначала двустволку 16-го калибра под индексом ТОЗ-63 с хромированными каналами стволов, а затем ружье ТОЗ-66 12-го калибра. Любопытно, что до конца 1960-х гг. параллельно с ружьями ТОЗ-63 и ТОЗ-66 в торговую сеть по-прежнему поступали дешевые модели «БМ», которые в рядовом исполнении стоили 43 рубля 50 копеек.
В 1974 г. была разработана модификация ТОЗ-54 12-го калибра, которая после появления в продаже подверглась справедливой критике за свои уродливые угловатые формы. Начиная с этого варианта стволы соединялись по системе «моноблок», то есть сначала их казенная часть впрессовывалась в муфту, а затем трубки спаивались мягким припоем по всей длине.
Наконец в 1988 г., после десятилетнего перерыва (с 1978 г. делали лишь ружья в сувенирном исполнении), возобновился ограниченный выпуск кур-ковок 12-го калибра под индексом ТОЗ-80. Эта двустволка в рядовом варианте копировала очертания ружья ТОЗ-66. Существенному изменению подверглась лишь конфигурация цевья. В 1990 г. производство курковых тулок было окончательно прекращено.
Сегодня едва ли отыщется музей или частная коллекция, в которой собраны все разновидности курковой тулки. За 67 лет выпуска (годы революции, войн и технологической подготовки производства — не в счет) народное ружье выпускалось минимум десяти образцов — три в дореволюционные годы (1904- 1914) и семь в советское время (1922- 1941 и 1945 — 1990). Их идентификация и датировка представляют определенный интерес.
Как уже упоминалось, тулку на ИТОЗе делали в трех основных вариантах: с подкладными замками, механизмом льежского типа и замками «в шейку». Эта последняя, самая дешевая, версия не имела верхнего затвора и запиралась нижней рамкой на подствольные крюки. Все ружья этого периода датируются предельно просто — в овальном клейме с изображением молотка, свидетельствующим о пробе продукции на прочность, нанесен год проведения испытания. При нечетком клейме приблизительный период изготовления можно установить по наличию надписи «Императорский Тульский оружейный заводь», которую гравировали на верхней части стволов до марта 1912 г. Затем появилось изображение двуглавого орла с аббревиатурой Т.И.П.В.0.3. (Тульский Императора Петра Великого Оружейный Заводь). Такое клеймение наносили на верхнюю часть обоих стволов с марта 1912 г. до середины 1914 г. Дополнительным источником информации может служить так называемый чистый двуглавый орел, который наносился на стволы с 1908 г. по март 1912 г. Например, наличие надписи «Императорский Тульский оружейный заводь» и орла свидетельствует о том, что ружье сделано между 1908 и 1912 гг.
Советские варианты куркового ружья, принципиально не отличаясь конструкцией, разнились между собой внешним видом, качеством сборки и живучестью. Напомню: это двустволки с маркировкой ТОЗ-Б, ТОЗ-БМ, ТОЗ-63, ТОЗ-66, ТОЗ-54, ТОЗ-80. Седьмую советскую модификацию тулки иначе как курьезной не назовешь. Это модель ТОЗ-Б образца 1945 г. В связи с отсутствием на заводе в первый послевоенный год квалифицированных мастеров-ствольщиков ствольные трубки ружья не спаивались согласно технологическому процессу, а крепились между собой муфтами — в казенной и дульной части.
Наконец, сохранилась еще одна, самая редкая из всех, восьмая версия курковой тулки — кустарная, причем в худшем смысле этого слова. За несколько месяцев до начала Великой Отечественной войны ТОЗ прекратил выпуск охотничьего оружия и передал комплектующие детали местной артели имени Володарского. Собранные за полгода из этих деталей ружья отличались самым низким качеством за всю историю производства российского куркового ружья.
До 1932 г. на советских тулках кроме серийного номера никаких клейм, несущих информацию о дате выпуска, не наносили. Поэтому о периоде производства с 1922 по 1931 гг. можно судить только по начертанию клейма завода-изготовителя (см. маркировочные знаки). С 1932 г. ТОЗ начал клеймить ружья зашифрованным числом «1517», указывающим на год выпуска (15+17=32). Этот же код, но с добавлением справа звездочки, ставился в течение первых девяти месяцев следующего, 1933 г. С 1 октября 1933 г. завод вместо звездочки выбивал римскую цифру X. С 1934 г. к коду «1517» добавили справа римские цифры I, II, III и IV, которые указывали на квартал производства.
Наконец с 1935 г. датировка ружей более или менее упорядочивается — последняя цифра после серийного номера и тире стала обозначать год изготовления: например,40521 -6 обозначало, что номер ружья 40521, а выпущено оно в 1936 году. После войны на тульских ружьях год изготовления указывался уже не одной, а двумя цифрами после номера и тире либо полностью — 1958 г.
Помимо куркового ружья, выпускали под названием «тулка» и бескурковую двустволку модели «А». Конструкторская документация была разработана в 1902 г. Через год изготовили несколько опытных экземпляров, которые получили высокие оценки экспертов на нескольких выставках. Серийное производство началось, по-видимому, в конце1907 г. Первая и Вторая мировые войны дважды прерывали выпуск охотничьих ружей в Туле. В годы советской власти бескурковку «А» делали с 1922 по 1941 гг., а затем — с 1944 по 1955 гг. Свой индекс модель «А» получила от начальной буквы фамилии бирмингемского мастера Вильяма Энсона (William Anson), который 11 мая 1875 г. совместно с Джоном Дили (John Deeley) запатентовал наиболее удачное ружье с коробчатым замком.
Первые двустволки модели «А» имели курки, выполненные заодно с бойками, нижние шептала и боевые пластинчатые пружины, лежащие в пазах подушек колодки. Запирание стволов было классическим, тройным — на нижнюю рамку и верхний поперечный болт. Более поздние модификации этой модели — советские — имели уже раздельные курки и бойки.
Автоматический предохранитель запирал спусковые крючки, а вместе с ними и спусковые рычаги шептал, что повышало безопасность в обращении с оружием.
Бескурковку выпускали 12-го, 16-го и 20-го калибров в двух основных вариантах. Первый был с замками Энсона-Дили, который описан выше. Второй вариант представлял собой двустволку с извлекаемыми замками. Конструктивно их делали по аналогии с механизмом ружья бирмингемской компании «Вестли Ричарде и Ко», запатентованному в 1897 г. Лесли Тейлором и Джоном Дили. Однако, в отличие от английских двустволок, курки тулок были выполнены раздельно от бойков. Выпустили всего несколько сотен ружей этого варианта (с извлекаемыми замками), а до наших дней вообще дошли считанные единицы.
Как и у курковок, патронники довоенных бескурковок проектировали таким образом, чтобы без ущерба для качества боя использовать и металлические, и бумажные гильзы. Рядовые ружья выпускали только с экстракторами, а на заказные дореволюционные и штучные советские за дополнительную плату устанавливали эжекторы. Дульные устройства у тулок модели «А» делали различные, но чаще всего — цилиндр и чок. У послевоенных советских ружей стволы сверлились с цилиндром, получоком и чоком примерно в равной пропорции. Каналы стволов не хромировали.
Такова была номенклатура тульских охотничьих ружей, часто попросту именовавшихся тулками, в дореволюционное и в советское время.»

VVal 12-03-2011 09:40

товарищ! читайте лучше первоисточники. там и картинки красивые есть.
например
Юрий Маслов «Мастер Ружье», N54/2001

опять же и автора настоящего бы указать не худо, раз уж цитата.

Telebit 12-03-2011 10:26

Так нету у меня имени автора статьи, в том месте, откуда она взята, нет указания имени автора

Что до первоисточников, то не будете ли столь любезны поделиться ссылкой на
«Мастер Ружье», N54/2001 в электронном виде. Я люблю смотреть картинки

Telebit 12-03-2011 17:54

Спасибо за ссылку, но приведенная мной копия статьи содержит много больше информации, чем та, что находится на сайте hunter.ru , в частности, дается информация позволяющая определит дату выпуска. Ну и самое главное для меня:
«Наконец, сохранилась еще одна, самая редкая из всех, восьмая версия курковой тулки — кустарная, причем в худшем смысле этого слова. За несколько месяцев до начала Великой Отечественной войны ТОЗ прекратил выпуск охотничьего оружия и передал комплектующие детали местной артели имени Володарского. Собранные за полгода из этих деталей ружья отличались самым низким качеством за всю историю производства российского куркового ружья.»
На протяжении больше чем 10 лет я не мог определить дату выпуска моего ружья с клеймами «Артель им. Володарского» на стволах и прикладе. Теперь стало все понятно. Кстати, качество было действительно отвратительное.

Hanter Seb 20-03-2011 17:20

Да нет, статья интересная для любителей курковых тулок поскольку затрагивает интересный период после социалистической ревоволюции,а уважаемый VVal он ижевский оружейник и тулки не любит .

CoreWall 20-03-2011 19:23
quote:
Originally posted by Telebit:
Что до первоисточников, то не будете ли столь любезны поделиться ссылкой на
«Мастер Ружье», N54/2001 в электронном виде. Я люблю смотреть картинки

PDF 8 MB

http://www.master-gun.ru/Master%20Gun/PDF/MR%20054.pdf

lelik76 20-03-2011 21:08
quote:
Originally posted by Telebit:
Спасибо за ссылку, но приведенная мной копия статьи содержит много больше информации, чем та, что находится на сайте hunter.ru , в частности, дается информация позволяющая определит дату выпуска. Ну и самое главное для меня:
«Наконец, сохранилась еще одна, самая редкая из всех, восьмая версия курковой тулки — кустарная, причем в худшем смысле этого слова. За несколько месяцев до начала Великой Отечественной войны ТОЗ прекратил выпуск охотничьего оружия и передал комплектующие детали местной артели имени Володарского. Собранные за полгода из этих деталей ружья отличались самым низким качеством за всю историю производства российского куркового ружья.»
На протяжении больше чем 10 лет я не мог определить дату выпуска моего ружья с клеймами «Артель им. Володарского» на стволах и прикладе. Теперь стало все понятно. Кстати, качество было действительно отвратительное.

А у вас осталась тулка с клеймами «Артель им. Володарского»?
Если да то хотелось бы увидеть фотографии.
И в чём конкретно заключалось отвратительное качество?

lelik76 20-03-2011 21:28

В журнале » Мастер Ружьё» N1 за январь 2008 года тоже есть статья про ТОЗы
«Народная Тулка» автор Ю.Маслов.
И в журнале Охота N5 май 2009 года «Централка» хорошая статья участника нашего форума Юрия Максимова(Черномор) .

Telebit 20-03-2011 21:47
quote:
А у вас осталась тулка с клеймами «Артель им. Володарского»?
Если да то хотелось бы увидеть фотографии.
И в чём конкретно заключалось отвратительное качество?

Тулка осталась. Клейма как-нибудь сфотографирую. У меня самого фотоаппарата нет, возьму у знакомого. Все деффекты опишу. Хотя, в свое время, я тут где-то уже на эту тему распространялся, если память не изменяет.
А если хотите, приезжайте сами, посмотрите. Я недалеко от Москвы живу.
Но, эта тулка не продается. Я слишком много труда вложил в устранение последствий криворукости тульских артельщиков, чтобы с ней расстаться. Кроме того, она очень изящна, чего нельзя сказать о ТОЗ-БМ. Вроде форма одна, а БМ-ка грубее.lelik76 21-03-2011 21:23
quote:
Originally posted by Telebit:

Тулка осталась. Клейма как-нибудь сфотографирую. У меня самого фотоаппарата нет, возьму у знакомого. Все деффекты опишу. Хотя, в свое время, я тут где-то уже на эту тему распространялся, если память не изменяет.
А если хотите, приезжайте сами, посмотрите. Я недалеко от Москвы живу.
Но, эта тулка не продается. Я слишком много труда вложил в устранение последствий криворукости тульских артельщиков, чтобы с ней расстаться. Кроме того, она очень изящна, чего нельзя сказать о ТОЗ-БМ. Вроде форма одна, а БМ-ка грубее.

Было бы очень итересно взглянуть на клейма вашей Тулки и сравнить их с моими.
Да и общий вид ружья был бы интересен.
О купле-продаже речи не виду и даже не думал.
Вот ссылка на тему в ветке «Ружьё глазами владельца»:

http://guns.allzip.org/topic/60/10.html

может будет интересно

Telebit 21-03-2011 23:35

Очень интересно.
Клейма на стволах на моем ружье такие же, но пробиты менее глубоко. На прикладе овальное клеймо
АРТЕЛЬ
ВОЛОДАРСКОГО
ТУЛОБЛМЕТСОЮЗА
и знак ОТК.
Так я и понял, откуда ружье.
Внешний вид попроще, никакой «хохломы», очень простенький орнамент, легкая цветная калка на колодке и боковых досках.

Gfdkjdtw 25-03-2011 10:32
quote:
Originally posted by VVal:

товарищ! читайте лучше первоисточники. там и картинки красивые есть.
например
Юрий Маслов «Мастер Ружье», N54/2001

Кажется в первоисточнике ещё упоминалась дореволюционная одностволка модели Б ? )))Hanter Seb 25-03-2011 18:54
quote:
Кажется в первоисточнике ещё упоминалась дореволюционная одностволка модели Б ? )))

Модель Б всегда была двустволкой с замками голландовского типа.

guns.allzip.org

ТОЗ 7 — Wikihunt

ТОЗ-7. Малокалиберная однозарядная винтовка тренировочного типа под патрон 5,6×16 мм кольцевого воспламенения. Разработана на Тульском Оружейном Заводе в 1925-1926 гг., запущена в серию с 1928 г. Часто использовалась в качестве охотничьей малокалиберной винтовки.

Представляет собой видоизмененную Я.Каневским систему германской малокалиберной винтовки Геко. Винтовка сделана с некоторыми упрощениями деталей, но довольно прочно, не тяжелая (3 кг) и имеет кучный бой. Конструкция ТОЗ-7 намного превосходит таковую у ТОЗ-1. Отличительной ее особенностью явилось применение поворотного вкладыша в ствольной коробке. Заряжание винтовки значительно упростилось: патрон вкладывался через окно ствольной коробки и вкладыша и движением затвора досылался в патронник. При запирании затвора вкладыш поворачивался на 90° вокруг своей оси и закрывал окно ствольной коробки.

Устройство. Ствол конической формы длиной 64 см с шагом нарезов 480 мм. На его казенной части сделана заточка, так называемый пенек, на который насаживается ствольная коробка; на обрезе пенька имеется скос, по которому скользит зацеп выбрасывателя. Сверху на казенной части имеются пазы для основания прицела и регулировки винта прицела, снизу — для упора ствола.

В верхней части ствольной коробки расположено окно для вкладывания патрона и для прохода стреляной гильзы при ее извлечении; в задней части — коленчатый паз для направления движения стебля затвора при его открывании и закрывании; коленчатая часть паза (задняя плоскость) служит плечом отдачи. С нижней стороны коробка в своей передней части имеет два завинтованных гнезда для помещения винтов спусковой пружины; в средней части — завинтованное отверстие для останова вкладыша и в задней части — отверстие для помещения шептала спусковой пружины.

Замочный механизм состоит из затвора и вкладыша. Основой затвора является стебель, в котором помещаются боек, выбрасыватель, их пружина и ударник с боевой пружиной. На утолщенной части стебля укреплена рукоятка. Снизу стебель затвора имеет запиленную площадку, под которой находится шептало спусковой пружины. На утолщенной части стебля сверху сделан паз, в котором помещаются выбрасыватель и поперечное отверстие для шпильки выбрасывателя. Около отверстия для шпильки в пазу высверлено гнездо для пружины выбрасывателя. С нижней стороны стебля имеется паз с окном для бойка; с левой стороны — паз для прохода рабочей части отражателя.

Внутри стебля затвора сделано три канала: большого размера для пружины, надетой на ударник; среднего размера — для прохода головной части ударника и малого размера — для помещения пружины стебля затвора. На заднем обрезе канал имеет завинтованное отверстие, куда ввертывается гайка стебля затвора, удерживающая пружину ударника от выскакивания. Курок в передней части имеет венчик, который служит боевым взводом; в задней — пуговку, за которую курок можно отводить назад, не открывая затвора для постановки его на боевой взвод. Средняя часть курка имеет цилиндрическую формы для направления его движения внутри ствольной коробки. Внутри курок имеет канал для помещения стержня ударника и отверстие для помещения шпильки, соединяющей курок с ударником.

Вкладыш помещается в канале ствольной коробки и служит для предохранения от прорыва пороховых газов и для закрывания окна ствольной коробки. Он имеет сквозной канал с прямоугольным пазом, в котором помещается передняя часть стебля затвора с выбрасывателем; на поверхности вкладыша имеется окно, через которое вкладываются в патронник патроны и выбрасываются стреляные гильзы; в задней части вкладыша расположена кольцевая проточка для помещения останова; с нижней стороны — наглухо вставлен отражатель проходящий внутрь канала вкладыша и выталкивающий стреляную гильзу из ствольной коробки.

Останов находится в утолщенной части стебля затвора и служит для извлечения стреляных гильз из патронника, которые он захватывает своим зацепом. В пластинчатой части выбрасывателя расположен прилив с отверстием для помещения шпильки, соединяющей его со стеблем затвора. В задней части имеется выступ, в который надавливает головная часть ударника, заставляющая зацеп опускаться вниз для прочного захватывания гильзы.

Выбрасыватель очень сильный, потому что захватывает половину окружности шляпки гильзы. Пружина выбрасывателя помещается в утолщенной части стебля затвора, помогая выбрасывателю удерживать гильзу.

Боек помещается в утолщенной части стебля затвора и имеет пятку для ударника; в передней части пятки имеется нарез, в который упирается упор отбоя, заставляющий боек под действием пружины отходить в заднее положение. Отведение бойка в заднее положение и удерживание его вместе с упором в стебле затвора осуществляется спиральной пружиной отбоя.

Ударник состоит из стержня и венчика, предназначенного для упора боевой пружины. В конце стержень имеет отверстие для помещения шпильки, соединяющей его с курком.

Боевая пружина (спиральная) надета на стержень ударника и упирается передним концом в его венчик, а задним — в передний обрез гайки. Она запирается в канале стебля затвора гайкой, имеющей на своей поверхности нарезку, а с заднего обреза — прорезь для лезвия отвертки и в середине — канал для прохода стержня ударника.

Спусковой механизм включает пружину, два винта и спусковой крючок со шпилькой.

Пластинчатая спусковая пружина в передней своей части имеет два отверстия для прохода винтов, укрепляющих ее на ствольной коробке; в передней же части пружины расположены шептало, затворная задержка, удерживающая курок на боевом взводе, а затвор — от выскакивания из ствольной коробки.

Прицельный механизм состоит из прицела, регулировочного винта и мушки.

Прицел представляет собою пластинку с гривкой, приклепанную к основанию, вставленному в паз ствола. В середине прицельной пластинки имеется навинтованное отверстие для прохода регулировочного винта; назначение регулировочного винта — поднимание и опускание прицельной пластинки для установки прицела по расстоянию.

Ложа березовая с простой шейкой, в ложу ввинчены две антабки для ремня. Установку прицела по высоте можно производить лишь посредством поворачивания винта.

www.wikihunt.ru
