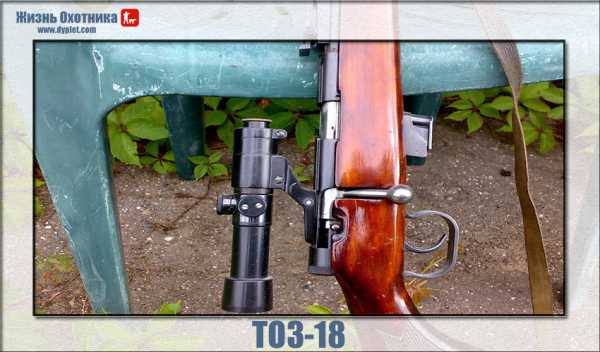

Жизнь охотника. ТОЗ-18. Характеристика карабина и его назначение
ТОЗ-18 многие называют мечтой для промысловика, поскольку он имеет особые боевые качества, которые позволяют успешно добывать мелкого пушного зверя и птицу.
Этот тип карабина относится к малокалиберному оружию, которого очень много сейчас можно встретить на рынке. Эту модель стремятся приобрести настоящие профессионалы, которые понимают все его преимущества.
В основе создания данного промыслового карабина лежит другое нарезное оружие, которое было разработано тем же коллективом оружейников. Его название ТОЗ-17.
Если сравнить механизм работы и конструкцию этих двух моделей, то ТОЗ-18 почти полностью соответствует своему предшественнику.
Отличие заключается лишь в том, что у него установлено дополнительное прицельное приспособление в форме оптического прицела, ствол имеет цилиндрическую форму без раструба. Следует отметить, что открытый прицел конструкторы не убрали.
Если обратиться к истории создания данного охотничьего оружия, то его разработка была произведена в 1956 году коллективом тульских оружейников, которые постарались немного усовершенствовать существующие на тот момент модели.
Характеристика многозарядного карабина ТОЗ-18
Cодержание статьи:
- Ствол подвергся некоторым изменениям в сравнении с более ранним вариантом, о которых уже говорилось выше. По длине он достигает 500-600 мм. В ствольную коробку ствол запрессован, а вот наличие углубления на переднем торце обеспечивает защиту дульной части от повреждений.
- Сверловка ствола предусмотрена для стрельбы патронами калибра 5,6 мм, у которых кольцевое воспламенение, а свинцовая пуля весит 2,6 г.
- Затвор представляет собой обычный продольно-скользящий тип и имеет предохранитель для повышения уровня безопасности. В нём же находится весь ударный механизм. Патронник запирается при помощи поворота рукоятки затвора.

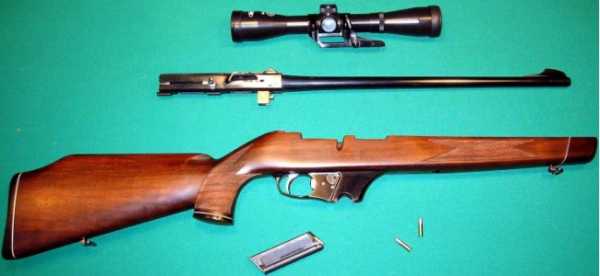

- В комплект входит магазин на пять патронов, который легко меняется. Это позволяет сделать несколько выстрелов подряд за короткий промежуток времени.
- Перезарядка патронов осуществляется с помощью движения затвора рукой, поэтому стрелять из него автоматически не получится.
- Прицеливание осуществляется при помощи оптического прицела или открытого прицела, который состоит из целика и мушки.
- Ложа, как правило, изготавливается из дерева и напоминает по форме ту, которая стоит на старом варианте ТОЗ-78.
- Вес достигает 3-3,25 кг.
Преимущества оружия
- Отличное качество изготовления.
- Хорошие боевые качества по кучности и дальности стрельбы. На 50 и 100 метров карабин бьёт точно в цель.
- Низкая цена для такого типа оружия.
Минусы многозарядного карабина
- Сложность в приобретении запасного магазина.
- Немного туговатый взвод курка в конце закрывания затвора. Это вынуждает отрывать голову от приклада.
- Затвор можно потерять при открытии, поскольку легко скользит во время перезарядки.
Какие можно сделать выводы?
Со всеми преимуществами и недостатками карабин ТОЗ-18 можно считать отличным малокалиберным охотничьим оружием не только для промысловиков, но и для любителей охоты на мелких зверей и птиц.
Его цена и качество изготовления привлекают внимание многих охотников, использующих нарезное оружие на охоте. Сейчас непросто найти какой-нибудь аналог, который бы стал в одну линию с данной моделью по показателям боя и ценовому диапазону.
www.dyplet.com
О ТОЗах малоизвестных замолвите слово.
Abu George 24-02-2012 12:08перемещено из Винтовка глазами владельца
Коллеги, перечитывал давеча Трофимова «Нарезное оружие…» и подумал, что на форуме практически никто не рассказывал про достаточно редкие (на сегодняшний день) модели отечественных мелкашек. Таких как:
ТОЗ-1,
ТОЗ-7 и 7А,
ТОЗ-9,
ТОЗ_9А,
ТОЗ-11,
ТОЗ-21-1.
А ведь каждая из них — это было, некоторым образом, событие в оружейном мире СССР.
ТОЗ-1 — ПЕРВАЯ отечественная мелкашка. Английскую ложу имела, между прочим.
ТОЗ-7 — отечественный клон ГЕКО. Тоже интересно. Сравнить с оригиналом хотя бы.
ТОЗ-7А — массовая довоенная винтовка для обучения стрельбе. «Ворошиловского стрелка» на ней зарабатывали. Да и на промысел она же шла.
ТОЗ-9 — её магазинный промысловый вариант.
ТОЗ-9А — ПЕРВЫЙ отечественный малокалиберный п/а.
ТОЗ-11 — ну кому не хочется посмотреть на ТОЗ-8 весом чуть за 2 кг?
ТОЗ-21-1 — полуавтомат на базе линейки ТОЗ-16-17-18. Предтеча ТОЗ-99. Посмотреть бы в натуре, чем он от 99-го отличается, какие эксплуатационные характеристики? Что ТОЗ-18-01 существенно лучше ТОЗ-78 по многим моментам — это я и так знаю.
Так что коллеги, у кого есть инфа, а ещё лучше — фото этих винтовок, прошу выкладывать сюда. Рассказы и отчёты владельцев также приветствуются.Yura krsk 24-02-2012 14:03
quote:
Originally posted by Abu George:
ТОЗ-11 — ну кому не хочется посмотреть на ТОЗ-8 весом чуть за 2 кг?
Про ТОЗ 11, более склонен считать данный карабин ТОЗ 11
http://warningwar.ru/handguns/558-toz11.html
Сам имел такой однозарядный, 1956 года, без указания модели, просто логотип ТОЗ, цифр в надписи ни где не было. Ранее считал, что это был из первых ТОЗ 16, набалдашника на стволе не было, шаг нарезов более крутой по сравнению с другими ТОЗ, пуля из моего карабина разбивала изолятор «высоковольтки», ТОЗ 8 и ТОЗ 12 ни разу не разбили. В данное время полностью уверен, у меня был не ТОЗ 16, видел еще один идентичный моему, также без всяких цифр.
Ага, уже что-то. Притопаю до дому — сравню с данными Трофимова.
Но хотелось бы услышать кого-то из современных владельцев. Ну и фото увидеть…
quote:
Originally posted by Abu George:
сравню с данными Трофимова
Не читай на ночь, газет советских…
Abu George 24-02-2012 16:52Ну почему? У него есть много чего интересного. Хоть местами и невнятного. Когда ко мне попал один интересный кусок железа, то я только с помощью Трофимова опознал в нём коробку от ружья Р-1. Хотя изображеньице у Трофимова было аховое просто. Зато текст был вполне приемлем.
перемещено из Винтовка глазами владельцаom_babai 25-02-2012 02:47
тоз-11, как на рисунке, я где-то видел, давно. Тоже год 56-58 (?). Думал, что это первых выпусков тоз-16 (собственно фактически это так и есть). У него планка размечена через 25 м., но есть ещё дополнительные проточки. Получается так, что цена деления там метров 10. (На очень старых тоз-8 тоже так было).
Ложей от тоз-21, в детстве играл в войну, (не только ей, игрушки и покруче были ). И выкинул я её относительно недавно — лет десять назад. Запомнилось что там затыльник был с дыркой под пенал, как на СКС. И насечка там была качественно сделана, ложа была щедро лаком покрыта. Вобщем — делали их более серьёзно чем простые мелкашки. Но — в нашем госпромхозе они когда-то были и отзыв об них я слышал очень нелестный.
Тогда конструкторам хватило здравого смысла ввести в конструкцию тоз-21 шомпол.
Abu George 12-03-2012 23:35А нелестность в чём выражалась? Закусывали гильзы?
om_babai 13-03-2012 12:14-Это было очень давно, тех подробности не помню.
(Наверное человек говорил то-же, что я могу сказать про свой опыт с тоз-99)
Abu George 13-03-2012 08:23quote:
Тогда конструкторам хватило здравого смысла ввести в конструкцию тоз-21 шомпол.
Шомпола тогда дальновидно вводили в конструкцию многих видов нарезного. И модернизированный КО-8,2, и первый Лось (под 9х53) его имели. И Барсы первых же выпусков.om_babai 13-03-2012 14:10
quote:
И модернизированный КО-8,2, и первый Лось (под 9х53) его имели
Не в тему, но… Мой Лось-4 7.6Х51 так-же имеет шомпол.
Об его необходимости на серьёзном нарезном можно спорить, (хотя я в 92-93 г., в 300 км от посёлка жил пол зимы с «мосиным» со сломанным зацепом выбрасывателя (по собственной дури), стрелял с него в основном соболей тогда ( ) и после каждого выстрела кидал в ствол шомпол).
А в полуавтомате-мелкашке, да с российскими патронами, да на наших морозах, это вещь очень не лишняя.
Кстати — с тоз-12 я десять лет проблем не знал, а вот с «севером» уже несколько раз пуля в стволе застревала. Без складного шомпола никуда… Может патроны в конец состарились, но как-то уж резко
/Абу, я всё собираюсь ответить на Ваше письмо, но пока вдохновения нет. Отвечу./
Old_man 13-03-2012 15:38Про ТОЗ-9 я писал как-то года два назад, но тему что-то не найду.
попала она мне , правда, с обгоревшей ложей, я ее восстанавливал. Но ствол, затвор и магазинная коробка были в полном сохране. Хотя выпуска она была 37 года и номер в первой тысяче
вот нашел снимочек
Да, патроном Лапуа стреляла в минуту без проблем.
Abu George 13-03-2012 17:37quote:
вот нашел снимочек
А ещё?!! Пусть ложа и самодельная!vano-sha 13-03-2012 19:20
🙁 тоз-8 был — отличная вещь, тоз-50 владею, но он очень редкий но гладкий, ТОЗ-а видел, тоб Б, БМ имею, тоз-80 имел, но не понравился.
Abu George 13-03-2012 20:39quote:
Originally posted by vano-sha:
тоз-8 был — отличная вещь, тоз-50 владею, но он очень редкий но гладкий, ТОЗ-а видел, тоб Б, БМ имею, тоз-80 имел, но не понравился.
Коллега, вы меня извините, но ваш пост совсем не в тему. Мы тут редкие мелканы обсуждаем. О гладком речи нету. А ТОЗ-8 ну никак редким не назовёшь.
vano-sha 13-03-2012 20:59у меня был спорт вариант с толстенным стволом и охот с утолщением на конце
Abu George 14-03-2012 01:24Обалдеть.
Ласту для прицела вы ставили? И что там за прицел? Похоже советский?
Фото затвора отдельно нету?
quote:
Originally posted by vano-sha:
у меня был спорт вариант с толстенным стволом и охот с утолщением на конце
Спорт вариант — знакомо. А то что вы назвали охотвариантом это уже ТОЗ-16. Бульб на конце ствола такой был:
да именно он, классно лупил
Abu George 14-03-2012 02:1416-й ТОЗик — классная машинка! Мечта детства.
Old_man 14-03-2012 09:42quote:
Ласту для прицела вы ставили? И что там за прицел? Похоже советский?
Фото затвора отдельно нету?
Ласту я ставил. А прицел какой-то простой постоянник, не помню. Мне его коллега вместе с ружьем принес. Но прицел не старый, это точно.
Фото затвора было, поищу. Нов принципе, затвор такой же как от ТОЗ-8, только выступ подающий патроны из магазина большей толщины.
quote:
затвор такой же как от ТОЗ-8, только выступ подающий патроны из магазина большей толщины.
Просто в ТОЗ-8 затвору нет необходимости выпихивать патроны из магазина.Abu George 15-03-2012 22:53
ТОЗ-8, первый вариант. Унифицирована по затворной группе и УСМ с ТОЗ-16, 17 и 18, а также с ТОЗ-12 (ствол и ложа).
В вашей винтовке навскидку я отловил следующие «дефекты»:
— сломан хвостовик ресивера,
— нет деталей УСМ (как минимум — спускового крючка),
— нет половины затвора,
— нет переднего болта крепления ресивера и стальной трубочки, играющей роль нагеля.
quote:
А прицел какой-то простой постоянник, не помню. Мне его коллега вместе с ружьем принес. Но прицел не старый, это точно.
Он старый — по схеме расположения барабанчиков поправок. Барабанчик горизонтальных поправок у вас — слева. Или я ошибся?Old_man 16-03-2012 21:27
Барабан поправок слева. Это прицел ПО4Х34, но он все же гораздо моложе ТОЗика 37 года.
Abu George 17-03-2012 11:27Я немного ошибся. Затвор вашего ТОЗа схож с затворами обновлённой линейки ТОЗ-17,18. Эти модели называются ТОЗ-17-01 и 18-01. Детали к ним не продаются. Если только у кого-то найдёте б/у затвор.
quote:
Это прицел ПО4Х34, но он все же гораздо моложе ТОЗика 37 года.
Безусловно. В конце 30-х и прицелы-то оптические были редки, и конструктивно они были немного иные. Но всё равно, барабанчик слева — наследие прицелов типа ПУ, т.е. схема, для сегодняшнего дня, уже архаичная.
om_babai 17-03-2012 15:01
«…Но всё равно, барабанчик слева — наследие прицелов типа ПУ, т.е. схема, для сегодняшнего дня, уже архаичная.»
ПУ есть гуд. (для Д.П. фото, он поймёт к чему )
quote:
Originally posted by Allour:
ТОЗ18. Затворы от ТОЗ8 кстати были одно время в продаже на райберте.
Вы показали ТОЗ-18. У него затвор отличается от затвора ТОЗ-8 и ТОЗ-18-01.
http://i2.guns.ru/forums/icons…972/1972622.jpg
quote:
?Возможно где нибудь найти эти запчасти?
С год — полтора назад, коллеги с Украины продавали много запчастей затворных, впрочем как и сами затворы от разных советских мелкашек.
Allour 18-03-2012 07:40Да я вроде и не отрицал, что затвор от ТОЗ18 и ТОЗ8 отличаются. Это я для bart написал. Кстати ПУ для ТОЗ-18 самое оно, у меня стоял такой, пока кронштейн не угробил, из силумина был.
Abu George 18-03-2012 22:09quote:
Кстати ПУ для ТОЗ-18 самое оно, у меня стоял такой, пока кронштейн не угробил, из силумина был.
Концептуально — абсолютно согласен. У самого стоял на ТОЗе ПИЛАД 4х32. Однако сейчас есть много прицелов той же кратности, но с лучшими марками и гораздо более качественным просветлением.Grish@ 20-03-2012 16:25
Каспер молчит!
impeller 21-03-2012 14:32Замечу, что затворы на ТОЗ8-01 и на ТОЗ16-01 плностью идентичны.
Основное отличие — что на ТОЗ8-01 1984 Г и ТОЗ16-01 1985 номера оличаются на порядок. 159** и 12** соответственно. Из чего можно предположить, что спортивных 8-01 выпускалось заметно больше, чем охотничьйх 16-01.
ТОЗ-8 выпускались с 30-х годов. И вроде бы нумерация сквозная. А 16-е — с 60-х. И как там с нумерацией — ХЗ.
impeller, я вроде очнулся. Извини, что не брал трубку. Очень херово было. С завтрева можешь звонить. Буду вменяем.
quote:
TO3-17-01
Коллега андим, насколько я помню, ТОЗ-17 и ТОЗ-17-01 оптикой не комплектовались. На вашем фото на ТОЗ-17-01 установлен проде ПУ, а не ПО-1, положенный «по штату» на ТОЗ-18-01. Я так понимаю, что это — ваша работа? Или вам ТОЗ в таком виде достался?
С оптикой — это ТОЗ-18 и 18-01. У меня с недавнего времени есть хорошие фото их родной оптики на родных кронах.
ПО-1 на ТОЗ-18
http://i2.guns.ru/forums/icons…738/5738566.jpg
http://i2.guns.ru/forums/icons…738/5738580.jpg
ПО-1 на ТОЗ-18-01
http://i2.guns.ru/forums/icons…681/5681335.jpg
И ещё просьба: нельзя ли побольше фото по ТОЗ-9. С разных ракурсов и затвор отдельно? А я вам фото по родным кронам ТОЗ-18 накидаю. Только завтра, ладно?андим 21-03-2012 22:28
quote:
Originally posted by Abu George:
На вашем фото на ТОЗ-17-01 установлен проде ПУ, а не ПО-1, положенный «по штату» на ТОЗ-18-01. Я так понимаю, что это — ваша работа?
ПУ. Сам ставил на обычные кольца, без ущерба винтовке.
андим 21-03-2012 22:35quote:
Originally posted by Abu George:
…фото по ТОЗ-9. С разных ракурсов и затвор отдельно?
Затвор полностью идентичен ТОЗ-8. Фотографии выставить сейчас не могу — у меня сайт глючит.
quote:
Originally posted by андим:
ПУ. Сам ставил на обычные кольца, без ущерба винтовке.
Ага. Ну то, что без ущерба — это понятно. На 17-01 ласта есть.
Abu George 21-03-2012 22:48quote:
Originally posted by андим:
Затвор полностью идентичен ТОЗ-8. Фотографии выставить сейчас не могу — у меня сайт глючит.
Так мне не горит. А фото было бы неплохо иметь… можно в мыло. Оно в профайле есть.
Если обсуждать с чего ТОЗ начал, стоит упомянуть, чем он эту тему закончил. Дюймовый резаный ствол, 5 боевых упоров, 7-8 кг веса, и это все однозарядная мелкашка )))
Уже закончил? Надо понимать, что ТОЗа нет больше?
Abu George 05-04-2012 18:45quote:
Originally posted by андим:
Затвор полностью идентичен ТОЗ-8. Фотографии выставить сейчас не могу — у меня сайт глючит.[/URL]
[URL=http://img.allzip.org/g/2/orig/5910670.jpg]
Спасибо. А не в курсе: крышка ресивера с распорным винтом характерна для ТОЗ-9 или на ранних ТОЗ-8 она тоже присутствует? А то давеча прислали фото ТОЗ-8 но с такой крышкой.
S-D 05-04-2012 18:55Леш, такие крышки были на ранних ТОЗ-8. Позже пошли штампованные.
З.Ы. В Учебнике по НВП 1977г. про разборку ТОЗ-8 про такие говорится,что они старого образца.
quote:
Если обсуждать с чего ТОЗ начал, стоит упомянуть, чем он эту тему закончил…
— «эту тему» (охотничьи мелклкалиберные винтовки) ТОЗ закончил ТОЗом-98.
Спортивные винтовки это из другой оперы.
quote:
Originally posted by Abu George:
Уже закончил? Надо понимать, что ТОЗа нет больше?
Я имел ввиду уровень продукции. Оружия такого класса ТОЗ больше не делает, и судя по всему делать уже попросту не может при всем желании. И поскольку вы завели тему о тозовских мелкашках, я привел пример вершины их оружейной мысли в этом калибре, это официально заявлено в классе этой произволки made in USSR. Самое любопытное в том, что в клипе не плод тотального тюнинга, а «обычный чемпионатный TOZ» плюс современные оптика и сошки (косметика дерева не считается). Этот ШисятПервый на равных бьется на соревнованиях с лучшими мировыми винтовками, ибо таким был задуман и таким был сделан в Туле.
И такого ТОЗа к сожалению больше нет. Как производитель валового ширпотреба ТОЗ конечно есть.
quote:
Originally posted by om_babai:
Спортивные винтовки это из другой оперы.
ну если в теме о Редких тозиках обсуждаются только Охотничьи тозики, то звыняйте братцы, этих бананьев нэмаimpeller 06-04-2012 10:02
quote:
Originally posted by om_babai:— «эту тему» (охотничьи мелклкалиберные винтовки) ТОЗ закончил ТОЗом-98.
Спортивные винтовки это из другой оперы.
Почему жеж из другой оперы? Всякий малоизвестный ТОЗ в МК — заслуживает внимания просто по факту. А охотничий он или спортивный — велика ли разница то? И насколько знаю, в наших Палестинах — обыкновенно спортивное оружие становилось охотничьйм. А никак не наоборот. Взять ТОЗ8 хотя — чей затвор со ствольной коробкой послужили базой для ТОЗ9, 12, 16-01,17-01 и 18-01. Хотя ТОЗ8 — разработка еще довоенная.
Abu George 08-04-2012 12:46quote:
Леш, такие крышки были на ранних ТОЗ-8. Позже пошли штампованные.
З.Ы. В Учебнике по НВП 1977г. про разборку ТОЗ-8 про такие говорится,что они старого образца.
Андрей, пасиб. Я примерно так и думал. Но инфой не располагал.impeller 08-04-2012 22:22
Читал давеча у Трофимова — штампованные крышки с двумя подпружиненными лепестками стали устанавливаться с 1950го года. До этого — устанавливались крышки с распорным винтом.
Abu George 09-04-2012 14:50Пасиб. Сейчас даже Трофимова почитать некогда…
impeller 09-04-2012 15:51Да. еще у Трофимова приводится информация по экспериментальной разработке ТОЗ-52 Лань — это было в середине 60х. Внешне — Лань выглядела, как ТОЗ-21, только с болтовым затвором. Судя по всему — карабин послужил прообразом ТОЗ-78, но в серию так и не пошел.
Abu George 09-04-2012 17:39Не, несерийные вещи не интересуют.
om_babai 17-04-2012 17:15Трапперу ли незнать
Можно.
impeller 17-04-2012 22:56quote:
Originally posted by -Траппер-:
Траппер знает и применяет! Просто читал в книге какой то,про оружие.Что мол в старых образцах,не рекомендуется применять импорт! Давление мощнее и стволы не рассчитаны на это?Вот и решил спросить?Думаю все это бред!!!
Как вы думаете — какое давление может выдержать ствол диаметром 20(двадцать) миллиметров, сверленый под 22ЛР? Если диаметр ствола
КО91/30М (7,62Х54)- всего лишь 17 мм? Сталь та же — 50А.
Проблема импорта была до модернизации 1977 года — когда у ТОЗ8-18 стало по шесть нарезов вместо четырех. Во избежании срыва пули с нарезов. А что касается запирания — тот же Соболь рассчитан на патроны с максимальным средним давлением 1836 кг/см2.
Стандартное давление МКпатронов- 1300 кг/см2. Т.е. запас в любом случае есть.
А насколько я понимаю — основной вопрос был в надёжности запирания затвора на рукоять.
quote:
Проблема импорта была до модернизации 1977 года — когда у ТОЗ8-18 стало по шесть нарезов вместо четырех
Много импортом не стрелял, (по объективным причинам), но проблем и с винтовкой 62-го года не замечал. Подкидывали мне понемногу патронов и с омеднёнными пулями и разные простые. Сейчас пачка RWS завалялась.
Относительно много стрелял «сурком» — метров до 70 он нормально летел.
Кстати — старые советские «целевые» — тоже весьма не слабые патрончики были. На звук, отдачу и «бочкопробиваемость» они сильно от валовых отличались.
По бумаге уже стрелял. Когда пристреливал и таблицу поправок делал до 100 метров. Я конечно не прочь её расширить метров до 150. Но это надо опять найти время. Да и деньги тоже. Ну и дистанции разметить на 125 и 150 метров.
hamradio 29-04-2012 05:31Тоз-9 это у нее встроенный магазин на 5 патронов ? как то по хитрому не доводя затвор до конца надо было им прижимать патрон и он уходил в магазин .
оно или нет ? что то подобное удалось в руках подержать примерно в 80-м году. приехали к нам учителя ну и с их сыновьями пока мамки с папкой не было дома посмотрели что это за чудо такое магазинная мелкашка !
На ТОЗ-9 магазин отъёмный.
Честно говоря, никогда не слышал про неотъёмные коробчатые магазины у мелкашек. Трубчатые (подствольные или внутриприкладные) — это сколько угодно. Правда преимущественно у полуавтоматов.
Раз уж уважаемый Impeller коснулся модернизации 1977 года, то разрешите вмешаться и заметить, что изменилось не только количество нарезов, а так же их шаг. Если старые винтовки имели 4 нареза с шагом ~350 мм, то модернизированные — 6 (согласно утверждения Импеллера для исключения срывов с нарезов) но уже с более пологим шагом ~420 мм. Думается, наверное, для более скоростных пуль. Сколько не искал, иных причин, тем более подтверждённых документально, кроме предположений почему-то так и не удалось найти. А тоже ведь интересно! Сорри, если не в тему!
——————
Бороться и искать, найти и… не отдавать!
Не в тему конечно. Но обсудить можно. Знать бы ещё про нарезы тех же ТОЗ-7, и 9, а также довоенных и послевоенных ТОЗ-8.
А в принципе, полагаю, что дело не в увеличенных скоростях. Ещё со времён дульнозарядных малопулек известно, что шестиполые стволы (6 нарезов) давали лучшую кучность, нежели «крестовки» (4 нареза). При том, что нарезы были достаточно пологие. Дымный порох всё же.
Так что переход на 6 нарезов, это, скорее всего — попытка повысить точность. А изменение шага… Ну наверное тут дело не только или не столько в скорости, а в стремлении не уменьшить имеющуюся дульную скорость при использовании всё тех же стандартных патронов, но при увеличении количества нарезов. Опять же, полагаю, что размеры и форма нарезов также были изменены.
quote:
Originally posted by Abu George:
Не в тему конечно
Ещё раз прошу прощения!
Тут имеется ещё нюансик. Большее число нарезов — это как бы есть хорошо, но есть одно не очень. Живучесть таких стволов, ресурс пониже будут, хотя, осмелюсь предположить, при общеизвестной «неубиваемости» малокалиберных, имеется ввиду 22ЛР стволов — это заметно не скажется на сроке службы ружья, разумеется при этом, что любой мелкан лучше вообще не чистить, чем чистить неправильно (стальной шомпол и с дула). Но похоже, что мы уже никогда не узнаем чем руководствовались, принимая такое не маловажное техническое решение как переход на другие параметры канала ствола на одних и тех же моделях.
——————
Бороться и искать, найти и… не отдавать!
Почему не узнаем? В глобальном отношении всё более или менее ясно. Наша «мелкашечная школа» родилась из систем, доступных обывателю в 20-е гг 20 столетия. Львиная доля мелкашек того периода (кстати, немногочисленных, т.к. промысловики их не пользовали, а обывателям более широко были известны системы под патрон Флобера) была представлена немецкими винтовками. Ну и как водится, наши конструктора скопировали уже знакомое. Образовалась традиция, ну и пошло. Производством этого оружия занимался весьма консервативный ТОЗ, который до 70-х годов ни о чём не думал. Но в 50-х Ижевск, начав производство комбинашек (тоже сначала ориентируясь на немецкие образцы), довольно быстро перешёл на 6 нарезов (уже Белка ИЖ-56-3) и более с этого пути не сходил. Что интересно, при переходе с 4 нарезов (ИЖ-56-1) на 6, Ижевск уменьшил немного и шаг: с 437 мм при длине ствола в 450 мм, до 400 мм при длине ствола — 650 мм. Конечно, шаг в 437 мм Белка-1 унаследовала от ствола-вкладыша из комплекта ИЖК-4. Правда там длина стволика была 180 мм. Что интересно, количество и шаг нарезов сохранились и на ИЖ-15. По Северу и ИЖ-94МР Скаут данных не имею. Вообще, Белка-3 — весьма точное оружие, несмотря на дробовой спуск. Уж точно не хуже классического ТОЗ-16. Думаю, что ижевский опыт и подвиг ТОЗ на «эксперименты». А вот как это было непосредственно — этого мы уже не узнаем.
Banzik 01-05-2012 20:31quote:
Originally posted by Abu George:
В глобальном отношении всё более или менее ясно
Это-то так! Но до сей поры приходится слышать «авторитетные мнения», правда, старых и довольно опытных промысловиков. Дескать, вот раньше были винтовки не чета нынешнему ширпотребу. Типа, когда в связи с либерализацией оружейного законодательства появилась возможность купит вожделенный мелкан практически у каждого, у тех, кто ранее и мечтать не мог, т.е. у «не профи», вот тогда-то и погнали в массы туфту, которая рядом не стояла с теми старыми ТОЗами, о которых данный топик.
Честно признаться, мне, порядочно пострелявшему в юности с школьно-секционных винтовок, стоило только раз заглянуть в ствол новенького Соболя в начале 90-х, чтобы сразу бросилась в глаза существенная разница. После таких привычных 4 чётких и «закрученных» нарезов, мне, видеть 6 каких-то мелких и явно «не докрученных» нарезов, показалось весьма странным. А тут ещё и «авторитеты», которые как сговорившись твердят о паршивом бое коммерческих новоделов, то я и засомневался. А когда я пробовал возражать, то мне было аргументировано заявлено: — Иди, попробуй купить и зарегить чисто спортивный ствол! Не получается? То-то, сынок, не спорь со старшими! Обрадовались, мля, сукины дети, думали, дадут вам нормальное оружие? Как же, щас!
——————
Бороться и искать, найти и… не отдавать!
Особенностью старческого маразма является известная сентенция, что раньше и небо было голубее, и трава зеленее, и девушки красивее. В оружейном плане это принимает описанные вами формы. Могу сказать одно: с точки зрения конструкции и её адаптированности к реалиям охоты, старые конструкции мелканов явно превосходят современенные образцы. С точки зрения использования оптики — однозначно уступают. С точки зрения точности… Где как. Я уже не раз говорил (и мишеньку вешал), что из Белки с несильной оптикой, сидя с упора сделать на 100 метров кучку в 1,5 МОА — элементарно. Причём не чем-нибудь, а 410-м Охотником. Добиться 2 МОА из ТОЗ-16 на такой же дистанции (не важно какими патронами) — задача непосильная. Ну по крайней мере для меня. При том, что современный ЧЗ класса «варминт» ни грамма не уступит советской биатлонке БИ-7, о которой охотники 60-70-х и помыслить не могли.
hamradio 01-05-2012 22:20quote:
Originally posted by Abu George:
На ТОЗ-9 магазин отъёмный.
Честно говоря, никогда не слышал про неотъёмные коробчатые магазины у мелкашек. Трубчатые (подствольные или внутриприкладные) — это сколько угодно. Правда преимущественно у полуавтоматов.
[URL=http://img.allzip.org/g/2/orig/6090151.jpg][/URL]
ну может там хозяин как то магазин закрепил чтобы не потерять в тайге в снегу . просто помню что магазин был на 5 патронов а мы всего 3 штуки добыли. подавали патроны в магазин движение затвора вперед и чуток прижимаем вниз и патрон уходит в магазин . то есть движение делали вперед и слегка вниз. если просто вперед то подавался патрон в патронник . а так чуть затвор назад ложим патрон слегка вперед и снова вниз с легким хрустом еще один патрон в магазине. бывало промахивались торопились патрон уходил в патронник . впервые пацанами такое чудо увидели сидели баловались и слюни пускали что трубчатый магазин был сомневаюсь потому как видно было как последний патрон на предыдущий ложится . может мужик блатной был может это что импортное было хз . с 78-го по 81-й год наверное это было . со сменными магазинами видел Соболя и еще какая то мелкашка у друга с магазином но там все элементарно магазин набивается и пристегивается.
impeller 01-05-2012 22:36quote:
Originally posted by Abu George:
По Северу и ИЖ-94МР Скаут данных не имею.
Намёк понял У паяного Севера 1995 г.в. — шесть нарезов, у МР94 — те же самые шесть. Шаг померяю — отпишу особо.Abu George 01-05-2012 22:37
Коллега, всё замечательно, но не по теме ни грамма. Исходя из ваших слов, это могла быть ЛЮБАЯ магазинка. ТОЗ-17 тот же. А он уже из темы выпадает.
Abu George 01-05-2012 22:38quote:
Originally posted by impeller:
Намёк понял У паяного Севера 1995 г.в. — шесть нарезов, у МР94 — те же самые шесть. Шаг померяю — отпишу особо.
Стволы по 600 мм? Полагаю, что шаг — те же 400 мм.
impeller 01-05-2012 22:57quote:
Originally posted by Abu George:Стволы по 600 мм? Полагаю, что шаг — те же 400 мм.
Точно так — 600 мм. Сдаётся мне — на ИжМехе особо не морочатся разнообразием — ни МК-стволов, ни всех остальных. Иначе — чем объяснить тот смешной факт, что ствол ПМа и большинства ижевской пневматики изготавливается из стали марки 50А и имеет наружный диаметр 13 мм?
hamradio 01-05-2012 23:03quote:
Originally posted by Abu George:
Коллега, всё замечательно, но не по теме ни грамма. Исходя из ваших слов, это могла быть ЛЮБАЯ магазинка. ТОЗ-17 тот же. А он уже из темы выпадает.
да просто вопрос можно ли таким образом как я описал зарядить магазинку ? если да то могла быть любая. с другом его мелкашку пристреливали магазинку но я как то внимания не обратил как и что у нее.
Abu George 01-05-2012 23:27Можно. Если у магазина губки подпилить.
Gin84 07-02-2013 15:07Подскажите где найти затвор тоз-1 или тоз-7, можно хотя бы чертежик
vav78 11-02-2013 19:10Здравствуйте ! Подскажите , я так и не понял ,переход с 4-х нарезов на 6-ть ,с какого года начал происходить на ТОЗе ?
guns.allzip.org
Охотничьи самозарядные карабины ТОЗ-99, МЦ18-1, МЦ18-2 и МЦ18-3
ТОЗ-99 охотничий самозарядный карабин калибра 5,6 мм под патрон кольцевого воспламенения.
Для перезаряжания используется энергия отдачи свободного подпружиненного затвора. Масса 2,4 кг, емкость магазина 5 или 10 патронов. Длина ствола 536 мм. Усилие спуска 2,0-3,0 кгс. Габаритные размеры 980x55x210 мм. Поперечник рассеивания из 10 выстрелов на дистанции 50 м — 50 мм.
МЦ18-1, МЦ18-2 и МЦ18-3 охотничьи самозарядные карабины калибра 5,6 мм под патрон кольцевого воспламенения. Возможна стрельба с ручным перезаряжанием. Карабин МЦ18 имеет три модификации. До 1988 г. выпускались в небольшом количестве карабины МЦ18-1 (с ложей и цевьем из пластмассы) и МЦ18-2 (с ложей и цевьем из дерева). Их сменила модификация МЦ18-3.
МЦ18-2 охотничий самозарядный карабин калибра 5,6 мм
МЦ18-3 охотничий самозарядный карабин калибра 5,6 мм
Устройтво. Ствол длиной 432 мм, длина прицельной линии 380 мм. Канал ствола и патронник, детали затвора и ударно-спускового механизма хромированы для предохранения от коррозии. Ударно-спусковой механизм куркового типа смонтирован на отдельном основании и позволяет вести только одиночный огонь, снабжен флажковым предохранителем, который запирает шептало при взведенном курке. Усилие спуска нерегулируемое в пределах 2-2,6 кгс. Нерегулируемая длина рабочего хода спускового крючка 2-3 мм. Магазины коробчатые, сменные, 10-зарядные. Ложа пистолетной формы с выступом под щеку, из ореховой древесины, пропитанной натуральной олифой или покрытой полиэфирным лаком.
МЦ 18-3. Неполная разборка.
Для стрельбы из карабина применяются охотничьи или спортивные патроны кольцевого воспламенения калибра 5,6 мм. Спортивные целевые патроны предпочтительнее, так как имеют повышенные кучность стрельбы и стабильность действия. Средний поперечник при стрельбе тремя сериями по 5 выстрелов в каждой на 50 м: целевыми винтовочными патронами — не более 25 мм, спортивно-охотничьими — не более 50 мм.
Техническая характеристика карабина МЦ18-3
Конструкция затвора карабина позволяет вести стрельбу в двух режимах: самозарядном и с ручным перезаряжанием. Система автоматики этих карабинов характерна для самозарядных систем под маломощные патроны и действует по принципу свободного затвора, тормозящегося после выстрела собственной массой и возвратной пружиной. Хотя это упрощает устройство, но из-за сравнительно быстрого отхода затвора часть пороховых газов не успевает сгореть, и их частицы попадают в лицо стрелка. Поэтому на ствольных коробках МЦ-18-2 и МЦ-18-3 пришлось устроить специальный козырек.
В отличие от зарубежных аналогов МЦ-18 позволяет вести огонь и при ручном перезаряжании. При ведении из карабина стрельбы в режиме ручного перезаряжания рукоятку затвора опускают до упора вниз, при этом канал ствола надежно запирается двумя боевыми выступами личинки, которые заходят за соответствующие упорные поверхности ствольной коробки. Это позволяет применять усиленные патроны кольцевого воспламенения иностранного производства. При возвращении рукоятки затвора в обычное горизонтальное положение карабин становится самозарядным.
Устройство карабина МЦ18—3: 1 — ствол, 2 — ствольная коробка, 3 — затвор, 4 — ударник, 5 — возвратная пружина, 6 — курок, 7 — упор, 8 — защелка упора, 9 — задний винт, 10 — спусковой крючок, 11 — толкатель, 12 — защелка магазина, 13 — шептало, 14 — предохранитель, 15 — магазин, 16 — основание ударно—спускового механизма, 17 — защелка ударно- спускового механизма, 18 — передний винт.
Для перезаряжания карабина после выстрела в режиме ручного перезаряжания необходимо рукоятку затвора повернуть вверх, отвести затвор назад до отказа, при этом выбрасывается стреляная гильза и взводится курок. Досылание патрона в патронник происходит так же, как и при самозарядной стрельбе. При возвращении затвора в переднее положение его рукоятку опускают вниз до упора (если предполагается продолжать стрельбу в режиме ручного перезаряжания).
При нажатии на спусковой крючок (10) связанный с ним толкатель (11) передним торцом выжимает шептало (13) из-под боевого взвода курка (6). Курок под действием боевой пружины энергично поворачивается на своей оси и наносит удар по ударнику (4), который, перемещаясь вперед, накалывает капсюль патрона. Происходит выстрел.
В процессе выстрела затвор под действием давления пороховых газов на дно гильзы откатывается назад, сжимая возвратную пружину и взводя курок. Во время отката затвора извлекается и выбрасывается стреляная гильза. Очередной патрон в магазине под действием пружины подавателя подается на линию досылания. В конце взведения курка он своим выступом нажимает на толкатель, который, опускаясь, освобождает шептало. Шептало под действием своей пружины поворачивается вокруг оси и становится под боевой взвод курка. Затвор после прихода в крайнее заднее положение, то есть удара в упор (7), под действием возвратной пружины (5) перемещается вперед, досылая очередной патрон из магазина в патронник ствола. Курок под действием боевой пружины повернется до постановки своим боевым взводом на шептало.
Для производства очередного выстрела необходимо отпустить спусковой крючок, который под действием своей пружины повернется и выведет толкатель из-под шептала. Толкатель поднимается вверх до упора в курок и встает против шептала. Карабин готов для производства следующего выстрела.
По своим боевым и эксплуатационным характеристикам карабин МЦ18-3 вполне соответствует иностранному аналогу —5,6- мм карабину «Модель 10/22» фирмы «Ругер» (США).
- < Назад
- Вперёд >
Добавить комментарий
stvol.in.ua
Карабины калибра 5,6 мм, перезаряжаемые от руки ТОЗ-1 — ТОЗ-7
Одноствольные однозарядные и магазинные винтовки и карабины калибра 5,6 мм, перезаряжаемые от руки
ТОЗ-1
Малокалиберная однозарядная винтовка конструкции В.Г Селиванова и Я. И. Каневского. Была изготовлена на ТОЗ в 1927 году и принята массовому производству в качестве спортивной винтовки, для охоты почти не использовалась. В технологическом отношении винтовка была очень простой, хотя по кучности боя несколько уступала винтовке Смирнского второй модели (см. книгу о спортивном оружии). Прицельные устройства в винтовке ТОЗ-1 состояли из открытого прицела с треугольной прорезью и регулировочным по высоте винтом и треугольной мушки. Выбрасыватель — салазочного типа. Затвор — цилиндрический, продольно-скользящий, с поворотной рукояткой. Цевье — короткое. Ложа с прямой шейкой. Общий вес винтовки 2,4 кг.
ТОЗ-7
ТОЗ-7. Малокалиберная однозарядная винтовка тренировочного типа под патрон 5,6×16 мм кольцевого воспламенения. Разработана на Тульском оружейном заводе в 1925-1926 гг., запущена в серию с 1928 г. Часто использовалась в качестве охотничьей малокат ибер ной винтовки.
Представляет собой видоизмененную Я.Каневским систему германской малокалиберной винтовки Геко. Винтовка сделана с некоторыми упрощениями деталей, но довольно прочно, нетяжелая (3 кг) и имеет кучный бой. Конструкция ТОЗ-7 намного превосходит таковую у ТОЗ-1. Отличительной ее особенностью явилось применение поворотного вкладыша в ствольной коробке. Заряжание винтовки значительно упростилось: патрон вкладывался через окно ствольной коробки и вкладыша и движением затвора досылался в патронник. При запирании затвора вкладыш поворачивался на 90° вокруг своей оси и закрывал окно ствольной коробки.
Устройство. Ствол конической формы длиной 64 см с шагом нарезов 480 мм. На его казенной части сделана заточка, так называемый пенек, на который насаживается ствольная коробка; на обрезе пенька имеется скос, по которому скользит зацеп выбрасывателя. Сверху на казенной части имеются пазы для основания прицела и регулировки винта прицела, снизу — для упора ствола.
В верхней части ствольной коробки расположено окно для вкладывания патрона и для прохода стреляной гильзы при ее извлечении; в задней части —коленчатый паз для направления движения стебля затвора при его открывании и закрывании; коленчатая часть паза (задняя плоскость) служит плечом отдачи. С нижней стороны коробка в своей передней части имеет два завинтованных гнезда для помещения винтов спусковой пружины; в средней части— завинтованное отверстие для останова вкладыша и в задней части — отверстие для помещения шептала спусковой пружины.
Замочный механизм состоит из затвора и вкладыша. Основой затвора является стебель, в котором помещаются боек, выбрасыватель, их пружина и ударник с боевой пружиной. На утолщенной части стебля укреплена рукоятка. Снизу стебель затвора имеет запиленную площадку, под которой находится шептало спусковой пружины. На утолщенной части стебля сверху сделан паз, в котором помещаются выбрасыватель и поперечное отверстие для шпильки выбрасывателя. Около отверстия для шпильки в пазу высверлено гнездо для пружины выбрасывателя.
С нижней стороны стебля имеется паз с окном для бойка; с левой стороны —паз для прохода рабочей части отражателя.
Внутри стебля затвора сделано три канала: большого размера для пружины, надетой на ударник; среднего размера — для прохода головной части ударника и малого размера—для помещения пружины стебля затвора. На заднем обрезе канал имеет завинтованное отверстие, куда ввертывается гайка стебля затвора, удерживающая пружину ударника от выскакивания.
Курок в передней части имеет венчик, который служит боевым взводом; в задней — пуговку, за которую курок можно отводить назад, не открывая затвора для постановки его на боевой взвод. Средняя часть курка имеет цилиндрическую формы для направления его движения внутри ствольной коробки. Внутри курок имеет канал для помещения стержня ударника и отверстие для помещения шпильки, соединяющей курок с ударником.
Вкладыш помещается в канале ствольной коробки и служит для предохранения от прорыва пороховых газов и для закрывания окна ствольной коробки. Он имеет сквозной канал с прямоугольным пазом, в котором помещается передняя часть стебля затвора с выбрасывателем; на поверхности вкладыша имеется окно, через которое вкладываются в патронник патроны и выбрасываются стреляные гильзы; в задней части вкладыша расположена кольцевая проточка для помещения останова; с нижней стороны — наглухо вставлен отражатель проходящий внутрь канала вкладыша и выталкивающий стреляную гильзу из ствольной коробки.
Останов находится в утолщенной части стебля затвора и служит для извлечения стреляных гильз из патронника, которые он захватывает своим зацепом. В пластинчатой части выбрасывателя расположен прилив с отверстием для помещения шпильки, соединяющей его со стеблем затвора. В задней части имеется выступ, в который надавливает головная часть ударника, заставляющая зацеп опускаться вниз для прочного захватывания гильзы.
Выбрасыватель очень сильный, потому что захватывает половину окружности шляпки гильзы. Пружина выбрасывателя помещается в утолщенной части стебля затвора, помогая выбрасывателю удерживать гильзу.
Боек помещается в утолщенной части стебля затвора и имеет пятку для ударника; в передней части пятки имеется нарез, в который упирается упор отбоя, заставляющий боек под действием пружины отходить в заднее положение. Отведение бойка в заднее положение и удерживание его вместе с упором в стебле затвора осуществляется спиральной пружиной отбоя.
Ударник состоит из стержня и венчика, предназначенного для упора боевой пружины. В конце стержень имеет отверстие для помещения шпильки, соединяющей его с курком.
Боевая пружина (спиральная) надета на стержень ударника и упирается передним концом в его венчик, а задним — в передний обрез гайки.
Она запирается в канале стебля затвора гайкой, имеющей на своей поверхности нарезку, а с заднего обреза — прорезь для лезвия отвертки и в середине — канал для прохода стержня ударника.
Спусковой механизм включает пружину, два винта и спусковой крючок со шпилькой.
Пластинчатая спусковая пружина в передней своей части имеет два отверстия для прохода винтов, укрепляющих ее на ствольной коробке; в передней же части пружины расположены шептало, затворная задержка, удерживающая курок на боевом взводе, а затвор — от выскакивания из ствольной коробки.
Прицельный механизм состоит из прицела, регулировочного винта и мушки.
Прицел представляет собою пластинку с гривкой, приклепанную к основанию, вставленному в паз ствола. В середине прицельной пластинки имеется навинтованное отверстие для прохода регулировочного винта; назначение регулировочного винта— поднимание и опускание прицельной пластинки для установки прицела по расстоянию.
Ложа березовая с простой шейкой, вложу ввинчены две антабки для ремня. Установку прицела по высоте можно производить лишь посредством поворачивания винта.
Совет:
Разборка и сборка затвора производятся только в случаях сильного его загрязнения, проникновения в ложу песка и пр.
На сайте есть:
Выбор и покупка охотничьего ружья Самозарядные ружья серии Бекас-М-авто Ружье охотничье Mossberg 930 Ружье охотничье МР-27М (ИЖ-27М) Двуствольное курковое ружье МР-43KH Карабин охотничий самозарядный «Вепрь» Одноствольное нарезное ружье MP-18МН Карабин охотничий Лось-7-1 Карабин охотничий Барс 4-1 Remington 750 Woodsmaster. Карабин охотничий CZ 550 Одноствольные магазинные самозарядные винтовки и карабины калибров 7,62 мм и 9,0 мм Вепрь, Вепрь -308 Одноствольные магазинные винтовки и карабины калибров 7,62,8,2 и 9,0 мм, перезаряжаемые от руки КО-8, КО-9, КО-39nau4im.ru
