Охотничий карабин ТОЗ-109

Охотничий многозарядный карабин ТОЗ-109



М. БЛЮМ
Очень приятно сознавать, что Тульский Оружейный завод разработал и начал изготовление охотничьего многозарядного карабина ТОЗ-109, который предназначается для промысловой и любительской охоты на животных, величина которых соответствует мощности патрона 7,62×51. Причем вес этого карабина всего 3,3 кг (вспомним вес карабина «Тигр», который равен 4,3 кг), что позволяет его использовать длительное время при ходовых охотах, особенно в горах.
Применяющиеся для стрельбы из карабина охотничьи патроны 7,62×51 обладают достаточно высоким убойным и останавливающим действием на всех охотничьих дистанциях при стрельбе по зверю, вес которого не превышает 250 кг. Небольшое усилие нажатия на спусковой крючок, равное 10—15Н (примерно 1 — 1,5 кг), позволяет сделать точный выстрел на большие расстояния при минимальном отклонении пули от точки прицеливания. Это происходит за счет практически полного отсутствия сбивания карабина в момент нажатия на спусковой крючок.

Семь патронов в магазине позволяют без смены магазина точными выстрелами поразить не одно животное или при необходимости добрать подранка, который предыдущим выстрелом был поражен в недостаточно убойное место, что зависит в первую очередь от натренированности стрелка. Отъемный магазин можно быстро заменить после израсходования в нем патронов на заранее заполненный. Запасной магазин можно заранее заполнить не только патронами с теми же характеристиками, но и патронами с другими типами пуль. Это теперь вполне возможно, так как в продаже сейчас имеются зарубежные патроны различной мощности и с разными конструкциями пуль.
Карабин имеет хромированный внутри ствол длиной 515 мм, что позволяет в меньшей степени заботиться о тщательном уходе за каналом ствола после стрельбы или атмосферных воздействий.
Ствольная коробка карабина ТОЗ-109 имеет перемычку перед поворачивающейся рукояткой затвора, что позволяет установить кронштейн прицела по центру, а не сбоку. Такое расположение кронштейна оптического прицела позволит упростить конструкцию кронштейна и сделать его крепление к ствольной коробке более прочной, а также снизить его вес. Наружная поверхность ствольной коробки может быть украшена гравировкой по просьбе заказчика. Рукоятка затвора имеет такую форму, которая позволяет легко открывать и перемещать затвор для перезаряжания рукой, находящейся в варежке, что конечно очень важно на зимних охотах. При закрытом затворе внутренность ствольной коробки хорошо защищена от попадания снега и различного «лесного мусора». С тыльной стороны затвора, который выполнен за счет вкладыша заподлицо со ствольной коробкой, имеется указатель, который показывает, что ударник затвора взведен (указатель выступает над поверхностью вкладыша) и карабин подготовлен к выстрелу, если конечно в патроннике ствола имеется патрон. Если указатель не выступает над поверхностью вкладыша, то это значит, что ударник не взведен. Боевая пружина и ударник располагаются в корпусе затвора. Для извлечения затвора из ствольной коробки достаточно повернуть рукоятку затвора на 90 градусов, переместить его в заднее положение и, нажав на спусковой крючок, извлечь затвор, перемещая его назад.

Перезарядка карабина ТОЗ-109 производится вручную. В начале рукоятка поворачивается против часовой стрелки до упора, а затем затвор перемещается в крайнее заднее положение. При перемещении затвора вперед очередной патрон из магазина захватывается затвором и подается в патронник. При этом одновременно происходит нагнетание боевой пружины, взведение ударника и постановка его на боевой взвод (шептало). В переднем положении рукоятка затвора поворачивается по часовой стрелке и запирает канал ствола на два затворных выступа, которые заходят в соответствующие пазы в ствольной коробке. Карабин подготовлен к выстрелу.
Прицельные приспособления карабина состоят из открытой мушки и двух целиков. Один постоянный для стрельбы на 150 м, а второй — откидывающийся для ведения прицельной стрельбы на 300 м. Возможна также установка оптического прицела любой кратности увеличения.
Предохранитель запирает только спусковой крючок, что защищает ударно-спусковой механизм от случайного нажатия на спусковой крючок и естественно от производства случайного выстрела.
Ложа изготавливается из высококачественного бука или березы, а по желанию заказчика — из выдержанного игристого ореха.
Длина карабина 1055 мм.

survinat.ru

Паспорт охотничьего карабина ТОЗ-109


1. ОБЩИЕ УКАЗАНИЯ

     Внимание!

     Прежде чем пользоваться карабином, необходимо изучить его описание, правила эксплуатации и требования безопасности, изложенные в настоящем паспорте.

     В связи с постоянным совершенствованием изделия с целью повышения его надежности и улучшения условий эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.

     2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

     Карабин охотничий многозарядный ТОЗ-109 предназначен для ведения промысловой и любительской охоты во всех макроклиматических районах, кроме районов с влажным тропическим климатом.

     Для стрельбы применяются охотничьи патроны калибра 7,62х51, общий вид карабина ТОЗ-109 показан на рис. 1.


Калибр, мм 7.82 515
Длина ствола, мм
Кучность — средний поперечник рассеивания пуль на дальности 100 м. не более, мм 100
Точность стрельбы — отклонение средней точки попадания от точки прицеливания
     на дальности 100 м, не более, мм
50
Прицельная дальность стрельбы:
при вертикальном положении низкого плеча целика до 100
при вертикальном положении высокого плеча целика 100-300
Усилие спуска, в пределах, Н (кГс) 15-25 (1,5-2,5)
Емкость магазина, шт. 7
Масса с магазином, без патронов, не более, кг 3,3
Габаритные размеры, не более, мм: 1055
длина 200
высота 80
ширина

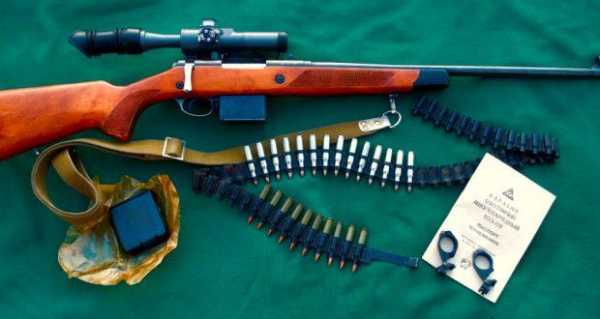

     4. КОМПЛЕКТ ПОСТАВКИ


Карабин охотничий многозарядный ТОЗ-109 1
Дополнительный магазин ТОЗ-109 003.000 1
Прицел оптический с кронштейном ТОЗ-109 006.000 1
Паспорт ТОЗ-109 000.000 ПС 1
Паспорт на прицел оптический 1
Упаковка ТОЗ-109 091.000
1



     5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

     5.1. Основные данные.

     Соединение ствола с коробкой осуществляется по прессовой посадке и фиксируется штифтом.
     Канал ствола хромирован.
     Для ведения прицельной стрельбы имеется целик и мушка. Карабин также имеет оптический прицел, установленный в кронштейне, закрепленном на коробке карабина.
     Ложа деревянная с пластмассовым затыльником.
     Ударный механизм находится в затворе. Спусковой механизм смонтирован в корпусе, сочиненном с коробкой)
     Курок взводится при открываний затвора. Карабин имеет указатель взведения, который при взведенном курке выступает над поверхностью вкладыша, а при спущенном — утопает.
     Перезарядка карабина осуществляется вручную при перемещении затвора в крайнее заднее, а затем переднее положение.
     Патрон в патроннике запирается личинкой посредством боевых выступов остова затвора и соответствующих опорных поверхностей коробки.
     Гильза извлекается из патронника выбрасывателем и выталкивается отражателем при перемещении затвора в заднее положение.
     Для уменьшения вероятности случайных выстрелов имеется неавтоматический предохранитель» запирающий спуск. Для постановки карабина на предохранитель нужно при взведенном курке передвинуть кнопку предохранителя в крайнее заднее положение.

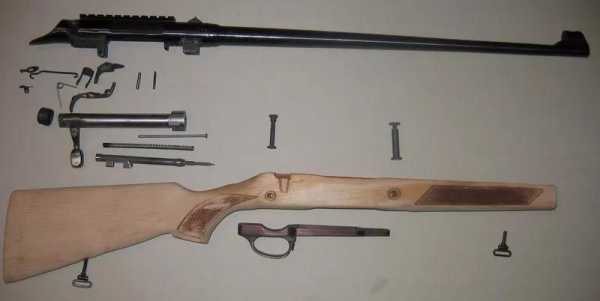

     Сборочные единицы и детали карабина ТОЗ-109 показаны на рис. 2.





     Рис. 3. Разборка затвора 1 — курок; 2 — пружина; 3 — замок; 4 — ударник; 5 — остов затвора




Пози
     ция
Обозначение Наименование
1
ТОЗ-109.001.013 Ствол
2 ТОЗ-109.001.020 СБ Коробка
3 ТОЗ-109.001.005 Целик
4 ТОЗ-109.001.003 Основание целика
5 ТОЗ-109.002.001 Личинка
6 ТОЗ-109.002.004 или ТОЗ-109.002.006 Остов затвора
7 ТОЗ-109.002.003 Извлекатель
8 ТОЗ-109.003.001 Подаватель
9 МЦ 20-01.002.004 Замок
10 НЦ 20-01.002.003 Пружина боевая
11 ТОЗ-109.002.005 Ударник
12 МЦ 20-01.001.023 Шептало
13 МЦ 20-01.002.013 Вкладыш
14 ТОЗ-34.004.009 Ось
15 МЦ 20-01.002.014 Курок
16 ТОЗ-109.001.008 Корпус
17 МЦ 20-01.001.019 Штифт
18 МЦ 20-01.002.011 Указатель
19 МЦ 20-01.000.004 Винт задний
20 МЦ 20-01.001.001 Тяга
21 МЦ 20-01.001.002 Кнопка предохранителя
22 МЦ 20-01.001.003 Пружина кнопки
23 ТОЗ-109.004.001 Ложа
24 ТОЗ -109.000.001 Скоба
25 ТОЗ -109.001.001 Останов затвора
26 МЦ 20-01.001.029 Пружина останова
27 МЦ 20-01.001.004 Предохранитель
28 МЦ 20-01.001.025 Крючок спусковой
29 Штифт 4U8X20
30 ТОЗ — 109.000.002 Защелка
31 ТОЗ — 109.000.003 Штифт
23 ТОЗ — 109.000.004 Пружина
33 ТОЗ — 109.003.002 Крышка
34 ТОЗ — 109.003.004 Пружина
35 ТОЗ — 109.003.003 Планка запорная
36 ТОЗ — 109.003.010 СБ Корпус в сборе
37 МЦ 20-01.005.002 Упор
38 МЦ 20-01.000.002 Винт передний
39 Шайба 865Г06





По материалам сайта www.e-guns.ru

hunter.com.ua

ТОЗ-122 – лучший тульский карабин серьёзного калибра

Охотничий карабин ТОЗ-122 является долгожданной разработкой Тульского оружейного завода, которая была продемонстрирована в 2002 году. Данный карабин был разработан на базе ТОЗ-109, и сразу же стал популярным, так как поклонники тульских карабинов давно ждали появления надёжного и современного нарезного оружия, пригодного для охоты на крупного зверя. В ТОЗ-122 охотники получили оружие с привлекательным дизайном, обладающее высокой надёжностью и более чем доступной ценой.

Технические характеристики данной охотничьей винтовки настолько хороши, что большинство отзывов от владельцев данного оружия положительные. Охотники отмечают высокую кучность карабина, его надёжность и эргономичность.

История появления карабина ТОЗ-122

В настоящее время охотничий карабин ТОЗ-122 называют самым лучшим нарезным оружием, которое когда-либо выпускал Тульский оружейный завод. Подобные утверждения основаны на реальных отзывах охотников, которые сравнивая свои карабины ТОЗ-122 с другими марками нарезного оружия подобного класса, приходили к убеждению, что в своей ценовой категории у него нет конкурентов.

Вплоть до 2000 года на Тульском оружейном заводе в основном выпускали карабины калибра 5,6 мм. Особенности данных карабинов позволяли охотиться с ними только на мелкую и среднюю дичь. При всех своих многочисленных достоинствах, мелкокалиберные тульские карабины совершенно не годились для охоты на крупного зверя.

К началу 2000 года тульские конструкторы решили разработать новую модель охотничьего карабина калибра .308 Win. Уже в 2002 году общественности был представлен новый карабин ТОЗ-122, который был предназначен для охоты на среднюю и крупную дичь. Калибра 7,63х51 хватало не только для охоты на кабана или лося, но и даже на медведя.

Производитель сумел угодить российским охотникам. Вобрав в себя все лучшие качества малокалиберных карабинов, и получив серьёзный калибр, ТОЗ-122 занял одно из лидирующих мест в своём классе.

Предназначение карабина ТОЗ-122

Охотничий карабин ТОЗ-122 получился очень сбалансированным оружием. Он прекрасно подходит как для профессиональной, так и для любительской охоты. Единственным нюансом является то, что новичку начинать с такого серьёзного оружия не рекомендуется, в крайнем случае, нужно изучить все нюансы и устройство карабина перед тем, как отправится не стрельбище, а тем более на охоту.

Кроме охоты, карабин может использоваться для развлекательной и спортивной стрельбы:

  • Для стрельбы по мишеням;
  • Для простой тренировки меткости по различным мишеням;
  • Для соревнований по спортивной стрельбе.

Некоторые заявляют, что карабин ТОЗ-122 можно использовать для самообороны, но утверждать, что нарезное оружие является лучшим вариантом для самообороны, однозначно не стоит.

Что касается исполнения, то для лож данного карабина, как правило, используется следующее дерево:

  • Берёза;
  • Бук;
  • Орех.

Ореховые модификации самые дорогие. Также карабин может быть рядовым, штучным или подарочным. Кроме этого, имеются следующие модификации:

  • ТОЗ-122М, которая больше известна как ТОЗ-122-11. Это доработанная версия стандартного тульского карабина;
  • ТОЗ-122Р — практически идентичная базовой модели. Единственное отличие заключается в наличии резинового затыльника приклада;
  • Немногие знают, но существует карабин в калибре 9,3х62 мм. Очень редкая модификация.

Последняя модификация вряд ли пригодится в российских широтах, ведь с ней можно охотиться даже на слона.

Описание конструкции и принцип действия

Карабин был создан на базе простого и надёжного ТОЗ-109. Охотничий карабин состоит из следующих частей:

  • Ствола;
  • Ствольной коробки;
  • Подающего механизма;
  • Спускового механизма;
  • Ударного механизма;
  • Ложи;
  • Магазина;
  • Прицельных приспособлений.

Все карабины ТОЗ-122 являются классическими «болтовиками», то есть они имеют продольно-скользящий затвор классической конструкции. Рукоять затвора достаточно удобная для стрелка. Она расположена с правой стороны, что для охотника-левши является не слишком удачным решением. При открытии затвора происходит взвод ударника. Хотя карабин относится к одной из самых низких ценовых категорий, производитель предусмотрел регулировку усилия спуска, что обычно бывает только у дорогих карабинов. Диапазон усилия спуска можно регулировать от 1 до 2,5 кгс.

Принцип работы прост, ведь данный карабин не является автоматическим, поэтому научиться стрелять из него может даже новичок. Стрельба проходит по той же схеме, как и из любого классического карабина.

Достоинства и недостатки охотничьего карабина ТОЗ-122

Карабин является самым популярным в настоящее время нарезным оружием производства Тульского оружейного завода. Его тактико-технические характеристики в сочетании с невысокой ценой сделали этот карабин популярным не только в России, но и за её пределами. Так как карабин имеет достаточно лёгкий вес, он отлично подходит для ходовых охот. Простота конструкции делают это оружие беспроблемным в эксплуатации.

Единственным серьёзным недостатком (как и всех отечественных карабинов и гладкоствольных ружей данной ценовой категории) является очень грубая обработка узлов карабина, да и качество сборки находится не всегда на высоте. Традиционно, штучные варианты выполняются намного качественней, но их цена значительно выше. Имеется два варианта при покупке ТОЗ-122:

  • Купить стандартную модель и доработать её самостоятельно;
  • Опять же купить стандартную модель и отдать её на доработку в оружейную мастерскую;
  • Купить штучное ружьё и не мучиться с доработками (хотя это далеко не факт).

Многие охотники называют ТОЗ-122 настоящим конструктором, ведь дорабатывать карабин можно очень долго. Несомненно, он имеет и множество преимуществ, иначе никогда бы не приобрёл такую популярность:

  • Использование дерева для изготовления ложи. Высококачественная оружейная сталь, которая применяется для стволов карабина. Весь облик ТОЗ-122 говорит о надёжности этого ружья, хотя Тульскому оружейному заводу стоит обращать больше внимания на чистовую обработку оружия и качество его сборки. Карабин своей формой совершенно не напоминает современные карабины. Это классический «болтовик», который придётся по вкусу каждому охотнику, привыкшему использовать на охоте традиционное охотничье оружие;
  • Незамысловатость и продуманность конструкции превращают этот карабин в надёжное оружие, которое без проблем работает в любых климатических условиях;
  • Так как при конструировании использовались разработки прошлых лет, карабин получился весьма удачным. Его показатели кучности значительно превосходят конкурентов в данной ценовой категории;
  • Возможность использования карабина не только для охоты, но и для развлекательной или спортивной стрельбы;
  • Хороший оптический прицел, который идёт в стандартной комплектации;
  • Небольшой вес ТОЗ-122.

В качестве недостатков можно назвать:

  • Грубость обработки;
  • Низкое качество подгонки узлов оружия друг к другу;
  • Слишком тугие боевые пружины, хотя с другой стороны, это придаёт им надёжность.

Что касается самостоятельных доработок, то это личное дело каждого владельца. Большинство владельцев ограничиваются обработкой напильником выступающих острых углов и доработку приклада под себя.

Прицельные приспособления ТОЗ-122

Охотничьи карабины ТОЗ-122 имеют следующие прицельные приспособления:

  • Открытые прицельные приспособления, включающие в себя двухпозиционный целик и мушку. На целике имеется градуировка, позволяющая настроить его на стрельбу как на 100, так и на 300 метров;
  • Кронштейн, предназначенный для крепления оптического прицела. Интересной особенностью является то, что использовать механические прицельные приспособления можно даже при установленном кронштейне;
  • Оптический прицел.

Большинство владельцев используют для стрельбы оптический прицел, некоторые устанавливают более мощную оптику.

Разборка, чистка и тюнинг ТОЗ-122

Разборка карабина выполняется для проведения чистки оружия или его ремонта. Так как конструкция чрезвычайно проста, то частичная разборка не представляет собой ничего сложного:

  1. Сначала нужно отделить ствольную коробку от ложи, для чего следует открутить только один винт;
  2. Ударно-спусковой механизм извлекается тоже очень легко – достаточно нажать на кнопку фиксатора;
  3. Если необходимо заменить мушку, то она также легко откручивается.

Процедуры неполной разборки хватит для осуществления плановой чистки оружия. В случае поломки, следует полностью разобрать карабин, но делать это без крайней на то необходимости не рекомендуется.

Чистка проходит по стандартной схеме с использованием штатных чистящих приспособлений. Требуется тщательно удалить пороховой налёт с канала ствола и все другие видимые загрязнения на узлах карабина.

Что касается тюнинга карабина, то под этим понимается два варианта развития событий:

  • Установка более мощного прицела, анатомической ложи и так далее;
  • Полная доработка карабина собственными силами или в специализированной мастерской по ремонту охотничьего оружия.

Подобные сценарии могут развиваться как отдельно друг от друга, так и в комплексе.

Почему стоит взять именно ТОЗ-122?

Многие российские охотники выбирают ТОЗ-122, хотя в данном классе у него имеется множество конкурентов. Вот список основных соперников:

  • Советский карабин «Лось» с неотъёмным магазином;
  • Современный карабин «Лось», который имеет уже съёмный магазин;
  • «Лось» Премьер – одна из лучших модификаций карабина «Лось», но и стоит она существенно дороже;
  • КО-91/30М;
  • Маузер 98М калибра .308 вин;
  • Карабин «Застава»;
  • CZ-550.

Почему же большинство российских охотников останавливают свой выбор именно на карабине ТОЗ-122? Можно составить длинный список преимуществ карабина от Тульского оружейного завода:

  • Самый главный пункт – это конечно цена, которая по сравнению с конкурентами достаточно низкая. Ни для кого не секрет, что многие охотники выбирая оружие, стараются выбрать что-то качественное, но вместе с тем недорогое;
  • Кронштейн, который позволяет стрелять из карабина, на котором установлен оптический прицел, используя открытые прицельные приспособления. Данная возможность может пригодиться, когда зверь неожиданно выскакивает рядом с охотником;
  • Простейший затвор, который работает без нареканий. По сравнению с постоянно болтающимся затвором карабина «Лось», работа затвора ТОЗ-122 уже «из коробки» значительно лучше;
  • Отлично вывешенный ствол, с чёткими нарезами внутри. Хромирование канала ствола – без нареканий. Дульному срезу не помешает обработка, но за такую цену – ствол отличный;
  • Магазины, которые идут в комплекте с ТОЗ-122 весьма надёжные. Подаватель и пружина магазина сделаны по схеме АК. Некоторые охотники жалуются на их громоздкость;
  • Предохранитель карабина ТОЗ-122 сделан таким же, как и на обычном гладкоствольном ружьё. К его минусам можно отнести то, что он запирает только спусковой крючок;
  • Ложа достаточно прикладистая, хотя можно её доработать, но даже в «стоковом» состоянии карабин неплохо лежит в руках охотников с разными анатомическими особенностями;
  • Длинный и плавный ход спускового крючка;
  • Небольшой вес карабина;
  • Наличие перекидного целика на 100 и 300 метров.

Как и большинство отечественных моделей охотничьего оружия, нуждается в тщательной обработке напильником. Большим плюсом является тот факт, что очень редко попадаются откровенно «кривые» экземпляры.

Охотничий карабин ТОЗ-122 является самым популярным карабином Тульского оружейного завода. Хотя многие указывают на его несовременный облик и грубость исполнения, это надёжный рабочий карабин, который не подведёт своего хозяина в любых условиях.

comp-pro.ru

Охотничий карабин ТОЗ-109

Охотничий многозарядный карабин ТОЗ-109



М. БЛЮМ
Очень приятно сознавать, что Тульский Оружейный завод разработал и начал изготовление охотничьего многозарядного карабина ТОЗ-109, который предназначается для промысловой и любительской охоты на животных, величина которых соответствует мощности патрона 7,62×51. Причем вес этого карабина всего 3,3 кг (вспомним вес карабина «Тигр», который равен 4,3 кг), что позволяет его использовать длительное время при ходовых охотах, особенно в горах.
Применяющиеся для стрельбы из карабина охотничьи патроны 7,62×51 обладают достаточно высоким убойным и останавливающим действием на всех охотничьих дистанциях при стрельбе по зверю, вес которого не превышает 250 кг. Небольшое усилие нажатия на спусковой крючок, равное 10—15Н (примерно 1 — 1,5 кг), позволяет сделать точный выстрел на большие расстояния при минимальном отклонении пули от точки прицеливания. Это происходит за счет практически полного отсутствия сбивания карабина в момент нажатия на спусковой крючок.

Семь патронов в магазине позволяют без смены магазина точными выстрелами поразить не одно животное или при необходимости добрать подранка, который предыдущим выстрелом был поражен в недостаточно убойное место, что зависит в первую очередь от натренированности стрелка. Отъемный магазин можно быстро заменить после израсходования в нем патронов на заранее заполненный. Запасной магазин можно заранее заполнить не только патронами с теми же характеристиками, но и патронами с другими типами пуль. Это теперь вполне возможно, так как в продаже сейчас имеются зарубежные патроны различной мощности и с разными конструкциями пуль.
Карабин имеет хромированный внутри ствол длиной 515 мм, что позволяет в меньшей степени заботиться о тщательном уходе за каналом ствола после стрельбы или атмосферных воздействий.
Ствольная коробка карабина ТОЗ-109 имеет перемычку перед поворачивающейся рукояткой затвора, что позволяет установить кронштейн прицела по центру, а не сбоку. Такое расположение кронштейна оптического прицела позволит упростить конструкцию кронштейна и сделать его крепление к ствольной коробке более прочной, а также снизить его вес. Наружная поверхность ствольной коробки может быть украшена гравировкой по просьбе заказчика. Рукоятка затвора имеет такую форму, которая позволяет легко открывать и перемещать затвор для перезаряжания рукой, находящейся в варежке, что конечно очень важно на зимних охотах. При закрытом затворе внутренность ствольной коробки хорошо защищена от попадания снега и различного «лесного мусора». С тыльной стороны затвора, который выполнен за счет вкладыша заподлицо со ствольной коробкой, имеется указатель, который показывает, что ударник затвора взведен (указатель выступает над поверхностью вкладыша) и карабин подготовлен к выстрелу, если конечно в патроннике ствола имеется патрон. Если указатель не выступает над поверхностью вкладыша, то это значит, что ударник не взведен. Боевая пружина и ударник располагаются в корпусе затвора. Для извлечения затвора из ствольной коробки достаточно повернуть рукоятку затвора на 90 градусов, переместить его в заднее положение и, нажав на спусковой крючок, извлечь затвор, перемещая его назад.
Перезарядка карабина ТОЗ-109 производится вручную. В начале рукоятка поворачивается против часовой стрелки до упора, а затем затвор перемещается в крайнее заднее положение. При перемещении затвора вперед очередной патрон из магазина захватывается затвором и подается в патронник. При этом одновременно происходит нагнетание боевой пружины, взведение ударника и постановка его на боевой взвод (шептало). В переднем положении рукоятка затвора поворачивается по часовой стрелке и запирает канал ствола на два затворных выступа, которые заходят в соответствующие пазы в ствольной коробке. Карабин подготовлен к выстрелу.
Прицельные приспособления карабина состоят из открытой мушки и двух целиков. Один постоянный для стрельбы на 150 м, а второй — откидывающийся для ведения прицельной стрельбы на 300 м. Возможна также установка оптического прицела любой кратности увеличения.
Предохранитель запирает только спусковой крючок, что защищает ударно-спусковой механизм от случайного нажатия на спусковой крючок и естественно от производства случайного выстрела.
Ложа изготавливается из высококачественного бука или березы, а по желанию заказчика — из выдержанного игристого ореха.
Длина карабина 1055 мм.

www.ohoter.ru

тоз-109

полковник1 26-01-2008 16:31

перемещено из Винтовка глазами владельца



Господа, кто нибудь юзает сей девайс, очень хотелось бы услышать мнения от собратьев по обладанию карабиномcastorFe 04-02-2008 20:12

Вы бы рассказали про него с фото. А то только в каком-то справочнике и видел, думал, что такого в натуре и нет.

DAB 07-02-2008 15:22

Дык у него-ж ноги растут от мц 20. Короче это галимый ТОЗ-122, только без вивера.

полковник1 07-02-2008 18:13

ну я никогда и не говорил, что у нас в роша разнообразие полное, делают по принципу переелочку воткнули и в продажу под другим номером, я спрашиваю у кого есть как ощущения

nik61 08-05-2008 11:54

У меня этот карабин пять лет, скоро продлять разреншние. Хорошая рабочая лошадка для охоты. Перед господами конечно хвастать нечем, но в лесу никаких проблем. Патроны «переваривает» любые и наши и забугорные, нет ни перекосов и заеданий, спуск без шнеллера, но мягкий. Точность стрельбы достойная, со 100-150 метров и косачи и глухари без всякой оптики падают. Про лосей и медведей не пишу намеренно. А по мишеням стрелять не по мне. Да просто посмотрите в ствол на нарезы и сравните их с лосевскими, у лося будто булавкой накарябали ( я имею в виду 7-1),

slsr 09-12-2011 16:56

Имел его два срока, свою цену он оправдает однозначно, не Сако конечно, но весьма»целкий и ёбкий» (оптику не ставил)да и патроны с достаточным ассортиментом пуль.
Не понимал только на ху.. такой ёмкости магазин сконструировали.»Слил» его за редким использованием и перерегистрировать было лень.
К сожалению точных цифр по характеристикам привести уже не могу.

nikiv61 04-06-2014 18:35

А никто продать не желает данный аппарат?
Розовая будет на днях.



перемещено из Винтовка глазами владельцаB0RN in the USSR 04-06-2014 19:06
quote:
Originally posted by nik61:
У меня этот карабин пять лет, скоро продлять разреншние.

Очень интересно посмотреть фото УСМ и затвора покрупнее. Сделайте милость.

guns.allzip.org

ТОЗ-109 и ТОЗ-110

Zhelezniy_Felix 22-07-2008 13:38

такое вообще ктонибуть видел?

ТОЗ-109 и ТОЗ-110 магазинные карабины калибра 7,62 мм под патрон 7,62х51

Ружье ТОЗ-110 калибра 7,62 мм с магазином на 10 патронов

— магазинный карабин калибра 7,62 мм под патрон 7,62х51, созданный на базе одноствольного ружья МЦ20-01 (ТОЗ-106). Ранее, в ЦКИБ этот вариант носил название МЦ20-07, от которого ТОЗ-109 отличается коробчатым магазином повышенной емкости на 7 патронов. Приклад складной по типу АКС-74, ставящий оружие в сложенном положении на автоматический предохранитель. ТОЗ-110 может комплектоваться оптическим прицелом.
http://hunt4u.ru/images/toz-110.jpg

werewolf0001 22-07-2008 15:40

ППЦ! В Туле похоже совсем озверели. У них и так кучность полноразмерной нарезной винтовки хромает, а с этим аццким агрегатом что будет — боюсь предполагать. Получился ИМХО мегасамоликвидатор — только застрелиться из него. Приклад кстати от АКС-47

Dr. Watson 22-07-2008 16:13

Теперь «Смерть председателя» стала «смертью райотдела».

Док

Furious76 22-07-2008 16:43

А я вот, с удовольствием, купил бы такую мелкашку на базе 78-го или 99-го…

Дядя Леша 22-07-2008 16:59

Сей агрегат описан у Трофимовых в томе про нарезное оружие лет эдак 10 назад, так что новость тухловата. Насколько я помню, в то время у этого продукта сна разума были проблемы с сертификацией, что, на мой взгдяд, — справедливо. Нах кому это чудо нужно.

——————
С дружеским прицелом, Дядя Леша

finder00 22-07-2008 17:04

чума просто!
я б взял с удовольствием ради прикола

Zhelezniy_Felix 22-07-2008 17:20

представляете если назвать оружие «смерть райотдела» его изза одного названия станут покупать, выпустить какуенить эксклюзивную партию в сто стволов с какиминибуть наворотами

werewolf0001 22-07-2008 18:19
quote:
А я вот, с удовольствием, купил бы такую мелкашку на базе 78-го или 99-го…

Сравнил мелкашку и 308 калибр.Тера 22-07-2008 18:40

По случаю можно будет использовать в качестве огнемета, факел при такой длине ствола должен быть неслабым.

Furious76 22-07-2008 21:20
quote:
Originally posted by werewolf0001:

Сравнил



Хе, так об том и речь, что такая мелкашка многих бы заинтересовала, но нет, лучше зделать такое.Glam 22-07-2008 21:21
quote:
Originally posted by Zhelezniy_Felix:

ТОЗ-109 и ТОЗ-110 магазинные карабины калибра 7,62 мм под патрон 7,62х51



Мертворожденые тульские уродцы.
Никогда не производились серийно.finder00 23-07-2008 09:57
quote:
Originally posted by Glam:

Мертворожденые тульские уродцы.
Никогда не производились серийно.

очень жаль
был бы весьма неслабый карабин для неохотничьих походов…

werewolf0001 23-07-2008 10:55
quote:
был бы весьма неслабый карабин для неохотничьих походов…

Для походов типа «смерть райотделу» что-ли гы-гы-гы…finder00 23-07-2008 11:18
quote:
Originally posted by werewolf0001:

Для походов типа «смерть райотделу» что-ли гы-гы-гы…

для байдарочного похода, для просто похода подальше от жилья в тайгу и т.д.

werewolf0001 23-07-2008 12:37
quote:
для байдарочного похода, для просто похода подальше от жилья в тайгу и т.д

Вот уж глупость так глупость. Для таких целей идеально подойдет Иж94 гладкий 12 нарезной 308. Но никак не этот обрез. Оружие выживания должно быть приспособлено для охоты, а что из этого девайса заохотишь? На птицу нужен гладкоствол. На зверя будет промах.Zhelezniy_Felix 23-07-2008 13:45

былбы какойнить смысл в полностью нарезном стволе 20к у тоз-106 ???

zav.hoz 23-07-2008 15:24

Был бы наверное, вообще 20-01 в отличие от subj. — и выглядело гармонично, и среляло прекрасно, даже пулями по гладкому стволу.
А так — уродец и все, для ближней обороны — по-любому лучше будет короткая помпа 12-го калибра, она кстати стреляет и с короткой ручки.

Дядя Леша 23-07-2008 21:54
quote:
Originally posted by zav.hoz:
Был бы наверное, вообще 20-01 в отличие от subj. — и выглядело гармонично, и среляло прекрасно, даже пулями по гладкому стволу.
А так — уродец и все, для ближней обороны — по-любому лучше будет короткая помпа 12-го калибра, она кстати стреляет и с короткой ручки.

Для самообороны ии ружья на всякий случай гладкоствольный вариант ТОЗ-16 по всякому лучше, потому как на коротка страшнее и для хЫщника, и для супостата. В качестве нарезного такой обрез — полная ерунда. И-за короткого ствола и херового откидного шатуна-приклада кучность будет б-м приемлемой лишь на гладкоствольных дистанциях, а скорость пули из-за коротко ствола небольошой и траектория минометной.

——————
С дружеским прицелом, Дядя Леша

Дядя Леша 23-07-2008 21:56
quote:
Originally posted by Dr. Watson:
Теперь «Смерть председателя» стала «смертью райотдела».

Док


Ага, смертью райотдела УЛРР….. от смеха!

——————
С дружеским прицелом, Дядя Леша

guns.allzip.org

Карабин тоз 109 технические характеристики — Bitbucket

———————————————————
>>> СКАЧАТЬ ФАЙЛ <<<
———————————————————
Проверено, вирусов нет!
———————————————————

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

Обладая отличными техническими характеристиками, модель Тульского оружейного завода ТОЗ-122 прекрасно проявила себя как в. Устройство карабина широкого спектра применения ТОЗ-88 обеспечивает удобство при его эксплуатации, а доступная стоимость. Карабин ТОЗ-78 по своим техническим и эксплуатационным показателям. Основные технические характеристики: общая длина карабина 1050. ТОЗ- 109 и ТОЗ-110 магазинные карабины калибра 7,62 мм под патрон 7,62х51. Описание, фото и характеристики охотничьих ружей (карабинов). Ружья охотничьи. Ружье охотничье двуствольное МЦ 109-12 ПОДАРОЧНОЕ. Тульский оружейный завод выпускает карабины охотничьи ТОЗ-122. нарезного карабина ТОЗ-109 и был создан охотничий карабин ТОЗ-122. Технические характеристики охотничьего карабина ТОЗ-122. Вообще внешний вид ружья напоминает охотничий карабин. Снизу к. По техническим характеристикам ТОЗ-80 практически не отличается от более ранних. Ружье МЦ109 выпускается в разновидностях МЦ109-12 с двумя . Думаю 1,5 МОА можно из этого карабина выжать. 3. Мой ТОЗ-122-11 всю осень отработал в поле без замечаний. Осталось несколько штук в подарочном исполнении цена 21 тыр. Тоже долго висел в магазине, по цене тех лет , но у него была. Есть возможность взять Тоз-109. Карабин охотничий самозарядный Вепрь калибра 7,62х54R, Патрон калибра 7. Охотничий многозарядный карабин ТОЗ-109, Патрон калибра 7 . Позволяет установить на МЦ 20-01, ТОЗ-109, ТОЗ-106 коллиматорный. Технические характеристики: Длина верхней базы Weaver – 140 мм. Технические характеристики прицела Пилад 4х32: Увеличение – 4х. Угловое поле зрения. На карабины «ОП СКС», «Архар», ружье ТОЗ-87. С кольцами 25,4 или. На МЦ 20-01, ТОЗ-109, ТОЗ-106 и другие. С кольцами 25,4 мм. и. Отдавая дань техническим достижениям страны Советов, следует. У нас появился модернизированный патрон 7.62х51М, характеристики которого вполне соответствовали.308 Win. Л.И. Брежнев со штуцером МЦ 109-07. раз выше, чем, например, у самозарядного карабина ТОЗ 99.

bitbucket.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
