РТ-2ПМ «Тополь» — это… Что такое РТ-2ПМ «Тополь»?
РТ-2ПМ «Тополь» | |
Общие сведения | |
---|---|
Страна | Россия |
Индекс | 15Ж58 |
Код СНВ | РС-12М |
Назначение | МБР |
Разработчик | МИТ |
Основные характеристики | |
Количество ступеней | 3 |
Длина (с ГЧ) | 22,7 м (неточ.) |
Длина (без ГЧ) | 17,5 м |
Диаметр | 1,80 м |
Стартовая масса | 45 т |
Забрасываемый вес | 1 т |
Вид топлива | твёрдое смесевое |
Дальность полета | 10000 км |
Тип головной части | моноблочная, ядерная, отделяемая |
Мощность заряда | 0,55 мт |
Система управления | автономная, инерциальная на базе БЦВК |
Способ базирования | шахтный и мобильный |
История запусков | |
Состояние | действующая |
Принята на вооружение | 1988 |
РТ-2ПМ «То́поль» (индекс ГРАУ — 15Ж58, код СНВ РС-12М) — стратегический мобильный комплекс с трехступенчатой твердотопливной межконтинентальной баллистической ракетой РТ-2ПМ, первый советский мобильный комплекс с МБР (по классификации НАТО — SS-25 «Sickle»).
История разработки
Разработка нового стратегического ракетного комплекса на базе твердотопливной МБР РТ-2П с размещением новой ракеты на самоходном автомобильном шасси была начата в Московском институте теплотехники в 1975 году под руководством главного конструктора А. Д. Надирадзе (после его смерти — Б. Н. Лагутина). Постановление правительства о разработке комплекса вышло 19 июля 1977 года.
Первое лётное испытание ракеты было проведено на полигоне Плесецк 8 февраля 1983, всего за период летно-конструкторских испытаний, завершившихся 23 декабря 1987 проведено более 70 пусков ракеты.
Конструкция
РТ-2ПМ выполнена по схеме с тремя маршевыми ступенями, каждая из которых оснащена РДТТ с одним неподвижным соплом. Полная масса ракеты составляет 45 тонн.
- Первая ступень ракеты имеет массу 27,8 т, длину 8,1 м и диаметр 1,8 м. Хвостовой отсек имеет цилиндрическую форму, на его наружной поверхности размещены аэродинамические рули и стабилизаторы. Управление полетом во время работы первой ступени осуществляется за счёт поворотных газоструйных и аэродинамических рулей.
- Вторая ступень имеет диаметр 1,55 м.
- Третья ступень имеет диаметр 1,34 м.
Головная часть ракеты состоит из одного боевого блока и отсека с двигательной установкой и системой управления. На ракете применена система управления инерциального типа, обеспечивающая управление полетом ракеты, проведение регламентных работ на ракете и пусковой установке, предстартовую подготовку и пуск ракеты.
На весь срок эксплуатации ракета размещается в герметизированном транспортно-пусковом контейнере длиной 22,3 м и диаметром 2 м. ТПК

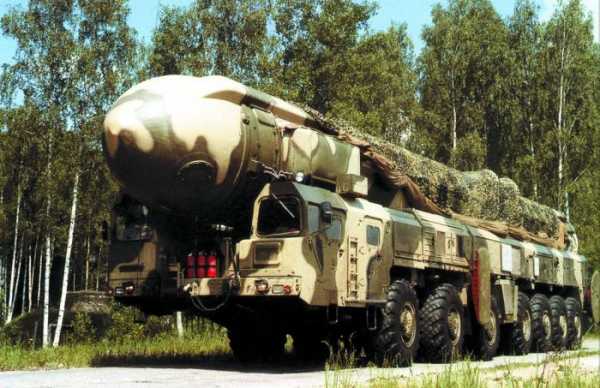

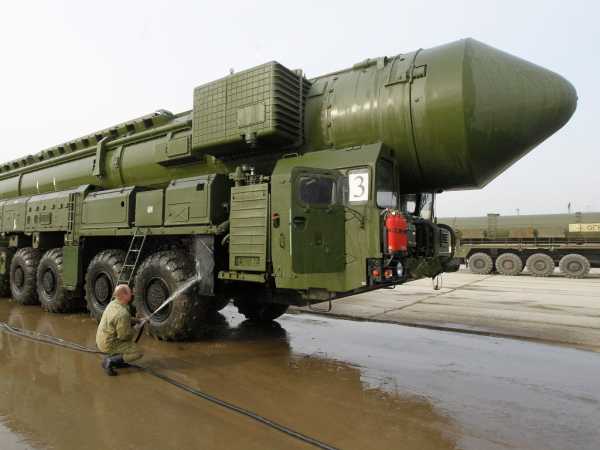

Пусковая установка смонтирована на базе семиосного шасси МАЗ-7310 (поздние модификации на МАЗ-7917), оно оснащено агрегатами и системами, обеспечивающими транспортировку, поддержание в установленной степени боевой готовности, подготовку и проведение пуска ракеты.
Для проведения пуска ракеты пусковая установка вывешивается на домкратах и горизонтируется. Пуск ракеты производится после подъема контейнера в вертикальное положение, с помощью порохового аккумулятора давления, размещаемого в транспортно-пусковом контейнере — «миномётный старт».
Корпуса двигателей всех трех ступеней изготовлены из композиционных материалов.
«Тополь» несёт одну головную часть с зарядом повышенной мощности. В состав головной части входит двигательная установка и система управления, которая обеспечивает требуемое для поражения объектов предельно малое отклонение от точки прицеливания.
В процессе эксплуатации РК ракета находится в транспортно-пусковом контейнере, размещённом на подвижной ПУ, которая создана на основе 7-осного колёсного тягача МАЗ-7917. Скорость движения ПУ достигает 40 км/ч. Установка оборудована бортовой инерциальной навигационной системой, которая обеспечивает возможность автономно осуществить запуск с любой точки маршрута боевого патрулирования. Пуск может быть осуществлён также из укрытия (спецсооружения с раздвижной крышей) в районе постоянной дислокации.
Помимо подвижной ПУ в состав комплекса входят командный пункт и другие вспомогательные агрегаты, размещённые на 4-осных колёсных шасси повышенной проходимости.
Часть ПГРК «Тополь» была развёрнута во вновь создаваемых позиционных районах (ПР), а часть — в переоборудованных ПР из-под демонтированных ПГРК средней дальности «Пионер» в соответствии с Договором о РСМД 1987 г.
Массовое развёртывание ПГРК «Тополь» в составе группировки РК РВСН позволило решить проблему её живучести в условиях возможного ядерного удара. За счёт выживаемости ПГРК «Тополь» на их долю приходилось сохранение более 60 процентов потребного потенциала ответного удара с учётом наличия в составе группировки железнодорожных комплексов с ракетами РС-22.
Использование твёрдотопливных ракет дало определенные преимущества: значительно уменьшило время их подготовки к пуску по сравнению с жидкостными, для которых предусматривалась заправка жидким топливом на старте; упростило эксплуатацию РК; исключило возможность пролива жидкого топлива во время заправки, отравления личного состава и загрязнения окружающей среды агрессивными компонентами этого топлива, и вследствие этого повысило экологическую безопасность средств РВСН. Отпала необходимость иметь в позиционном районе хранилища компонентов жидкого топлива, большого количества агрегатов заправочного и нейтрализационного оборудования, которые имеются в позиционных районах жидкостных ракет
Кроме того, по оценке американских специалистов, твердотопливные ракеты более экономичны в эксплуатации. В информационных материалах сообщалось, что система на основе твёрдотопливной ракеты «Минитмэн» имела расходы на эксплуатацию в 10 раз меньше, чем система на основе жидкостной ракеты «Титан-2». При этом сроки службы ракет на твёрдом топливе, по опыту эксплуатации в США, составляют от 10 до 15 лет и могут быть доведены до 20 лет, подтверждением чему является МБР «МХ», которая находилась на боевом дежурстве с 1986 по 2005 год. Для ракет «Тополь» срок эксплуатации увеличен с 10 лет до 21 года, по прогнозам надёжности возможно продление сроков эксплуатации до 23 лет.[1]
ПГРК «Тополь» с МБР четвёртого поколения межконтинентальной дальности выгодно отличался от своих предшественников РК «Темп-2С» и «Пионер». К основным преимуществам ПГРК «Тополь» относились: более высокая маневренность, степень маскировки, возможность пуска ракет с заранее подготовленных точек маршрута и, вследствие этого, более высокая живучесть. Более совершенное боевое оснащение РК и более высокая точность попадания в цель позволяли использовать его для решения всего спектра стратегических задач.
Размещение
На марше: машина охраны, пусковая установка, машина обеспечения боевого дежурства
По состоянию на январь 2008 года, на боевом дежурстве находилось 213 ракет «Тополь». В 2007 году было ликвидировано 36 пусковых установок «Тополь», выслуживших установленные сроки эксплуатации.[2]
Где можно увидеть
Станция тропосферной связи, машина обеспечения боевого дежурства и пусковая установка
Примечания
См. также
Ссылки
dic.academic.ru
РТ-2ПМ2, РС-12М1 / РС-12М2 Тополь-М — SS-27 SICKLE-B / STALIN
во время репетиции парада в Москве, 26.04.2011 г. (фото — Виталий Кузьмин,
).
Пуски МБР РС-12М1 / РС-12М2 «Тополь-М»:№пп | Дата | Полигон | Тип ПУ | Ракета | Описание |
01 | 20.12.1994 г. (12:50) | Плесецк | ШПУ | 2Л ? 15Ж65 | Успешный первый пуск из ШПУ по полигону Кура (Камчатка). Использовалась ШПУ переоборудованная из ШПУ МБР УТ-100НУТТХ (ист. — Стратегические ракетные). |
02 | 05.09.1995 г. (11:50) | Плесецк | ШПУ | 1Л ? 15Ж65 | Успешный пуск из ШПУ по полигону Кура (Камчатка) |
03 | 25.07.1996 г. | Плесецк | ШПУ | 15Ж65 | Успешный пуск из ШПУ по полигону Кура (Камчатка) |
04 | 08.07.1997 г. (16:25) | Плесецк | ШПУ | 15Ж65 | Успешный пуск из ШПУ по полигону Кура (Камчатка) |
05 | 22.10.1998 г. (15:53) | Плесецк | ШПУ | 15Ж65 | Неудачный пуск по полигону Кура (Камчатка). Ракета отклонилась от курса и ликвидирована. |
06 | 08.12.1998 г. (14:25) | Плесецк | ШПУ | 15Ж65 | Успешный пуск из ШПУ по полигону Кура (Камчатка) |
07 | 03.01.1999 г. (18:20) | Плесецк | ШПУ | 15Ж65 | Успешный пуск из ШПУ по полигону Кура (Камчатка) |
08 | 03.09.1999 г. (15:44) | Плесецк | ШПУ | 15Ж65 | Успешный пуск из ШПУ по полигону Кура (Камчатка) |
09 | 14.12.1999 г. (12:05) | Плесецк | ШПУ | 15Ж65 | Успешный пуск из ШПУ по полигону Кура (Камчатка) |
10 | 09.02.2000 г. (13:59) | Плесецк | ШПУ | 15Ж65 | Успешный пуск из ШПУ по полигону Кура (Камчатка). Первый пуск по команде из центра управления РВСН. Пуск из ШПУ 15П765-18 с элементами ШПУ ракеты 15А18М (ист. — Стратегические ракетные). Последний пуск программы испытаний шахтного варианта МБР «Тополь-М». |
11 | 26.09.2000 г. (15:00) | Плесецк | ШПУ | Успешный пуск из ШПУ по полигону Кура (Камчатка). | |
12 | 27.09.2000 г. (13:50) | Плесецк | ПГРК | 15Ж55 | Успешный первый пуск с ПГРК (по др.данным первый пуск ПГРК был 20.09). 1-й пуск программы испытания ПГРК. |
13 | 06.06.2002 г. (15:20) | Плесецк | ПГРК | 15Ж55 | Успешный пуск по полигону Кура (Камчатка). 2-й пуск программы испытания ПГРК. |
14 | 20.04.2004 г. (21:30) | Плесецк | ПГРК | 15Ж55 | Успешный пуск на предельную дальность по району Тихого океана. 3-й пуск программы испытания ПГРК. |
15 | 24.12.2004 г. (12:39) | Плесецк | ПГРК | 15Ж55 | Успешный пуск по полигону Кура (Камчатка). Последний — четвертый — пуск в рамках программы испытаний ПГРК. |
16 | 01.11.2014 г. (09:20) | Плесецк | ШПУ | Успешный проверочный пуск по полигону Кура (Камчатка). | |
17 | 16.01.2017 г. | Плесецк | ШПУ | Успешный проверочный пуск по полигону Кура (Камчатка). |

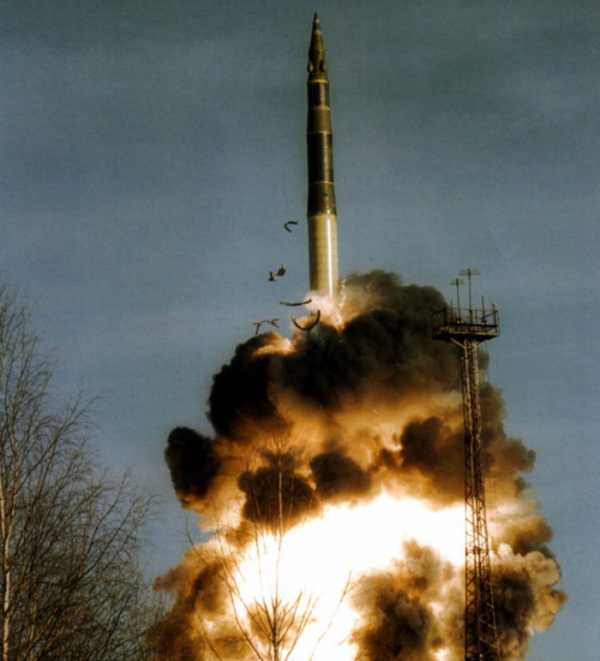

Пуск ракеты 15Ж65 «Тополь-М» из ШПУ, полигон Плесецк, 2000 г. или ранее (Стратегические ракетные комплексы наземного базирования. М., «Военный парад», 2007 г.).

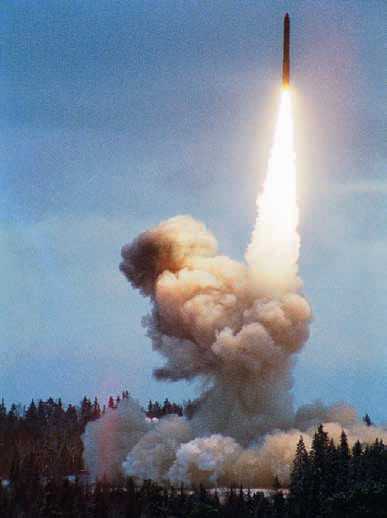

Пуск ракеты «Тополь-М», Плесецк (http://militaryphotos.net).
Четвертый пуск в рамках программы испытаний ПГРК «Тополь-М», Плесецк, 24.12.2004 г. (фото — Александр Бабенко, http://itar-tass.com).
Серийное производство ракет РТ-2ПМ2 начато на Воткинском машиностроительном заводе в 1997 г. после первых четырех успешных пусков — одновременно с постановкой комплекса на опытно-боевое дежурство (ист. — Стратегические ракетные).
Развертывание МБР 15Ж65 с комплексом 15П165 в шахтном варианте в режиме опытного-боевого дежурства начато с размещения первых двух ракет в 104-м ракетном полку 60-й дивизии РВСН в Татищево 24 декабря 1997 г. Тем не менее, в начале 1998 г. в аналитической записке «Состояние оборонной промышленности и пути выхода оборонного комплекса из кризиса» (источник) сообщалось, что приоритетная программа «Тополь-М» выполняется с отставанием на несколько лет. первый полк с ракетами «Тополь-М» в ШПУ (10 ракет) заступил на боевое дежурство 30 декабря 1998 г. (ист. — Стратегические ракетные).
МБР 15Ж65 стационарного базирования принята на вооружение РВСН России после подписания Акта о принятии на вооружение 28 апреля 2000 г. Указом Президента России, который был подписан 13 июля 2000 г.
В 2011 г. принято решение прекратить закупки МБР 15Ж65 для РВСН. Развертывание ракет «Тополь-М» в ШПУ завершено в 2012 г. Всего было развернуто 60 ШПУ — 10 полков в составе 60-й дивизии РВСН в Татищево.
Испытания и приемка на вооружение варианта с ПГРК. Для испытаний подвижного варианта ракеты РТ-2ПМ1 комплекса «Тополь-М» использовались площадки 167 и 169 полигона Плесецк. Всего во время летных испытаний с сентября 2000 г. по декабрь 2004 г. были проведены четыре пуска. Испытания МБР 15Ж55 с ПГРК 15П155 начаты в Плесецке пуском 27 сентября 2000 г.
21 ноября 2005 г. из эксплуатации выведены два ракетных дивизиона и подвижный командный пункт 321-го ракетного полка 54-й ракетной дивизии (Тейково). В ноябре 2006 г. один ракетный дивизион 321-го ракетного полка был оснащен 3 АПУ и передвижного КП комплекса «Тополь-М», а 10 декабря 2006 г. этот дивизион 321-го полка Тейковской ракетной дивизии заступил на боевое дежурство.
ПГКР с МБР «Тополь-М» принят на вооружение в декабре 2006 г. (источник). Развертывание ракет «Тополь-М» в составе ПГРК завершено в 2009 г. — тогда же заявлено, что производство ПГРК «Тополь-М» прекращается в пользу ПГРК с МБР «Ярс». Всего развернуто 18 ПГРК.
Пусковое оборудование:
Пуск ракеты по проекту 1989 г. предполагался изначально из ТПК. Для ПГРК предполагалось использование ТПК из стеклопластика (проект МИТ). Для варианта комплекса со стартом из ШПУ (вариант КБ «Южное») предполагалось изготовление ТПК из металла, с креплением на нем ряда систем наземного оборудования. По этой причине ракеты незначительно отличались и получили при разработке разные индексы (ист. — Стратегические ракетные).
ШПУ 15П765 типа ОС — комплекс 15П065 / 15П165 — первые две установки на опытном боевом дежурстве — комплекс 15П065-35 (переоборудованные ШПУ МБР УР-100НУТТХ / 15А35). ШПУ комплекса объединяются в полковые комплекты по 10 ШПУ с командным пунктом 15В222. В шахтном варианте ракета может использовать доработанные шахтные пусковые установки от ракет УР-100НУТТХ и Р-36М (источник).
Известно несколько разновидностей ШПУ:
— ШПУ 15П765-35 — ШПУ с использованием шахты МБР 15А35
— ШПУ 15П765-18 — ШПУ с использованием шахты МБР 15А18М;
— ШПУ 15П765-60 — ШПУ с использованием шахты МБР 15Ж60;
Работы по переоборудованию ШПУ старых ракет в ШПУ 15П765 проведены Опытно-Конструкторском Бюро «Вымпел» под руководством Дмитрия Драгуна. Переоборудование велось путем удаления элементов пусковой установки 15П735 необходимых для газодинамического старта ракет 15А35, применения усовершенствованной амортизационной системы и заполнения высвободившегося объема тяжелым железобетоном специальных марок (источник).
Одна из двух шахт для МБР 15А35 на полигоне Плесецк, которые ранее использовались для испытаний МБР РТ-23 было решено переоборудовать с использованием оголовка ШПУ и защитного устройства для ШПУ МБР 15А18М. комплектующие для переоборудования ыли доставлены из Оренбургской ракетной армии. Так была оборудована ШПУ 15П765-18 пуск из которой ракеты 15Ж65 был произведен в 2000 г.

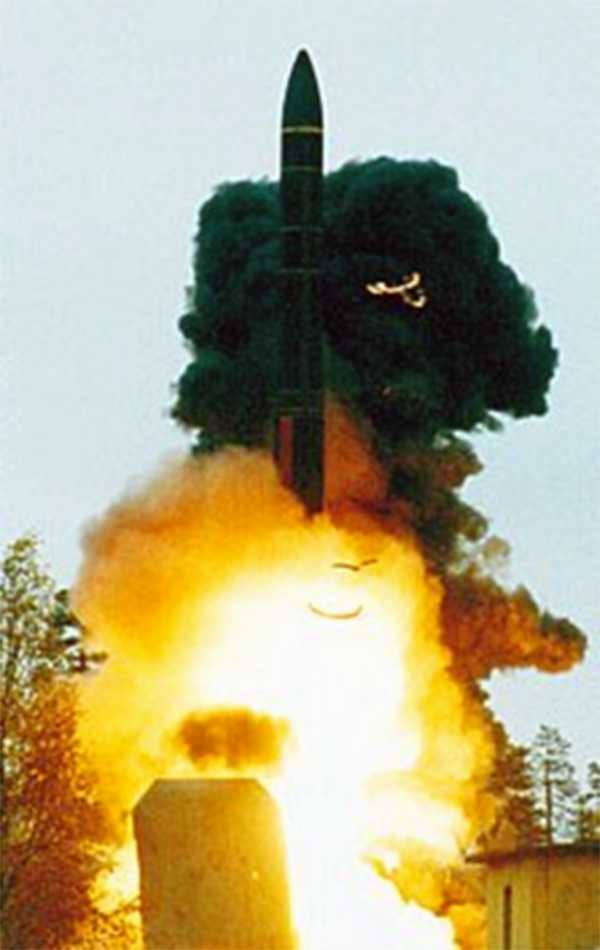

Пуск МБР 15Ж65 из прототипа ПУ ОС 15П765-18, полигон Плесецк, 09.02.2000 г. (фотография отретуширована в источнике, Стратегические ракетные комплексы наземного базирования. М., «Военный парад», 2007 г.).
Пуск МБР 15Ж65 из прототипа ПУ ОС 15П765-18, полигон Плесецк, вероятно 09.02.2000 г. (без ретуши, источник).
ШПУ типа 15П765-35 для МБР «Тополь-М», полигон Плесецк, 1990-2000-е годы. (http://www.arms-expo.ru).

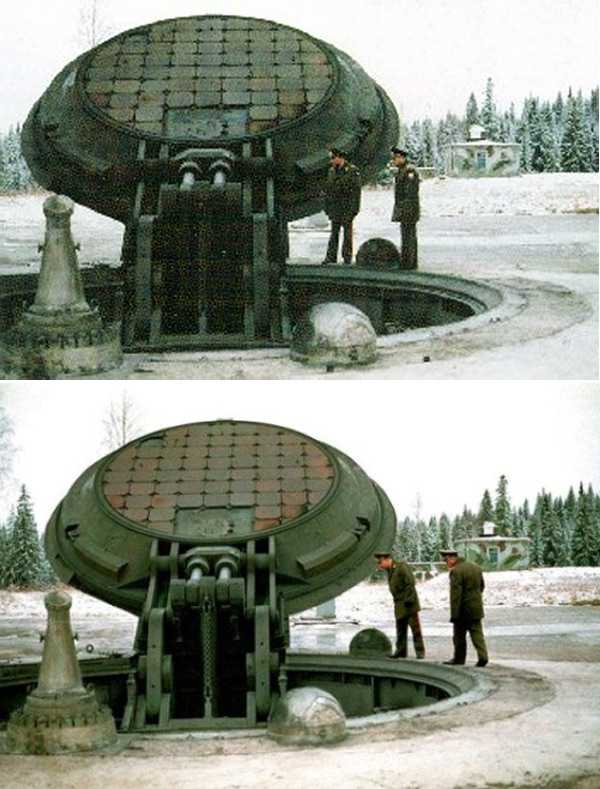

Оголовок ШПУ типа 15П765 / 15П765М на полигоне Плесецк, кадры пуска МБР «Тополь-М» 01.11.2014 г. (РВСН ВС России).
ПГКР 15П155 — автономная пусковая установка 15У175 на восьмиосном шасси МЗКТ-79221 с ракетой 15Ж55 в стеклопластиковом ТПК.
АПУ 15У175 МБР «Тополь-М» с ТПК МБР «Ярс» на одной из репетиций парада на Красной площади, апрель 2011 г. (http://russianarms.mybb.ru).
ТТХ АПУ 15У175 «Тополь-М» на шасси МЗКТ-79221 (МАЗ-7922):
Тип старта — минометный с использованием ПАД
Колесная формула — 16 х 16, первые три и последние три оси — управляемые.
Двигатель — дизель ЯМЗ-847.10 мощностью 800 л.с., 4-х тактный, 12-цилиндровый, с турбонаддувом
Длина — ок. 22.7 м
Ширина — ок. 3.4 м
Высота — ок. 3.3 м
Дорожный просвет — 475 мм
Радиус поворота — 18 м
Брод — 1.1 м
Шины с регулируемым давлением 1600х600-685 модели ВИ-178А / АУ
Масса снаряженная — 40000 кг
Грузоподъемность — 80000 кг
Объем бака — 825 л
Скорость максимальная — 45 км/ч
Запас хода — 500 км
ПГРК «Тополь-М» использует и может применяться из агрегата несения боевого дежурства 15У182 «Крона» — защищенного бокса с расрываемой крышей для нахождения там АПУ 15У175. Серийно производится ОАО «85 ремонтный завод» (источник).
Агрегат несения боевого дежурства 15У182 «Крона» (http://russianarms.mybb.ru).

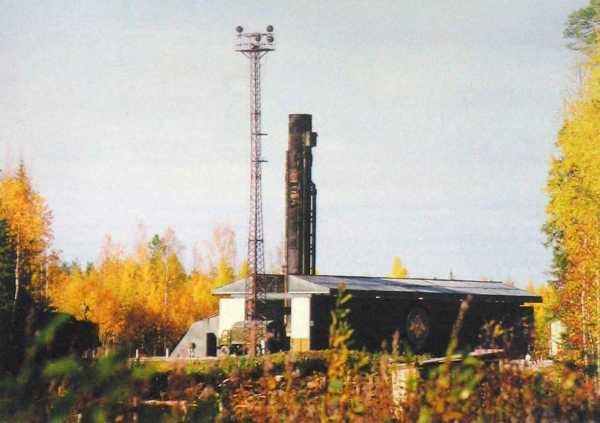

АПУ ПГРК «Тополь-М» с поднятым ТПК после пуска МБР 15Ж55 из укрытия типа «Крона», пуск 27.09.2000 г., Плесецк (Стратегические ракетные комплексы наземного базирования. М., «Военный парад», 2007 г.).
Ракета РТ-2ПМ1 / 15Ж55 и РТ-2ПМ2 / 15Ж65:
Конструкция трехступенчатая с последовательным соединением ступеней. Хранение и применение МБР осуществляется с использованием ТПК. Конструкция ракеты разработана с учетом возможности преодоления пылегрунтовых образований после ядерного взрява — облаков щебенки и взвесей на высоте 10-20 км. Корпус ракеты выполнен без выступающих частей с прочным головным обтекателем. Консруктивная схема так же максимально облегчает высокоэнергетическую третью ступень ракеты (ист. — Стратегические ракетные).
Старт ракеты комплекса «Тополь-М» (http://ok.ya1.ru).

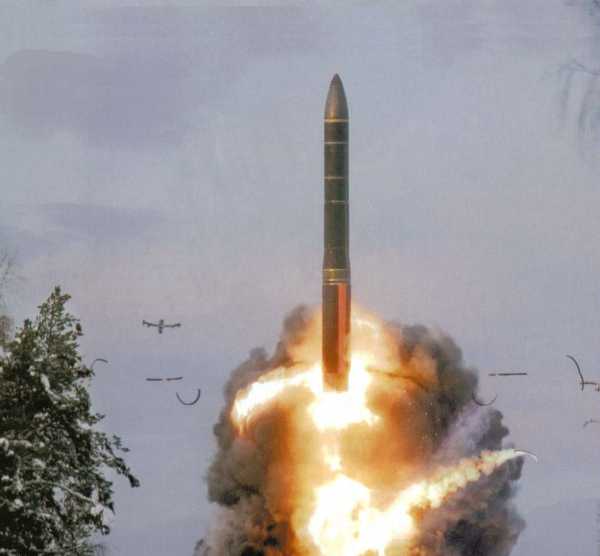

Пуск ракеты 15Ж65 из ШПУ, полигон Плесецк, 2000 г. или ранее (Стратегические ракетные комплексы наземного базирования. М., «Военный парад», 2007 г.).
Состав ракеты:
— ПАД
— 1 ступень
— 2 ступень
— 3 ступень
— ступень выведения боевого блока — в первоначальном проекте КБ «Южное» — монотопливный жидкостный двигатель на топливе «Пронит».
— боевой блок с средствами преодоления ПРО (до 20 ложных целей — источник — не подтверждено).
Ступени ракеты выполнены намоткой стекловолокна типа «кокон». Ракета не оснащается аэродинамическими средствами управления и стабилизации.
Ракета обладает максимальной стойкостью к поражающим факторам ядерного взрыва (ПФЯВ) за счет (источник):
— использования защитного покрытия новой разработки, наносимого на наружную поверхность корпуса ракеты и обеспечивающего комплексную защиту от ПФЯВ;
— применения системы управления, разработанной на элементной базе с повышенной стойкостью и надежностью;
— нанесения на корпус герметичного приборного отсека, в котором размещалась аппаратура СУ, специального покрытия с высоким содержанием редкоземельных элементов;
— применения экранировки и специальных способов укладки бортовой кабельной сети ракеты;
— введения специального программного маневра ракеты при прохождении облака наземного ядерного взрыва и т.п.
Система управления и наведение — система управления автономная инерциальная с использованием БЦВМ. Разработчик системы управления — НПЦ Автоматики и приборостроения им.академика Н.А.Пилюгина (г.Москва), главные конструкторы — В.Лапыгин и Ю.Трунов. Активный участок траектории сокращен. Для снижения разброса скорости в конце работы 3-й ступени вероятно используется маневр разворота ракеты в направлении нулевого приращения дальности до полной выработки топлива 3-й ступени. Приборный отсек ракеты герметичен. Ракета может совершать программный маневр на старте для прохождения облака ядерного взрыва атакующих баллистических ракет.
Автоматический гирокомпас (АГК) системы прицеливания АПУ 15У175 комплекса РТ-2ПМ2 / РС-12М2 «Тополь-М» с ТПК МБР «Ярс» во время парада в Москве, 09.05.2012 г. (фото из архива Boaz Guttman, http://www.flickr.com).
Двигатели:
— 1 ступень — РДТТ на смесевом топливе. Разработка двигателя — НПО «Искра» (г.Пермь), главный конструктор соплового блока — Соколовский М.И. Возможно, топливо типа Т-9БК-8Э или аналогичное разработки НПО «Союз» (г.Дзержинск). Стеклопластиковый корпус 15С51 является составной частью двигательной установки первой ступени ракеты и по состоянию на 2011 г. серийно производится ОАО «Авангард» (г.Сафроново, источник). Сопло двигателя — управляемое (ист. — Стратегические ракетные).
Сопло — поворотное управляемое (НПО «Искра», г.Пермь)
Тяга двигателя — ок.100 т / 90780 кг (по др. данным, источник)
Время работы двигателя — 60 сек
— 2 ступень — РДТТ на смесевом топливе, вероятно, с раздвижным сопловым насадком. Разработки, вероятно, МИТ. Возможно, топливо типа «Старт» или аналогичное НПО «Союз» (г.Дзержинск).
Сопло — поворотное управляемое частично утопленное с раскладывающимся сопловым насадком
Тяга двигателя — ок.50 т
Время работы двигателя — 64 сек
— 3 ступень — РДТТ на смесевом топливе, вероятно, с раздвижным сопловым насадком. Разработки, вероятно, МИТ. Возможно, топливо типа АП-65 или аналогичное НПО «Союз» (г.Дзержинск).
Сопло — поворотное управляемое частично утопленное с раскладывающимся сопловым насадком
Тяга двигателя — ок.25 т
Время работы двигателя — 56 сек
Сопловые блоки всех ступеней выполнены из углерод-углеродного материала, сопловые вкладыши — на основе трехмерноармированной ориентированной углерод-углеродной матрицы (источник).
Есть вероятность того, что для сокращения времени активного участка траектории (АУТ) раздвижение сопловых насадков 2-й и 3-й ступеней происходит в «горячем» режиме продуктами работы двигателей ступеней. Подобная технология отрабатывалась в 1980-е годы КБ «Южное» (г.Днепропетровск) для авиационного ракетного комплекса «Кречет» и других систем.
— Платформа разведения боевых блоков:
Вариант МИТ — с РДТТ. В СМИ была информация об использовании «уникального двигателя с регулируемой тягой». Разработка заряда топлива — НПО «Союз» (г.Дзержинск).
Вариант КБ «Южное» ракета 15Ж65 — двигатель на монотопливе или РДТТ или несколько ЖРД малой тяги.
Подобная ДУ обеспечивает два режима работы основного двигателя ступени с глубоким дросселированием (в 30 раз) камеры двигателя большой тяги, чем снижается газодинамическое воздействие на отделяемые боевые блоки. Построение порядков боевых блоков выполняется двигателем малой тяги по «тянущей» схеме.
Тип топлива — ПРОНИТ
Тяга двигателя большой тяги — 300 кг (в пустоте)
Тяга двигателя малой тяги — 3 / 6 кг (в пустоте)
ТТХ ракеты:
Длина — 22.55 м (ист. — Стратегические ракетные) / 22.7 м (по др.данным)
Длина 1-й ступени — 8.04 м
Длина 2-й ступени — 6 м
Длина 3-й ступени — 3.1 м
Длина без ГЧ — 17.5 м
Диаметр 1-й ступени — 1.81 м (ист. — Стратегические ракетные) / 1.86 м (источник)
Диаметр 2-й ступени — 1.61 м (источник)
Диаметр 3-й ступени — 1.58 м (источник)
Диаметр ТПК без выступающих частей:
— 15П065 — 1.95 м
— 15П165 — 2.05 м
Масса стартовая — 46.5 т (ист. — Стратегические ракетные) / 47.1 т / 47.2 т (источник)
Масса 1-й ступени — 26 т / 28.6 т (по др.данным)
Масса конструкции 1-й ступени — 3 т
Масса 2-й ступени — 13 т
Масса конструкции 1-й ступени — 1.5 т
Масса 3-й ступени — 6 т
Масса конструкции 1-й ступени — 1 т
Масса головной части — 1200 кг (источник)
Дальность действия:
— максимальная:
— более 11000 км
— 11500 км (источник)
КВО — 350 м / 200 м (источник)
Гарантийный срок эксплуатации — 15-20 лет (по разным данным, источник)
Типы БЧ — моноблочная термоядерная ГЧ мощностью до 1 Мт — разработчик — ВНИИЭФ (г.Саров), главный конструктор — Г.Дмитриев.
БЧ является высокоскоростной с высоким уровнем стойкости к поражающим факторам ядерного взрыва (источник).
Ракета оснащается комплексом средств преодоления ПРО (КСП ПРО). По неподтвержденным данным в состав КСП ПРО входят активные и пассивные ложные цели, средства искажения характеристик головной части (источник).

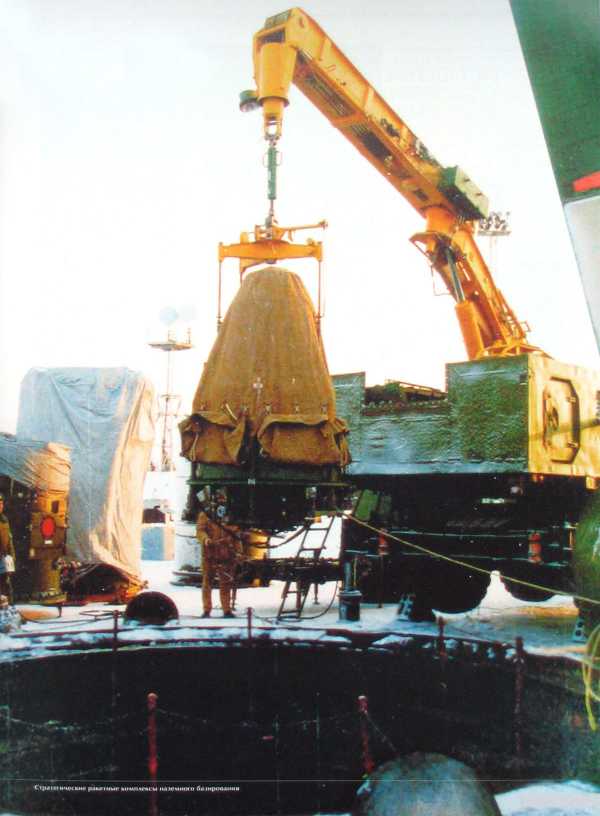

Установка головной части на ракету 15Ж65 «Тополь-М», полигон Плесецк, 2000 г. или ранее (Стратегические ракетные комплексы наземного базирования. М., «Военный парад», 2007 г.).
Модификации:
— Комплекс НИР «Универсал» — проект ракеты разработки КБ «Южное» (г.Днепропетровск).
— Комплекс «Тополь-М» — проект ракеты разработки МИТ.
— Комплекс «Универсал», ракеты 15Ж55 (ПГРК) и 15Ж65 (ШПУ 15П065) — эскизный проект совместной разработки КБ «Южное» и МИТ.
— Комплекс РС-12М1 «Тополь-М» 15П165 (ШПУ), ракета РТ-2ПМ1 / 15Ж65 — SS-27 SICKLE-B — вариант комплекса МБР с ШПУ разработки МИТ.
— вариант 15П765-35 — с ШПУ использующими шахты МБР 15А35
— вариант 15П765-18 — с ШПУ использующими шахты МБР 15А18М
— вариант 15П765-60 — с ШПУ использующими шахты МБР 15Ж60
— Комплекс РС-12М2 «Тополь-М» 15П155 (ПГРК), ракета РТ-2ПМ2 / 15Ж55 — SS-27 SICKLE-B — вариант комплекса МБР с ПГРК разработки МИТ.
— Комплекс РС-24 «Ярс» / «Тополь-МР», ракеты 15Ж55М (АПУ) и 15Ж65М (ШПУ) — SS-X-29 / SS-27 mod.2 SICKLE-B — вариант комплекса МБР с РГЧ ИН шахтного и подвижного грунтового базирования.
Статус: Россия
— 1997 г. 24 декабря — в 60-й Таманской ракетной дивизии (Татищево) в 104-й ракетный полк в доработанную после освобождения от выслужившей свой срок ракеты УР-100Н шахту установлена для продолжения испытаний первая ракета «Тополь-М». Ракета установлена без ядерной боеголовки. На опытно-боевое дежурство первый ракетный полк вооружённый ракетами 15Ж65 заступил только год спустя (10 ШПУ).
— 1998 г. 30 декабря — 104-й ракетный полк 60-й ракетной дивизии в составе 10 ШПУ ракет 15Ж65 заступил на опытное боевое дежурство в составе РВСН России.
— 1999 г. 10 декабря — второй ракетный полк 60-й ракетной дивизии заступил на боевое дежурство с ракетами «Тополь-М».
— 2000 г. 26 декабря — третий ракетный полк 60-й ракетной дивизии заступил на боевое дежурство с ракетами «Тополь-М» — полк прошел перевооружение с комплекса 15П060.
— 2003 г. 21 декабря — четвертый ракетный полк 60-й ракетной дивизии заступил на боевое дежурство с ракетами «Тополь-М».
— 2005 г. 09 декабря — пятый ракетный полк 60-й ракетной дивизии заступил на боевое дежурство с ракетами «Тополь-М».
Пуск ракеты 15Ж65 «Тополь-М» из ШПУ с площадки космодрома Плесецк, 01.11.2014 г. (кадры видео http://www.vesti.ru/).
Пуск ракеты 15Ж65 «Тополь-М» из ШПУ с площадки космодрома Плесецк, 01.11.2014 г. (http://tass.ru/).
Количество МБР РС-12М2 «Тополь-М» в РСВН:
Год | Поступление | ИТОГО | ШПУ | ПГРК | Примечание | Источники |
1997 | 2 ШПУ | 2 | 2 | — | 104-й ракетный полк 60-й ракетной дивизии (Татищево), ШПУ устанавливает в переоборудованную ШПУ ракет УР-100Н, ракеты устанолены для проведения испытаний. | источник |
1998 | 8 ШПУ | 10 | 10 | — | 104-й ракетный полк 60-й ракетной дивизии (Татищево), ШПУ устанавливает в переоборудованную ШПУ ракет УР-100Н. Десять ракет приняты на опытно-боевое дежурство 30 декабря 1998 г. (ист. — Стратегические ракетные) | источник |
1999 | — | 10 | 10 | — | 104-й ракетный полк 60-й ракетной дивизии (Татищево) | источник |
2000 | 6 ШПУ | 16 | 16 | — | 60-я ракетная дивизия (Татищево, ШПУ) | источник |
2001 | 6 ШПУ | 22 | 22 | — | 60-я ракетная дивизия (Татищево, ШПУ) | источник |
2002 | 6 ШПУ | 28 | 28 | — | 60-я ракетная дивизия (Татищево, ШПУ) | источник |
2003 | 6 ШПУ | 34 (36 по данным источников) | 34 | — | 60-я ракетная дивизия (Татищево, ШПУ) | источник |
2004 | 4 ШПУ | 38 | 38 | — | 60-я ракетная дивизия (Татищево, ШПУ) | источник |
2005 | 2 ШПУ | 40 | 40 | — | 60-я ракетная дивизия (Татищево, ШПУ) | источник |
2006 | 4 ШПУ 3 ПГРК | 47 | 44 | 3 | 60-я ракетная дивизия (Татищево, ШПУ), 54-я ракетная дивизия (Тейково, ПГРК) | источник |
2007 | 4 ШПУ 3 ПГРК | 54 | 48 | 6 | 60-я ракетная дивизия (Татищево, ШПУ), 54-я ракетная дивизия (Тейково, ПГРК) | источник |
2008 | 2 ШПУ 9 ПГРК | 65 | 50 | 15 | 60-я ракетная дивизия (Татищево, ШПУ), 54-я ракетная дивизия (Тейково, ПГРК) | источник |
2009 | 3 ПГРК | 68 | 50 | 18 | 60-я ракетная дивизия (Татищево, ШПУ), 54-я ракетная дивизия (Тейково, 18 ПГРК) | источник |
2010 | 2 ШПУ | 70 | 52 | 18 | 60-я ракетная дивизия (Татищево, ШПУ), 54-я ракетная дивизия (Тейково, 18 ПГРК) | источник источник |
2011 | 4 ШПУ (план — 4) | 74 | 56 | 18 | 60-я ракетная дивизия (Татищево, ШПУ), 54-я ракетная дивизия (Тейково, 18 ПГРК) | источник |
2012 | 4 ШПУ (план — 4) | 78 | 60 | 18 | 60-я ракетная дивизия (Татищево, ШПУ), о завершении оснащения Татищевской дивизии шахтными МБР в 2012 г. заявлено 18.04.2013 г. (источник), 54-я ракетная дивизия (Тейково, 18 ПГРК) | источник |
2013-2018 | — | 78 | 60 | 18 | 60-я ракетная дивизия (Татищево, 60 ШПУ), 54-я ракетная дивизия (Тейково, 18 ПГРК) | источник |
Источники:
Википедия — свободная энциклопедия. Сайт http://ru.wikipedia.org, 2013 г.
Милехин Ю.М. Вклад ФГУП ФЦДТ «Союз» в создание систем твердотопливного ракетного вооружения. // Национальная оборона. №6 / 2011 г.
ОАО «НПО «Искра». Сайт http://www.npoiskra.ru/, 2010 г.
Пашнев М.А. «Тополь-М»: история создания и перспективы. http://rbase.new-factoria.ru, 11.05.2010 г.
Ракетно-космическая техника разработки НПО «Искра». Презентация. 2008 г.
Ракеты и космические аппараты конструкторского бюро «Южное». г.Днепропетровск, ГКБ «Южное», 2000 г.
Стратегические ракетные комплексы наземного базирования. М., «Военный парад», 2007 г.
militaryrussia.ru
Ракетный комплекс РТ-2ПМ «Тополь» — Серебряный
РТ-2ПМ «Тополь» (индекс ГРАУ — 15Ж58, код СНВ — РС-12М, классификация НАТО — SS-25 «Sickle») — стратегический мобильный комплекс с трехступенчатой твердотопливной межконтинентальной баллистической ракетой РТ-2ПМ. Первый комплекс с межконтинентальной ракетой на автомобильном шасси принятый на вооружение.
Разработка стратегического мобильного комплекса «Тополь» 15Ж58 (РС-12М)с трехступенчатой межконтинентальной баллистической ракетой, пригодной для размещения на самоходном автомобильном шасси (на базе твердотопливной МБР РТ-2П) была начата в Московском институте теплотехники под руководством Александра Надирадзе в 1975 году. Постановление правительства о разработке комплекса вышло 19 июля 1977 года. После смерти А.Надирадзе работа была продолжена под руководством Бориса Лагутина. Мобильный «Тополь» должен был стать ответом на повышение точности американских МБР. Требовалось создать комплекс, обладающий повышенной живучестью, достигаемой не строительством надежных укрытий, а созданием у противника неопределенных представлений о месте нахождения ракеты
К концу осени 1983 года опытная серия новых ракет, получивших обозначение РТ-2ПМ, была построена. 23 декабря 1983 года на полигоне Плесецк начались летно-конструкторские испытания. За все время их проведения неудачным был только один пуск. В целом же ракета показала высокую надежность. Там же проводились испытания и боевых агрегатов всего БРК. В декабре 1984 года основная серия испытаний была завершена. Однако произошла задержка в разработке некоторых элементов комплекса, не связанных напрямую с ракетой. Вся программа испытаний была успешно завершена в декабре 1988 года.
Решение о начале серийного производства комплексов принято в декабре 1984 года. Серийное производство развернуто в 1985 году.
В 1984 году началось строительство сооружений стационарного базирования и оборудование маршрутов боевого патрулирования мобильных ракетных комплексов «Тополь». Объекты строительства размещались в позиционных районах снимаемых с дежурства межконтинентальных баллистических ракет РТ-2П и УР-100, размещавшихся в ШПУ ОС. Позже начато обустройство позиционных районов снимаемых с вооружения по договору РСМД комплексов средней дальности «Пионер».
С целью накопления опыта эксплуатации нового комплекса в войсковых частях в 1985 году решено было развернуть первый ракетный полк в г. Йошкар-Оле, не ожидая полного завершения программы совместных испытаний. 23 июля 1985 года первый полк мобильных «Тополей» заступил на боевое дежурство под Йошкар-Олой на месте дислокации ракет РТ-2П. Позже «Тополя» поступили на вооружение дивизии, дислоцированной под Тейково и имевшей ранее на вооружении МБР УР-100 (8К84).
28 апреля 1987 года на боевое дежурство под Нижним Тагилом заступил ракетный полк, вооруженный комплексами «Тополь» с подвижным командным пунктом «Барьер». ПКП «Барьер» имеет многократно защищенную дублированную радиокомандную систему. На подвижной пусковой установке ПКП «Барьер» размещена ракета боевого управления. После запуска ракеты ее передатчик дает команду на пуск МБР
1 декабря 1988 году новый ракетный комплекс был официально принят на вооружение РВСН СССР. В том же году началось полномасштабное развертывание ракетных полков с комплексом «Тополь» и одновременное снятие с боевого дежурства устаревших МБР. 27 мая 1988 года на боевое дежурcтво под Иркутском заступил первый полк МБР «Тополь» с усовершенствованным ПКП «Гранит» и автоматизированной системой управления.
К середине 1991 года было развернуто 288 ракет этого типа.В 1999 году на вооружении РВСН находилось 360 ПУ ракетных комплексов «Тополь». Они несли дежурство в десяти позиционных районах. В каждом районе базируется по четыре — пять полков. На вооружении каждого полка — девять автономных пусковых установок и подвижной командный пункт.
Ракетные дивизии «Тополей» были дислоцированы вблизи городов Барнаул, Верхняя Салда (Нижний Тагил), Выползово (Бологое), Йошкар-Ола, Тейково, Юрья, Новосибирск, Канск, Иркутск, а также у поселка Дровяная Читинской области. Девять полков (81 пусковая установка) были развернуты в ракетных дивизиях на территории Белоруссии — под городами Лида, Мозырь и Поставы. После распада СССР часть «Тополей» остались за пределами России, на территории Белоруссии. 13 августа 1993 года был начат вывод группировки РВСН «Тополь» из Белоруссии, 27 ноября 1996 года он был завершен.
Состав
Ракета РТ-2ПМ выполнена по схеме с тремя маршевыми и боевой ступенями. Для обеспечения высокого энергомассового совершенства и увеличения дальности стрельбы во всех маршевых ступенях было применено новое топливо повышенной плотности с удельным импульсом, увеличенным на несколько единиц по сравнению с наполнителями ранее созданных двигателей, а корпуса верхних ступеней впервые были выполнены непрерывной намоткой из органопластика по схеме «кокон». Сложнейшей технической задачей оказалось размещение на переднем днище корпуса верхней ступени узла отсечки тяги с восемью реверсивными раструбами и «окнами», прорубаемые ДУЗ’ами (ДУЗ — детонирующий удлиненный заряд) в органопластиковой силовой конструкции.
Первая ступень ракеты состоит из маршевого РДТТ и хвостового отсека, на наружной поверхности которого размещены аэродинамические рули и стабилизаторы. Маршевый двигатель имеет одно неподвижное сопло.Вторая ступень конструктивно состоит из соединительного отсека и маршевого РДТТ. Третья ступень имеет почти такую же конструкцию, но в ее состав дополнительно входит переходной отсек, к которому крепится головная часть.
Автономная, инерциальная система управления разработана в НПО автоматики и приборостроения под руководством Владимира Лапыгина. Система прицеливания разработана под руководством главного конструктора Киевского завода «Арсенал» Серафима Парнякова. Инерциальная система управления имеет свою БЦВМ, что позволило добиться высокой точности стрельбы. По отечественным источникам круговое вероятное отклонение (КВО) при стрельбе на максимальную дальность составляет 400м, по западным источникам — 150-200м. Система управление обеспечивает управление полетом ракеты, проведение регламентных работ на ракете и пусковой установке, предстартовую подготовку и пуск ракеты без разворота пусковой установки. Все операции предстартовой подготовки и проведения пуска полностью автоматизированы.
«Тополь» оснащен комплексом средств преодоления ПРО. Управление полетом ракеты осуществляется за счет поворотных газоструйных и решетчатых аэродинамических рулей. Созданы новые сопловые аппараты твердотопливных двигателей. Для обеспечения скрытности разработаны камуфляж, ложные комплексы, средства маскировки. Как и прежние мобильные комплексы Московского института теплотехники, «Тополь» может стартовать как с маршрута боевого патрулирования, так и во время стоянки в гаражных укрытиях с раздвигающейся крышей. Для этого пусковая установка вывешивается на домкратах. Боеготовность с момента получения приказа до пуска ракеты была доведена до двух минут. Для новых комплексов были разработаны подвижной и стационарный командные пункты.Подвижной командный пункт боевого управления МБР «Тополь» размещен на базе четырехосного автомобиля МАЗ-543М. Для управления огнём применялись и передвижные командные пункты «Барьер» и «Гранит», оснащённые ракетой, с передатчиком вместо боевой нагрузки, который после запуска ракеты осуществлял дублирование команды на старт для ПУ находящихся в позиционных районах.
В процессе эксплуатации ракета находится в транспортно-пусковом контейнере, установленного на мобильной пусковой установке. Она смонтирована на базе семиосного шасси большегрузного автомобиля МАЗ. Старт ракеты производится из вертикального положения с помощью порохового аккумулятора давления, размещенного в транспортно-пусковом контейнере.
Пусковая установка разработана в Волгоградском ЦКБ «Титан» под руководством Валериана Соболева и Виктора Шурыгина. Пусковая установка смонтирована на шасси семиосного тягача МАЗ-7912 (позже — МАЗ-7917 колесной формулы 14х12. Эта машина 80-х годов оснащена дизелем мощностью 710 л.с. ) Минского автозавода с двигателем Ярославского моторного завода. Главный конструктор ракетовоза Владимир Цвялев. Твердотопливные заряды двигателей разработаны в Люберецком НПО «Союз» под руководством Бориса Жукова (позже объединение возглавил Зиновий Пак). Композиционные материалы и контейнер разработаны и изготовлены в ЦНИИ специального машиностроения под руководством Виктора Протасова. Рулевые гидроприводы ракеты и гидроприводы самоходной пусковой установки разработаны в Московском ЦНИИ автоматики и гидравлики. Ядерный боезаряд создан во Всесоюзном НИИ экспериментальной физики под руководством главного конструктора Самвела Кочарянца.
Первоначально был установлен гарантийный срок эксплуатации ракеты 10 лет. Позже гарантийный срок продлен до 15 лет. Подвижный командный пункт боевого управления МБР «Тополь» размещался на шасси четырехосного автомобиля МАЗ-543М. Для управления огнём применялись и передвижные командные пункты «Барьер» и «Гранит», оснащённые ракетой, с передатчиком вместо боевой нагрузки, который после запуска ракеты осуществлял дублирование команды на старт для ПУ находящихся в позиционных районах.
serebriany.livejournal.com
2ПМ — это… Что такое РТ-2ПМ?
РТ-2ПМ «Тополь» | |
Общие сведения | |
---|---|
Страна | СССР |
Индекс | 15Ж58 |
Код СНВ | РС-12М |
Классификация НАТО | SS-25 «Sickle» |
Назначение | МБР |
Разработчик | МИТ |
Основные характеристики | |
Количество ступеней | 3 |
Длина (с ГЧ) | 22,7 м (неточ.) |
Длина (без ГЧ) | 17,5 м |
Диаметр | 1,80 м |
Стартовая масса | 45 т |
Забрасываемый вес | 1 т |
Вид топлива | твёрдое смесевое |
Максимальная дальность | 10000 км |
Тип головной части | моноблочная, ядерная, отделяемая |
Мощность заряда | 0,55 мт |
Система управления | автономная, инерциальная на базе БЦВК |
Способ базирования | мобильный |
История запусков | |
Состояние | действующая |
Принята на вооружение | 1988 |
РТ-2ПМ «То́поль» (индекс комплекса/ракеты — 15П158/15Ж58, код СНВ — РС-12М, по классификация НАТО — SS-25 Sickle, англ. Серп) — советский/российский подвижный грунтовый ракетный комплекс стратегического назначения с трехступенчатой твердотопливной межконтинентальной баллистической ракетой РТ-2ПМ.
История разработки
Разработка нового стратегического ракетного комплекса на базе твердотопливной МБР РТ-2П с размещением новой ракеты на самоходном автомобильном шасси была начата в Московском институте теплотехники в 1975 году под руководством главного конструктора А. Д. Надирадзе (после его смерти — Б. Н. Лагутина).
Постановление ЦК КПСС и Совета Министров СССР № 668—212 о разработке ракетного комплекса «Тополь» вышло 19 июля 1977 года.[1]
Первое лётное испытание ракеты состоялось 27 октября 1982 года на полигоне «Капустин Яр» и закончилось неудачно.[1]
Второй пуск был проведён 8 февраля 1983 года на полигоне Плесецк боевым расчётом 6-го НИУ и был успешным. Первые три испытательных пуска проводились из переоборудованной специально для этих работ шахтной пусковой установки.[1]
10 августа 1983 года проведён четвёртый пуск ракеты РС-12М, он стал первым осуществлённым с самоходной пусковой установки.[1]
Всего, на этапе совместных лётных испытаний комплекса с февраля 1983 года по 23 декабря 1987 года было проведено 16 пусков ракет.
Первое подразделение поставлено на боевое дежурство в 1985 году в 14-й ракетной дивизии (Йошкар-Ола).[2]
На вооружение ракетный комплекс был принят в 1988 году и до настоящего времени находится на боевом дежурстве.[1]
С ноября 1984 года по сентябрь 1994 года в период серийного изготовления элементов комплекса и постановки ракетных полков на боевое дежурство было проведено 32 контрольно-серийных пуска (в защиту партии). За период эксплуатации ПГРК в РВСН с апреля 1988 года по ноябрь 2005 года выполнено 33 учебно-боевых пуска ракеты РТ-2ПМ.[1]
Перечень пусков по которым имеются данные | ||||||
---|---|---|---|---|---|---|
№ пуска | Дата и время | Место пуска | Цель | Подразделение | Результат | Примечание |
1 | 22 апреля 1985[3] | Плесецк | 1-й рдн 79 рп 8 рд | успешный | после переобучения 79-го рп (в/ч 19970) на РК 15П168.1 «Тополь.1». С 30.07.1985 в/ч 19970 заступила на БД.[4] | |
2 | 14 июня 1985[3] | Плесецк | 1-й рдн 107-го рп 8 рд | успешный | после переобучения 107-го рп на РК «Тополь.1». С 19.10.1985 107-й рп заступил на БД.[5] | |
3 | 14 августа 1985[3] | Плесецк | 2-й рдн ?-го рп 8 рд | успешный | ||
4 | 25 августа 1985[3] | Плесецк | 1-й рдн 304-го рп (в/ч 21649) 8 рд | успешный | после переобучения 304-го рп на РК «Тополь.1». С 10.12.1985 в/ч 21649 заступила на БД.[6] | |
5 | 4 октября 1985[7] | Плесецк | 1-й рдн 308-го рп (пл. 21) 42 рд | успешный | в/ч 29438 30.12.1985 г. заступила на БД с РК «Тополь.1» в готовности «Постоянная».[8] | |
6 | 24 октября 1985[3] | Плесецк | 1-й рдн ?-го рп 8 рд | успешный | ||
7 | ноябрь 1986[7] | Плесецк | 2-й рдн ?-го рп (пл. 11) 42 рд | успешный | ||
8 | 26 апреля 1987 | Плесецк | в/ч ? 54 Гв. рд | успешный | ||
9 | июнь 1987[7] | Плесецк | 2-й рдн ?-го рп (в/ч 12830, пл. 12) 42 рд | успешный | в/ч 12830 в августе 1987 г. заступила на БД.[8] | |
10 | июль 1987[7] | Плесецк | 2-й рдн ?-го рп (в/ч 19972, пл. 1) 42 рд | успешный | в/ч 19972 с 6 октября 1987 г. заступила на БД.[8] | |
11 | 1987[7] | Плесецк | ?-й рдн ?-го рп (в/ч 93401, пл. 11) 42 рд | успешный | в/ч 93401 в 1985 г. переобучилась на РК «Тополь». С 27.04.1987 в/ч 93401 заступила на БД.[8] | |
12 | 5 июля 1988 21:50 | Плесецк | в/ч ? 54 Гв. рд | успешный | ||
13 | октябрь 1988 | Плесецк | 235-й рп (в/ч 12456) 54 Гв. рд | успешный | в/ч 12456 в 1988 г. переобучилась на РК «Тополь». С 13.12.1988 в/ч 12456 заступила на БД. | |
14 | 22 мая 1990[9] | Плесецк | Кура | 1-й рдн 235-го рп (в/ч 12465) 54 Гв. рд | успешный | Учебно-боевой пуск (УБП) |
15 | 28 ноября 1990 | Плесецк | в/ч ? 54 Гв. рд | успешный | УБП | |
16 | 25 июня 1991 | Плесецк | 189 Гв. рп (в/ч 11466) 23 Гв. рд | ?успешный? | УБП | |
17 | 20 августа 1991[10] | Плесецк | Кура | 2-й рдн 479 рп 35 рд | успешный | после переобучения 479-го рп на РК «Тополь». С 30.12.1991 479 рп заступил на БД. |
18 | 2 октября 1991[11] | Плесецк | Кура | ?-й рдн 346 рп 32 рд | успешный | после переобучения 346-го рп на РК «Тополь». С 30.12.1991 346 рп заступил на БД. |
19 | 23 июля 1993 12:24 | Плесецк | Кура | в/ч ? 54 Гв. рд | успешный | Командно-штабное учение (КШУ) |
20 | 10 октября 1995[7] | Плесецк | в/ч ? 14 рд | успешный | УБП | |
21 | 4 октября 1996 | Плесецк | Кура | в/ч 14264 7 Гв. рд | успешный | |
22 | 9 ноября 1996 | Плесецк | Кура | в/ч 52642 7 Гв. рд | успешный | |
23 | 3 октября 1997 10:17 | Плесецк | Кура | в/ч 21663 54 Гв. рд | успешный | КШУ |
58 | 16 сентября 1998[12] | Плесецк | Кура | ? | успешный | Ракета 10 лет находилась на боевом дежурстве (БД) |
1 октября 1999 11:42 | Плесецк | Кура | 235-й рп (в/ч 12465) 54 Гв. рд | успешный | КШУ, ракете более 15 лет | |
16 февраля 2001 13:43 MSK[13] | Плесецк | Кура | ? | успешный | УБП в рамках командно-штабной тренировки (КШТ)[14] | |
3 октября 2001 13:00 MSK[15] | Плесецк | Кура | ? | успешный | УБП, ракета несла БД в войсках 15 лет Цель пуска: подтверждение ТТХ и надежности ракетного комплекса в продлённые сроки эксплуатации[15] | |
1 ноября 2001 19:20 MSK[16] | Плесецк | Кура | ? | успешный | ||
12 октября 2002 13:52 MSK[17] | Плесецк | Кура | ? | успешный | УБП, ракета несла БД в войсках 12 лет Цель пуска: подтверждение ТТХ и надежности ракетного комплекса[17] | |
27 марта 2003 12:27 MSK[18] | Плесецк | Кура | 235-й рп (в/ч 12465) 54 Гв. рд | успешный | УБП в рамках КШУ, ракета несла боевое дежурство в войсках в течение 18 лет[18] | |
18 февраля 2004[19][20] | Плесецк «Юбилейная»[21] | Кура | ? рдн 307 рп (в/ч 29532) 35 рд | успешный | УБП в ходе стратегической КШТ | |
2 ноября 2004 12:52 MSK[22] | Плесецк | Кура | ? | успешный | УБП, Цель пуска: подтверждение ТТХ МБР и продление сроков эксплуатации до 20 лет[22] | |
78 | 1 ноября 2005 20:10 MSK[23] | Капустин Яр | Сары-Шаган | ? | успешный | Испытательный пуск, Цель пуска: лётное испытание нового единого (для БР морского и наземного базирования) боевого блока и испытания по продлению сроков эксплуатации комплекса[24] |
79[12] | 29 ноября 2005 10:44 MSK[25] | Плесецк | Кура | ? | успешный | УБП, Цель пуска: проверка надёжности после 20 лет боевого дежурства[25] |
80 | 3 августа 2006 13:38 MSK[26] | Плесецк | Кура | ? | успешный | УБП, Цель пуска: подтверждение основных ЛТХ для продления сроков эксплуатации комплекса до 23-х лет[26] |
81 | 18 октября 2007 09:10 MSK[27] | Плесецк | Кура | ? | успешный | УБП, Цель пуска: подтверждение стабильности ЛТХ в продлённые сроки эксплуатации[27], продление срока эксплуатации до 21 года[28] |
82 | 28 августа 2008 14:36 MSK[29] | Плесецк | Кура | ? | успешный | Испытательный пуск, ракета изготовлена в 1987, Цель пуска: испытания перспективного боевого оснащения для БРНБ (экспериментальный ББ со специальными СП ПРО и способностью поражать точечные высокозащищенные объекты), а также подтверждение стабильности ЛТХ в продлённые до 21 года сроки эксплуатации[29] |
83 | 12 октября 2008 11:24 MSK[30] | Плесецк | Кура | ? | успешный | УБП в ходе КШУ с 33 РА в рамках учений «Стабильность-2008», ракета изготовлена в 1987, Цель пуска: подтверждение стабильности характеристик в продлённые до 21 года сроки эксплуатации[30] |
84 | 10 апреля 2009[31] | Плесецк | Кура | ? | успешный | УБП, ракета изготовлена в 1987, по август 2007 на БД в 54 Гв. рд, Цель пуска: подтверждение стабильности основных ЛТХ в продлённые сроки эксплуатации, продление сроков эксплуатации до 22-х лет.[31] |
85 | 10 декабря 2009 15:53 MSK[32] | Капустин Яр | Сары-Шаган | ? | успешный | Испытательный пуск, Цель пуска: испытание боевого оснащения МБР, подтверждение стабильности основных характеристик в продленные сроки эксплуатации[32] |
86 | 28 октября 2010[33] | Плесецк | Кура | ? | успешный | УБП, ракета изготовлена в 1987, по март 2007 на БД в 54 Гв. рд, Цель пуска: продление сроков эксплуатации комплекса до 23 лет[33] |
87 | 5 декабря 2010[34] | Капустин Яр | Сары-Шаган | ? | успешный | Испытательный пуск, ракета изготовлена в 1987, Цель пуска: испытание нового типа боевого оснащения БР, с парал- лельным, индивидуальным разведением боевых блоков взамен, т. н. «автобуса», реализующего последовательную схему разведения[35], подтверждение стабильности ЛТХ в продленные сроки эксплуатации, отработка средств измерений[36] |
88 | 3 сентября 2011 13:46 MSK[37] | Плесецк | Кура | ? | успешный | ракета изготовлена в 1988, по март 2011 на БД в 39 Гв. рд (Новосибирск), Цель пуска: испытания экспериментальной боеголовки с высокой точностью, оценка возможности дальнейшего продления сроков эксплуатации комплекса[37] |
89 | 3 ноября 2011 10:45 MSK[38] | Плесецк | Кура | подразделение 14 рд | успешный | УБП, ракета изготовлена в 1987, до июля 2007 на БД в 42 рд, Цель пуска: подтверждение стабильности основных летно-технических характеристик ракет этого класса в период продленных до 24 лет сроков эксплуатации и оценка возможности продления сроков эксплуатации до 25 лет[38] |
90 | 7 июня 2012 21:39 MSK | Капустин Яр | Сары-Шаган | успешный | Цель пуска: подтверждение стабильности ЛТХ в продлённые сроки эксплуатации, испытания боевого оснащения. | |
91 | 19 октября 2012 13:12 MSK | Плесецк | Кура | успешный | Цель пуска: подтверждение стабильности ЛТХ в продлённые до 24 лет сроки эксплуатации, ценка возможности продления сроков эксплуатации до 25 лет. |
Развёртывание
Развитие группировки РТ-2ПМ. Количество ПУ на боевом дежурстве[39] | ||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1984 | 1985 | 1986 | 1987 | 1988 | 1989 | 1990 | 1991[сн. 1] | 1992 | 1993 | 1994 | 1995 | 1996 | 1997 | 1998 | 1999 | 2000 | 2001 | 2002 | 2003 | 2004 | 2005 | 2006 | 2007 | 2008 | 2009 | 2010 | 2011 | 2012 | 2013 | 2014 | 2015 | |
РТ-2ПМ | 18 | 72 | 81 | 99 | 162 | 234 | 306 | 333 | 351 | 369 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 345 | 333 | 315 | 291 | 254 | 243 | 213 | 180 | 171 | |||||
Всего МБР | 1398 | 1398 | 1398 | 1390 | 1398 | 1398 | 1398 | 1333 | 1305 | 1129 | 975 | 870 | 832 | 748 | 756 | |||||||||||||||||
% от РКСН (в т.ч. РСД) | 0,94 | 3,76 | 4,23 | 5,37 | 9,34 | 14,63 | 21,21 | 24,98 | 26,89 | 32,68 | 36,92 | 41,38 | 43,27 | 48,13 | 47,62 |
Конструкция
Самоходная пусковая установка 15У128 с ракетой в ТПК из состава ПГРК 15П158.1 «Тополь.1»РТ-2ПМ выполнена по схеме с тремя маршевыми ступенями, каждая из которых оснащена РДТТ с одним неподвижным соплом. Полная масса ракеты составляет 45 тонн.
- Первая ступень ракеты имеет массу 27,8 т, длину 8,1 м и диаметр 1,8 м. Хвостовой отсек имеет цилиндрическую форму, на его наружной поверхности размещены аэродинамические рули (решётки) и стабилизаторы. Управление полётом во время работы первой ступени осуществляется за счёт поворотных газодинамических и аэродинамических рулей (решёток).
- Вторая ступень имеет диаметр 1,55 м.
- Третья ступень имеет диаметр 1,34 м.
Головная часть ракеты состоит из одного боевого блока и отсека с двигательной установкой и системой управления. На ракете применена система управления инерциального типа, обеспечивающая управление полётом ракеты, проведение регламентных работ на ракете и пусковой установке, предстартовую подготовку и пуск ракеты.
На весь срок эксплуатации ракета размещается в герметизированном транспортно-пусковом контейнере (ТПК) длиной 22,3 м и диаметром 2 м, в котором поддерживаются постоянная температура и влажность.
Пусковая установка смонтирована на базе семиосного шасси МАЗ-7912 (поздние модификации на базе МАЗ-7917, отличавшемся увеличенной примерно на 1 м длиной и доработанными кабинами экипажа), оно оснащено агрегатами и системами, обеспечивающими транспортировку, поддержание в установленной степени боевой готовности, подготовку и проведение пуска ракеты.
Для проведения пуска ракеты пусковая установка вывешивается на домкратах и горизонтируется. Пуск ракеты производится после подъёма контейнера в вертикальное положение, с помощью порохового аккумулятора давления, размещаемого в транспортно-пусковом контейнере — «миномётный старт».
Корпуса двигателей всех трёх ступеней изготовлены из композиционных материалов.
«Тополь» несёт одну головную часть с зарядом повышенной мощности. В состав головной части входит двигательная установка и система управления, которая обеспечивает требуемое для поражения объектов предельно малое отклонение от точки прицеливания.
В процессе эксплуатации РК ракета находится в транспортно-пусковом контейнере, размещённом на подвижной ПУ, которая создана на основе 7-осного колёсного тягача МАЗ-7917. Скорость движения ПУ достигает 40 км/ч[источник не указан 1111 дней] (механически в коробке передач скорость ограничена 60 км/ч). Установка оборудована бортовой инерциальной навигационной системой, которая обеспечивает возможность автономно осуществить пуск ракеты с любой пригодной точки маршрута боевого патрулирования. Пуск может быть осуществлён также из укрытия (спецсооружения с раздвижной крышей) в районе постоянной дислокации.
Помимо подвижной ПУ в состав комплекса входят командный пункт и другие вспомогательные агрегаты, размещённые на 4-осных колёсных шасси повышенной проходимости (МАЗ-543А, МАЗ-543М).
Часть ПГРК «Тополь» была развёрнута во вновь создаваемых позиционных районах (ПР), а часть — в переоборудованных ПР из-под демонтированных ПГРК средней дальности «Пионер» в соответствии с Договором о РСМД 1987 г.
Массовое развёртывание ПГРК «Тополь» в составе группировки РК РВСН позволило решить проблему её живучести в условиях возможного ядерного удара. За счёт выживаемости ПГРК «Тополь» на их долю приходилось сохранение более 60 процентов потребного потенциала ответного удара с учётом наличия в составе группировки железнодорожных комплексов с ракетами РС-22.
Использование твёрдотопливных ракет дало определённые преимущества: значительно уменьшило время их подготовки к пуску по сравнению с жидкостными, для которых предусматривалась заправка жидким топливом на старте; упростило эксплуатацию РК; исключило возможность пролива жидкого топлива во время заправки, отравления личного состава и загрязнения окружающей среды агрессивными компонентами этого топлива, и вследствие этого повысило экологическую безопасность средств РВСН. Отпала необходимость иметь в позиционном районе хранилища компонентов жидкого топлива, большого количества агрегатов заправочного и нейтрализационного оборудования, которые имеются в позиционных районах жидкостных ракет.[источник не указан 1111 дней]
Кроме того, по оценке американских специалистов, твердотопливные ракеты более экономичны в эксплуатации. В информационных материалах сообщалось, что система на основе твёрдотопливной ракеты «Минитмэн» имела расходы на эксплуатацию в 10 раз меньше, чем система на основе жидкостной ракеты «Титан-2». При этом сроки службы ракет на твёрдом топливе, по опыту эксплуатации в США, составляют от 10 до 15 лет и могут быть доведены до 20 лет, подтверждением чему является МБР «МХ», которая находилась на боевом дежурстве с 1986 по 2005 год. Для ракет «Тополь» срок эксплуатации увеличен с 10 лет до 21 года, по прогнозам надёжности возможно продление сроков эксплуатации до 23 лет.[40] 03.09.2011 произведён успешный запуск ракеты «Тополь» производства 1988 года.[41]
ПГРК «Тополь» с МБР четвёртого поколения межконтинентальной дальности выгодно отличался от своих предшественников РК «Темп-2С» и «Пионер». К основным преимуществам ПГРК «Тополь» относились: более высокая маневренность, степень маскировки, возможность пуска ракет с заранее подготовленных точек маршрута и, вследствие этого, более высокая живучесть. Более совершенное боевое оснащение РК и более высокая точность попадания в цель позволяли использовать его для решения всего спектра стратегических задач.
Эксплуатация и перспективы
На марше: машина охраны, пусковая установка, машина обеспечения боевого дежурстваМаксимальное количество ракет «Тополь», находившихся на вооружении РВСН — 369 единиц.
В 2007 году было ликвидировано 36 пусковых установок «Тополь», выслуживших установленные сроки эксплуатации[42]. По состоянию на январь 2008 года, на боевом дежурстве находилось 213 ракет «Тополь».
На декабрь 2010 года в составе РВСН оставалось 171 единица ПГРК «Тополь»[37].
По информации полученной от представителя РВСН после пуска ракеты комплекса «Тополь» из Плесецка 3 сентября 2011:
«Прогнозируемая оценка надёжности и технического состояния ракетного комплекса „Тополь“ указывает на принципиальную возможность дальнейшего продления сроков его эксплуатации, которые в настоящее время составляют 23 года (при первоначально установленном гарантийном — 10 лет)».
— Вадим Коваль[37]
Данные по срокам эксплуатации непосредственно ракет комплекса были сообщены после пуска 3 ноября 2011 с космодрома Плесецк (ракета 1987 года изготовления), целью которого было подтверждение стабильности лётно-технических характеристик ракет в продлённые до 24 лет сроки эксплуатации, а также оценка возможности продления их сроков эксплуатации до 25 лет.[38]
Где можно увидеть
Станция тропосферной связи, машина обеспечения боевого дежурства и пусковая установка.
Примечания
- ↑ С 1991 года на вооружении РВСН СССР/России остались только ракетные комплексы с МБР
Источники
- ↑ 1 2 3 4 5 6 7 Северный космодром России / Под общей ред. А. А. Башлакова. — Мирный: космодром «Плесецк», 2007. — Т. 1. — С. 501-513.
- ↑ РВСН осуществят учебно-боевой пуск «Тополя» с космодрома «Плесецк» (рус.). Оборона и безопасность. РИА Новости (10 апреля 2009). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 3 4 5 65 лет на страже Родины (Мелитопольская Краснознамённая РД). — Киров: ООО «Форекс», 2006. — С. 186. — 192 с. — 500 экз. — ISBN 5-85-271-180-2
- ↑ Севастопольский Гвардейский Краснознамённый полк, войсковая часть 19970 // 65 лет на страже Родины (Мелитопольская Краснознамённая РД). — Киров: ООО «Форекс», 2006. — С. 62-72. — ISBN 5-85-271-180-2
- ↑ Краснознамённый Свирско-Печенгский орденов Суворова и Александра Невского ракетный полк // 65 лет на страже Родины (Мелитопольская Краснознамённая РД). — Киров: ООО «Форекс», 2006. — С. 48-51. — ISBN 5-85-271-180-2
- ↑ Гвардейский Краснознамённый ракетный полк, войсковая часть 21649 // 65 лет на страже Родины (Мелитопольская Краснознамённая РД). — Киров: ООО «Форекс», 2006. — С. 52-61. — ISBN 5-85-271-180-2
- ↑ 1 2 3 4 5 6 Феоктистов Ю. Н. Оренбургская стратегическая. Хроника основных событий истории Оренбургской ракетной армии / Под общ. ред. А. С. Борзенкова. — Пермь: Пермское книжное издательство, 2001. — С. 289-293. — 328 с. — 7000 экз. — ISBN 5-93683-001-2
- ↑ 1 2 3 4 Рекламный буклет посвящённый 45-тилетию 42-й ракетной дивизии
- ↑ Гвардейская ордена Кутузова II-ой степени ракетная дивизия / Гл. ред.: И. Р. Фазлетдинов. — Тейково: СТЭЛС-дизайн, 2008. — С. 22.
- ↑ Омская стратегическая 1959—2004 годы / Под общ. ред. Швайченко А. А. — 2-е изд. — Омск: Омская типография, 2004. — С. 192-193.
- ↑ Лата Л. Ф. Новый этап исторического пути 32-й рд // 32-я Херсонская Краснознамённая ракетная дивизия (Они защищали Отечество). — М., 2007. — 544 с.
- ↑ 1 2 На стратегическом направлении / Под общ. ред. Ю. С. Соломонова. — М.: Интервестник, 2006. — С. 127. — 174 с. — ISBN 5-9900745-1-4
- ↑ Ракетчики запустили самый старый «Тополь» (рус.). Lenta.ru (16 февраля 2001). Архивировано из первоисточника 14 февраля 2012. Проверено 4 ноября 2011.
- ↑ Россия успешно запустила две баллистические ракеты одновременно (рус.). Новости России. NEWSru.com (16 февраля 2001). Архивировано из первоисточника 14 февраля 2012. Проверено 4 ноября 2011.
- ↑ 1 2 После 15 лет боевого дежурства ракета «Тополь» успешно поразила учебную цель (рус.). Lenta.ru (3 октября 2001). Архивировано из первоисточника 14 февраля 2012. Проверено 4 ноября 2011.
- ↑ Российский «Тополь» не промахнулся (рус.). Lenta.ru (1 ноября 2001). Архивировано из первоисточника 14 февраля 2012. Проверено 4 ноября 2011.
- ↑ 1 2 Россия осуществила учебно-боевой пуск двух баллистических ракет — с суши и из-под воды (рус.). Новости России. NEWSru.com (2 ноября 2004). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 С космодрома Плесецк успешно запущена баллистическая ракета «Тополь» (рус.). Lenta.ru (27 марта 2003). Архивировано из первоисточника 14 февраля 2012. Проверено 4 ноября 2011.
- ↑ Ракета «Тополь» успешно поразила цель на Камчатке (рус.). Lenta.ru (18 февраля 2004). Архивировано из первоисточника 14 февраля 2012. Проверено 4 ноября 2011.
- ↑ Омская стратегическая 1959—2004 годы / Под общ. ред. Швайченко А. А. — 2-е изд. — Омск: Омская типография, 2004. — С. 194-195.
- ↑ Российские стратегические силы приняли участие в крупномасштабных учениях (рус.). Сайт «Стратегическое ядерное вооружение России» (18 февраля 2004). Архивировано из первоисточника 14 февраля 2012. Проверено 6 ноября 2011.
- ↑ 1 2 Россия осуществила учебно-боевой пуск двух баллистических ракет — с суши и из-под воды (рус.). Новости России. NEWSru.com (2 ноября 2004). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ Ракетные войска успешно запустили «Тополь» (рус.). Новости России. NEWSru.com (1 ноября 2005). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ Россия скрещивает боеголовки // стратегических ракет «Булава» и «Тополь-М» Коммерсантъ(Волгоград) № 73 (3404) от 25.04.2006
- ↑ 1 2 РВСН успешно поразили цели на Камчатке с помощью межконтинентальной баллистической ракеты «Тополь» (рус.). Новости России. NEWSru.com (29 ноября 2005). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 Учебная головная часть ракеты «Тополь» с заданной точностью поразила условную цель на Камчатке (рус.). Новости России. NEWSru.com (18 октября 2007). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 Учебная головная часть ракеты «Тополь» с заданной точностью поразила условную цель на Камчатке (рус.). Новости России. NEWSru.com (18 октября 2007). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ C космодрома Плесецк запущен «Тополь» (рус.). Lenta.ru (18 октября 2007). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 Россия успешно испытала ракету, способную преодолевать ПРО (рус.). Новости России. NEWSru.com (28 августа 2008). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 С Плесецка в присутствии Дмитрия Медведева произведён пуск баллистической ракеты РС-12М «Тополь» (рус.). Новости России. NEWSru.com (12 октября 2008). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 На космодроме Плесецк успешно прошёл учебно-боевой пуск баллистической ракеты «Тополь» (рус.). Новости России. NEWSru.com (10 апреля 2009). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 После 13-й неудачи с «Булавой» военные успешно запустили старенький «Тополь» (рус.). Новости России. NEWSru.com (10 декабря 2009). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 Военные провели учебные пуски сразу трех межконтинентальных ракет (рус.). Новости России. NEWSru.com (28 октября 2010). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ Ракета «Тополь» поразила цель в Казахстане (рус.). Lenta.ru (5 декабря 2010). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ В России созданы ядерные боеголовки, неуязвимые для любой ПРО (рус.). Вести (27 января 2011). — Сообщение о комментариях Генконструктора МИТ Ю. С. Соломонова по результатам пуска МБР «Тополь-Э» 5 декабря 2010 года.. Архивировано из первоисточника 14 февраля 2012. Проверено 10 ноября 2011.
- ↑ РВСН успешно испытали боевое оснащение межконтинентальных баллистических ракет (рус.). Новости России. NEWSru.com (6 декабря 2010). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 3 4 «Тополь» с экспериментальной боеголовкой успешно поразил условную цель (рус.). Новости России. NEWSru.com (3 сентября 2011). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ 1 2 3 Баллистическую ракету «Тополь» испытали на «надежность»: она успешно поразила условную цель (рус.). Новости России. NEWSru.com (3 ноября 2011). Архивировано из первоисточника 14 февраля 2012. Проверено 3 ноября 2011.
- ↑ Сухина, Ивкин, Дюрягин, 1999, с. 80,85
- ↑ В Удмуртии уничтожили 6 «Тополей», rosbaltvolga.ru, 28 марта 2008
- ↑ Ракета «Тополь» поразила цель на камчатском полигоне // ria.ru, 03.09.2011
- ↑ Завершена очередная ликвидация пусковых установок РК «Тополь» Cnews.ru 2008-03-28
- ↑ Музей Ракетных войск стратегического назначения Министерство обороны
Литература
- Сухина Г. А., Ивкин В. И., Дюрягин М. Г. Ракетный щит Отечества / Под общ. ред. В. Н. Яковлева. — М.: ЦИПК РВСН, 1999. — 254 с.
- Стратегические ракетные комплексы наземного базирования. — М.: «Военный Парад», 2007. — 248 с. — 2000 экз. — ISBN 5-902975-12-3
См. также
Ссылки
dic.academic.ru
РТ-2ПМ «Тополь» Википедия
У этого термина существуют и другие значения, см. Тополь (значения). См. также: Тополь-МРТ-2ПМ «Тополь» | |
---|---|
Общие сведения | |
Страна | СССР СССР |
Индекс | 15Ж58 |
СНВ | РС-12М |
Классификация НАТО | SS-25 Sickle |
Назначение | МБР |
Разработчик | МИТ |
Основные характеристики | |
Количество ступеней | 3 |
Длина (с ГЧ) | 22,3 м[1] |
Длина (без ГЧ) | 17,5 м |
Диаметр | 1,80 м |
Стартовая масса | 45 100 кг[1] |
Забрасываемый вес | 1 200 кг[1] |
Вид топлива | твёрдое смесевое |
Максимальная дальность | 11 000 км[1] |
Точность, КВО | 150 метров[1] |
Тип головной части | моноблочная |
Количество боевых блоков | 1 |
Мощность заряда | по разным источникам 550 кт[2] или около 800 кт[3][4] |
Система управления | автономная, инерциальная на базе БЦВК |
Способ базирования | ПГРК |
История запусков | |
Состояние | на вооружении |
Принята на вооружение | 1988 год |
Медиафайлы на Викискладе |
РТ-2ПМ «То́поль» (индекс ГРАУ комплекса/ракеты — 15П158/15Ж58, по договору СНВ — РС-12М, по классификации НАТО — SS-25 Sickle, в переводе — Серп) — советский/российский подвижный грунтовый ракетный комплекс стратегического назначения с трёхступенчатой твердотопливной межконтинентальной баллистической ракетой 15Ж58.
Содержание
- 1 История разработки
- 2 Производство
- 3 Развёртывание
- 4 Конструкция
- 5 Сравнительная характеристика
- 6 Эксплуатация и перспективы
- 7 Где можно увидеть
- 8 См. также
- 9 Примечания
- 10 Источники
- 11 Литература
- 12 Ссылки
История разработки[ | ]
- Хронология работ
Разработка нового стратегического ракетного комплекса на базе твердотопливной МБР РТ-2П с размещением новой ракеты на самоходном автомобильном шасси была начата в Московском институте теплотехники в 1975 году под руководством главного ко
ru-wiki.ru
Ракетный комплекс РТ-2ПМ «Тополь» РТ-2ПМ «Тополь» (индекс ГРАУ — 15Ж58, код СНВ — РС-12М, классификация НАТО — SS-25 «Sickle») — стратегический мобильный комплекс с трехступенчатой твердотопливной межконтинентальной баллистической ракетой РТ-2ПМ. Первый комплекс с межконтинентальной ракетой на автомобильном шасси принятый на вооружение. История разработки Разработка стратегического мобильного комплекса «Тополь» 15Ж58 (РС-12М)с трехступенчатой межконтинентальной баллистической ракетой, пригодной для размещения на самоходном автомобильном шасси (на базе твердотопливной МБР РТ-2П) была начата в Московском институте теплотехники под руководством Александра Надирадзе в 1975 году. Постановление правительства о разработке комплекса вышло 19 июля 1977 года. После смерти А.Надирадзе работа была продолжена под руководством Бориса Лагутина. Мобильный «Тополь» должен был стать ответом на повышение точности американских МБР. Требовалось создать комплекс, обладающий повышенной живучестью, достигаемой не строительством надежных укрытий, а созданием у противника неопределенных представлений о месте нахождения ракеты. К концу осени 1983 года опытная серия новых ракет, получивших обозначение РТ-2ПМ, была построена. 23 декабря 1983 года на полигоне Плесецк начались летно-конструкторские испытания. За все время их проведения неудачным был только один пуск. В целом же ракета показала высокую надежность. Там же проводились испытания и боевых агрегатов всего БРК. В декабре 1984 года основная серия испытаний была завершена. Однако произошла задержка в разработке некоторых элементов комплекса, не связанных напрямую с ракетой. Вся программа испытаний была успешно завершена в декабре 1988 года. Решение о начале серийного производства комплексов принято в декабре 1984 года. Серийное производство развернуто в 1985 году. В 1984 году началось строительство сооружений стационарного базирования и оборудование маршрутов боевого патрулирования мобильных ракетных комплексов «Тополь». Объекты строительства размещались в позиционных районах снимаемых с дежурства межконтинентальных баллистических ракет РТ-2П и УР-100, размещавшихся в ШПУ ОС. Позже начато обустройство позиционных районов снимаемых с вооружения по договору РСМД комплексов средней дальности «Пионер». С целью накопления опыта эксплуатации нового комплекса в войсковых частях в 1985 году решено было развернуть первый ракетный полк в г. Йошкар-Оле, не ожидая полного завершения программы совместных испытаний. 23 июля 1985 года первый полк мобильных «Тополей» заступил на боевое дежурство под Йошкар-Олой на месте дислокации ракет РТ-2П. Позже «Тополя» поступили на вооружение дивизии, дислоцированной под Тейково и имевшей ранее на вооружении МБР УР-100 (8К84). 28 апреля 1987 года на боевое дежурство под Нижним Тагилом заступил ракетный полк, вооруженный комплексами «Тополь» с подвижным командным пунктом «Барьер». ПКП «Барьер» имеет многократно защищенную дублированную радиокомандную систему. На подвижной пусковой установке ПКП «Барьер» размещена ракета боевого управления. После запуска ракеты ее передатчик дает команду на пуск МБР. 1 декабря 1988 году новый ракетный комплекс был официально принят на вооружение РВСН СССР. В том же году началось полномасштабное развертывание ракетных полков с комплексом «Тополь» и одновременное снятие с боевого дежурства устаревших МБР. 27 мая 1988 года на боевое дежурcтво под Иркутском заступил первый полк МБР «Тополь» с усовершенствованным ПКП «Гранит» и автоматизированной системой управления. Ракетные дивизии «Тополей» были дислоцированы вблизи городов Барнаул, Верхняя Салда (Нижний Тагил), Выползово (Бологое), Йошкар-Ола, Тейково, Юрья, Новосибирск, Канск, Иркутск, а также у поселка Дровяная Читинской области. Девять полков (81 пусковая установка) были развернуты в ракетных дивизиях на территории Белоруссии — под городами Лида, Мозырь и Поставы. После распада СССР часть «Тополей» остались за пределами России, на территории Белоруссии. 13 августа 1993 года был начат вывод группировки РВСН «Тополь» из Белоруссии, 27 ноября 1996 года он был завершен. Состав Ракета РТ-2ПМ выполнена по схеме с тремя маршевыми и боевой ступенями. Для обеспечения высокого энергомассового совершенства и увеличения дальности стрельбы во всех маршевых ступенях было применено новое топливо повышенной плотности с удельным импульсом, увеличенным на несколько единиц по сравнению с наполнителями ранее созданных двигателей, а корпуса верхних ступеней впервые были выполнены непрерывной намоткой из органопластика по схеме «кокон». Сложнейшей технической задачей оказалось размещение на переднем днище корпуса верхней ступени узла отсечки тяги с восемью реверсивными раструбами и «окнами», прорубаемые ДУЗ’ами (ДУЗ — детонирующий удлиненный заряд) в органопластиковой силовой конструкции. Первая ступень ракеты состоит из маршевого РДТТ и хвостового отсека, на наружной поверхности которого размещены аэродинамические рули и стабилизаторы. Маршевый двигатель имеет одно неподвижное сопло.Вторая ступень конструктивно состоит из соединительного отсека и маршевого РДТТ. Третья ступень имеет почти такую же конструкцию, но в ее состав дополнительно входит переходной отсек, к которому крепится головная часть. Автономная, инерциальная система управления разработана в НПО автоматики и приборостроения под руководством Владимира Лапыгина. Система прицеливания разработана под руководством главного конструктора Киевского завода «Арсенал» Серафима Парнякова. Инерциальная система управления имеет свою БЦВМ, что позволило добиться высокой точности стрельбы. По отечественным источникам круговое вероятное отклонение (КВО) при стрельбе на максимальную дальность составляет 400м, по западным источникам — 150-200м. Система управление обеспечивает управление полетом ракеты, проведение регламентных работ на ракете и пусковой установке, предстартовую подготовку и пуск ракеты без разворота пусковой установки. Все операции предстартовой подготовки и проведения пуска полностью автоматизированы. «Тополь» оснащен комплексом средств преодоления ПРО. Управление полетом ракеты осуществляется за счет поворотных газоструйных и решетчатых аэродинамических рулей. Созданы новые сопловые аппараты твердотопливных двигателей. Для обеспечения скрытности разработаны камуфляж, ложные комплексы, средства маскировки. Как и прежние мобильные комплексы Московского института теплотехники, «Тополь» может стартовать как с маршрута боевого патрулирования, так и во время стоянки в гаражных укрытиях с раздвигающейся крышей. Для этого пусковая установка вывешивается на домкратах. Боеготовность с момента получения приказа до пуска ракеты была доведена до двух минут. Для новых комплексов были разработаны подвижной и стационарный командные пункты.Подвижной командный пункт боевого управления МБР «Тополь» размещен на базе четырехосного автомобиля МАЗ-543М. Для управления огнём применялись и передвижные командные пункты «Барьер» и «Гранит», оснащённые ракетой, с передатчиком вместо боевой нагрузки, который после запуска ракеты осуществлял дублирование команды на старт для ПУ находящихся в позиционных районах. В процессе эксплуатации ракета находится в транспортно-пусковом контейнере, установленного на мобильной пусковой установке. Она смонтирована на базе семиосного шасси большегрузного автомобиля МАЗ. Старт ракеты производится из вертикального положения с помощью порохового аккумулятора давления, размещенного в транспортно-пусковом контейнере. Пусковая установка разработана в Волгоградском ЦКБ «Титан» под руководством Валериана Соболева и Виктора Шурыгина. Пусковая установка смонтирована на шасси семиосного тягача МАЗ-7912 (позже — МАЗ-7917 колесной формулы 14х12. Эта машина 80-х годов оснащена дизелем мощностью 710 л.с. ) Минского автозавода с двигателем Ярославского моторного завода. Главный конструктор ракетовоза Владимир Цвялев. Твердотопливные заряды двигателей разработаны в Люберецком НПО «Союз» под руководством Бориса Жукова (позже объединение возглавил Зиновий Пак). Композиционные материалы и контейнер разработаны и изготовлены в ЦНИИ специального машиностроения под руководством Виктора Протасова. Рулевые гидроприводы ракеты и гидроприводы самоходной пусковой установки разработаны в Московском ЦНИИ автоматики и гидравлики. Ядерный боезаряд создан во Всесоюзном НИИ экспериментальной физики под руководством главного конструктора Самвела Кочарянца. Первоначально был установлен гарантийный срок эксплуатации ракеты 10 лет. Позже гарантийный срок продлен до 15 лет. Подвижный командный пункт боевого управления МБР «Тополь» размещался на шасси четырехосного автомобиля МАЗ-543М. Для управления огнём применялись и передвижные командные пункты «Барьер» и «Гранит», оснащённые ракетой, с передатчиком вместо боевой нагрузки, который после запуска ракеты осуществлял дублирование команды на старт для ПУ находящихся в позиционных районах. Тактико-технические характеристики
|
3v-soft.clan.su
Межконтинентальный ракетный комплекс РТ-2ПМ2 «Тополь-М»
Универсальная твердотопливная ракета для шахтного и мобильного ракетных комплексов.
АПУ комплекса РТ-2ПМ2 / РС-12М2 «Тополь-М» с ТПК МБР «Ярс» во время репетиции парада в Москве, 03.05.2011 г. Фото — Андрей КрюченкоВ конце 1980-х годов была поставлена задача создать два ракетных комплекса с единой твердотопливной ракетой — стационарный шахтный и подвижный. Комплекс РТ-2ПМ2 «Тополь-М» создавался в развитие уже поставленного на вооружение РТ-2ПМ «Тополь». Разработку вел Московский институт теплотехники, главный конструктор Борис Лагутин (затем Юрий Соломонов).
Испытания ракеты начались в 1994 году, в 1997 году ракета была поставлена на серийное производство. Первые шахтные ракеты были поставлены на боевое дежурство в декабре 1997 года, первые подвижные — в ноябре 2006 года.
Ракета комплекса 15Ж55 (15Ж65 для шахтной версии) трехступенчатая твердотопливная, с минометным («холодным») стартом из транспортно-пускового контейнера автономной пусковой установки. Ступени выполнены по технологии «кокона» — намоткой композитного материала, сверху нанесено покрытие, повышающее стойкость к поражающим факторам ядерного взрыва.
Автоматический гирокомпас (АГК) системы прицеливания АПУ 15У175 комплекса РТ-2ПМ2 / РС-12М2 «Тополь-М» с ТПК МБР «Ярс» во время парада в Москве, 09.05.2012 г. Фото из архива Boaz GuttmanВ стационарной версии ракета устанавливается в переоборудованные шахты ракетных комплексов Р-36 М и УР-100НУТТХ. В подвижной версии используется автономная пусковая установка 15У175 на шасси МЗКТ-79221 (МАЗ-7922) белорусского производства (колесная формула 16×16). Максимальная скорость АПУ 45 км/ч, запас хода 500 км.
С линии сборки МЗКТ. Шасси МЗКТ-79221 для РВСН России. Минск, Белоруссия, 2010 г.Длина ракеты 21 метр, стартовая масса 47 тонн, забрасываемая 1200 кг. Дальность ракеты 11000 км, круговое вероятное отклонение 350 метров.
Боевое оснащение включает собственно высокоскоростной термоядерный боевой моноблок (мощностью 550 кт) и комплекс средств преодоления ПРО. В последний включены активные и пассивные ложные цели, неотличимые от боевого блока по оптическим, инфракрасным и радиолокационным параметрам. Также применяются искажающие покрытия, станции активных помех и аэрозольные облака.
На данный момент (с 2011 года) производство «Тополей-М» прекращено в пользу более совершенных комплексов «Ярс» с разделяющейся головной частью. На боевом дежурстве находится около 70 ракетных комплексов «Тополь-М».
defendingrussia.ru
