Тип 30 двигатель – Закрытая тема. Что известно об «Изделии 30»? » Военное обозрение

Двигатель «30» комплектуется новым соплом, имеющим функции управления вектором тяги. Этот агрегат заметно меньше использовавшихся ранее и имеет иные обводы. В частности, задняя кромка сопла, образуемая отдельными створками, получает неровную форму.

Важной особенностью конструкции, обеспечивающей получение новых возможностей, является изменение степени двухконтурности. Также проект учитывал необходимость сокращения заметности двигателя и самолета в целом для радиолокационных и инфракрасных систем наблюдения. Такие задачи решались путем создания оптимальных конструкций воздухозаборника и сопла.

Для нового двигателя создана оригинальная электронно-цифровая система управления с полной ответственностью. Она принимает данные с множества различных датчиков и следит за работой всех компонентов двигателя. Получая команды от летчика, система управления выполняет их с учетом текущих параметров и различных факторов. Автоматика управления двигателем упрощает работу летчика, а также облегчает настройку силовой установки для работы в тех или иных условиях.

Все новые идеи и решения предназначаются для повышения основных характеристик двигателя. Согласно открытым данным, максимальная тяга двигателя «Изделие 30» достигает 11000 кгс, форсажная – 18000 кгс. Для сравнения, двигатель первого этапа АЛ-41Ф1 имеет тягу 9500 и 15000 кгс соответственно. Таким образом, самолет Су-57 даже при максимальной взлетной массе, превышающей 35 т, будет иметь тяговооруженность более единицы. При нормальном взлетном весе этот параметр достигнет 1,15-1,2.

Удельные параметры нового двигателя либо улучшились, либо остались на уровне предшествующих изделий. Так, руководство НПО «Сатурн» указывает, что удельный расход топлива у «Изделия 30» остался на уровне двигателя АЛ-31Ф – около 0,67 кг•кгс/час. Одновременно повысилась удельная тяга, но точное значение этого параметра не называется. При таких параметрах, по своим габаритам и массе двигатель «30» почти не отличается от серийных отечественных ТРДДФ.

Оптимизация основных параметров приводит к повышению летно-технических характеристик самолета. По разным оценкам, крейсерская сверхзвуковая скорость самолета Су-57 без применения форсажа, обеспечиваемая двумя двигателями с тягой по 11000 кгс, может достигать М=1,5. Наличие сопла с УВТ значительно улучшает маневренность на всех режимах.

Планы на будущее

Пока перспективный ТРДДФ «Изделие 30» остается на стадии летных испытаний и проверяется на опытных самолетах Т-50 / Су-57. К настоящему времени изготовлено около двух десятков опытных двигателей, предназначенных для проверок на земле и в воздухе. Летные испытания двигателей продолжаются больше года и требуют еще времени. Так, в начале прошлого года сообщалось, что весь цикл летных испытаний может занять три года.

Согласно нынешним планам, в ближайшие годы российские воздушно-космические силы получат несколько первых серийных истребителей Су-57. Первые машины этого типа будут оснащаться т.н. двигателями первого этапа – ТРДДФ АЛ-41Ф1. В 2020 году должен появиться второй контракт на поставку серийной техники. На этот раз речь идет о внедрении новых двигателей. Часть истребителей второй серии будет оснащаться «Изделиями 30». Серийное производство таких двигателей будет освоено предприятием «ОДК-Уфимское моторостроительное производственное объединение». В дальнейшем, ориентировочно в середине двадцатых годов, новый двигатель станет стандартным для всех серийных Су-57.

Параллельно с испытаниями и доводкой «Изделия 30» в его существующей версии ведутся работы по созданию новых агрегатов для такого двигателя. Осуществляется разработка плоского сопла, способного снизить заметность самолета в разных спектрах. Вместо штатного сопла за двигателем планируется помещать изогнутый канал, на котором должны устанавливаться две подвижные плоские створки.

S-образный канал прикрывает лопатки турбины от излучения радиолокаторов, а прямоугольное сечение сопла сокращает инфракрасное излучение от реактивных газов. В то же время, такие агрегаты создают дополнительное сопротивление движению газов, что приводит к небольшому сокращению технических характеристик двигателя. Новое сопло пока находится на ранних стадиях, и пока неизвестно, внедрят ли его при проведении будущих модернизаций Су-57. Впрочем, с помощью такого проекта российские двигателестроители получают важный опыт.

Также сообщается о проработке вопросов создания двигателя «шестого поколения». Для дальнейшего повышения основных и удельных характеристик предлагается добавить третий контур в дополнение к двум существующим. Однако такие идеи пока остаются на стадиях самых ранних исследований, и потому их вряд ли можно рассматривать в контексте дальнейшей доработки истребителей Су-57.

Пока основной задачей двигателестроителей в рамках программы ПАК ФА является доводка «Изделия 30» с последующим запуском его производства и внедрением в серийный выпуск истребителей Су-57. По всей видимости, в серию пойдет двигатель в его нынешней конфигурации – с рядом особых технических решений, повышающих общие характеристики. При этом кардинальные переработки, такие как установка нового сопла, пока не планируются.

Главным результатом проекта под рабочим обозначением «30» является создание ТРДДФ с высокими характеристиками для новейшего российского истребителя. При этом не стоит забывать и о других важных моментах. Завершив работы по «Изделию 30» и доведя его до эксплуатации в войсках, российское двигателестроение в очередной раз покажет свой потенциал и подтвердит свои лидирующие позиции.

По материалам сайтов:
https://uacrussia.ru/
http://uecrus.com/
https://aviation21.ru/
https://nplus1.ru/
https://tass.ru/
https://ria.ru/

topwar.ru

Новый двигатель(5+) для истребителя пятого поколения | Дом

Похоже, что авиастроители окончательно определились со сроками начала серийного производства перспективного авиационного комплекса фронтовой авиации (

• Генеральный конструктор-директор ОКБ им. Люльки Евгений Марчуков рассказывает, что когда создавался истребитель Су-27, для него было изготовлено несколько десятков опытных двигателей. Для Су-57 всего, включая двигатели для лётных испытаний, построено около 20 опытных образцов «изделия 30».

КБ им. Люльки не впервые создаёт новые двигатели. Когда-то здесь были разработаны двухконтурные турбореактивные двигатели АЛ-31Ф для истребителя Су-27. На его основе был создан двигатель АЛ-41Ф, который планировался к установке на истребитель пятого поколения МиГ-1.44, а также его дальнейшее развитие — двигатель АЛ-41Ф1 со всеракурсным управляемым вектором тяги (УВТ), который сейчас устанавливается на Су-57, и двигатель АЛ-41Ф1С для истребителя Су-35С (изделие 117С).

• «Именно в КБ им. Люльки был разработан управляемой вектор тяги. Это истинная правда, — говорит Евгений Марчуков. — В то время в мире это не очень воспринималось. Говорили: зачем эта акробатика нужна. А сейчас говорят — это сверхманёвренность, это самое главное. Управляемый вектор тяги даёт безопасность лётчику. Исчезло понятие критических углов атаки, и самолёт стал безопасным. Штопор для самолёта — это полёт, а не падение»

Двигатель второго этапа (изделие 30) должен обеспечить истребителю крейсерскую сверхзвуковую скорость, более высокую маневренность, дальность полета. Первый полет Су-57 с этим двигателем состоялся в декабре прошлого года.

Для чего нужна новая силовая установка

Проект машины пятого поколения начали разрабатывать ещё в 80-е годы, но после известных событий конца 80-х и начала 90-х годов из-за недостатка финансирования проектом долгие годы не занимались. Только лишь в начале 2000-х вернулись к его разработке и в 2010 году первый опытный образец поднялся в воздух.

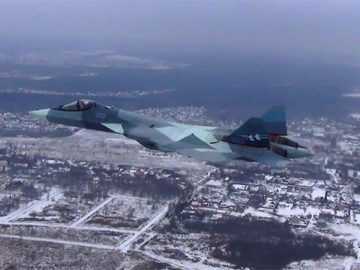

Первый полёт летающей лаборатории Т-50-2 бортовой номер «052» с двигателем второго этапа «изделие 30″. На первых опытных машинах стояли двигатели АЛ-41Ф1С, которые были созданы для Су-35С и не обладали достаточной мощностью для самолётов пятого поколения. Как конкурент для F-22 и F-35 новый самолёт с таким мотором был очень слаб и разработчики сосредоточились над созданием более мощного варианта силовой установки (Изделия-30) и 6 декабря 2017 года новый двигатель был впервые испытан в полёте.

Изделие-30 – это совершенно новая разработка с большей тяговооруженностью, имеющая новейшие электронные схемы и обладающая высокой экономичностью. Машина получила возможность выполнять в течение долгого времени полёты на сверхзвуке без включения форсажных камер также инженеры сделали самолёт более маневренным, чем прежде.

Основные отличия нового двигателя

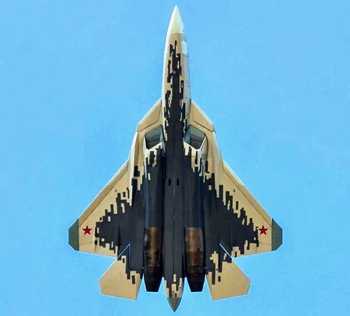

Су-57 отличается повышенной малозаметностью благодаря формам конструкции, материалам и поглощающему покрытию(«пиксельного» камуфляжа), а также средствам РЭБ. Элементы планера и кромки крыла нового самолёта пятого поколения расположены под определёнными углами, исключающими эффект уголкового отражателя. Так вот для повышения эффекта незаметности, новый двигатель Су-57 имеет зубчатые круглые сопла, что позволяет приобрести силовой установке наибольшие стелс-возможности, при этом сохраняя высокую манёвренность и всеракурсный вектор тяги.

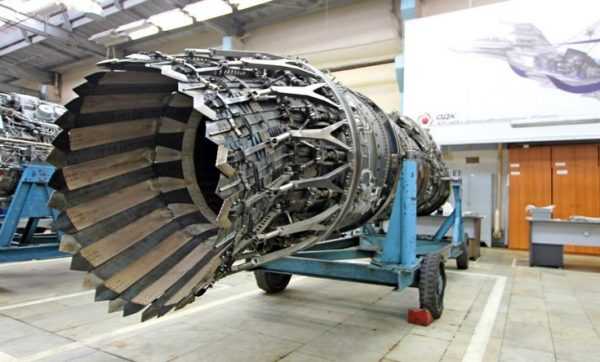

Изделие-30 для Су-57, хорошо видна зубчатая кромка сопла для придания малозаметности работы двигателя.

Разработка новых технологий и применение в конструкции двигателя современных материалов помогли инженерам создать оригинальный компрессор высокого давления для изделия-30.

• Ноу-хау в новой силовой установке является сложнейшая конструкция по форме лопатки турбины, изготовленная из уникальных компонентов жаростойких сплавов никеля. Двигателестроители США оценили новый мотор как «вершину инженерной мысли».

В изделии-30 повышены показатели отношения удельной тяги к удельному весу – чем выше этот показатель, тем более высокая тяговооруженность двигателя. Это основной параметр, характеризующий техническое совершенство двигателя для машины пятого поколения. Всё это вкупе с бесфорсажным режимом крейсерского полёта и уменьшения незаметности в различных диапазонах отличает превосходство новой силовой установки над мотором первого этапа.

Тип-30 это не модернизация двигателя первого этапа изделия 117(Су-35С), а полностью новая силовая установка для истребителей пятого поколения. В Тип-30 множество новшеств, которые включают: новую турбину, новые лопатки, компрессор и полностью цифровую систему управления.

Лопатка турбины двигателя второго этапа «изделие 30». Лопатка турбины на первый взгляд — это обычная стальная пластина, но на самом деле каждая такая лопатка — это произведение искусства. Внутри неё отверстия, каналы, проточки, всё сделано с ювелирной точностью.

• При более низком расходе топлива чем у двигателя 1-го этапа, Тип-30 обеспечивает Су-57 сверхзвуковую скорость без форсажа и добавляет еще несколько преимуществ по сравнению с конкурентами.

Первые версии Су-57 с двумя двигателями Тип-117 имели суммарную тягу — в 30 000 кгс. Суммарная тяга двух двигателей американского Раптора — около 32 000 кгс.

• На лётных испытаниях тяга Тип-30 достигла — 35 000 кгс. Изготовитель Тип-30 (ОКБ им. Люльки) планирует довести тягу до 39 000 кгс. В результате Су-57 будет имеет тягу на 20% выше чем у Раптора.

При этом Тип-30 имеет уникальные характеристики по скорости отклонения вектора тяги в 60 град./сек причем по всем ракурсам, что позволяет Су-57 «вертеться волчком практически на месте», в то время как сопла у двигателей Раптора, отклоняются только по вертикали и со скоростью 20 град./сек.

• В лётной программе московского авиакосмического салона уже не первый год истребители Су-30СМ, Су-35С и Т-50 демонстрируют эту фигуру высшего пилотажа — плоский штопор. Выход из него выполняется именно за счёт двигателя с УВТ, а не посредством аэродинамических свойств крыла и его механизации.

Удельная тяга — это отношение тяги двигателя к его весу. Увеличить тягу двигателя и при этом нисколько не увеличив его вес — это наука, сочетающая в себе расчёт и эксперимент.

• Создать новый двигатель иной раз сложнее, чем создать новый самолёт. «Если брать планер, то двигатель конечно сложнее, — продолжает рассказывать Евгений Марчуков. — Потому что у планера два крыла, а у нас — 1000 крыльев, каждая лопаточка — это крыло».
• На двигателе «изделие 30» с номером «01» была отработана система управления, которая работает при температуре 180 градусов C. «Это температура внутри мотогондолы на больших скоростях, — продолжает генеральный конструктор. — И поскольку электроника такую температуру не держит, двигатель охлаждается керосином. Внутри мотогондолы специально сделаны каналы, куда подводится керосин».
• Евгений Марчуков поясняет, что охлаждать двигатель истребителя больше нечем. Воздухом не эффективно, воды на самолёте нет, возить её для охлаждения не целесообразно, а керосина — полные баки.
• «Изделие 30» обычно называют двигателем пятого поколения. Но Евгений Марчуков считает, что двигатель можно отнести к поколению 5+. «Он опережает немного пятое поколение, потому что главные удельные характеристики этого двигателя — удельная тяга, удельный расход [топлива] и удельный вес соответствуют этому поколению [5+]».

Заключение

Новый двигатель нужно грамотно довести до нужной кондиции и провести все необходимые испытания в воздухе, так что ранее 2023 года результата ждать не приходится. Торопиться с этим не следует, но и затягивать этот процесс не стоит, тем более что экспортные перспективы изделия-30 очень волнуют нашего партнёра Индию, а обстановка на рынке в Дели весьма серьёзная, ведь конкуренты для России на нём США и Франция.

Материалы по теме:>>

ilsvik.ru

«Изделие 30» отправилось в полет » Военное обозрение

С 2010 года и до настоящего времени опытные машины программы «Перспективный авиационный комплекс фронтовой авиации» Т-50, теперь известные как Су-57, использовали турбореактивные двигатели АЛ-41Ф1. В контексте всей программы они также носили условное обозначение «двигатели первого этапа». Эти изделия, построенные по двухконтурной схеме, оснащенные форсажной камерой и соплом с управлением вектором тяги, позволили самолету получить желаемые возможности и заметным образом повысили характеристики в сравнении с существующей техникой. Параллельно велась разработка совершенно нового двигателя с рабочим названием «Изделие 30». Также его именовали двигателем второго этапа.

Проектирование и отработка двигателя второго этапа заняли несколько лет. По известным данным, в течение нескольких последних месяцев опытные «Изделия 30» проверялись на стенде. К настоящему времени двигатели нового типа были подготовлены к полноценным испытаниям вместе с носителем. Первый полет опытного самолета с прототипами двигателей новой модели состоялся несколько дней назад.

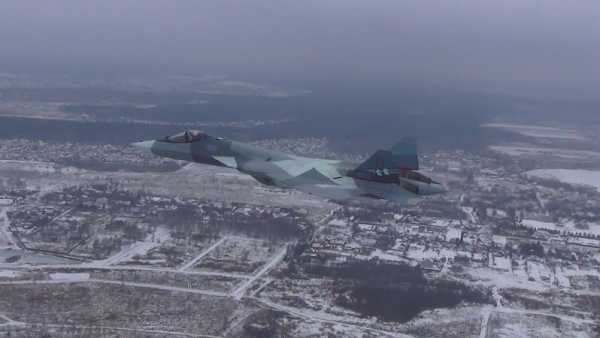

Истребитель пятого поколения Су-57 с бортовым номером 052 (второй летный образец своего типа), оснащенный двигателем «Изделие 30», совершил свой первый полет в минувшую среду, 6 декабря. Исходя из соображений безопасности, самолет оснастили смешанной силовой установки в виде двигателей АЛ-41Ф1 и «Изделия 30». Первые подобные испытания провели на аэродроме Летно-исследовательского центра им М.М. Громова в г. Жуковский Московской области. Управлял опытной машиной с новой силовой установкой шеф-пилот компании «Сухой» герой России Сергей Богдан.

По очевидным причинам, разработчики проекта и испытатели не стали раскрывать большую часть информации о первом испытательном полете и ограничились лишь рядом самых общих сведений. По официальным данным, первый полет с использованием «Изделия 30» продолжался 17 минут. За это время опытный Т-50 под управлением летчика-испытателя выполнил полетное задание. Полет прошел штатно и в соответствии с полученным заданием. Вскоре авиационная промышленность опубликовала фотографии и видео первого испытательного полета техники в новой конфигурации.

Проект двигателя «Изделие 30» все еще достаточно далек от начала серийного производства и эксплуатации техники в войсках, но уже сейчас удостаивается самых высоких оценок. Так, комментируя проект ПАК ФА и новый двигатель для такого самолета, министр промышленности и торговли Денис Мантуров отметил, что новые самолеты являются доказательством высокого потенциала отечественного авиастроения. Отрасль доказала свою способность создавать высокоинтеллектуальные передовые системы, такие как уникальный планер, инновационное цифровое оборудование и новейшие двигатели.

Начало летных испытаний нового двигателя «Изделие 30» является важнейшей вехой в истории отечественного двигателестроения. Дело в том, что впервые за долгие годы турбореактивный двигатель для боевого самолета разрабатывался с нуля и не должен был стать очередным вариантом глубокой модернизации одного из существующих образцов. Фактически «Изделие 30» стало первой полноценной разработкой своего рода в современной истории отечественной промышленности. При этом уникальность проекта заключается не только в подходах к конструированию. Отказ от использования готовых базовых проектов позволил применить новые идеи и решения, заметным образом повлияв на итоговые характеристики и возможности.

Согласно ранее публиковавшимся данным, новое «Изделие 30» создавалось в рамках кооперации нескольких предприятий из состава Объединенной двигателестроительной корпорации. Такая организация работ позволила ряду ведущих организаций отрасли объединить усилия и использовать самые лучшие свои наработки. В проекте использовались самые новые идеи и решения конструктивного и технологического характера. Правильное сочетание перспективных и известных решений привело к требуемым результатам.

К сожалению, большая часть сведений о турбореактивном двигателе «Изделие 30» пока не подлежит разглашению. Тем не менее, уже были объявлены основные особенности конструкции и характерные преимущества новой разработки. Как утверждается, одним из способов повышения характеристик стало применение новых материалов и архитектур отдельных агрегатов. В частности, двигатель получил совершенно новый компрессор высокого давления. Несколько новшеств было внедрено в конструкцию турбины. В первую очередь, в ее деталях применили новые жаропрочные сплавы никеля.

Более эффективные компрессор и турбина в сочетании с другими инновациями, такими как новая электронная система управления, дали двигателю «Изделие 30» определенные преимущества перед существующими изделиями. Ранее неоднократно указывалось, что основными преимуществами нового двигателя станут сниженный расход топлива при выросшей тяге. Кроме того, двигатель комплектуется соплом с системой управления вектором тяги, что позволяет резко повысить маневренность самолета.

Как известно, одним из признаков истребителя пятого поколения является возможность полета со сверхзвуковой скоростью без использования форсажной камеры. По известным данным, двигатели первого этапа для ПАК ФА – АЛ-41Ф1 – уже позволяли получить такие возможности. Новое «Изделие 30», отличаясь более высокими техническими характеристиками, позволит решать подобные задачи с большей эффективностью, в том числе с уменьшенным расходом горючего.

Точные характеристики нового двигателя пока официально не публиковались. Пока известны только различные оценки, сделанные на основе доступных сведений о существующих двигателях отечественной разработки. Максимальная тяга «Изделия 30» без использования оценивается в 10-11 тыс. кгс. Форсажная должна достигать 16-18 тыс. кгс. Подобные оценки основываются, прежде всего, на том предположении, что двигатель второго этапа должен иметь заметные преимущества перед существующими изделиями.

Из таких оценок следует, что тяга двух двигателей новой модели, работающих на форсаже, должна, как минимум, на 10-15% превышать нормальную взлетную массу самолета. При максимальном взлетном весе тягооворуженность так же должна быть больше единицы, хотя ее запас в таком случае может серьезным образом сократиться. Тем не менее, в данной ситуации некоторое сокращение тяговооруженности компенсируется увеличением запаса топлива и боекомплекта.

Истребитель Су-57 / Т-50 с двигателями первого этапа уже имел возможность более энергичного маневрирования за счет системы управления вектором тяги, построенной на основе управляемых сопел. Как сообщается, двигатель «Изделие 30» тоже оснащается средствами контроля реактивной струи, благодаря чему самолет сохраняет имеющиеся возможности в контексте маневренности при повышении прочих летных данных.

Начало полетов с новым двигателем является важным этапом в истории всей программы ПАК ФА. Оно приближает момент успешного завершения работ, однако до получения желаемых результатов достаточно далеко. Пока на самолете-носителе испытывается только одно «Изделие 30». В ближайшем будущем должны будут начаться полеты с полноценной силовой установкой в составе двух двигателей. Испытания Т-50 с двумя двигателями запланированы на следующий год.

Согласно ранее публиковавшимся планам, летные испытания двигателя второго этапа должны были стартовать в 2017 году и продолжаться в течение двух лет. К концу десятилетия военные и промышленность намеревались завершить отработку «Изделий 30», по результатам которой новый двигатель можно было бы ставить в серию. Как показывают последние новости, программа ПАК ФА пока идет в соответствии с графиком. Как и планировалось, первый полет с новым двигателем состоялся в 2017 году, что позволит в следующем году поднять в воздух истребитель в окончательной конфигурации.

Удастся ли участникам программы ПАК ФА уложиться в указанные сроки – будет ясно в ближайшем будущем. К настоящему времени они смогли реализовать ряд этапов программы и весь ход последней, в целом, может являться поводом для оптимизма. Пока нет никаких оснований сомневаться в возможности успешного завершения работ в установленные сроки.

Летом этого года командование воздушно-космических сил и руководство авиастроительной промышленности огласили планы на ближайшее будущее, затрагивающие серийное производство и поставки истребителей Су-57. Утверждается, что в 2018-19 годах армия получит установочную партию из 12 таких машин. 10 самолетов из 12, предназначенных для опытной эксплуатации, получат двигатели первого этапа – АЛ-41Ф1. Две другие машины должны будут соответствовать облику серийного истребителя. По всей видимости, слова о серийном облике подразумевали в том числе и двигатели «Изделие 30».

Необходимо отметить, что в рамках программы ПАК ФА разрабатывается значительное число новых проектов, и новые идеи реализуются не только в сфере силовых установок. В настоящее время продолжается работа над новыми радиоэлектронными системами, ведется разработка различных авиационных средств поражения и т.д. Как и в случае с проектом «Изделие 30», работы в этих направлениях должны будут завершиться в ближайшие годы, вследствие чего войска смогут получить полноценные боевые самолеты в полной комплектации, предусматриваемой существующим проектом.

В последнее время с завидной регулярностью появляются сообщения о тех или иных работах и успехах программы «Перспективный авиационный комплекс фронтовой авиации». Кроме того, приближаются указанные сроки завершения опытно-конструкторских работ и начала серийного производства для поставок техники вооруженным силам. Начало испытаний опытного самолета Т-50 / Су-57 с новым двигателем затрагивает ключевые аспекты всей программы, и потому является одной из главных новостей последнего времени.

Авиационная промышленность продолжает доводку перспективного истребителя пятого поколения и регулярно отчитывается о своих успехах в этом деле. Последние новости о старте испытаний опытного самолета Су-57 с новым двигателем «Изделие 30» продолжают эту замечательную традицию и, безусловно, оказываются новым поводом для гордости и оптимизма.

По материалам сайтов:
http://uacrussia.ru/
http://ria.ru/
http://tass.ru/
http://vz.ru/
http://rg.ru/

topwar.ru

Создание нового двигателя для Су-57 ломает недобрую традицию советского времени

Двигатель «Тип-30» для истребителя Су-57 называют полностью новой разработкой. У него много преимуществ, главным из которых стала усиленная тяга при уменьшенном расходе топлива и новые электронные системы.

В результате инженерам удалось увеличивать маневренность самолета. Благодаря этому двигателю самолет сможет совершать длительные полеты на сверхзвуковой скорости без форсажа. Именно отсутствие нового современного двигателя было одним из аргументов тех, кто отказывался называть истребитель Су-57 машиной пятого поколения.

Теперь в правительстве уверены, что успешный полет с новым двигателем «придает дополнительный импульс программе истребителя пятого поколения». «Это доказательство высокого потенциала российского авиастроения, способного создавать высокоинтеллектуальные передовые системы – уникальный планер, инновационная цифровая начинка, новейшие двигатели», – заявил накануне министр промышленности и торговли Денис Мантуров.

Чем новый двигатель поможет новому истребителю

Первый полет Су-57 состоялся еще в 2010 году, но тогда он происходил с двигателем «первого этапа» («Изделие-117») – модернизированной версией двигателя АЛ-41Ф1С от истребителей четвертого поколения Су-35С. Он существенно уступал его американским аналогам.

Новый двигатель – «Изделие-30» – разрабатывался в кооперации всех конструкторских бюро Объединенной двигателестроительной корпорации (ОДК), в частности НПО «Сатурн». При его создании инженеры применили не только новые материалы, но и технологии. В результате появился уникальный компрессор высокого давления.

Одним из российских ноу-хау стала крайне сложная конструкция лопатки турбины. Ее сделали из уникальных жаропрочных никелевых сплавов. Ничего подобного в двигателе первого этапа не было. В американской прессе местный аналог российского двигателя называли «вершиной инженерной мысли».

«Именно новый двигатель должен уместить самолет Су-57 в заявленные характеристики, которые его делают в полной мере истребителем пятого поколения», – подчеркнул в комментарии газете ВЗГЛЯД эксперт в области авиастроения, исполнительный директор портала Aviaport.ru Олег Пантелеев. Собеседник пояснил: по параметрам, во-первых, крейсерского сверхзвука в бесфорсажном режиме и, во-вторых, сокращения заметности в различных диапазонах новинка дает серьезные преимущества по сравнению с двигателем первого этапа.

Дальше начинают работать такие факторы, как повышенные удельные показатели: удельный вес и удельная тяга – все это дает лучшие характеристики с точки зрения того, что специалисты называют «тяговооруженностью». «Один из основных параметров, который характеризует техническое совершенство двигателя для истребителя, – это отношение его тяги к весу. Чем это отношение лучше, тем самолет в целом получается с лучшими характеристиками», – пояснил в комментарии газете ВЗГЛЯД председатель редакционного совета журнала «Авиатранспортное обозрение» Алексей Комаров.

«Этот двигатель отличается тем, что коэффициент его полезного действия должен быть выше, если говорить обывательским языком, – отметил эксперт. – Есть требования по более высокой надежности, по более длительному жизненному циклу. Совокупность этих параметров и характеризует двигатель более нового поколения».

Соответственно, повышается маневренность, есть возможность увеличить полезную нагрузку и так далее. По всем основным характеристикам изделие второго этапа является заметным шагом вперед по сравнению с предыдущим, отмечают специалисты.

Преодолевая негативную традицию

По мнению экспертов, успешные испытания двигателя «Тип-30» позволяют России преодолеть недобрую традицию советского времени. Например, при создании стратегического бомбардировщика М-50 конструкторам так и не удалось довести до кондиции турбореактивный двигатель М16-17, поэтому испытания проводились с двигателем ВД-7, но в начале 1960-х проект досрочно закрыли, как не показавший требуемых характеристик.

«К сожалению, дурной традицией советских времен было недооценивать сложность создания авиадвигателя, – отмечает Олег Пантелеев. – Как правило, мы спохватывались, что нужно сделать новый двигатель, тогда, когда конструкторы самолета уже начинали обещать заказчику новые характеристики. В итоге «двигателистов» в срочном порядке дергали: мол, что вы можете нам предложить, они закладывали повышенные обязательства. Были прецеденты, когда проекты из-за отсутствия подходящего двигателя не взлетали», – рассказал Пантелеев.

С этим соглашается и Алексей Комаров. «Раньше очень многие характеристики двигателей, материалов и так далее получались такими, какими получались. То есть конструкторы что-то закладывали, но дальше был очень важный этап доводки и совершенствования. И в некоторых случаях достичь тех параметров, которые задавались при проектировании, не удавалось», – рассказал он.
«Сейчас наука проектирования ушла сильно вперед, она базируется на мощных компьютерных расчетах и моделировании, – указал собеседник. – И поэтому степень достоверности того, что получится относительно того, что хотели сделать конструкторы, намного выше. Поэтому я предполагаю, что таких провалов не может быть на данном этапе».

«Еще предстоит долго работать»

Первый полет с новым двигателем – очень важный этап, уверен Комаров. «На прототип ставится двигатель уже после того, как он прошел достаточно длительный цикл испытаний и на наземных стендах, и на летающих лабораториях», – подчеркнул собеседник, добавив, что это уже более серьезный прототип.

«Двигатель – одна из важнейших систем, требующих самых больших вложений по деньгам и по времени», – объяснил он. В то же время все равно еще предстоит долго работать, прежде чем он будет полностью готов, указал Комаров.

«Боевая единица, которой является фронтовой истребитель, помимо планера включает элементы, связанные с системой управления оружием, двигатель, систему вооружения. Только когда все эти элементы будут отработаны полностью, можно говорить, что самолет полностью соответствует тому заданию, которое ставилось перед разработчиками, – подчеркнул эксперт. – Пока что на этапе испытаний, на этапе доводки разные системы и подсистемы, в том числе и двигатель, могут еще не соответствовать необходимым параметрам».

Но «первый полет с новым двигателем приближает момент завершения создания всего самолета и систем вооружения. Помимо самолета это и авиационные средства сопровождения, которые впервые применяются на этой машине, и наземные системы, комплексы диагностики и так далее», – указал Пантелеев.

«В общем, для отечественных ВКС это переход на новую ступень. Сейчас с точки зрения двигателя есть уверенность, что все характеристики будут на высочайшем уровне», – резюмировал Пантелеев.

topwar.ru

изделие 30 | Авиация России

Двигатель первого этапа «изделие 117» — АЛ-41Ф1 для истребителя Су-57 запущен в серийное производство, рабочая конструкторская документация (РКД) двигателя передана на завод-изготовитель в ноябре 2018 года, сообщает ТАСС. В октябре 2018 года оформлено решение о присвоении литеры О1, что означает готовность к передаче в серийное производство. В ноябре 2018 года […]

Мы продолжаем рассказ об истребителе пятого поколения Су-57. В третьей части речь пойдёт о технологиях малой заметности и силовой установке самолёта. Энциклопедия Су-57: Формула успеха: Су-57=f22+f35 Су-57 — полёт с максимальной нагрузкой Су-57 — рождён невидимкой Су-57 — безопасная топливная система и всевидящий радар Су-57 — боевой летающий суперкомпьютер Су-57 […]

Двигатель второго этапа для истребителя пятого поколения Су-57 по своей удельной тяге превосходит все имеющиеся в мире аналоги. Об этом в новом выпуске программы «Военная приёмка» телеканала «Звезда» рассказал генеральный конструктор-директор «ОКБ им. А.М. Люльки» Евгений Марчуков. «Я бы сказал, что это поколение 5+, немного опережающее пятое. Именно этому поколению […]

Подробнее

  В настоящее время в Объединённой авиастроительной корпорации проходят испытания сразу несколько новых моделей самолётов, относящихся ко всем четырём дивизионам ОАК — военном, гражданском, транспортном и специальном. А-100 В Таганрогском авиационном научно-техническом комплексе (ТАНТК) им. Г. М. Бериева проходит испытания новейший многофункциональный авиационный комплекс радиолокационного дозора и наведения А-100. Первый […]

Подробнее

Лётные испытания истребителя пятого поколения Су-57 (ПАК ФА) с двигателем «изделие 30» продлятся около трёх лет, сообщает «Интерфакс-АВН» со ссылкой на главу Минпромторга РФ Дениса Мантурова. 5 декабря 2017 года истребитель пятого поколения Су-57 с двигателем второго этапа, установленным вместо одного из штатных АЛ-41Ф1, совершил первый полёт, который продлился 17 […]

Подробнее

Истребитель пятого поколения Су-57 с двигателями второго этапа — «изделие 30», сможет развивать сверхзвуковую скорость в крейсерском полёте без использования форсажа. Об этом «Интерфаксу-АВН» рассказали в Объединённой двигателестроительной корпорации (ОДК). «При создании перспективного двигателя для Су-57 были применены новейшие технологии и материалы, использование которых позволило достичь технических требований, предъявляемых к […]

Подробнее

5 декабря 2017 года в ЛИИ им. М.М. Громова совершил первый полёт новейший российский истребитель пятого поколения Су-57 (ПАК ФА Т-50) с двигателем 2-го этапа (изделие 30). Об этом сообщает пресс-служба Объединённой авиастроительной корпорации. Полёт выполнил Герой российской Федерации шеф-пилот ПАО «Компания «Сухой» (в составе ОАК) Сергей Богдан. Продолжительность полёта […]

Подробнее

Основной двигатель для перспективного авиационного комплекса фронтовой авиации (ПАК ФА/Т-50) — «изделие 30» практически создан, сообщил на пресс-конференции в ТАСС генеральный конструктор Объединённой авиастроительной корпорации (ОАК) Сергей Коротков. «Сегодня практически уже создан и начнутся в ближайшее время испытания самолета Т-50 с двигателем следующего поколения, который и предназначался для этого самолета. […]

Подробнее

Второй этап лётных испытаний перспективного многоцелевого истребителя пятого поколения (ПАК ФА) намечен на следующий год, заявил вице-президент, генеральный конструктор Объединённой авиастроительной корпорации Сергей Коротков журналистам в Новосибирске, сообщает Интерфакс. «Работы ведутся в рамках тех контрактов, которые заключены с Минобороны РФ, самолёт находится на лётных испытаниях. Второй этап (лётных испытаний — […]

Подробнее

Для истребителя пятого поколения Т-50 (ПАК ФА) разработан новый двигатель, его называют «изделием 30», опытные образцы построены и проходят испытания. Сейчас ПАК ФА летают на двигателях первого этапа — АЛ-41Ф1 (изделие 117) — это авиационный турбореактивный двухконтурный двигатель с форсажной камерой и управляемым вектором тяги. Первый испытательный полёт с двигателем […]

Подробнее

---

---

aviation21.ru

Изделие 30 — Documentation

Материал из Documentation.

Изделие 30 — двигатель российской разработки, предназначенный для истребителя Су-57.

Двигатель может быть полностью отнесён к пятому поколению, потому что отвечает всем предъявляемым требованиям.^[1]

Данный двигатель не является модернизацией, это полностью новый двигатель.^[2]

[править] Характеристики

«Изделие 30» обладает характеристиками силовой установки пятого поколения: развивает сверхзвуковую скорость без использования форсажа, а также имеет полностью цифровую систему управления.^[3]

К основным прорывным характеристикам двигателя относятся: новый вентилятор, полностью перепрофилированный компрессор, у него новая «горячая» часть, новая система управления — много новшеств, которые в некоторых случаях не имеют и близкого аналога в мире.^[4]

Предположительно, двигатель сможет развивать тягу в 107 килоньютонов в крейсерском режиме и 176 килоньютонов в режиме форсажа.^[5]

Согласно данным производителя, газогенератор «Изделия 30» имеет степень сжатия 6,7, расход воздуха составляет 21-23 кг/с. Температура газов перед турбиной достигает 1950—2100 градусов по Кельвину. Максимальная тяга составляет 17-18 тонн.^[6]

Холодная часть двигателя «Изделие 30» состоит из трёхступенчатого компрессора (по сравнению с четырьмя ступенями на «Изделии 117») и одноступенчатой турбины. Горячая часть оснащена пятиступенчатым компрессором (вместо девяти ступеней) и одноступенчатой турбины.^[7]

Двигатель «Изделие 30» был разработан в ОКБ Люльки под руководством Евгения Марчукова и в сотрудничестве с другими крупными российскими моторостроительными компаниями.^[8]

Компания «Салют» разработала компрессор высокого давления, камеру сгорания и сопло двигателя «Изделие 30» с управляемым вектором тяги.^[9]

Двигатель будет выпускаться на АО «ОДК-УМПО».^[10]

Проект изделия создавался в кооперации конструкторскими службами предприятий дивизиона «Двигатели для боевой авиации» во главе с филиалом АО «УМПО» «ОКБ им. А.Люльки».^[11]

В конце 2012 года прошёл расширенный научно-технический совет, в котором участвовали все научно-исследовательские институты отрасли, Министерства обороны России и основной заказчик — ОКБ «Сухого». На нём были рассмотрены конструктивные решения по основным узлам двигателя «Изделие 30», предложенные «ОКБ им. А.Люльки».^[12]

В декабре 2013 года технический проект двигателя «Изделие 30» был успешно принят комиссией заказчиков (Министерства обороны России и компании «Сухой»).^[13]

В августе 2014 года генеральный директор «ОДК» Владислав Масалов заявил: «Разработка двигателя 2-го этапа для ПАК ФА — одна из самых высокотехнологичных программ ОДК. Это двигатель поколения „5+“, который создается с использованием перспективных материалов и технологий, и будет обладать улучшенными основными параметрами — тягой и удельным расходом топлива. Кроме того, цифровая система управления двигателем будет полностью на российской элементной базе. В настоящее время идет разработка конструкторской документации для изготовления опытных образцов изделия 30.»^[14]

Первый опытный газогенератор и отельные узлы перспективного двигателя «Изделие 30» были изготовлены и поступили на стендовые испытания в 2014 году.^[15]

По состоянию на весну 2015 года двигатель проходил наземные испытания.^[16]

Разработка проекта «Изделие 30» была завершена в 2015 году. В ходе аэрокосмической выставки в Ле-Бурже представители российской промышленности рассказали о завершении технического проектирования нового двигателя.^[17]

По состоянию на середину июня 2015 года проект находился на стадии подготовки технической документации, необходимой для изготовления опытных изделий.^[18]

В марте 2016 года представители головного разработчика вновь рассказали о текущих работах. Упоминалось, что прототип нового двигателя пока находится в производстве. Одновременно с этим велись испытания внутреннего контура изделия, выполненного в виде отдельного агрегата.^[19]

Первый демонстратор двигателя «изделие 30» был передан на испытания 11 ноября 2016 года.^[20]

В ноябре 2016 года «Объединённая двигателестроительная корпорация» провела первый наземный запуск «Изделия 30». Тестовое включение прошло успешно. Запуск двигателя-демонстратора был проведен на Лыткаринском машиностроительном заводе.^[21]

5 декабря 2017 года в ЛИИ им. М. М. Громова совершил первый полёт истребитель Су-57 с двигателем «Изделие 30».^[22]

[править] Сравнение с аналогами

«Изделие 30» отличается от двигателя для Су-35С (изделие 117С) повышенной силой тяги, новой турбиной, улучшенными характеристиками расхода топлива, а также полностью цифровой системой управления.^[23]

«Изделие 30» будет отличаться от АЛ-41Ф1 повышенной топливной эффективностью и меньшей стоимостью жизненного цикла.^[24]

1. ↑ [1]
2. ↑ [2]
3. ↑ [3]
4. ↑ [4]
5. ↑ «Изделие 30» для ПАК ФА на стендовых испытаний. 13 марта 2015
6. ↑ [5]
7. ↑ Как сообщается, серийный вариант истребителя Т-50 получил официальное наименование Су-57. 31 июля 2017
8. ↑ [6]
9. ↑ [7]
10. ↑ [8]
11. ↑ «Изделие 30» для ПАК ФА на стендовых испытаний. 13 марта 2015
12. ↑ [9]
13. ↑ [10]
14. ↑ [11]
15. ↑ [12]
16. ↑ «Изделие 30» для ПАК ФА на стендовых испытаний. 13 марта 2015
17. ↑ [13]
18. ↑ [14]
19. ↑ [15]
20. ↑ Как сообщается, серийный вариант истребителя Т-50 получил официальное наименование Су-57. 31 июля 2017
21. ↑ [16]
22. ↑ [17]
23. ↑ [18]
24. ↑ «Изделие 30» для ПАК ФА на стендовых испытаний. 13 марта 2015

newsruss.ru

Раскрыты подробности о двигателе второго этапа для Су-57

Двигатель второго этапа «Тип-30» создается в тех же габаритах, что и уже установленный на Су-57 АЛ-41Ф1, при этом его использование на Су-35 маловероятно, рассказал «Звезде» заместитель технического директора Комсомольского-на-Амуре авиационного завода имени Гагарина Юрий Кондратьев.

«Двигатель второго этапа пытаются сделать в тех же габаритах, поэтому больших доработок в связи с его внедрением мы не планируем», — сказал Кондратьев.

По его словам, на самолетах, которые уже поступили в войска, также будет произведена замена двигателей.

«Самолеты будут поставляться с двигателями первого этапа, потому что двигатель второго этапа только проходит испытания. Но в любом случае после их испытаний и рекомендаций будет доработка по замене двигателя в эксплуатирующих частях», — подчеркнул Кондратьев.

При этом использование этих двигателей на истребителе Су-35 маловероятно.

«Не готов сказать. Думаю, что нет», — сказал Кондратьев, отвечая на соответствующий вопрос корреспондента «Звезды».

При этом он подчеркнул, что предприятие готово к производству любого числа Су-57, которое потребуется Министерству обороны.

«Завод готовится к постановке на производство этого самолета. Мы являемся его головным производителем и будем его изготавливать в любых количествах», — сказал представитель КнААЗ.

Программа создания Су-57 подразумевает использование двигателя АЛ-41Ф1, который используется  в том числе на Су-35, на первом этапе испытаний, а нового двигателя, известного как «Тип-30» — на втором. Первый полет с этим двигателем самолет совершил в декабре прошлого года.

Следует отметить, что «Тип-30», является полностью новой разработкой, а не модификацией. Он обладает большей тягой, электронными системами управления и меньшим расходом топлива. Это позволит увеличить маневренность самолета, а в перспективе и радиус действия.

Минобороны РФ и компания «Сухой» подписали контракт на поставку до 2020 года двух истребителей пятого поколения Су-57 на форуме «Армия-2018». Документ подразумевает поставку двух истребителей Су-57 в срок между 2018-2020 годами, первый самолет должен быть передан заказчику в следующем году.
