Двигатель ЗМЗ 53: характеристики, неисправности и тюнинг

Одним из самых популярных двигателей для грузовых автомобилей в Советском Союзе считается ЗМЗ 53. В производстве данный мотор находился более 30 лет и перестал выпускаться в 1993 году.

Данный двигатель в основном использовался для автомобиля ГАЗ 53, на который также устанавливали моторы Горьковского автомобильного завода. В дальнейшем грузовые автомобили данного производителя использовали исключительно двигатели Заволжского моторного завода.

Технические характеристики

Двигатель Заволжского моторного завода 53 имеет следующие характеристики:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЗНАЧЕНИЕ
Объем двигателя4.25 л
Максимальная мощность мотора115 л. с
Диаметр поршня92 мм
Размеры поршневого пальца25 мм
Ход поршня80 мм
Степень сжатия6,7 атм
  • Данный мотор устанавливается на следующие грузовые автомобили: ГАЗ 3307, 3308, ГАЗ 53 и пассажирский автобус ПАЗ 3205.
  • Активная эксплуатация двигателя 53 модели началась еще в 1966 году на основных грузовых автомобилях того времени ГАЗ 52 и ГАЗ 53А.
  • Его главным отличием от предыдущих моделей моторов от ЗМЗ является верхнее расположение клапанов и обновленная модель карбюратора К 126Б, который спустя некоторое время заменили на К 135.
  • Если сравнивать данную модель с ЗМЗ 41, то можно заметить снижение главных технических характеристик, но в то же время движок отличается пониженным потреблением топлива.

Описание

Также модель ЗМЗ 53 отличается уменьшением объема цилиндров и хода поршня. Это говорит о конструкционной разности двигателя 53 от ЗМЗ 41. Поэтому мнение, что детали с предшественника вышеупомянутого двигателя взаимозаменяемы, ошибочно.

Если говорить о разнице в блоках цилиндра, то она заключается в различных диаметрах посадочного места под гильзы, что препятствует непосредственной их замене. Но в то же время никто не мешает поменять один мотор на второй, в таком случае проблем с совместимостью мотора и машины не возникнет.

Одним из лучших достоинств данного двигателя считается запас прочности и простота в эксплуатации, техническом обслуживании и ремонте. В основном хорошее состояние двигателя зависит от использования подходящей марки топлива. Если эксплуатировать рекомендуемый тип бензина, то затраты на ремонт значительно снизятся.

Также при своевременной замене смазывающей жидкости, владелец машины может не беспокоиться о частом образовании нагара на стенках цилиндра и поршнях, которые со временем приводят к более серьезным неисправностям. Также во время ТО необходимо проверять наличие образования нагара, а при его обнаружении следует качественно очистить элементы мотора. Это поможет увеличить эксплуатационный срок двигателя.

Еще один нюанс, соблюдение которого поможет справиться с неисправностями – это своевременное подтягивание головки блока цилиндра. Особенно актуален данный совет для новых машин, так как при первых трех техосмотрах необходимость подтягивать головку цилиндра бывает достаточно высока, но со временем данную процедуру можно проводить один раз за 2 ТО.

Модификации

На протяжении более чем 30 лет производства мотора 53-й модели, Заволжский завод проектировал и создавал множество различных модификаций как для машин ГАЗ, так и автобусов ПАЗ. В основном они улучшали какой-либо из параметров автомобиля, а также увеличивали список техники, на которую можно было установить данный двигатель.

Некоторые более современные модификации вышеупомянутого мотора выпускаются Заволжским моторным заводом и на сегодняшний день. В основном они эксплуатируются на автомобильной технике типа ГАЗ и автобусах Павловского автобусного завода.

К основным отличиям модификаций мотора 53 модели серии ЗМЗ стоит отнести общую V-образную схему двигателя, состоящую из 8 цилиндров и поршневого хода.

Основные отличия между модифицированными моторами данного производителя:

  1. ЗМЗ 66 06 – один из самых первых и массовых моторов, устанавливаемых на ГАЗ 53. Главные отличия – это диаметр хода поршня 92х80 мм. Максимальный объем двигателя – 4,25 л, развиваемая мощность – 120 л. с. Степень сжатия в данном движке достигает значения 7,6;
  2. Следующее логическое развитие двигателя данной серии – ЗМЗ 511. Ход поршня в диаметре ничем не отличается от предыдущей модификации. Объем топлива в моторе тоже не изменился и равен 4,25 л. Немного улучшились показатели мощности – 125 л. с. Степень сжатия осталась неизменной;
  3. ЗМЗ 523 – еще одна модификация, диаметр поршня 92х88 мм. Объем двигателя увеличился – 4,68 л. Мощность двигателя увеличилась до 130 л. с. Степень сжатия не изменилась.

Обслуживание

Для увеличения срока эксплуатации ЗМЗ 53 необходимо следить за соблюдением температурного режима. Для этого нужно как можно чаще проверять поршневые кольца и при их износе проводить замену.

В основном такая потребность появляется при возникновении нехарактерных для мотора звуков, которые являются сигналом о срочном проведении технического обслуживания.

Кроме этого, замена поршневого кольца позволяет значительно сэкономить растраты на замену масла.

Регулярный уход и замена непригодной детали может снизить потребление смазывающей жидкости на 400 грамм при пробеге автомобиля в 100 км.

Также нужно следить за давлением подшипников коленчатого вала. В данном моторе основной причиной уменьшения давления масла является поломка именно этой детали.

Также часто мотор ЗМЗ 53 нуждается в проведении замены вкладышей. Стоит помнить при их обслуживании, что во время демонтажа данной детали нужно очистить полость шатунных шеек коленвала. Благодаря этому новый установленный вкладыш прослужит значительно дольше.

Для того чтобы дать точную оценку техническому состоянию вашего автомобиля, необходимо обратить свое внимание на следующие показатели:

  1. Одним из самых главных показателей исправной работы двигателя автомобиля считают расход масла. Для того чтобы определить количество используемой смазывающей жидкости, нужно замерять ее расход на 100 и 1000 км пробега.
  2. Проверка работы машины на холостом ходу. Такая мера поможет значительно снизить вероятность поломки во время движения. В основном проверяется давление масла при работе коленчатого вала на холостом ходу.
  3. Еще один параметр, важный для работы мотора – это компрессия в цилиндрах ДВС. Давление в данных резервуарах должно быть в пределах нормы, про что можно судить, проведя технический осмотр автомобиля.

Неисправности

Причина неисправностиСпособ устранения
1. Увеличение давления в резервуаре для масла
Забился редукционный клапан из-за чрезмерного засорения или физического износа, следствием чего стал клин устройства. Такая неисправность приводит к поломке перепускного отверстия и увеличению давления.Для того чтобы избежать серьезных поломок, необходимо промыть детали и гнездо крышки масляного насоса. Для этого нужно аккуратно демонтировать пробку, снять пружину и плунжер.
2. Значительное снижение давления масла при холостой работе исправного мотора ЗМЗ 53
Проблемы с плунжером редукционного клапана. Возникновение проблемы в работе устройства при открывании плунжера в следствии засорения и заедания.Провести промывку деталей редукционного клапана и плунжера.
3. Значительное снижение давления масла при любой частоте работы исправного мотора ЗМЗ 53
Неисправная работа распределительного вала или возникновение признаков неисправности в работе подшипников.Провести полную замену втулки подшипников распределительного вала. При неисправности коленчатого вала необходимо поменять вкладыш подшипника на новый.
Сильно нагревается мотор, масло имеет чрезмерно разжиженный вид.Провести технический осмотр мотора, попробовать охладить двигатель доступным для автомобилиста методом.
Частично или полностью сломана пружина редукционного клапана.Проведение осмотра поврежденной детали, демонтаж пружины и замена на новую.

Тюнинг

Для того, чтобы улучшить работу двигателя ЗМЗ 53, можно обратить внимание на следующие варианты самостоятельной модернизации мотора:

  1. Подгон двигателя для эксплуатации современных ГБЦ, что значительно улучшит характеристики мощности движка.
  2. Смена системы впрыска топлива. Для более стабильной и экономичной работы мотора устанавливается инжекторная система впрыскивания бензина.
  3. Улучшение эксплуатационных характеристик мотора за счет установки турбины. Такая модернизация требует монтажа всей системы управления турбинами.

Благодаря вышеуказанному тюнингу, достаточно старый двигатель может получить большие показатели мощности за счет небольших капиталовложений.

dvigatels.ru

технические характеристики, мощность и объем

Не удивительно, что продукция, выпущенная на конвейере Горьковского завода, известна каждому жителю нашего региона, а двигатель ГАЗ 53 олицетворяет эпоху тяговых устройств, применяемых на грузовом транспорте. Машины подобного класса считались «костяком» автопарка страны, колеся по удалённым закуткам родины изделия «верой и правдой» выполняли поставленные перед ними задачи.

Массовый выпуск силовой установки стартовал в 1964 году, впоследствии, мотор получил одноимённое с машиной название. Двигатель оснащён восемью цилиндрами с компоновкой «V», в сравнении с конкурентами, лишён ряда недостатков, что повлияло на дальнейшую судьбу агрегата. Аппарат надёжный, живучий, с повышенным запасом хода, не случайно мотор продержался на рынке тридцать с лишним лет (вплоть до 1993 года). Даже сегодня продолжается эксплуатация части изделий, а завод выпускает комплектующие, поддерживая устройство в «строю».

ГАЗ-53:

Создание мотора

Начало зарождения двигателя ГАЗ-53 было положено в 1959 году. В этот период стартовала работа по расчёту агрегата, который бы заменил ГАЗ-51. Последний на тот момент сильно устарел морально. К тому же клапана, размещённые снизу, не давали реализовать потенциал мотора, настройка и починка усложнялись конструкторскими недоработками. Чугун, из которого отливались несущие элементы, делал изделие неповоротливым, увеличивал вес. Предпосылки скорой смены конструкции очевидны и работа не терпела отлагательств. Накануне конструкторы моторного завода освоили метод отливки алюминия, тогда это считалось прорывом и позволило применить технологии на новом изделии.

Первым двигателем, установленным на машину ГАЗ-53, стал агрегат под маркировкой «511», случилось это в 1961 году. Впоследствии, на машину ставилась не одна экспериментальная модель мотора, однако агрегаты прижиться не смогли. Так, яркий пример «инженерной мысли», двигатель ГАЗ-53Ф с форкамерным зажиганием, другие модель: ГАЗ-53А (12). Создан ряд модификаций, не нашедший массового применения, однако популярный среди любителей делать тюнинг двигателя ГАЗ 53. Кроме того, встречаются моторы, использование которых выходит за рамки продукции «ГАЗ». Например, 53-й встречается на машинах: «УАЗ» и «Газель». Год 1993 стал финальным этапом для мотора, поскольку марка перестала выпускаться. Тем не менее на заводе работает цех, выпускающий запасные детали двигателям, не прекратившим эксплуатацию.

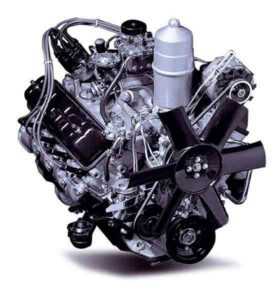

Мотор ГАЗ-53:

Описание двигателя ГАЗ-53

Прообразом силовой установки ГАЗ-53 стал двигатель ГАЗ-51, который доработали, установив дополнительные камеры, а так же увеличили мощь. Мотор получил остов, отлитый из сплава алюминия (АЛ-4). Характерно, что изделие стало первым в двигателестроении блоком, который изготовили, отливая материал под напором. Применяемая технология получилась удачной, деталь стала легче, сбросив 20кг и компактней на 45мм.

Тяговая установка ГАЗ-53, это двигатель, выполняющий четыре такта за цикл, с компоновкой «V». В развале остова камер изделия расположен распределительный вал, за активацию клапанов отвечают штанги. Объём двигателя ГАЗ 53 составляет 4,254 литра, чего хватает для образования импульса вращения на уровне 290 Нм при 2000-2500 мин-1. Поскольку значение мощи ограничено, то показатель не превышает 115 лошадей. Значение компрессии на уровне 6,7 единиц, даёт разрешение на эксплуатацию агрегата с использованием А-76 бензина.

Характерно, что за время выпуска ГАЗ 53 двигатель характеристики и параметры некоторых элементов не поменялись. Так, сечение камеры и ход вытеснителя просуществовали в одном габарите: 92 на 80мм соответственно.

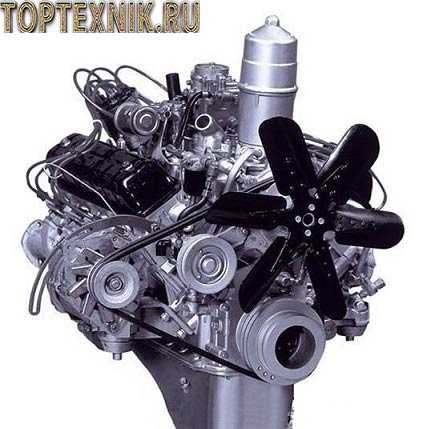

Блок мотора:

Для активации агрегата используется принудительная подача горючего, выполняемая посредством топливной помпы, марки «Б9Д», устройство монтируется на поддоне мотора. Мотор работает, используя диафрагму, производительность изделия 140 литров жидкости в час. За степень чистоты горючего отвечает щелевой фильтрующий элемент, оборудованный отстойником. Перед карбюратором устанавливается сетчатый фильтр, отвечающий за тонкую очистку.

Для работы мотора, используют бак с горючим, объём которого 90 литров. Топливо поступает в устройство, образующее смесь жидкости с воздухом. Изначально использовался карбюратор марки «К126Б» с двумя камерами. В конструкцию изделия включены: устройство обогащения горючей смеси на полных нагрузках мотора (механического типа), ускорительная помпа, ограничитель оборотов (пневматика). Для очистки воздушных масс применяют масляный фильтрующий элемент инерционного типа, с двумя степенями очистки, материал фильтра – капрон.

Порядок работы 8 цилиндрового двигателя ГАЗ 53 – «15426378». Что бы предотвратить трение и износ в моторе, используют комбинированную смазку, подавая жидкость одновременно с напором и разбрызгивая. Смазывающая жидкость очищается центрифугой, напор поддерживается помпой, работающей за счёт шестерёнок, забирающих масло из поддона. Охлаждение смазки происходит в радиаторе, посредством воздуха. Место крепления изделия – передняя часть мотора, перед радиатором жидкостного охлаждения. Моторы ГАЗ-53 не зависимо от модификации укомплектовывались коробкой передач с четырьмя ступенями.

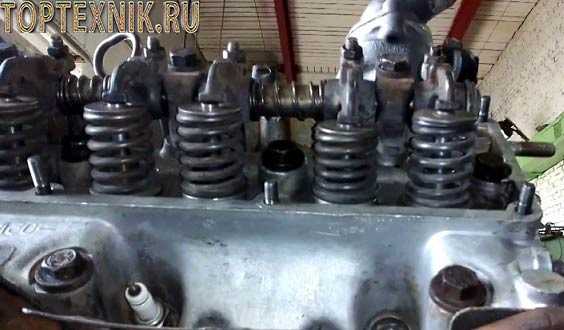

Головка мотора:

Двигатель ГАЗ 53 технические характеристики

При расчёте силовой установки, за основу взят мотор ГАЗ-51. В процессе работы над агрегатом, конструкция и элементы двигателя постоянно дорабатывались и улучшались, что привело к созданию модификаций, значения показателей которых имели характерные отличия. Важно, что базовые элементы оставались постоянными на протяжении периода выпуска изделия.

Технические показатели ГАЗ-53:

Показатель: Значение:
Выпуск мотора 1964-1993
Сырьё мотора алюминий
Питание мотора Карбюратор, бензин А-76 (80)
Охлаждение мотора Жидкость, замкнутый контур с вентиляцией
Число и расположение камер мотора Восемь, «V»
Порядок работы камер мотора «15426378»
Перепускных вентилей на камеру, (шт.) 2
Сечение камеры мотора, (мм.) 92
Перемещение вытеснителя мотора, (мм.) 80
Компрессия мотора 6,7
Объём двигателя, (л) 4,250
Мощь мотора, (лошадей, об/мин) 115/3200
Импульс мотора, (Нм./оборотов в минуту) 284,5/2000
Вес двигателя ГАЗ 53 без коробки, (кг.) 265
Расход мотора, (л/сотню км.) 24
Смазка мотора Давление + брызги + пар
Масло мотора, марка М-10В-1
Утрата масла на 100км пути, (л) Менее 0,4
Объём масла в двигателе ГАЗ 53, (л.) 8
Смена смазки в моторе, (км.) 7000-10000
Работа мотора при температуре, (°С) 91
Карбюратор мотора, модель К-126Б
Напряжение сети, (В) 12
Аккумулятор мотора, модель 6СТ-75
Прерыватель мотора ДК 53
Катушка мотора Б114Б (115)
Свечи мотора А11 (14)
Генерирующее устройство мотора Г250Г1(3)
Стартер мотора СТ230А1

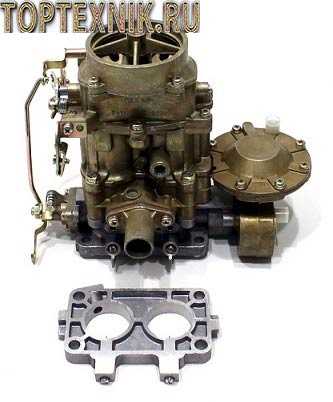

Карбюратор К126Б:

Вес двигателя ГАЗ 53 варьируется и связан с рядом факторов. Так, тяговая установка с заполненным смазкой контуром весит больше. Часто, применяя демонтаж, устройство снимают совместно с коробкой передач, в этом случае к весу коробки приплюсовывается вес трансмиссии. Учитывая выше сказанное, показатель колеблется в диапазоне 245-300кг.

Обслуживание двигателя Газ 53

Тяговая установка ГАЗ-53 относится к моторам с повышенным ресурсом. Двигатель надёжный, живучий, прост в починке и уходе. В то же время, что бы продлить срок эксплуатации, изделие нуждается в постоянном уходе. Проведение манипуляций гарантирует соответствие механизма установленным производителем требованиям.

К перечню мер относятся:

  • Замена смазки.

Значение характеризующее, сколько масла в двигателе ГАЗ 53, напрямую связано с работоспособностью агрегата. В мотор заливают минеральную, полусинтетическую и синтетическую смазывающую жидкость. Материал меняют через каждые 5000-10000км пробега.

Замена масляного фильтра:

  • Подтяжка крепления коллектора и головки остова.

Слабое место силовой установки – коллектор, фиксаторы которого регулируют каждые 30000км пробега и чаще. Аналогичные манипуляции делают с головкой остова.

  • Проверка уровня жидкости охлаждения.

Что бы характеристики двигателя оставались на «высоте», поддерживают нужный показатель охладителя в устройстве. Контроль делают перед каждым выездом машины. Силовая установка чувствительна к резкому перегреву, в конечном счёте, это становится причиной капитальной починки.

  • Контроль клапанов мотора.

Детали проверяют и контролируют после замены уплотнения головки остова. Так же действия совершают каждый раз, после серьёзных вмешательств в работу двигателя. Кроме того, контроль и настройку выполняют, если клапана издают характерный стук.

Регулировка клапанов:

  • Контроль уровня смазки.

Показатель проверяют каждый раз перед выездом. В случае, если жидкости не хватает, материал доливают в устройство до нужного показателя. Утечки относятся к частым неполадкам мотора, поэтому контроль и устранение проводятся систематически. Часто смазка «уходит» через задний сальник коленчатого вала, этому моменту уделяют внимание.

Кроме выше перечисленных процедур, следует не забывать о фильтрах, которые регулярно чистятся и, меняются при необходимости.

Доработка мотора Газ 53

Поскольку силовая установка ГАЗ-53 неприхотлива, с повышенным ресурсом, часто умельцы используют двигатель для тюнинга. Дополнительно стимулирует проведение работ доступность цены устройства и запасных частей. По этой причине владельцы предпочитают устанавливать мотор на другие машины, например «Газель» и «УАЗ».

Кажется, что для таких автомобилей двигатель не подходит по весовым и габаритным показателям. Но, благодаря использованию алюминия, мотор на самом деле весит относительно мало (230-270кг). Этот фактор не влияет негативно на ходовую часть, мотор помещается в пространстве под капотом, и совместим с этими автомобилями. Для адаптации под меняющиеся условия в конструкции изделий меняют некоторые элементы: крепления, охлаждения и тому подобное.

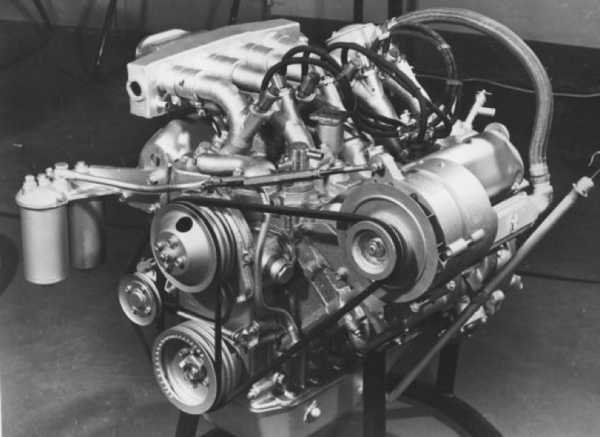

Улучшенный ГАЗ-53:

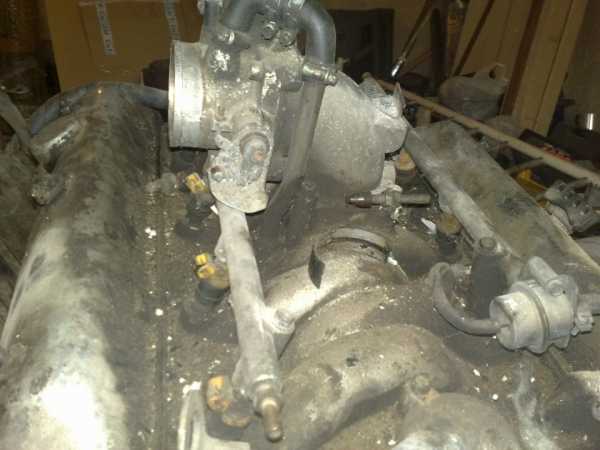

Востребованная доработка, это установка инжектора на силовой агрегат. Процедура требует знаний и умений, поскольку настроить двигатель под измененные показатели сложно. Штатный карбюратор не в состоянии сделать потребляемую смесь улучшенной консистенции, поэтому инжектор в этом случае актуален. К слову, попытки установить изделие на мотор предпринимались и со стороны завода. Так, в восьмидесятых годах модификации двигателей «504.10» и «5232.10» получили в штатной комплектации впрыск топлива. Инжекторный мотор отличался повышенной мощностью, экономичностью, увеличенным диапазоном настроек. Однако, в серийный выпуск эти двигатели не попали и большинству пользователей о модификациях ничего не известно.

toptexnik.ru

описание, характеристика, особенности, ремонт, тюнинг

Двигатель ЗМЗ 53 — это силовой агрегат, который устанавливался на легендарный Газон (ГАЗ 53). Выпускал движок Заволжский Моторный завод, который делает моторы для автомобилей ГАЗ и по этот день.

Достаточно высокие показатели и характеристики мотора сделали его популярным и любимым среди владельцев сельскохозяйственных предприятий. Двигатель простой в обслуживании и ремонте, а низкая стоимость запасных частей делает его популярность еще выше.

Технические характеристики

Двигатель ЗМЗ 53 имеет достаточно высокие технические характеристики. Производство моторов длилось более 30 лет, и в 1992 году конвейерная линия производящая силовые агрегаты была остановлена.

Случилось это в связи с появлением более улучшенного аналога — ЗМЗ-5231, а также морально устаревшей технологией. Конечно, была и более усовершенствованная версия с маркировкой ЗМЗ 53 11, которая выпускалась с 1983 года по 1993 год.

Итак, рассмотрим, технические характеристики двигателя ЗМЗ 53:

НаименованиеХарактеристика
МаркировкаЗМЗ 53
ТипБензин
Объем4,2 литров (4250 см куб)
Конфигурация, параметрV-образная
Количество цилиндров8
Количество клапанов16
Диаметр цилиндра92 мм
Степень сжатия7,6
Система впрыскаКарбюратор К-126Б
ОхлаждениеЖидкостное
Клапанный механизмOHV
Материал исполнения блока и головкиЧугун
Ресурс300 000 — 500 000 км пробега
Порядок работы цилиндров1-5-4-2-6-3-7-8

Двигатель оснащался 4-х ступенчатой коробкой передач. Также, в начале девяностых на ограниченную серию моторов устанавливались 5-ступенчатые КПП, что позволяло мотору поднять тяговые возможности.

Особенности и обслуживание

Поскольку, устройство двигателя ЗМЗ 53 достаточно простое, то и обслуживать его значительно проще остальных аналогов, таких как силовые агрегаты ЗИЛ. Плановое техническое обслуживание проводится каждые 15 000 км пробега.

Итак, чтобы увеличить ресурс силового агрегата необходимо правильно и главное вовремя проводить плановое техническое обслуживание. Многие автомобилисты не понимают, что должно входить в этот процесс. Итак, разберем, какие операции входят в плановое ТО:

  • Замена смазочной жидкости двигателя.
  • Замена фильтрующего элемента масла.
  • Регулировка клапанного механизма (каждые 30000 км).
  • Замена воздушного фильтра (спустя 25 000 км).
  • Диагностика свечей зажигания (каждые 20 000 км).
  • Проверка состояния газораспределительного механизм (через каждые 30 000 км пробега).

Если разобраться, то зачастую автомобилисты только меняют масла и фильтра Регулировка клапанов проводится только в том случае, если уже слышен характерный металлический звон.

Совет! Рекомендуются проводить плановое техническое обслуживание вовремя. Это позволит увеличить ресурс и двигатель до следующего капитального ремонта прослужит больше.

Ремонт мотора

Двигатель ГАЗ 53 считается одним из самых ремонтнопригодных, поскольку легко поддается восстановлению, а стоимость запасных частей — низкая. Но, как и другие старые моторы, этот двигатель все чаще нуждается в ремонте, особенно капитальном. Для начала стоит рассмотреть наиболее распространенные поломки, которые могут случиться с 53-м.

Ремонт водяного насоса

Ремонт водяного насоса на 53-м проводится по аналогии с Волгой. Чтобы отремонтировать помпу необходимо понимать, подлежит ли она ремонту. Показателем ремонтнопригодности узла является целостность и отсутствие выработке на корпусе крышки и внутри блока, где крепится вал на подшипниках.

Итак, если выработка отсутствует, то понадобятся следующие детали — вал водяного насоса, крыльчатка, а также сальник. Далее, стоит слить половину охлаждающей жидкости с системы и можно приступать к процессу восстановления.

  1. Демонтируем приводной ремень водяного насоса.
  2. Снимаем шкив привода помпы.
  3. Откручиваем болты крепления помпы к блоку цилиндров.
  4. Вытаскиваем вал, крыльчатку и сальник.
  5. С крышки необходимо вынуть вал с подшипником, а затем уплотнительный сальник.
  6. Сборку проводим в обратном порядке.

Замена масла

Заменить смазочную жидкость в моторе достаточно просто. Ждем, пока двигатель остынет. Находим сливное отверстие и подставляем под него тару в размере — 10 литров. Обычно в двигатель ЗМЗ 53 влезает 9,6 — 9,8 литра. Теперь, когда все готово, можно приступить непосредственно к выполнению работы по замене масла:

  1. Выкручиваем сливную пробку.
  2. Ждем, пока стечет масло.
  3. Закручиваем сливную пробку, заменив уплотнительное кольцо.
  4. Через заливную горловину, заливаем масло.

Как показывает практика, большое количество владельцев двигателя ЗМЗ 53, пользуется моторным маслом с маркировкой М-10 или М-10Г.

Оно прекрасно подходит для этого силового агрегата и имеет все необходимые технические и физические свойства, чтобы обеспечить нормальную работу и защиту деталей мотора.

Особенности капитально ремонта

Капитальный ремонт ЗМЗ 53 — нехлопотливая и достаточно простая работа. Поскольку двигателю минимум 25 лет с момента выпуска, то большинство из них уже давно гильзованы, что упрощает проведение капитального ремонта.

Итак, рассмотрим ремонтные размеры коленчатого вала для двигателя ЗМЗ 53:

Вид ремонтаТолщина, ммЭффективность по сравнению с новым
Ремонт № 10,2580-90%
Ремонт № 20,5070-75%
Ремонт № 30,7565-70%
Ремонт № 41,0050-55%
Ремонт № 51,2540-45%
Ремонт № 61,50Меньше 30%
Ремонт № 72,00Не применяется с 1995 года

Также, существуют и ремонтные размеры для расточки блока цилиндров:

Вид ремонтаРемонтная толщина цилиндра, ммЭффективность по сравнению с новым
Ремонт № 192,580-90%
Ремонт № 293,070-75%
Ремонт № 393,565-70%
Ремонт № 494,050-55%

Тюнинг и доработка

Многие знают, что двигатель ЗМЗ 53 используется в ежегодных гонках грузовых автомобилей. Так, владельцы Газона проводят доработку мотора, чтобы увеличить мощность или тяговые характеристики.

Для того, чтобы увеличить технические характеристики движка необходимо расточить цилиндры до размера 95,0 мм. При этом в блок цилиндров устанавливаются не простые поршни, а облегченные тюнинг версии, такие используются при доработке двигателя ЗМЗ 402. Также, рекомендуется заменить шатуны, втулки шатунов и клапанный механизм, на более легкий.

Для того, чтобы расточенный двигатель лучше функционировал, рекомендуется установить улучшенную систему охлаждения двигателя. Для этого необходимо поставить на автомобиль 3-х рядный алюминиевый радиатор и кит комплект силиконовой системы охлаждения.

Также, некоторые автолюбители устанавливают «улитку». Это специальный турбонаддув, который позволяет увеличить мощность двигателя на 20%. Стоимость такого изделия составляет 200-300 долларов. Еще один народный способ увеличить мощность силового агрегата — установка системы для впрыска воды и цилиндры.

Совет! Стоит понимать, что излишнее количество воды, может привести к гидроудару, что повлечет за собой капитальный ремонт мотора и все усилия тюнинга сведет на ноль. Поэтому, рекомендуется устанавливать электронную систему впрыска воды в цилиндры с дозатором.

Вывод

Двигатель ЗМЗ 53 — это легендарный советский мотор, который служил верой и правдой целому поколению. Даже сейчас использование этого силового агрегата можно найти на просторах полей в отделенных регионах СНГ. Легкое обслуживание и дешевый ремонт сделали этот силовой агрегат почти незаменимым.

avtodvigateli.com

Техническая характеристика двигателя ЗМЗ – 53 — МегаЛекции



Число цилиндров..................................................................................... 8

Порядок работы цилиндров……………………………………………1-5-4-2-6-3-7-8

Диаметр цилиндра, мм.......................................................................... 92

Ход поршня, мм...................................................................................... .80

Степень сжатия................................................................................... 6,7

Номинальная мощность (при 3800 об/мин), (л.с.)................................ 115

Максимальный крутящий момент (при 3800 об/мин), кгм.................. 29

Рабочий объем цилиндров двигателя, дм3 (л)....................................... 4,25

Минимальный удельный расход топлива, (г/(л.с.∙ч))............................. 235



Тип двигателя и его преимущества

Карбюраторные двигатели – наиболее массовые ДВС, применяемые на автомобильном транспорте, особенно легковом.

Преимуществами двигателя ЗМЗ – 53 как четырехтактного карбюраторного являются следующие показатели:

– более высокие и тяговые показатели по управлению с дизельными двигателями;

– меньшая масса двигателя;

– меньший шум работы двигателя;

– низкая стоимость изготовления;

Использование V-образной компоновки цилиндров упрощает конструкцию блока картера, а также вертикальное расположение удобно при обслуживании двигателя.



Форма камеры сгорания и тип смесеобразования

В двигателе ЗМЗ – 53 камеры сгорания в головке блока цилиндров компактные, полусферического типа, что обеспечивает высокое наполнение цилиндра свежим зарядом и высокая степень очистки от отработанных газов. Тип смесеобразования – внешний.

Блок и гильзы цилиндров

Блок цилиндров составляет одно целое с верхней половиной картера и отлит из высокопрочного алюминиевого сплава АЛ-9. Цилиндры представляют собой легкосъемные гильзы, отлитые из специального чугуна. Рабочая поверхность гильзы шлифуется и окончательно доводится чистота поверхности зеркала хонингованием.

Водяная рубашка в блоке охватывает гильзы цилиндров по всей их высоте, что улучшает охлаждение поршневых колец во время нахождения поршня в н.м.т. и несколько снижает температуру масла в системе смазки.



Повышенная жесткость блока цилиндров достигнута за счет снижения плоскости разъема с масляным картером на 60мм. ниже оси коленчатого вала.

В нижней части блока цилиндров расположены пять коренных подшипников коленчатого вала.



Головка цилиндров

Головки, являются крышками блока цилиндров, отлиты из алюминиевого

сплава АЛ-4.

В головке цилиндров двухрядное расположение клапанов управляемых одним верхним распределительным валом.

Впускные и выпускные каналы выполнены в отливке головки блока цилиндров отдельно для каждого клапана и расположены с противоположных сторон.

Седла впускных и выпускных клапанов вставные, изготовленные из жароупорного чугуна высокой твердости.



Группа поршня

Поршни отливают из высококремнистого алюминиевого сплава ЖЛС. Головка поршня цилиндрическая с выпуклым днищем. Юбка поршня в поперечном сечении овальная. В средней части поршня имеются две бобышки с отверстиями для поршневого пальца. Бобышки связаны с днищем поршня массивными ребрами, через которые на бобышки передается давление газов.

Ось отверстия под поршневой палец смещена на 1,5мм от диаметральной плоскости поршня в сторону расположения выпускных клапанов. Вследствие смещения отверстия под палец поршень постепенно, практически без удара, перемещается в пределах зазора между его юбкой и стенкой цилиндра при изменении направления движения в в.м.т. в начале рабочего хода.

Поршневые кольца – чугунные, изготавливаемые методом индивидуальной отливки. Для увеличения износостойкости поверхность верхнего компрессионного кольца покрыта слоем пористого хрома.

Поршневые кольца стальные, пустотелые, плавающие.



Группа шатуна

Шатуны стальные, кованые. Стержень шатуна двутаврового сечения. В верхнюю головку шатуна запрессована свертная втулка из бронзовой ленты, а в нижнюю, состоящую из двух частей, имеются тонкостенные взаимозаменяемые трехслойные вкладыши, изготовленные из сталебронзовой ленты.



Группа коленчатого вала

Коленчатый вал откован из стали и установлен в пяти коренных подшипниках. Для уменьшения нагрузки на коренные подшипники вал снабжен протевовесами , откованными как одно целое с валом. Шейки вала закалены током высокой частот

на глубину 3-5,5мм.Смазка от коренных подшипников к шатунным подводится по просверленным каналам.

На переднем конце коленчатого вала установлены на сегментных шпонках ведущая распределительная звездочка, ведущая шестерня привода масляного насоса и распределителя зажигания, маслоотражатель и шкив коленчатого вала, которые прижаты храповиком ввернутым в конец вала.

Конец коленчатого вала, выходящий из заднего коренного подшипника, уплотнен сальником. В центральном отверстии торцевой шейки коленчатого вала установлен шарикоподшипник, во внутренне кольцо которого входит конец первичного вала коробки передач. На торцевой шейке коленчатого вала прикреплен шестью болтами маховик.

Маховик отлит из серого чугуна. На обод маховика напрессован с нагревом стальной зубчатый венец, служащий для пуска двигателя стартером.



Система питания топливом

В систему питания двигателя входят:

– топливный бак емкостью 105л. изготовлен из освинцованной листовой стали;

– топливопровод для подачи топлива от топливного бака к карбюратору состоит из отдельных трубок, соединяющих бак с насосом и насос с карбюратором;

– топливный насос, состоящий из трех частей, отлитых из цинкового сплава, и расположенный по центру двигателя, и приводится в действие эксцентриком распределительного вала посредством толкателя;



– воздухоочиститель может устанавливаться двух видов воздухоочистителя с сухим сменным фильтрующим элементом и инерционно-контактным воздухоочистителем, оборудованным масляной ванной;

– впускной трубопровод изготовлен из алюминиевого сплава в нем процесс приготовления горячей смеси, поступающей в цилиндры двигателя, начатый в карбюраторе, продолжается, где горячая смесь подогревается для лучшего испарения топлива.

– карбюратор на двигателе установлен двухкамерный, вертикальный К-126Б с падающим потоком смеси и с двухступенчатым распыливанием бензина.



Система выпуска

Отработавшие газы удаляются из цилиндров двигателя в атмосферу через сдвоенную выпускную систему, которая состоит из выпускного трубопровода двигателя, выполненного таким образом, что выпуск газов из цилиндров осуществляется попарно в две отдельные трубы, которые затем соединяются в общий трубопровод, что позволило добиться необходимого изменения давления у выпускных клапанов, способствующего улучшению очистки и повышению коэффициента наполнения цилиндров, что в свою очередь, улучшило мощностные параметры двигателя; (выпускной трубопровод отлит из серого чугуна) глушителя, в котором глушение шума отработавших газов происходит в результате снижения энергии потока и выравнивания колебаний давления.




Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru

Двигатели V8 ЗМЗ конструкция, характеристики, история разработки

По состоянию на конец 50-х годов стало понятно, что существующие модели нижневальных двигателей ЗМЗ не могут удовлетворять возрастающие требования автомобильной промышленности СССР. В первую очередь это казалось представительских автомобилей. Именно поэтому первый “газовский” V-образный восьмицилиндровый двигатель появляется на автомобиле ГАЗ-13 “Чайка”. 5.5 литровая полностью алюминиевая восьмерка поражала передовой на тот момент конструкцией. Так американцы освоили алюминиевые восьмерки почти на десятилетие позже. С 5,5 литров рабочего объема снималось 195 лошадиных сил, на то время очень солидный результат. Запитывал бензином этот двигатель карбюратор К-113. Появился этот двигатель в 1959 году. Также устанавливался на автомобиль для спецслужб ГАЗ-23 (спецверсия ГАЗ-21). Коробка передач с этим двигателем использовалась 3 ступенчатая автоматическая.

После производства первых двух тысяч двигателей он был модернизирован – внедрен более жесткий блок, иной конструкции водяной насос и другие эволюционные изменения. Так была снижена токсичность выхлопа, степень сжатия была повышена до 8.5 – посему полагался бензин с октановым числом не менее 92. Для правительственных машин это была не проблема. Четырехкамерный карбюратор модернизировали и присвоили ему индекс К-114. Также на двигателе был применен двухсекционный масляный насос для раздельной системы смазки. Также был применен коленчатый вал улучшенной конструкции.

На основе ЗМЗ-13 разработали дефорсированный вариант для работы на бензине А-76, для военной техники – БРДМ-2, экспериментальный грузовик ГАЗ-33. Мотор получил название ЗМЗ-41. Его конструктивными отличиями стали: пониженная степень сжатия 6.7, вакуумный ограничитель оборотов, карбюратор К-126М (двухкамерный с параллельным открытием дросселей).

Технические характеристики двигателей ЗМЗ 13-й серии (диаметр цилиндра 100 мм, ход поршня 88 мм, рабочий объем 5529 см. куб., поршневые пальцы имеют диаметр 28 мм.)

ЗМЗ-13:

максимальная мощность: 195 л.с. при 4400 об/мин

максимальный крутящий момент: 412 Нм при 2000-2500 об/мин

ЗМЗ-41:

максимальная мощность: 140 л.с. при 3400 об/мин

максимальный крутящий момент: 353 Нм при 2000-2500 об/мин


Для массового использования нужна была более экономичная версия с меньшим рабочим объемом в начале 60-х годов разработан двигатель 53-й серии (от индекса грузовика ГАЗ-53 на котором в первую очередь применялся). Данный двигатель отличался уменьшенным до 4.25 литра рабочим объемом и максимальной мощностью соответственно 115 лошадиных сил. Диаметр цилиндра составил 92 мм, рабочий ход поршня 80 мм. В системе питания применялся ограничитель максимальных оборотов. Поршневые пальцы имеют диаметр 25 мм.

В начале 80-х двигатель претерпел серьезную модернизацию, так был установлен одноуровневый впускной коллектор, высокотурбулентные камеры сгорания, повышена степень сжатия до 7.6. Система смазки становится полнопоточной, а маслянный фильтр получает картриджный сменный элемент. Все это повышает КПД двигателя, повышает его мощность и крутящий момент. Карбюратор заменяют на К-135.

Технические характеристики двигателей ЗМЗ 53-й серии:

ЗМЗ-53а:

максимальная мощность: 115 л.с. при 3400 об/мин

максимальный крутящий момент: 284 Нм при 2000-2500 об/мин

степень сжатия 6.7

карбюратор: К-126Б

ЗМЗ-66-06:

максимальная мощность: 120 л.с. при 3400 об/мин

максимальный крутящий момент: 294 Нм при 2000-2500 об/мин

степень сжатия 7.6

карбюратор: К-135



В середине 70-х потребовалась модернизация двигателя ЗМЗ-13 для нового лимузина ГАЗ-14, двигатель получает индекс ЗМЗ-14. Созданный на базе ЗМЗ-13 он имеет целый ряд конструктивных отличий. Таких как гидрокомпенсаторы зазоров клапанов, коленчатый вал с демпфером крутильных колебаний, измененный распределительный вал с иными фазами ГРМ, впускной коллектор по два карбюратора, новый выпуск, двухкарбюраторная система питания из двух К-114, экранированная система зажигания с дублирующими узлами, полнопоточная система смазки со сменным фильтрующим элементом.

Технические характеристики двигателей ЗМЗ 14:

ЗМЗ-14:

максимальная мощность: 220 л.с. при 4400 об/мин

максимальный крутящий момент: 450 Нм при 2800 об/мин

степень сжатия 8.5

октановое число бензина 95-98

gaz24.info

Двигатель ЗМЗ 511: характеристики, неисправности и тюнинг

Еще в восьмидесятые годы прошлого века началась активная разработка нового мощного и одновременно экономичного бензинового двигателя, который предназначался для автомобилей средней грузоподъемности. В итоге был разработан V-образный восьмицилиндровый карбюраторный бензиновый двигатель ЗМЗ 511, имеющий верхнее расположение клапанов и блоки с развалом цилиндров в 90 градусов.

Благодаря своей достаточно простой конструкции этот силовой агрегат отличался надежностью, простотой в обслуживании и долговечностью. При условии правильной эксплуатации двигателя ЗМЗ 511, он может пройти без капитального ремонта 200-250 тысяч километров пробега. Этот мотор отличается великолепной топливной экономичностью, а благодаря своим техническим характеристикам пользовался популярностью и устанавливался на различные среднетоннажные грузовики.

Характеристики

Мотор семейства ЗМЗ 511 имеет следующие технические характеристики:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЗНАЧЕНИЕ
КонфигурацияV
Число цилиндров8
Рабочий объем, л4.254
Диаметр цилиндра, мм92
Ход поршня, мм80
Степень сжатия7.6
Количество клапанов на цилиндр2
Газораспределительный механизмOHV
Порядок работы цилиндров1-5-4-2-6-3-7-8
Номинальная мощность двигателя при частоте вращения коленчатого вала92 кВт (125 л. с.) при 3400 об/мин
Максимальный крутящий момент при частоте вращения коленчатого вала294 Н•м / 2000-2500 об/мин
Система питанияКарбюратор К135
Рекомендованное минимальное октановое число бензина76-80
Экологические нормыЕвро 0
Вес, кг262
Расход топлива13 литров на ГАЗ 53

Двигатель устанавливается на следующие автомобили ГАЗ-53 и ГАЗ-3307.

Описание

Особенностью ЗМЗ 511 двигателя является использование высокотурбулентной камеры сгорания и винтовых впускных каналов. Тем самым обеспечивается максимальное сгорание топлива, улучшение характеристик работы двигателя на низких оборотах и уменьшении расхода бензина.

  1. Блок цилиндров выполнен из прочного алюминия и имеет специальный усиленный фланец, что гарантирует максимальную долговечность.
  2. Компрессионные поршневые кольца изготовлены из высокопрочного чугуна.
  3. Клапанная система ЗМЗ 511 также отличается надежностью и простотой в обслуживании.
  4. Этот мотор для соответствия его жестким требованиям экологичности получил систему рециркуляции отработанных газов. Тем самым удалось значительно снизить показатели выбросов СО2 в атмосферу.
  5. Этот силовой агрегат имеет мощность 92 (модернизированный вариант – 125) лошадиных сил при 3200 оборотов двигателя в минуту.
  6. ЗМЗ 511 разрабатывался для использования с низкооктановым топливом, что позволяет обеспечить уверенную работу двигателя при использовании бензина А-76.
  7. Отметим также и неприхотливость в обслуживании, что позволило увеличить межсервисный интервал. Кроме замены масла каждые 20 тысяч километров этот двигатель не требует какого-либо существенного обслуживания. ГРМ выполнен на основе 1го распределительного вала, который расположен у основания развала блока. Привод распредвала — шестеренчатый от коленвала, шестерни находятся на передней стенке блока и закрыты крышкой. От распредвала к головкам проложены штанги, которые обеспечивают привод коромысел и клапанов. Необходимость вскрывать мотор возникает лишь при пробегах более 300 тысяч километров.
  8. Конструкция силового агрегата отличается простотой, что и объясняет надежность двигателя. Алюминиевый блок с двумя ГБЦ имеет угол развала в 90 градусов. Для повышения надежности отдельные элементы, которые подвергаются максимальной термической нагрузке, отлиты из усиленного чугуна, который имеет повышенную устойчивость к термическому воздействию, что полностью исключает повреждение мотора по причине перегрева.
  9. Усилен также ведомый диск у сцепления, что необходимо для моторов повышенной мощности. Также этот силовой агрегат имеет видоизмененную конструкцию подушек двигателя, что уменьшает вибрацию.
  10. Верхнеклапанная конструкция мотора ЗМЗ 511 обеспечивает максимальную стабильность и долговечность силового агрегата. Этот мотор отличается простотой в обслуживании и может пробежать без капитального ремонта порядка двухсот тысяч километров.

Неисправности

НЕИСПРАВНОСТЬПРИЧИНА
Появление стука клапанов при увеличении оборотовПричиной подобного может быть использование некачественного бензина, который приводит к прогоранию клапанов. Профилактикой подобных проблем является использование качественного топлива, а ремонт заключается в замене поврежденных элементов.
Недостаточное давление в системе смазкиВышел из строя масляный нанос или же по причине использования некачественного масла загрязнились каналы внутри двигателя, по которым движется смазка. Ремонт в данном случае заключается в замене масляного насоса и фильтра. При необходимости выполняется очистка всех внутренних масляных каналов. Выполняется эта работа при помощи специального чистящего масла.
Уменьшение тяги двигателяУменьшение тяги двигателя может происходить по различным причинам. Слабое место двигателя – это деформация впускного коллектора, что происходит на автомобилях, имеющих пробег более 300-400 тысяч километров. Ремонт поврежденного впускного коллектора заключается в его замене.
Появление протечек масла в нижней части двигателяЕще одним слабым местом этого двигателя является задний коренной подшипник. Он регулярно протекает, что приводит к значительной потере масла. Ремонт затрудняется труднодоступным расположением заднего коренного подшипника, чтобы заменить его, необходимо снимать всю металлическую защиту двигателя.
Протечки масла в верхней части двигателяВ данном случае проблема стандартна – это прокладка головки блока цилиндров, которая со временем дубеет и начинает пропускать масло. Ремонт – замена прокладки. Одновременно проводится осмотр состояния клапанов и их очистка.
Регулярно увеличивается до максимума температура охлаждающей жидкостиПричиной подобной проблемы является выход из строя термостата и помпы, которая отвечает за движение теплоносителя в системе охлаждения. При ремонте первоначально демонтируют термостат, проверяют его работоспособность и при необходимости проводят его замену. Еще одним слабым местом является помпа системы охлаждения, которую при поломке необходимо заменить.

Тюнинг

Мощность силового агрегата составляет 92 лошадиных силы при частоте вращения в 3200 оборотов в минуту.

Мотор с объемом в 4,25 литра имеет солидный запас по увеличению мощности.

Необходимо сказать, что даже такой капитальный тюнинг ЗМЗ 511 ресурс двигателя практически не изменяет.

  1. Отдельные умельцы путем полной переточки мотора и установки на него турбины поднимают мощность до уровня в 200 лошадиных сил.
  2. Изменение работы карбюраторной системы является популярной разновидностью тюнинга. Даже одна перенастройка карбюратора способна дать прибавку в 4-5 лошадиных силы. Стоит лишь понимать, что достигается подобная прибавка мощности исключительно за счет увеличения обогащения смеси. В итоге увеличивается расход топлива, что зачастую критично при использовании автомобиля для дальних перевозок грузов.
  3. Большой популярностью пользуется установка на мотор ЗМЗ 511 специальных инжекторов, что позволяет оптимизировать расход топлива и улучшает поведение автомобиля на низких оборотах двигателя. Рекомендуем использовать инжекторы от других моделей ГАЗов.
  4. Использование облеченного проточенного маховика может дать дополнительно 3-5 лошадиных силы, в зависимости от конкретного варианта маховика. Следует лишь помнить о том, что такая чрезмерная проточка может привести к ухудшению прочности этого элемента, а сам двигатель начинает нестабильно работать под минимальной нагрузкой.
  5. Использование облегченных поршней и коленвала позволяет добавить еще около десяти лошадиных сил. Отметим лишь, что подобный глубокий тюнинг не пользуется популярностью, так как данные работы отличаются повышенной сложностью, а эффект в виде десяти дополнительных лошадиных сил не приводит к кардинальному улучшению поведения автомобиля. Такой глубокий тюнинг будет оправдан в тех случаях, когда проводится капитальный ремонт двигателя и его восстановление после серьезных поломок.
  6. Установка турбины на двигатель ЗМЗ 511 станет самым радикальным и достаточно действенным способом повышения мощности двигателя. Необходимо лишь правильно определить характеристики используемых турбо систем, что и позволит повысить мощность силового агрегата без потери ресурса силового агрегата.
  7. Учитывайте, что тюнинг ЗМЗ 511 с использованием турбо должен выполнять профессиональный специалист, что и позволит вам избежать каких-либо проблем с надежностью и работоспособностью мотора.
  8. Повысить мощность двигателя ЗМЗ 511 можно путем установки модернизированной выхлопной системы, что добавит еще около 5-8 лошадиных сил. Используемая изначально выхлопная система придушивает двигатель и уменьшает его мощность. Вырезав несколько банок и поставив прямой выхлоп, вы сможете увеличить мощность мотора, что неизменно скажется на динамике автомобиля. Помните лишь о том, что в данном случае могут ухудшиться показатели экологичности и шумности автомобиля.

dvigatels.ru

Новый инжекторный V8 ЗМЗ-5245.10 Апгрейд советской классики

Приветствую всех! Начинаю публиковаться на Конте, и пробной статьёй будет обобщённый материал о новом Российском моторе, похожие по содержанию статьи есть в моём блоге на драйв2.

Что официально говорят о новом моторе:

Рады сообщить о начале производства интересной модификации старого доброго двигателя, начинающего свою историю с ГАЗ-53 и ГАЗ-66.

Это новый инжекторный трехтопливный двигатель V8 ЗМЗ-5245.10. Т.е. он имеет модификации для работы на бензин + природный газ, бензине и бензин + пропан-бутан.

Двигатель ЗМЗ–5245.10 и его исполнения экологического класса 5 первоначально нацелены для установки на автобусы ПАЗ-3203, ПАЗ-3205, ПАЗ-3206 и их модификации, производства «Павловского автобусного завода».

Двигатель ЗМЗ-5245.10 и его исполнения восьмицилиндровые, V – образные, оборудованы комплексной микропроцессорной системой управления подачи топлива и зажиганием. Электронный блок управления Микас.

Что ж, любопытно.

Вот что стало понятно из руководства по эксплуатации, а также из разговора с инженером завода:

Распредвал с большим подъёмом кулачка, но с более узкими фазами, как по полной фазе, так и по рабочей. При неизменной мощности и оборотах, это означает лучшую продуваемость впускного тракта относительно предыдущего мотора.

Добавили гидрокомпенсаторы в коромысла.

Внесено достаточно много доработок которые освежили мотор.

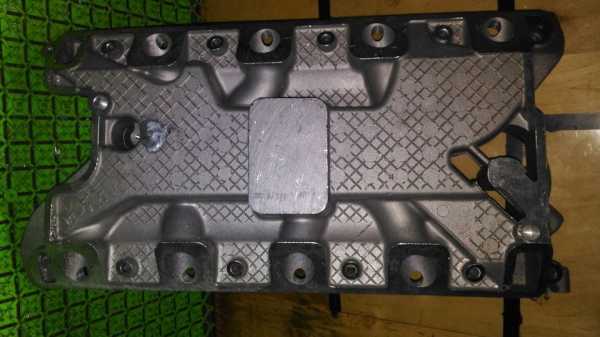

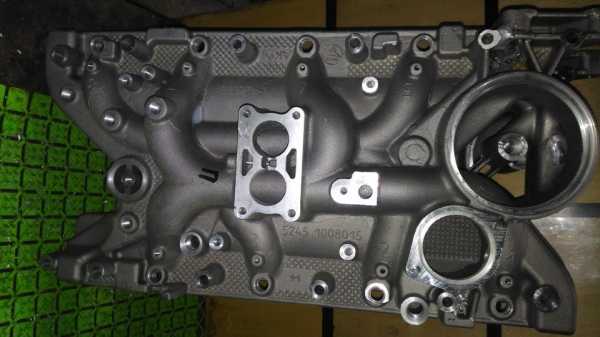

Другой коллектор, фото непосредственно с производства:

Коллектор поддерживает установку как карбюратора, так и инжектора. Это сделано для обратной совместимости со старыми моторами, где коллектор совершенно дрянной. В этом повинна модернизация 80-х.

И что самое интересное, точно такой же коллектор стоял на моторе ЗМЗ-505, ставившийся на спец Волгу для КГБ. Разница только в размерах, волгин коллектор шире и имеет площадку под 4-хкамерный карб.

По соотношению литр-оборот-мощность:

самый первый чайкин 14-й инжектор 1972г.(про него будет статья), 5,53литра на 4600об\мин = 25438

новый паз-инж 4,67литра х 3200об\мин = 14944

мощность пазо-инжа должна составлять 59% от инжектора 72 года, где было 238 лошадей брутто, значит паз должен иметь мощность 140 лошадей, а по графику 135-138, всё более менее сходится.

Теперь о грустном

Это траты завода на линейку новых моторов, а точнее на 2 мотора, на этот и на обновление  рядных 400-х змз.

Товарищи чиновники, куда деньги пошли? )))

Вот например, мотор предыдущей модели(обр. 80-х) переделанный умельцем 7 лет назад, в инжекторную версию.

По расчётам, выше 200 сил.

А вот такой же мотор, переделанный в питерском тюнинг-ателье.

240л\с вместо 100-110, недурная прибавка

А вот легендарный Чайкин инжектор, целых 270 сил, и это середина 70-х

Но даже в конце 90-х на заводе испытывали инжекторный пазомотор в 180л\с, с более продвинутым коллектором, чем сейчас в серию пойдёт.

У него ресивер в развале блока.

Но радует, что вообще хоть что то своё продолжаем выпускать и осваивать, это единственный отечественный мотор такого класса.

cont.ws

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
