Боевую машину десанта БМД-1 создавали специально для использования в воздушно-десантных войсках. Она была принята на вооружение в 1969 г. и могла десантироваться парашютным или посадочным способом с самолетов типа Ан-12. Компоновка машины проектировалась с учетом более эффективного размещения в ней стрелков. Корпус можно условно разделить на три части: отделение управления, центральное и моторно-трансмиссионное, расположенное в корме. Над МТО надгусеничные ниши образовывают тоннель, ведущий к кормовому люку.

БМД-1 — видео

Для сварки корпуса использовали броневой алюминиевый сплав, башня изготавливалась из стальной брони. Лобовые листы способны были выдержать воздействие 12,7-мм пуль. В носовой части наблюдалось сужение, а потому ее поперечное сечение имело Т-образную форму с развитыми надгусеничными нишами. Машины была оборудована системой коллективной защиты от ОМП, состоящей из прочной и герметичной конструкции корпуса и башни, прибора радиационной и химической разведки ГО-27, фильтровентиляционной установки, механизма остановки двигателя и системы вытяжной вентиляции. Кроме того, на БМД-1 установили противопожарное оборудование, включающее автоматическую установку ППО с системой термодатчиков, находящихся в МТО, и ручного огнетушителя ОУ-2.

БМД-1 оснащена V-образным шестицилиндровым четырехтактным дизельным двигателем 5Д-20 жидкостного охлаждения. Система питания воздухом отличается устройством воздухозабора, включающего два кинематически связанных клапана, которые попеременно перекрывают забор воздуха снаружи БМД-1 и из боевого отделения. Эта мера существенно увеличивает безопасность движения на плаву. Кроме того, в холодное время года осуществляется подогрев всасываемого двигателем воздуха. Эжекционная система охлаждения обеспечивает отсос пыли из воздухоочистителя и вентиляции МТО. Здесь же находится механизм автоматического действия защиты двигателя от попадания воды, который не допускает жидкость в цилиндры дизеля при его остановке во время преодоления водной преграды или мойки.
Ходовая часть включает механическую трансмиссию, состоящую из однодискового фрикциона сухого трения, простой коробки передач (4 переднего и 1 заднего хода), а также по 5 опорных и 4 поддерживающих катка по каждому борту. Индивидуальная гидропневматическая подвеска состоит из 10 пневматических рессор. Ведущие колеса расположены сзади, а направляющие — впереди. Стальные мелкозвенчатые гусеницы натягиваются посредством кривошипного механизма натяжения с электрогидравлическим приводом. Движение машины по воде осуществляется с помощью водометного движителя, который состоит из двух водометов с заслонками. Откачка воды производится с помощью двух насосов с электродвигателями.

Основное вооружение у БМД-1 такое же, как и у БМП-1, — 73-мм гладкоствольная пушка 2А28 с концентрически расположенными противооткатными устройствами, находящаяся в одноместной сварной вращающейся башне. Боекомплект орудия составляют 40 выстрелов, размещенных на вращающемся конвейере и подающихся на линию заряжания посредством электрического привода. При этом используются электрические и ручные приводы наведения. С пушкой спарен 7,62-мм пулемет ПКТ. Пулеметный боекомплект составляют 4000 патронов. На башне смонтирован пусковой кронштейн для ПТУР 9М14М «Малютка», управление которым производится изнутри машины.

БМД-1 оснащена комбинированным прицелом 1ПН22М1, шестью перископическими приборами ТНПО-170, двумя перископическими обогреваемыми приборами наблюдения ТНПП-220, перископическим бинокулярным беспроводным прибором ТВНЕ-4, перископическим прибором МК-4С. Машина также оборудована радиостанцией Р-123 и ТПУ Р-124 на пять абонентов.
На основе БМД-1 разработан плавающий бронетранспортер БТР-Д, который транспортируется парашютным и парашютно-реактивным способами и предназначен для перевозки личного состава, в частности, раненых, а также вооружения, боеприпасов, горюче-смазочных материалов и т. п.

Тактико-технические характеристики БМД-1

Масса 7,6 т
Длина 5,45 м
Высота 1,97 м
Ширина 2,63 м
Бронирование 12 — 32 мм
Максимальная скорость 60 км/ч
Запас хода 500 км
Экипаж / десант 2 / 5 чел.
Вооружение 73-мм орудие 2А28 «Гром»,
7,62-мм пулемет ПКТ, ПТРК «Малютка»
Тип двигателя 5Д-20
Мощность двигателя 240 л. с.



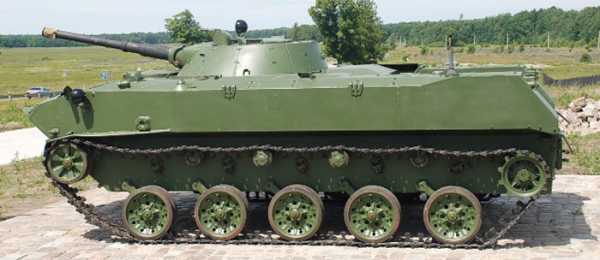

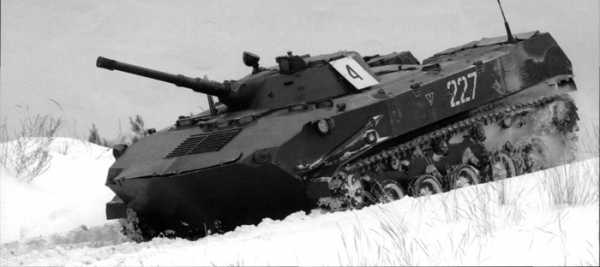

Фото БМД-1

Источник



Это интересно

info-leaks.ru

БМД-1 Википедия

БМД-1

БМД-1 106-й гв. вдд.
Классификация Боевая машина десантная
Боевая масса, т 7,2
Компоновочная схема совмещённые боевое, десантное и отделение управления спереди, моторно-трансмиссионное сзади
Экипаж, чел. 2
Десант, чел. 5
Годы производства 1968—1987
Годы эксплуатации с 1968
Количество выпущенных, шт. около 3800
Основные операторы
Длина корпуса, мм 5400
Ширина, мм 2630
Высота, мм 1620—1970
База, мм 2800
Колея, мм 2380
Клиренс, мм 100—450
Тип брони катаная алюминиевая АБТ-101
Лоб корпуса (верх), мм/град. 15 / 75°
Лоб корпуса (середина), мм/град. 32 / 47°
Лоб корпуса (низ), мм/град. 10 / 70°
Борт корпуса (верх), мм/град. 23 / 0°
Борт корпуса (низ), мм/град. 20 / 0°
Корма корпуса (верх), мм/град. 15 / 38°
Корма корпуса (низ), мм/град. 20 / 9°
Днище, мм 12
Крыша корпуса, мм 10—12
Лоб башни, мм/град. 22 / 42°
Борт башни, мм/град. 18 / 33°
Корма башни, мм/град. 12 / 21°
Крыша башни, мм 5
Калибр и марка пушки 73-мм 2А28 «Гром»
Тип пушки Гладкоствольное орудие
Длина ствола, калибров 29
Боекомплект пушки 40
Углы ВН, град. −4…+30°
Углы ГН, град. 360°
Прицелы ТНПП-220, перископический дневной и ночной пассивный 1ПН22М1
Пулемёты 3 7,62-мм ПКТ
Другое вооружение 3 ПТУР 9М14М
Тип двигателя
5Д20
Марка 5Д20
Тип дизельный
Объём 15 900 см3
Максимальная мощность 240 л. с., при 2400 об/мин
Максимальный крутящий момент 931 Н·м, при 1500 об/мин
Конфигурация V6
Цилиндров 6

ru-wiki.ru

первые шаги к БМД-1 » Военное обозрение

В начале шестидесятых годов командование воздушно-десантных войск потребовало от промышленности создать специализированную боевую машину. Боевая машина десанта (БМД) должна была иметь высокую подвижность и мощное вооружение. При этом главным качеством перспективной техники была возможность перевозки и десантирования с существующих военно-транспортных самолетов.

На этапе формирования требований к новой боевой машине нередко высказывались сомнения в самой возможности создания техники с подобными возможностями и минимальными габаритами. Тем не менее, командующий ВДВ генерал-полковник В.Ф. Маргелов смог убедить противников проекта в его необходимости. Согласно окончательным требованиям, новая БМД должна была иметь характеристики на уровне боевой машины пехоты БМП-1. Возможности самолетов Ан-12 сказались на требованиях к габаритам и весу машины. Так, боевой вес БМД с парашютной системой не должен был превышать 12 тонн.

В исследовательских работах по теме перспективной БМД были заняты несколько предприятий, в том числе Волгоградский тракторный завод. В 1964 году волгоградские инженеры закончили работу над двумя вариантами эскизного проекта боевой машины. Оба варианта разрабатывались в рамках одного проекта «Объект 915» и поэтому имели несколько общих черт. В двух вариантах проекта предусматривалось использование одного и того же двигателя, а также схожих компоновочных решений.

В двух эскизных проектах предлагалось разместить боевое отделение в средней части бронированного корпуса, а моторно-трансмиссионное – в корме. Различия в компоновке заключались в размещении экипажа и десанта. В первом варианте проекта три десантника располагались в передней части корпуса и могли использовать пулеметные установки. За местами трех десантников разместили боевое отделение, в котором предполагалось оборудовать рабочие места механика-водителя и командира-наводчика. Поскольку место механика-водителя перенесли во вращающуюся башню, его оборудовали специальным поворотным механизмом, предназначенным для сохранения положения вне зависимости от угла поворота башни. Подобные механизмы разрабатывались для некоторых предыдущих проектов легкой бронетехники. За боевым отделением удалось поместить еще два сиденья для десантников. Для посадки и высадки десант мог воспользоваться люками в крыше и корме корпуса.


Второй вариант проекта «Объект 915» был менее смелым в отношении примененных идей. Рабочее место механика-водителя поместили в носовой части корпуса. Слева от него предусмотрели сиденье командира, справа – десантника. Командир и десантник располагали пулеметными установками. В качестве комплекса вооружения второго варианта БМД использовали башню, заимствованную у БМП-1. Между боевым и моторно-трансмиссионным отделением поместили три сиденья для десантников. Набор люков в корпусе соответствовал первому варианту.

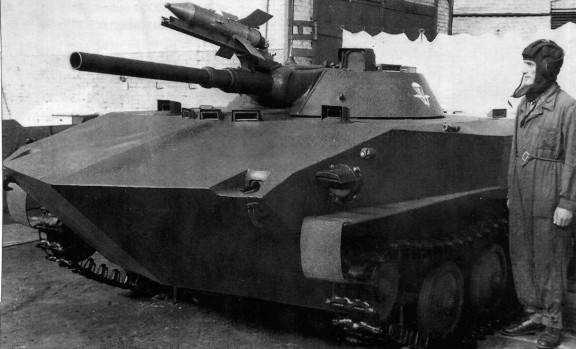

По результатам сравнения двух вариантов наиболее выгодным был признан первый. В апреле 1964 года был собран макет перспективной БМД «Объект 915» первого варианта, в котором механик-водитель располагался в боевом отделении. Несмотря на сравнительную сложность подобного расположения рабочего места водителя, в то время оно рассматривалось как удобное и перспективное техническое решение. В таком случае механик-водитель должен был следить за дорогой через перископические наблюдательные приборы, расположенные на крыше башни. Это положительно сказывалось на обзоре при движении как по суше, так и по воде. Тем не менее, были выявлены определенные проблемы психологического характера: привыкание к работе во вращающейся башне могло вызывать большие затруднения.

Сравнение высот танка ПТ-76 и полноразмерного макета БМД «Объект 915» (второй вариант) в положении при минимальном клиренсе, 1965 г

Строительство макета позволило определить плюсы и минусы новой компоновки, а затем доработать ее. В дальнейшем разработка проекта «Объект 915» велась путем развития первого эскизного проекта. Таким образом, в техническом проекте корпус перспективной БМД разделялся на три отсека. В передней части машины предусмотрели три сиденья для десанта, три пулеметные установки с пулеметами ПКТ, аккумуляторные батареи, стеллажи для коробок боекомплекта и части ЗИП. В средней части корпуса расположили боевое отделение с вращающейся башней. Слева от вооружения в башне поместили поворотную платформу с рабочим местом механика-водителя. Для наблюдения за обстановкой над платформой предусмотрели небольшую башенку с приборами ТНПО-170. Один из них можно было заменить прибором ночного видения ТВМ-26. Справа от вооружения в башне поместили сиденье командира и набор прицельного оборудования. Смотровые приборы командира были аналогичны приборам водителя. Там же, справа от вооружения, предусмотрели место для боеукладок орудия, пулемета и ракетного комплекса.

Сразу за боевым отделением, перед моторной перегородкой находились два сиденья для десантников и стеллажи для боекомплекта. Рядом с местами десантника находились шаровые установки для ведения огня из автоматов. Для посадки и высадки десантников в кормовом листе боевого отделения должен был находиться сравнительно крупный люк. В крышке люка также предусмотрели наблюдательный прибор и шаровую установку для стрельбы из автомата.

В кормовой части корпуса разместили дизельный двигатель УТД-20А мощностью 250 л.с. Примечательно, что двигатель для «Объекта 915» имел меньшую мощность в сравнении с базовым УТД-20, примененным на БМП-1. Перспективная боевая машина десанта получалась почти вдвое легче машины пехоты, что позволило выбрать двигатель меньшей мощности. 250-сильный дизель УТД-20А обеспечивал оптимальное соотношение удельной мощности и расхода топлива. Внутри корпуса удалось разместить несколько топливных баков общей емкостью 400 литров. Расчетный запас хода достигал 500 километров.

При разработке бронированного корпуса для БМД «Объект 915» волгоградские конструкторы применили наработки, полученные в ходе проекта экспериментального плавающего танка «Объект М906». Предполагалось широко использовать сплавы алюминия, которые позволяли снизить массу бронекорпуса до 1,5 тонны. Стальной корпус с аналогичным уровнем защиты получался на 500-550 кг тяжелее. Лобовые детали корпуса и башни новой машины десанта обеспечивали защиту от пуль калибра 14,5 мм при стрельбе с любой дистанции. Борт защищал экипаж и агрегаты от 7,62-мм пуль на расстоянии 400 м. Интересен тот факт, что одновременно с алюминиевым корпусом разрабатывался стальной. При массе около 2,5 тонн он обеспечивал больший уровень защиты.

Ходовая часть БМД «Объект 915» использовала регулируемую пневматическую подвеску. На каждом из бортов машины имелись шесть опорных катков с пневматической рессорой, гидравлическим амортизатором и ограничителем хода катка. Также на каждом борту БМД предусмотрели по три поддерживающих ролика, направляющее колесо с гидравлической системой натяжения гусеницы, а также ведущее колесо с цевочным зацеплением. Использование пневматической подвески позволило создать систему изменения клиренса. На рабочем месте механика-водителя предусмотрели пульт управления, при помощи которого он мог изменять клиренс в пределах от 100 до 450 мм и регулировать натяжение гусеницы.

В требованиях к проекту значилось пересечение водных преград вплавь. Герметичный корпус имел хороший запас плавучести (порядка 60%), что можно было использовать для перевозки дополнительного груза весом около 2 тонн. Для передвижения по воде в моторно-трансмиссионном отделении разместили два водомета. Расчеты показывали, что «Объект 915» сможет плавать со скоростью до 12 км/ч.

Для упрощения конструкторских работ боевую машину десанта «Объект 915» в первом варианте проекта оснастили башней, разработанной для легкого танка «Объект 911Б». В результате этого главным вооружением новой БМД стало гладкоствольное орудие 2А28 «Гром» калибра 73 мм. В одной установке с пушкой предполагалось монтировать пулемет ПКТ. На крыше башни предусмотрели пусковую установку противотанковых ракет комплекса 9М14 «Малютка». Таким образом, комплекс вооружений перспективной машины десанта полностью удовлетворял требованиям заказчика относительно унификации оружия с БМП-1. Для наведения орудия и пулемета командир мог использовать комбинированный (дневной и ночной) прицел ПКБ-62. Углы вертикальной наводки составляли от -3° до +20°.

Три пулемета, размещенные в передней части корпуса, оснащались перископическими прицелами и перекрывали широкий сектор передней полусферы. Все три пулеметные установки позволяли вести огонь в горизонтальном секторе шириной 35°. Допустимые углы возвышения – от -3° до +15°. В проекте БМД «Объект 915» использовались пулеметные установки, разработанные в ходе предыдущего проекта боевой машины пехоты «Объект 914».

Боекомплект орудия 2А28 состоял из 40 активно-реактивных выстрелов, 27 из которых располагалось в механизированной укладке автомата заряжания. Последняя находилась в кормовой нише башни и состояла из 27 трубчатых контейнеров, соединенных в цепь. Электрические приводы по команде экипажа доводили на линию заряжания очередной контейнер и досылали выстрел в ствол орудия. Остальные 13 выстрелов предполагалось перевозить в укладках боевого отделения. В боевом отделении также удалось разместить укладки на 4000 пулеметных патронов, две ракеты комплекса «Малютка», 10 ручных гранат и сигнальный пистолет с боеприпасами.

На определенной стадии проекта конструкторы Волгоградского тракторного завода рассматривали иные варианты комплекса вооружений. Так, вместо орудия «Гром» предлагалось установить два 14,5-мм пулемета КПВТ и сохранить пусковую установку ракетного комплекса. Кроме того, предлагалось создать двухместную башню с автоматической пушкой калибра 30 мм, что было позже воплощено в проекте боевой машины пехоты БМП-2.

Развитие первого варианта проекта «Объект 915» привело к появлению новой смелой идеи. Конструкция этой боевой машины позволяла создать унифицированное шасси для военной техники различного назначения с боевой массой не более 10-12 тонн. Имеются сведения о создании эскизных проектов легкого танка, командно-штабной и санитарной машин, а также самоходной зенитной установки. В конце 1964 года началась сборка натурного макета второго варианта БМД, разработанного в рамках проекта «Объект 915».

Проект боевой машины десанта «Объект 915» выглядел многообещающе, но все же некоторые его нюансы не устраивали заказчика. Тем не менее, технический проект БМД, разработанный в 1964 году, определил направление дальнейшего развития этого класса техники. По результатам сравнения нескольких проектов министерство обороны выбрало Волгоградский тракторный завод в качестве разработчика новой боевой машины для десанта. В 1965 году стартовал проект, сохранивший старое обозначение. В ходе нового проекта «Объект 915» была создана боевая машина, принятая на вооружение под названием БМД-1.

По материалам сайтов:
http://dogswar.ru/
http://otvaga2004.ru/
http://b-m-d.info/
http://arms-expo.ru/

topwar.ru

БМД-1 1969 БОЕВАЯ МАШИНА ДЕСАНТА ссср

Разработка первой в мире специализированной боевой машины воздушно-десантных войск, предназначенной для десантирования как парашютным, так и посадочным способом, началась в 1965 году в КБ Волгоградского тракторного завода. Ведущим инженером-конструктором по всем вопросам обеспечения водоходности этой машины (и всех других машин ВгТЗ с 1960 г.) был А.И.Русанов. По своим огневым возможностям она была идентична боевой машине пехоты БМП-1. БМД-1 (объект 915) была принята на вооружение в 1969 году. Серийное производство осуществлялось на том же ВгТЗ с 1968 года.Машины БМД-1 поступали на вооружение воздушно-десантных войск Советской Армии в качестве основного средства для транспортировки личного состава и поддержки его огнем. Они применялись советскими войсками в боевых операциях в Афганистане, а Российской Армией – в Чечне. Кроме того, эти машины использовались противоборствующими сторонами в вооруженных конфликтах в Нагорном Карабахе и Приднестровье. На экспорт БМД-1 не поставлялись. Однако, судя по западным публикациям, небольшое количество машин этого типа получила Куба, которая применяла их в Анголе, также некоторое количество таких машин имеет Ирак. После вывода кубинских войск с африканского континента несколько машин, по-видимому, остались на вооружении правительственных войск и, судя по фотографиям, участвовали в крупном сражении с войсками УНИТА у г.Мовинга в 1990 году.

БМД-1 имеет следующие конструктивные особенности: герметичный корпус небольшой массы с противопульным бронированием листами из специальных легких алюминиевых сплавов, обеспечивающий необходимую бронестойкость, плавучесть и остойчивость, требуемую компоновку отделения управления, боевого отделения и кормового моторно-трансмиссионного отделения; гусеничную ходовую часть с гидропневматическими упругими элементами и системой регулирования дорожного просвета; водометные водоходные движители, обеспечивающие создание сил тяги и поворачивающих моментов при движении по воде; эжекционную систему водоотлива для удаления забортной воды из корпуса и ряд других дополнительных и специальных систем, обеспечивающих боевую работу членов экипажа и десанта в различных условиях.

Масса БМД-1 в боевом снаряжении, равна 7,2 т, а в положении для десантирования – 6,7 т. Сварной корпус из алюминиевого сплава позволил при той же жесткости и прочности конструкции, что и у стальной, несколько снизить общую массу. Коническая сварная башня с установленным в ней комплексом вооружения заимствована у БМП-1. Необычным является размещение экипажа. Механик-водитель сидит в передней части корпуса по центру. Слева от него находится место командира, а справа – стрелок-пулеметчик, у каждого из них имеется свой люк в крыше. Наводчик-оператор располагается в одноместной башне, а остальные трое десантников – позади боевого отделения у кормовой перегородки МТО. В задней части оборудован специальный большой люк для выхода наружу по крыше МТО.

Основным вооружением БМД-1 является 73-мм гладкоствольная пушка 2А28 «Гром» с концентрически расположенными противооткатными устройствами. С орудием спарен 7,62-мм пулемет ПКТ. Заряжание орудия полуавтоматическое – вращающийся конвейер, в котором размещен весь боекомплект из 40 выстрелов, с помощью электрического привода подает выстрелы на линию заряжания. Приводы наведения электрические и ручные. На башне установлен пусковой кронштейн для ПТУР 9М14М «Малютка», доступ к которому осуществляется через специальный люк в крыше. Управление ракетой производится по проводам одноканальной системы, в которой управляющие силы в плоскостях тангажа и курса создаются одним исполнительным органом. Разделение управления по двум взаимно перпендикулярным плоскостям происходит за счет принудительного вращения ракеты в полете с частотой 8,5 об./с. Всего в машине размещено 3 ПТУР и 4000 патронов к пулеметам.

Огонь из орудия, спаренного пулемета и из ПУ ПТУР ведет наводчик. Для прицеливания он использует комбинированный (дневной и бесподсветочный ночной) прицел 1ПН22М1. Дневная ветвь прибора имеет кратность увеличения х6 и угол поля зрения 15 градусов. Ночная ветвь, соответственно, х6,7 и 6 градусов. Кроме прицела наводчик пользуется 4 перископическими приборами ТНПО-170.

В амбразурах по краям лобовой части корпуса установлены два курсовых пулемета ПКТ. В бортах и в крышке кормового люка расположены три шаровые установки для ведения огня из личного оружия десанта.

У командира машины установлены перископический обогреваемый прибор наблюдения-прицел ТНПП-220, в котором ветвь прицела имеет полуторакратное увеличение и угол поля зрения 10 градусов, а ветвь прибора наблюдения углы обзора по вертикали 21, по горизонту 87 градусов соответственно. Такой же прибор ТНПП-220 установлен у стрелка-пулеметчика, сидящего справа от водителя. В ночных условиях командир пользуется перископическим бинокулярным бесподсветочным прибором ТВНЕ-4. Стрелки-десантники используют два призменных обогреваемых прибора ТНПО-170 и перископический прибор МК-4С (в кормовом люке).

В машине используется V-образный 6-цилиндровый четырехтактный дизель 5Д-20 жидкостного охлаждения, близкий по конструкции двигателю УТД-20, применяемому на БМП-1, но меньшей мощности. Особенностью системы питания воздухом является устройство воздухозабора, состоящего из двух кинематически связанных клапанов, перекрывающих попеременно забор воздуха снаружи машины и из боевого отделения, что повышает безопасность движения на плаву. Предусмотрен подогрев всасываемого двигателем воздуха. Система охлаждения эжекционная, обеспечивает также отсос пыли из воздухоочистителя и вентиляцию МТО. В нее включен отопитель калориферного типа для обогрева боевого отделения. Основной способ пуска двигателя электростартером, возможен пуск воздухом, но компрессор в машине не предусмотрен. Имеется механизм автоматического действия защиты двигателя от попадания воды, предотвращающий попадание воды в цилиндры двигателя при его остановке во время преодоления водной преграды или мойки.

Трансмиссия механическая, состоит из однодискового фрикциона сухого трения, простой ступенчатой коробки передач (4 передачи переднего и 1 заднего хода) с постоянным зацеплением шестерен и синхронизаторами на 3-й и 4-ой передачах, двух бортовых фрикционов с ленточными тормозами и двух одноступенчатых планетарных бортовых редукторов. Бортовые фрикционы многодисковые, с трением сталь по стали. Главный фрикцион, коробка передач, бортовые фрикционы соединены с двигателем в один силовой блок.

Ходовая часть содержит по 5 опорных и 4 поддерживающих катка на каждом борту, стальные мелкозвенчатые гусеницы с открытыми металлическими шарнирами, индивидуальную гидропневматическую подвеску, состоящую из 10 пневматических рессор. Ведущие колеса сзади, направляющие колеса впереди. Опорные катки двускатные, поддерживающие катки односкатные. Те и другие имеют резиновые бандажи. Гусеница с открытым металлическим шарниром состоит из 87 траков. Механизм натяжения гусениц кривошипный с электрогидравлическим приводом. Гидропневматическая подвеска обеспечивает работу системы изменения клиренса, используемой, в частности, при подготовке к десантированию. Управление гидросистемой осуществляется с места механика-водителя.

Движение и управление машиной на плаву обеспечивается водометным движителем, состоящим из двух водометов с заслонками. Для откачки воды имеются два насоса с электродвигателями. При движении по воде в носовой части корпуса поднимается волноотбойный щиток с пневмоприводом.

В конце 1970-х гг. БМД-1 подвергались некоторым изменениям во время капитального ремонта. В частности, на некоторых машинах в кормовой части башни устанавливался блок дымовых гранатометов системы «Туча», на других заменялись катки на более новые (позднее такие катки появились на БМД-2). На базе линейных машин выпускались командирские БМД-1К (позже БМД-1ПК), которые отличались наличием дополнительной радиостанции и еще одной антенны на корме корпуса.

za-cccp.narod.ru

📌 БМД-1 - это... 🎓 Что такое БМД-1?

Тактико-технические характеристики • Силовая установка • Вооружение • Факты • Основные модификацииРазработка первой в мире специализированной боевой машины воздушно-десантных войск, предназначенной для десантирования как парашютным, так и посадочным способом, началась в 1965 году в КБ Волгоградского тракторного завода. Ведущим инженером-конструктором по всем вопросам обеспечения водоходности этой машины (и всех других машин ВгТЗ с 1960 г.) был А.И.Русанов. По своим огневым возможностям она была идентична боевой машине пехоты БМП-1. БМД-1 (объект 915) была принята на вооружение в 1969 году. Серийное производство осуществлялось на том же ВгТЗ с 1968 года.Машины БМД-1 поступали на вооружение воздушно-десантных войск Советской Армии в качестве основного средства для транспортировки личного состава и поддержки его огнем. Они применялись советскими войсками в боевых операциях в Афганистане, а Российской Армией – в Чечне. Кроме того, эти машины использовались противоборствующими сторонами в вооруженных конфликтах в Нагорном Карабахе и Приднестровье. На экспорт БМД-1 не поставлялись. Однако, судя по западным публикациям, небольшое количество машин этого типа получила Куба, которая применяла их в Анголе, также некоторое количество таких машин имеет Ирак. После вывода кубинских войск с африканского континента несколько машин, по-видимому, остались на вооружении правительственных войск и, судя по фотографиям, участвовали в крупном сражении с войсками УНИТА у г.Мовинга в 1990 году.

БМД-1 имеет следующие конструктивные особенности: герметичный корпус небольшой массы с противопульным бронированием листами из специальных легких алюминиевых сплавов, обеспечивающий необходимую бронестойкость, плавучесть и остойчивость, требуемую компоновку отделения управления, боевого отделения и кормового моторно-трансмиссионного отделения; гусеничную ходовую часть с гидропневматическими упругими элементами и системой регулирования дорожного просвета; водометные водоходные движители, обеспечивающие создание сил тяги и поворачивающих моментов при движении по воде; эжекционную систему водоотлива для удаления забортной воды из корпуса и ряд других дополнительных и специальных систем, обеспечивающих боевую работу членов экипажа и десанта в различных условиях.

Масса БМД-1 в боевом снаряжении, равна 7,2 т, а в положении для десантирования – 6,7 т. Сварной корпус из алюминиевого сплава позволил при той же жесткости и прочности конструкции, что и у стальной, несколько снизить общую массу. Коническая сварная башня с установленным в ней комплексом вооружения заимствована у БМП-1. Необычным является размещение экипажа. Механик-водитель сидит в передней части корпуса по центру. Слева от него находится место командира, а справа – стрелок-пулеметчик, у каждого из них имеется свой люк в крыше. Наводчик-оператор располагается в одноместной башне, а остальные трое десантников – позади боевого отделения у кормовой перегородки МТО. В задней части оборудован специальный большой люк для выхода наружу по крыше МТО.

Основным вооружением БМД-1 является 73-мм гладкоствольная пушка 2А28 «Гром» с концентрически расположенными противооткатными устройствами. С орудием спарен 7,62-мм пулемет ПКТ. Заряжание орудия полуавтоматическое – вращающийся конвейер, в котором размещен весь боекомплект из 40 выстрелов, с помощью электрического привода подает выстрелы на линию заряжания. Приводы наведения электрические и ручные. На башне установлен пусковой кронштейн для ПТУР 9М14М «Малютка», доступ к которому осуществляется через специальный люк в крыше. Управление ракетой производится по проводам одноканальной системы, в которой управляющие силы в плоскостях тангажа и курса создаются одним исполнительным органом. Разделение управления по двум взаимно перпендикулярным плоскостям происходит за счет принудительного вращения ракеты в полете с частотой 8,5 об./с. Всего в машине размещено 3 ПТУР и 4000 патронов к пулеметам.

Огонь из орудия, спаренного пулемета и из ПУ ПТУР ведет наводчик. Для прицеливания он использует комбинированный (дневной и бесподсветочный ночной) прицел 1ПН22М1. Дневная ветвь прибора имеет кратность увеличения х6 и угол поля зрения 15 градусов. Ночная ветвь, соответственно, х6,7 и 6 градусов. Кроме прицела наводчик пользуется 4 перископическими приборами ТНПО-170.

В амбразурах по краям лобовой части корпуса установлены два курсовых пулемета ПКТ. В бортах и в крышке кормового люка расположены три шаровые установки для ведения огня из личного оружия десанта.

У командира машины установлены перископический обогреваемый прибор наблюдения-прицел ТНПП-220, в котором ветвь прицела имеет полуторакратное увеличение и угол поля зрения 10 градусов, а ветвь прибора наблюдения углы обзора по вертикали 21, по горизонту 87 градусов соответственно. Такой же прибор ТНПП-220 установлен у стрелка-пулеметчика, сидящего справа от водителя. В ночных условиях командир пользуется перископическим бинокулярным бесподсветочным прибором ТВНЕ-4. Стрелки-десантники используют два призменных обогреваемых прибора ТНПО-170 и перископический прибор МК-4С (в кормовом люке).

В машине используется V-образный 6-цилиндровый четырехтактный дизель 5Д-20 жидкостного охлаждения, близкий по конструкции двигателю УТД-20, применяемому на БМП-1, но меньшей мощности. Особенностью системы питания воздухом является устройство воздухозабора, состоящего из двух кинематически связанных клапанов, перекрывающих попеременно забор воздуха снаружи машины и из боевого отделения, что повышает безопасность движения на плаву. Предусмотрен подогрев всасываемого двигателем воздуха. Система охлаждения эжекционная, обеспечивает также отсос пыли из воздухоочистителя и вентиляцию МТО. В нее включен отопитель калориферного типа для обогрева боевого отделения. Основной способ пуска двигателя электростартером, возможен пуск воздухом, но компрессор в машине не предусмотрен. Имеется механизм автоматического действия защиты двигателя от попадания воды, предотвращающий попадание воды в цилиндры двигателя при его остановке во время преодоления водной преграды или мойки.

Трансмиссия механическая, состоит из однодискового фрикциона сухого трения, простой ступенчатой коробки передач (4 передачи переднего и 1 заднего хода) с постоянным зацеплением шестерен и синхронизаторами на 3-й и 4-ой передачах, двух бортовых фрикционов с ленточными тормозами и двух одноступенчатых планетарных бортовых редукторов. Бортовые фрикционы многодисковые, с трением сталь по стали. Главный фрикцион, коробка передач, бортовые фрикционы соединены с двигателем в один силовой блок.

Ходовая часть содержит по 5 опорных и 4 поддерживающих катка на каждом борту, стальные мелкозвенчатые гусеницы с открытыми металлическими шарнирами, индивидуальную гидропневматическую подвеску, состоящую из 10 пневматических рессор. Ведущие колеса сзади, направляющие колеса впереди. Опорные катки двускатные, поддерживающие катки односкатные. Те и другие имеют резиновые бандажи. Гусеница с открытым металлическим шарниром состоит из 87 траков. Механизм натяжения гусениц кривошипный с электрогидравлическим приводом. Гидропневматическая подвеска обеспечивает работу системы изменения клиренса, используемой, в частности, при подготовке к десантированию. Управление гидросистемой осуществляется с места механика-водителя.

Движение и управление машиной на плаву обеспечивается водометным движителем, состоящим из двух водометов с заслонками. Для откачки воды имеются два насоса с электродвигателями. При движении по воде в носовой части корпуса поднимается волноотбойный щиток с пневмоприводом.

В конце 1970-х гг. БМД-1 подвергались некоторым изменениям во время капитального ремонта. В частности, на некоторых машинах в кормовой части башни устанавливался блок дымовых гранатометов системы «Туча», на других заменялись катки на более новые (позднее такие катки появились на БМД-2). На базе линейных машин выпускались командирские БМД-1К (позже БМД-1ПК), которые отличались наличием дополнительной радиостанции и еще одной антенны на корме корпуса.

voennaya.academic.ru

БМД-2 (боевая машина десанта): технические характеристики и фото

БМД – аббревиатура словосочетания «боевая машина десанта». Исходя из названия, БМД – это транспортное средство для перемещения подразделения военно-воздушных десантных войск. Ее основное назначение – ведение борьбы с вражеской бронированной техникой и пехотой противника. В профессиональных военных кругах эта машина получила название «Будка».

Для выполнения своей боевой задачи БМД может транспортироваться военной авиацией к месту высадки. Десантирование может осуществляться с самолетов и вертолетов Ми-26 с использованием внешней подвески.

Как появилась боевая машина десанта БМД-2?

Первое поколение БМД конструкторы разработали еще в 1969 году, и после проведения испытания она была поставлена на вооружение войск ВДВ Советского Союза. Серийная сборка боевой машины проводилось на Волгоградском тракторном заводе. Первые годы она выпускалась ограниченным тиражом. Для старта серийного производства использовали силы ВНИИ Стали, Института сварки им. Е. Патона.

В 1980 году советские конструкторы, изучив опыт использования БМД в реальных боях, перешли к улучшению существующей модели. Необходимость модернизации боевой десантной машины стала очевидна после Афганистана, где бронемашина активно применялась. Хорошо зарекомендовав себя в бою на равнинных участках, боевая машина десанта первого поколения проигрывала на высокогорной местности.

На вооружение в военно-воздушные войска Советского Союза боевая машина десанта БМД-2 поступила в 1985 году. Машина второго поколения внешним видом особо не отличалась от БМД-1. На сравнительном фото БМД-2 и БМД-1 видно: изменения коснулись башни и вооружения. Корпус и двигатель остались неизменными. Боевое крещение бронемашина прошла в боевых действиях в республике Афганистан.

В последующие годы БМД-2 использовалась в вооруженных конфликтах на территории России и за границей. На сегодня «будка» находится на вооружении в армиях России, Казахстана и Украины.

Конструкционные особенности БМД-2

Конструкция боевой десантной машины считается уникальной. В передней части по центру расположен водитель-механик, за ним справа располагается командир, а слева – стрелок. В задней части расположено отделение для десанта. В нем могут разместиться 5 десантников.

Корпус БМД-2 условно делится на 4 отделения:

  • отделение управления;
  • боевая часть;
  • десантное отделение;
  • моторно-трансмиссионный отсек.

Боевая часть и отделение управления объединены и находятся в передней и средней частях бронемашины. Задняя половина поделена на десантное и моторное отделения.

Бронированный корпус сварен из листов алюминия, которые прикрывают экипаж БМД-2. Характеристики этого металла позволяют достичь эффективной защиты при небольшом весе. Броня способная уберечь экипаж от пуль, маленьких осколков мин и снарядов. Толщина обшивки кузова в передней части составляет 15 мм, по бокам - 10 мм. Башня имеет броню толщиною 7 мм. Днище БМД усилено ребрами жесткости, что позволяет проводить успешное воздушное десантирование. Минимальная высота десантирования составляет 500 метров, максимальная высота - 1500 метров. При этом используются многокупольные парашюты с реактивной системой ПРСМ 916 (925).

После модернизации БДМ-2 получил новую круговую башню. Она имеет меньший размер. Кроме этого, она получила возможность стрельбы по вертолетам и низколетящим самолетам. Угол наведения по вертикали увеличили до 75 градусов.

Корпус БМД-2 герметичный. Это превратило «будку» в плавающую бронемашину. Для перемещения через водную преграду используется водометная установка, в основе действия которой лежит принцип реактивного движения. Перед началом движения через водное препятствие необходимо поднять спереди волнозащитный щиток. Благодаря свойствам машины-амфибии десантирование можно проводить с транспортных кораблей.

Двигатель и ходовая часть

При создании БМД-2 инженеры не проводили полную модернизацию двигателя и ходовой части. В боевой десантной машине установлен мотор 5Д20. Это дизельный двигатель с 6-ю цилиндрами. Он способен развивать мощность в 240 лошадок.

БМД-2 использует гусеничный ход. С каждой стороны 5 опорных катков и 4 ролика. Ведущая ось задняя, спереди находятся направляющие колеса. Ходовая часть имеет конструкцию, которая позволяет регулировать клиренс. Минимальный дорожный просвет составляет 10 см, а максимальный – 45 см. Подвеска независимая.

БМД 2. Характеристика вооружения

Модернизация боевой машины десанта в 80-х годах в основном коснулась башни и вооружения. Пересмотреть огневой арсенал заставил военный опыт в Афганистане.

В качестве основной огневой мощи используется автоматическая пушка 2А42 30 мм калибра. Она способна вести стрельбу в движении. Стабилизация ствола производится в двух плоскостях с помощью стабилизатора вооружения 2Э36-1 на электрогидравлике. В крыше башне находится основной прицел ВПК-1-42, наводящий орудие. «Будка» способна вести огонь на дальность до 4-х километров.

В паре с пушкой в башне расположен пулемет ПКТ калибра 7,62 мм. Боевой комплект БДМ второго поколения составляет 300 снарядов для пушки и 2000 патронов для пулемета.

Для усиления огневой мощи может использоваться дополнительное вооружение для БМД-2. Инструкция по эксплуатации определяет состав добавочного вооружения:

  • одна 9М113 «Конкурс»;
  • две ПТУР 9М111 «Фагот»;
  • пусковая установка 9П135М.

Ракетные установки способны прицеливаться в пределах 54-х градусов по горизонтали и от -5 до +10 по вертикали.

Для ведения успешного боя с воздушными целями в состав вооружения введены ракетные комплексы «Игла» и «Стрела-2».

Оснащение боевой десантной машины

БМД-2 оборудована штанным устройством для переговоров Р-174, радиостанцией Р-123 (позднее она была заменена Р-123М).

Кроме этого, на борту бронемашины находится:

  • комплекс автоматического пожаротушения;
  • система для фильтрации и вытяжки воздуха;
  • система защиты от средств массового поражения и атомного оружия;
  • система защиты от химического оружия;
  • приборы ночного видения;
  • вентсистема воздуха внутри корпуса боевой машины.

Технические характеристики «Будки»

Во время боя «будка» способна преодолевать различные препятствия. Без затруднения боевая машина десанта БМД-2 может выехать на стенку высотой в 80 сантиметров и преодолеть траншею шириной в 1,6 метра.

Тактико-технические характеристики БМД-2

Вес

8,22 тонны

Длина с пушкой

5,91 метра

Ширина

2,63 метра

Высота, зависит от клиренса

от 1615 до 1965 миллиметров

Емкость топливного бака

300 литров

Дальность оперативного действия

450-500 километров

Максимальная скорость:

трасса

пересеченная местность

водная преграда

80 км/ч

40 км/ч

10 км/ч

Модификации БМД-2

В десантных войсках используют две модификации боевой десантной машины:

  • БМД-2К – командирская версия машины, дополнительно оснащена радиостанцией Р-173, бензиновым генератором электрической энергии АБ-0,5-3-П/30 и гироскопическим полукомпасом ГПК-59;
  • БМД-2М – кроме штатного вооружения, имеет двойную установку ПТУР «Корнет», в дополнение установлена система управления оружием с возможностью наведения на цель с помощью тепловизора.

fb.ru

Боевая машина десанта БМД-1 - 23 Июля 2010

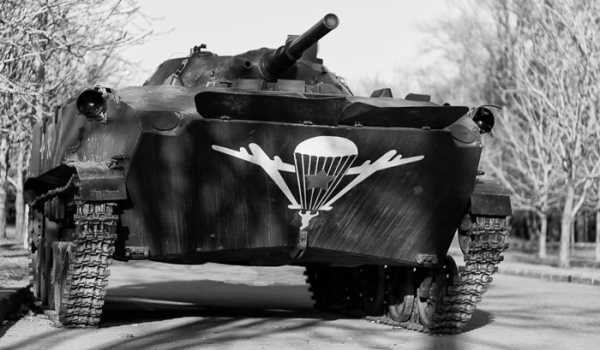

Боевая машина десанта БМД-1

БМД-1 (боевая машина десанта-1) — советская боевая гусеничная плавающая машина, предназначена для использования в воздушно-десантных войсках и десантирования парашютным или посадочным способом с военно-транспортного самолета типа Ан-12 и Ил-76.

История создания

Работы по созданию боевой машины пехоты для вооружения Воздушно-десантных войск СССР была начата по инициативе командующего ВДВ В. Маргелова. К 1960-м годам в СССР всё ещё не была преодолена проблема нехватки тяжёлого вооружения, которое могло бы высаживаться вместе с парашютно-десантными частями, на протяжении 1950-х годов десантники в основном были вооружены лишь стрелковым оружием и гранатомётами. Задачи противотанковой обороны и непосредственной поддержки воздушно-десантных войск к началу 1960-х годов в той или иной мере обеспечивались самоходными ПТРК на базе БРДМ и БРДМ-2, противотанковыми САУ АСУ-57 и СУ-85 и буксируемой или самодвижущейся артиллерией. Вместе с тем, единственным средством транспортировки личного состава ВДВ оставались автомобили повышенной проходимости ГАЗ-67, ГАЗ-69, УАЗ-469 и ГАЗ-66. Необходимость создания бронированной транспортно-боевой машины усиливалась и изменениями в военной доктрине, прежде всего широким распространением тактического ядерного оружия. Для обеспечения действий десантых войск требовалась машина, схожая по концепции с разрабатывавшейся для Сухопутных войск БМП-1 и обеспечивающая как транспортировку десантников и ведение ими боя из-под брони машины на радиоактивно заражённой местности, так и борьбу с бронетехникой противника и его танкоопасными средствами. Сама БМП-1, хоть и была авиатранспортабельной, не удовлетворяла ВДВ из-за того, что основным советским военно-транспортным самолётом того периода Ан-12 могла перевозиться только одна 13-тонная БМП, к которой вдобавок не существовало систем парашютного десантирования.

БМД-1 разработана и производилась Волгоградским тракторным заводом (сегодня "Волгоградская машиностроительная компания "ВгТЗ"). Принята на вооружение в 1969 г. В настоящее время производство БМД-1 завершено.

Назначение

Боевая плавающая гусеничная машина десанта БМД-1 предназначена для оснащения подразделений воздушно-десантных войск с целью повышения их мобильности, вооруженности и защищенности. Может десантироваться с самолетов военно-транспортной авиации парашютным и посадочным способом с самолетов типа Ан-12. Является первой в мире машиной данного класса.

Особенности компоновки

Особенности компоновки БМД-1 в отличие от БМП-1 обусловлены необходимостью расширить огневые возможности размещенных в ней стрелков . Машина условно разделена на три части.
В передней части корпуса размещены механик-водитель, справа от него командир машины, а слева пулеметчик, которые могут вести огонь из автономных 7,62-мм пулеметных установок.
Средняя часть машины служит для установки одноместной башни с основным вооружением, в которой слева от орудия располагается наводчик-оператор. За башней находится отделение для трех десантников.
Моторно-трансмиссионное отделение находится в корме машины. Спешивание десантников происходит через кормовой люк благодаря низкому двигателю и вынесенной системе охлаждения в бортовые отсеки.

Маневренность

Высокие подвижность и маневренность БМД-1 обеспечиваются V-образным 6-цилиндровым четырехтактным дизельным двигателем 5Д-20 с жидкостным охлаждением, мощностью 240 л.с. Конструктивно он близок двигателю УТД-20, установленному на БМП-1.
Система питания воздухом имеет устройство воздухозабора из двух кинематически связанных клапанов, которые обеспечивают попеременный забор воздуха снаружи машины и из боевого отделения, что повышает безопасность движения на плаву. Всасываемый двигателем воздух может подогреваться.
Эжекционная система охлаждения обеспечивает отсос пыли из воздухоочистителя и вентиляцию МТО. Она имеет отопитель калориферного типа для обогрева боевого отделения. Пуск двигателя осуществляется электростартером, возможен пуск воздухом, но компрессор в машине не предусмотрен. Имеется механизм автоматического действия защиты двигателя, предотвращающий попадание воды в его цилиндры при остановке во время преодоления водной преграды или мойки.
Механическая трансмиссия состоит из однодискового фрикциона сухого трения, простой ступенчатой коробки передач (4 передачи переднего и 1 заднего хода) с постоянным зацеплением шестерен и синхронизаторами на 3-ей и 4-ой передачах, двух бортовых фрикционов с ленточными тормозами и двух одноступенчатых планетарных бортовых редукторов. Бортовые фрикционы многодисковые сухого трения. Главный фрикцион, коробка передач, бортовые фрикционы объединены с двигателем в один силовой блок.

Ходовая часть имеет по 5 опорных и 4 поддерживающих катка на каждом борту, стальные мелкозвенчатые гусеницы с открытыми металлическими шарнирами, индивидуальную гидропневматическую подвеску, состоящую из 10 пневматических рессор. Ведущие колеса сзади, направляющие колеса впереди. Опорные катки двускатные, поддерживающие катки односкатные. Те и другие имеют резиновые бандажи. Механизм натяжения гусениц кривошипный с электрогидравлическим приводом. Гидропневматическая подвеска позволяет изменять клиренс, в т.ч. и при подготовке к десантированию. Управление гидросистемой осуществляется механиком-водителем.

Передвижение по воде и управление обеспечивается двумя водометными движителями с заслонками, установленными в кормовой части. Для откачки воды используются два насоса с электродвигателями.

Защищенность

Сварные корпус (из алюминиевого сплава толщиной 15-23 мм) и башня (из стальной брони) обеспечивают защиту экипажа спереди от 12,7-мм бронебойных и круговую от 7,62-мм пуль.
Корпус в носовой части сужается, его поперечное сечение имеет Т-образную форму с развитыми над гусеничными нишами. В целях маскировки, кроме защитной окраски, используется термоконденсационная система дымопуска. Коллективная защита от ОМП обеспечивается прочной, жесткой и герметичной броневой конструкцией корпуса и башни, прибором радиационной и химической разведки (ГО-27), автоматически срабатывающими по его сигналу уплотнениями, фильтровентиляционной установкой, механизмами остановки двигателя и системой вытяжной вентиляции.

Вооружение

Основное вооружение аналогично вооружению БМП-1 и установлено в одноместной конической сварной вращающейся башне. В его состав входят: 73-мм гладкоствольное орудие 2А28 с упрощенным автоматом заряжания и концентрическими противооткатными устройствами, спаренный с ним 7,62-мм пулемет ПКТ, установленная над пушкой ПУ ПТУР 9М14М "Малютка" с ручным управлением по проводам, два 7,62-мм пулеметы в каждом углу передней части корпуса. В боекомплект орудия входят 40 кумулятивных и осколочно-фугасных выстрелов к орудию, 4 ПУ ПТУР и 2000 7,62-мм патрона.

Для прицеливания наводчик использует комбинированный (дневной и бесподсветочный ночной) прицел 1ПН22М1, четыре перископических прибора ТНПО-170, командир машины и стрелки-пулеметчики - перископические приборы наблюдения-прицелы ТНПП-220. В ночных условиях командир пользуется перископическим бинокулярным бесподсветочным прибором ТВНЕ-4. Стрелки-десантники могут использовать два призменных прибора ТНПО-170 и перископический прибор МК-4С.

Другое оборудование

Кроме указанного, БМД-1 оборудована автоматическим противопожарным оборудованием (автоматическая установка ППО с системой термодатчиков в МТО, ручной огнетушитель), радиостанция Р-123, танкопереговорное устройство ТПУ Р-124 на пять абонентов.

Модификации

БМД-1 стала базой для создания целого семейства машин различного назначения. В период с 1969 по 1984 гг. были разработаны и серийно производились бронетранспортер БТР-Д, машина управления артиллерией 1В119, бронированная ремонтно-эвакуационная машина БРЭМ-Д, самоходное орудие 2С9 «Нона-С» (всего 15 модификаций).

БМД-1К - командирский вариант машины (1971 г.), который предназначен для обеспечения надежности и оперативности управления подразделениями. В отличие от БМД-1, на командирской машине дополнительно установлены вторая радиостанция Р-123М, антенный фильтр, позволяющий работать двум радиостанциям на одну антенну, второй аппарат А2 переговорного устройства Р-124, бензоэлектрический агрегат АБ-0,5-П/30, курсоуказатель ГПК-59, отопитель калориферного типа и вентилятор среднего отделения, два съемных столика.
Для улучшения условий работы командира с машины снята левая курсовая пулеметная установка, а боекомплект к пулеметам ПКТ уменьшен до 3250 патронов. В целях обеспечения размещения в машине зарядного агрегата (по-походному) демонтировано среднее заднее сиденье стрелка-автоматчика. Установленное на командирской машине дополнительное оборудование обеспечивает: оперативную связь с вышестоящим командиром, автономное питание (энергообеспечение) средств связи машины на стоянке при неработающем двигателе машины, вождение машины по заданному курсу в сложных условиях ориентирования, обогрев обитаемых отделений машины в условиях низких температур и др.

БМД-1П вариант с ПУ для ПТУР 9М111 "Конкурс" и прицелом наводчика 1ПН22М2.

БТР-Д – плавающий авиадесантный бронетранспортер с удлиненным шасси без башни. Он предназначен для перевозки личного состава и раненых, а также для транспортировки вооружения, боеприпасов, горюче-смазочных материалов и других военных грузов. Масса 8 т, грузоподъемность 1400 кг, экипаж и десант 14 человек. Вооружен двумя курсовыми пулеметами ПКТ с боекомплектом 2000 патронов. Вместо башни используется небольшая вращающаяся командирская башенка, в которой установлено 2 прибора наблюдения ТНПО-170А и прибор ТКН-3Б с осветителем. В бортах корпуса и в кормовом люке имеется 5 амбразур с броневыми заслонками и шаровыми опорами для стрельбы из автоматов. Увеличена длина опорной поверхности гусениц, на каждом борту установлено по 6 опорных и 5 поддерживающих катков. По подвижности и защищенности БТР-Д близок БМД-1.

БРЭМ-Д - ремонтная машина.
БТР-ЗД - гусеничное плавающее шасси. На нем может быть размещена спаренная зенитная установка ЗУ-23-2, предназначенная для защиты подразделений ВДВ от ударов низколетящих самолетов и вертолетов противника.

Кроме того, оно может быть использовано в качестве гусеничной базы для 120-мм самоходного орудия "Нона-С".

Характеристики

Боевая масса, т
7,2
Экипаж, чел.
3
Десант, чел.
4
Размеры, мм
Длина корпуса
5400
Ширина корпуса
2630
Высота
1620—1970
Клиренс100—450
Пушка
Марка пушки2А28 «Гром»
Калибр73-мм
Боекомплект пушки40
Пулемёты
Марка ПКТ
Калибр7,62-мм
Количество, шт.3
Другое вооружение
ПТУР9М14
Двигатель
Марка5Д20-240
ТипДизельный
Мощность двигателя, л. с.240
Скорость по шоссе, км/ч60
Скорость по пересечённой местности, км/ч35
Скорость на плаву, км/ч9-10
Запас хода по шоссе, км500
Удельная мощность, л. с./т33
Препятствия
Преодолеваемый подъём, град.32
Преодолеваемая стенка, м0,7
Преодолеваемый ров, м2,5
Преодолеваемый брод, мплавает

3v-soft.clan.su

Отправить ответ

avatar
  Подписаться
Уведомление о
