Условные тактические знаки: классификация

Что такое условные тактические знаки? Для чего они необходимы? В статье мы ответим на эти вопросы и не только. Тактическими условными знаками называют графические изображения, используемые для обозначения на военных картах, схемах положения, действий и планах своей армии и неприятеля, размещения оборонительных сооружений, боевой техники, линий связи, штабов, заграждений, аэродромов, тыловых учреждений и прочего.

План

Известно, что тактические знаки наносятся на карту. Сегодня, организуя боевые действия батальонов и руководя ими в ходе боя, командиру сложно без неё работать на местности.

Карта с боевой (оперативной) обстановкой, используемая начальником (командиром) в процессе управления войсками, называется его рабочей картой. Она является одним из базовых военных документов, с помощью которого военачальники ведут боевые действия.

Каждый командир всегда должен работать на подготовленной диаграмме, ведь тогда задачи можно решать очень быстро. Правильно изготовленная рабочая карта облегчает работу военных в боевой обстановке. Кстати, таким документом можно пользоваться очень долго.

Релятивные символы

Тактические знаки должен знать каждый командир. Обстановка, нанесённая на рабочую карту, является совокупностью условных знаков, надписей и сокращённых обозначений.

Условные тактические знаки и отображаемые с помощью них атрибуты очень важны в управлении войсками, так как они воспроизводят объективную действительность, то есть боевую обстановку. С помощью них можно увидеть характер действий, размещение батальонов (площадные размеры), количество средств и сил, цель маневров и методы их достижения.

Поэтому, работая с картой, необходимо помнить, что за каждым условным символом таится человек, боевые машины своей армии и неприятеля.

Язык армии

Тактические знаки являются своеобразным языком армии, узаконенным наставлениями и боевыми уставами. Поэтому нужно строго соблюдать однозначность их понимания, чёткость нанесения. Общепринятая система этих символов постоянно развивается и изменяется. Это закономерное явление, связанное с эволюцией военной техники и методов ведения боевых действий подразделениями и частями всех видов ВС.

Тактические знаки должны быть простыми и наглядными. Они обязаны обеспечивать возможность использования технических средств для ускорения нанесения ситуации на карту. Кроме того, они не должны иметь различное содержание, их нельзя истолковывать многообразно.

Нанесение знаков

Каким образом наносятся военные тактические знаки на карту? Линейные полузамкнутые и замкнутые символы (положение войск, рубежи позиций ложных областей, границы разного назначения и тому подобное) рисуют на плане, соблюдая масштаб. Ввиду этого их часто именуют условными масштабными знаками.

Фигурные символы правильной геометрической формы (отдельные танки), а также некоторые конвенционные составные знаки, состоящие из фактур и линий (средства связи, командные пункты, кое-какие инженерные сооружения и средства, пусковые установки и так далее), являющиеся точечными целями, называются внемасштабными, то есть рисуются на карте без соблюдения размеров.

Точечные цели, помеченные на диаграмме подобными символами, наносятся так, чтобы центр знака был размещён в точке нахождения предмета на территории. Координаты этого предмета при указании целей или ориентировании по карте должны предоставляться по центру пометки.

Командный пункт рисуется таким образом, чтобы прямая вертикальная линия, продолжающая одну из сторон геометрической конфигурации, упиралась своим нижним концом в точку района, где размещён КП. Тактический знак «Привал» выглядит так же – его рисуют на маршруте движения войск с указанием расстояния от исходного рубежа.

Следует помнить, что при движении или наступлении в западную сторону (или при защите фронтом, на запад) символ КП будет расположен вправо от вертикальной прямой, обозначающей его место размещения, и наоборот.

Нанесение обстановки

Процедура изображения на карте или ином графичном документе особой или тактической обстановки именуется «нанесением ситуации», а комплекс тактических условных символов — «тактическими условиями».

Полное нанесение обстановки о противнике выглядит так:

  • пехотные, танковые, мотопехотные, артиллерийские подразделения с подробностью до орудия, взвода;
  • размещение средств массового поражения с подробностью до ракетной установки, отдельного орудия;
  • радиационное состояние в объёме, нужном для действий.

Нанесение обстановки о своих войсках:

  • цели, установленные старшим руководителем;
  • положение батальонов с деталями на две степени ниже собственного уровня (к примеру, командир полка рисует символы рот и батальонов).

Для намечания ситуации применяются такие цвета:

  • базовые – синий, красный, чёрный;
  • вспомогательные – зелёный, коричневый, жёлтый.

Использование иных красок, а также оттенков базовых или дополнительных цветов не разрешается.

Соблюдение правил

Тактические знаки ВС РФ интересуют многих людей. Для того чтобы овладеть искусством ведения рабочей карты, нужно соблюдать принятые условные сокращения, надписи и обозначения. Их используют для ускорения нанесения ситуации на план и создания боевых документов.

Важно эти сокращения знать и верно применять, так как часто неправильно написанная буква в корне меняет смысл пометки и может деформировать данные. К примеру, в инструктаже предусмотрены сокращения: тр – танковая рота и ТР – тактическая ракета.

Если же использованы не приготовленные назиданиями и уставами лаконичные указатели, их значимость должна быть пояснена на полях документа или в легенде к нему.

Топографические знаки

Тактические знаки РФ должен знать каждый военнослужащий. Изучая территорию на карте, её синхронно рассматривают как бы в двух планах:

  1. Представляют себе особенности и вид самой поверхности Земли по её рисунку горизонталями.
  2. Выясняют наличие и характер размещённого на ней района.

Эти объекты рисуются на схемах условными топографическими символами. Все местные предметы, изображённые на топографических картах, делятся на такие базовые группы, для каждой из которых имеется своя система релятивных пометок:

  • населённые пункты;
  • грунт и растительный покров;
  • гидрография;
  • местные обособленные объекты-ориентиры;
  • социально-культурные, промышленные и сельскохозяйственные объекты;
  • дорожная сеть;
  • административные ограждения и границы.

Релятивные символы, принятые для разных объектов территории, указаны в особых таблицах, являющихся типовыми. Они обязательны для всех ведомств и министерств РФ, изготавливающих топографические карты. Для каждого однородного класса местных объектов (к примеру, для дорог, мостов, населённых пунктов) установлен общий символ, определяющий род предмета.

Если данный класс окрестных объектов имеет несколько типовых версий, то для их показа базовый символ частично дополняется или модифицируется.

Виды релятивных символов

Тактические знаки ВС России по их назначению и свойствам делятся на следующие виды:

  • масштабные;
  • пояснительные;
  • внемасштабные.

Масштабные знаки

Итак, вы уже знаете, что собой представляет классификация тактических условных знаков. Контурные (масштабные) условные символы используются для пометки местных объектов, размеры которых можно определять по карте. Например, площади болота, населённого пункта, леса.

Каждый релятивный масштабный символ слагается из контура — границы площади данного объекта, и наполняющих его единообразных по своему рисунку пометок, именующихся заполняющими символами.

Все контуры на карте рисуются точно в масштабе с сохранением их подобия и ориентировки действительным реальным силуэтам на территории. Они наносятся пунктиром, если не совпадают с иными линиями на местности (дорогами, канавами, заборами), которые рисуются другими знаками.

Внемасштабные знаки

Что собой представляют основные тактические знаки, мы уже выяснили. А что такое внемасштабные условные символы? Это знаки, необходимые для обрисовки местных мелких объектов, не воплощающихся в масштабе карты, обособленных элементов, колодцев, домов и так далее. При воспроизведении такого предмета в масштабе получилась бы на карте точка.

Релятивный внемасштабный символ включает эту, как бы ведущую точку, точно передающую позицию объекта, и своей картинкой указывает его сущность.

Такая первостепенная точка имеется:

  • у символов с прямым углом в основании – в вершине угла;
  • у меток симметричной формы (звёздочка, квадрат, кружок, прямоугольник) – в центре рисунка;
  • у символов в форме фигуры с широким базисом – в центре базиса;
  • у символов, являющихся сочетанием нескольких изображений – в центре нижнего изображения.

Этими ведущими точками пользуются при точных измерениях по карте дистанций между предметами и при продлении их координат.

Измерение по карте

К релятивным условным меткам относятся символы дорог, ручьёв и иных местных линейных объектов, у которых лишь длина выражается в масштабе (ширина по карте не может быть измерена). Их точное размещение на документе угадывается серединой (продольной осью) знака. Нужно запомнить, что местные мелкие предметы (отдельно стоящие объекты, деревья, колодцы и так далее) наносятся внемасштабными метками, а более обширные (реки, населённые пункты и так далее) — в зависимости от диапазона диаграммы внемасштабными и контурными символами.

Внемасштабные метки не могут указать размер объектов или занимаемую ими площадь, поэтому невозможно, к примеру, измерить ширину моста по карте.

Толковательные символы

Релятивные пояснительные знаки применяются для показа разновидностей предметов и их добавочной характеристики. К примеру, стрелка на реке показывает направление течения, фигурка лиственного или хвойного дерева внутри контура леса – доминирующую в нём породу деревьев и так далее.

Опознавательные знаки для боевых машин

Тактический знак в технике играет очень большую роль. Для различения своих военных машин и выявления их принадлежности к подразделению, части, на них изображаются условные номера и опознавательные символы.

Тактический знак части (соединения) — это геометрическая фигура, нарисованная в виде квадрата, круга, прямоугольника, треугольника, ромба и так далее. Количество вариантов этих знаков необходимо было увеличить. Поэтому сегодня разрешено наносить внутри них линии в разном направлении, буквы, цифры, рисунки деревьев и их листьев. Иногда одну часть метки просто закрашивают. Такие знаки части (соединения) назначаются старшим начальником и периодически меняются.

Условные номера представляют собой трёхзначное число. На определённый период командир соединения каждой воинской части выделяет пару сотен номеров. К примеру, 200-288 или 700-555. Командир воинской части устанавливает порядок нумерации боевых машин. При этом для разной техники разрешается повторение одних и тех же номеров.

Нанесение знаков на технику

Опознавательный тактический знак рисуется на левом и правом бортах машины (сторонах башни) впереди релятивного номера. В связи с наличием открытых зон бортов (башни) допускается наносить его по ходу движения военной машины перед условным номером.

Летом эти метки белой краской наносятся, а зимой или при действиях в пустыне, когда боевая техника имеет маскирующую расцветку, — чёрной (красной).

Цифры условного номера рисуются высотой 20-40 см, в зависимости от конструктивных качеств военного оборудования. Их ширина составляет две трети высоты. Параметры тактического символа должны быть не менее двух третей высоты цифр релятивного номера, но и не более их. Толщина линий этих меток равна одной шестой их высоты.

Практика

В областях, где существовали реальные дивизии, и где проводились учения, назначались тактические распознавательные символы, которые в соответствии с Уставом представляли собой геометрические фигуры. Каждому подразделению назначался один определённый знак, внутри которого наносились цифры, литеры, точки, сектора, линии, обозначающие отдельный батальон дивизии, полк.

Хотя регламент не запрещал внутри символов рисовать листья, но на практике это не встречалось. Эти изображения после учений так и оставались на технике, превращаясь для солдат в постоянные опознавательные знаки. Чаще всего они несколько лет служили от учения к учению.

Устав обязывал изображать номер на обеих сторонах башни (на двух бортах) и на задней её части (корме машины). Но чаще всего его наносили только на так называемые «стрельбовые машины», которые применялись для тренировки на учебных стрельбах. Это связано с тем, что руководителю маневров без такого номера сложно с командной вышки выяснить, где какая машина.

Но уже во время Афганской войны пришлось с брони удалить не только дерзкие символы Гвардии, Спецназа, но и обычные знаки. В Чеченскую войну даже на самолётах и вертолётах закрашивали номера. Цветные яркие пятна демаскируют технику и помогают неприятелю распознавать, разыскивать и сосредотачивать огонь на ней.

fb.ru

2.12. Тактические условные знаки

Тактические условные знаки применяются для обозначения на картах и других графических документах положения войск, пунктов управления, характера действий войск и других элементов боевой обстановки. По назначению и геометрическим свойствам они подразделяются на масштабные, внемасштабные и комбинированные.

Масштабные условные знаки применяются для обозначения положения войск, размаха их действий, огневых позиций артиллерийских подразделений (частей), позиционных районов ракетных войск, рубежей различного назначения, траншей, районов и участков огня артиллерии, ядерных ударов и других объектов, которые по своим размерам (занимаемой площади, длине) могут быть отображены в масштабе карты.

Внемасштабные условные знаки применяются для обозначения положения целей и объектов (одиночные танки, БМП, орудия, наблюдательные пункты и посты, артиллерийские минометные взводы и батареи на огневых позициях и т.д.), которые не могут быть выражены в масштабе карты.

Комбинированные условные знаки представляют собой сочетание масштабного и внемасштабного знаков, например, условный знак «огневой рубеж противотанкового резерва» наносится на карту: в масштабе — протяженность рубежа по фронту и вне масштаба — вид противотанковых средств.

Местоположение целей и объектов, наносимых на карту внемасштабными условными знаками обычно соответствует центру фигуры знака, а для пунктов управления — нижнему концу древка флажка.

Положение, задачи и действия своих мотострелковых, танковых, воздушно — десантных, авиационных подразделений (частей), их пункты управления и тыловые подразделения (части) наносятся красным цветом; ракетных, ракетно-технических, артиллерийских, зенитных, инженерных, химических, радиотехнических подразделений и частей, подразделений и частей связи, радиоэлектронной борьбы, дорожных и железнодорожных войск и других специальных войск, их пункты управления, тыловые подразделения (части), инженерные сооружения, заграждения и т.п.-черным цветом; данные о противнике наносятся теми же условными знаками, что и свои войска, но синим цветом.

Нумерация, наименования подразделений (частей) и пояснительные подписи, относящиеся к своим войскам, пишутся черным, а к войскам противника — синим цветом.

2.13. Метеорологические элементы

На боевые действия войск, применение оружия и боевой техники существенное влияние оказывают метеорологические элементы и прежде всего температура воздуха, атмосферное давление, влажность воздуха, облачность, осадки и видимость. Эти элементы обязательно учитываются командирами и штабами при организации и в ходе боевых действий.

Температура воздуха характеризует тепловое состояние атмосферы. Отклонения ее от значений принятых в стандартной атмосфере, влияют на тактико-технические характеристики летательных аппаратов и их аэродинамические качества, на поведение токсичных примесей в атмосфере, на точность стрельбы артиллерии и пусков некоторых типов ракет.

Атмосферное давление — статическое давление, оказываемое атмосферой на находящиеся в ней предметы и на земную поверхность. Измеряется барометрами и выражается высотой ртутного столба (мм рт. ст.), в специальных единицах — барах, миллибарах (бар, мбар), а в международной системе единиц (СИ) — в Паскалях (Па). Атмосферное давление в 760 мм рт. ст. =1013,25 мбар=101325 Па называется нормальным.

Влажность воздуха — содержание водяного пара в воздухе. Она измеряется с помощью специальных приборов (психрометров и гигрометров). Состояние насыщенности воздуха водяным паром является необходимым условием для образования облачности, осадков, тумана и т.п.

Облачность —

система взвешенных в атмосфере продуктов конденсации водяного пара, образующиеся на различных уровнях над Землей. Она характеризуется количеством и формой облаков, высотой верхней и нижней границ их распространения, расслоенностью, водностью и т.д. Количество облаков определяется визуально, в баллах, в зависимости от степени покрытия ими неба (безоблачно — 0 баллов, полностью покрытое небо — 10 баллов), а высота облаков при помощи светолокаторов, прожекторов, шаров и самолетов, в метрах. Облачность является наиболее важным метеорологическим элементом Для авиации, влияющим на решение тактических задач, на самолетовождение, бомбометание и ведение воздушного боя.

Осадки — вода в капельно-жидком или твердом виде, выпадающая из облаков (дождь, морось, снег, град) или осаждающаяся на поверхность Земли и объекты (роса, иней, изморось). При наблюдениях за осадками определяется характер выпадения (обложные, ливневые, моросящие) и количество, измеряемое в мм. Переохлажденные дождь, морось, туман вызывают гололед на земной поверхности, а также обледенение летательных аппаратов в воздухе.

Видимость — характеристика прозрачности атмосферы. Она измеряется визуально по дальности видимости заранее выбранных ориентиров или регистраторов дальности видимости.

В настоящее время для практического применения в военных целях разработаны методы искусственного воздействия на процессы формирования облаков и осадков, чтобы стимулировать и вызывать дополнительные осадки. Эти методы в основном сводятся к опылению облаков различными реагентами (йодистым серебром, двуокисью углерода и др.) с самолетов или доставке их в облака другими средствами, например, ракетами. Этим методом считаются возможным вызвать (в некоторых районах муссонного климата) интенсивные продолжительные ливни и тем самым существенно изменить водный режим рек, озер и болот, значительно ухудшить проходимость дорог и местности, а в низменных районах вызвать наводнения.

В горных районах выпадение дополнительных осадков может привести к затоплению ущелий и долин и к искусственному образованию селевых потоков.

Предусматривается возможность ликвидации туманов и облаков над расположением противника в интересах разведки его объектов.

Для обозначения метеорологических элементов обстановки, характеризующих физическое состояние атмосферы и процессов, происходящих в ней существуют специальные метеорологические условные знаки. Определенными графическими, буквенными и цифровыми условными знаками обозначаются: атмосферное давление, температура, влажность и плотность воздуха, облачность, осадки и видимость, солнечная радиация, направление и скорость ветра (приложение 8).

studfiles.net

Тактические знаки вермахта — Амуниция и снаряжение


 Штаб танковой дивизии Штаб танковой дивизии Оперативное отделение Гренадерская рота

 Взвод полевой жандармерии Мотоциклетный взвод Штаб танковой бригады  Взвод связи

 Штабная рота 1-й танковый взвод 2-й танковый взвод 1-й танковый батальон

 2-й танковый батальон Рота средних танков Рота легких танков Ремонтная бронерота

 Рота связи Панцер-гренадерская бригада  Панцер-гренадерский полк  Штаб Панцер-гренадерского батальона

 Панцер-гренадерская рота Тяжелая пулементная рота  Рота тяжелого орудия Разведбатальон приштабе панцер-гренадерского полка

 Мотоциклетная разведрота Мотоциклетная разведрота Штаб приданного разведбатальона Рота бронеавтомобилей

 Разведрота Штаб артиллерийского полка  Штаб артиллерийского батальона  Топографический взвод

 Батарея тяжелых гаубиц на механической тяге Батарея полевых гаубиц на механической тяге Батарея тяжелых полевых орудий на механической тяге Штаб батальона армейской зенитной артиллерии

 Самоходная зенитная батарея Батарея несамоходных зенитных орудий Штаб бронированного саперного батальона Инженерная рота

 Понтонный парк Рота самоходных тяжелых орудий  Штаб противотанкового батальона Рота самоходных противотанковых орудий

 Рота самоходных противотанковых орудий Рота несамоходных противотанковых орудий Рота несамоходных противотанковых орудий Штаб батальона связи

 Транспортная колонна Радиорота Телефонная рота  Штаб транспортного батальона

 Колонна заправщиков Колонна грузовиков Транспортная рота Рота ремонтных мастерских

 Механизированная скотобойная рота (кухня) Моторизованная хлебопекарня  Административная рота Механизированная медицинская рота

 Взвод санитарных машин Отделение полевой почты

 Тактические
 знаки
 используемые после 1943 года



 Штаб танковой дивизии Оперативное отделение Взвод полевой жандармерии  Легкий зенитный взвод

 Гренадерская рота Взвод связи Штаб танкового полка Штабная рота

 Бронированная рота снабжения Танковые батальоны Танковые батальоны Рота танков «Пантера»

 Рота танков PzKpfw IV Рота бронированных мастерских Штаб Панцер-гренадерского полка Штабная рота

 Штаб Панцер-гренадерского батальона Панцер-гренадерская рота  Рота тяжелого оружия Минометный взвод

 Бронированный взвод зенитных орудий Бронированный взвод зенитных орудий Бронированный взвод зенитных орудий Штаб полка самоходных артиллерийских орудий

 Штабная рота  Штаб артиллерийского полка  Батарея тяжелых самоходных гаубиц Батарея легких самоходных гаубиц

 Батарея тяжелых несамоходных гаубиц Батарея полевых несамоходных гаубиц Полевая батарея Тяжелая полевая батарея

 Мотоциклетный взвод Батарея реактивных пусковых установок Батарея самоходных реактивных пусковых установок  Штаб противотанкового батальона


Рота JdPz IV или самоходок «Hetzer»
 Рота штурмовых орудий StuG III  Рота штурмовых орудий StuG IV Рота несамоходных противотанковых орудий

 Рота самоходных противотанковых орудий Штаб батальона зенитной артиллерии Батарея тяжелых несамоходных зенитных орудий Штабная рота

 Батарея самоходных 37-мм зенитных орудий Батарея самоходных счетверенных 20-мм зенитных орудий Батарея легких несамоходных зенитных орудий Прожекторное отделение

 Штаб бронированного саперного батальона Штабная рота саперного батальона  Инженерная рота саперного батальона Механизированная саперная рота

 Понтонный парк  Штаб бронированного разведбатальона Рота бронеавтомобилей Легкая разведрота

 Средняя разведрота Тяжелая разведрота Взвод полугусеничных самоходных 75-мм гаубиц Взвод орудий РАК 40на полугусеничных автомобилях

 Штаб бронированного батальона связи  Бронированная радиорота или телефонная рота
 Штаб бронированного транспортного батальона Штабная рота


Траспортная рота (грузоподъемность 120 тонн)
 Траспортная рота (грузоподъемность 75 тонн)  Рота ремонтных мастерских Рота ремонтных артиллерийских мастерских

 Моторизованная хлебопекарня Механизированная скотобойная рота (кухня Административная рота Отделение полевой почты

 Механизированная медицинская рота  Взвод санитарных машин Моторизованная санитарная рота








xn--80aaxgqbdi.xn--p1ai

Правила нанесения условных знаков на карту

Обозначение

Правила нанесения

Внемасштабные условные знаки

Наносятся на карту таким образом, чтобы центр условного знака находился в точке расположения объекта на местности (место объекта на местности показано точкой)

Командно-наблюдательный пункт наносится на карту так, чтобы вертикальная прямая линия своим нижним концом упиралась в точку местности, где размещается пункт управления (центр основания КНП)

Нанесение командных (командно-наблюдательных) пунктов на карту в зависимости от фронта обороны и направления выступления

При наступлении или движении в западном направлении или при обороне фронтом на запад флажок должен быть расположен вправо от вертикальной линии, указывающей место его расположения и наоборот, при наступлении или обороне фронтом на восток флажок должен быть развернут влево (а).

При наступлении в северном или южном направлении и обороне фронтом на юг или на север флажок КП (КНП) вычерчивается вправо от вертикальной линии, а флажок противника – влево (б)

Продолжение табл.4

1

2

Сохранение топографической карты

При нанесении на карту условных тактических знаков топографическая основа, особенно названия населенных пунктов, высот, мостов не «забивается»

Нанесение на карту линии обороны в соответствии с рельефом местности и расположением местных предметов

Линии траншей проводятся в соответствии с занимаемым подразделениями положением, сообразуясь с условиями рельефа местности. Они не должны затемнять или закрывать топографическую основу карты

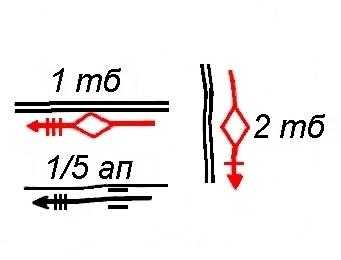

Нанесение на карту подразделений, совершающих марш

Условные знаки подразделений, находящихся на марше, наносятся не на дорогах или колонных путях, а вдоль них, с южной или восточной стороны на удалении 2-3мм от дороги (колонного пути)

Для выполнения надписи при изображении на карте походного порядка колонн наименование элементов походного порядка пишется сверху условного знака, обозначающего колонны, а состав ее (номера и наименование подразделений) – под знаком. Условный знак колонны мотострелкового (танкового, мобильного) батальона со средствами усиления показывается без учета места следования в ней мотострелковых (танковых) подразделений, артиллерии и др. средств

Продолжение табл.4

1

2

Нанесение на карту маршрута движения

Маршрут движения лучше всего наносить южнее или восточнее дороги на удаление не более 3 мм

Показ фактических действий войск

Фактические действия войск и их расположение наносятся на карту сплошной линией

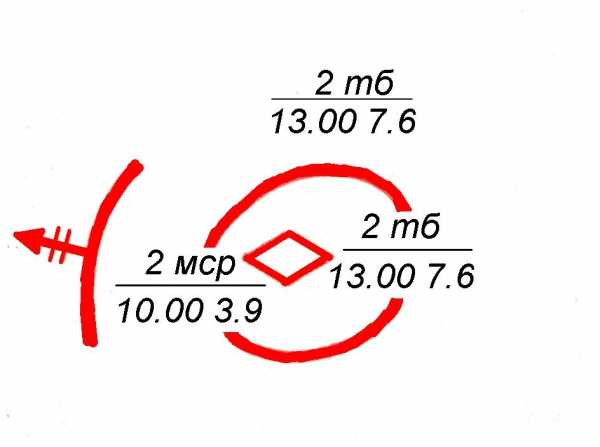

Обозначение положения или времени действий подразделений

Время, к которому относится то или иное положение войск, указывается под наименованием подразделения, внутри или рядом с условным знаком, обозначающим характер действий, или же в стороне, на свободном месте карты. Надпись при этом обязательно должна размещаться сзади фронта боевых действий подразделения или на одном уровне с ним

Расположение скобок у местных предметов при нанесении разграничительных линий

Скобка наносится у местного предмета таким образом, чтобы не ее окружность, а воображаемая линия, которую можно провести через ее концы, включала или исключала данный местный предмет. Величина скобок должна быть одинаковой по всей длине разграничительных линий

Продолжение табл.4

1

2

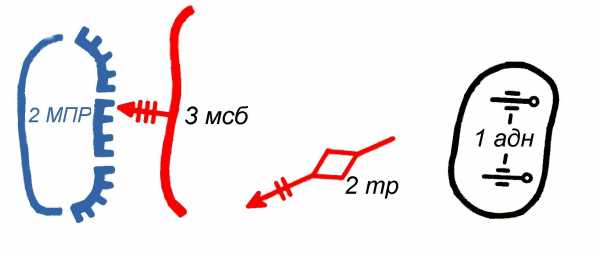

Боевые задачи мотострелковых, танковых, мобильных подразделений в наступлении

Боевые задачи наносятся на карту пунктирной линией со стрелкой и поперечными черточками (одна – взвод, две – рота, три – батальон).

Длина пунктира для обозначения роты составляет 5 мм с расстоянием между пунктирами до 2 мм, а для батальона и полка – 10 мм с интервалом – до 2 мм

Нанесение на карту рубежей перехода в атаку, огневых рубежей, рубежей ввода в бой

Рубежи перехода в атаку, огневые рубежи, рубежи ввода в бой наносятся с учетом рельефа местности. Рядом с условным знаком необходимо указывать, какое подразделение вводится или выходит на этот рубеж. При этом если тому или иному подразделению указывается рубеж, например, рубеж ввода в бой, то номер рубежа пишется в числителе, а номер и наименование войсковой единицы – в знаменателе. Нумерация рубежей ввода в бой осуществляется от своих войск в сторону направления наступления, а огневых рубежей – справа налево

Продолжение табл.4

1

2

Нанесение на карту положения подразделения, ведущего бой за какой-либо пункт или овладевшего каким-либо рубежом

Показ рубежей, занимаемых подразделениями в ходе выполнения задач

Занятие рубежа

для отражения

контратаки

Занятие рубежа для

обеспечения развертывания главных сил

Показ на карте участка прорыва: прорыв осуществляется с ходу на всем фронте наступления (а); участок прорыва совпадает с левой разграничительной линией (б)

Участок прорыва обозначается на глубину первой позиции от переднего края обороны противника с расширением в сторону флангов (б)

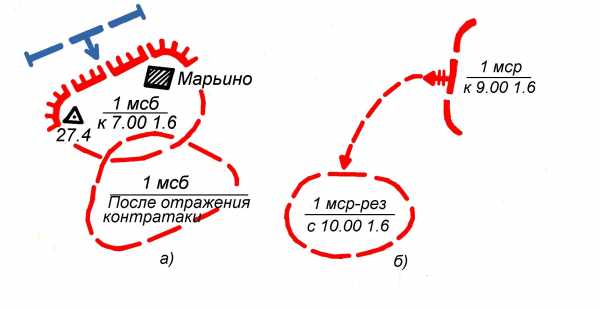

Показ на карте района расположения подразделения, выводящегося в резерв:

а) после отражения контратаки;

б) после выполнения задачи

Для подразделения, выводящегося в резерв, указывается район, в котором оно должно сосредоточится, и время. Время выхода подразделения в новый район может не указываться в том случае, когда подразделение выводится в резерв после выполнения определенной задачи

Окончание табл.4

1

2

Отображение на карте положения сторон в динамике боя

Обстановка на одно и то же время как за свои войска, так и за войска противника обозначается одинаковыми знаками или подтушевывается карандашом (маркером) одного цвета

Обозначение на карте времени занятия обороны:

а) всеми подразделениями 1 омсб к одному времени;

б) подразделениями 1 омсб к разному времени

studfiles.net

Тактические знаки


Тактические знаки

Топографическая карта, на которой графически при помощи условных тактических знаков с необходимыми пояснительными надписями отображается тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий, называется рабочей картой командира.

Процесс отображения на карте или ином графическом документе тактической или специальной обстановки называется «нанесением обстановки». Совокупность условных тактических знаков называется «тактическая обстановка» или сокращенно «обстановка».

Полнота нанесения обстановки:

1. О противнике:

-расположение средств оружия массового поражения с подробностью до отдельного орудия, ракетной установки;

-пехотные, мотопехотные, танковые, артиллерийские подразделения с подробностью до взвода, орудия;

-радиационная обстановка в объеме необходимом для работы.

2.О своих войсках:

-положение подразделений с подробностью на две ступени ниже своего уровня (например, командир полка наносит знаки батальонов и рот).

— задачи, поставленные старшим начальником.

Применяемые топографические карты:

1:25000 — командиры вводов и рот;

1:50000 — командиры батальонов;

1:100000 — командиры полков, дивизий, корпусов;

1:200000 — командующие армиями, фронтами;

1:500000 — обзорные карты фронтов, главного командования.

Для нанесения обстановки используются следующие цвета:

-Основные — красный, синий, черный;

-Вспомогательные — коричневый, зеленый, желтый.

Применение иных цветов, а также оттенков основных или вспомогательных цветов не допускается.

КРАСНЫЙ применяется при обозначении для наших войск  положения, задач, действий, оружия и техники мотострелковых, воздушно-десантных, танковых, авиационных, морских подразделений. Этим же цветом обозначаются зоны пожаров, вне зависимости от того, кем эти зоны созданы.

СИНИЙ применяется при обозначении для  войск противника  положения, задач, действий, оружия и техники всех родов войск. Также этим цветом наносятся все надписи, относящиеся к противнику. Этим же цветом обозначаются зоны затопления, независимо от того, кем эти зоны созданы.

ЧЕРНЫЙ применяется  при обозначении для наших войск положения, задач, действий, оружия и техники ракетных войск, артиллерии, зенитных войск, инженерных войск, химических войск, радиотехнических войск, войск связи, железнодорожных и иных специальных войск. Также этим цветом выполняются все надписи, относящиеся ко всем родам наших войск.

КОРИЧНЕВЫЙ применяется для нанесения дорог, маршрутов, колоных путей наших войск, заполнения зон применения бактериологического (биологического) оружия, обозначения внешней границы зоны радиоактивного заражения В.

ЗЕЛЕНЫЙ применяется для обозначения внешней границы зоны радиоактивного заражения Б.

ЖЕЛТЫЙ применяется  для заполнения зоны химического заражения.

Все надписи выполняются прямым или наклонным стандартным чертежным шрифтом. Прямой шрифт применяется для заголовка карты и подписей должностных лиц. В остальных случаях применяется наклонный шрифт (угол наклона 75 градусов). Заглавные буквы наклонного шрифта применяются для служебных заголовков и подписей, а также в начале предложения и для сокращенных обозначений. Строчные буквы применяются для написания легенд, пояснительных надписей и большого количества сокращенных обозначений. Все надписи выполняются только горизонтально. Вертикальные или наклонные надписи не допускаются.

Размер надписей должен быть пропорционален масштабу карты и соразмерен значимости подразделения.В таблице приведены размеры надписей в зависимости от масштаба карты и подразделения (размер шоифта в натуральную величину). Размер шрифта для обозначения более мелких подразделений, отдельных объектов, пояснительных надписей не может быть больше размеров шрифта для взвода.

Рисунки тактических знаков наших войск всегда направляются в сторону противника и наоборот. Исключение составляют зенитные средства, которые всегда направлены к верхнему обрезу карты.

Если тактический знак явно больше по размеру истинного размера объекта в масштабе карты, то местом положения объекта на местности считается центр тактического знака (для флажков нижняя часть штока флажка, для стрелок -передний конец стрелки).

Пункты управления и средства связи

Пункт управления полка на месте. Надпись  КП обозначает — командный пункт, ТПУ — тыловой пункт управления. Надпись внутри флажка -номер полка.

Пункт управления батальона. Надпись 1/10 мсп означает 1 батальон 10 мотострелкового полка.

То же в движении.



Командно-наблюдательный пункт командира роты на месте. 2- БМП командира роты (соответственно обозначается БТР, танк командира роты. Ставится такт. знак данного типа техники и две черточки. У командира взвода одна черточка.

Наблюдательный пункт 10 мотострелкового полка. Если внутри знака буква, то это означатет что НП специализированный (А-артилерийский, И-инженерный, Х-химический, В-воздушного наблюдения, Т- технический). В артиллерии, спец.войсках знак черный.

Пост регулирования движения (Р-регулировщик, КПП-контрольно-пропускной пункт, КТП-контрольно-технический пункт.


Узел связи. 1- полевой подвижный. 2- стационарный

Радиоприемник. 305- марка приемника.

Радиостанция. 1-подвижная, 2- носимая. 3- танковая



Подвижная радиорелейная станция



Радолокационная станция разведки. 1- воздушных целей. 2-наземных целей.

Радиосеть носимых  станций.



Радионаправление подвижных станций.

Марш, разведка и охранение

1-Пешая колонна войск. Полк с обозначением номера, батальон три черточки, рота две черточки, взвод с одной черточкой, отделение без черточек.

2. Колонна войск на технике. Здесь 2 мср на БМП. если танковая колонна, то значек танка, если колона БТР, то значек БТР, и т.п.


1- Колонна специальных войск. Здесь пятый инженерно-саперный батальон.

2-Колонна артиллерийского дивизиона (батарея — две черточки, взвод — одна черточка, отдельное орудие на марше  — стрелка короче и без черточек

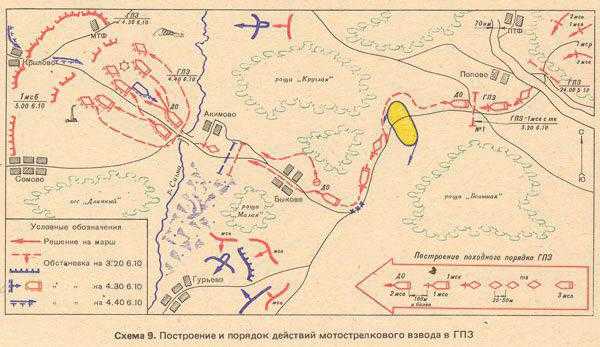

Головная походная застава в составе первой мотострелковой роты на БМП, усиленная  первым взводом второй танковой роты (БПЗ- боковая походная застава, ТПЗ — тыловая.



Подвижный отряд заграждений десятого мотострелкового полка.

Колонна взвода тылового обеспечения (воб), если роты мат. обеспечения то надпись — рмоб, батальона обмоб

Колонна технического замыкания батальона (П- полка).



Разведывательный отряд.



Дозорное отделение на БМП.


Боевой разведывательный дозор 2 танкового батальона к 9.00 15 ноября. (ОРД-отдельн. развед.дозор, РД — развед.дозор, ОФРД -офицерский разв.дозор, ИРД-инженерный равзв. дозор, ХРД — хим.развед.дозор), Цвет знака по роду войск.

Пеший дозор.



Пеший патруль 7 танковой роты и маршрут его патрулирования

Секрет

1 взвод развед.роты 10 мотострелкового полка в поиске (налете)



1 взвод 9 танковой роты в засаде.

Расположение и действия подразделений.

Район (участок местности), занимаемый подразделением. Здесь 3 мотострелковым батальоном. Надпись, указывющая подразделение обязательна, тактический знак техники подразделения необязателен. Знак масштабный, на карте охватывает весь район, занятый подразделением. Прерывистая линия указывает на то, что этот район намечен к занятию данным подразделением. Буква «Л», указывает, что это ложный район.

Район, занимаемый подразделенеим, чьим тактическим цветом является черный. Здесь район 5 инженерно-саперного батальона.

Направление наступления подразделения.



Ближайшая задача подразделения. Здесь 1 — общий знак батальона (на что указывают три черточки на стрелке), 2 — батальона на БМП. Если батальон или рота, или взвод танковый, то значки танков, если на БТР, то значки БТР, если батальон пеший, то применяется знак № 1. Знак масштабный



Последующая задача. Здесь 1 — общий знак батальона, 2 — знак танкового батальона. Знак масштабный



Положение (рубеж) достигнутый подразделением к определенному времени. Знак масштабный





Пулеметный взвод в боевом порядке. Ниже общий знак батальона и роты на БМП. Знак масштабный


Рубеж вероятной встречи с противником.

Исходный рубеж (рубеж регулирования, рубеж ввода в боя второго эшелона и т.п. рубежи

Фронт (рубеж) занимаемый подразделениями. Линия соприкосновения с противником



Рубеж развертывания в батальонные колонны (рота- две черточки, взвод — одна черточка)

Рубеж перехода в атаку. 1 — общий знак, 2 — мотострелковых подразделений.





Рубеж спешивания мотострелковых подразделений



Огневой рубеж танкового подразделения. Здесь третий огневой рубеж третьего танкового батальона.



Рубеж развертывания противотанкового подразделения



Рубеж минирования


Район высадки тактического воздушного десанта. Здесь второй батальон третьего мотострелкового полка. высадка предполагается в 9.00 10 июля. Если факт высадки свершился, то линия сплошная.

Посадочная полщадка вертолетов.

Участок и пункты высадки морского десанта.



Подразделение остановлено на этом рубеже.



Отход подразделения с занимаемого рубежа.



Разграничительная линия между полками

разграничительная линия между батальонами.



Рубеж (позиция) не занятая подразделениями.



Расположение подразделения в обороне. 1 — общий знак, 2 — мотострелкового подразделения


Место захвата пленного. Здесь солдат второго батальона 26 пехотного полка 19 мех. дивизии захвачен в 5.00 12 августа.

Место изъятия документов убитого

Оружие массового поражения и защита от него.

Планируемый нами ядерный удар. 015- номер цели, 1/5 ордн — первая батарея пятого рак.дивизиона. -40 -мощность боеприпасса 40 килотон, В- взрыв воздушный. «Ч+1.10 — время взрыва.



Рубеж безопасного удаления (выступы в сторону взрыва).

Район разрушений от взрыва противника. Внутреннее кольцо -зона сплошных разрушений, далее — зона сплошных завалов, слабых разрушений; внешнее кольцо зона нейтронного воздействия на открыто расположенный личный состав.



Район пожара и направление распространения огня.





Место ядерного взрыва произведенного противником с указанием типа взрыва, мощности и времени и зоны радиоактивного заражения. Направление и размеры зон масштабные



Точка замера уровня радиации с указанием уровня. времени и даты заражения.



Ядерная мина противника с указанием мощности заряда, глубины заложения и времени обнаружения.

Поле химических фугасов.



 Участок, зараженный отравляющими веществами и направление смещения облака ОВ.





Участок заражения биологическим оружием.





Место нанесения удара зажигательным оружием. Здесь — авиация, напалм в 7.00 5 июня


Пункт специальной обработки (ДП- дегазационный пункт)

Проход в зоне химическогго заражения (№1 — номер прохода, 3- его ширина)

Указатель направления Север-Юг


^

Ручной пулемет

Станковый пулемет

Ручной противотанковый гранатомет

Автоматический гранатомет

Зенитно-ракетный носимый комплекс.

Зенитная пулеметная установка

Станковый противотанковый гранатомет

Носимые противотанковые ракетные комплексы (ПТУР). Здесь 1- ПТУР противотанково-пулеметного взвода, 2- ПТУР противотанкового взвода.

Огнеметы. Здесь 1 — реактивный легкий, 2 — реактивный тяжелый


Противотанковая пушка. 1 — общее обозначение, 2 — до 85 мм, 3 — до 100мм, 4 — более 100мм



Пушка. 1 — общее обозначение, 2 — до 100мм, 3 — до 152 мм, 4 — более 152 мм

Гаубица. 1 — общее обозначение, 2 — до 122мм, 3 — до 155 мм, 4 — более 155мм



Гаубица калибром свыше 155мм, стреляющая ядерными боеприпасами



Самоходная гаубица. Здесь калибра до 122 мм



Боевая машина реактивной артиллерии. 1 — общее обозначение. 2 — среднего калибра.

Миномет. 1 — общее обозначение, 2 — малого калибра, 3 — среднего калибра, 4 -крупного калибра.

Зенитная пушка. 1 — общее обозначение. 2 — малого калибра, 3 — среднего калибра.

Зенитная самоходная установка. 1 — без РЛС, 2 — имеющая РЛС


Боевая машина зенитно-ракетного комплекса. Начертание знака зависит от типа базовой машины, значок внутри зависит от типа ракеты.

Пусковая установка зенитной ракеты. 1 — ближнего действия. 2 — малой дальности, 3 — средней дальности.

Район огневых позиций артдивизиона. Здесь первый дивизион 12 артиллерийского полка. Знаки батарей внемасштабный, района масштабный.



Огневая позиция батареи 100мм. пушек.



Огневая позиция минометной батареи



Отдельная цель. 28- номер цели. Синий знак внутри кружка — местоположение огневого средства противника.



Участки сосредоточения огня. Числа — номера СО. Знаки масштабные.

Одинарный неподвижный заградительный огонь с указанием его условного наименования


Глубокий неподвижный заградительный огонь на трех рубежах с указанием условного наименования СО и номеров рубежей.







Одинарный подвижный заградительный огонь с указанием его условного наименования и номеров рубежей.









Двойной подвижный заградительный огонь







Последовательное сосредоточение огня с указанием условных наименований рубежей и номеров целей (сплошными линиями — рубежи, по которым планируется вести огонь одновременно; при двойном ПСО сплошными линиями соединяются цели на двух рубежах, при тройном на трех. рубежи и участки целей масштабные


Массированный огонь с указанием его условного наименования и номеров участков.



Огневой вал с указанием усл. наименований рубежей, участков для дивизионов и их номеров, и номеров промежуточных рубежей.





Граничная линия сектора обстрела



Граничная линия дополнительного сектора обстрела.



Сосредоточенный огонь мотострелковой роты (СО-1 — номер участка, 1,2,3 — номера участков взводов)

Рубеж заградительного огня гранатометного взвода с указанием его номера и участков огней отделений.


^

Танк. 1 — общее обозначение, 2 — танк командира батальона, 3 — плавающий танк, 4 — огнеметный танк



Танк с комплексом противотанковых средств.



Танк и БМП с минным тралом

Танк с БТУ

Танк с СТУ



БМП

БТР

Боевая разведывательная машина и боевая разведывательная дозорная машина (БРДМ)



Автомобиль и автомобиль с прицепом

1 — танковый тягач, 2 — гусеничный тягач, 3 — автомобильный тягач

Мотоцикл

Санитарный автомобиль



Вертолет. 1 — общее обозначение, 2 — боевой, 3 — транспортный


^

Танковый мостоукладчик

Гусеничный плавающий транспортер



Гусеничный самоходный паром (паромно-мостовая машина).



Инженерная техника на колесной базе (Здесь тяжелый механизированный мост ТММ)



Инженерная техника на гусеничной базе(Здесь БАТ).





Понтонно-мостовой парк с уазанием его типа.



Окоп мотострелкового подразделения с перекрытой щелью



Траншея с ходом сообщения.





Орудие в окопе. Цвет знака окопа по роду войск. (такой же знак для всех подвижных огневых средств)


Сооружение для наблюдения открытого типа (закрытого типа с черным закрашенным треугольником.



Укрытие для техники (значок техники по ее типу)



Блиндаж

Убежище с указанием степени защиты и вместимости

Открытая щель

Перекрытая щель

Эскарп (контрэскарп) с указанием протяженности.

Малозаметное проволочное заграждение (спираль, сеть на низких столбиках.

Противотанковый ров с указанием протяженности.



Надолбы с указанием типа, числа рядов и протяженности.



Минированный завал с указанием протяженности.

Проволочное заграждение (число штрихов — число рядов)


Участок заграждений из ежей с указанием числа рядов и протяженности

Противотанковое минное поле



Противопехотное минное поле (смешанное минное поле обозначается чередованием закрашенных и незакрашенных кружочков)



Минные поля, установленные средствами дистанционного минирования.





1 — неуправляемый фугас, 2 — радиоуправляемый фугас, 3 — фугас, управляемый по проводам.



Проход в заграждениях с указанием номера и ширины.



Мост, разрушенный противником



Участок дороги, разрушенный противником с указанием протяженности разрушений


Десантная переправа с указанием количества и типа переправочно-десантных средств.



Переправа танков под водой с указанием 3 — глубины, 180 — ширины реки, 40 -ширины трассы, П-характера дна, 0,8 — скорости течения.

Паромная переправа с указанием числа паромов, их грузоподъемности и типа парка

Паромная переправа из трех паромов ГСП и 3 паромов по 40 тонн из машин ПММ.



Мост на жестких опорах. Н-низководный длиной 120м, шириной 4м. и грузоподъемностью 60 тонн.





Понтонный мост длиной 120м, грузоподъемностью 60 тонн из парка ПМП



Брод глубиной 0.8м., ширина реки 120м, дно твердое, скорость течения 0.5 м.в сек.

Ледяная переправа номер пять под грузы 60 тонн


Пункт водоснабжения. С-скважина, 8-дебит скважины.



Маршрут движения войск с указанием его номера, расстояния от исходного рубежа


^

Сборный пункт поврежденных машин. П-полковой, 1- его номер, бт — для бронетанковой техники







Ремонтно-эвакуационная группа на БТР. П-полковая, бт — для бронетанковой техники.







Полковой склад. Г- горючего, 10тп — десятого танкового полка.



Медицинский пункт полка.



Мед.пункт батальона.



Мед.пост роты



Стрелок-санитар.

Пост санитарного транспорта



Пункт заправки ГСМ батальона



Пункт боепитания батальона



Пункт боепитания роты





Пункт обслуживания на маршруте. Г-ГСМ

^
В боевых документах (боевых приказах, картах, планах, схемах, иных графических документах, донесениях, служебной переписке и т.п.) для нижеперечисленных терминов допускаются только эти сокращения. Иные сокращения категорически запрещены. Для терминов, не указанных ниже допустимы иные, общепонятные сокращения, но с обязательной расшифровкой в легенде документа.

^

Мотострелк. полк, батальон, рота, взвод, отделение — мсп, мсб, мcр, мсв, мсо

Танковый полк, батальон, рота, взвод — тп, тб, тр, ТВ

Пулеметно-артиллерийский батальон, рота — пулаб, пулар

Парашютно-десантный батальон, рота, взвод — пдб, пдр, пдв

Десантно-штурмовой батальон, рота, взвод — дшб, дшр, дшв

Разведывательная рота, взвод, отделе­ние — рр, рв, ро

Пулеметная рота, взвод, отделение — пулр, пулв, пуло

Противотанковый взвод — птв

Гранатометный взвод, отделение — гв, го

Противотанково-пулеметный взвод — птпулв

^

Артиллерийский полк, дивизион, батарея — ап, адн, батр

Самоходно-артиллерийский дивизион, батарея — садн, сабатр

Батарея противотанковых управляемых ракет — батр ПТУР

Минометная батарея, взвод — минбатр, минв

Взвод управления — ву

Части и подразделения ПВО

Зенитная ракетная батарея, взвод, отделение — зрбатр, зрв, зро

Зенитная артиллерийская батарея, взвод, отделение — забатр, зав, зо

Зенитная ракетно-артиллерийская батарея — зрабатр

Батарея, взвод зенитных самоходных установок — батр ЗСУ, взв. ЗСУ

^

Инженерно-саперная рота, взвод, отделение — иср, исв, ИСО

Инженерно-штурмовая рота, взвод, отделение — ишр, ишв, ишо

Переправочно-десантная рота — пдеср

Понтонная рота, взвод — понр, понв

Взвод, отделение гусеничных плавающих транспортеров — взв. ГПТ, отд. ГПТ

Взвод, отделение гусеничных самоходных паромов — взв. ГСП, отд. ГСП

Отделение мостоукладчиков — отд. МТУ

Рота, взвод химической защиты — рхз, вхз

Взвод, отделение радиационной и химической разведки — врхр, орхр

Взвод, отделение специальной обработки — всо, осо

Огнеметный взвод, отделение — ов, оо

Рота, взвод, отделение связи — рс, вс, ос

Комендантская рота, взвод — кр, кв

Подразделения технического обеспечения и тыла

Отдельный батальон, рота материального обеспечения — обмо, рмо

Автомобильная рота, взвод, отделение- автр, автв, авто

Ремонтная рота — ремр

Хозяйственный взвод, отделение — хозв, хозо

Взвод обеспечения, взвод снабжения — воб, всн

Отделение технического обслуживания — ото

^

Командный пункт — КП

Тыловой пункт управления — ТПУ

Командно-наблюдательный пункт — КНП

Запасной командный пункт пункт — ЗКП

Наблюдательный пункт — ^

Пост воздушного наблюдения — ПВН

Артиллерийский наблюдательный пункт — АНП

Пункт технического наблюдения — ПТН

Инженерный наблюдательный пост — ИНП

Терминология общего назначения

Авангард (арьергард) — ^

Бактериологическое (биологическое) оружие — БО

Бактериологическое (биологическое) заражение — БЗ

Батальонный заправочный пункт — БЗП

Боевая машина — ^

Боевая машина пехоты — БМП

Боевая разведывательная машина — БРМ

Боевая разведывательная дозорная машина — БРДМ

Боковая походная заставам^

Бронетранспортер — БТР

Боевой комплект — бк.

Взрывчатые вещества — ВВ

Высота — выс.

Головная походная застава — ГПЗ

Головной дозор — ГД

Дизельное топливо — ДТ

Долговременное огневое сооружение(долговременное фортификационное сооружение) — ДОС (ДФС)

Зажигательное оружие (зажигательные средства) — ЗЖО (ЗЖС)

Заправка — запр.

Защита от оружия массового поражения — ^

Зона радиоактивного, химического, бактериологического (биологического) заражения — ЗРЗ, 3Х3, ЗБЗ

Зенитная самоходная установка — ЗСУ

Исходный рубеж (исходный пункт) — исх. р-ж, (исх.п.)

Килотонна — кт

Командно-штабная машина — ^

Комплект — компл.

Командир 1-го мотострелкового, 2-го танкового батальона — кмсб-1, ктб-2

Командир 1-й мотострелковой, 2-й танковой роты — кмср-1, ктр-2

Командир 1-го мотострелкового, 2-го танкового взвода — кмсв-1, ктв-2

Минно-взрывное заграждение — МВЗ

Медицинский пункт полка — ^

Медицинский пункт батальона — МПБ

Медицинский пост роты — МПР

Неприкосновенный запас — НЗ

Неснижаемый запас — НСЗ

Огневая позиция — ОП

Окраина — окр.

Отравляющие вещества (стойкие отравляющие вещества, нестойкие отрав ляющие вещества) — 0В (СОВ,

ОВ)

Отметка — отм.

Отдельный — отд.

Передовой отряд — ПО

Подвижный отряд заграждений — ПОЗ

Полевой заправочный пункт — ^

Последовательное сосредоточение огня — ПСО

Противник — пр-к

Противовоздушная оборона (противотанковая оборона) — ПВО (ПТО)

Противопехотное минное поле — ППМП

Противотанковое минное поле — ^

Противотанковый резерв — ПТрез.

Радиоактивное заражение — РЗ

Радиоактивные вещества — РВ

Радиационная и химическая разведка — РХР

Разведывательный отряд — РО

Разграничительная линия — разгранлиния

Радиосеть (радионаправление) — р/с (р/н)

Район — р-н

Ремонтно-эвакуационная группа (ремонтная группа) — РЭГ (Рем. Г)

Рубеж регулирования (пункт регулирования) — р-ж per. (п. per.)

Сборный пункт поврежденных машин — ^

Сторожевой отряд (сторожевая застава, сторожевой пост) — Ст.О (Ст.З, Ст.П)

Севернее, южнее, восточнее, западнее — сев., южн., вост., зап.

Северо-западнее, северо-восточнее, западнее, юго-восточнее юго-западнее — сев.-зап., сев.-вост., юго-

вост, юго-зап.

Сосредоточенный огонь — СО

Суточная дача — с/д

Тактический воздушный десант — Такт. ВД

Танковый мостоукладчик — МТУ

Тыльная походная застава — ТПЗ

Узел связи — ус

Укрепленный район — УР

Химический наблюдательный пост — ХНП

Химическое заражение — ХЗ

Химическое оружие — ХО

Химический фугас — ХФ

Ядерное оружие — ЯО

Ядерная мина — ЯМ

Ядерно-минное заграждение-ЯМЗ

podelise.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
