Металлоискатель Терминатор 3 своими руками подробная инструкция

На протяжении длительного периода данный агрегат является одним из лучших среди самодельных устройств для поиска металла. За многие годы это устройство не раз модернизировалось, в результате чего появлялись новые модификации металлоискателя. С помощью этого аппарата можно найти только золото или цветные металлы – это уже будет зависеть от выбранной настройки. Изготовление металлоискателя Терминатор 3 своими руками совершенно не доставит трудностей, но для этого необходимо следовать нижеизложенной инструкции.

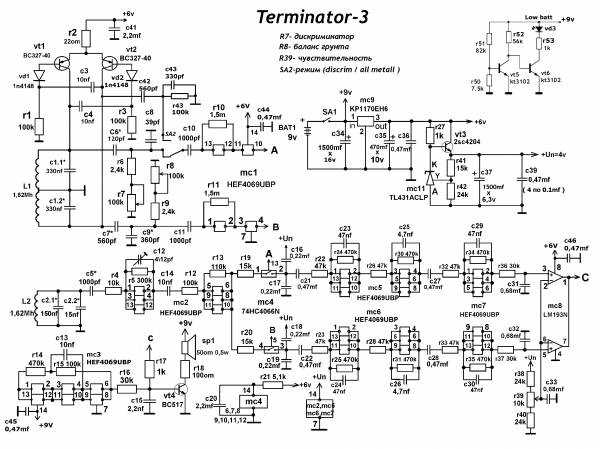

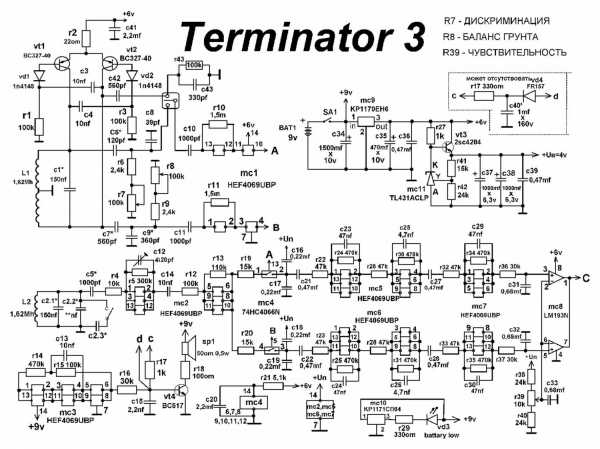

Схема Терминатор 3

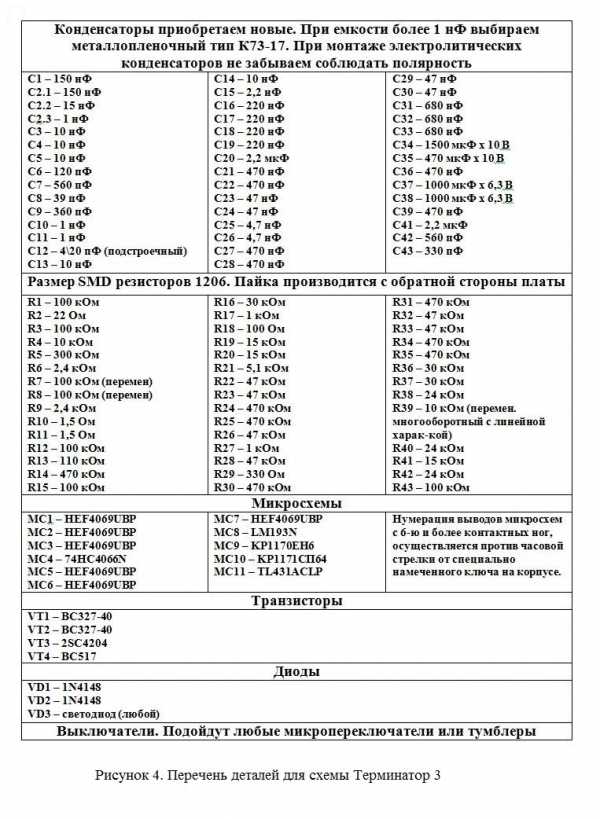

Список деталей Терминатор 3






Как сделать печатную плату Терминатор 3 своими руками



Сборка схемы будущего прибора производится на печатной плате, изготовить её можно своими руками в домашних условиях, для этого необходимо:
1.     Распечатать изображение платы на глянцевой бумаге, необходимо во время печати картинку «подогнать» до необходимых размеров. После распечатки необходимо избавиться от лишних краев, но так, чтобы с каждой стороны в запасе оставалось по 10 миллиметров. Далее необходимо приобрести фольгированный текстолит, который будет соответствовать размеру платы.Он тоже должен иметь запас в 10 миллиметров со всех сторон. Текстолит необходимо зачистить «наждачкой» до блеска.
2.     Наложить изображение схемы на текстолит, закрепить его любым прочным материалом (хороший скотч или суперклей) по краям, которые были оставлены. Дальше следует пометить при помощи шурупа или керна те места, где распологаются какие-либо отверстия, после этого следует произвести отклеивание распечатни от текстолита. Данные отверстия необходимо просверлить с полным учетом  изображения на монтажной плате. Для сверления следует использовать сверло, которое имеет соответствующий диаметр 0,5 – 0,7 миллиметров для резисторов и 0.9 для силовых транзисторов, проводов. Далее необходимо уменьшить текстолит до необходимого размера. Для этих целей можно воспользоваться ножовкой по металлу или другим инструментом.
3.     Очень бережно, ориентируясь на монтажную схему, нанести с помощью лака или перманентного маркера дорожки и подождать до полного их высыхания.
4.     На этом этапе происходит травля платы. С этой целью необходимо в емкости смешать 10 миллилитров раствора перекиси 3%, 30 грамм лимонной кислоты и 5 грамм кухонной соли, и размешать все до полного растворения ингредиентов. Далее следует поместить в резервуар с получившейся жидкостью текстолит. Потом предстоит подождать, пока произойдет полное растворение на плате медного покрытия. Для того, чтоб вышеуказанный процесс ускорился, следует немного подогреть данный раствор, постоянно помешивая.
5.     После того, как травление будет завершено, необходимо удалить наносимые полоски ацетоном. Далее отмывать плату от остатков раствора нужно водой. Можно с этой целью использовать спирт. Дорожки нужно залужить припоем аккуратно, чтобы отверстия для деталей не оказались запаянными.
Изготовленная таким образом плата готова к установке деталей.


Печатную плату для металлоискателя Терминатор ТРИО можно приобрести в нашем интернет-магазине




Сборка схемы и подготовка необходимых деталей



Опираясь на схему металлоискателя Терминатор 3 и рисунок монтажной платы имеется возможность начинать сбор платы.

Схему агрегата можно найти во всемирной паутине, также как и список необходимых деталей. На схеме некоторые элементы могут быть обозначены «звездочками» и подбирать их можно посредством экспериментов, чтобы полученное устройство получилось усовершенствованным. Но для первой сборки необходимо придерживаться строго данной схеме. Эксперименты можно продолжить на стадии настройки металлоискателя.
Начинать паять детали необходимо с того, что следует предварительно соединить перемычки, которые расположены вблизи радиодеталей. С этой целью необходимо воспользоваться лакированным или изолированным проводом с не большим сечением.

Возле дорожек должны быть припаяны наименьшие элементы, после этого необходимо припаять панельки, предназначенные для микросхем и прочие элементы, которые имеются. Провода, необходимые, чтоб закрепить на металлоискателе панели регулирования и управления, изменения режима, источники питания, светового/звукового индикатора должны быть выведены. Также необходимо найти колпачки для резисторов регулировки. При последнем этапе требуется вывести разъем, который будет необходим для проводов датчика.
Чтобы сделать проверку, все ли работает, вам потребуется подключить батарею напряжением 9В. Если подключение было правильным, светодиод начнет светиться и потухнет. То же самое должно произойти и во время выключения устройства. Если прикоснуться к разъему, где предполагается установка датчика, звучание на некоторое время пропадет.
Также необходимо произвести тщательную проверку всех имеющихся контрольных напряжений, которые есть в схеме. С этой целью необходимо включить режим, предполагающий постоянное напряжение, которое должно составлять 20В. Щупом с плюсом необходимо измерить существующие напряжение, которое имеется на точках данной схемы, а минусовый щуп при этом должен быть приложен к  минусу.
Для изготовления корпуса используется коробка из пластмассы необходимого размера. Он должна быть закреплен на штанге прибора. Кнопки и регуляторы нужно будет подписать, согласно с функционалом, который на них возлагается.
Изготовление катушки для Терминатор 3
Важной составляющей всех металлоискателей являются поисковые датчики. Вданном случае он состоит из двух катушек, расположенных в корпусе. Именно за счет их использования и будут находиться металлические предметы.
Чтоб собрать поисковую катушку для металлоискателя Терминатор 3 необходимы следующие детали:
·       эпоксидный клей;
·       клеющая лента;
·       фольга;
·       лак;
·       нити.


·        корпус;
·      специальный провод для того, чтоб соединить схему и датчик;
·      обмоточный провод ПЭТВ, имеющий размер сечения 0,4 миллиметра;

Первоочередное задание заключается в том, что нужно будет изготовить корпус катушки для датчика. Лучше приобрести заводской корпус, или формованный из АБС пластика нежели стараться его производить самостоятельно. Можно его также сделать своими руками, но на это уйдет много времени и труда. Преимущества приобретенного корпуса заключаются в том, что выемка для катушек обладает нужным размером. Штангу имеется возможность сделать из любого материала, обладающего диэлектрическими свойствами.
Далее необходимо намотать обмотки. Величину диаметра следует выбирать исходя из корпуса – 20 сантиметров. Их нужно наматывать на  изделие, имеющее круглую форму, которая имеет аналогичный диаметр. Обмотка должна производиться по часовой стрелке. Следует сделать тридцать витков. Получиться четыре вывода. Все участки намотки потребуется максимально плотно соединить нитками и покрыть лаком. В конце присушки нужно обмотать витки с использованием изоленты, после чего завершить процесс следует обматыванием фольгой.Замыкать круг из фольги не нужно, требуется оставить 1 см без неё. К фольге нужно будет присоединить и вывести провода. После окончания всех действий катушку ТХ заново следует замотать при помощи изоленты.
Вторую катушку нужно будет создавать аналогичным способом, но диаметр должен быть в два раза меньше. Необходимо произвести обмотку сорока восьмью витками. Также, как и в предыдущий раз, следует произвести соединение двух проводов с внешней обмоткой.
Для произведения обмотки средней катушки нужно сделать двадцать витков по направлению против часовой стрелки. Следует учитывать тот факт, что ее нужно будет разместить в канавке, рядом с катушкой внешней обмотки. CX нет необходимости дополнительно покрывать лаком и изолировать.
В конце работ у вас в наличии будет три катушки.



Настройка металлоискателя Терминатор 3



Для того, чтоб собрать металлоискатель необходимо использовать устройство под названием осциллограф. Важную роль играет полное отсутствие с данным устройством предметов из металла. Для настройки металлоискателя Терминатор 3 потребуется выполнить такие действия:
1.     выровнять частоту катушек;
2.     произвести балансировку катушек.
Изначально производится подключение катушки с внешней обмоткой. Далее следует произвести включение аппарата. Щуп на минус следует приложить к минусу, находящемуся на плате, а щуп на плюс – к одному из расположенных на катушке выводов. Далее следует измерять частоту. Подобные манипуляции следует проводить также и с внешней катушкой. Ее частота должна составлять 100 Гц меньше таких же данных на TX.



Следующий этап заключается в укладке всех обмоток в один корпус. Далее потребуется произвести соединение обеих катушек с запасом. Следует произвести подключение минуса осциллографа к минусу, находящемуся на плате, а плюс — к выводу конденсатора С5 и RX. Время на осциллографе необходимо установить 10 мс, а напряжение потребуется установить в 1В.
Во время настройки металлоискателя терминатор 3 нужно достичь минимальной амплитуды. По этой причине необходимо производить запаивание вывода средней катушки для того, чтоб уменьшить существующие количество витков. Когда желаемые результаты были достигнуты, необходимо осуществить переключение регулятора на самое меньшее значение. Подобные действия следует повторять до того момента, пока наименьшая амплитуда не будет достигнута.
Теперь имеется возможность залить часть имеющейся схемы эпоксидным клеем, но следует учитывать, что регулировочную петлю CX и RX необходимо оставить свободной.



Как подготовить Терминатор 3 к работе



Для того, чтоб произвести настройку, следует установить переключатель на режим, который позволяет определять металлы.  Регулятор баланса грунта нужно будет установить на графу 40-50 кОм. Дискриминацию потребуется установить на ноле. Далее к металлоискателю Терминатор 3 нужно будет поднести предмет из цветного металла и феррита. Если на феррит реакцией будет появление двух сигналов, а на металл будет лишь один, то вы все сделали верно.

md-kit.ru

Изготовление металлоискателя Терминатор своими руками

Сборка металлоискателя Терминатор требует минимум времени, а устройство поражает пользователя высокой чувствительностью. Прибор демонстрирует производительность, достаточную для обнаружения различных артефактов на значительной глубине. Устройство дополнено комплексом дискриминации металлов, что делает поиски более удобными. Прибор способен линейно убирать шкалу ВДИ, демонстрируя низкий рабочий ток, что продлевает срок эксплуатации от одной зарядки.

Собирать металлоискатель модели терминатор м не сложно. Для завершения работ своими руками потребуются навыки и инструменты, которыми обладает каждый. Правильно собранный детектор способен обнаружить присутствие артефактов на тяжелом грунте. Эксплуатационные характеристики делают устройство лучшим в своем классе. Терминатор используется для обнаружения монет, а в принципе работы устройства лежит технология баланса индукции. Сборка выполняется на базе продукции компании Тесоро, но обладает важными отличиями, как на конструктивном, так и на эксплуатационном уровне. Особенностью устройства является обнаружение металла на предельных значениях чувствительности. Поэтому прибор и пользуется популярностью среди умельцев, предпочитающих собственноручную сборку.

Технические характеристики металлоискателя

Устройство Терминатор 3 обладает рядом показателей, определяющих его возможности.

Глубина обнаружения с катушкой 24 см:

  • Монеты РФ – до 24 см;
  • Монеты Российской империи – до 30 см;
  • Каски – до 80 см.

Другие характеристики детектора:

  • Показатель рабочей частоты – 7-20 кГц;
  • Доступные режимы работы – «Дискриминация» и «Все металлы»;
  • Баланс грунта – в ручном режиме;
  • Питание – 9–12 вольт.

Детектор «Терминатор 3» своими руками

Конструкционные особенности делают Терминатор-3 сложным для самостоятельной сборки. Изготовление для новичков – крайне тяжелая задача. Поэтому использовать предложенную схему металлоискателя Терминатор следует только опытным людям, обладающим опытом в электротехнике.

Создать устройство помогает:

  • Осциллограф;
  • LC-метр;
  • Мультиметр;
  • Стандартный набор инструментов.

Если оборудования нет под рукой, то заменой выступают компьютерные эмуляторы, найти которые в интернете не сложно.

Изготовление монтажной платы

Сборка производится с использованием монтажной платы. Подобрать на рынке готовую плату нелегко, поэтому создавать изготавливать придется собственноручно. Размеры схемы составляют порядка 104×66 мм. Печатать изображение схемы следует с соответствующими размерами. Остается обрезать края, оставляя запас в сантиметр с каждой стороны. Под рукой должен быть и фольгированный текстолит идентичных размеров с запасом в сантиметр. Зачистка текстолита выполняется наждаком до появления блеска. Работа требует аккуратности, чтобы случайно не удалить медный слой.

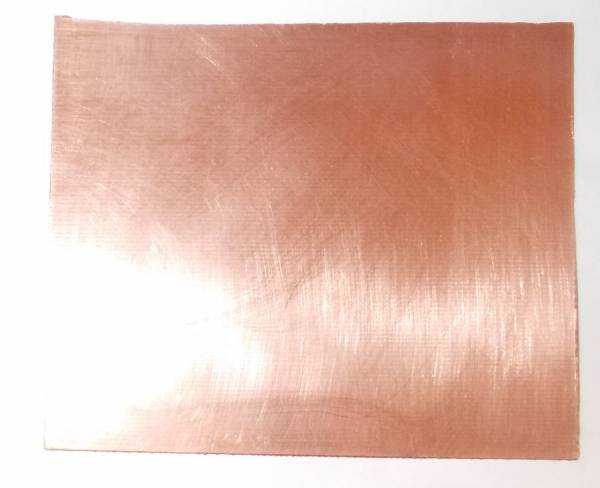

Рисунок схемы накладываем на текстолит. Обеспечиваем надежное крепление с помощью клея или изоленты. Кернер подойдет для разметки функциональных отверстий, после чего можно отклеить схему. Далее выполняется сверление отверстий точно по отметкам. Ножовка позволит обрезать текстолит до заданных габаритов. Соблюдая аккуратность, на поверхность наносят дорожки с помощью перманентного маркера или лака. Перед продолжением работ дожидаемся полного высыхания.

Далее металлоискатель модели терминатор 4  требует выполнения травли платы. Здесь нужна перекись водорода (3-процентный состав), а также лимонная к-та и столовая соль. В емкость заливается перекись (100 мл) и 30 г кислоты, смешанной с 5 г соли. Размешивать раствор до полного растворения. Подробная инструкция создания металлоискателя своими руками предполагает последующее размещение текстолита в емкости с раствором. Далее ожидаем, пока покрытие из меди растворится. Ускорение процесса происходит при подогреве и помешивании.

После завершения травли требуется удалить маркер или лак при помощи ацетона. Удаление раствора с поверхности происходит с помощью воды или спирта. Образовавшиеся дорожки лужат припоем, но следует избегать его попадания в отверстия.

Собираем схему и подбираем запчасти

На основе представленной ниже схеме выполняем процесс сборки всей монтажной платы.

Список деталей, из которых собираем металлоискатель терминатор 3, представлен на следующем рисунке.

Циклёвка микросхем

Пайка перемычек выполняется со стороны радиодеталей. Работы проводят с помощью лакированного или изолированного провода с минимальным сечением. Перемычки изображены на картинке тонкими полосками. Припайка smd деталей (элементов повышенной тепловой стойкости) производится со стороны, где нанесены дорожки платы. На схеме они помечены желтым цветом. Далее выполняется припайка разъемов и оставшихся деталей.

Вывод проводов для закрепления на корпусе требуется для следующих деталей:

  • Регулировщики включения-выключения;
  • Звуковых и световых индикаторов;
  • Батарейки;
  • Переключателя режимов.

Намотка катушек металлоискателя

Выполнение следующего этапа требует наличия обмоточного эмалированного провода 0,4 мм. Он должен быть сложен вдовое, чтобы получить два конца и два начала. Мотать следует в параллельном режиме с 2-ух катушек. На фанерном полотне вычерчиваем круг 200 мм для передающей катушки (TX) и 100 мм круг под приемную катушку (RX). Вбиваем по окружности гвозди в кембриках с шагом в 10 мм. Кембрики требуются для того, чтобы не повредить изоляцию при намотке.

Для передающей катушки требуется 30 витков, намотанных сдвоенным проводом. Далее пропитываем катушку лаком и ждем полного высыхания. После следует выполнить обвязку нитками. Катушку можно снимать с фанерной оправки и спаивать сердечник, чтобы получить цельную 60-витковую обмотку. В результате получаем два крайних и один средний отводы. Завершающий этап заключается в том, чтобы умотать катушку изолентой, поверх которой наносится слой алюминиевой фольги. Использование фольги позволяет создать защитный экран. Поверх нее мотаем изоленту, которая защитит экранирующий слой.

Переходим к работе над приемной катушкой RX. Процесс выполняется также, но с учетом оправки в 100 мм потребуется 48 витков. Намотка выполняется сдвоенным проводом. Средний выход TX-катушки подключаем к минусу на монтажной плате. Аналогичный выход RX-катушки требуется для настройки, после чего нужно провести его изоляцию. Намотка компенсирующей катушки выполняется одиночным проводом и составляет 20 витков. Диаметр катушки выбирают так, чтобы вложить изделие внутрь TX-катушки.

Настройка металлоискателя Терминатор

Первая задача заключается в выравнивании частоты. Для этого подключаем провод обмотки TX к контакту соединительного провода, а после к минусу платы. Осциллограф подключаем к плате по принципу «минус к минусу». Щуп со знаком плюс соединяем с выводом катушки. Полученные значения записываем. Аналогичную процедуру выполняем для RX-катушки. В идеале показатели приемной катушки составляют на 100 Гц ниже частоты передающей катушки. Настройка производится с помощью параллельно подключеннных конденсаторов 500 пФ к С1.

Далее следует провести балансировку катушек. Обмотки размещаются в корпусе и соединяются по следующей схеме:

Соединяем RX-катушку и СХ с запасом, что позволит в будущем провести настройку. После подключения осциллографа устанавливаем время 10 мс и вольт 1 В. Подстройку проводят для того, чтобы получить наименьшую амплитуду. Следует приготовиться к тому, чтобы часто отпаивать вывод СХ-катушки для уменьшения числа витков. После достижения заданного параметра переходим к следующему значению и повторяем процедуру до получения минимальной частоты при наименьшем вольт/делении.

Далее следует заливка схемы. Для этого применяют эпоксидный клей, эксплуатационные показатели которого подходят для решения задачи. Заливать плату следует так, чтобы можно было использовать регулировочные петли элементов CX и RX. После просушки и проверки осциллографом, регулировать значения помогает изменение положения петель. Установив последние в идеальную позицию, фиксируем петли, не сдвигая их. Подойдет суперклей. Повторная проверка позволяет перейти к полному заливанию катушки клеем.

Настройка дискриминации детектора

Устанавливаем переключатель SA2 в положение обнаружения цветмета. Показатель отсечения феррита — 40–50 кОм. Балансируем регулятор грунта в указанном диапазоне. Если показатель отсечения располагается на отметке 0–40 кОм, то увеличиваем емкость к С2. При показателе в 50 – 100 кОм — емкость к С1. Значение регулятора дискриминации должно равняться нулю, поэтому устанавливаем его в крайнее положение. Для проверки детектора Терминатор 3 используется цветмет и ферриты. Если при подносе последнего возникает двойной звуковой сигнал, а на цветмет детектор реагирует одинарным сигналом, то задача выполнена правильно. В обратной ситуации следует сменить выходы на TX-катушке.

Следующий шаг заключается в настройке видимости всего спектра металлов. Уменьшая емкость С1 выполняется смещение к фольге, а уменьшение С2 – к алюминию. Важно достичь видимости всех металлов, а также отсечения феррита при показателе 40 – 50 кОм. Конденсатор С12 применяется для дополнительной настройки.

Тестирование обнаружения

Когда работы завершены, следует проверка детектора в полевых условиях. Отправляемся на участок для поиска и включаем SA1. Датчик следует подносить и отдалять от грунта. После поступления сигналов настраиваем регулятор R8 так, чтобы получить видимость меди и отсутствие импульсов от  грунта. После достижения оптимального положения помечаем его. Регулятор R29 позволяет повысить качество видимости металлических артефактов и исключить неверные сигналы.

techsad.com

МЕТАЛЛОИСКАТЕЛЬ Т3

   Терминатор 3 — это IB металлодетектор с дискриминацией и очень хорошими показателями! Главное, что не сложен в настройке и не содержит микроконтроллеров. По уменьшенной схеме видно основные блоки прибора.

   1. Блок питания. Советую его работоспособность проверить до установки микросхем. При сборке прибора без установленных микросхем и без катушек включить металлоискатель для проверки. Не забывайте про ток, если он будет очень мал и напряжения соответствуют 6 и 4 вольтам то можно идти дальше! 2. Генератор звука. Первой советую ставить микросхему мс3 и подать питание — вы услышите тон, которым будет радовать вас при обнаружении цели металлоискателем. Тон можно изменить подобрав с13 и резисторы р14-15 3. Генератор ВЧ. Основной блок который создаёт излучаемое магнитное поле которое буде приниматься отраженное от цели. 4. Приёмный усилитель. Из названия понятна функциональность и важность этого узла. 5. Синхронизатор. Ключ на микросхеме 4066. 6. Каналы усиления. Если прибор собираете для себя, уделите внимание подбору деталей для симметричности каналов. На фильтр и сигнализатор разряда не буду обращать внимания — это не основные блоки.

   Более чёткое изображение схемы МД Т3 и чертежи печатной платы под обычные радиодетали и SMD, вы найдёте на форуме. Собрав металлоискатель Терминатор 3, проведя первичную проверку работоспособности блока питания и генератора звука, устанавливаем микросхемы и включаем, замеряя при этом ток без звука и катушек. Он может колебаться от 10 до 30 мА, а со звуком до 50 мА. Ток не должен превышать этих показателей если все номиналы деталей соблюдены.

  Проверить на этом этапе металлоискатель можно выставив ручки р7 (Диск) на 0к, р8 (БГ) на 100К и резистором р39 (Чувств) выставить звук на пороге срыва. Прикоснуться пальцем к РХ или с5 и звук должен кратковременно затихать или пропадать.

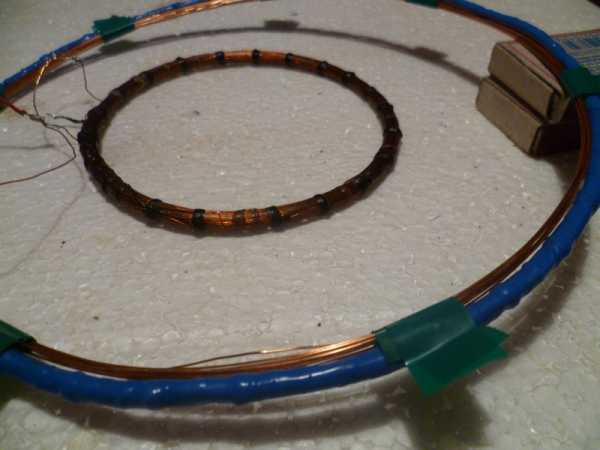

   Теперь мотаем катушки. Я предпочитаю датчик ДД — его проще настраивать и не надо сх катушки — просто и удобно! Сначала сделал вот такой шаблон:

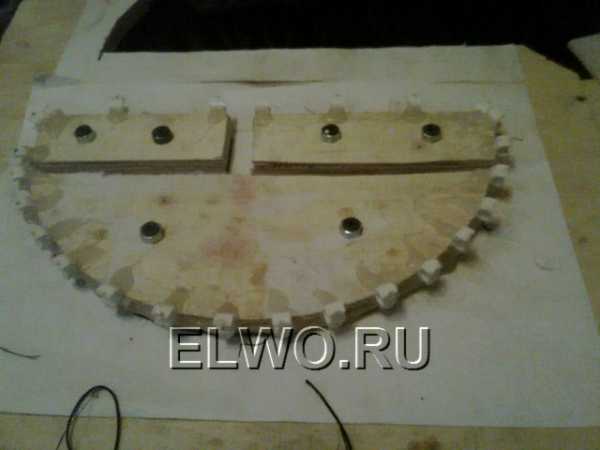

   Не хитрая штука но позволяет массово повторять катушки и добиться идентичности полуколец. Чтобы изготовить такой шаблон нужно основание и материал для самого каркаса. После, вырезаем шаблон, делаем прорез примерно в 1 см для удобства снятия катушки и прорез в основании — так-же примерно 1 или 2 сантиметра. В качестве проводоприёмника (назовём это так) использую электрические скобы, которыми пробивают по плинтусу провод №6, по периметру приклеиваю их на термоклей — прочности достаточно! Мотаем катушки проводом 0,4мм в два провода 30-35 витков. После утягиваем стяжками. И снимаем, стягивая нитками, убираем стяжки. После утягиваем тонким скотчем, делаем экран из аллюминего скотча без зазора, но с нахлёстом. А чтобы избежать короткозамкнутого витка, в месте нахлёста проматываем скотчем так, что-бы не было касания фольги между собой. К алюминиевому скотчу припаиваем провод, обматывать лужёнкой не надо! Можно ещё слой скотча для уплотнения датчика. Потом обматываем стеклотканью и в форму под заливку. Форму делаем в пенопласте. Для настройки дискриминации металлоискателя Т3 предварительно надо подготовить цели — медь (только не текстолит омеднённый), феррит, также кусочек фольги сигаретной, алюминиевую пробку и если есть возможность — монеты. Теперь настройка. Всё начинается с настройки датчика на частоту. Подключаем первую катушку к генератору с ёмкостью с1 и смотрим частоту (запоминаем, если необходимо можно понизить или повысить дополнительной ёмкостью). После берём вторую катушку и подключаем к генератору с ёмкостью с2 и подгоняем частоту на сто герц ниже частоты первой и она будет у нас РХ. После подключаем катушки к МД на свои места и сведя их в 0 меряя амплитуду на с5. Резисторы БГ=100к, ДИСКРИМ=0, переключатель стоит в режиме только цвет и начинаем подгонять шкалу ВДИ. Берём кусочек феррита и проводим над датчиком — если нет сигнала, то добавляем емкость на ТХ, если есть на РХ пока феррит не будет вырезаться 30-40 кОм БГ. Убедитесь, что датчики подключены правильно проведя над датчиком ферритом и медью, на медь один сигнал, на феррит — двойной тон. Тогда всё написанное выше будет работать.

   Каждый из нас при настройке металлоискателя столкнулся, или еще это сделает, с необходимостью настроить металлоискатель, а точнее катушки для него на нужную частоту. У кого есть частотомер, измеритель индуктивности и осциллограф, в принципе может справится и без рекомендуемой далее приставки. Если спецприборов нет — делаем простое устройство, превращающее ПК в измеритель. Все что вам нужно для её сборки — это разъем, 4 резистора на 10 ком. Джек в звуковую карту вашего компьютера. Итак, ищем разъем, желательно чтоб он совпадал с тем что в дальнейшем будет размещен на корпусе вашего МД (к нашему прибору можно на прямую подключать катушки). Я взял двухпарный аудио-видео джек от телевизора (такие есть на видеомагнитофонах, игровых приставках (денди) и аудиомагнитофонах). Аккуратно его выпаял, взял небольшой кусок гетинакса, просверлил в нем дырки под джеки, впаял. Далее переходим к разметке — отделил от общей массы (то что внутри тюльпана) контактные площадки и припаял резистор 10 ком.

   На другом конце платы вырезал 4 отдельных пятачка, к ним припаял оставшиеся выводы резисторов. Вот у нас получилась небольшая плата. В закромах нашёл два ненужных провода (остались от какого-то усилителя), на одном конце джек — на другом 2 тюльпана (джек стерео). Тюльпаны срезал концы облудил, экраны припаял к масе, центральные жилы на свои пяточки на плате. Подписываем где какой канал на на плате возле разъемов (проверяем тестером масса — это край, первый канал — это кончик, второй канал — это серединка). Готовое устройство подключаем к компьютеру, один джек на line in другой — line out. Основной задачей далее становится применение ПО. Я пользуюсь программой SPECLAB, Oscilloscope,audioTester V1.4e (программы находятся на сайте в разделе СОФТ). Подключаем катушку к плате так, как она должна будет подключена к МД, к разьему ведущему от line out и ставим программу с генератором. Для работы использую две программы:

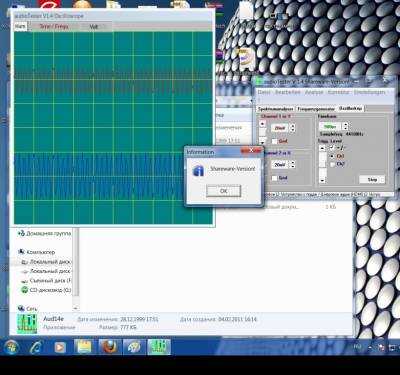

   1. audioTester V1.4g (генератор любой формы, двухлучевой осциллограф, спектроанализатор).

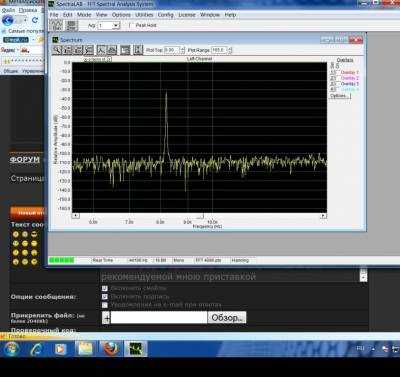

   2. SpectraLab V4.32.13 (частотомер, анализатор спектра, фазометр).

   Эти программы работают до 44 кГц, но для работы с металлоискателем их хватит с лихвой. Теперь преступим к настройке. Данная настройка пригодна для любых МД, в том числе и собираемого нами Терминатора, но здесь будет описано применительно к схеме Volkstrum-Sm. Вначале измеряем частоту (SpectraLab): на U4B/12,13 — должна быть 8192 Гц (если немного отличается — записываем себе значение). 1. Резистор R23 устанавливаем вертикально и «откусываем» проводник соединяющий его с U4/1. Теперь закрепляем катушки так, чтобы не было металла приблизительно в одном метре. Включаем программу audioTester (генератор) и подключаем его к R23, а мультиметр на разъем JP4. Меняя частоту генератора (в программе), находим резонанс по макс. напряжению на мультиметре. Подбирая точное значение емкости,установленной на катушке, (добавляя мелкие емкости), добиваемся резонанса на 8192 Гц (или на записанном значении). Вставляем в разъем JP4 приемную катушку и повторяем настройку на ней. 2. Восстанавливаем разрыв R23 и подключаем катушки в свои штатные места. Подключаем audioTester (режим осциллографа) к U1A/1 и двигая TX катушку добиваемся минимальных показаний. Закрепляем TX катушку и повторяем пункт 1. После нескольких проходов фиксируем положение TX катушки. Заливаем и ее эпоксидной смолой и подключаем средний вывод к TX кабелю. Измеряем значения подобранных емкостей на каждой катушке и заменяем их, по возможности, на одиночные емкости с малым ТКЕ. Ёмкости получаются в районе 0,06 мкФ. Приклеиваем пластиковые уголки, для крепления штанги и обрезаем лишние куски на основании.

   Осталась доводка катушки на чистом от металла грунте. Ставим катушку на землю, подключаем мультиметр к U1B/7 и двигая монеты, добиваемся минимума показаний. После этого приклеиваем монеты к основанию клеем «Момент». Теперь катушку можно упаковывать в «футляр», и/или залить пеной все, что можно. Необходимо напомнить, что в конструкции крепления катушек не должно быть никаких металлических частей. А на форуме находятся самые новые модификации прибора и подробные рекомендации по его настройке.  Форум по металлоискателям

   Схемы металлодетекторов

elwo.ru

Металлоискатель «Терминатор 3»

Простой в сборке и настройке,на ряду с завидной чувствительностью. Прибор показал себя с наилучшей стороны,дискриминация на высоком уровне-линейно убирает всю шкалу ВДИ,малый ток потребления прибора,дешевизна и доступность деталей,а также возможность работать на тяжелых грунтах(очень просто отстроится от грунта),все это сделало (т3)отличным прибом для поисковиков среднего уровня.Сделайте себе такой прибор и вы в этом убедитесь. Плата прибора проверена и работает на ура.

Режимы работы:
— динамический поиск всех металлов
— дискриминации без порогового фона

Технические характеристики:
-Принцип действия индукционно балансный
-Рабочая частота, кГц 8-10кгц
-Режим работы динамический
-Режим точного обнаружения (Pin-Point) нет
-Питание, В 9-12
-Регулятор уровня чувствительности есть
-Регулятор порогового тона есть -Отстройка от грунта есть(ручная)

Глубина обнаружения по воздуху с датчиком DD-250мм
-монеты 25мм
— около 35см
-кольцо золотое
— 30см
-каска 100-120см
-максимальная глубина 150см
-Ток потребления: -Без звука примерно 35 ма

Схема металлоискателя

Схема почти не требует наладки,но это «почти»справедливо если вы собрали плату не используя флюс,а только канифоль в спирте.Также пайка должна быть аккуратной-не должно быть хомутов и залипух,после сборки плату обязательно промыть спиртом.

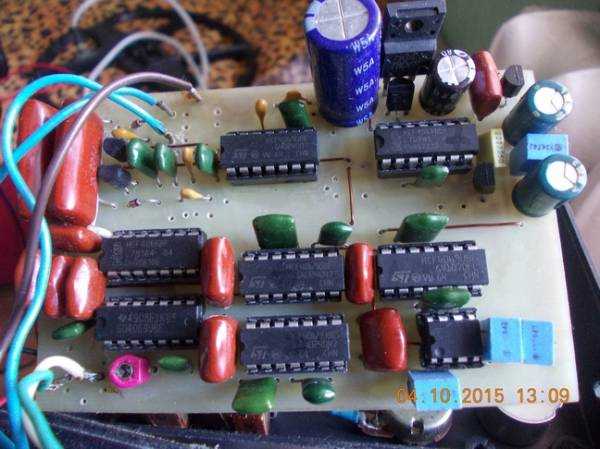

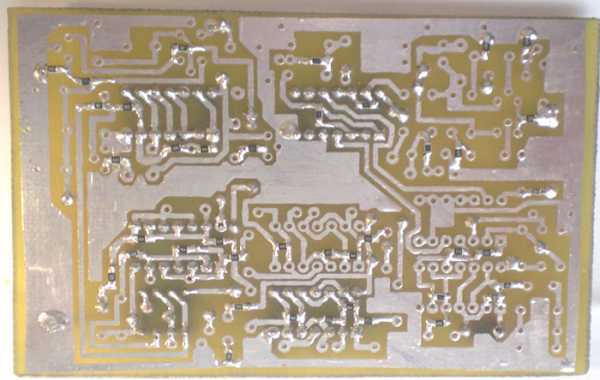

Плата со стороны деталей

Сборку начинаем с впайки 16 перемычек,далее акуратно впаиваем СМД резисторы,далее панельки под микросхемы и все остальное.Переменный резистор регулятор порог лучше взять многооборотный(комфортнее настройка)но можно обойтись и обычным,в этом случае крутить его нужно акуратнее,чуть перекрутил и прибор не стабилен,не докрутил и чуйка сильно упала,в прочем к этому привыкаешь и настройка становится совсем не сложная.
Ниже привожу фото платы с резисторами и цоколевку компонентов.

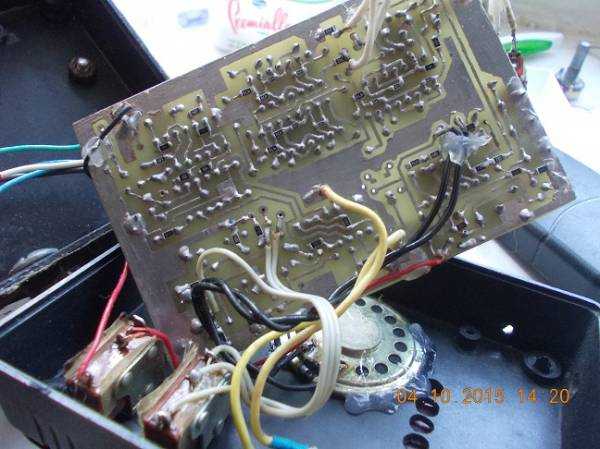

Плата готова можно вставлять в корпус. Микросхему MC10 и ее обвязку можно не устанавливать,это индикатор разряда батареи,стоит она дорого.

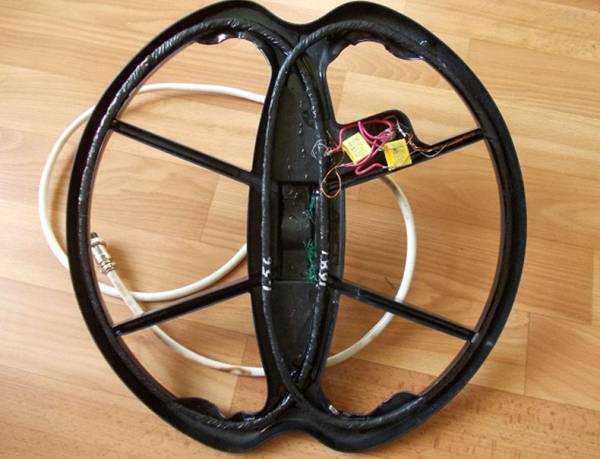

Изготовление катушки

Датчик DD-изготавливается по тому же принципу что и для всех балансников,поэтому остановлюсь только на требуемых параметрах.
ТХ – передающая катушка и RX – приёмная катушка. кол-во витков: 30 витков проводом сложенным вдвое диаметр провода : 0,4 эмалированый намоточный И передающая и приёмная катушки мотаются двойным проводом (то есть должно получиться 4 конца провода), определяем тестером плечи обмоток и соединяем начало одного плеча с концом другого, получается средний вывод катушки.

Cредний вывод ТХ подключается к минусу платы (без этого не будет запуска генератора), средний вывод RX нужен только для настройки по частоте, после настройки по частоте(резонансу) он изолируется и приёмная катушка превращается в обычную(без вывода). Приёмная для настройки подключается вместо передающей и настраивается на 100гц- 150гц ниже передающей. Сведение баланса осуществляется путем сдвига катушек (как на свадебных кольцах)относительно друг друга. Баланс должен быть в пределах20-30мв но не выше 100мв. Катушки после намотки плотно уматываются нитками,пропитывается лаком.

После высыхания плотно уматываются изолентой по всей окружности. Сверху экранируется фольгой , между концом и началом фольги должен быть непокрытый ей зазор 1см , во избежание короткозамкнутого витка. Каждая из катушек настраивается по частоте отдельно, рядом не должно быть никаких металлических предметов!!! Катушкуи возможно экранировать графитом,для этого 1:1 мешаем графит с нитро лаком и покрываем равномерным слоем по верх луженного медного 0,4 провода намотанного на катушке(без зазоров),провод подключаем к корпусу.

Ещё одна небольшая рекомендация, теперь уже касательно изготовления платы прибора. Очень желательно иметь тестер который может мерять ёмкость конденсаторов. Дело в том что в приборе два одинаковых канала усиления, по этому и усиление по ним должно идти максимально одинаковое, а для этого желательно подобрать те детали которые повторяются на каждом каскаде усиления так чтобы у них были максимально одинаковые параметры по замеру тестером(то есть какие показания в конкретном каскаде на одном канале — такие же показания на этом же каскаде и в другом канале),а так же желательно подобрать с одинаковыми показаниями по тестеру и контурные кондёры С1 и С2, это значительно облегчит вашу настройку прибора.

На моей печатке вместо С1.1 и C1.2(контурные кондёры ТХ) ставится только один кондёр(С1), от его ёмкости будет зависить частота на которой будет работать весь прибор, по этому не обязательно привязываться именно к тому номиналу кондёра что обозначен на схеме. Я например ставлю С1 на ТХ ёмкостью 100нф, а С2 на RX ставлю 100нф+3,3нф и при этом у меня получается рабочая частота прибора 10,5Кгц. Но вы можете поставить и другие номиналы (то есть повысить или понизить частоту прибора, в разумных пределах конечно). Прибор может работать от 7Кгц и до 20Кгц. Чем ниже частота — тем глубже он будет брать цель, но при этом будет хуже дискрим на некоторые цели, и наоборот чем выше частота -тем меньше глубина но лучше дискрим к некоторым целям (таким как золото например). По этому считаю что лучше выбирать как говорится «золотую середину» — это примерно 10Кгц — 14Кгц.

Правильность сборки платы начинайте с проверки правильной подачи питания на все узлы. Возьмите схему и тестер, включите питание на плате, и сверяясь со схемой пройдитесь тестером по всем точкам узлов куда должно подаваться питание. Там где должно быть 4вольта — значит должно быть 4 вольта (ну плюс\минус несколько миливольт), и так далее по всем точкам.

Второй момент: — Тоже касается проверки сборки, выкрутите ручку чувства на максимум и включите питание платы — в динамик должен издавать непрерывный звук, при выкручивании ручки чувства в сторону уменьшения — звук должен пропадать. Если так есть — значит плата собрана верно. Далее поставили все ручки на ноль (то есть: ручка Б\Г — феррит не вырезан, а ручка дискрима — не вырезан ни один цвет, переключатель находится в режиме «только цвет»), поставили С5 для начала 4н7 , провели ферритом над катушкой (если раздался двойной гудок — значит всё нормально, если одинарный — значит перебросили концы на ТХ местами), подключили щуп осцилографа на выход С5 и двигаем катушки добиваясь минимума амплитуды. Итак прибор работает,на какую катушку ТХ или RX припаивать дополнительные конденсаторы при настройке реакции на металлы!Если феррит виден на всём диапазоне R8 — то на RX, если феррит не виден на всём диапазоне R8 — то на ТХ.Фольга от шоколадки находится на одном краю шкалы ,медь на другом краю. Вот по этому и ориентируйтесь.

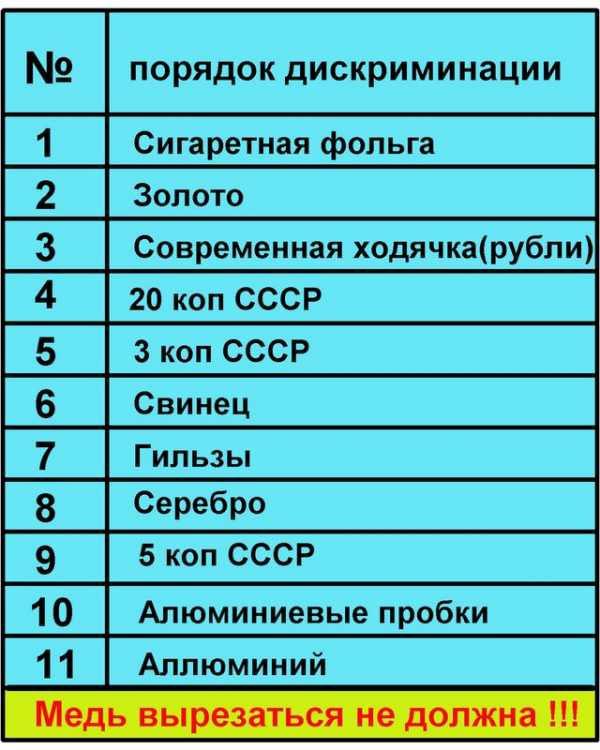

Вот для ориентира вся шкала ВДИ,при положении ручки дискрима на минимуме,прибор должен видеть все цветные металлы,при накручивании дискрима должны вырезатся все металлы по порядку до меди,мень вырезаться не должна,если прибор так работает значит он настроен верно

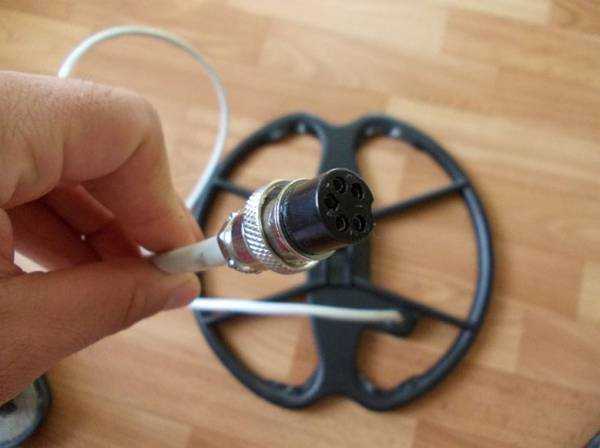

В заключении хочу сказать о кабеле,он 4 жилы в общем экране,два провода на передающую катушку и два на приемную,экран на корпус. Если звук устройства окажется не достаточным то можно уменьшить сопротивление резистора в цепи динамика.

список деталей для металлоискателя
Плата в формате .lay

Обсудить на форуме

Источник:http://redram.com.ua

shemu.ru

Двухтональный терминатор 3

19.06.2019
  • Главная
  • Карта сайта
  • Контакты
  • Главная
  • Группы
  • Музыка
  • Основные настройки
  • Видео
  • Faq
  • Игры
  • Группы
Последние статьи
  • Методы проведения тестирования
  • Как раскодировать цифровые каналы
  • Телекарта как разблокировать платные каналы
  • Раскодировка платных каналов с помощью тюнера
  • Двоичная система счисления
  • Какого Ваше обычное давление?
  • Способ кодирования информации с помощью чисел
  • Сколько стоит кодирование?
  • Как обмануть алкотестер: полезные советы

blackhack.ru

Для тех кто не хочет тратить деньги на фирменный прибор, предлагаю собрать металлоискатель терминатор 3.

Поисковые характеристики этого прибора могут спорить на одном уровне с покупными брендами стоимостью под 200$. Схемные решения Терминатора практически такие же как и в фирменных приборах линейки  TESORO, но проще в настройке и изготовлении.

Прибор показал себя с наилучшей стороны, дискриминация на высоком уровне, малый ток потребления прибора, дешевизна и доступность деталей, а также возможность работать на тяжелых грунтах. Плата прибора проверена и работает на ура.

Технические характеристики:

-Принцип действия индукционно балансный

-Рабочая частота, кГц 7-14кгц

-Режим работы динамический

-Питание, В 9-12

-Регулятор уровня чувствительности есть

-Регулятор порогового тона есть

-Отстройка от грунта ручная.

Глубина обнаружения по воздуху с датчиком DD-250мм

-монеты 25мм — около 30-35 см

-кольцо золотое — 30см

-каска 100-120см

-максимальная глубина 150см

-Ток потребления:

-Без звука примерно 35 ма

Схема металлоискателя:

Плата в формате .lay:

Дорожки на текстолит переносим с помощью ЛУТа (Лазерно Утюжная технология).

Плату травим, к примеру, в хлорном железе.

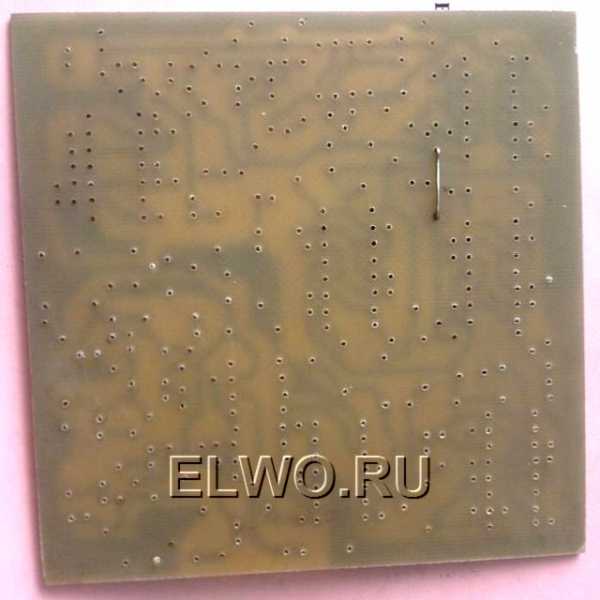

Лудим дорожки и сверлим отверстия под детали.

Сборку начинаем с впайки 16 перемычек, далее аккуратно впаиваем smd резисторы, далее панельки под микросхемы и все остальное.

Переменный резистор регулятор порог лучше взять многооборотный (комфортнее настройка), но можно обойтись и обычным, в этом случае крутить его нужно аккуратнее.

Плата готова можно вставлять в корпус. Микросхему MC10 и ее обвязку можно не устанавливать, это индикатор разряда батареи.

Небольшая рекомендация касательно изготовления платы прибора. Желательно иметь тестер, который может мерить ёмкость конденсаторов. В приборе имеется два одинаковых канала усиления, по этому и усиление по ним должно идти максимально одинаковое, для этого желательно подобрать те детали, которые повторяются на каждом каскаде усиления так, чтобы у них были максимально одинаковые параметры по замеру тестером(то есть какие показания в конкретном каскаде на одном канале — такие же показания на этом же каскаде и в другом канале), а так же желательно подобрать с одинаковыми показаниями по тестеру и контурные конденсаторы С1 и С2, это значительно облегчит вашу настройку прибора.

Изготовление катушки

Датчик DD-изготавливается по тому же принципу что и для всех балансников..

ТХ – передающая катушка и RX – приёмная катушка. Кол-во витков — 30 витков проводом сложенным вдвое диаметр провода : 0,4 эмалированный намоточный. И передающая и приёмная катушки мотаются двойным проводом (то есть должно получиться 4 конца провода), определяем тестером плечи обмоток и соединяем начало одного плеча с концом другого, получается средний вывод катушки. Cредний вывод ТХ подключается к минусу платы (без этого не будет запуска генератора), средний вывод RX нужен только для настройки по частоте, после настройки по частоте(резонансу) он изолируется и приёмная катушка превращается в обычную(без вывода).

Приёмная для настройки подключается вместо передающей и настраивается на 100гц- 150гц ниже передающей. Сведение баланса осуществляется путем сдвига катушек (как на свадебных кольцах) относительно друг друга. Баланс должен быть в пределах 20-30мв, но не выше 100мв. Катушки после намотки плотно уматываются нитками, пропитывается лаком. После высыхания плотно уматываются изолентой по всей окружности. Сверху экранируется фольгой , между концом и началом фольги должен быть непокрытый ей зазор 1см , во избежание короткозамкнутого витка. Каждая из катушек настраивается по частоте отдельно, рядом не должно быть никаких металлических предметов.

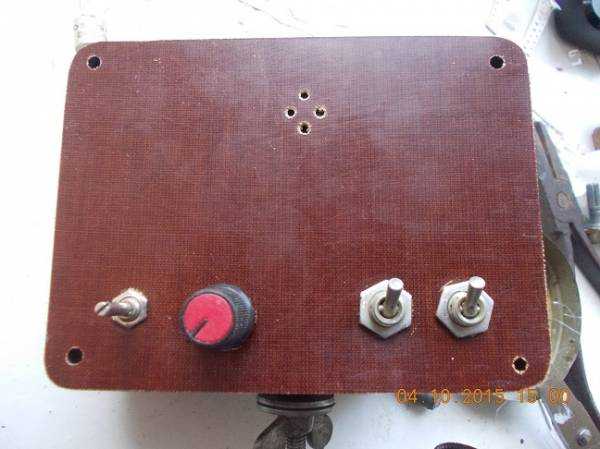

Над корпусом особо не заморачивался :))

 На печатке вместо С1.1 и C1.2 (контурные кондёры ТХ) ставится только один кондёр(С1), от его ёмкости будет зависит частота на которой будет работать весь прибор, по этому не обязательно привязываться именно к тому номиналу конденсатора, что обозначен на схеме. Например ставим С1 на ТХ ёмкостью 100нф, а С2 на RX ставлю 100нф+3,3нф и при этом у меня получается рабочая частота прибора 10,5Кгц. Можно поставить и другие номиналы (то есть повысить или понизить частоту прибора, в разумных пределах конечно). Прибор может работать от 7Кгц и до 20Кгц. Чем ниже частота — тем глубже он будет брать цель, но при этом будет хуже дискрим на некоторые цели, и наоборот чем выше частота -тем меньше глубина, но лучше дискрим к некоторым целям (таким как золото например).

Правильность сборки платы начинайте с проверки правильной подачи питания на все узлы. Возьмите схему и тестер, включите питание на плате, и сверяясь со схемой пройдитесь тестером по всем точкам узлов куда должно подаваться питание. Там где должно быть 4вольта — значит должно быть 4 вольта (ну плюс\минус несколько миливольт), и так далее по всем точкам. Второй момент: — Тоже касается проверки сборки, выкрутите ручку чувства на максимум и включите питание платы — в динамик должен издавать непрерывный звук, при выкручивании ручки чувства в сторону уменьшения — звук должен пропадать. Если так есть — значит плата собрана верно.

Далее поставили все ручки на ноль (то есть: ручка Б\Г — феррит не вырезан, а ручка дискрима — не вырезан ни один цвет, переключатель находится в режиме «только цвет»), поставили С5 для начала 4н7 , провели ферритом над катушкой (если раздался двойной гудок — значит всё нормально, если одинарный — значит перебросили концы на ТХ местами), подключили щуп осцила на выход С5 и двигаем катушки добиваясь минимума амплитуды.

Итак прибор работает,на какую катушку ТХ или RX припаивать дополнительные конденсаторы при настройке реакции на металлы. Если феррит виден на всём диапазоне R8 — то на RX, если феррит не виден на всём диапазоне R8 — то на ТХ. Фольга от шоколадки находится на одном краю шкалы, медь на другом краю. Вот по этому и ориентируйтесь.

Вот для ориентира вся шкала ВДИ, при положении ручки дискрима на минимуме,прибор должен видеть все цветные металлы,при накручивании дискрима должны вырезаться все металлы по порядку до меди, медь вырезаться не должна,если прибор так работает значит он настроен верно.

Металлоискатель собирал по рекомендациям форума http://forum.cxem.net/index.php?showtopic=107905
