Как сообщается, серийный вариант истребителя Т-50 получил официальное наименование Су-57
В последнем номере журнала «Air&Cosmos» опубликована статья Piotr Butowski и Antony Angrand «Du PAK FA au Su-57», в которой приводятся интересные сведения относительно российской программы создания истребителя пятого поколения по теме ПАК ФА. Наш блог приводит перевод данного материала.
ПАК ФА скоро получит новое наименование, теперь истребитель пятого поколения будет называться Су-57. Однако производство этого двухмоторного истребителя было пересмотрено в сторону снижения объемов. В течение двух лет прототипы истребителя прошли процедуру усиления планера, а также ряд доработок.
В ходе первого дня Международного авиационно-космического салона МАКС-2017 президент России Владимир Путин должен был посетить ангар, в котором находился [восьмой летный] прототип истребителя пятого поколения ПАК ФА – экземпляр Т-50-9. При этом предполагалось совершить процедуру подписания документа об окончании первого этапа испытаний и рекомендацию приступить к выпуску серийно партии самолетов. Однако Владимир Путин решил изменить свой маршрут и в ангар не зашел. Новое обозначение ПАК ФА озвучено не было и истребитель ждет другой оказии для того, чтобы его официальное наименование было названо.
Восьмой летный опытный образец истребителя ПАК ФА — самолет Т-50-9 (бортовой номер «509»), Жуковский, июль 2017 года (с) Артём Аникеев / Russianplanes.net ( ссылка )
С 1982 года
Сухой Су-57 станет будущим серийным истребителем завоевания господства в воздухе с большим радиусом действия, при этом значительно улучшенным по сравнению с имеющимися самолетами. Су-27 пошел в серию в 1982 году и до сих пор остается основным истребителем ВКС России. Су-37 был экспериментальным Су-27М с номером «711», выпущенным в 1994 году, и был оснащен двигателями с изменяемым вектором тяги. Су-47 «Беркут» был другим опытным самолетом, созданным в 1997 году и стал первой попыткой ОКБ Сухого создать истребитель пятого поколения с крылом обратной стреловидности. Предшествующие самолеты – Су-7 (1958 год) и Су-17 (1970 год) не относились к этой линии развития самолетов ОКБ Сухого.
В ходе МАКС-2017 два истребителя Т-50 выполняли синхронные маневры, за которыми последовал учебный воздушный бой. Как и в прошлые годы публика не смогла увидеть их на земле, они были доступны взору только в воздухе. Два года, прошедшие с момента окончания МАКС-2015, были потрачены на доработку фюзеляжа самолета после тех проблем, с которыми столкнулись в ходе испытаний прототипов. Также испытывалась возможная конфигурация системы управления полетом. Производство серийных самолетов будет осуществляться в текущей конфигурации, хотя работа по доработке машины, включая установку новых двигателей, продолжится.
Три других прототипа ПАК ФА приступили к программе испытаний уже после МАКС-2015, что довело их общее число до восьми. Шестой самолет Т-50-6-2 (бортовой номер «056») совершил свой первый полет 27 апреля 2016 года, за ним 17 ноября 2016 года последовал Т-50-8 (бортовой номер «058»), а Т-50-9 взлетел 24 апреля 2017 года. Между шестым Т-50-6-2 и предшествующим Т-50-5 (первый полет — 27 октября 2013 года) прошло два с половиной года, и в проект были внесены существенные доработки. Прототип Т-50-7 не летал и используется для статических испытаний измененного фюзеляжа.
Три новых экземпляра отличаются от пяти предшествующих прототипов внутренними усилениями фюзеляжа. Панели, которые закрывают фюзеляж, частично заменены изделиями из композиционных материалов. Задняя часть фюзеляжа (в которой находится комплекс РЭБ) была удлинена, форма нижней части фюзеляжа в хвостовой части, лючки и технологические отверстия также были изменены. Размах крыла увеличился с 14 метров до 14,1 метра, а длина фюзеляжа выросла с 19,7 метров до 20,1 метра. Эти данные всего лишь оценки, так как «официальные» цифры никогда не озвучивались разработчиком.
Изменения в проекте самолета были вызваны техническими сложностями, среди которых трещины в конструкции фюзеляжа, выявленные в ходе испытаний первых прототипов Т-50. Именно поэтому первый летный прототип Т-50-1 долгое время находился на доработке, которая продлилась почти год в период с августа 2011 года по сентябрь 2012 года после полученных повреждений в ходе авиасалоне МАКС-2011. На этом самолета появились дополнительные усиления фюзеляжа. Несколько раз у него были проблемы с двигателями, и он должен был совершать посадку с одним работающим двигателем. В ходе того же салона МАКС-2011 второй летный прототип Т-50-2 стал жертвой помпажа в компрессоре двигателя в ходе взлета. За самолетом тянулся снов пламени длиной несколько метров, и пилот прекратил взлет. Пятый летный прототип Т-50-5 загорелся на взлетной полосе 10 июня 2014 года после посадки в ходе демонстрации индийской делегации. Ремонт был осуществлен в Комсомольске-на-Амуре в течение 16 месяцев. Самолет, получивший индекс Т-50-5Р, приступил к полетам после ремонта 16 октября 2015 года.
За исключением полетов, которые проводил разработчик в Жуковском, с февраля 2014 года прототипы самолета Т-50 проходят испытания в испытательном центра Министерства обороны России в Ахтубинске под управлением военных летчиков. В марте 2016 года бывший главком ВВС России Владимир Михайлов заявил по российскому телевидению, что Т-50 впервые применил оружие из внутренних отсеков.
Конфигурация после установки электронного оборудования
На последнем экземпляре Т-50-9 установлен комплект бортового оборудования, который будет устанавливаться на серийном Су-57. На предыдущих прототипах комплект был установлен частично, поэтому некоторые машины несли только муляжи электронного оборудования.
Расположение элементов БРЭО истребителя Су-57 (с) Piotr Butowski / Air&Cosmos
Все системы и приборы связаны между собой и контролируются при помощи центрального процессора. ОКБ Сухого отвечает за интеграцию систем, что происходит впервые. В прошлом за интеграцию системы управления огнем и навигационной системы отвечали их разработчики. На истребителях Сухого эта работа обычно велась АО «Раменское приборостроительное конструкторское бюро». Электронные системы включают в себя радиолокационный комплекс системы управления вооружением Ш121 и оптико-электронную интегрированную систему 101КС. Система Ш121 разработана АО «НИИП имени В.В. Тихомирова» из Жуковского и включает в себя РЛС Н036 и систему постановки электронных помех Л402. РЛС Н036 «Белка» включает в себя пять антенн с АФАР, три в Х-диапазоне и две в L-диапазоне, которые контролируют пространство в 270 градусов (по 135 градусов влево и вправо от оси самолета). Использование L-диапазона в работе РЛС в режиме «воздух-воздух» является основным средством обнаружения малозаметных самолетов у Т-50. По словам директора НИИП Юрия Белых, последняя РЛС Н036, выпущенная опытном производством института, установлена на самолете Т-50-9. Будущие самолеты будут оснащаться РЛС производства АО «Государственный Рязанский приборный завод».
Бортовой комплекс обороны Л402 «Гималаи» разработки АО «Калужский научно-исследовательский радиотехнический институт» и производства ставропольского ПАО «Сигнал» имеет собственные антенны, но поскольку он работает на тех же волнах, что и РЛС, он использует антенны Н036.
Оптико-электронный комплекс 101КС «Атолл» разработки АО «Производственное объединение „Уральский оптико-механический завод» (УОМЗ) в Екатеринбурге позволяет контролировать воздушное пространство в оптическом диапазоне по всему периметру от самолета, а также защищать самолет от атакующих ракет. «Атолл» состоит из системы ИРСТ 101КС-В, расположенную перед гондолами двигателей, четыре датчика обнаружения ракет в ультрафиолетовом диапазоне, которые имеют обзор в 360 градусов, а также два датчика 101КС-О, которые, согласно данным от УОМЗ, являются системами постановки помех в инфракрасном диапазоне. Другой датчик – 101КС-П состоит из небольшого прибора инфракрасного видения, который помогает летчику в ходе маневров на малой высоте или при посадке. Кроме того, ведется разработка контейнера навигации и целеуказания навигационного контейнера 101КС-Н.
Планы производства малой серии
Согласно официальному документу «Программа действий Министерства обороны России на период 2013-2020», опубликованном в 2013 году, достижение начальной операционной готовности и начало серийного производства были запланированы на 31 декабря 2016 года. Этот срок не был выдержан, хотя в документе не было сказано, кто за это отвечает. Глава ОАК Юрий Слюсарь перед открытием МАКС-2017 заявил, что еще три прототипа Т-50 будут собраны в рамках контракта на осуществление НИОКР, и что в 2019 году завод в Комсомольске-на-Амуре начнет поставки первой партии истребителей.
Согласно пресс-релизу компании «Сухой» в связи с авиасалоном МАКС-2017, «первый этап Государственных испытаний подходит к своему завершению… Показатели устойчивости и управляемости на дозвуковой и сверхзвуковой скорости на больших и малых высотах, а также на сверхкритических углах атаки были подтверждены». Первый этап Государственных испытаний является весьма продвинутым в летных испытаниях. Но только прохождения второго этапа испытаний, в ходе которого испытываются системы управления полетом и вооружением. Позволяет официально принять самолет на вооружение ВКС России.
Планы закупки Су-57 ВКС России также были пересмотрены в сторону сокращения. 23 марта 2015 года заместитель министра обороны России Юрий Борисов посетил завод в Комсомольске-на-Амуре, где он заявил, что ВКС России смогут закупить меньшее число Т-50, по сравнению с запланированным в ГПВ-2020 объемом, и закупать истребители Су-30 и Су-35, не столь дорогие. Российские СМИ ссылались на источник в Министерстве обороны России, который сообщил, что ВКС до 2020 года закупят только одну эскадрилью Т-50 (12 машин), вместо 60 самолетов, предусмотренных в ГПВ-2020.
Одной из причин сокращения числа закупаемых Су-57 является внутренняя конкуренция между истребителями поколения 4+, в первую очередь, Су-35, чей потенциал сопоставим с Су-57, за исключением показателей малозаметности. В развитие заявления Юрия Борисова можно добавить, что «истребители Су-35 поколения 4+ , по словам военных летчиков, продемонстрировали очень хорошие характеристики». Министерство обороны России уже заказало в общей сложности 98 Су-35С и 116 Су-30СМ.
В уже упомянутом выше пресс-релизе ОКБ Сухого отмечается, что ПАК ФА станет «номером один на рынке авиационных технологий после 2020 года». В этот момент будет готов второй вариант самолета «второго этапа». Его принципиальным отличием станет установка двигателей «изделие 30», так как двигатели АЛ-41Ф («изделие 117») фактически являются модернизированными двигателями АЛ-31, установленными на истребителях Су-27 предыдущего поколения.
В интересной презентации ОАК от 2013 года были указаны планы производства. До 2025 года был предусмотрен выпуск 150 двигателей «изделие 117» и 340 – «изделие 30». Что позволяет говорить о том, что производство истребителя Т-50 «первого этапа» не превысит изначально предусмотренных 60 экземпляров (в настоящее время сокращенных до 12 машин). 30 оставшихся двигателей будут достаточными для опытных самолетов и других испытаний. Другое число – 340 единиц «изделия 30» весьма интересно. За вычетом 20 двигателей для проведения испытаний, можно говорить о запланированном выпуске 160 Т-50 «второго этапа» в период 2020-2025 годов. На сегодняшний день эти планы, без сомнения, пересмотрены в сторону понижения.
Первый демонстратор двигателя «изделие 30» был передан на испытания 11 ноября 2016 года. Испытания двигателя на летающей лаборатории должны начаться в 2017 году, — по крайней мере, так заявляется.
«Изделие 30» создается исходя из концепции «чистого листа» и должно выдать тягу 16-17 тонн, по сравнению с 14,5 тоннами в настоящее время. При этом будет снижена масса, сокращено количество деталей и затраты на эксплуатацию. Двигатель будет отличаться определенной малозаметностью. Холодная часть двигателя будет состоять из трехступенчатого компрессора (по сравнению с четырьмя ступенями на «изделии 117») и одноступенчатой турбины. Горячая часть будет оснащена пятиступенчатым компрессором (вместо девяти ступеней) и одноступенчатой турбины.
Новые истребители
В ходе авиасалоне МАКС-2017 различные официальные лица несколько раз говорили о новых программах создания истребителей в России. Вице-премьер Дмитрий Рогозин заявил, что в ГПВ-2025 включена программа разработки легкого истребителя. Генеральный директор РСК «МиГ» Илья Тарасенко добавил, что его компания работает над таким проектом, возможно, в одно- и двухдвигательном варианте. Заместитель министра обороны Юрий Борисов в ходе МАКС-2017 заявил, что ВКС России закупят истребитель МиГ-35 поколения 4+ в рамках ГПВ-2025. Первоначальный контракт будет касаться закупки 24 самолетов.
Юрий Борисов также высказался и относительно палубного истребителя для будущих авианесущих кораблей. Это будет самолет вертикального взлета, разрабатываемый ОКБ Яковлева. В прошлом это КБ разработало самолеты Як-38 и два прототипа легендарного сверхзвукового Як-41М. В настоящее время КБ неспешно реализует начальный этап ОКР по разработке самолета вертикального взлета и посадки. В 2015 году министром обороны Сергеем Шойгу был упомянут ПМКИ (перспективный многофункциональный корабельный истребитель).
Характеристики Су-57
Размах — 14,1 метра
Длина — 20,1 метра
Высота — 4,6 метра
Масса пустого самолета — 18 тонн
Нормальная взлетная масса — 25 тонн
Максимальная взлетная масса — 35 тонн
Максимальная скорость — 2М
Крейсерская скорость на сверхзвуковой скорости — 1,3М
Дальность полета на сверхзвуке — 1500 км
Дальность полета максимальная — 3500 км
bmpd.livejournal.com
МАКС-2015 день четвертый: полет Т-50,Су-35С и Су-34
Сегодня на всеобщее рассмотрение предлагается групповой полет трех современных бортов:
. Групповым у них был только проход,далее они крутили каждый свой пилотаж.
и других источников найденных мною в инете и литературе.

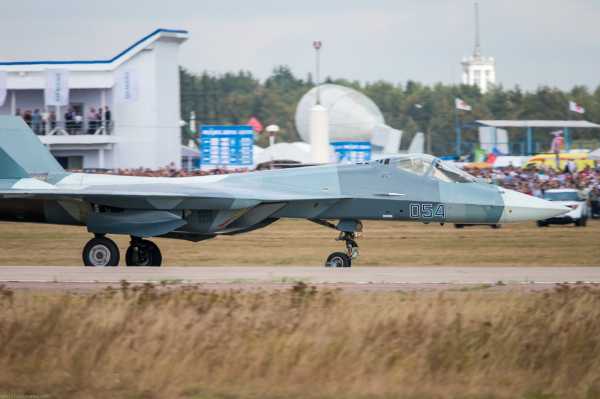

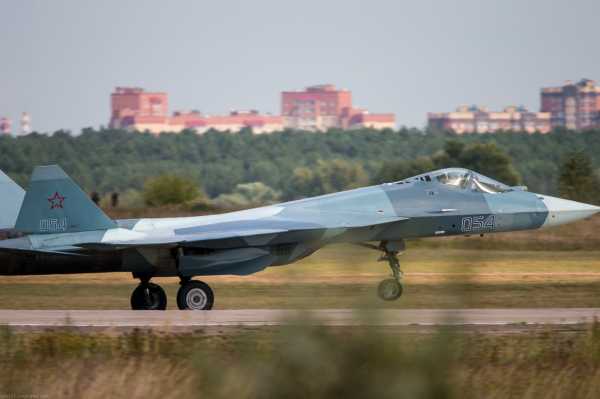

Взлетает Т-50 под управлением Сергея Леонидовича Богдана
Герой Российской Федерации (2011), Заслуженный лётчик-испытатель РФ.
Родился в городе Вольске Саратовской области. В том же году семья переехала в Воскресенск. После окончания средней школы Сергей поступил в Борисоглебское ВВАУЛ, которое окончил с отличием в 1983 году. До 1987 года служил в Ленинградском военном округе на самолётах Су-17, затем, до 1990 года – в Монголии. С выводом войск из этой страны, полк был передан в ВМФ и перебазирован в п. Гвардейское близ Симферополя (п/о-в Крым).
В 1991 году с должности зам. командира эскадрильи отдельного морского штурмового авиационного полка в звании майора поступил в ЦПЛИ, в 1992 году – в МАИ. С 1993 года – лётчик-испытатель Государственного летно-испытательного центра. Затем заместитель и командир авиационной эскадрильи службы летных испытаний истребительной авиации. Проводил испытания самолетов Су-27, Су-30МКК, Су-25ТМ, МиГ-29С, самолетов-мишеней М-21М и М-29. Выполнял испытательные посадки Су-25УТГ и Су-33 на авианосец «Адмирал Кузнецов», в том числе во время боевой службы в Северном Ледовитом и Атлантическом океанах, а также Средиземном море. Полковник ВВС РФ. Награждён орденом Мужества.

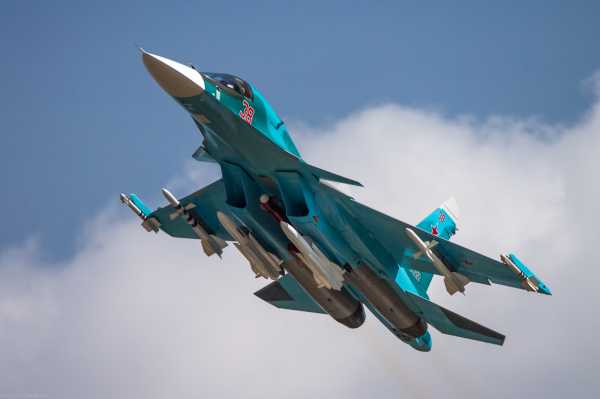

Взлет Су-34 под управлением Романа Валерьевича Кондратьева
Летчик-испытатель 1-го класса.Родился 28 июля 1970 года в городе Ейске Краснодарского края.
Проходил обучение в общеобразовательных школах городов Таганрога, Ворошиловграда, Жуковского и Новосибирска.
В 1987 году окончил Свердловское СВУ и в этом же году поступил в Ейское ВВАУЛ им. В.Комарова. Выпускник ЕВВАУЛ по профилю ИБА 1991 года.
С 1991 по 1993 года – летчик в/ч 99735, г Таганрог, самолет Су-17М3.С 1993 по 1998 год – старший летчик 279 КИАП, г Североморск-3, самолеты Су-25, Су-25УТГ, Су-33. В полку проходил подготовку и выполнял полеты на ТАКР «Адмирал Кузнецов». В 1995-1996 годах принимал участие в первой Боевой Службе ТАКР «Адмирал Кузнецов». В январе 1998 года в связи с организационно-штатными мероприятиями уволен в запас в воинском звании «майор».В 1997 году поступил и в 2000 году окончил Школу Летчиков-Испытателей ЛИИ им. Громова.
С января 1998 года работает летчиком-испытателем ОАО «ОКБ Сухого».

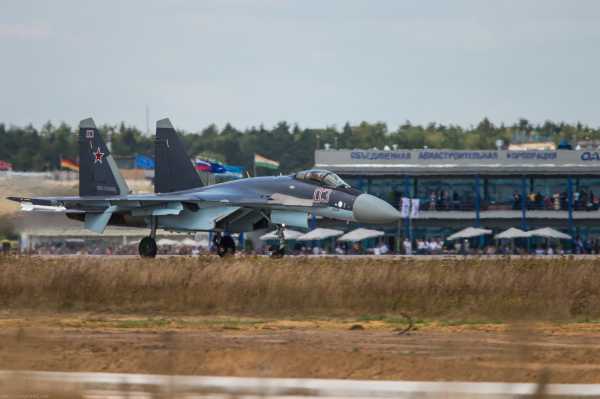

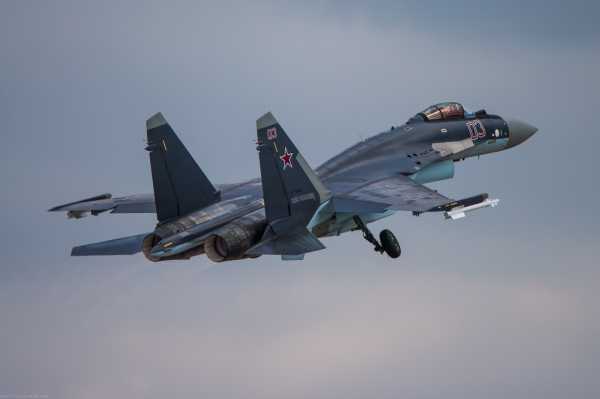

И взлетает Су-35С под управлением Юрия Михайловича Ващука
Герой Российской Федерации (2003 г.), заслуженный летчик-испытатель (2010 г.), мастер спорта международного класса по высшему пилотажу.
Два вынужденных катапультирования.
Родился 12 июня 1963 года в г. Барнаул Алтайского края. Детские и школьные годы прошли в г. Нижневартовск Тюменской области, где в 1977 году закончил клуб юных летчиков. В 1982 году окончил Кинель-Черкасский авиационный центр ДОСААФ в звании «младший лейтенант». В 1989 году окончил МАИ им. С. Орджоникидзе по специальности «инженер-механик». 1989-1990 гг. – инженер-конструктор ЛИИ им. Громова. 1990-1992 гг. – летчик-инструктор Центрального аэроклуба России им. В.П. Чкалова, член сборной команды СССР и России по высшему пилотажу. С 1992 года летчик-испытатель ОАО «ОКБ Сухого», в 1993 году окончил ШЛИ им. Федотова.
И вот они группой
Правда радость была недолгой,они сразу после прохода разошлись.

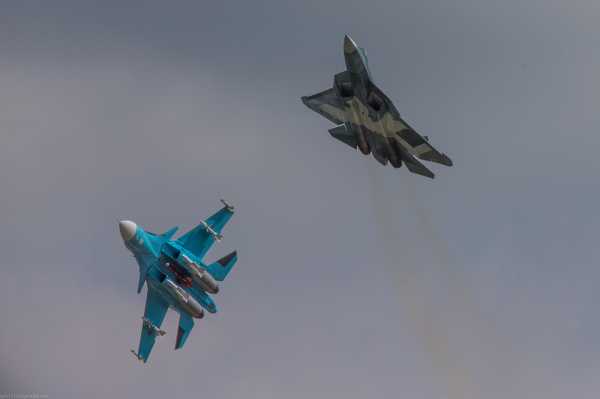

Расходятся Су-34 и Т-50
Далее они летают по одиночке.

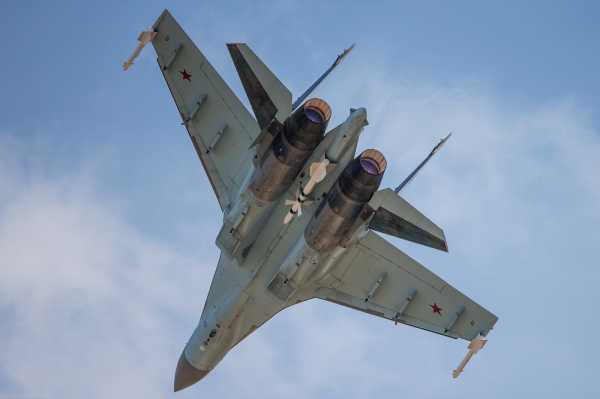

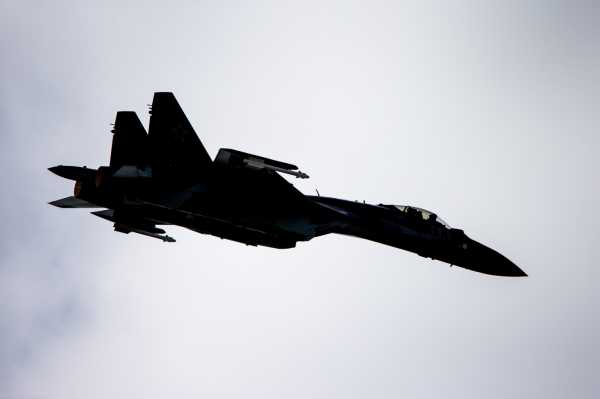

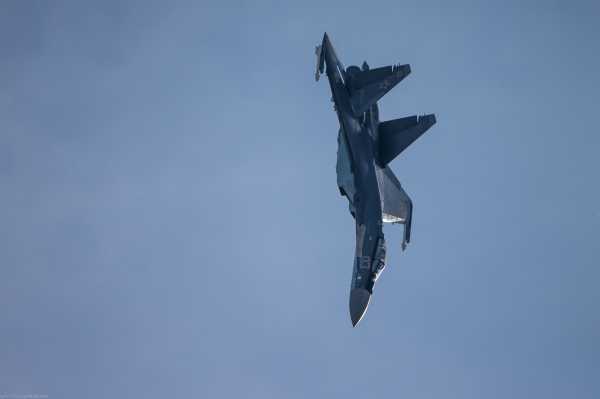

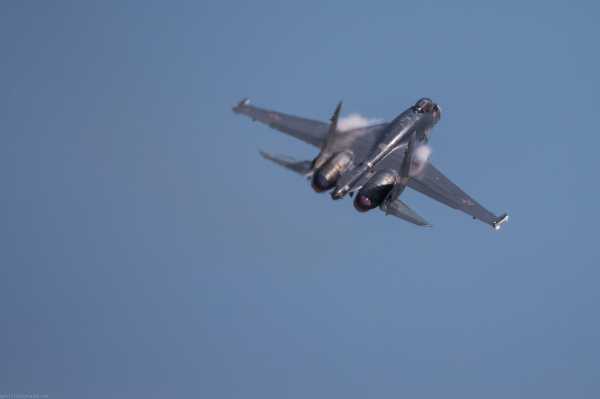

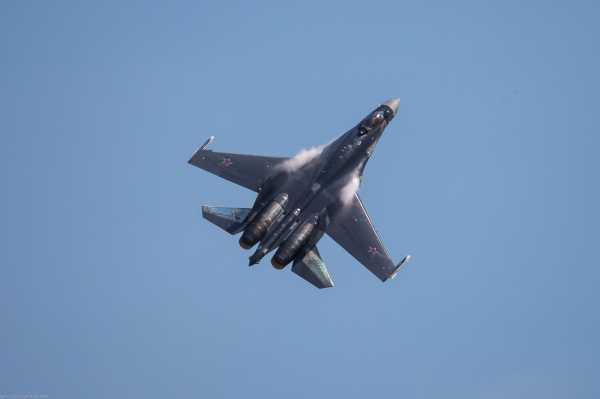

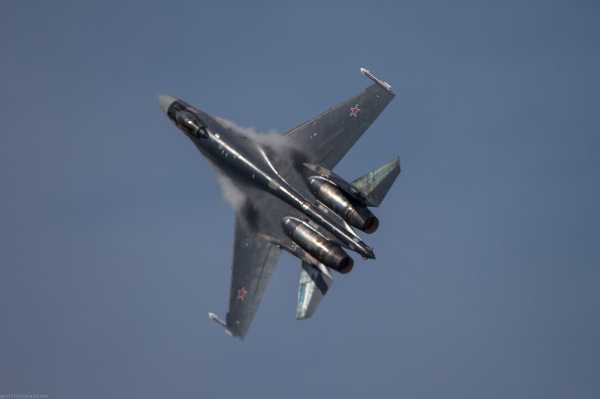

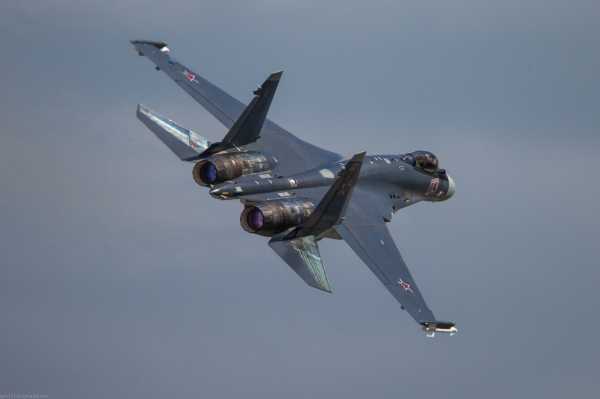

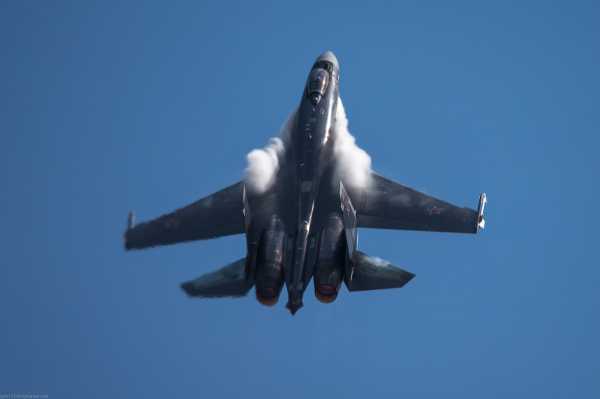

летает Су-35С
В 2005 г. принято решение о возобновлении разработки Су-35 второго поколения (Изделие Т-10БМ). В серии этот самолет будет носить название Су-35С (ранее использовалось обозначение Су-35БМ «Большая Модернизация)» . Су-35C — глубоко модернизированный сверхманевренный многофункциональный истребитель поколения «4++». В нем использованы технологии пятого поколения, обеспечивающие превосходство над истребителями аналогичного класса.
Отличительными особенностями самолета являются новый комплекс авионики на основе цифровой информационно-управляющей системы, интегрирующей системы бортового оборудования, новая радиолокационная станция (РЛС) с фазированной антенной решеткой с большой дальностью обнаружения воздушных целей с увеличенным числом одновременно сопровождаемых и обстреливаемых целей, новые двигатели с увеличенной тягой и поворотным вектором тяги. Су-35С совершил первый полет в феврале 2008 года.
Истребитель получил усовершенствованный планер с усиленной конструкцией, что позволило добиться существенного увеличения ресурса самолета — до 6000 ч или 30 лет эксплуатации (ресурс до первого контрольно-восстановительного ремонта и межремонтный повышен до 1500 ч или 10 лет эксплуатации). По аэродинамической схеме он аналогичен самолету Су-27 — в отличие от Су-30МКИ на нем не будет уже переднего горизонтального оперения, при этом во всех трех каналах будет реализовано электродистанционное управление, без механической проводки. Применение новой комплексной системы управления КСУ-35, разработанной МНПК «Авионика» и выполняющей функции сразу нескольких систем, применявшихся раньше на самолетах Су-27 (системы дистанционного управления, систем автоматического управления, ограничительных сигналов, воздушных сигналов, управления торможением колес шасси, управления поворотом передней стойки) повысит пилотажные и маневренные возможности истребителя. КСУ-35 одновременно будет выполнять функции активной безопасности.
У Су-35 отсутствует традиционный для самолетов Су-27 верхнего тормозного щитка — его функции переходят дифференциально отклоняемым рулям направления. В связи с увеличением взлетной массы на Су-35 усилено шасси, а передняя опора выполнена двухколесной. При изготовлении планера самолета реализованы технологии снижения радиолокационной заметности, которые обеспечивают уменьшение его отражающей способности в Х-диапазона радиоволн.
Внешнее Су-35С (T-10БM) ближе к обычному Су-27, чем к прежнему Су-35 (T-10M): у него нет ПГО, хвостовая балка укорочена. Крылья соответствуют примененным на корабельном Су-33 с большим флаперонами занимающими вся заднюю кромку.
Конструкция планера несколько усилена, что позволяет увеличить максимальную взлетную массу до 38.800 кг. Однако, за счет уменьшения массы БРЭО, масса пустого самолета осталась практически неизменной (16.500 кг).
Уменьшена площадь вертикального оперения, что снижает РЛ — заметность, сокращен объем закабинного отсека (благодаря современной и компактной авионике). Незначительные изменения претерпел фонарь кабины летчика.
Применительно к планеру самолета Су-35 уместно употребить термин «щадящий режим модернизации». Это обусловлено стремлением конструкторов избежать или свести к минимуму объем дорогостоящих статиспытаний, а также предельно полно использовать существующую серийную оснастку.
Конструкция планера Су-35 обеспечивает увеличение внутреннего запаса топлива более чем на 20% — при полной заправке он достигает 11 500 кг по сравнению с 9400 кг у серийных Су-27. Кроме того, на самолете обеспечено применение двух подвесных топливных баков емкостью по 1800 л, подвешиваемых на подкрыльевые точки. С подвесными баками суммарный запас топлива достигнет 14 300 кг. Самолет также оснащается системой дозаправки топливом в полете по схеме «шланг-конус» с выдвижной штангой по левому борту головной части фюзеляжа. Темп перекачки топлива при дозаправке достигает 1100 л/мин.
Важным отличием Су-35 от предшествовавших ему самолетов семейства Су-27 является применение в его силовой установке новых двигателей с повышенной тягой. Они разработаны на НПО «Сатурн» и известны под названием АЛ-41Ф1С «Изделие 117С».
Эти двигатели являются глубоким развитием серийного АЛ-31Ф. На них применяется новый вентилятор увеличенного на 3% диаметра (932 мм против 905 мм), новые турбины высокого и низкого давления, новая цифровая система управления. На двигателе предусмотрено использование сопла с управляемым вектором тяги (как на АЛ-31ФП). В результате проведенной модернизации тяга двигателя на особом режиме повышена на 16% — до 14 500 кгс, на максимальном бесфорсажном режиме она достигает 8800 кгс. По сравнению с нынешним АЛ-31Ф существенно — в 2-2,7 раза — возрастут ресурсные показатели: межремонтный ресурс увеличится с 500 до 1000 ч (ресурс до первого капитального ремонта — 1500 ч), а назначенный — с 1500 до 4000 ч.
На самолете Су-35С применяется вспомогательная газотурбинная двигательно-генераторная установка ВГТД ТА14-130-35 мощностью 105 кВт. ВГТД обеспечивает кондиционирование кабины и отсеков самолета, а так же электроснабжение переменным током с напряжением 115 / 200 вольт мощностью до 30 кВА.
Главной отличительной особенностью Су-35 станет применение на нем нового комплекса бортового оборудования. В основе его лежит информационно-управляющая система (ИУС). В состав ИУС входят два центральных цифровых вычислителя, средства коммутации и преобразования информации и система индикации, реализующая концепцию «стеклянной кабины».
В кабине Су-35 установлены два огромных цветных многофункциональных ЖКИ типа МФИ-35, многофункциональный пульт со встроенным дисплейным процессором, широкоугольный коллиматорный индикатор на фоне лобового стекла ИКШ-1М и пульт управления и индикации.
Производство установочной серии начато на КнААПО (г.Комсомольск-на-Амуре) в 2006 г. Сборка первого прототипа второго поколения Су-35 — Т-10БМ борт No.901 завершена летом 2007 г. и самолет приступил к наземным испытаниям. Первый полет состоялся в ЛИИ им.Громова на аэродроме Раменское 19 февраля 2008 г., пилот — Сергей Богдан.
Второй летный прототип Су-35 поднялся в воздух на аэродроме Дземги в Комсомольске-на-Амуре 2 октября 2008 г.Третий летный прототип Су-35БМ 26 апреля 2009 г. борт No.904 потерпел аварию при скоростной пробежке на аэродроме Дземги в Комсомольске-на-Амуре из-за отказа системы управления двигателем.
15 августа 2011 г. первые два предсерийных самолета Су-35БМ (борт No.No.901 и 902) и первый серийный Су-35С начали программу государственных совместных испытаний в 929-м Государственном летно-испытательном центре (ГЛИЦ) ВВС.
Это единственный в мире самолет, который может совершить «блинчик» — разворот на 365 градусов в горизонтальной плоскости без потери скорости.
Фото 59.
Фото 60.
Фото 62.
Фото 63.
Фото 64.
В последние дни 2013 и первые дни 2014 года в состав воссозданного 23-го истребительного авиационного полка 303-й смешанной авиационной дивизии 3-го командования ВВС и ПВО России на аэродром Дземги (Хабаровский край) поступили 12 серийных истребителей Су-35С, построенных в счет программы 2013 года на Комсомольском-на-Амуре авиационном заводе имени Ю.А. Гагарина (Комсомольском-на-Амуре филиале ОАО «Компания «Сухой»),
Эти самолеты стали первыми Су-35С, поступившими в строевую часть ВВС и ПВО России. Данные истребители построены по контракту от августа 2009 года с Министерством обороны России на постройку 48 истребителей Су-35С. Наш борт (серийный номер 01-03 и бортовой номер «03 красный») — в начале 2012 года. Все эти десять самолетов находятся в 929-м Государственном летно-испытательном центре (ГЛИЦ) в Ахтубинске, из них первые пять(в том числе наш) используются для Государственных совместных испытаний. Завершение Государственных совместных испытаний Су-35С ожидается в 2015 году.
ЛТХ:
Модификация Су-35C («БМ»)
Размер крыла, м 14.75
Длина самолета, м 21.95
Высота самолета, м 5.92
Площадь крыла, м2 62.20
Масса
пустого самолета 19000
нормальная взлетная 25300
максимальная взлетная 34500
топлива 11500
топлива (с двумя ПТБ) 14300
Тип двигателя 2 ТРДДФ АЛ-41Ф1С
Тяга, кгс
максимальная 2 х 8800
на форсаже 2 х 14500
Максимальная скорость, км/ч:
у земли 1400 (М=1.17)
на большой высоте 2500 (М=2.35)
Практическая дальность, км:
перегоночная с ПТБ 4500
на большой высоте без ПТБ 3600
на малой высоте 1580
Скороподъемность, м/мин 16800
Практический потолок, м 18000
Макс. эксплуатационная перегрузка 9
Экипаж, чел 1
Вооружение:
одна 30-мм пушка ГШ-30-1 (150 патронов).
боевая нагрузка — 8000 кг на 12 узлах подвески:
УРВВ — Р-27Э, Р-77, Р-73, РВВ-СД, РВВ-МД,
8 х Р-27ЭР1, 4 х Р-27ЭТ1 и Р-27ЭП1,
12 х Р-77 РВВ-АЕ, 6 х Р-73
варианты:
— 9 х РВВ-СД + 2 х РВВ-МД;
— 5 х РВВ-СД + 2 х РВВ-МД + 2 х ударные ракеты класса Х-31.
УРВП: Х-31, Х-25, Х-29, Х-38, Х-58УШКЭ, Х-59МК (до 5 шт), С-25ЛД; неуправляемых ракет типов С-8 (в блоках), С-10 (в блоках) и С-25;
Бомбовая нагрузка : 4-5 х КАБ-500Кр, 4-5 х КАБ-500С-Э,
2-3 х КАБ-1500Кр, 2-3 х КАБ-1500Л или неуправляемые
бомбы различных калибров

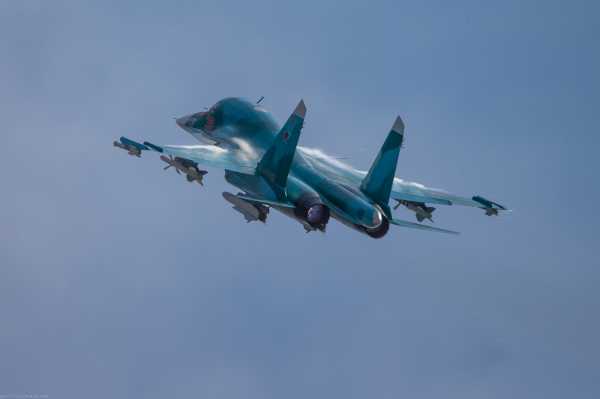

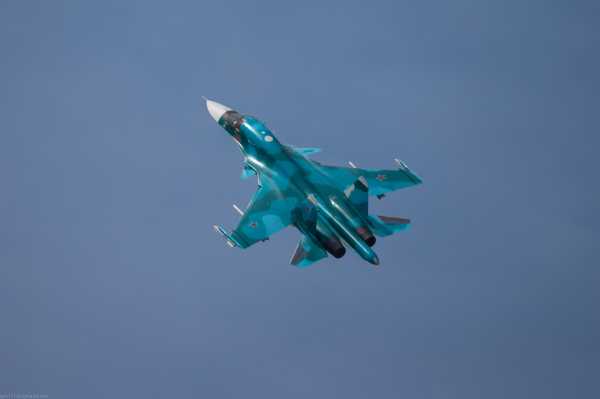

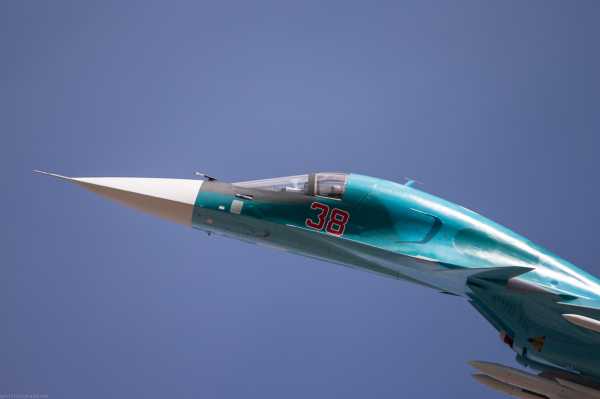

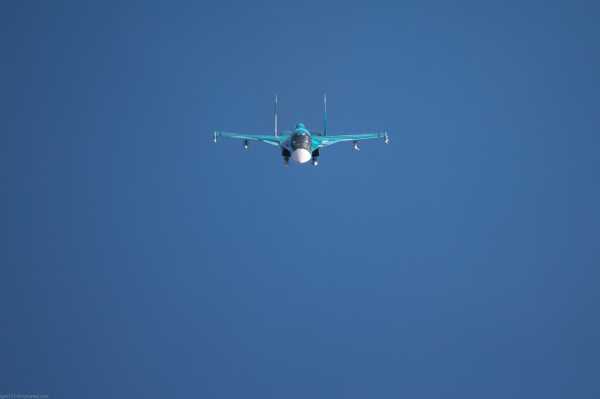

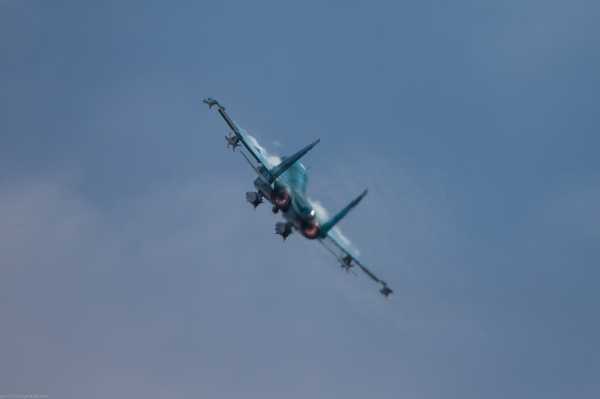

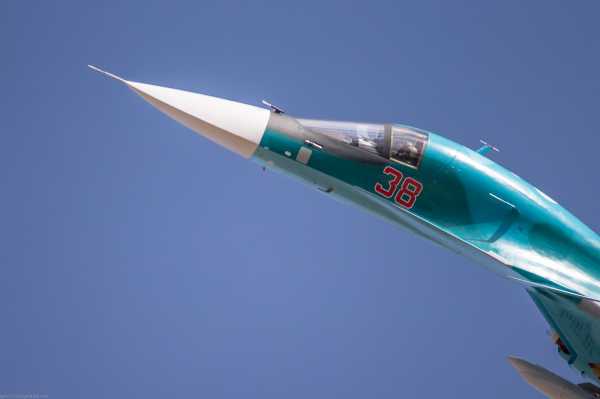

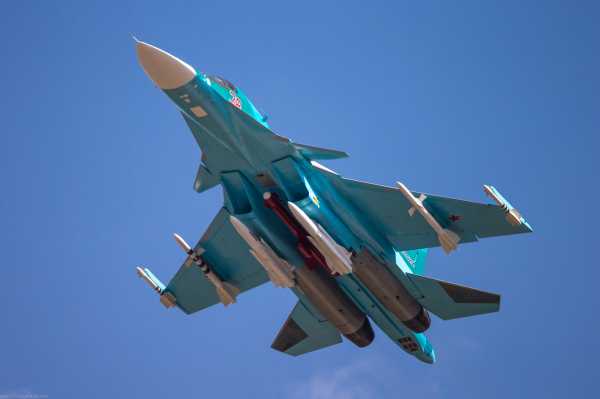

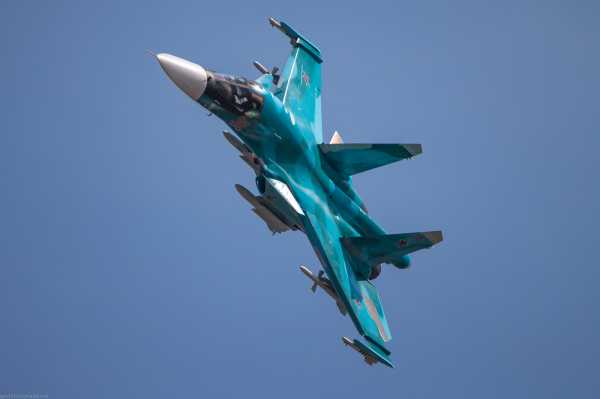

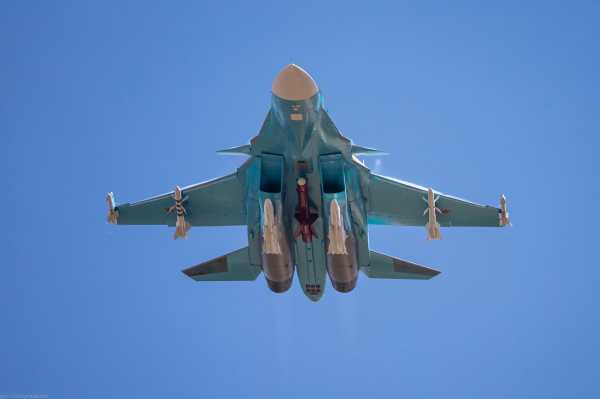

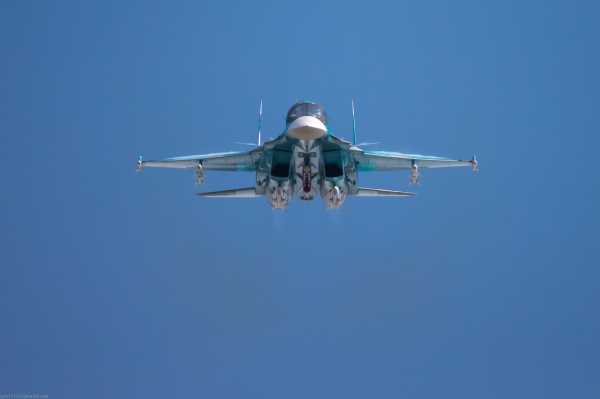

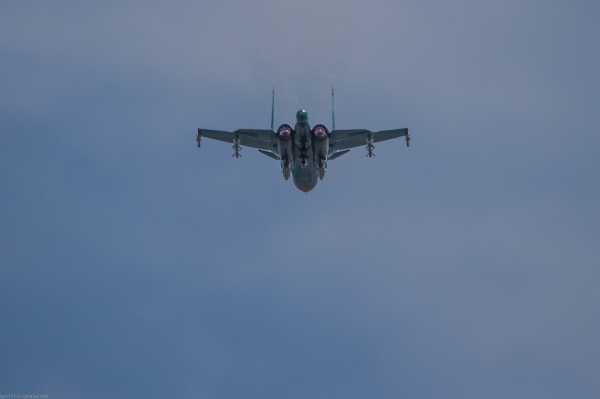

теперь очередь Су-34
Су-34 (изделие «Т-10В», по кодификации НАТО: Fullback — «Защитник») — российский многофункциональный истребитель-бомбардировщик, также позиционируемый как фронтовой бомбардировщик, оборудован передним горизонтальным оперением (ПГО) для улучшения грузоподъемности, два пилота размещаются рядом. Предназначен в первую очередь для уничтожения сухопутных войск, ПВО и кораблей противника после захвата господства в воздухе, т.е. в условиях отсутствия мощной истребительной авиации противника над районом действия. Наземные цели уничтожаются Су-34 помощью высокоточных ракетно-бомбовых ударов с помощью современной РЛС. Су-34 способен применять как отечественные боеприпасы, так и бомбы и ракеты НАТО с помощью французского модуля Damocles. По своим боевым возможностям Су-34 относится к поколению самолётов «4+»
19 июня 1986 года началась разработка Т-10В. Первый полёт прототипа Су-34 (Су-27ИБ «истребитель-бомбардировщик») — Т-10В-1 состоялся 13 апреля 1990 года. Пилотировал его заслуженный лётчик-испытатель СССР Иванов А. А. Т-10В-1 представлял собой результат глубокой модернизации широко известного истребителя Су-27. Предназначался, в первую очередь, для уничтожения наземных и надводных целей, в том числе и малоразмерных и подвижных, как в тактической, так и в оперативной глубине противника, в любых погодных и климатических условиях, днём и ночью.
Новые Су-34 призваны заменить бомбардировщики Су-24. 28 декабря 1994 года, с аэродрома Новосибирского авиазавода поднялся в воздух первый серийный Су-34 (Т-10В-5).
В ОКБ Сухого полностью перекомпоновали кабину экипажа, вход в которую, в отличие от Су-24, осуществляется через нишу передней опоры шасси.
20 марта 2014 года принят на вооружение ВВС РФ
Машины, построенные по контракту 2008 г. (32 единицы), отличаются от законтрактованных в 2012 г. окраской: первые окрашены по двухцветной схеме (темный верх-светлый низ), вторые — по трехцветной (светлый камуфляж).
8 июня 2010 года стало известно о новых модификациях бомбардировщиков Су-34.
У них были:
Новые виды ракет «воздух-воздух» и «воздух-поверхность».
Модернизированные высокотемпературные турбореактивные двухконтурные двигатели АЛ-31Ф-М1.
Обновлённая станция предупреждения об облучении Л-150 (СПО).
Вспомогательная газотурбинная силовая установка ТА14-130-35, которая позволит производить запуск двигателей Су-34 на земле без применения наземного оборудования.Все Су-34, выпускаемые с 2011 года оснащаются вспомогательной газотурбинной силовой установкой ТА14-130-35
Фото 78.
Фото 79.
Фото 80.
Фото 81.
Фото 82.
Фото 84.
Фото 85.
Фото 86.
Фото 87.
Фото 88.
Фото 89.
Фото 90.
Фото 91.
Фото 92.
Фото 94.
Фото 95.
Фото 96.
Фото 97.
Фото 98.
Фото 99.
Фото 100.
Фото 102.
16 июля 2015 года ПАО «Компания «Сухой» передало Министерству обороны России предусмотренных гособоронзаказом 2015 года фронтовые бомбардировщики Су-34 в том числе самолет с бортовым номером 38. Он вошел в состав 559-го отдельного бомбардировочного авиационного полка восстановленной 4-й Краснознаменной армии ВВС и ПВО России Южного военного округа в Морозовске. Общее количество Су-34, изготовленных по всем контрактам, включая восемь опытных образцов, достигло 74 единиц.
ЛТХ
Экипаж: 2 человека
Длина: 23,3 м
Размах крыла: 14,7 м
Высота: 6,09 м
Площадь крыла: 62 м²
Угол стреловидности: 42°
Коэффициент удлинения крыла: 3,5
База шасси: 6,63
Колея шасси: 4,4 м
Масса:
пустого: 22 500 кг
нормальная взлётная: 38 240 кг
максимальная взлетная: 45 000 кг
Двигатель: 2 × ТРДДФ АЛ-31Ф-М1
Тяга:
максимальная бесфорсажная: 2 × 8 250 кгс
на форсаже: 2 × 13 500 кгс
Степень двухконтурности: 0,571
Масса двигателя: 2 × 1 520 кг
Максимальная эксплуатационная перегрузка: +9G
Максимальная скорость:
у земли: 1 400 км/ч
на большой высоте: 1 900 км/ч (1,8М)
Перегоночная дальность: 4 500 км с тремя ПТБ
Скорость отрыва: н/д
Посадочная скорость: н/д
Боевой радиус: 1 100 км
Практический потолок: 17 000 м
Тяговооружённость:
при нормальной взлетной массе: 0,71
при максимальной взлетной массе: 0,6
Пушечное вооружение: 1 × 30 мм пушка ГШ-30-1
Узлов подвески вооружения: 12
Боевая нагрузка:12 000 кг максимальная
КРЭП: комплекс радиоэлектронного противодействия Хибины (изделие Л-175В)

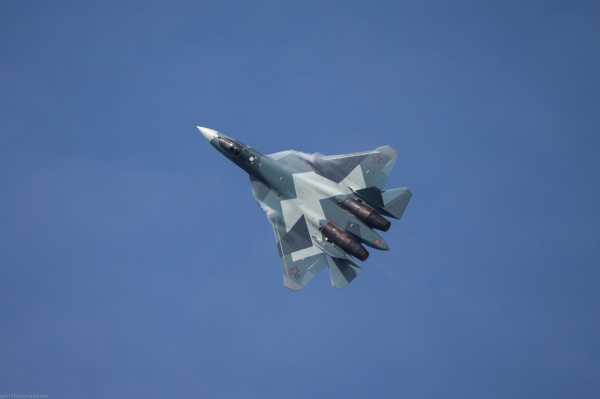

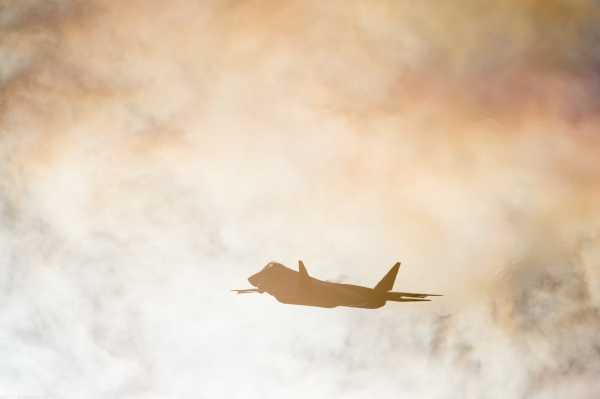

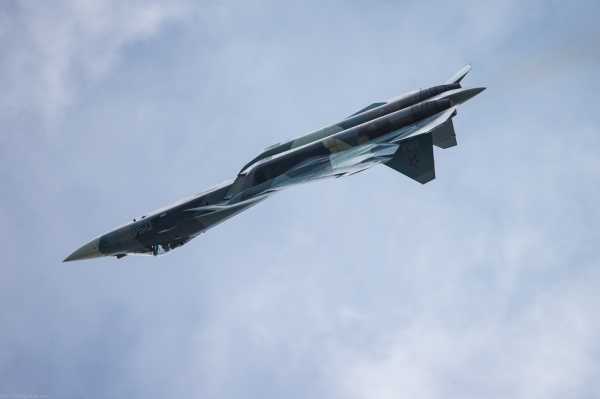

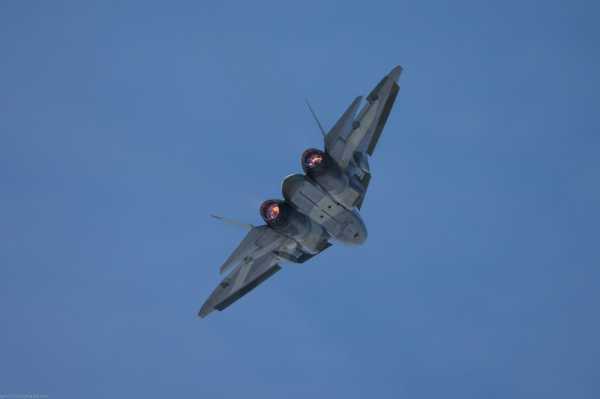

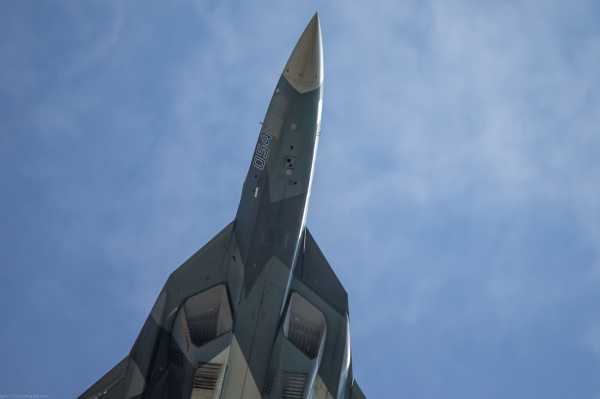

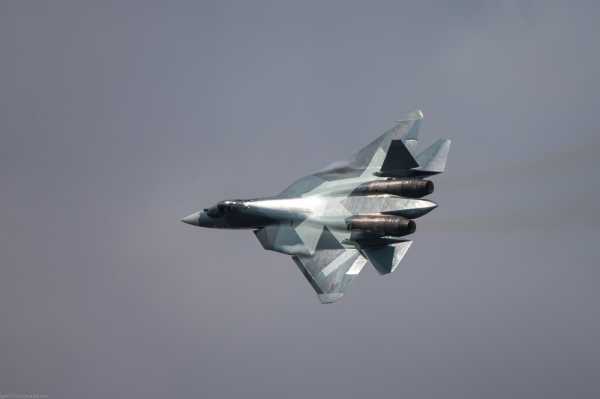

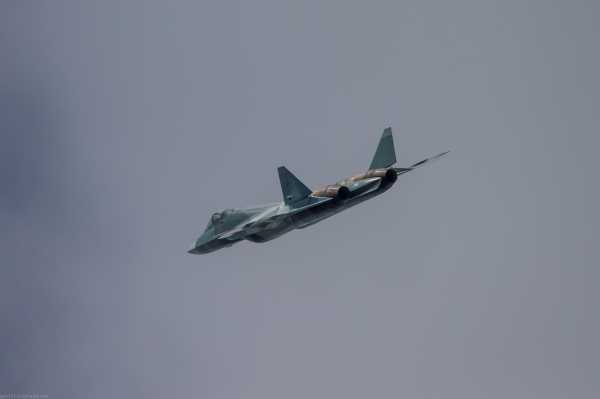

полет Т-50

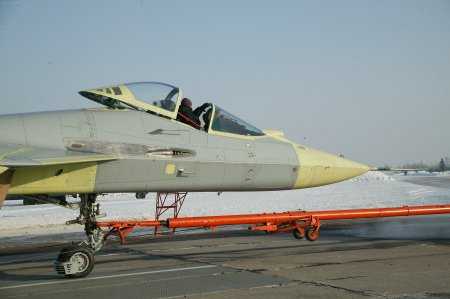

Перспективный авиационный комплекс фронтовой авиации (ПАК ФА, Т-50, Су-50, И-21, Чабрец) — российский многоцелевой истребитель пятого поколения, разрабатываемый подразделением Объединённой авиастроительной корпорации — «ОКБ Сухого», где он проходит под условным обозначением Т-50.
Первый полёт самолёт совершил 29 января 2010 года. Серийные машины данного типа будут собираться на КнААЗе, где на данный момент происходит сборка опытных образцов. Серийное производство самолёта должно начаться в 2016 году. В 2013 году началось мелкосерийное производство самолётов этого типа для испытания вооружений
Самолёт разрабатывается для замены Су-27 в российских ВВС. Для экспортных поставок на базе ПАК ФА совместно с Индией создаётся экспортная модификация самолёта, получившая обозначение FGFA (Fifth Generation Fighter Aircraft — истребитель пятого поколения).
Всего на данный момент произведено 5 лётных прототипов и 3 прототипа для наземных испытаний.
Фото 113.
Фото 114.
Фото 115.
Фото 116.
Фото 117.
Фото 120.
Это просто собака…
Фото 122.
Фото 123.
Фото 124.
Фото 125.
Фото 126.
Фото 127.
Фото 128.
Фото 129.
Фото 130.
Фото 131.
igor113.livejournal.com
ИСТРЕБИТЕЛЬ Т-50 (СУ-57) » ВОЕННОЕ ОБОЗРЕНИЕ
Вступление
Что можно рассказать о самолёте, который ещё находится в разработке, то есть не до конца конструктивно сформирован и вообще является секретным? Можно рассказать слухи. Можно порассуждать на тему нового истребителя Т-50 (СУ-57). Достоверную информацию дают только фотографии. Вот давайте их внимательно рассмотрим.
Фотографии истребителя Т-50 (СУ-57)
Что видно из фотографий? На самолёте подвижно всё. Оригинально выполненное переднее горизонтальное оперение находится на верхней кромке воздухозаборника и отклоняется вниз градусов на восемьдесят пять. Рули направления могут поворачиваться перпендикулярно потоку и выполнять роль воздушных тормозов. Рули высоты тоже имеют аномальную подвижность. То есть маневренность самолёта очень высокая.
Двигатели Т-50 имеют поворотные сопла. Вместе с уникальной подвижностью аэродинамических рулей это даёт истребителю уникальную манёвренность.
Очень противные на первый взгляд дырки под рулями направления, на самом деле являются воздухозаборниками для охлаждения электроники. По их размеру можно представить мощность компьютера истребителя.

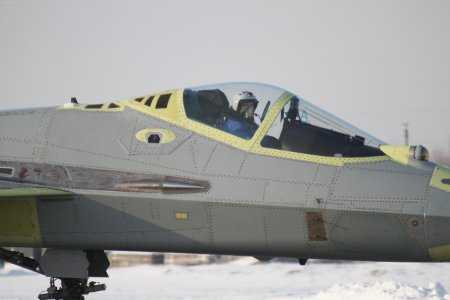

Левая, по полёту, сторона кабины. Видны створки которые прячут штангу для заправки истребителя Т-50 в воздухе.
Вид снизу. Видны створки двух люков под вооружение.
Посадка, видны тормозные парашюты. Я бы конечно в хвостовой обтекатель поставил локатор заднего обзора или лазерную пушку, но конструкторам виднее.
Кабина, вид справа по полёту. На одной фотографии видна пушка ГШ-301, а на второй её закрывает какой то обтекатель. Самое главное не не понятно как он убирается при стрельбе. Может просто временно повесили?
Т-50 (СУ-57) самолёт невидимка
Стремление сделать истребитель невидимым для локаторов пагубно отразилось на внешнем виде самолёта. На мой взгляд, по сравнению с СУ-35 он выглядит весьма уродливо.
Почти все фотографии в статье большого размера. Поэтому смело по ним кликайте.
Не видимость для локатора достигается двумя способами — материал поглощающий или пропускающий радио сигнал через себя и форма самого истребителя. Корпус самолёта должен иметь форму которая или плохо отражает сигнал или отражает его хорошо но но не в сторону локатора его пославшего. По идее рули направления должны быть завалены к центру, а они наоборот отклонены в другую сторону изображая уголковый отражатель усиливающий отраженный сигнал. Правда с одной стороны рули прикрыты крылом, а с другой стороны это вызвано требованиями вихревой аэродинамики.
Увеличьте и посмотрите фотографии. Передний наплыв формирует вихрь. Хвостовое оперение должно точно на него опереться. Маневренность требует жертв.
А вот этому самолёту не надо было маневрировать. Поэтому он и завалил своё хвостовое оперение к центру.
Вообще надо понимать, что невидимых самолётов пока не существует. Локатор видит любой самолёт. Другое дело что дистанция с которой цель становится видимой на прямую зависит от мощности локатора. А мощный локатор это вес и большой диаметр антенны. Я уже писал в статье ИСТРЕБИТЕЛИ СУ, что СУ-35 получил носовой обтекатель большего размера чем у СУ-27 что бы влезла антенна локатора большего размера.
Локатор его конечно видел, но сигнал был слабый как от истребителя.
Что касается покрытий, которые поглощают радио сигнал то тут не всё так просто. Есть специальная резина состоящая из двух слоёв, которая при толщине двадцать миллиметров полностью поглощает радио сигнал. Но самолёт резиной не обклеить, да и под каждую длину волны надо подбирать соответствующий сорт резины. Так что специальные покрытия в лучшем случае только немного ослабляют сигнал в определённом диапазоне частоты излучения.
Т-50 (СУ-57) против RAPTOR
Главная тема многих любителей поговорить. Но тут она как никогда уместна. А вот сравнивать какой танк победит в дуэльной ситуации могут только идиоты считающие, что танки предназначены для тупых лобовых ударов друг на друга. Судя по уставу такими идиотами являются и многие наши военные с большими звёздами.
Но не всё так плохо. Вспомним историю. Во Вьетнаме напичканные электроникой F-4 легко сбивались мигами имевшими примитивный радио прицел.
Что касается истребителя Т-50 то в ближнем бою у него будет огромное преимущество за счёт лучшей манёвренности и оптической прицельной станции.
Оптическая прицельная станция на носу истребителя Т-50. Буква эль на табличке на нижней фотографии подчёркивает что станция не просто оптическая но и имеет ещё и лазерный дальномер.
Что касается дальнего боя то тут всё упирается в локатор. У нашего истребителя есть ракеты дальнего действия, а у F-22 только среднего. Если наш локатор увидит F-22 на большом расстоянии то ему конец.
Маленькое техническое отступление. По моему у военных и конструкторов присутствует инерция мышления. Раз истребитель то маленький и маневренный. Но у нас есть летающий утюг МИГ-31 с мощным локатором и ракетами большой дальности. Надо довести эту идею до логического завершения. АН-124 с мощнейшим локатором и зенитными ракетами С-300-400-800 в револьверной пусковой установке. Работают в паре. Один сверху, другой снизу у земли. Кто нибудь да отраженный сигнал поймает, и с дистанции четыреста километров как всех постреляем. Да и имея сто тонн полезной нагрузки можно такой генератор помех с собой возить. Двенадцать самолётов взлетело — тысячу километров фронта закрыли. Двенадцать часов полетали — вызвали вторую смену.
Технические данные
За достоверность приведённых ниже цифр я не отвечаю.
1. Длина самолёта — 19,7 метров
2. Размах крыла — 14 метров
3. Размах заднего горизонтального оперения -10,8 метров
4. Высота самолёта — 4,8 метров
5. Площадь крыла — 90 квадратных метров
6. Угол стреловидности наплыва — 78 градусов
7. Угол стреловидности крыла по передней кромке — 48 градусов
8. Угол стреловидности крыла по задней кромке — минус 14 градусов
9. База шасси — 6 метров
10. Колея шасси — 5 метров
11. Масса пустого самолёта — 18500 килограммов
12. Нормальная взлётная масса — 26510 килограммов (примерно 7 тонн топлива)
13. Максимальная взлётная масса — 37000 килограммов (11 тонн топлива)
14. Нагрузка на крыло:
при максимальной взлётной массе: 394 килограмм на квадратный метр
Первые образцы истребителя Т-50 летали на двигателях от СУ-35, сейчас вроде уже установлен новый двигатель
Тип двигателя: турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги
1. максимальная тяга — 2 × 10900 килограммов
2. тяга на форсаже — 2 × 18000 килограммов
Тяговооружённость при максимальном взлётном весе около единицы, при нормальном взлётном весе 1.36 килограммов тяги на один килограмм веса истребителя.
Лётные характеристики расчётные
Предельная скорость на высоте: 2600 километров в час
Максимальная скорость без форсажа — 2,1 М
Практическая дальность:
на крейсерской (экономичной) скорости:
с 63 процентами топлива — 2700 километров
при полной заправке — 4300 километров
с двумя подвесными баками — 5500 километров
на сверхзвуковой скорости без включения форсажа двигателей
с 63 процентами топлива: 1200 километров
Продолжительность полёта — до шести часов
Практический потолок — 20000 метров
Скороподъёмность — 330 метров в секунду
Вооружение
30 миллиметровая встроенная пушка ГШ-30-1.
Боевая нагрузка до десяти тонн. Правда в отсеки вооружения эти десять тонн не влезают, а вешать на внешнюю подвеску не имеет смысла — сразу пропадает невидимость из за которой весь огород городили.
Для воздушного боя, в отсеках вооружения: подвешивается две ракеты ближнего боя и восемь ракет среднего радиуса действия. Общий вес 1620 килограммов. Про ракеты дальнего радиуса действия ничего не говорится, но может вместо восьми среднего можно подвесить четыре дальнего?
При работе по наземным целям вес боевой нагрузки составляет 4220 килограммов.
voennoe-obozrenie.ru
