Россия создаст бомбардировщик Су-34М — Naked Science
О планах разработать новый боевой самолет агентству «Интерфакс» рассказал источник в военно-промышленном комплексе. «Проводимые в настоящее время опытно-конструкторские работы (ОКР) по совершенствованию самолета Су-34 выполняются в несколько этапов. Первый из них будет завершен в середине 2016 года. Ожидается, что к 2020 году, после завершения ОКР по всем этапам, будет создан модернизированный вариант самолета Су-34М», – заявил источник.
Результаты опытно-конструкторских работ будут использованы на самолетах, которые в настоящий момент поступают на службу ВКС РФ. До 2020 года планируется наращивать возможности Су-34 по использованию новых авиационных средств поражения (АСП), а бортовое радиоэлектронное оборудование (БРЭО) при этом станет еще более совершенным. По словам источника, до 2020 года ВКС в совокупности получат 124 такие машины. По состоянию на декабрь 2015 года Вооруженные силы РФ уже получили 83 бомбардировщика.
Но намного важнее для таких ударных самолетов способность работать по земле. Ранее стало известно, что Су-34 способен применять новейшие бомбы со спутниковым наведением КАБ-500-С. Дальность полета изделия составляет 6–8 км. Это, безусловно, хуже показателей аналогичных американских бомб, однако намного лучше, чем у свободнопадающих боеприпасов.
Бомбардировщик Су-34 запомнился, прежде всего, по военной операции в Сирии. Сейчас на аэродроме Хмеймим базируется около двенадцати таких машин.
Но какие именно новые возможности может получить самолет Су-34М? Можно предположить, что конструкторы снабдят его новой лазерной телевизионной прицельной станцией (ЛТПС). Сейчас на Су-34 стоит комплекс «Платан», который нельзя назвать совершенным и который вызывает у экспертов ряд вопросов. С учетом огромного веса самолета (максимальная взлетная масса Су-34 составляет без малого 45 тонн) ему также могут пригодиться и новые более мощные двигатели. Еще одно направление может быть связано с новыми ракетами средней и малой дальности, которые только предстоит создать.
naked-science.ru
| Главная : Разделы: Файлы для скачивания: Товары по авиации: Другие товары: | Истребитель-бомбардировщик Су-34Су-34 — (по кодификации НАТО: Fullback — «Защитник») — истребитель-бомбардировщик, разработан в Советском Союзе в ОКБ Сухого. Самолет Су-34 (Су-32) является специализированной модификацией Су-27, серийное производство разворачивается в Новосибирске. Двухместный истребитель-бомбардировщик Су-34 (Су-32) предназначен для решения задач боевого применения по воздушным, наземным, морским и надводным целям (в т.ч. малоразмерным и подвижным), при ведении автономных и групповых действий днем и ночью, в простых и сложных метеоусловиях и в условиях воздействия помех, создаваемых противником, огневого и информационного противодействия, а также ведения воздушной разведки. Стоит отметить некоторую путаницу с индексами, которая окружает этот самолёт. Так, в определённый момент машина получила два новых названия — Су-32 и Су-34. Поставляемые в ВВС России носят индекс Су-34. На официальном сайте ОКБ «Сухого» в каталоге продукции фигурирует название Су-32 — скорее всего, оно будет использовано для экспортного варианта, продажи которого начнутся в 2010-12 годах. ВВС России закупили в декабре 2006 два Су-34. До конца 2010 планируется приобрести 24 самолёта. Всего, согласно ГПВ-2015, до 2015 года будет закуплено 58 самолётов Су-34. В общей сложности ВВС намерены к 2022 году приобрести не менее 300 самолетов этого типа, полностью заменив парк фронтовых бомбардировщиков Су-24М. Фото Су-34Пресса про Су-34 : 2009 год : |
www.avia-mir.com
Су-34 и F-15E. Встреча неизбежна » Военное обозрение
…Под крылом лежал погубленный войной Ирак, всюду виднелись последствия недавних бомбардировок натовской авиации: поверхность пустыни усеивало бесчисленное количество воронок, на разбитых дорогах догорали обломки автомашин и танков. Некогда цветущие оазисы городков теперь превратились в пыльные руины, горизонт застилала страшная мгла от горящих нефтяных скважин.
Среди зарубежных многоцелевых ударных машин все большее значение приобретают F-15E «Страйк Игл» — успешно дебютировав в операции «Буря в пустыне», «Страйк Иглы» совершили преступления на земле Югославии, чтобы затем вновь вернуться в Персидский залив (2003 г.) На этот раз F-15E стал основной силой авиации: благодаря солидной боевой нагрузке и совершенному прицельному оборудованию, F-15E мог находить и уничтожать самые сложные цели.
Идея создания универсального ударного самолета была актуальна не только за рубежом. Еще в середине 80-х годов в ОКБ им. П.О. Сухого начались работы над созданием новой ударной машины 4-го поколения на базе истребителя Су-27. Проект под шифром Т-10B был впоследствии реализован, как фронтовой бомбардировщик Су-34. В связи с известными политико-экономическими переменами, произошедшими в нашем Отечестве, серийное производство Су-34 началось всего несколько лет назад, в настоящее время новые бомбардировщики постепенно сменяют на боевом посту самолеты предыдущего поколения Су-24. Будем надеяться, что в недалеком будущем Су-34 станут основным самолетом фронтовой бомбардировочной авиации ВВС России, а их экспортные модификации получат широкое признание на мировом рынке.
Две совершенно разные машины – Су-34 и F-15E ориентированы на выполнение одинаковых задач. Какая машина оказалась совершеннее? И вообще, корректно ли сравнивать Су-34 с F-15E? Постараемся ответить на эти вопросы.
Родословная героев
Удар с фланга
Многоцелевой высокоманевренный истребитель с непревзойденными летными характеристиками. Су-27 вывел высший пилотаж на новый уровень, открыл недостижимые ранее в авиации режимы полета. Отечественные и зарубежные специалисты признают, что на самолете реализована лучшая на сегодняшний день аэродинамическая схема. Благодаря интегральной компоновке и заложенной в конструкцию статической неустойчивости, истребитель Су-27 получил превосходство в ближнем маневренном бою над любым воздушным противником.
Гены убийцы Проверенный киллер, одержавший 104 подтвержденные воздушные победы. Первый в мире самолет четвертого поколения, который десять лет, до появления Су-27, был бесспорным властителем небес – всякий, кто рискнул бросить вызов F-15, в тот же миг пополнял список трофеев «Игла».
Су-34
Сверхзвуковой бронепалубный крейсер, предназначенный для безумных маловысотных рейдов на позиции противника. Мощная ударная машина на базе истребителя специализируется на уничтожении сильнозащищенных целей, ночью и днем, в самый плотный туман и яростную грозу, в условиях мощных радиоэлектронных помех и эшелонированной противовоздушной обороны.
Вход в кабину через нишу передней стойки шасси
Несмотря на сомнения ряда специалистов в целесообразности подобной защиты на современном самолете (пуля пулемета ДШК пробивает 20 мм броневой стали с дистанции 500 м, снаряды 23-мм автоматической зенитки рвут в клочья такую броню на дистанции километр, а о поражающих факторах боевых частей зенитных ракет не стоит даже упоминать) – несмотря на все эти сомнения, бронезащита надежно защищает самолет от шальной пули из стрелкового оружия, что повышает выживаемость машины в маловысотных полетах над вражеской территорией.
Уникальной особенностью Су-34 стало наличие второй РЛС для обзора задней полусферы — система вовремя предупредит экипаж об угрозе, и, если потребуется, ответит залпом управляемых ракет на попытку вражеского истребителя ударить «сухому» в спину.
Сильные турбулентные вихри и резкие порывы ветра вблизи земли не смогут помешать экипажу выполнить боевую задачу – чуткая электроника Су-34 определит нарастание нагрузок и на помощь летчикам придет переднее горизонтальное оперение самолета, система автоматически демпфирует вредные аэродинамические явления.
Фирменным знаком Су-34 стала двухместная кабина, в которой лётчик и штурман не «дышат в затылок» друг другу, а сидят «плечом к плечу» — такое решение улучшает эргономику рабочих мест и упрощает взаимодействие между членами экипажа. Кабина «сухого» оборудована всем необходимым для дальних рейдов – на борту имеется санузел и мини-кухня с микроволновой печью, в кабине достаточно пространства для отдыха – один из членов экипажа может вздремнуть прямо на полу между кресел.
Умная электроника самостоятельно ведет самолет к цели, пилоты утолили голод, и с комфортом расположились в теплой просторной кабине в комфортабельных катапультных креслах К-36ДМ…Идиллия! Несмотря на язвительные замечания по поводу необходимости таких удобств на борту фронтового бомбардировщика, боевой вылет которого длится от силы 2-3 часа, — что плохого в том, что конструкторам удалось обеспечить столь беспрецедентные меры для удобства работы экипажа? Если бы, наоборот, пилоты сидели в узкой тесной кабине – начались разговоры о том, что инженеры совсем не уделяют внимание эргономике.
А что же вооружение? Чем обрадует российский фронтовой бомбардировщик «вероятного противника»? Восемь тонн боевой нагрузки на 12 узлах внешней подвески, встроенная авиационная пушка калибра 30 мм. Широкая номенклатура вооружения: свободнопадающие бомбы и блоки неуправляемых ракет, комплекс высокоточного оружия на основе корректируемых авиабомб и ракет класса «воздух-поверхность» — различных по массе и назначению.
Кроме ударного вооружения, самолет может нести на внешних узлах контейнеры радиоэлектронной борьбы, подвесные топливные баки, контейнеры малогабаритных грузов и авиационное вооружение для ведения воздушного боя, в целом аналогичное истребителю Су-27, – например, 8 ракет средней дальности РВВ-АЕ.
Несмотря на короткий срок эксплуатации, Су-34 уже довелось принять участие в реальном боевом конфликте. Во время войны «трех восьмерок» Су-34 ВВС России применялся для ведения радиоэлектронной борьбы над грузинскими позициями. В ходе одного из боевых вылетов он уничтожил противорадарной ракетой Х-31П ключевую радиолокационную станцию 36Д6-М у села Шавшвеби, тем самым, парализовав грузинскую систему ПВО.
F-15E «Страйк Игл»
«Страйк Игл» — во многом неоднозначная машина, часто обозначаемая, как многоцелевой истребитель. Увы, это заблуждение: по факту F-15E — мощный ударный самолет, ориентированный на уничтожение наземных целей. Если называть вещи своими именами, то F-15E является фронтовым (тактическим) бомбардировщиком – выбирайте название себе по вкусу. У меня имеются на этот счет достаточно веские основания:
1. Утверждение о том, что F-15E приписаны к истребительным частям ВВС США абсолютно ничего не доказывает. Например, в истребительных подразделения, наряду с F-15E, числятся противотанковые штурмовики А-10 «Тандерболт». Парадокс? Или бессмысленная секретность?
2. Тактический бомбардировщик (повторяю: бомбардировщик!) F-15E способен применять самый широкий в мире спектр боеприпасов класса «воздух-поверхность», среди которых:
— управляемые и неуправляемые бомбы массой до 5000 фунтов (2270 кг),
— линейка боеприпасов JDAM (комплект на основе GPS, превращающий любую свободнопадающую бомбу в высокоточное оружие),
— три вида кассетных боеприпасов CBU
— управлямые ракеты AGM-65 «Мэврик», тяжелые AGM-130 и AGM-158,
— противокорабельные ракеты «Гарпун»,
— противорадиолокационные ракеты HARM,
— тактическое ядерное оружие – бомбы B61 с восемью типами боевых частей различной мощности, для уничтожения высокозащищенных целей. На всякий случай.
3. Экипаж из двух человек, возможность выполнять полет на сверхмалой высоте в режиме следования рельефу местности, радиолокационная станция, оптимизированная для обнаружения наземных целей, 10 400 кг подвесных элементов (бомбы, топливные баки, прицельно-навигационные комплексы) – именно с этих позиций нужно смотреть на самолет.
4. Наконец, опыт применения F-15E не оставляет никаких сомнений – перед нами бомбардировщик, стыдливо маскирующийся под истребитель. Страшный кровавый след тянется за «Страйк Иглом» через горы Афганистана и богатое нефтью Междуречье, через Палестину, Балканы и Ливию… Только зимой 1991 года в Ираке, тогда еще 24 «экспериментальных» F-15E совершили 2142 боевых вылета! Какую работу выполняли «Страйк Иглы» в Ираке? Занимались поиском и уничтожением важных наземных целей: ракетных позиций «Скадов», командных пунктов, автоколонн, зенитно-ракетных комплексов, случайно уцелевших после оглушительного удара «Томагавками».
Сила «Страйк Игла» в его подвесных контейнерах, в первую очередь, прицельно-навигационной системы LANTIRN (Low Altitude Navigation and Targeting Infrared for Night), усиливающей свет звезд в 25 тысяч раз. В техническом плане система состоит из двух электронных блоков – навигационного AN/AAQ-13 и прицельного AN/AAQ-14, данные с которых проецируются на индикатор лобового стекла кабины. Масса каждого контейнера в пределах 200 кг, навигационный содержит тепловизор и радар для слежения за рельефом местности, прицельный – дополнительный тепловизор с высоким разрешением, лазерный дальномер и датчики сопровождения цели. Все это позволяет «Страйк Иглу» совершать скоростные броски на сверхмалой высоте (30-70 м в зависимости от рельефа), обнаруживать и уничтожать точечные цели в любое время суток и при любых погодных условиях.
Индикатор на лобовом стекле истребителя F-16, оснащенного контейнером LANTIRN
LANTIRN является непременным атрибутом большинства самолетов ВВС США, действующих в локальных конфликтах – помимо F-15E, этим комплеком оснащены последние модификации F-16. Но у «Страйк Игла» имеются и некоторые уникальные особенности, например – радиолокационная станция APG-70 c высокой разрешающей способностью при обнаружении наземных объектов: на дальности 300 км разрешение составляет 38 м (этого достаточно, чтобы заметить изгиб русла реки или контрастное здание в зоне городской застройки), с дистанции 30 км разрешение радара «Страйк Игла» улучшается до 2,5 м – становится видна любая точечная цель. Другой особенностью APG-70 стала возможность картографирования подстилающей местности, при этом «картинка» сохраняет достаточное качество даже при маневрировании с многократной перегрузкой.
Прошло 20 лет и APG-70 с щелевой антенной решеткой окончательно устарел – в настоящее время ведется замена старого радара на перспективный APG-82. «Страйк Иглы» — единственные в мире тактические бомбардировщики, оснащенные РЛС с активной фазированной антенной решеткой.
Представители ВВС США подчеркивают, что F-15E создавался специально для действий в условиях сильной ПВО противника, а в случае ухудшения обстановки, способен самостоятельно постоять за себя в воздушном бою – изменения в специализации самолета мало коснулись его истребительных качеств. «Страйк Игл» по прежнему способен нести и применять ракеты класса «воздух-воздух» малой и средней дальности, в том числе AIM-120 (любимая ракета истребителей типа F-15, обычно на международных учениях представители зарубежных ВВС просят не использовать это оружие – иначе воздушный бой заканчивается, так и не успев начаться).
Сохранились и летные характеристики истребителя для завоевания превосходства в воздухе – скороподъемность «Страйк Игла» достигает 250 м/с, а максимальная скорость без подвесок превышает 2,5 скорости звука (2650 км/ч). Разумеется, это имеет мало отношения к выполнению его «основной работы» — на предельно малой высоте, увешанный гроздьями бомб «Страйк Игл», как и Су-34, летает на околозвуковых скоростях.
Высокие боевые характеристики и универсальность «Страйк Игла» снискали ему определенную популярность на международном рынке вооружений. Помимо ВВС США, дорогой и сложный «Страйк Игл» ограниченно эксплуатирует Израиль (25 машин, модификация F-15I «Гром»), развращенная нефтью и собственным величием Саудовская Аравия (84 машины, модификация F-15S) и город-государство Сингапур (24 машины модификация F-15SG) – кстати, эта крошечная страна обладает поистине огромными ВВС – более 100 самых современных боевых самолетов, при этом площадь Сингапура в 4 раза меньше площади Москвы! Еще одним оператором F-15E является Южная Корея – в 2002 году, несмотря на участие таких «корифеев», как Eurofighter Typhoon, Dassault Rafale и Су-35, тендер на поставку 40 боевых самолетов все-таки выиграл «Страйк Игл» (корейская модификация F-15K).

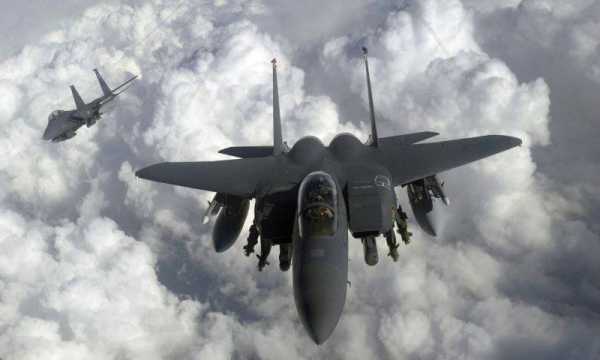

У переднего F-15E под гондолами двигателей хорошо заметны контейнеры с прицельно-навигационной системой
Хорошо заметно, что «топовую» модификацию тактического бомбардировщика заказывают только самые богатые союзники США, маленькие европейские страны НАТО предпочитают закупать относительно дешевые F-16. Натовской авиации чаще всего приходится действовать в локальных конфликтах, где нет мощной ПВО, а авиация противника уничтожена на аэродромах. При использовании подвесных контейнеров с прицельно-навигационным оборудованием, разница между F-15E и F-16 Block 60 в таких условиях не принципиальна, а F-16 стоит вполовину дешевле. Хотя какой разговор об экономии уместен, если только комплект контейнеров LANTIRN стоит 5 млн. долларов!
Итоги заочной схватки
Российский фронтовой бомбардировщик создан в результате глобального переосмысления истребителя Су-27. Несмотря на кажущуюся внешнюю схожесть, любой элемент конструкции Су-34 представляет собой совершенно новую деталь. Бронекабина, шасси, бортовая радиоэлектроника… изменилось буквально все. Появилось переднее горизонтальное оперение, но исчезли подфюзеляжные гребни и регулируемые воздухозаборники двигателей. При создании перспективного бомбардировщика Су-34 были учтены результаты последних локальных конфликтов, в результате, появился мощный и сбалансированный ударный самолет.
Американский F-15E – удачный экспромт на основе серийного истребителя, точнее его двухместной учебной модификации F-15D. На самолете подверглись изменению только ключевые элементы – его авионика и вооружение. «Страйк Игл» поражает своими высокими технологиями: радар с АФАР, всеракурсная станция постановки активных помех, конформные топливные баки (выполненные в виде обтекаемых накладок на боковые поверхности самолета).
Каждая машина сильна по-своему. Единственное убедительное преимущество «Страйк-Игла» — его огромный боевой опыт. Но, несмотря на все долгие рассуждения, истина вполне очевидна – оказавшись на месте летчика, любой из нас предпочел бы бронированную кабину Су-34.
