Проект 1135 (тип "Буревестник") и 11351 (тип "Нерей")

Корпус и общая компоновка

Проект 1135 (тип "Буревестник") и 11351 (тип "Нерей") - сторожевые корабли

По архитектуре корпус корабля проекта 1135 выделялся удлиненным полубаком, округлыми обводами, клиперским форштевнем, большим развалом шпангоутов в носовой оконечности, плоской низкой кормой и строительным дифферентом на нос. Набор корпуса смешанный, отношение длины к ширине — 8,6. Характерная особенность обводов — малые углы заострения ватерлиний. Коэффициент общей полноты — 0,45, что обеспечивает наилучшие условия работы ГАС. Корпус — из стали марки МК-35; 13 стальных переборок делят его на 14 водонепроницаемых отсеков. По расчетам, корабль должен был оставаться на плаву при затоплении трех смежных или пяти несмежных отсеков.


Проект 1135 (тип "Буревестник") и 11351 (тип "Нерей") - сторожевые корабли

Палубные надстройки и внутренние переборки помещений изготовлены из алюминиево-магниевого сплава АМГ-61. Во избежание коррозии от возникновения гальванопар соединение легких выгородок со стальным корпусом предусматривалось на биметаллических вставках вместо клепаных соединений.

Надстройка островного типа находится на полубаке и состоит из трех отдельных частей. В первой и самой большой на нижнем ярусе расположены каюты командира и его заместителя, флагманская, а также просторная кают-компания с буфетной. Ярусом выше — главный командный пост (ГКП), ходовая и штурманская рубки, посты ПВО, ПЛО, БИП. Спереди к первой части надстройки примыкают отсеки РБУ и ЗРК «Оса». Во второй части сосредоточены агрегатные помещения станции управления огнем «Турель» и ЗРК «Оса». Третья объединяет трубу и помещение кормового ЗРК.

Служебные и жилые помещения находятся на главной палубе под полубаком. Здесь расположены каюты офицеров и мичманов, камбуз и матросская столовая. По главной палубе проходит сквозной коридор от юта в нос, раздваиваясь вокруг шахт ЗРК. В кормовой части находится помещение БУГАС «Вега» с оригинальным подъемно-опускным устройством ПОУКБ-1. Эта разработка Зеленодольского ПКБ обеспечивает открытие и закрытие транцевой крышки, погружение в воду, буксировку, подъем и установку на штатное место тела буксируемой ГАС на ходу корабля не менее 9 узлов.

Пост энергетики и живучести (ПЭЖ) размещен ниже главной палубы в носовом машинном отделении по правому борту, как бы «задом наперед». Это создает некоторые неудобства: молодые матросы зачастую путают борт. Пост аварийного управления (ПАУ) — в кормовом машинном отделении.

Первоначально все корабли имели наружный трап на полубак, но в 80-х годах, после нескольких случаев падения матросов, трапы на балтийских СКРах демонтировали.

Рангоут представлен одной фок-мачтой ажурной конструкции с решетчатым реем и сильно оттянутой в корму стеньгой, тоже ажурной. Здесь размещаются антенны радиотехнических устройств и связи, ходовые огни и сигнальные фалы. Венчает фок-мачту антенна РЛС «Ангара» с двумя параболическими рефлекторами. Следует отметить, что рангоут хорошо гармонирует с изящным силуэтом корабля и придает ему стремительность и легкость.

Энергетическая установка

Газотурбинная энергетическая установка СКР проекта 1135 включает в себя два агрегата М7К, каждый из которых состоит из одной маршевой газовой турбины ДО63 и одной форсажной ДК59. Маршевые двигатели мощностью по 6000 л.с. монтируются на подвесных платформах. Форсажные мощностью по 18 000 л.с. подключаются на валопроводы через шинно-пневматические муфты. Все турбины имеют газовый реверс. Новшеством стала маршевая редукторная приставка, позволяющая работать на оба вала как обоим маршевым двигателям, так и каждому двигателю в отдельности. Это улучшило экономичность ГЭУ на 25%.

Время пуска турбин из холодного состояния — не более трех минут. Полный запас топлива — 450 — 550 т, но возможен его сверхнормативный прием в перегруз. Расход топлива на одну милю на технико-экономическом ходу (14 узлов) — 100 кг, на оперативно-экономическом (17 уз.) — 143 кг, на полном (32,2 узла) — 390 кг. В среднем суточный расход топлива в походе — около 25 т. Дальность плавания полным ходом—1290 миль, оперативно-экономическим — 3550 миль, технико-экономическим — 5000 миль. Срок службы газовых турбин Д063 — 12 лет, ДК59 — 25 лет; ресурс до капремонта — 20 000 часов (Важно отметить, что изготовитель турбин — Южный турбинный завод в городе Николаеве, как и многие другие контрагенты, после развала СССР оказался за границей. Поставка комплектующих, ЗИП, а также ремонт и обслуживание ГЭУ на «буревестниках» производились за валюту до тех пор, пока цены оставались приемлемыми. Но из-за завышенного курса гривны по отношению к рублю в 2000 году контракт был расторгнут. В итоге николаевцы остались без заказов, а российские корабли — без запчастей).

Размещение газотурбинных агрегатов — попарное, в двух смежных отсеках. Газоходы выведены в одну трубу. Воздухозаборники находятся в кормовой части надстройки. Управление ГЭУ — дистанционное.

Гребные винты — четырехлопастные, малошумные, переменного шага, с обтекателем. Вес каждого 7650 кг, диаметр 3,5 м. Число оборотов гребного вала — 320 об/мин. В 80-х годах на балтийских кораблях установили новые пятилопастные винты, но улучшения характеристик это не дало. В конце концов вернули прежние, четырехлопастные.

При проектировании «Буревестника» особое внимание уделялось снижению физических полей корабля и уровня помех работе ГАС. Исследования в этом направлении выполнялись совместно Северным ПКБ и ЦНИИ имени А.Н.Крылова. По их результатам на «одиннадцать-тридцать пятых» применены двухкаскадная амортизация главных механизмов, вибродемпфирующие покрытия, установлена система пузырькового облака «Пелена». В результате СКР проекта 1135 имели для своего времени очень низкий уровень акустического поля и были самыми малошумными надводными кораблями советского ВМФ.

Вспомогательное оборудование и системы

Судовая электростанция состоит из пяти дизель-генераторов ДГАС-500/1МШ мощностью 500 кВт каждый. Имеются также три хладомашины МХМ-180.

Рулевое устройство включает в себя один полубалансирный руль. Новинка тех лет — убирающиеся автоматические успокоители качки типа УКА-1135 — обеспечивают уменьшение бортовой качки в 3,5 — 4 раза (до амплитуды 8 — 10°).

Спасательные средства — 20 надувных аварийных плотиков ПСН-10. Они штатно размещены на надстройке и могут принять весь личный состав корабля. Это новшество позволило заменить жесткие металлические плотики, использовавшиеся ранее. Кроме того, имеются шлюпка ял-6 и дизельный катер .

Противопожарные средства включают обычную водяную систему, химическую систему ОХТ марки ЖС-52 и комплект противопожарного снаряжения.

Маневренность, остойчивость, мореходность

Диаметр циркуляции «Буревестника» — 4,3 кбт за 130 с на скорости 32 узла. Рысканье — не более 2°. Инерция с полного хода до остановки — 1940 м за 524 с.

Начальная поперечная метацентрическая высота составляет 1,4 м. Наибольший кренящий момент — 85°, запас плавучести — 6450 т. Угол заката статической диаграммы остойчивости — 80°.

Мореходность «одиннадцать-тридцать пятого» заслуживает высокой оценки. Корабль хорошо всходит на волну; заливаемость и забрызгиваемость на всех скоростях практически отсутствует. Небольшая забрызгиваемость кормовой части палубы наблюдается лишь при скоростях более 24 узлов и на циркуляции при курсовом угле 90° к волне. Мореходные качества обеспечивают использование всех видов оружия на всех скоростях при состоянии моря до четырех баллов без успокоителей качки и более пяти баллов с их включением. По использованию РТВ, связи и навигационного оборудования ограничений нет.

Экипаж

По штату численность экипажа корабля проекта 1135— 197 человек, в том числе 23 офицера, 27 старшин и 147 матросов. В отношении обитаемости «буревестники» были, пожалуй, самыми благоустроенными в отечественном флоте среди кораблей своего класса. Весь личный состав размещался в каютах и кубриках. Каюты офицеров и мичманов — двухместные. Они располагались на главной палубе под полубаком побортно. В каждой каюте имелся умывальник, а на один офицерский и мичманский блок — по гальюну и душевой. Кроме того, на некоторых кораблях уже своими силами были оборудованы нештатные сауны и даже бассейны.

Матросы размещались в 12 кубриках по 10—15 человек. Шесть кубриков находились под главной палубой в носовой части корабля, остальные — в корме, в районе артустановок. Помимо двух матросских гальюнов и семи умывальников, имелись душевые, хлебопекарня, столовая личного состава, а также сапожная и швейная мастерские. Корабельный банно-прачечный комбинат оснащался стиральной машиной, центрифугой и гладильней.

У офицеров и мичманов были свои кают-компании, а в носовой части имелась штатная Ленинская комната с библиотекой.

В процессе службы моряки собственными силами или с помощью рабочих-судоремонтников (обычно за «жидкую алюту» — спирт) проводили необходимые им модернизации. Скажем, после замены ГАС «Титан» на «Титан-2» освобождалось помещение ламповых генераторов (тиристирные оказались значительно компактнее), и его оборудовали под жилье матросов и старшин. Так появились кубрик №1а, сауна для матросов и дополнительные душевые.

Вооружение
Противолодочное оружие

Главное оружие СКР проекта 1135 — противолодочный управляемый ракетный комплекс УРПК-4 «Метель» с автономной системой управления «Муссон». Комплекс состоит из твердотопливной телеуправляемой ракеты 85Р с боевой частью — самонаводящейся противолодочной торпедой, пусковых установок, корабельной системы наведения и предстартовой автоматики. Разработчики комплекса — МКБ «Радуга» (г. Дубна, главный конструктор А.Я.Березняк) и ВНИИ «Альтаир» (главный конструктор Г.Н.Волгин).

Пусковые установки КТ-106 имеют четыре контейнера и наводятся в горизонтальной плоскости, что позволяет производить атаку без дополнительного маневрирования. Стрельба УРПК-4 производится двухракетными залпами или одиночными ракетоторпедами поданным собственных ГАС и внешних источников целеуказания — кораблей, вертолетов или гидроакустических буев на дальностях от 6 до 50 км. Система управления позволяет корректировать траекторию полета ракеты в зависимости от изменения текущего акустического пеленга на цель.

В качестве боевой части ракеты 85Р используется самонаводящаяся торпеда АТ-2УМ (разработчик — НИИ «Гидроприбор», главный конструктор В.С.Осипов). По команде корабельной системы управления торпеда в расчетной точке нахождения ПЛ отделяется от ракеты и приводняется на парашюте, затем заглубляется, проводит циркуляционный поиск системой самонаведения и поражает цель. Глубина погружения торпеды АТ-2УМ — 400 м. Скорость в режиме поиска — 23 узла, в режиме наведения — 40 узлов. Дальность хода — 8 км. Радиус реагирования активно-пассивной системы самонаведения торпеды — 1000 м, масса заряда ВВ — 100 кг.

Дальнейшим развитием УРПК-4 стал комплекс УРПК-5 «Раструб» с ракетоторпедой 85РУ, способной поражать не только подводные, но и надводные цели (так попытались скомпенсировать отсутствие на «буревестниках» противокорабельных ракет). При этом целеуказание может поступать со всех радиолокационных станций корабля. Боевая часть ракетоторпеды — торпеда УМГТ —по сравнению с АТ-2УМ имеет большие скорость хода и радиус реагирования ССН.

Создание противолодочного комплекса «Метель» заставило американцев срочно отрабатывать приемы по уклонению от атак. По их мнению, наиболее эффективными методами были уход на глубину, близкую к предельной (что могло вызвать разрушение торпеды), или резкое всплытие аварийным продуванием всех ЦГБ одновременно с дачей полного хода. Так появился известный ныне по американским кинофильмам «прыжок дельфина» — стремительное «выпрыгивание» субмарины на поверхность.

В дополнение к комплексу УРПК «буревестники» получили по две реактивные бомбометные установки РБУ-6000 «Смерч-2». Это широко распространенное в нашем флоте оружие, разработанное Московским ИТТ МОП (главный конструктор В.А.Масталыгин), принято на вооружение в 1961 году. РБУ-6000 представляет собой стационарную наводящуюся в двух плоскостях пусковую установку с двенадцатью стволами. Запас глубинных бомб РГБ-60 расположен под пусковой установкой в погребе. Заряжание пакета стволов производится с помощью дистанционно управляемого устройства, в которое бомбы из погреба подаются специальным подъемником. После загрузки последнего ствола РБУ автоматически переходит в режим наведения, а после израсходования всех бомб —снова в режим заряжания: пакет стволов опускается на угол 90° и разворачивается для заряжания очередного ствола по курсовому углу.

РБУ-6000 получает целеуказание от корабельных ГАС или от системы «Дозор-Тюльпан», наведение осуществляется с помощью системы ПУСБ «Буря» с приставкой «Зуммер». От гидроакустической станции пеленг и дистанция до подводной лодки передается в ПУСБ, вырабатывающей углы горизонтального и вертикального наведения пусковой установки. Наведение и удержание на курсовых углах при стрельбе производят электрические силовые приводы. Величина глубины взрыва бомб вводится во взрыватели приборами управления стрельбой, дистанционно, по команде с РКП. Стрельба может быть залповой или одиночной, из одной или двух установок.

Реактивная глубинная бомба РГБ-60 — неуправляемый реактивный снаряд с фугасной боевой частью. Она имеет твердотопливный реактивный двигатель и совершает полет по баллистической траектории. Взрыватель УДВ-60 взводится при входе бомбы в воду и обеспечивает подрыв боевой части при ударе о цель или на заранее установленной глубине от 15 до 350 м. В 1966 году на вооружение ВМФ для комплектации РГБ-60 был принят неконтактный взрыватель ВБ-2. Последний основан на активном акустическом принципе действия с радиусом реагирования 6 м. Он размещается в корпусе УВД-60 и используется в комбинации с ним. Скорость погружения РГБ-60— 11,6 м/с. Взрыв одной бомбы вызывает срабатывание взрывателей других бомб залпа в радиусе до 50 м.

ТТХ РБУ-6000 «Смерч»
Число стволов в ПУ............................12
Дальность стрельбы, м:
максимальная................................... 5800
минимальная.................................... 300
Масса бомбы РГБ-60, кг....................113
Масса ВВ, кг..................................... 23
Калибр бомбы, мм ............................212
Длина бомбы, мм ..............................1830
Скорость погружения
в воде, м/с.........................................11,6
Глубина действия, м.........................450
Скорострельность, выстр./мин ........ 2,4
Масса пусковой
установки, кг....................................3100
Вертикальные углы наведения,
град.................................................-15...+60
Скорость наведения, град/с:
в автоматическом режиме ..............30
в ручном режиме..............................4

Зенитное оружие

Зенитные ракетные комплексы малой дальности «Оса» для сухопутной армии и «Оса-М» для ВМФ создавались в соответствии с постановлением Совета Министров СССР от 27 сентября 1960 года. Разработка велась в НИИ-20 ГКРЭ (главный конструктор В.П.Ефремов) по единому ТТЗ и без существенных различий. Обе модификации ЗРК используют одну и ту же ракету 9М33.

В состав комплекса, помимо пусковой установки, входят средства сопровождения целей, визирования ракет и подачи команд, а также РЛС обнаружения. Дальность обнаружения цели, летящей на высоте 3,5 — 4 км, составляет около 25 км, на больших высотах — до 50 км. Возможен прием целеуказания и от корабельной РЛС воздушного наблюдения. Координаты опознанной цели поступают в систему сопровождения для наведения антенного поста по пеленгу и допоиску по углу места. Совмещение режимов обнаружения и захвата сокращает время реакции комплекса на 6 — 8 с.

При стрельбе, после схода с направляющих, ракеты находятся в неуправляемом автоматическом режиме полета до их захвата станцией визирования ракет. Далее наведение на цель осуществляется с использованием командного метода управления по одному из вариантов: «трехтонка», или «половинное спрямление» по воздушным целям, «трехточка в режиме НЛЦ» по низколетящим целям и метод «фи» по надводным целям. При приближении ракеты к цели подается команда для взведения радиовзрывателя и снятия последней ступени предохранителя. По этой команде радиовзрыватель начинает излучать радиоимпульсы. При определенном уровне отраженных от цели сигналов происходит подрыв боевой части. Предельный радиус срабатывания — 15 м. В случае промаха подается команда отключения радиовзрывателя. Ракета выводится к уровню воды и самоликвидируется подрывом БЧ от часового механизма или разрушается при ударе о воду.

Ракета 9М33 — одноступенчатая, с двухрежимным твердотопливным двигателем. Стартовый заряд — телескопический, маршевый — одноканальный. Ракета скомпонована по аэродинамической схеме «утка», то есть имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок; последний установлен подвижно относительно корпуса и может свободно вращаться.

Пусковая установка комплекса «Оса-М» — ЗИФ-122 —в походном положении убирается под палубу в погреб, в котором также находится боекомплект. Направляющие балки в опущенном состоянии располагаются вертикально. Ракеты размещаются на четырех барабанах по пять штук на каждом. При переходе в боевое положение подъемная часть ПУ поднимается вместе с двумя ракетами. После пуска первой ракеты происходит поворот барабана, обеспечивающий выход на линию заряжания очередной ракеты, а после пуска второй пусковые балки автоматически становятся вертикально, поворачиваются к ближайшей паре барабанов, и подъемная часть ПУ опускается за очередной парой ракет. Время перезаряжания установки— 16 — 21 с, скорострельность — 2 выстр./мин по воздушным целям, 2,8 — по надводным. Время переноса огня на другую цель— 12с. Вес ПУ без боекомплекта — 6850 кг.

На «Бдительном» были установлены ЗРК «Оса-М» с заводскими номерами 4 и 5. В 1973 году на вооружение поступил усовершенствованный вариант ЗРК «Оса-М2», а в 1979-м — «Оса-МА». У последнего минимальная высота поражения уменьшилась с 60 до 25 м. В первой половине 80-х годов комплексы прошли модернизацию с целью повышения эффективности борьбы с низколетящими противокорабельными ракетами. Модернизированный ЗРК «Оса-МА-2» мог поражать цели на высотах от 5 м.

Артиллерия

Артиллерийское вооружение СКР проекта 1135 — арткомплекс АК-726-МР-105, состоящий из двух 76,2-мм спаренных автоматизированных артустановок АК-726 и системы управления стрельбой МР-105. Башни имеют легкое бронирование. Охлаждение стволов — забортной водой в перерывах между стрельбой. Подача боезапаса в приемники орудий осуществляется из подбашенного отделения элеваторами подачи отдельно для каждого автомата . В обоймах — по два патрона; подача их в подбашенное отделение на стеллажи артустановки производится вручную из корабельных артпогребов через окна в неподвижном барбете палубы (в перерывах между стрельбой). Управление механизмами наведения — дистанционное от приборов управления стрельбой МР-105 или ручное. Начиная с 22-го корабля серии вместо комплекса АК-726-МР-105 устанавливался АК-ЮО-МР-145 из двух 100-мм одноорудийных артиллерийских установок АК-100 и системы управления стрельбой МР-145. Последняя включает в себя двух-диапазонную РЛС сопровождения целей, телевизир, лазерный дальномер, аппаратуру селекции подвижных целей и помехозашиты. Она обеспечивает прием целеуказаний от общекорабельных средств обнаружения; точное измерение параметров движения воздушных, береговых и морских целей; выработку углов наведения для двух артустановок; корректировку стрельбы по морской цели по всплескам; автоматическое слежение за артиллерийским снарядом. Инструментальная дальность действия — 75 км. Вес системы — 8 т.

Кожух артустановки АК-100 легко бронирован, охлаждение стволов — водяное. Подбашенное пространство герметизируется пенополиуретаном. В боекомплект входят снаряды для поражения воздушных, морских и береговых целей, а также в инертном исполнении (без заряда ВВ).

ТТХ артиллерийских систем
Марка артсистемы АК-726 АК-100
Калибр, мм 76,2 100
Длина ствола в клб 59 59
Угол вертикального наведения, град. -2.. .+84 -10. ..+85
Темп стрельбы, выстр./мин 90 60
Масса снаряда, кг 5,9 15,6
Начальная скорость снаряда, м/с 980 880
Дальность стрельбы, км:
По морским и береговым целям 15,7 21,5
По воздушным целям 13 .
Количество готовых к стрельбе выстрелов 138 320

Минно-торпедное оружие

На всех «буревестниках» установлено по два 533-мм четырехтрубных торпедных аппарата ЧТА-53-1135. Типы используемых торпед — СЭТ-65 или 53-65К. В кормовой части палубы имеются минные рельсы, на которые можно принять 16 мин ИГДМ-500, 12 КСМ или 14 КРАБ.

Радиотехническое и навигационное оборудование

Основные средства обнаружения подводных лодок — гидроакустические станции «Титан» и «Вега». Подкильная ГАС освещения подводной обстановки МГ-332 «Титан», имевшая ламповый генератор, была установлена только на головном «Бдительном», на серийных кораблях монтировались усовершенствованные «Титан-2» или «Титан-2Т» с генераторами на полупроводниковой базе. Все модификации ГАС обладают примерно одинаковыми параметрами и служат для обнаружения и определения координат ПЛ, а также выдачи данных в посты управления противолодочным оружием. Носовая подкильная антенна станции работает на частоте 18 кГц в круговом и секторном режимах; ее излучающая мощность — до 100 кВт. Посты ГАС расположены в 4-м отсеке, выгородка антенны заполнена пресной водой (45 т). Дальность обнаружения подлодки — до 20 км (при благоприятной гидрологии), мины или торпеды — 2 — 3 км.

Буксируемая ГАС МГ-325 «Вега» создана специально для поиска вражеских подводных лодок при неблагоприятных гидроакустических условиях (под слоем скачка скорости звука). Она обеспечивает обнаружение ПЛ на дистанции до 15 км.

Кроме того, «буревестники» оснащались гидроакустическими станциями специального назначения. Опускаемая вертолетная ГАС МГ-329 «Ока» установлена только на кораблях проекта 1135М. Она служит для прослушивания пространства в режиме шумопеленгования. Используется лишь на «стопе» и опускается за борт из помещения по правому борту. ГАС МГ-7 предназначена для поиска подводных пловцов в якорном режиме. На корабле имеются два комплекта таких станций — носовой и кормовой. Их антенны хранятся на верхней палубе, а на стоянке опускаются на трос-кабеле в воду; одновременно открывается вахта наблюдения за подводной обстановкой и борьбы с подводными диверсантами. ГАС звукоподводной связи МГ-26 «Хоста» (МГ-35 «Штиль») обеспечивает опознавание с подводных лодок и связь с ними в подводном положении в телеграфном и телефонном режимах. Наконец, имеются станция МГС-407к для работы с выставленными радиогидроакустическими буями и аппаратура классификации КМГ-12 «Кассандра», осуществляющая накопление и регистрацию акустических сигналов.

В форпике кораблей размещалась новинка — неакустическая станция обнаружения ПЛ по кильватерному следу МИ-110. Однако эффективность ее работы оказалась низкой, и поэтому применялась она мало.

Основа радиолокационного оборудования «буревестников» — станция дальнего обнаружения надводных и воздушных целей МР-310 «Ангара» — работает в диапазоне 10 см и имеет дальность действия до 200 км. Для управления артиллерийской стрельбой на кораблях проекта 1135 используется РЛС МР-105 «Турель». Ее рабочий диапазон — 3 см, дальность сопровождения целей — до 30 км. На кораблях проекта 1135М установлена станция МР-145 «Лев» — дальнейшее развитие МР-105 с улучшенными параметрами и элементной базой.

В качестве навигационных РЛС устанавливались станции «Дон», «Волга», затем «Вайгач». Наиболее распространенная модель— «Волга». Она работает в диапазоне 3 см, дальность действия — 60 миль. Для обеспечения задач кораблевождения применяется также электронно-вычислительное устройство МР-226 «Побратим».

Система опознавания «свой — чужой» «Кремний» с дополнительной аппаратурой «Никель» и «Хром» была сопряжена с РЛС обнаружения и имела режимы общего и индивидуального опознавания. В 1985 году ее заменили на систему «Пароль».

Вся информация от РЛС и ГАС поступает на планшеты надводной и воздушной обстановки боевого информационного
поста (БИП), что существенно уменьшает время реакции в случае угрозы кораблю со стороны противника.

Средства радиоэлектронной борьбы (РЭБ) включают в себя станцию поиска работающих РЛС и постановки активных помех МП-401С «Старт-С», систему ПК-16, надувные уголковые отражатели и средства гидроакустического противодействия. ПК-16 представляет собой систему постановки ложных дезинформирующих, отвлекающих и уводящих целей в дальней зоне. Ее основа — четыре комплекта пусковых установок КЛ-101 из 16 направляющих калибра 82 мм. Боезапас— 128 неуправляемых турбореактивных снарядов. ПУ наводится только в вертикальной плоскости и выставляет пассивные помехи на дальности до 3500 м.

В 80-х годах модернизированные корабли были оснащены системой РЭБ ПК-10, предназначенной для постановки ложных уводящих целей, срывающих оптические и радиолокационные каналы самонаведения в ближней зоне (около 1500 м). В ее состав входят ПУ КЛ-121.

Штурманское оборудование состоит из гирокомпаса «Курс-5» или «Курс-10», эхолота НЭЛ-М2 «Молога», радиопеленгатора АРП-50, или «Румб», гидродинамического (МГЛ-50) или индукционного (ИЭЛ-1) лага, автопрокладчика АП-4, корабельного измерителя ветра КИВ-55, спутниковых систем определения координат (низкоорбитной СЧ-1 и среднеорбитной ГЛОНАС-GPS), средств коррекции места корабля «Цикада», «Цикада-М», БРИЗ, БРИЗ-К, БРАСС МАРС-75, системы обеспечения совместного плавания «Огонь-50».

Установленная на кораблях радиоаппаратура обеспечивает надежное поддержание связи с берегом из любой точки Мирового океана во всех диапазонах. Она представлена передатчиками Р-653 «Щука» (СВ), Р-654 «Окунь» (KB), радиоприемниками Р-678 «Брусника» (KB) с оконечными устройствами, УКВ радиостанциями Р-619 «Графит», обеспечивающими слуховую телефонную, телеграфную, буквопечатающую и сверхбыстродействующую связь в открытом и засекреченном режиме. Приемный радиоцентр находится в надстройке; передающий пост связи — на главной палубе. Кроме того, на корабле имеются армейские радиостанции с автономными источниками питания Р-143 и Р-109 (или Р-105), а также радиостанции судоводителя «Рейд». Антенные устройства включают в себя коротковолновые штыревые антенны типа АР-6, АР-10, антенны УКВ и наклонную антенну «Луч». Первоначально были установлены оригинальные радиостанции направленного действия Р-622 «Кит» для связи с береговыми постами наблюдения, но они не прижились и были демонтированы.

Для зрительной связи служат малые и большие сигнальные прожекторы, сигнальные и клотиковые огни, а также комплект флагов.

Кодовое обозначение НАТО - Krivak class

В экспортном варианте проект 11356 получил несколько иной состав вооружения. Внешне новые корабли (по зарубежной классификации — фрегаты ) сильно отличаются от своего прототипа. Надстройка стала сплошной, ее форма существенно уменьшает радиолокационную заметность. В корпусе, получившем изящный скуловой излом, полностью отсутствуют иллюминаторы. Нет и традиционной для «буревестников» и «нереев» буксируемой ГАС. Гребные винты — малошумные, пятилопастные. В кормовой части корабля предусмотрены ангар и ВПП для вертолета постоянного базирования.

Контракт стоимостью около одного миллиарда долларов на поставку индийским ВМС трех фрегатов проекта 11356 был заключен 17 ноября 1997 года. С российской стороны основным подрядчиком выступало ОАО «Балтийский завод». Первые два корабля — «Тальвар» («Talwar») и «Тришул» («Trishul») — были заложены в марте 1999 года и спущены на воду соответственно в мае и ноябре 2000-го. У нас они условно назывались «Дозорный» и «Ударный». Примечательно, что экипажи для них на время прохождения испытаний формировались из 128-й бригады надводных кораблей Балтийского флота — родного дома «Бдительного».

В мае 2001 года состоялся спуск на воду последнего фрегата серии — «Табар» («Tabar»).

vilingstore.net

Проект 1135М "Буревестник" (тип "Резвый")

Сторожевые корабли проекта 1135 не в полной мере удовлетворяли потребности военных моряков, так как их артиллерийское вооружение оценивалось как недостаточно эффективное, а ракетный комплекс «Метель» не обеспечивал поражение надводных кораблей. По этой причине еще в ходе строительства кораблей проекта 1135 был разработан усовершенствованный проект 1135М. На корабле был установлен универсальный ракетный комплекс «Раструб-Б» (УРК-5), позволяющий поражать как подводные лодки, так и надводные корабли. Крылатая ракета 85-РУ этого комплекса имеет дальность стрельбы 50 км и снабжена малогабаритной противолодочной самонаводящейся торпедой УМГТ-1.

При стрельбе по подводным лодкам ракета 85-РУ действует так же, как ракета 84-Р комплекса «Метель», а для поражения надводных целей она имеет тепловую головку самонаведения и дополнительный заряд взрывчатого вещества, помещаемый в гондоле ракеты.
Замена двух спаренных 76-мм артустановок АК-726 двумя одноорудийными 100-мм скорострельными артустановками АК-100 позволила использовать корабль для огневой поддержки морских десантов и усилила противокатерную оборону корабля. Это повлекло за собой изменение состава радиоэлектронного вооружения (введена новая система управления артиллерией «Лев») и необходимость удлинения полубака на 5 метров с усилением продольных несущих связей корпуса. Произведена перекомпоновка помещений кормовой оконечности корабля.
В целях расширения возможностей поиска подводных лодок на кораблях проекта 1135М установлена более совершенная гидроакустическая станция «Титан-2Т». Внесенные изменения повлекли за собой увеличение стандартного водоизмещения почти на 140 т, однако система вооружения корабля получилась более сбалансированной.
В связи с тем что промышленность не обеспечивала поставку 100-мм артустановок для строительства всех кораблей по измененному проекту, корабли проекта 1135М строились только на заводе «Янтарь» в г. Калининград, то есть параллельно со строительством кораблей базового проекта 1135. В период с 1975 по 1981 гг. построено 11 кораблей проекта 1135М. Из них в составе ВМФ России на 2011 год находился лишь сторожевик 808 «Пытливый», а 662 «Ревностный», 731 «Неукротимый» (с 02.11.1987 г. по 27.03.1990 г. «Комсомолец Литвы»), и 916 «Резвый» выведены из строя. Сторожевик «Разительный» в августе 1997 г. передан Украине. В состав ВМС Украины он вошел под названием U132 «Севастополь».
В системе кодов НАТО корабли проекта 1135М имеют обозначение Krivak-II, а корабли базового проекта 1135 — Krivak-I.

Тактико-технические характеристики кораблей 1135М "Буревестник"
Водоизмещение, т:
стандартное 2975
полное 3305

Главные размерения, м:
длина наибольшая (по КВЛ) 123 (113)
ширина наибольшая (по КВЛ) 14,2 (13,2)
осадка при полном водоизмещении 4,57

Главная энергетическая установка:
тип газотурбинная (форсажная + маршевая)
форсажных ГТД - суммарная мощность, л. с. 2 х М8К - 36 000
маршевых ГТД - суммарная мощность, л. с. 2 х М62 - 12 000

Скорость хода наибольшая, узлов 30

Дальность плавания, мили:

ходом 14 узлов 3900
ходом 30 узлов 640

Вооружение:
Противолодочный ракетный комплекс:
тип комплекса «Раструб-Б»
количество ПУ х направляющих 1х4(КТ-106У) боекомплект 4 ПЛУР 85-Р или 85-РУ

Зенитный ракетный комплекс:
количество х тип комплекса 2 х «Оса-МА2»
количество ПУх направляющих (тип ПУ) 2x2 (ЗИФ-122)
боекомплект 40 ЗУР 9МЗЗ

Артиллерийский комплекс:
тип АУ АК-100
количество АУ х стволов 2x1
калибр, мм/длина ствола, калибров 100/60
боекомплект, выстрелов 400

Противолодочное:
тип ТА палубные поворотные
количество ТА х труб - калибр 2x4 - 533-мм боекомплект 8 торпед 53-65К и СЭТ-65
тип РВУ РБУ-6000
количество РБУ х стволов - калибр 2x12- 213-мм боекомплект 96 РГБ-60 или «Запад»

Минное:
количество мин заграждения до 20

Экипаж (в том числе офицеров), человек 194 (23)

Фото корабля проекта 1135М "Буревестник"

Добавить комментарий

oruzhie.info

Проект 1135 «Буревестник» (тип «Бдительный»)

Проект 1135 с кодовым названием «Буревестник» разрабатывался Северным ПКБ с 1964 по 1966 гт. и предусматривал создание большого противолодочного корабля, основным вооружением которого должны были стать ракето-торпеды 84-Р комплекса «Метель» (УРПК-4). Особенностью корабля являлось наличие, наряду с гидроакустической станцией «Титан-2», расположенной в носовом обтекателе, станции с буксируемой антенной «Вега». При этом из-за относительно небольшой дальности действия гидроакустических станций корабли этого проекта планировалось использовать парами: один поисковый, второй ударный.

Корабли проекта 1135 «Буревестник» - видео

Не исключалась также возможность взаимодействия кораблей с противолодочной авиацией, в частности, с вертолетами ПЛО берегового базирования (своего вертолета ПЛО корабли не имеют). С 1979 г. корабли проекта 1135 классифицируются как сторожевые. Всего с 1982 г. судостроительными заводами им. А. А. Жданова в г. Ленинград, «Янтарь» в г. Калининград и «Залив» в г. Керчь построен 21 сторожевой корабль проекта 1135.
Сторожевые корабли проекта 1135 имеют полубачную архитектуру со сравнительно высоким надводным бортом, что позволяет им хорошо держаться в море при сильном волнении. Благодаря наличию системы стабилизации с бортовыми килями и выдвижными управляемыми рулями успокоения качки, возможно использование оружия при волнении моря до 5 баллов, а буксируемой антенны гидроакустической станции — до 4 баллов.
Корпус корабля — с двойным дном, целиком выполнен из стали. Для обеспечения непотопляемости разделен водонепроницаемыми переборками на 13 отсеков. Надстройки выполнены из легких магниево-алюминиевых сплавов и конструктивно разделены на три блока. Имеется оборудование для действий в условиях применения оружия массового поражения.
Главная энергетическая установка — газотурбинная двух-вальная. На каждый вал работают одна основная (форсажная) турбина М8К мощностью 18 000 л.с. и одна маршевая М62 (для экономичных скоростей хода) мощностью 6000 л.с. Благодаря наличию специальной маршевой редукторной приставки, каждый из маршевых газотурбинных двигателей может работать на оба валопровода, что позволяет повысить экономичность энергетической установки на 25% и довести дальность плавания 14-узловым ходом до 3950 км. Наибольшая скорость хода составляет 30 узлов. Электроэнергетическая система состоит из пяти дизель-генераторов мощностью 500 кВт каждый. Напряжение в сети — 380 В.
При проектировании главной энергетической установки и корабля в целом особое внимание уделялось снижению акустического поля корабля и уровня помех при работе гидроакустической станции. Комплекс реализованных на корабле мероприятий, таких как размещение главных механизмов на подвесных платформах с применением двухкаскадной амортизации, вибродемпфирующего покрытия, малошумные гребные винты и т. п., создал условия для получения хороших акустических характеристик, по величине которых корабли проекта 1135 в свое время были лучшими надводными кораблями в советском флоте.

Основное вооружение корабля проекта 1135 состоит из ракетного противолодочного комплекса «Метель» (УРПК-4) с автономной радиокомандной системой управления «Муссон». Поворотная четырехконтейнерная пусковая установка комплекса «Метель» смонтирована на палубе полубака в носовой части корабля. Благодаря возможности наведения ее в горизонтальной плоскости, атака подводной лодки производится без дополнительного маневрирования кораблем. Стрельба из пусковой установки ведется одиночными ракетами или двухракетным залпом по данным целеуказания от собственного гидроакустического комплекса корабля и внешних источников целеуказания (надводные корабли, вертолеты, гидроакустические буи). Дальность стрельбы ракеты 84-Р — около 50 км, ее боевая часть представляет собой самонаводящуюся торпеду АТ-2УМ, которая в расчетной точке отделяется от ракеты, приводняется на парашюте, осуществляет циркуляционный поиск цели, наводится на цель системой самонаведения и поражает ее.
К противолодочному вооружению относятся также два четырехтрубных 533-мм торпедных аппарата и две двенадцатиствольные 213-мм бомбометные установки РБУ-6000. Поиск подводных лодок осуществляется с помощью гидроакустической станции с подкильной антенной «Титан» или «Титан-2» и станции с буксируемой антенной «Вега».
Зенитное вооружение включает два зенитных ракетных комплекса «Оса-МА» и две спаренные 76-мм артиллерийские установки АК-726.
Необходимо отметить, что такое артиллерийское вооружение оценивалось как недостаточно эффективное уже на этапе технического проектирования и была предусмотрена возможность замены 76-мм артустановок 100-мм установками. Это было реализовано на кораблях проекта 1135М. Впрочем, кроме малого калибра артустановок, нельзя признать удачным и их расположение — обе они находятся в кормовой части корабля. Корабли проекта 1135 приспособлены для постановки минных заграждений. Максимальное число принимаемых на борт мин заграждения — 20 штук.
Основу радиоэлектронного вооружения составляет боевая информадионно-управляющая система «Планшет-35». На корабле установлены РЛС управления огнем артустановок АК-726 «Турель» (МР-105), РЛС обнаружения воздушных целей «Фрегат-МА» или «Ангара А» и навигационные РЛС «Вай-гач» и «Дон-2». Имеются также комплекс радиоэлектронной борьбы «Старт» и пассивные средства радиоэлектронного противодействия.
Совершенствование вооружения некоторых кораблей проекта 1135 было осуществлено в конце 80-х годов в ходе их модернизации. Так, корабли «Легкий», «Пылкий» и «Летучий» были модернизированы по проекту 11352. При этом на них демонтировали РБУ-6000, установили две четырехконтейнерные пусковые установки противокорабельного ракетного комплекса «Уран» и внесли соответствующие изменения в состав радиоэлектронного вооружения. Сторожевик «Жаркий» модернизирован по проекту 11353 с установкой нового гидроакустического комплекса с подкильной и буксируемой антеннами «Звезда-М1».

К противолодочному вооружению относятся также два четырехтрубных 533-мм торпедных аппарата и две двенадцатиствольные 213-мм бомбометные установки РБУ-6000. Поиск подводных лодок осуществляется с помощью гидроакустической станции с подкильной антенной «Титан» или «Титан-2» и станции с буксируемой антенной «Вега».
Зенитное вооружение включает два зенитных ракетных комплекса «Оса-МА» и две спаренные 76-мм артиллерийские установки АК-726.
Необходимо отметить, что такое артиллерийское вооружение оценивалось как недостаточно эффективное уже на этапе технического проектирования и была предусмотрена возможность замены 76-мм артустановок 100-мм установками. Это было реализовано на кораблях проекта 1135М. Впрочем, кроме малого калибра артустановок, нельзя признать удачным и их расположение — обе они находятся в кормовой части корабля.
Корабли проекта 1135 приспособлены для постановки минных заграждений. Максимальное число принимаемых на борт мин заграждения — 20 штук.

Основу радиоэлектронного вооружения составляет боевая информадионно-управляющая система «Планшет-35». На корабле установлены РЛС управления огнем артустановок АК-726 «Турель» (МР-105), РЛС обнаружения воздушных целей «Фрегат-МА» или «Ангара А» и навигационные РЛС «Вайгач» и «Дон-2». Имеются также комплекс радиоэлектронной борьбы «Старт» и пассивные средства радиоэлектронного противодействия.
Совершенствование вооружения некоторых кораблей проекта 1135 было осуществлено в конце 80-х годов в ходе их модернизации. Так, корабли «Легкий», «Пылкий» и «Летучий» были модернизированы по проекту 11352. При этом на них демонтировали РБУ-6000, установили две четырехконтейнерные пусковые установки противокорабельного ракетного комплекса «Уран» и внесли соответствующие изменения в состав радиоэлектронного вооружения. Сторожевик «Жаркий» модернизирован по проекту 11353 с установкой нового гидроакустического комплекса с подкильной и буксируемой антеннами «Звезда-М1».

Тактико-технические характеристики корабля проекта 1135 «Буревестник»

Водоизмещение, т:
стандартное 2810
полное 3200

Главные размерения, м:
длина наибольшая (по КВЛ) 123 (113)
ширина наибольшая (по КВЛ) 14,2 (13,2)
осадка при полном водоизмещении 4,57

Главная энергетическая установка:
тип газотурбинная (форсажная + маршевая)
форсажных ГТД - суммарная мощность, л. с. 2 х М8К - 36 000
маршевых ГТД — суммарная мощность, л. с. 2 х М62 — 12 000

Скорость хода наибольшая, узлов 30

Дальность плавания, мили:
ходом 14 узлов 3950
ходом 30 узлов 630

Вооружение:
Противолодочные ракетные комплексы:
тип комплекса «Метель» или «Раструб-Б»
количество ПУ х направляющих 1 х 4 (КТ-106У)
боекомплект 4 ПЛУР 85-Р или 85-РУ

Зенитные ракетные комплексы:
количество х тип комплекса 2 х «Оса-МА»
количество ПУ х направляющих (тип ПУ) 2x2 (ЗИФ-122)
боекомплект 40 ЗУР 9МЗЗ

Артиллерийский комплекс:
тип АУ АК-726
количество АУ х стволов 2x2
калибр, мм/длина ствола, калибров 76/60
боекомплект, выстрелов 1600

Противолодочное:
тип ТА палубные поворотные
количество ТА х труб — калибр 2x4 — 533-мм
боекомплект 8 торпед 53-65К и СЭТ-65
тип РБУ РБУ-6000
количество РБУ х стволов — калибр 2 х 12 — 213-мм
боекомплект 96 РГБ-60 или «Запад»

Минное:
количество мин заграждения до 20

Экипаж (в том числе офицеров), человек 194 (22)

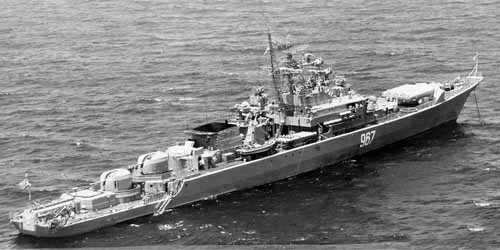

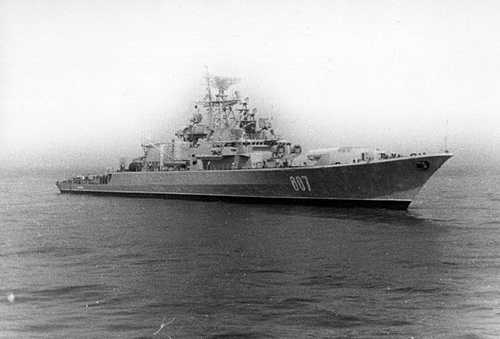

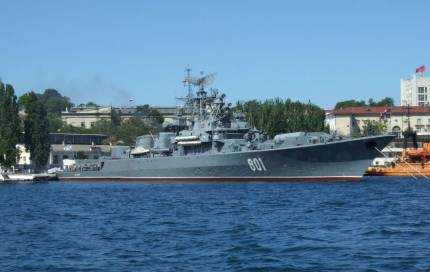

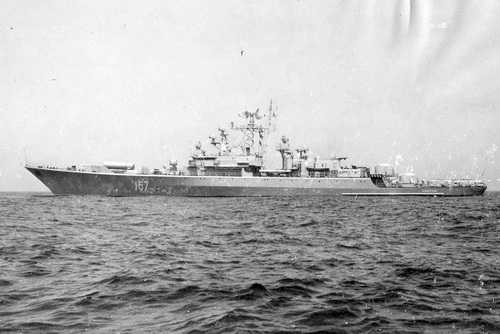

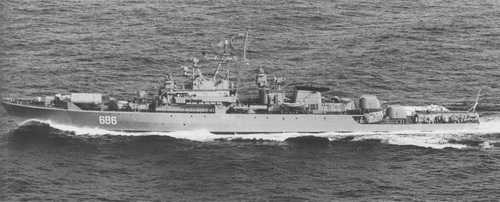

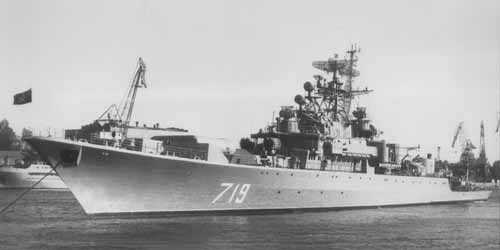

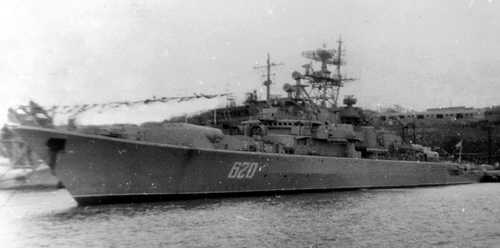

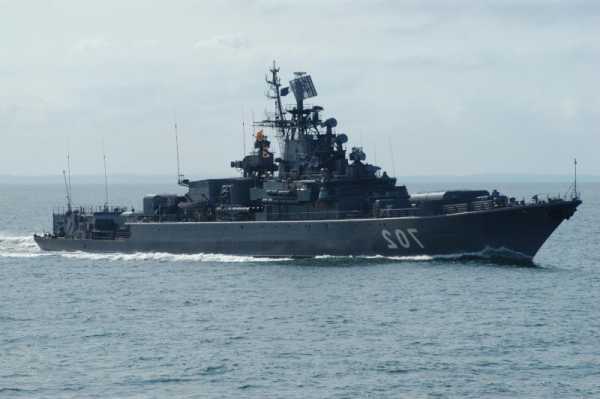

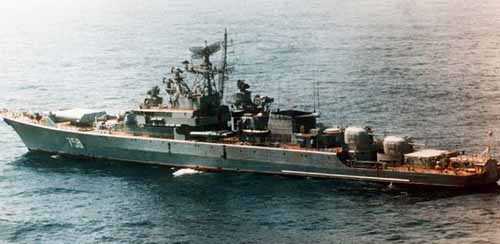

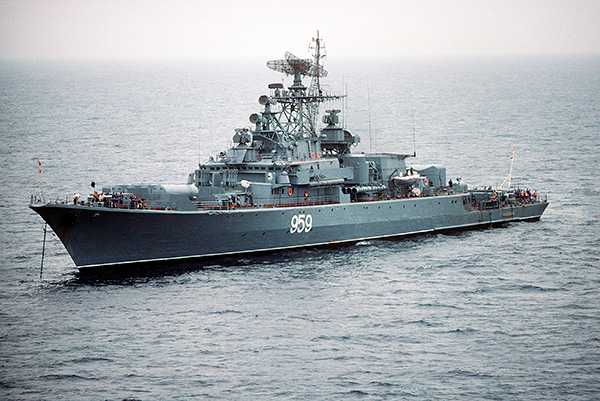

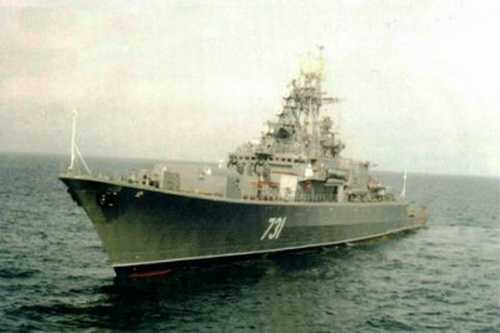

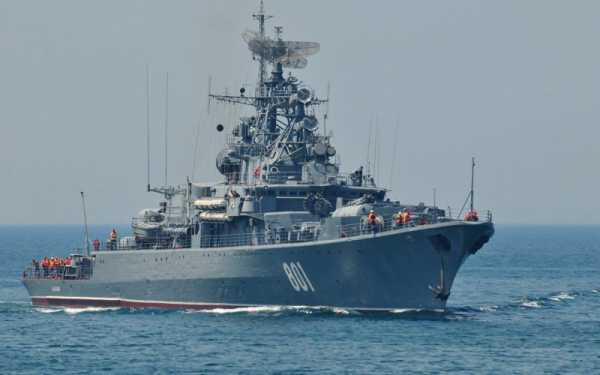

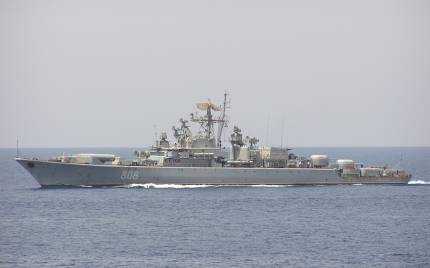

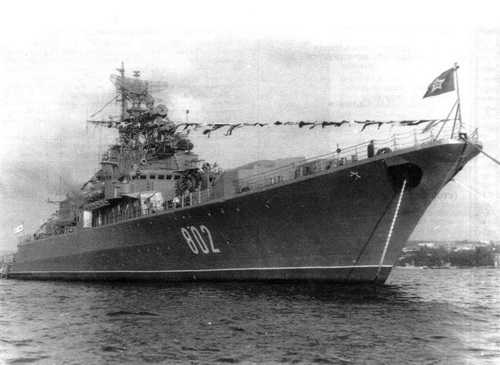

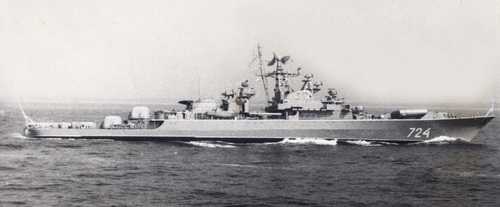

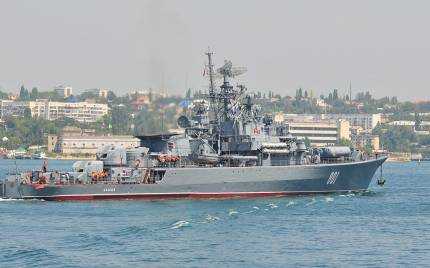

Фото корабля проекта 1135 «Буревестник»

Добавить комментарий

oruzhie.info

Знаки Флот | Сторожевой корабль 1135

Сторожевые корабли проекта 1135.

Сторожевые корабли проекта 1135 (шифр «Буревестник», код NATO — Krivak I, II, III). Головной корабль — «Бдительный».  До 1977 года классифицировались как большие противолодочные корабли.

…………………………………………………………………………………………………………………………………………………………………............

 Сторожевой корабль Бдительный.

Сторожевой корабль Бдительный  –  Построен по проекту 1135. Спущен на воду 28 марта 1970г. и вступил в строй 31 декабря 1970г., и уже  20 февраля 1971г. вошел в состав  Дважды Краснознаменного Балтийского флота (ДКБФ). С июня по июль 1972г. выполнял задачу по оказанию помощи вооружённым силам Египта и Сирии. В июне 1993г. участвовал в учениях НАТО «Балтопс-93».  В 1992г. на корабле поднят Андреевский Военно-морской флаг. Бортовые номера: 500(1970), 509(1974), 502(1974), 520(1974), 205(1975), 512, 515, 250(1977), 700(1978), 719(1982), 744(1983), 713(1987), 744(1989), 707(1991). Списан: 1996г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Безукоризненный.


Сторожевой корабль Безукоризненный - Построен по проекту 1135. Спущен на воду 03 июня 1979г., и вступил в строй 29 декабря 1979г. и уже 03 марта 1980г. вошел в состав Краснознаменного Черноморского флота (КЧФ). В 1997г. передан ВМС Украины и переименован в U133 «Миколаiв». Бортовые номера: 811(1978), 813(1981), 820(1985), 807(1988), 888(1989), 802(1990).

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Беззаветный.

Сторожевой корабль Беззаветный - Построен по проекту 1135. Спущен на воду 07 мая 1977г. и вступил в строй 30 декабря 1977г. и уже 17 февраля 1978г. вошел  в состав Краснознаменного Черноморского флота (КЧФ). В 1988г. вытеснял, вместе с СКР-6,  зашедший в территориальные воды СССР у берегов Крыма ракетного крейсера "Йорктаун" и эсминец "Кэрон" ВМС США. Бортовые номера: 195, 192(1978), 805(1978), 878(1978), 811(1981), 817(1984), 807(1997).  01 августа 1997 г. передан ВМС Украины и переименован в “Днепропетровск” (U134).

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Бодрый.



Сторожевой корабль Бодрый - Построен по проекту 1135. Спущен на воду 28 апреля 1971 г. и  вступил в строй 31 декабря 1971г., и уже 14 февраля 1972 г.  вошел в состав  Дважды Краснознаменного Балтийского флота (ДКБФ).  С июня по июль 1972г., выполнял задачу по оказанию помощи вооруженным силам Египта и Сирии.  31 октября 1974г.  был награжден вымпелом МО СССР «За мужество и воинскую доблесть». 26 июля  199 г. сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 220(1970), 503(1971), 222(1972), 517, 508(1974), 204(1975), 513(1975), 505(1977), 514(1978), 788(1978), 705(1979), 724(1981), 704(1984), 722(1988), 710(1990). Списан: 1997г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Деятельный.

Сторожевой корабль Деятельный – Построен по проекту 1135. Спущен на воду 5 апреля 1975г., и вступил в строй 25 декабря 1975г.,  и уже  19 февраля 1976г.  вошел  в состав Краснознаменного Черноморского флота (КЧФ). Бортовые номера: 193, 192(1976), 533(1976), 196(1976), 800(1979), 801(1980), 810, 814(1984), 813(1986), 811(1992). Списан: 1995г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Доблестный.


























Сторожевой корабль Доблестный - Построен по проекту 1135. Спущен на воду 22 февраля 1973г.,  и вступил в строй 28 декабря 1973г., и уже 17 февраля 1974г. вошел в состав 10 БрПЛК 2 ДПЛК Краснознаменного Северного флота (КСФ). По итогам 1975г.  кораблю было присвоено звание «отличный корабль», а корабельный противолодочный расчёт объявлен лучшим на КСФ. В 1982 году был переподчинён в состав 130 БрПЛК.  26 июля 1992г. сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 167(1974), 544(1976), 257(1977), 944(1978), 912, 983(1985), 949(1989). Списан: 1992г.…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Достойный.

Сторожевой корабль Достойный - Построен по проекту 1135.  Спущен на воду 8 мая 1971г.,  и вступил в строй  31 декабря 1971г.  и уже  28  апреля 1972г. вошел в состав  10 БрПЛК  Краснознаменного Северного флота (КСФ). В 1975г.  принимал участие в учениях «Океан-75», а в 1977г. в учениях «Север-77». В 1982г.  был переподчинён в состав 130 БрПЛК. Далее в 1983г.  принял участие в учениях «Океан-83» и «Магистраль-83». С 19 по 24 мая 1984г.  в составе КПУГ принял участие в учениях с кораблями объединённой эскадры стран участниц Варшавского Договора «Эскадра-84». 26 июля 1992г.  сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 550(1973), 557(1975), 542(1976), 255(1976), 503(1979), 971(1983), 976, 944(1989), 978(1990). Списан: 1993г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Задорный.























Сторожевой корабль Задорный - Построен по проекту 1135. Спущен на воду 25 марта 1979г.,  и вступил в строй 31 августа 1979г. и уже 13 сентября 1979г.  вошел в состав Краснознаменного Северного флота (КСФ). В 1981 г.  принимает участие в учении «Авангард-81», а 5 июля 1981 г. – участвует в учении «Север-81» и  19 сентября  1983г.  – принимает участие в учении «Океан-83» . 31 августа 1984г.  корабль объявлен лучшим противолодочным кораблем КСФ.  26 июля 1992г. сменил Военно-морской флаг СССР на Андреевский. . В 1996г.  участвует в параде Победы в городе Герое Мурманске и в этом же году участвует в параде в городе Архангельске в честь 300-летия ВМФ.  В мае 1997г. участвовал в совместных учениях с фрегатом ВМС Великобритании в Баренцевом море. В Августе  2001 г.  участие в учении «Дервиш-2001». Бортовые номера: 965, 909, 948(1983), 937(1985), 959(1988), 955(1998). Списан: 2005г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Ладный.



Сторожевой корабль Ладный - Построен по проекту 1135. Спущен на воду 07 мая 1980г., вступил в строй 29 декабря 1980г. и уже  25 января 1981г.  вошел в состав  Краснознаменного Черноморского флота (КЧФ). В 1994г. участвовал в совместных учениях стран НАТО, а 08 мая 1995г. - в международном морском параде, посвященном 50-летию Победы в Великой Отечественной войне. 27 июля 1997г. сменил Военно-морской флаг СССР на Андреевский. В августе 2008г. корабль принимал участие в совместной со странами НАТО антитеррористической операции "Активные усилия", осуществляя контроль над судоходством в районе Суэцкого канала. В настоящее время находится в составе Черноморского флота РФ.  Бортовые номера: 802, 815(1981), 824(1986), 801(05.1990).

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Летучий.

Сторожевой корабль Летучий - Построен по проекту 1135. Спущен на воду 19 марта 1978г.,  и вступил в строй 10 августа 1978г., и уже  20 сентября 1978г. вошел в состав Краснознаменного Тихоокеанского флота (КТОФ). 26 июля 1992г.  сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 510(1978), 845, 713(1980), 646(1980), 699(1981), 686(1983), 645(1990), 661(1996). Списан: 2005г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Порывистый.

Сторожевой корабль Порывистый - Построен по проекту 1135. Спущен на воду 16 мая 1981г, и вступил в строй 29 декабря 1981г., и уже 9 февраля 1982г.  вошел  в состав Краснознаменного Тихоокеанского флота (КТОФ). В период с 18.9.1983 по 27.2.1984 совершил межфлотский переход вокруг Африки из Севастополя во Владивосток. 26 июля 1992г. сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 859(1981), 806(1984), 628(1985), 641(1986), 626(1989), 670(1990), 618(1990). Списан: 1994г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Пылкий.



Сторожевой корабль Пылкий - Построен по проекту 1135. Спущен на воду 20 августа 1978г. и вступил в строй 28 декабря 1978г. и уже  24 января 1979г. вошел в состав  Дважды Краснознаменного Балтийского флота (ДКБФ) и вскоре в этом же году перешел в состав  Краснознаменного Черноморского флота (КЧФ). После модернизации, по проекту  11352,  в 1993г. был возвращён в состав Дважды Краснознаменного Балтийского флота (ДКБФ). 26.07.1992 г. сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 518(1978), 806(1981), 810, 819, 813, 807(1982), 808(1984), 758(1985), 809(1987), 807(1988), 702(1993). В настоящее время находится в составе Балтийского флота РФ.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Свирепый.


Сторожевой корабль Свирепый - Построен по проекту 1135. Спущен на воду 27 января 1971г.,  и вступил в строй 29 декабря 1972г.,  и уже 31 января 1973г. вошел в состав Дважды Краснознаменного Балтийского флота (ДКБФ). 26 июля 1992г. сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 517(1974), 502(1975), 504, 507(1977), 715(1978), 742(1980), 758(1984), 725(1987), 719(1990). Списан: 1993г.

…………………………………………………………………………………………………………………………………………………………………............

В 1975 году появился СКР нового проекта - 1135М. На нем была установлена 100-мм артиллерийская установка и два 533-мм четырехтрубных торпедных аппарата. Головной корабль  -  «Резвый».

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Резвый.

Сторожевой корабль Резвый - Построен по проекту 1135М. Спущен на воду 30 мая 1975г. и вступил в строй 30 декабря 1975г. и уже  19 февраля 1976г.  вошел в состав 10 БрПЛК Краснознаменного Северного флота (КСФ). В 1981г  принял участие в учении «Запад-81» под руководством Министра Обороны СССР.  В  1984г. участвовал в учении «Атлантика-84».  В 1986г. охранял голландское судно «Дипватер-2» во время глубоководной операции по подъёму золотых слитков с погибшего во время Второй Мировой войны в Баренцевом море английского крейсера «Эдинбург». Доля золота СССР на корабле была доставлена в Мурманск. 26 июля 1992г. сменил Военно-морской флаг СССР на Андреевский. 11 июля 1995г.  корабль в составе ОБК участвовал в учении «Кумжа-2». Бортовые номера: 210(1976), 212(1977), 958(1980), 916(1981), 942(1983), 930(1985), 210(1986), 930(1985), 970(1987), 952(1991), 916(1996). Списан: 2001г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Громкий.

Сторожевой корабль Громкий - Построен по проекту 1135М. Спущен на воду 11 апреля 1978г. и  вступил в строй 30 сентября 1978г. и уже  23 ноября 1978г. вошел в состав Краснознаменного Северного флота (КСФ). С  26 по 30 августа 1991г. участвовал в проводке конвоя «Дер-виш-91» из Кольского залива  в Архангельск, посвященного 50-летию начала движения союзных конвоев. 26.7.1992г.  сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 794(1977), 926(1979), 916(1979), 757(1980), 935(1985), 962(1986), 968(1990). Списан: 1998г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Горделивый.

Сторожевой корабль Горделивый - Построен по проекту 1135М. Спущен на воду 3 мая 1979г.,  и вступил в строй 20 сентября 1979г.  и уже  17 октября 1979г.  вошел в состав Краснознаменного Тихоокеанского флота (КТОФ). 26 июля 1992г. сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 777(1979), 758(1980), 621(1985), 643(1987), 670(1987), 641(16.03.1993). Списан: 1994г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Грозящий.

Сторожевой корабль Грозящий - Построен по проекту 1135М.  Спущен на воду 7 февраля 1977г. и вступил в строй 30 сентября 1977г.,  и уже  29 ноября 1977г. вошел в состав Краснознаменного Тихоокеанского флота (КТОФ). В 1978г. совершил межфлотский переход из Балтийска в Черное море, а в следующем 1979г.  переход вокруг Африки из Севастополя во Владивосток.  26 июля 1992г. сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 758(1980), 695(1982), 648(1987), 678(1990), 620(1990), 643(1991), 621(1994). Списан: 1995г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Бессменный.



Сторожевой корабль Бессменный - Построен по проекту 1135М.  Спущен на воду 09 августа 1978г,  и вступил в строй 26 декабря 1978г. и  уже  09 февраля 1979г. вошел в состав Краснознаменного Северного флота(КСФ). 26 июля 1992 сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 931(1981), 913(1983), 967(1989), 933(1990), 963(1995). Списан: 1998г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Разительный.

Сторожевой корабль Разительный - Построен по проекту 1135М. Спущен на воду 1 июля 1976г., и вступил в строй 31 декабря 1976г., и  уже 5 февраля 1977г.  вошел в состав Краснознаменного Черноморского флота (КЧФ). 1 августа 1997 передан ВМС Украины и переименован в «Севастополь». Бортовые номера: 235(1976), 232(1977), 249(1977), 165(1978), 808(1978), 812(1979), 806(1980), 804(1984), 821(1987), 807(1989), 819(1990).

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Неукротимый.



Сторожевой корабль Неукротимый - Построен по проекту 1135М. Спущен на воду 7 сентября 1977г.,и  вступил в строй 30 декабря 1977г.,  и уже 17 февраля 1978г. вошел в состав  Дважды Краснознаменного Балтийского флота (ДКБФ). 2 ноября 1987г. переименован в «Комсомолец Литвы», и 27 марта 1990г. кораблю возвращено его первоначальное имя  - «Неукротимый» 26.7.1992 сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 517(1977), 720(1978), 700(1981), 317(1982), 701(1982), 733(1984), 755, 741(1988), 731(1990). Списан: 2009г.

…………………………………………………………………………………………………………………………………………………………………............

Сторожевой корабль Пытливый.

Сторожевой корабль Пытливый - Построен по проекту 1135М. Cпущен на воду 16 апреля 1981г,  и вступил в строй 30 октября 1981г.,  и уже 9 февраля 1982г.  вошел в состав Краснознаменного Черноморского флота (КЧФ). 28 июля 1996г.  участвовал в международном морском параде в С.-Петербурге, по священном 300-летию Российского флота. 27 июля 1997г. сменил Военно-морской флаг СССР на Андреевский. Бортовые номера: 942(1981), 751(1981), 759, 888(1982), 826(1984), 889(1988), 808(1.05.1990). В настоящее время находится в составе Черноморского флота РФ.

…………………………………………………………………………………………………………………………………………………………………............





















znaki-flot.ru

Сторожевые корабли проекта 1135 Википедия

Сторожевые корабли типа «Бдительный» (проекты 1135, 1135М, 1135.1)

«Задорный» 1 июня 1988 в Средиземном море.
Проект
Страна
  • СССР СССР,
    Россия Россия,
    Украина Украина
Изготовители
  •  ССЗ имени А. А. Жданова,
     ССЗ «Залив»,
     →  ССЗ «Янтарь»,
     Балтийский завод
Операторы
  •  ВМФ СССР (бывший),
     МЧПВ КГБ СССР (бывший),
     ВМФ России,
     БОХР ПС ФСБ России,
     ВМС Индии,

ru-wiki.ru

Сторожевые корабли проекта 1135



Корабли проекта 1135 представляют собой второе поколение сторожевых кораблей. Они выпускались в СССР одной из самых больших серий. Западные специалисты считают его наиболее удачным проектом корабля отечественного военно-морского флота.



Буревестник - имя этой морской птицы носит проект самого любимого в отечественном флоте сторожевого корабля, однако мало кому известно, что задачей этого корабля уничтожение атомных субмарин противника.



В середине 50-х годов в Советском Союзе для творчества советской молодежи были открыты все дороги. Ленинградского школьника, сына известного кораблестроителя и руководителя ЦКБ «Алмаз» Евгения Ивановича Юхнина манила совсем не романтика моря. Владимир Юхнин поступил в Ленинградский кораблестроительный институт, в тот же ВУЗ который заканчивали в свое время его отец и мать. Ближе к распределению в 1960 году перед юношей встал вопрос - куда пойти дальше - идти по проторенному пути отца, создателя первых в мире ракетных катеров или выбрать нечто иное. И начинающий конструктор выбрал более тернистую дорогу. Он решил начать трудовую деятельность в ЦКБ-53 (впоследствии Северное ПКБ), создававшим крупные надводные корабли. Вместе с несколькими выпускниками Владимир Юхнин попал в проектный отдел, занимавшийся предварительной проработкой силуэтов будущих кораблей. Уже в начале 60-х годов среди них появился проект первого атомного крейсера.



После Карибского кризиса в середине 60-х недоверие СССР и США друг к другу обострилось до предела. Превосходя Советский Союз по количеству ядерных боезарядов в 17 раз, Америка продолжала совершенствовать их носители. 28 сентября 1964 года американская субмарина «USS Daniel Webster» с новыми ракетами вышла на боевое патрулирование. Находясь в Средиземном море, она держала под прицелом все крупные города СССР вплоть до Урала. Но современных противолодочных кораблей способных прикрыть от субмарин НАТО океанскую зону на дальности 5000 км в Советском военно-морском флоте не было. Это стало следствием политики главы страны Никиты Хрущева, отдававшего приоритет ракетному оружию. В 1964 году, когда его освободили от обязанностей генерального секретаря ЦК КПСС ситуация изменилась. В том же году главный комитет ВМФ СССР выдал Зеленодольскому бюро и Северному ПКБ задание на проектирование нового сторожевого корабля (СКР), задачей которого было уничтожение подводных лодок и охранение судов на переходе морем.



Новые сторожевые корабли подготовили молодые специалисты с Владимиром Юхниным. Проект корабля был назван «Буревестник» и получил номер 1135. Его главным конструктором стал Николай Соболев. При проектировании сторожевого корабля инженеры столкнулись с массой проблем - большинство образцов вооружения, оборудования и элементов корпуса, устанавливающиеся на корабле, были опытными. Это потребовало от конструкторов новых оригинальных решений. К примеру, внешний и внутренний дизайн сторожевого корабля «Буревестник» поручили разработать группе архитектурного проектирования, состоящая из художников выпускников Мухинского училища. Кроме красивого облика СКР «Буревестник» получил самые современные гидроакустические станции. На сторожевом корабле проекта 1135 была впервые установлена буксируемая гидроакустическая станция «Звезда». Ее антенна может опускаться на глубину до 200 м, спрятанная в корме. Это позволило увеличить дальность обнаружения иностранных субмарин до 40 км.



В 60-е годы динамика развития вооружения была необычайно стремительной. Противолодочный комплекс для сторожевого корабля проекта «Буревестник» сдавался одновременно с проектированием корабля, но, оказалось, что их размеры не совпадали, тогда конструкторам Северного ПКБ пришлось увеличить водоизмещение СКР и от такого решения «Буревестник» только выиграл. Это позволило впервые разместить автоматизированный боевой информационный пост для управления кораблем, улучшить комфорт экипажа и разнообразить вооружение. Помимо противолодочного комплекса сторожевые корабли проекта 1135 получили два торпедных аппарата, два зенитно-ракетных комплекса, две реактивных бомбометных и две 76 мм артиллерийских установки. В результате по боевым возможностям и мореходным качествам он превзошел даже большие противолодочные корабли.



Постройка сторожевых кораблей «Буревестник» в СССР велась, начиная с 1968 года на трех судостроительных заводах - в Калининграде, Керчи и Ленинграде. Роль первопроходца досталась прибалтийскому «Янтарю». В оснащении СКР приняли участие 400 предприятий страны. Головной корабль «Бдительный» был сдан флоту 31 декабря 1970 года.



сторожевой корабль «Ладный» проекта 1135









Технические характеристики сторожевого корабля проекта 1135 шифр «Буревестник»:

Водоизмещение - 3200 тонн;

Длина - 123 м;

Ширина - 14,2 м;

Осадка - 4,28 м;

Скорость - 32 узла;

Дальность плавания - 4600 миль;

Автономность - 30 суток;

Экипаж - 180 человек;

Вооружение:

Пусковая установка ракето-торпед «Метель» - 1х4;

Зенитно-ракетный комплекс «Оса» - 2х2;

Артиллерийский комплекс АК-726 - 2х2;

Реактивно бомбовая установка РБУ-6000 - 2х12;

Торпедные аппараты - 2х4, боекомплект 16 мин;

Система постановки помех - 4х16 пусковых установок;



Хотелось бы обратить ваше внимание на универсальный противолодочный ракетный комплекс «Метель». В его контейнерах размещены четыре самонаводящиеся ракето-торпеды, которые были созданы специально для сторожевых кораблей проекта 1135 и до сих пор являются его тайной. Каждая из них имеет 100 кг фугасного взрывчатого вещества или ядерный боезаряд. На расстоянии 50 км она может достать атомный подводный крейсер класса «Огайо» с глубины 500 м или поразить авианосец. Данная ракето-торпеда не имеет аналогов в мире. Например, по дальности стрельбы она в 5 раз превосходит американскую систему ASROC, так как способна получать данные от цели от других кораблей, авиации и береговых станций.



Сторожевые корабли проекта «Буревестник» строились серией из 32 единиц. Во второй половине 70-х они были во всех противолодочных соединениях и стали самыми ходовыми кораблями советского флота. Дальность их плавания 4600 миль впервые превзошла радиус поражения ракет подлодок НАТО. Отныне экипажи субмарин перестали чувствовать себя безнаказанными в районах боевого патрулирования. Чтобы уклоняться от атак сторожевых кораблей проекта 1135, американские подводники срочно изменили тактику действий. Одним из наиболее эффективных приемов стал так называемый «прыжок дельфина» - стремительное выпрыгивание субмарины на поверхность воды. Это резкое аварийное всплытие подлодки одновременно с выдачей полного хода.



Во второй половине 70-х ВМС США переклассифицировали все 24 ударных авианосца в многоцелевые. Каждый из плавучих аэродромов нес 144 тонн атомных бомб и 4000 тонн обычных боеприпасов. Чтобы срывать удары палубной авиации советскому ВМФ требовались новые средства поражения авианосцев. В Северном ПКБ была проведена первая модернизация СКР типа «Буревестник», в результате проект получил номер 1135М. На замену полуавтоматическим пушкам калибра 76,2 мм пришел новый комплекс АКА-100, с скорострельностью 60 выстрелов в минуту, созданный в Ленинградском ПКБ «Арсенал». Вместо «Метели» конструкторы Дублинского КБ «Радуга» предложили новый комплекс «Раструб». В отличие от «Метели», «Раструб» может поражать не только подлодки, но и надводные корабли. Ноу-хау комплекса состоит в том, что торпеду к цели доставляет ракета. В расчетной точке по сигналу корабельной станции торпеда отделяется и приводняется на парашюте. Погрузившись на заданную глубину, она «рисует» акустический силуэт субмарины системой наведения. Захватив подлодку, торпеда устремляется к ней и поражает ее. Задача поражения надводных кораблей была решена установкой радиолокационной системы самонаведения. Авианосцы и крейсеры противника, ракета может поражать без отделения торпеды двойным ударом.



Во время Англо-Аргентинского конфликта был затоплен британский эсминец «Шеффилд». В момент подлета ракеты на корабле во избежание взаимных радиопомех были отключены станции наблюдения, что привело к «ослеплению» надводного корабля. Эта информация подтолкнула командование советского флота к серьезным выводам. Стало ясно, что для эффективной борьбы с противником необходимо срочно усилить совместимость радиоэлектронных средств установленных на сторожевом корабле проекта 1135. Среди фрегатов «Буревестник» не имеет себе равных не только по насыщенности вооружения, но и радиоэлектронными средствами. Для борьбы с крылатыми ракетами противника впервые на СКР был применен комплекс постановки ложных помех.



сторожевой корабль «Пытливый» проекта 1135М фото











Начало 80-х годов было отмечено всплеском активности морских пиратов. Именно в этот период в Баренцевом море состоялась необычная поисковая операция. В 180 милях от Мурманска в обстановке строжайшей секретности бросило якорь английское судно «Stephaniturm». Его экипаж был предупрежден о возможных эксцессах со стороны пиратов и любителей легкой наживы. В течение одного месяца водолазы морского судна подняли с глубины 250 м более 5 тонн золота и слитков. На дне лежал потопленный во время Второй мировой войны британский крейсер «Эдинбург». Во время 1942 года он перевозил советское золото, предназначенное США для оплаты за поставку оружия по ленд-лизу. К счастью поисковая операция английских моряков прошла без происшествий, но поднять весь ценный груз им помешал разыгравшийся шторм. Через 5 лет англичане снова прибыли на место гибели крейсера «Эдинбург». Когда водолазы стали поднимать оставшиеся золотые слитки на горизонте неожиданно показался норвежское разведывательное военное судно «F/S Marjata». Однако приблизиться в район проведения операции ему не дал сторожевой корабль Северного флота «Резвый», охранявший британское судно «Stephaniturm».



В декабре 1983 года из гавани Керченского судостроительного завода вышел и взял курс на Дальний Восток необычный корабль. На первый взгляд он напоминал сторожевой корабль проекта 1135 «Буревестник», но его вооружение было совершенно иным. Это был пограничный сторожевой корабль «Менжинский», созданный Северным ПКБ по заказу морских войск КГБ СССР. Он проектировался на базе известного сторожевика. Кроме того вместо противолодочного комплекса в носовой части корабля был установлен артиллерийский комплекс АКА-100. Был оставлен и один зенитно-ракетный комплекс «Оса», а оборонительное вооружение было усилено двумя шестиствольными 30 мм автоматами. Семь из девяти кораблей этого проекта были направлены с Черного моря на Тихий океан.



сторожевой корабль (фрегат) ВМС ВС Украины «Гетман Сагайдачный» проект 1135.1



Способность сторожевых кораблей проекта 1135 следить за кораблями вероятного противника до 30 суток, связана с его уникальной энергетической установкой. За ее характерный мелодичный звук «Буревестники» называют «поющими фрегатами». Сердце военного корабля уникальная газотурбинная установка, которая управляется с помощью, так называемого машинного телеграфа. Два маршевых и два форсажных двигателя развивают мощность 56000 л.с., что сопоставимо с тягой стратегического ракетоносца Ту-95. Это повысило экономичность установки на 25 процентов. Кроме того турбины с газовым реверсом позволяют сторожевику развернуться буквально «на пятках». Неслучайно после него газотурбинные установки нашли широкое применение на большинстве надводных кораблей военно-морского флота СССР.



В начале 90-х годов для того, чтобы противолодочный корабль проекта «Буревестник» стал многофункциональным, Северное ПКБ разработало еще два проекта этого корабля. Его переоснастили современными РЛС, гидроакустическим комплексом и аппаратурой управления противокорабельными ракетами нового поколения Х-35 «Уран». Однако в связи с социально-экономическим кризисом модернизацию прошли всего три сторожевых корабля проекта 1135.



В тяжелые времена Северному Производственному Конструкторскому бюро помогли выжить заказы на гражданские суда и возможность выхода на мировой рынок. В конце 90-х начались поставки кораблей на экспорт для ВМС Вьетнама, Китая и Индии. Так в период 90-х годов Индии были поставлены три фрегата проекта 1135.6 «Тальвар».



В декабре 2006 года на заводе «Янтарь» представители России и Индии подписали генеральный график строительства еще трех фрегатов для ВМС Индии.



В 2007 году министр обороны США Роберт Гейтс заявил, что Америке не известны какие изменения произойдут в таких странах как Россия, Китай, Северная Корея и Иран, поэтому Пентагону необходим полный набор средств ведения войны. Не случайно за месяц до этого ВМС США отбуксировали к берегам Камчатки самый большой в мире плавучий радар системы противоракетной обороны SBX-1. Это разведывательное сооружение весит 50000 тонн и достигает высоты 30-этажного дома. Радар способен отслеживать все происходящее в России на удалении несколько тысяч километров. Кроме того американский флот получил на вооружение первую из 30 запланированных к постройке атомных подводных лодок класса «Вирджиния». Она выполнена по технологии «стэлс» и предназначена для борьбы с подлодками и проведения прибрежных спецопераций.



России для обеспечения безопасности морских границ требуется асимметричный ответ. Эффективно следить в полной готовности к нанесению ответного удара по возможному противнику могут сторожевые корабли проекта «Буревестник». Но сегодня в боевом составе ВМФ РФ их остались единицы. Срок службы кораблей истекает, поэтому недавно руководство страны и флота приняло решение построить серию из двадцати новых фрегатов проекта 22350. Головной корабль, созданный в Северном ПКБ недавно был заложен на заводе «Северная верфь». Планируется, что в перспективе эти корабли смогут заступить на охрану российских морских рубежей.



За послевоенный период в Советском Союзе было построено восемь проектов сторожевых кораблей, но главным долгожителем среди них оказался «Буревестник». Вот уже тридцать лет он восхищает всех четкой архитектурой своего корпуса, обводов палуб, а также самым рациональным размещением вооружения. Эти изящные элементы стали классикой отечественного кораблестроения и были сохранены в проекте фрегата следующего поколения, созданного на базе «Буревестника». Хочется, верить, что его ждет такая же красивая судьба.

korabley.net

Сторожевые корабли (СКР) проекта 1135 «Буревестник»

Появление кораблей проекта 1135 (кодовое наименование «Буревестник») для отечественного флота стало настоящим прорывом в будущее. Проект, разработанный советскими конструкторами почти полвека назад, оказался настолько удачным, что его модификации строятся по сей день.

На протяжении нескольких десятилетий советские сторожевые корабли (СКР) фактически являлись миноносцами — ударными боевыми единицами ближней морской зоны. Однако появление у США атомных субмарин с баллистическими ракетами заставило СССР пересмотреть приоритеты. Теперь перед советским ВМФ ставилась задача не подпустить потенциального противника к своим берегам на дальность ракетного залпа. Большие противолодочные корабли (ВПК) из-за своей малочисленности выполнить эту задачу не могли. Возникла необходимость в новом корабле — достаточно мореходном для самостоятельных действий в океане, но при этом относительно недорогом и пригодном для крупносерийной постройки.

ПРОЕКТ

Техзадание на разработку СКР проекта 1135 было выдано в 1964 году. Конструкторам предстояло создать поистине новаторский корабль. Новая технология постройки, широкое использование нетрадиционных конструкционных материалов (титана и модных тогда алюминиево-магниевых сплавов), совершенные системы автоматики и радиоэлектронной борьбы — вот только некоторые из примененных в проекте новшеств. Головной корабль, получивший имя «Бдительный», заложили на заводе «Янтарь» в Калининграде в июне 1968 года. 31 декабря (дата, очень характерная для эпохи плановой экономики) 1970-го он официально вошел в строй, хотя испытания и сдача различных систем продолжались еще в течение нескольких месяцев. Примечательно, что по своим характеристикам головной «Буревестник» настолько отличался от предшественников — СКР проектов 50,35 и 159, что его поначалу отнесли к классу ВПК. Лишь в 1977 году корабли проекта 1135 вновь переклассифицировали в СКР, каковыми они и значились в процессе их разработки.

ОПИСАНИЕ

Цельносварной корпус корабля проекта 1135 имел удлиненный полубак и принципиально новые обводы, обеспечивавшие хорошую мореходность. Внутри корпус разделялся на 14 главных водонепроницаемых отсеков. Весьма оригинальной была энергетическая установка — две пары газовых турбин, маршевых и форсажных, работавших на валы через редукторы и шинно-пневматические муфты. Все механизмы имели вибродемпфирующие покрытия и специальные амортизаторы. Кроме того, акустическое поле корабля снижала система подводной пузырьковой маскировки. В результате «Буревестники» на то время стали самыми малошумными кораблями советского ВМФ. Для выполнения главной задачи — борьбы с подводными лодками — использовались ракетоторпеды «Метель» и очень мощные гидроакустические станции (ГАС): подкильная «Титан» и буксируемая «Вега». По сравнению с прототипом — американской системой АСРОК — противолодочный комплекс «Метель» обладал существенно лучшими характеристиками. Управляемая ракета 85-Р имела дальность стрельбы до 50 км (АСРОК — около 10 км).

В качестве боевой части использовалась торпеда АТ-2У. Она сбрасывалась в заданной точке на парашюте и, попав в воду, двигалась по спирали, постепенно погружаясь все глубже и глубже. Система активного самонаведения все это время вела непрерывный поиск подводной лодки; как только аппаратура захватывала цель, торпеда немедленно направлялась на нее и увеличивала скорость до 40 узлов. Позднее ракеты 85-Р были заменены новыми ракетами 85-РУ «Раструб», которые могли применяться и против надводных целей.

Артиллерийское вооружение первоначально состояло из двух спаренных 76-мм артустановок АК-726. Позже, начиная с 22-го корпуса, их заменили двумя более мощными 100-мм универсальными орудиями АК-100 с новой системой управления МР-145 «Лев». Проект корабля с усиленным артиллерийским вооружением получил обозначение 1135М.

ЭКСПЛУАТАЦИЯ

Корабли этого типа с 1968 по 1981 год серийно строились на трех заводах: в Калининграде, Ленинграде и Керчи. Всего в состав советского ВМФ вступили 32 единицы, в том числе 11 проекта 1135М. Показательно, что служившие на «Буревестниках» моряки единодушно оценивают их исключительно с положительной стороны, отмечая высокую надежность механизмов, отличные мореходные и маневренные качества, мощное вооружение и совершенную электронику. Однако в ходе эксплуатации кораблей выявились и их недостатки, главнейший из которых — несоответствие дальности действия противолодочного ракетного комплекса «Метель» и гидроакустических средств обнаружения. Сколь ни совершенны были ГАС «Титан» и «Вега», все равно им обычно удавалось установить надежный контакт с подводной лодкой потенциального противника на расстоянии 10-15 км, то есть в несколько раз меньшем, чем дальность полета ракетоторпеды. Эту проблему мог бы решить вертолет с соответствующей поисковой аппаратурой, но разместить его на борту корабля без радикальной переделки проекта было невозможно.

МОДЕРНИЗАЦИИ

В конце 1980-х годов планировалось провести глубокую модернизацию СКР: обе ГАС заменить гидроакустическим комплексом нового поколения «Звезда-М1», установить РЛС «Фрегат-МА», а вместо реактивных бомбометов — две счетверенные пусковые установки противокорабельных ракет «Уран». До распада СССР успели провести работы только на трех кораблях, да и то на одном из них («Жарком») — лишь частично, без замены РЛС и демонтажа РБУ. «Буревестник» стал прародителем семейства пограничных сторожевых кораблей проекта 11351 и многоцелевых фрегатов проекта 11356. Последние строились для ВМС Индии, а ныне серийная постройка их модифицированного варианта ведется для российского флота. Впрочем, эти корабли заслуживают отдельного рассказа.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. СКР «БДИТЕЛЬНЫЙ» (ПРОЕКТ 1135)

  • Водоизмещение/ т:
    — стандартное: 2835
    — полное: 3200
  • Размеренна, м:
    — длина максимальная: 122,9
    — ширина максимальная: 14,2
    — осадка средняя: 7,2
  • ГЭУ: газотурбинная общей мощностью 52 000 л. с.
  • Скорость максимальная, узлы: 32 (59 км/ч)
  • Дальность плавания, миль: 4000 (на скорости 14 узлов)
  • Вооружение: 4 ПУ ПЛРК «Метель», 2 ПУ ЗРК «Оса» (40 ЗУР), 2 х 76-мм артустановки АК-726,2 х 533-мм торпедных аппарата, 2 РБУ-6000
  • Экипаж, чел.: 192 (включая 22 офицера)
Оставить эмоцию

Нравится Тронуло Ха-Ха Ого Печаль Злюсь
