Steyr SSG M1 снайперская винтовка

Снайперская винтовка Steyr Mannlicher SSG M1, современное продолжение SSG 08.

В марте 2018-го года, на выставке Enforce Tac состоялась презентация новой тактической модульной снайперской винтовки с ручным перезаряжанием и поворотным запиранием от Steyr Mannlicher — SSG M1. Таким образом было представлено дальнейшее развитие и видение будущего от авторитетного австрийского производителя и современная реинкарнация снайперской винтовки SSG 08.

В отличие от предшественника (SSG 08), которая производится под четыре различных калибра/патрона, австрийцы решили (пока) не вводить большой перечень патронов на новой и остановились на двух, наиболее востребованных — .308 Win (7,62×51 мм) и .338 Lapua Magnum (8,6×70 мм). Первый — массовый, недорогой и для ближних дистанций, второй — для средних (для снайперских винтовок до 1500 м) дистанций, более точный и подороже. И, естественно, учитывая модульность, для перехода с одного патрона на другой, заменяются необходимые компоненты.

Под патрон .308 Win производится два ствола различной длины — 508 мм и 635 мм, для .338 Lapua Magnum — один, длиной 690 мм. Стволы — холоднокованые и свободно вывешенные. Ствольная коробка, цевьё, приклад и ложе, производятся из алюминиевого сплава (A.F.S). Верхняя часть ствольной коробки и цевья производится с планкой Picatinny (MIL-STD-1913) с наклоном 30 МОА (угловых минут), кроме того, цевье, в положениях «на 3, 6 и 9 часов» оснащено более универсальным монтажным интерфейсом — KeyMod. Приклад с большим диапазоном регулировок по горизонтали и вертикали, складывается на правую сторону. Магазины винтовки SSG M1 для обоих патронов, коробчатые, двухрядные, металлические, 10-ти зарядные, вес пустого — 320 г. Ударно-спусковой механизм — 2-ух позиционный, настраиваемый. Рукоять пистолетного типа со сменными накладками, решение, практически копирующее подход к адаптивности у современных пистолетов.

Винтовка оснащается дульным тормозом и тактическим глушителем Ase-Utra (Финляндия), а также,оптическим прицелом Kahles 6-24×56 K624i (Австрия), коллиматором Aimpoint Micro T-1 (Швеция) и сошками Atlas компании B&T Industries L.L.C., США (не путать с B&T AG из Швейцарии).

Длина винтовки в различных вариациях:

338 Lapua Mag. (8,6×70 мм):

Со стволом 690 мм и разложенным прикладом — 1280 мм

Со стволом 690 мм и сложенным прикладом — 1080 mm

7,62×51 NATO:

Со стволом 635 мм и разложенным прикладом — 1225 мм

Со стволом 635 мм и сложенным прикладом — 1025 мм

Со стволом 508 мм и разложенным прикладом — 1098 мм

Со стволом 508 мм и сложенным прикладом — 898 мм.

Вес винтовки с пустым магазином в различных вариациях:

Со стволом 690 мм — 6,82 кг

Со стволом 635 мм — 6,50 кг

Со стволом 508 мм — 6,32 кг

Вес винтовки под патрон .338 Lapua Mag. с оптикой и снаряженным магазином — 9,25 кг.

После проведения тендера Precision Sniper Rifle в 2009-ом году и объявленных требований, производителям стало более-менее ясно, что нужно потенциальному потребителю. Предложения посыпались обильно! Accuracy International AX 338, ArmaLite AR-30, Barrett MRAD (Multi-Role Adaptive Design), Blaser Tactical 2, Desert Tactical Arms SRS (конструкция булл-пап), FN Ballista, PGM 338, Remington Modular Sniper Rifle, Sako TRG M10. В той рыночной битве выиграл Remington, остальные попали в армейские и специальные войска разных стран и с разной степенью успешности. А новой винтовке Steyr SSG M1 предстоит противостоять на рынке ещё одной новинке 2018-го года, Sako TRG 22 A1/42 A1, являющейся развитием модели TRG M10.

Примечательна ещё одна презентация винтовки, которая состоялась в городе Винер-Нойштадт, Австрия, 23 ноября 2018-го года. В городе Винер-Нойштадт расквартировано специальное подразделение — Jagdkommando, группа специальных операций вооруженных сил Австрии, которые заказали 120 снайперских винтовок Steyr SSG M1 на сумму 1 600 000 евро. Участие в церемонии принял лично министр обороны Австрии, который официально вручал военнослужащим снайперские винтовки Steyr-Mannlicher SSG M1.

Видео новой модели снайперской винтовки Steyr SSG M1

Источники:

Снайперские винтовки

www.armoury-online.ru

Steyr AUG — австрийская штурмовая винтовка 5,56мм

Опубликовано: Март 10, 2018

AUG — австрийская штурмовая винтовка 5,56мм, пользующаяся системой булл-пап. Она была разработана в 1960-х Steyr Mannlicher GmbH & Co KG(ранее Steyr-Daimler-Puch). AUG ( Armee-Universal-Gewehr — «универсальная армейская винтовка») была принята на вооружение Австрийской армии, как StG 77 ( Sturmgewehr 77 ) в 1978 году, где он заменил 7,62 StG 58 автоматические винтовки (лицензии встроенный FN FAL ). В производстве с 1978 года. Винтовка и все её модификации были приняты на вооружение в Аргентине, Австралии, Новой Зеландии, Боливии, Эквадора, Ирландии, Люксембурге, Саудовской Аравии, Туниса, Пакистана и США. AUG, булл-пап 5,56 мм штурмовая винтовка, действие которой происходит из-за газового поршня, которое срабатывает благодаря закрытому затвору.

Данное семейство винтовок изготовлено с возможностью замены ствола до нужного профиля и длины, AUG представляет собой модульную винтовку, которая состоит из полимерных компонентов и передовых сплавов. В винтовке нет встроенного переключателя режима огня, вместо того режим огня регулируется интенсивностью нажатия на курок.

Если на курок нажать слабо — винтовка ведёт полуавтоматический огонь, а если до упора — то автомат выдаст очередь. Винтовка использует коробчатые магазины, ёмкостью 30 патронов. На AUG могут устанавливаться разные модификации. На него ставятся оптические, коллиматорные, голографические, ASOG прицелы. Под ствол может установиться гранатомёт, штык-нож, рукоятка, сошки. Это даёт возможность изменять эту винтовку — превращать её в снайперскую винтовку или пулемёт.

Винтовка полностью симметрична, благодаря этому и правше, и левше будет одинаково удобно.

Полуавтоматическая винтовка, известная как AUG P доступна на рынке для гражданских лиц и правоохранительных органов. Он имеет короткий, 407 мм (16,0 дюйма) ствол и измененные затвор и спусковой механизм, что позволяет только полуавтоматический огонь.

Винтовка также имеет несколько иной, улучшенный оптический прицел, который позволяет более точное прицеливание.

• AUG A0 : Стандартная версия введена в 1978 году.
• AUG A1 : Улучшенная версия введена в 1982 году.
• AUG А2 : Похожа на AUG A1, но имеет переработанную ручку и съемный оптический прицел,
• AUG A3 : Похожа на AUG А2, но есть MIL-STD-1913 рельсы на верхней части ствольной коробки, и внешнего освобождения затвора.
• AUG A3 SF (также известный как AUG A2 Commando ): Похожа на AUG А2, но особенности MIL-STD-1913 рельсов установлены на телескопическим прицеле и на правой стороне ствольной коробки, и включает в себя внешние выпуска затвора. Он был принят австрийским спецназом в конце 2007 года.
• AUG A3 SA США : Полуавтоматическая AUG A3 с 407 мм (16,0 дюйма) стволом, доступны для гражданского рынка США c апреля 2009 года.
• AUG P : полуавтоматический AUG A1 с более коротким, 407 мм (16,0 дюйма) стволом.
• AUG Para (также известный как AUG SMG или aug 9мм ): 19 мм Парабеллум и производится с 1988 года. Отличается от модели A1 в стволе, затворе, магазине и обойме.

• AUG A3 Para XS : 9mm версия AUG A3, похожий на AUG Para. Располагает 325 мм (12,8 дюйма) стволом и Пикатинни системы.
• AUG M203 : AUG модифицирована для использования с гранатометом M203 .
• AUG LSW (легкое оружие поддержки): семейство легких версиях поддержка AUG
• AUG HBAR : более длинная и тяжелая версия для использования в качестве ручного пулемета .
• AUG LMG ( ручной пулемет ): на основе AUG HBAR, стреляет из открытого затвора , имеет 4x, а не 1,5 х оптический базовой AUG
• AUG LMG-T : То же, LMG, но имеет рельсы похож на AUG P специальным приемником.
• AUG Z : полуавтоматическая версия, чем-то похожа на A2, предназначена в первую очередь для использования в гражданских целях.
• AUG SA : полуавтоматическая версия A1 вариант, построенный для использования в гражданских целях и импорт в США до того, запрещен ввоз в 1989 году.

istorija-oruzhija.pp.ua

Винтовка Steyr IWS 2000 | Энциклопедия оружия

Описание

Инженеры австрийской фирмы Steyr-Mannlicher AG в середине 1980-х приступили к разработке крупнокалиберного «противоматериального» (Anti-Materiel) оружия, предназначенного для уничтожения материальных средств противника – легкой бронетехники, укреплений, самолетов и иной техники на стоянках, вертолетов, кабин РЛС и т. п.

Первоначально они экспериментировали с оружием под патрон калибра 12,7 мм с подкалиберными пулями. В ходе экспериментов выяснилось, что большую эффективность обеспечивают боеприпасы типа ОБПС (оперенный бронебойный подкалиберный снаряд), представляющие собой оперенную стрелу из вольфрамового сплава. Была выпущена малая экспериментальная серия гладкоствольных ружей (винтовками их не назовешь) калибра 14,5 мм под обозначением Steyr AMR 5075. В ходе их испытаний калибр был еще более увеличен, и окончательный (на данный момент) номинальный калибр составляет 15,2 миллиметра. Система, состоящая из гладкоствольного самозарядного ружья и специального патрона с подкалиберной оперенной пулей получила название

Steyr IWS 2000. В настоящее время эта система вроде бы готова к массовому производству и постановке на вооружение, но, насколько известно, пока ее никто не купил – по видимому, в том числе и из-за того, что Steyr IWS 2000 требует совершенно нового, нестандартного патрона.

Патрон для Steyr IWS 2000 имеет пластиковую гильзу бутылочной формы со стальным донцем. В головной части размещен пластиковый отделяемый контейнер, внутри которого находится оперенная стрела из вольфрама. Диаметр стрелы – 5,5 мм, масса по разным источникам – от 20 до 35 грамм, начальная скорость – 1450 метров в секунду. На дальности в 1000 метров эта стрела пробивает 40 мм стальной гомогенной брони и обеспечивает существенное запреградное осколочное действие. Благодаря высокой начальной скорости и хорошей аэродинамике стрелы при стрельбе на дальность в 1000 метров траектория на всей ее протяженности не поднимается выше 800 мм над линией прицеливания. Steyr IWS 2000 не предназначена для действий против отдельных людей, однако в случае попадания в человека даже на больших дальностях результат будет весьма и весьма впечатляющий, с практически гарантированным летальным исходом.

Само ружье (или, некорректно выражаясь, «гладкоствольная винтовка») Steyr IWS 2000 построена на основе автоматики с длинным ходом ствола. После выстрела ствол, запертый затвором, откатывется внутри ствольной коробки назад примерно на 20 сантиметров. Затем затвор отпирается, поворачиваясь относительно ствола. Ствол возвращается впереднее положение, удаляя и выбрасывая стрелянную гильзу, затвор в это время остается на месте. После прихода ствола в переднее положение затвор автоматически освобождается, идет вперед, подавая новый патрон, и в конце запирает ствол своим поворотом. Для компенсации исключительно большой энергии отдачи помимо отката ствола, растягивающего отдачу на достаточно большой период времени, используются также большой дульный тормоз-компенсатор и маслянно-воздушный амортизатор, расположенный вокруг ствола. Ствольная коробка и ложа оружия изгтовлены с широким использованием пластика для уменьшения веса. Оружие выполнено в конфигурации булл-пап, коробчатый магазин вставляется справа под углом к горизонтали (примерно 45 градусов вниз). Steyr IWS 2000 оснащен двуногой сошкой и дполнительной выдвижной опорой под прикладом. Для транспортировки ствол отделяется от ствольной коробки и оружие упаковывается в два тюка, которые преносятся рассчетом оружия. Steyr IWS 2000 стандартно комплектуется оптическим прицелом с кратностью 10-х.

ТТХ

Тактико-технические характеристики	IWS 2000
Тип механизма	самозарядный, с длинным ходом ствола и запиранием поворотом затвора
Калибр, мм	15,2 Steyr APFSDS
Длина, мм	1800
Длина ствола, мм	1200
Вес, кг	около 18
Емкость магазина, патронов	5

war-arms.info

Снайперская винтовка Steyr AMR / IWS 2000 (Австрия)

Steyr AMR 5075
экспериментальная система

В середине 1980-х г. инженеры австрийской фирмы Steyr-Mannlicher AG приступили к разработке крупнокалиберного «противоматериального» (Anti-Materiel) оружия, предназначенного для уничтожения материальных средств противника — легкой бронетехники, укреплений, самолетов и иной техники на стоянках, вертолетов, кабин РЛС и т.п.

Самозарядная винтовка Steyr IWS 2000 представляет собой комплекс «винтовка-патрон» из гладкоствольного самозарядного ружья, выполненного в конфигурации булл-пап и специального патрона с подкалиберной оперенной пулей.

патрон калибра 15.2 mm Steyr (вверху)
и патрон 7.62 mm NATO (.308 Wichester)

Первоначально эксперименты проводились с оружием под патрон калибра 12.7 мм. с подкалиберными пулями. В ходе экспериментов выяснилось, что большую эффективность обеспечивают боеприпасы типа ОБПС (оперенный бронебойный подкалиберный снаряд), представляющие собой оперенную стрелу из вольфрамового сплава. Была выпущена малая экспериментальная серия гладкоствольных ружей (винтовками их не назовешь) калибра 14.5 мм. под обозначением Steyr AMR 5075. В ходе их испытаний калибр был еще более увеличен, и окончательный номинальный калибр составил 15.2 миллиметра.

Система, состоящая из гладкоствольного самозарядного ружья и специального патрона с подкалиберной оперенной пулей получила название Steyr IWS 2000.

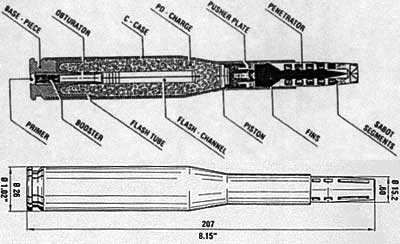

схема патрона Steyr 15.2 мм

Патрон для Steyr IWS 2000 имеет пластиковую гильзу бутылочной формы со стальным донцем. В головной части размещен пластиковый отделяемый контейнер, внутри которого находится оперенная стрела из вольфрама. Диаметр стрелы — 5.5 мм., масса по разным источникам — от 20 до 35 грамм, начальная скорость — 1450 метров в секунду. На дальности в 1000 метров эта стрела пробивает 40 мм. стальной гомогенной брони и обеспечивает существенное запреградное осколочное действие. Благодаря высокой начальной скорости и хорошей аэродинамике стрелы при стрельбе на дальность в 1000 метров траектория на всей ее протяженности не поднимается выше 800 мм. над линией прицеливания. Steyr IWS 2000 не предназначена для действий против отдельных людей, однако в случае попадания в человека даже на больших дальностях результат будет весьма и весьма впечатляющий, с практически гарантированным летальным исходом.

Steyr IWS 2000
экспериментальная система

Для компенсации исключительно большой энергии отдачи помимо отката ствола, растягивающего отдачу на достаточно большой период времени, используются также большой дульный тормоз-компенсатор и маслянно-воздушный амортизатор, расположенный вокруг ствола.

Калибр, мм	15.2 Steyr APFSDS
Длина, мм	1800
Длина ствола, мм	1200
Вес без патронов, кг	18
Магазин, кол. патронов	5
Начальная скорость пули, м/с	1450
Прицельная дальность стрельбы, м	1000
Максимальная дальность стрельбы, м	2500

Ствольная коробка и ложа оружия изготовлены с широким использованием пластика для уменьшения веса.

Steyr IWS 2000 стандартно комплектуется оптическим прицелом с кратностью 10Х.

Само оружие выполнено в конфигурации булл-пап, а коробчатый магазин вставляется справа под углом к горизонтали (примерно 45 градусов вниз).

Steyr IWS 2000 оснащен двуногой сошкой и дополнительной выдвижной опорой под прикладом. Для транспортировки ствол отделяется от ствольной коробки, и оружие упаковывается в два тюка, которые переносятся расчетом оружия.

В 1990-х г. система IWS 2000 была готова к массовому производству и постановке на вооружение, но новое оружие никто не спешил приобретать — по видимому, в том числе и из-за того, что Steyr IWS 2000 требует совершенно нового, нестандартного патрона и оставаясь в категории «передовых разработок».

Однако по отдельным данным, к 1998 году некоторые спецподразделения США были оснащены небольшим количеством винтовок Steyr IWS 2000, которые использовались в различных боевых конфликтах.

weaponland.ru

Винтовка Steyr Mannlicher M1895 / M1895/30 (Австро-Венгрия)

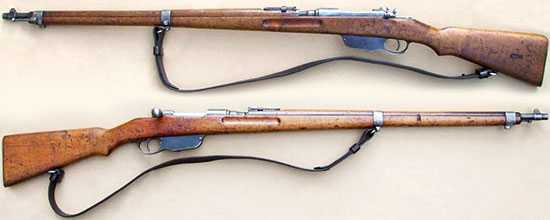

Винтовка Steyr Mannlicher M1895

К началу 1890-х годов австро-венгерская армия была вооружена магазинными винтовками и карабинами конструкции австрийского оружейника Фердинанда Риттера фон Манлихера (Ferdinand Ritter Von Mannlicher), работавшего на оружейном предприятии в городе Штайр (Steyr).

Первая винтовка его разработки «Steyr Mannlicher M1886» была принята на вооружение Австро-Венгрии в 1886 году, за которой в 1888 году последовала модель «Steyr Mannlicher M1888». А в 1890 году был разработан карабин «Steyr Mannlicher M1890» с улучшенным затвором и магазином. В винтовках и карабинах Манлихера использовался продольно скользящий затвор прямого действия, открывающийся и закрывающийся без поворота рукоятки, а также серединный магазин с пачечной обоймой.

	Винтовка		Карабин / Штуцер
	M1895	M1895/30	M1895	M1895/30
Калибр, мм	8×50 R	8×56 R	8×50 R	8×56 R
Длина, мм	1272		1003
Длина ствола, мм	765		500
Вес без патронов, кг	3.78		3.36
Магазин, кол. патронов	5		5
Начальная скорость пули, м/с	625	810	545	720
Прицельная дальность стрельбы, м	1950	2200	1800	2000

К 1895 году конструкция этого оружия окончательно сформировалась и на вооружение Австро-Венгрии была принята новая пехотная магазинная винтовка с ручным перезаряжанием «Steyr Mannlicher M1895», также известная как «Infanterie Repetier-Gewehr M1895».

Новая винтовка Манлихера образца 1895 года была сконструирована, как и модель 1888 года, под патрон калибра 8 мм, но имела ряд значительных отличий.

Затвор образца 1895 года был также прямого действия, но гораздо совершеннее модели 1888 года и является развитием более совершенного затвора разработанного для карабина образца 1890 года. Затвор и ствольная коробка стали короче, чем в образце 1888 года, а запирание прочнее – на два выступа боевой личинки, которые расположены в вертикальной плоскости и возле шляпки патрона. В магазине новой винтовки, как и в карабине M1890, был использован новый подаватель патронов, что привело к снижению размеров и веса магазина, а сам магазин разместили ближе к спусковой скобе, сделав их слитными.

Система Манлихера образца 1895 года

Кроме того новая винтовка получила ствольную накладку, прикрывающую почти весь ствол, и лишилась скрепляющего цевье кольца у целика. Переднее скрепляющее цевье кольцо было немного смещено назад, а расположенные на нем крепление для штыка и специального костылька, предназначенного для сцепления винтовок при составлении их в козлы, поменяли местами (крепление для штыка разместили снизу, а костылек – слева). Секторный прицел был заменен более совершенным рамочным.

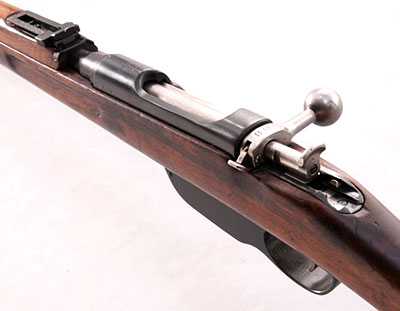

Вид на затвор и магазин Steyr Mannlicher M1895

С технической точки зрения Steyr Mannlicher M1895 относится к магазинным винтовкам с ручным перезаряжанием продольно скользящим затвором прямого действия без поворота при запирании.

Затвор прямого действия имеет цилиндрическое тело с двумя продольными направляющими, в которое спереди вставлен хвостовик головки затвора, на котором выполнены боевые упоры. На внутренней части тела затвора имеются спиральные выступы, входящие в ответные пазы на хвостовике головки затвора, которые и превращают продольное движение тела затвора во вращение головки затвора с боевыми упорами для запирания и отпирания затвора.

Для того чтобы отделить затвор от винтовки, следует подать спусковой крючок вперед. При движении его назад затвор беспрепятственно вынимается.

Вид на затвор и прицел Steyr Mannlicher M1895

Ударно-спусковой механизм куркового типа. Курок выступает из затвора в хвостовой части, что позволяет вручную взвести его без открывания затвора.

Неавтоматический флажковый предохранитель расположен с левой стороны сзади ствольной коробки. При подъеме вверх он сцепляется с затвором и запирает его и слегка отводит назад ударник. При опускании флажка вниз, влево, винтовка переводится в положение «огонь».

Питание винтовки боеприпасами осуществляется из неотъемного коробчатого однорядного магазина емкостью на пять патронов. Заряжание магазина производится с помощью обоймы пачечного типа, заранее снаряженной патронами, которая вставляется в магазин сверху. По израсходованию всех патронов пустая пачка под действием собственного веса выпадает через специальное окно в дне магазина.

Вид на магазин (снизу) Steyr Mannlicher M1895

Обойма пачечного типа, односторонняя, из тонкой стали. Патроны в обойме расположены так, что шляпка каждого верхнего патрона находится впереди шляпки нижнего патрона, что обеспечивает безотказное проталкивание их затвором в ствол. Обойма-пачка имеет косую форму, и вкладывается в магазин одной стороной. Отличительная особенность пачки – наличие «верха» и «низа», определяемых использованием патронов с рантом (выступающей закраиной). «Верхняя» часть пачки имеет рифление. Пачка, в которой еще остаются патроны, может быть извлечена через открытый затвор после нажатия на фиксатор пачки, расположенный в передней части спусковой скобы.

Ствол по наружной поверхности является телом вращения; поперечное сечение его переменное, уменьшающееся к дулу. В задней части нарезана резьба, на которую с натягом навинчивается ствольная коробка. Нарезная часть ствола имеет четыре нареза, вьющиеся слева вверх направо.

Вид на ствол с прикрепленным штыком

Ствольная коробка имеет по всей длине канал для помещения затвора с продольными пазами в горизонтальной плоскости для боевых выступов, оканчивающихся в передней части резьбой для соединения со стволом и кольцевым пазом для помещения боевых выступов при запертом канале ствола. Задняя перемычка сделана, главным образом, для придания ствольной коробке жесткости.

Прицел рамочный, состоит из прицельной колодки, которая составляет одно целое с трубчатым основанием, насаженным на ствол и припаянным к нему оловом, прицельной рамки, оси прицельной рамки, пружины прицельной рамки, подвижного хомутика с защелкой. Для удержания прицельной рамки в вертикальном и горизонтальном положениях служит пружина прицельной рамки, укрепленная винтом к прицельной колодке. Прицел имеет деления на дистанцию до 2600 шагов (1950 м) (в Австрии шаг равен 75 см). Для прицеливания при опущенной рамке имеется прорезь на 500 шагов; при поднятой рамке нижняя прорезь на 300 шагов и верхняя на 2600 шагов, на все же прочие дистанции прицеливание производится через прорезь хомутика. Мушка треугольная, укреплена в коническом пазу трубчатого основания, насаженного на дульную часть ствола.

Прицел винтовки Steyr Mannlicher M1895

Для штыкового боя винтовка снабжена штыком клинкового типа, прикрепляемым к верхнему ложевому кольцу, которое кроме крепления для штыка, также оснащено специальным костыльком, предназначенным для сцепления винтовок при составлении их в козлы.

Штык, состоит из клинка, эфеса, рукоятки и пружинной защелки. Носится отдельно от винтовки и примыкается лишь в случае надобности.

Шомпола при оружии нет. В походе и в военное время его заменяет веревочная протирка, а в мирное — казарменные длинные шомпола.

Ложа состоит из цевья, полупистолетной шейки и приклада. Ствольная накладка прикрывает переднюю часть ствола, предохраняя руки стрелка от ожогов во время стрельбы.

Антабки прикреплены на серединном ложевом кольце и прикладе.

Винтовка пристреляна без штыка. Для стрельбы из винтовки использовались патроны 8х50 R.

Маркировка винтовки Steyr Mannlicher M1895 состоит из клейма «М.95» с указанием производителя «STEYR» или «BUDAPEST» сверху казенника ствола и заводского номера с левой стороны казенника.

Карабин Steyr Mannlicher M1895

Кроме винтовки Манлихера образца 1895 года пехотного типа, в Австро-Венгрии были приняты на вооружение укороченная винтовка (штуцер) и карабин этой же системы.

В карабине, предназначенном для кавалерии и получившем обозначение «Steyr Mannlicher M1895 Cavalry Carbine» (также известен с названием «Kavallerie Repetier Carabiner M1895»), была применена та же система затвора, что и пехотного образца, а также использован тот же патрон. Однако ствол стал гораздо короче и тоньше, изменена ложа и использован новый прицел с делениями до 2400 шагов. Кроме того антабки в отличие от винтовки закреплены на боковой поверхности (слева) ложа.

Карабин имел два исполнения, которые незначительно отличались друг от друга — одна версия карабина имела крепление для штыка и костылек для сцепления при составлении в козлы, другая — нет.

Основные составляющие карабина Steyr Mannlicher M1895

Карабины отличались большой прочностью, незначительной отдачей и хорошей точностью стрельбы. Особенно ценными качествами кавалерийского карабина оказались удобное и быстро заряжания на коне, большая скорострельность, прочный предохранитель, удобное ношение на ремне за плечами и незначительный вес.

Короткая магазинная винтовка (штуцер), получившая обозначение «Steyr Mannlicher M1895 Short Rifle» (также известна с названием «Repetier Stutzen M1895») предназначалась для вооружения артиллеристов, инженеров и других подразделений, нуждавшихся в легко управляемом оружии.

Штуцер Steyr Mannlicher M1895 представляет собой укороченную копию винтовки Манлихера образца 1895 года, а по конструкции является аналогом кавалерийского карабина того же года. Однако в отличие от карабина все штуцера имели крепление для штыка и костылек для сцепления при составлении в козлы. Основное отличие штуцера от карабина состояло в креплении антабок – в карабинах антабки крепились сбоку ложа, а в штуцерах – как в винтовках – снизу.

Штуцер (короткая винтовка) Steyr Mannlicher M1895

Производство винтовок, карабинов и штуцеров модели Steyr Mannlicher M1895 было налажено оружейным предприятием «Österreichischen Waffenfabriks-Gesellschaft» в Штейре (Steyr) и на заводе «Fegyver- es Gepgyar» (FEG) в Будапеште. До 1918 года было выпущено порядка 3.000.000 единиц этого оружия, из которых 2.500.000 составляли винтовки.

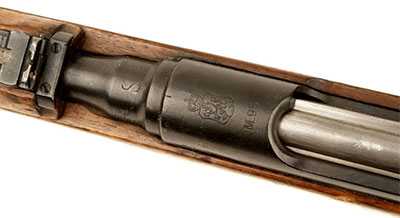

Казенная часть Steyr Mannlicher M1895/30
(хорошо видно клеймо в виде буквы «S»)

После окончания Первой Мировой войны и последовавшего распада Австро-Венгерской империи в 1918 году это оружие осталось на вооружении армий Австрии и Венгрии. Использовалось оно и в Италии, получившей значительное число винтовок в качестве трофеев и репараций. Кроме того, оно расползлось и по другим европейским странам, где также как в Австрии и Венгрии претерпело различные модернизации.

В первой половине 1920-х годов некоторое количество винтовок Steyr Mannlicher M1895, было переделано под немецкий патрон 7.92х57 Mauser. При этом 7,92-мм в винтовках были использованы укороченные стволы и новый способ заряжания – в магазине была перманентно закреплена патронная пачка, а патроны заряжались при помощи Маузеровских обойм. Такие винтовки были приняты на вооружение в отдельных странах с обозначением 95M и M95/24.

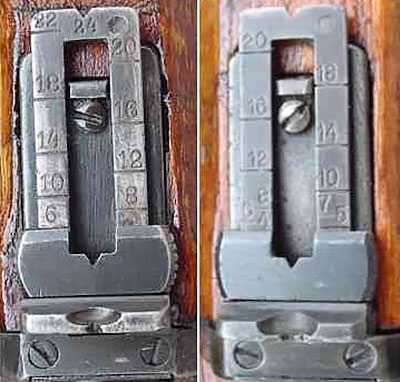

Прицелы штуцера Steyr Mannlicher M1895 (слева)
и M1895/30 (справа). На модели M1895 дальность
указывалась в шагах, а на M1895/30 — в метрах.

В 1930 году в Австрии вместо старого патрона 8×50 R был принят на вооружение более мощный патрон 8×56 R, под который были переделаны винтовки, карабины и штуцера Манлихера модели 1895 года. Модернизированные образцы, кроме нового патрона, получили и измененные прицельные приспособлениями. При этом большая часть винтовок была переделана в штуцера. Для отличия новых моделей калибра 8x56R от старых калибра 8x50R на казенной части ствола ставилась большая буква «S». В 1931 году аналогичную модификацию прошли и венгерские модели, они маркировались буквой «H». Модернизированные модели получили обозначение «Steyr Mannlicher M1895/30» в Австрии и «Steyr Mannlicher 31 M» в Венгрии.

Винтовки, карабины и штуцера Steyr Mannlicher M1895 принимали участие в Первой и Второй Мировых Войнах и огромном количестве локальных вооруженных конфликтов. Это оружие состояло на вооружении Австро-Венгрии, Венгрии, Австрии, Болгарии, Германии, Греции, Италии, Румынии, Югославии, Нидерландов, Турции, Чехословакии и Португалии, а в 1970х годах остатки складских запасов были отправлены в страны третьего мира (в частности, в африканские страны).

В целом, это оружие было довольно прочным, надежным и удобным в обращении, имело небольшой вес, легкий штык, высокую скорострельность и отличалось хорошей точностью стрельбы. Однако имелся и ряд недостатков – оно было довольно чувствительно к грязи, как в силу использования затвора с прямым ходом, так и в силу наличия в нижней части магазина довольно большого окна для выброса пачки, через которое грязь, пыль и снег легко попадали в магазин, а сам магазин с пачечным заряжанием невозможно дозарядить без предварительного извлечения из них полупустой пачки с патронами.

Карабин Steyr Mannlicher M1895/30 и обойма с патронами 8×56 R
