7 лучших точильных станков — Рейтинг 2019 года (Топ 7)

Затупилось? Пора поправить! Выбираем хорошее точило.

Автор: Степан Кагнер

Самый лучший нож рано или поздно перестанет нормально резать, а самое лучшее сверло – сверлить. Если же взяться перечислить все, что только может затупиться дома, список будет и внушительным, и разнородным. И, в то время как нож при желании можно наточить вручную на бруске или простой точилкой с Алиэкспресса, то уже с ножницами такой номер легко не пройдет. Если же у Вас есть бензиновая или электрическая пила, то наверняка уже мысли появлялись и о приспособлении для заточки ее цепей.

Именно поэтому ассортимент заточных станков включает в себя не только привычные еще со школьных уроков труда точила, но и множество специализированных приспособлений. Конечно, мастер с многолетним опытом на обычном наждаке сможет заточить практически все, что угодно, но удобство рассчитанного под конкретную задачу оборудования отрицать глупо. Сколько времени Вы потратите, например, на правку режущих кромок и затылочных поверхностей обычного сверла (не говоря уже о качестве)? А специальный станочек сделает это самостоятельно и однообразно. Поэтому сегодня мы рассмотрим не только лучшие универсальные заточные станки, но и ряд специализированных – каждому из них дома найдется свое применение.

Рейтинг лучших точильных станков

Лучшие универсальные точильные станки

При мощности в 600 Вт это точило способно выдерживать хорошие нагрузки при работе с 200-миллиметровыми кругами (посадка - 32 мм). Правда, усердствовать все же не стоит: греется двигатель при перегрузке быстро. Неплоха и комплектация – есть подсветка (хотя это не всегда в плюс – часто за нее наценивают столько, что можно повесить над верстаком несколько хороших светодиодных светильников), увеличительное стекло над одним из кругов (при заточке мелких сверл это точно в плюс), емкость для охлаждающей жидкости. Правда, емкость эта настолько «символическая», что Вы наверняка вместо нее будете использовать классическую обрезанную пластиковую бутылку рядом.

При весе в сборе 12 кг новый наждак не вибрирует на рабочих оборотах – значит, производитель не сэкономил на балансировке ротора, посадки под переходники и сами переходники на круги проточены соосно, а круги однородны по плотности. Это внушает доверие, но ведь и само точило не назовешь дешевым – не уступающие по мощности «руссо-китайцы» есть и раза в два подешевле.

Основные плюсы:

  • Качество изготовления
  • Комплектация

Минусы:

  • Достаточно быстрый нагрев двигателя

9.6 / 10

Рейтинг

Отзывы

Отличное точило - хороший и мощный наждак, в работе очень удобен. Упоры с усилителями, а не просто согнуты из жестянки.

Кратон BG 560/200

3 350

Точило имеет довольно приличную мощность в 560 Вт, что позволило производителю применить 200-миллиметровые круги с посадкой на 32 мм. Сам вал у наждака – 16-миллиметровый, так что при желании с него можно снять переходники под 32 мм и поставить круги с другой посадкой.

Немал и вес – 13 кг, это для наждака никогда не бывает лишним: вибрации при работе неизбежны, даже если новые круги сбалансированы идеально. Дисбаланс все равно возникнет по мере износа кругов, и здесь более тяжелый заточной станок будет иметь преимущество даже без крепления к жесткой станине на резиновых демпферах.

Главная проблема заточных станков, у которых круги соосны с электродвигателем – это плохое охлаждение самого мотора. Будь в нем принудительная вентиляция, она бы неизбежно затягивала абразивную пыль в себя. «Кратон» при работе ощутимо нагревается где-то через 15-20 минут, что именно для заточки вполне приемлемо. Конечно, подгонять по полчаса на нем детали какой-нибудь конструкции не получится, но так ведь это и не промышленный наждак. Если же учесть цену, то станок только получает плюсы к интересу.

Основные плюсы:

  • Тяжелый и прочный корпус
  • Неплохой крутящий момент на валу

Минусы:

  • Слабые подручники, выгнутые из листа

9.4 / 10

Рейтинг

Отзывы

Отличный точильный станок - после 150-ваттного точила совсем другое дело – не затыкается, если сильнее прижать стамеску к кругу. Трясется умеренно, и это с 200 кругами.

КАЛИБР ТЭ-175/400

2 700

По весу точильный станок «Калибр» уступает «Кратону» (10,3 кг против 13), так что стоит закрепить его на верстаке понадежнее. Меньше на 160 Вт и мощность, но это не так заметно – здесь используются круги диаметром 175 мм, из-за этого нагрузка на электродвигатель при заточке с равным усилием прижима меньше. Посадка кругов – 32 мм на переходнике, диаметр самого вала 12,7 мм.

В плюсы «Калибра» сразу зачислим распространенность: техника этой марки есть, наверно, в любом магазине электроинструмента. Качество китайцы за такие деньги предлагают вполне приличное, благо конструкция у наждака проще не придумаешь.

Однако традиционно стоит посетовать на подручники – хлипкие согнутые уголки из низкоуглеродистой стали при случайном заклинивании затачиваемого инструмента под кругом, скорее всего, согнутся.

Основные плюсы:

  • Выгодная цена
  • Неплохая мощность

Минусы:

  • Великоваты вибрации на штатных кругах

9.0 / 10

Рейтинг

Отзывы

Для дома - хорошее точило. Для «иногда поточить» его хватает, а дорогой наждак для этого не вижу смысла брать.

ВИХРЬ ТС-400

3 390

В нашем сегодняшнем рейтинге лучших точильных станков это самый маломощный универсальный заточной станок, что особенно хорошо чувствуется с учетом того, что завод установил 200-миллиметровые круги (причем с посадкой 16 мм, учтите при выборе!). Но у 400 ватт мощности есть и плюс – греется станок заметно медленнее, чем более мощные модели с сопоставимым количеством «чугуния» (весит «Вихрь» 9,2 кг). Так что с ним можно будет проработать и до получаса, сделав небольшой перекур минут на 5 посреди работы, но не забывая при этом, что излишне сильно прижимать инструмент к кругу нельзя.

Справедливости ради заметим, что автор неизбежно пристрастен – сказывается былой опыт работы на ДИП-500 и заточки инструмента соответствующих габаритов, после этого любой настольный наждак станет казаться маломощным.

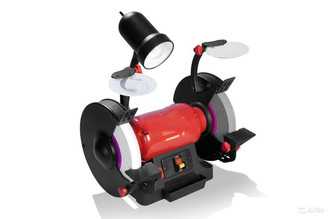

Производитель установил на станке подсветку, но, честно говоря, она весьма груба – примитивный плафон оставляет половину лампы открытой, так что его приходится наклонять низко, чтобы избежать «засветки» своих глаз. Вероятность разбить лампу при этом возрастает. Правда, встречается и комплектация со светодиодами – этот вариант гораздо лучше, чем с обычной лампой накаливания.

Основные плюсы:

  • Минимум вибраций со штатными кругами
  • Низкая цена для наждака с подсветкой

Минусы:

  • Для 200-мм кругов мотор слабоват
  • Нет переходников под посадку 32 мм

8.4 / 10

Рейтинг

Отзывы

Наждак как наждак, недорогой, есть подсветка. Для гаража нормальный выбор.

Лучшие станки для заточки сверл, ножей и ножниц

Диолд МЗС-02

2 900

200-ваттный станочек компактен, легок (вес – 1,9 кг) и очень даже универсален: производитель предусмотрел в нем возможность точить не только сверла, но и ножи, ножницы и даже тонкие топоры.

Двигатель применен коллекторный, высокооборотный, из-за этого уровень шума при работе приличный. Зато это компенсируется высоким крутящим моментом на рабочих поверхностях кругов, так как они соединены с мотором через понижающий редуктор на бесшумном зубчатом ремне. К тому же вынос мотора в сторону от абразива позволил разместить на его роторе крыльчатку охлаждения.

Так… а как этим пользоваться? Проще всего разобраться с вертикальной прорезью слева – да, в нее действительно вставляются ножи. В горизонтальную прорезь левее от нее – ножницы. Здесь достаточно пару раз потренироваться, чтобы в дальнейшем точить весь этот инструмент спокойно. А вот со сверлами «методом тыка» уже не получится – хвостовик зажимается в боковую цангу (этот тот самый непонятный черный набалдашник), само сверло при этом поджимается двумя «лапками» (ими управляет рычаг, похожий на лепесток) и упором до нужного вылета… А сама заточка происходит совсем в другой стороне, так что вынимаем цангу и вставляем ее в наклонный порт с откидной крышкой. На словах выглядит непонятно, но на практике действительно быстро и удобно.

Тогда в чем зарылось «но»? Оно же обязательно должно быть – и, увы, действительно есть. Все шлифовальные круги, установленные внутри станка – нестандартные, причем и по размеру, и по посадке.

Основные плюсы:

  • Удобство и скорость работы
  • Не требует подстроек и регулировок, кроме тех, что делаются для установки сверла в цанге

Минусы:

  • Высокий уровень шума из-за коллекторного двигателя
  • Нестандартные круги

9.1 / 10

Рейтинг

Отзывы

Лучшее точило для дома – почти все потребности по заточке покрывает один станок, и позволяет работать без особых навыков!

Основные плюсы:

  • Заточка стамесок с произвольным углом резания
  • Регулировка углов заточки сверл

Минусы:

  • Низкая мощность и производительность работы

8.8 / 10

Рейтинг

Отзывы

Интересное точило, и при этом достаточно дешевое, чтобы купить в порядке эксперимента.

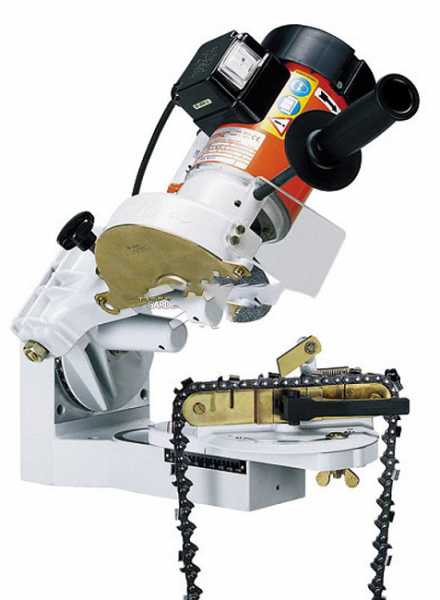

Лучшие станки для заточки цепей

Вихрь СЗЦ-200

2 000

Недорогой и при этом хороший и практичный заточной станок с двигателем мощностью 200 Вт. В нем использован 100-миллиметровый круг, который раскручивается до 6000 об/мин, так что можно рассчитывать и на хорошую скорость заточки.

Станина – широкая и прочная, это облегчает работу в сравнении с маломощными легкими станочками типа Champion С2000, которые того и гляди кувырнутся со стола при опускании головки. К тому же по ее краям предусмотрены отверстия для жесткого крепления к верстаку.

Круг оснащен защитным полукожухом и регулируемым стеклом, так что можно не бояться разлета искр в свою сторону при работе. Станок оснащен регулируемым ограничителем хода круга, не позволяющим ему врезаться в тело звена цепи, а крепление цепи может надежно зафиксировать ее с нужным углом поворота.

Работать просто – мощности мотора хватает, чтобы заточить зуб за один наклон, так что дольше придется крутить фиксатор звена, продвигая цепь по кругу. Правда, шум при работе приличный – сказывается использование коллекторного двигателя.

Основные плюсы:

  • Производительность
  • Достаточно продуманная конструкция

Минусы:

  • Высокий уровень шума

9.6 / 10

Рейтинг

Отзывы

Станок достаточно дешевый, чтобы купить для себя и время от времени перетачивать цепи. Работает быстро, точит хорошо.

Как выбрать хороший заточной станок?

Если говорить об обычном точиле, официально – об «универсальном заточном станке», то здесь в первую очередь нам важны диаметр кругов и мощность электродвигателя. Связано это с тем, что у настольных моделей конструкция, по сути, одна и та же – круги ставятся на ротор асинхронного двигателя, сравнительно тихоходного и не отличающегося крутящим моментом. Поэтому на кругах малого диаметра скорость резания (линейная скорость, с которой поверхность круга движется относительно кромки инструмента) будет невелика, а при попытке увеличить прижим маломощный двигатель начнет терять обороты.

Для специализированных же станков не менее важны и эргономика, и функциональность (если точила «все на одно лицо», то здесь есть много вариантов конструкции). Стоит ознакомиться с мнениями людей, уже купивших заинтересовавший станок – так лучше всего можно узнать, каков он в деле.

Удачной покупки!

Обновлено: 16.04.2019

www.expertcen.ru

Какой настольный точильный (заточной) станок лучше?

Содержание

Универсальные заточные станки промышленные и бытовые в большинстве случаев применяются для заточки своими руками всевозможных столярных изделий.

Мини-заточый станок Oregon

Бытовые мини-заточные агрегаты для дома, например универсальный настольный заточной станок для плоских ножей, может работать с ножами рубанков, полотнами стамесок и резцами по дереву.

Кроме того самодельный заточный станок может применяться для заточки коньков, а еще с его помощью можно заточить топор.

Разновидности заточных станков

Заточные станки, представленные в виде инструментального приспособления для обработки могут использовать конус или камень.

Читайте также: как устроен камнерезный станок?

Многоцелевой самодельный заточной мини-станок (гриндер) может использоваться в рамках цеха или дома, а при больших объемах работ рациональней задействовать промышленные агрегаты.

Универсальные заточные станки, использующие для обработки абразивные круги (камни) или конус могут быть предназначены для обработки:

  • сверл;
  • фрез;
  • дисковых пил;
  • ножей;
  • ленточных пил;
  • резцов.

Заточные станки для сверл могут использоваться в условиях цеха или дома. Его камень позволяет выполнять обработку небольших инструментов (лезвий, резцов, сверл).

Некоторые универсальные модификации позволяют наточить топор или применятся для обработки кромок коньков.

Читайте также о видах и особенностях заточных станков Энергомаш.

Самодельный точильный мини-станок (гриндер), оснащенный ручной регулировкой позволяет своими руками проводить работу с инструментами небольшого диаметра в 3-18 см.

Самодельный заточный станок

В процессе профессионалы рекомендуют использовать смазывательно-охлаждающую жидкость (сож).

Сож позволяет достигнуть высокого качества обработки кромки коньков, сож также можно применять в тех случаях, когда затачивается топор. Такой самодельный точильный станок с регулировкой может использоваться для сверл спиралевидного или перьевого типа.

Конус рабочего элемента гарантирует нужный угол получаемого края лезвия. Самодельный заточный станок для фрез настольный, используя сож, помогает своими руками производить профессиональную заточку.

Плоские ножи, например, лезвия коньков можно обрабатывать с применением агрегата Tormek  t7, также для этой операции можно выбрать многоцелевой гриндер  Kolner kbg 200 370m.

Рабочий камень агрегата Kolner kbg 200 370m, как и устройств Tormek  t7 позволяет благодаря высокому количеству оборотов обработать дома не только топор или поверхность коньков, но и цилиндрические, сферические, овальные или аркоподобные формы.

Калибр детали, которую обрабатывает камень агрегата Kolner kbg 200 370m, устройства Tormek  t7 или станка 3в642 может колебаться от 2 да 28 см.

Шлифовально-точильный станок мини-конфигурации с нанесенным на конус сож способствует тому, что своими руками производится заточка фрез плоского типа.

Устройства для заточки дисковых пил своими руками по дереву отличаются по своему функционалу от аналогов 3в642 или Tormek  t7.

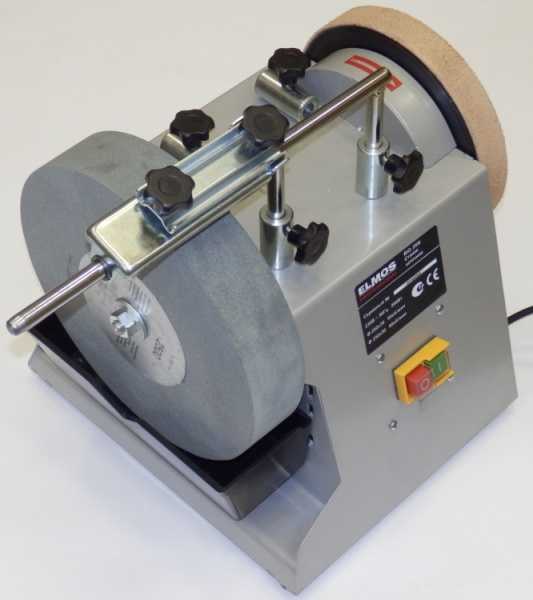

Устройство Tormek t7

Абразив (конус) таких мини-агрегатов покрыт алмазным напылением. Такие камни, производят обработку под углом от 0 до 30 ⁰с максимальным количеством оборотов до 2000 в мин.

Выбор модификации позволяет выполнить процесс в ручном или автоматическом режиме. При этом калибр, которым обладает конус, позволяет своими руками дома обработать переднюю и заднюю кромку каждого зубца пилы по дереву.

Как и распространенные модификации Tormek  t7, представленный универсальный агрегат позволяет сделать острее лезвия не только пилы по дереву, но и ленточной пилы.

Гриндер может иметь программное управление как на токарном станке, это помогает произвести выбор режимов и количество оборотов.
к меню ↑

Устройство и принцип работы

Точильный станок Tormek  t7, многоцелевой агрегат 3в642 и прочие подобные элементы круги который в диаметре составляют 200 мм, оснащены электродвигателями.

Перед тем, как используя схему сделать, подобное устройство своими руками, необходимо учесть нюансы устройства шлифовально-точильного станка.

Читайте также: разновидности точильно-шлифовальных станков.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Ось электродвигателя модели 3в642 установлена со смещением в правую сторону на несколько градусов. Эта особенность помогает наточить своими руками топор или пилу по дереву быстро и с хорошим результатом.

На вал электродвигателя устройства 3в642 или Tormek  t7 крепится шлифовально-заточный конус или абразивные круги. Поперечная подача происходит за счет узла, на котором размещены камни (абразивные круги).

Если нужно своими руками сделать устройство, аналогичное 3в642 или Tormek  t7, то в первую очередь нужно выбрать калибр камня, которым будут отличаться круги и конус. Также важно учитывать, что поперечная подача движения проводится во время работы узла.

Универсальный заточный станок 3 v 642

Узел, как на токарном, так и на шлифовально-точильном агрегате располагается на направляющей. Шлифовально-точильный станок функционирует посредством червячной передачи, расположенной на станине.

Держатель многоцелевой шлифовально-заточной машины для дома 3в642 имеет рукоятку. Для того чтобы настольный гриндер 3в642 корректно произвел обработку зубцов пилы по дереву или лезвий коньков используется специальная приставка, крепящаяся рядом с держателем.

Стоит иметь в виду, что перед тем, как выбрать настольный аппарат для дома, обратить внимание нужно не только на количество оборотов ,но и на специальный подручник.

Он позволит работать со всевозможными слесарными инструментами – сверлами или резцами, также с его помощью дома можно заточить топор.

Читайте также: назначение и сфера применения токарного станка ТШ-3.

к меню ↑

Как пользоваться заточным станком

Классификация типов работ на токарном или заточном агрегате имеет несколько позиций:

  • с держателем;
  • с приставкой обработки по радиусу;
  • с подручником.

Первый вариант позволяет выбрать для обработки инструменты, предназначенные для работы с деревом – рубанки, долота, стамески и т.д. Также рекомендуется использовать в процессе нужное количество сож.

Перед тем, как сделать выбор режима работы и задать нужное количество оборотов, нужно ползун машины установить в крайнее левое положение.

После этого крепится шлифовально-заточный конус. П-образная скоба и зажимные винты устанавливаются с ориентировкой на калибр детали. Сделать это нужно у кромки, обеспечивающей съем отработанной фаски.

Для того чтобы заточить топор или кромку коньков, необходимо разместить скобы параллельно оси, на которой крепится конус.

При этом круги могут размещаться с промежутком в 2-3 мм. Далее поворачивается выключатель и шлифовально-абразивные круги приходят в движение. Далее оператор машины для заточки коньков может регулировать количество оборотов.

Для этого постепенно вращается поперечная передача, а кромка инструмента, которым обрабатывается топор, подводится так, чтобы обеспечить легкое касание.

Шлифовальный круг

Шлифовально-абразивные круги начинают перемещаться вдоль лезвий коньков или другой детали. Далее выполняется 2-3 продольных перемещения по лезвиям коньков, в процессе чего шлифовально-абразивные круги отодвигаются в изначальную позицию.

Не следует также забывать о периодическом применении сож в котором нуждается заточной станок для плоских ножей. При проведении радиусных заточек использоваться специальная приставка, помогающая получить сферическую фаску на кромке детали.

Перед началом действия по необходимости нужно сделать выбор такого значения как калибр круга. После того, как выбор произведен, нужно освободить ползун и отсоединить скобы прижимного типа.

Несмотря на сложности работы такой агрегат более эффективен, чем одноразовый ручной заточник.

Как пользоваться заточным станком (видео)


к меню ↑

Популярные модели, технические характеристики

Наиболее популярными и востребованными моделями сейчас являются  Tormek  t7,  Kolner kbg 200 370m и универсальный гриндер 3в642.

Модель Kolner может использовать камни (круги) с диаметром до 200 мм, имеет два модуля вращения и скорость вращения диска до 2900 об/мин. При весе в 11 кг мощность двигателя агрегата может достигать 370 Вт, а модули вращения лежат соосно.

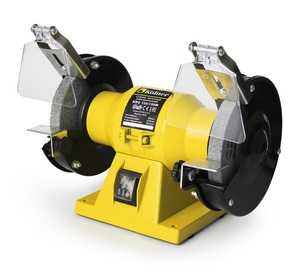

Станок Kolner kbg 200

Используя сож машина может произвести заточу топора буквально за 2-3 минуты. Модель Tormek оснащена 200 ваттным мотором, способным обеспечивать скорость вращения диска до 90 об/мин.

Отличается низким уровнем шума и высоким эксплуатационным ресурсом. В базовой комплектации имеются оригинальные круги с диаметром в 200 мм. Универсальный 3в642 может взаимодействовать с деталями диаметром до 250 мм и оснащен гидроагрегатом, подающим рабочий стол.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Для заточки

ostanke.ru

Станок для заточки ножей

Процесс затачивания ножа или любого инструмента не требует каких-либо выдающихся навыков или знания особых движений. В большинстве случаев заточка ножа, даже самого оригинального и дорогостоящего, может быть выполнена обычными абразивными брусками или точильными приспособлениями. Но при одном условии – необходимо стараться выполнять рекомендации специалистов, занимающихся заточкой инструмента в промышленных условиях.

Чем точить нож

На вопрос,как заточить нож, ответов может быть несколько:

  • Восстановить инструмент можно с помощью точильного бруска или комплекта трехгранных напильников с мелкой насечкой;
  • Использовать приспособление для заточки ножей. Основное отличие данного метода от предыдущего варианта заключается в том, что ложемент под лезвие позволяет выдерживать стабильный угол заточки кромки;
  • Использовать станок для заточки ножей.

Для обычных людей затачивание ножевых кромок является повседневным делом, и если существует выбор, использовать станок для заточки ножей своими руками или затачивать лезвие с ручной подгонкой режущей кромки в течение нескольких часов, то,видимо, здравый смысл выберет заточной станок.

Как правильно получить острую кромку кухонного ножа

Для любого инструмента существуют свои рекомендации для формирования острой кромки. Для кухонного ножа, как и любого другого,правильное затачивание получается только при соблюдении следующих условий:

  1. Движение абразивного бруска или другого инструмента начинается с наиболее острой и заканчивается тупой и малоценной частью лезвия, чаще всего со срединной части к острию клинка, с поворотом, как на схеме;
  2. В зависимости от толщины и формы лезвия существует свой оптимальный угол заточки. Для обычного кухонного варианта угол режущей кромки составляет 25о, соответственно, лезвие должно наклоняться над поверхностью бруска на 12-13о;
  3. Чтобы добиться эффективного затачивания режущей кромки, специалисты рекомендуют правильно подбирать тип и материал для затачивающего инструмента.

Движение и наклон лезвия относительно бруска не так очевидны, как могут показаться на первый взгляд. Чтобы правильно понять технику затачивания, можно воспользоваться видео про заточку ножей:

Лезвия из мягких и вязких сталей с низким содержанием хрома и углерода могут быть заточены напильником, в то же время очень быстро забивают поверхность абразивного бруска. Гибкие кованые лезвия необходимо фиксировать с помощью упора и затачивать бруском, скользящими движениями. Регулярное пользование бруском для заточки кухонных ножей приводит к засаливанию поверхности, которую приходится восстанавливать обдиркой.

Старое приспособление для затачивания кованых ножей изготавливалось в виде двух клиновидных брусков из мореного дуба. Бруски укладывались по обе стороны клинка так, чтобы свободной оставалась режущая кромка, «бутерброд» перетягивался бечевкой и обычным точильным камнем затачивался до остроты бритвы. Клинья из твердой древесины позволяли правильно направить брусок и получить необходимый угол заточки.

По приведенным рекомендациям выполняется ручная заточка ножей для рубанка. На толстое стекло наклеивается мелкозернистая наждачная шкурка, но устанавливается скошенной частью режущей кромки на поверхность абразива и затачивается круговыми движениями.

Более сложной получается заточка керамического ножа, вручную режущую кромку можно подправить надфилем с алмазным напылением, или использовать специальную шлифовальную пасту.

Домашние варианты заточки ножа

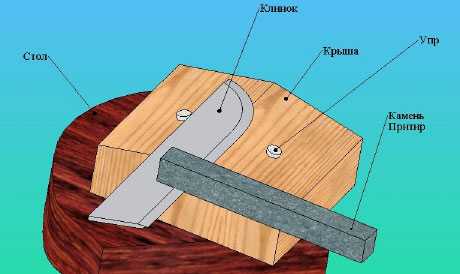

Простейшее приспособление для заточки ножей приведено на схеме. Для его изготовления потребуется брусок из твердой древесины, верхнюю плоскость которого затачивают под углом формирования режущей кромки. Такое решение помогает правильно удерживать угол обработки кромки. Чтобы затачивать лезвие было удобнее, для фиксации клинка в плоскость бруска можно завернуть пару саморезов.

Для заточки строгальных ножей можно собственноручно изготовить приспособление к точилу, изображенное на фото. Такое решение упрощает процесс и позволяет заточить лезвие максимально остро, но отсутствие механизации требует от мастера определенного навыка и сноровки.

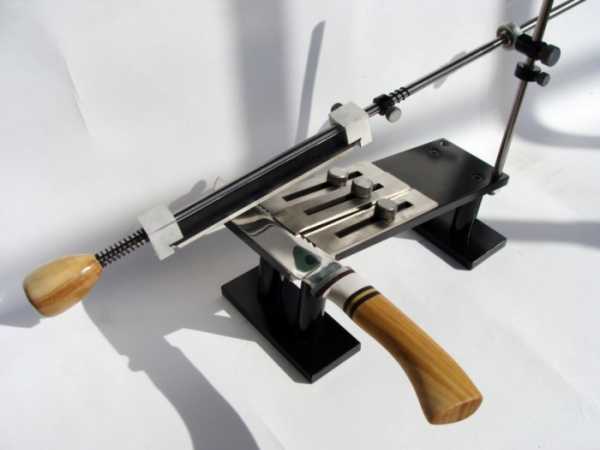

Приспособления и станки для правки и заточки ножей

Заточка ножей — занятие, безусловно, творческое и требующее большого терпения и сноровки. Но стоит ли тратить силы и время на решение задачи, с которой может успешно справиться специально сконструированный станок или приспособление для заточки ножей. Если для ножей, домашних инструментов, например, строгальных приспособлений, кухонных или разделочных клинков можно попытаться восстановить режущую кромку лезвия своими руками, то для промышленных объемов не помогут даже приспособления для затачивания. Потребуется мощный и производительный станок.

Станки для заточки лезвий разделочных ножей

Высшей формой острого ножевого лезвия являются не раритетные модели с хромированными лезвиями и рукоятками из редких пород дерева. Это скорее музейные экспонаты или их дешевая имитация. Образцом остроты лезвия считается разделочный или обвальный нож, которым по 12 часов в сутки разделывают сырое мясо и шкуры. Именно в таких условиях кромка кованого ножа из качественной стали тупится необычайно быстро.

Для небольших объемов разделочных работ затачивать ножевые лезвия можно на простых станках с автоматическим контролем угла режущей кромки.

Для разделочных участков мясоперерабатывающих предприятий чаще всего используют профессиональное оборудование KNECHT USK 160. Станок обладает высокой степенью универсальности, что позволяет выполнять заточку всего ассортимента режущего инструмента, от филейных лезвий до разделочных ножниц.

Станки для заточки режущих элементов столярного инструмента

Заточка ножей для деревообрабатывающих станков требует обязательного применения специализированного станочного оборудования. Если выполнить заточку относительно короткого лезвия домашнего ножа или ручного рубанка можно ручным способом с помощью простейшего приспособления, то длинные и острые лезвия фуганков и строгальных станков необходимо затачивать с использованием механического привода подачи заточного инструмента.

Если попытаться заточить инструмент своими руками на точильной чашке без опоры и направляющих салазок, на режущей кромке образуются участки с разным углом заточки. При обработке древесины это приводит к образованию неровной волнистой поверхности доски или массива.

Небольшие плоские ножевые лезвия можно затачивать на простом станке вертикального типа.

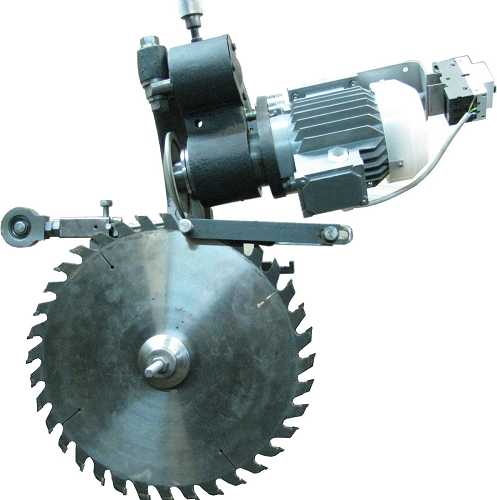

Дисковые пилы, как правило, затачивают на станках, оборудованных делителем и поворотным столом.

Универсальные заточные станки

В работе небольших столярных мастерских, деревообрабатывающих участков, ремонтных контор используются универсальные заточные станки, способные затачивать очень большой ассортимент режущих инструментов, в том числе выполнять заточку ножей для гильотины.

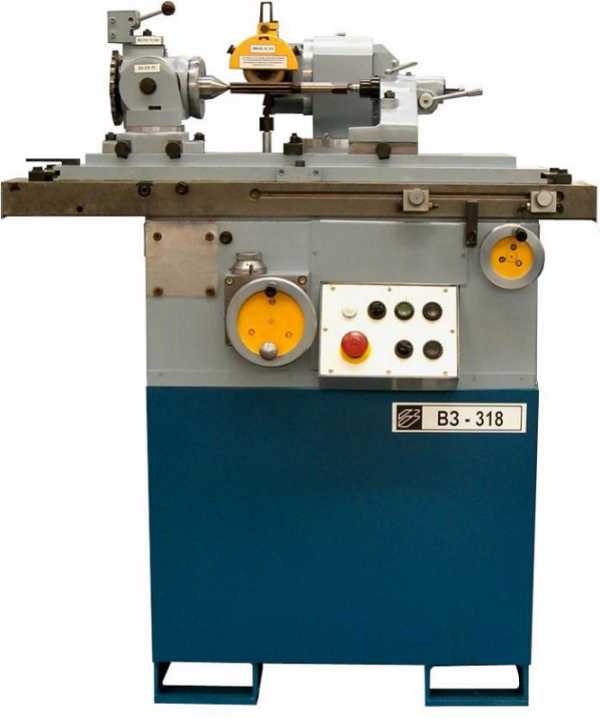

В качестве примера можно привести настольную модель станка ВЗ-319. Благодаря жесткой станине и правильно подобранным передаточным числам механического привода агрегат может затачивать практически любой инструмент, от лезвий рубанков до цилиндрических фрез.

Для домашних целей можно рекомендовать настольные варианты заточного станка- точила Тормек Т7. В комплекте к заточному агрегату идет огромное количество насадок и приспособлений, позволяющих затачивать любой домашний инструмент.

Заключение

Заточка ножей давно вышла из рамок ремесленного мастерства в разряд обычной механической операции. Большое количество всевозможных машинок и приспособлений, настольных станков и автоматов способны выполнять непростую работу в течение нескольких минут. Купленная один раз в жизни высококачественная точилка способна прослужить несколько десятилетий, избавив от проблем переточки ножевых лезвий.

bouw.ru

Универсальные заточные станки для фрез, сверл, инструмента

Работа с деревом, металлом, пластиком и другими материалами требует инструмента для резки. Ассортимент такой продукции включает в себя отдельные категории изделий по размерным, прочностным характеристикам. В процессе обработки режущие кромки теряют необходимые свойства, их регулярно приходится точить. Операция не сложная и за исключением отдельных специальных видов инструмента делается самостоятельно. Широкую популярность приобрел у мастеров различных специальностей универсальный заточной станок. С его помощью восстанавливают характеристики режущей кромки.

Универсальные заточные станки

Виды заточных станков

На рынке представлен широкий ассортимент изделий данного типа. Изготавливают станки и самостоятельно. Разделяют оборудование по конструктивным и эксплуатационным качествам, независимо от того, сделаны они своими руками или куплены в магазине. Универсальные заточные станки могут быть следующих видов:

  • механические устройства применяются в быту и для финишной правки режущей кромки. К станкам причисляют условно, поскольку используется физическая сила человека;
  • бытовые станки для заточки инструмента в домашних условиях. Имеют минимум функций и электродвигатель малой мощности;
  • полупрофессиональное оборудование. Достаточный запас мощности для длительной работы при значительных физических нагрузках. Комплектуются дополнительными приспособлениями для целевой обработки ножовок, цепей для бензопил, сверл, дисковых пил, фрез;
  • промышленные станки. Высокоточное оборудование, позволяющее делать заточку инструмента сложной конфигурации с заданными параметрами. На производстве широко применяются универсально-заточные станки с ЧПУ, повышающие производительность и качество выполняемых операций.

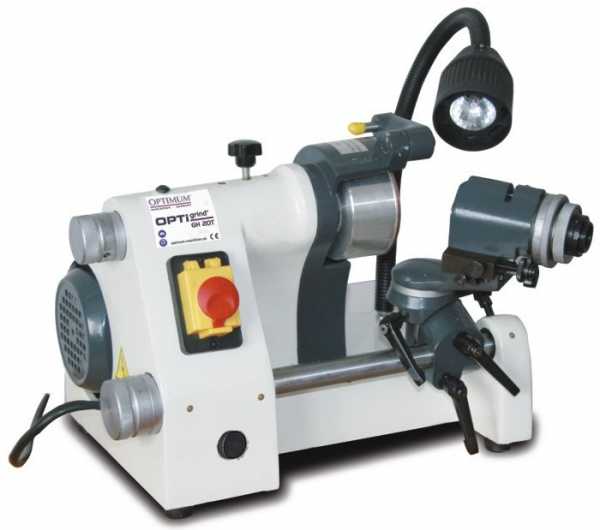

Промышленный универсальный заточной станок

Наиболее популярная модель для бытового использования — настольный заточной станок универсальный. Он дает возможность домашним мастерам поддерживать высокую работоспособность строительного инструмента, кухонной утвари, орудий для обработки земельного участка. Для промышленного использования выпускается более разнообразная продукция. Точность работ обусловлена габаритным корпусом, не реагирующим на вибрации, жесткостью конструкции, позволяющей обрабатывать режущую кромку с отклонением от номинала не более нескольких сотых долей миллиметра.

Для домашнего использования набор функций, который имеет бытовой заточной станок универсальный, достаточен.

На таком оборудовании можно быстро поправить затупившийся нож, ножницы, топор. Работает устройство от сети 220 В, и имеет мощность не перегружающую коммуникационные кабели. Следует соблюдать правила техники безопасности при выполнении любой операции:

  • перед включением проверить целостность кабеля, надежность фиксирующей шлифовально-абразивный камень гайки и прочность дополнительных приспособлений и опорного стола;
  • работать в защитных очках и соответствующей одежде;
  • не обрабатывать детали в безопорном положении на весу.

Предназначен универсальный заточной станок для заточки металлорежущего инструмента, и использовать его в других целях нельзя. Например, обрабатывать следующие материалы в домашних условиях настоятельно не рекомендуется:

  • стекло, фарфор, камни;
  • твердосплавные напайки;
  • пластики, резину, каучук, полимеры.

Настольный универсальный заточной станок

Выше перечисленные материалы допускается обрабатывать, но конфигурация оборудования для этого нужна не штатная, а специальная. Делаются эти операции подготовленными специалистами, знающими специфические особенности шлифовки, умеющими подобрать нужный абразивный, либо иной круг. На производстве сложные поверхности из композитов, стекла, фарфора обрабатывают специально предназначенными инструментами. Часто для соблюдения условий шлифовки используется универсально-заточной станок с ЧПУ.

Применяемые абразивные камни

Выбирая шлифовально-заточной универсальный станок, предполагаются виды предстоящих работ. Помимо конструктивных отличий эксплуатационные качества оборудования зависят от сменного инструмента. Ассортимент точильных кругов насчитывает большое количество наименований. Разделены они по следующим категориям:

  • диаметр круга;
  • тип абразивного вещества;
  • зернистость;
  • форма круга;
  • диаметр посадочного места на станке.

На домашних точилах применяются камни общего назначения из корундовых частиц. Они универсальны и с успехом используются для бытовых нужд. Настольный заточной станок комплектуется шлифовальным кругом и может при нерегулярном применении служить годами. При выходе из строя следует снять его с вала и проверить внутренний диаметр перед покупкой нового или уточнить размер в инструкции. Важно знать и наружные габариты, чтобы избежать риска приобретения неподходящего для конкретной модели круга. Популярные стандартные диаметры посадочного места, которые может иметь универсальный станок для заточки инструмента:

  • 10 мм — круг для заточки цепей, ножовочных полотен;
  • 20 мм — круг старого стандарта, но до сих пор выпускается специально для заточных станков;
  • 22 мм — стандарт широко использующийся в мире, в частности абразивные диски для «болгарки»;
  • 32 мм — распространенный диаметр для шлифовально-заточного оборудования.

Встречаются и другие стандарты, но реже. Для промышленного оборудования предполагается больший ассортимент, поскольку там применяются специальные отраслевые стандарты и перечень выполняемых работ гораздо объемнее. Универсальные станки для заточки режущего инструмента часто комплектуются переходными кольцами для адаптации к нужному диаметру.

Для определенных работ важна зернистость абразива. Крупные частицы хорошо использовать для первичной обработки и быстрого снятия значительной толщины металла. Но такие круги не подойдут, если используется заточной универсальный станок для фрез сложной формы, для сверл мелкого диаметра и шлифовально-полировочных работ. Мелкое абразивные частицы работают медленнее, но чистота обработанной поверхности существенно лучше. Используются такие круги для выведения точной режущей кромки токарных резцов, фрез сложной конфигурации.

В технологических производственных линиях широко используется автоматизация. Активно внедряется электронное управление и контроль над выполнением операций и в оборудовании широкого профиля. Полупрофессиональные универсальные станки для заточки все чаще оборудуются подобными устройствами. Они широко применяются:

  • в небольших производствах;
  • в автосервисах;
  • в ремесленном производстве;
  • в домашних мастерских частных предпринимателей.

Уважающий себя мастер практически любой специальности имеет хотя бы простенький универсальный станок для выполнения элементарных операций. Те же, кто подходит к вопросу ведения домашнего хозяйства серьезнее старается приобрести производительное и удобное оборудование с хорошим функционалом, набором абразивных кругов и дополнительными приспособлениями для заточки режущего инструмента.

Универсально-заточной станок модели PP-800F

В отдельную категорию выделены абразивы повышенной прочности. Применяются они для шлифовки инструмента с твердосплавными элементами. Широко применяется заточной универсальный станок с алмазным или эльборовым кругом для восстановления режущих дисков в деревообрабатывающей промышленности, производстве металлорежущих инструментов, например, фрез, сверл, резцов.

Технологии заточки и дополнительные приспособления

Шлифовально-заточное оборудование выполняет значительный перечень операций, от приведения в надлежащее состояние предметов домашнего обихода, до обработки деталей космических кораблей. Дополнительные приспособления значительно расширяют приемы обработки и повышают качество выполняемой работы. Относят к ним следующие элементы конструкции станка;

  • опорный стол или приставка. Самый простой и широко используемый способ удерживать обрабатываемую деталь в нужном положении. Из недостатков отмечается невозможность контролировать углы и размеры. Операция проводится исключительно под визуальным контролем;
  • подручник. Эволюция развития опорного стола. Может иметь направляющие и пазы с определенным шагом или углом. Позволяет обрабатывать деталь с заданными параметрами;
  • держатель. Приспособление может иметь подвижную часть, где прочно зафиксированная деталь движется по заданному направлению. Устройство, облегчающее процесс шлифовки и позволяющее достаточно точно контролировать некоторые размерные характеристики обрабатываемой заготовки;
  • Копир. Механическое приспособление, позаимствованное у токарного станка. Применяется для обработки деталей сложной формы по заранее выставленному шаблону;
  • ЧПУ. Процесс полностью автоматизирован. Деталь или абразивный круг движется строго по заданной траектории. Современные технологии позволяют программировать процессы на компьютерах общего пользования с помощью специальных программ и приложений.

Промышленный станок для заточки оборудован системой охлаждения. Это ускоряет проводимую операцию, не позволяя детали перегреваться. Жидкости, применяющиеся в оборудовании, обладают и смазывающим действием, отчего качество поверхности выше, чем при обработке сухим абразивом. В частности, станок для фрез промышленного назначения обязательно оборудуют подобным приспособлением. Режущая кромка должна отвечать строгим требованиям по точности формы и чистоте поверхности.

Важна геометрия и при заточке сверл. Добиться требуемых значений вручную практически невозможно. Проконтролировать углы и центровку визуально — недостижима задача. Широкой популярностью пользуются приспособления для заточки цепей бензопил. Стабильный спрос на устройства для восстановления ножовочных полотен. Все вышеперечисленные операции выполнить без дополнительных механизмов с необходимыми характеристиками и должного качества невозможно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Заточной станок

Инструменты с режущими рабочими кромками являются одними из самых распространенных для пользования в быту, ремонте и на производственных участках. Вследствие износа и истирания острая режущая кромка теряет способность рассекать обрабатываемый материал, поэтому периодически острие подправляют ручным бруском или используют заточной станок. Несмотря на внешнюю простоту, процедура восстановления режущей кромки инструмента является относительно сложной операций, поэтому даже опытные мастера предпочитают использовать специализированные заточные приспособления и станки.

Номенклатура заточного инструмента

На сегодняшний день альтернативы заточному процессу не существует. Еще не придумали химических или физических процессов, которые позволили бы свести заточные процедуры к простой технологической операции, с которой мог бы справиться даже ребенок. Поэтому в мире существует огромный парк, объединяющий разнообразные по конструкции заточные механические станки и автоматы, ручные приспособления, способные с максимальной точностью восстанавливать геометрию режущей кромки.

Наиболее распространенные конструкции заточных устройств:

  • Бытовые электрические мини станки для правки режущих кромок кухонных ножей и лезвий бытовой техники, для мясорубки или кофемолки;
  • Заточные станки и приспособления для восстановления домашнего плотницкого и столярного инструмента – стамесок, топоров, ножовочных полотен для порезки древесины, сверл, дисковых, ленточных и цепных пил для бензопилы;
  • Профессиональные и промышленные заточные станки и приспособления для обработки и восстановления режущих кромок слесарного и станкового металлообрабатывающего инструмента в больших объемах.

Как восстановить режущую кромку

Но дело не в затратах времени и сил. Выполнение правки кромки вручную с помощью напильника, надфиля или заточного бруска требует от исполнителя достаточно высокой квалификации, знания и понимания геометрии углов наклона режущей поверхности и умения правильно удалять металл. Заточные станки и приспособления дают возможность максимально упростить сложный процесс восстановления лезвия.

Технология заточки лезвий требует выполнения нескольких основных условий:

  1. Рабочая поверхность абразивного камня должна перемещаться вдоль обрабатываемой кромки под точно выставленным углом, с постоянной скоростью и усилием;
  2. В процессе заточки камень первоначально обрабатывает кромку под одним углом по всей длине, на доводочных этапах разные участки острия могут доводиться под разными углами;
  3. Система «обрабатываемое лезвие – абразивный камень или брусок» должна обладать максимальной жесткостью, поэтому заточные станки изготавливают с жесткими стальными рамами и подвижными суппортами.

При правке или переточке режущей кромки с помощью ручного приспособления или заточного станка используется правило: обрабатываемый инструмент жестко фиксируется в зажиме с установкой кромки под определенным углом, а абразивный камень перемещается вдоль обрабатываемой поверхности. При этом усилие давления инструмента на кромку должно быть строго дозированным.

Совет! Не используйте в качестве заточного приспособления режущий инструмент, рассчитанный на резку металла или выполнение шлифовальных работ.

Как правило, любители затачивают ножи, лезвия топоров и рубанков с помощью установленного на болгарке отрезного диска. В результате режущее жало перекаливают, и тем самым режущую кромку безвозвратно выводят из строя. Кроме того, попытки заточить долото, нож или сверло с помощью шлифовальной машины могут привести к тяжелой травме.

Как работает заточной настольный станок

Большинство заточных устройств и станков рассчитаны на обработку одного типа режущего инструмента. Кроме специализированной техники, применяют универсальные станки для заточки инструмента, но их используют для заточки режущих кромок индивидуальной формы или для простейших плоских лезвий ножей, гильотинных ножниц, столярного и деревообрабатывающего инструмента. Простой универсальный станок заточной стоит практически в каждом гараже – это двухкамневое электрическое точило. Более профессиональные варианты универсальных станков дооборудуются поворотными столами и ручным приводом.

Применение заточных станков экономически оправдано, когда есть необходимость в заточке большого количества однотипного инструмента. Например, если необходима заточка цепи для бензопилы. Ручной способ заточки или использования простейших заточных приспособлений позволяют восстановить режущую кромку всего на 30-40% при условии обработки всех звеньев цепи. Станок для заточки цепей профессионального качества позволяет восстановить 80-85 режущей способности цепной бензопилы.

Заточные системы и станки для домашней мастерской

Для любительских целей чаще всего покупают или изготавливают своими руками два типа домашних станков. К первой группе относят агрегат для правки сверл и плоского режущего инструмента, которого всегда полно в домашнем хозяйстве, начиная от кухонного ножа, заканчивая лезвием бензокосилки, топора или косы.

Вторая группа – станки для заточки цепей для бензопилы.

Заточка режущей кромки сверла является наиболее сложной и кропотливой из всех любительских операций по восстановлению режущего инструмента. В теории заточить сверло можно с помощью электрического точила с мелкозернистым абразивным камнем. Но на практике вручную необходимо выдержать три параметра режущей кромки сверла:

  • Угол наклона передней и задней поверхности режущей кромки;
  • Центральный угол между режущими кромками;
  • Величину центрующей линии сверла.

Удерживая сверло руками в подвешенном состоянии, придать точную геометрию обеим кромкам инструмента крайне сложно. Поэтому мастера слесарного и столярного дела предпочитают покупать готовый заточной агрегат, такой как Optimum DG20, или дооборудовать домашнее точило поворотным нониусом и столом.

Для восстановления плоских инструментов иногда приобретают вертикальные модели заточных станков, как на фото. Они удобны в обращении и позволят легко затачивать очень широкие и длинные режущие элементы для сельхозтехники.

Эксклюзивные модели ножей и аналогичные изделия затачивают только вручную на настольных станках. Особой сложностью такие устройства не отличаются, поэтому большинство моделей заточных приспособлений легко сделать своими руками. В этом случае материал заточного камня может стоить дороже, чем сам станок.

Вторым по популярности считается станок для заточки цепей. Обычную китайскую цепь для бензопилы можно заточить надфилем в специальном приспособлении, напоминающем слесарные тиски. Этого вполне достаточно, чтобы срезать пару деревьев. Для профессиональной бензопилы использование подобной цепи будет преступлением, так как тупая цепь перегреет и выведет из строя двигатель за полчаса работы. Качественную цепь необходимо точить только на специальном устройстве.

Конструктивно такой станок представляет собой станину, на которой подвешен качающийся электродвигатель с заточным кругом. Звенья цепи последовательно устанавливают по уровню в зажиме, и срезают переднюю и заднюю кромку зуба под необходимым углом.

Иногда возникает необходимость восстановить цепь бензопилы в полевых условиях. Электрический заточной стенд с собой не возьмешь, поэтому можно использовать ручной станок, как приведенный на фото.

Достаточно трудоемким получается процесс восстановления полотен ленточных пил. С помощью зубчатой ленты режут шпон или доску для вагонки. Затачивать вручную металлическую ленту, соединенную в кольцо, достаточно сложно. Поэтому используют заточной настольный станок с возможностью точного контроля углов наклона режущей кромки, как на фото.

Заточные системы станков полупромышленного применения

В промышленном производстве основным затачиваемым инструментом являются резцы и фрезы для металлообрабатывающего оборудования. Условия их работы при резке металла намного жестче и тяжелее, поэтому рабочая кромка изнашивается быстрее. Как правило, фреза или резец имеет твердосплавную вставку или пластинку, заточить которую вручную не получится. Кроме высокого качества, требуется высокая производительность заточных агрегатов.

Основной парк – это специализированные станки для конкретных моделей режущего инструмента. Универсальные системы используют только для доводочных операций и исправления брака.

Например, станок для резцов и концевых фрез требует использования абразивных камней чашевидной формы. Для снижения вибраций конструкция выполняется излишне массивной, и крепится на специальное основание из металла или бетона. Отличительной особенностью заточных промышленных станков является высокая точность формирования режущей кромки инструмента. На домашних или любительских конструкциях станков такой точности добиться практически невозможно.

Универсальный заточной станок выполняется по свободно консольной схеме.

Такой вариант станка позволяет заточить практически любую плоскую режущую кромку. Производительность подобного оборудования на порядок ниже специализированных агрегатов, но при этом его можно использовать в качестве шлифовального оборудования. Точность и качество заточки значительно уступает специальным станкам.

Заключение

По количеству моделей заточных станков эта группа оборудования считается наиболее многочисленной. Заточные устройства можно встретить практически в любой мастерской, СТО, ремонтной базе или даже на кухне. Острая режущая кромка инструмента требует профессионального подхода в любом деле, от производства мебели и сложного оборудования до нарезки и разделки мяса и рыбы.

bouw.ru

функциональные особенности заточного станка и их виды

В быту, а также на производственных участках и в ремонте обязательно наличие инструментов с рабочими режущими кромками, которые вследствие износа утрачивают способность разрезать обрабатывающий материал. Периодически острие необходимо подправлять.

Виды заточных инструментов

Сегодня заточному процессу альтернативы нет. Еще не придуманы такие физические или химические процессы, которые свели бы заточный процесс к обычной технологической процедуре. Поэтому имеется большое количество разнообразных механических заточных инструментов, различных конструкций, которые максимально точно восстанавливают режущую кромку. Наиболее распространены из них:

  • электрические бытовые мини-станки, используемые для правки режущей кромки кухонного ножа, лезвий кофемолки и мясорубки;
  • заточные приспособления для домашнего столярного и плотницкого инструмента — топоров, стамесок, сверл, ножовочных полотен, цепных и ленточных пил для бензопилы;
  • промышленное и профессиональное оборудование для восстановления режущей кромки станкового и слесарного металлообрабатывающего инструмента.

Функциональные особенности заточного оборудования

Для затачивания различных стальных изделий используют специальный станок. Он состоит из станины, с прикрепленным к ней электродвигателем. К валу двигателя прикреплен узел со шлифующим устройством. Перемещая узел вручную, можно произвести заточку детали в вертикальном и горизонтальном направлении.

Направляющая, расположенная на двухколонных частях, создает горизонтальную подачу. Ее движение происходит благодаря расположенной на станине передаче червячного типа. Конечная часть червячного вала оснащена устройством лимба, выполняющим движение шлифовального круга. Продольная передача выполняется вручную, перемещая затачиваемую деталь.

Следующая деталь станка для заточки — оправка. Она крепится на стойки. Узловой держатель фиксируется зажимами — винтами. Он имеет рукоятку, позволяющую проходить детали по станку.

Чтобы производить круговую заточку в оборудовании имеется отверстие, к которому прикреплена приставка, затачивающая ножи.

В способе заточки инструментов есть несколько принципиальных различий в соотношении с типом работы:

  • заточка с подручником;
  • радиусный вариант с приставкой;
  • заточка с применением удерживающего устройства.

Последний вариант предоставляет возможность обрабатывать плоское полотно с прямой кромкой. Этот аппарат включает наличие:

  • долот;
  • рубил;
  • металлических пластин фуганки;
  • рубанка ручного типа

Работа на заточном станке

Прежде чем начать работу, необходимо обратить внимание как расположен ползунок. Он должен находиться в левом крайнем положении. Далее детали закрепляются скобой в виде буквы «П». Кромка, снимающая фаску, должна быть расположена параллельно конца шлифовального круга. Промежуток между деталями 0,1−0,2 см.

Включив устройство, производят заточку. Важно обеспечить легкое соприкасание со шлифовальным кругом. При этом левой рукой вращают поперечную передачу, правой — перемещают деталь продольно. Деталь перемещают по конечной рабочей части круга для шлифовки.

Для заточки радиусного типа используют деталь приставки с наличием кромки режущего типа, обеспечивающую неординарную заточку на инструменте.

В случае заточки при помощи приставки, скобы прижима и винты фиксации отсоединяются. На центр станка устанавливается ось приставки и крепится винтом зажима. При правильной установке приставки она вращается свободно и легко. Далее фиксируется держатель, а ползун перемещают к середине шлифовального станка.

Технология заточки лезвия требует выполнения следующих основных условий:

  • рабочая поверхность абразивного камня должна двигаться вдоль обрабатываемой кромки с постоянным усилием и скоростью под точно поставленным углом;
  • камень в процессе заточки сначала обрабатывает кромку по всей длине под одним углом, после чего различные участки острия доводятся под различными углами;
  • заточные станки изготавливают с подвижными суппортами и стальными рамами. Они должны обладать максимальной жесткостью.

В случае переточки или правки режущей кромки с помощью станка или ручного приспособления, необходимо соблюдать правило: обрабатываемый инструмент должен быть жестко зафиксирован под определенным углом в зажиме с установкой, при этом абразивный камень должен перемещаться вдоль обрабатываемой поверхности. Кроме того, должно быть строго дозированным усилие давления инструмента на кромку.

Не стоит затачивать ножи, лезвия рубанков и топоров с помощью отрезного диска, установленного на болгарке. Режущее жало в процессе такой заточки может перекалиться, и режущая кромка безвозвратно выйдет из строя.

Преимущества использования станка

По сравнению с ручными устройствами заточные электромеханические имеют большое количество преимуществ:

  1. Возможность осуществления многих операций по заточке разного инструмента, не привлекая специалистов, самостоятельно.
  2. Длительный эксплуатационный срок. Станок можно использовать на протяжении 15 лет.
  3. Механизированный процесс заточки делает работу более легкой и быстрой.
  4. Благодаря простоте использования станка, даже непрофессионал может выполнять различные операции по шлифовке и заточке металлических деталей.
  5. Универсальные заточные станки отличаются эффективностью и производительностью.

Виды заточных устройств

Сфера использования заточных станков довольно широкая: в быту, в мастерских, на СТО, в промышленных крупных установках.

В зависимости от способа и предмета заточки станки подразделяют на специализированные и универсальные. Универсальные используют для заточки практически любого оборудования.

Универсальное заточное оборудование укомплектовано специальными приспособлениями, которые фиксируют и закрепляют инструменты. Этими станками шлифуют фрезы и развертки, фасонные резцы и плашки, зуборезные головки, резцы и червячные фрезы.

Заточный специализированный станок от универсального отличается способностью затачивать только однотипные детали. Это высокопроизводительное оборудование, не требующее постоянной замены элементов конструкции. Качество обработки деталей специализированных станков более точное. Такое заточное оборудование разделяют на станки для:

  • сверл;
  • ножей;
  • бензопил.

Заточные приспособления для бензопил бывают электрическими и ручными. При заточке на ручном станке есть возможность зафиксировать положение напильника. Благодаря этому зубья получаются острыми и одинакового размера.

tokar.guru

Станок для заточки сверл по металлу – бытовые устройства и приспособления + Видео

Для быстрого и качественного просверливания отверстий нужны острые сверла, которым свойственно со временем притупляться. Лучше всего этот инструмент оттачивает станок для заточки сверл. В домашних условиях можно также использовать специальные приспособления.

1 Виды заточных станков для сверл

Станок для заточки сверл – это автоматизированное оборудование узкой специализации, предназначенное только для оттачивания сверл. По сфере использования различают следующие виды этих устройств:

Рекомендуем ознакомиться

  • Промышленные – имеют большую мощность, на них затачивают различные сверла с диаметром от 20 мм и больше. Основное назначение такого оборудования – интенсивная работа на крупных предприятиях с высокой степенью профильной специализации. В промышленном оборудовании сверло затачивается в полностью или частично автоматическом режиме под нужным углом с помощью узла закрепления (специального зажима).
  • Бытовые – используются исключительно на небольшом производстве или в домашних условиях. Устройство этих станков отличается небольшой мощностью, компактностью и мобильностью. На них возможно затачивать сверла среднего и маленького размера, которые используются в быту чаще всего.

Бытовой станок для заточки сверл перед всеми прочими устройствами и приспособлениями, используемыми для восстановления остроты инструмента, обладает массой важных преимуществ, среди которых в первую очередь стоит отметить следующие:

  • работает от электрической сети со стандартным напряжением;
  • высокая степень производительности;
  • простота эксплуатации;
  • высокий уровень точности заточки и функциональности;
  • доступная цена, находящаяся в допустимых пределах возможностей любого домашнего мастера;
  • имеет небольшой вес и компактный размер;
  • удобная эргономичная система управления обеспечивает регулирование скорости и интенсивности заточки.

2 Виды бытовых станков для заточки сверл

Все бытовые станки рассчитаны на заточку спиральных сверл по металлу из быстрорежущей стали определенного, конструктивно заложенного в устройство оборудования, диапазона диаметров. На многих станках можно затачивать инструмент, оснащенный твердосплавными пластинами – для этого в комплекте поставляется или дополнительно докупается алмазный круг. Обычно их возможности предусматривают заточку сверл с углом конуса при вершине в диапазоне 90–140о по задней поверхности с выполнением затыловки и подточки режущей поперечной кромки. Но выпускаются также специализированные модификации для сверл по металлу:

  • левых;
  • с двухплоскостной затыловкой;
  • высокопроизводительных;
  • трехзубых;
  • других.

Наиболее удобны в домашней эксплуатации станки с универсальным патроном для зажимания сверл различного диаметра в пределах технически допустимого диапазона размеров, а также устройства, комплектующиеся набором съемных патронов, которые крепятся на корпусе самого станка и всегда под рукой.

Такое оборудование как правило оснащено окном, через которое можно наблюдать за центрированием сверла в рабочей зоне станка. В комплекте со станком идут стандартные принадлежности: эльборовые круги, комплект цанг, ключи, запасные детали. Также могут поставляться дополнительные принадлежности: алмазные круги, дополнительный набор цанг, светильник для рабочей зоны и другие. Наиболее известные типы подобных станков: Drill Doctor, GS и их китайские аналоги.

По диапазону размеров обрабатываемых сверл эти станки выпускают двух основных видов (с различными крайними значениями диаметров): от 2 мм до 13 мм и от 13 мм до 34 мм. Их недостатки: плохая заточка тонких сверл (точность станков не рассчитана на это) и невозможность оттачивания очень тонких. Для инструмента малых диаметров потребуется специальный станок для заточки сверл – например, ВЗ-389СП, предназначенный для заточки инструмента размером 0,4–4 мм и оснащенный для контроля за процессом оттачивания 30-кратным оптическим устройством.

3 Как правильно выбрать бытовой станок?

Прежде чем подбирать станок для заточки сверл необходимо определить для него будущий фронт работ, потому что при покупке требуется руководствоваться определенными эксплуатационными параметрами. Если устройство предполагается использовать в домашних условиях (к примеру, на даче или в гараже), то можно приобрести маломощную, недорогую модель – учитывая, что станок не будет эксплуатироваться постоянно, оборудование большой мощности будет совершенно ни к чему. Кроме того, промышленные устройства предназначены для затачивания сверл больших диаметров и потребляют гораздо большее, чем бытовые модели, количество электроэнергии.

При покупке станка следует обратить особое внимание на наличие специального регулятора, предназначенного для настройки вращения шпинделя. Такая опция позволит сделать работу максимально эффективной и безопасной.

Еще один немаловажный параметр – размер сверл, который должен определяться спектром предполагаемых работ. Выбираемый бытовой станок должен иметь достаточно низкий уровень производимого шума, особенно когда оборудование планируется использовать не в каком-то отдельном помещении, а непосредственно в жилой зоне.

Необходимо также обратить внимание на конструкцию приглянувшейся модели – лучше всего, если она будет максимально простой. В этом случае какая-либо поломка не доставит больших хлопот – не составит труда подыскать и приобрести нужную новую деталь и поставить ее вместо вышедшей из строя. Нельзя не отметить, что большинство зарубежных моделей в плане их технического обслуживания довольно дорогие, а найти нужную деталь на замену порой бывает непросто. И последняя рекомендация: выбирать станок для заточки сверл следует только в специализированных торговых точках и магазинах, где будет выдан гарантийный талон и технический паспорт.

4 Заводские станки и приспособления для заточки сверл

На предприятиях в некоторых случаях сверловщик затачивает сверла сам вручную на обычных заточных станках, которые оборудованы для этой цели специальным приспособлением. Для этого он предварительно должен изучить правила затачивания сверл и пройти специальные подготовительные курсы. Используемое приспособление для заточки сверл представляет из себя стальную конструкцию, оснащенную подвижным зажимом для сверла с регулируемым углом наклона относительно вращающегося шлифовального круга и имеющее крепление для фиксации на корпусе заточного станка.

Также нередки случаи, когда на предприятии при затачивании вручную на обычном заточном станке вовсе не используют никаких приспособлений. При этом сверло правой рукой держат за хвостовик, а левой – насколько возможно ближе к режущей части. Режущую кромку инструмента прижимают к боковой поверхности абразивного круга и одновременно правой рукой плавно покачивают сверло, стремясь добиться, чтобы задняя его поверхность приняла нужную форму и приобрела правильный наклон. Снимать металл нужно небольшими слоями, слабо прижимая инструмент к кругу. Надо следить, чтобы у сверла режущие кромки были одинаковой длины и имели одинаковые углы заточки.

Ошибки, допущенные во время ручной заточки, могут привести к следующим недостаткам сверла:

  • режущие кромки неравной длины;
  • углы, образуемые режущими кромками с осью инструмента, разные;
  • у поперечного лезвия односторонняя выточка.

В результате этих дефектов сверло будет:

  • бить;
  • неправильно, односторонне нагружаться на режущих кромках – может сломаться;
  • просверливать отверстия большего диаметра, чем само сверло.

После заточки у инструмента следует проверять для поперечной кромки ее ширину и правильность положения относительно режущих кромок, длину последних, угол: в плане φ, наклона поперечной кромки, задний угол α, двойной заточки φ1, при вершине 2φ. Для проверки всех этих параметров на предприятиях используют специальные шаблоны. Правильность расположения перемычки выясняют с помощью оптического прибора. На предприятиях в ряде случаев проверяют биение сверла – используют для этого специальное приспособление.

Сверла по металлу из быстрорежущих сталей затачивают на кругах для шлифования из электрокорунда белого и нормального на керамической связке зернистостью 16–40, твердостью СМ, а также на кругах из эльбора. При заточке инструмента, который оснащен твердосплавными пластинами, применяют круги для шлифования из синтетических алмазов, а также из зеленого карбида кремния зернистостью 16–40.

5 Приспособления для домашней заточки сверл

Не имея специального станка, в домашних условиях можно использовать для заточки сверл следующее оборудование:

  • обычный заточной станок;
  • электродрель;
  • самодельные аппараты для заточки.

Для использования простого заточного станка лучше приобрести специальное приспособление, потому что прежде, чем самостоятельно научиться правильно оттачивать инструмент без него, можно испортить не один десяток сверл. Это приспособление для заточки сверл имеет примерно такое же устройство, как и описанное выше промышленное. Есть варианты не с креплением на корпус станка, а с отдельной установкой на горизонтальную поверхность вблизи вращающегося шлифовального круга. Подобное приспособление может быть самодельным. Оно может быть выполнено из дерева: на его основании крепят брус с несколькими отверстиями под диаметр нужных сверл, просверленными под наклоном, обеспечивающем нужный угол заточки. Можно предусмотреть изменение наклона – угла заточки.

В случае с электродрелью используется специальная насадка для заточки сверл. К сожалению, в продаже попадаются только для заточки под углом 118о и только для размеров инструмента 3,5–10 мм (отечественные) и 2,5–10 мм (импортные). Причем и те, и другие только для дрелей с шейкой шпинделя диаметром 43 мм. В корпусе этих насадок есть 15 отверстий под сверла разных диаметров. Насадки комплектуются камнем, затачивающая поверхность которого расположена под определенным углом, и поводком для него, вставляемым в патрон дрели.

Изменив один раз длину поводка (укоротив его), насадку настраивают для работы с одной конкретной дрелью. Работают с ней следующим образом: поводок с камнем на конце вставляют в патрон дрели; насадку одевают на шпиндель и фиксируют винтом; запускают дрель и вставляют сверла в отверстие корпуса насадки соответствующего диаметра. Подобное приспособление тоже можно сделать самостоятельно. В самодельной насадке можно будет предусмотреть нужные углы заточки и диаметры инструмента.

Самодельные аппараты могут быть выполнены в виде обычных заточных станков. На них лучше сразу предусмотреть способ крепления и заточки сверл, чтобы не придумывать дополнительные приспособления для этого.

tutmet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
