Цифровые бинокли — Охотники.ру

Прежде чем говорить о конкретных моделях цифровых биноклей, давайте все же разберемся с областью их применения. Конечно же, это в первую очередь наблюдение за птицами и наземным зверьем — может доставить истинное удовольствие

Ведь цифровой бинокль позволяет рассматривать объекты, находящиеся на расстоянии порядка 1 км, как будто они находятся перед вами и, при необходимости, фотографировать их.

Широкие возможности здесь открываются и для любителей спортивных состязаний, ведь сидя на трибуне вдали от эпицентра страстей, можно сделать потрясающий кадр. Аналогично можно очутиться в гуще событий любого мероприятия, будь-то семейный или школьный праздник, концерт или даже военный парад. Понравится такое устройство и путешественникам, любые достопримечательности, даже находящиеся в пределах недосягаемости, можно легко сфотографировать. Ни одна частичка архитектурного ансамбля или складка одежды монарха не ускользнет от оптико-цифровой мощи цифрового бинокля. По идее, способов применения такого устройства существует много, и каждый может выбрать что-нибудь себе по душе.

VGA-камера плюс бинокль

Модельный ряд выпускаемых сегодня цифровых биноклей исчисляется сотнями моделей, и для более удобного восприятия мы условно разделим их на модели начального уровня и более продвинутые. Разумеется, в low-end секторе уже успели представить свои устройства многие производители, поэтому мы остановимся только на некоторых моделях, которые уже успели «засветиться» на бескрайних пределах нашей родины.

Возьмем, например, продукцию компании Meade — цифровой бинокль с длинным названием Capture View 8×22 Digital Camera Binoculars VGA Resolution. Это типичная модель начального уровня, обеспечивающая, как следует из названия, VGA разрешение (640х480 точек) для снимков и стоящая порядка 100 долларов (здесь и далее приведены цены производителя). Внешне это устройство представляет собой 8 Х 22 бинокль и вмонтированную в его корпус цифровую камеру. Поэтому разберем эти две составляющие по отдельности.

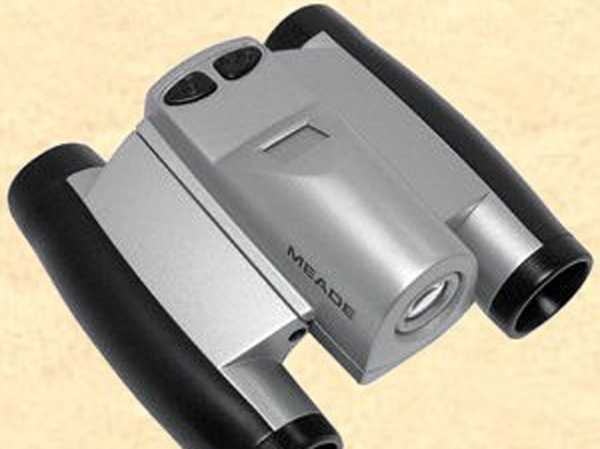

Capture View 8×22 Digital Camera Binoculars VGA Resolution

Достаточно компактный бинокль имеет диаметр объектива 22 мм и обеспечивает 8-кратное увеличение (используются roof-призмы). Просветленная оптика бинокля обеспечивает четкое и контрастное изображение. Оптимальный диапазон рабочих расстояний от 1,2 м до бесконечности, правда, при малых расстояниях фокусировка не обеспечивает достаточную резкость. Поэтому рекомендуется работать, начиная с 5 м.

Используемая цифровая камера с 0,3-мегапиксельной CMOS матрицей может сохранять снимки с максимальным разрешением 640 х 480 пикселей. Можно сохранять и с более низким разрешением (160 х 120) для экономии места, но следствием этого будет весьма низкое качество снимка. Местом для сохранения снимков служит внутренняя память объемом 16 Мб, в которой можно сохранить до 80 изображений или до 200 секунд видео.

Поскольку фокусное расстояние камеры составляет 400 мм (в эквиваленте для 35-мм пленки), то практически снимать такой камерой можно с расстояния не менее 15 м. Есть два режима съемки: при естественном и при искусственном свете. Все остальные параметры полностью автоматизированы, включая экспозицию и баланс белого, так что при съемке придется всецело положиться на камеру.

Управлять камерой несложно, поскольку для этой цели используются только две кнопки, расположенные на верхней части корпуса. Первая из них включает/выключает камеру, а также служит для выбора требуемого режима, вторая — подтверждает выбор и играет роль кнопки спуска затвора. Использовано любопытное техническое решение, — затвор срабатывает не при нажатии кнопки, а при ее отпускании. Это обеспечивает удобство при захвате в кадр объекта съемки и улучшает качество снимка за счет меньшего влияния дрожания рук.

Есть также небольшой монохромный дисплей, служащий для индикации состояния камеры, режима съемки, текущего разрешения и количества кадров. Для питания камеры используются 2 батарейки формата ААА, для экономии энергии которых предусмотрено автоматическое отключение камеры в случае отсутствия каких-либо действий в течение 30 секунд. Осталось добавить, что габариты цифрового бинокля составляют 104 х 112 х 64 мм при массе около 370 г.

Еще одним представителем цифровых биноклей начального уровня является Magpix B350. Несмотря на отличающийся дизайн, внутреннее наполнение весьма напоминает предыдущий экземпляр. Пожалуй, можно отметить большую информационную насыщенность дисплея (можно стереть все кадры сразу, а не только один, выбрать тип индикации количества кадров (количество снятых или оставшихся) и т.д.) и некоторую массивность, что в данном случае является положительным моментом, поскольку позволяет более уверенно использовать бинокль. Это тот редкий случай, когда миниатюрность могла бы стать недостатком.

Magpix B350

Правда, встроенной памяти у Magpix B350 всего лишь 8 Мб, что позволяет сохранить порядка 50 снимков в формате JPEG с разрешением 640 х 480 пикселей. Для передачи полученных снимков в компьютер используется интерфейс USB (кабель поставляется в комплекте). Поскольку цифровые бинокли не так широко распространены и драйвера для них может не оказаться в базе Windows, придется воспользоваться входящим в комплект компакт-диском. Также на нем можно найти программу для работы с изображениями Ulead PhotoExpress.
Профессиональные цифровые бинокли

Конечно, цифровые камеры с VGA разрешением сегодня кажутся раритетом, и их использование в составе цифрового бинокля может считать разумным при отсутствии специальных требований к качеству снимка. Скажем так, для бытовых потребностей они вполне подойдут. Если же нужно большее разрешение и лучшее качество, то в этом случае следует обратить внимание на более продвинутые модели, на которых мы сейчас и остановимся.

Так, в арсенале уже упоминавшейся компании Meade можно найти такие модели, например, цифровой бинокль Capture View 8×30 Digital Camera Binoculars 1.3 MP. Используемая в этом бинокле 1,3-мегапиксельная камера может показаться смешной с точки зрения современных цифровых камер, но при наличии практики и понимании принципов работы гибрида «бинокль-камера», фотографии получаются неплохие. Да и стоимость у нее подходящая — около 150 долларов.

Если же вам хочется большего, то тогда взгляните на бинокль CaptureView 8×42 w/LCD Screen 2.0 MP (стоимость 250 долларов). Помимо того, что при 8-кратном увеличении диаметр объектива бинокля составляет 42 мм и встроенная камера имеет матрицу на 2 мегапикселя, в этом бинокле есть цветной жидкокристаллический дисплей, который обладает функцией видоискателя. При его использовании процесс съемки очень напоминает аналогичный с обычной цифровой камерой, если, конечно, не обращать внимания на внешний вид устройства.

СaptureView 8×42 w/LCD Screen 2.0 MP

Кстати, о внешнем виде. Встречаются цифровые бинокли, в которых очертания собственно бинокля угадываются с трудом. Например, вот этот бинокль со звучным названием Carson Photoviewer Integrated Digital Camera/Binocular. Вполне симпатичный и компактный бинокль. Приличная оптика 8 Х 25 мм, да и 1,3-мегапиксельная камера удачно ее дополняет. Количество управляющих кнопок удвоилось, но все равно, выставить какие-либо параметры вручную невозможно, и установка экспозиции, и баланс белого автоматические. Жаль, что встроенной памяти у него маловато — только 8 Мб.

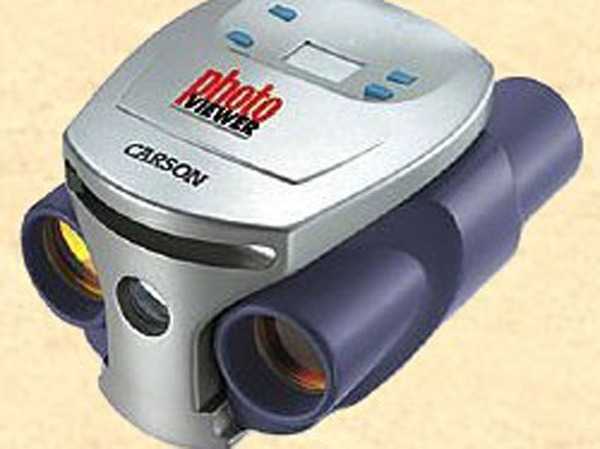

Carson Photoviewer Integrated Digital Camera/Binocular

Использование 8-кратного увеличения бинокля позволяет получать снимки на расстоянии почти до 1 км. Да-да, не удивляйтесь, это правда. Максимальным расстоянием для этого цифрового бинокля считается 914 м. На высокую цену устройства — 350 долларов — видимо, повлиял компактный дизайн.
Расширять возможности цифрового бинокля можно по-разному: некоторые бросаются в компактность, другие оснащают бинокли цветным дисплеем, а вот компания Celestron пошла другим путем, — она оснастила свое творение VistaPix 8x30SD слотом для карт памяти SD. Теперь понятие количества снимков стало бессмысленным — снимать можно до тех пор, пока есть свободные карты памяти. Технические характеристики этого 1.3-мегапиксельного бинокля схожи с аналогичными у вышеперечисленных устройств, поэтому упомяну только об отличительный чертах.

Во-первых, есть раздельная диоптрийная корректировка для каждого глаза. Кого эти проблемы волнуют, оценят по достоинству эту возможность. К тому же бинокль отличается совместимостью с огромным количеством операционных систем, например, он без проблем работает с Mac OS X, Win XP и Linux RedHat 9. Есть также и функция записи видео, причем запись ограничена лишь объемом свободной памяти на карте SD. Все операции с биноклем сопровождаются звуковыми сигналами, которые, при необходимости, можно отключить. Цена очень даже демократична — всего 160 долларов.
Pentax DB100 — не такой как все

Не секрет, что многие производители цифровых камер обратили свой взор на рынок цифровых биноклей. Так решила попробовать свои силы здесь небезызвестная Pentax с моделью Digibino DB100. Сразу оговорюсь, что этот цифровой бинокль самый дорогой в нашем обзоре (около 400 долларов), но он стоит того.

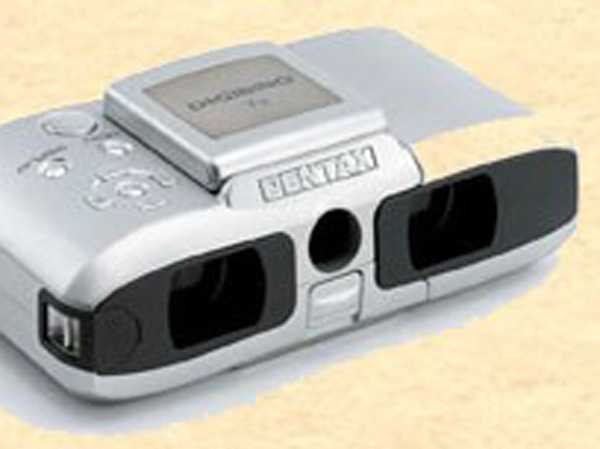

Pentax Digibino B100

Внешне DB100 выглядит очень элегантно и похож на современный театральный бинокль (вот вам еще одна область применения). Благо, по габаритам он вполне компактный (127 х 69 х 44 мм), а 7-кратное увеличение позволяет наблюдать все происходящее на сцене крупным планом даже с галерки. Используемый объектив цифровой камеры с фокусным расстоянием 280 мм (для 35-мм пленки) позволяет снимать объекты в диапазоне от 2 м до бесконечности, причем видимое поле изображения составляет порядка 50 градусов.

Несмотря на то, что используется только 0,8-мегапиксельная матрица, это CCD матрица с последовательным сканированием. Максимумом для снимка является разрешение 1024 х 768 пикселей. К преимуществам использования такой матрицы можно отнести съемку быстродвижущихся объектов, диапазон выдержек действительно впечатляет — от 1/8000 до 1/30 сек.

Изюминкой бинокля является превосходный 1,6-дюймовый цветной дисплей, изготовленный по технологии D-TFT. На нем можно удобно просматривать сделанные кадры, есть режим превью, отображающий до 9 снимков. 16 Мб встроенной памяти достаточно для сохранения порядка 100 изображений.

Встроенный дисплей упрощает работу с биноклем

Удобно организован и просмотр фотографий: если нет компьютера, то для этих целей вполне подойдет обычный телевизор. Встроенный видеовыход поддерживает стандарты NTSC и PAL. Любопытной может показаться и возможность серийной съемки со скоростью до 5 кадров в секунду (всего до 10 кадров). Параметры экспозиции DB100 устанавливает, как и предыдущие модели, полностью автоматически. В качестве источника энергии для камеры можно использовать две батарейки или пару аккумуляторов формата АА, либо один элемент CR-V3.

Плюсы и минусы цифровых биноклей

Что-то мы все о достоинствах говорим, давайте теперь упомянем и «темные» стороны цифровых биноклей и попытаемся определиться с их практической ценностью для нас.

Что касается чисто бинокля, то предлагаемые варианты (диаметр объектива от 22 до 42 мм и 7-8 кратное увеличение) являются вполне приемлемыми и подходят для многих случаев. Это неудивительно, ведь многие производители цифровых биноклей имеют весьма обширный модельный ряд обычных и специализированных биноклей. Так что в этом деле они совсем не новички.

Со встроенной цифровой камерой ситуация немного сложнее. Камеры с максимальным разрешением в 640 х 480 пикселей выступают, скорее, в роли довеска к биноклю. Такой гибрид для серьезных задач вряд ли подойдет: низкое качество снимков будет являться довольно серьезным препятствием. Оптика бинокля обеспечивает на входе камеры очень неплохие характеристики, но все сводится на нет использованием «дешевой» матрицы. Да и узкий динамический диапазон позволяет получить неплохие снимки только в условиях хорошей освещенности.

При использовании цифровой камеры с большим разрешением эта проблема не так заметна. Однако если попытаться сравнить снимки сделанные однотипными камерами (просто камерой и камерой, входящей в состав цифрового бинокля), то разница очевидна. Если присмотреться внимательно, то мелкие детали весьма отчетливо видно в бинокль, но они практически отсутствуют на снимке.

Еще один нюанс — поле зрения бинокля круглое, а матрица камеры прямоугольная, и порой весьма трудно правильно определить композицию снимка. Правда, при определенной практике эта проблема вполне решаема. Оптимальный вариант — бинокль с цветными ЖК-дисплеем, используемым в качестве видоискателя — так гораздо проще компоновать кадр.

Заметим, что при съемке на больших расстояниях важна неподвижность бинокля в момент съемки: если пытаться снимать «с рук», то зачастую получаются весьма плачевные результаты, сказывается дрожание рук. Поэтому лучше всего установить бинокль на штатив (резьбовое соединение предусмотрено только в более дорогих моделях) или на какую-нибудь твердую поверхность. В крайнем случае, можно опереться на что-либо, например, на стоящее поблизости дерево.

Как видно, цифровые бинокли обладают и определенными недостатками, но это ничуть не умаляет их практической ценности. Возможность запечатлеть объекты, находящиеся на расстоянии до километра, причем сразу в цифровом виде — такое под силу немногим устройствам, и если принимать во внимание ценовой фактор, то цифровой бинокль является самым оптимальным вариантом. Тем более что производители на достигнутом останавливаться не собираются и, возможно, в ближайшее время мы увидим улучшенные варианты этих устройств.

31 января 2012 в 00:10

www.ohotniki.ru

Военные бинокли российского производства

Самый популярный критерий классификации биноклей – их функция. В чем же особенность военных биноклей? Военные бинокли российского производства также имеют немало отличий от своих заграничных аналогов.

В силу специфики их применения акцент делается на функции, необходимые именно для военных целей. В первую очередь — это компактность. Она обеспечивается за счет использования Порро призм. Раньше использовалась Галилеевская схема, которая характеризуется большой светосилой, широким обзором и высокой кратностью изображения.

Главный недостаток такой схемы – большой размер, поэтому сейчас используется в подзорных трубах. Помимо небольшого размера такая замена оптических схем обеспечивает сохранение качества изображения.

Бинокль полевой военный обладает максимум десятикратным увеличением, однако увеличения в 6-8 раз для него будет вполне достаточно. Показатели выше утяжеляют конструкцию. Также немаловажен здесь угол обзора. Большое поле зрения обеспечивает своевременное обнаружение объектов на поле боя или в разведке. У военных биноклей оно, как правило, составляет 1000 м.

Яркость изображения, в том числе и в условиях минимальной освещенности, напрямую зависит от светосилы бинокля. Квадрат диаметра выходного зрачка и будет ее значением. Увеличение показателя выходного зрачка ведет к возрастанию светосилы. Минимальным приемлемым значением светосилы является 25. Для увеличения пропускной способности линз применяется просветление.

Существует центральная и раздельная фокусировка. Для военных моделей характерна вторая, т.к. возможность настройки каждого окуляра в отдельности упрощает конструкцию, увеличивает прочность бинокля и добавляет удобства в использовании.

Для эксплуатации в экстремальных условиях, таких как перепад температур или повышенная влажность, чтобы предотвратить запотевание стекол в корпусе бинокля применяется азотное заполнение. Есть модели с аргоновым заполнением для более длительной службы, но они, как правило, дороже. Для различных погодных условий линзы и призмы покрываются алюминиевым напылением.

С развитием технологий военные бинокли с дальномером стали обычным явлением. С его помощью можно определить размер объекта и расстояние до него. Наряду с дальномером в биноклях военного образца имеется встроенный компас для определения направления.

Какой бинокль выбрать?

Итак, с техническими характеристиками все ясно, обратимся теперь к стране-производителю. Военные бинокли российского производства резко выделяются на рынке своей дешевизной. Здесь закрадываются вполне обоснованные подозрения по поводу качества.

Действительно, оно несколько ниже, чем у западных аналогов. Они проигрывают в дизайне и являются более громоздкими. Но это вовсе не означает, что они являются неконкурентоспособными.

Лидерами в производстве качественных и недорогих моделей являются страны Азии, в частности Япония. Самые известные марки «Polar», «Vitacon», «Kamakura» и т.д. сочетают высокую функциональность, многослойное просветление и надежный противоударный корпус.

Среди европейских производителей биноклей выделяется Германия.

Почему же все-таки военные бинокли из России?

Военные бинокли производства России имеют свои преимущества. Во-первых, это их ценовая доступность вкупе с достойным качеством. Например, оптика в них используется исключительно из стекла, что повышает оптические характеристики биноклей. Замена стекла полимерами хоть и снижает габариты устройства, но в то же время делает его гораздо более уязвимым для суровых температурных условий.

Крупнейшие оптико-механические предприятия России находятся в Казани, Салавате, Сергиевом Посаде, Загорске. Они используют современные технологии и предлагают широкий ассортимент, а именно: военные бинокли с дальномером, с металлическим и прорезиненным корпусом, с использованием рубинового покрытия и т.д.

Наибольшей популярностью пользуются бинокли марки БПЦ от Казанского оптико-механического завода (КОМЗ). Эти модели предлагают два типа фокусировки, оптимальное увеличение и мобильность. Бинокль полевой военный от этого завода порадует вас своими функциями и надежностью.

Высокотехнологичное решение предлагает Загорский оптико-механический завод (ЗОМЗ). Бинокли оснащены стабилизацией изображения, технологией ночного видения, современной оптикой и т.д.

Особую ценность среди отечественных моделей имеют бинокли производства СССР. Они характеризуются качеством оптики, прочностью сборки и долговечностью. Однако они годятся разве что для любителей и охотников, чем для военных из-за устаревших технологий.





novoptic.ru

Назначение, основные характеристики и устройство биноклей. Порядок пользования ими

1. Назначение и типы биноклей

Бинокль является основным наблюдательным оптическим прибором для всех родов войск и предназначается для наблюдения за полем боя, отыскания и изучения целей, измерения горизонтальных и вертикальных углов и корректирования стрельбы.

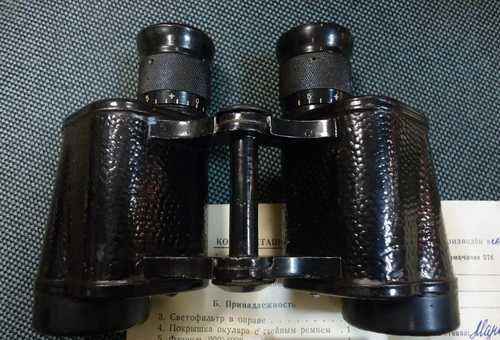

В эксплуатации находятся следующие призматические бинокли отечественного производства:

Бинокль с увеличением 6х и полем зрения 8°30; шифр бинокля Б-6 (Бинокль Б-6: 1 — шейный ремень; 2 — покрышка для окуляров)

Бинокль с увеличением 8х и полем зрения 8°30; шифр бинокля Б-8

Бинокль с увеличением 12х и полем зрения 6°; шифр бинокля Б-12

Бинокль с увеличением 15х и полем зрения 4°; шифр бинокля Б-15

Бинокль хранится в специальном футляре, внутри которого имеются гнезда для запасной окулярной раковины и — светофильтров (оранжевых или желто-зеленых стекол), надевающихся на окуляры.

В комплект биноклей Б-6, Б-8, Б-12 и Б-15 входят: Бинокль, Футляр с плечевым ремнем, Запасная окулярная раковина, Светофильтры в оправе (2 шт.), Покрышка окуляров с шейным ремнем, Салфетка фланелевая 200 х 200 мм.

Примечание. Могут встретиться бинокли, у которых есть кожаная петля для носки бинокля на пугобице.

2. Описание наружного вида биноклей

Каждый бинокль состоит из двух зрительных труб (монокуляров), соединенных между собой шарниром. Монокуляры соединены так, что при вращении вокруг шарнирной оси их оптические оси и ось шарнира всегда параллельны между собой.

Правый монокуляр состоит:
— из окулярной части;
— из правого корпуса с верхней и нижней крышками, верхним и нижним приливами для сборки шарнира и антабкой для крепления шейного ремня;
— из объективной части.

Левый монокуляр состоит из тех же частей и деталей, что и правый, но в нем нет «сетки». Снаружи на верхней левой крышке бинокля Б-6 выгравирована и заполнена специальным сплавом надпись: АУ (на некоторых УВП) 6X30.

Бинокли Б-6 последних выпусков надписи АУ не имеют, а на верхней левой крышке их выгравированы: 6X30, номер бинокля и марка завода .

Бинокли Б-8, Б-12 и Б-15 имеют соответственно следующую гравировку на верхних левых крышках: Б8Х30, Б12X42 и Б15X50. Первая цифра обозначает увеличение бинокля, а вторая — диаметр его объектива в миллиметрах.

Кроме того, на крышках этих биноклей также выгравированы номер бинокля, год его изготовления и марка завода.

Гравировка крышек заполняется цинковыми густотертыми белилами.

Шарнир состоит из наружной втулки, внутренней оси, верхнего диска с делениями, нижнего диска, верхнего и нижнего винтов шарнира и гайки шарнира.

3. Угломерная сетка

Угломерная сетка нанесена на плоскопараллельной стеклянной пластинке, которая помещена в правом монокуляре.

Цена большого деления сетки (между длинными соседними штрихами или между соседними крестами) равна 0-10; цена малого деления сетки (между длинными и короткими штрихами или между крестом и коротким штрихом) равна 0-05.

Разделив на глаз малое деление сетки на две части, углы можно измерять с точностью до двух-трех делений угломера.

С помощью угломерной сетки можно измерять углы в горизонтальной и вертикальной плоскостях.

Угломерную сетку, изображенную, имеют все бинокли; сетка биноклей Б-6 и Б-8 имеет угловое расстояние между крайними штрихами по горизонтали, равное 1-00, бинокля Б-12 — 0-80, а бинокля Б-15 — 0-60.
 
Устройство биноклей

Устройство бинокля Б-6:
1 — диоптрийное кольцо; 2-муфта; 3 — окулярная раковина; 4- верхний диск с делениями; 5 — винты шарнира; 6 — угломерная сетка; 7 — коллектив окуляра; 8 — основание окуляра; 9 — оправа глазной линзы; 10 и 11 — глазные линзы окуляра; 12 — стопор; 13 — обойма окуляра; 14 — зажимное кольцо; 15 — прижимное кольцо; 16 — оправа сетки; 17 -винт крышки; 18 и 26 — крышки корпуса; 19 и 23 — пружины; 20 — первая призма оборачивающей системы; 21 — резиновая обклейка; 22 — вторая призма оборачивающей системы; 24 — корпус монокуляра; 25 — обойма объектива; 27 — оправа объектива; 28 — эксцентриковое кольцо; 29-прижимное кольцо; 30 — колпак объектива; 31 — линзы объектива; 32 — колпачок нижней призмы; 33 и 39 — латунные шайбы; 34 и 36 — штифты; 35 — нижний диск; 37 — наружная ось шарнира; 38 — внутренняя ось шарнира; 40 — осевая гайка шарнира.

Устройство бинокля Б-8

Бинокль Б-8 по своему внутреннему устройству в основном аналогичен биноклю Б-6 последнего выпуска, у которого вместо наружной оси имеется втулка, отлитая как одно целое с правым корпусом.

Отличие бинокля Б-8 от бинокля Б-6 по внутреннему устройству состоит в том, что в нем применен другой окуляр, благодаря которому удалось получить 8х увеличение при том же поле зрения, что и у бинокля Б-6, равном 8°30.
1 — верхний диск; 2-шайба; 3 — винт; 4 — светофильтр в оправе; 5 — основание окуляра; 6 — крышка; 7 — пружина; 8 — сетка в оправе; 9 — первая призма оборачивающей системы; 10 — вторая призма оборачивающей системы; 11 — колпачок призмы; 12 — пружина; 13- обойма объектива; 14 — оправа объектива; 15 — эксцентриковое кольцо; 16 — зажимное кольцо; 17 — колпак объектива; 18 — объектив; 19 -крышка; 20 — правый корпус; 21 — резиновая обклейка; 22 — шайба; 23 — штифт; 24 — винт; 25 — нижний диск; 36 — ось шарнира; 27 — винт крышки; 28 — гайка шарнира.
В бинокле Б-8 применен сложный пятилинзовый окуляр.

Бинокль Б-6 (разрез правого монокуляра и шарнира)

Бинокль Б-8 (разрез правого монокуляра и шарнира)

Устройство бинокля Б-15

Бинокль Б-15 имеет внутреннее устройство в основном такое же, как и бинокль Б-8.

Конструкция бинокля

Б-15 отличается от конструкции бинокля Б-8 тем, что у него втулка заменена наружной осью, как в бинокле Б-6; обойма объектива имеет значительно большие размеры, чем в бинокле Б-8, и стопорится в корпусе стопором, глазная линза не закатана в оправу, а крепится зажимным кольцом в обойме окуляра.

Ввиду того что бинокль Б-15 имеет 15х увеличение, размеры оптических деталей у него увеличены, а сам бинокль имеет большие габариты, чем другие типы биноклей.

В бинокле Б-15 применен сложный пятилинзовый окуляр.

Конструкция Окуляра бинокля Б-15 аналогична конструкции окуляра бинокля Б-8, за исключением способа крепления глазной линзы, которая в бинокле Б-15 крепится зажимным кольцом.

Незащищенный магниевый сплав недостаточно стоек в отношении коррозии, поэтому все детали из магниевого сплава подвергаются специальной отделке, а внутренняя поверхность корпусов и крышек покрывается черной матовой эмалью. Крепежные детали (винты, стопоры, пружины) оцинкованы, а винты, кроме того, лакированы, так как из-за низких антикоррозионных свойств магниевого сплава недопустим его контакт со сталью.

Устройство бинокля Б-12

Бинокль Б-12 имеет внутреннее устройство в основном такое же, как и бинокль Б-15.

Конструкция бинокля Б-12 отличается от конструкции бинокля Б-15 только значительно меньшими размерами обоймы объектива, что уменьшает габариты бинокля и делает его более устойчивым к разъюстировке параллельности оптических осей. В бинокле применен сложный шестилинзовый окуляр.

Корпуса с призмами в бинокле Б-12 полностью заимствованы у бинокля Б-15. Бинокль Б-12 имеет большое увеличение (12х) при хорошем поле зрения (6°).

Конструкция окуляра бинокля Б-12 аналогична конструкции окуляра бинокля Б-15. В целях уменьшения веса бинокля Б-12 его детали, так же как и бинокля Б-15, изготовлены из магниевых и алюмомагниевых сплавов.

Бинокль имеет просветленные оптические детали, что обеспечивает большее светопропускание.

Задачи, решаемые с помощью бинокля

С помощью бинокля можно решать следующие задачи:

Измерять углы в горизонтальной и вертикальной плоскостях.

Определять дальности до местных предметов (целей), если известны их размеры (высота, ширина).

Корректировать стрельбу.

Измерение углов в горизонтальной и вертикальной плоскостях. Углы в горизонтальной плоскости измеряют с помощью горизонтального ряда штрихов угломерной сетки.

Если требуется измерить угол между двумя предметами, которые видны одновременно в поле зрения и не выходят за область штрихов угломерной сетки бинокля, то, отсчитав количество делений, укладывающихся между этими предметами, определяют угол в делениях угломера.

При малых угловых расстояния между двумя предметами (меньше 0-50) центр угломерной сетки всегда нужно совмещать с одним из предметов и число делений угломера отсчитывать до другого предмета.

При измерении отклонения разрыва от цели (местного предмета) центр сетки следует совмещать с центром разрыва, так как в противном случае угол будет измерен неточно или же разрыв будет упущен.

При угле между двумя предметами больше 0-50, но меньше 1-00 с одним из предметов совмещают крайний штрих угломерной сетки и отсчитывают угол до другого предмета.

Если измеряемый угол между двумя предметами больше 1-00 (на рис. мельница и елка), следует расстояние между предметами разбить на два участка, выбрав дополнительный предмет (на рис. указатель дорог).

Измерив углы между крайними предметами и дополнительным, суммируют их и получают угол между интересующими двумя предметами.

Измерение отклонения разрыва (Р) от цели (местного предмета)

Измерение угла больше 0-50

Измерение угла больше 1-00

Углы в вертикальной плоскости измеряют с помощью вертикального ряда штрихов угломерной сетки. Методика измерений углов между двумя предметами, лежащими в вертикальной плоскости, такая же, как и при пользовании горизонтальным рядом штрихов.

Определение дальности. Определить дальность до местного предмета (цели) с помощью угломерной сетки бинокля можно только в том случае, если известны размеры предмета (цели) или же размеры предмета, находящегося в непосредственной близости от цели.

Для определения дальности поступать следующим образом:

Измерить угол, под которым видна высота или ширина предмета (цели), в делениях угломера.

Число, выражающее размеры предмета (цели) в метрах, разделить на число делений угломера.

Полученное частное умножить на 1000. Результат и будет искомой дальностью в метрах.

Пример. Высота телеграфного столба равна 6 м. Виден столб под углом 0-03, Дальность до него будет

Размеры некоторых предметов (целей) следующие: средний рост человека 1,7 м; ширина головы человека в головном уборе 0,3 м; ширина в плечах человека, одетого в зимнюю одежду, 0,6 м; расстояние между соседними телеграфными столбами около 50 м; высота строевого леса 25 м.

Назначение, основные характеристики и устройство перископа разведчика. Порядок пользования им

Перископ-разведчик Тр-4 (вид сзади)

В Российских Вооруженных силах применяются оптические (призменные) перископы с различной перископичностью и различными оптическими характеристиками. Наиболее просты по устройству траншейные перископы-разведчики Тр-4 и Тр-8.

Перископ представляет собой металлическую трубу, в верхней части которой расположено закрытое наклонным стеклом входное отверстие с объективом. В нижней части трубы расположен окуляр. Труба внизу заканчивается полой рукояткой, которую наблюдатель может держать в руке во время наблюдения или закрепить на колышке, воткнув его в землю.

Входное отверстие перископа Тр-4, не имеющее защитного стекла, в походном положении закрывается поворотом защитного кожуха, надетого на корпус перископа.

Входное отверстие перископа Тр-8 закрыто наклонным защитным стеклом, служащим для устранения демаскирующих бликов. Окуляр перископа Тр-8 подгоняется по глазу так же, как при работе с биноклем. Измерение горизонтальных и вертикальных углов осуществляется по углоизмерительной сетке, помещенной в поле зрения перископа.

Однако и перископ не в состоянии полностью удовлетворить разведчиков, так как наблюдать через него можно лишь одним глазом. Вот почему, наряду с биноклями, на наблюдательном пункте имеется еще один, более совершенный оптический прибор – стереотруба, которая представляет собой комбинацию бинокля с перископом. Поэтому она имеет их достоинства и избавлена от их недостатков.

Назначение, основные характеристики и устройство стереотрубы. Порядок пользования ею

Стереотруба по своему устройству представляет как бы комбинацию двух перископов, скрепленных у основания на общей шарнирной оси. В войсках используются большая стереотруба и артиллерийская стереотруба.

Последняя отличается лишь некоторыми деталями конструкции и углоизмерительной сеткой. Большая стереотруба имеет десятикратное увеличение, поле зрения 5°, перископичность 325 мм, массу в рабочем положении 11,5 кг. Она обеспечивает точность измерения углов до 0-01.

Стереотруба является основным артиллерийским наблюдательным и углоизмерительным прибором. По сравнению с биноклем она обладает большим увеличением и большей стереоскопичностью.

Стереотрубы АСТ и БСТ предназначены для детального изучения местности, разведки целей и для наблюдения разрывов во время стрельбы. Кроме того, они служат для измерения горизонтальных и вертикальных углов, для измерения расстояний, а также для проведения топографической подготовки стрельбы.

Как и у бинокля, в стереотрубе есть объективы, окуляры и призмы. Лучи света в стереотрубе проходят по ломаной линии, отражаясь в призмах дважды на 90 градусов, что дает возможность наблюдать из-за укрытия.

Зрительные трубы вращаются вокруг общей шарнирной оси, благодаря чему обеспечивается параллельность оптических осей труб при любом их взаимном положении. Окуляры стереотрубы подвижные, с диоптрийными шкалами, как и у бинокля. Устанавливаются окуляры по глазам так же, как и при подгонке окуляров бинокля; входные отверстия при этом закрывают поочередно кожаными покрышками.

Поворот стереотрубы во время наблюдения и при измерении горизонтальных углов осуществляется при помощи барабана верхнего червячного механизма. Для быстрого поворота стереотрубы на любой горизонтальный угол червяк выключают из сцепления при помощи отводки, которую поворачивают до отказа с небольшим усилием, достаточным для того, чтобы удержать ее в отведенном положении.

Наблюдение в стереотрубу АСТ из-за ствола дерева (зрительные трубы разведены)

Тренога служит для установки на ней стереотрубы, что обеспечивает устойчивость прибора при пользовании им.

При разведенных трубах увеличивается пластичность и стереоскопичность прибора, что позволяет лучше оценивать взаимное расположение предметов по глубине, при сведенных трубах достигается наибольшая перископичность. Поле зрения у стереотрубы небольшое: всего 5,5 градуса. Зато увеличение стереотрубы десятикратное, то есть больше, чем у бинокля, которым обычно пользуются на наблюдательном пункте.

Несколько меньшее, чем у бинокля, поле зрения стереотрубы – 5 градусов, нельзя считать большим ее недостатком. Стереотруба после наведения ее в цель может быть неподвижно закреплена на треноге.

Следовательно, если наблюдение за целью временно будет прервано, а затем потребуется возобновить его, то уже не нужно снова разыскивать цель, то есть «ловить» ее в поле зрения прибора, как это приходится делать при наблюдении в бинокль. Кроме того, стереотрубу можно быстро поворачивать на любой угол вправо и влево и даже при малом поле зрения сразу охватывать наблюдением большой участок местности.

У стереотрубы, по сравнению с другими оптическими приборами, имеется еще одно преимущество: она обладает большей стереоскопичностью. В бинокле объективы расставлены в 2 раза шире, чем окуляры, и это повышает дальность стереоскопического зрения в 2 раза. У стереотрубы же, когда ее зрительные трубы сведены, расстояние между призмами превышает расстояние между окулярами в 3 раза, а когда эти трубы разведены – в 10 раз. Соответственно этому при наблюдении в стереотрубу во столько же раз повышается и дальность стереоскопического зрения. Стереотруба обладает еще одним важным преимуществом перед биноклем: с ее помощью можно более точно измерять углы. Основные правила ухода за приборами и сбережение их, а также нормальная эксплуатация и бережное обращение с ними должны строго соблюдаться каждым, кто связан по роду своей практической деятельности с приборами наблюдения.
