ГЛАВА 2 9-мм винтовка снайперская специальная ВСС «ВИНТОРЕЗ»
ГЛАВА 2 9-мм винтовка снайперская специальная ВСС «ВИНТОРЕЗ»
Усиление противоборства между Советским Союзом и Западом в семидесятых годах, расширение географии необъявленных войн и локальных военных конфликтов, которые велись практически на всех континентах, требовали для этой борьбы все новых и новых видов специальных вооружений. в том числе и для борьбы на малых расстояниях с живой силой противника, оснащенной средствами индивидуальной зашиты. Результатом подобного противостояния стало то, что уже в 1981 г. по заказу КГБ СССР и руководства войск специального назначения ГРУ ГШ Советской Армии в ЦНИИТОЧМАШ конструкторы П.И. Сердюков и В.Ф. Красников принялись за разработку специального комплекса бесшумного оружия, получившего индекс РГ-036 и специальных патронов. Проектирование этого комплекса началось с создания нового автоматного патрона, предназначенного для поражения живой силы противника в специфических условиях.
В новом оружии должны были сочетаться два несовместимых свойства: увеличенная пробивная способность пули при одновременном уменьшении уровня звука выстрела. Причем глушение выстрела могло быть достигнуто только с использованием глушителей и дозвуковой начальной скоростью. Вскоре был создан 7,62-мм автоматный патрон РГ-037 с уменьшенной начальной скоростью пули, сконструированный на базе гильзы патрона 5.45×39- Однако этот патрон не позволял уверенно поражать живую силу противника в противоосколочном бронежилете на дальности прямого выстрела 400 м. Поэтому конструкторы ЦНИИТОЧМАШ Н.В. Забелин и Л.C. Дворянинова проектируют на основе гильзы 7,62-мм автоматного патрона новый 9-мм снайперский патрон СИ-5 с тяжелой пулей массой 16,2 г (с дозвуковой начальной скоростью — 295 м/с). Патрон СП-5 обладал энергией, позволявшей гарантированно поражать живую силу в индивидуальных средствах защиты. Масса патрона СП-5 — 32,2 г. длина патрона — 56 мм, длина пули патрона — 36 мм.
В 1987 г. перестволенный под 9-мм патрон СП-5 новый образец специального оружия, созданный на основе РГ-03,69 и известный под условным наименованием тема «Винторез», принимают на вооружение частей спецназначения войск КГБ СССР и разведывательно-диверсионных частей Советских Вооруженных сил под обозначением «винтовка снайперская специальная» (ВСС) индекс 61129.
Новое оружие, являвшееся групповым средством скрытого нападения и защиты, предназначалось для поражения целей снайперским огнем в условиях, требующих ведения бесшумно-беспламенной стрельбы по открытой живой силе противника (уничтожение командного состава противника, его разведгрупп, наблюдателей и часовых), а также вывод из ст роя приборов наблюдения, элементов военной техники и уничтожение небронированной техники на дальностях до 400 м.
9-мм снайперская самозарядная винтовка ВСС.
9-мм снайперская специальная винтовка ВСС. Неполная разборка.
Винтовка ВСС состоит из: ствола со ствольной коробкой, глушителя с прицельными приспособлениями, приклада, заторной рамы с газовым поршнем, затвора, возвратного механизма, ударного механизма, спускового механизма, цевья, газовой трубки, крышки ствольной коробки и магазина.
Автоматика ВСС работает по принципу отвода пороховых газов из канала ствола. Запирание осуществляется при повороте затвора вокруг своей оси на 6 боевых упоров. Флажок предохранителя, выведенный на правую сторону ствольной коробки, одновременно с этим закрывает паз для рукоятки перезаряжания, предохраняя коробку от попадания внутрь пыли и грязи. Переводчик вида огня смонтирован внутри спусковой скобы, за спусковым крючком. При его горизонтальном перемещении вправо ведется одиночный огонь, а при перемещении влево — автоматическая стрельба. Рукоятка перезаряжания расположена с правой стороны ствольной коробки. Прицельные приспособления состоят из открытого секторного прицела, смонтированного на корпусе глушителя и рассчитанного на дальность стрельбы до 400 м, и мушки в намушнике. Питание осуществляется из пластмассового коробчатого магазина с двухрядным расположением, емкостью 10 патронов. Приклад деревянный рамочного типа с резиновым затылком.

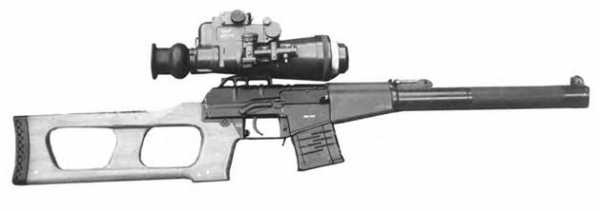

9 мм снайперская специальная винтовка ВСС с ночным прицелом МБНП-1.
Оптический прицел ПО 4×34.
Снайпер с 9-мм винтовкой ВСС, оснащенной ночным прицелом МБНП-1.
Оптический прицел ПСО-1-1.
Ударно-спусковой механизм винтовки ВСС обеспечивает высокую точность стрельбы одиночными выстрелами. Ударниковый ударный механизм с отдельной боевой пружиной допускает ведение одиночного и автоматического огня. Причем непрерывный огонь, как правило, ведется короткими очередями по 2–4 выстрела. При стрельбе одиночными выстрелами из положения лежа с упора
на дистанцию на 100 м серией по 5 выпрело» К 50 составлял 4 см, а на 400 м — К50 — 16,5 мм. Уменьшение звука выстрела (до 130 Дб на расстоянии 3 метров от дульного среза соответствующего уровню звука при выстреле из малокалиберной винтовки), достигалось наряду со специальным глушителем «интегрированного типа» с сепаратором потока пороховых газов использованием патрона СП-5 с оптимальными баллистическими характеристиками. Наличие «интегрированного» глушителя позволило существенно уменьшить общую длину оружия.
Помимо этого, возможности ВСС существенно расширила целая гамма прицелов, как оптических, так и ночного видения. По требованию заказчика винтовки комплектовались разными прицелами: для КГБ — оптическим 1П43 (позволяющих вести в дневное время прицельную стрельбу на 400 м) и ночным бесподсветочным МБПП-1 (в темное время суток рассчитанного на дальность до 300 м), а для спецназа ГРУ — соответственно-дневными ПСО-1-1 и 1104×34 и ночными — 1Г1Н51 и НСПУ-3. Специально по заказу органов безопасности для обеспечения скрытой переноски винтовка может разбираться на три узла — ствол с глушителем, ствольная коробка с ударно-спусковым механизмом и приклад, и вместе с прицелом и магазинами упаковывается в чемоданчик типа «дипломат», размерами 450x370x140 мм. причем время необходимое для перевода оружия из транспортного положения в боевое, составляет не более 1 минуты.
9-мм снайперская специальная винтовка ВСС с ночным прицелом ПСО-1-1.
Снайпер ведет стрельбу из 9-мм винтовки ВСС с оптическим прицелом ПО 4×34.
9-мм винтовка ВСС, упакованная для скрытной переноски в чемоданчик — дипломат.
Новый патрон с тяжелой пулей со стальным сердечником. обеспечивающий 100 % пробитие 6-мм листа из специальной стали на дальности стрельбы 100 м. а на 400 м — 2-мм стального листа при сохранении достаточного убойного запреградного действия, получил самые лестные отзывы у специалистов. Его использование в винтовке ВСС сделало возможным поражение живой силы противника даже на предельной дальности прицельного огня, а на дальности 100 м — в бронежилетах до II класса зашиты (по современной классификации) включительно, что поставило ее в один ряд с самыми грозными видами пехотного стрелкового оружия.
tech.wikireading.ru
9-мм винтовка снайперская специальная Винторез
ОписаниеПринцип работы автоматики — газоотвод. Запирание по схеме Мондрагона (на нём же основана работа затвора Калашникова и множества других систем оружия) осуществляется поворотом личинки затвора при поступательном движении затворной рамы — с запиранием на шесть боевых упоров. Ударно-спусковой механизм обеспечивает как ведение огня одиночными выстрелами, так и стрельбу очередями. Надо заметить, ведение автоматического огня через глушитель, вне зависимости от его конструкции, всегда негативно сказывается на качестве перезарядки. Пороховые газы не успевают рассеяться и охладиться, не успевает упасть давление. Винтовка ВСС имеет интегрированный в конструкцию глушитель расширительного типа с переотражающими ударные волны пороховых газов кольцевыми элементами-диафрагмами. Ствол имеет несколько отверстий для сброса давления в заднюю полость глушителя (что и отличает интегрированный глушитель от обычного). Для чистки и хранения глушитель может быть отделён, однако стрельба без него запрещена. Глушение звука выстрела основано на интегрирующем принципе. При прохождении пули мимо множества отверстий в стенках ствола пороховые газы проникают через них в расширительную камеру глушителя не сразу, а последовательно. При таком последовательном расширении раскалённых пороховых газов их температура падает, следовательно, сокращается объём и «выхлопное» давление. Кроме того, при вышеописанном процессе единый звуковой выхлоп дробится на многие составляющие. Остаточные звуковые волны, отражаясь от косо поставленных перегородок сепаратора, накладываются друг на друга в противоположных фазах и взаимно поглощаются.
ВСС оснащена деревянным нескладным прикладом, весьма схожим по конструкции с прикладом винтовки СВД, но с более широкой и удобной рукояткой управления. Приклад снимается для уменьшения габаритов при хранении оружия.
На базе ВСС разработан и принят на вооружение автомат «Вал» АС (автомат специальный). От ВСС отличается наличием складного металлического приклада, магазином большей емкости — 20 вместо 10 патронов (магазины взаимозаменяемы). Снаряжаться магазин может обоймами.
На ВСС имеется крепление типа «ласточкин хвост», вследствие чего может прикрепляться прицел типа ПСО-1, любой штатный ночной прицел (НСПУМ, НСПУ-3), а также прицелы типа ПО-3х34 со специальным переходником; на кожухе глушителя установлен также открытый секторный прицел.
Ресурс ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.
ВСС не является полностью бесшумным оружием. Звук выстрела приблизительно соответствует малокалиберной винтовке и может быть различён лишь в тишине, что значительно лучше, чем у оружия с так называемыми тактическими глушителями.
Основные характеристики
Масса, кг:
— 2,6 (без магазина и прицела)
— 3,41 (заряженный и с прицелом ПСО-1)[3]
Патрон: 9×39 мм (СП-5, СП-6)
Калибр, мм: 9х39
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин: 40—100
Начальная скорость пули, м/с: 290
Прицельная дальность, м: до 100 в головную мишень, до 200 в грудную, до 350 в ростовую.
Максимальная дальность, м: 400 (эффективная)
Вид боепитания: коробчатый магазин на 10 или 20 патронов
Прицел: секторный, возможна установка оптических (изначально поставлялась с 1П43 и ПСО-1-1) или ночных (1ПН75 или 1ПН51).
fishki.net
Винтовка снайперская специальная модернизированная ВССМ
- Подробности
- Категория: Россия
- Дата публикации 21.06.2016 17:10
- Автор: Super User
- Просмотров: 15225
Винтовка снайперская специальная модернизированная ВССМ является современным продолжением знаменитой 9-мм ВСС «Винторез». Впервые, оружие было продемонстрировано на выставке «Оборонэкспо-2014», проходившей в Москве. В 2015 году принята на вооружение спецподразделений МО, МВД, ФСБ и ГРУ РФ под индексом ГРАУ 6П29М.

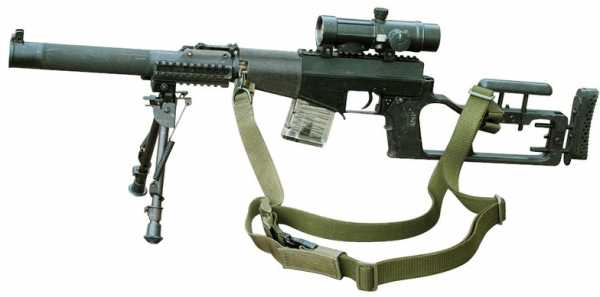

Винтовка снайперская специальная модернизированная ВССМ
Модернизация винтовки проходит на производственных мощностях ОАО «Тульский Оружейный завод» и направлена на улучшение эргономики, а также повышение эксплуатационных характеристик оружия без изменения принципа его работы. Конструктивно, ВССМ получила следующие новые узлы и аксессуары:
1. Приклад скелетного типа из металла / композитных материалов, регулируемый по высоте подставки под щеку стрелка, длине и положению затыльной части. Как известно, в базовой модели приклад исполнялся из дерева и был не регулируемым.
2. На крышке ствольной коробки установлена рельсовая направляющая Picatinny rail, что дает возможность установки на оружие современных оптических или других прицелов как российского, так и иностранного производства. Впрочем, это условный плюс, так как при такой схеме одновременное использование открытого и оптического прицела невозможно, что было весьма актуально при высокой динамике боя. В базовой модели, оптические или иные прицелы крепились на боковую планку на крышке ствольной коробки с левой стороны оружия.
3. Отъемный коробчато-рожковый магазин из прозрачной пластмассы, что позволяет визуально оценивать наличие и количество боеприпасов в нем. Вместимость 10, 15 или 25 патронов.
4. Ресурс выработки ствола увеличен в 2 раза и теперь составляет 10000 выстрелов против 5000 тысяч выстрелов в базовой модели. В чем тут секрет — неизвестно, вероятно, применены какие-то новые технологии в изготовлении как самого ствола, так и интегрированного глушителя.
5. Блок крепления сошек, который устанавливается перед цевьем и охватывает интегрированный глушитель. Он не задевает секторный прицел и не ограничивает его функционал. Блок представляет полуобвес, который включает в себя три рельсовых направляющих Пикатинни: на нижнюю крепятся регулируемые складывающиеся сошки, на боковые возможна установка дополнительных вспомогательных тактических аксессуаров, таких как, например, ЛЦУ (лазерный целеуказатель).
Одновременно с ВССМ, проводится аналогичная модернизация 9-мм специального автомата АС «Вал» под наименованием АСМ и индексом ГРАУ 6П30М. Общее количество объема выпуска обоих наименований оружия составляет до 2000 единиц в год.
Винтовка снайперская специальная модернизированная ВССМ и автомат специальный модернизированный АСМ
sniper-weapon.ru
Винтовка снайперская специальная «Винторез» — Стрелковое оружие России — Российская армия — Локальные конфликты
В начале восьмидесятых группа конструкторов Климовского ЦНИИ точного машиностроения приступила к разработке принципиально нового оружия для снайперов. При создании бесшумной снайперской винтовки требовалось найти решение, позволявшее обеспечить высокую точность и уверенное поражение различных целей на дистанции до 400 метров. Разработка оружия велась под 7,62-мм автоматный патрон УС (уменьшенной скорости). В конце 1981 года был готов опытный образец винтовки под индексом РГ036. Военных поразил ее внешний вид: при общей длине 815 мм она весила всего 2,2 кг. Неудивительно, что к винтовке сразу приклеилось прозвище «игрушка». Эта «игрушка» на расстоянии 400 метров легко пробивала армейскую каску и 25-мм сосновую доску. Однако новые требования, появившиеся примерно в то же время, настаивали на изобретении более мощного патрона, способного пробивать стандартные армейские бронежилеты. Поэтому, затихшая было конструкторская мысль, заработала вновь.
Результат не заставил себя долго ждать. В середине восьмидесятых были созданы новые 9-мм боеприпасы. Снайперский патрон СП-5, обеспечивавший кучность 75 мм на дистанции 100 м группой из пяти выстрелов, и патрон повышенной пробиваемости — СП-6, который был способен пробивать 8-мм стальную пластину на дистанции тех же 100 м.
Винтовка РГ036 была переделана под новые патроны и в 1987 году поступила на вооружение специальных подразделений КГБ и разведывательных отрядов советской армии под названием ВСС (винтовка снайперская специальная).
В бесшумной снайперской винтовке ВСС (конструкторы Климовска называют ее «Винторез») главную роль играет интегрированный глушитель, который гасит как звук выстрела, так и пламя. Снижение звука выстрела происходит за счет охлаждения и рассеивания пороховых газов, а также устранения сверхзвуковой волны от пули. ВСС имеет автоматику на основе отвода пороховых газов. Запирание канала ствола осуществляется поворотом затвора. В отличие от СВД в «Винторезе» применен ударный механизм ударникового типа. Легкий ударник при выстреле отдает незначительный толчок винтовке, что способствует хорошей точности при высоком темпе стрельбы. Основной режим стрельбы из винтовки — одиночный огонь, но предусмотрена возможность ведения автоматического огня. Магазины выполнены из пластмассы и рассчитаны на 10 и 20 патронов. ВВС легко разбирается на 3 основных узла: ствол со ствольной коробкой, деталями автоматики, ударно-спусковым механизмом и цевьем, глушитель с прицельными приспособлениями и приклад. Эти части легко укладываются в специально сделанный кейс. На винтовку крепится прицел типа ПСО, а также любой штатный ночной прицел.
Необходимо заметить, что бесшумность стрельбы достигается благодаря не только глушителю, но и специальному патрону. Поэтому «Винторез» называют не снайперской винтовкой, а снайперским комплексом.
Конструкция винтовки была признана настолько удачной, что на ее основе создали Автомат Специальный (АС) «Вал» и малогабаритный автомат СР-3 «Вихрь».
Финансовые проблемы нашей оборонки в условиях рыночной экономики открыли в 90-х годах путь за границу многим новейшим разработкам. ВСС «Винторез» приобрели страны Ближнего и Среднего Востока, Южной Америки.
За создание ВСС конструкторы — А. Дерягин, П. Сердюков, Н. Забелин и другие специалисты несколько лет назад стали обладателями Государственной премии.
Тактико-технические характеристики
Калибр: 9 мм
Тип патрона: СП-5, СП-6
Ёмкость магазина: 10 или 20 патронов
Вес без патронов и оптического прицела: 2,6 кг
Вес с патронами и оптическим прицелом: 3,41 кг
Вес с патронами и ночным прицелом: 5,93 кг
Габаритные размеры: 894×160×40 мм
Длина ствола: 210 мм
Начальная скорость пули: 290 м/с
Скорострельность: 40 — 100 выстр/мин
Темп стрельбы: 600 выстр/мин
Прицельная дальность стрельбы с прицелом ПСО-1: 400 м
Прицельная дальность стрельбы с прицелом ПСО-3: 300 м
