Первые советские экранопланы – экспериментальные экранопланы СМ

Экраноплан – в официальной советской классификации так назывались суда на динамической воздушной подушке – транспортные средства, обладавшие высокой скоростью, летящие в пределах действия аэродинамического экрана, то есть на сравнительно малой высоте (до нескольких метров) от поверхности воды, льда, снега или земли. При равных скорости и массе, площадь крыла экраноплана была существенно меньше, чем у самолётов. Согласно международной классификации (ИМО) данный тип техники относится к морским судам.

Экранопланы – это уникальные аппараты, которые могут эксплуатироваться на самых разнообразных маршрутах, в том числе и тех, которые являются недоступными для обычных судов. Вместе с более высокой мореходностью и гидроаэродинамическими качествами, чем у других высокоскоростных судов, экранопланы практически всегда обладают еще и амфибийными свойствами. Они способны передвигаться не только по водной поверхности, но и по твердой (лед, земля, снег), а также базироваться на ней. Таким образом, экранопланы сочетают в себе лучшие качества самолета и судна.


Стоит отметить, что развитие судостроения было связано с решение достаточно острой проблемы по повышению максимальной скорости движения судов. При этом максимальная скорость водоизмещающих судов ограничена волновым сопротивлением и составляет порядка 25-30 км/ч для речных и 50-60 км/ч для морских судов. Применение для снижения волнового сопротивления подводных крыльев или глиссирования позволяет довести данные показатели до 100-120 км/ч. Однако из-за своей низкой мореходности глиссеры не получили широкого распространения на практике и сохранились в основном лишь в роли спортивных судов. В то же время различные суда на подводных крыльях получили гораздо большее распространение, а решающий вклад в их создание внес российский ученый и конструктор Р. Е. Алексеев (1916-1980). Усилиями данного конструктора в 1940-60-х годах XX века был создан советский морской и речной пассажирский флот на подводных крыльях, который сохраняет мировое лидерство в скоростном водном транспорте по сей день.

Экраноплан СМ-2


Еще в 1940-е годы, работая над проектами торпедных катеров на подводных крыльях, Алексеев столкнулся с проблемой кавитации подводных крыльев – явлением, которое связано с кипением воды в зоне его разрежения, что резко снижает его гидродинамические характеристики, нарушает обтекание крыла, ограничивает экономически целесообразную скорость передвижения судна на подводных крыльях максималкой в 100 км/ч. Так удалось выяснить, что суда на подводных крыльях оказались бесперспективными в отношении работ по дальнейшему увеличению их скоростных характеристик.

Это открытие послужило одной из основных причин в судостроении для активизации работ по поиску нового принципа движения судов, который бы был свободен от отмеченных принципиальных недостатков – кавитационный и волновой барьеры. Устранить эти барьеры, одновременно избавившись и от волнообразования, и от кавитации удалось бы только, исключив контакт судна с поверхностью воды.

Работа над такими судами была начата в 1930-40-е годы XX века, когда возникли первые реальные предложения по созданию судов, использующих аэродинамические силы поддержания. Для создания таких судов, которые могли бы на равных конкурировать с уже существующими техническими решениями, понадобилось значительное количество времени и усилий. Такие суда впервые в мировой практике были представлены российскими высокоскоростными кораблями-экранопланами конструкции Алексеева – ударным экранопланом «Лунь» и десантным экранопланом «Орленок».

Однако путь до создания этих машин был достаточно длителен. Первые отечественные предложения по использованию аэродинамических сил вблизи экрана при движении скоростных судов Р. Е. Алексеев высказал в 1947 году, а в 1958 году он возглавил работы по созданию практических образцов экранопланов для нужд ВМФ СССР. На основе образованной конструктором научно-экспериментальной базы для развития скоростных судов уже к 1960 году была созданная первая аэрогидродинамическая компоновка экраноплана, получившая название «тандем» или «двухточка». Это было логическое воплощение в жизнь схемы судна на 2-х малопогруженных подводных крыльях.

Экраноплан СМ-5


В 1961 году по данной схеме была создана и построена первая самоходная модель экраноплана, получившая название СМ-1. 22 июля того же года во время испытаний был выполнен первый полет советского экраноплана. В первом испытательном полете машину пилотировал сам Р. Е. Алексеев, который являлся начальником ЦКБ по СПК и главным конструктором аппарата. К осени 1961 года техника пилотирования экраноплана была освоена им до такой степени, что он, будучи полностью уверенным в надежности аппарата, стал приглашать на демонстрационные полеты гостей из Москвы. Полеты первого советского экраноплана СМ-1 демонстрировались в частности Главкому ВМФ С. Г. Горшкову, секретарю ЦК КПСС Д. Ф. Устинову, Председателю Госкомсудостроения Б. Е. Бутоме. Демонстрации возможностей экраноплана оказались более чем убедительными. Высокие гости из столицы оценили новинку и выразили желание прокатиться на экраноплане, под личную ответственность Р. Е. Алексеева. Их желание было удовлетворено. В процессе проведения испытаний СМ-1 смог развить скорость порядка 200 км/ч.

В дальнейшем проводились работы по совершенствованию аэрогидродинамической компоновки аппарата. Новая самоходная модель – СМ-2 была готова в 1962 году. Для улучшения ее взлетно-посадочных характеристик впервые в мировой практике был использован поддув двигателями под несущее крыло. Идею поддува Алексеев выдвигал еще в конце 1959 года, но потребовалось провести целый комплекс экспериментов, прежде чем удалось разработать практические рекомендации по выбору принципиальной схемы поддува. Аэрогидродинамическая компоновка, реализованная на СМ-2, стала прообразом компоновки всех первых отечественных экранопланов.

По предложению Устинова, который уже был знаком с проектом, в начале мая 1962 года экраноплан СМ-2 был продемонстрирован лично Н. С. Хрущеву, а также другим членам советского правительства. Демонстрация была организована на водах Химкинского водохранилища под Москвой, неподалеку от дачи Хрущева. Из Горького экраноплан был доставлен в Подмосковье на вертолете-кране Ми-10К. Хотя во время выполнения показательных полетов СМ-2 так и не смог выйти на расчетные режимы, экраноплан сумел произвести на Хрущева достаточно благоприятное впечатление. Возможно, именно благодаря этому вскоре была принята госпрограмма, которая включала в себя создание новых экранопланов, а также создание боевых экранопланов для нужд ВМФ и других родов войск. Тогда же было принято решение о постройке полноразмерного экспериментального экраноплана получившего обозначение КМ.

Экраноплан СМ-6


В 1962 году был готов еще один экраноплан, который отличался от уже созданных, он получил обозначение СМ-3. Экраноплан был построен для проведения исследований аэродинамической компоновки с использованием крыла малого удлинения. На нем была реализована схема поддува под крыло: сопла, расположенные в носке крыла на его нижней поверхности создавали струйную завесу по всей передней кромке, в то время как сами двигатели были расположены в фюзеляже.

В 1963 году был готов еще один образец экспериментального экраноплана, получивший обозначение СМ-4. Он представлял собой дальнейшее развитие модели СМ-3 с двумя двигателями – маршевым и стартовым, а также с увеличенным до 3-х человек экипажем. За соплом первого двигателя была расположен газовый руль для управления экранопланом на малых скоростях. Регулируемая сопловая система стартового двигателя направляла газовые струи под крыло экраноплана.

В этом же 1963 году была закончена постройка масштабной копия гигантского экраноплана КМ под названием СМ-5, копия была выполнена в масштабе 1:4. В следующем 1964 году экраноплан СМ-5 потерпел катастрофу. Экраноплан разбился, попав в очень сильный встречный воздушный поток. Машину очень резко качнуло и приподняло. Пилоты экраноплана включили форсаж, пытаясь набрать высоту, но СМ-5 оторвался от экрана и потерял устойчивость, в результате данной катастрофы погиб экипаж. Данная авария стала первой катастрофой с экранопланами семейства «СМ».

После этого строительство новых экспериментальных экранопланов семейства СМ несколько замедлилось. Следующий экраноплан СМ-6, предназначавшийся для исследования проблем гидро- и аэродинамики, а также прочности был спроектирован и построен в 1972 году в Сормово в Центральном конструкторском бюро по судам на подводных крыльях (ЦКБ СПК), которое возглавлял Р. Е. Алексеев. Данная машина была создана в том числе и для отработки технологических решений созданного позже на базе СМ-6 тяжелого десантно-транспортного экраноплана «Орленок». Силовая установка данного экраноплана включала в себя 3 двигателя: маршевый ТВД АИ-20, который был установлен на киле и 2-х подъемно-маршевых ТРД, которые предназначались для облегчения взлета.

Экраноплан СМ-8



Экспериментальный экраноплан СМ-6, так же как и «Орленок» был спроектирован по нормальной аэродинамической схеме лодочного низкоплана, обладающего Т-образным хвостовым оперением. Планер экраноплана был изготовлен и сплава и стали АМГ-61, в качестве антикоррозийной защиты использовалось спецпокрытие, а также электрохимический протектор. Фюзеляж экраноплана был балочно-стрингерной конструкции, днище было образовано системой реданов, а также 2-мя гидролыжами, к которым крепились носовая и основная опоры шасси.

До 1972 года был построен еще один экраноплан, получивший обозначение СМ-8. Он был изготовлен в 1967 году уже после катастрофы с СМ-5 и был вторым аналогом будущего экраноплана КМ, выполненным в масштабе 1:4. Данный экраноплан стал последним в линейке экспериментальных экранопланов семейства «СМ». Результаты работ над данными машинами позволили создать не просто теорию, но и разработать методику создания и проектирования новых образцов тяжелых гражданских и боевых экранопланов.

Испытания экраноплана СМ-8 шли параллельно с испытаниями самого большого в мире летательного аппарата КМ (корабля-макета), который по своей аббревиатуре получил на Западе неофициальное прозвище «Каспийский монстр». На экраноплане СМ-8 отрабатывалась методика испытаний КМ. Одновременно на СМ-8 и КМ совершали полеты ведущие летчики-испытатели, а также командир летно-испытательного отряда ЦКБ по СПК В.Ф.Логинов.

Источники информации:
-http://www.airwar.ru/enc/xplane/sm1.html
-http://www.airwar.ru/enc/xplane/sm4.html
-http://www.airwar.ru/enc/xplane/sm6.html
-http://www.airwar.ru/enc/xplane/sm8.html
- http://ru.wikipedia.org/wiki

topwar.ru

Советские экранопланы - Иванов Валерий Борисович

К 1985 году Советский Союз имел мощный флот десантных кораблей, способных доставить части морской пехоты в любой уголок земного шара, но и этого адмиралам было мало. Поскольку по количественным параметрам морская пехота ВМФ СССР безнадежно отставала от американских «marines», исправить положение пытались за счет нетрадиционных решений. Выше уже говорилось о проектах транспортно-десантных подводных лодок для скрытной транспортировки к вражеским берегам морской пехоты со штатной техникой. Но это было еще не все.
В обстановке полной секретности советская военная промышленность готовила неприятный сюрприз мировому империализму. Все силы конструкторского бюро Р.Е. Алексеева (1916 — 1980), раньше занимавшегося созданием кораблей на подводных крыльях, были брошены на доведение до ума принципиально новой транспортно-десантной машины — экраноплана проекта 904 «Дракон», получившего в дальнейшем лирическое наименование «Орленок» (название, видимо, навеяла песня про орлят, которые учатся летать).

Новый советский экраноплан по своим размерам уступал «каспийскому монстру» — экспериментальному кораблю-макету, построенному в середине 60-х годов для отработки конструкций экранопланов. Его длина составляла 58 метров против 92-х у последнего, размах крыла — 31 метр (КМ — 37 метров). Высота машины в области киля была на шесть метров меньше, чем у КМ — 16 метров.


«Орленок» с самого начала проектировался как транспортно-десантное средство для военно-морского флота. Конструкторы к тому времени уже накопили солидный опыт создания и опытной эксплуатации гигантских экранопланов, можно было переходить к строительству серийных транспортно-боевых машин, подобных которым не имела ни одна страна в мире.
Командование советского ВМФ возлагало на «Орленка» большие надежды, рассчитывая использовать подобные машины в качестве эффективных десантно-высадочных средств. Высокая скорость передвижения, внезапность появления у вражеских берегов, способность преодолевать минные постановки и противодесантные заграждения, должны были по мысли адмиралов, восхищенных новинкой, обеспечить им возможность захвата плацдармов на хорошо защищенном побережье противника.

Адмирал С.Г. Горшков еще в 1976 году в своей книге «Морская мощь государства», давая оценку силам и средствам современного военно-морского флота, довольно неожиданно даже для специалистов, уделил много внимания столь экзотическим летательным аппаратам (или кораблям?), как экранопланы. Ведь абсолютное большинство советских граждан никогда ничего не слышало о каспийских экспериментах Алексеева, и вообще с трудом представляло себе, что это за диковинный «зверь», летающий над морями и океанами, но «низенько-низенько». Естественно, адмирал постоянно ссылался на западные конструкции, ни словом не обмолвившись о советских. Военную тайну у нас хранили свято. Но предоставим слово адмиралу Горшкову:
«В области экранопланостроения за рубежом определены научно-исследовательские и технические проблемы, касающиеся главным образом создания океанских транспортных экранопланов. Всего построено немногим более десяти летающих моделей экранопланов и создан ряд проектов экранопланов массой от 100 до 2000 тонн. Хотя опыт строительства и эксплуатации этих кораблей еще недостаточен, уже сейчас можно видеть перспективность этого направления. По' сравнению с кораблями на воздушной подушке, экранопланы будут обладать большей скоростью хода или, точнее, полета при меньших затратах энергии, а следовательно, при прочих равных условиях и большей дальностью действий. Кроме того, они способны преодолевать препятствия значительной высоты.


Таким образом, в настоящее время во многих странах с большим размахом ведутся работы по реализации последних достижений науки и техники в области надводного кораблестроения. Создание кораблей с динамическими принципами поддержания уже стало реальностью (еще бы — ведь «каспийский монстр» уже более десяти лет парил над просторами Каспия!).
Несомненно, что массовое появление таких кораблей в составе флотов увеличит их боевые способности, надводные силы смогут успешнее решать боевые задачи и приобретут совершенно новые качества»
Интересно то обстоятельство, что адмирал Горшков сведения об экранопланах поместил в раздел «Надводные корабли», тем самым надолго определив им место среди боевых кораблей ВМФ, а не авиации. Эго в дальнейшем создало множество проблем конструкторам, а также пилотам и механикам, эксплуатировавшим экранопланы.
Как видим, советские адмиралы серьезно и заинтересованно отнеслись к летающей новинке, родившейся и существовавшей на границе воздушной и морской стихий.
Их привлекли потенциально высокие боевые возможности экранопланов в качестве десантно-высадочных средств, способных внезапно (скорость до 400 км/час!) появляться у вражеских берегов и преодолевать любые противодесантные укрепления «потенциального противника».
Еще одним вариантом их боевого применения могло стать размещение на экранопланах комплексов управляемого ракетного оружия, делавшего их весьма опасными противниками надводных кораблей в любом месте и в любое время. Первым представителем этого семейства стал появившийся в конце 80-х годов экраноплан проекта 902 «Лунь», на «спине» которого установили шесть пусковых установок противокорабельных ракет «Москит».

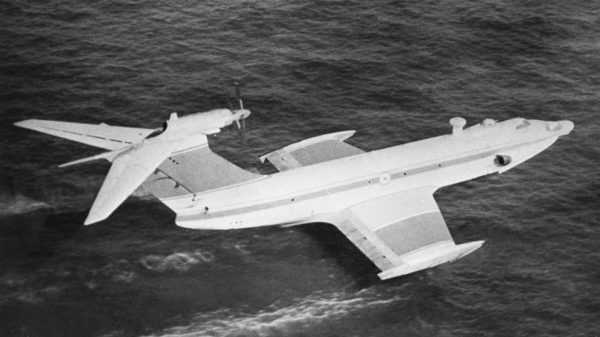

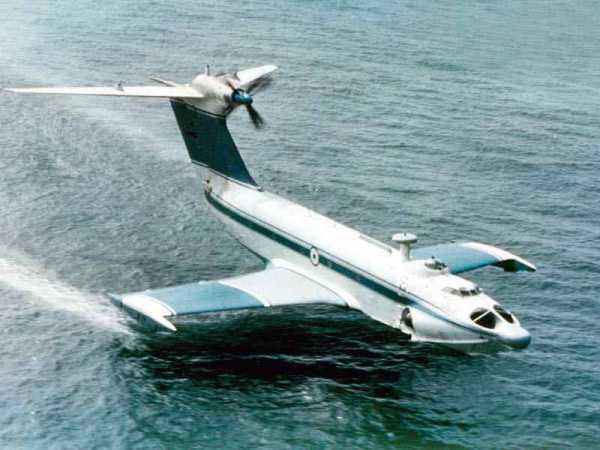

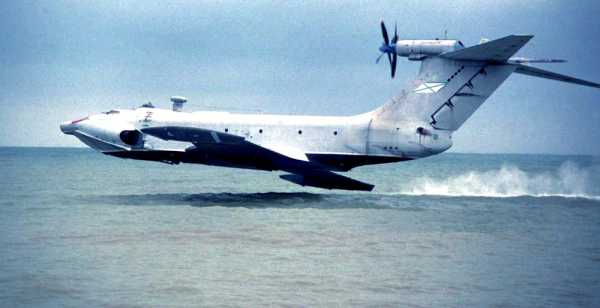

Внешне, первый советский боевой экраноплан «Орленок» тоже напоминал самолет — те же фюзеляж, низкорасположенное крыло, вертикальное Т-образное оперение. Нижняя часть корпуса своими очертаниями была во многом сходна с гидросамолетами. В носовой ее части располагались гидролыжи, способные двигаться в вертикальной плоскости.
Сам корпус десантного «Орленка» делился на три части. В носовой части находился кабина экипажа из девяти человек, стартовые турбовентиляторные двигатели тягой по 10 тонн (расположены внутри корпуса под углом к его оси), отсек радиоэлектронного оборудования и антенна радиолокационной станции. Для погрузки десанта носовая часть фюзеляжа поворачивалась налево, образуя люк в грузовой отсек. В поворотной части также располагалась пулеметная установка с крупнокалиберным пулеметом «Утес».
В зависимости от предназначения, средняя часть корпуса могла использоваться как пассажирский салон или грузовая кабина. Масса перевозимого на борту груза — до 20 тонн. В хвостовой части были расположены агрегаты силовой установки, гидравлической и электрической систем. Крыло экраноплана выполняло много функций. Будучи герметичной водонепроницаемой конструкцией, оно обеспечивает положительную плавучесть летательного аппарата, создает подъемную силу и эффект экрана. Внутри него также находятся топливные баки.
Крейсерскую скорость до 350 км/час «Орленку» позволяет развивать главная силовая установка, состоящая, вопервых, из маршевого турбовинтового двигателя НК-12М К (такие же установлены на транспортном самолете Ан-22 «Антей» и стратегическом бомбардировщике Ту-95) мощностью около 15 тысяч лошадиных сил и, во-вторых, из двух стартовых турбовентиляторных двигателей НК-84К (устанавливались на пассажирском лайнере Ил-62).
Двигатель НК-12МК установлен на вертикальном оперении машины в перекрестии киля со стабилизатором. Подобная схема установки двигателя объясняется желанием конструкторов уберечь его от брызг морской воды при взлете и посадке, а также для снижения возможности засоления в результате воздействия аэрозолей морского воздуха. Двигатель приводит в движение тянущие соосные четырехлопастные винты АВ-90 диаметром шесть метров, вращающиеся в разные стороны.
Стартовые двигатели НК-8-4К, имеющие весьма ограниченный ресурс (всего 300 часов) экипаж включает только при взлете: при разбеге их струи с помощью поворотных газовыхлопных насадок направлены под крыло, создавая своеобразную воздушную подушку и поднимая экраноплан из воды, а при разгоне до крейсерской скорости — на горизонтальную тягу. Чтобы снизить аэродинамическое сопротивление, их воздухозаборники вписаны в общий контур носовой части «Орленка» перед фонарем кабины пилотов.
Первый полет эта уникальная машина совершила в 1972 году. На испытаниях над Каспийским морем «Орленок» показал прекрасные летно-технические качества: взлетал и садился при волнении моря до четырех баллов, совершал полеты с крейсерской скоростью до 350 км/час на высоте около двух метров. Дальность полета составляла более 1000 километров.
Машина имела универсальное базирование — экраноплан мог выходить для погрузки-разгрузки прямо на берег с уклоном до пяти градусов или же стоять на специальной плавучей понтон-площадке. Шасси «Орленка» было снабжено двухколесной поворотной передней и десятиколесной основной опорами, обеспечивающими движение по грунту, льду или снегу.
Не обошлось на испытаниях и без аварии. Во время одного из очередных полетов в 1975 году, когда на борту «Орленка» находилась многочисленная комиссия из сорока человек во главе с заместителем министра судостроения, экипаж отрабатывал взлет и посадку при небольшом волнении моря.
Пилот машины ошибся и неправильно рассчитал маневр при посадке и резко ударил машину о волну. Треск ломающихся конструкций свидетельствовал о том, что посадка вышла далеко не мягкая. Алексеев немедленно занял место пилота и повел машину как катер на базу, до которой было около 40 километров. «Орленок» благополучно выдержал длительный морской переход и своим ходом подошел к Каспийску. Взорам встречавших экраноплан на берегу людей открылась страшная картина — у машины не было хвостового оперения и кормы. Они остались где-то на просторах Каспийского моря, отвалившись при сильном ударе о водную поверхность.
Эта авария имела и положительную сторону — наглядно продемонстрировала высокую живучесть экраноплана. Не каждый летательный аппарат или корабль смог бы добраться до своей базы с подобными тяжелыми повреждениями. Но государственная комиссия причиной аварии назвала недостаточную прочность конструкции экраноплана, совершенно проигнорировав грубую ошибку пилота, и то обстоятельство, что накануне этого рокового полета летчики посадили «Орленка» на камни. И хотя машину тут же удалось благополучно снять, в корпусе образовались трещины, не замеченные механиками при подготовке к новым полетам.
Это ЧП сыграло роковую роль в судьбе десантных экранопланов. Число противников новой машины увеличивалось с каждым днем. Моряки считали его самолетом, а командование морской авиации доказывало обратное, и «Орленок», существовавший на границе моря и неба, оказался никому не нужным.


В 1980 году умер Ростислав Алексеев, через пять лет не стало адмирала Горшкова, верившего в потенциально высокие боевые возможности экранопланов. Новые люди в руководстве так уже не считали, и хотя по инерции работы продолжались (в ноябре 1979 года первый «Орленок» вступил в строй, а в 1984 году был официально принят на вооружение), министра обороны Соколова и нового главкома ВМФ Чернавина экранопланы не интересовали.
Мечте адмирала Горшкова о лихих атаках морской пехоты на быстроходных экранопланах, неуязвимых для мин и торпед, не суждено было осуществиться. После кончины Советского Союза четыре оcтавшихся «Орленка» влачат жалкое существование на Каспийском море, наполовину забытые и полностью — заброшенные.

Иванов В. Б.

Документальный фильм телеканала Россия "Советские экранопланы"

ivb.com.ua

Экранопланы СССР и России.: navy_chf — LiveJournal

Советский Союз создал целую серию удивительных транспортных средств — экранопланов, — способных на уничтожение авианосцев неприятеля. К сожалению, в 90-е годы почти все наработки были уничтожены. Способны ли ещё подняться в воздух эти монстры — разбирался журналист Лайфа Михаил Котов.

Говорят, что в этот день в ЦРУ все общались исключительно самыми грязными ругательствами. Во время проявки кадров, снятых самолётом-разведчиком U-2, в акватории Каспийского моря было замечено нечто невероятное. Судя по фотографиям, над поверхностью моря летел гигантский самолёт со скоростью около 500 километров в час. Тогда это чудо техники и получило прозвище "Каспийский монстр", а американские разведчики начали разработку по советским экранопланам, едва ли не самым удивительным военным машинам того времени.

Как летит экраноплан

Обычный самолёт для полёта использует подъёмную силу, возникающую за счёт разницы давления над и под плоскостью крыла. По верхней кромке крыльев (в зависимости от угла атаки) воздушный поток проходит быстрее, а под нижней — медленней. Из-за этого сверху от крыльев давление меньше, чем под ними, что и выталкивает летательный аппарат вверх. При этом при снижении самолёта, почти у самой земли, может возникнуть интересный эффект. Его называют экранным, так как поверхность (взлётная полоса или водная гладь) также могут замедлять поток движения воздуха под крылом — из зоны высокого давления он смещается в зону низкого, но тормозится теперь не только плоскостью крыла, но и приближающейся землёй.

В итоге самолёт словно садится на "воздушную подушку", что приводит к ещё большему нарастанию давления и смещению его от передней части крыльев, как бывает при обычном полёте, к задней. В полётах ранней эпохи воздухоплавания это приводило к тому, что самолёт "клевал носом" при посадке, а то и вовсе совершал сальто. Проблему решили, разместив крылья над кабиной и поставив самолёт на шасси. Но впоследствии инженеры подумали: "А почему бы не применить экранный эффект для движения самого летательного аппарата?"

...И создали экранопланы. Мы не случайно упомянули воздушную подушку. Экранопланы ближе всего именно к морским судам, использующим этот принцип. Только воздушная подушка экраноплана создаётся не путём нагнетания воздуха специальными устройствами, а набегающим потоком. Давление под нижней плоскостью крыла повышается, что удерживает технику в полёте над поверхностью воды.

Создаются такие условия только на очень небольших высотах (от нескольких сантиметров до нескольких метров), именно поэтому экранопланы используются преимущественно над водой. Они могут летать и над обычной поверхностью, только она должна быть ровной, без деревьев и сильных искривлений рельефа. Например, над поверхностью высохшего солёного озера экраноплан будет летать без проблем.

Из-за специфики полёта управлять экранопланом сложно. Обычному пилоту, пересевшему в кабину такой машины, будет крайне непривычно. Здесь всё иначе: изменение высоты меняет балансировку летательного аппарата, изменение скорости — тоже. Крен вызывает диагональное смещение центра давления. Однако у экраноплана есть множество плюсов по сравнению с современными самолётами и судами, так как они сочетают в себе качества как тех, так и других:

экранолёты гораздо безопаснее обычных самолётов, так как в случае обнаружения неисправности в полёте амфибия может сесть на воду даже при сильном волнении;

экранопланы быстрее судов на воздушной подушке, так как достигают скорости в 500 километров в час;

экранопланы экономичнее, чем самолёты, из-за специфики полёта;

экранопланам не нужен аэродром.

Наша школа

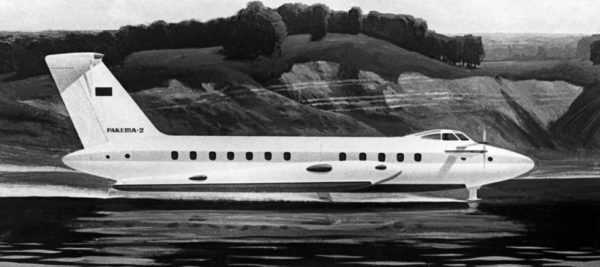

Экранолет "Ракета-2". Конструктор - лауреат Ленинской и Государственной премий, доктор технических наук Ростислав Алексеевич Алексеев.

Фото: © РИА Новости

В конструкциях экранопланов выделяют две основные школы — советскую, созданную Ростиславом Алексеевым, и западную, первенство в которой принадлежит немецкому, а затем и американскому (после Второй мировой он был перевезён в США, где и трудился до самой смерти) конструктору Александру Липпишу (Alexander Lippisch).

Немецкие экранопланы всегда делались как треугольные летающие крылья, чаще всего без хвостового оперения, устойчивые, но неспособные развить высокую скорость. Советские, а потом и российские разработки, напротив, опирались на прямое крыло. Такая схема требует дополнительных усилий по стабилизации конструкции, но позволяет двигаться с большими скоростями и в самолётном режиме. Есть ещё и тандемная схема, но она пока почти не вышла за рамки теоретической авиации.

Ростислав Алексеев, главный конструктор экранопланов в мире, был кораблестроителем, мечтавшим о настоящем полёте и воплотившим свои мечты в реальность. В 1935 году он поступил в Горьковский индустриальный институт имени Жданова, а в октябре 1941 года (в связи с началом войны экзамены отложили) защитил дипломную работу по теме "Глиссер на подводных крыльях".

Во время войны он работал в должности контрольного мастера выпуска танков на заводе "Красное Сормово". В 1942 году было принято решение о выделении Алексееву помещения и людей для работы по созданию боевых катеров на подводных крыльях. Вчерашний выпускник, он смог заразить своей идеей всех, убедить в возможности заставить катер "летать". В проект Алексеева поверило и управление кораблестроения ВМФ, ему были выделены средства.

"Меня так вдохновила забота о моём проекте, это был такой могучий заряд уверенности в необходимости задуманного, что его хватило на десятилетия. Ведь подумать только, ещё в разгаре война, всё подчинено лозунгу "Всё для фронта!", каждая пара рук на счету, а люди думают о завтрашнем мирном дне"

Разработка затянулась на долгие годы, уже после войны в 1957 году Алексеев представил судно на подводных крыльях "Ракета" на суд мировой общественности, приведя корабль в Москву в дни Международного фестиваля молодёжи и студентов. С этого момента в мире началось скоростное судостроение. Все советские суда на подводных крыльях — "Метеоры", "Буревестники", "Кометы" — построены Ростиславом Алексеевым.

Рождение монстра

Авиационно-морской поисково-спасательный комплекс самолет "Мрия" - экраноплан "Орленок". Разработан в ЦКБ по судам на подводных крыльях имени Р.Я. Алексеева. Репродукция.

Фото: © РИА Новости

Алексеев начал создавать экранопланы в 1962 году. При этом он видел своей задачей совмещение в экраноплане возможностей обычного самолёта и, собственно, экранолёта. По его задумке, использовать эту технику предполагалось как над поверхностью воды, так и на высоте до 7500 метров. Для проверки возможностей экранопланов им была создана экспериментальная модель КМ "Корабль-макет". Однако зарубежные специалисты расшифровали эти буквы по-своему "Каспийский монстр" (Kaspian Monster).

Экраноплан имел размах крыла почти 38 метров, длину 92 метра, максимальную взлётную массу 544 тонны. До появления самолёта Ан-225 "Мрия" это был самый тяжёлый летательный аппарат в мире. 22 июня 1966 года, перед рассветом, с волжского причала спустили на воду самый крупный на то время летательный аппарат на планете.

Сразу после выпуска с завода встала проблема перемещения экраноплана к месту испытаний. Почти месяц полупритопленный, с отстыкованным крылом, накрытый маскировочной сеткой экраноплан буксировали по Волге из Горького на полигон в Каспийск. По соображениям секретности шли только ночью, днём "монстр" отдыхал в тени маскировочной сетки.

В 1966 году "Каспийский монстр" наконец вышел на испытания, которые проводились на специально созданной испытательно-сдаточной станции на Каспийском море в районе города Каспийска (Дагестан). Долгих 15 лет шли тесты этого чуда техники, пока не случилась авария в 1980 году из-за ошибки пилотирования. Обошлось без жертв, более того, экраноплан ещё неделю оставался на плаву, однако попыток спасти его предпринято не было. Он так и затонул в Каспийском море.

Первый полет "Орлёнка"

В начале 70-х годов конструкторское бюро Алексеева получает заказ на создание военного экраноплана, и 3 ноября 1979 года первый в мире десантный корабль-экранолёт "Орлёнок" был принят как боевая единица в состав военно-морского флота. Он получил штатный номер МДЭ-160 (малый десантный экраноплан).

"Орлёнок" имел вовсе не маленькое полное водоизмещение в 122 тонны, развивал скорость в 216 узлов и мог перевозить 200 десантников в полной боевой выкладке или 28 тонн груза. Малый десантный экраноплан предназначался для переброски морских десантов на дальность до 1500 километров, с возможностью взлёта при высоте волн до двух метров. Погрузка и выгрузка людей и техники осуществлялись через откидывающуюся вправо носовую часть.

Всего было создано пять таких уникальных для своего времени машин. К сожалению, в 1984 году умер министр обороны Дмитрий Устинов, который поддерживал идею строительства флота десантных экранопланов. Новый министр обороны Сергей Соколов закрыл программу, пустив высвободившиеся деньги на строительство атомных подводных лодок. Но даже это не остановило процесс создания одного из самых уникальных военных транспортных средств в мире — экраноплана "Лунь".

"Лунь" — птица гордая

Ростислав Алексеев уже не увидел полёта этого экраноплана, ставшего выражением всех его идей и мыслей. 14 января 1980 года, находясь на испытаниях модели нового пассажирского экранолёта, во время спуска на воду он получил травмы. Две операции не помогли, и самый главный творец экранопланов в мире скончался 8 февраля 1980 года. В это время конструкторские работы по проекту "Лунь" уже были завершены, оставалось дождаться начала строительства.

В 1983 году был заложен первый и, как потом окажется, последний тяжёлый ударный экраноплан-ракетоносец проекта 903. В 1986 году эта поражавшая воображение махина была готова. Ставший продолжением идей "Каспийского монстра" экраноплан был предназначен для борьбы с надводными кораблями путём нанесения ракетного удара в условиях слабого противодействия со стороны средств воздушного нападения врага.

По сути, "Лунь" — это охотник на авианосцы, способный с огромной скоростью подойти к ордеру противника и отстреляться ракетами, оставаясь в зоне недосягаемости. Вооружённый шестью пусковыми установками с противокорабельными ракетами "Москит", "Лунь" мог нанести свой удар с расстояния в 120 километров, при этом пролетев над водой до 2000 километров, оставаясь практически невидимым для радаров противника.

Размах крыла этой птицы 44 метра, а площадь — 550 квадратных метров. Внутри крыла находятся четыре отсека с топливом для восьми двигателей НК-87. Длина этого экраноплана 73 метра, а высота сравнима с пятиэтажным домом — 19 метров.

Изначально планировалось создать восемь ракетных экранопланов типа "Лунь", однако из-за финансовых проблем и военной нецелесообразности эти планы реализовать не удалось. В настоящее время "Лунь" списан и законсервирован в сухом доке на территории завода "Дагдизель" в Каспийске. Вся секретная электроника пылится на секретных складах, откуда, наверное, больше никогда не будет возвращена. Можно посмотреть на это чудо советской инженерной мысли из космоса, пройдя по ссылке в Google-карты и вбив следующие координаты (42°52′54″ с.ш. 47°39′24″ в.д.).

За рубежом

Самым громким зарубежным проектом стал Boeing Pelican — военный экраноплан с возможностью переброски 1200 тонн за раз. Дальше разработок он не пошёл, концепция оказалась слишком огромной и малореализуемой даже по меркам не особо считающих деньги американских военных.

Аппарат должен был совершать полёт на высоте около десяти метров над морем, имея возможность подниматься на высоту в 6000 метров для полётов над сушей или обхода штормов. За один раз Pelican смог бы поднять до 17 танков M1 Abrams или почти 200 морских 20-футовых контейнеров. Однако с 2013 года об этом проекте ничего не слышно.

Была информация о постройке крупного экраноплана Южной Кореей, однако и этот проект в настоящее время заморожен.

Современное состояние

В настоящее время серьёзного производства экранопланов в России нет. Есть разрозненные компании, занимающиеся созданием небольших экранолётов. Время от времени возникают идеи о возрождении советской школы, однако они так и остаются не более чем прожектами. Более того, в России полностью отсутствует нормативно-правовая база, регламентирующая эксплуатацию экранопланов. Производители этого вида техники столкнулись с трудностями: им не удаётся собрать полный комплект разрешений на использование такого вида транспорта. Причём ни по одному из трёх назначений экранопланов: военному, спасательному и гражданскому. Огромное количество различных бюрократических организаций и отсутствие чёткой правовой базы превращают рядовую ситуацию по сертификации воздушного судна в неразрешимую проблему.

В России до сих пор даже не смогли решить проблему перевозки "Луня" и организации музея. Так до сих пор он и ржавеет потихоньку, начиная разваливаться на куски. У огромной страны не нашлось возможностей ни на сохранение советских технологий, ни на их перевод на гражданские коммерческие рельсы.

Однако вполне возможно, что сейчас экранопланы могут получить новое развитие. Дело в том, что для освоения Арктики они станут одним из наиболее удобных вариантов — способные преодолевать большие расстояния, не обращая внимания на то, лёд или вода находятся у них под крылом. Посмотрим, может быть, уже скоро мы вновь увидим низкий полёт этих удивительных аппаратов.

https://life.ru/t/%D0%BD%D0%B0%D1%83%D0%BA%D0%B0/991585/morskiie_monstry_ekranoplany_sssr_i_rossii


Экранопланы СССР и России

navy-chf.livejournal.com

Экранопланы СССР и России: karhu53 — LiveJournal

Советский Союз создал целую серию удивительных транспортных средств — экранопланов, — способных на уничтожение авианосцев неприятеля. К сожалению, в 90-е годы почти все наработки были уничтожены. Способны ли ещё подняться в воздух эти монстры — разбирался журналист Лайфа Михаил Котов.

Говорят, что в этот день в ЦРУ все общались исключительно самыми грязными ругательствами. Во время проявки кадров, снятых самолётом-разведчиком U-2, в акватории Каспийского моря было замечено нечто невероятное. Судя по фотографиям, над поверхностью моря летел гигантский самолёт со скоростью около 500 километров в час. Тогда это чудо техники и получило прозвище "Каспийский монстр", а американские разведчики начали разработку по советским экранопланам, едва ли не самым удивительным военным машинам того времени.

Как летит экраноплан

Обычный самолёт для полёта использует подъёмную силу, возникающую за счёт разницы давления над и под плоскостью крыла. По верхней кромке крыльев (в зависимости от угла атаки) воздушный поток проходит быстрее, а под нижней — медленней. Из-за этого сверху от крыльев давление меньше, чем под ними, что и выталкивает летательный аппарат вверх. При этом при снижении самолёта, почти у самой земли, может возникнуть интересный эффект. Его называют экранным, так как поверхность (взлётная полоса или водная гладь) также могут замедлять поток движения воздуха под крылом — из зоны высокого давления он смещается в зону низкого, но тормозится теперь не только плоскостью крыла, но и приближающейся землёй.

В итоге самолёт словно садится на "воздушную подушку", что приводит к ещё большему нарастанию давления и смещению его от передней части крыльев, как бывает при обычном полёте, к задней. В полётах ранней эпохи воздухоплавания это приводило к тому, что самолёт "клевал носом" при посадке, а то и вовсе совершал сальто. Проблему решили, разместив крылья над кабиной и поставив самолёт на шасси. Но впоследствии инженеры подумали: "А почему бы не применить экранный эффект для движения самого летательного аппарата?"

...И создали экранопланы. Мы не случайно упомянули воздушную подушку. Экранопланы ближе всего именно к морским судам, использующим этот принцип. Только воздушная подушка экраноплана создаётся не путём нагнетания воздуха специальными устройствами, а набегающим потоком. Давление под нижней плоскостью крыла повышается, что удерживает технику в полёте над поверхностью воды.

Создаются такие условия только на очень небольших высотах (от нескольких сантиметров до нескольких метров), именно поэтому экранопланы используются преимущественно над водой. Они могут летать и над обычной поверхностью, только она должна быть ровной, без деревьев и сильных искривлений рельефа. Например, над поверхностью высохшего солёного озера экраноплан будет летать без проблем.

Из-за специфики полёта управлять экранопланом сложно. Обычному пилоту, пересевшему в кабину такой машины, будет крайне непривычно. Здесь всё иначе: изменение высоты меняет балансировку летательного аппарата, изменение скорости — тоже. Крен вызывает диагональное смещение центра давления. Однако у экраноплана есть множество плюсов по сравнению с современными самолётами и судами, так как они сочетают в себе качества как тех, так и других:

экранолёты гораздо безопаснее обычных самолётов, так как в случае обнаружения неисправности в полёте амфибия может сесть на воду даже при сильном волнении;

экранопланы быстрее судов на воздушной подушке, так как достигают скорости в 500 километров в час;

экранопланы экономичнее, чем самолёты, из-за специфики полёта;

экранопланам не нужен аэродром.

Наша школа

Экранолет "Ракета-2". Конструктор - лауреат Ленинской и Государственной премий, доктор технических наук Ростислав Алексеевич Алексеев.

Фото: © РИА Новости

В конструкциях экранопланов выделяют две основные школы — советскую, созданную Ростиславом Алексеевым, и западную, первенство в которой принадлежит немецкому, а затем и американскому (после Второй мировой он был перевезён в США, где и трудился до самой смерти) конструктору Александру Липпишу (Alexander Lippisch).

Немецкие экранопланы всегда делались как треугольные летающие крылья, чаще всего без хвостового оперения, устойчивые, но неспособные развить высокую скорость. Советские, а потом и российские разработки, напротив, опирались на прямое крыло. Такая схема требует дополнительных усилий по стабилизации конструкции, но позволяет двигаться с большими скоростями и в самолётном режиме. Есть ещё и тандемная схема, но она пока почти не вышла за рамки теоретической авиации.

Ростислав Алексеев, главный конструктор экранопланов в мире, был кораблестроителем, мечтавшим о настоящем полёте и воплотившим свои мечты в реальность. В 1935 году он поступил в Горьковский индустриальный институт имени Жданова, а в октябре 1941 года (в связи с началом войны экзамены отложили) защитил дипломную работу по теме "Глиссер на подводных крыльях".

Во время войны он работал в должности контрольного мастера выпуска танков на заводе "Красное Сормово". В 1942 году было принято решение о выделении Алексееву помещения и людей для работы по созданию боевых катеров на подводных крыльях. Вчерашний выпускник, он смог заразить своей идеей всех, убедить в возможности заставить катер "летать". В проект Алексеева поверило и управление кораблестроения ВМФ, ему были выделены средства.

"Меня так вдохновила забота о моём проекте, это был такой могучий заряд уверенности в необходимости задуманного, что его хватило на десятилетия. Ведь подумать только, ещё в разгаре война, всё подчинено лозунгу "Всё для фронта!", каждая пара рук на счету, а люди думают о завтрашнем мирном дне"

Разработка затянулась на долгие годы, уже после войны в 1957 году Алексеев представил судно на подводных крыльях "Ракета" на суд мировой общественности, приведя корабль в Москву в дни Международного фестиваля молодёжи и студентов. С этого момента в мире началось скоростное судостроение. Все советские суда на подводных крыльях — "Метеоры", "Буревестники", "Кометы" — построены Ростиславом Алексеевым.

Рождение монстра

Авиационно-морской поисково-спасательный комплекс самолет "Мрия" - экраноплан "Орленок". Разработан в ЦКБ по судам на подводных крыльях имени Р.Я. Алексеева. Репродукция.

Фото: © РИА Новости

Алексеев начал создавать экранопланы в 1962 году. При этом он видел своей задачей совмещение в экраноплане возможностей обычного самолёта и, собственно, экранолёта. По его задумке, использовать эту технику предполагалось как над поверхностью воды, так и на высоте до 7500 метров. Для проверки возможностей экранопланов им была создана экспериментальная модель КМ "Корабль-макет". Однако зарубежные специалисты расшифровали эти буквы по-своему "Каспийский монстр" (Kaspian Monster).

Экраноплан имел размах крыла почти 38 метров, длину 92 метра, максимальную взлётную массу 544 тонны. До появления самолёта Ан-225 "Мрия" это был самый тяжёлый летательный аппарат в мире. 22 июня 1966 года, перед рассветом, с волжского причала спустили на воду самый крупный на то время летательный аппарат на планете.

Сразу после выпуска с завода встала проблема перемещения экраноплана к месту испытаний. Почти месяц полупритопленный, с отстыкованным крылом, накрытый маскировочной сеткой экраноплан буксировали по Волге из Горького на полигон в Каспийск. По соображениям секретности шли только ночью, днём "монстр" отдыхал в тени маскировочной сетки.

В 1966 году "Каспийский монстр" наконец вышел на испытания, которые проводились на специально созданной испытательно-сдаточной станции на Каспийском море в районе города Каспийска (Дагестан). Долгих 15 лет шли тесты этого чуда техники, пока не случилась авария в 1980 году из-за ошибки пилотирования. Обошлось без жертв, более того, экраноплан ещё неделю оставался на плаву, однако попыток спасти его предпринято не было. Он так и затонул в Каспийском море.

Первый полет "Орлёнка"

В начале 70-х годов конструкторское бюро Алексеева получает заказ на создание военного экраноплана, и 3 ноября 1979 года первый в мире десантный корабль-экранолёт "Орлёнок" был принят как боевая единица в состав военно-морского флота. Он получил штатный номер МДЭ-160 (малый десантный экраноплан).

"Орлёнок" имел вовсе не маленькое полное водоизмещение в 122 тонны, развивал скорость в 216 узлов и мог перевозить 200 десантников в полной боевой выкладке или 28 тонн груза. Малый десантный экраноплан предназначался для переброски морских десантов на дальность до 1500 километров, с возможностью взлёта при высоте волн до двух метров. Погрузка и выгрузка людей и техники осуществлялись через откидывающуюся вправо носовую часть.

Всего было создано пять таких уникальных для своего времени машин. К сожалению, в 1984 году умер министр обороны Дмитрий Устинов, который поддерживал идею строительства флота десантных экранопланов. Новый министр обороны Сергей Соколов закрыл программу, пустив высвободившиеся деньги на строительство атомных подводных лодок. Но даже это не остановило процесс создания одного из самых уникальных военных транспортных средств в мире — экраноплана "Лунь".

"Лунь" — птица гордая

Ростислав Алексеев уже не увидел полёта этого экраноплана, ставшего выражением всех его идей и мыслей. 14 января 1980 года, находясь на испытаниях модели нового пассажирского экранолёта, во время спуска на воду он получил травмы. Две операции не помогли, и самый главный творец экранопланов в мире скончался 8 февраля 1980 года. В это время конструкторские работы по проекту "Лунь" уже были завершены, оставалось дождаться начала строительства.

В 1983 году был заложен первый и, как потом окажется, последний тяжёлый ударный экраноплан-ракетоносец проекта 903. В 1986 году эта поражавшая воображение махина была готова. Ставший продолжением идей "Каспийского монстра" экраноплан был предназначен для борьбы с надводными кораблями путём нанесения ракетного удара в условиях слабого противодействия со стороны средств воздушного нападения врага.

По сути, "Лунь" — это охотник на авианосцы, способный с огромной скоростью подойти к ордеру противника и отстреляться ракетами, оставаясь в зоне недосягаемости. Вооружённый шестью пусковыми установками с противокорабельными ракетами "Москит", "Лунь" мог нанести свой удар с расстояния в 120 километров, при этом пролетев над водой до 2000 километров, оставаясь практически невидимым для радаров противника.

Размах крыла этой птицы 44 метра, а площадь — 550 квадратных метров. Внутри крыла находятся четыре отсека с топливом для восьми двигателей НК-87. Длина этого экраноплана 73 метра, а высота сравнима с пятиэтажным домом — 19 метров.

Изначально планировалось создать восемь ракетных экранопланов типа "Лунь", однако из-за финансовых проблем и военной нецелесообразности эти планы реализовать не удалось. В настоящее время "Лунь" списан и законсервирован в сухом доке на территории завода "Дагдизель" в Каспийске. Вся секретная электроника пылится на секретных складах, откуда, наверное, больше никогда не будет возвращена. Можно посмотреть на это чудо советской инженерной мысли из космоса, пройдя по ссылке в Google-карты и вбив следующие координаты (42°52′54″ с.ш. 47°39′24″ в.д.).

За рубежом

Самым громким зарубежным проектом стал Boeing Pelican — военный экраноплан с возможностью переброски 1200 тонн за раз. Дальше разработок он не пошёл, концепция оказалась слишком огромной и малореализуемой даже по меркам не особо считающих деньги американских военных.

Аппарат должен был совершать полёт на высоте около десяти метров над морем, имея возможность подниматься на высоту в 6000 метров для полётов над сушей или обхода штормов. За один раз Pelican смог бы поднять до 17 танков M1 Abrams или почти 200 морских 20-футовых контейнеров. Однако с 2013 года об этом проекте ничего не слышно.

Была информация о постройке крупного экраноплана Южной Кореей, однако и этот проект в настоящее время заморожен.

Современное состояние

В настоящее время серьёзного производства экранопланов в России нет. Есть разрозненные компании, занимающиеся созданием небольших экранолётов. Время от времени возникают идеи о возрождении советской школы, однако они так и остаются не более чем прожектами. Более того, в России полностью отсутствует нормативно-правовая база, регламентирующая эксплуатацию экранопланов. Производители этого вида техники столкнулись с трудностями: им не удаётся собрать полный комплект разрешений на использование такого вида транспорта. Причём ни по одному из трёх назначений экранопланов: военному, спасательному и гражданскому. Огромное количество различных бюрократических организаций и отсутствие чёткой правовой базы превращают рядовую ситуацию по сертификации воздушного судна в неразрешимую проблему.

В России до сих пор даже не смогли решить проблему перевозки "Луня" и организации музея. Так до сих пор он и ржавеет потихоньку, начиная разваливаться на куски. У огромной страны не нашлось возможностей ни на сохранение советских технологий, ни на их перевод на гражданские коммерческие рельсы.

Однако вполне возможно, что сейчас экранопланы могут получить новое развитие. Дело в том, что для освоения Арктики они станут одним из наиболее удобных вариантов — способные преодолевать большие расстояния, не обращая внимания на то, лёд или вода находятся у них под крылом. Посмотрим, может быть, уже скоро мы вновь увидим низкий полёт этих удивительных аппаратов.

https://life.ru/t/%D0%BD%D0%B0%D1%83%D0%BA%D0%B0/991585/morskiie_monstry_ekranoplany_sssr_i_rossii

karhu53.livejournal.com

Экранопланы СССР - Все будет хорошо!

Советский Союз создал целую серию удивительных транспортных средств — экранопланов, — способных на уничтожение авианосцев неприятеля. К сожалению, в 90-е годы почти все наработки были уничтожены. Способны ли ещё подняться в воздух эти монстры — разбирался журналист Лайфа Михаил Котов.

Говорят, что в этот день в ЦРУ все общались исключительно самыми грязными ругательствами. Во время проявки кадров, снятых самолётом-разведчиком U-2, в акватории Каспийского моря было замечено нечто невероятное. Судя по фотографиям, над поверхностью моря летел гигантский самолёт со скоростью около 500 километров в час. Тогда это чудо техники и получило прозвище "Каспийский монстр", а американские разведчики начали разработку по советским экранопланам, едва ли не самым удивительным военным машинам того времени.

Как летит экраноплан

Обычный самолёт для полёта использует подъёмную силу, возникающую за счёт разницы давления над и под плоскостью крыла. По верхней кромке крыльев (в зависимости от угла атаки) воздушный поток проходит быстрее, а под нижней — медленней. Из-за этого сверху от крыльев давление меньше, чем под ними, что и выталкивает летательный аппарат вверх. При этом при снижении самолёта, почти у самой земли, может возникнуть интересный эффект. Его называют экранным, так как поверхность (взлётная полоса или водная гладь) также могут замедлять поток движения воздуха под крылом — из зоны высокого давления он смещается в зону низкого, но тормозится теперь не только плоскостью крыла, но и приближающейся землёй.

В итоге самолёт словно садится на "воздушную подушку", что приводит к ещё большему нарастанию давления и смещению его от передней части крыльев, как бывает при обычном полёте, к задней. В полётах ранней эпохи воздухоплавания это приводило к тому, что самолёт "клевал носом" при посадке, а то и вовсе совершал сальто. Проблему решили, разместив крылья над кабиной и поставив самолёт на шасси. Но впоследствии инженеры подумали: "А почему бы не применить экранный эффект для движения самого летательного аппарата?"

...И создали экранопланы. Мы не случайно упомянули воздушную подушку. Экранопланы ближе всего именно к морским судам, использующим этот принцип. Только воздушная подушка экраноплана создаётся не путём нагнетания воздуха специальными устройствами, а набегающим потоком. Давление под нижней плоскостью крыла повышается, что удерживает технику в полёте над поверхностью воды.

Создаются такие условия только на очень небольших высотах (от нескольких сантиметров до нескольких метров), именно поэтому экранопланы используются преимущественно над водой. Они могут летать и над обычной поверхностью, только она должна быть ровной, без деревьев и сильных искривлений рельефа. Например, над поверхностью высохшего солёного озера экраноплан будет летать без проблем.

Из-за специфики полёта управлять экранопланом сложно. Обычному пилоту, пересевшему в кабину такой машины, будет крайне непривычно. Здесь всё иначе: изменение высоты меняет балансировку летательного аппарата, изменение скорости — тоже. Крен вызывает диагональное смещение центра давления. Однако у экраноплана есть множество плюсов по сравнению с современными самолётами и судами, так как они сочетают в себе качества как тех, так и других:

экранолёты гораздо безопаснее обычных самолётов, так как в случае обнаружения неисправности в полёте амфибия может сесть на воду даже при сильном волнении;

экранопланы быстрее судов на воздушной подушке, так как достигают скорости в 500 километров в час;

экранопланы экономичнее, чем самолёты, из-за специфики полёта;

экранопланам не нужен аэродром.

Наша школа

Экранолет "Ракета-2". Конструктор - лауреат Ленинской и Государственной премий, доктор технических наук Ростислав Алексеевич Алексеев.

Фото: © РИА Новости

В конструкциях экранопланов выделяют две основные школы — советскую, созданную Ростиславом Алексеевым, и западную, первенство в которой принадлежит немецкому, а затем и американскому (после Второй мировой он был перевезён в США, где и трудился до самой смерти) конструктору Александру Липпишу (Alexander Lippisch).

Немецкие экранопланы всегда делались как треугольные летающие крылья, чаще всего без хвостового оперения, устойчивые, но неспособные развить высокую скорость. Советские, а потом и российские разработки, напротив, опирались на прямое крыло. Такая схема требует дополнительных усилий по стабилизации конструкции, но позволяет двигаться с большими скоростями и в самолётном режиме. Есть ещё и тандемная схема, но она пока почти не вышла за рамки теоретической авиации.

Ростислав Алексеев, главный конструктор экранопланов в мире, был кораблестроителем, мечтавшим о настоящем полёте и воплотившим свои мечты в реальность. В 1935 году он поступил в Горьковский индустриальный институт имени Жданова, а в октябре 1941 года (в связи с началом войны экзамены отложили) защитил дипломную работу по теме "Глиссер на подводных крыльях".

Во время войны он работал в должности контрольного мастера выпуска танков на заводе "Красное Сормово". В 1942 году было принято решение о выделении Алексееву помещения и людей для работы по созданию боевых катеров на подводных крыльях. Вчерашний выпускник, он смог заразить своей идеей всех, убедить в возможности заставить катер "летать". В проект Алексеева поверило и управление кораблестроения ВМФ, ему были выделены средства.

"Меня так вдохновила забота о моём проекте, это был такой могучий заряд уверенности в необходимости задуманного, что его хватило на десятилетия. Ведь подумать только, ещё в разгаре война, всё подчинено лозунгу "Всё для фронта!", каждая пара рук на счету, а люди думают о завтрашнем мирном дне"

Разработка затянулась на долгие годы, уже после войны в 1957 году Алексеев представил судно на подводных крыльях "Ракета" на суд мировой общественности, приведя корабль в Москву в дни Международного фестиваля молодёжи и студентов. С этого момента в мире началось скоростное судостроение. Все советские суда на подводных крыльях — "Метеоры", "Буревестники", "Кометы" — построены Ростиславом Алексеевым.

Рождение монстра

Авиационно-морской поисково-спасательный комплекс самолет "Мрия" - экраноплан "Орленок". Разработан в ЦКБ по судам на подводных крыльях имени Р.Я. Алексеева. Репродукция.

Фото: © РИА Новости

Алексеев начал создавать экранопланы в 1962 году. При этом он видел своей задачей совмещение в экраноплане возможностей обычного самолёта и, собственно, экранолёта. По его задумке, использовать эту технику предполагалось как над поверхностью воды, так и на высоте до 7500 метров. Для проверки возможностей экранопланов им была создана экспериментальная модель КМ "Корабль-макет". Однако зарубежные специалисты расшифровали эти буквы по-своему "Каспийский монстр" (Kaspian Monster).

Экраноплан имел размах крыла почти 38 метров, длину 92 метра, максимальную взлётную массу 544 тонны. До появления самолёта Ан-225 "Мрия" это был самый тяжёлый летательный аппарат в мире. 22 июня 1966 года, перед рассветом, с волжского причала спустили на воду самый крупный на то время летательный аппарат на планете.

Сразу после выпуска с завода встала проблема перемещения экраноплана к месту испытаний. Почти месяц полупритопленный, с отстыкованным крылом, накрытый маскировочной сеткой экраноплан буксировали по Волге из Горького на полигон в Каспийск. По соображениям секретности шли только ночью, днём "монстр" отдыхал в тени маскировочной сетки.

В 1966 году "Каспийский монстр" наконец вышел на испытания, которые проводились на специально созданной испытательно-сдаточной станции на Каспийском море в районе города Каспийска (Дагестан). Долгих 15 лет шли тесты этого чуда техники, пока не случилась авария в 1980 году из-за ошибки пилотирования. Обошлось без жертв, более того, экраноплан ещё неделю оставался на плаву, однако попыток спасти его предпринято не было. Он так и затонул в Каспийском море.

Первый полет "Орлёнка"

В начале 70-х годов конструкторское бюро Алексеева получает заказ на создание военного экраноплана, и 3 ноября 1979 года первый в мире десантный корабль-экранолёт "Орлёнок" был принят как боевая единица в состав военно-морского флота. Он получил штатный номер МДЭ-160 (малый десантный экраноплан).

"Орлёнок" имел вовсе не маленькое полное водоизмещение в 122 тонны, развивал скорость в 216 узлов и мог перевозить 200 десантников в полной боевой выкладке или 28 тонн груза. Малый десантный экраноплан предназначался для переброски морских десантов на дальность до 1500 километров, с возможностью взлёта при высоте волн до двух метров. Погрузка и выгрузка людей и техники осуществлялись через откидывающуюся вправо носовую часть.

Всего было создано пять таких уникальных для своего времени машин. К сожалению, в 1984 году умер министр обороны Дмитрий Устинов, который поддерживал идею строительства флота десантных экранопланов. Новый министр обороны Сергей Соколов закрыл программу, пустив высвободившиеся деньги на строительство атомных подводных лодок. Но даже это не остановило процесс создания одного из самых уникальных военных транспортных средств в мире — экраноплана "Лунь".

"Лунь" — птица гордая

Ростислав Алексеев уже не увидел полёта этого экраноплана, ставшего выражением всех его идей и мыслей. 14 января 1980 года, находясь на испытаниях модели нового пассажирского экранолёта, во время спуска на воду он получил травмы. Две операции не помогли, и самый главный творец экранопланов в мире скончался 8 февраля 1980 года. В это время конструкторские работы по проекту "Лунь" уже были завершены, оставалось дождаться начала строительства.

В 1983 году был заложен первый и, как потом окажется, последний тяжёлый ударный экраноплан-ракетоносец проекта 903. В 1986 году эта поражавшая воображение махина была готова. Ставший продолжением идей "Каспийского монстра" экраноплан был предназначен для борьбы с надводными кораблями путём нанесения ракетного удара в условиях слабого противодействия со стороны средств воздушного нападения врага.

По сути, "Лунь" — это охотник на авианосцы, способный с огромной скоростью подойти к ордеру противника и отстреляться ракетами, оставаясь в зоне недосягаемости. Вооружённый шестью пусковыми установками с противокорабельными ракетами "Москит", "Лунь" мог нанести свой удар с расстояния в 120 километров, при этом пролетев над водой до 2000 километров, оставаясь практически невидимым для радаров противника.

Размах крыла этой птицы 44 метра, а площадь — 550 квадратных метров. Внутри крыла находятся четыре отсека с топливом для восьми двигателей НК-87. Длина этого экраноплана 73 метра, а высота сравнима с пятиэтажным домом — 19 метров.

Изначально планировалось создать восемь ракетных экранопланов типа "Лунь", однако из-за финансовых проблем и военной нецелесообразности эти планы реализовать не удалось. В настоящее время "Лунь" списан и законсервирован в сухом доке на территории завода "Дагдизель" в Каспийске. Вся секретная электроника пылится на секретных складах, откуда, наверное, больше никогда не будет возвращена. Можно посмотреть на это чудо советской инженерной мысли из космоса, пройдя по ссылке в Google-карты и вбив следующие координаты (42°52′54″ с.ш. 47°39′24″ в.д.).

За рубежом

Самым громким зарубежным проектом стал Boeing Pelican — военный экраноплан с возможностью переброски 1200 тонн за раз. Дальше разработок он не пошёл, концепция оказалась слишком огромной и малореализуемой даже по меркам не особо считающих деньги американских военных.

Аппарат должен был совершать полёт на высоте около десяти метров над морем, имея возможность подниматься на высоту в 6000 метров для полётов над сушей или обхода штормов. За один раз Pelican смог бы поднять до 17 танков M1 Abrams или почти 200 морских 20-футовых контейнеров. Однако с 2013 года об этом проекте ничего не слышно.

Была информация о постройке крупного экраноплана Южной Кореей, однако и этот проект в настоящее время заморожен.

Современное состояние

В настоящее время серьёзного производства экранопланов в России нет. Есть разрозненные компании, занимающиеся созданием небольших экранолётов. Время от времени возникают идеи о возрождении советской школы, однако они так и остаются не более чем прожектами. Более того, в России полностью отсутствует нормативно-правовая база, регламентирующая эксплуатацию экранопланов. Производители этого вида техники столкнулись с трудностями: им не удаётся собрать полный комплект разрешений на использование такого вида транспорта. Причём ни по одному из трёх назначений экранопланов: военному, спасательному и гражданскому. Огромное количество различных бюрократических организаций и отсутствие чёткой правовой базы превращают рядовую ситуацию по сертификации воздушного судна в неразрешимую проблему.

В России до сих пор даже не смогли решить проблему перевозки "Луня" и организации музея. Так до сих пор он и ржавеет потихоньку, начиная разваливаться на куски. У огромной страны не нашлось возможностей ни на сохранение советских технологий, ни на их перевод на гражданские коммерческие рельсы.

Однако вполне возможно, что сейчас экранопланы могут получить новое развитие. Дело в том, что для освоения Арктики они станут одним из наиболее удобных вариантов — способные преодолевать большие расстояния, не обращая внимания на то, лёд или вода находятся у них под крылом. Посмотрим, может быть, уже скоро мы вновь увидим низкий полёт этих удивительных аппаратов.

https://life.ru/t/%D0%BD%D0%B0%D1%83%D0%BA%D0%B0/991585/morskiie_monstry_ekranoplany_sssr_i_rossii

Экранопланы СССР и России

slavikap.livejournal.com

Морские монстры: экранопланы СССР и России

Советский Союз создал целую серию удивительных транспортных средств — экранопланов, — способных на уничтожение авианосцев неприятеля. К сожалению, в 90-е годы почти все наработки были уничтожены. Способны ли ещё подняться в воздух эти монстры — разбирался Михаил Котов.

Говорят, что в этот день в ЦРУ все общались исключительно самыми грязными ругательствами. Во время проявки кадров, снятых самолётом-разведчиком U-2, в акватории Каспийского моря было замечено нечто невероятное.

Судя по фотографиям, над поверхностью моря летел гигантский самолёт со скоростью около 500 километров в час. Тогда это чудо техники и получило прозвище «Каспийский монстр», а американские разведчики начали разработку по советским экранопланам, едва ли не самым удивительным военным машинам того времени.

Как летит экраноплан

Обычный самолёт для полёта использует подъёмную силу, возникающую за счёт разницы давления над и под плоскостью крыла. По верхней кромке крыльев (в зависимости от угла атаки) воздушный поток проходит быстрее, а под нижней — медленней. Из-за этого сверху от крыльев давление меньше, чем под ними, что и выталкивает летательный аппарат вверх.

При этом при снижении самолёта, почти у самой земли, может возникнуть интересный эффект. Его называют экранным, так как поверхность (взлётная полоса или водная гладь) также могут замедлять поток движения воздуха под крылом — из зоны высокого давления он смещается в зону низкого, но тормозится теперь не только плоскостью крыла, но и приближающейся землёй.

Будет врагом? Почему российская противолодочная авиация «окружает» Японию?

В итоге самолёт словно садится на «воздушную подушку», что приводит к ещё большему нарастанию давления и смещению его от передней части крыльев, как бывает при обычном полёте, к задней. В полётах ранней эпохи воздухоплавания это приводило к тому, что самолёт «клевал носом» при посадке, а то и вовсе совершал сальто. Проблему решили, разместив крылья над кабиной и поставив самолёт на шасси. Но впоследствии инженеры подумали: «А почему бы не применить экранный эффект для движения самого летательного аппарата?»

…И создали экранопланы. Мы не случайно упомянули воздушную подушку. Экранопланы ближе всего именно к морским судам, использующим этот принцип. Только воздушная подушка экраноплана создаётся не путём нагнетания воздуха специальными устройствами, а набегающим потоком. Давление под нижней плоскостью крыла повышается, что удерживает технику в полёте над поверхностью воды.

Создаются такие условия только на очень небольших высотах (от нескольких сантиметров до нескольких метров), именно поэтому экранопланы используются преимущественно над водой. Они могут летать и над обычной поверхностью, только она должна быть ровной, без деревьев и сильных искривлений рельефа. Например, над поверхностью высохшего солёного озера экраноплан будет летать без проблем.

Из-за специфики полёта управлять экранопланом сложно. Обычному пилоту, пересевшему в кабину такой машины, будет крайне непривычно. Здесь всё иначе: изменение высоты меняет балансировку летательного аппарата, изменение скорости — тоже. Крен вызывает диагональное смещение центра давления. Однако у экраноплана есть множество плюсов по сравнению с современными самолётами и судами, так как они сочетают в себе качества как тех, так и других:

  • экранолёты гораздо безопаснее обычных самолётов, так как в случае обнаружения неисправности в полёте амфибия может сесть на воду даже при сильном волнении;
  • экранопланы быстрее судов на воздушной подушке, так как достигают скорости в 500 километров в час;
  • экранопланы экономичнее, чем самолёты, из-за специфики полёта;
  • экранопланам не нужен аэродром.

Наша школа

Экранолет «Ракета-2». Конструктор — лауреат Ленинской и Государственной премий, доктор технических наук Ростислав Алексеевич Алексеев.

В конструкциях экранопланов выделяют две основные школы — советскую, созданную Ростиславом Алексеевым, и западную, первенство в которой принадлежит немецкому, а затем и американскому (после Второй мировой он был перевезён в США, где и трудился до самой смерти) конструктору Александру Липпишу (Alexander Lippisch).

Немецкие экранопланы всегда делались как треугольные летающие крылья, чаще всего без хвостового оперения, устойчивые, но неспособные развить высокую скорость. Советские, а потом и российские разработки, напротив, опирались на прямое крыло. Такая схема требует дополнительных усилий по стабилизации конструкции, но позволяет двигаться с большими скоростями и в самолётном режиме. Есть ещё и тандемная схема, но она пока почти не вышла за рамки теоретической авиации.

Ростислав Алексеев.

Ростислав Алексеев, главный конструктор экранопланов в мире, был кораблестроителем, мечтавшим о настоящем полёте и воплотившим свои мечты в реальность. В 1935 году он поступил в Горьковский индустриальный институт имени Жданова, а в октябре 1941 года (в связи с началом войны экзамены отложили) защитил дипломную работу по теме «Глиссер на подводных крыльях».

Во время войны он работал в должности контрольного мастера выпуска танков на заводе «Красное Сормово». В 1942 году было принято решение о выделении Алексееву помещения и людей для работы по созданию боевых катеров на подводных крыльях. Вчерашний выпускник, он смог заразить своей идеей всех, убедить в возможности заставить катер «летать». В проект Алексеева поверило и управление кораблестроения ВМФ, ему были выделены средства.

Замах на рубль: Почему надо перестать бояться и полюбить матерь всех бомб

«Меня так вдохновила забота о моём проекте, это был такой могучий заряд уверенности в необходимости задуманного, что его хватило на десятилетия. Ведь подумать только, ещё в разгаре война, всё подчинено лозунгу «Всё для фронта!», каждая пара рук на счету, а люди думают о завтрашнем мирном дне». Ростислав Алексеев.

Разработка затянулась на долгие годы, уже после войны в 1957 году Алексеев представил судно на подводных крыльях «Ракета» на суд мировой общественности, приведя корабль в Москву в дни Международного фестиваля молодёжи и студентов. С этого момента в мире началось скоростное судостроение. Все советские суда на подводных крыльях — «Метеоры», «Буревестники», «Кометы» — построены Ростиславом Алексеевым.

Рождение монстра

Авиационно-морской поисково-спасательный комплекс самолет «Мрия» — экраноплан «Орленок». Разработан в ЦКБ по судам на подводных крыльях имени Р.Я. Алексеева. Репродукция.

Алексеев начал создавать экранопланы в 1962 году. При этом он видел своей задачей совмещение в экраноплане возможностей обычного самолёта и, собственно, экранолёта. По его задумке, использовать эту технику предполагалось как над поверхностью воды, так и на высоте до 7500 метров. Для проверки возможностей экранопланов им была создана экспериментальная модель КМ «Корабль-макет». Однако зарубежные специалисты расшифровали эти буквы по-своему «Каспийский монстр» (Kaspian Monster).

Экраноплан имел размах крыла почти 38 метров, длину 92 метра, максимальную взлётную массу 544 тонны. До появления самолёта Ан-225 «Мрия» это был самый тяжёлый летательный аппарат в мире. 22 июня 1966 года, перед рассветом, с волжского причала спустили на воду самый крупный на то время летательный аппарат на планете.

Сразу после выпуска с завода встала проблема перемещения экраноплана к месту испытаний. Почти месяц полупритопленный, с отстыкованным крылом, накрытый маскировочной сеткой экраноплан буксировали по Волге из Горького на полигон в Каспийск. По соображениям секретности шли только ночью, днём «монстр» отдыхал в тени маскировочной сетки.

В 1966 году «Каспийский монстр» наконец вышел на испытания, которые проводились на специально созданной испытательно-сдаточной станции на Каспийском море в районе города Каспийска (Дагестан). Долгих 15 лет шли тесты этого чуда техники, пока не случилась авария в 1980 году из-за ошибки пилотирования. Обошлось без жертв, более того, экраноплан ещё неделю оставался на плаву, однако попыток спасти его предпринято не было. Он так и затонул в Каспийском море.

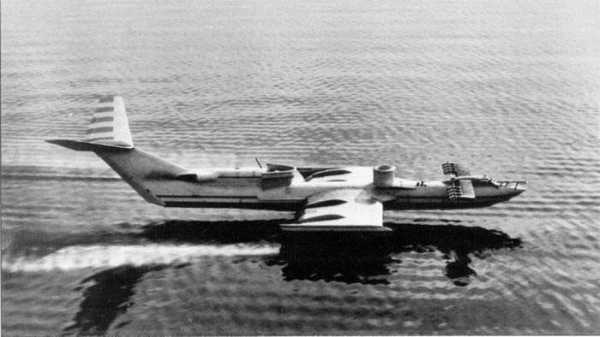

Первый полет «Орлёнка»

Российский экраноплан типа «Орленок», разработанный советскими и американскими специалистами.

В начале 70-х годов конструкторское бюро Алексеева получает заказ на создание военного экраноплана, и 3 ноября 1979 года первый в мире десантный корабль-экранолёт «Орлёнок» был принят как боевая единица в состав военно-морского флота. Он получил штатный номер МДЭ-160 (малый десантный экраноплан).

«Орлёнок» имел вовсе не маленькое полное водоизмещение в 122 тонны, развивал скорость в 216 узлов и мог перевозить 200 десантников в полной боевой выкладке или 28 тонн груза. Малый десантный экраноплан предназначался для переброски морских десантов на дальность до 1500 километров, с возможностью взлёта при высоте волн до двух метров. Погрузка и выгрузка людей и техники осуществлялись через откидывающуюся вправо носовую часть.

Всего было создано пять таких уникальных для своего времени машин. К сожалению, в 1984 году умер министр обороны Дмитрий Устинов, который поддерживал идею строительства флота десантных экранопланов.

Новый министр обороны Сергей Соколов закрыл программу, пустив высвободившиеся деньги на строительство атомных подводных лодок. Но даже это не остановило процесс создания одного из самых уникальных военных транспортных средств в мире — экраноплана «Лунь».

«Лунь» — птица гордая

Ростислав Алексеев уже не увидел полёта этого экраноплана, ставшего выражением всех его идей и мыслей. 14 января 1980 года, находясь на испытаниях модели нового пассажирского экранолёта, во время спуска на воду он получил травмы. Две операции не помогли, и самый главный творец экранопланов в мире скончался 8 февраля 1980 года. В это время конструкторские работы по проекту «Лунь» уже были завершены, оставалось дождаться начала строительства.

В 1983 году был заложен первый и, как потом окажется, последний тяжёлый ударный экраноплан-ракетоносец проекта 903. В 1986 году эта поражавшая воображение махина была готова. Ставший продолжением идей «Каспийского монстра» экраноплан был предназначен для борьбы с надводными кораблями путём нанесения ракетного удара в условиях слабого противодействия со стороны средств воздушного нападения врага.

По сути, «Лунь» — это охотник на авианосцы, способный с огромной скоростью подойти к ордеру противника и отстреляться ракетами, оставаясь в зоне недосягаемости. Вооружённый шестью пусковыми установками с противокорабельными ракетами «Москит», «Лунь» мог нанести свой удар с расстояния в 120 километров, при этом пролетев над водой до 2000 километров, оставаясь практически невидимым для радаров противника.

Размах крыла этой птицы 44 метра, а площадь — 550 квадратных метров. Внутри крыла находятся четыре отсека с топливом для восьми двигателей НК-87. Длина этого экраноплана 73 метра, а высота сравнима с пятиэтажным домом — 19 метров.

Изначально планировалось создать восемь ракетных экранопланов типа «Лунь», однако из-за финансовых проблем и военной нецелесообразности эти планы реализовать не удалось.

В настоящее время «Лунь» списан и законсервирован в сухом доке на территории завода «Дагдизель» в Каспийске. Вся секретная электроника пылится на секретных складах, откуда, наверное, больше никогда не будет возвращена. Можно посмотреть на это чудо советской инженерной мысли из космоса, пройдя по ссылке в Google-карты и вбив следующие координаты (42°52′54″ с.ш. 47°39′24″ в.д.).

За рубежом

Самым громким зарубежным проектом стал Boeing Pelican — военный экраноплан с возможностью переброски 1200 тонн за раз. Дальше разработок он не пошёл, концепция оказалась слишком огромной и малореализуемой даже по меркам не особо считающих деньги американских военных.

Аппарат должен был совершать полёт на высоте около десяти метров над морем, имея возможность подниматься на высоту в 6000 метров для полётов над сушей или обхода штормов. За один раз Pelican смог бы поднять до 17 танков M1 Abrams или почти 200 морских 20-футовых контейнеров. Однако с 2013 года об этом проекте ничего не слышно.

Была информация о постройке крупного экраноплана Южной Кореей, однако и этот проект в настоящее время заморожен.

Современное состояние

В настоящее время серьёзного производства экранопланов в России нет. Есть разрозненные компании, занимающиеся созданием небольших экранолётов. Время от времени возникают идеи о возрождении советской школы, однако они так и остаются не более чем прожектами. Более того, в России полностью отсутствует нормативно-правовая база, регламентирующая эксплуатацию экранопланов.

Арктический рейд особого назначения: как военная техника РФ покорила самый северный океан планеты

Производители этого вида техники столкнулись с трудностями: им не удаётся собрать полный комплект разрешений на использование такого вида транспорта. Причём ни по одному из трёх назначений экранопланов: военному, спасательному и гражданскому. Огромное количество различных бюрократических организаций и отсутствие чёткой правовой базы превращают рядовую ситуацию по сертификации воздушного судна в неразрешимую проблему.

В России до сих пор даже не смогли решить проблему перевозки «Луня» и организации музея. Так до сих пор он и ржавеет потихоньку, начиная разваливаться на куски. У огромной страны не нашлось возможностей ни на сохранение советских технологий, ни на их перевод на гражданские коммерческие рельсы.

Однако вполне возможно, что сейчас экранопланы могут получить новое развитие. Дело в том, что для освоения Арктики они станут одним из наиболее удобных вариантов — способные преодолевать большие расстояния, не обращая внимания на то, лёд или вода находятся у них под крылом. Посмотрим, может быть, уже скоро мы вновь увидим низкий полёт этих удивительных аппаратов.

Автор: Михаил Котов

Подпишитесь на нас Вконтакте, Одноклассники


geo-politica.info

Экранопланы СССР и России: amarok_man — LiveJournal

Советский Союз создал целую серию удивительных транспортных средств — экранопланов, — способных на уничтожение авианосцев неприятеля. К сожалению, в 90-е годы почти все наработки были уничтожены. Способны ли ещё подняться в воздух эти монстры — разбирался журналист Лайфа Михаил Котов.

Говорят, что в этот день в ЦРУ все общались исключительно самыми грязными ругательствами. Во время проявки кадров, снятых самолётом-разведчиком U-2, в акватории Каспийского моря было замечено нечто невероятное. Судя по фотографиям, над поверхностью моря летел гигантский самолёт со скоростью около 500 километров в час. Тогда это чудо техники и получило прозвище "Каспийский монстр", а американские разведчики начали разработку по советским экранопланам, едва ли не самым удивительным военным машинам того времени.

Как летит экраноплан

Обычный самолёт для полёта использует подъёмную силу, возникающую за счёт разницы давления над и под плоскостью крыла. По верхней кромке крыльев (в зависимости от угла атаки) воздушный поток проходит быстрее, а под нижней — медленней. Из-за этого сверху от крыльев давление меньше, чем под ними, что и выталкивает летательный аппарат вверх. При этом при снижении самолёта, почти у самой земли, может возникнуть интересный эффект. Его называют экранным, так как поверхность (взлётная полоса или водная гладь) также могут замедлять поток движения воздуха под крылом — из зоны высокого давления он смещается в зону низкого, но тормозится теперь не только плоскостью крыла, но и приближающейся землёй.

В итоге самолёт словно садится на "воздушную подушку", что приводит к ещё большему нарастанию давления и смещению его от передней части крыльев, как бывает при обычном полёте, к задней. В полётах ранней эпохи воздухоплавания это приводило к тому, что самолёт "клевал носом" при посадке, а то и вовсе совершал сальто. Проблему решили, разместив крылья над кабиной и поставив самолёт на шасси. Но впоследствии инженеры подумали: "А почему бы не применить экранный эффект для движения самого летательного аппарата?"

...И создали экранопланы. Мы не случайно упомянули воздушную подушку. Экранопланы ближе всего именно к морским судам, использующим этот принцип. Только воздушная подушка экраноплана создаётся не путём нагнетания воздуха специальными устройствами, а набегающим потоком. Давление под нижней плоскостью крыла повышается, что удерживает технику в полёте над поверхностью воды.

Создаются такие условия только на очень небольших высотах (от нескольких сантиметров до нескольких метров), именно поэтому экранопланы используются преимущественно над водой. Они могут летать и над обычной поверхностью, только она должна быть ровной, без деревьев и сильных искривлений рельефа. Например, над поверхностью высохшего солёного озера экраноплан будет летать без проблем.

Из-за специфики полёта управлять экранопланом сложно. Обычному пилоту, пересевшему в кабину такой машины, будет крайне непривычно. Здесь всё иначе: изменение высоты меняет балансировку летательного аппарата, изменение скорости — тоже. Крен вызывает диагональное смещение центра давления. Однако у экраноплана есть множество плюсов по сравнению с современными самолётами и судами, так как они сочетают в себе качества как тех, так и других:

экранолёты гораздо безопаснее обычных самолётов, так как в случае обнаружения неисправности в полёте амфибия может сесть на воду даже при сильном волнении;

экранопланы быстрее судов на воздушной подушке, так как достигают скорости в 500 километров в час;

экранопланы экономичнее, чем самолёты, из-за специфики полёта;

экранопланам не нужен аэродром.

Наша школа

Экранолет "Ракета-2". Конструктор - лауреат Ленинской и Государственной премий, доктор технических наук Ростислав Алексеевич Алексеев.

Фото: © РИА Новости

В конструкциях экранопланов выделяют две основные школы — советскую, созданную Ростиславом Алексеевым, и западную, первенство в которой принадлежит немецкому, а затем и американскому (после Второй мировой он был перевезён в США, где и трудился до самой смерти) конструктору Александру Липпишу (Alexander Lippisch).

Немецкие экранопланы всегда делались как треугольные летающие крылья, чаще всего без хвостового оперения, устойчивые, но неспособные развить высокую скорость. Советские, а потом и российские разработки, напротив, опирались на прямое крыло. Такая схема требует дополнительных усилий по стабилизации конструкции, но позволяет двигаться с большими скоростями и в самолётном режиме. Есть ещё и тандемная схема, но она пока почти не вышла за рамки теоретической авиации.

Ростислав Алексеев, главный конструктор экранопланов в мире, был кораблестроителем, мечтавшим о настоящем полёте и воплотившим свои мечты в реальность. В 1935 году он поступил в Горьковский индустриальный институт имени Жданова, а в октябре 1941 года (в связи с началом войны экзамены отложили) защитил дипломную работу по теме "Глиссер на подводных крыльях".

Во время войны он работал в должности контрольного мастера выпуска танков на заводе "Красное Сормово". В 1942 году было принято решение о выделении Алексееву помещения и людей для работы по созданию боевых катеров на подводных крыльях. Вчерашний выпускник, он смог заразить своей идеей всех, убедить в возможности заставить катер "летать". В проект Алексеева поверило и управление кораблестроения ВМФ, ему были выделены средства.

"Меня так вдохновила забота о моём проекте, это был такой могучий заряд уверенности в необходимости задуманного, что его хватило на десятилетия. Ведь подумать только, ещё в разгаре война, всё подчинено лозунгу "Всё для фронта!", каждая пара рук на счету, а люди думают о завтрашнем мирном дне"

Разработка затянулась на долгие годы, уже после войны в 1957 году Алексеев представил судно на подводных крыльях "Ракета" на суд мировой общественности, приведя корабль в Москву в дни Международного фестиваля молодёжи и студентов. С этого момента в мире началось скоростное судостроение. Все советские суда на подводных крыльях — "Метеоры", "Буревестники", "Кометы" — построены Ростиславом Алексеевым.

Рождение монстра

Авиационно-морской поисково-спасательный комплекс самолет "Мрия" - экраноплан "Орленок". Разработан в ЦКБ по судам на подводных крыльях имени Р.Я. Алексеева. Репродукция.

Фото: © РИА Новости

Алексеев начал создавать экранопланы в 1962 году. При этом он видел своей задачей совмещение в экраноплане возможностей обычного самолёта и, собственно, экранолёта. По его задумке, использовать эту технику предполагалось как над поверхностью воды, так и на высоте до 7500 метров. Для проверки возможностей экранопланов им была создана экспериментальная модель КМ "Корабль-макет". Однако зарубежные специалисты расшифровали эти буквы по-своему "Каспийский монстр" (Kaspian Monster).

Экраноплан имел размах крыла почти 38 метров, длину 92 метра, максимальную взлётную массу 544 тонны. До появления самолёта Ан-225 "Мрия" это был самый тяжёлый летательный аппарат в мире. 22 июня 1966 года, перед рассветом, с волжского причала спустили на воду самый крупный на то время летательный аппарат на планете.

Сразу после выпуска с завода встала проблема перемещения экраноплана к месту испытаний. Почти месяц полупритопленный, с отстыкованным крылом, накрытый маскировочной сеткой экраноплан буксировали по Волге из Горького на полигон в Каспийск. По соображениям секретности шли только ночью, днём "монстр" отдыхал в тени маскировочной сетки.

В 1966 году "Каспийский монстр" наконец вышел на испытания, которые проводились на специально созданной испытательно-сдаточной станции на Каспийском море в районе города Каспийска (Дагестан). Долгих 15 лет шли тесты этого чуда техники, пока не случилась авария в 1980 году из-за ошибки пилотирования. Обошлось без жертв, более того, экраноплан ещё неделю оставался на плаву, однако попыток спасти его предпринято не было. Он так и затонул в Каспийском море.

Первый полет "Орлёнка"

В начале 70-х годов конструкторское бюро Алексеева получает заказ на создание военного экраноплана, и 3 ноября 1979 года первый в мире десантный корабль-экранолёт "Орлёнок" был принят как боевая единица в состав военно-морского флота. Он получил штатный номер МДЭ-160 (малый десантный экраноплан).

"Орлёнок" имел вовсе не маленькое полное водоизмещение в 122 тонны, развивал скорость в 216 узлов и мог перевозить 200 десантников в полной боевой выкладке или 28 тонн груза. Малый десантный экраноплан предназначался для переброски морских десантов на дальность до 1500 километров, с возможностью взлёта при высоте волн до двух метров. Погрузка и выгрузка людей и техники осуществлялись через откидывающуюся вправо носовую часть.

Всего было создано пять таких уникальных для своего времени машин. К сожалению, в 1984 году умер министр обороны Дмитрий Устинов, который поддерживал идею строительства флота десантных экранопланов. Новый министр обороны Сергей Соколов закрыл программу, пустив высвободившиеся деньги на строительство атомных подводных лодок. Но даже это не остановило процесс создания одного из самых уникальных военных транспортных средств в мире — экраноплана "Лунь".

"Лунь" — птица гордая

Ростислав Алексеев уже не увидел полёта этого экраноплана, ставшего выражением всех его идей и мыслей. 14 января 1980 года, находясь на испытаниях модели нового пассажирского экранолёта, во время спуска на воду он получил травмы. Две операции не помогли, и самый главный творец экранопланов в мире скончался 8 февраля 1980 года. В это время конструкторские работы по проекту "Лунь" уже были завершены, оставалось дождаться начала строительства.

В 1983 году был заложен первый и, как потом окажется, последний тяжёлый ударный экраноплан-ракетоносец проекта 903. В 1986 году эта поражавшая воображение махина была готова. Ставший продолжением идей "Каспийского монстра" экраноплан был предназначен для борьбы с надводными кораблями путём нанесения ракетного удара в условиях слабого противодействия со стороны средств воздушного нападения врага.

По сути, "Лунь" — это охотник на авианосцы, способный с огромной скоростью подойти к ордеру противника и отстреляться ракетами, оставаясь в зоне недосягаемости. Вооружённый шестью пусковыми установками с противокорабельными ракетами "Москит", "Лунь" мог нанести свой удар с расстояния в 120 километров, при этом пролетев над водой до 2000 километров, оставаясь практически невидимым для радаров противника.

Размах крыла этой птицы 44 метра, а площадь — 550 квадратных метров. Внутри крыла находятся четыре отсека с топливом для восьми двигателей НК-87. Длина этого экраноплана 73 метра, а высота сравнима с пятиэтажным домом — 19 метров.

Изначально планировалось создать восемь ракетных экранопланов типа "Лунь", однако из-за финансовых проблем и военной нецелесообразности эти планы реализовать не удалось. В настоящее время "Лунь" списан и законсервирован в сухом доке на территории завода "Дагдизель" в Каспийске. Вся секретная электроника пылится на секретных складах, откуда, наверное, больше никогда не будет возвращена. Можно посмотреть на это чудо советской инженерной мысли из космоса, пройдя по ссылке в Google-карты и вбив следующие координаты (42°52′54″ с.ш. 47°39′24″ в.д.).

За рубежом

Самым громким зарубежным проектом стал Boeing Pelican — военный экраноплан с возможностью переброски 1200 тонн за раз. Дальше разработок он не пошёл, концепция оказалась слишком огромной и малореализуемой даже по меркам не особо считающих деньги американских военных.

Аппарат должен был совершать полёт на высоте около десяти метров над морем, имея возможность подниматься на высоту в 6000 метров для полётов над сушей или обхода штормов. За один раз Pelican смог бы поднять до 17 танков M1 Abrams или почти 200 морских 20-футовых контейнеров. Однако с 2013 года об этом проекте ничего не слышно.

Была информация о постройке крупного экраноплана Южной Кореей, однако и этот проект в настоящее время заморожен.

Современное состояние

В настоящее время серьёзного производства экранопланов в России нет. Есть разрозненные компании, занимающиеся созданием небольших экранолётов. Время от времени возникают идеи о возрождении советской школы, однако они так и остаются не более чем прожектами. Более того, в России полностью отсутствует нормативно-правовая база, регламентирующая эксплуатацию экранопланов. Производители этого вида техники столкнулись с трудностями: им не удаётся собрать полный комплект разрешений на использование такого вида транспорта. Причём ни по одному из трёх назначений экранопланов: военному, спасательному и гражданскому. Огромное количество различных бюрократических организаций и отсутствие чёткой правовой базы превращают рядовую ситуацию по сертификации воздушного судна в неразрешимую проблему.

В России до сих пор даже не смогли решить проблему перевозки "Луня" и организации музея. Так до сих пор он и ржавеет потихоньку, начиная разваливаться на куски. У огромной страны не нашлось возможностей ни на сохранение советских технологий, ни на их перевод на гражданские коммерческие рельсы.

Однако вполне возможно, что сейчас экранопланы могут получить новое развитие. Дело в том, что для освоения Арктики они станут одним из наиболее удобных вариантов — способные преодолевать большие расстояния, не обращая внимания на то, лёд или вода находятся у них под крылом. Посмотрим, может быть, уже скоро мы вновь увидим низкий полёт этих удивительных аппаратов.

https://life.ru/t/%D0%BD%D0%B0%D1%83%D0%BA%D0%B0/991585/morskiie_monstry_ekranoplany_sssr_i_rossii

amarok-man.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
