Фугасный снаряд Википедия

У этого термина существуют и другие значения, см. Фугас.

Фуга́с (фр. fougasse, от лат. focus «очаг, огонь»)[1] — просторечное название инженерных боеприпасов и артиллерийских снарядов фугасного и осколочно-фугасного действия.

Поражающий эффект

Фугасные боеприпасы действуют разрушительной силой газов разрывного заряда и частично силой удара в преграду. В соответствии с этим мощность фугасного снаряда определяется весом и качеством взрывчатого вещества, заключенного в его оболочке, что и определяет основное требование, предъявляемое к таким снарядам. Увеличение мощности фугасных снарядов в пределах одного калибра возможно путём увеличения ёмкости камеры для разрывного заряда и применения более мощного взрывчатого вещества.

Объём камеры снаряда можно увеличить удлинением цилиндрической части снаряда и уменьшением толщины его стенок. Однако длина цилиндрической части ограничена общей длиной снаряда, обусловленной его устойчивостью на траектории. Тем не менее длинная цилиндрическая часть является характерной особенностью фугасных снарядов. Уменьшение толщины стенок оболочки фугасного снаряда ограничено требованием его прочности при выстреле. В связи с этим применение фугасных снарядов в мортирах и гаубицах является более выгодным, нежели в пушках, из-за высоких давлений, развивающихся в последних при выстреле.

История

В XVII—XVIII веках фугасами назывались подкопы под укрепления противника с камерами для размещения пороховых зарядов. В XIX веке для их обозначения было введено понятие Минный горн (вышло из употребления с 50-х годов XX века), а фугасами стали называться отдельные заряды, закладываемые в грунт или в воду. В первой и второй мировых войнах фугасы использовались при устройстве минно-взрывных заграждений и производстве разрушений. С 1970-х годах вместо термина «Фугас» применяются термины «заряд В В» («заряд взрывчатого вещества»), «объектная мина» и тому подобное.

Инженерный боеприпас

Фугас как инженерный боеприпас — это заряд взрывчатого вещества, закладываемый в земле или под водой на небольшой глубине, взрываемый внезапно для нанесения урона противнику или задержания его продвижения. При подрыве фугаса цель поражается ударной волной, осколками и продуктами взрыва.

Подрыв взрывчатого вещества производится электрическим, огневым или механическим способами. При огневом способе обычно необходимо использовать детонаторы, огнепроводный шнур или зажигательные трубки. При электрическом способе используются электродетонаторы, в которых необходимая начальная температура индукции воспламенения достигается за счёт тепловой энергии электроискры или спирали и начального заряда инициирующего взрывчатого вещества.

Артиллерийский снаряд

Фугасные снаряды в основном предназначаются для стрельбы по небетонированным оборонительным сооружениям: окопам, деревоземляным (ДЗОТам) и деревокаменным огневым точкам, наблюдательным пунктам и т. п. Кроме того, фугасные снаряды крупных калибров могут применяться совместно с бетонобойными снарядами для стрельбы по бетонированным оборонительным сооружениям — долговременным огневым точкам (ДОТам) — главным образом для снятия земляной насыпи с последних. Стрельба на рикошетах фугасными снарядами может с успехом применяться для проделывания проходов в минных полях.

При отсутствии осколочных и осколочно-фугасных снарядов, фугасные снаряды могут применяться для стрельбы по открытым живым целям, а при отсутствии бронебойных снарядов — для стрельбы по танкам. В этих случаях действие фугасных снарядов будет значительно уступать действию заменяемых ими снарядов.

В авиационной артиллерии малокалиберные фугасные и фугасно-трассирующие снаряды применяются для стрельбы по самолетам.

Конструкция

Фугасные снаряды обладают наиболее тонкостенными оболочками, высоким коэффициентом наполнения, высокой относительной массой разрывного заряда и малой относительной массой снаряда.

По конструктивному оформлению фугасные снаряды наземной артиллерии средних калибров бывают цельнокорпусными, с привинтной головкой или ввинтным дном и очком под головной взрыватель, а снаряды крупных калибров — со сплошной головной частью, ввинтным дном и очком под донный взрыватель или с привинтной головкой и ввинтным дном и очком под головной взрыватель. Снаряды крупных калибров, кроме того, могут иметь два очка: под головной и донный взрыватели; применением двух взрывателей обеспечиваются безотказность действия и полнота разрыва снаряда.

Малокалиберные фугасные снаряды в авиационной артиллерии впервые были применены немцами в 20- и 30-мм авиационных пушках во время Второй мировой войны. Корпус 20-мм снаряда тонкостенный, штампованный, с выдавленными на нём канавками для ведущего пояска и кернения дульца гильзы. Дно корпуса для повышения прочности при выстреле делается полусферической формы. Центрующих утолщений на корпусе нет, и центрование снаряда в канале ствола производится центрующим утолщением на взрывателе и ведущим пояском. Взрыватель соединяется со снарядом при помощи переходной втулки, закрепленной в корпусе.

Необходимая прочность таких снарядов при выстреле достигалась за счет применения корпуса из металла с высокими механическими свойствами[источник не указан 1309 дней] и его термической обработки.

Появление в 1940-х годах в малокалиберной авиационной артиллерии фугасных снарядов объясняется повышенным поражающим действием этих снарядов по сравнению с осколочными ввиду малой чувствительности современных самолетов к поражению осколками[источник не указан 1309 дней]. Поэтому следует считать целесообразным[когда?] всемерное повышение фугасности малокалиберных осколочных снарядов зенитной и авиационной артиллерии. Применение фугасных снарядов в наземной артиллерии целесообразно лишь в орудиях калибра от 120 мм и выше, так как незначительный вес разрывного заряда снарядов меньшего калибра не обеспечивает разрушения даже самых лёгких полевых укрытий

[источник не указан 1309 дней].

Фугасы в настоящее время

В настоящее время в артиллерии средних калибров фугасные снаряды почти полностью вытеснены осколочно-фугасными, значительно упрощающими боевое снабжение артиллерии.

Старые фугасные снаряды сохранились лишь на вооружении, производство же фугасных снарядов средних калибров прекращено почти во всех странах.

Для снаряжения фугасных снарядов наземной артиллерии в мирное время идет почти исключительно тротил и реже мелинит, а в военное время неизбежно применение суррогатных взрывчатых веществ.

Фугасные снаряды германской авиационной артиллерии снаряжались главным образом тэном и реже тротилом.

Фугасные взрыватели

Для приведения фугасных снарядов наземной артиллерии в действие у цели применяются головные и донные взрыватели с одной-тремя установками: на мгновенное (осколочное), инерционное (фугасное) и замедленное действие. Применение взрывателей с установками на инерционное и замедленное действие имеет целью обеспечить необходимое углубление снаряда в преграду до момента его разрыва для получения необходимого фугасного действия.

В малокалиберных фугасных снарядах авиационной артиллерии могут применяться только взрыватели мгновенного действия.

См. также

Примечания

  1. ↑ Краткий словарь иностранных слов / составитель Локшина С.М.. — 8-е изд., стереотип. — М.: Русский язык, 1985. — С. 281. — 352 с.

Литература

  • Н. В. Огарков. ФУГАСЫ // Советская Военная Энциклопедия. — Москва: воениздат, 1980. — Т. 8. — 687 с. — 106 000 экз.
  • Краткий словарь иностранных слов. — Москва: Русский язык, 1985.

wikiredia.ru

Осколочно-фугасный снаряд - это... Что такое Осколочно-фугасный снаряд?

Схема осколочно-фугасного снаряда

Осколочно-фугасный снаряд (ОФС) — артиллерийский боеприпас основного назначения, совмещающий осколочное и фугасное действие, и предназначенный для поражения большого количества типов целей: поражения живой силы противника на открытой местности или в укреплениях, уничтожения легкобронированной техники, разрушения зданий, укреплений и фортификационных сооружений, проделывания проходов в минных полях и др. Входит в основной боекомплект танков Т-64/72/80/84У/Т-90 и обычно в боеукладке составляет до 50 % от общего числа снарядов. Также используется в авиапушках, орудиях САУ и т. д.

Конструкция

Конструктивно осколочно-фугасный снаряд представляет собой металлическую цилиндрическую толстостенную капсулу, наполненную высокобризантным взрывчатым веществом. В головной части снаряда расположен взрыватель включающий в себя систему управления подрывом и детонатор.

В качестве основного взрывчатого вещества обычно используется тротил или его пассивированный (парафином или другими веществами) для снижения чувствительности к детонации вариант.

Для обеспечения высокой твёрдости осколков корпус снаряда изготавливают из высокоуглеродистой стали или сталистого чугуна. Часто, для образования более однородного осколочного поля, на внутреннюю поверхность капсулы снаряда наносят насечки или канавки. Применение готовых поражающих элементов для осколочно-фугасных снарядов не характерно.

Для стабилизации в полёте могут использоваться либо ведущие поводки на поверхности (для нарезных пушек), либо оперение в хвостовой части снаряда (для гладкоствольных пушек)

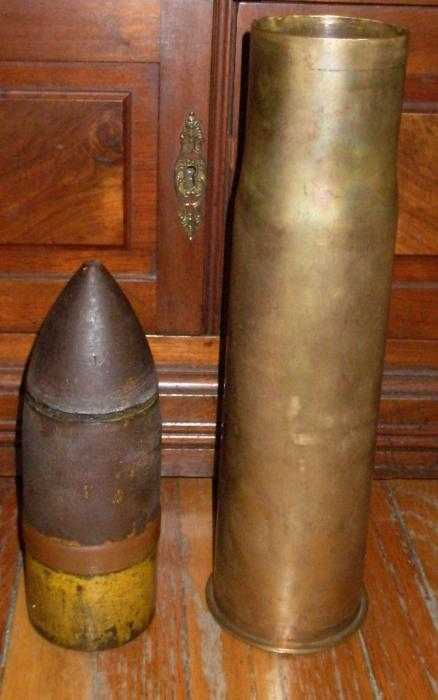

Различные советские осколочно-фугасные дальнобойные гранаты калибром от 76 до 152 мм

Взрыватель

Долгое время единственным используемым взрывателем являлся ударный взрыватель, срабатывавший при попадании снаряда в цель.

Ударные взрыватели наиболее просты и надёжны. Большинство взрывателей этого типа возможно выставить на контактный или замедленный режим. В первом случае взрыв происходит при первом касании о препятствие и предназначен для поражения объектов вокруг преграды. Во втором случае снаряд заглубляется в цель и только там происходит детонация — это позволяет эффективно разрушать фортификационные сооружения и здания.

Однако, данный тип взрывателей имеет существенный недостаток — при падении в вязкую среду снаряд может либо вообще не взорваться (с чем связанно большое количество неразорвавшихся снарядов на местах бывших боевых действий), либо взорваться слишком поздно, при значительном углублении в среду — поражающий эффект при этом близится к нулю.

Значительным шагом вперёд стала разработка дистанционных взрывателей. Данные взрыватели подрывают боеприпас на определённом удалении от пушки, тем самым обеспечивая принципиально новые возможности применения ОФС. Наиболее значительными являются возможности уничтожения вертолётов из танковых пушек, возможность вести огонь на большую дальность по очень крутым траекториям, а также возможность уничтожения скоплений живой силы противника на открытой местности.

Российские танки Т-80УК и Т-90 оборудуются системой «Айнет», обеспечивающей подрыв ОФС в заданной точке траектории. Установка взрывателя проводится в автоматическом режиме, от наводчика требуется лишь замерить дальность лазерным дальномером. Практика показывает, что расход снарядов на каждую цель при этом уменьшается примерно вдвое.

Оценка снаряда

Ценность осколочно-фугасных снарядов для артиллерийских орудий подтверждается массовостью их использования на протяжении всей истории артиллерии. Несмотря на то, что фугасное действие ОФС меньше, чем у специализированного фугасного, а осколочное — меньше чем у осколочного снарядов, сочетание этих двух факторов поражения обеспечивает наиболее надёжное поражение всех типов целей.

Достоинства

Основным достоинством осколочно-фугасного снаряда является его универсальность. Данный тип снарядов возможно эффективно использовать против подавляющего большинства целей.

Так же к достоинствам можно отнести меньшую стоимость, чем у бронебойных и кумулятивных снарядов того же калибра, что снижает затраты на обеспечение боевых действий и учебных стрельб.

Недостатки

Основным недостатком осколочно-фугасного снаряда является его малая бронепробиваемость. Современные танки, с точки зрения пробития брони и поражения экипажа, практически неуязвимы для осколочно-фугасных снарядов большинства используемых калибров. Однако при прямом попадании в уязвимые зоны (люки башни, радиатор моторного отделения, вышибные экраны кормовой боеукладки и т. д.) ОФС может вывести современный танк из строя. Так же ударной волной и осколками, с большой долей вероятности, выводятся из строя приборы наблюдения, связи, вынесенное за броневой объем вооружение, прочие комплексы, устанавливаемые в большом количестве на современную бронетехнику.

См. также

Ссылки

dic.academic.ru

Фугасный снаряд - Википедия

Материал из Википедии — свободной энциклопедии

(перенаправлено с «»)
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 20 марта 2017; проверки требуют 10 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 20 марта 2017; проверки требуют 10 правок. У этого термина существуют и другие значения, см. Фугас.

Фуга́с (фр. fougasse, от лат. focus «очаг, огонь»)[1] — просторечное название инженерных боеприпасов и артиллерийских снарядов фугасного и осколочно-фугасного действия.

Поражающий эффект[ | ]

Фугасные боеприпасы действуют разрушительной силой газов разрывного заряда и частично силой удара в преграду. В соответствии с этим мощность фугасного снаряда определяется весом и качеством взрывчатого вещества, заключенного в его оболочке, что и определяет основное требование, предъявляемое к таким снарядам. Увеличение мощности фугасных снарядов в пределах одного калибра возможно путём увеличения ёмкости камеры для разрывного заряда и применения более мощного взрывчатого вещества.

Объём снаряда можно увеличить удлинением цилиндрической части снаряда и уменьшением толщины его стенок. Однако длина цилиндрической части ограничена общей длиной снаряда, обусловленной его устойчивостью на траектории. Тем не менее длинная цилиндрическая часть является характерной особенностью фугасных снарядов. Уменьшение толщины стенок оболочки фугасного снаряда ограничено требованием его прочности при выстреле. В связи с этим применение фугасных снарядов в мортирах и гаубицах является более выгодным, нежели в пушках, из-за высоких давлений, развивающихся в последних при выстреле.

История[ | ]

В XVII—XVIII веках фугасами назывались подкопы под укрепления противника с камерами для размещения пороховых зарядов. В XIX веке для их обозначения было введено понятие (вышло из употребления с 50-х годов XX века), а фугасами стали называться отдельные заряды, закладываемые в грунт или в воду. В первой и второй мировых войнах фугасы использовались при устройстве минно-взрывных заграждений и производстве разрушений. С 1970-х годах вместо термина «Фугас» применяются термины «заряд В В» («заряд взрывчатого вещества»), «объектная мина» и тому подобное.

Инженерный боеприпас[ | ]

Фугас как инженерный боеприпас — это заряд взрывчатого вещества, закладываемый в земле или под водой на небольшой глубине, взрываемый внезапно для нанесения урона противнику или задержания его продвижения. При подрыве фугаса цель поражается ударной волной, осколками и продуктами взрыва.

Подрыв взрывчатого вещества производится электрическим, огневым или механическим способами. При огневом способе обычно необходимо использовать детонаторы, огнепроводный шнур или . При электрическом способе используются электродетонаторы, в которых необходимая начальная температура индукции воспламенения достигается за счёт тепловой энергии электроискры или спирали и начального заряда инициирующего взрывчатого вещества.

Артиллерийский снаряд[ | ]

Фугасные снаряды в основном предназначаются для стрельбы по небетонированным оборонительным сооружениям: окопам, деревоземляным (ДЗОТам) и деревокаменным огневым точкам, наблюдательным пу

encyclopaedia.bid

Фугасный снаряд. Осколочно-фугасный снаряд. Артиллерийский снаряд

Когда в далеком 1330 году Бертольд Шварц, немецкий монах, открыл метательные свойства пороха, он и не предполагал, что станет прародителем нового бога — бога войны.

Зарождение артиллерии

Открытие монаха очень быстро применили в военном деле, и вскоре появились два направления развития вооружения, где использовались метательные свойства пороха. Первым из них было создание легкого ручного стрелкового оружия, вторым — производство пушек. Появление ручного огнестрельного оружия не привело к созданию нового рода войск. Им просто вооружили уже существующие, заменив в пехоте и кавалерии луки и легкие метательные копья — дротики. А вот появление пушек образовало новые войска, которые на Руси именовались «огнестрельным нарядом», и которые итальянский теоретик вооружений Никколо Тарталья предложил называть артиллерией, что в переводе означает «искусство стрелять». Некоторые исследователи считают, что данный род войск появился намного раньше открытия немецкого монаха, с изобретением первых метательным машин — баллист. Как бы то ни было, богом войны артиллерия стала именно с созданием огнестрельных орудий.

Развитие бога войны

С течением времени военное дело не стояло на месте, и артиллерийские орудия не только совершенствовались, но и появлялись новые их типы: гаубицы, минометы, реактивные системы залпового огня и другие. В ХХ веке артиллерия поистине господствовала на полях сражений. А вместе с развитием орудий развивались и артиллерийские боеприпасы к ним.

Типы снарядов

Первый артиллерийский снаряд, который выпустили по врагу, представлял собой не что иное, как обычный камень, заряжаемый в баллисту. С появлением пушек стали использовать специальные каменные, а потом и металлические ядра. Они наносили урон противнику за счет кинетической энергии, полученной при выстреле. Но еще в двенадцатом веке нашей эры в Китае использовали фугасный снаряд, метаемый по противнику посредством катапульты. Поэтому предложение изготавливать полые ядра со взрывчатым веществом внутри не заставило себя долго ждать. Так появился артиллерийский фугасный снаряд. Он наносил противнику существенный урон за счет энергии взрыва и разлета осколков. После появления бронированных целей для борьбы с ними были разработаны специальные бронебойные, подкалиберные и кумулятивные боеприпасы. Их задача состояла в том, чтобы пробить броню и вывести из строя механизмы и живую силу, которые находятся в заброневом пространстве. Также существуют снаряды специального назначения: осветительные, зажигательные, химические, агитационные и другие. В последнее время набирают популярность управляемые боеприпасы, которые сами корректируют свой полет для более точного поражения целей.

Фугасные снаряды

Фугас представляет собой заряд ВВ (взрывчатого вещества), который наносит противнику урон посредством ударной волны, высокой температуры и продуктов взрыва (некоторые ВВ, например, дают при сгорании ядовитые выделения). Фугасный снаряд в чистом виде практически не используется. Заряд ВВ помещают в прочный металлический корпус, способный выдержать высокое давление в канале ствола. Поэтому при подрыве взрывчатого вещества оболочка образует большое количество осколков. Такой боеприпас получил название осколочно-фугасный снаряд (ОФС). Подавляющее большинство артиллерийских боеприпасов как раз и являются ОФС.

Шрапнель

Так как при подрыве обычного ОФС трудно гарантировать равномерный разлет осколков, то был разработан осколочно-фугасный снаряд с готовыми поражающими элементами. Этот вид боеприпаса получил название «шрапнель» (в честь изобретателя, британского офицера Генри Шрэпнела). Наибольшую эффективность он имеет при подрыве на высоте нескольких метров от земли. В современных боеприпасах поражающие элементы имеют форму оперенных пирамидок, что позволяет поражать даже легкобронированные цели.

Фугас против брони

В конце 40-х годов ХХ века в Великобритании был разработан фугасный снаряд для поражения бронетехники противника. Он имел корпус с тонкими стенками, в котором помещался заряд взрывчатого вещества и детонатор с замедлителем. При контакте с броней тонкая металлическая оболочка разрушалась, а ВВ расплющивалось по броне, захватывая как можно большую площадь. После этого инициировалось срабатывание детонатора и подрыв ВВ. В результате происходило поражение экипажа и механизмов в заброневом пространстве внутренними осколками и сжигание верхнего слоя брони. Данный вид получил название бронебойно-фугасный снаряд. Однако с появлением динамической защиты и разнесенной брони он был признан неэффективным. В настоящее время такие снаряды состоят на вооружении только на своей родине — в Великобритании.

Взрыватели фугасных снарядов

Первым взрывателем осколочно-фугасных боеприпасов был обычный фитиль, который поджигался при выстреле из пушки и инициировал подрыв ВВ через определенное время. Однако после появления нарезных орудий и снарядов конической формы, что гарантировало встречу с препятствием передней части корпуса, появились взрыватели ударного действия. Их преимущество заключалось в том, что подрыв ВВ происходил сразу после контакта с преградой. Для разрушения фортификационных сооружений ударные взрыватели оснастили замедлителем. Это позволяло боеприпасу сначала проникнуть внутрь препятствия, тем самым резко усиливая его эффективность. Оснастив фугас с таким взрывателем более массивным корпусом с толстыми стенками (что позволяло, за счет кинетической энергии, проникать глубоко в стены долговременных огневых точек), получили бетонобойный снаряд.

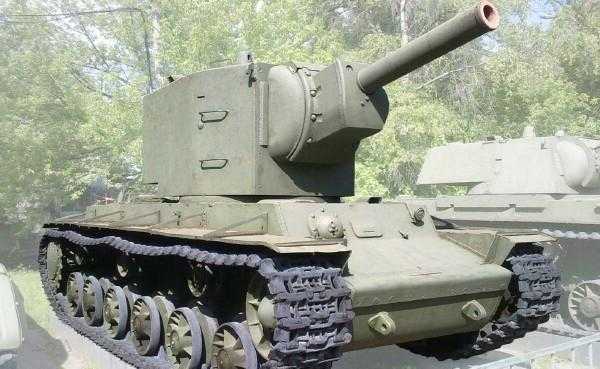

Кстати, на начальном этапе Великой Отечественной войны танки КВ-2 при помощи 152-миллиметровых бетонобойных снарядов успешно боролись с немецкой бронетехникой. При попадании в средний или легкий немецкий танк снаряд, за счет своего веса, сначала разрушал машину, срывал башню, а потом взрывался. Недостатком ударных взрывателей было то, что при попадании в вязкую почву (например, болото) они не срабатывали. Эту проблему смог устранить дистанционный взрыватель, позволяющий произвести подрыв боеприпаса на определенном расстоянии от среза ствола орудия. В настоящее время данный тип детонатора применяется практически во всех ОФС. Он позволяет, например, вести стрельбу из танковых пушек по воздушным целям (вертолетам).

Боевое применение фугасных снарядов

Осколочно-фугасные снаряды — основной тип боеприпасов, применяемый современными артиллерийскими системами. Они используются для разрушения укреплений, повреждения и уничтожения различной боевой техники противника, его вооружения, живой силы. С их помощью пробиваются проходы в минных полях и инженерных оборонительных сооружениях. Например, в заключительный период Великой Отечественной войны советские самоходно-артиллерийские установки ИСУ-152, используя 152-мм осколочно-фугасный снаряд, успешно уничтожали немецкие ДОТы на Зееловских высотах, чем обеспечили прорыв 1-й и 2-й гвардейских танковых армий Катукова и Богданова северо-восточнее Берлина. Даже в самом мощном неядерном оружии современности (РЗСО «Смерч») основу боекомплекта составляют реактивные осколочно-фугасные снаряды 9М55Ф, которые при залповой стрельбе приравнены к оружию массового поражения.

autogear.ru

Бронебойно-фугасный снаряд — WiKi

Бронебойно-фугасный снаряд (фугасно-бронебойный) — вид артиллерийских боеприпасов, предназначенные для поражения бронетехники и укреплений. В англоязычной военной терминологии используются британский термин «фугасный со сплющивающейся головкой» (англ. High Explosive Squash Head — HESH) и принятый вместо него в США «фугасный с пластичным ВВ» (англ. High Explosive Plastic — HEP). Принцип действия бронебойно-фугасного снаряда основан на распространении заряда пластичного взрывчатого вещества по возможно большей площади брони и поражении внутреннего оборудования и экипажа бронемашины образующимися при подрыве осколами с внутренней стороны брони[1].

Бронебойно-фугасные снаряды были созданы в Великобритании и получили широкое распространение в 1950—1960-е годы, прежде всего вместе со 105-мм танковой пушкой L7, ставшей фактическим стандартом в западном танкостроении. Вместе с тем низкая эффективность бронебойно-фугасных снарядов против комбинированной и особенно разнесённой брони, а также низкая их эффективность против пехоты противника из-за недостаточного осколочного действия, вызвали падение интереса к бронебойно-фугасным снарядам в 1970—1980-х годах и отказ от них в пользу кумулятивных в большинстве стран, за исключением Великобритании.

  Устройство бронебойно-фугасного снаряда[сн 1]

По своей конструкции бронебойно-фугасный снаряд в целом схож с обычным фугасным, однако в отличие от последнего имеет корпус со сравнительно тонкими стенками, рассчитанный на пластичную деформацию при встрече с преградой, и всегда только донный взрыватель. Заряд бронебойно-фугасного снаряда состоит из пластичного взрывчатого вещества и при встрече снаряда с преградой «растекается» по поверхности последней[1]. Вопреки расхожему мифу, увеличение угла брони негативно сказывается на пробитии и заброневом действии бронебойно-фугасных снарядов, что можно увидеть, к примеру в документах по испытанию британского 120mm орудия L11.

После «растекания» заряда он подрывается донным взрывателем замедленного действия, создавая давление продуктов взрыва до нескольких десятков тонн на квадратный сантиметр брони, в течение 1—2 микросекунд падающее до атмосферного. В результате этого в броне образуется волна сжатия с плоским фронтом и скоростью распространения около 5000 м/с, при встрече с тыльной поверхностью брони отражающаяся и возвращающаяся как волна растяжения. В результате интерференции волн происходит разрушение тыльной поверхности брони и образование отколов, способных поразить внутреннее оборудование машины или членов экипажа[1]. В некоторых случаях может происходить и сквозное пробитие брони в виде прокола, пролома или выбитой пробки, однако в большинстве случаев оно отсутствует. Помимо этого непосредственного действия, взрыв бронебойно-фугасного снаряда создаёт ударный импульс, действующий на броню танка и способный вывести из строя или сорвать с места внутреннее оборудование, либо нанести травмы членам экипажа[2].

Эффективность воздействия по бронецелям, в американских документах, оценивается как до 1.3 от калибра.

  Сколы с внутренней стороны брони от воздействия на неё бронебойно-фугасных снарядов

Благодаря своему принципу действия, бронебойно-фугасный снаряд эффективен против гомогенной брони и, как и у кумулятивных снарядов, его действие мало зависит от скорости снаряда и, соответственно, дистанции стрельбы[сн 2]. В то же время, действие бронебойно-фугасного снаряда малоэффективно против комбинированной брони, плохо передающей волну взрыва между своими слоями, и практически неэффективно против разнесённой брони. Даже против обычной гомогенной брони эффективность заброневого действия бронебойно-фугасного снаряда может быть значительно снижена или даже сведена на нет установкой противоосколочного подбоя с внутренней стороны брони[1][3].

Ещё два недостатка бронебойно-фугасного снаряда вытекают из его конструктивных особенностей. Тонкостенный корпус снаряда вынуждает ограничивать его начальную скорость по сравнению с другими видами боеприпасов, в том числе кумулятивными, до менее чем 800 м/с. Это приводит к снижению настильности траектории и увеличению полётного времени, что резко уменьшает шансы поражения движущихся бронированных целей на реальных дистанциях боя. Второй недостаток связан с тем, что бронебойно-фугасный снаряд, несмотря на значительную массу заряда взрывчатого вещества, обладает сравнительно малым осколочным, так как его корпус имеет тонкие стенки, а его механические свойства рассчитаны прежде всего на деформацию, а не на эффективное образование осколков, как в специализированных осколочно-фугасных или многоцелевых кумулятивных снарядах. Соответственно, недостаточным оказывается действие снарядов против живой силы противника, что рассматривается как серьёзный недостаток бронебойно-кумулятивных снарядов, так как с отказом на подавляющем большинстве западных танков от осколочно-фугасных снарядов, роль последних в борьбе с живой силой ложится на кумулятивные или бронебойно-фугасные снаряды[1][3].

Бронебойно-фугасные снаряды были созданы в Великобритании на завершающем этапе Второй мировой войны и первоначально предназначались для разрушения укреплений противника. Однако испытания показали их эффективность и против бронированных целей, в результате чего бронебойно-фугасные снаряды начали рассматриваться как перспективные танковые боеприпасы. Более того, в 1950-е годы в Великобритании рассматривалась возможность замены бронебойно-фугасными всех остальных разновидностей бронебойных снарядов, хотя в конце концов возобладала более консервативная точка зрения и бронебойно-фугасные снаряды было решено использовать параллельно с другими типами. Первым танком, получившим на вооружение бронебойно-фугасные снаряды, стал тяжёлый «Конкэрор», чьё серийное производство началось в 1955 году. В боекомплекте 120-мм пушки «Конкэрора», предназначавшегося для борьбы с тяжелобронированными советскими танками, бронебойно-фугасные снаряды стали единственным типом помимо традиционных бронебойных подкалиберных[3][4].

ru-wiki.org

Осколочно-фугасный снаряд Википедия

Схема осколочно-фугасного снаряда

Осколочно-фугасный снаряд (ОФС) — артиллерийский боеприпас основного назначения, совмещающий осколочное и фугасное действие и предназначенный для поражения большого количества типов целей: поражения живой силы противника на открытой местности или в укреплениях, уничтожения легкобронированной техники, разрушения зданий, укреплений и фортификационных сооружений, проделывания проходов в минных полях и т. п.

При попадании в броню не передает кинетическую силу, а взрывается, нанося поверхностные повреждения (разбрасывает осколки с огромной скоростью, дополнительно нанося повреждения бронетехнике, контузит, ранит или убивает экипаж и сопровождающую технику пехоту), выводя из строя траки (гусеницы), повреждая триплекс — приборы наблюдения, производит повреждения брони, прогибы и микротрещины

Используется для обстрела места предполагаемой атаки, для облегчения прорыва обороны противника атакующими танковыми и мотопехотными подразделениями. Среди всех боеприпасов наиболее взрывоопасен.

Как танковый боеприпас входит в основной боекомплект танков Т-64/72/80/84У/Т-90 и обычно в боеукладке составляет до 50 % от общего числа снарядов.

Также используется в авиапушках, орудиях, как самоходных так и буксируемых, а также в виде других видов боеприпасов совмещающих осколочное и фугасное действие.

Конструкция[ | ]

Конструктивно осколочно-фугасный снаряд представляет собой металлическую цилиндрическую толстостенную капсулу, наполненную высокобризантным взрывчатым веществом. В головной части снаряда расположен взрыватель, включающий в себя систему управления подрывом и детонатор.

В качестве основного взрывчатого вещества обычно используется тротил или его пассивированный (парафином или другими веществами) для снижения чувствительности к детонации вариант.

Для обеспечения высокой твёрдости осколков корпус снаряда изготавливают из высокоуглеродистой стали или сталистого чугуна. Часто для образования более однородного осколочного поля на внутреннюю поверхность капсулы снаряда наносят насечки или канавки. Применение готовых поражающих элементов для осколочно-фугасных снарядов нехарактерно.

Для стабилизации в полёте могут использоваться либо ведущие пояски на поверхности (для нарезных пушек), либо оперение в хвостовой части снаряда (для гладкоствольных пушек)

ru-wiki.ru

Бронебойно-фугасный снаряд - это... Что такое Бронебойно-фугасный снаряд?

Бронебойнойно-фугасный снаряд (фугасно-бронебойный) — вид артиллерийских боеприпасов, предназначенные для поражения бронетехники и укреплений. В англоязычной военной терминологии используются британский термин «фугасный со сплющивающейся головкой» (англ. High Explosive Squash HeadHESH) и принятый вместо него в США «фугасный с пластичным ВВ» (англ. High Explosive PlasticHEP). Принцип действия бронебойно-фугасного снаряда основан на распространении заряда пластичного взрывчатого вещества по возможно большей площади брони и поражении внутреннего оборудования и экипажа бронемашины образующимися при подрыве отколами с внутренней стороны брони[1].

Бронебойно-фугасные снаряды были созданы в Великобритании и получили широкое распространение в 1950-е — 1960-е годы, прежде всего вместе со 105-мм танковой пушкой L7, ставшей фактическим стандартом в западном танкостроении. Вместе с тем, низкая эффективность бронебойно-фугасных снарядов против комбинированной и особенно разнесённой брони, а также низкая их эффективность против пехоты противника из-за недостаточного осколочного действия, вызвали падение интереса к бронебойно-фугасным снарядам в 1970-х — 1980-х годах и отказ от них в пользу кумулятивных в большинстве стран, за исключением Великобритании.

Конструкция и принцип действия

Устройство бронебойно-фугасного снаряда[сн 1]

По своей конструкции бронебойно-фугасный снаряд в целом схож с обычным фугасным, однако в отличие от последнего имеет корпус со сравнительно тонкими стенками, расчитанный на пластичную деформацию при встрече с преградой, и всегда только донный взрыватель. Заряд бронебойно-фугасного снаряда состоит из пластичного взрывчатого вещества и при встрече снаряда с преградой «растекается» по поверхности последней[1]. При этом наклон брони в пределах от 30° до 70°, увеличивающий защиту от иных типов бронебойных боеприпасов, играет лишь отрицательную для бронемашины роль, создавая условия для «растекания» заряда по большей поверхности[2].

После «растекания» заряда он подрывается донным взрывателем замедленного действия, создавая давление продуктов взрыва до нескольких десятков тонн на квадратный сантиметр брони, в течение 1—2 микросекунд падающее до атмосферного. В результате этого в броне образуется волна сжатия с плоским фронтом и скоростью распространения около 5000 м/с, при встрече с тыльной поверхностью брони отражающаяся и возвращающаяся как волна растяжения. В результате интерференции волн происходит разрушение тыльной поверхности брони и образование отколов, могущих поразить внутреннее оборудование машины или членов экипажа[1]. В некоторых случаях может происходить и сквозное пробитие брони в виде прокола, пролома или выбитой пробки, однако в большинстве случаев оно отсутствует. Помимо этого непосредственного действия, взрыв бронебойно-фугасного снаряда создаёт ударный импульс, действующий на броню танка и могущий вывести из строя или сорвать с места внутреннее оборудование, либо нанести травмы членам экипажа[2].

Сколы с внутренней стороны брони от воздействия на неё бронебойно-фугасных снарядов

Благодаря своему принципу действия, бронебойно-фугасный снаряд эффективен против гомогенной брони и, как и у кумулятивных снарядов, его действие мало зависит от скорости снаряда и, соответственно, дистанции стрельбы[сн 2]. В то же время, действие бронебойно-фугасного снаряда малоэффективно против комбинированной брони, плохо передающей волну взрыва между своими слоями, и практически неэффективно против разнесённой брони. Даже против обычной гомогенной брони эффективность заброневого действия бронебойно-фугасного снаряда может быть значительно снижена или даже сведена на нет установкой противоосколочного подбоя с внутренней стороны брони[1][3].

Ещё два недостатка бронебойно-фугасного снаряда вытекают из его конструктивных особенностей. Тонкостенный корпус снаряда вынуждает ограничивать его начальную скорость по сравнению с другими видами боеприпасов, в том числе кумулятивными, до менее чем 800 м/с. Это приводит к снижению настильности траектории и увеличению полётного времени, что резко уменьшает шансы поражения движущихся бронированных целей на реальных дистанциях боя. Второй недостаток связан с тем, что бронебойно-фугасный снаряд, несмотря на значительную массу заряда взрывчатого вещества, обладает сравнительно малым осколочным, так как его корпус имеет тонкие стенки, а его механические свойства рассчитаны прежде всего на деформацию, а не на эффективное образование осколков, как в специализированных осколочно-фугасных или многоцелевых кумулятивных снарядах. Соответственно, недостаточным оказывается действие снарядов против живой силы противника, что рассматривается как серьёзный недостаток бронебойно-кумулятивных снарядов, так как с отказом на подавляющем большинстве западных танков от осколочно-фугасных снарядов, роль последних в борьбе с живой силой ложится на кумулятивные или бронебойно-фугасные снаряды[1][3].

История

Бронебойно-фугасные снаряды были созданы в Великобритании на завершающем этапе Второй мировой войны и первоначально предназначались для разрушения укреплений противника. Однако испытания показали их эффективность и против бронированных целей, в результате чего бронебойно-фугасные снаряды начали рассматриваться как перспективные танковые боеприпасы. Более того, в 1950-е годы в Великобритании рассматривалась возможность замены бронебойно-фугасными всех остальных разновидностей бронебойных снарядов, хотя в конце концов возобладала более консервативная точка зрения и бронебойно-фугасные снаряды было решено использовать параллельно с другими типами. Первым танком, получившим на вооружение бронебойно-фугасные снаряды, стал тяжёлый «Конкэрор», чьё серийное производство началось в 1955 году. В боекомплекте 120-мм пушки «Конкэрора», предназначавшегося для борьбы с тяжелобронированными советскими танками, бронебойно-фугасные снаряды стали единственным типом помимо традиционных бронебойных подкалиберных[3][4].

Боевое применение

Примечания

Сноски

  1. Большинство бронебойно-кумулятивных снарядов имеет одинаково тонкие стенки корпуса, без утолщения в хвостовой части
  2. В пределах обычных скоростей артиллерийских боеприпасов. Однако же, кумулятивные боеприпасы могут действовать даже будучи неподвижными, тогда как бронебойно-кумулятивный снаряд вынужден всё же иметь определённую скорость для деформации о броню

Источники

  1. 1 2 3 4 5 Военная энциклопедия в 8 томах / А. А. Гречко. — Москва: Военное издательство Министерства обороны СССР, 1976—1979. — Т. 8. — С. 345. — 688 с. — 105 000 экз.
  2. 1 2 М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2009. — № 3. — С. 41.
  3. 1 2 3 R. M. Ogorkiewicz. Technology of Tanks. — Coulsdon: Jane's Information Group, 1991. — P. 87. — ISBN 0-71060-595-1
  4. M. Norman. Conqueror Heavy Gun Tank. — Windsor: Profile Publications, 1972. — P. 5, 14. — 20 p. — (AFV Weapons № 38).

Литература

dic.academic.ru
