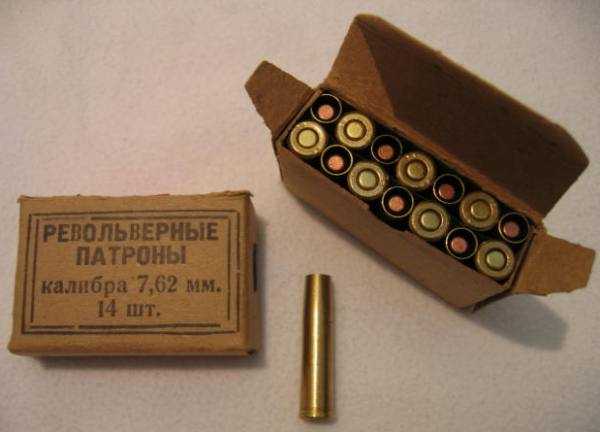

Патрон 7,62×38 для Нагана — характеристики, описание

7,62×38 Наган (7,62x38R Nagant)

В 1892 году Леоном Наганом в Оружейный Отдел и Артиллерийский Комитет России был представлен для испытаний семизарядный револьвер и патроны калибра 7,62-мм собственной разработки. Первые патроны имели латунную гильзу с рантом, снаряжались капсюлем системы Бердана и пулей массой 6-7 граммов со свинцовым сердечником и мельхиоровой оболочкой. Патроны снаряжались как дымным охотничьим порохом, так и опытным бездымным порохом разработки Охтенского порохового завода. К испытаниям 1895 года был рекомендован вариант патрона с зарядом массой 1,1 грамма дымного пороха (так как опытный бездымный порох отечественного производства пока не соответствовал предъявляемым к нему требованиям) и модернизированной пулей с плоской вершинкой. Пуля патрона имела начальную скорость полёта 265-285 м/с. Это изменение конструкции пули позволило увеличить зазор от края гильзы до вершинки пули и обеспечить свободный ход барабана револьвера при смещении пуль в патроне, происходящем под действием инерционных нагрузок при стрельбе. Также, плоская вершинка пули обеспечивала повышение останавливающего действия.

13 мая 1895 года на вооружение русской армии был принят револьвер системы Нагана и револьверный патрон калибра 7,62-мм. Выпуск револьверных патронов был налажен на Тульском патронном заводе. Несколько позже, с целью улучшения крепления, пулю стали дополнительно фиксировать креплением при помощи кернения гильзы с шагом 180°. За всё время выпуска конструкция патрона претерпела незначительные изменения. После революции 1917 года, револьверы и патроны для них остались на вооружении Красной армии. По окончанию Второй мировой войны револьверные патроны стали снаряжать бездымным пистолетным порохом марки П-45. В середине 30-х годов был разработан патрон с суррогатной пулей со стальным сердечником и патрон с биметаллической гильзой, но в виду производственных трудностей патроны с суррогатной пулей выпускались непродолжительное время.

Патрон с пулей Р предназначен для поражения живой силы да дальностях до 50 метров. Патрон снаряжался пулей со свинцовым сердечником. В 30-х годах в ходе модернизации мельхиоровая оболочка пули была заменена биметаллической. В конце 80-х годов прошлого века патроны стали снаряжать пулей со стальным сердечником от пистолетного патрона калибра 7,62-мм образца 1930 года. В середине 30-х годов непродолжительное время выпускались патроны с суррогатной пулей со стальным сердечником и патроны с биметаллической гильзой и стальной латунированной гильзами. В 30-х годах непродолжительное время выпускались патроны для пистолетов-пулемётов Токарева и Коровина, отличавшиеся от револьверных патронов завальцовкой передней кромки гильзы с целью исключения осечек при подаче патронов из магазина. В 70-х годах был налажен выпуск револьверных патроном с уменьшенным зарядом, которые использовались для стрельбы из состоящих на вооружении подразделений МВД изношенных револьверов и для практической стрельбы. Такие патроны отличались только дополнительной надписью на упаковке «УМЕНЬШЕННЫЙ ЗАРЯД». Патроны упаковывались в бумажные пачки по 10 штук, а позднее в картонные коробки по 14 штук. Патроны имели условное обозначении «7,62 Р гл».

В начале 30-х годов прошлого века в СССР, по заказу ГАУ, были начаты работы по созданию приборов для бесшумной стрельбы (ПБС), которыми планировалось вооружить армейские разведывательно-диверсионные группы. Работы по созданию ПБС были развёрнуты в НИПСМВО в Щурово и в НТК ГАУ (Научно-технический комитет ГАУ). К 1940 году на испытания были предоставлены образцы ПБС разработки братьев И.Г. и В.Г. Митиных, рассчитанные на стрельбу из винтовки, карабина и револьвера образца 1895 года. Прибор «Брамит» сконструирован по двухкамерной схеме с отсечкой пороховых газов при помощи резиновых обтюраторов. В каморах расширения горячие пороховые газы замедлялись и остывали, истекая из прибора со значительно меньшей скоростью, что снижало звук выстрела и устраняло вспышку выстрела. Испытания показали, что при стрельбе штатными револьверными патронами с пулей с тупой вершинкой, кучность стрельбы сильно падает из-за соударения пули с резиновыми обтюраторами. Для решения этой проблемы был разработан специальный патрон с остроконечной пулей со свинцовым сердечником. Кучность стрельбы с прибором «Брамит» на дистанции 20 метров составила: Вв – 9,3 см и Вб – 7,5 см, а при стрельбе штатными патронами без ПБС эти показатели составляли 1,84 см и 1,7 см. Пуля патрона Наган-Брамит также обладала слабым пробивным действием – две дюймовые сосновые доски с промежутком 75 мм на 20 метрах.

Помимо основного боевого патрона, были разработаны холостой и учебный патроны, специальный патрон для бесшумной стрельбы и вариант патрона для пистолета-пулемёта Токарева. В 30-е годы револьверная пуля была модернизирована – мельхиоровая оболочка была заменена биметаллической. В конце 80-х годов патроны стали снаряжать пулями от пистолетного патрона калибра 7,62х25 ТТ. До 1918 года гильзы револьверных патронов не имели донной маркировки. С 1918 года гильзы маркировались литерами «ТПЗ» (Тульский патронный завод) с указанием года выпуска. С 1932 года гильзы маркировались литерой «Т» с указанием года выпуска, а с 1938 года, буквенное обозначение завода было заменено номером «38». В 1941 году завод из Тулы был эвакуирован в г. Юрюзань, где выпуск патронов продолжался до 1989 года.

На основе револьверного патрона были разработаны охотничьи патроны калибра 5,6-мм, 6,5-мм и 7,62-мм, спортивный патрон В-1 и спортивный патрон с укороченной гильзой 4ЕЛП-1000. Выпуск патронов под русский револьвер осуществлялся в Великобритании, Польше, Германии, Румынии, Франции, Италии и других.

В 1953 году в СССР был налажен выпуск спортивного револьвера ТОЗ-36, для которого на базе армейского патрона был разработан спортивный патрон В-1. Патрон снаряжался безоболочечной свинцовой пулей цилиндрической формы с коническим углублением в донной части (что обеспечивало лучшую обтюрацию пороховых газов в стволе). Благодаря такой конструкции пуля обладает в 3-3,5 лучшей кучностью боя по сравнению с патроном с оболочечной пулей. Патрон имел условное обозначение «7,62 СР гл» на упаковке и был принят на снабжение в войска под индексом ГАУ 57-Н-111.

Учебный патрон предназначен для обучения правилам и приёмам обращения с оружием и боеприпасами. Учебный патрон состоит из компонентов боевого патрона, но не содержит порохового заряда, капсюль охолощён. Патроны снаряжались пулей Р или либо пульной оболочкой. Допускалось использование для учебных патронов пули или пульной оболочки пистолетного патрона калибра 7,62-мм обр. 1930 г. Первые учебные патроны изготавливались с использованием латунной гильзы заполненной эпоксидной смолой. На гильзе выполнялись четыре вертикальные и две горизонтальные накатки, прокрашенные красной краской (на манер английских учебных патронов). Гильзы учебных патронов имели химическое чернение. В 30-40-е годы учебные патроны маркировались поперечными кольцевыми накатками на гильзе (две, три или четыре – в зависимости от состояния оборудования). В послевоенные годы специалистами ЦНИИТОЧМАШ был разработан учебный патрон 7Х7, имеющий отличительную маркировку в виде 4 продольных накаток на гильзе.

В 1957 году на XXV Московской областной юбилейной выставке охоты и охотничьего собаководства был представлен охотничий патрон калибра 7,62-мм разработки Блюма М.Н. Патрон создавался на базе латунной гильзы патрона револьвера системы Нагана и предназначался для стрельбы из образцов охотничьего комбинированного оружия и облегчённых карабинов. Патрон предназначен для стрельбы по мелкому и среднему зверю, а также по крупной водоплавающей и боровой птице (гусь, глухарь, тетерев и др.). Патрон снаряжался оболочечной пулей со свинцовым сердечником. Патроны аналогичной конструкции выпускались и в 30-е годы (известные образцы имеют гильзы 1932 года выпуска) с пулями от пистолетных патронов. В годы войны эти патроны иногда переделывались в револьверные путём осаживания пули под срез дульца гильзы. Патроны выпуска 30-х годов отличались от патрона послевоенной разработки выраженной бутылочной формой.

Характеристики патрона 7,62×38 Наган

Диаметр пули: 7,82 мм

Длина патрона: 38,66 мм

Диаметр дульца гильзы: 8,33 мм

Длина гильзы: 38,66 мм

Диаметр закраины гильзы: 9,88 мм

Масса пули: 7 г.

Масса патрона: 11,5 г.

Начальная скорость: 265-285 м/с

Боеприпасы

www.armoury-online.ru

Баллистика револьверного выстрела. Сколько в револьвере пуль

Наган | Энциклопедия вооружения

Характеристики

Калибр, мм:	7,62
Длина, мм:	220-234
Длина прицельной линии, мм:	153
Вес без патронов, г:	750-795
Вес с патронами, г:	834-880
Длина нарезной части ствола, мм:	110-114
Количество нарезов	4
Угол нарезов	53°54»
Шаг нарезов, мм:	240
Количество патронов в барабане	7
Начальная скорость полета пули, м/с:	272
Дальность полета пули, м:	800
Прицельная дальность, мм:	100

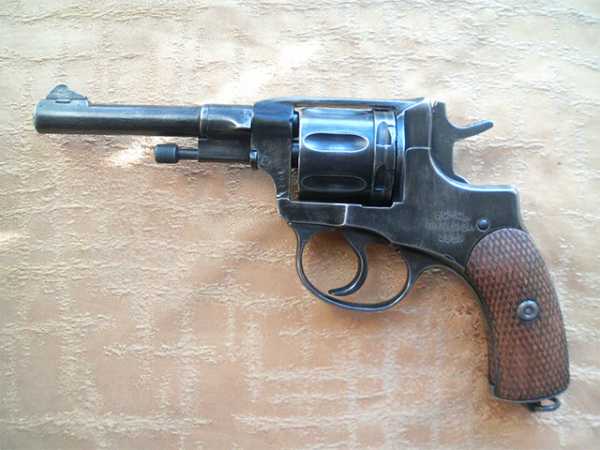

Револьвер системы Нагана или просто Наган. Хотя Наган изобретен в Бельгии братьями Эмилем и Леоном Наганами в 1895 г., тем не менее является легендарным пистолетом Гражданской войны на территории бывшей Российской империи. Подрастающие поколения могут и не знать, что означает слово чекист, но в советское время это был героический образ советского борца за порядок и справедливость периода Гражданской войны и после нее. Неотъемлемой частью образа чекиста являлась кожаная куртка и очень часто в его кобуре был именно Наган. Впрочем, пользоваться этим пистолетом любили все участвовавшие в конфликте стороны. Также наган активно использовался во время Второй мировой войны.

От остальных револьверных систем отличается эргономичностью, повышенной точностью стрельбы, внушительной дальнобойностью, малой восприимчивостью к загрязнению, необыкновенной боевой живучестью и безотказностью в работе.

Револьвер Наган обладает этими качествами, потому что в данной оружейной системе конструктору удалось ликвидировать порок, свойственный револьверам, а именно: прорыв пороховых газов между стволом и барабаном. В револьверах обычных конструкций в зазор, имеющийся между этими двумя деталями, при выстреле прорывается 20-25% газов от сгоревшего пороха. Следовательно, падает давление внутри ствола, снижается начальная скорость пули и отсутствует стабильность при выстрелах, что влияет на кучность боя. Более того, раскаленные пороховые газы, прорываясь через вышеупомянутый зазор между стволом и барабаном, слизывают металл и увеличивают этот зазор. Вследствие эксплуатационного износа трущихся поверхностей ствола и барабана зазор между ними постоянно увеличивается. Ремонтным путем этот дефект не исправляется. Все вышеописанное вызывает неконтролируемое понижение средней точки попадания. Поэтому практический боевой ресурс даже современных револьверов, сконструированных по обычному принципу, как правило, не превышает 5000 выстрелов.

До сих пор негативные последствия прорыва пороховых газов через вышеозначенный конструкционный зазор оружейники пытаются компенсировать путем увеличения порохового заряда и калибра оружия. Это вызывает увеличение веса оружейных систем, смещение весового баланса, ухудшение кучности боя и понижение живучести механизма.

Револьвер системы Наган уже более ста лет назад был избавлен от таких недостатков. Это достигалось тем, что его конструктору удалось полностью перекрыть злополучный зазор между стволом и барабаном. Уникальный принцип работы Нагана заключается в том, что его барабан, в каморах (патронных гнездах) которого располагаются семь патронов нормального калибра, совершает не только вращательное движение, подставляя к стволу для очередного выстрела патрон за патроном. При взведении курка барабан еще и придвигается вдоль своей оси вплотную к стволу. Торец барабана не гладкий, в нем имеются выточки глубиной 3 мм, выполненные при выходе из каждой патронной каморы. Этими выточками-углублениями барабан наезжает на казенный выступ ствола. Тем самым обеспечивается надежное сцепление ствола и барабана в момент выстрела, полностью исключающее проворачивание барабана и несовпадение его каморы со стволом.

В свою очередь, из выточек барабана выдвинуты удлиненные дульца гильз патронов. При надвигании барабана на ствол эти удлиненные дульца латунных гильз входят в канал ствола. При выстреле дульце гильзы под давлением пороховых газов раздувается и наглухо перекрывает зазор между стволом и барабаном. Поэтому в данной револьверной системе прорыва пороховых газов при выстреле практически не происходит.Благодаря такой особенности конструкции револьвер Наган при нормальном калибре, умеренном пороховом заряде и небольшом собственном весе обладает завидной даже для нашего времени дальностью прицельной стрельбы — до 100 м включительно. Боевая и техническая живучесть системы оказалась невероятно высокой. Бой оружия кучный и стабильный, независящий от износа трущихся деталей. Наган можно ремонтировать путем замены изношенных и подсевших деталей на аналогичные ремонтных размеров. Части этого револьвера работают четко и слаженно, функционально дополняя друг друга. С инженерно-механической точки зрения этот процесс происходит очень интересно. Наган едва ли не единственная система так называемого тройного действия. Такой принцип позволяет стрелять как со взведенного курка, так и самовзводом. Кроме того, он полностью гарантирует от случайных выстрелов при падении оружия. Поэтому в заряженном состоянии Наган всегда готов к действию и абсолютно безопасен в обращении.

По устройству револьвер очень прост, разбирается и собирается легко, без применения специальных инструментов.

Конструкция

Револьвер состоит из основных частей: ствола, мушки, шомпола, рамки, передней, нижней, задней и верхней стенки, боковой крышки, дверцы барабана, ударно-замочного механизма. В свою очередь, ударно-замочный механизм состоит из следующих основных частей: курка, боевой пружины, спускового крючка, ползуна, казенника, барабана.

Ствол служит для направления полета пули и придания ей начальной скорости, имеет внутренние нарезы. Мушка служит для прицеливания. Шомпол служит для выталкивания пригоревших или раздутых стреляных гильз. Курок служит для нанесения удара бойком по капсюлю патрона при произведении выстрела. Боевая пружина придает курку при его спуске быстрое вращательное движение для удара по капсюлю. Спусковой крючок — сложная деталь, выполняющая множество функций и приводящая в движение все детали ударно-замочного механизма. Казенник при взведении курка нажимает на шляпку патрона и вместе с собачкой-храповиком придвигает заряженный барабан вперед и плотно прижимает его к стволу. Барабан револьвера — очень важная деталь, собственно, и отличающая револьвер от других пистолетов. В барабане просверлено семь цилиндрических гнезд (камор). В эти гнезда вставляются боевые патроны, в этих же гнездах происходит срабатывание патронов. При стрельбе барабан вращается, подставляя поочередно одно гнездо за другим вместе с находящимися в них патронами к стволу. Поэтому барабан служит одновременно и магазином, и патронником.

Основная статья: Конструкция револьвера Наган

Патрон для револьвера системы Нагана тоже по-своему уникален. Если в обычном патроне для стрелкового оружия длина гильзы меньше общей длины патрона, т.е. пуля является продолжением патрона, то в патроне для Нагана гильза и

infwar.ru

Револьверы мира — капсюльный, барабанный

В этом разделе содержится подробная информация об истории создания, конструкции, отличительных особенностях, технических характеристиках, преимуществах и недостатках, а так же аспектах практического применения револьверов мира.

Револьвер представляет собой многозарядное огнестрельное оружие ближнего боя, питание патронами которого осуществляется при помощи вращающегося цилиндра (барабана), в каморах которого расположены патроны, при выстреле, ствол револьвера является продолжением очередной каморы барабана.

В основном револьверный барабан имеет емкость от 5 до 7 патронов, как калибра 9-мм и более, так и малокалиберных, но барабаны револьверов калибра 5,6-мм могут вмещать порядка 10 патронов. Перезаряжание револьвера осуществляется, как правило, либо по одному патрону (к примеру, револьвер Нагана) применительно к большинству конструкций XIX века, либо одновременным экстрактированием при помощи откидывающегося вбок барабана или переломной рамки. Удаление стреляных гильз в современных револьверах осуществляется при помощи экстрактора, нажатием на его стержень после того, как барабан был откинут вбок. При этом удаляются все стреляные гильзы одновременно. Для того, чтобы неотстреляные патроны остались в барабане, а стреляные гильзы выбрасывались, соответственно подбирается ход экстрактора. Револьверы с откидными барабанами могут заряжаться с помощью специальных обойм («speedloaders»).

Револьверы оснащаются двумя основными типами ударно-спускового механизма — одинарного действия (Single Action) и двойного действия (Double Action).

Большинство современных револьверов снащены ударно-спусковыми механизмами двойного действия, с самовзводом, что позволяет сделать первый выстрел простым нажатием на спусковой крючок, без необходимости предварительного взведения курка. Курок же можно взвести предварительно для более точного выстрела. При стрельбе из револьвера с УСМ двойного действия для первого и всех последующих выстрелов курок взводится мускульной силой стрелка при нажатии на спусковой крючок, а барабан в этот момент поворачивается, подводя к стволу следующую камору. УСМ двойного действия позволяет повысить темп стрельбы и делает стрельбу проще, однако при этом существенно увеличивает необходимое для спуска усилие. Усилие спуска у револьверов одинарного действия вирируется от 1 до 2 кг., у револьверов двойного действия при стрельбе самовзводом усилие составляет от 5 до 6 кг. и более.

Ударно-спусковой механизм одинарного действия позволяет вести стрельбу из револьвера единственным способом — взводя курок каждый раз перед выстрелом. Такой тип УСМ применялся во многих револьверах XIX века и продолжает использоваться в современных репликах старинных моделей. Стрельба с предварительным взведением курка улучшает точность стрельбы, но уменьшает скорострельность.

В настоящее время широкую популярность получили только самовзводные ударно-спусковые механизмы, в которых взведение курка или ударника осуществляется исключительно нажатием на спусковой крючок.

Оружие с вращающимся блоком зарядных камор (барабаном) существовало еще с конца XVI века. Это были образцы с фитильным или кремневым замком. В них барабан одновременно в играет роль патронника и магазина для зарядов. Но так как изготовление качественного барабанного механизма вручную было делом дорогим и с большими затратами усилий и времени, револьверное оружие не получило в те времена массовой популярности, оставаясь лишь дорогой экзотикой. Второй шанс оружию с вращающимся блоком зарядных камор дали изобретение капсюля, который сделал возможной относительно быструю стрельбу, и появление машинного производства, удешевившего изготовление сложных механизмов. В США, в 1836 г. Сэмюэл Кольт открыл в Патерсоне первую фабрику по массовому производству капсюльных револьверов собственной конструкции. Именно это событие стало поворотным в истории револьверов, выведя данное оружие на новый уровень качества, эффективности и популярности.

Первые револьверы были дульнозарядными — в каждую из камор спереди заряжался порох и пуля. Иногда револьвер дополнялся рычагом, позволявшим запрессовать пулю в камору барабана. Каждая камора имела свою брандтрубку для капсюля. Заряжание капсюльного револьвера представляло собой трудоемкий процесс и отдельные конструкции допускали быструю замену барабана, так, чтобы владелец револьвера имел возможность быстро заменить барабан на снаряженный в случае необходимости. Таким образом, барабан револьвера является и патронником и магазином одновременно. Позже появились и револьверы под унитарный патрон. Термин «унитарный патрон» означает, что пуля, картечь или заряд дроби, заряд пороха и капсюль-воспламенитель соединены в одно целое посредством гильзы.

Первые револьверы под такой патрон, изобретённый немецким оружейником Дрейзе в 1836 году, работали следующим образом — ось барабана вынималась, и барабан снимался. Позднее в крышке, прикрывающей барабан с тыльной стороны, начали делать выемки для заряжания. Стреляные гильзы извлекались по одной через эту же выемку, для чего было необходимо сдвинуть назад специальный стержень. Вскоре появилась иная конструкция — переламывающийся револьвер, рамка которого переламывается на шарнире, как стволы в охотничьих ружьях, тем самым открывая доступ к барабану. Многие переламывающиеся револьверы снабжены автоматическим экстрактором, выбрасывающим все стреляные гильзы при открывании рамки. Недостаток данного типа револьверов заключается в том, что шарнир и замок со временем изнашиваются и рама расшатывается. В настоящее время используется наиболее зарекомендовавший себя метод перезаряжания револьвера — откидывающийся вбок барабан.

Большинство револьверов не имеет предохранителя, выполненного как управляемый стрелком механизм. В некоторых моделях револьверов имеются автоматические рукояточные предохранители — клавиша предохранителя нажимается ладонью руки стрелка при охвате рукоятки револьвера, чем постоянно включенный предохранитель переводится в выключенное положение и стрельба становится возможной. В современных револьверах для обеспечения безопасности принимаются другие способы: ударник выполняется отдельно от курка; при невыжатом спусковом крючке специальная деталь не позволяет бойку соприкоснуться с капсюлем патрона; применяются курки с «отбоем», то есть спущенный курок останавливается на некотором расстоянии от крайнего переднего положения и может двигаться дальше вперед и разбить капсюль только при нажатом спусковом крючке. Как показала многолетняя практика, таких устройств вполне достаточно, чтобы обезопасить стрелка, исключив возможность случайного выстрела даже при взведённом курке.

Автоматические револьверы использует для взведения курка и поворота барабана энергию отдачи. Автоматические револьверы не стали пользоваться популярностью из-за того, что при небольшом преимуществе в скорострельности, перед традиционными револьверами, сочетают недостатки и револьверов и самозарядных пистолетов.

К недостаткам револьвера принято относить зазор между барабаном и стволом, через который при выстреле прорывается часть пороховых газов, при этом теряется некоторое количество дульной энергии. Кроме того, по причине этой особенности, совместно с револьверами нечасто используют глушитель, даже при стрельбе патронами с дозвуковой начальной скоростью пули, так как даже при использовании ПБС слышен громкий звук, вызванный прорывом в этот зазор пороховых газов. Однако с некоторыми образцами револьверов ПБС все же может эффективно использоваться. некоторые модели револьверов позволяют эффективно использовать глушитель. Таким револьвером является Наган образца 1895 года, имеющий конструкцию обтюрации пороховых газов, для которого в 1930-е годы в СССР производился прибор бесшумно-беспламенной стрельбы «брамит». По некоторым сведениям, во время участия СССР во Второй Мировой войне револьверы Нагана с «брамитами», использовались как разведывательно-диверсионными подразделениями РККА и НКВД, так и противника при проведении спецопераций. Кроме того, в США для «Туннельных крыс» компания AAI модифицировала револьвер Smith & Wesson Model 29, который в последствии получил обозначение Quiet Special Purpose Revolver (QSPR). Бесшумность стрельбы из этого оружия достигалась не использованием глушителя, а патроном особой конструкции с запиранием пороховых газов внутри гильзы. Подобное решение использовано в бесшумном самозарядном пистолете ПСС.

Основными преимуществами револьверов являются: высокая надежность, ограниченная только надежностью используемых патронов; большой срок службы; безопасность в обращении; стреляные гильзы остаются в барабане, а не вылетают автоматически, так что они не могут попасть в стреляющего, как это бывает при использовании пистолетов; возможность использования патронов малой мощности, к примеру из револьвера калибра .357 можно стрелять патронами .38 Special; простота конструкции; простота в обслуживании. Основные недостатки: значительно меньшая емкость барабана, чем емкость магазинов самозарядных пистолетов; на перезарядку револьверного барабана, как правило, уходит больше времени, чем на смену магазина пистолета; меньшая, чем у самозарядных пистолетов скорострельность; меньшая кучность скоростной стрельбы самовзводом, чем кучность скоростной стрельбы из пистолетов, когда их курок или ударник взводится автоматически; большие габариты и масса; горячие газы, прорывающиеся между барабаном и стволом при неправильном хвате или положении оружия способны причинить стрелку ожог пальцев.

В настоящее время, не смотря на все свои недостатки, револьверы продолжают пользуются определенной популярностью, так как зачастую решающими факторами при выборе оружия является его минимальное время готовности к первому выстрелу, простота в обращении и надежность.

Популярные сейчас компактные пятизарядные револьверы, со стволами длиной 51 мм / 2 дюйма, под патрон .357 Magnum идеальны при скрытом ношении для самообороны или в качестве запасного оружия по причине сочетания малых габаритов и массы с высоким останавливающим действием пули используемого патрона. Данный класс револьверов наиболее востребован на данный момент и, скорее всего, будет самым популярным в будущем. В добавлении к качествам самих револьверов в настоящее время на рынке оружия предлагается множество весьма полезных аксессуаров, таких как оптоволоконные мушки и резиновые щечки рукоятки со встроенным лазерным целеуказателем.

Револьверы

www.armoury-online.ru

сколько пуль в обойме нагана?

у нагана нет обоймы… так уж получилось :-)) а в барабане -7 патронов. СПЕЦИАЛЬНО ДЛЯ Кононенко: <img src=»//otvet.imgsmail.ru/download/1ff563781d968c0435afadc0086dfec0_i-188.jpg» > сосчитайте пальчиком каморы :-))

У большинства моделей, в том числе распространённых у нас — 7.

Ха -ха — ха !!!Слова «обойма» и «наган» — НЕ совместимы !!!Вы девушка, Вам прощается…. Наган — это РЕВОЛЬВЕР, т. е. подача потрона происходит с помощью ВРАЩЕНИЯ БАРАБАНА. А обойма (т. е. магазин) , используется в ПИСТОЛЕТЕ, где подача патрона в ствол происходит за счет свободного хода затвора, и отдаче (при выстреле пороховые газы давят НЕ только на пулю, но и на гильзу) . Так что: Если Вам «приспичило» знать СКОЛЬКО, тогда назовите марку оружия.. . поточнее. Разница очень существенная. В пистолете МАКАРОВА например восемь патронов в магазине, а в пистолете СТЕЧКИНА — двадцать. РАЗНИЦА? В «стандартном» БАРАБАНЕ револьвера кстати — восемь.

В револьверах тоже бывают обоймы <img src=»//otvet.imgsmail.ru/download/77316795_13f33f16e10552a5039b8e6a7d626375_800.jpg» data-lsrc=»//otvet.imgsmail.ru/download/77316795_13f33f16e10552a5039b8e6a7d626375_120x120.jpg» data-big=»1″>

touch.otvet.mail.ru

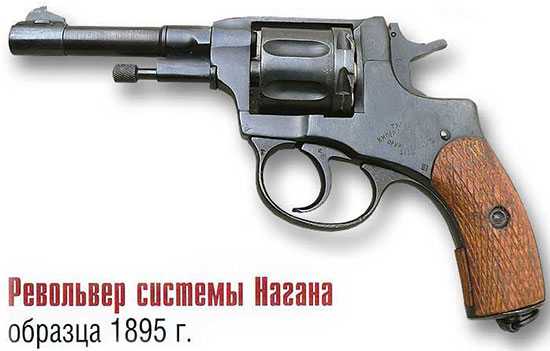

Револьвер системы Нагана образца 1895 г

Револьверы, носящие имя бельгийского фабриканта Нагана, известны с 1877 года, когда впервые такой револьвер калибра 9,4 мм под названием M.1877 был принят на вооружение голландской федеральной полиции. Эти револьверы разрабатывались и выпускались в бельгийском городе Льеже (ранее Люттих) на заводе, принадлежавшем братьям Эмилю и Леону Наган. Позднее наганы разных моделей в калибрах 7,5 мм, 7,62 мм, 9,4 мм и 11,18 мм были приняты на вооружение армии, флота и полиции в Аргентине, Бразилии, Голландии, Греции, Дании, Норвегии, Польши, Сербии и Швеции. В России семизарядный револьвер Нагана калибра 7,62 мм (три линии) поступил на вооружение в 1895 году. Проиграв в 1891 году конкурс по винтовке С. Мосину, Леон Наган все же завоевал в промышленных и военных кругах России немалый авторитет и смог продвинуть свое детище на российский рынок вооружений.

До 1898 года револьверы ввозились из Бельгии, затем их производство было освоено на Тульском оружейном заводе, где револьвер выпускался в двух модификациях: солдатской и офицерской. Последний отличался лишь наличием самовзвода, внешне же револьверы были неразличимы. Только за период Первой мировой войны в Туле было выпущено 463042 револьверов обеих модификаций. На вооружении Красной и Советской Армий состоял только самовзводный вариант револьвера. Официальным его названием было «револьвер обр. 1895 г». Именно за этим револьвером с давних времен и закрепилась кличка наган.

Пистолет ТТ, массовый выпуск которого был начат в 1933 году, не смог сразу вытеснить револьвер обр. 1895 года по причине надежности, безотказности и изящного внешнего вида последнего. Даже в преддверии Великой Отечественной войны револьверов производилось больше. Например, в 1938 году пистолетов ТТ было выпущено 87022, а револьверов 98647. После войны военнослужащие, несшие службу в Кремле, долгое время отдавали предпочтение револьверу.

Главной особенностью этого револьвера является надвигание барабана с патронами перед выстрелом на ствол так, что передняя кромка гильзы специального патрона примерно на три миллиметра входит в ствол. Это предотвращает прорыв пороховых газов в зазор между барабаном и стволом. Патрон револьвера «наган» отличается от обычных револьверных патронов тем, что пуля полностью вдвинута в цилиндрическую гильзу, передняя часть которой слегка обжата для свободного вхождения в ствол.

Прицельное приспособление состоит из постоянного прицела в виде прорези на рамке и мушки.

Для снаряжения барабана патронами или для экстракции стреляных гильз необходимо с правой стороны револьвера откинуть вниз так называемую дверцу, прикрывающую одно из гнезд барабана. Патроны в барабан вкладываются по одному, также по отдельности выталкиваются стреляные гильзы или патроны при разряжании. Из барабана стреляные гильзы выталкиваются вручную при помощи поворотного и неотъемного от ствола шомпола. После снаряжения или удаления гильз дверца поднимется вверх, закрывая гнездо барабана. Эта же дверца в верхнем положении выполняет функции стопорного приспособления барабана.

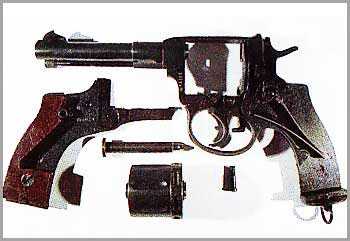

Для неполной разборки револьвера выдвигается и поворачивается шомпол, что позволяет извлечь вперед ось барабана и вытолкнуть вправо барабан. Такая разборка выполняется после каждой стрельбы с целью чистки ствола и барабана. Полная разборка выполняется в случае сильного загрязнения оружия. Для этого с левой стороны револьвера вывинчивается соединительный винт и снимается боковая крышка. После снятия боковой крышки для чистки доступны все детали ударно-спускового механизма без их отделения.

При необходимости отделения этих деталей взводят курок и ввинчивают соединительный винт над верхним пером боевой пружины. Таким образом боевая пружина стопорится в сжатом состоянии, и все детали легко извлекаются из рамки револьвера.

Схема револьвера с надвиганием барабана распространения не получила, и в этом смысле наган может быть причислен к разряду уникальных. Главным его достоинством является отсутствие прорыва газов между барабаном и стволом, что существенно облегчает уход за оружием. Однако надвигание барабана увеличивает усилие на спусковом крючке при самовзводе. Другим недостатком нагана является длительность процессов заряжания и удаления стреляных гильз (или разряжания). Заряжать и разряжать его приходится по одному патрону.

Мировую славу получили револьверы «кольт» и «смитвессон» без надвигания барабана и у которых некоторое количество пороховых газов прорывается в зазор между стволом и барабаном. Считается, что потери энергии пороховых газов при этом не очень велики. Для ускорения процесса заряжания и выбрасывания стреляных гильз разработаны специальные конструкции револьверов — «переламывающиеся» и с откидным в сторону барабаном.

Последние получили наибольшее распространение. В России на вооружение МВД принят шестизарядный револьвер ТКБ 0216 (ОЦ-1) «Кобальт» с откидным барабаном под 9-мм пистолетный патрон, разработанный гениальным тульским оружейником И.Я. Стечкиным в середине 90-х годов.

По качеству технических решений (защищенных патентами) этот револьвер превосходит известные зарубежные, включая кольты и смит-вессоны. Револьверы же «наган», имеющие уже более чем вековую историю, продолжают исправно нести службу в некоторых невоенных организациях и пользуются спросом у зарубежных коллекционеров.

Основные характеристики

Калибр револьвера, мм…………………………7,62
Вес револьвера без патронов, кг…………….0,75
Вес револьвера с патронами, кг………………0,834
Количество патронов в барабане, шт………..7
Длина канала ствола, мм………………………..110
Общая длина револьвера, мм………………….230
Вес патрона, г………………………………………12,8
Вес пули, г…………………………………………..6,7-7
Длина пули, мм……………………………………..16,5
Вес порохового заряда, г………………………..0,3
Максимальное давление, кг/см²……………….1350
Начальная скорость пули, м/с………………….272
Дульная энергия, кг/м……………………………26
Длина патрона, мм…………………………………39

Солдат удачи № 3 2001 г

weaponland.ru

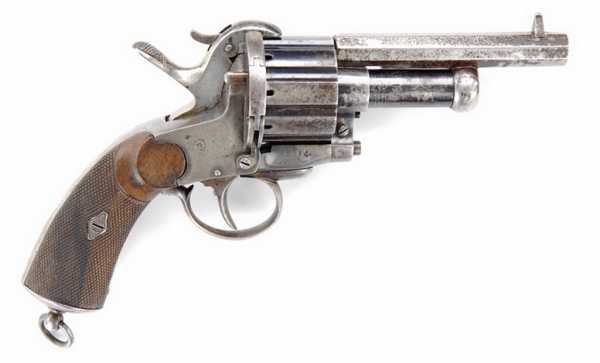

Разновидности револьверов Ле Ма (Le Mat Revolver) под унитарные патроны

Появление унитарных патронов стало значимым событием в истории оружия. Не осталось изобретение патрона незамеченным и в эволюции револьверов Ле Ма (Le Mat).

Вначале появились револьверы, барабаны которых снаряжались шпилечными патронами, а центральные стволы по прежнему были капсюльного воспламенения.

Позже была разработана конструкция, позволяющая запирать центральный ствол и применять для его снаряжения шпилечные патроны. Самой последней стала конструкция револьвера Ле Ма под патроны с капсюлем центрального воспламенения.

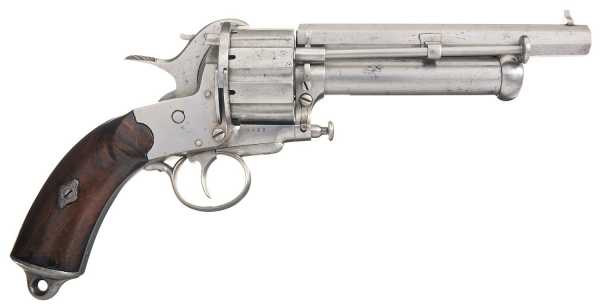

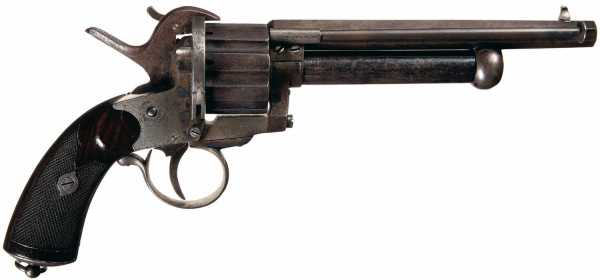

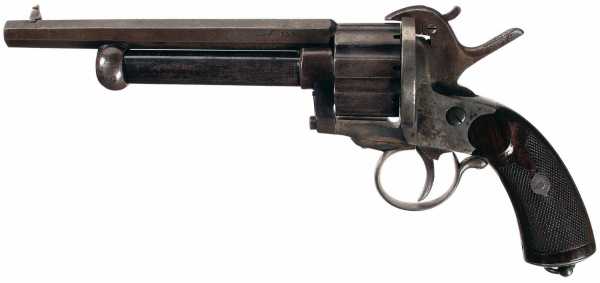

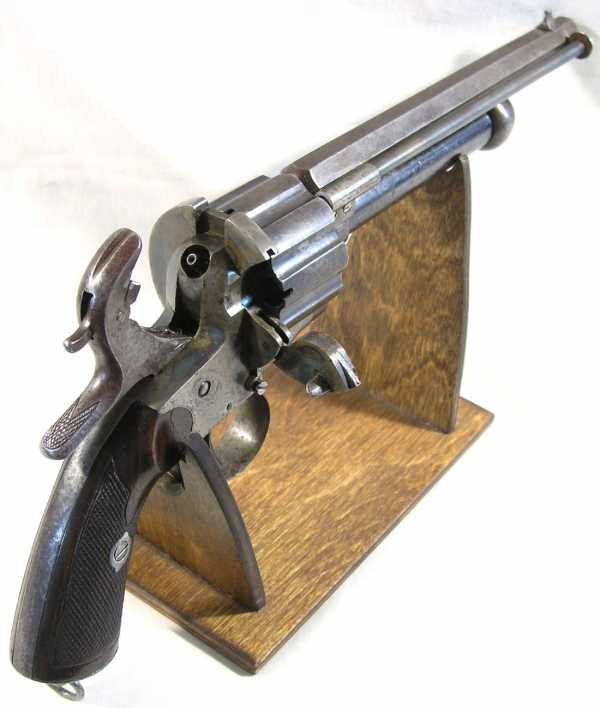

Производителями револьверов Ле Ма (Le Mat) под шпилечные патроны были различные фирмы. Данное оружие, с серийным номером 131, одно из примерно тысячи выпущенных экземпляров Le Mat, изготовленных в Бельгии. Шомпол-экстрактор стреляных гильз закреплен с правой стороны ствола. На конце рукоятки шарнирно закреплено кольцо для револьверного ремешка.

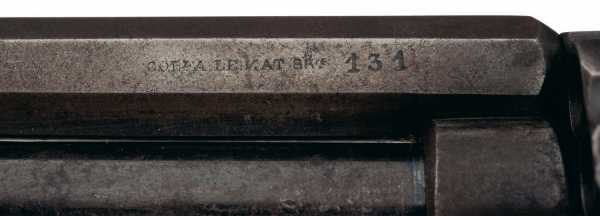

Верхний ствол восьмигранный с маркировкой на левой грани «COL LA LEMAT BRTE 131». Для верхнего ствола применяются шпилечные патроны (pinfire cartridge) 0.36 калибра. Центральный ствол 0.44 калибра, имеет капсюльное воспламенение.

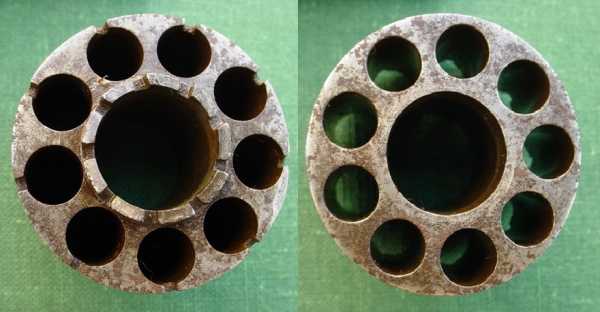

Барабан имеет сквозные каморы с проточками для размещения шпилек патронов. Поверхность барабана для облегчения снабжена долами. Для снаряжения барабана шпилечными патронами с правой стороны рамки выполнена дверца. Переключая положение ударной части курка, стрелок выбирал стрельбу из верхнего ствола, когда курок наносил удар по выступающим шпилькам патронов или из центрального ствола, когда курок ударял по капсюлю.

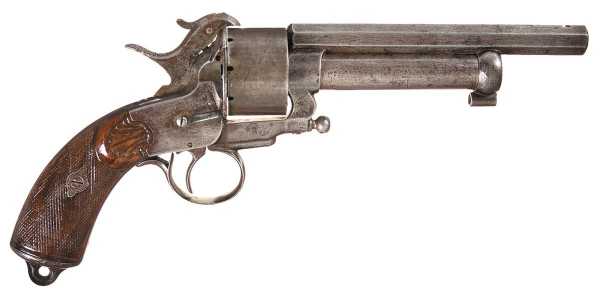

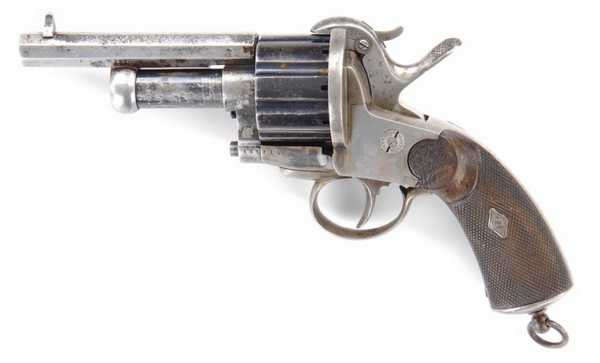

Другой револьвер Ле Ма Бревет (LeMat Brevette Pinfire/Percussion Revolver) с серийным номером 3023, снаряжается шпилечными патронами калибра 11 мм, центральный ствол гладкоствольный 20 калибра. Шомпол-экстрактор так же расположен с правой стороны рамки.

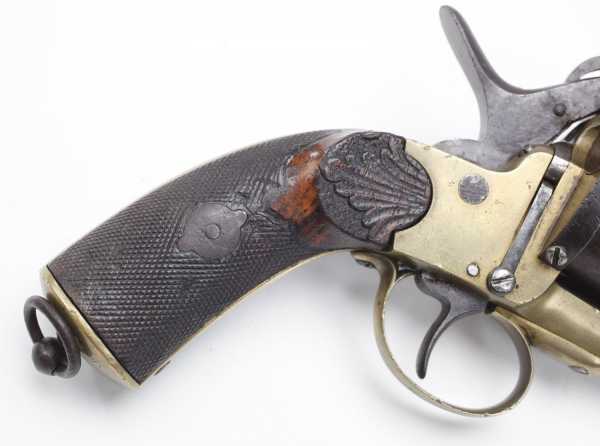

Металлические поверхности серебристые, без воронения. Хвостовик рукояти имеет прилив с поперечным отверстием.

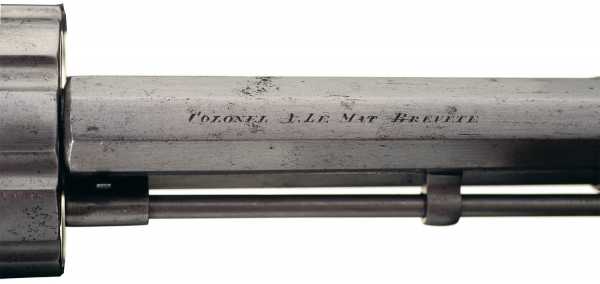

Маркировка на верхней грани ствола представляет собой текст «COLONEL A. LEMAT BREVETE»

Шпилечные револьверы Ле Ма французского происхождения отличаются порой не только маркировкой, но и внешним видом. Это оружие, выпущенное фирмой Canat & Co имеет несколько изогнутую переднюю стойку рамки, поверхность барабана цилиндрическая. Шомпол отсутствует, но судя по расположению шомпольного кольца, вероятно он располагался под нижним стволом.

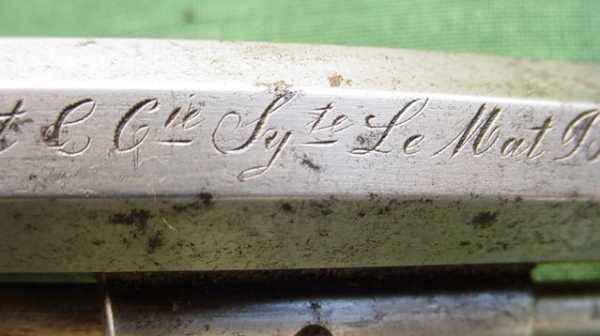

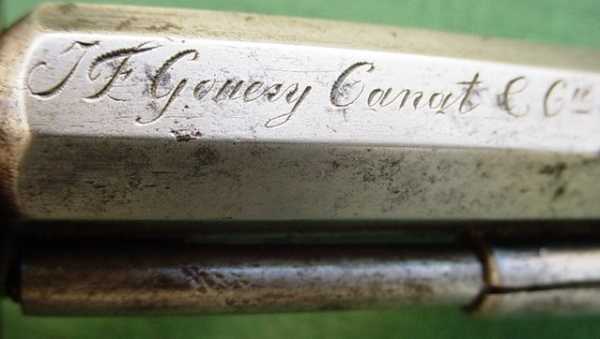

Маркировка на стволе представляет собой текст «J.F. Gouery Canat & Co Syte LeMat Bt SGDG Paris».

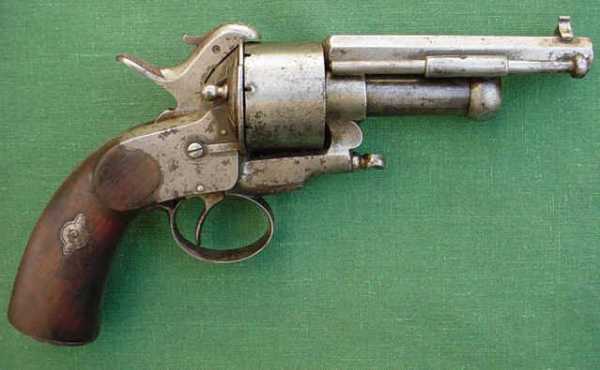

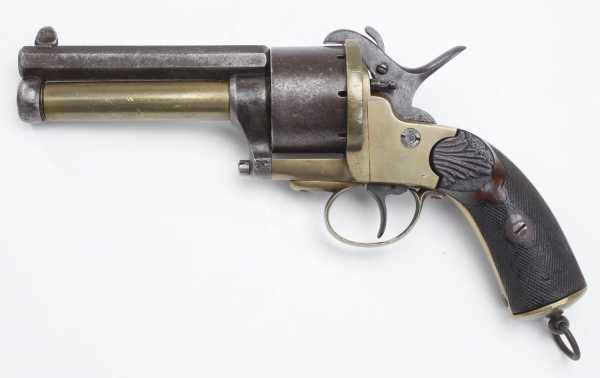

Компактные револьверы порой пользовались большим спросом в качестве оружия самообороны, чем их более длинные и массивные собратья. По этой причине неудивительно появление шпилечных «детских» револьверов Ле Ма (Baby LeMat pinfire revolver).

Авторы некоторых каталогов антикварного оружия утверждают, что револьверов Бэби Ле Ма (Baby LeMat) было всего изготовлено не более сотни. Данный револьвер с серийным номером 3188 снабжен барабаном под 9 мм шпилечные патроны. Верхний ствол длиной 102 мм. Нижний ствол имеет калибр 12 мм. Воспламенение у нижнего ствола капсюльное.

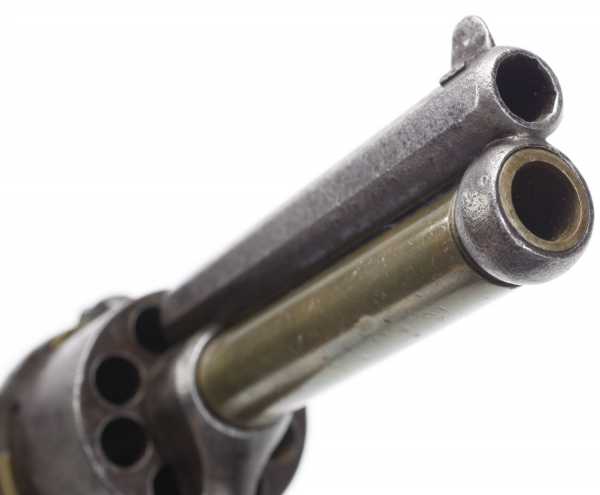

Передняя стойка рамки крепится к основанию рамки с помощью винта. На передней части барабана выполнены отверстия для механизма фиксации барабана. Маркировка с правой стороны ствола «COLL A. LEMAT BRte». Клейма на деталях оружия свидетельствуют о бельгийском происхождении револьвера.

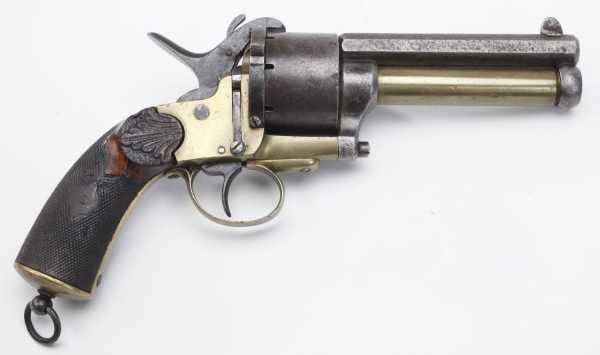

Сравнивая револьвер Бэби Ле Ма (Baby LeMat) французского производства с предыдущим бельгийским можно заметить некоторые отличия. Так с правой стороны ствола французского револьвера установлена шомпольная трубка, в которой размещен шомпол — экстрактор. Дверца для доступа к каморам барабана отличается как по форме, так и по месту расположение поддерживающей ее пружины. Поверхность барабана, в отличии от бельгийского «детского» револьвера, цилиндрическая без долов.

Винт крепления передней части рамки к ее основанию во французском варианте Ле Ма имеет фигурную форму, его можно открутить просто рукой, не используя отвертку. Нижняя часть хвостовика рукоятки плоская без выступа или кольца для револьверного ремешка.

Неполная разборка оружия демонстрирует, что общая принципиальная конструкция револьверов Ле Ма (Le Mat) французского и бельгийского происхождения не отличается. Общая длина представленного на фото оружия 232 мм, длина верхнего ствола 102 мм.

На заднем срезе барабана выполнен храповик для механизма вращения и выточки в верхних частях камор для размещения шпилек патронов. Передняя часть барабана не имеет отверстий для механизма фиксации. Барабан предназначен для размещения шпилечных патронов калибра 8 мм.

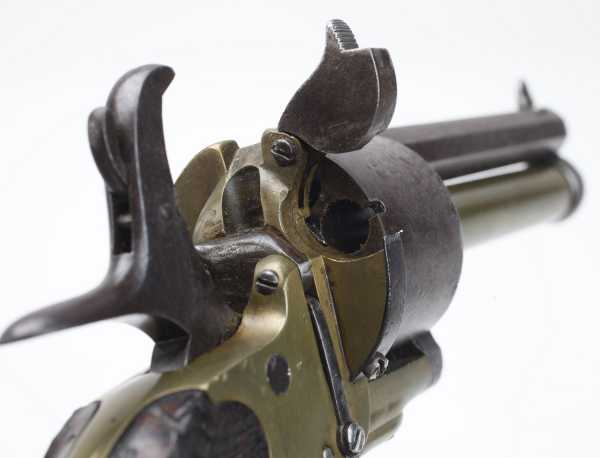

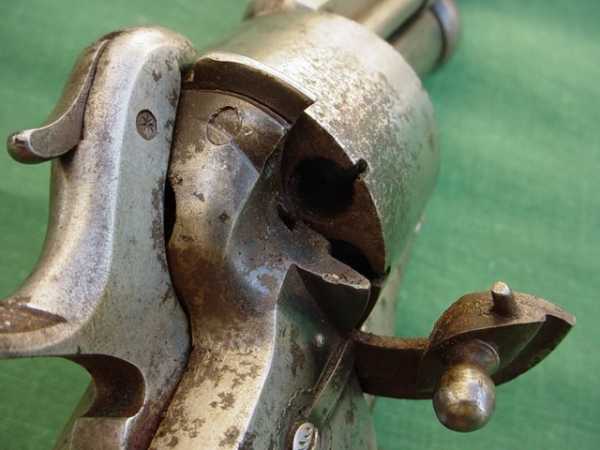

Дверца рамки открывается вправо-вниз и имеет штифт для более надежной фиксации в рамке. Нижний ствол капсюльного воспламенения. При переводе рычага курка в верхнее положение ударная часть курка становится напротив брандтрубки. В таком положении при спуске курок наносит удар по капсюлю, благодаря чему стрельба происходит из нижнего ствола.

Маркировка на верхней части револьвера Бэби Ле Ма (Baby LeMat) выполнена курсивом и представляет собой текст «J.F. Gouery Canat & Cie Sy-te LeMat Bte Sgdg Paris».

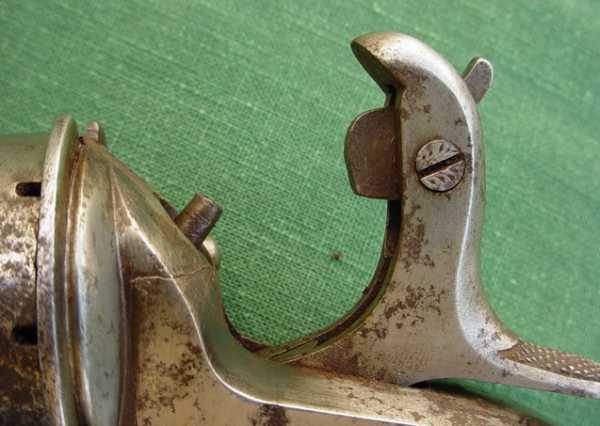

Как и в других шпилечных револьверах, обеспечение безопасности при обращении со шпилечными патронами в Le Mat способствует выступ казенной части рамки по контуру барабана. Данный выступ защищает шпильки патронов от случайных ударов.

Капсюльное воспламенение боеприпасов к концу 19 века морально устарело, даже применительно к гладкому центральному стволу револьвера Ле Ма.

Вскоре был разработан и выпущен револьвер, центральный ствол которого снаряжался, так же как и барабан, шпилечными патронами.

Принципиальная конструкция и компоновка у Le Mat не изменилась, однако очень необычным было применение металла желтого цвета (вероятно латуни) для изготовление не только рамки, но и центрального ствола револьвера.

Использование шпилечного патрона в центральном стволе потребовало изменить не только конструкцию казенной части револьвера, но и курка. Ударная часть курка, переключенная в положение для стрельбы из нижнего ствола должна была наносить удар не в горизонтальном направлении, а сверху вниз. Это было достигнуто путем увеличения длины рычага ударной части курка и изменения его конфигурации.

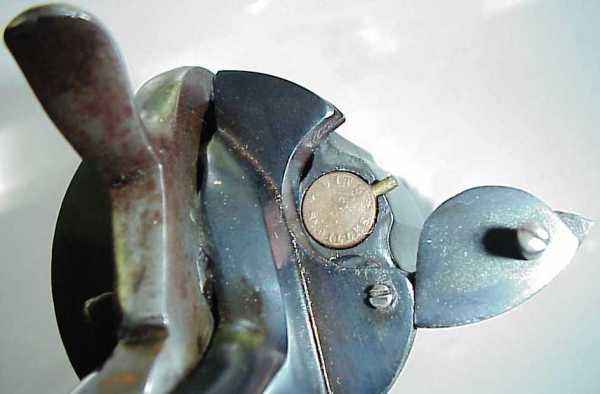

Для снаряжение револьвера дверца, обеспечивающая доступ к каморам барабана открывалась вверх. Казенная часть была снабжена дополнительной дверцей, открывающейся вправо-вверх. При открывании дверцы стрелок мог извлекать стрелянную гильзу и устанавливать новый шпилечный патрон в патронник нижнего ствола. Данная дверца кроме того запирала нижний ствол во время стрельбы.

На основе шпилечно-капсюльных револьверов Ле Ма (Le Mat) были разработаны револьверные карабины (LeMat Pinfire and Percussion Revolving Carbine).

Револьверные шпилечно-капсюльные карабины Ле Ма (Le Mat), как правило, имеют верхний нарезной 11 мм ствол и нижний так же нарезной ствол 0.58 калибра.

Карабины конструктивно очень похожи на револьверы Ле Ма (Le Mat), за исключением длинных стволов, наличия приклада и необычной формы спусковой скобы. Барабаны карабинов чаще имеют долы и выступы для механизма фиксации барабана.

Дверца для доступа к каморам барабана располагается с правой стороны казенной части рамки. Рукоятка установлена в верхней части дверцы. Открывание происходит вправо-вниз. Шомпол закреплен справа от ствола.

На левой грани ствола, представленного на фото револьверного карабина, нанесен серийный номер «206» и маркировка «COLLA LEMAT BRTE».

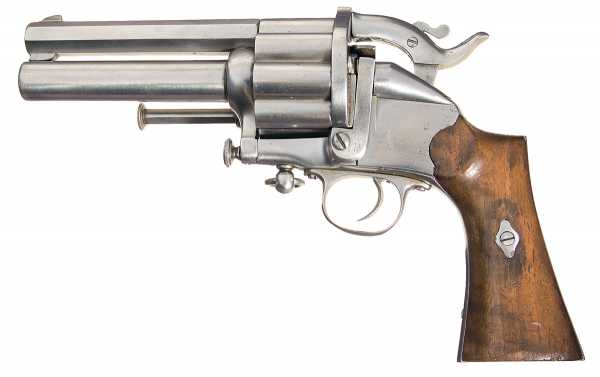

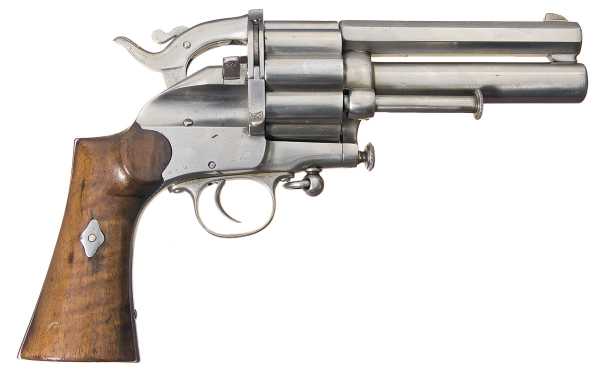

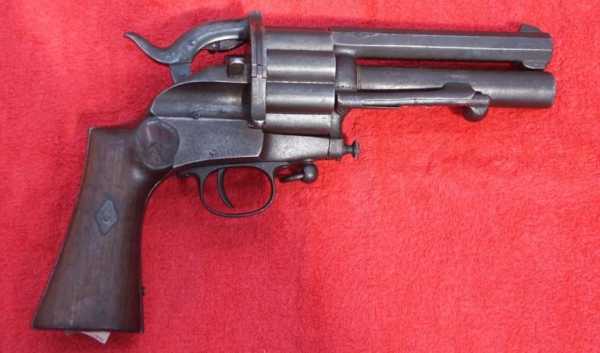

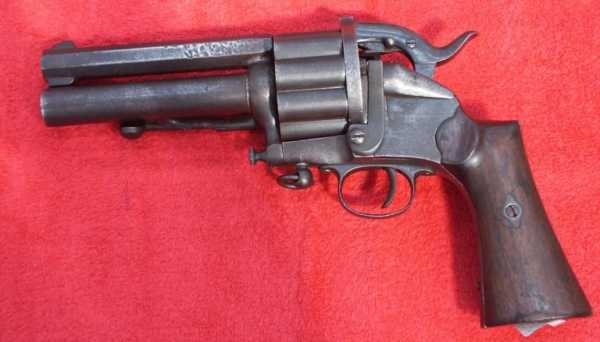

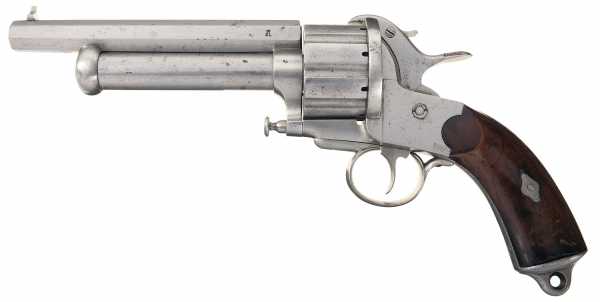

Револьвер Ле Ма под патрон центрального воспламенения (Le Mat Centerfire Breechloading Revolver) появился после окончания Гражданской войны в США. В декабре 1869 года, ЛеМа получил патент под номером №97780 на конструкцию двуствольного револьвера. Оба ствола оружия были предназначены для стрельбы патронами центрального воспламенения с металлической гильзой. Данную разновидность иногда называют третьей моделью револьверов Ле Ма (Le Mat 3rd model, centerfire).

Внешний вид револьвера претерпел значительные изменения. Изменения затронули форму рамки, рукоятки, спусковой скобы, курка. Даже кольцо для револьверного ремешка переместилась с хвостовика рукоятки на нижнюю часть рамки перед спусковой скобой.

Несмотря на внешние различия принципиальная компоновка и конструкция револьвера не изменилась. Ле Ма третьей модели по прежнему состоит из задней и передней частей рамки, барабана и двух стволов.

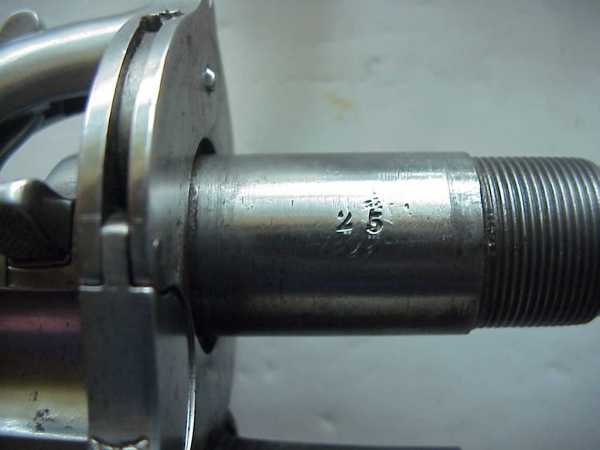

Для возможности стрельбы патронами центрального воспламенения из верхнего ствола, в казенной части рамки, напротив верхней каморы барабана, выполнено прямоугольное отверстие. Верхняя часть курка заостренная и выполняет функцию бойка. Центральный ствол закрывается специальной поворотной дверцей, в которую вмонтирован ударник. При переключении рычага курка в верхнее положение, его нижнее плечо наносит удар по выступающей части ударника центрального ствола, ударник разбивает капсюль — происходит выстрел из центрального ствола.

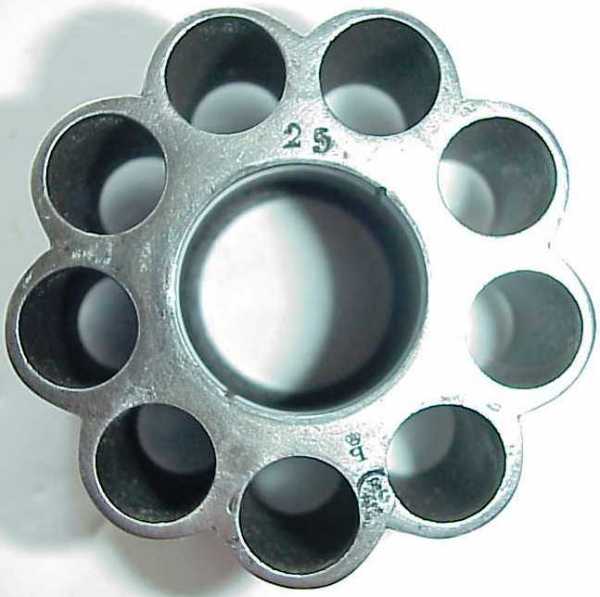

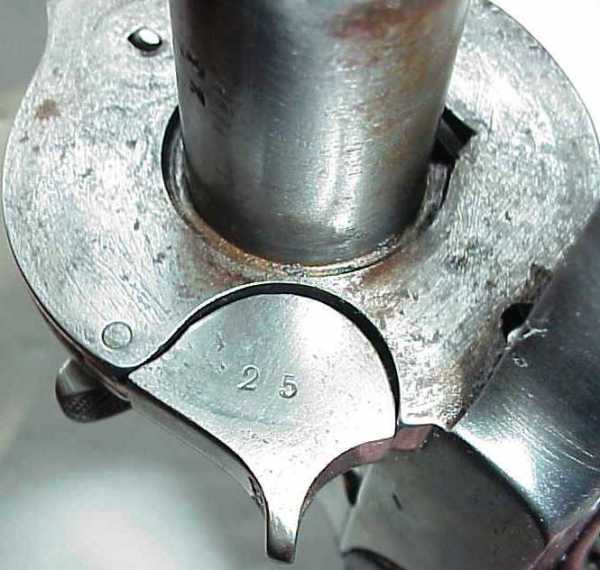

На передней торцевой поверхности барабана нанесен серийный номер и бельгийские клейма. Серийный номер 25 нанесен на поворотной дверце рамки.

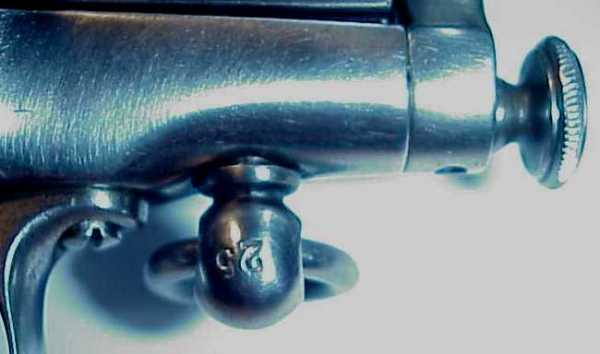

Кроме того серийные номера нанесены на многие другие части оружия, даже на основании крепления кольца для револьверного ремешка.

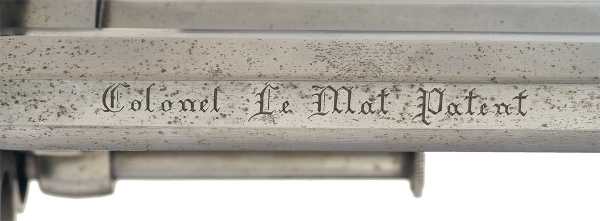

Маркировка «Colonel Le Mat Patent» на верхней грани ствола выполнена заглавными и прописными буквами красивым готическим шрифтом.

Традиционно на основе конструкции револьверов Ле Ма (Le Mat) третьей модели были разработаны карабины под патроны центрального воспламенения.

Прицельные приспособления револьверного карабина представляют собой регулируемый на две дистанции целик и мушку, укрепленную на передних кольцах, соединяющих верхний и нижний стволы.

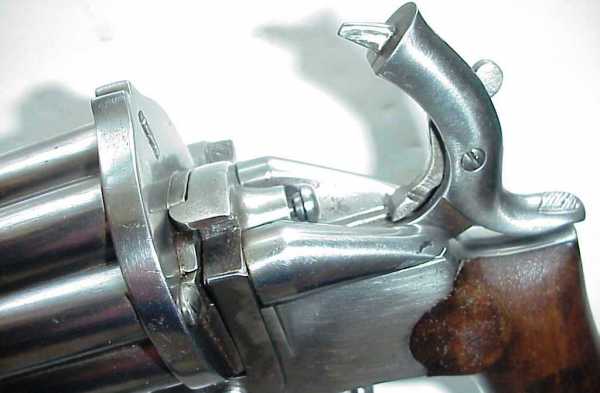

Спусковая скобы карабина Le Mat имеет выступ в нижней части к которому справа крепится кольцо.

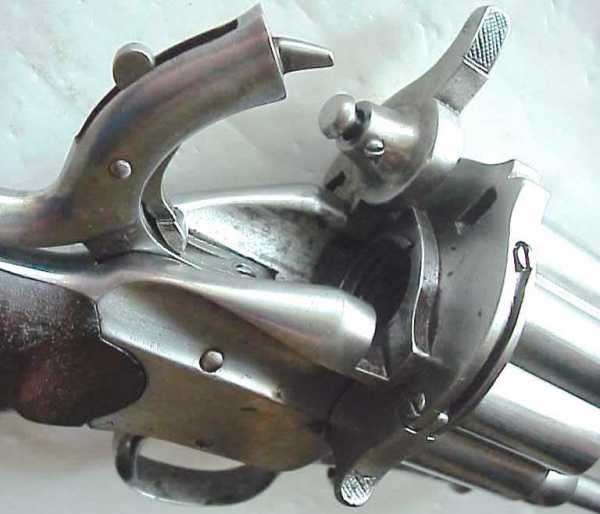

Центральный ствол револьверных карабинов Ле Ма (Le Mat) запирается специальной дверцей с встроенным ударником. Дверца поворачивается на оси вверх-влево и открывает доступ к патроннику нижнего ствола. Влево-вверх открывается и дверца с правой стороны казенной части рамки, обеспечивая доступ к каморам барабана.

В верхней части патронника револьверного карабина нанесена маркировка «COLONEL LEMAT PATENT».

Безусловно, револьверы и револьверные карабины Ле Ма как под шпилечные патроны, так и под патроны центрального воспламенения пользуются огромным спросом среди коллекционеров. Цены на данное оружие начинаются от 4 тысяч долларов и нередко превышают 15-20 тысяч долларов.

Популярность: 19%

Другие материалы сайта:

Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

почему в револьвере 6 пуль?

Бывает и 5, и 7. Многое зависти от калибра ствола. Толстых патронов всегда меньше.

Однако, потому, как калибр, понимаешь такой.

По разному бывает. Был такой шпалер фирмы Лефоше, в каком году не помню, но где-то в 90х годах 19 века. Так в ём аж на 12 патронов барабан был.

Кто сказал, что 6??? И не пуль, а патронов. Есть и по 8 и 12. Чем больше калибр, тем меньше мест в барабане.

Выбор количесва патронников в барабане зависит от конструктора. Диаметр барабана влияет на эргономичность револьвера. Чем больше патнонников у барабана тем больше его диаметр. Револьвер с большим барабаном и большой массой в руках держать неудобно, никто такой револьвер использовать не будет. Поэтому конструктор стрелкового оружия выберает золотую середину между количеством патронов и массой с габаритами.

в среднем от 5 до 7 патронов, остальное скорее исключения к этому пришли чисто логически, больше патронов толше барабан, толше значит тяжелее, сложнее носить, больше выпирает и значит заметнее

Далеко не во всех! Есть и 5, есть и 12!!! <a rel=»nofollow» href=»http://www.barrels-n-bullets.ru/revolvers.html» target=»_blank» >Револьверы</a>
