штурмовик, построенный вокруг авиационной пушки

A-10 Thunderbolt II — американский одноместный двухдвигательный штурмовик, созданный компанией Fairchild-Republic. Его основной специализацией стала борьба с наземными целями, в первую очередь с танками и другой бронетехникой противника. Данный самолет знаком практически всем любителям авиации и отличается узнаваемым и хорошо запоминающимся внешним видом. Свое название Thunderbolt II он получил в честь знаменитого американского истребителя-бомбардировщика времен Второй мировой войны P-47 Thunderbolt.
Штурмовик A-10 Thunderbolt II стал первым самолетом американских ВВС, специально созданным для непосредственной авиационной поддержки сухопутных войск на поле боя. Это достаточно простой, живучий и эффективный реактивный самолет. После принятия на вооружение в ВВС США долгое время относились к машине как к «гадкому утенку», что было обусловлено как ограниченностью его применения, так и не самым обычным внешним видом, за который самолет даже получил неофициальное прозвище Warthog — бородавочник. Машина достаточно долго подвергалась критике, в американских ВВС даже подумывали избавиться от него в пользу А-16, модификации истребителя F-16, но неожиданно успешное боевое применение A-10 Thunderbolt II во время первой войны в Персидском заливе навсегда поставило крест на спорах о дальнейшей судьбе штурмовика.
Именно во время войны в Персидском заливе в 1991 году состоялся боевой дебют штурмовика A-10. Всего в операции прияло участие 144 самолета данного типа, они выполнили в общей сложности 8100 боевых вылетов, потеряв при этом 7 машин (в среднем одна потеря штурмовика приходилась на 1350 совершенных вылетов). К удивлению многих сторонних наблюдателей, неказистый с виду дозвуковой самолет смог стать одним из «героев» этой войны, наряду с ударным самолетом-невидимкой F-117 и истребителем F-15. По данным американских военных, «Тандерболты» смогли уничтожить больше тысячи иракских танков (больше, чем любой другой самолет ВВС США), до двух тысяч единиц другой военной техники и 1200 артиллерийских установок всех видов.

История этой машины началась в тот момент, когда ВВС США стали нести ощутимые потери от поставляемых во Вьетнам советских установок ПВО — малокалиберной зенитной артиллерии и крупнокалиберных пулеметов. В таких условиях им становилось все труднее оказывать поддержку наземным войскам. Представив, что может произойти, если американским самолетам будет противостоять не слабая система ПВО вьетнамцев, а советские зенитчики или ПВО стран социалистического блока, американские военные загорелись идеей создания бронированного штурмовика. Этап проектирования и постройки опытных образцов был пройден сравнительно быстро и уже 10 мая 1972 года первый штурмовик А-10 компании Fairchild-Republic поднялся в небо, всего на 20 дней опередив конкурента — Нортропа А-9.

Самолет производился серийно с 1975 по 1984 год, всего было собрано 715 самолетов, стоимость одной машины составляла 18,8 миллиона долларов. Самолет по-прежнему остается на вооружении ВВС США. На 2015 год в строю оставалось 283 самолета в модификации A-10C. A-10C — это обновленная модель штурмовика, оснащенная современным цифровым оборудованием, способная нести весь комплект высокоточного оружия с лазерной системой наведения на цель. Первые штурмовики A-10C поступили на вооружение ВВС США в 2006 году.

Конструкция штурмовика

Конструктивно одноместный штурмовик A-10 Thunderbolt II представляет собой низкоплан, обладающий трапециевидным крылом и двухкилевым вертикальным оперением. Фюзеляж боевого самолета простой конструкции типа полумонокок изготавливался в основном из сплавов алюминия, которые отличались высокой коррозийной стойкостью к дефолиантам (смесь дефолиантов и гербицидов составляла печально известный Agent Orange), широко использовавшимся американцами во Вьетнаме. Фюзеляж самолета отличается достаточно высокой живучестью: он не должен был разрушаться при повреждении двух диаметрально противоположных лонжеронов, а также двух прилегающих к ним панелей обшивки.

Трехлонжеронное низкорасположенное крыло состояло из прямоугольного центроплана, в котором находились топливные баки, и двух трапециевидных консолей. Простота конструкции крыла штурмовика была достигнута использованием большого количества прямых лонжеронов, одинаковых нервюр и обшивки, которая производилась методом штамповки. В местах изменения толщины обшивки по размаху крыла конструкторы предусмотрели использование прямых соединений внахлест. Законцовки крыла самолета A-10 Thunderbolt II были отогнуты вниз, что позволило увеличить крейсерскую дальность полета на 8%. Само крыло выделялось большой относительной кривизной и толщиной, что обеспечивало ему на малых скоростях полета оптимальную величину подъемной силы.

Пилот и критически важные системы управления штурмовиком надежно защищены полуторадюймовой титановой броней, которая в состоянии выдержать попадание 37-мм снарядов. При этом бронекабина летчика изготовлена в форме «ванны», собранной на винтах из титановых бронелистов. Бронестекло фонаря кабины в состоянии выдержать попадание 23-мм снаряда такой ЗСУ как «Шилка».

На концах центральной части крыла самолета были установлены обтекатели, предназначенные для размещения основных стоек шасси, убирающихся вперед. Ниши обтекателей стоек после их уборки не закрываются щитками, поэтому колеса шасси несколько выступают наружу, что делает аварийную посадку штурмовика более безопасной. Хвостовое оперение самолета было спроектировано конструкторами таким образом, чтобы при потере одного киля или даже одной из половин стабилизатора A-10 Thunderbolt II мог продолжать свой полет.

Новой и интересной для боевых самолетов была схема установки двигателей, которые разместили в отдельных гондолах по бокам хвостовой части фюзеляжа штурмовика. К достоинствам подобной схемы расположения можно было отнести снижение радиолокационной и тепловой заметности двигателей, снижение вероятности попадания в воздухозаборник посторонних предметов с ВПП и пороховых газов при стрельбе из артиллерийской установки. Также подобная компоновка силовой установки позволяла обслуживать штурмовик и подвески вооружения при работающих двигателях и обеспечивала удобство при ее эксплуатации и замене. К тому же центральная часть фюзеляжа штурмовика A-10 оставалась свободной для размещения вблизи центра тяжести самолета топливных баков, что позволило обойтись без системы перекачки топлива для обеспечения необходимой центровки самолета.

Достоинством такого расположения было и повышение живучести штурмовика. Подтверждение этому было получено в боевых условиях. В 1999 году с авиабаз, расположенных на территории Италии, штурмовики A-10 Thunderbolt II принимали участие в военной операции НАТО против Союзной Республики Югославии. В рамках проведения данной операции американские военные не признали ни одной потери штурмовиков A-10. В то же время 2 мая 1999 года в аэропорту Скопье (Македония) аварийную посадку совершил один из штурмовиков этого типа. Самолет сел на одном двигателе, второй двигатель был начисто отстрелен, позднее его демонстрировали по югославскому телевидению.

Высокая маневренность штурмовика на низких высотах давала машине неплохие шансы на уклонение от ЗУР и атак истребителей противника. Хорошая маневренность в совокупности с обзором из кабины и сравнительно низкой скоростью полета позволяли самолету поражать даже сравнительно малоразмерные цели с одного захода. Стрельба из артиллерийской системы по целям типа танк велась с высоты 100-150 метров с расстояния в 1800 метров, по небронированным целям огонь можно было открывать с дистанции 3000-3600 метров.

Пушка, вокруг которой построили самолет

В 1970 году американские военные окончательно определились с главным артиллерийским калибром для нового штурмовика. В качестве артиллерийского вооружения решено было использовать сверхмощную 30-мм семиствольную пушку GAU-8/A Avenger (Мститель) компании General Electric. Начальная скорость, выпущенных из нее снарядов составляет 1067 м/с, а скорострельность доходит до 4000 выстрелов в минуту. После 75-мм артиллерийского орудия, которое устанавливалось на американских самолетах в годы Второй мировой войны, GAU-8/A стала самой мощной авиационной артиллерийской системой, разработанной в США. При ее создании конструкторы учли успешный опыт применения израильскими боевыми самолетами 30-мм пушки DEFA против бронетехники арабов во время войны 1967 года.

30-мм семиствольная авиапушка схемы Гатлинга с вращающимся блоком стволов специально создавалась для штурмовика A-10 Thunderbolt II, став его визитной карточкой. GAU-8/A — одна из самых мощных авиационных пушек данного калибра во всем мире. Вес пушки составляет 281 кг, масса всей пушечной установки — 1830 кг (включая систему подачи боеприпасов, барабан с полным боекомплектом). Диаметр патронного ящика составляет 86 см, длина — 182 см.

Во время испытаний, которые проводились на авиационной базе Неллис, расположенной в штате Невада, было совершено 24 захода штурмовика А-10А на 15 типов мишеней, 7 из которых были разрушены, а остальные удалось вывести из строя. Летчики вели огонь из пушки с темпом 2100 выст/мин и 4200 выст/мин на дальности 1800 метров. Необходимо отметить, что данные испытания проводились в полигонных условиях. Летчики детально изучили местность, бронетехника была неподвижной, погода идеальной. И, естественно, пилотам штурмовиков не оказывалось никакого противодействия — ни пассивного (постановка дымовых завес), ни, тем более, огневого.

GAU-8/A рядом с автомобилем Фольксваген Жук

30-мм авиационная пушка GAU-8/A размещается вдоль продольной оси штурмовика, она смещена к его левому борту на 0,3 метра. Пушка работает по принципу Гатлинга, обладает гидравлическим внешним приводом и беззвеньевой системой подачи боеприпасов. Используемый магазин барабанного типа вмещает 1350 патронов. Гильза используемых патронов была выполнена не из стали, а из алюминия, что позволило увеличить боекомплект артиллерийской установки на 30% при заданной массе. 30-мм снаряды имеют пластмассовые ведущие пояски, которые помогают продлить срок службы стволов. Первоначально скорострельность пушки можно было переключать с 2100 до 4200 выстрелов в минуту, но позднее максимальное значение скорострельности было ограничено до 3900 выстрелов в минуту. На практике продолжительность ведения огня из GAU-8/A ограничена одно- или двухсекундными залпами, это необходимо, чтобы не допустить перегрев стволов, перерасход снарядов, а также продлить срок службы стволов. Перерыв для охлаждения артиллерийской системы составляет порядка минуты. Срок службы блока стволов составляет 21 тысячу выстрелов. Каждый цикл стрельбы начинается с раскрутки блока стволов от двух гидравлических приводов, которые питаются от гидравлической системы штурмовика.

Беззвеньевая система подачи снарядов была выбрана специально для уменьшения веса установки. Стреляные гильзы не выбрасываются наружу, гильзы собираются обратно в барабан, для того чтобы не повредить обшивку самолета при стрельбе. Система подачи боеприпасов аналогична таковой на M61 Vulcan, однако отличается более современной конструкцией, позволившей эффективно экономить вес. О конструктивном совершенстве авиационной артиллерийской системы GAU-8/A Avenger можно судить по величине столь важной характеристики, как доля массы снарядов в массе всей пушечной установки. Для GAU-8/A это значение составляет 32% (для примера у пушки М61А1 — всего 19%). Таких показателей удалось достичь за счет внедрения алюминиевых гильз вместо стальных и латунных.

Режим стрельбы GAU-8/A при максимально допустимом темпе — 10 двухсекундных очередей с минутным воздушным охлаждением между ними. Уже в ходе эксплуатации штурмовика А-10 было установлено, что во время стрельбы из семиствольной авиационной пушки пороховые газы засасываются в двигатель штурмовика, в результате чего не догоревшие частицы пороха откладываются на лопатках компрессора и вентилятора двигателя. Скопление недогоревших частиц пороха после осуществления каждой 1000 выстрелов снижает тягу двигателя самолета на 1%. Общее снижение тяги двигателей с настрелом доходило до 10%, что повышало вероятность срыва потока с лопаток компрессора и двигателей. Для того чтобы двигатели не заглохли при ведения огня из артиллерийской установки, в них в 1981 году были встроены специальные запальные устройства, которые воспламеняют недогоревшие частицы пороха. В результате этих мер проблема скопления частиц пороха была решена.

Питание артиллерийской установки осуществляется бронебойными подкалиберными снарядами PGU-14/B (масса снаряда 425 грамм) и осколочно-фугасными снарядами PGU-13/B (масса снаряда 360 грамм). Стандартным боекомплектом штурмовиков «Тандерболт» являются 1100 30-мм снарядов в следующем порядке — на один осколочно-фугасный снаряд PGU-13/B приходится 4 бронебойных снаряда PGU-14/B с сердечником из обедненного урана. Точность стрельбы из авиационной семиствольной 30-мм пушки GAU-8/A характеризуется следующими показателями: 5 миллирадиан (мрад), 80% — это означает, что при стрельбе на дистанции 1220 метров 80% всех снарядов ложатся в круг радиусом 6,1 метра. Для примера для авиационной пушки M61 «Вулкан» данный показатель составляет 8 мрад.

Летно-технические характеристики A-10 Thunderbolt II:

Габаритные размеры: длина — 16,25 м, высота — 4,47 м, размах крыла — 17,53 м, площадь крыла — 47 м2.
Вес пустого самолета — 11 321 кг.
Максимальный взлетный вес — 23 000 кг.
Силовая установка — 2 ТРДД General Electric TF34-GE-100 тягой 2х40,32 кН.
Максимально допустимая скорость — 833 км/ч.
Максимальная скорость у земли — 706 км/ч.
Крейсерская скорость — 560 км/ч.
Практический потолок — 13 700 м.
Боевой радиус действия — 460 км.
Перегоночная дальность — 4150 км.
Вооружение:
Стрелково-пушечное: 30-мм семиствольная пушка GAU-8/A Avenger, боекомплект 1350 патронов 30х173 мм.
Точки подвески: 11 узлов подвески вооружения (8 под крылом, 3 под фюзеляжем), максимальная боевая нагрузка 7260 кг.
Экипаж — 1 человек.

Источники информации:
http://www.airwar.ru/weapon/guns/gau8a.html
http://www.anaga.ru/a-10-thundebolt-ii.html
http://shvp.livejournal.com/132878.html
http://pro-samolet.ru/blog-pro-samolet/534-twin-attack-a-10-thunderbolt
http://thechive.com/2016/08/25/the-plane-built-around-one-gun-42-hq-photos (фото)

Американский штурмовик A-10 Thunderbolt II

A-10 Thunderbolt II – это американский бронированный штурмовик, основным предназначением которого является борьба с бронетехникой противника, а также уничтожение различных наземных целей. Свое название он получил в честь истребителя-бомбардировщика времен Второй мировой войны P-47 Thunderbolt, который был настоящей головной болью немецких танкистов на Западном фронте. После своего появления в составе ВВС США к самолету длительное время относились без должного уважения, считая его «гадким утёнком». Это было обусловлено не только ограниченностью его использования, но и внешним видом машины. Самолет A-10 даже получил за свой внешний вид прозвище Уортхог (Warthog – бородавочник). Одно время военные даже думали о его замене, но ставшее неожиданно успешным применение машины во время войны в Персидском заливе поставило точку во всех спорах, самолет на деле сумел доказать свою значимость и необходимость.
A-10 Thunderbolt II стал первым американским самолетом, который был разработан специально для решения задач непосредственной авиационной поддержки сухопутных подразделений. Разработка самолета началась в 1967 году. Штурмовик специально проектировался для ведения боя на малых высотах и скоростях с высокой точностью применения вооружения. Первый Thunderbolt поднялся в воздух 15 февраля 1972 году, после чего последовал контракт на постройку 6 подобных машин для проведения всесторонних летных испытаний. Первый серийный штурмовки А-10 поднялся в воздух уже в октябре 1975 года.
Американский штурмовик A-10 Thunderbolt II
Главной задачей созданного штурмовика была охота за танками противника на поле боя. Высокая маневренность на малых высотах обеспечивала машине возможность уклонения от зенитных ракет и атак истребителей противника. Хорошие маневренные характеристики и обзор из кабины, относительно малая скорость полета, позволяли штурмовику поражать даже относительно малоразмерные цели с 1 захода. Стрельба из пушки по целям типа танк осуществлялась с высоты в 100-150 метров и могла вестись с расстояния в 1 800 метров, по целям, не имеющим бронезащиты, огонь мог открываться с 3 000 – 3 600 метров.

На момент своего создания A-10 Thunderbolt II существенно превосходил все другие штурмовики по уровню своей защищенности. 1309 килограмм брони надежно прикрывали жизненно важные элементы конструкции самолета и пилота от огня стрелкового оружия, а также обеспечивали машине выживаемость при попадании снарядов малокалиберной зенитной артиллерии (20-23 мм.).

Описание конструкции

Самолет А-10 представляет собой свободнонесущий цельнометаллический низкоплан, имеющий двухкилевое хвостовое оперение и трехопорное шасси. Два турбовинтовых двигателя General Electric TF34-GE-100 расположены в мотогондолах по обе стороны задней части фюзеляжа. Закрытая кабина летчика расположена далеко впереди относительно крыла и оснащена возможностью катапультирования на нулевой высоте и нулевой скорости. Кабина летчика имеет бронирование и выполнена в виде ванны, которая собрана из титановых бронеплит, скрепленных винтами. Бронирование в состоянии защитить пилота от снарядов калибра до 23 мм. Остекление кабины выполнено из пуленепробиваемого стекла.

Американский штурмовик A-10 Thunderbolt II
Два турбовентиляторных двигателя TF34-GE-100 обладают тягой по 4 100 кгс (каждый). Необычное расположение двигателей самолета было обусловлено стремлением конструкторов предотвратить попадание в них посторонних предметов во время эксплуатации воздушного судна в полевых условиях, а также с целью обеспечения удобного доступа механикам для проведения технического обслуживания и мелкого ремонта. Помимо этого такое расположение двигателей давало им дополнительную защищенность от огня с земли, так как двигатели были защищены хвостовым оперением и плоскостями. Максимальная скорость самолета составляет 834 км/ч, у земли – 706 км/ч, крейсерская скорость – 623 км/ч.

Крыло самолета обладает достаточно большой площадью и позволяет штурмовику маневрировать над полем боя на малых скоростях и одновременно с этим нести большую полезную нагрузку. Максимальная боевая нагрузка машины составляет 7260 кг. Максимальный взлетный вес 22 680 кг.

Живучесть самолета была увеличена за счет использования специальной бронезащиты систем управления штурмовиком, самозатягивающихся трубопроводов к двигателю и топливных баков. Помимо этого система управления A-10 Thunderbolt II имеет двойное резервирование гидравлических систем, а также дополнительное ручное управление.

Американский штурмовик A-10 Thunderbolt II
Вооружение

В качестве артиллерийского вооружения на самолете используется семиствольная пушка GAU-81A (калибр 30-мм, боезапас 1174 снарядов, скорострельность 2100-2400 выстр/мин). Огонь ведется снарядами с гильзами, изготовленными из сплавов алюминия. Сила отдачи артиллерийской установки равна 7 140 кгс., при этом расположение орудия близко к оси симметрии штурмовика позволило существенно уменьшить момент кабрирования при стрельбе. Также устранению данного эффекта способствует автоматическое отклонение руля высоты вниз на 0,5 во время ведения огня.

На 11 узлах внешней подвески штурмовика (3 подфюзеляжных и 8 подкрыльевых) могут размещаться свободнопадающие бомбы (до 28 боеприпасов Мк.82 калибром 225 кг. или до 6 Мк.84 калибром 900 кг), разовые бомбовые кассеты «Рокай» (до 20) или CBU-52/58/71 (до 16), зажигательные бомбы BLU-16 или BLU-27 (до 6).

Управляемое вооружение самолета представлено ракетами AGM-65A и AGM-65B (6 штук) Мейверик, имеющих телевизионное самонаведение по принципу «выстрелил и забыл». Обнаружение оптически контрастной цели осуществляется головкой самонаведения ракеты, которая закреплена на подвеске штурмовика. Теоретически обнаружение цели возможно на расстоянии до 11-13 км., но в реальных боевых условиях, как правило, дальность обнаружения составляет 4-6 км. (это связано с дымами над полем боя, погодными условиями и т.п.). Полученная телевизионная картинка воспроизводится на экране в кабине пилота. После ручного сопровождения цели в течение 4-8 секунд, головка самонаведения ракеты «запирается» на цель, переходя в режим самонаведения, после этого происходит пуск. Также A-10 Thunderbolt II может оснащаться УР AGM-65D, которая аналогична другим ракетам «Мейверик», но отличается от них наличием тепловизионной системы самонаведения, которая обеспечивает поражение наземных целей в ночное время.

В качестве самообороны штурмовик может использовать ракеты класса воздух-воздух АIM-9 «Сайдвиндер», которые размещаются на крайних крыльевых узлах подвески. Также возможна установка 2-х пушечных контейнеров SUU-23 (с шестиствольными автоматическими пушками «Вулкан» калибра 20 мм.), контейнеров с дипольными отражателями Трэкор ALE-40 (480 патронов) или с ИК-ловушками, специальных контейнеров с аппаратурой для постановки активных помех РЛС противника AN/ALQ-119 или 3-х дополнительных топливных баков по 2270 литров каждый.

Американский штурмовик A-10 Thunderbolt II
Боевое применение

Первое боевое применения штурмовика A-10 Thunderbolt II произошло в 1991 году во время проведения операции «Буря в пустыне». Всего в данной операции ВВС США задействовало 144 штурмовика А-10, которые совершили 8100 боевых вылетов. При этом было потеряно 7 штурмовиков (в среднем 1 потеря на 1350 вылетов). К удивлению многих наблюдателей, неказистый внешне штурмовик стал самым настоящим «героем» данной кампании наряду с ударным самолётом- «невидимкой» F-117 и истребителем F-15. По данным американских военных за время проведения операции «Тандерболты» уничтожили более 1000 иракских танков (больше, чем какой-либо другой самолёт, участвовавший в операции), а также 2000 единиц другой военной техники и около 1200 артиллерийских орудий. Даже если учесть, что оценки понесенного армией Ирака ущерба были завышены, А-10 все равно проявил себя самым эффективным самолетом на этой войне, превзойдя даже специализированный противотанковый вертолет АН-64 «Апач». Уровень боеготовности самолетов во время проведения операции составлял – 95,7%, что также оказалось рекордом среди всех тактических самолётов ВВС США.

В одном из боевых вылетов пара штурмовиков A-10 Thunderbolt II смогла уничтожить 23 иракских танка и повредила еще 10. Во время охоты за установками запуска оперативно-тактических ракет «Скад» A-10 Thunderbolt II также показали свою эффективность, уничтожив за одну ночь 6 стационарных, 3 мобильных и 3 временных пусковых установки. Также за время боевых действий штурмовики сбили 2 иракских вертолета: Ми-8 и предположительно MBB Bo 105. Наряду с этим во время операции «Буря в пустыне» впервые была доказана живучесть штурмовика. По словам авиационных техников, ни один другой самолет не мог бы вернуться на базу, имея такие же повреждения, которые фиксировались на A-10.

Единственным слабым местом машины в рамках данной операции можно признать ее склонность к эпизодам с «дружественным огнем», которая позднее проявилась и в других конфликтах. Это было вызвано в первую очередь самой спецификой использования машины, которая всегда работала в непосредственной близости от своих войск. В конце января во время сражения за Рас-эль-Хафджи, A-10 Thunderbolt II атаковал ракетой «Мейверик» БТР LAV-25 морской пехоты США, в результате БТР был уничтожен, погибло 7 человек. Через месяц A-10 атаковал БМП британцев в результате чего погибло 9 англичан.

Американский штурмовик A-10 Thunderbolt II

Повреждения, полученные штурмовиком Ким Кэмпбелл в Ираке в 2003 году


Принимали участие штурмовики А-10 и в военной операции НАТО против Союзной Республики Югославии в 1999 году, взлетая с авиабаз на территории Италии. По официальной информации за время конфликта потерь данные самолеты не понесли. При этом вновь была подтверждена высокая живучесть самолета. 2 мая 1999 года самолет A-10 Thunderbolt II совершил аварийную посадку в аэропорту Скопье в Македонии. У машины был полностью отстрелен один двигатель, позднее этот двигатель демонстрировался по югославскому телевидению. Последствия использования штурмовика на Балканах заявили о себе в 2001 году, когда в мире разгорелся скандал вокруг используемых американцами снарядах с урановыми сердечниками. Выяснилось, что штурмовики А-10 выпустили над Косово более 30 000 подобных снарядов. Высказывался ряд предположений о том, что данные снаряды могут представлять реальную угрозу для размещенных в Косово американских солдат и натовских военных.

В дальнейшем штурмовик принял участие в операции НАТО в Афганистане в 2001 году, а затем и в Ираке в 2003. В операции «Свобода Ираку», которая прошла в марте-апреле 2003 года, было задействовано 60 штурмовиков А-10. В ходе операции один самолет 7 апреля был сбит иракской ПВО в районе Багдадского аэропорта. Еще один самолет под управлением пилота-женщины Ким Кэмпбелл получил серьезнейшие повреждения (отказ гидравлической системы, повреждён один двигатель, сотни пробоин в фюзеляже, крыле и оперении машины), но смог дотянуть до родного аэродрома. После завершения активной фазы боевых действий и начала партизанской войны самолеты А-10 продолжили свои боевые вылеты.

Штурмовик A-10 Thunderbolt II, Описание с Фото и Видео

30.04.2019

A-10 Thunderbolt IIA-10 Thunderbolt II

A-10 Thunderbolt II – это американский одноместный бронированный штурмовик, созданный в середине 70-х годов прошлого века. Несмотря на довольно почтенный возраст, штурмовик А-10 Thunderbolt II по праву считается одной из лучших машин своего класса в мире. Специализацией этой машины является уничтожение танков и другой бронетехники противника.

В настоящее время является основным самолетом поддержки сухопутных войск на поле боя армии США. Свое название штурмовик получил в честь легендарного истребителя-бомбардировщика периода Второй мировой войны P-47 Thunderbolt. В американской армии он получил совсем другое прозвище – Warthog, что означает «Бородавочник».

«Тандерболт» впервые поднялся в небо в 1972 году, был принят на вооружение в 1977 году, несколько раз подвергался модернизации. «Звездным часом» «Бородавочника» стала первая война в Персидском заливе. Именно этот самолет уничтожил больше всего бронетехники иракской армии. И если до операции «Буря в пустыне» американские ВВС планировали избавиться от А-10, то после такого «боевого дебюта» о списании штурмовика уже никто даже и не заикался.

Наиболее современной и «продвинутой» модификацией самолета является А-10С, она была принята на вооружение в 2007 году. Всего же с момента начала серийного производства было изготовлено 715 самолетов. В 2020 году в строю оставалось 283 машины (А-10С). Стоимость одного штурмовика A-10 Thunderbolt II составляет 11,8 млн долларов (на 1994 год).

A-10 Thunderbolt IIA-10 Thunderbolt II

История создания A-10 Thunderbolt II

Своим появлением на свет A-10 Thunderbolt II во многом обязан вьетнамской войне. В начале 60-х годов военные стратеги Пентагона усиленно готовились к будущему масштабному конфликту с Советским Союзом, который в тот момент казался практически неизбежным. Для этого имеющиеся на вооружении тактические ударные самолеты (F-100, F-101 и F-105) были переоборудованы для нанесения ядерных ударов по большим и важным объектам противника: по аэродромам, узлам обороны, железнодорожным станциям. Эти дорогие и сложные сверхзвуковые самолеты мало подходили для непосредственной поддержки войск на поле боя.

A-10 Thunderbolt IIA-10 Thunderbolt II

Война во Вьетнаме заставила американских генералов по-другому взглянуть на фронтовую авиацию. Из-за отсутствия специализированной машины американцам для поддержки войск пришлось использовать поршневой учебно-тренировочный самолет Т-28 «Троян», немного переоборудовав его и оснастив бомбами и неуправляемыми ракетами. Первый опыт использования T-28D был весьма успешен. Однако вскоре у вьетнамских партизан в больших количествах начали появляться советские пулеметы ДШК, после чего военная карьера «Трояна» бесславно закончилась.

Стало понятным, что для уничтожения малоразмерных целей на поле боя нужен специализированный самолет, хорошо защищенный броней и обладающий мощным вооружением.

Примерно в этот же период изменилась ситуация и в Европе. В середине 60-х годов на вооружение армии СССР и его союзников начали поступать танки нового поколения (Т-62 и Т-64), вооруженные мощным орудием и имеющие высокую броневую защиту. Мотострелковые подразделения советской армии осваивали новую боевую машину – БМП-1. Эта техника по своим боевым характеристикам превосходила все, что имели на тот момент страны-члены НАТО. Кроме того, промышленность СССР была вполне способна наладить ее выпуск в огромных количествах. Казалось, что начал сбываться страшный сон Запада о советской «танковой лавине», способной докатиться до Ла-Манша, сметая все на своем пути.

Следует отметить еще один момент: советские танковые и мотострелковые дивизии были надежно прикрыты зенитными установками «Шилка», показавшими свою высокую эффективность против американской авиации во Вьетнаме.

В середине 60-х в США приступили к созданию полноценного самолета-штурмовика, работы велись в рамках проекта А-Х. Очень скоро американцы пришли к концепции машины, во многом повторявшей немецкие и советские штурмовики периода Второй мировой войны – простого, хорошо бронированного самолета с дозвуковой скоростью полета.

В 1967 году условия конкурса были направлены в 21 американскую авиационную компанию. ВВС США хотели получить самолет со скоростью не менее 650 км/ч, хорошей маневренностью на малых высотах, с мощным пушечным вооружением и значительной бомбовой нагрузкой. Кроме того, новый штурмовик должен был иметь взлетно-посадочные характеристики, позволяющие ему использовать грунтовые аэродромы.

В то время уже было понятно, что США проигрывает войну во Вьетнаме, и самолет задумывался, прежде всего, для европейского театра военных действий. В 1970 году произошло важнейшее событие, которое во много определило внешний облик и характеристики «Бородавочника»: руководство ВВС США определилось с основным видом пушечного вооружение штурмовика. Им должна была стать 30-мм скорострельная пушка GAU-8, выполненная по схеме Гатлинга с блоком из семи стволов.

A-10 Thunderbolt IIA-10 Thunderbolt II

При выборе оружия был учтен успешный опыт использования 30-мм орудий израильтянами против советских танков в 1967 году.

В 1970 году началась заключительная стадия конкурса на разработку нового штурмовика. В финал вышли две компании: Northrop и Fairchild Republic. В мае 1972 года в воздух поднялся прототип самолета, изготовленный в Фэйрчайлд-Рипаблик, — YA-9A, а через двадцать дней первый полет совершил прототип YA-10A, представленный Нортропом.

Сравнительные испытания обеих машин начались в октябре 1972 года на авиабазе Райт-Паттерсон. Следует отметить, что оба претендента оказались равноценными соперниками: YA-10A превосходил оппонента в маневренности, а YA-9A был более экономичным и простым в обслуживании. А-10 имел весьма оригинальную компоновочную схему, продиктованную стремлением конструкторов максимально увеличить живучесть машины. Компоновка А-9 была более классической, чем-то она напоминала советский штурмовик Су-25.

В конце концов, в начале 1973 года, было объявлено о победе Fairchild Republic, компания получила заказ на изготовление партии из десяти предсерийных самолетов. Первый из них взлетел в феврале 1975 года, на нем была установлена пушка GAU-8, которая во время испытаний показала прекрасные результаты.

A-10 Thunderbolt IIA-10 Thunderbolt II

Серийное производство самолета началось в конце 1975 года и продолжалось до 1984 года.

В вооруженных силах США отношение к А-10 долгое время было довольно скептическим. Его критиковали, даже подумывали заменить модификацией F-16. Однако в 1990 году Саддам Хусейн ввел свои войска на территорию Кувейта, а в следующем году началась знаменитая «Буря в пустыне» — операция многонациональной коалиции против Ирака.

К удивлению многих, оказалось, что неуклюжий и малоскоростной «Бородавочник» великолепно подходит для поддержки сухопутных подразделений и охоты на бронетехнику противника. В боевых действиях принимали участие 144 А-10, они сделали более 8 тыс. боевых вылетов, потеряв при этом только семь машин. Но главное даже не в этом: «Тандерболты» сумели уничтожить около тысячи иракских танков, две тысячи единиц другой бронетехники и более тысячи артустановок. Таким показателями не мог похвастать ни один другой самолет коалиции, ни распиаренный F-16, ни дорогущий самолет-невидимка F-117. В качестве инструмента борьбы с неприятельской бронетехникой А-10 превзошел даже специализированный вертолет «Апач».

«Тандерболты» активно и довольно успешно применялись во время операций НАТО в бывшей Югославии. Затем была американская операция в Афганистане, во время которой штурмовики А-10 базировались на военном аэродроме Баграм.

Штурмовик A-10 Thunderbolt II был задействован и во время второй войны в Персидском заливе. В этой операции принимали участие 60 самолетов А-10, один из которых был сбит, а несколько машин получили серьезные повреждения.

Самой современной модификацией штурмовика является А-10С, которая была принята на вооружение в 2007 году. Этот самолет оснащен новейшим электронным цифровым оборудованием, может использовать высокоточные боеприпасы и оружие с лазерным наведением.

A-10 Thunderbolt IIA-10 Thunderbolt II

В 2020 году «Тандерболты» были размещены в Эстонии.

A-10 Thunderbolt II находится на вооружении только американской армии, он никогда не поставлялся на экспорт. Хотя, разговоры о возможных поставках «Бородавочника» союзникам возникали неоднократно. В разное время интерес к А-10 высказывали Япония, Израиль, Великобритания, Германия, Бельгия и Южная Корея, но сделки так и не были заключены. Мало какая страна может позволить себе эксплуатацию специализированного штурмовика, использование многоцелевых самолетов обходится куда дешевле.

Один час полета «Тандерболта» стоит более 17 тыс. долларов. Американцы планируют эксплуатировать эту машину до 2028 года.

Описание A-10 Thunderbolt II

A-10 Thunderbolt II – это низкоплан, выполненный по нормальной аэродинамической схеме с двухкилевым вертикальным оперением и силовой установкой, состоящей из двух двигателей.

Фюзеляж самолета типа полумонокок, в его передней части находится кабина пилота, ее форма и расположение обеспечивает летчику хороший обзор вперед, вниз и в стороны. Кабина пилота закрыта мощной титановой броней и выполнена в виде ванны, она способна защитить летчика от снарядов калибра 37 мм. Катапультное кресло обеспечивает эвакуацию пилота на любой скорости и высоте.

A-10 Thunderbolt IIA-10 Thunderbolt II

К центральной части фюзеляжа с помощью специальных пилонов крепятся мотогондолы двух турбовинтовых двигателей. Такое расположение силовой установки уменьшает вероятность попадания в двигатели посторонних предметов во время взлета и посадки, упрощает их обслуживание, а также дает дополнительную защиту от огня с земли. Выхлопные газы двигателя проходят над плоскостью стабилизатора, что уменьшает заметность А-10 в тепловом диапазоне. Подобное размещение двигателей позволило разместить топливные баки около центра тяжести самолета и отказаться от системы перекачки топлива.

«Тандерболт» имеет прямоугольное крыло значительной площади, которое состоит из центроплана (34%) и двух консолей трапециевидной формы. Крыло самолета оснащено трехсекционными закрылками Фаулера и элеронами. Форма и площадь крыла позволяет штурмовику активно маневрировать на малых скоростях и нести большую полезную нагрузку.

Стабилизатор самолета имеет прямоугольную форму и довольно большую площадь (20% от площади крыла), что обеспечивает машине хорошие маневренные характеристики. На концах стабилизатора размещены два вертикальных киля с рулями направления. Подобная конструкция хвостового оперения повышает живучесть самолета: он может продолжать управляемый полет при потере одного из килей и даже одной из консолей стабилизатора.

А-10 «Тандерболт» имеет трехопорное убирающееся шасси с передней стойкой. Все стойки одноколесные, в убранном состоянии они несколько выступают (примерно на треть) за обводы фюзеляжа, что облегчает вынужденную посадку машины. Конструкция шасси А-10 позволяет самолету использовать аэродромы с грунтовым покрытием.

A-10 Thunderbolt IIA-10 Thunderbolt II

Силовая установка штурмовика состоит из двух двигателей ТРДД General Electric TF34-GE-100, каждый из которых имеет тягу 4 100 кгс.

А-10 оснащен двумя независимыми гидравлическими системами, которые обеспечивают работу элементами механизации крыла, выпускают и убирают шасси, вращают ствол 30-мм носового орудия.

«Тандерболт» имеет систему пожаротушения, которая для борьбы с огнем использует инертный газ фреон.

Радиоэлектронное оборудование А-10 можно назвать простым, по сравнению с другими американскими боевыми самолетами. В состав комплекса бортового радиоэлектронного оборудования входит: системы ближней и дальней навигации, радиокомпас, радиовысотомер, радиопеленгатор, автопилот, индикатор на лобовом стекле, система посадки по приборам. В распоряжении пилота несколько радиостанций разного диапазона, а также система предупреждения о радиолокационном облучении.

Рядом с носовой стойкой шасси находится система обнаружения целей, подсвеченных лазерным лучом. Она способна обнаруживать объекты на дистанциях до 24 км. Также на штурмовик может быть установлен контейнер с аппаратурой РЭБ.

A-10 Thunderbolt IIA-10 Thunderbolt II

Штурмовик А-10 «Тандерболт» вооружен мощнейшей 30-мм пушкой GAU-81A, которая установлен в носовой части самолета, практически на его оси симметрии. Орудие выполнено по схеме Гатлинга и имеет семь вращающихся стволов. Гильзы снарядов пушки изготовлены из алюминия, что позволило значительно уменьшить вес боезапаса. Полный вес пушечной установки вместе с боеприпасами составляет 1830 кг.

Пушка GAU-81A имеет гидравлический привод, беззвеньевую систему подачи боеприпасов и магазин барабанного типа. Снаряды орудия имеют пластиковые ведущие пояски, что существенно повышает ресурсы стволов. Пилот может задавать разную скорострельность орудия: от 2100 до 4200 (позже верхний порог был снижен до 3900) выстрелов в минуту. В реальных условиях пилот обычно ограничивается несколько залпами длительностью по несколько секунд каждый. В противном случае возможен перегрев стволов. Чтобы не повредить корпус самолета, использованные гильзы не выбрасываются наружу, а собираются в барабан.

После начала эксплуатации штурмовика оказалось, что пороховые газы попадают в двигатели самолета, постепенно снижая их тягу. Падение мощности составляло 1% на каждую тысячу выстрелов. Для решения проблемы силовая установка была оснащена специальной системой, которая «дожигала» несгоревшие частицы пороха.

A-10 Thunderbolt IIA-10 Thunderbolt II

Пушка GAU-81A может вести огонь двумя типами боеприпасов: осколочно-фугасными снарядами и подкалиберными снарядами (БОПС) с урановым сердечником. Обычно в боекомплекте самолета на один осколочно-фугасный боеприпас приходится три подкалиберных снаряда. GAU-81A имеет довольно высокую точность: на дистанциях 1220 метров 80% боеприпасов попадают в круг диаметром 6 метров.

«Тандерболт» имеет 11 точек внешней подвески (8 под крыльями и 3 под фюзеляжем), на которых могут быть размещены свободнопадающие бомбы или управляемое вооружение. К последнему относятся ракеты «Мэйверик» (AGM-65A и AGM-65B), оснащенные ГСН с телевизионным наведением. Они работают по принципу «выстрелил и забыл». Дальность обнаружения целей для этих боеприпасов теоретически составляет 11-13 км, но на практике обычно эта дистанция не превышает 6 км.

A-10 Thunderbolt IIA-10 Thunderbolt II

В качестве средства самообороны А-10 может применять ракеты «воздух-воздух» АIM-9, также на самолет могут быть установлены дополнительные контейнеры с 20-мм пушками «Вулкан».

Создатели штурмовика А-10 уделили много внимания повышению живучести машины. Кабина пилота и наиболее важные системы самолета защищены броней, баки и топливопроводы протектированы, Thunderbolt имеет дублированную гидравлическую систему и ручное управление.

Оценка проекта

Штурмовик А-10 Thunderbolt, без сомнения, является одним из лучших самолетов в своем классе. К его основным преимуществам относятся: высокая живучесть, маневренность, сравнительно низкая стоимость самолета, высокая эффективность бортового вооружения.

A-10 Thunderbolt IIA-10 Thunderbolt II

Живучесть А-10 действительно впечатляет: во время боевых действий в Ираке и бывшей Югославии на базу возвращались самолеты с выведенным из строя двигателем, с полностью отсутствующим стабилизатором, неработающей гидравлической системой и значительными повреждениями крыла.

A-10 Thunderbolt IIA-10 Thunderbolt II

A-10 Thunderbolt IIA-10 Thunderbolt II

A-10 Thunderbolt IIA-10 Thunderbolt II

В 2003 году штурмовик «Тандерболт» был обстрелян с земли в районе Багдада. Он получил более 150 пробоин, но сумел дотянуть до базы с двумя неработающими гидросистемами. Пилот был даже не ранен.

Следует отметить высокую эффективность вооружения самолета. 30-мм пушка может поражать или выводить из строя практически все виды существующей сегодня бронетехники. Весьма эффективным является и управляемое ракетное вооружение, хотя А-10 имеет склонность к ведению «дружественного огня» по собственным войскам. Но это, скорее, можно объяснить общей спецификой работы штурмовика, чем недостатками конкретного самолета.

А-10 часто сравнивают с советским штурмовиком Су-25. Эти машины были разработаны примерно в одно и то же время, для выполнения похожих функций. «Тандерболт» значительно превосходит Су-25 по максимальной боевой нагрузке (7260 кг против 4400 кг) и практическому потолку (13700 против 7000 метров). Правда, Су-25 имеет несколько большую скорость.

Если говорить о вооружении, то масса залпа 30-мм пушки А-10 превосходит аналогичный показатель у ГШ-2-30, установленной на Су-25. Кроме того, использование подкалиберных боеприпасов значительно повышает эффективность стрельбы по бронированным целям.

A-10 Thunderbolt IIA-10 Thunderbolt II

Характеристики A-10 Thunderbolt II

Размах крыла, м   17,53
Длина самолета,м   16,26
Высота самолета,м   4,47
Площадь крыла,м2   47.01
Масса, кг
  пустого самолета   11610
  нормальная взлетная   14865
  максимальная взлетная   22200
Топливо, кг  4853
Тип двигателя   2 ТРД General Electric TF34-GE-100
Макс. скорость, км/ч
  на высоте   834
  у земли   706
Крейсерская скорость, км/ч   634
Практическая дальность, км   3949
Боевой радиус действия, км   463-1000
Практический потолок, м   13700
Экипаж, чел   1

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Егоров Дмитрий

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

A-10 Thunderbolt ii - самолёт Тандерболт: характеристики (ТТХ) штурмовика истребителя

Неказистый и уродливый штурмовик, но именно его вызывают американские военные для подкрепления. Он несёт грозное вооружение, в том числе и самую мощную в авиации США авиапушку типа «Гатлинг», способную выпустить 70 снарядов в секунду. Нарушая все каноны обтекаемого высокоскоростного дизайна, самолёт Fairchild Republic A-10 Thunderbolt II, изменил само определение непосредственной авиационной поддержки.

Он вызвал больше противоречий, чем любой другой военный самолёт. Каждая составная часть штурмовика была радикальной и принципиальной инновацией. Самое тяжелое сражение самолёта было против тех людей, что породили его. ВВС США не собирались брать на вооружение А-10, или как его называли «Бородавочник».

История создания

Рождение Thunderbolt II А-10 в мире военной авиации произошло в последний год Вьетнамской войны. Столкновение военных технологий во Вьетнаме и возросшее политическое противостояние с Советским Союзом, которое в любой момент готово было перерасти в масштабный военный конфликт, послужило поводом для обновления военного авиационного парка ВВС США.

два а-10

Модернизированные самолёты тактической авиации F-100/101/105, способные нести ядерный боезаряд, не подходили для поддержки сухопутных войск на поле боя. Локальные боестолкновения выявили необходимость в совершенно новой фронтовой авиации.

Использованный в тропических лесах для бомбометания модернизированный учебный Т-28 «Троян» слабо подходил для возможных боевых действий против войск СССР.

Он был лёгкой добычей для советских пулемётов ДШК, что и стало завершением его военной карьеры.

В Пентагоне осознали, что на поле боя нужен универсальный самолёт с мощным вооружением, который сможет поражать боевую технику противника и обеспечивать огневую поддержку сухопутным войскам с воздуха. Помимо всего прочего, будущий штурмовик предполагался, как хорошо бронированный и безопасный самолёт для пилота.

штурмовики а 10

Военные заводы Советского Союза к середине 1960-х годов стали массово выпускать танки нового поколения Т-60 и Т-64. Впервые появилась плавающая, гусеничная боевая машина БМП-1, не имеющая аналогов в странах альянса НАТО. Новая техника СССР с повышенной броневой защитой и мощным вооружением стремительно поступала в войска и в страны социалистического лагеря.

Западные страны не на шутку были встревожены возможной агрессией социалистического лагеря.

Поход танковой армады до пролива Ла-Манш, с уничтожением инфраструктуры европейских городов, казался вполне реальным. Примечательно было и то, что танковые соединения Советского Союза надёжно прикрывали зенитные самоходные установки «Шилка», которые принимали участие во Вьетнамской войне и успешно боролись с авиацией США.

Затягивать с производством многоцелевого штурмовика было нельзя. К середине 1960-х годов американские конструкторы приступили к разработке нового самолёта с кодовым названием проекта А-Х. Изучив схемы и чертежи самолётов Второй Мировой войны, концепция машины была определена. Это был бронированный самолёт с дозвуковой скоростью.

три а-10 в полёте

Техническое задание в рамках конкурса, организаторы разослали в 21 авиакомпанию США. Военные заказали самолёт со следующими показателями:

  • Cкорость 650 км/ч;
  • Всокая манёвренность на малой высоте;
  • Встроенный пушечный комплекс;
  • Существенная нагрузка авиабомбами.

Эксплуатация предполагала дислокацию на грунтовых аэродромах, поэтому взлётно-посадочные параметры должны были соответствовать этому запросу.

Вьетнамский конфликт подходил к концу. Американские войска не блистали победами. По замыслу западных ВВС, новый самолёт должен был найти применение в ходе возможного конфликта в европейской части. К 1970 году военные США определились с видом огнестрельного оружия, которое должно оснастить будущий штурмовик.

Штатным вооружением стала семиствольная 30мм авиапушка Avenger GAU-8, относящаяся к типу «Гатлинг».

В 1972 году к финальному противостоянию пришли две конструкторские компании: Fairchild Republic и Northrop. Первая компания подняла в воздух свой прототип YA-10A в мае 1972 года. А вторая, спустя двадцать дней испытала свой прототип YA-9A.

гроздный а-10

Сравнительные испытательные полёты провели с октября 1972 по май 1973 года на территории авиабазы Wright-Patterson. Новые самолёты оказались достойными соперниками, и каждый из них претендовал на победу.

Прототип YA-10A показал высокие манёвренные качества, а его конкурент YA-9A оказался неприхотливым в обслуживании.

Внешний вид тестируемых моделей значительно разнился, 10А поразил комиссию оригинальностью дизайна. Нестандартный вид, компенсировал конструктивную особенность повышенной живучестью воздушного судна.

Второй образец 9А имел корпус высокоплана, соблюдая классическую компоновку он напоминал штурмовик ВВС СССР Су-25.

В схватке прототипов победу одержал 10А, детище компании Fairchild Republic.

Ей поручили изготовить десять досерийных штурмовиков. В феврале 1975 года, первый из десяти предсерийных штурмовиков совершил испытательный полёт. К концу 1975 года начался серийный выпуск «Бородавочника» и закончился лишь в 1984 году.

Конструкция

A-10 Тандерболт II, одноместный самолёт с двумя высоко размещёнными реактивными двигателями, смещёнными к задней части фюзеляжа. Прямое трапециевидное крыло и дозвуковая скорость позволяет длительное время маневрировать над полем боя. Узлы подвески под крыльями и фюзеляжем способны нести целый арсенал управляемого и неуправляемого оружия.

Планер самолёта

Фюзеляж выполнен в виде полумонокока. В носовой части размещена кабина пилота со смещённым вперёд и вниз фонарём для хорошей обзорности. Под кабиной пилота находится блок стволов авиапушки. За центропланом, к верхней части фюзеляжа крепятся две мотогондолы с двигателями.

двигатели а-10

Верхнее размещение силовой установки способствует лучшему потоку воздуха во время атаки под разными углами. Отработанные газы проходят над горизонтальным оперением хвостовой части, тем самым снижая тепловое излучение для оружия с инфракрасным наведением. Форма хвоста с двойными вертикальными килями и рулями поворота.

Шасси

Система шасси выполнена в виде трёхопорной конструкции с носовым размещением поворотного колеса. Две основные опоры находятся с наружи центроплана. При взлёте они убираются в специальную нишу с помощью гидропривода. Рычажный механизм складывает шасси перпендикулярно оси корпуса самолёта против движения.

Убранные колёса на 1/3 часть выступают за обводы корпуса, такое положение поможет совершить аварийную посадку.

Передняя стойка шасси смещена вправо от центра самолёта на 40 см, из-за находящейся внизу фюзеляжа авиапушки. Механизм переднего шасси рычажный, колесо полностью убирается в отсек. Давление в шинах 4 кгс/см2, для эксплуатации на грунтовых аэродромах.

Силовая установка

Самолёт A-10 Thunderbolt II оснащён двумя турбореактивными двигателями General Electric TF34-GE-100, разработанными компанией GE Aircraft Engines под конец 1960 годов. Конструкция двигателя имеет одноступенчатый вентилятор с управлением от четырёхступенчатой турбины пониженного давления.

A-10 Thunderbolt

Вес двигателя 654 кг. Первый серийный двигатель поднял самолёт в воздух в 1971 году. Помимо военной авиации, аэродвигатель применяется в гражданских самолётах под индексом CF34.

Топливная система

Топливные баки штурмовика протектированные. Для предотвращения возгорания паров топлива они заполнены противовзрывной пеной. Два топливных бака находятся в фюзеляже, и пара расположена в крыле. Полная заправка вмещает 4840 кг топлива.

Конструкция «Бородавочника» предусматривает оснащение тремя подвесными баками с горючим, общей ёмкостью 2280 литров.

Помимо всего прочего, А-10 способен произвести дозаправку в воздухе, при помощи специализированной системы приёма топлива.

Пневмосистема

Система подачи воздуха служит для кондиционирования кабины пилота, препятствует обледенению, обеспечивает необходимую вентиляцию отсека с авиапушкой.

Гидросистемы

На самолёте использована гидравлическая система с независимыми насосами. Они работают от приводов авиадвигателей и обеспечивают давление в системе свыше 200кгс/см2. Гидросистема отвечает за работу системы управления самолётом, механизмов шасси, вращение ствола авиапушки.

Противопожарная система

Для тушения пожара, используется автоматическая система с применением хладагента – фреона.

Электрооборудование

Штурмовик А-10 имеет два генератора переменного тока выходным напряжением 120/200В. Установленная аккумуляторная батарея 34 А/ч с напряжение 24В, способна послужить аварийным источником питания.

кабина а10

Помимо стандартной схемы электропитания, в самолёте установлен автономный генератор.

Навигационное и радиоэлектронное оборудование

Самолёт А-10 снабжён навигационной системой TACAN AN/ARN-84 и радиостанцией LORAN C/D AN/ ARN-101, способной поддерживать радиосвязь на значительном удалении. В оборудовании присутствуют: пеленгатор DF-301E/DA и компас AN/ARA-50. Система CPU-16 рассчитывает аэродинамические параметры.

Радиолокационное оборудование AN/UPN-25 способствует распознанию системами РЛС. Ко всему перечисленному стоит добавить, что «Бородавочник» оснащён автопилотом и системой AN/ARN-108, для посадки в плохих погодных условиях на основании показаний приборов.

Вооружение

Штатным орудием является семиствольная авиапушка Avenger GAU-8 калибром 30 мм. Боекомплект составляет – 1350 снарядов. В него входят снаряды различного назначения, включая бронебойные с сердечником из обедненного урана, ставшие печально знаменитыми после «Бури в пустыне».

Сама пушка является самым мощным авиационным орудием, но в тоже время именно из-за неё самолёт не может быть модернизирован и переоснащён для выполнения других задач.

Практически тут тот случай, когда штурмовик построен вокруг пушки, которая в современной войне потеряла своё боевое значение – её место заняли НУРСы и управляемые ракеты.

Стоит отметить что лишь для того чтобы перезарядить патронную ленту к штурмовику требуется подогнать специальный автомобиль и расчёт из десятка человек.

Подвесной арсенал состоит из управляемых ракет AGM-65A и AGM-65B от 6 до 12 штук, с телевизионным самонаведением. Максимальная дальность обнаружения цели от 11 до13 км, в зависимости от погодных условий.

Управляемые ракеты AGM-65D имеют тот же принцип работы, что и AGM-65A или AGM-65B, только применяются в ночное время.

Для атаки противника в воздушном бою, применяются ракеты AIM-9. Как дополнительный вариант стрелкового оружия, на подвесы, возможно установить две авиапушки «Вулкан» М61 калибром 20 мм.

Модификации

  • YA-10A — первые модели двух прототипов;
  • A-10A – основной самолёт серийного выпуска;
  • OA-10A – буква «О» в индексе значит Observation. Используется для различного рода поисковых операций. Основная часть подвесного вооружения не задействована, но в тоже время знаменитый «Гатлинг» остался на месте. Самолёты, переоборудованные по этому проекту, не рекомендуется применять для ведения боевых действий;
  • YA-10B – двухместный самолёт для работы в различных метеорологических условиях. Построен в единичном экземпляре;
  • A-10C – модифицированная модель серийного А-10. В конструкции электронного оборудования применены цифровые технологии. Вооружение оснащено высокоточным лазерным прицелом.

Тактико-технические характеристики в сравнении с аналогом

 A-10 «Тандерболт» IIСу-25К
Годы выпуска1975-19841978-2017
Длина, м16,2515,35
Высота, м4,504,8
Размах крыла, м17,5514,36
Площадь крыла, кв/м4730,1
Масса пустого, кг91759315
Масса снаряжённого, кг1051511600
Максимальная взлётная масса кг2115017600
Предельная скорость, км/ч830950
Крейсерская скорость, км/ч555750
Практический потолок, м133807000
Дальность полёта, км740640
Штатное вооружениесемиствольная авиапушка GAU-8/A с 1350 снарядами 30×173 ммдвуствольная авиапушка ГШ-30-2 с боезапасом 250 снарядов 30-мм
Экипаж11

Боевая эксплуатация

Первое боевое крещение штурмовик А-10 принял в военном конфликте 1991 года у берегов Персидского залива. Общее число задействованных самолётов данного типа насчитывало 144 единицы. За время войны в Персидском заливе, «Бородавочники» выполнили более 8100 боевых заданий. Семь самолётов было потеряно в бою и 15 оказались серьёзно повреждены.

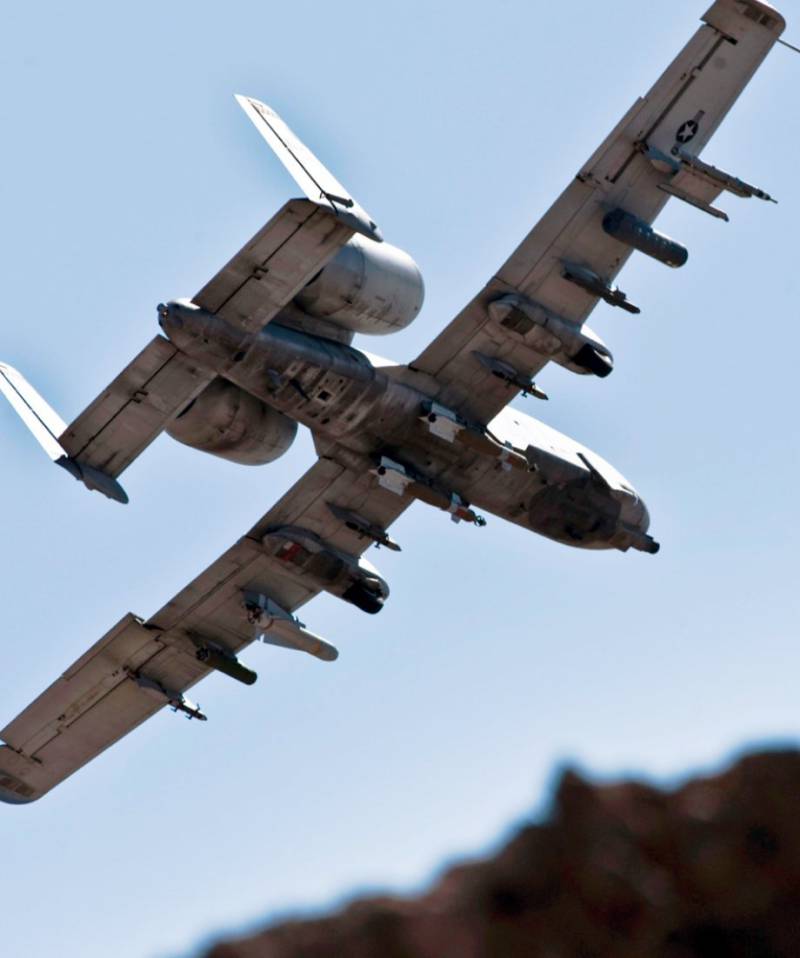

вооружение а-10

По оценкам наблюдателей, штурмовики А-10 достойно дебютировали в военном конфликте и не уступали в отваге истребителям F-15 и высокотехнологичным малозаметным тактическим ударникам F-117A. Из официальных источников ВВС США было оглашено, что самолёты А-10 Тандерболт уничтожили более 1000 танков, 2000 единиц бронетехники и 1200 артиллерийских стволов иракской армии.

Настоящим тестом для Тандерболта II явилась операция «Буря в пустыне».

Один из самолётов А-10 получил несовместимые с живучестью повреждение крыла, но ему удалось вернуться на базу дислоцирования. Любой другой самолёт не перенёс бы данного повреждения и скорее всего бы погиб.

Недостатком А-10 явилась его подверженность ошибочно атаковать свои объекты. Ему категорически не следовало вести охоту вблизи своих войсковых подразделений.

а-10 на пасадке

В битве за Рас-эль-Хафджи, «Бородавочник» уничтожил ракетой AGM-65B бронемашину LAV-25 с десятью морскими пехотинцами США, справедливости ради стоит отметить схожесть её силуэта с БТР-70 применяемым войсками Ирака. Через десять месяцев, штурмовик А-10 нанёс ракетный удар по бронетехнике британских войск, в результате чего погибло 9 человек.

В тоже время отмечалась крайне низкая эффективность использования штурмовика в ночное время.

Заключение

За девять лет серийного выпуска удалось собрать 715 самолётов. Несмотря на окончание производства А-10 в прошлом веке, а точнее в 1984 году, «Бородавочник» продолжает нести боевую вахту и остаётся на хорошем счету в ВВС США. Хотя большая часть машин (А-10А) снята с вооружения и расположена на знаменитом «кладбище самолетов».

Таким долгим веком службы он ещё раз косвенно пересекается с основным конкурентом, российским штурмовиком Су-25. Новый век пока не изменил судьбу «Бородавочника», он по-прежнему трудится в вооружённых силах США, до замены на более современные F-35.

Видео

A-10 "Thunderbolt II", Штурмовик фирмы Fairchild

Штурмовик А-10 “THUNDERBOLT II”

Первый испытательный полет самолета фирмы Фэйрчайлд A-10A “Тандерболт” состоялся в 1972г. Первая серийная модель была принята на вооружение в 1976г. Всего было произведено 713 самолетов в течение 1984г. И уже никто не называет А-10 “Тандерболт” cамым уродливым из всех когда-либо построенных самолетов, А-10 получил эффектное прозвище “Уартхог” (“Бородавочник”). Специально спроектированный для интенсивной воздушной поддержки сухопутных войск, А-10 сочетает в себе высокую грузоподъемность и большой радиус действия. Эти и другие качества самолета были по достоинству оценены во время проведения операции “Буря в пустыне”. А-10 совершили 8100 вылетов с процентом успешно завершенных миссий равным 95.7. Самолетами А-10 были выпущено 90% ракет “Мэверик”, использовавшихся во время войны в заливе, и только два самолета противника были уничтожены пушечным огнем. Потери составили пять самолетов. “Бородавочник” – это один из самых прочных самолетов. Пилот находится в кабине, покрытой титановой броней, выдерживающей очередь из 23мм-пушки. Кабина укомплектована катапультируемым креслом и закрывается сверху прозрачным выпуклым фонарем, обеспечивая отличную круговую видимость. Защищенные тяжелой броней двигатели приподняты над задней части фюзеляжа для максимальной защиты от наземных теплонаводящихся ракет. А-10 способен выполнять полет только с одним работающим двигателем и отстреленным на половину хвостом. Наступательные характеристики “Бородавочника” впечатляют. И поэтому он получил еще одно прозвище – “Истребитель танков”. Основным оружием А-10 является огромная 30мм-роторная пушка “Авенджер”. Это самое большое авиационное орудие укомплектовано примерно 1200 высокоскоростными снарядами с урановыми боеголовками. В боеголовках используется специальный нерадиоактивный обедненный уран, который тяжелее чем сталь или свинец. “Авенджер” сам по себе способен вывести из строя вражеский танк. В дополнение к “Авенджер” А-10 может нести до 8т оружия класса “воздух-земля”.

YA-10A — первые 2 прототипа.
A-10A — одноместный самолёт воздушной поддержки наземных сил. Единственная модификация, выпускавшаяся серийно.
OA-10A («О» — означает Observation) — одноместный самолёт воздушного контроля. По конструкции и бортовому оборудованию отличается от A-10A подвесными модулями с дополнительной электроникой и средствами радиоэлектронного противодействия, предназначен исключительно для взаимодействия с сухопутными войсками и применяется в боевых целях только в исключительных случаях.
Night/Adverse Weather A-10 (YA-10B) — двухместный прототип для ночной и всепогодной работы. Построена 1 машина. Серийно не производился.
A-10C — обновлённая модель A-10. Оснащён современным цифровым оборудованием, способен нести высокоточное оружие с лазерной системой наведения. Первые A-10C поступили на вооружение в 2006 году, к 2011 году планируется переоборудовать в эту модификацию все A-10, остающиеся на вооружении; стоимость программы оценивается в 420 млн долларов.
A-10PCAS — версия беспилотного варианта штурмовика. Разработана компаниями Raytheon и Aurora Flight Sciences для одного из проектов DARPA.

Модификация  A-10C
Размах крыла, м  17.53
Длина самолета,м  16.26
Высота самолета,м  4.40
Площадь крыла,м2  47.01
Масса, кг
  пустого самолета  12000
  максимальная взлетная  23134
Топливо
  внутренние топливо, кг  4853
  ПТБ, л  3 х 2271.25
Тип двигателя  2 ТРД General Electric TF34-GE-100
Тяга нефорсированная, кН  2 х 40.32
Максимальная скорость, км/ч
  на высоте  830
  у земли  670
Крейсерская скорость, км/ч  634
Практическая дальность, км  1300
Скороподъемность, м/мин
Практический потолок, м  13700
Экипаж, чел  1
Вооружение: одна 30-мм семиствольная пушка GAU-8/A c 1350 патронами; Боевая нагрузка – нормальная – 5435 кг или максимально -7258 кг (или 6505 с ПТБ) на 11 узлах подвески

Войны А-10: чем штурмовик не угодил ВВС США

Войны А-10: чем штурмовик не угодил ВВС США

Данный материал выкладывается на сайт из блога коллеги youroker-а на сайте warhead.su.

У самолётов совершенно разные судьбы. Одни сгинули в безвестности, даже не выйдя с испытаний. Другие с первых полётов обречены на славу и любовь. История третьих — борьба. К таким и относится американский штурмовик А-10, который с момента своего появления находится в непрерывном противостоянии со своими же ВВС. Как так вышло — в материале Юрия Кужелева.

Из Вьетнама в Европу

Перед началом конфликта во Вьетнаме ВВС США были абсолютно уверены в своих силах. Но первый же год войны показал, что американцы сильно себя переоценили.

Одним из наиболее неприятных моментов стало почти полное отсутствие самолётов для непосредственной поддержки наземных сил. Эту роль должны были выполнять сверхзвуковые ударные машины вроде F-105 Thunderchief, но справлялись они откровенно плохо. Единственной машиной, реально способной выполнять эти задачи, оказался уже совсем старенький A-1 Skyraider. Потому ничего удивительного, что уже в 1966 году был дан старт программе А-Х, предполагавшей создание замены для А-1.

Одно из ранних предложений на программу А-Х. Это скорее продвинутый контрпартизанский самолёт, чем полноценный штурмовик, о чём говорит и неофициальное название программы — SuperCOIN (COIN — counter-insurgency, «противопартизанский»)

Правда, особой поддержкой в ВВС она не пользовалась. Уж слишком будущий самолёт выпадал из привычной для авиаторов концепции ведения войны. Да и во Вьетнаме как-то постепенно привыкли обходиться без подобных машин — благо часть задач на себя взяли только что появившиеся ударные вертолёты.

В 1969 году программу А-Х решили пересмотреть и позвали для этого консультанта Пьера Спрея — члена знаменитой «истребительной мафии» (группы инженеров и пилотов, выступавших против тяжёлых скоростных истребителей и отдававших предпочтение лёгким высокоманёвренным машинам). Его задачей было актуализировать требования к А-Х, сделав самолёт пригодным не только для конфликтов низкой интенсивности вроде войны во Вьетнаме, но и для полноценной «заварушки» в Европе.

Видение Спрея не поддержало большинство его коллег по «истребительной мафии». Они считали: перспективный штурмовик должен быть маленьким и дешёвым, оттого массовым. Эту концепцию реализовали в проекте Blitzfighter (да, в носу этого самолётика GAU-8)

По сути именно Спрей создал концепцию будущего А-10. По его мысли, штурмовик был бы хорошо защищённой и очень живучей машиной, пригодной для постоянных полётов на малых и сверхмалых высотах. Нести этот самолёт должен был два основных вида вооружения.

Во-первых, достаточно дальнобойные управляемые ракеты, которые позволяли бы выбить пушечное вражеское ПВО с безопасного расстояния — да и с ракетными комплексами малой дальности могли побороться (благо в то время они ещё были не очень эффективны, а массовое распространение ПЗРК вообще существовало только в планах).

Во-вторых, мощнейшую пушку, позволяющую уже после уничтожения ПВО спокойно ударить по технике противника, в том числе и бронированной. Все остальные системы вооружения были бы вспомогательными.

Требования для самолёта Спрей разработал, общаясь с пилотами, прошедшими Вьетнам, и изучая все доступные материалы по немецким и советским штурмовикам времён Второй мировой.

Предложение от фирмы Lockheed в рамках программы А-Х

Новая концепция А-Х как летающего истребителя техники хорошо подходила для войны в Европе, где ожидалось противостояние бесконечным советским танковым ордам. В 1970 году требования официально отправили различным авиастроительным фирмам. Также была заказана разработка скорострельной 30-мм пушки повышенного могущества — будущей GAU-8.

Из шести представленных проектов самолётов в 1971 году было выбрано два — от Northrop и Fairchild Republic. В 1972 году обе машины (YA-9 и YA-10 соответственно) вышли на испытания. YA-9 от Northrop был чуть быстрее и манёвреннее. YA-10 от Fairchild Republic — явно живучее конкурента, он чуть лучше подходил для установки GAU-8 и использовал уже существующие серийные двигатели

А ещё по заявлению всех участников испытания был крайне уродливым.

И хотя оба самолёта были признаны выполнившими требования программы А-Х, в 1973 году победу в итоге отдали YA-10. Как любят поехидничать в Northrop, причиной тому было желание не дать Fairchild Republic разориться.

YA-9 и YA-10

вернуться к меню ↑

Вечный бой

Но проблемы A-10 только начинались. Почти сразу же самолёт подвергли серьёзнейшей критике. По мнению значительной части командования ВВС США, дозвуковая машина, почти не способная вести воздушный бой, станет простой добычей для советских истребителей. Надо было перезапустить программу и сделать новый сверхзвуковой истребитель-штурмовик или хотя бы переделать уже существующий.

Проект установки пушки GAU-8 на сильно модифицированном F-16. Подобные исследования проводились как раз по запросу ВВС США

С этими планами вышли на Конгресс США и даже добились положительного заключения. Вот только одного авиаторы не учли: денег тогда у США было немного, и открывать новую программу никто не собирался. Благо самолёт, отвечавший требованиям ВВС, уже был — флотский истребитель-бомбардировщик A-7 Corsair II (как раз созданный из истребителя F-8 Crusader). Его фирма-производитель Ling-Temco-Vought была с радостью готова адаптировать своё детище под требования ВВС.

Испытания назначили на 1974 год.

Но как бы ни нравился авиаторам А-10, допустить победы А-7 они не могли. Слишком жив был опыт с флотским F-4, ставшим основным истребителем ВВС.

Потому о новых хотелках забыли и провели тесты под требования программы А-Х, под которые A-7 совсем не подходил. Так А-10 в итоге и попал на вооружение.

Проект установки в A-7 пушки GAU-8

Следующая жизненная невзгода пришлась на начало 80-х. Опыт эксплуатации А-10 показал: одного пилота для машины всё же маловато, справляться со всеми задачами он просто не успевал. Плюс нужна была и учебная версия.

В Fairchild Republic решили убить двух зайцев одним выстрелом и создать новый двухместный вариант штурмовика. В версии A-10N/AW (также использовалось обозначение YA-10B) самолёт получил не только штурмана-бортстрелка, который взял на себя все задачи по работе с управляемым вооружением, но и гору новейшей электроники. Теперь штурмовик мог использовать весь современный набор «умных» боеприпасов и эффективно воевать в любых погодных условиях, в том числе ночью.

На выходе могла получиться отличная платформа для применения управляемого вооружения. Но это могло создать угрозу программе нового ударного самолёта для ВВС ETF (Enhanced Tactical Fighter) — также носителя различного «умного» оружия. Потому через Конгресс пролоббировали закрытие программы A-10N/AW, аргументируя, что устаревшие машины всё равно заменят будущим ETF.

Двухместный всепогодный и всесуточный штурмовик A-10N/AW

Наступил 1989 год, холодная война закончилась. Угроза от бесчисленных советских танков пропала, и в ВВС США снова заговорили, что теперь-то точно пора списать А-10. Часть его функций вообще больше не нужна, а часть возьмёт на себя F-15E, созданный по программе ETF (пока в истребительной авиации «старенькие» «пятнадцатые» будут потихоньку заменяться истребителями пятого поколения).

Ну или получить деньги на создание нового специализированного штурмовика, который представляли себе примерно таким

Уже даже начали думать, куда можно пристроить списанные А-10. Например, предлагали заменить GAU-8 на водяную пушку, сделав тем самым отличный пожарный самолёт. Или на место пушки поставить какую-нибудь научную аппаратуру для исследования атмосферы. Но тут случилась «Буря в пустыне», в ходе которой А-10 показал себя просто великолепно и стало очевидно, что задача поддержки наземных сил и уничтожения танков пока никуда не исчезла. А-10 снова ненадолго оставили в покое.

А-10 в роли пожарного самолёта

вернуться к меню ↑

И вновь продолжается бой

В новом тысячелетии США ввязались в глобальную войну с террором. Несмотря на то, что А-10 снова хорошо показывал себя в Ираке и Афганистане, всё же выявились некоторые его проблемы. Самолёт не был совсем уж простым в эксплуатации, и обслуживание его стоило достаточно серьёзных денег. Пошли разговоры, что, наверное, стоит заменить А-10 на что-то более простое и дешёвое. И тут на сцену снова вышли уже, казалось бы, давно забытые ВВС США контрпартизанские машины вроде бразильского Super Tucano или учебно-боевого Scorpion. С другой стороны, ВВС снова думали заменить А-10 каким-нибудь истребителем. И на этот раз подразумевали F-35.

extron AirLand Scorpion — одна из кандидатур, предлагавшихся на замену А-10

Считалось, что Lightning II возьмёт на себя почти все задачи штурмовика. Даже вроде бы решили вопрос с пушечным вооружением: планировалось, что F-35 за счёт использования современных корректируемых и активно-реактивных снарядов сможет выполнять те же задачи, что и А-10 со своей GAU-8, но с расстояния в пару километров, где ни броня, ни живучесть не важны. Правда, когда посчитали, во сколько эта затея выльется по деньгам, от неё быстро отказались. А уж для тех редких задач, что F-35 решить не способен (например, если надо базироваться на простых передовых авиабазах), ВВС, так и быть, закупит небольшое количество контрпартизанских самолётов.

Планировалось, что уже к концу 2010-х годов А-10 окончательно будут списаны.

Но получилось как обычно. Принятие на вооружение F-35 затянулось, да и к самому самолёту по сей день огромное количество вопросов. Заменить А-10 только контрпартизанскими самолётами, небронированными и не самыми живучими, тоже явно невозможно. Вероятно, именно с этим связано решение отложить списание штурмовиков аж на 2040 год, а до того времени их постепенно будут модернизировать и менять изношенные части.

Станет ли 2040 год последним для А-10, захочет ли ВВС снова попытаться списать штурмовик пораньше или он вообще повторит судьбу В-52 и останется на службе куда дольше планируемого — покажет лишь время. А мы с интересом понаблюдаем за этой историей.

источник: https://warhead.su/2020/07/27/voyny-a10-chem-shturmovik-ne-ugodil-vvs-ssha

Fairchild A-10 Thunderbolt II. Фото. Видео. Характеристики.



Самолет Fairchild Republic A-10 Thunderbolt II является штурмовиком американского производства, которым управляет один пилот. Данная машина оснащена двумя двигателями. Основной задачей этого аппарата является уничтожение наземной техники вражеских войск. Это изделие было названо таким образом в честь легендарного самолета мировой войны с обозначением P-47 «Тандерболт».

История создания самолета Фэйрчайлд Рипаблик A-10 «Тандерболт» II

Данная машина начала проектироваться в связи с необходимостью нового штурмовика, который должен обладать значительно высшими показателями бронирования, что должно было повысить боевую выносливость. Во время войны во Вьетнаме американцы широко использовали штурмовики класса А-1, Т-28 и другие, но они были оснащены тонкой броней, за счет чего было потеряно много машин.

Fairchild A-10 Thunderbolt фото

Исследования в данной отрасли самолетостроения ВВС США начали в 1966 году по программе разработки ударного экспериментального штурмовика. К весне 67 года были разработаны требования, где указывались основные характеристики, которым должен отвечать будущий самолет. Данные требования были направлены непосредственно в авиастроительную фирму.

Главным требованием заказчиков являлось изготовление аппарата за относительно небольшую цену, при этом он должен иметь усиленную броню и развивать скорость в 650 км/ч. При всем этом штурмовик должен иметь хорошую маневренность на небольших высотах. Было прописано требование о возможности использования самолета на грунтовых аэродромах. Что касается конструкции, то необходимо было оснащение внешней подвески большим количеством узлов для крепления вооружения или специального оборудования.

Fairchild A-10 Thunderbolt

На конкурсной основе ВВС США выбрали две основные разработки, среди которых были Northrop и Fairchild Republic. Последний аппарат был дороже, но его изготовили на 20 дней ранее, что позволило ему подняться в воздух в мае 1972 года. Для глубокого тестирования этих машин на базе Эдвардс было подготовлено подразделение опытных пилотов.

Испытания обеих машин в сравнительной схеме были начаты осенью 72 года. Основным наземным тестом была проверка корпуса на живучесть с применением оружия советского образца. В ходе дальнейших испытаний машины не имели между собой значительных преимуществ. Но машина типа «Нортроп» отличалась лучшей маневренностью и меньшей дистанцией разбега при отрыве от взлетной полосы. А аппарат «Фэйрчайлд Рипаблик», в свою очередь, был более экономичным при использовании, и значительно проще проходило его обслуживание.

Fairchild A-10 Thunderbolt

В конечном итоге летом 73 года победителем в данных сравнительных исследованиях вышел YA-10A. После этого ВВС произвели заказ на 10 машин данного класса в компании «Фэйрчайлд Рипаблик». За этот заказ было заплачено почти 160 миллионов долларов.

Первый предсерийный самолет модели YA-10A был готов в начале 75 года, а впервые произвел отрыв от аэродрома в феврале этого же года. В это же время самолет получил дополнительное название «Тандерболт» II. В начале осени 1975 года его оснастили боевым вооружением, в состав которого входила крупнокалиберная пушка типа GAU-8. Нужно отметить тот факт, что 30-миллиметровая пушка была разработана специально для данного штурмовика, до этого ее не использовали. Она являлась мощным артиллерийским оружием, которое больше никогда не устанавливали на самолетах. За счет того, что опушка размещалась по центру носовой части и, соответственно, занимала много места, пришлось сместить носовую стойку системы шасси. Данное орудие могло уничтожить танк класса Т-62 с расстояния в 1,2 километра.

Fairchild A-10 Thunderbolt кабина

Производство шло ударными темпами, за счет чего удалось создать первую эскадрилью данных штурмовиков в 1977 году. Серийное изготовление аппарата продолжалось до 84 года, но и после этого машины изготовляли на заказ. За период серийного производства было создано 715 самолетов типа А-10.

Особенности конструкции штурмовика A-10 «Тандерболт» II

Машина изготовлена в схеме нормальной аэродинамики, на которой были низко расположены крылья. Они имели форму трапеции и оснащены двухкилевым оперением вертикального типа. Корпус построен как полумонокок. В передней части аппарата был установлен фонарь пилота, что повышало обзор во всех плоскостях. На центральной части были установлены гондолы с двигателями, данное расположение позволило стабилизировать поток воздуха от моторов при маневрах и перегрузках.

Fairchild A-10 Thunderbolt

Газы от ТРДД проходят таким образом, что снижает заметность машины при полете, потому что они проходят выше плоскостей стабилизаторов. Снижению заметности способствует и то, что двигатель оснащен системой двухконтурного охлаждения, которая не позволяет моторам сильно нагреваться.

Строение крыла состояло из двух консолей, которые имели большую степень стреловидности в передней части. Для лучшей генерации вихревых потоков концы консолей были отогнуты вниз. На центроплане и консолях были установлены закрылки Фаулера, которые имели три позиции. Центроплан оснастили предкрылками автоматического типа, они располагались между гондолами шасси и бортом корпуса. Крайняя часть крыла тоже имела элероны, состоящие из двух частей. Они могли расщепляться и при этом выполнять функцию воздушных тормозов.

Fairchild A-10 Thunderbolt

Самолет Fairchild Republic A-10 Thunderbolt II имеет систему шасси, которая представлена тремя опорами с носовой стойкой. На основных стойках установлено по одному колесу с пневматиками, что позволяет производить взлет с грунтовых аэродромов и с ровной пересеченной местности с травяным покровом. Стойки во время полета убираются в специальные ниши в гондолах крыла. Носовая стойка тоже имеет одно колесо, но ее особенностью является то, что она смещена на 40 сантиметров от центра симметрии, поскольку центральная часть используется для установки пушки. Кабина пилота разработана в схеме ванны, которая собрана из бронированных листов титана, соединенных между собой болтами.

Силовая установка аппарата была представлена двумя двигателями ТРДД, которые изготовила компания «Дженерал Электрик». Они имели обозначение TF34-GE-100F. Каждый двигатель выдавал мощность в 4100 кгс. Все горючее было расположено в фюзеляжных баках, изготовленных из бронированных листов с пористым наполнителем. Кроме того, все топливопроводы тоже были бронированными.

Fairchild A-10 Thunderbolt

Много агрегатов самолета работало от гидравлической системы, которая имела автономные насосы, работающие от двигателей. Нормальным было давление в 210 кгс/см2. Электроэнергия поступала от трехфазных генераторов, установленных на моторах силовой установки. В аварийных ситуациях использовали аккумуляторы, расположенные на борту машины. При наземных работах или неработающих двигателях аппарат имел вспомогательную систему электропитания. В кабине пилота также установлено кресло типа ACES II, с помощью которого пилот мог эвакуироваться в аварийной ситуации.

Для полетов на большой высоте кабина пилота имела систему подержания микроклимата и систему вентиляции, продумана система обогрева фонаря кабины. При возгорании использовалась система тушения пожара с помощью фреона.

Fairchild A-10 Thunderbolt II характеристики:



Модификация   A-10
Размах крыла, м   17.53
Длина самолета,м   16.26
Высота самолета,м   4.47
Площадь крыла,м2   47.01
Масса, кг
  пустого самолета   11610
  нормальная взлетная   14865
  максимальная взлетная   22200
Топливо
  внутренние топливо, кг   4853
  ПТБ, л   3 х 2271.25
Тип двигателя   2 ТРД General Electric TF34-GE-100
Тяга нефорсированная, кН   2 х 40.32
Максимальная скорость, км/ч
  на высоте   834
  у земли   706
Крейсерская скорость, км/ч   634
Практическая дальность, км   3949
Боевой радиус действия, км   463-1000
Скороподъемность, м/мин   1824
Практический потолок, м   10600
Экипаж, чел   1
Вооружение:  одна 30-мм семиствольная пушка GAU-8/A c 1350 патронами
 Боевая нагрузка - нормальная - 5435 кг или максимально -7258 кг (или 6505 с ПТБ) на 11 узлах подвески:
 6 УР воздух-земля AGM-65A Maveric
 9 или 16 ПТУР AGM-114 Hellfire
 2 УР воздух-воздух AIM-9E/J Sidewinder,
 6 907-кг бомб с оптическим наведением GBU-15
 18 227-кг бомб с лазерным наведением GBU-12 Paveway II
 6 907-кг бомб,
 12 454-кг бомб Mk.83 или 28 227-кг бомб Mk.82
 20 кассетных бомб Rockeye Mk.20
 9 напалмовых бомб BLU-1 или BLU-27
 16 бомбометов CBU-52 или CBU-71
 2 контейнера SUU-23/A c 20-мм пушкой
 10 ПУ LAU-68 7x69(85) НУР



Fairchild Republic A-10 Thunderbolt II

Боевые самолеты

A-10 «Бородавочник» Тандерболт II | Military.com

Подрядчик:
Fairchild Republic Co.

Служба:
USAF

Вооружение:
30-мм пушка ГАУ-8 / А; до 16000 фунтов смешанных боеприпасов на восьми подкрыльевых и трех подфюзеляжных постах пилонов, в том числе 500-фунтовые бомбы Mk-82 и 2000 фунтов Mk-84 серий с низким и высоким лобовым сопротивлением, зажигательные кассетные бомбы, боеприпасы комбинированного действия, боеприпасы для разминирования , AGM-65 Maverick; AIM-9 Sidewinder.

Электростанция:
Два ТРДД General Electric TF34-GE-100

Скорость:
450 узлов (0,75 Маха)

Дальность действия:
2580 миль


A-10 Thunderbolt II, ласково называемый «A-10 Warthog» за его агрессивный вид и часто окрашенный зубами на носовом обтекателе, называется U.Первичный низковысотный самолет непосредственной поддержки ВВС США. A-10, пожалуй, наиболее известен своей грозной 30-мм пушкой Гатлинга GAU-8 Avenger, установленной на носу. ГАУ-8 предназначен для стрельбы бронебойными снарядами с обедненным ураном и фугасно-зажигательными снарядами.

A-10 Thunderbolt II обладает отличной маневренностью на малых воздушных скоростях и высоте, а также является высокоточной и надежной платформой для доставки оружия. Самолет может длительное время зависать в районе боевых действий, работать в условиях низкого потолка и видимости.Большой боевой радиус и короткие взлетно-посадочные возможности позволяют выполнять операции как в непосредственной близости от линии фронта, так и за ее пределами. Используя очки ночного видения, пилоты А-10 могут выполнять свои задания в темноте.

Видео по теме:

Захватывающий взгляд на боевые возможности A-10 Warthog.

Thunderbolt II имеют системы визуализации ночного видения, или NVIS, совместимые с очками одноместные кабины впереди крыльев и большой купол, который обеспечивает пилоту круговой обзор.Пилоты защищены титановой броней, которая также защищает части системы управления полетом. Резервные основные структурные секции позволяют самолету иметь лучшую живучесть при непосредственной авиационной поддержке, чем предыдущие самолеты. Самолет выдерживает прямые попадания бронебойных и фугасных снарядов до 23 мм. Их самоуплотняющиеся топливные элементы защищены внутренней и внешней пеной. Системы ручного управления дублируют свои резервные гидравлические системы управления полетом. Это позволяет пилотам летать и садиться при потере гидравлической мощности.

За годы своего существования самолет А-10 «Бородавочник» претерпел множество модернизаций. В 1978 году самолет получил блок лазерного приемника Pave Penny, который улавливал отраженное лазерное излучение от лазерного целеуказателя. Производство Pave Penney было прекращено в пользу более совершенных модулей прицеливания. A-10 начал получать инерциальную навигационную систему в 1980 году. Позже модернизация системы повышения безопасности и прицеливания на малых высотах (LASTE) предоставила компьютеризированное оборудование для наведения оружия, автопилот и систему предупреждения о столкновении с землей.

В 1999 году самолеты начали получать навигационные системы Global Positioning System и новый многофункциональный дисплей. В 2005 году весь флот A-10 начал получать обновления Precision Engagement, которые включают улучшенную систему управления огнем, электронные средства противодействия, обновленные дисплеи в кабине, возможность доставлять интеллектуальные бомбы, отображение движущейся карты, ручное управление дроссельной заслонкой и ручкой, управление цифровыми магазинами. , LITENING и Sniper: расширенная интеграция модуля целеуказания, канал передачи данных ситуационной осведомленности или SADL, переменный формат сообщений или VMF, оружие с наведением GPS и повышенная мощность постоянного тока.Весь парк самолетов A-10 был модифицирован и теперь имеет обозначение A-10C.

Thunderbolt II можно обслуживать и эксплуатировать на суровых базах с ограниченными возможностями вблизи мест сражений. Многие детали самолета взаимозаменяемы слева и справа, включая двигатели, основные стойки шасси и вертикальные стабилизаторы. Оборудование авионики включает многодиапазонную связь; Система глобального позиционирования и инерциальные навигационные системы; инфракрасные и электронные средства противодействия угрозам класса "воздух-воздух" и "воздух-поверхность".Кроме того, у него есть дисплей для отображения информации о полете и доставке оружия.

Thunderbolt II может использовать широкий спектр обычных боеприпасов, включая бомбы общего назначения, кассетные бомбы, бомбы с лазерным наведением, совместные боеприпасы прямой атаки или JDAM, дозатор боеприпасов с поправкой на ветер или ракеты WCMD, AGM-65 Maverick и AIM-9 Sidewinder. , ракеты, осветительные ракеты и 30-мм пушка GAU-8 / A, способная стрелять 3900 выстрелов в минуту для поражения широкого спектра целей, включая танки.

Первый серийный A-10A был доставлен на базу ВВС США Дэвис-Монтан, штат Аризона, в октябре 1975 года. Модернизированный A-10C достиг начальной боевой готовности в сентябре 2007 года. боеприпасы, долгое время ожидания, точная доставка оружия, строгие полевые возможности и живучесть оказались бесценными для Соединенных Штатов и их союзников. Самолет участвовал в операциях «Буря в пустыне», «Южный дозор», «Обеспечение комфорта», «Лис пустыни», «Благородная наковальня», «Запрет в полете», «Преднамеренная охрана», «Союзнические силы», «Несокрушимая свобода» и «Свобода Ирака».

,

BRRRT / A-10 Thunderbolt II Звук выстрела

Около

"BRRRT" - звукоподражательный термин, описывающий характерный шум американского штурмовика A-10 Thunderbolt II, стреляющего из своей вращающейся пушки. В Интернете эту фразу чаще всего произносят видеоигры и военные фанаты в честь самолета из-за ее частого появления в различных военных симуляторах.

Происхождение

Как единственный штурмовик ВВС США, который был задействован в нескольких крупных военных операциях, охватывающих почти четыре десятилетия их боевой истории, в первую очередь в войне в Персидском заливе, Косово, Афганистане и войне в Ираке, A-10 имел давно отмечается энтузиастами авиации и военным персоналом за его надежность, универсальность и эффективность в бою.В игровой культуре этот самолет был представлен в более чем 48 играх на различных платформах, начиная с выпуска в 1989 году военного авиасимулятора A-10 Tank Killer для ПК.


Самолет

Fairchild Republic A-10 Thunderbolt II - американский двухмоторный реактивный самолет с прямым крылом, специально разработанный для обеспечения непосредственной авиационной поддержки войск на земле. Самолет, получивший прозвище «Бородавочник» или «Боров», находится на действительной службе в ВВС США с марта 1977 года.В то время как A-10 способен нести разностороннее вооружение и значительную полезную нагрузку, самолет хорошо известен своей 30-мм ротационной пушкой GAU-8 / A Avenger, основным встроенным оружием, которое может стрелять снарядами с обедненным ураном с максимальной удар по тяжелой броне с фиксированной скоростью 3900 выстрелов в минуту. В популярной культуре самолет чаще всего обсуждается из-за его характерного пердящего шума ("BRRT"), создаваемого 30-миллиметровыми пулями, которые преодолевают звуковой барьер при выстреле и ударе о землю.


Различный вид

В течение 1990-х и 2000-х годов A-10 продолжал завоевывать популярность среди поклонников поджанров военных симуляторов, шутеров от первого лица и стратегий в реальном времени благодаря его включению в несколько давних франшиз, в первую очередь Ace Combat , Command & Conquer , Battlefield , Tom Clancy's HAWX , Digital Combat Simulator и Call of Duty серии.

  • Командование и завоевание (1995)
  • Command & Conquer: Renegade (2002)
  • Command & Conquer: Генералы (2003)
  • Command & Conquer: Первое десятилетие (2006)
  • Ace Combat 2 (1997)
  • Ace Combat 4: Расколотые небеса (2001)
  • Ace Combat 5: Незаметная война (2004)
  • Ace Combat Zero: Белканская война (2006)
  • Ace Combat X: Skies of Deception (2006)
  • Ace Combat 6: Огни освобождения (2007)
  • Ace Combat: Совместное нападение (2010)
  • Ace Combat Assault Horizon (2011)
  • Поле битвы 2 (2005)
  • Поле битвы 2: Бронированная ярость (2006)
  • Поле битвы: Плохая компания (2008)
  • Поле битвы 3 (2011 г.)
  • Tom Clancy’s H.A.W.X (2009)
  • Tom Clancy’s H.A.W.X 2 (2010)
  • Call of Duty: Modern Warfare 3 (2011)
  • Call of Duty: Black Ops 2 (2012)
  • Call of Duty: Ghosts (2013)
  • Замок: современный воздушный бой (2003)
  • Замок: Пылающие скалы 2 (2009)
  • В замок: Пылающие скалы 3 (2012)
  • Цифровой боевой симулятор: A-10C Warthog (2011)
  • Цифровой боевой симулятор: Черная акула 2 (2011)

Разворот

25 сентября 2007 г. пользователь Yahoo Answers Джей задал вопрос под названием «Почему A-10 Thunderbolt (истребитель) издает такое странное жужжание спереди?» на что пользователь Lowlevel ответил, что шум создается сверхзвуковыми турбовентиляторными двигателями, вопреки широко распространенному мнению, что это звук пули, пробивающей звуковой барьер, однако можно исключить, что Джей имел в виду какой-то другой шум, производимый A-10. ,

Между тем на 4chan, самое раннее известное обсуждение A-10 можно проследить до комментария, опубликованного 8 марта 2009 г. в a / b / (случайной) ветке под названием «Искусство войны Буша», в котором был изображен пропагандистский плакат войны. тогдашний президент Соединенных Штатов Джордж Буш на фоне самолета. 13 марта 2011 года YouTuber Swampfoot загрузил видеоклип из военного документального фильма 2010 года Restrepo , в котором показан A-10 Thunderbolt, обеспечивающий непосредственную поддержку с воздуха во время U.S. военная наземная операция в Афганистане, набравшая более миллиона просмотров менее чем за пять лет (показано ниже).

7 февраля 2012 года пользователь GameFAQ, TommyGuner, начал обсуждение под названием «Пердежный шум A-10» на подфоруме, посвященном Battlefield 3 , назвав жужжащий шум «одним из величайших звуков, которые издает любая машина». В ноябре 2013 и декабре 2014 года печально известный шум самолета был освещен в блоге Gawker Gizmodo, описав этот шум как «один из самых ужасающих звуков, производимых человеком, которые вы можете услышать на планете.«

19 марта 2015 года в сатирическом американском военном новостном блоге DuffelBlog была опубликована ироничная статья автора SGT B под названием «Я сексуально идентифицирую себя как удар молнии A-10», которая была вдохновлена ​​фразой «Я Копипаста «Сексуально идентифицировать как атакующий вертолет», которая ранее была размещена на Reddit.

15 апреля 2015 года анонимный пользователь 4chan загрузил макрос изображения, высмеивающий уязвимость ИГИЛ против A-10 Thunderbolt на / pol / (политически некорректную) доску (показано ниже).

4 мая анонимный пользователь 4chan опубликовал ветку сатирических признаний на доске / k / (оружие), в которой утверждалось, что ОП сексуально идентифицирует себя как A-10 Thunderbolt II. В тот же день скриншот исходного сообщения был повторно отправлен на Reddit / r / 4chan в сообщении под названием «Анон идентифицирует как A-10», набрав более 4200 баллов до его архивирования.

10 мая YouTube-канал WarLeaks выпустил сборник видеороликов о боевых действиях A-10 Thunderbolt II в ознаменование годовщины его первого полета 10 мая 1972 года (показано ниже).


Различные примеры


Поисковый интерес

Магазин «Знай свой мем»


Внешние ссылки

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
