Шлем «Алтын»: фото, характеристики

Время использования солдатами шляп с перьями, киверов и фуражек с козырьками давно миновало. Но различные защитные шлемы, в которые трансформировался боевой доспех, возвращаются из прошлого. Несмотря на то, что родословная шлема берет свое начало в глубокой древности, благодаря развивающимся технологиям удалось создать большое разнообразие новых моделей, способных обеспечить максимальный уровень защиты. Одним из наиболее эффективных средств защиты стал шлем «Алтын».

Стальные каски

До двадцатого века для изготовления касок использовалась сталь. Такие средства могли обеспечить защиту только от камней и небольших осколков, летящих на малой скорости. Стальные шлемы были эффективны в тех случаях, когда в голову попадал поражающий элемент весом не более одного килограмма. Если скорость осколка превышала 650 м/с, он уже представлял серьезную опасность для бойца. Согласно статистике, в Великую Отечественную войну именно такие поражающие средства были самыми распространенными.

Потребность в улучшенной защите

В конце 50-х ввиду интенсивного развития вооружения армий разных стран мира перед советским военным руководством как никогда остро встал вопрос о необходимости улучшить защиту военнослужащих и правоохранителей. Армию и силовые правоохранительные ведомства требовалось обеспечить модернизированными касками, соответствующими мировым стандартам. Таким средством защиты стал шлем «Алтын», который начал разрабатываться в НИИ Стали в 1980 году. В качестве основы для будущего шлема был задействован швейцарский Tig, который уже два года использовался антитеррористическими спецподразделениями в Европе.

27 декабря 1979 года Tig был испытан бойцами Альфы КГБ СССР в Афганистане во время штурма дворца Амина. Качество швейцарского шлема было по достоинству оценено руководством советской госбезопасности, и ограниченные партии Tig были закуплены сугубо для нужд КГБ. Именно по образцу данного изделия и проектировался шлем «Алтын».

Начало создания новой каски

Руководство спецподразделений Комитета Государственной Безопасности Советского Союза в 1980 году передало специалистам НИИ Стали модель шлема Tig. Рабочим было дано указание по данному швейцарскому образцу создать свой отечественный шлем, который своими техническими показателями не должен уступать заграничной модели. Дополнительно, как исходный материал, сотрудниками КГБ была предоставлена инженерам вся необходимая информация об изготовлении титановых шлемов, собранная в свое время австрийской компанией Ulbrichts.

Разработки НИИ

К середине 80-х сотрудниками института Стали была изготовлена титановая оболочка для будущего средства защиты. Также было спроектировано бронированное забрало, которым в дальнейшем планировалось оснастить «Алтын». Шлем (оригинал изделия), созданный в институте Стали, в 1984 году был передан сотрудникам госбезопасности. Его конечная сборка осуществлялась уже специалистами КГБ СССР. Они же оснастили шлем «Алтын» всей необходимой переговорной радиогарнитурой.

Что было доработано специалистами КГБ?

Модель шлема, переданная конструкторами научно-исследовательского института, представляла собой купол, который имел только титановую оболочку. Арамидный подпор в конструкции изделия отсутствовал. Титановая оболочка не превышала 0,4 см. Специалисты госбезопасности оснастили шлем арамидным подпором и снизили толщину титана до 0,3 см.

Созданное по швейцарскому образцу отечественное защитное средство имело несколько иную форму, но по качеству оказалось не менее надежным, чем Tig. От заграничного образца советский шлем отличался типом и расположением радиогарнитуры. Некоторые модели «Алтын» так и не были оснащены переговорными устройствами.

Сотрудниками КГБ было создано несколько версий шлема, которые отличались по следующим параметрам:

• расположению защитных коробочек для кнопок;
• разъемам;
• типу подтулейки;
• размеру бронированного стекла визора для забрала.

Советскими специалистами также была создана версия шлема с тканевым кавером. По сравнению с швейцарским Tig более крупным оказался шлем «Алтын».

Описание

Для изготовления защитного средства применялись противоударное стекловолокно и титан.

• В ранних моделях шлема толщина титановой оболочки составляла 0,4 см.
• В образцах, изготавливаемых на протяжении 1984-1990 годов, титановый слой был уменьшен до 0,3 см, а в конструкцию шлема добавлен арамидный подпор и радиогарнитура.
• «Алтын» состоял из цельного купола. Швы в конструкции данного изделия отсутствовали.
• Изделие оснащалось резиновой окантовкой.
• Вес шлема варьировался от 3,5 до 4,0 килограмм.
• Модель оснащалась специальным визором из поликарбонатного стекла.
• Для некоторых версий был предусмотрен чехол.
• На шлем «Алтын» устанавливалась уникальная подвесная система, с помощью которой его легко можно было отрегулировать по размеру головы.
• Некоторые версии оснащались переговорными устройствами.



Кем использовалось защитное средство?

Во времена Советского Союза «Алтын» применялся сотрудниками КГБ (группами «А», «Б» и «С»), использовался бойцами «Альфы» и «Вымпела» во время военного конфликта в Афганистане и Чечне. До 2014 года экипировка бойцов спецподразделений обязательно включала в себя шлем «Алтын».

Характеристики бронешлема

«Алтын» способен защитить голову от пули, холодного оружия, осколков гранат, снарядов и мин. Купол изделия относится ко 2-му классу защиты, бронированное стальное забрало – к 1-му. Предотвращать возможную контузию бойца в результате падения или удара – еще одна функция, которую обеспечивал шлем «Алтын». Фото бронированной каски представлено в статье.

Альтернативная модель шлема

В годы Советского Союза контроль по созданию данного шлема взяло на себя КГБ. Именно сотрудниками госбезопасности осуществлялась окончательная сборка «Алтына». После распада СССР ситуация не изменилась: эстафету приняла Федеральная Служба Безопасности России. Сложившаяся ситуация не совсем устраивала инженеров Научно-Исследовательского Института Стали, которые стремились на правах разработчиков полностью контролировать сборку шлема от начала и до конца.

Избавиться от контроля ФСБ удалось путем создания новой модели бронированного средства защиты Кб-3, который полностью копировал шлем «Алтын». Недостатки новой каски заключались в отсутствии радиогарнитуры, необходимой для поддержания связи между бойцами. Кроме того, ограничители забрал в новой модели были приклепаны, а не привинчены как в «Алтынах». Тем не менее, Кб-3 стал очень качественной копией «Алтына» и полностью собирался с 1990 года по 2014 исключительно сотрудниками института. Сегодня серийное производство этих моделей прекращено.

Как сделать шлем в домашних условиях?

Для тех, кто любит мастерить, изготовить шлем «Алтын» своими руками будет несложно, если выполнять работу поэтапно:

• Вначале необходимо подобрать шлем, который мог бы стать основой для «Алтына». Для этого можно использовать старую советскую модель открытого типа. По отзывам, идеально подойдет «Салют».
• Вынуть из приобретенного шлема все содержимое. Оставить необходимо только внешнюю оболочку. Также оставить можно и подшлемник из пенопласта.
• При помощи мелкозернистой наждачной бумаги стереть с поверхности шлема лаковое покрытие. Заводскую краску желательно не трогать, поскольку она положена на уже огрунтованную пластиковую поверхность. В дальнейшем новая краска на нее будет ложиться ровнее, а мастеру для улучшения адгезии не придется дополнительно покупать различные пластификаторы. При снятии лака лучше пользоваться автомобильной наждачкой № 400. Крупнозернистую применять не желательно, поскольку она может поцарапать пластик.
• Зашлифовать поверхность. На каске под покраску не должно оставаться никаких царапин. Если они все же имеются, то желательно их тщательно зашлифовать. Краска будет хорошо ложиться и долго держаться в том случае, если поверхность не имеет никаких изъянов.
• Для покраски можно использовать акриловую, модельную или эмалевую краску. Перед ее нанесением поверхность следует обезжирить. Изделие должно быть покрашено в несколько слоев. Перед нанесением каждого нового слоя предыдущий должен хорошо подсохнуть и не липнуть к пальцам. Ускорить процесс высыхания можно при помощи фена. Во время работы необходимо следить, чтобы на шлеме не образовывались подтеки.
• Покрыть шлем акриловым лаком. Не исключено, что после высыхания поверхность будет сильно блестеть. Исправить это можно с помощью маленького отрезка наждачной бумаги. В результате будущий шлем получит неброский матовый оттенок. Процедуру лакирования можно не применять, если будущий шлем планируется оснащать кавером.

Завершающий этап заключается в приклеивании окантовки и подвесной системы. Она может быть ремешковой или кожаной. Изображения шлема «Алтын» можно найти в интернете. От мастера уже зависит, какую именно версию он хочет создать.

Используется ли данный бронешлем сегодня?

В 1980-х годах эффективное применение «Алтынов» во многих военных конфликтах позволило ему занять почетное место «короля шлемов». Данное защитное средство нередко можно было увидеть в кино, на фотографиях. По этому шлему создавалась экипировка героев компьютерных игр. Сотрудниками управления «А» и «Б» Комитета Государственной Безопасности Советского Союза была по достоинству оценена данная титановая броня.

Несмотря на прекращение серийного производства бронешлемов данной модели, «Алтын» не утратил своей актуальности. Он и сегодня используется сотрудниками российских силовых структур, а бывшие бойцы спецназа отзываются об «Алтыне» как об одном из самых лучших средств защиты.

Перспективы

Сегодня интенсивно развивающиеся технологии позволяют создавать новые модели бронированных шлемов из легких и прочных полимеров. Ярким примером такого оснащения является «Кивер». По сравнению с «Алтыном» новое защитное средство предоставляет бойцу большую свободу действий и снижает усталость. На «Кивер» также можно устанавливать светосигнальное оборудование.

По мнению военных экспертов, за полимерными шлемами — будущее защитного снаряжения.

fb.ru

Шлем «Алтын». Обзор, фото, характеристики.

Статья про бронешлем «Алтын»

Бронешлем «Алтын». Подборка-1
Бойцы в бронешлеме «Алтын». Подборка-2

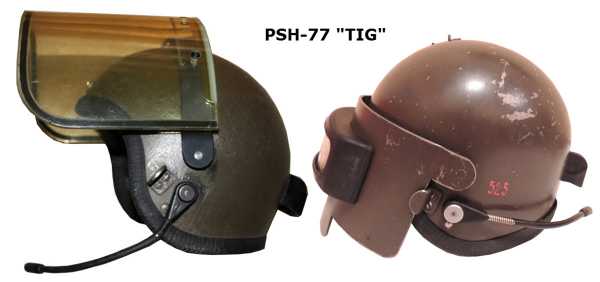

Фотосравнение PSH-77 «TIG» и «Алтын»

История по созданию броне шлема «Алтын» (от татарского «Алтын»-шесть, золото) началась в 1982-1983 году, когда специалистам НИИ Стали попал в руки первый образец броне шлема PSH-77 «Tig» швейцарского производства. Швейцарский шлем PSH-77 «Tig» имел титановый корпус и переговорную гарнитуру. Для PSH-77 «Tig» было изготовлено 4 вида забрал: поликарбонатный-противоударный, поликарбонатный-1-го класса защиты, титановый-поликарбонатный, титановый для крепления прибора ночного видения. Шлем «Алтын» комплектуется титановый-поликарбонатным забралом.

До 190-ых годов в СССР не было на вооружении бронешлемов 2-го класса защиты имеющий защитное забрало для защиты лица. Заказ по разработке нового шлема стал КГБ СССР (после 1990-го года использовался сотрудниками ФСБ РФ) и соответственно с этим он стал поступать в будущем на вооружение бойцов групп «А» и «В», и «С». Уже в 1984 году сотрудники НИИ Стали предоставили первые образцы нового шлема из титана, а также подготовили техническую документацию для его создания. Так как титана не пригоден для ковки заготовки для каски делали методом вытягивания. Первые «Алтыни» имели толщину титана в 4 мм и не имели подшлемника из арамидной основы. НИИ Стали делал только забрало и купол, а сотрудники КГБ уже сами производили сборку и установку гарнитуры. В начали 1990-ых шлем получил арамидный подшлемник, а толщина шлема уменьшилась до 3 мм. Шлем «Алтын» долго состоял на вооружение правоохранительных органов, так как имел хорошие характеристики и высокую надежность. Шлем стал первым отечественным шлемом имевший защиту лица с помощи забрала на основе забрала из титана и пулестойкого стекла и обеспечивал защиту по первому классу бронезащиты. полимерным стеклом. Помимо забрала на отечественном шлем появилась переговорная гарнитура. На основе шлема «Алтын» был создан шлем К6-3 и «Маска-1». «Алтын» прошел реальные боевые испытания в Афганистане и Чечне и до сих пор остается на вооружении органов МВД РФ и армейского спецназа.

Зашита шлема: 3-мм титан с арамидным подшлемником (первые шлемы имели толщину шлема в 4 мм титана и не имели арамидного подшлемника).
Класс защиты: заброло-1-ый класс защиты, шлем-2ой класс защиты.
Вес: 3,5-4 кг

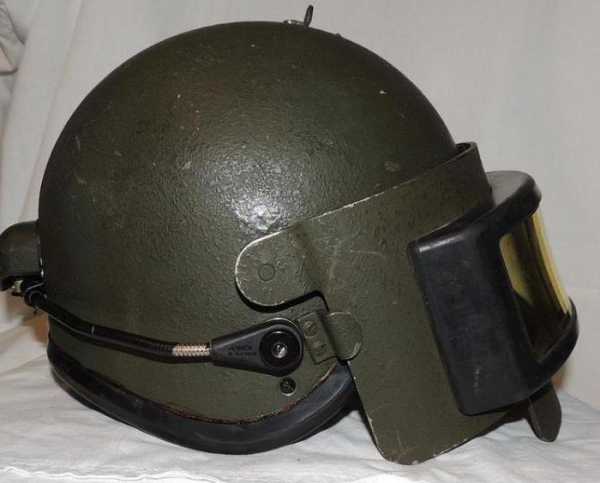

Фото шлема «Алтын»

war-time.ru

Войсковые шлемы от титана до полимера

Легкость, эргономика, широкие возможности апгрейда, – три основных качества новых баллистических и тактических шлемов, поступающих на вооружение подразделений специального назначения. Сделанные из полимерных материалов они должны заменить легендарные шлемы «Алтын» и «Витязь-С».

 «Алтын» — один из легендарных элементов экипировки советских и российских спецназовцев. Надежный, увесистый шлем с куполом из титана и радиогарнитурой был изготовлен по заказу КГБ СССР с прицелом на создание собственного, не менее надежного аналога швейцарского защитного шлема TIG, который попал к советским специалистам в начале 80-х. Купол и забрало «Алтына» изготовлялись в НИИ Стали, сборку осуществляли только специалисты КГБ СССР. «Алтын» входил в экипировку групп «А», «В» и «С», применялся при спецоперациях в Афганистане и Чечне.

При всех плюсах титановой брони, вес шлема вместе с забралом достигал почти 4 килограмма, что существенно сказывалось на времени использования шлема, мобильности сотрудников, выполняющих задачи в этих шлемах, кроме того шлем не позволял использовать активные наушники( их просто не было на момент создания шлема),резинка тактических  очков для защиты глаз от осколков также постоянно скатывались с гладкой поверхности шлема. Выдержать вес «Алтына» мог далеко не каждый даже хорошо подготовленный военнослужащий. Тем не менее, благодаря своим уникальным защитным свойствам «Алтын» оказался самым востребованным шлемом в спецподразделениях. Он стал своеобразной визитной карточкой, прочно ассоциирующейся с образом военнослужащего подразделений специального назначения.

«Витязь-С» — еще один уникальный элемент экипировки спецназа. За необычный внешний вид с двойным остеклением забрала шлем «Витязь» называли «маской сварщика» или «электричкой» — за схожесть с передней частью электропоезда. Использовали его, как правило, «первые номера» штурмовых групп — офицеры, идущие в авангарде штурмовой группы. В серию «Витязь» не пошел, оказался слишком дорогим в производстве. И как говорят специалисты, скорее всего, изготавливался в индивидуальном порядке под конкретного военнослужащего.

Самым массовым изделием для подразделений специального назначения стал шлем «Кивер-РСП», разработанный российской компанией «Форт». От своих предшественников «Кивер» отличается тем, что выполнен не из титана, а из полимера. При сохранении защитных свойств он существенно легче, дает большую свободу действий, снижает

общий уровень усталости от носки. Кроме того, от предшественников его отличает возможность установки на сфере специального оборудования: от светосигнального до специальной аппаратуры. Впрочем, и «Кивер» можно считать «вчерашним днем» подразделений специального назначения.

Международная выставка средств обеспечения безопасности государства «Интерполитех-2015», на которой представляли новейшую технику и перспективные разработки для МВД, ФСБ и МЧС, позволила познакомиться с новейшими разработками в области защитной экипировки подразделений специального назначения. Например, компании «5.45 Design» представила баллистический шлем « Спартанец»  и тактический шлем «Ястреб». Внешне российские шлемы не отличить от аналогичных западных разработок OPS-Core и CP Airframe – те же формы, расцветка и качество изготовления.

Первое, на что обращаешь внимание при виде шлема — это превосходная окраска в оригинальный мультикам по технологии аквапринт. Окраска матовая, не бликует и обладает нулевой ремиссией в ИК, а значит, не будет светиться в прицелах ночного видения. Как объяснил информационному агентству «Росинформбюро» специалист по тактической экипировке и снаряжению компании Иван Лобанов, на шлеме есть боковые и задняя «липучки», на которые крепятся специальные накладки. Они позволяют в инфракрасном свете опередить военнослужащего в системе «свой-чужой». Особенность их размещения состоит в том, что они прекрасно видны сбоку и сзади, но не спереди.

Шлем « Ястреб» , предназначенный для защиты головы от ударов и падений с высоты, а также размещения ночных приборов, фонарей и прочего навесного оборудования  весит всего 450 грамм, что позволяет носить его в течение целого дня даже неподготовленному человеку. Удобство от малого веса дополняется прекрасной системой крепления шлема на голове. Подтулейное устройство построено на «подушках» Team Wendy Epic Air Pads . Они размещены в два слоя. Первый необходим для индивидуальной подгонки подтулейного устройства на голове военнослужащего. Этот слой может переставляться для максимального удобства ношения шлема или вообще убираться, скажем, при ношении толстой шапки. Эти маленькие подушки крепятся на липучки к основным. Второй слой – основной. Его подушки предназначены для гашения энергии удара и выполнены из материала Zorbium. Это полиуретановая пена, изготовленная специально для поглощения энергии удара, при этом сохраняющая свои свойства при резких изменениях температуры и влажности, устойчивая к воздействию огня. Подушки не мешают использованию вместе со шлемом активных наушников.

Еще одна очень важная часть — ремни подтулейного устройства. Они обеспечивают фиксацию двойного действия. Обжатие по обхвату головы с использованием специального закручивающегося маховичка. В результате шлем очень просто подогнать под любой головной убор и при этом он не сваливается даже при активном перемещении военнослужащего.

Одна из особенностей «Ястреба», как подчеркивает Лобанов, отличающая его от западных аналогов, — наличие выступа в районе височной кости, а также более закургленная затылочная часть. Первый элемент создан для защиты височной кости. Второй – обеспечивает комфортную стрельбу военнослужащим из положения лежа. Как и в случае с регулируемым подтулейным устройством, этот элемент не дает шлему «наползти» на глаза. Как видно по фото (боковая проекция), шлем не закрывает уши. Это снижает площадь защиты, зато увеличивает вентиляцию и удобство ношения наушников. К шлему прикручены боковые рельсы, предназначенные для крепления тактических очков, различных фонариков, экшн-камер и прочего навесного снаряжения.

По словам Лобанова, одна из задач разработчиков «Ястреба» — это уменьшение толщины боковых рельс. Как говорит эксперт, это позволит закреплять дополнительное оборудование на шлеме ближе к его сфере. Это необходимо для повышения тактических возможностей военнослужащего. Например, когда надо выглянуть из-за угла здания. По словам Лобанова, при нынешней компоновке, сейчас получается, что из-за укрытия сначала появляется фонарь, экшен-камера и только потом глаз военнослужащего – это демаскирующий момент, который можно устранить, уменьшив толщину рельсы или вообще интегрировав ее в конструкцию сферы шлема.

Бренд «5.45 Design» только появился на рынке экипировки для сил специального назначения. Тем не менее, как отмечает Иван Лобанов, Минобороны, другие силовые ведомства очень заинтересовались шлемами семейства «Ястреб».

«Первая партия была всего 20 штук, — говорит эксперт. – Сегодня счет идет на сотни поставленных силовикам изделий. Это и качество наших шлемов их тактические характеристики. Так и то, что в отличие от западных аналогов стоят они в два раза дешевле».
