Щучий патруль: АПЛ «Щука-Б» | Журнал Популярная Механика

На прошлой неделе The New York Times с гневом сообщила о том, что российские подводные лодки патрулируют восточное побережье США. В связи с этим американские военные выразили обеспокоенность — а наши в ответ заявили, что такое патрулирование и не прекращалось. Сообщается, что эти подводные лодки относятся к проекту 971 «Щука-Б» — давайте же рассмотрим их получше.

Подводное водоизмещение — 12,8 тыс. тонн; надводное — 8,1 тыс. тонн

Длина — 110 м, наибольшая высота корпуса 13,6 м

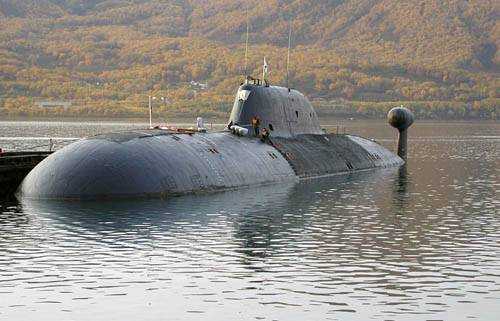

Хвостовой Буль АПЛ, в котором находится буксируемая антенна гидроакустического комплекса «Скат-3»

Все достроенные корабли проекта 971 служат на Северном и Тихоокеанском флотах, базируясь на Ягельной Губе и в поселке Рыбачий

Самая современная версия проекта, подлодка «Гепард» на верфи…

Третье поколение

Сегодня в США и России существуют подлодки четвертого поколения — это американские проекты Seawolf и Virginia, российские проекты «Борей» и «Ясень», о котором можно подробно прочесть в нашей статье «Ясень с реактором». Однако самыми массовыми пока остаются суда предыдущего, третьего поколения, появившиеся в начале 1980-х. В чем же разница между поколениями подводных лодок?

Стоит сказать, что изначально понятие поколений применялось только к атомным подлодкам, чтобы отобразить основные усовершенствования их конструкции — прежде всего, силовой установки, корпуса и вооружения. Однако со временем, когда многие новшества стали применяться и к дизельным судам, «поколения» распространились и на них — к примеру, к четвертому поколению относится неатомный проект «Лада».

Итак, первое поколение — это подводные лодки конца 1950-х, уже оснащенные не только торпедными, но и баллистическими, а иногда и крылатыми ракетами. Для этих лодок был важен надводный ход: быстро подойди к месту по воде, и затем, погрузившись, ожидать сигнала к атаке. Так что суда этого поколения имели острый нос, как у надводных кораблей. Подлодки советского проекта 627 оказались крайне шумными. Это не только делало их весьма заметными в море, но и самих «оглушало». Можно сказать, первое поколение стало пробным шаром для конструкторов, разрабатывавших подводные лодки с атомным реактором.

Гораздо более сбалансированным решением стали АПЛ второго поколения, которые стали появляться во флотах СССР и США в конце 1950-х — начале 1960-х. Они уже создавались с тем, чтобы развивать максимальную скорость именно под водой. Их носы получили оставшуюся до сих пор округлую форму.

Подводный «режим работы» поставил перед конструкторами свои задачи. Подлодка нового поколения должна была побеждать подводную лодку противника в дуэльной схватке, а значит — едва ли не все решалось моментом, когда она может видеть противника, сама оставаясь незамеченной. В свою очередь, это значит, что она должна обладать максимально эффективной системой гидроакустики — и минимальной шумностью. Решением этих задач стало третье поколение.

К нему относятся знаменитые корабли с титановым корпусом — проект 945 «Барракуда». Известен случай, когда в 1992 г. построенная по этому проекту лодка К-276 «Кострома» столкнулась под водой с американской SSN-689 Baton Rouge. Получив легкие повреждения, она вернулась в порт. Удалось вернуться и американской подлодке — правда, менее чем через 2 года ее пришлось полностью списать. Однако невероятная стоимость и трудность работы с титаном потребовала искать более экономичных решений (всего удалось построить лишь 2 «Барракуды»).

Семейство щучьих

Для этого и были сконструированы «Щуки-Б» проекта 971 — очень похожие на «Барракуд», но со стальным корпусом. Проект, созданный в КБ «Малахит» в 1980 г., стал еще и ответом на появление американских лодок серии Los Angeles. Вскоре началось строительство.

При этом использовался весьма нестандартный подход, позволивший вести работу над внутренним оборудованием не в стесненных условиях корпуса подлодки, а прямо в цехах. Оборудование монтировалось блоками, которые затем «закатывались» в корпус и соединялись всеми необходимыми кабелями и трубами. Чтобы еще более снизить собственные шумы субмарины, каждый такой блок изолирован от корпуса резинокордными пневматическими амортизаторами, а все оборудование устанавливается на собственном амортизационном фундаменте. Интересно, что для производства малошумных винтов потребовались настолько тонкие роботизированные инструменты, что их пришлось закупать за рубежом — у японской Toshiba.

В новом проекте была применена новейшая автоматика, и экипаж судна в сравнении с предшественниками 2 поколения, сократился почти вдвое, до 73 человек (в том числе 31 офицер). При этом дальность обнаружения цели возросла в 3−4 раза, а собственные шумы сократились вчетверо. Вообще, проект этих АПЛ оказался столь удачным, что многие эксперты предпочитают сравнивать его не с аналогами 3-го поколения, а с 4-м поколением американских субмарин.

Все это в свое время настолько обеспокоило США, что конгресс рассматривал самые разные реакции на появление подлодок «Щука-Б», включая требование к России «предать гласности свои проекты в области подводного кораблестроения» и финансирование переоборудование верфей под невоенную продукцию. Подключился даже Greenpeace: организация заявляла, что именно эти корабли наиболее опасны в плане радиационного загрязнения океана. Впрочем, «не было счастья — несчастье помогло»: в 1990-е из-за понятных трудностей производство таких подводных лодок пришлось свернуть, конгресс успокоился, и даже Greenpeace (организация во многих отношениях просто замечательная) быстро утихла.

На сегодня выстроены и несут службу в ВМС России 14 субмарин этого проекта, последняя из них спущена на воду в 2001 г. Еще одна достраивается (это пресловутая К-152 «Нерпа», на которой прошлой осенью при испытаниях произошла авария, погубившая 20 человек) и, по слухам, может быть передана ВМС Индии. В классификации НАТО этим подлодкам присвоено еще более грозное имя — Akula, а модифицированные версии, существенно повысившие свой боевой потенциал, именуются Improved Akula, Akula II и даже Akula III — впрочем, о них будет речь ниже.

Имена этим кораблям принято давать в честь первых отечественных подводных лодок, еще дореволюционных. К примеру, первая субмарина серии (К-137) была названа «Пантерой» в честь подводного судна, первым в истории российского флота атаковавшем и затопившем неприятеля (в 1919 г.).

Конструкция

Как и положено, субмарины проекта 971 выполнены с двумя корпусами, прочный производится из легированной стали. Корпус ее плавно переходит в высокий хвост с обтекаемым булем, в котором располагается буксируемая антенна. Силовая установка включает ядерный реактор, который создает на валу винта мощность 50 тыс. л.с. В дополнение, имеется бортовой дизель-генератор (750 л.с.) и пара вспомогательных электродвигателей (по 410 л.с.).

Корабли этого проекта развивают подводную скорость в 33 узла (61 км/ч), действуя на рабочей глубине 480 м (максимальная глубина погружения — 600 м). Они способны оставаться в автономном плавании по 3 месяца

Вооружение «Щуки-Б» включает 8 торпедных аппаратов калибра 650 (12 торпед) и 533 мм (28 торпед). В качестве боезапаса в них могут использоваться противолодочные (и подводные) торпеды и ракеты, в том числе с ядерным зарядом, а также крылатые ракеты «Гранат», предназначенные для уничтожения авианосцев. В классификации НАТО крылатая ракета Х-55 «Гранат» именуется SS-N-21 Sampson. Это действительно опасная сила: полет она осуществляет на предельно малой высоте, огибая рельеф местности и, хотя и на дозвуковой скорости, но способна преодолеть 3 тыс. км и доставить в нужное место 200-килотонный ядерный заряд. Словом, уже это оснащение позволяет субмаринам быть грозной силой в борьбе против подводных и надводных кораблей, и наземных целей.

Главная защита подводной лодки — ее собственная незаметность и дальнозоркость. Главные «Глаза» проекта 971 — цифровой гидроакустический комплекс «Скат-3», для которого и требуется буксируемая антенна (наряду с тремя другими, расположенными внутри лодки). Впрочем, имеется на борту и средство борьбы с авиацией — модифицированный зенитно-ракетный комплекс «Стрела-3М» с 18-ю ракетами.

Модификации

971У (Akula II). Удлиненный на 4 м корпус позволил разместить дополнительную радиоэлектронику, оборудование для активного подавления шума и вибраций от силовой установки. На 2 лодках этой модификации (К-157 «Вепрь» и К-259 «Самара») установлены также новые ядерные реакторы.

971И. Экспортная версия, на которую устанавливается несекретное радиоэлектронное оснащение. В этой модификации строится «Нерпа» и еще одна — пока безымянная — субмарина для ВМС дружественной Индии.

971 (Akula III). По этой модификации создана единственная подлодка — К-335 «Гепард», служащая на Северном флоте. Малошумность ее намного превосходит все аналоги и уже полностью соответствует лодкам 4-го поколения. Чтобы представить уровень ее скрытности, стоит рассказать один случай.

В 1996 г. проходили флотские учения НАТО, и корабли альянса как раз завершили операцию по обнаружению условного противника. И в этот момент подала голос российская подлодка: у одного из членов экипажа случился перитонит, и помочь ему корабельные медики не могли. Британский корабль взял его на борт и на вертолете переправил в госпиталь — для матроса все обошлось благополучно. Чего нельзя сказать о флоте НАТО, у которого буквально под носом преспокойно действовала незамеченная подводная лодка.

www.popmech.ru

Подводные лодки проекта 971 «Щука-Б» Википедия

Слово «Щука» имеет и другие значения.

Проект 971 «Щука-Б»

К-322 «Кашалот», октябрь 1993^[1]
Тип корабля	МПЛАТРК
Обозначение проекта	971 «Щука-Б»
Разработчик проекта	СПМБМ «Малахит»
Главный конструктор	Г. Н. Чернышёв Ю. И. Фарафонтов
Кодификация НАТО	«Akula»
Скорость (надводная)	11,6 узла
Скорость (подводная)	33 узла
Рабочая глубина погружения	480 м
Предельная глубина погружения	600 м
Автономность плавания	100 суток
Экипаж	73 человека (31 офицер)
Стоимость	$785 млн (2007)^[2]
Водоизмещение надводное	8140 т
Водоизмещение подводное	12 770 т
Длина наибольшая (по КВЛ)	110,3 м
Ширина корпуса наиб.	13,6 м
Средняя осадка (по КВЛ)	9,7 м
Атомная. 1 реактор типа ОК-650М (190 МВт) на тепловых нейтронах, два вспомогательных электродвигателя по 410 л. с.,только на 972МТ два дизель-генератора ДГ-300 по 750 л. с. 1 аварийный эд работающий от АБ
Торпедно- минное вооружение	4×650-мм ТА (12 торпед) 4×533-мм ТА (28 торпед)
Ракетное вооружение	Калибр-ПЛ для 533-мм ТА (ранее C-10 «Гранат»), вместо части торпед подводные ракеты и ракето-торпеды
ПВО	ПЗРК «Стрела-3М», 3 пусковых контейнера, 18 ракет
Медиафайлы на Викискладе

Подводные лодки проекта 971 «Щу́ка-Б» (обозначение НАТО — «Akula») — серия советских многоцелевых атомных подводных лодок третьего поколения, спроектированных по тому же техническому заданию, что и «титановые» лодки проекта 945 «Барракуда», но со стальным корпусом. Построенные в 1983—2001 годах «Щуки-Б» стали основным типом многоцелевых атомных подводных лодок в российском флоте, придя на смену устаревшим лодкам проекта 671РТМК «Щука». С 2014 года четыре корабля проекта 971 «Щука-Б» проходят глубокую модернизацию на судоремонтном заводе «Звёздочка», что должно приблизить их характеристики к подлодкам 4-го поколения^[3]. Современный преемник проекта 971 «Щука-Б» —
