13 представителей наиболее важных видов оружия Первой мировой войны

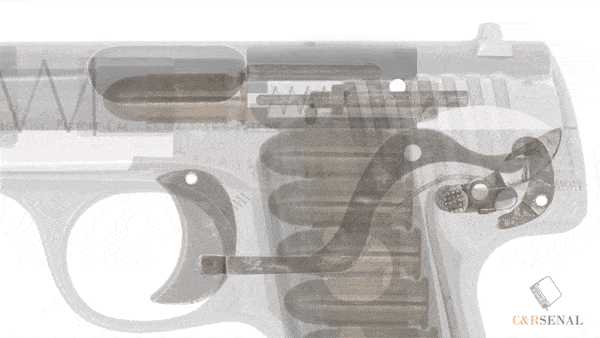

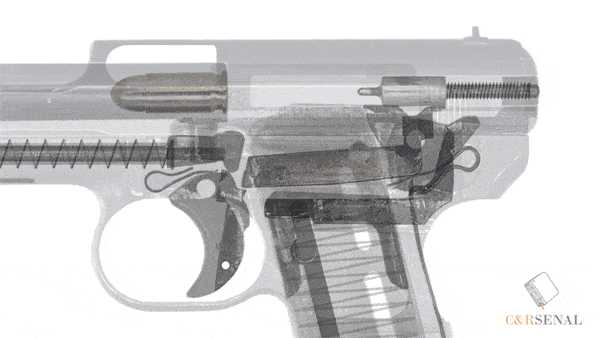

GIF-ки, что иллюстрируют внутреннюю работу оружия, являются испытанным, по своему «чистым» и потрясающий видом искусства. Впечатляет увиденный (и услышанный) выстрел, но есть своего рода инженерная красота в работе пружин и зубчатых передач, и рычагов, которые доставляют патроны и делают выстрел.

Блог ]]>С & Rsenal ]]> вместе с каналом ]]>Youtube ]]>проникают в завораживющий мир внутренней работы избранной серии оружия, тех, которые наиболее часто использовались в Первой мировой войне. И, чтобы помочь получить должное внимание к серии, пользователь Reddit, Othais скомпилировал альбом-тизер из 13 GIF-ок-которые показывают с помощью рентгена, что происходит внутри этих механизмов.

КАРАБИН СИСТЕМЫ БЕРТЬЕ ОБРАЗЦА 1890 Г.

Во Франции взамен карабина системы Гра образца 1874 г., калибра 11 мм принят карабин системы Бертье образца 1890 г.

Система Бертье резко отличается от пехотной французской винтовки системы Лебеля образца 1886 г., во-первых, магазином, во-вторых — запирающей частью затвора.

Карабин Бертье имеет ствол длиной 450 мм. Калибр 8 мм, патрон тот же, что и для пехотной винтовки образца 1886 года. Прицел рамочный, на ступенчатой колодке, имеет деления до 1000 м. Длина прицельной линии 363 мм при опущенном прицеле и всего 310 мм при поднятом прицеле. Длина карабина 945 мм. Вес 3000 г.

Затвор несколько совершеннее затвора 1886 года. Боевые выступы у образца 1890 г. при запертом затворе расположены в вертикальной, а не в горизонтальной плоскости, вследствие чего, как тогда полагали, получается меньший разброс пуль по горизонтали. Рукоятка опущена вниз, чтобы не была резко выступающей частью на оружии. Постановка на предохранительный взвод такая же, как и в образце 1886 г. Спуск с предохранителем.

Магазин серединный пачечный на 3 патрона. Устроен магазин по типу магазина германской винтовки образца 1888 г. Патроны при заряжании вставляют в магазин вместе с обоймой, которая по израсходовании патронов выпадает из магазина через нижнее окно. Обойма двусторонняя.

Ложа ореховая, шейка простая (не пистолетная). Кольца глухие, широкие и легкие, удерживаются на цевье пружинками. На тыльном кольце имеется сбоку ушко с круглым кольцом для ремня. Другая антабка для ремня укреплена под прикладом двумя шурупами, поворотная, пехотного типа. Шомпол находится в цевье сбоку, слева ложи. Средняя часть ложи скреплена против ствольной коробки двумя нагелями.

Штыка карабин не имеет.

Среди кавалерийских образцов того времени французский карабин был один из наиболее легких, портативных и удобных в пользовании карабинов. Заряжать карабин весьма удобно на всех аллюрах конницы, при быстрой езде оружие минимально беспокоит всадника, при всем этом карабин, несмотря на короткий и очень тонкий в дульной части ствол, дает удовлетворительную кучность боя.

К дефектам конструкции следует отнести:

1) плохой предохранитель, особенно ненадежный в кавалерии,

2) маложивучий, чувствительный к внешним повреждениям прицел,

3) прямой (невогнутый) спусковой крючок,

4) простая шейка ложи, между тем всаднику нередко приходится произвести выстрел «с одной руки» (левая рука управляет конем), в таких случаях пистолетная шейка ложи способствует наиболее прочному удержанию карабина и верному направлению его в цель;

5) истонченный в дульной части ствол также нежелателен в кавалерийском оружии, принимая во внимание случаи падения всадника с коня, урон оружия и т. п., когда ствол может быть поврежден и

6) кольцо вместо антабки — малопригодное приспособление для ремня, между тем нашими казаками все это было предусмотрено давно и устранено путем введения щелей в ложе вместо антабок1. Кроме русского оружия, на германском карабине Маузера образца 1888 г. так же не оставили прежнее заводное (пружинное, «ключевое») кольцо, хорошо испытанное на карабинах образца 1871 г. Вместо тыльной антабки, бывшей на образце 1871 года, карабин образца 1888 года имеет в прикладе щель для ремня, приспособление более рациональное, нежели на новейшем французском карабине.

Все же положительные качества французского карабина превалировали над отрицательными, и это оружие следует признать хорошим для своего времени.

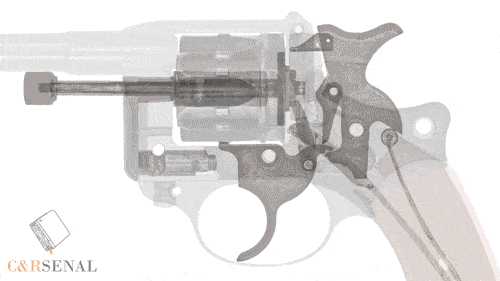

Револьвер Лебель обр. 1892 г.



Французский револьвер обр. 1892 г. по конструкции однотипен с револьвером системы Кольта, но откидывание барабана для заряжания и разряжания производится не влево, а вправо. Стопорение барабана осуществляется спусковым крючком и блокирующим приспособлением несколько другого устройства.

Особенностью этого револьвера является простота разборки. Для разборки необходимо отвинтить соединительный винт и повернуть левую стенку; после этого револьвер будет полностью открыт и легко может быть разобран в порядке, аналогичном при разборке револьвера Кольта.

Кроме того, револьвер имел «дверцу Абади» для поочередного заряжания патронов. По данным А.Б. Жука, одновременная экстракция гильз при откинутом барабане присутствовала, но введение патронов в каморы барабана осуществлялось поочередно (как у револьверов Нагана).

Револьвер находился на вооружении французской армии наряду со старыми французскими револьверами обр. 1873-1874 гг.

Конструкция, в целом, довольно совершенна для своего времени, однако не совсем понятны идеи, которыми руководствовались оружейники при решении вопроса презаряжания. Один калибр с винтовкой позволял использовать в револьверном производстве бракованные стволы винтовок, однако калибр не вполне обеспечивал достаточное останавливающее действие. Проблема схожа с проблемой револьверов Нагана в России, куда был заложен тот же принцип единого калибра.

Пистолеты типа Руби

Пистолеты типа Руби — самозарядные пистолеты, известные прежде всего как личное оружие Французской армии во время Первой мировой войны, под названием Pistolet Automatique de 7 millim.65 genre «Ruby». Являясь подражанием пистолетам Джона Браунинга, они производились более чем 50 испанскими фирмами, но главным образом фирмой Gabilondo y Urresti.

Пистолеты типа Руби имели интуитивно понятные органы управления, легко разбирались и быстро осваивались даже новичками. Небольшие размеры и приличная ёмкость магазина делали его популярным «резервным» оружием для условий траншейной войны, особенно для связистов, санитаров, пулемётчиков, танкистов, миномётчиков и солдат второй линии. Сравнительно слабый патрон давал небольшую отдачу, позволявшую лучше контролировать оружие и вести прицельную стрельбу.

С другой стороны, пуля используемого патрона имела небольшое останавливающее действие, что и было основным недостатком пистолета. У ранних моделей из-за сильно выступающего рычажка предохранителя, могло произойти (в тесной кобуре) самопроизвольное выключение предохранителя.

В последующем пистолеты Руби стали печально известны из-за невзаимозаменяемости деталей, так как производители не придерживались единого стандарта, и зачастую также трудно определить, кто был производителем данного конкретного пистолета.

ВИНТОВКА СИСТЕМЫ МАУЗЕР 1898 Г.

В Германии принята на вооружение взамен винтовки образца 1888 г. винтовка фирмы «Маузер» образца 1898 г. того же калибра, что и предыдущий образец: 7,92 мм, под тот же патрон, но по своей конструкции новая винтовка гораздо совершеннее винтовки предыдущего образца.

Ствол длиной 745 мм. Нарезов 4, ход правый, шаг 240 мм. Прицел секторный своеобразного устройства: хомутик ходит в продольных пазах прицельной колодки, щиток массивный с кривыми пазами; прорезь для всех расстояний одна, деления на дистанцию до 2000 м. Прицел очень прочный, но имеет части, значительно возвышающиеся над стволом, тяжеловатый, при изготовлении требует очень точного исполнения и поэтому дорог в производстве. Длина прицельной линии 642 мм. Длина винтовки 1250 мм. Вес винтовки 4100 г.

Патрон в прежней гильзе без закраины. Тупоконечная пуля весит 14,7 г, заряд бездымного пороха — 2,65 г, патрон весит 27,9 г, поперечная нагрузка пули 30 г/см2, начальная скорость пули — 640 м/сек. С 1906 года принят остроконечный патрон, пуля которого весит 10 г, заряд — 3,2 г, патрон — 23,75 г, поперечная нагрузка пули 20,4 г/см2. Начальная скорость пули 900 м/сек., в 25 метрах — 860 м/сек. Баллистические свойства винтовки очень хорошие. Затвор скользящий с поворотом, такой же, как в винтовке Маузер образца 1893-1895 гг., значительно изменен лишь курок, зато облегчена разборка. Предохранитель прежний флажковый. Спуск с предупреждением.

Магазин шахматный на 5 патронов, точно такой же, как в Маузерах, начиная с образца 1893 г. Заряжание производят из пятипатронной пластинчатой обоймы, известной до 1893 г. и служащей по настоящее время во многих государствах. Заряжание однако удобнее, чем в образце 1893 г., потому что в левой стенке ствольной коробки устроена большая выемка для пальца; при закрывании затвора обойма выбрасывается из пазов затвором.

Ложа из орехового или букового дерева, шейка ложи пистолетной формы. Ствольная коробка притянута к магазинной двумя винтами: хвостовым и упора, с контрвинтом для воспрепятствования самоотворачивания винтов. Нагель квадратного сечения. Цевье скреплено со стволом двумя глухими кольцами. Плотно пригнанный наконечник оканчивается штырем, к которому примыкает штык; непосредственно к стволу штык не примыкает.

Винтовка пристреляна без штыка; носят штык отдельно от винтовки в кожаной ножне. На стволе прочная деревянная ствольная накладка. При винтовке имеется полушомпол, ввинчиваемый в упор. Антабки для ремня — тыльная под прикладом, передняя — у тыльного кольца.

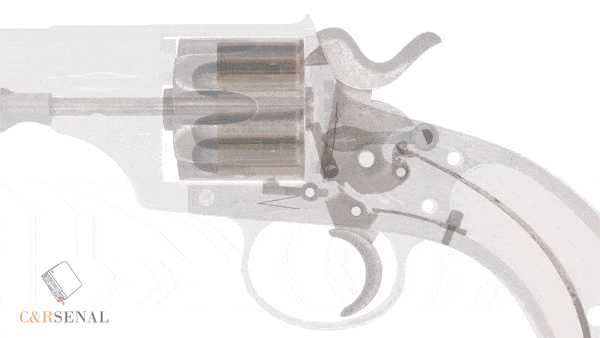

Reichsrevolver M-1879 (Рейхсревольвер М1879 и М1883)

Как видно, германская винтовка Маузер образца 1898 г. — длинное и тяжелое оружие с непортативным прицелом, с несовершенным штыком, сложным и непрактичным приспособлением для примыкания штыка не к стволу, а к цевью и с весьма сложным курком. Короткий шомпол почти не имеет практического применения.

Положительные качества: винтовка имеет очень хороший затвор с мощным надежным выбрасывателем, удобное быстрое заряжание и хорошие баллистические свойства. Но все же и в отношении баллистики данный Маузер хуже выпущенных прежде Маузеров меньших калибров.

Немецкий Reichsrevolver M-1879 был предназначен для вооружения армии. Револьвер состоял на вооружении Германской армии с 1880го года и до 1908 года, когда он был заменен на пистолет Parabellum P08. Во времена Первой мировой войны револьвер находился на вооружении тыловых частей Немецкой армии, также применялся на заключительном этапе Второй мировой войны, им были вооружены ополченцы Фольксштурма. Револьверный патрон калибром 10,6 мм находился в продаже до 1939 года.

Конструкция револьвера изначально разрабатывалась простой и массивной, пригодной для массового производства. Производили Reichsrevolver практически все немецкие оружейные фирмы. Ударно-спусковой механизм позволяет стрельбу только с ручным взводом курка. Рамка револьвера не разъемная. Барабан имеет шесть камор, заряжание и удаление стрелянных гильз производилось через специальную дверцу позади барабана на правой стороне оружия. На левой стороне расположен рычажковый предохранитель. Прицел открытый, состоит из не регулируемых целика и мушки.

Позже, в 1883 году, появилась короткоствольная версия револьвера, со стволом длинной 126 мм. Новая версия получила официальное название Reichsrevolver M-1883. Не официально они назывались «кавалеристская» и «пехотная офицерская» соответственно.

Walther Modell 4

Walther Modell 4 — самозарядный пистолет, работа автоматики которого основана на использовании энергии отдачи свободного затвора. Ударно-спусковой механизм куркового типа, с внутренним расположением курка. Выбрасыватель и окно для извлечения гильз располагается с левой стороны затвора. Для разборки оружия в передней части затвора установлена втулка, которая фиксируется специальным рычагом, расположенным справа, в нижней части затвора или имеет байонетное крепление. Прицельные приспособления состоят из мушки, расположенной на передней втулке и целика на затворе. Ранние модели вместо целика имели прорезь в верхней части затвора.

Рычаг предохранителя размещен с левой стороны рамки в задней ее части.

Mauser C96

Военные пистолеты системы Маузера, появившиеся впервые в 1896 г., дали большой толчок развитию автоматического оружия и в настоящее время с незначительными конструктивными изменениями приняты на вооружение ряда стран. Пистолет системы Маузера обр. 1902 г. был модернизирован в 1908 г. и был принят на вооружение в Германии сначала под названием «Пистолет Маузер обр.1902 г.», а затем под названием «Пистолет Маузер обр. 1908 г.». При модернизации увеличена мощность пистолета и длина ствола, а также изменена конструкция прицела. Пистолеты Маузера обр. 1902—1908 гг. состояли на вооружении армий в Англии, Италии, Чехословакии и других странах.

Пистолет относится к образцам автоматического оружия с использованием отдачи ствола и затвора при коротком ходе ствола. Полный отход затвора после расцепления со стволом осуществляется за счет приобретенной скорости совместного движения и главным образом за счет остаточного давления пороховых газов. Запирание канала ствола осуществляется при помощи запирающей защелки (личинки), поворачивающейся в вертикальной плоскости.

Ударный механизм куркового типа с открытым положением курка. Боевая пружина смонтирована внутри рамки пистолета и выполняет одновременно функции ствольной возвратной пружины. Спусковой механизм позволяет вести только одиночный огонь.

Некоторые образцы пистолетов, сделанные по специальному заказу, имеют и непрерывный огонь.

Пистолет снабжен обыкновенным предохранителем от случайных выстрелов, могущим запирать курок во взведенном и спущенном положениях. В последнем случае предохранитель разъединяет курок от ударника и не позволяет последнему, несмотря на возможные толчки, действовать на ударник. Особенностью пистолета является постоянный магазин, сделанный за одно целое с рамкой в виде магазинной коробки с шахматным расположением патронов. Имеются образцы пистолетов с емкостью магазинной коробки на 6, 10 и 20 патронов, причем в последнем случае к магазинной коробке пристегивается дополнительно магазин. Заряжание пистолета производится из обойм на 10 патронов. Наличие патрона в патроннике можно определить по приподнятому положению выбрасывателя, видному сверху.

Экстракция стреляной гильзы производится пружинным выбрасывателем, укрепленным сверху на затворе. Отражение гильзы производится вверх при помощи выступа рамки (отражателя).

Прицел секторного типа с насечкой до 1000 м. Пистолет помещается и носится в специальной деревянной кобуре. Последняя может быть использована в качестве приклада. Для стрельбы из пистолета используются 7,63-мм калибра патроны Маузера бутылочной формы и 9 мм патроны Браунинга. Пистолет обр. 1902 г. имеет несколько меньшую длину ствола, а следовательно, и меньшую начальную скорость.

ПИСТОЛЕТ МАУЗЕР обр. 1914 г.

Характерной особенностью конструкции было использование бойка в качестве отражателя стреляной гильзы, а также то, что магазин был рассчитан на девять патронов вместо обычных для карманных пистолетов шести патронов. Выброс стреляных гильз производился вправо-вверх. Прицельные приспособления состояли из мушки на стволе и постоянного прицела на кожухе-затворе. По данным военных, пуля карманного «Маузера» с семнадцати метров пробивала пять дюймовых сосновых досок (пуля «Нагана» — лишь три), при стрельбе с расстояния в двадцать метров радиус лучшей половины попаданий составлял 22 сантиметра (у «Браунинга» 1906 года — 26 сантиметров). По сравнению с другими образцами этого типа, «Маузер» был крупнее, однако удобство и высокая надёжность сделали его весьма популярным. Нельзя не отметить и своеобразное изящество этого оружия. В России его именовали «Маузер номер один», в отличие от «Маузера номер два» — того самого пистолета-карабина.

К началу первой мировой войны многие офицеры, чиновники и частные лица приобрели «Маузер номер один» в личное пользование. Фирма «Ваффенфабрик Маузер А.Г.» в Оберндорфе не могла жаловаться на малые заказы, хотя и не преуспела на русском рынке так, как бельгийская «Фабрик Насьональ» с ее «Браунингами».

Всего немцы в 1910-1913 годах выпустили около 60 тысяч пистолетов этой модели. Пистолеты поздних выпусков имели ряд отличий: был переделан разобщитель спускового механизма; расширен выбрасыватель; боковая крышка рамки лишилась запирающего рычага и на рамке удерживалась кожухом-затвором, изменено было и рифление на нём. Пистолет стал тяжелее на 50 граммов. Модификация 1914 года зримо отличалась только пружинной защёлкой стержня-стопора ствола. В том же, 1914 году, начался выпуск 7,65-мм модели карманного пистолета той же схемы под патрон 7,65 «ауто» (7,65×17). Кроме калибра, отличием этой модели, разработанной еще в 1913 году, было некоторое утолщение («горб») задней части кожуха-затвора. Около ста тысяч таких пистолетов закупила в 1916-1918 годах кайзеровская армия для вооружения офицеров, поэтому 7,65-мм «Маузеры» 1914 года среди трофеев попадались, пожалуй, чаще 6,35-мм модели 1910/14 года. Модель 1914 года выпускалась в ходе войны также под 9-мм патрон «парабеллум» (9×19) и с секторным прицелом — вариант, оказавшийся не слишком удачным.

Самозарядный пистолет Бехолла и его варианты (Beholla, Stenda, Menta, Leonhardt)

Пистолет «Бехолла» выпускался в период с 1915 года и до 1918 года для Германской армии, всего было выпущено около 45 000 пистолетов. Производством занималась компания «Беккер и Холландер» в Зуле, по названию которой пистолет получил свое название (Becker & Hollander). Позже компания была переименована в Stenda Werke и пистолет получил название «Stenda». Другие немецкие оружейные фирмы также производили этот пистолет, известны копии под названиями Menz, Menta, Leonhardt. Варианты Мента и Менц кроме калибра 7,65 мм также производился под патроны калибра 6,35 Браунинг, чего не было у оригинальных Бехолла и Стенда.

Конструкция пистолета «Бехолла» и его вариантов простая и надежная, что собственно и нужно для военного пистолета. Автоматика перезарядки работает за счет свободного хода кожуха — затвора. Канал ствола при выстреле подпирается возвратной пружиной, расположенной под стволом. Ударно — спусковой механизм ударникового типа. Флажок механического предохранителя расположен за рукояткой пистолета, на левой стороне. Прицел не регулируемый.

Пистолет «F. L. Selbstlader»

Пистолет «F. L. Selbstlader» был вполне обыкновенным оружием калибра 7,65 мм со свободным затвором. Единственной его любопытной особенностью был затвор, выполненный отдельным от кожуха узлом. Ствол крепился к рамке на резьбе, а возвратная пружина помещалась в верхней части кожуха, удерживаясь над казенной частью ствола с помощью неподвижного фиксатора. Затвор двигался в пазах рамки, вырез в правой боковине которой образовывал довольно большое окно для выбрасывания гильз, из-за чего затвор не обладал достаточным упором. Сцепление затвора с кожухом обеспечивалось хомутиком, прикрепленным к кожуху на шарнире и соединяющимся с затвором при помощи выступов и большого винта на торце последнего. Именно эта особенность конструкции и послужила основанием для регистрации патентной заявки на изобретение.

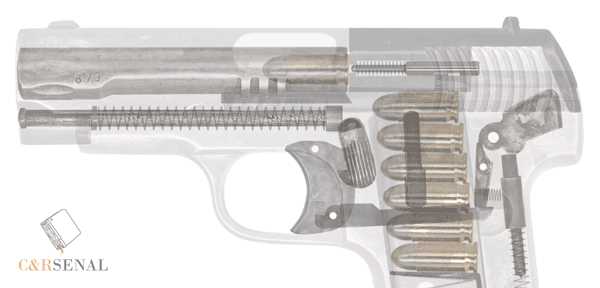

FN Browning M.1900 (Браунинг образца 1900 г., Браунинг № 1)

Автоматика пистолета работает по принципу отдачи свободного затвора. Затвор-кожух состоит из собственно затвора и кожуха, то есть двух отдельных деталей, которые соединялись при помощи двух винтов. Ударно-спусковой механизм — ударникового типа. Ствол жестко закреплен в раме. Возвратная пружина, расположенная над стволом, одновременно является и боевой. При не взведённом ударнике рычаг, связывающий пружину с ударником, приподнят и перекрывает линию прицела. Магазин ёмкостью 7 патронов коробчатый, однорядный, отъемный, расположен в рукоятке и удерживается при помощи защёлки внизу рукоятки. На левой стороне рамы расположен рычаг флажкового предохранителя.

Прицельные приспособления открытые, нерегулируемые. Окно выброса гильз сделано справа в рамке пистолета, а не в кожухе-затворе, как у других конструкций Браунинга. Выпускалось два варианта этого пистолета, длиной 182 и 164 мм, но широкое распространение получили пистолеты длиной 164 мм, со стволом длиной 102 мм.

После выпуска первой серии в 10 000 единиц (длиной 164 мм) к пистолету, с левой стороны внизу рукоятки, добавили антабку, предназначенную для страховочного шнура.

Винтовка Ross Mark III

Винтовки системы Ross имеют продольно скользящий затвор с прямым движением рукоятки. Запирание ствола осуществляется отдельной боевой личинкой при ее повороте. В зависимости от модификации, личинка могла иметь либо два массивных боевых упора, либо упоры в виде прерывистой многозаходной резьбы. Вращение личинки при продольном движении затвор осуществлялось при взаимодействии соответствующих спиральных пазов и выступов на внутренней поверхности канала в теле затвора и на личинке. Питание патронами осуществлялось из неотъемных коробчатых магазинов емкостью 5 патронов, снаряжавшихся сверху при открытом затворе. Винтовки Ross Mark I и Ross Mark II имели магазины системы Harris, в которых патроны помещались в шахматном порядке в два ряда. Снаряжение магазина осуществлялось отдельными патронами. Для ускорения заряжания стрелок мог сперва опустить подаватель магазина, сжав его пружину нажатием на клавишу, расположенную справа на цевье, позади прицела. После этого второй рукой стрелок просто высыпал пять патронов в коробку магазина и отпускал клавишу подавателя. На винтовках Ross Mark III конструкция магазина изменилась — он стал однорядным, выступающим снизу из ложи, снаряжаемым из обычных пластинчатых обойм от винтовок Lee-Enfield либо по одному патрону. Все военные варианты винтовок Ross также имели отсечку магазина, при включении превращавшие винтовку в однозарядную. Прицельные приспособления на винтовках Mark I и Mark II открытые, с регулируемым по дальности целиком с U-образной прорезью, расположенным на стволе; на винтовках Mark III целик диоптрический, расположен в задней части ствольной коробки. Мушка на всех вариантах имеет кольцевой намушник.

Система Росс считалась одной из лучших среди систем того времени с затвором прямого движения. Явные преимущества: очень прочное запирание поршневой системы, легкий ход, малошумность при заряжании, большая живучесть и небольшой вес винтовки.

Недостатки конструкции: 1) неудобство разборки и сборки затвора, 2) слишком малый неудобный в пользовании флажок предохранителя и 3) дороговизна изготовления системы.

Подтвердился также еще один крупный недостаток затвора. В некоторых экземплярах винтовок возможна неправильная сборка затвора, вследствие этого при закрывании затвора боевая личинка не поворачивается, не запирает ствол, и при выстреле затвор вырывается из ствольной коробки, раня стрелка. Во избежание этого следует наблюдать, чтобы при установке затвора в винтовку боевая личинка была оттянута вперед, тогда при закрывании затвора она должна повернуться. Следует отметить, что большинство винтовок не позволяет ставить затвор неправильно установленной боевой личинкой.

Слухи о непонятном вырывании затвора Росса циркулировали в иностранной печати давно, однако оружейная компания «Росс в Квебеке» упорно отрицала эту возможность. Только в 1930 году оружейный конструктор и охотник М. Н. Блюм, случайно исследуя систему, установил вышеуказанную причину вырывания затвора Росса. Этот факт был тогда же опубликован в охотничьей печати с приложением фотоснимка неправильно собранного затвора.

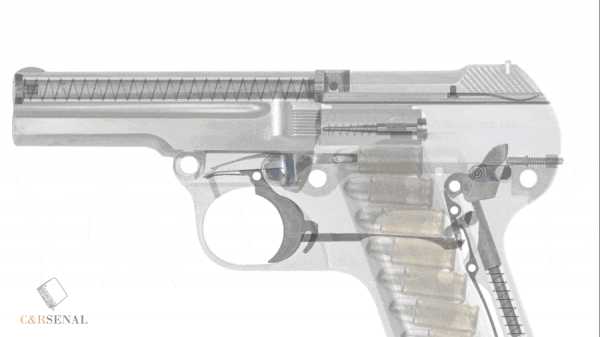

Steyr-Pieper M1909

Конструкция Steyr-Pieper M1909 полностью аналогична конструкции Steyr-Pieper M1908. Разница между пистолетами состоит в том, что модель 1909 года была создана под патрон меньшего калибра — 6,35×15,5 Browning (.25 ACP), а размеры его были значительно меньше своего «старшего брата».

Автоматика пистолета работает за счет свободного хода затвора. Затвор доходит только до середины длины пистолета.

Передняя часть пистолета состоит из блока, где сверху находится возвратная пружина, а снизу в нем расположен ствол. Возвратная пружина соединяется с затвором штангой с зацепом.

futuraptor.com

Лучшие автоматические винтовки и пулеметы Первой мировой войны

Великие войны ведутся людьми – это незыблемое правило было хорошо известно каждому солдату, мечтавшему прославиться и добиться с помощью своей доблести высоких чинов и рангов. Ближе к началу XX века правилу этому пришлось изменить, солдаты боле не встречались лицом к лицу на поле брани, они получили в руки современные винтовки и пулеметы и получили возможность уничтожать друг друга на расстоянии.

Самой знаменитой винтовкой того времени являлась «Ли-Энфилд III», стоявшая на вооружении солдат британской армии. Длина винтовки составляла всего 1.13 метров, калибр пуль 303 – 7.7 миллиметров, скорость полета — 671 метр в секунду, вес чуть менее 4 килограммов. Магазин винтовки состоял из 10 патронов, что позволяло опытному стрелку выпускать примерно 15 пуль в минуту с перезарядкой. У каждого солдата за спиной и вокруг пояса было закреплено не менее 10 патронташей, позже для ношения патронов применялись специальные рюкзаки, входившие в стандартное обмундирование. Немецкие солдаты были в ужасе от эффективности подобного вооружения, в первые дни войны англичане, вооруженные данной винтовкой, имели значительное преимущество перед всеми остальными.

Ли-Энфилд III

Помимо винтовок, на вооружении каждой из воюющих армий имелись мощные и современные по тому времени пулеметы. Британская армия пользовалась, как и положено ей, самым лучшим и мощным пулеметом начала века — пулеметом Виккерса, скорострельность которого равнялась 550 выстрелам в минуту. Удобство его применения заключалось в том, что использовать для него можно было вполне обычные пули 303 калибра, применяемые в описанной выше винтовке. Впервые на вооружение Винккерс поступил за 2 года до начала войны в 1912 году, но достаточно быстро приобрел невиданную славу, как среди самих англичан, так и у немцев, итальянцев и русских.

В то же время у первой по численности солдат армии Европы – русской такого удобного и безопасного вооружения не было, русская пехота использовала уже устаревшую винтовку Мосина-Нагана, принятую на вооружение еще в 1891 году. Обойма винтовки вмещала всего 5 патронов, калибром 7.62 миллиметров, и это при длине ствола 1.29 метра и весе свыше 4 килограмм. Скорость пули была недостаточной, что не позволяло солдатам стрелять на дальние расстояния, кроме того, выстрелу значительно мешал съемный штык-нож, который по уставу солдат был обязан в боевых условиях носить постоянно. Длина ножа при этом составляла чуть более полуметра.

Тем не менее, русская винтовка худшей не была, на первом месте по малоэффективности и неспособности нанести значительный ущерб противнику была итальянская винтовка «Манлихер-Каркано», также сконструированная в 1891 году. Несмотря на то, что винтовка была автоматической, она имела несколько меньший калибр пуль – всего в 6.5 миллиметров, и магазин, рассчитанный на 6 патронов. Итальянская винтовка считалась, прежде всего из-за своего небольшого калибра, худшей в мире, положение спасало разве что большое количество стоявших на вооружении итальянской армии пулеметов, причем  практически все они были иностранного производства. Так, самыми популярными у итальянских солдат были пулеметы Кольта, Шварцлозе, Сент-Этьена и Максима, имелся и свой собственный пулемет – Ревеля, впрочем, большим доверием не пользовавшийся.

Лучшим и самым безопасным оружием Первой мировой считалась американская винтовка «Спрингфилд» образца 1903 года. Выстрел из винтовки производился специальными 7.5 – миллиметровыми пулями «Шпицер».

Винтовка «Спрингфилд»

Также американские солдаты пользовались усовершенствованной английской винтовкой «Ли-Энфилд», названной американским длинноствольным карабином 1917, или «Спрингфилд 1917».

В начале войны на вооружении американской армии пулеметов не было, но с появлением такой необходимости они были изобретены. Солдаты получили в распоряжение ручной пулемет Шоша, разработанный Шошем, Шуттером и Риберолем и сконструированный на заводах Путо. Стрелять из такого пулемета можно было только патронами в 8 миллиметров, такими же, какие применялись во французской винтовке Лебеля, потому данную винтовку можно считать прототипом американского пулемета, использовавшегося весьма успешно американцами и их союзниками.

В то же время на вооружении армии Румынии стояла винтовка «Манлихер» 1893 года производства, имевшая калибр патронов в 6.5 миллиметров и количество в обойме не более 5 и бывшая, как было сказано выше, не лучшей моделью винтовки. Эту же винтовку, но модели 1895 года использовали и австрийцы, в совокупности с пулеметами «Шварцлозе». Германия и ее союзники по Первой мировой войне использовали винтовку типа «Маузер», сконструированную в 1898 году и бывшую полностью автоматическим оружием, рассчитанным на 5 патронов типа «Шпицгешос» калибра 7.92 милиметра. Длина «Маузера» составляла 1.37 метра, вес вместе с патронами – 4.42 килограмма, выстрел можно было провести с расстояния 800 метров.

На вооружении немецкой армии стояли также и пулеметы «Максим», признанные лучшим оружием своего времени, обладающим наибольшей, с точки зрения военных, способностью к разрушению. В армию «Максимы» поступили в 1899 году, они могли производить в минуту до 450 выстрелов на расстоянии 1500 метров, патронами в 7.92 миллиметра. В 1915 году «Максим» был заметно реконструирован, облегчен и оснащен прикладом и барабанной обоймой, позволявшей использовать его как ручной.

Пулемет Максим

В принципе, однозначно сказать, какой именно конкретный вид вооружения использовался той или иной стороной нельзя, поскольку трофейные винтовки и пулеметы ввиду нехватки вооружения быстро становились частью амуниции противника, переделывались, переоснащались и даже усовершенствовались. Через руки одного солдата за всю войну проходило не менее 5-6 винтовок и столько же пулеметов, начиная с худших и до самых эффективных моделей, имевшихся только у Германии, Франции, Соединенных Штатов и Франции.

histerl.ru

Винтовки Первой мировой войны | Армейский вестник

В годы Первой мировой войны именно винтовка с перезаряжанием от руки являлась важнейшим оружием пехоты. От качества, надежности и технологичности этого оружия, в первую очередь, зависели и объемы выпуска данного вида оружия предприятиями воюющих стран, и также потери, которые с его помощью наносились пехоте противника.

Австро-Венгрия

Была главным союзником Германии против Антанты, и имела на вооружении своей армии винтовку, сконструированную Фердинандом фон Манлихером, модели 1895 года, калибра 8-мм (патрон 8×50 мм М93 (М95). Главной особенностью ее был продольно скользящий затвор, который закрывался и открывался без поворота рукоятки. Такое устройство повышало ее скорострельность, однако же имело и тот недостаток, что было более чувствительно к попаданию грязи.

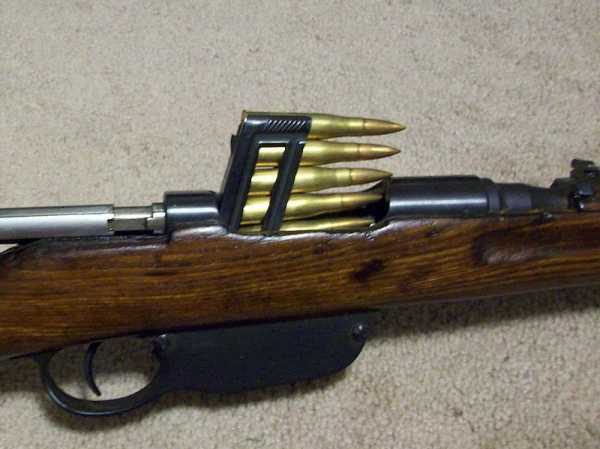

Заряжалась она пятью патронами в пачке, которую вместе с ними вставляли в магазин коробчатой формы, и которая выпадала из него после их отстрела. Благодаря этим особенностям конструкции она опережала все остальные винтовки участников «Великой войны» по своей скорострельности. К тому же пуля ее также имела хорошее останавливающее действие. Не очень длинная и не слишком короткая, эта винтовка была среди всех остальных винтовок еще и самой легкой и потому меньше утомляла стрелка.

Эту же систему приняли на вооружение в армии Болгарии, а вслед за ней в Греции и Югославии. Даже армия цинского Китая и та была вооружена винтовками конструкции Манлихера, правда более ранним образцом 1886 года, который стрелял патронами, снаряженными дымным порохом! Имел их на своем вооружении и Чехословацкий корпус на территории России, состоявший из военнопленных, изъявивших желание сражаться в составе русской армии против австро-германских войск.

Винтовка Манлихера обр. 1895 г.

Главное, чем эта винтовка не понравилась военным специалистам российской императорской армии – это довольно большое окно, имевшееся в ствольной коробке в нижней пластине магазина, через который, как они считали, в него должна была бы набиваться пыль. На самом деле, благодаря ему, и мусор, и грязь, попадавшие внутрь магазина, также легко из него и выпадали, чего не наблюдалось у той же нашей «трехлинейки», в магазине которой нередко скапливалось так много грязи, что он переставал функционировать. Конечно, если оружие регулярно чистить, то этого бы не было, однако в боевых условиях ухаживать за оружием так, как это предписывалось уставом, удавалось далеко не всегда.

В 1916 году, при всех вышеназванных преимуществах, войска Австро-Венгрия все же отказались от винтовки Манлихера в пользу германской винтовки Маузера, более удобной для производства в тяжелых условиях военного времени. Считается, что в этом решении не последнюю роль сыграло и такое обстоятельство, как возможность унификации вооружения этих двух воюющих стран.

Винтовка Манлихера благодаря своим высоким боевым качествам считалась ценным и весьма престижным трофеем. Боеприпасы для трофейных манлихеровок серийно выпускал патронный завод в Петрограде так же, как и боеприпасы для многих других трофейных, а также иностранных систем, таких как Маузер и поставлявшихся в Россию японских винтовок Арисака. В годы Второй мировой войны в ходе битвы под Москвой эту винтовку использовали и та, и другая воевавшие стороны: их имели войска вермахта второго эшелона и части московского ополчения, которые вооружались устаревшим оружием разных иностранных марок.

Великобритания

В Великобритании в годы Первой мировой войны на вооружении армии находилась магазинная винтовка шотландца Джеймса Ли, производившаяся оружейным заводом в городе Энфильде, из-за чего она и назвалась «Ли-Энфильд». Полное ее название №1. Мк.I или SMLE – «короткая магазинная винтовка Ли-Энфильд» и она действительно была короче всех прочих винтовок стран-участниц Первой мировой войны, да так, что занимала промежуточное положение между винтовкой и карабином. Поэтому она точно также была не тяжелой и удобной в переноске, чему помогала и следующая особенность ее конструкции: цевье и ствольная накладка из древесины закрывали у нее весь ствол вплоть до дульного среза.

Затвор конструкции Ли открывался поворотом рукоятки, при этом она находилась у него в задней части, что для стрелка было самым удобным. Кроме этого, он обладал плавным ходом, из-за чего тренированные солдаты могли делать из нее 30 выстрелов в минуту, хотя стандартной скорострельностью все-таки считались 15. Определенную роль в этом играл и отделяющийся магазин на 10 патронов, то есть в два раза большей емкости, чем у остальных тогдашних винтовок и карабинов.

Интересно, что магазин у этой винтовки мог снаряжаться лишь примкнутым к оружию, а отсоединять его следовало только для чистки, обслуживания и ремонта. Однако можно было иметь при себе не один, а сразу несколько заранее заряженных магазинов и при необходимости быстро их менять!

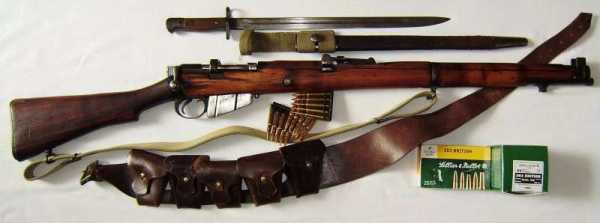

Винтовка Ли-Энфильд SMLE Mk.III

На ранних Ли-Энфильдах магазин даже крепился к ложе короткой цепочкой, чтобы его не снимали и не теряли. А снаряжали их при открытом затворе через верхнее окно в ствольной коробке, по одному патрону либо из двух обойм на 5 патронов в каждой. Единственным, можно сказать, заметным недостатком SMLE первых модификаций была слишком уж высокая трудоемкость изготовления.

С целью упрощения производства в 1916 году приняли более простой вариант винтовки SMLE Mk.III*, в котором от таких явно излишних и устаревших деталей, как отсечка магазина (позволявшая стрелять из нее как из однозарядной, заряжая патроны по одному) и отдельный прицел для ведения залпового огня, отказались. Винтовка SMLE Mk.III оставалась основным видом оружия английской армии и армий стран – членов Британского содружества (Австралии, Индии, Канады) до самого начала Второй Мировой войны.

Принятый к ней патрон 7,71х56 мм также обладал хорошими боевыми качествами, поэтому вряд ли стоит удивляться, что она с успехом прошла обе мировые войны и производилась еще и в послевоенные годы, в частности, до 1955 года в Австралии! А в целом про нее можно сказать, что эта винтовка была удачно выполнена как в техническом плане, так и с точки зрения требований эргономики. Считается, что она была выпущена в количестве 17 млн. экземпляров и эта весьма красноречивая цифра!

Германия

В качестве главного противника Антанты Германия не только долго готовилась к войне, но и постаралась вооружить свою армию первоклассным стрелковым оружием, и это ей удалось в полной мере.

Последовательно улучшая винтовку конструкции братьев Маузер, принятую на вооружение германской армии еще в 1888 году, конструкторы в итоге получили образец 1898 года «Gewehr 1898» под бесфланцевый патрон калибра 7,92-мм.

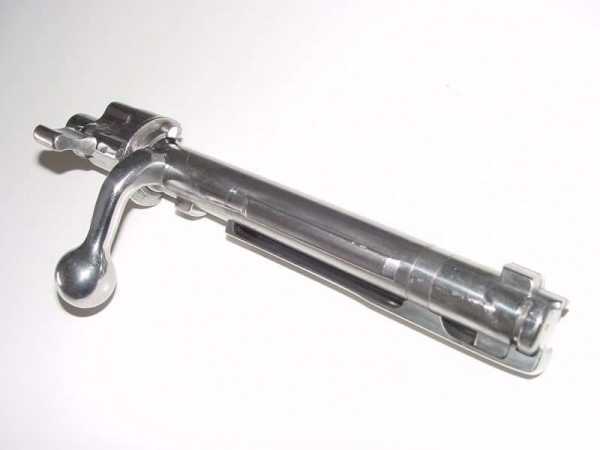

Продольно-скользящий затвор винтовки Маузер.

У винтовки была пистолетная шейка приклада, весьма удобная для ведения меткой стрельбы, магазин для пяти патронов, который не выступал за габарит ложи (что делало ее также удобной в переноске) и затвор с рукояткой перезаряжания в задней части, что давало возможность стрелку не отрывать ее от плеча. Он характеризовался как надежное и неприхотливое оружие, с хорошей меткостью. Поэтому ее предпочли многие армии мира, а в Испании производили серийно. В результате объемы производства винтовок этой системы оказались так велики, что она разошлась очень широко, и попала в Китай и даже в Коста-Рику.

В германской армии в ограниченном количестве использовались также автоматические винтовки мексиканского генерала Мануэля Мондрагона, производившиеся для мексиканской армии в Швейцарии, но попавшие в итоге в Германию, где их главным образом использовали авиаторы.

Италия

Итальянская пехота периода Первой мировой войны вооружалась винтовками Манлихера – Каркано, которая официально называлась Fucile modello 91. Эта винтовка была создана в одно время с русской трехлинейной винтовкой с 1890 по 1891 год. Интересно, что куда правильнее было бы назвать ее винтовкой Паравиччини – Каркано, поскольку сконструировал ее инженер Каркано из государственного арсенала в г. Тернии, а приняла ее на вооружение комиссия, которой руководил генерал Паравиччини.

Вместе с ней на вооружение поступили и новые патроны, имевшие калибр 6,5 мм (6.5х52), с гильзой без закраины и довольно длинной и относительно тупоконечной пулей в оболочке. А вот имя известного австрийского конструктора оружия Фердинанда фон Манлихера с этой винтовкой связано лишь тем, что в ней был использован магазин пачечного заряжания, похожий на манлихеровский, но сильно модифицированный.

Во всем остальном у винтовки Каркано с винтовкой Манлихера общего очень мало. Коробчатый магазин, неотъемный на шесть патронов в пачке, которая продолжает находиться в магазине до полного израсходования всех патронов. Как только последний патрон выстреливается, пачка через специальное окно падает из него вниз за счет силы тяжести.

Интересно, что пачка системы Каркано в отличие от пачки Манлихера не имеет ни «верха», ни «низа» и поэтому ее можно вставлять в магазин с любой стороны. Итальянцам винтовка понравилась, и они прошли с ней также обе мировые войны, как и мы с нашей трехлинейкой. Калибр винтовки был меньше, по сравнению с другими винтовками, поэтому итальянский солдат имел возможность носить с собой больше патронов и сделать больше выстрелов. Магазин ее тоже содержал не пять, а шесть патронов, что опять-таки являлось преимуществом для итальянских стрелков.

Правда, ее затвор, имевший прямой ход без поворота рукоятки, имел тот же недостаток, что и затвор Манлихера – то есть обладал высокой чувствительностью к загрязнению и требовал поэтому постоянного ухода. Штык к ней полагался клинковой, однако в итальянской армии широкое распространение получили карабины с откидным, неотъемным игольчатым штыком, закрепленным у дульного среза ствола. Эксперты считают, что итальянский 6,5-мм патрон оказался слишком маломощным, а винтовка излишне сложной, но не слишком эффективной. В целом ее причисляют к разряду довольно посредственных образцов, хотя самим итальянцам она нравилась.

Россия

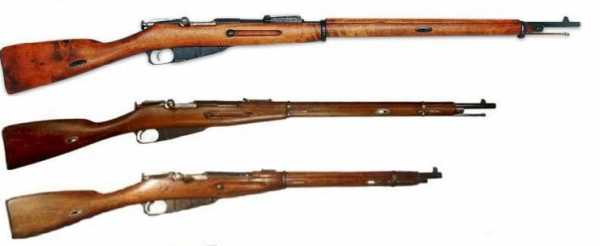

Поскольку про трёхлинейную винтовку уже много рассказывалось, есть смысл рассказать о тех образцах, что находились на вооружении кроме нее. Так как в годы Первой мировой войны промышленность России не справлялась с выпуском трехлинейных винтовок в требуемом количестве, в армии использовались многочисленные трофейные образцы, а также винтовки Бердана №2 образца 1870 года, взятые со складов и стрелявшие патронами с дымным порохом.

Недостаток винтовок восполнялся за счет иностранных заказов. Так, у Японии были закуплены винтовки Арисака 1897 и 1905 гг., а у американских фирм Вестингауз и Ремингтон закуплены винтовки-трехлинейки. А вот от фирмы Винчестер были получены винтовки собственной конструкции образца 1895 г. под русский 7,62-мм патрон, с продольно-скользящим затвором, который открывался и закрывался при помощи рычага, который составлял одну деталь со спусковой скобой – то есть знаменитой «скобой Генри». Главным недостатком являлся большой ход рычага вниз, из-за чего перезаряжать винтовку в лежачем положении было очень неудобно. Например, откинув рычаг вниз, нужно было вставить в пазы затвора обойму и зарядить магазин, но все это время рычаг находился в нижнем положении!

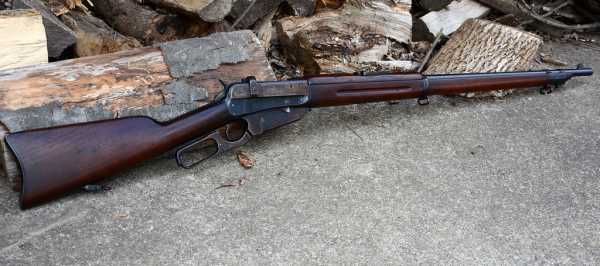

Винчестер обр. 1895 г.

Тут нужно отметить, что в оружии любая мелочь имеет значение. Так, например, масса пачки для патронов – 17,5 граммов, а вот масса пластинчатой обоймы для нашей винтовки – всего лишь 6,5 граммов. Но это означает, что каждая сотня патронов при пачечном заряжании при производстве обладает лишней массой в 220 грамм. Но тысяча пачек это будет уже более двух килограммов качественной стали, которую нужно выплавить, затем обработать и затем доставить на позиции. То есть в масштабе армии это уже целые тонны стали!

Винчестер обр. 1895 г. в процессе заряжания стоя. Как видите, для отвода рычага вниз требовалось довольно-таки много места!

Румыния

Румыния являлась союзницей России, однако на вооружении ее пехоты находились австро-венгерские винтовки Манлихера образца 1892 и 1893 гг. Они имели затвор с поворотом рукоятки и два калибра: сначала 6,5-мм, а впоследствии 8-мм.

США

Переделав германский Маузер под калибр 7,62-мм, его стали выпускать также и в США под обозначением «Спрингфилд» М1903, а клинковой штык был взят от более ранней американской винтовки Крага-Йоргенсена М1896 г. Отмечается, что в руках подготовленного стрелка эту винтовку отличали высокие показатели меткой стрельбы.

Своим собственным образцом, поступившим на вооружение в 1918 году, стала автоматическая винтовка конструкции Джона Мозеса Браунинга BAR, произведенная в количестве более 100 тыс. экземпляров. Это была тяжелая автоматическая винтовка, имевшая сменный магазин емкостью 20 патронов, позднее переделанная в ручной пулемет.

Турция

Турция являлась членом Четверного союза и неудивительно, что на вооружении находился германский Маузер М1890, вот только калибр этой винтовки был другой, а именно – 7,65-мм, а сам патрон на 6 мм короче немецкого. Маузер 1893 года ничем, кроме калибра, не отличался от испанского образца. Наконец, модель винтовки Маузера М1903 имела от базового образца отличия только в отдельных деталях.

Франция

Что касается Франции, то именно ей принадлежит первенство в области вооружения винтовкой под патроны, снаряженные бездымным порохом – винтовкой Лебеля обр. 1886 года. Патрон нового калибра 8-мм под этот принципиально новый порох создали, взяв за основу гильзу 11-мм старого патрона для винтовки Гра, а цельнотомпаковую пулю разработал полковник Николя Лебель, являвшийся тогда начальником французской стрелковой школы.

Ну а саму винтовку разрабатывала комиссия под руководством генерала Трамона, при этом решающую роль в ее создании довелось сыграть полковникам Бонне, Гра и оружейнику Вердин. Но все равно, будучи коллективным детищем, неофициальное свое название «Fusil Lebel» новая винтовка получила все же по имени того же полковника Лебеля, который придумал к ней пулю и руководил ее испытаниями в войсках.

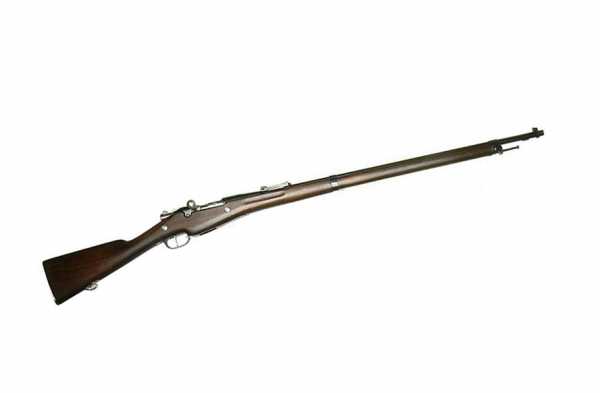

Первая «бездымная» винтовка «Fusil Lebel».

Главной особенностью новой винтовки стал трубчатый подствольный магазин, приводимый в действие при движении затвора, вот только заряжать его нужно было по одному патрону, поэтому скорострельность ее была ниже, чем у винтовок других стран-участниц Первой мировой войны. Винтовка была к тому же очень длинной и поэтому дальнобойной, а еще она комплектовалась очень длинным штыком с Т-образным профилем клинка и латунной рукояткой, из-за чего она была очень неудобна для солдат в окопах.

В 1889 году ее модернизировали, но в целом лучше после этого она не стала. Правда, в отдельных случаях цели из нее можно было поразить на расстоянии в 2000 м, так что курды – которые в горных условиях вынуждены были стрелять издалека (в особенности по горным баранам!), давали за один Лебель несколько английских десятизарядных винтовок! Но устаревший магазин, неудобное заряжание и опасность накола капсюлей остриями пуль, расположенных в этом магазине одна за другой, стали причиной, по которой французы в ходе войны просто вынуждены были искать ей замену. И нашли, хотя немало таких винтовок оставалось в их армии даже в годы Второй мировой войны!

Новая винтовка, известная как винтовка Бертье обр. 1907 г., первоначально попала в колонии и, в первую очередь, в Индокитай, где прошла проверку боем. Главное ее отличие от винтовки Лебеля, при том, что и патроны у них, и калибр были одинаковыми, заключалось в наличии коробчатого магазина всего на три патрона. В 1915 году, когда старых винтовок в армии стало не хватать, выпуск винтовок Бертье был значительно увеличен, а сама она несколько усовершенствована, хотя и сохранила старый трехзарядный магазин.

Новое оружие получило название винтовки обр. 1907/15 г., причем во французской армии она использовалась вплоть до 1940 года. Вот только пятизарядный магазин она получила только в 1916 году. Поэтому французские военные могут по праву претендовать на звание «самых консервативных», хотя именно французская армия в Первой мировой войне опять же первой приняла на вооружение самозарядную автоматическую винтовку конструкции Рибейроля, Сюттэ и Шоша под обозначением RSC Mle.1917, а в войска их было поставлено более 80 тысяч штук. Что до винтовки Бертье, то ее производила в США также фирма Ремингтона, но поставлялась она только во Францию.

Япония

В Японии на вооружении находилась винтовка полковника Арисака образца 1905 года или «тип 38». По конструкции это был своеобразный гибрид винтовки Маузера с винтовкой Манлихера, в котором использовался патрон калибра 6,5-мм. Отдача его в силу этого была незначительной, что облегчало использование винтовки низкорослыми японскими солдатами. И, кстати, именно под японский патрон в России и были созданы первая автоматическая винтовка и первый автомат, поскольку мощность 7,62-мм отечественного патрона оказалась для этого оружия избыточной!

Винтовка Арисака обр. 1905 г.

Но с примкнутым клинковым штыком винтовка Арисака имела примерно такой же вес, как и наша трехлинейная. Но от клинкового штыка было больше пользы, чем от игольчатого, хотя верно и то, что колотые раны опаснее. Но зато без штыка она весила лишь три с половиной килограмма, в то время как российская была несколько тяжелее, а значит больше утомляла стрелка.

Патронов к японской винтовке тоже можно взять больше, но, самое главное, что было выяснено сразу же после русско-японской войны, пули японских 6,5-мм винтовочных патронов при прочих равных условиях наносили более тяжелые ранения, нежели русские 7,62-мм. Поскольку центр тяжести у японской пули смещен к торцу, попадая в живую ткань, она начинала кувыркаться, и наносила тяжелые рваные раны.

Таким образом, все винтовки Первой мировой войны позволительно разделить на две части: те, что, главным образом, предназначались для штыкового удара – французский Лебель и русская «трехлинейка» (имевшие для этого даже прямую шейку приклада, более удобную именно в штыковом бою), и те, для которых огневой бой был предпочтительнее – винтовки немцев, австрийцев, англичан и японцев (с полупистолетной формой шейки приклада и рукояткой перезаряжания в задней части).

В результате, последние имели определенное преимущество в скорострельности, а вооруженные ими солдаты выпускали в минуту больше пуль, чем их противники, и, в итоге, могли нанести им большие потери, хотя, с другой стороны, они были менее удобны в штыковом бою, в особенности, короткие винтовки англичан!

/Вячеслав Шпаковский, topwar.ru/

army-news.ru

Французское оружие Первой мировой — Русская планета

К началу Великой войны германское командование и офицерство не скрывали пренебрежительного отношения к французской армии, ассоциируя ее с «галльским петухом» — предполагалось, что она так же вспыльчива и криклива, а на деле слаба и пуглива. Но уже в первых сражениях французские солдаты подтвердили давнюю репутацию стойких и отважных бойцов, искренне готовых к самопожертвованию во имя родины. Их высокие боевые качества оказались тем ценнее, что воевать им пришлось на этот раз практически с наихудшим оружием из всего, имевшегося в арсеналах и союзников, и противников. Основное оружие французского солдата — 8-мм винтовка «Лебель-Бертье» — не шла ни в какое сравнение с немецким «Маузером М.98», по многим параметрам уступая и русской «трехлинейке», и японской «Арисаке Тип 38» и американской «Спрингфилд М.1903», а ручной пулемет «Шоша» многие вообще относили к разряду оружейных курьезов. Тем не менее, поскольку французские пехотинцы были обречены его использовать (хотя при первой возможности стремились заменить трофейным либо союзническим), именно оно в итоге стало «оружием победы» Великой войны, в которой французская армия, безусловно, сыграла решающую роль.

Дитя коллективного разума

История винтовки «Лебель — Бертье» может служить хорошей иллюстрацией той же галльской пылкости, страсти к не очень продуманным начинаниям, ни одно из которых не доводится до конца. Вначале французское военное ведомство приняло на вооружение однозарядную винтовку системы Базиля Гра (1874), затем эту винтовку спешно переделали в магазинную «Гра — Кропачек» (1878—1884). Однако не прошло и двух лет, как потребовалась следующая модернизация конструкции — под новый патрон с бездымным порохом. Так возникла принятая на вооружение винтовка Николя Лебеля, которую, в свою очередь, через 11 лет пришлось превращать в систему «Лебель — Бертье».

Винтовка модели Lebel M.1886/93. Фото: Imperial War Museums

Исходная модель для всех этих конструкций — однозарядная винтовка системы Гра с продольно-скользящим болтовым затвором — была исключительно хороша для своего времени. Ее отличали превосходные баллистические качества выстрела, простота затвора, не имевшего резьбовых соединений, надежность конструкции, удобство работы примкнутым штыком. В период 1878—1884 годов винтовку «Гра» снабдили трубчатым подствольным магазином на 8 патронов конструкции Альфреда Кропачека, не меняя при этом принципиально механизм затворной группы. Винтовка получила наименование «система Гра — Кропачек» и также считалась вполне удачной.

Однако разработка французским химиком Виелем нитроцеллюлозного (бездымного) пороха открыла перед стрелковым оружием новые горизонты. Бездымный порох создавал существенно большую энергетику выстрела, нежели дымный, меньше загрязнял нагаром ствол, обладал большей стойкостью при хранении и при резком перепаде температур в полевых условиях. Этот военно-технический прорыв вызвал быструю реакцию французского Генерального штаба.

Вскоре была образована техническая комиссия под руководством генерала Б. Трамона, которой поручалось создать на основе пехотной винтовки «Гра-Кропачек» новое ружье, под новый же, уменьшенного калибра патрон с бездымным порохом. Патрон калибра 8-мм (вместо прежнего для модели Базиля Гра 11-мм боеприпаса) разрабатывал начальник Парижской стрелковой школы, полковник Николя Лебель. Он же руководил войсковыми испытаниями вновь создаваемой винтовки, получившей неофициальное наименование «Fusil Lebel» — винтовка системы Лебеля.

Солдат с винтовкой «Лебель-Бертье». Фото: Imperial War Museums

По мнению всех оружейных экспертов, по тактико-техническим характеристикам она могла считаться устаревшей уже в момент принятия на вооружение. Надежный затвор системы Гра в модели Лебеля «модернизировали» в обратную сторону: теперь его невозможно было разобрать без отвертки — боевая личинка стала приворачиваться к стеблю специальным винтом. Простой, хотя и грубый предохранитель винтовки «Гра — Кропачека» в ударно-спусковом механизме «Fusil Lebel» вообще убрали: предполагалось, что солдаты будут переносить винтовку с заполненным магазином, но пустым патронником. Винтовку Лебеля при этом не избавили от самой архаичной особенности системы «Гра — Кропачек» — длинного подствольного магазина на 8 патронов, который изменял баланс ружья при опорожнении, при этом он медленно перезаряжался по одному патрону, требовал регулярной и основательной чистки.

После приема на вооружение в 1886 году винтовку Lebel Mle.1886 выпустили небольшой серией и несколько лет доводили «до ума». После «косметических» улучшений, начиная с 1893 года, это ружье передали в массовое производство и выпускали вплоть до 1920 года. Общий выпуск винтовок Лебеля составил около 2,5 млн штук.

Модернизация железнодорожника

Недостатки модели Lebel M.1886/93 проявились сразу, как только она попала в войска. Уже в 1887 году восстала французская кавалерия, командование которой заявило, что даже укороченная винтовка непригодна к эффективному применению, в первую очередь, из-за неудобства заряжания трубчатого магазина ружья всадником по одному патрону.

Непонятно, почему так вышло, но очередная модернизация ружья Лебеля была поручена инженеру-путейцу Алжирской железной дороги Эмилю Бертье. Основным тактико-техническим заданием стало, очевидно, изменение схемы перезарядки при сохранении конструктивных особенностей ствола и затворной группы модели Lebel M.1886/93. В результате не слишком сложных конструктивных решений, в 1890 году был принят на вооружение карабин для кавалерии с коротким стволом (450 мм). Армейскую сертификацию это ружье получило в 1892 году и стало именоваться Fusil Berthier M.1892.

Немецкие пленные под конвоем польского солдата на улице Варшавы. Солдаты вооружены винтовками Лебеля модель 1886 (Lebel Mle. 1886) со штыком 1886/15. Фото: waralbum.ru

От исходной модели Лебеля карабин Бертье отличала конструкция ружейной коробки с изменением перезарядки на пачечную систему, заимствованную у винтовки Маннлихера. Эмиль Бертье, правда, упростил (в лучшую сторону) патронную пачку Маннлихера, которая имела конструктивно различные «верх» и «низ» и могла досылаться только в одном положении. Пачка Бертье была симметричной и кавалерист, придержав лошадь и открыв затвор, мог одним движением дослать в магазин пачку на 3 патрона. Также карабин получил новую, цельную (как у русской «трехлинейки») деревянную ложу, новый прицел и длинную рукоятку затвора, изогнутую вниз. В период 1902—1907 годов на основе Fusil Berthier M.1892 было создано семейство облегченных винтовок для колониальных войск Франции, которые отличались только длиной ствола.

С началом Великой войны стало очевидно, что винтовка «Лебель М.1886/93» значительно проигрывает в скорости перезарядки и, соответственно, в скорострельности немецкому «Маузер М.98». В связи с этим французским Генштабом было принято решение о переводе производственных мощностей, занятых выпуском Fusil Lebel M.1886/93, на так называемый «сенегальский» вариант винтовки Бертье (модернизация 1907 года).

В начале 1915 года, опасаясь оружейного «голода», Франция разместила в США на мощностях фирмы «Ремингтон» заказ еще на 200 тысяч винтовок «Бертье М.1907/1915». Однако, поскольку острой нужды в них так и не возникло, заказ был выполнен лишь наполовину, и даже большая часть произведенных винтовок были распроданы в США и Канаде.

В 1916 году винтовка Бертье снова прошла модернизацию, на сей раз финальную. Ружье, имевшее и до этого характерный силуэт из-за «подбрюшья» впереди спускового курка, получило выступающий из него металлический неотъемный магазин. Облик винтовки был окончательно обезображен, но боевые качества улучшились — в магазине стала размещаться пачка не на 3, а на 5 патронов. Также был устранен главный недостаток пачечных магазинов — открытое снизу окно для извлечения пачки: магазин стал прикрываться автоматически открывающейся крышкой.

Собрание архаики

Винтовка «Лебель М.1886/93» и винтовка «Бертье М.1907/16» представляли собой, по сути, одну конструкцию, в которой от серии к серии производились изменения, не способные дать, по большому счету, кардинального улучшения. Своему главному противнику — немецкой винтовке Маузер М.98 — ружье «Лебель-Бертье» уступало по всему спектру характеристик, как боевых, так и эксплуатационных.

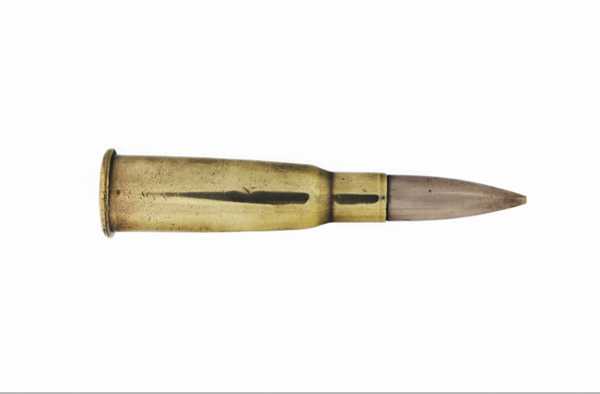

Рантовый патрон 8mm Lebel Mle 1886 N & 8 x 50R. Фото: Imperial War Museums

В последней версии 1916 года французская винтовка получила длиннейший ствол — 803 мм (против 600 мм у «Маузера»), что было уже явным анахронизмом. При штатном «открытом» прицеле это не давало преимуществ в дальности выстрела, но стесняло действия бойца в узком проеме траншеи. Архаичный секторный прицел французской винтовки легко деформировался. Предохранитель практически отсутствовал, его заменял так называемый предохранительный взвод бойка, деформировавший при спуске капсюль патрона. Предохранительная деревянная накладка на стволе была коротка — при интенсивной стрельбе боец мог обжечь пальцы о раскаленный ствол. Верхняя антабка на ложе винтовки (для крепления плечевого ремня-погона) вообще отсутствовала, ее заменяло так называемое погонное кольцо, находившееся почти посередине ружья, из-за чего носить Fusil Lebel на ремне было очень неудобно.

Затвор «Лебель — Бертье», как уже упоминалось, разобрать было невозможно без отвертки, но ее не было в «секретке» приклада — боец должен был носить отвертку в специальном отделении подсумка. Также не предусматривалось штатное (постоянное) крепление шомпола, и повзводное собрание этого необходимого инструмента полагалось перемещать в обозе. Одна из характерных деталей винтовки «Лебель-Бертье» смотрелась просто курьезно — специальный металлический «ус» сверху оружейной ложи был родом из «наполеоновских войн» и предназначался для составления ружей в «козлы» во время привала.

Выстрел из «Лебель — Бертье», хотя и не очень существенно, но уступал по ряду характеристик (дальности и настильности) «Маузеру М.98». Французское ружье, помимо прочего, «подводил» архаичный рантовый патрон, придававший 8-мм пуле начальную скорость чуть выше 700 м/с против 755 м/с у «Маузера» даже первых серий.

Небольшие партии «Лебель — Бертье» во время войны попали на Восточный фронт, но не пользовались успехом у русских солдат, которые при малейшей возможности старались от них избавиться. Русский экспедиционный корпус во Франции же в выборе модели пехотного оружия не имел альтернативы.

Курьезы инноваций

Ручной пулемет, а по французской классификации — автоматическая винтовка, системы Шоша (с ударением на последний слог) относится к тем немногим типам оружия, которые, в зависимости от точки зрения, можно назвать перспективной по замыслу инновацией или странным оружейным курьезом.

С позитивной точки зрения, ружье-пулемет «Шош», как классифицировали его в русской армии, — бесспорно смелая, хотя и неудачная попытка создать первую французскую штурмовую винтовку. Впоследствии эту идею в своем знаменитом «автомате» под современный 6,5-мм патрон успешно реализовал в России генерал В. Г. Федоров. Французы в этом деле оказались менее счастливы, во многом из-за архаичного рантового патрона (8 × 50-мм R Lebel) с конусовидной по форме гильзой.

Пулемёт «Шош» модели 1915 года (Chauchat C.S.R.G. Model 1915). Фото: Imperial War Museums

Критический же взгляд не увидит во французском ружье-пулемете вообще никаких достоинств. «Шоша» действительно оказался малоэффективным, с очень низким темпом стрельбы, неудобным и технически ненадежным. «Худший из худших» — такое определение можно подчас прочитать о нем в оружиеведческой литературе.

Пулемет «Шоша» начали разрабатывать также спонтанно, в качестве реакции на общемировую тенденцию по созданию систем автоматического оружия. За основу будущей автоматической винтовки (а французы создавали именно ее) была взята нигде более невостребованная и потенциально неудачная система пулемета австро-венгерского конструктора Рудольфа Фроммера, основывавшаяся на энергии отдачи ствола с длинным ходом. Для скорострельного оружия эта схема является самой нежелательной, поскольку приводит к повышенной вибрации. Тем не менее, французы остановили выбор на ней.

Новую систему создавал конструкторский триумвират: армейские инженеры Шоша и Сютте совместно с гендиректором машиностроительной фирмы «Гладиатор» (Usines Gladiator) Рибейролем. Уже к середине 1915 года ручной пулемет был испытан и принят на вооружение под обозначением Chauchat C. S. R. G. Model 1915, а фирма «Гладиатор» получила первый госзаказ.

Тактико-технические характеристики нового оружия оказались на уровне «ниже низшего». Пожалуй, единственным позитивным качеством «Шоша» был небольшой вес — не более 9,5 кг со снаряженным коробчатым магазином на 20 патронов и сошкой. Хотя и тут он не стал «чемпионом»: датский ручной пулемет «Мадсен», обладавший превосходным боем и надежной автоматикой, весил не более 8,95 кг.

Работа автоматики с длинным ходом ствола имела столь длительный цикл перезарядки, что темп стрельбы «Шоша» даже в идеальных условиях полигона не превышал 240 выстрелов в минуту. В реальных же условиях стрельбы из окопа темп автоматического огня едва достигал 60—70 выстр./мин. Для сравнения, в условиях фронта датский «Мадсен» обеспечивал скорострельность 180—200 выстр./мин, а американский «Льюис» — около 150.

Стрелять из «Шоша» было крайне неудобно — щека бойца прижималась не к прикладу, а к массивному стальному кожуху ствольной коробки, в которой «бегала» затворная группа с общим весом около 3,3 кг. Она создавала сильнейшую вибрацию, и уже после трех-четырех выстрелов огонь становился фактически неприцельным.

Полукруглый коробчатый магазин, свисающий в средней части пулемета, имел свойство забиваться грязью через большие окна в боковых стенках. При стрельбе из окопа с сошек этот магазин почти упирался в бруствер, и достаточно было падания небольшого камешка, чтобы он прекратил огонь. Часто внешне исправная система давала сбой уже после одного-двух выстрелов. Виной этому, по большей части, становился перекос рантового патрона в магазине или уже в самом пулемете.

Французские солдаты с пулемётом «Шош» в Эльзасе. 1918 год. Фото: Imperial War Museums

Также он имел еще одну удивительную особенность — руках неопытного пулеметчика при интенсивной стрельбе «Шоша» мог неожиданно разломиться на две части. Ствольная коробка и охладительный кожух вокруг ствола пулемета были смонтированы на специальном металлическом остове, и соединялись с ним фактически только одним винтом. Как только винт от вибрации ослаблялся или выкручивался, начиналась неполная разборка французской «автоматической винтовки».

К числу положительных качеств этого оружия, помимо сравнительно небольшого веса, можно отнести его конструктивную простоту и, соответственно, дешевизну производства. Как отмечают оружейные эксперты, конструкция «Шоша» предусматривала использование недорогих сталей и несложный производственный цикл (большинство деталей изготавливалось на обычных токарных станках).

Коммерческий успех технического провала

Несмотря на все свои недостатки, пулемет «Шоша» имел коммерческий успех, хотя и скандальный. На вооружении французской армии он оставался до 1924 года, и общий выпуск пулемета к этому момент у составил немалые 225 тысяч штук.

Интерес к покупке «Шоша» проявили армии многих стран. Первой, ввиду очень острого винтовочно-пулеметного «голода», оказалась Россия. Однако на запрос Главного артиллерийского управления Генштаба о поставке 1000 пулеметов системы C. S. R. G. в августе 1916 года был получен отказ — «в связи с громадным спросом на данные ружья французской армии». Позже русскому военному ведомству удалось все-таки разместить заказ на поставку 50 тысяч «стволов», который предполагалось закрыть не позднее июня 1917 года. Но сведения по его фактическим поставкам существенно разнятся. По мнению известно оружиеведа С. Л. Федосеева, в Россию до середины 1917 года было отправлено только 3,2 тысячи штук C. S. R. G., в материалах же военного эксперта С. Монетчикова говорится о не менее 20 тысяч пулеметах. Относительно небольшие партии системы C. S. R. G. были переданы Бельгии, Румынии, Польше и Греции.

Русские солдаты с пулеметом «Шош». 1926 год. Фото: angrapa.ru

Основной доход с продаж своего пулемета-аутсайдера французы умудрились получить от военного ведомства США, располагавших очень насыщенным рынком автоматического оружия. Весной 1917 года, вскоре после вступления Америки в войну, директор Департамента вооружений американской армии генерал Уильям Крози подписал контракт на поставку почти 16 тысяч пулеметов «Шоша». Примечательно, что несколькими годами ранее этот же чиновник категорически отверг идею производства в США превосходного пулемета системы Льюиса, но необходимость закупки явно неудачной французской модели аргументировал «очевидным недостатком огневой мощи американских формирований».

Результат ее применения в армии США нетрудно предугадать: французский пулемет получил те же нелестные оценки. Тем не менее, генерал Крози продолжил массовые закупки этого оружия. 17 августа 1917 года оружейная комиссия Франции получила заказ еще на 25 тысяч пулеметов C. S. R. G., только уже под основной американский патрон 30-06 Springfield (7,62 × 63 мм).

Судьба этого контракта оказалась весьма примечательной. Пулеметы, выпущенные под грифом Automatic Rifle Model 1918 (Chauchat), стали стрелять еще хуже, нежели изготовленные под «родной» 8-мм патрон. Более мощный по энергетике боеприпас 30-06 не только часто заклинивало, но он еще и очень быстро разбивал механизм перезарядки. Неудивительно, что, получив чуть более 19 тысяч пулеметов по новому контракту, американцы категорически отказались от дальнейших поставок.

Несколько депутатов французского парламента потом пытались инициировать расследование на предмет того, куда ушла прибыль от продажи американцам явно негодных пулеметов, но его быстро закрыли — слишком много высокопоставленных военных и дипломатов было вовлечено в сделку по обе стороны Атлантического океана.

Капризное «оружие победы»

Это может показаться удивительным, но, будучи накануне Великой войны мощной индустриальной державой, Франция так и не сумела создать собственную школу стрелкового автоматического оружия. Все такие системы, поступившие в период 1914–1918 гг. на вооружение французской сухопутной армии, разрабатывались на основе технических идей, заимствованных у подданных Австро-Венгерии. Даже большое семейство пулеметов «Гочкис», долгое время стоявших на вооружении и горделиво именуемых во Франции «пулеметами победы», не стало исключением.

В конце ХIХ века одаренный австрийский немец, барон Одколек фон Аугезд разработал оригинальную систему ружейной автоматики, работающую на принципе отвода пороховых газов. Важно подчеркнуть, что работа фон Аугезда проводилась параллельно с аналогичными изысканиями американца Джона Браунинга. Но, в отличие от последнего, Аугезду не повезло — его пулемет оказался в Австро-Венгрии невостребованным. Детище австрийца не заинтересовало и русское военное ведомство. Тогда барон продал патентные права на свою систему американцу Б. Гочкису, владельцу французской фирмы «Гочкис энд Компани».

Пулемет системы Гочкиса модели 1915 года. Фото: Imperial War Museums

Инженеры этой фирмы Лоуренс Бене и Хенри Мерсье доработали австрийскую систему и в 1895 году представили «автоматическую митральезу Гочкиса» (пулемет по-французски — mitrailleuse. — РП) на полигонные испытания. В этом же году была принята на вооружение США знаменитая «картофелекопалка» Джона Браунинга — станковый пулемет «Кольт-Браунинг М.1895».

В 1897 году пулемет системы Гочкиса с индексом М.1897 был принят на вооружение французской армии. Его боевое питание осуществлялось с помощью относительно короткой латунной полосы под основной французский патрон 8×50-мм R Lebel. Характерной особенностью системы стал крупный бронзовый радиатор для охлаждения ствола, а также регулятор темпа стрельбы на газоотводной камере.

В отличие от «картофелекопалки» Браунинга, в которой, по большому счету, нечему было ломаться, газоотводная система и механизм перезарядки пулемета «Гочкис» оказались капризнее. По мнению экспертов, ее изначально переусложнили, что неизбежно привело в полевых условиях к частым отказам и поломкам. Преодолевая эти «родовые болезни», французское военное ведомство предприняло в 1905–1914 гг. три модернизации пулемета, причем осуществляло их на разных заводах. Так появились версии Мle1905 «Пюто», Мle1907 «Сент-Этьен» и Мle1914 «Гочкис».

Последняя оказалась наиболее удачной. От наиболее сложных и легко ломающихся деталей освободились. Винтовая возвратно-боевая пружина, которая в предыдущих типах из-за перегрева часто являлась главной причиной задержек, была отведена от ствола в нижнюю часть ствольной коробки. Упрощение коснулось даже таких важных механизмов, как предохранитель, от которого попросту отказались.

Результат интеллектуального штурма французских инженеров оказался противоречивым. С одной стороны, как отмечают оружейные эксперты, станковый «Гочкис М.1914» получился прочным и очень простым: в нем оказалось всего 86 деталей. (Для сравнения: австрийский станковый «Шварцлозе» состоял из 166 деталей, а русская версия пулемета «Максим» имела 282 детали).

С другой стороны, «Гочкис» оказался самым длинным пулеметом Великой войны — вместе с пламегасителем почти 2 метра (1940 мм)! Длинный «хобот» пулемета (775 мм) обеспечивал (особенно до фазы сильного разогрева) отличную баллистику выстрела, но из-за размеров всей системы демаскировал пулеметное «гнездо» на позиции. Детище фирмы «Гочкис» оказалось весьма тяжелым: вместе со станком (без патронов) вес пулемета приближался к 50 кг.

Французские солдаты с пулметом системы Гочкиса. Франция. Август 1917 года. Фото: Imperial War Museums

Капризность механизма перезарядки системы Hotchkiss M.1914 до конца преодолеть так и не удалось: жесткие металлические ленты (полосы на 24 патрона) время от времени заедало, даже сминало. «Полужесткая» лента на 250 патронов из шарнирно соединенных звеньев, как отмечает оружиевед С. Л. Федосеев, «не дала выигрыша ни в удобстве заряжания, ни в боевой скорострельности».

Значительная простота системы «Гочкис», невзирая на капризность в боевой работе, обеспечила ей коммерческий успех за рубежом. Этот пулемет стоял на вооружении в 20 странах, включая Испанию, Грецию, Бразилию, Мексику. Он продавался даже США — признанному лидеру в сфере разработки автоматического оружия. Экспедиционный корпус армии США в Европе был вооружен именно этими пулеметами. До 1 января 1917 года на русский фронт попало около 540 пулеметов «Гочкис», произведенных на заводах Великобритании.

На основе станковой модели «Гочкиса» путем дальнейшего облегчения и оптимизации механизмов в 1909–1914 гг. была разработана ручная версия пулемета. Во Франции ручной «Гочкис» был принят на вооружение под грифом Mitrailleuse Portative Hotchkis Mle.1909, но в массовое производство пошел только после 1 августа 1914 г.

Пулеметы этого типа в значительном числе поступили на вооружение британской и американской армий под грифом «Бене-Мерсье». 30М.1909. В русской армии «ручников» системы Гочкиса было немного и почти все использовались в авиации.

Ручной «Гочкис» имел неплохую скорострельность (400–500 выстр./мин.), но весьма существенную массу в 12,25 кг без патронов и сошки. Для сравнения американский «Льюис», считавшийся тяжеловатым, в аналогичном состоянии весил 10,63 кг, датский «Мадсен» (со снаряженным магазином на 25 патронов и сошкой) — всего 8,92 кг.

«В качестве ручного пулемета «Гочкис» не понравился ни одной армии, — отмечает оружейный эксперт С. Л. Федосеев, — служба его была более-менее продолжительной лишь в колониях».

Все семейство «Гочкис», невзирая на свои частные недостатки, успешно преодолело фронтовые невзгоды Первой мировой. Станковая версия в массовом числе приняла участие и во Второй мировой войне. Немецкий вермахт использовал трофейный «Гочкис» под обозначением MG.257(f). Документально подтверждено применение MG.257(f) в боях с советскими войсками под Ленинградом.

Автор — доктор исторических наук

rusplt.ru

Винтовки Первой мировой войны | Военная история

Винтовки Первой мировой
http://bagira.nl/oruzhie/vintovki-pervoj-mirovoj.html

В годы Первой мировой войны винтовки с ручным заряжанием были главным оружием пехоты. Именно от их качества и надёжности зависели как объёмы производства этого оружия, так и потери, наносимые им пехоте противника.

Бравый солдат Швейк



Солдаты Австро-Венгрии — главного союзника Германии в Первой мировой войне — «имели на вооружении винтовку конструкции Фердинанда фон Манлихера образца 1895 года калибра 8 миллиметров. От всех других её отличал скользящий затвор, который при закрывании двигался прямо. Это повышало её скорострельность, но такой затвор был чувствительным к загрязнению. Заряжалась винтовка пачкой на пять патронов, которая вставлялась в коробчатый магазин сверху и выпадала оттуда после отстрела. По скорострельности она опережала многие другие винтовки «Великой войны», а её пуля обладала хорошим останавливающим действием. Не слишком длинная и не очень короткая, она была самой лёгкой среди всех прочих и меньше утомляла стрелка. Её приняли на вооружение Болгария, Греция и Югославия. Даже армия империи Цин имела на вооружении винтовки Манлихера, правда, более раннего образца, 1886 года, под патроны с дымным порохом! Ими же вооружался и чехословацкий корпус из военнопленных, который сражался в составе нашей армии против австрийских и германских войск.

Главное, за что эту винтовку ругали военные специалисты российской армии, — большое окно в ствольной коробке магазина, через которое в него могла набиваться пыль. На деле оказалось, что благодаря этому отверстию мусор и грязь, попавшие внутрь магазина, легко из него выпадали. В годы Второй мировой войны в битве под Москвой она использовалась обеими воюющими сторонами: и войсками вермахта, и частями ополчения, вооружёнными устаревшим оружием иностранных марок.

На 1000 ярдов!


Армия Великобритании имела на вооружении магазинную винтовку системы шотландца Джеймса Ли, которую делали на заводе в городе Энфилд, из-за чего её назвали «Ли-Энфилд», или SMLE — «короткая магазинная винтовка Ли-Энфилд». Действительно, она была короче всех других винтовок стран — участниц Первой мировой войны. Цевье и ствольная накладка закрывали у неё ствол до самого дульного среза. Затвор открывался поворотом рукоятки в его задней части, что было очень удобно для стрелка. Тренированные солдаты делали из неё до 30 выстрелов в минуту, хотя нормой считалось 15. Приставной магазин на 10 патронов, в два раза больше, чем у других винтовок и карабинов, также прибавлял британским «томми» уверенности. Ведь можно было иметь несколько магазинов и быстро их менять! Неудивительно, что эта винтовка с успехом прошла две мировые войны и выпускалась в Австралии до 1955 года. Удивительно, но почему-то она была особенно меткой на расстоянии в 1000 ярдов (914,4 метра), хотя специально конструкторы к этому не стремились. Выпустили их в количестве 17 миллионов экземпляров, и эта цифра говорит о многом.

Любимая винтовка Луи Буссенара


Как известно, французский писатель Луи Буссенар самой лучшей винтовкой начала века считал германский маузер и написал об этом в своей книге «Капитан Сорви-голова». И действительно, винтовка, с которой пошли в бой германские солдаты в 1914 году, была удобной и надёжной. Она имела пистолетную шейку приклада, удобную для меткой стрельбы, магазин на пять патронов, не выступавший за габариты ложи, и затвор с рукояткой в задней части, что позволяло перезаряжать винтовку, не отрывая от плеча.

Винтовку отличали надёжность, неприхотливость и меткая стрельба. Из-за этого её приняли на вооружение армии многих стран мира, а в Испании выпускали серийно. Объёмы производства маузеров оказались настолько велики, что они распространилась по всему свету, в том числе в Китай и Коста-Рику.

Шесть патронов


Основным образцом стрелкового оружия итальянской пехоты времён Первой мировой войны стала винтовка Манлихера — Каркано калибра 6,5 миллиметра, выпущенная одновременно с русской трёхлинейной винтовкой, в 1891 году. Правильнее было бы называть её винтовкой Паравиччини — Каркано, так как разработал её инженер Каркано, а приняла на вооружение комиссия под руководством генерала Паравиччини. Неотъемный коробчатый магазин вмещал шесть патронов в пачке, которая оставалась в магазине до израсходования всех патронов.
Итальянцы провоевали с ней обе мировые войны, точно так же, как и мы со своей трёхлинейкой. Более того, именно из этой винтовки — во всяком случае, так считается официально, — Ли Харви Освальд застрелил президента Кеннеди! Калибр у неё был меньше, чем у других винтовок, поэтому солдат мог взять с собой больше патронов. Шесть патронов в магазине также давали некоторое преимущество итальянским стрелкам. Однако эксперты сходятся во мнении, что итальянский 6,5-миллиметровый патрон был маломощным, а винтовка — сложной и недостаточно эффективной. В целом её относят к разряду посредственных, а вот итальянцам она почему-то нравилась.


Три линии — русский калибр


Что касается русской трёхлинейной винтовки, то калибр в ней измерялся в старинной системе мер, в которой одна линия равнялась одной десятой дюйма — 2,54 миллиметра. Для новой винтовки было решено взять ствол от французской винтовки Лебеля, а калибр уменьшить с 8 до 7,62 миллиметра. Затем в октябре 1889 года в Россию был доставлен образец винтовки бельгийского фабриканта Леона Нагана. Что касается капитана Мосина, то в декабре того же года он получил задание, звучавшее так: «Руководствуясь ружьём Нагана, проектировать ружьё пачечной системы (т.е. заряжавшееся патронами из «пачки» — обоймы) на 5 патронов, но применить в этом ружьё затвор своей системы». А дальше оба конструктора совершенствовали свои разработки, но винтовка капитана Мосина оказалась дешевле. А назвать её решили нейтрально: русская трёхлинейная винтовка образца 1891 года, ведь там были и русские, и французские, и бельгийские детали.

Эксперты отмечали, что наша винтовка 1891 года была чрезвычайно неприхотливым оружием, способным выдержать любые испытания, и не требовала особого ухода. Главных недостатка у неё было два. Первый — рукоятка затвора располагалась на ней посредине, из-за чего передёрнуть его, не отрывая от плеча, было невозможно. Второй — винтовку пристреливали вместе с игольчатым штыком, надетым на ствол. То есть штык на ней, чтобы метко стрелять, требовалось носить постоянно. Это утяжеляло оружие и мешало использовать винтовку в траншеях.


Из США России поставлялись винтовки Винчестера 1895 года под русский патрон, но они имели затвор, управлявшийся рычагом, которым пехотинцу пользоваться было очень неудобно. Зато у них был хороший клинковой штык!

Целься в грудь, маленький зуав, кричи «ура»!
Франция была первой страной мира, принявшей на вооружение винтовку Лебеля образца 1886 года калибра 8 миллиметров под патрон с бездымным порохом. Полковник Николя Лебель, начальник французской стрелковой школы, придумал к ней только пулю, но новая винтовка получила его имя, поскольку он руководил её войсковыми испытаниями. Особенностью этой винтовки стал подствольный трубчатый магазин на восемь патронов. Но заряжать приходилось по одному патрону, из-за чего скорострельность винтовки была ниже, чем других.

Винтовка была очень длинной, и потому дальнобойной, и имела очень длинный штык с Т-образным сечением клинка, поэтому была неудобной в окопах. Пришлось заменить её винтовкой Бертье образца 1907-1915 годов, но у неё был всего трехзарядный магазин, чего было явно недостаточно. Французскую пехоту долгое время готовили к штыковым атакам и так же, как и русскую, учили беречь патроны. Зуавы с криками «Ура!» бросались на германские пулемёты, причём одеты они были вплоть до 1915 года в синие мундиры и красные кепи и штаны.

Для армии микадо


В Японии использовали винтовку Арисаки образца 1905 года, или «тип 38». По сути это был гибрид винтовок Маузера и Манлихера под патрон калибра 6,5 миллиметра. Отдача этой винтовки была невелика, что облегчало её использование низкорослыми японскими солдатами. С клинковым штыком она весила примерно столько же, сколько и трёхлинейка. Но от клинкового штыка было больше вреда, чем от игольчатого штыка, хотя колотые раны и опаснее. Зато без штыка японская винтовка весила всего 3,5 килограмма. Центр тяжести японской пули был смещён к торцу, поэтому при попадании в живую ткань она крутилась и наносила рваные раны.

Все винтовки Первой мировой войны, таким образом, можно условно разделить на две группы: для штыкового удара — французский «Лебель» и русская трёхлинейка и для огневого боя — винтовки немцев, австрийцев, англичан и японцев, имевшие полупистолетную форму шейки приклада и рукоятку перезаряжания у затвора сзади. Поэтому они имели преимущество в скорострельности и выпускали больше пуль в минуту, чем их противники, и в итоге наносили им больший вред.

Вячеслав Шпаковский

maxpark.com

Рассказы об оружии. Винтовки Первой мировой войны. Винтовка Мосина

Как и было обещано, мы продолжаем цикл «Рассказы об оружии». В ближайшее время с помощью руководителя военно-исторического клуба «Инфантерия» мы будем знакомить зрителей и читателей с образцами оружия, которые принимали участие в Первой мировой войне по обе стороны фронта.


Список довольно обширен и интересен. Более того, благодаря Андрею мы сможем позже провести сравнения этих винтовок.

1. Винтовка Мосина, пехотный вариант образца 1891 года, Россия.
2. Винтовка Маузера образца 1898 года, Германия.
3. Комиссионная винтовка образца 1888 года, Германия.
4. Винтовка Винчестера образца 1895 года, США.
5. Винтовка Арисака тип 38 образца 1905 года, Япония.
6. Винтовка Ли-Энфилд образца 1907 года, Великобритания.
7. Винтовка Энфилд образца 1914 года, Великобритания/США.
8. Винтовка Манлихера образца 1895 года, Германия.

Начнем, естественно, по справедливости, с русской трехлинейной винтовки образца 1891 года, или винтовки Мосина.


Генерал-майор Сергей Иванович Мосин (1849-1902).

Человек, проживший короткую жизнь и отдавший изрядную часть этой жизни силе и мощи русского оружия. Винтовка значительно опередила по сроку службы своего создателя. Даже сегодня спецподразделения используют «мосинку» в качестве снайперского оружия.

Немного истории перед тем, как перейти к самой винтовке.


Первые разработки велись под 4,2-линейный патрон к винтовке Бердана, снаряжённый дымным порохом. Русское военное ведомство лихорадочно искало новое вооружение для армии. С 1885 по 1889 годы было рассмотрено около 150 российских и иностранных систем, в том числе 4,2-линейная винтовка системы капитана С. И. Мосина разработки 1887 года с прикладным магазином с реечной подачей боеприпасов.

Винтовка показала хорошие результаты, но была отвергнута ввиду уже упоминавшегося общего для всех систем с такими магазинами недостатка — длительности заряжания и сложности дозаряжания магазина в боевых условиях.

Американская система была хороша исключительно для тупоконечных пуль. Остроконечные пули, да еще и с центральным боем, могли вызвать накол капсюля и выстрел в магазине во время подачи патрона.

В 1889 году Сергей Иванович Мосин предложил на конкурс трёхлинейную (7,62 мм) винтовку, выработанную на основе его же более ранней однозарядной, от которой была позаимствована практически без изменений затворная группа и ствольная коробка.

Некоторые идеи конструкции магазина были позаимствованы у испытывавшейся в том же году австро-венгерской винтовки системы Манлихера с пачечным заряжанием. Однорядный магазин был признан русскими военными специалистами полностью соответствующим всем требованиям к современной винтовке.

Одновременно с Мосиным на конкурс подал винтовку изобретатель Лео Наган из Бельгии. Винтовка, правда, к тому времени проиграла ряд конкурсов Маузеру 98, но это Нагана не смущало.

Винтовка Мосина оказалась мало того что не хуже, а значительно лучше, хоть винтовки Нагана отличались качеством изготовления и сборки. Плюс «мосинка» была изрядно дешевле.

Так что в 1891 году, по завершении войсковых испытаний, Комиссия выработала компромиссное решение: принята была винтовка, разработанная на основе конструкции Мосина, но с изменениями и дополнениями, как позаимствованными из конструкции Нагана, так и выполненными с учётом предложений самих членов Комиссии.

В некоторых источниках винтовку так и именуют: винтовка Мосина — Нагана.

Что было взято из винтовки Нагана:

— идея помещения подающего механизма на дверце магазина и открывание её вниз;
— способ наполнения магазина спусканием из обоймы патронов пальцем;
— пазы для обоймы в ствольной коробке;
— форма обоймы для заряжания;
— крепление подающей пружины к крышке магазина;
— форма отсечки-отражателя.

Все остальные части были выработаны Сергеем Мосиным или членами Комиссии, опять же, при участии Мосина.

Изменения, заимствованные из винтовки Нагана несколько повысили удобство обращения с винтовкой, но даже в случае их удаления не лишали её функциональности. Например, если вообще отказаться от обойменного заряжания, магазин можно снаряжать по одному патрону. Если отсоединить подающую пружину от магазинной крышки, патроны будут по-прежнему подаваться, хотя повышается риск потерять пружину при чистке.

Таким образом, роль этих изменений является вторичной по отношению к назначению и функционированию оружия и не даёт оснований называть Нагана создателем оружия.

Можно было бы назвать винтовку, как немцы, комиссионной. «Комиссионная винтовка образца 1891 года», по аналогии с немецкой «Комиссионной винтовкой» образца 1888 года, выработанной в своё время комиссией на основе систем Маннлихера и Маузера.

Так как в винтовке имелись части, предложенные полковником Роговцевым, комиссией генерал-лейтенанта Чагина, капитаном Мосиным и оружейником Наганом, было предложено дать оружию следующее наименование: русская трехлинейная винтовка образца 1891 года.

Император Александр III утвердил образец, вычеркнув из-за бельгийца Нагана слово «русская», поэтому на вооружение винтовка была принята под наименованием «трёхлинейная винтовка образца 1891 года». Справедливо? Не знаю.

За Мосиным оставили права на разработанные им отдельные части винтовки и присудили ему Большую Михайловскую премию за выдающиеся разработки по артиллерийско-стрелковой части.

Фамилия Мосина появилась в названии винтовки только в 1924 году, при советской власти.

О самой винтовке расскажет Андрей Бондарь.

topwar.ru

Оружие Первой Мировой

Снова здравствуйте.
Разбирая завалы, нашёл немного фотографий с хоть и год назад почти прошедшей, но от того не менее интересной выставки в петербургском Музее Артиллерии и Войск Связи, посвящённой стрелковому оружию Первой мировой Войны.
К сожалению, в распоряжении была лишь скромная мыльница, фотографии витрин через стекло особой художественной ценности не представляют, их выкладываю исключительно для ознакомления с ассортиментом.

Всего 31 фото.

Станковый пулемёт FIAT-Revelli M1914 ( слева ) — отличался фееричной системой питания патронами, но магазина от него на выставке, увы, не было.

Пулемет Saint-Etienne Model 1907 ( справа ) — сумрачное французское творение. Газоотвод с подвижным вперёд поршнем, как следствие — куча рычагов, зубчатых реек и шестерёнок в конструкции.

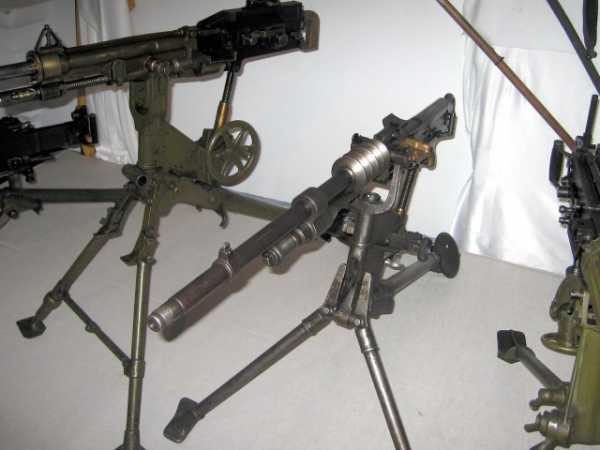

2. Сент-Этьен крупным планом.

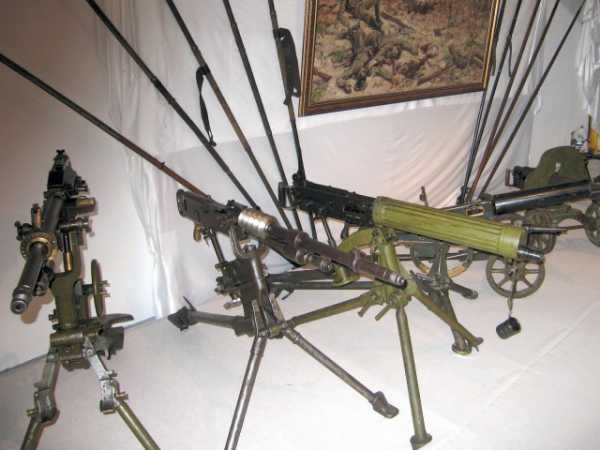

3. Сент-Этьен, Гочкисс, активно обсуждаемый в соседней теме, и британский Vickers.

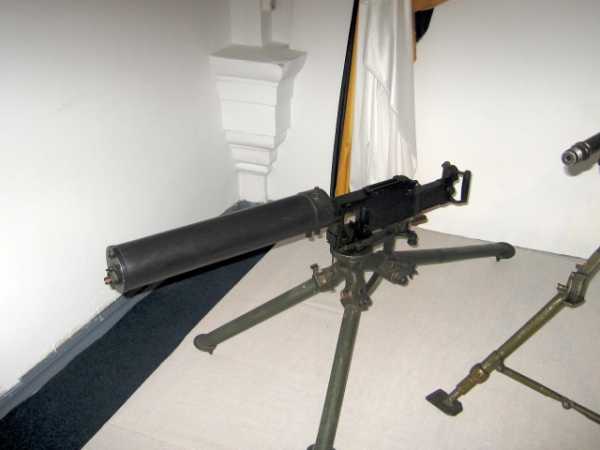

4. FIAT-Revelli 1914
Фотки, кстати, кликабельны, и весьма.

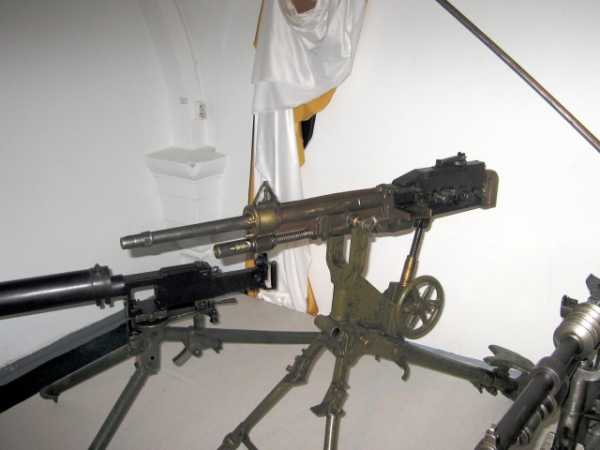

5. Hotchkiss Model 1914

6. Saint-Etienne Model 1907

7. Vickers, Colt-Browning M1895 — один из первых серийных пулемётов, кстати — и Максим, если не ошибаюсь, русский.

8. Они же.

9. В обратном порядке, от Виккерса до ФИАТа

10. Максимы.

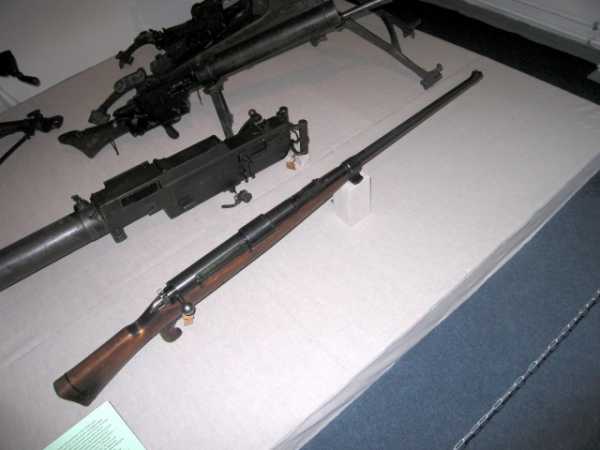

11. 13-мм ( 13x92SR ) немецкое противотанковое ружьё Mauser T-Gewehr (Tank abwehr Gewehr M1918).

12. Оно же.

13. Рядом с ним — первый в мире условно серийный крупнокалиберный пулемёт под тот же патрон — Mauser 13.2mm TuF (Tank und Flieger).

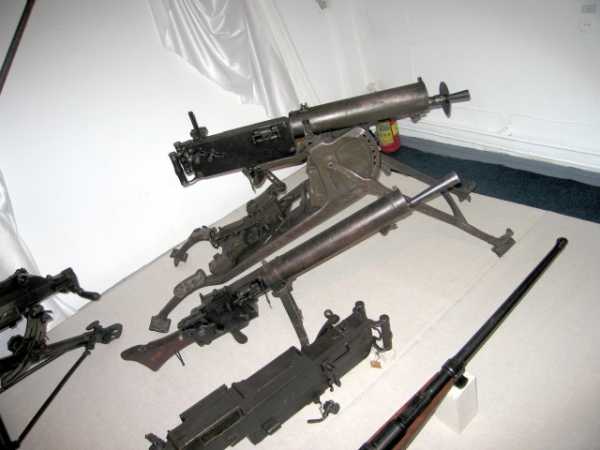

14. Немецкие Максимы — станковый MG 08 и ручной MG 08/15

15. Ещё раз они же. Да-да, «ручник» с водяным охлаждением в двадцать один килограмм весом.

16. Австрийский Schwarzlose M1907/12

17. С пулемётами всё, переходим к малохудожественным фото через стекло.

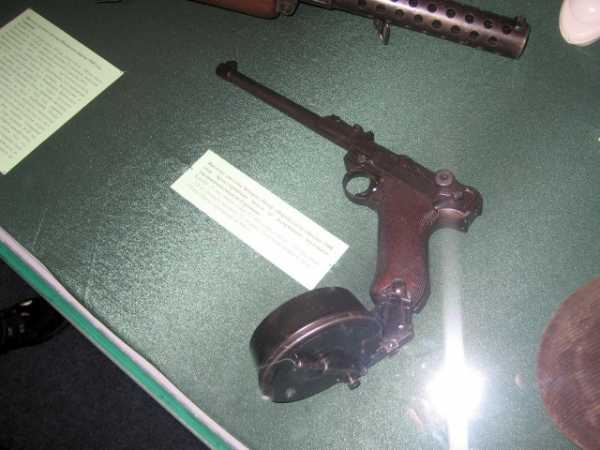

«Штурмовой» вариант пистолета Parabellum с 200-мм стволом и барабанным магазином на 32 патрона.

18. Он же и ПП Bergmann MP.18 конструкции Гуго Шмайссера с таким же магазином.

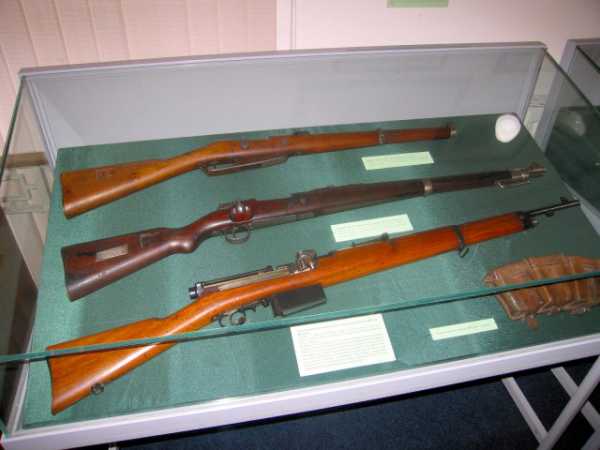

19. Карабин Gewehr.88 ( Германия ), Mauser Gewehr.98 ( тоже, само собой, Германия ) и первая в мире принятая на вооружение самозарядная винтовка — мексиканский Mondragon обр.1908, по мексиканскому заказу производившийся в Швейцарии фирмой SIG. Невыкупленные в связи с мексиканской революцией винтовки швейцарцы с началом войны продали Германии.

20. Коробка Мондрагона покрупнее.

21. Парабеллумы в ассортименте. 200-мм «Артиллерийский», 150-мм «морской» и стандартный P.08

22. Маузеры.
C.96 «красная девятка» — вырезанной на рукоятке цифрой 9 обозначались перестволенные под патрон 9×19 для упрощения снабжения боеприпасами пистолеты.
И пара карманных Маузеров — 6.35мм M1910 и 7.65мм M1914.

23. «Девятка» покрупнее.

24. Магазинные винтовки в ассортименте.

25. Снаряд для прорыва проыолочных заграждений.

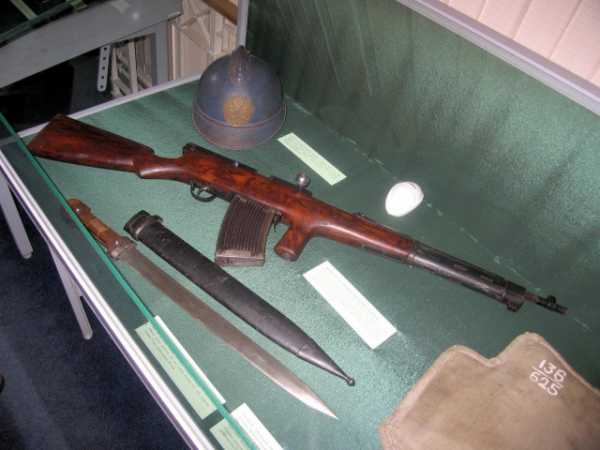

26. Автомат Фёдорова 1916 года — один из первых предков современных автоматов и одна из первых принятых на вооружение автоматических винтовок.

27. Изделия товарища Браунинга.
Карманный M1900 — из такого, если не ошибаюсь, теоретически Каплан стреляла в Ленина.
Армейский 9-мм M1903.
Американский оригинальный Colt M1911.

28. M1900 и M1903

29. Итальянцы.
Карабины Сarcano, пист

yap-helper.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
