Начинающим любителям подводной рыбалки нужно знать способ изготовить самодельное ружье. Это можно сделать, даже не имея специальных навыков, профессионального инструмента и точного оборудования. Существует несколько ключевых разновидностей подводного ружья, отличающихся в первую очередь способом метания поражающего снаряда – гарпуна. В качестве элемента, придающего поражающему снаряду ускорение и сообщающего необходимую для преодоления сопротивления воды энергию, могут выступать пружина, специальная резинка, вакуум и пневматика. Кроме того, выпускаются промышленным способом и изготавливаются многочисленными мастерами-самодельщиками гидропневматические, пороховые, газовые ружья и даже двустволки. Но поскольку для изготовления большинства разновидностей необходимо иметь опыт подобных работ, разнообразные материалы и чертежи для соблюдения точных размеров, следует знать, как изготовить простейшее самодельное подводное ружье – усовершенствованную версию так называемой гавайки.

Начинающим любителям подводной рыбалки будет интересен способ изготовить самодельное ружье, не имея специальных навыков, профессионального инструмента и точного оборудования

Появившиеся, как следует из названия, на островах Океании гавайки имели крайне несложное устройство. Изначально они состояли из шеста с наконечником-гарпуном и резинового жгута диметром 10-15 мм, свернутого в окружность. Зацепив резиновый жгут за большой палец руки, охотник задним концом шеста оттягивал веревку назад, к локтю, после чего кистью захватывал шест ближе к середине. После этого оставалось лишь прицелиться и разжать кисть, для того чтобы сжимающийся резиновый жгут с силой вытолкнул гарпун в сторону цели. Однако описанный способ добычи рыбы не слишком удобен для охоты, поскольку удержание гарпуна во «взведенном» состоянии требует постоянного напряжения руки. Этот недостаток легко исправить, не усложняя конструкцию принципиально, а всего лишь оснастив гавайку изготовленным в домашних условиях спусковым механизмом. Теперь о том, как именно сделать ружье для охоты под водой – чрезвычайно простое в изготовлении, эффективное и при этом удобное в пользовании.

Содержание материала

  • 1 Подготовка к работе
  • 2 Галерея: самодельное ружье для подводной охоты (25 фото)
  • 3 Как сделать ружье для подводной охоты (видео)
  • 4 Сборка ружья
  • 5 Ружье для подводной охоты своими руками (видео)
  • 6 Испытание
  • 7 Заключение

Подготовка к работе

Помимо спортивного интереса, изготовление подобной самоделки имеет и экономический смысл, так как специализированный охотничий магазин с радостью предложит вам самое простое гарпунное ружье по цене арбалета. К тому же инструмент, сделанный на свой вкус, позволит получить удовольствие от обоих процессов – изготовления и самой охоты. Перед тем, как сделать подводное ружье самому, понадобится запастись следующим:

  • алюминиевой трубкой внешним диаметром 10-15 мм и длиной 150 см;
  • ПВХ-трубкой длиной 25-30 см, внутренний диаметр которой несколько больше внешнего диаметра алюминиевой трубки;
  • прямоугольным в сечении стальным шампуром;
  • болтом М4 длиной 20-25 мм с гайкой, металлической и резиновой шайбами;
  • болтом М4 длиной 40-50 мм;
  • стальным прямоугольником размером 40×15×2 мм;
  • тремя саморезами длиной 70-100 мм;
  • резиной рыболовной;
  • резинкой кольцевидной;
  • капроновой нитью;
  • обрезком доски толщиной не менее 20 мм;
  • эпоксидным клеем.

Также, чтобы своими руками сделать ружье для охоты на водных обитателей, понадобятся следующие инструменты: отвертка, пассатижи, молоток, зубило, тиски, гаечные ключи, рашпиль, дрель, ножовки для дерева и металла.

Помимо спортивного интереса, изготовление подобной самоделки имеет и экономический смысл, так как специализированный охотничий магазин с радостью предложит вам самое простое гарпунное ружье по цене арбалета

Отделите от шампура фрагмент длиной 20 см, зажмите его в тисках, чтобы из губок торчало 10-12 мм, и согните выступающий участок под прямым углом. Вынув из тисков получившуюся Г-образную деталь, согните ее в сторону, противоположную короткой части буквы «Г» так, чтобы получилась дуга – сектор воображаемой окружности диаметром 50 см. Посередине детали просверлите отверстие в 4 мм. В центре короткой трубки просверлите 2 противоположных отверстия – диаметрами 5 и 4 мм и 2 – диаметром 5 мм в 1 см от края. Также в короткой трубке на расстоянии, равном длине между отверстием и загибом Г-образной детали, сделайте поперечную прорезь размером 8×2,5 мм. В сантиметре от края алюминиевой трубки просверлите 2 противоположных отверстия по 8 мм, а затем в центре трубки сделайте поперечную прорезь размером 8×2,5 мм. Из рыболовной резины изготовьте жгут толщиной 1 см, длиной 40-45 см и через каждые 5 см туго перемотайте его капроновой нитью. Из доски вырежьте соответствующую внутреннему диаметру длинной трубы круглую пробку и просверлите в ней продольное отверстие 4 мм.

Галерея: самодельное ружье для подводной охоты (25 фото)

Как сделать ружье для подводной охоты (видео)

Сборка ружья

Теперь из подготовленного таким образом набора необходимо собрать ружье. Для этого Г-образную деталь коротким болтом М4 прикрутите к ПВХ-трубке, вставив между ними резиновую шайбу таким образом, чтобы короткая часть Г-образной детали попала в пропил в стенке трубы. Шляпка болта над внутренней поверхностью стенки трубки выступать не должна, иначе будет мешать стрелять. Дополнительно закрепите Г-образную деталь в районе пропила кольцеобразной резинкой.

Внешне эта пружинящая конструкция отдаленно напоминает рычаг ручного тормоза велосипеда и выполняет функцию одновременно спускового крючка и шептала – детали, служащей для постановки оружия на боевой взвод.

Вначале необходимо вырезанную деревянную пробку, предварительно смазав ее эпоксидным клеем, вставить в торцевое отверстие алюминиевой трубки. Затем к металлической пластине приварить 3 самореза с одной стороны и болт М4 с другой таким образом, чтобы получилось нечто вроде трезубца Нептуна, где болт М4 – древко трезубца. Смажьте болт М4 эпоксидным клеем. Полученный трезубец следует ввинтить в отверстие деревянной пробки. Самодельный гарпун готов.

Алюминиевую трубку нужно вставить в ПВХ-трубку, а через просверленные в алюминиевой трубке отверстия диаметром 8 мм пропустить резиновый жгут. Свободные концы жгута вставляются в отверстия диаметром 5 мм, просверленные в ПВХ-трубке, и тщательно фиксируются там капроновой нитью. Вот так, не имея особой квалификации, максимум за 1 час можно изготовить своими руками отличный атрибут активного отдыха – подводное ружье.

Ружье для подводной охоты своими руками (видео)

Испытание

Для натяжения резины и подготовки ружья к выстрелу необходимо подать ПВХ-трубку, выполняющую функцию рукояти взвода, вперед, к наконечнику гарпуна, до характерного щелчка, свидетельствующего о том, что попавшая в прорези обеих трубок металлическая деталь зафиксировала ружье во взведенном состоянии. Теперь нажатие на выступающую дугу металлической детали выведет ее из зацепления с гарпуном и произойдет выстрел. Проведенные в воде испытания показывают, что с расстояния около 1 м гарпун уверенно пробивает стенку наполненной водой пластиковой бутылки, причем извлечь его обратно из-за резьбы на саморезах достаточно сложно.

Заключение

Это наиболее простая схема подводного оружия и самая короткая инструкция о способе изготовить подводное ружье своими руками. Помимо описанного способа, существует еще множество принципиальных схем и способов изготовления. Можно изготовить, например, пневматическое ружье, в котором гарпун приводится в движение силой сжатого воздуха, пружинное ружье и др.

Следует знать, что самодельные средства для добычи рыбы под водой, как любое оружие, требуют тщательного соблюдения правил безопасности при обращении. Случаев неосторожного ранения этим орудием самого себя более чем достаточно, а время, затраченное на восстановление, будет безвозвратно потерянным для рыбалки, охоты и прочих здоровых увлечений.

Отзывы и комментарии

Самодельное подводное ружье своими руками. Гарпун — древнее орудие охоты. Конструкционные особенности гарпунов и их становление. Требования к подводному оружию

Копьё, острога, гарпун – названия знакомые с детства. Всякий школьник знает, что все эти орудия применялись когда-то для разного вида охоты, но мало кто знает, что острога и гарпун хотя и применяются для водной охоты, имеют между собой отличия. Острога – это всего лишь древко с острым зазубренным наконечником, которое не бросали, а держали в руках в отличие от гарпуна, древко которого было привязано к верёвке, что позволяло не только выслеживать животное, но и не потерять орудие охоты в случае неудачного броска.

Устройство гарпуна и его история

Спустя много веков после изобретения, гарпуны мало изменились внешне: длинное и прочное древко, наконечник с зазубринами разной формы, отверстие в древке под специальную верёвку (линь) для того, чтобы подтягивать добычу к лодке. Изменились только материалы, из которых делают гарпуны. Стержень гарпунной стрелы изготавливают из твёрдой нержавеющей стали, а наконечники стали делать сменными. Назначение гарпунов, как и много веков назад, осталось прежним – охота на рыбу или китов и нерпу.

Охота с гарпуном на китов – одна из самых древних разновидностей охоты. Сцены, изображающие ловлю китов, были обнаружены на наскальных росписях, возраст которых более четырёх тысяч лет. Родиной китобойного промысла считается Норвегия, а первые свидетельства в Европе об этом виде охоты встречаются уже в 1000 году до н.э. С XII по XVII века этот вид промысловой охоты распространился уже по всему миру от Арктики до берегов Северной Америки и Японии. Раньше, когда суда были парусными и имели небольшие размеры, китобои вели охоту на китов на более лёгких и манёвренных лодках, и главным их орудием был ручной китобойный гарпун. Позже, в XIX веке, когда норвежец Свен Фойн придумал гарпунную пушку, охотники за китами расширили свою географию и переместились в южные воды Тихого океана. Конструкция китобойного гарпуна также претерпела некоторые изменения: теперь это было тяжёлое (50 кг), двухметровое копьё, с шипами (или лапами) наконечника, лепестки которого, попадая внутрь тела животного, раскрывались и не давали киту уйти от преследования охотников.

Сегодня не только профессиональные китобои применяют гарпуны. В последнее время среди любителей стала популярной подводная охота, для которой были изобретены даже специальные виды ружей, стреляющих гарпунными стрелами. Сам гарпун для подводной охоты может подразделяться на несколько видов, которые зависят от конструкционных особенностей ружей или арбалетов для стрельбы гарпуном.

Виды гарпунов по наконечникам и способам заряжания

Современные гарпуны для рыбалки подразделяются на несколько разновидностей:

  • Гарпун для арбалета, у которого в конструкции своей стрелы нет различных фиксаторов (канавок, бороздок, напаек, проточек). Также он используется в ружьях с пневматическим или пружинным спусковым механизмом;
  • С проточкой: он предназначен для стрельбы из подводных ружей и пистолетов и оснащен механизмом спуска в передней части;
  • В оружии для подводной охоты с пусковым механизмом, расположенным сзади, применяют изделия, снабжённые фиксаторами;
  • С несъёмными наконечниками. Они имеют высокую жёсткость и прочность стержня и исключают риск потери наконечника, но немного неудобны при извлечении из рыбьих тел;
  • Со съёмными наконечниками менее удобны, но зато есть возможность их менять. Вид наконечник, зависит разновидности подводного лова. Съёмный наконечник для гарпуна очень чувствителен к повреждениям, а от прочности резьбы зависит точность прицела. Если резьба от повреждения «разболтается», то гарпун быстро выйдет из строя.

Формы наконечников и их заточка играют большую роль, когда приходится выбирать орудие для рыбной ловли.

Формы наконечников на гарпуне

Говоря о разборном наконечнике, необходимо знать, что этот важный элемент имеет несколько различных форм:

  • Бронебойный наконечник с вставленным в него дюбелем для рыбы с крупной и толстой чешуёй;
  • Наконечник с одним лепестком;
  • Наконечник с двумя лепестками для сильной и крупной рыбы;
  • Трёхзубчатый (и более) наконечник;
  • X-образный наконечник;
  • Т-образный наконечник;
  • Наконечники с накаткой; они хороши для некрупной рыбы.

По способу заточки наконечники могут быть остроконусные, двухконусные, трёх- и четырёхгранные, крестовидные или коронные.

Как правильно выбрать гарпун?

Для бывалого охотника, уже не первый год занимающегося подводной рыбалкой, не составит труда выбрать правильный гарпун для любого вида рыбы и места лова. Что нужно знать новичку при выборе орудия для подводной рыбалки?

  • Гарпун со стрелой, диаметр которой не превышает 6,5 мм, подходит для рыбы некрупных размеров. В небольшую рыбу труднее попасть, а орудие такого диаметра обладает высокой скорострельностью;
  • На рыбу средних размеров обычно выбирают стрелы с диаметром 7 мм и больше;
  • Для крупных пород рыбы гарпун должен быть изготовлен из титана и иметь диаметр от 8 и более миллиметров.

Большое значение на рыбалке имеет способ привязки линя к стержню. От этого зависит не только точность попадания в добычу, но и расстояние, на котором можно безопасно охотиться под водой.

Как ухаживать за гарпуном?

Регулярная смазка не помешает даже нержавеющей стали, ведь и она со временем может подвергнуться разрушению, особенно если использовать гарпун для охоты в солёной воде.

Стержень необходимо осматривать на предмет деформации, а остриё наконечников необходимо периодически точить. Если наконечники съёмные, то их крепление может ослабнуть, а резьба стереться. Линь также подвержен стиранию и старению, поэтому необходима периодическая замена состарившегося линя на новый.

Весь уход за гарпуном лучше всего проводить после каждой охоты. Если вовремя не устранить такие дефекты как износившиеся лепестки или трещины на гарпуне, то охота, особенно с подводным арбалетом, не доставит удовольствия.

Как сделать гарпун самостоятельно

Новички, приступающие к подводной охоте, спрашивают бывалых охотников: можно ли и как сделать гарпун самому? Вопрос возникает потому, что многие гарпунщики с опытом предпочитают самодельный гарпун заводскому. Дело в том, что самодельное оружие часто бывает лучше стандартного, так как изготовлено под индивидуальные требования охотника. При создании такого гарпуна учитывается всё, вплоть до мелочей.

Смастерить гарпун своими руками не составит большого труда при наличии определённых материалов.

Для изготовления самодельного гарпуна нужна крепкая палка, синтетическая толстая нить или верёвка, проволока, из которой можно изготовить наконечники, а также инструменты. Чтобы сделать самые простые самодельные наконечники, нужны куски проволоки толщиной 4-5 мм и длиной в 25-30 см. Один край проволоки сгибается под углом в 90 градусов, а другой расплющивается с помощью молотка. Расплющенные таким образом концы затем подпиливаются до формы крючка. В палке проделывают отверстия и в них вставляют изготовленные наконечники-крючки. Простая самодельная модель гарпуна готова.

Гарпуны, так же, как ножи, копья и другое оружие охоты – это достояние не одной конкретной нации, а всего человечества. Сегодня во многих цивилизованных странах используются современные модели гарпунов как в профессиональной деятельности (китовый промысел), так и среди любителей подводной ловли. Однако некоторые народы Африки и Новой Зеландии, Индонезии, а также народы Северной Америки до сих пор охотятся так же, как и их предки многие тысячелетия назад – на лодках и используя обычный ручной гарпун.

Бытует мнение, что гарпун является чем-то типа копья (гарпун) для подводной охоты. Нередко его приравнивают к остроге. И это понятно, ведь на охоте или на рыбалке «ради развлечения» классическими гарпунами практически никто не пользуется. Однако северные коренные народы, живущие за счет традиционных промыслов до настоящего времени, пользуются этим орудием.

У более цивилизованных европейцев и американцев в наши дни в «авторитете» гарпунные ружья. Однако они практически не имеют ничего общего с древними орудиями. Они являются довольно-таки сложными инструментами, которые за многие века своей жизни претерели значительные видоизменения. Особой известностью пользовался, естественно, китобойный гарпун, имеющий подробное описание у Германа Мелвилла. Тем не менее, известно и о других, отличных по своим конструкциям и предназначениям.

Что означает слово «гарпун»

В толковых словарях можно найти то, что само понятие «harpoen» обязано своему появлению нидерландским китобоям, которым еще в XVII столетии не было равных. Само слово имеет позднелатинское происхождение от слова harpo («крючок»). Тем не менее, имеется информация о том, что этим словом еще ранее пользовались баски в одном из испанских регионов. С баскского языка слово «гарпун» можно перевести как «каменное острие». Древнерусское название гарпуна — это кутило или спица.

Конструкционные особенности гарпуна и остроги

Самым простым устройством обладает гарпун для рыбной ловли. Этот гарпун имеет вид зазубренного копья. Некоторые гарпуны обладают кольцами для крепления к лодкам. Гарпуны порой могут называться острогами или наоборот. Однако в действительности остроги являются несколько другими орудиями. Они обладают несколькими длинными зубьями и не являются метательным оружием. Охотники бьют ними рыбу без выпускания древков из рук.

Охота с гарпуном выглядит несколько иначе. Гарпуны для охоты на морских животных представляют собой метательные орудия. Они состоят из древков (как правило, деревянных), наконечников (костяных, каменных или металлических) и связывающих их веревок. В обстановке недостатка сырья, а также инструментария охотникам не просто делать такие гарпуны.

Наконечники обычно плоские и зазубренные вставляются в древки, однако соединяются с ними не вплотную. Вслед за броском древки отделяются от наконечников, вошедших в тела жертв. При этом не так часто удавалось убивать животных с помощью одного броска. Раненные звери, пытаясь спрятаться, натягивали веревку, а древки, плавающие на водной поверхности, указывали охотникам направления их движения. Освободиться от увязнувших в телах остриев жертвы не могли из-за препятствия со стороны боковых зубцов.

Гарпуны на службе у разных народов мира

Гарпуны являются интернациональными орудиями. Как сделать гарпун знали еще первобытные люди. Они научились их делать и пользоваться ними еще при палеолите. Первоначально их делали из костей (северяне – из моржовых или мамонтовых) и рогов, обычно оленьих. Острия в древних гарпунах у эскимосов, алеутов, чукчей и коряков были кремниевыми, бронзовыми, медными и железными. Хотя, например, на Аляске встречались и цельные деревянные гарпуны.

В некоторых африканских племенах используются гарпуны с железными остриями для охоты на гиппопотамов, а на Андаманах на диких вепрей. Пещеры европейского континента (далеко от моря) полны костяными наконечниками от не таких и простых, как может показаться, гарпунов. Они могли использоваться, по всей видимости, для охоты на крупную или на лесную живность.

Известно и о костяных наконечниках эпохи неолита на территории нашей страны. Охоту с гарпунами проводили круглый год. Охотились с помощью лодок на реках или у промоин. У древних индонезийцев с помощью гарпунов добывались киты, дельфины и акулы. Конструкционно в них не предусматривалось отъединение наконечников, они лишь привязывались к лодкам длинными линями. У индонезийцев имеется особый стиль охоты. Они не кидают гарпуны в китов, а, не выпуская древки из рук, прыгают на их спины и наносят колющие удары.

Гарпуны – древние китобойные орудия

Конфигурация гарпунов была самая разнообразная. Классические европейские или американские китобойные инструменты обладают железными древками и широкими короткими лезвиями. Чаще такие гарпуны обладают деревянными рукоятками, за них были привязаны к лодкам весьма длинные веревки.

С шестиметрового расстояния гарпунеры метали в китов свои орудия. В момент бросков острия не отделялись от древков. Вервки, привязанные к гарпунам, быстро разматывались, и киты стремительно тянули лодки по волнам, пока не уставали. В тот момент китов добивали, однако не гарпунами, а с помощью копья, и делалось это не гарпунером, а капитаном вельбота. Хотя, хорошие гарпунщики пользовались большим почтением. На Севере охотники и сейчас находят в телах китов остатки перекрученных орудий XIX столетия.

Становление гарпунов

Со второй половины XIX столетия китобойные гарпуны заменили гарпунными пушками, которые придумал норвежский инженер Фойн. Это изобретение сделало китобойную охоту менее опасной. Обычные гарпуны эволюционировали в подводные ружья. Появился даже гарпун для арбалета. Однако в этих приспособлениях сохранились основные черты своих «предков», а именно острые наконечники с наличием зубцов, направленные в обратную сторону, и тросы, не позволяющих охотникам упускать улов.

У северных коренных народов в наличии все еще имеются те же орудия, что и у их праотцов. Вообще гарпуны являются универсальными промысловыми инструментами. Невзирая на то, что алеуты или чукчи давно уже обладают огнестрельным оружием, они все еще не отказываются от испытанных столетиями традиционных способов и орудий.

Как сделать гарпун в домашних условиях

В домашней обстановке будет нетрудно узнать как изготовить самодельный гарпун, например, для подводной охоты. Обычно такие приспособления состоят из рукояток и наконечников. Прежде чем, как сделать гарпун, желательно подготовиться и приобрести все необходимые материалы.

Для изготовления самодельного гарпуна в домашней обстановке, как вариант, потребуется наличие следующих предметов:

  • Деревянной палки;
  • Отрезка полипропиленовой трубки;
  • Клея;
  • Бинтов мартенса;
  • Гвоздей средних размеров;
  • Нитей;
  • Крупной гайки;
  • Тисков;
  • Наждачной бумаги;
  • Напильника;
  • Ножовки;
  • Изоленты.

Первоначально приступают к изготовлению самого гарпуна. С этой целью гайку размещают в тисках. В то же время деревянный брусок прикрепляется к дрели. С использованием средних оборотов, брусок необходимо вставить в гайку и прокрутить сквозь нее, чтобы добиться образования круглой конфигурации.

Далее таким же образом, при помощи прокручиваемой дрели, необходимо произвести шлифовку деревянного бруска наждачной бумагой. Потом берутся гвозди до трех единиц, с помощью ножовки отпиливаются шляпки, а с помощью напильника затачиваются по два конца на каждом гвозде, чтобы добиться их максимальной остроты.

На одном конце бруска нужно намотать изоленту, к ней поочередно прикрепить гвозди при помощи прочной нити рыбаков. Потом между ними и палкой вставляются бруски поменьше так, чтобы гвозди стали под углом. Пространство между гвоздем и бруском для надежности залить клеем. Следом заматывается место соединения гвоздей с помощью изоленты. Все, гарпун готов.

Далее делается основная часть для пуска гарпуна. Для этого отрезается кусочек бинта мартенса и клеится к полипропиленовой трубе с обоих краев. Сверху эту часть вместе с местом контакта гарпуна с бинтом следует замотать при помощи нескольких слоев изоленты. Потом крепится гарпун с помощью лески или рыбацкой нити к пусковому устройству для удержания добычи.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Уже когда водоем начал потихоньку замерзать, а «будущий улов» стал больше времени проводить на дне, в ямках многих рыболовов посещает чувство ностальгии, по прошедшим моментам ловля рыбы, по ощущению, когда вытягиваешь свой трофей.

В зимний период появляется масса свободного времени, которое можно провести с пользой, например, заняться изготовлением самодельного ружья для подводной охоты.

Различают много моделей, которые можно выполнить своими руками, которые будут характеризоваться меткостью и легкостью.

Делаем подводное ружье своими руками

Для выполнения в домашних условиях оружия для подводной охоты необходимо обладать несколькими качества:

  • Усидчивостью:
  • Кропотливостью;
  • Терпением.

Такая работа будет отнимать много времени и сил, зато конечный результат подарит восхищение и восторг, особенно в те моменты, когда будет добыт тот самый желанный трофей с помощью собственноручно выполненного ружья.

Итак, подводное ружье – это сочетание нескольких материалов и пород в одной конструкции:

  • Дерево для основы;
  • Нержавеющий материал для спускного механизма.

Среднестатистическое оружие, которое можно сделать дома, будут иметь общую длину не более 900 мм, от зацепа до отверстия должно быть не менее 75 мм, а общая масса равняется около 1,5 кг.

Рукоять ружья необходимо будет обработать специальным автомобильным герметиком, посыпать сахаром и тщательно просушить, после этого стряхнуть сахар и получить в итоге пористый материал.

Также понадобится выполнить надежный упор, можно сделать его на оси, тогда в момент неактивного действия гарпуна он будет в него упираться и не будет смешаться, а когда гарпун будет приведен в действие, него будет возможность прокручиваться.

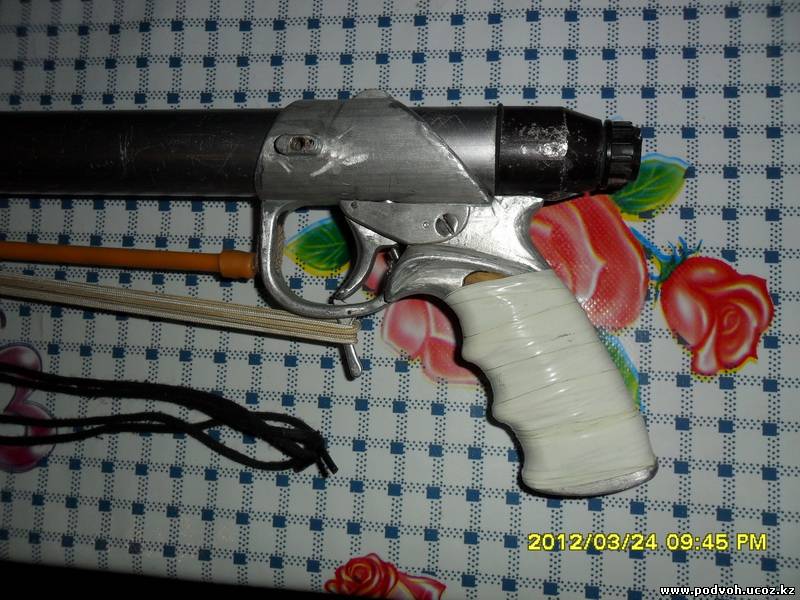

Самодельное пружинное ружье для подводной охоты

При грамотном выполнении всех предписаний и рекомендаций, можно добиться того, что ружье для подводной охоты будет характеризоваться достаточно большой силой для того, чтобы поразить рыбешку средних габаритов и небольшого веса.

Скорее всего, радиус поражения будет не более 3-х метров.

Стоит также знать некоторые отрицательные стороны самодельного оружия для подводной охоты:

  • Значительный уровень шумов при выстреле;
  • Скрип пружины в процессе заряжения.

С целью снижения уровня нужно ствол оружия и пружину систематически вытирать тряпкой, которую необходимо смачивать глицерином.

Стоит обратить особое внимание на правила и требования техники безопасности:

  • Заряжать оружие необходимо только непосредственно в водоеме;
  • При выходе на берег, в обязательном порядке разряжать.
  • Стрелять только в случае если вода чистая и цель хорошо видно.

Важным преимуществом собственноручно выполненного оружия является его точность и легкость, что значительно помогает поймать ловкую хищную рыбку.

Любому рыболову, который попробует себя в качестве подводного охотника необходимо знать, что просто точно стрельнуть – еще не все, необходимо не упустить рыбу с гарпуна.

Части конструкции

Любая конструкция подводного оружия состоит из следующих элементов:

  • Ствол;
  • Обойма;
  • Гарпун;
  • Боевая пружина;
  • Вкладыш;
  • Крючок;
  • Пружины предохранителя;
  • Тяга.

Ствол ружья для подводной охоты представляет собой трубу, с диаметром от 12 мм и толщиной трубы 1 мм. Зачастую для этих целей отлично подходит такой материал, как латунь, который не окисляется в воде.

Также неплохо подойдет нержавеющая сталь.

Для того чтобы обеспечить воде беспрепятственный вход-выход, необходимо просверлить отверстия по всей длине ствола, диаметром не менее 3 мм и приблизительным расстоянием между ними 10 мм.

Поршень для ствола лучше всего выбрать из дюралюминия или латуни.

Трубу можно приобрести большего размера, остатки понадобятся для того, чтобы изготовить втулки и поршни.

Это позволит обойтись полностью без токарных операций в изготовлении подводного ружья.

Обойма, которая составляют одну из основных частей подводного ружья, должна быть изготовлена из латуни листового проката, толщиной 1 мм.

На ней обязательно должны быть специальные отверстия, выполнить которые нужно на боковых сторонах и лучше всего их выпиливать, уже после изгиба заготовки.

По выбранной технологии, можно добиться четкого расположения отверстий, без скосов и смещений на правой и левой сторонах обоймы. Когда собирая обойму, понадобится ее припаивать к стволу, нужно подгонять детали по прорезям и отверстиям.

Главной активной частью любого оружия будет гарпун, который выполняется из прочного стального прута, диаметром не менее 5 мм, на основном конце которого, для установки нарезается пяти миллиметровая резьба М5 и выпиливается отверстие для линя.

После того, как все работы по подготовке будут выполнены необходимо, в обязательном порядке закалить гарпун в термопечи. Помимо всего нужно будет выточить втулку для гарпуна, лучше всего использовать для этого нержавеющую сталь.

Боевая пружина для оружия должна быть из проволоки ОВС, диаметром 1,6 мм и навита спирально, таким образом, чтобы в результате получился шаг 4,5 мм.

Прежде чем приступать к обработке проволоки ее необходимо отпустить, а именно нагреть до 300 градусов и остудить до комнатной температуры.

Такие операции позволят избежать деформаций пружины в дальнейшем. Концы прутка, или уже пружины необходимо раскалить и подогнуть, так чтобы они были перпендикулярны к оси.

Вкладыш в ружье предназначается для того, чтобы закрепить плоские пружины возвратного действия и в основном изготавливается из текстолита.

Его нужно будет приклеить к обойме, а уже после на него приклеить пружины.

Для сборки подводного оружия понадобятся заклепки, которые лучше всего выбирать из прочной, надежной стали.

Для того, чтобы наматывать гарпунный линь понадобится специальный крючок, который может быть выполнен из латуни или «нержавейки».

Крючок должен быть припаян к стволу.

Пружины предохранителя в основном используются в качестве стопора для двух основных положений.

В качестве материала лучше всего подходит сталь, толщиной 0,5 мм из прочного легированного материала 65 или углерода марки У8,У10, У10А. Пружина крепится с помощью заклепок.

Тяга для линя является ничем другим, как стальной проволокой в 2 мм. Один из концов тяги сгибается, образуя кольцо, с помощью которого в последствие будет крепиться к спусковому крючку.

На сегодняшний день самую большую популярность среди потребителей получили ружья для подводной охоты пневматического действия. Хотя, стоит отметить, что принцип их изготовления включает в себя несколько особенностей.

Именно за счет того, что конструкция предполагает достаточно сложную технологию изготовления, некоторые заинтересовавшиеся клиенты отказываются от такого вида оружия для ловли рыбы.

Для того чтобы изготовить собственными руками пружинное ружье для подводной охоты, необходимо заранее подготовить некоторые материалы:

  • проволока ОВС Ǿ 2 мм марки, лучше всего выбрать пружинную сталь 65Г;
  • дюралюминиевая трубка с Ǿ12,5-13 мм, которая будет предназначаться для ствола;
  • пластины 2 шт, толщиной 10-12 мм, из винилпластика, из которой в последствии будет сделана рукоятка;
  • пруток Ǿ 6-8 мм, идеальным вариантом будет такой материал, как нержавеющая сталь — для гарпуна.

Технология поэтапного изготовления подводного ружья состоит в следующем:

  1. Все специалисты рекомендуют начинать процесс изготовления с самого сложного элемента в конструкции, а именно с пружины, которую для навивки лучше всего отдать профессионалам. Специалисты, скорее всего, будут навивать пружину на токарном станке согласно ГОСТам, после этого предстоит обжиг в термической печи и нанесение специального антикоррозионного покрытия. Профессионалам не нужно будет давать рекомендации, исключительно сообщить, какой нужен шаг готового изделия и ее конечную длину, которая будет соответствовать размеру ствола. Пружина уже в собранном изделии будет работать на сжатие и поэтому ее длина обязательно должна быть больше ствола примерно на 300 мм, в противном случае при первом же выстреле она сядет или лопнет.

    Суть такого запаса в том, что в момент выстрела, значения усилия пружины, на самом конце ствола не сводится к нулю, а только к минимуму, а значит, нет преждевременного выстрела гарпуна. Этот эффект называется эффектом сжатой пружины.

  2. Вторым шагом будет выполнение из подготовленного материла ствола для оружия. В случае если нет возможности купить небольшую алюминиевую трубку, можно воспользоваться старой лыжной палкой. Считается, что самая оптимальная длина ствола – это 700 мм. Таким образом, можно добиться наилучшей и максимально удобной стрельбы, в любых условиях, в любых водоемах.
  3. На двух концах трубки нужно обязательно нарезать резьбу и специальный паз 150 мм, который будет предназначаться для шептало. После этого стоит выполнить отверстия для того, чтобы попавшая в ствол жидкость могла просто и быстро выходить.
  4. В ружье обязательно должны быть надульник и заглушка, выполненные из дюралюминия. Для того чтобы в заглушке установить гарпун, нужно будет выполнить специальное отверстие. После чего моно смело начинать выполнение рукоятки оружия и непосредственно самого спускового механизма.

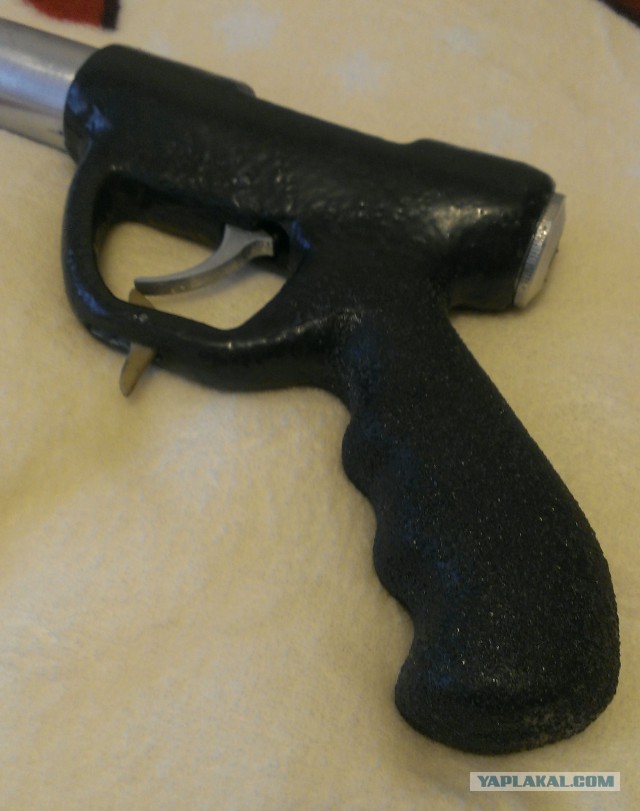

  5. Для изготовления рукояти отлично подойдут пластины из текстолита, которые заживают в тиски, в процессе выполнения и просверлить отверстия по диаметру ствола. Далее вырезать задуманный контур рукоятки и выпилить напильником канавки глубиной 3 мм, для установки спускового механизма.

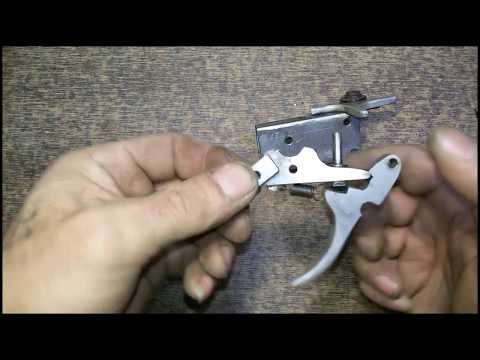

  6. Далее необходимо высверлить отверстие для оси предохранителя, шептала и непосредственно пружины, также не стоит забывать про крепежные элементы, для которых также потребуются установочные отверстия.
  7. Теперь две готовые половинки рукояти совместить в стволе и закрепить винтами, это исключит в последствие смешение по длине ствола. Перед крепежом необходимо установить стопорное кольцо. Сам процесс сборки будет окончен после того, как будет установлен спусковой механизм, пружины, предохранители и шептало. В целом предстоит несложная слесарная работа.
  8. Теперь можно приступать к гарпуну, лучший материал для которого лучше будет нержавеющая сталь толщиной 6 мм. Гарпун должен обязательно быть с наконечником, заточенным специальным образом, так чтобы 4 грани были выполнены под корпус. Таким образом, заточенные грани наконечника будут мгновенно разрезать чешую рыбы и намного легче ее пробивать.
  9. Практически все готово, остался только легкосбрасыватель, который, выполняется из стальной полоски, и крепится винтиками к заглушке ствола. В момент выстрела линь будет достаточно просто разматываться, без задержек и усилий, а наматываясь, будет уложена под пластину, перед стволом.
  10. Все готово, ружье можно опробовать, приступать к подводной охоте. Необходимо всего лишь заправить гарпун в ствол оружия, таким образом, чтобы он дошел до упора, далее прижать пружину к шепталу, до сигнализирующего специфического щелчка.
  11. Таким образом, шептало идет вверх, в ствол и прижимается втулкой, в момент спуска пружина выполняет поступательные действия, возвращаясь в исходное положение. Теперь ружье заряжено и готово к своей первой добыче.
  12. Когда рыболов нажимает на спусковой механизм, шептало уходит в канавку и освобождает место для втулки пружины. Таким образом, пружина разжимается и выталкивает гарпун.

Преимущества изготовления своими руками

К преимуществам выполнения подводного ружья своими руками, можно отнести:

  • высокий уровень точности;
  • значительная экономия денег;
  • для изготовления не понадобятся специальные знания и умения;
  • сравнительная бесшумность в действии.

Но не стоит забывать, что есть и недостатки:

  • Охота, может производиться только на среднюю и мелкую рыбу, для крупной, гарпун недостаточно прочный;
  • Исключена возможность сменить наконечник гарпуна.

Подводная охота дает человеку непередаваемые ощущения от самого процесса. Это занятие кроме положительных эмоций дает еще и заметные результаты. Они заключаются в отличном улове.

Характеристика

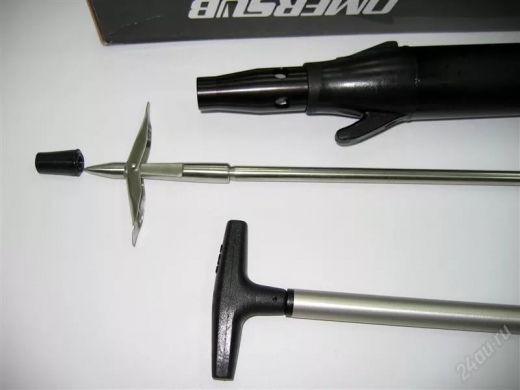

Гарпун является ключевым элементом, который удерживает рыбу после попадания в нее. Изготавливают его исключительно из нержавейки. Ее зачастую закаливают для придания высокой прочности. Высококачественная охота не возможна с гарпуном, не имеющим высокой жесткости.
При недостаточной жесткости гарпун может согнуться при выстреле. Таким орудием цель не будет поражена с достаточной точностью. По этой же причине оно несет в себе опасность для стрелка.

Разновидности

Гарпуны, используемые в охоте под водой делят на следующие виды:

1. Наиболее популярными являются гарпуны, механизм спуска которых без фиксатора. В них нет канавок, проточек и движущихся частей. Они используются в основном в пневматических ружьях, у которых спусковой механизм находится в задней части.
2. У второго вида гарпуна присутствуют специальные отверстия и проточка. Ружья для них имеют переднее расположение механизма спуска.
3. Третий вид гарпунов с особой проточкой, предназначенной для закрепления в задней части механизма спуска.

По типу наконечника гарпуны делят на группы:

1. Наконечник представляет с гарпуном единое целое.
2. Съемный наконечник придает гарпуну универсальность.

Качественное пользование орудием и результативность охоты имеют прямую зависимость от наконечника. Перед началом охоты нужно грамотно подобрать тип заточки, исходя из условий охоты.

Выбор гарпуна

Для небольшой рыбы подойдет орудие с диаметром 6 мм. Они обладают большей скорострельностью. На крупную рыбу лучше идти с гарпуном из титана диаметром 7-8 мм. Наиболее распространенным является гарпун с диаметром 6,5 мм. Охотиться в море нужно ружьем 1,5-2 метра длиной и диаметром стрелы до 1 см.

Самодельный гарпун

Многие профессиональные охотники не спроста используют орудия, изготовленные самостоятельно. Смастерить гарпун не сложно, если следовать простым рекомендациям:

1. Стальной стержень заменит деревянная палка. Наконечники изготавливаются из стальной проволоки диаметром 4-5 мм и длиной 25-30 см.
2. Один конец проволоки загибается под углом 90 градусов на 5-7 мм. Второй конец расплющивают и делают зацеп.
3. В палке просверливают отверстия, в которые вставляются загнутые концы. Закрепляется конструкция веревкой.

Привязка гарпуна

Привязка может быть сделана несколькими способами. Рассмотрим положительные и отрицательные моменты каждого из них.

Привязка спереди. Плюсы:

Проста в изготовлении и замене линя.
С легкостью простреливает рыбу и держит ее.

Сложность попадания с большого расстояния.
Стрела получает слабое место в месте привязки.
Существует вероятность застревания стрелы.
Линь может повредиться о рыбную кость.

Привязка спереди к втулке со скольжением. Плюсы:

Линь не влияет на гарпун.
Линь имеет нормальную длину.

Трудно изготовить.
Необходимость фиксации у надульника.
Повышается сложность конструкции гарпуна.
Выше сопротивление.
Рыбу сложно поразить навылет.
В рыбе стрела не фиксируется при поражении.

Привязка сзади за втулку со скольжением. Плюсы:

Линь не действует на гарпун.
Простота изготовления.
Направление гарпуна обеспечивает надульник.

Сложно сменить линь.
Отверстие ослабляет стрелу.
Опасность повреждения рыбной костью.
Невозможно поразить цель навылет.

Грамотный выбор гарпуна позволит охотнику-рыболову получить море положительных эмоций от подводного мира, отличный улов и избежать проблем со снаряжением. В следующей статье мы обсудим, как сделать

Гарпуны и подводные ружья

Гарпун-самострел

Представляю вам описание наипростейшего оружия для подводной охоты, оно достаточно легкое и с хорошей силой боя.

На рисунке изображен разрез пружинного самострела.

Рис. 1. Пружинное подводное ружье:
1 — гарпун, 2 — втулка, 3 — винт М3, 4 — ствол, 5 — поршень, 6 — боевая пружина, 7 — обойма, 8 — втулка, 9 — винт М3, 10 — крючок, 11 — вкладыш, 12 — пружина предохранителя, 13 — пружина шептала, 14 — шептало, 15 — предохранитель, 16 — спусковой крючок, 17 — ось тяги намотки линя, 18 — ручка, 19 — тяга намотки линя.

Чертежи деталей самострела

ГАРПУН — из стального прутка 5 мм («серебрянка»). На одном из его концов нарезается резьба М5 и сверлится отверстие для линя. После механической обработки гарпун закаливается. Втулка — направляющая для гарпуна — вытачивается из нержавеющей стали или дюралюминия.

СТВОЛ — это труба 12х1 мм. Материал — латунь или нержавеющая сталь. Для свободного прохода воды при выстреле или зарядке по всей поверхности ствола насверливаются отверстия 4-5 мм с шагом около 10 мм. Поршень вытачивается из нержавеющей стали или дюралюминия.
Между прочим, и втулки, и поршень можно сделать из отрезков трубки 10х2,5 мм, что полностью исключит токарные работы при изготовлении ружья.

БОЕВАЯ ПРУЖИНА навита из проволоки марки ОВС 1,6 мм. Первоначально на стержень 6 мм виток к витку навивается проволока, которая затем растягивается до получения необходимого шага — 4,5 мм. Чтобы при обработке пружины не было остаточных деформаций, проволоку необходимо отпустить, то есть нагреть примерно до 300°С и остудить до комнатной температуры. Концевые витки, раскалив докрасна, необходимо подогнуть таким образом, чтобы их плоскость была перпендикулярна оси пружины.

ОБОЙМА вырезается из листовой латуни или нержавеющей стали толщиной 1 мм. Отверстия на ее боковых поверхностях желательно выпиливать, вложив дощечку подходящего размера после того, как заготовка будет согнута. Это позволит избежать погрешностей в расположении отверстий на правой и левой щеках обоймы. При сборке обойму припаивают к стволу, ориентируясь на положение прорези.

КРЮЧОК предназначен для наматывания на него гарпунного линя. Он выпиливается из латуни или нержавеющей стали и припаивается к концу ствола.

ВКЛАДЫШ текстолитовый, он предназначен для крепления плоских возвратных пружин. Вкладыш приклепывается к обойме, пружины также приклепываются к вкладышу. Заклепки желательно применять стальные, в крайнем случае можно воспользоваться обычными гвоздями.

ПРУЖИНЫ ПРЕДОХРАНИТЕЛЯ предназначены для фиксации предохранителя в двух устойчивых положениях. Материалом служит стальная лента толщиной 0,5 мм марки 65Г или У10А. Прикреплять пружины к обойме целесообразнее всего винтами или заклепками.

ТЯГА для намотки линя представляет собой кусок стальной проволоки толщиной 2 мм. Один из ее концов сгибается в кольцо, с помощью которого тяга прикрепляется к спусковому крючку.

Пистолет — для подводной охоты

Подводная охота в водоемах со сложным рельефом дна и ограниченной прозрачностью воды имеет свои особенности: некогда наводить ружье, негде маневрировать. Ружья, имеющиеся в настоящее время в продаже, для таких условий неудобны. Куда предпочтительнее подводные пистолеты. Из известных типов такого оружия наиболее подходящие — капсюльные. Основное их достоинство в том, что при выстреле на гарпун действует импульс в несколько сот килограммов в отличие от ружей иных систем, где усилие на гарпуне не превышает десятков килограммов. Соответственно разнятся и скорости гарпунов. К достоинствам капсюльных пистолетов можно отнести и легкость их заряжания.

Хочу предложить любителям «подводной охоты» конструкцию такого капсюльного пистолета. С ним я успешно охотился около трех лет на озерах, водоемах России и Ближнего зарубежья.

Рис. 1. Конструкция подводного капсюльного пистолета:
1 — гарпун (сталь 50 или 12Х18Н10Т), 2 — ствол (труба Т8х1,5, сталь 12Х18Н10Т), 3 — мушка (Д16АТ), 4 — гарпун-линь (капрон), 5 — прицел (Д16АТ), 6 — казенник (сталь 12Х18Н10Т), 7 и 11 — цилиндрические штифты, 8 — винт-ось (сталь 12Х18Н10Т), 9 — фиксатор (сталь 12Х18Н10Т), 10 — вкладыш (сталь 12Х18Н10Т), 12 — капсюль «жевело», 13 — скоба-экстрактор (сталь 40Х), 14 — лафет (сталь 12Х18Н10Т), 15 — наконечник ударника (сталь 12Х18Н10Т), 16 — ударник (труба Т8х1, сталь 12Х18Н10Т), 17 и 23 — ось (сталь 12Х18Н10Т), 18 — фишка ударника, 2 шт. (сталь 12Х18Н10Т), 19 — вкладыш (сталь 12Х18Н10Т), 20 — спусковой крючок (Д16АТ), 21 — ось (сталь 12Х18Н10Т), 22 — шептало (сталь 12Х18Н10Т), 24 — боевая пружина (проволока II—1), 25 — направляющая ударника (труба Т10х1. сталь 12Х18Н10Т), 26, 29, 33, 34, 41, 44, 45, 53, 55 — винт М4, 27 — средняя пластина рукоятки (текстолит, S — 5 мм), 28 — заклепка (сталь? 4 мм), 30 — фишка фиксатора, 2 шт. (сталь 12Х18Н10Т), 31 — пружина фиксатора (проволока II—1), 32 — ось (сталь 12Х18Н10Т), 35, 40, 43, 46, 52, 54, 56 — заклепки (алюминиевая проволока), 36 — фишка предохранителя, 2 шт. (сталь 12Х18Ш0Т), 37 — предохранитель (сталь 12Х18Н10Т), 38, 48, 50, 51 — ось (сталь 12Х18Н10Т), 39 — пружина предохранителя (проволока II — 0,5), 42 — внешняя пластина рукоятки (текстолит S — 5 мм), 47 — тяга сброса гарпун-линя (сталь 12Х18Н10Т), 49 — возвратная пружина (проволока II — 0,3).

На рисунке 1 показан полный разрез пистолета. По конструкции он разламывающегося типа. Ствол запрессован в казенник и дополнительно зафиксирован штифтами. На стволе винтами крепятся прицел и мушка. В нижней части последней имеется крючок с отверстием для линя.

В заряженном состоянии казенник находится между щечками лафета и удерживается в таком положении фиксатором через вкладыш. Последний связан с лафетом заклепками. Фиксатор удерживается в крайнем положении пружиной, закрепленной на оси.

Внутри рукоятки, состоящей из трех текстолитовых пластин толщиной 5 мм, располагается ударно-спусковой механизм.

Ударный механизм состоит из ударника с наконечником, вкладышем и фишками, а также из направляющей ударника, укрепленной на рукоятке с помощью винта. Для прохода воды в момент выстрела по бокам направляющей насверлены отверстия 2-3 мм.

Спусковой механизм служит для фиксации ударника во взведенном состоянии и для сброса линя в момент выстрела. Спусковой крючок и шептало располагаются на осях, запрессованных в нижнюю пластину рукоятки и связанных между собой. К спусковому крючку подвешиваются тяга и возвратная пружина, второй конец которой зафиксирован осью. Предохранитель имеет два фиксированных положения. Наиболее удачным узлом пистолета, по-моему, является скоба-экстрактор. Она припаивается припоем ПОС-40 к лафету. Благодаря скобе капсюль автоматически извлекается из ствола.

Подготовка пистолета к выстрелу. При отведении фишки назад до упора под действием собственного веса ствол с казенником повернется на 90° вокруг оси. Далее взводится ударник. Спусковой крючок ставится на предохранитель. Вставив капсюль наполовину в ствол, казенник поворачивают вокруг оси. При этом капсюль полностью войдет в ствол, а основание его будет находиться между лафетом и усиками скобы. Линь наматывают между крючком мушки и тягой.

Для выстрела необходимо снять с предохранителя спусковой крючок и нажать на него. При этом сбрасывается линь и спускается ударник. После выстрела следует взвести ударник, спусковой крючок поставить на предохранитель, большим пальцем левой руки отвести фишку до упора в сторону рукоятки, а ладонью той же руки повернуть казенник вокруг оси. За счет усов скобы-экстрактора капсюль выскакивает из ствола.

Рис. 2. Устройство патрона для подводного пистолета:
1 — капсюль «жевело», 2 — трубка полихлорвиниловая Т3х0,5, 3 — клей БФ-88, 4 — трубка полихлорвиниловая Т4х0,5, 5 — черный порох «медведь», 6 — бумажный пыж.

Использование капсюля «жевело» обеспечивает дальность стрельбы до трех метров. Для изоляции от воды капсюль предварительно замазывают пластилином или парафином. Применение патрона (рис. 2) позволяет увеличить дальность стрельбы до 10 м в зависимости от дозировки пороха. При использовании этого патрона целесообразно применять ствол с более толстыми стенками и большей длины. Длинный гарпун позволит к тому же стрелять более прицельно. Наконечник гарпуна должен быть симметричным относительно его оси, поскольку даже незначительное отклонение от симметрии приводит к искривлению траектории полета гарпуна.

Сборочные чертежи:

Чертеж 1 Чертеж 2

БОНУС по материалам fishgun.spb.ru:

Все представленые здесь материалы касаются только самостоятельно изготовленного оружия для подводной охоты. В анотациях к статьям указано откуда она взята (автор или издание) и содержащийся материал — схемы, чертежи и тд и тп, а так же мои небольшие коментарии по поводу конструкции или содержания. Надеюсь, что вы найдете здесь полезную информацию.

Ружья гидропневматические

Гидропневматическое ружье Игоря Ившина

Гидропневматическое ружье «Мета» (Владимир Матвиенко) Киев Описание конструкци, чертежи, схемы.

Гидропневматическое ружье (Адрей Фалеев) . Чертеж, описание, «поучительная история» создания ружья:)

Гидропневматическое ружъе (Спортсмен подводник №48,77год) . Довольно оригинальная конструкция РАСХОДНОГО ружъя. Сама конструкция конечно же повторению вряд ли подлежит (все таки 21 век на дворе) но можно почерпнуть много интересного. В частности самоуплотняющиеся манжеты на поршне. Хотя насколько мне известно они должны быть развернуты навстречу друг другу… но это уже детали..:)

Гидропневматическое ружъе (Спортсмен подводник №86,91год) . Неплохая конструкция ружъя, весьма продуманная, сбалансированная и главное простая. Хороший образец для подражания. (особенно если повыкидывать всякую фигню системы шпуля и довести до ума спуск…). Стоит отметить, что как правило все самоделки повторяют данную. Рекомендую.

Гидропневматическое ружъе с подвижным стволом (Спортсмен подводник №87,91год) . Пожалуй самая известная схема (и в то же время никем не повторенная:)). Примечательна тем, что в ней достаточно толково описаны расчеты и принципы работы гидропневмы и совершенно не продуманы многие детали и узлы. Хотя может я слишком строго сужу… прошлый век всетаки…

Интересная конструкция спускового механизма с минимальным ходом и усилием спуска. Весьма приятна при стрельбе навскидку. В остальном очень простая конструкция. Только стандартные материалы. Данное ружъе является логическим развитием (и по видимому завершением) предыдущих 4 или 5 конструкций (они описаны не будут ибо содержали недочеты, ощибки или просто плохо себя вели:)) Вобщем рекомендую! Из моего это пока что лучшая конструкция!!!

Гидропневматическое ружъе (Hanter) Показано ружъе, описаны грабли, на которые не рекомендуется наступать. Наиболее интересна деталировка.

Гидропневматическое ружъе «Акватекс» (Cайт производителя) . Приведена только фотография ружжа и описание спускового механизма. Плюс мои коментарии:)

Гидропневматическое ружъе или «Наш ответ Акватексу» (Hanter) . Дальнейшее развитие моей гидропневмы. В спусковом механизме применен гидрозатвор. Усилие спуска — меньше не бывает. Выстрел резкий, мощный.. вобщем без тормозов.. 🙂

Гидра, или нет предела совершенству (Hanter) Дальнейшее развитие «Гидры». Поменялись практически все детали. Изменения направлены на упрощение и облегчение конструкции.

Гидропневматическое ружъе (Алексей Зверев / Борис Васильев) Представлено гидропневматическое ружъе довольно оригинальной конструкции. Обладает мощным боем и легкой зарядкой. Оригинально решен поршневой узел — всего одна качественно обработанная поверхность.

Гидропневматическое прямоточное ружье (Юрий Будаш) Очередная вариация на тему гидропневматики. Всего одна качественно обработанная трубка, просто, надежно, доступно. Рекомендуется к изучению:)

Гидропневматическое ружье (А.Степанов, И.Никольский. Прислали Владмир Пальчик и Дмитрий Скворцов) Гидропневматическое ружье с насосом. Мощьный бой, легкая зарядка… что еще надо для счастья. Детальки бы еще попроще…

Гидро Гидропневматическое ружье. Мощьный бой, маленькие габариты… Это ружье послужило прототипом для моего первого.

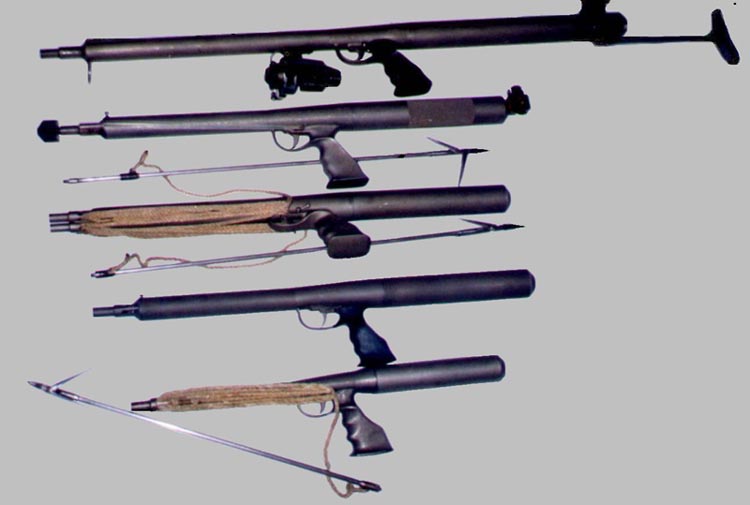

Ружья пневматические

«Аргумент» из Риги (Юрий)

Пневматическое ружье с передним зацепом. (Hanter)

Пневматическое ружьё Шпага . (Hanter)

История изготовления Зелинки . (Беркут)

Морское ружье (Кормин Евгений) Фотографии описание…

Пневматическое ружье «Бизон» . Фотографии описание…

Пневматические ружъя (Александр Сикало) . Приведены схемы ружъя, узлов и их вариантов. Фотографии готовых изделий. Описаны принципы действия, основные грабли, варианты исполнения. Очень подробное и качественное оформление, деталировка. практически ни одна деталь не оставлена без внимания!! Сдается мне эта статья станет хитом и своеобразным УЧЕБНИКОМ по отечественным самоделкам. РЕКОМЕНДУЮ!!! Вот! Просто без коментариев!..

Пневматическое ружжо с передним зацепом (Hanter) . Самое обычное пневматическое ружжо. Необычно только его моща:) На этом ружъе были опробованы такие решения как курок с нижней осью! Заводской клапан закачки!! Клиновой спуск, не меняющий усилия спуска в зависимости от закачки!!! … я кстати им до сих пор людей пугаю… и рыбу иногда постреливаю… вобщем оно у меня запасное:) там кстати даже гидродемпфер есть! работающий:О

Пневматические ружжо с зацепом за поршень (Hanter) Интересная конструкция спускового механизма, с минимальным усилием спуска, не зависящим от закачки, а так же гидродемпфером в подфижной втулке гарпуна. В остальном все обычно. На момент написания статьи, ружъе находится в стадии сборки.

Пневматические ружжо системы Зелинского (Хрустальный Грот + Акватекс) . Приведена схема ружъя (правда по ней нихрена не понять:) и схема его работы. Довольно интересная конструкция, весьма не традиционная и в то же время очень оригинальная. Но сложная.

Пневматические ружжо системы Зелинского.(Алексей Золотов, прислал Александр Сикало) . Приведена обзая схема ружъя. Очень подробная. Доступны чертежи, очень подробные, качественные. Практически можно нести токарю.

Пневматические ружжо системы Зелинского.(Hanter) . Что внутри или трезвая оценка. (статья продублирована в разделе «заводское оружие»)

Довольно простая и интересная конструкция пневматического ружья.

Еще одна простая конструкция пневматического ружья с передним зацепом.

Пневматическое ружье с зацепом за поршень (…) Ну уж проще этого ружья помоему просто некуда… Нет, есть — РПО-2… Эх… если бы оно было таким…

Пневматическое ружье с передним зацепом (…) Ружье с очень интересным клиновым спуском. Очень похожим на мой, тока мой «тянет» а этот «толкает»…

Титановые пневматы из Питера (Hanter) Фоторепортаж. Представлены ружья, показано что куда, откуда, как. Видны потроха, деталировка. Простые и интересные решения.

Пневматическое ружье (Hanter) Или наш подход к морской охоте… по нормальному…

Пневматическое ружье (Hanter) с передним зацепом. Просто неплохое ружье. интересен вариант исполнения переднего зацепа.

Пневматическое ружье (Hanter) или скорее пневматический слинг. Проще ну просто некуда.

Пневматическое беспоршневое ружье (Владимир, Сочи) Очень простой пневматически пистолет. не требует точного оборудования и очень доступен к повторению.

Пневматическое беспоршневое ружье Vlanik (Hanter) Обзор конструкции и исполнения (…»Что внутри или трезвая оценка»…)

Пневматическое ружье, или откуда у «Пирометра» ноги растут (Hanter) . Ружье гораздо старше чем «пирометр», сделано человеком для себя, но схожесть конструкции просто поражает.

Пневматический пистолет для подводной охоты. (Опубликовано в журнале «Спортсмен-подводник». Б.М. Клименко) Пневматический расходный пистолет работающий на СО2 или сжатом воздухе. Редукторная схема. Регулируемая сила боя.

Пневматическое ружье с системой облегченной зарядки (Олег / Krim4ak) . Описание пневматическог ружья с гидравлической системой взведения позволющей зарядить ружье даже ребенку.

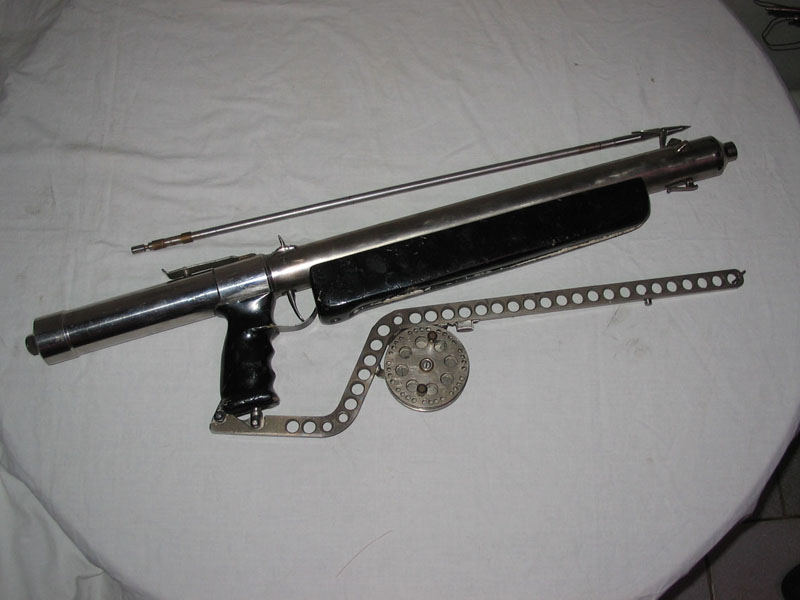

Ружья Ремизова Вадима Львовича г.Донецк (Хрустальный Грот www.fishhunter.kiev.ua) . Ружья одного уровня с ружьями Зелинского и А.Сикало. Великолепнейшее качество исполнения и продуманная, отточеная конструкция. Глядя на такие «самоделки» понимаешь убожество импорта и тоскливо закатываешь губу… 🙂

Пневматическое ружье (Hanter) . С зацепом за поршень и задним расположением рукоятки.

Пневматическое ружье (Ермоленко Сергей) . Для морской охоты в Крыму. Оч интересная конструкция ружья для засадной охоты.

Самодельное подводное ружье. (Максим Головин) . Очень компактное ружье. Спусковой механизм построен по принципу описанному автором в статье «цанговый спусковой механизм».

RocketLauncher для подводной охоты. (HaNTeR) . Весьма оригинальное ружье. Заставляет как улыбнуться так и задуматься.

Пневматическое подводное ружье. (HaNTeR). Старое и очень неплохо сделанное ружье. Несмотря на годы весьма неплохо фунциклирует. Делалось явно с душой.

Пневматическое ружье. С клапаным спусковым механизмом и подвижным стволом. (Jack) . Очень интересная конструкция ружья построенного по мотивам схемы Зелинского. Качество изготовления и отделки даст фору многим заводским ружьям.

Прочие ружья

Как сделать подводный арбалет своими руками, арбалет-ружье

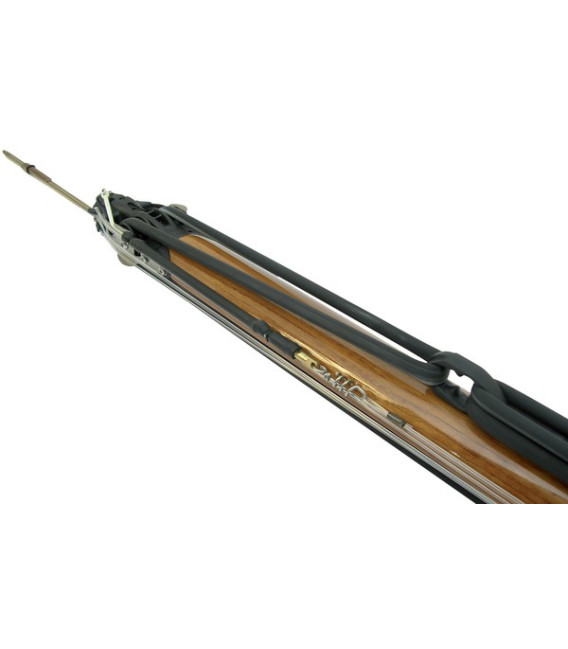

Ружье арбалет для подводной охоты: пневматический арбалет или резинового боя?

Подводная охота с арбалетом очень увлекательное занятие. Но, как и любая другая, она требует соответствующего снаряжения, главное из которого – ружье. Существует два вида этого оружия: пневматическое и ружье резинового боя или как их еще называют, арбалеты для подводной охоты. Достаточно просто купить ружье в специализированном магазине, но куда интереснее сделать его своими руками. Пневматический арбалет достаточно сложен и в изготовлении, и в использовании. Он требует специальных знаний и навыков. А вот арбалет резинового боя сделать намного проще, научиться метко стрелять из него значительно быстрее. Устройство подводного арбалета.

фото. Охота с подводным арбалетом

Сначала устройство, потом чертежи на самодельный арбалет для подводной охоты

Прежде чем читать чертежи и собирать инструменты, рассмотрим устройство подводного арбалета. Как видно на фото, ружье резинового боя толкает гарпун посредством возвращения в исходное положение резиновых тяжей. Конструкция арбалета достаточно проста и надежна. Ствол, рукоятка, спусковой механизм (триггер), оголовье, тяжи, зацеп и гарпун — это составляющие арбалета. Все это можно сделать своими руками и собрать достаточно мощное оружие. Виды стволов Стволы арбалета могут быть разных типов: круглой цилиндрической или произвольной неправильной формы. На фоторужье с деревянным стволом неправильной формы.



фото. деревянный арбалет «подводная охота»

Задача ствола не только удерживать направляющую, но и сопротивляться достаточно сильным нагрузкам на изгиб, возникающими вследствие натяжения тяжей. Стволы заводских арбалетов изготавливают из особо прочного сплава алюминия, карбона, стекловолокна или дерева. Самодельный арбалет для подводной охоты можно сделать из дерева или алюминиевой трубки. Самый прочный на изгиб — деревянный. Он же и самый легкий в воде, поэтому часто к нему добавляются специальные грузила. Однако он уступает алюминиевому в маневренности. Направляющая, тяжи и оголовье.

фото. Арбалет для охоты из дерева

Направляющая ружья служит для стабилизации, направляемого по стволу, гарпуна. Актуальны они для ружей длиной более 90 см. Оголовье бывают открытого и закрытого типа. К оголовью закрытого типа крепятся парные тяжи (см. фото), а для открытых — используют кольцевые тяжи. Во втором случае разгон гарпуна будет несколько больше. Мощность тяжей должна быть сбалансированной. Слабая натяжка не даст достаточной силы для вылета стрелы, а черезчур сильная увеличит начальную скорость и даст лишнюю холостую нагрузку на ствол. Гарпун Может иметь разную длину и толщину, соразмерно конструкции и мощности арбалета. Зацепы на гарпунах тоже имеют два варианта конструкции: пропил или шарпфин.

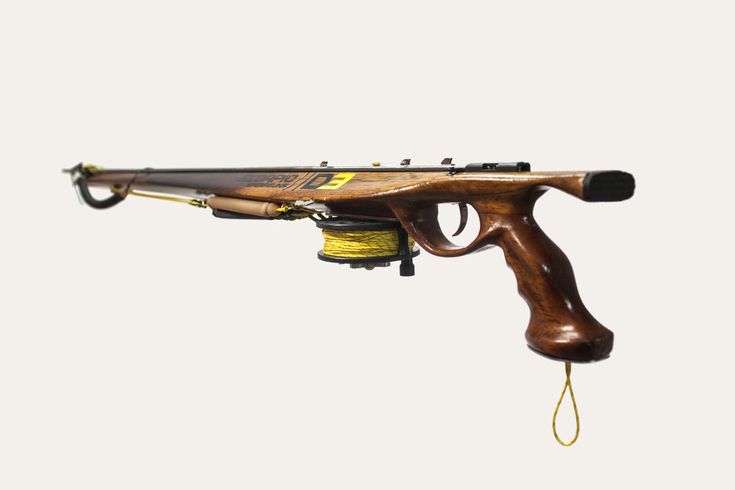

фото. Катушка подводного арбалета

Двугранная заточка гарпуна выдерживает удары о камни и тупится гораздо дольше остальных. А трехгранная обладает более значительной проникающей способностью. Катушка, рукоять и спусковой механизм Катушка нужна для охоты в каменном рельефе или на крупную рыбу, чтобы обеспечить резерв линя. Рукоять ружья должна удобно лежать в руке, хотя самодельный арбалет вполне можно сделать без нее. Конструкция ружья без рукоятки показана на фото. Спусковой механизм должен работать безотказно. В подводной охоте это особенно важно, так как для устранения сбоя придется возвращаться на берег. Поэтому, рекомендация, чем проще — тем надежнее, особенно актуальна в данном случае. Но не следует путать простоту с неряшливостью конструкции и исполнения.

фото. Спусковой механизм подводного арбалета своими руками

фото. Чертеж спускового механизма подводного арбалета

Чертеж подводного арбалета для рыбалки

Как сделать подводный арбалет в домашних условиях? В общем-то, особых сложностей в этом нет. Нужно только вооружиться терпением и добросовестно выполнять все рекомендации этой статьи. Предлагаемый арбалет с деревянным стволом, оснащенный катушкой, достаточно прост. Никакие особые чертежи для его изготовления не понадобятся. Массивный деревянный брусок неправильной формы с четырьмя гранями отлично выдерживает нагрузки на излом. Поэтому риски сломать его из-за несоразмерной мощности тяжей минимальны. Спусковой механизм и рукоять на предлагаемой модели отсутствует, так как конструкция позволяет совершать выстрелы без него. Это значительно упрощает процесс изготовления. Но стрелять придется обеими руками, поэтому стоит все же оснастить арбалет спусковым механизмом, изготовленным по чертежам. Это можно сделать сразу или апгрейдить уже готовое ружье. Итак, арбалет подводный — шаг первый.

фото. Самодельный подводный арбалет ружье

Собираем самодельный арбалет-ружье из катушки, спускового механизма и других запчастей

Чтобы сделать его, понадобится деревянный брусок комфортного размера. Не рекомендуется делать ружье длиной более 76 см, если это первый опыт изготовления подобных вещей своими руками, и применения их на практике.

Фото. Чертеж подводного арбалета

Сделать рукоять и спусковой курок тоже лучше после того, как пройдут первые испытания. Для большей устойчивости к нагрузкам, брусок с одной стороны можно сделать немного тоньше, таким образом, чтобы образовался небольшой изгиб не более 2 градусов. Это нетрудно сделать своими руками, внимательно ознакомившись с чертежами приведенными ниже. Шаг второй — катушка Катанка 6 мм сгибается П-образно. Ее длина должна быть достаточной, чтобы обогнуть ствол таким образом, что по двум его длинным граням она должна прилегать на 1/4 по каждой стороне, огибая торцевую сторону. С обеих сторон бруска крепим к нему заготовку с помощью перфорированной металлической ленты, загнутой по диаметру проволоки, так чтобы заготовка оказалась между лентой и бруском (см. чертежи). Нужно использовать шурупы по дереву из нержавеющей стали.

В заводских ружьях с катушкой, ее устанавливают там, где находится спусковой механизм. Это требует комплектации конструкции дополнительными деталями. В нашем случае, когда процесс выполняется своими руками, она будет установлена в передней торцевой части. Это избавит от необходимости устанавливать дополнительные механизмы.

фото. Запчасти для подводных арбалетов

Для катушки подойдет любой барабан небольшого размера, желательно пластиковый. В нем сверлим отверстие под леску 2,5 мм В это отверстие пропускаем леску, закрепляем ее путем оплавления узла, а затем наматываем на катушку. Её, в свою очередь, одеваем на заготовку так, чтобы она оказалась на короткой стороне держателя, в авангардной части ружья.
Держатель вместе с катушкой прикрепляем к бруску на таком расстоянии, чтобы катушка беспрепятственно крутилась по торцевой стороне держателя, между ним и бруском. Металлические крепления не должны находиться ровно друг против друга. Одно должно быть ближе по направлению к катушке, другое – дальше, как показано на фото. Шаг третий. Направляющая. Ее тоже сделаем своими руками из алюминиевой трубки диаметром 9,5 мм (наружный) и 6,5 мм (внутренний).

Для того чтобы свести трение к минимуму, направляющую сделаем из двух кусочков трубы (по 1 мм каждый). Один из которых закрепим у оголовья ружья, другой на расстоянии 10 см от него.
Крепим их к стволу шурупами с помощью металлической перфорированной ленты.

Механизм достаточно прост, единственное условие — гарпун должен свободно проходить сквозь них.
Тяга и гарпун Для тяжей лучше всего приобрести тягу (16-18 мм) в специализированном магазине, а укрепить ее — своими руками. Длина ее должна быть такой, чтобы серединное натяжение приходилось на конец ствола. Прикрепить ее к держателю катушки с каждой стороны нужно с помощью пластикового хомута, конец которого следует обрезать максимально близко к замку.
Закрепив один конец тяги, другой конец пропускаем через специальное кольцо (см. фото). С его помощью натягивать тяжи и стрелять будет гораздо удобнее.

Если оснащать ружье резиновой тяги спусковым механизмом, то точка максимального натяжения должна приходиться на зацеп. Гарпун нужной длины изготавливаем тоже своими руками из катанки диаметром 6 мм. Для этого нужно просто отрезать ее по размеру. А вот заточить острую часть лучше всего, обратившись к токарю. Те, кто предпочитает работать с особой точностью, могут использовать чертежи с указанными точными размерами, на фото.

Читайте так же: Охота с арбалетом видео и фото обзор

Как сделать подводный арбалет своими руками видео:

Ружье для подводной рыбалки: как изготовить своими руками

Сегодня особенно популярна подводная рыбалка, для проведения которой в рыболовных магазинах существуют специальный инструмент — ружье для подводной охоты. Ружья бывают двух видов: гарпунное и пневматическое. Первое более распространенное и дешевое, второе — сложное по конструкции и дорогое. Но не всегда есть возможность приобрести оружие, поэтому можно разобраться, как сделать ружье своими руками.

  • Подготовительные работы
  • Изготовление ружья
  • Гавайская модель
  • Конструкция с алюминиевой намоткой

Подготовительные работы

Перед тем как начнется работа по изготовлению ружья, необходимо закупить комплектующие:

  • Проволока марки ОВС и 65 Г, 16 метров.
  • Труба дюралюминиевая, внутренний диаметр 12,5−13 мм.
  • Рукоятка для ружья, можно использовать 2 пластины.
  • Пруток для гарпуна, диаметр до 1 мм.

Изготовление ружья

Процесс создания самодельных ружей своими руками начинается с изготовления пружины — самого сложного этапа. Делают пружину на токарном станке, после чего ее обрабатывают термическим путем и покрывают защитным слоем от коррозии. Пружина должна быть длиннее ствола на 25−30 см, т. к. после первого использования она стянется.

Следующим этапом будет изготовление ствола. В ее качестве можно использовать обычную лыжную палку. Длина ствола должна составлять от 60 до 80 см, это зависит и от водоема, в котором будет проходить охота.

Затем в стволе прорезается щель под шептало примерно 15−18 см. Именно эта длина отвечает за убойную силу ружья. Также на этом этапе делаются отверстия для отвода воды.

Из дюралюминиевой трубки вытачивается надульник с заглушкой. В ней проделывается отверстие, куда затем вставляется гарпун. На этом создание ствола подходит к концу и наступает этап конструирования спускового механизма и рукоятки.

Рукоятку делают, исходя из размеров ствола. Сначала из двух пластин вырезается контур. Затем в пластинах напильником выпиливаются щели для спускового крючка.

Далее изготавливается отверстие для пружины, предохранителя и ось шептала. Две пластины, которые применялись для рукоятки, скрепляют между собой винтами. На рукоятку можно поставить кольцо, чтобы избежать скольжения руки по стволу. Изготовление спускового механизма лучше доверить слесарю.

Завершающим этапом делают легкосбрасыватель и гарпун примерно 6 мм. Основной материал — нержавеющая сталь. Теперь ружье готово и его можно испытать.

Ружье имеет достаточную убойную силу для поражения цели на расстоянии до трех метров. Основной его недостаток — шум. Чтобы избавиться от этой проблемы, гарпун и пружину смазывают глицерином.

Гавайская модель

Название модель ружья получила в честь Гавайских островов, где использовалось это несложное устройство. Первая конструкция состояла из обычного жгута и гарпуна. При этом резиновый жгут цеплялся за большой палец руки и оттягивался к локтю, после чего натягивался гарпун. Необходимо было лишь прицелится и отпустить жгут. Но такой способ не совсем удобен, т. к. гарпун сложно постоянно удерживать в натянутом состоянии.

Производство подобной конструкции имеет не только спортивный интерес, но и экономическую выгоду, потому что специализированный магазин продает даже самые простые варианты ружья по немалой цене. Помимо того, при изготовлении «гавайки» можно испытать эстетическое удовольствие, т. к. всегда приятно иметь дело с вещью, сделанной своими руками.

Для изготовления гавайской модели понадобятся инструменты:

  • Трубка алюминиевая, внешний диаметр — 15 мм, длина — полтора метра.
  • ПВХ труба, длиной 250−300 мм. Ее внутренний диаметр должен быть больше диаметра трубки из алюминия.
  • Стальной шампур.
  • Два болта М4 с длиной 25 мм и 50 мм.
  • Прямоугольник железный.
  • Саморезы.
  • Две резинки: кольцевидная и рыболовная.
  • Нить капроновая.
  • Доска, не тоньше 25 мм.
  • Эпоксидка.

Первым делом нужно отпилить от шампура деталь длиной 20 см, затем зажать его в тисках, выставив примерно 10−12 мм, далее нужно согнуть выступающую часть буквой «Г».

Следующим этапом необходимо вынуть шампур из тисков и согнуть в обратную сторону короткой части буквы «Г». Потом в детали нужно просверлить 4 мм отверстие.

В середине короткой трубки нужно высверлить отверстие с двух сторон, с диаметрами 4 и 5 мм и отступив от края на 1 см, сделать 2 отверстия по 5 мм.

В короткой трубке также нужно просверлить отверстие 8Х2,5 мм. Эту же процедуру нужно повторить и в алюминиевой трубке, при этом высверлив в сантиметре от края два отверстия по 8 мм.

Из резины нужно изготовить жгут длиной 40−50 см, затем обмотать его капроновой нитью через каждые 5 мм. Из приготовленной доски необходимо отрезать пробку и высверлить в нем 4 мм отверстие.

Конструкция с алюминиевой намоткой

Эта модель популярна благодаря своей герметичности. Собирать устройство требуется традиционно со ствола. Можно выбрать небольшую обойму, что позволит лучше зафиксировать обмотку. Лучшим вариантом для выбора шептала будет версия с тремя зубцами. Предохранитель можно выбрать любой.

Огромную роль в этой модификации играет длина линя. На последнем этапе устанавливается компенсатор. Спусковой же узел лучше будет подобрать у пневматики, т. к. он сложен в изготовлении.

Изготовление гарпуна для подводной охоты. Подводное ружье своими руками. Самодельное пружинное ружье для подводной охоты

Главная > Идеи > Изготовление гарпуна для подводной охоты. Подводное ружье своими руками. Самодельное пружинное ружье для подводной охоты

Данная конструкция самодельного ружья для подводной охоты не очень сложная, легкая и с хорошей силой боя. Многочисленные эксперименты и доводки дали желаемый результат.

На рисунке изображен разрез пружинного ружья для подводной охоты.

Гарпун — из стального прутка Ø 5 мм («серебрянка»). На одном из его концов нарезается резьба М5 и сверлится отверстие для линя. После механической обработки гарпун закаливается. Втулка — направляющая для гарпуна — вытачивается из нержавеющей стали или дюралюминия.

Ствол подводного ружья — это труба 12х1 мм. Материал — латунь или нержавеющая сталь. Для свободного прохода воды при выстреле или зарядке по всей поверхности ствола насверливаются отверстия Ø 4-5 мм с шагом около 10 мм. Поршень вытачивается из нержавеющей стали или дюралюминия.

Между прочим, и втулки, и поршень можно сделать из отрезков трубки 10х2,5 мм, что полностью исключит токарные работы при изготовлении ружья.

Боевая пружина навита из проволоки марки ОВС Ø 1,6 мм. Первоначально на стержень Ø 6 мм виток к витку навивается проволока, которая затем растягивается до получения необходимого шага — 4,5 мм. Чтобы при обработке пружины не было остаточных деформаций, проволоку необходимо отпустить, то есть нагреть примерно до 300°С и остудить до комнатной температуры. Концевые витки, раскалив докрасна, необходимо подогнуть таким образом, чтобы их плоскость была перпендикулярна оси пружины.

Обойма ружья для подводной охоты вырезается из листовой латуни или нержавеющей стали толщиной 1 мм. Отверстия на ее боковых поверхностях желательно выпиливать, вложив дощечку подходящего размера после того, как заготовка будет согнута. Это позволит избежать погрешностей в расположении отверстий на правой и левой щеках обоймы. При сборке обойму припаивают к стволу, ориентируясь на положение прорези.

Крючок предназначен для наматывания на него гарпунного линя. Он выпиливается из латуни или нержавеющей стали и припаивается к концу ствола.

Вкладыш текстолитовый, он предназначен для крепления плоских возвратных пружин. Вкладыш приклепывается к обойме, пружины также приклепываются к вкладышу. Заклепки желательно применять стальные, в крайнем случае можно воспользоваться обычными гвоздями.

Пружины предохранителя предназначены для фиксации предохранителя в двух устойчивых положениях. Материалом служит стальная лента толщиной 0,5 мм марки 65Г или У10А. Прикреплять пружины к обойме целесообразнее всего винтами или заклепками.

Тяга для намотки линя представляет собой кусок стальной проволоки толщиной 2 мм. Один из ее концов сгибается в кольцо, с помощью которого тяга прикрепляется к спусковому крючку.

Подводная охота дает человеку непередаваемые ощущения от самого процесса. Это занятие кроме положительных эмоций дает еще и заметные результаты. Они заключаются в отличном улове.

Характеристика

Гарпун является ключевым элементом, который удерживает рыбу после попадания в нее. Изготавливают его исключительно из нержавейки. Ее зачастую закаливают для придания высокой прочности. Высококачественная охота не возможна с гарпуном, не имеющим высокой жесткости.
При недостаточной жесткости гарпун может согнуться при выстреле. Таким орудием цель не будет поражена с достаточной точностью. По этой же причине оно несет в себе опасность для стрелка.

Разновидности

Гарпуны, используемые в охоте под водой делят на следующие виды:

1. Наиболее популярными являются гарпуны, механизм спуска которых без фиксатора. В них нет канавок, проточек и движущихся частей. Они используются в основном в пневматических ружьях, у которых спусковой механизм находится в задней части.
2. У второго вида гарпуна присутствуют специальные отверстия и проточка. Ружья для них имеют переднее расположение механизма спуска.
3. Третий вид гарпунов с особой проточкой, предназначенной для закрепления в задней части механизма спуска.

По типу наконечника гарпуны делят на группы:

1. Наконечник представляет с гарпуном единое целое.
2. Съемный наконечник придает гарпуну универсальность.

Качественное пользование орудием и результативность охоты имеют прямую зависимость от наконечника. Перед началом охоты нужно грамотно подобрать тип заточки, исходя из условий охоты.

Выбор гарпуна

Для небольшой рыбы подойдет орудие с диаметром 6 мм. Они обладают большей скорострельностью. На крупную рыбу лучше идти с гарпуном из титана диаметром 7-8 мм. Наиболее распространенным является гарпун с диаметром 6,5 мм. Охотиться в море нужно ружьем 1,5-2 метра длиной и диаметром стрелы до 1 см.

Самодельный гарпун

Многие профессиональные охотники не спроста используют орудия, изготовленные самостоятельно. Смастерить гарпун не сложно, если следовать простым рекомендациям:

1. Стальной стержень заменит деревянная палка. Наконечники изготавливаются из стальной проволоки диаметром 4-5 мм и длиной 25-30 см.
2. Один конец проволоки загибается под углом 90 градусов на 5-7 мм. Второй конец расплющивают и делают зацеп.
3. В палке просверливают отверстия, в которые вставляются загнутые концы. Закрепляется конструкция веревкой.

Привязка гарпуна

Привязка может быть сделана несколькими способами. Рассмотрим положительные и отрицательные моменты каждого из них.

Привязка спереди. Плюсы:

Проста в изготовлении и замене линя.
С легкостью простреливает рыбу и держит ее.

Сложность попадания с большого расстояния.
Стрела получает слабое место в месте привязки.
Существует вероятность застревания стрелы.
Линь может повредиться о рыбную кость.

Привязка спереди к втулке со скольжением. Плюсы:

Линь не влияет на гарпун.
Линь имеет нормальную длину.

Трудно изготовить.
Необходимость фиксации у надульника.
Повышается сложность конструкции гарпуна.
Выше сопротивление.
Рыбу сложно поразить навылет.
В рыбе стрела не фиксируется при поражении.

Привязка сзади за втулку со скольжением. Плюсы:

Линь не действует на гарпун.
Простота изготовления.
Направление гарпуна обеспечивает надульник.

Сложно сменить линь.
Отверстие ослабляет стрелу.
Опасность повреждения рыбной костью.
Невозможно поразить цель навылет.

Грамотный выбор гарпуна позволит охотнику-рыболову получить море положительных эмоций от подводного мира, отличный улов и избежать проблем со снаряжением. В следующей статье мы обсудим, как сделать

Сегодня особенно популярна подводная рыбалка, для проведения которой в рыболовных магазинах существуют специальный инструмент — ружье для подводной охоты. Ружья бывают двух видов: гарпунное и пневматическое. Первое более распространенное и дешевое, второе — сложное по конструкции и дорогое. Но не всегда есть возможность приобрести оружие, поэтому можно разобраться, как сделать ружье своими руками.

Перед тем как начнется работа по изготовлению ружья, необходимо закупить комплектующие:

  • Проволока марки ОВС и 65 Г, 16 метров.
  • Труба дюралюминиевая, внутренний диаметр 12,5−13 мм.
  • Рукоятка для ружья, можно использовать 2 пластины.
  • Пруток для гарпуна, диаметр до 1 мм.

Изготовление ружья

Процесс создания самодельных ружей своими руками начинается с изготовления пружины — самого сложного этапа. Делают пружину на токарном станке, после чего ее обрабатывают термическим путем и покрывают защитным слоем от коррозии. Пружина должна быть длиннее ствола на 25−30 см, т. к. после первого использования она стянется.

Следующим этапом будет изготовление ствола . В ее качестве можно использовать обычную лыжную палку. Длина ствола должна составлять от 60 до 80 см, это зависит и от водоема, в котором будет проходить охота.

Затем в стволе прорезается щель под шептало примерно 15−18 см. Именно эта длина отвечает за убойную силу ружья. Также на этом этапе делаются отверстия для отвода воды.

Из дюралюминиевой трубки вытачивается надульник с заглушкой. В ней проделывается отверстие, куда затем вставляется гарпун. На этом создание ствола подходит к концу и наступает этап конструирования спускового механизма и рукоятки.

Рукоятку делают, исходя из размеров ствола. Сначала из двух пластин вырезается контур. Затем в пластинах напильником выпиливаются щели для спускового крючка.

Далее изготавливается отверстие для пружины, предохранителя и ось шептала. Две пластины, которые применялись для рукоятки, скрепляют между собой винтами. На рукоятку можно поставить кольцо, чтобы избежать скольжения руки по стволу. Изготовление спускового механизма лучше доверить слесарю.

Завершающим этапом делают легкосбрасыватель и гарпун примерно 6 мм. Основной материал — нержавеющая сталь. Теперь ружье готово и его можно испытать.

Ружье имеет достаточную убойную силу для поражения цели на расстоянии до трех метров. Основной его недостаток — шум. Чтобы избавиться от этой проблемы, гарпун и пружину смазывают глицерином .

Гавайская модель

Название модель ружья получила в честь Гавайских островов, где использовалось это несложное устройство. Первая конструкция состояла из обычного жгута и гарпуна. При этом резиновый жгут цеплялся за большой палец руки и оттягивался к локтю, после чего натягивался гарпун. Необходимо было лишь прицелится и отпустить жгут. Но такой способ не совсем удобен, т. к. гарпун сложно постоянно удерживать в натянутом состоянии.

Производство подобной конструкции имеет не только спортивный интерес, но и экономическую выгоду, потому что специализированный магазин продает даже самые простые варианты ружья по немалой цене. Помимо того, при изготовлении «гавайки» можно испытать эстетическое удовольствие, т. к. всегда приятно иметь дело с вещью, сделанной своими руками.

Для изготовления гавайской модели понадобятся инструменты:

Первым делом нужно отпилить от шампура деталь длиной 20 см, затем зажать его в тисках, выставив примерно 10−12 мм, далее нужно согнуть выступающую часть буквой «Г».

Следующим этапом необходимо вынуть шампур из тисков и согнуть в обратную сторону короткой части буквы «Г». Потом в детали нужно просверлить 4 мм отверстие .

В середине короткой трубки нужно высверлить отверстие с двух сторон, с диаметрами 4 и 5 мм и отступив от края на 1 см, сделать 2 отверстия по 5 мм.

В короткой трубке также нужно просверлить отверстие 8Х2,5 мм. Эту же процедуру нужно повторить и в алюминиевой трубке, при этом высверлив в сантиметре от края два отверстия по 8 мм.

Из резины нужно изготовить жгут длиной 40−50 см, затем обмотать его капроновой нитью через каждые 5 мм. Из приготовленной доски необходимо отрезать пробку и высверлить в нем 4 мм отверстие .

Конструкция с алюминиевой намоткой

Эта модель популярна благодаря своей герметичности. Собирать устройство требуется традиционно со ствола. Можно выбрать небольшую обойму, что позволит лучше зафиксировать обмотку. Лучшим вариантом для выбора шептала будет версия с тремя зубцами. Предохранитель можно выбрать любой.

Огромную роль в этой модификации играет длина линя. На последнем этапе устанавливается компенсатор. Спусковой же узел лучше будет подобрать у пневматики, т. к. он сложен в изготовлении.

Спокойная рыбалка — удовольствие не для всех. Но для любителей экстремальных развлечений есть своя вариация этого хобби. Необходимо просто добавить несколько особых инструментов — и сразу станет интересней. Совсем немногие знают, что такое гарпун, а тем более умеют с его помощью охотиться на рыбу. Это задача не из легких, и возможно, терпения здесь нужно гораздо больше, чем на обычной рыбалке.

История происхождения

Гарпун — это специально изобретённое орудие для охоты на морских существ. Тяжело сказать точно, откуда он к нам пришел, но корни его уходят к далеким эскимосам, чукчам и аулетам. Ведь именно у них основным источником добывания еды была рыбная ловля. Их копье-гарпун было устроено таким образом, чтобы его острие плотно закреплялось в теле животного, если оно пыталось скрыться. Обычно к наконечнику привязывалась верёвка, с помощью которой можно было проследить, в какой направлении уплывала добыча. Так охотникам было проще выследить свою жертву. Что касается ловли обычной рыбы, то чтобы добыть себе рыбешку на обед, хватало лишь одного броска гарпуна.

В наше время различают два вида нетрадиционной рыбной ловли, это:

  1. Подводная.
  2. наводная.

Рыбалка с гарпуном на воде

Далеко не каждый человек согласится участвовать в таком нелегком деле, но смельчаков всегда хватает. Итак, что понадобится для такой рыбалки:

  • Лодка.
  • Хороший, мощный фонарь.
  • Гарпун.
  • Напарник.

Конечно же, одна голова хорошо, а две еще лучше. Люди так сильно томятся в мегаполисах, что стоит только упомянуть о выезде за город, как соберётся толпа желающих подышать чистым и свежим воздухом. Несложно будет найти и лодку, и яркий фонарь: их можно приобрести в специализированных магазинах. Однако с орудием ловли придется немного повозиться. Многие просто-напросто никогда и не слышали, что такое гарпун, и не во всех магазинах он есть. Вместо него могут постараться продать орудие для подводной охоты. А если уж гарпун имеется в наличии, то нужно быть готовым к тому, что обойдется он довольно дорого.

Что касается самой рыбалки, то лучшее для неё время — это середина осени. С собой обязательно взять еду и много теплого питья. Но вот стереотипам о рыбалке не стоит поддаваться и брать с собой алкоголь нельзя — это верный способ оказаться за бортом в холодной воде со всем своим имуществом.

Для того чтобы рыбалка с гарпуном не была невыносимо тяжелой, во время нее следует плыть на лодке по течению, если речь идёт о реке, а на озере необходимо выйти на его середину и оставаться там. После определения места необходимо приманить рыбу. Делается это с помощью фонаря: им просто светят в воду. Когда добыча будет достаточно близко, необходимо просто резким движением запустить гарпун в воду, чтобы он прочно вонзился в неё.

Теперь вопросов о том, что такое гарпун и для чего он предназначен, не должно возникнуть.

Как сделать гарпун своими руками

К сожалению, не каждый человек может позволить себе потратить деньги на очередную прихоть. Поэтому многие любители рыбалки, которые хотят сэкономить, интересуются, как сделать гарпун самостоятельно. Он состоит из двух частей: шеста и наконечника. Первый должен быть длинным, около двух — двух с половиной метров. Для этого используется обычный брус, при этом стоит отметить, что черенок от лопаты в данной ситуации не подойдет. Из него необходимо выточить ровный шест.

Вот с наконечником будем немного сложнее. Нужно взять кусок металла и приварить к нему несколько металлических острых штырей. Лучше всего для этого подходят спицы от старых мотоциклов. С другой стороны необходимо приварить недлинную, соразмерную с черенком трубу. После чего две части гарпуна соединить воедино. Да, получится не самое элегантное оружие для рыбалки, но обойдётся оно значительно дешевле.

Особенности подводной рыбалки

Охотиться на рыбу с помощью гарпуна — это, конечно же, занятие на любителя. Причём оно в корне отличается от стандартной рыбалки. Для охоты вам понадобится специальное снаряжение. Главным элементом экипировки является пистолет или ружьё, которые заряжены не обычными патронами, а гарпуном. Суть процесса заключается в том, что охотник выслеживает рыбу, после чего убивает её выстрелом из пистолета. Однако чтобы такая рыбалка не затянулась, необходимо точно знать поведение определенных рыб.

Такие факторы, как сложный рельеф дна водоема или плохая видимость, могут значительно повлиять на возможность манёвра, время подготовки для стрельбы. Поэтому лучше для охоты выбрать себе капсюльный пистолет. Этот тип оружия обеспечивает гораздо больший ударный импульс, чем оружие других видов. Гарпуны, ружье которых относится к другому типу водной амуниции, просто не будут успевать поражать цель.

Выбор гарпуна для подводной охоты

Если заядлый рыбак должен знать, как и на кого ловить ту или иную рыбу, то человек, интересующийся подводной охотой, должен знать не понаслышке, что такое гарпун, разбираться в их наконечниках, а также в специальных ружьях. В отличие от острог не рекомендуется самостоятельно делать гарпун для подводной охоты. Это орудие сделано из очень прочных сплавов, которые не дают ему деформироваться от выстрела, сопротивления воды и попадания в твёрдые объекты. Подводный гарпун оснащён специальным наконечником.

Что касается самого пистолета, то его можно как купить, так и сделать самому. В спецлитературе хватает схем готовых проектов, по которым можно собрать ружьё, главное, чтобы гарпун для подводной охоты ровно входил в ствол для комфортной стрельбы.

Виды наконечников

Различают два основных типа:

  • Флажковый — очень надёжен в плане сохранения добычи. После попадания он раскрывается и не даёт рыбе уплыть. Основной минус в том, что снять добычу с цельного гарпуна можно только в том случае, если все флажки сложены назад.
  • Резьбовые наконечники — универсальные. Гарпуны с таким устройством очень эффективны в любых условиях. К плюсам можно отнести то, что для того, чтобы достать снаряд из рыбы, необходимо просто открутить наконечник. К минусам относится недолговечность. Ведь при частой раскрутке нарушается целостность резьбы и сбивается центровка самого гарпуна.

Эти типы имеют свои подвиды, которые зависят в основном от их заточки, количества флагов, зубьев и т. д.

Копьё, острога, гарпун – названия знакомые с детства. Всякий школьник знает, что все эти орудия применялись когда-то для разного вида охоты, но мало кто знает, что острога и гарпун хотя и применяются для водной охоты, имеют между собой отличия. Острога – это всего лишь древко с острым зазубренным наконечником, которое не бросали, а держали в руках в отличие от гарпуна, древко которого было привязано к верёвке, что позволяло не только выслеживать животное, но и не потерять орудие охоты в случае неудачного броска.

Устройство гарпуна и его история

Спустя много веков после изобретения, гарпуны мало изменились внешне: длинное и прочное древко, наконечник с зазубринами разной формы, отверстие в древке под специальную верёвку (линь) для того, чтобы подтягивать добычу к лодке. Изменились только материалы, из которых делают гарпуны. Стержень гарпунной стрелы изготавливают из твёрдой нержавеющей стали, а наконечники стали делать сменными. Назначение гарпунов, как и много веков назад, осталось прежним – охота на рыбу или китов и нерпу.

Охота с гарпуном на китов – одна из самых древних разновидностей охоты. Сцены, изображающие ловлю китов, были обнаружены на наскальных росписях, возраст которых более четырёх тысяч лет. Родиной китобойного промысла считается Норвегия, а первые свидетельства в Европе об этом виде охоты встречаются уже в 1000 году до н.э. С XII по XVII века этот вид промысловой охоты распространился уже по всему миру от Арктики до берегов Северной Америки и Японии. Раньше, когда суда были парусными и имели небольшие размеры, китобои вели охоту на китов на более лёгких и манёвренных лодках, и главным их орудием был ручной китобойный гарпун. Позже, в XIX веке, когда норвежец Свен Фойн придумал гарпунную пушку, охотники за китами расширили свою географию и переместились в южные воды Тихого океана. Конструкция китобойного гарпуна также претерпела некоторые изменения: теперь это было тяжёлое (50 кг), двухметровое копьё, с шипами (или лапами) наконечника, лепестки которого, попадая внутрь тела животного, раскрывались и не давали киту уйти от преследования охотников.

Сегодня не только профессиональные китобои применяют гарпуны. В последнее время среди любителей стала популярной подводная охота, для которой были изобретены даже специальные виды ружей, стреляющих гарпунными стрелами. Сам гарпун для подводной охоты может подразделяться на несколько видов, которые зависят от конструкционных особенностей ружей или арбалетов для стрельбы гарпуном.

Виды гарпунов по наконечникам и способам заряжания

Современные гарпуны для рыбалки подразделяются на несколько разновидностей:

  • Гарпун для арбалета, у которого в конструкции своей стрелы нет различных фиксаторов (канавок, бороздок, напаек, проточек). Также он используется в ружьях с пневматическим или пружинным спусковым механизмом;
  • С проточкой: он предназначен для стрельбы из подводных ружей и пистолетов и оснащен механизмом спуска в передней части;
  • В оружии для подводной охоты с пусковым механизмом, расположенным сзади, применяют изделия, снабжённые фиксаторами;
  • С несъёмными наконечниками. Они имеют высокую жёсткость и прочность стержня и исключают риск потери наконечника, но немного неудобны при извлечении из рыбьих тел;
  • Со съёмными наконечниками менее удобны, но зато есть возможность их менять. Вид наконечник, зависит разновидности подводного лова. Съёмный наконечник для гарпуна очень чувствителен к повреждениям, а от прочности резьбы зависит точность прицела. Если резьба от повреждения «разболтается», то гарпун быстро выйдет из строя.

Формы наконечников и их заточка играют большую роль, когда приходится выбирать орудие для рыбной ловли.

Формы наконечников на гарпуне

Говоря о разборном наконечнике, необходимо знать, что этот важный элемент имеет несколько различных форм:

  • Бронебойный наконечник с вставленным в него дюбелем для рыбы с крупной и толстой чешуёй;
  • Наконечник с одним лепестком;
  • Наконечник с двумя лепестками для сильной и крупной рыбы;
  • Трёхзубчатый (и более) наконечник;
  • X-образный наконечник;
  • Т-образный наконечник;
  • Наконечники с накаткой; они хороши для некрупной рыбы.

По способу заточки наконечники могут быть остроконусные, двухконусные, трёх- и четырёхгранные, крестовидные или коронные.

Как правильно выбрать гарпун?

Для бывалого охотника, уже не первый год занимающегося подводной рыбалкой, не составит труда выбрать правильный гарпун для любого вида рыбы и места лова. Что нужно знать новичку при выборе орудия для подводной рыбалки?

  • Гарпун со стрелой, диаметр которой не превышает 6,5 мм, подходит для рыбы некрупных размеров. В небольшую рыбу труднее попасть, а орудие такого диаметра обладает высокой скорострельностью;
  • На рыбу средних размеров обычно выбирают стрелы с диаметром 7 мм и больше;
  • Для крупных пород рыбы гарпун должен быть изготовлен из титана и иметь диаметр от 8 и более миллиметров.

Большое значение на рыбалке имеет способ привязки линя к стержню. От этого зависит не только точность попадания в добычу, но и расстояние, на котором можно безопасно охотиться под водой.

Как ухаживать за гарпуном?

Регулярная смазка не помешает даже нержавеющей стали, ведь и она со временем может подвергнуться разрушению, особенно если использовать гарпун для охоты в солёной воде. Стержень необходимо осматривать на предмет деформации, а остриё наконечников необходимо периодически точить. Если наконечники съёмные, то их крепление может ослабнуть, а резьба стереться. Линь также подвержен стиранию и старению, поэтому необходима периодическая замена состарившегося линя на новый.

Весь уход за гарпуном лучше всего проводить после каждой охоты. Если вовремя не устранить такие дефекты как износившиеся лепестки или трещины на гарпуне, то охота, особенно с подводным арбалетом, не доставит удовольствия.

Как сделать гарпун самостоятельно

Новички, приступающие к подводной охоте, спрашивают бывалых охотников: можно ли и как сделать гарпун самому? Вопрос возникает потому, что многие гарпунщики с опытом предпочитают самодельный гарпун заводскому. Дело в том, что самодельное оружие часто бывает лучше стандартного, так как изготовлено под индивидуальные требования охотника. При создании такого гарпуна учитывается всё, вплоть до мелочей. Смастерить гарпун своими руками не составит большого труда при наличии определённых материалов.

Для изготовления самодельного гарпуна нужна крепкая палка, синтетическая толстая нить или верёвка, проволока, из которой можно изготовить наконечники, а также инструменты. Чтобы сделать самые простые самодельные наконечники, нужны куски проволоки толщиной 4-5 мм и длиной в 25-30 см. Один край проволоки сгибается под углом в 90 градусов, а другой расплющивается с помощью молотка. Расплющенные таким образом концы затем подпиливаются до формы крючка. В палке проделывают отверстия и в них вставляют изготовленные наконечники-крючки. Простая самодельная модель гарпуна готова.

Гарпуны, так же, как ножи, копья и другое оружие охоты – это достояние не одной конкретной нации, а всего человечества. Сегодня во многих цивилизованных странах используются современные модели гарпунов как в профессиональной деятельности (китовый промысел), так и среди любителей подводной ловли. Однако некоторые народы Африки и Новой Зеландии, Индонезии, а также народы Северной Америки до сих пор охотятся так же, как и их предки многие тысячелетия назад – на лодках и используя обычный ручной гарпун.

гарпун и самодельные спусковые механизмы

Зародившаяся в 20-х годах прошлого века европейская подводная охота — это занятие, требующее от человека хорошей физической и теоретической подготовки. Погружение на задержке дыхания, зачастую в условиях плохой видимости, течений и наличие под водой различных препятствий создает для охотника серьезные сложности само по себе, при этом немаловажное значение для успеха охоты приобретает правильный выбор оружия и экипировки.

Арбалет для подводной охоты.

Содержание

  • Устройство арбалета и его основные характеристики
  • Чертеж подводного арбалета для рыбалки
  • Собираем самодельный арбалет
    • Техника безопасности
  • Испытание
  • Заключение

Устройство арбалета и его основные характеристики

Охота под водой может вестись с помощью различного оружия: пружинных, гидропневматических и пневматических ружей, а также арбалетов.

Последние два вида оружия являются самыми доступными и распространенными, часто используются новичками и пригодны для охоты в озерах и прудах.

Принцип работы подводного арбалета не отличается от его сухопутной разновидности: энергия, накопленная в растянутых эластичных тягах, передается гарпуну, который приобретает достаточную для поражения цели скорость. В заряженном состоянии тяги удерживаются гарпуном, который, в свою очередь, удерживается триггером. На гарпун для арбалета крепится линь, с помощью которого охотник подтягивает добычу к себе.

Преимущества арбалета:

  1. Точность и малая шумность выстрела.

    Ружье-арбалет.

  2. Отсутствие отдачи при стрельбе.
  3. Простая и надежная конструкция.
  4. Стабильная мощность выстрела в отличие от пневматических ружей.
  5. Большой срок службы.
  6. Относительно невысокая цена.

Вместе с тем, он имеет большие габариты, затрудняющие передвижение в труднопроходимых местах, и меньшую, чем у пневматического оружия, мощность.

Подводный арбалет состоит из следующих основных частей:

  1. Ствола, выполненного из алюминия или композитных материалов. Ствол определяет прицельную дальность стрельбы: она составляет, как правило, 2-3 его длины.
  2. Для эффективной охоты используются арбалеты с длиной ствола не менее 70 см, максимальная же длина может превышать 1,5 м.
  3. Жесткость ствола напрямую влияет на точность стрельбы, поэтому ему может придаваться сложная форма, повышающая устойчивость к изгибающим нагрузкам при сохранении небольшой массы оружия.
  4. Тяг, которые с помощью резьбовых втулок крепятся к головной части. Диаметр тяг находится в пределах 16-22 мм. Чем он больше, тем мощнее арбалет. С другой стороны, толстые тяги затрудняют взведение. Материалами служат резина или, что более предпочтительно, латекс, который менее подвержен внешним воздействиям.

    Подводный арбалет: чертеж и размеры.

  5. Головной части (оголовья), по которой гарпун перемещается в момент выстрела. Она может быть:
    • открытой. Обеспечивает хороший обзор и максимальную мощность выстрела при его меньшей точности. Тяги имеют кольцевую форму;
    • закрытой. Этот вид характеризуется высокой точностью при, часто, недостаточной мощности;
    • комбинированной (смешанной). Она сочетает в себе как мощность, так и высокую точность выстрела.
  6. Гарпуна. Материалом для его изготовления служит нержавеющая сталь или титан. Гарпуны для охоты.

    Конструктивно гарпун представляет собой стержень с закрепленным на одном конце острием и флажком-зубом, а с другой — отверстием для линя и фиксатором для триггера. Наиболее скоростными считаются гарпуны с диаметром стержня 6-7 мм. Для охоты на крупную рыбу применяются более толстые модели с диаметром 7-8 мм. Количество зубьев-флажков также может быть разным: гарпуны с одним зубом обладают высокой пробивной силой, но склонны к застреванию в препятствиях, двузубые модели надежней удерживают добычу, реже застревают, но обладают меньшей проникающей способностью.

  7. Рукоятки, предназначенной для удержания оружия. В ней также располагается обычный или реверсивный спусковой механизм и линесбрасыватель, освобождающий линь после выстрела. Линесбрасыватель, как правило, металлический с нижним или боковым креплением к стволу. Реверсивный механизм увеличивает дальность стрельбы и является более предпочтительным вариантом. Для изготовления рукоятки используется металл или пластик. Нередко рукоятка имеет антискользящее покрытие.
Ружье резинового боя.

Чертеж подводного арбалета для рыбалки

Изготовление подводного арбалета своими руками в домашних условиях не представляет особой сложности и не требует детальных чертежей.

Ружье для подводной охоты: чертеж.

Ствол делается из массивного четырехгранного бруса, стойкого к нагрузкам «на излом», что минимизирует риск разрушения арбалета при излишней мощности тяг.

Также упрощает конструкцию отсутствие рукоятки и спускового механизма. Оружие при стрельбе удерживается двумя руками, что может быть неудобно. Дооснащение арбалета рукояткой и спусковым механизмом возможно как во время изготовления, так и позже.

Собираем самодельный арбалет

Изготовление и сборка арбалета производятся в несколько основных этапов:

  1. Изготовление ствола. В качестве ствола используется деревянный брус. При недостатке опыта изготовления подобного оружия нежелательно делать ствол длиннее 76 см, в остальных случаях длина рассчитывается исходя из антропометрических данных владельца и условий охоты. Для повышения жесткости конструкции на брусе формируется изгиб в 2° за счет уменьшения толщины одной стороны.
  2. Изготовление катушки. Материал основания — катаная проволока диаметром 6 мм. Место установки — передний торец ствола. Проволоке придается П-образная форма. Боковые стороны основания крепятся к широким граням бруса на ¼ своей длины с помощью перфорированной металлической ленты и саморезов.
  3. Материал барабана катушки— пластик. В барабане проделывается отверстие диаметром 2,5 мм, через которое пропускается, закрепляется и наматывается леска. Катушка надевается на короткую сторону основания, и вся конструкция в сборе монтируется на ствол. При этом саморезы вкручиваются асимметрично: дальше от торца с одной стороны и ближе — с другой.
  4. Изготовление направляющей. Материал — алюминиевая трубка с внутренним диаметром 6,5 мм и наружным 9,5 мм. Трубка разрезается на два отрезка по 1 мм. С помощью металлической перфорированной ленты и саморезов первый отрезок крепится на расстоянии 10 см от переднего торца ствола, второй — непосредственно у оголовья.
  5. Изготовление гарпуна. Материал — катаная проволока диаметром 6 мм, отрезанная до нужной длины. Заточку целесообразно поручить специалисту.
  6. Монтаж тяги. Материал — стандартные тяги для подводных арбалетов диаметром 16-18 мм. Длина рассчитывается таким образом, чтобы срединное натяжение приходилось на торец ствола. Крепление тяги осуществляется с помощью пластиковых хомутов. Места крепления — боковые стороны основания катушки.
  7. Через тягу пропускается кольцо, облегчающее натяжение. Точка максимального натяжение тяги должна совпадать с зацепом спускового механизма (если арбалет оснащен таковым).

Если возникла необходимость изготовления и монтажа спускового механизма и рукояти, то эти операции целесообразно проводить после испытания арбалета.

Все металлические детали, использующиеся при изготовлении арбалета должны быть из нержавеющей стали. Деревянные части конструкции стабилизируются, окрашиваются, покрываются лаком или каким-либо иным способом защищаются от воздействия воды.

Техника безопасности

Эксплуатация арбалета требует соблюдения правил безопасности. В не меньшей степени они распространяются и на самодельные образцы:

  1. Запрещается направлять арбалет в сторону людей.

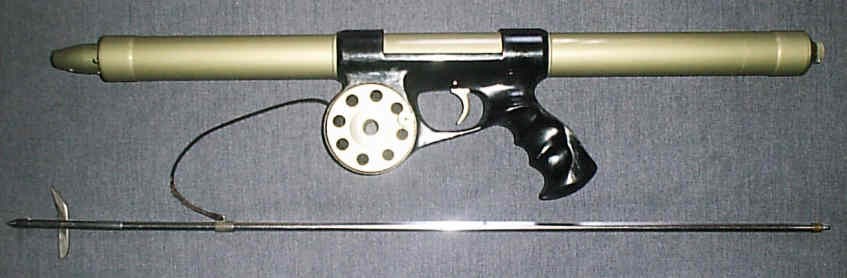

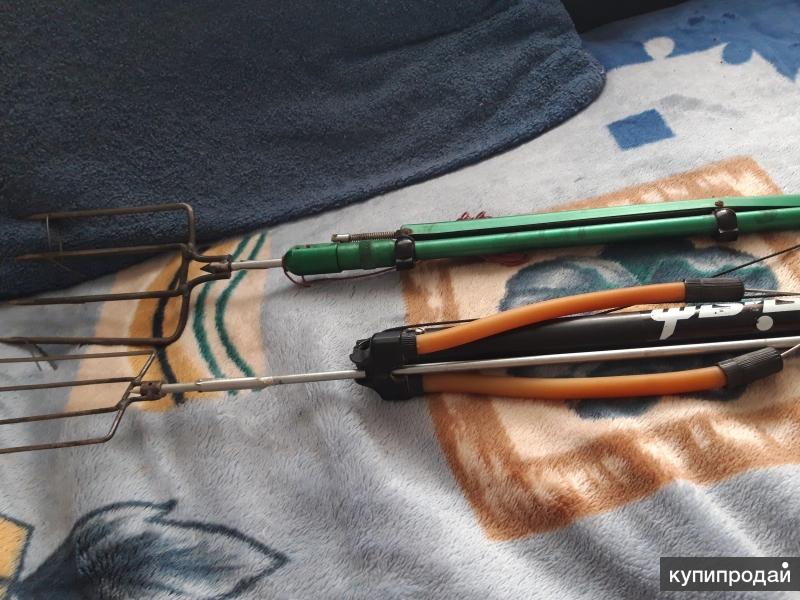

    Разобранное ружье для подводной охоты.

  2. Стрельба вне водной среды не допускается.
  3. Арбалет заряжается и разряжается только под водой.
  4. Хранение оружия в заряженном виде запрещено.
  5. После использования арбалет промывается, смазывается и чистится.
  6. Техническая исправность оружия проверяется до охоты и после нее.
  7. Ствол арбалета периодически проверяется на наличие признаков деформации.

Испытание

Испытание арбалета заключается в проверке работоспособности его частей и механизмов.

Все действия проводятся на мелкой воде:

  1. Спусковой механизм, при его наличии, должен обеспечивать надежное удержание тяг во взведенном положении, контроль спуска и исключать возможность самопроизвольного выстрела.
  2. Сход гарпуна с направляющей и вращение катушки должны быть беспрепятственными.
  3. Стрельбой по мишени устанавливается дальность и точность стрельбы.

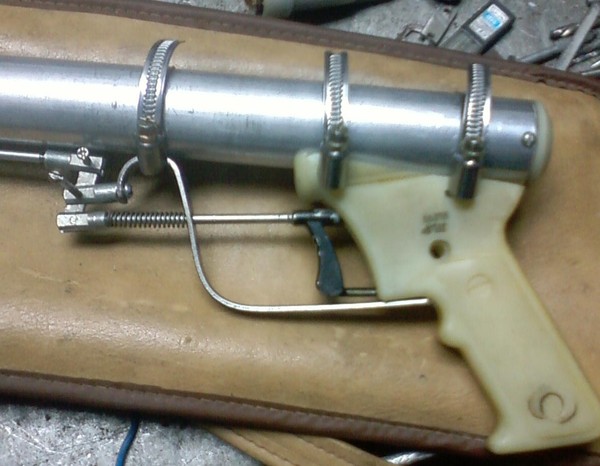

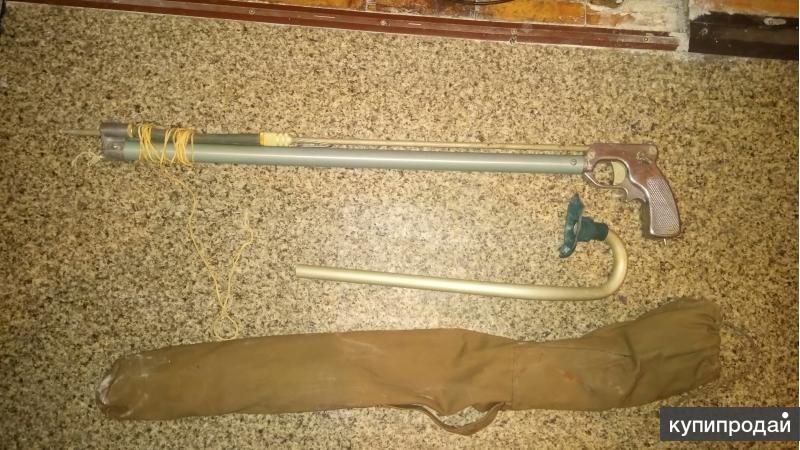

Пружинное ружье для подводной охоты.

Заключение

Самостоятельное изготовление подводного арбалета позволяет не только снизить затраты на снаряжение, но и создать оружие под индивидуальные потребности и условия охоты, что может оказаться более предпочтительным, чем использование серийного оружия.

Учебник: как построить собственное деревянное ружье

Приятно, что вы нашли мой сайт, здесь вы найдете все о , как построить ружье ( DIY самостоятельная сборка ) и многие другие темы, связанные с подводной охотой . В этой статье блога рассказывается о том, какие инструменты и материалы вам понадобятся, чтобы построить деревянное ружье ( Ружье своими руками ). В пункте меню «Сборка ружья – шаг за шагом – Видеоурок» вы найдете ниже подробные видео-гайды, созданные мной на Youtube, которые помогут вам детально собрать собственное ружье.

Существует три уровня сложности, при этом требования к инструментам, навыки и точность повышаются с каждым ружьем. Если у вас есть какие-либо вопросы, просто задайте их здесь в комментариях или на Youtube под видео, и я скоро отвечу, обещал!

И если вы обнаружите, что проект «Сделай сам» требует слишком много времени (само создание разумного гарпуна занимает 50-100 часов), я рекомендую внести свой вклад в покупку гарпуна :


Inhaltsverzeichnis

  • 1 Материалы для сборки
    • 1.1 Teak Wood
    • 1,2 Эпоксидная смола
  • 2 Инструменты для здания Harpoon
    • 2,1 Плотник. пошагово – Руководство по видеоурокам
      • 3.1 Для начинающих – Ружье из тикового дерева – 100 см
      • 3.2 Для продвинутых – Ружье из тикового дерева и карбона – Рабочая лошадка – 115 см
      • 3.3 Profi – Ружье из тикового дерева, карбона, стеклопластика – ламинированное Ружье – 125 см
    • 4 места для подводной охоты – Руководство

    Материалы для сборки

    Здесь вы найдете список материалов, необходимых для вашей конструкции. Здесь я перехожу к наиболее важным материалам. Для Starter Speargun или Mini Speargun или даже Halibut Speargun вам, конечно же, не нужен карбон или стекловолокно, но если вы хотите работать профессионально, работа с карбоном доставит вам нужные трудности. Все ружья, которые я построил до сих пор, сделаны из тикового дерева, и на это есть веская причина. Если вы купили тиковое дерево и немного эпоксидной смолы, так как вы подошли на два гигантских шага ближе к своему собственному гарпуну.


    Тик

    Африканский тик имеет значительные преимущества перед другими породами дерева. Естественно, тик имеет особенно высокое содержание масла и каучука. Это делает тик особенно устойчивым к атмосферным воздействиям. Неслучайно тиковое дерево используется в судостроении на протяжении многих десятилетий, и это именно то, что мы используем. Тиковое дерево не впитывает воду. Африканская древесина очень устойчива и, с другой стороны, имеет плотность, которая позволяет ей плавать в воде, но не так, чтобы она плавала, как буй. Все вокруг идеально подходит для деревянное ружье . Для многослойного ружья модели (см. руководство для профессионалов) вам понадобится около 3-4 тиковых планок. Планки ламинируются таким образом, что получается деревянная полоса примерно 6см * 4см * 100-130см в длину, в зависимости от того, какой длины должно быть ружье до конца.

    Вы получите тик, который также подходит для строительства лодок и, следовательно, также для изготовления гарпунов на Амазонке. У этого очень приемлемая цена, а для умного гарпуна нужно 2-3 вот таких тиковых доски:

    Террасный паркет – тиковое дерево, ширина 95 мм, прочность 19 мм (длина 120 см)*


    Эпоксидная смола

    Эпоксидная смола – это клей, который скрепляет наш гарпун на протяжении всей жизни. Существует множество клеев, но эпоксидная смола лучше всего подходит для сборки ружья. Эпоксидка не размягчается в воде, эпоксидка невероятно прочно держится после отверждения, она все же не хрупкая, но тоже обладает определенной эластичностью. Я рекомендую из многих проектов DIY, которые я сделал до сих пор, следующее: Resinpal 2302, немецкая эпоксидная смола. Он был разработан, между прочим, специально для судостроения, также отлично применим в нашей теме, это оптимально для нашего подводного ружья. Для нормального ружья вам понадобится не менее 500 мл смолы, но этого должно быть достаточно. Смолу, включая отвердитель, также можно найти на Amazon:

    Эпоксидная смола – набор: 1 кг эпоксидной смолы 2301 + 0,5 кг отвердителя + чашка для смешивания + мешалка*



    Инструменты для сборки гарпуна пилы, наждачная бумага и дрель с несколькими сверлами, конечно же, необходимы для создания приличного ружья. Я просто хочу перечислить то, что является необязательным, но дает гораздо лучший результат. Покупка этого очень выгодна в долгосрочной перспективе.


    Плотник

    Рубанок

    У меня никогда не было фуганка в руках до того, как я начал собирать ружья для подводных лодок. Теперь я один из самых больших поклонников этого инструмента. Купил старый б/у на барахолке, позже перешел на новый. Рубанок нужен для придания гарпуну правильной формы. С помощью рубанка вы придали ружью хорошую форму менее чем за час. Как правильно настроить рубанок, вы найдете подробные инструкции на Youtube, как вы используете его при сборке своего ружья, вы найдете во 2-м и 3-м видео-уроках. Я рекомендую вам простой и дешевый стандартный рубанок, этого должно хватить для всех предстоящих работ. Единственное требование к рубанку — широкая поверхность среза, я рекомендую следующий рубанок (также доступен на Amazon):

    Connex — стандартный строгальный станок — плотницкий строгальный станок шириной 39 мм*


    Фрезерный станок

    Фрезер предназначен для фрезерования паза (рельса) в гарпуне, в который вставляется гарпунная стрела. Эта канавка гарантирует, что стрела точно выйдет из ружья и попадет в цель. Чем менее аккуратно вы работаете на рельсе, тем более неточным будет ружье, так что не стоит оставлять его здесь без работы. Кроме того, с помощью фрезера можно также очень точно формировать гарпун, сносить или фрезеровать вал для спускового механизма (спускового крючка). В моих первых двух уроках я не использовал маршрутизатор, но уже в третьем руководстве это сильно облегчило ситуацию. В последнем уроке вы найдете именно приложение маршрутизатора. Сам пользуюсь следующей фрезеровкой (да, опять же амазон).

    Фрезерный станок Arebos Фрезерный станок по дереву – Фрезерный станок – 1200 Вт, вкл. 12 Фрезы*


    Угловая шлифовальная машина

    С помощью угловой шлифовальной машины (также называемой Flex) я практически полностью собрал свое первое ружье. Следует отметить, что при шлифовании твердой древесины и древесины в целом всегда необходимо носить маску. Если древесная пыль попадет в легкие, она может вызвать рак легких и фиброз в долгосрочной перспективе (ее называют канцерогеном). Углошлифовальную машину можно использовать для точной регулировки рукоятки ружья под вашу руку. Таким образом, гарпун становится настоящим на заказ   и на заказ произведение искусства. Флекс не дорогой, но действительно того стоит. Если выточите канавки для резины Speargun за несколько секунд. Всегда нужно быть осторожным, что размолотое, то уже нет. В идеале Flex работает со шлифовальными кругами с зернистостью 120. Flex (качественный продукт Bosch) и шлифовальные круги также можно найти на Amazon:

    Bosch Professional Angle Gringer GWS 7-125 (720 Вт)*

    10 шлифовальных кругов SBS ø 125 мм – зернистость 120 – коричневый – шлифовальный круг – шлифование Диск*


    Подводное ружье

    здание шаг за шагом – Видео Учебник

    Здесь вы найдете три моих урока, которые я создал до сих пор и, как упоминалось ранее, в порядке возрастания сложности. Требования к материалам и инструментам возрастают с каждым гидом.



    Новичок Тиковое дерево Ружье – 100 см

    Этот гарпун был первым профессиональным гарпуном, который я построил. Судя по требованиям к инструментам, его легко восстановить, и в целом вы можете построить ружье за ​​100-200 евро. Результат был ошеломляющим для сравнительно небольшой рабочей нагрузки.


    Advanced — тик,

    Carbon Speargun — Workhorse — 115 см

    Это ружье мое единственное. Хотя она немного грубая, она невероятно точная и мощная. Кроме того, гарпун настолько идеально тарирован, что просто плаваешь в воде, настоящая мечта. Вы можете найти гарпун в многочисленных видеороликах на моем канале Youtube и убедиться в его качествах. Меня часто спрашивают, не хочу ли я продать это ружье по цене до 800 €. Но позвольте мне сказать вам, если вы когда-нибудь стреляли в рыбу из самодельное ружье , вы НИКОГДА не захотите его продать. Требования к DIY скорее для продвинутых. Но если у вас нет двух левых рук, вы без проблем сможете их построить.


    Profi – Teak,

    Carbon , Glasfaser  –  ламинированное ружье – 125 см

    Это мое последнее ружье, которое я построил до сих пор, я вложил много заботы и внимания в сборку это, поэтому проект стоил мне долго. Результат стал невероятно хорошим и сравнимым с покупными деревянными гарпунами. Ружье изначально планировалось как подводное ружье для большой рыбы и палтус для моего отпуска в Норвегии (нажмите на меня).
    Если вы хотите построить профессиональный гарпун, то этот урок для вас.


    Места для подводной охоты – Руководство

    Я написал подробное руководство , которое вы можете купить в моем магазине. Здесь вы найдете много основных вещей о подводной охоте, полезные ссылки и советы и, прежде всего, учебник по поиску мест для подводной охоты и созданию собственной карты подводной охоты. Это поможет вам быстро и качественно улучшить свою охоту, а главное не вернуться домой с пустыми руками.

    Кроме того, вы найдете множество различных карточек со спотами со всей Европы, которые я собирал на протяжении многих лет.

    Harpune.info – Руководства и карты для подводной охоты

    Изготовление бланков. – Принадлежности для подводной охоты Aoshun

    Я помню, как планировал построить свою первую винтовку. У меня были все детали, в том числе красивая заготовка из тикового дерева, сделанная Дином Кутрасом из «Addiction Spears». Проводя общее исследование по изготовлению ружей для подводных ружей, я постоянно натыкался на сообщения на форуме, связанные с изготовлением заготовок для ружей. Я собрал как можно больше информации по этому вопросу и принял решение отложить купленный бланк в сторону (он все еще у меня 4 года спустя) и заняться изготовлением собственного бланка для ружья.

    Я начал искать места, где можно купить древесину твердых пород, особенно тик. Я наткнулся на поставщика в моем районе, который продавал восстановленный тик с авианосца «Северная Каролина», известного линкора ВМС США. Доски, которые у них были, были палубными досками. Я подумал, что было бы здорово сделать свое оружие из переработанной древесины линкора. Я отправился туда и купил пару штук. Я должен был купить больше, у него была огромная куча, и цена была очень разумной. Работая у поставщика твердой древесины, я также купил большой кусок падаука 8/4, потому что знал, что буду делать больше ружей после того, как будет готово первое.

    Перенесемся вперед, и я сделал где-то около 50 пробелов. Если вы еще не сделали его сами и читаете это, позвольте мне начать с того, что есть несколько способов выполнить эту работу. Чтобы проиллюстрировать этот момент, вы можете прочитать , что после склеивания пластины должны быть скреплены вместе и уложены друг на друга, чтобы эпоксидная смола между пластинами оставалась равномерно распределенной. Я зажимаю свои доски вместе в вертикальной ориентации, мне легче держать их выровненными, сидя вертикально. Некоторые утверждают, что зажатие заготовки таким образом приведет к тому, что эпоксидная смола будет стекать вниз между пластинами. Я наблюдал одинаковое количество выдавленной эпоксидной смолы в верхней и нижней части заготовки после отверждения и еще не сталкивался с проблемой при использовании этого метода. Это только один пример, который я могу придумать, когда один человек делает что-то одним способом, другой — другим, и оба метода работают. Тем не менее, есть несколько основных «правил», которым следует всегда следовать. Я сделаю все возможное, чтобы указать на них, когда я описываю свой процесс.



    Найдите дрова!
    В зависимости от того, где вы живете, это может быть самой сложной частью изготовления бланка. Если у вас нет местного поставщика древесины лиственных пород, выполните поиск в Google по запросу «поставщик лиственных пород». Сделайте тот же поиск на eBay. Craigslist — это еще одно место, которое вы должны проверить, если у вас нет местного поставщика. Даже если вы это сделаете, вы можете найти хорошую сделку, поискав использованную (восстановленную) древесину лиственных пород.

    В настоящее время для изготовления ружей чаще всего используются следующие породы дерева: тик, падук, красное дерево, сапеле и, в меньшей степени, пурпурное сердце. Технически вы можете использовать любую древесину, если будете герметизировать пистолет эпоксидным покрытием. Будьте осторожны, если вы используете твердую древесину, такую ​​как клен. Перед погружением ружья в воду убедитесь, что каждое отверстие полностью закрыто. Некоторые породы дерева плохо переносят воздействие воды. Древесина с высоким содержанием масла, такая как тик и падук, может быть обработана тунговым маслом и прослужит очень долго. Лично мне больше всего нравятся тик, падук, красное дерево и сапеле. Отличным источником информации о свойствах древесины является База данных по древесине.

    Когда я покупаю древесину, я просматриваю как можно больше кусков, пока не найду тот, у которого самый прямой и плотный рисунок волокон. Доски с таким рисунком волокон имеют тенденцию быть более стабильными и менее проблематичными, когда речь идет о движении древесины. Движение древесины может происходить каждый раз, когда вы режете или фрезеруете доску. Вы увидите, как это иногда происходит, когда вы отрезаете тонкие полоски дерева от большой прямой доски. Вы отрезаете красивую тонкую прямую полоску на настольной пиле и видите, как она превращается в банан в течение нескольких секунд.

    Подготовка древесины, фрезерование и т.д.

    Древесина, которую я покупаю у своего поставщика, является «Грубой распиловкой». Края и вся поверхность необработанного пиломатериала шероховатая! Доски тоже не идеально ровные и не квадратные. Чтобы подготовить грубую распиленную доску, вы должны выровнять каждую сторону и убедиться, что стороны выпрямлены.

    Первым шагом к подготовке древесины к использованию является строгание и правка. Перед строганием я всегда оставляю древесину в моем магазине на несколько недель, чтобы она могла акклиматизироваться к окружающей среде. Изменения уровня влажности могут вызвать движение древесины (коробление, изгиб и т.д.).

    Я начну с того, что обрежу свою доску на пару дюймов длиннее, чем я хочу получить окончательный размер заготовки. Затем линейкой я проверяю, какая сторона доски самая плоская. Я ищу недостатки, такие как скручивание или изгиб. Обычно вы используете фуганок, чтобы сгладить одну сторону доски, а затем пропустите эту доску через рубанок, чтобы сгладить противоположную сторону. Мой фуганок имеет ширину всего шесть дюймов, а стол недостаточно длинный, чтобы справиться с тяжелыми твердыми породами дерева, с которыми я работал, делая ружья для подводных ружей. К счастью, мой рубанок с регулируемыми салазками справится с этой задачей. Я сделал свои сани по чертежу из журнала «Shop Notes» (теперь он носит название Woodsmith). Салазки представляют собой торсионную коробку с регулируемыми опорами. При правильной настройке плоская поверхность салазок переносится на верхнюю часть доски, проходящей под фрезой. Я делаю очень легкие надрезы на доске, проверяя ее каждые несколько проходов. Когда он становится плоским, я пропускаю его через рубанок уплощенной стороной вниз, снова делая легкие надрезы, пока обе стороны не станут плоскими. Если вы думаете, что захотите пойти по этому пути и у вас нет времени или материалов для сборки регулируемых салазок, вы можете сделать это по дешевке, используя полку из меламина и несколько прокладок, приклеенных горячим способом под доской, чтобы прижимные ролики от вашего рубанок не надавливайте на доску во время резки. Глянь сюда.


    Вверху: строгальный станок, салазки и падук 8/4.

    После выравнивания лицевой стороны доски я выпрямляю стороны с помощью настольной пилы и салазок. Обычно это делается на фуганке, но я предпочитаю использовать для этой задачи комбинацию настольной пилы и салазок. Сани очень простые. Я использую длинную меламиновую доску с красивым прямым краем и креплю к ней пиломатериалы прижимными зажимами. Эти зажимы для суставов от Woodpeckers отлично подходят для этой работы. Прямой край меламиновых салазок едет по ограждению настольной пилы, а затем переносится на мой пиломатериал. Я делаю очень тонкий надрез с края, чтобы потерять как можно меньше древесины, а затем снимаю доску с салазок, чтобы сделать тонкий надрез с другой стороны, чтобы завершить работу.

      Вверху: несколько кусков твердой древесины после правки и выравнивания.

    Нарезка ламелей

    Следующим шагом будет нарезание тонких полосок, которые будут склеены вместе, чтобы получилась заготовка для ружья. Ламинирование может придать деревянной сборке большую прочность и долговечность, чем у неламинированной древесины. Ниже вы можете увидеть кучу ламелей, которые я вырезал из расплющенных досок. При разрыве тонких досок образуется много пыли. Даже с подключенным пылесборником!

    В зимние месяцы у меня больше времени на покупки, поэтому обычно в конце лета и начале осени я делаю кучу заготовок, чтобы занять себя зимой. Температура лучше в это время года. Я живу на северо-востоке, и хотя зимой в моем подвале поддерживается нормальная температура (середина 60-х годов), бывают моменты, когда становится очень холодно, и она может быть немного ниже. Мне нравится, когда мои заготовки полностью вылечиваются до того, как наступят действительно холодные дни.

    Что касается ширины или высоты ламинирования, жестких правил не существует, очевидно, вам нужно будет учитывать размер заготовки, которую вы будете делать, а затем выяснить, как делать разрезы. Также подумайте, с каким количеством древесины вам придется работать. Что касается меня, я обычно беру бруски шириной от 5/16 до 1/2 дюйма и высотой от 2 до 2,5 дюймов.

    Одним из важных правил, которым необходимо следовать, является ориентация волокон. При резке ламелей следите за тем, чтобы волокна шли вертикально. На изображении ниже показана плита из падаука размером 8/4, которая была сплющена и выпрямлена. Чего вам не хотелось бы делать, так это класть эту доску на настольную пилу и начинать отрезать от нее полоски, чтобы склеить их вместе. Если бы вы сделали это, зерно в ваших овцах бежало бы с востока на запад, а не с севера на юг.

    Сначала я бы оторвал часть от этой доски (ширина определяется высотой, которую я хочу, чтобы мои пластины были), а затем оторвал пластины от этой доски, убедившись, что я расположил ее с волокнами вертикально ориентация.

    После того, как я протолкнул дрова через настольную пилу, у меня появился хороший запас ламелей; тик, падук и красное дерево на фото ниже. Я использую тонкую направляющую на левой стороне лезвия, чтобы ускорить процесс резки пластин. Направляющая позволяет мне распилить брусок, а затем расположить упор, не останавливая пилу и не выполняя замеры.

    Я буду делать заготовки из смешанной древесины для одно- и двухроликовых ружей. Эти ружья имеют форму «каракатицы». Узкая спереди, сужающаяся к широкой сзади. Заготовки будут иметь ширину от 3,25 до 3,5 дюймов, высоту 2 дюйма и длину 55 дюймов. То, как я собираю заготовки, будет основываться на направлении волокна и направлении любого изгиба, который мог произойти после разрыва. Изображения ниже иллюстрирует некоторые правила ламинирования

    Это изображение показывает правильный способ ориентировать направление волокон и компенсировать напряжение в древесине, вызывающее искривление.

    На изображении ниже показано, как не нужно склеивать древесину!



    Теперь, когда у меня нарезана куча ягнят, я оставлю их на день или два, чтобы они стабилизировались. После недолгого ожидания я начинаю их перебирать. Могут быть некоторые, которые я вообще не использую, если они сильно деформированы или скручены. После того, как я выбрал их, я начинаю организовывать пластины в заготовки, ориентируя пластины в том положении, в котором я буду их приклеивать.

    Делаем заготовки!

    Теперь, когда у меня есть конфигурация каждой заготовки, я приступаю к склеиванию планок. Первое, что я делаю, это беру перманентный маркер и маркирую каждую пластину на одном конце заготовки, чтобы я точно знал, как ее собрать после того, как смешал эпоксидную смолу.

    Перед склейкой есть еще две вещи, которые я люблю делать. Во-первых, возьмите наждачную бумагу с крупной зернистостью (60 или 80) и слегка пройдитесь по каждой склеиваемой поверхности. Если есть какие-либо следы от пилы, мне нравится их слегка шлифовать. Некоторые ребята пропускают ламели через свой рубанок, делая очень легкие надрезы с каждой стороны. Это определенно лучше, чем легкое шлифование, которое я делаю. Некоторые парни не шлифуют и не строгают. Это еще одна из тех вещей, где правильное выполнение важных вещей, вероятно, не повлияет на долговечность вашего ружья.



    После легкой шлифовки каждой пластины я беру тряпку или бумажные полотенца, смоченные ацетоном, чтобы удалить масла или шлифовальную пыль, которые могут остаться на дереве. Более чистая поверхность поможет эпоксидной смоле прилипнуть и склеиться должным образом.

    Очистив бруски, я оставил их на некоторое время, чтобы убедиться, что растворитель полностью испарился из древесины. Затем я организую их в правильном порядке в соответствии с номерами, которыми я их пометил.

    Склеивание

    Я склеиваю заготовку на верстаке. Моя скамья была идеально ровной 5 лет назад, когда я ее сделал. С годами на нем образовались неровности. Есть выступы, образовавшиеся от клея и потеков эпоксидной смолы, которые нужно соскрести, всю вершину нужно снова выровнять. Чтобы избежать многочасовой работы по выравниванию моей скамьи, я теперь просто кладу кусок меламина на верхнюю часть скамьи, чтобы моя поверхность была абсолютно плоской, и когда я затягиваю зажимы. Меламиновая доска покрыта вощеной бумагой, чтобы заготовка не прилипала к ней после отверждения эпоксидной смолы.

    Я использую два алюминиевых уголка, по одному с каждой стороны внешних пластин. Эти металлические детали также покрыты вощеной бумагой. После того, как заготовка склеена, алюминиевый угол используется в качестве зажимного уплотнителя, скрепляющего заготовку, поскольку зажимы затягиваются через каждые шесть-восемь дюймов или около того по длине укладки.

    Эпоксидная смола West Systems — это то, что я использовал исключительно для склеивания своих заготовок.

    Обязательно соблюдайте пропорции смешивания любой эпоксидной смолы, которую вы решили использовать для приклеивания. Я использую весы для этой цели и смешиваю по весу. С эпоксидной смолой West Systems я также использую загуститель эпоксидной смолы, который помогает заполнить пустоты и создать лучшую механическую связь между пластинами.

    После смешивания эпоксидной смолы моя заготовка на вощеной бумаге будет готова для склеивания. Я делаю две поверхности одновременно. Я начну с нанесения капельки эпоксидной смолы, вылитой из дикси-чашки, по всей длине каждой доски.

    Далее я буду использовать одноразовую кисть, чтобы покрасить всю поверхность ровным слоем.

    Я продолжаю использовать этот метод, укладывая пластины в стопку в правильном порядке моего макета

    Когда все поверхности покрыты слоем клея, я переворачиваю их на бок и зажимаю

    Обычно я начинаю с одной мертвой точки хомута

    , затем систематически начинаю добавлять больше хомутов, постепенно затягивая. Я использую маленькую киянку и кусок дерева, чтобы аккуратно постучать по верхней части заготовки. При затягивании хомутов иногда лапка немного приподнимается. Зажимы не должны быть чрезмерно затянуты, но вы также не хотите, чтобы они ослаблялись. Если у вас хорошее покрытие нанесенной эпоксидной смолой, вы увидите, как эпоксидная смола выдавливается между пластинами. Это нормально.

    После того, как все хомуты затянуты и установлены на место, заготовка остается не менее 24 часов, пока эпоксидная смола делает свое дело.

    Заключительные шаги:

    После того, как эпоксидная смола затвердеет и вы освободите заготовку из зажимов, она будет выглядеть как заготовка в левой части изображения ниже. В этот момент я устанавливаю небольшой крючок в конец заготовки и вешаю ее не менее чем на неделю.

    Важно подвешивать заготовку, так как это устраняет любые внешние нагрузки на древесину. Если вы отсоедините заготовку, а затем прислоните ее под углом к ​​стене или оставите на неровной поверхности, вес самой заготовки может вызвать деформацию во время затвердевания эпоксидной смолы. Подвешивание снижает вероятность деформации и т. д.

    Ссылаясь на фотографию выше, есть несколько способов сделать заготовку слева похожей на правую. Все, что выдавила эпоксидка, должно уйти. На небольших заготовках я буду класть заготовку на те же салазки, которые я использовал ранее, чтобы выпрямить край моего необработанного пиломатериала. Это быстро и действительно хорошо очищает края бланка. Один проход на настольной пиле обычно помогает. Противоположная сторона делается без салазок, так как первая сторона теперь прямая. Вы можете использовать этот же метод, чтобы выпрямить заготовку, которая деформировалась во время отверждения. Заготовки, подобные тем, что на фото выше, слишком высоки для салазок, поэтому я провожу их вдоль забора без салазок, а затем переворачиваю конец за концом, делая второй проход с той же стороны.

    После первого прохода заготовка будет выглядеть примерно так, как показано ниже, потому что пильное полотно недостаточно высокое, чтобы достать до верха заготовки.

    После переворачивания и повторного прохода у вас будет поверхность, как показано ниже.

    Я уверен, что есть ребята, которые использовали бы свой рубанок, прежде чем использовать описанный мной метод, но для меня в моем небольшом магазине просто удобнее идти по этому пути. После того, как я очистил отвержденную эпоксидную смолу, я использую цифровые штангенциркули для измерения длины заготовки, чтобы убедиться, что нет резких изменений толщины, которые необходимо исправить. Если необходима коррекция, я обычно повторяю описанный выше процесс, беря очень легкий отрезок заготовки и затем повторно измеряя. Если вы когда-нибудь попадете в затор и все станет настолько плохо, что вам придется удалить больше материала из бланка, чем вам хотелось бы, вы всегда можете добавить горизонтальный лам и сделать бланк «T-Lam».

    На фото ниже показана заготовка меньшего размера. Это была первая заготовка, которую я сделал из дерева линкора. Обратите внимание на горизонтальную планку сверху. Это то, что называется «Т-лам». Добавление этой горизонтальной пластины к вертикальным пластинам создаст дополнительную жесткость бланка. Это также способ спасти заготовку, которая стала слишком тонкой, если на заключительном этапе очистки было удалено слишком много материала.

    Бланки, ожидающие превращения в пушки, висят на потолке, пока я не решу их использовать.

    Я надеюсь, что эта статья поможет вам сформулировать план действий по изготовлению вашей первой заготовки или даст вам некоторые идеи о том, как улучшить свои усилия по изготовлению заготовок. Не стесняйтесь комментировать или писать мне по электронной почте с любыми предложениями о том, что, по вашему мнению, я мог бы сделать, чтобы улучшить мой процесс.





    13 лучших ружей 2022 года

    На что обращать внимание при покупке ружья

    При покупке ружья важно найти такое, которое удобно держать и которым легко пользоваться. Не менее важно выбрать оружие, которое подходит для ваших нужд. Если вы ищете более крупную рыбу или крупную дичь, нет смысла использовать ружье с европейским ремешком, так как вы рискуете погнуть древко.

    И если вы пока не умеете стрелять, используйте пневматическое ружье, которое может отпугнуть вашу добычу, так как она довольно шумная.

    Итак, как выбрать правильное ружье для работы?

    Основы

    Для начинающих копьеносцев мы быстро рассмотрим основы работы ружья и жаргон, который будем использовать в дальнейшем.

    Ружье состоит из трех основных компонентов: ствола, древка (или копья) и рукоятки со спусковым крючком. После зарядки оружия вы прицеливаетесь, нажимаете на курок, и древко вылетает из ствола, надеюсь, в рыбу, на которую вы нацеливаетесь. На конце стержня есть острый наконечник, который пронзает вашу добычу, чтобы убить ее.

    Чтобы вы не потеряли удочку, если промахнетесь, а чтобы рыба не убежала вместе с ней, к удочке одним концом прикреплена леска, а с другого — пистолет. В некоторых ружьях используется ударный шнур, который крепится между ружьем и леской. Они могут быть неоценимы, так как уменьшают натяжение лески, снижая риск обрыва лески.

    Расцепитель лески — еще один полезный компонент многих ружей для подводных ружей, который удерживает провисание лески и освобождает ее при выстреле. Более продвинутые ружья оснащены катушками или креплением, на которое можно прикрепить катушку. Это работает как катушка на удочке с намотанной на нее леской.

    Теперь вы знаете основы, вот что вам нужно учитывать при покупке ружья.

    Тип подводной охоты

    Первое, на что следует обратить внимание, это тип подводной охоты, которой вы собираетесь заниматься. Вы планируете ловить рыбу во время подводного плавания в глубоких водах или будете заниматься фридайвингом и оставаться близко к поверхности? Это определит тип ружья, древка, наконечников и длину ружья, которые вам нужны. Для ловли на мелководье и рифах требуются ружья с более легкими древками, малой дальностью и меньшей мощностью. Для охоты на более крупную добычу на глубине потребуется более крупная и прочная стрела и ружье с большей дальностью действия.

    Типы ружей для подводных ружей

    Существует множество типов ружей для подводных ружей, но в спорте преобладают только два основных типа: пневматическое и ленточное. У каждого есть преимущества и недостатки. Тем не менее, это обычно сводится к личным предпочтениям, и подводные охотники, как правило, находят стиль, который лучше всего подходит для них, и придерживаются его.

    Пневматические ружья для подводной охоты

    Хотя сегодня пневматические ружья не так популярны, как в 1960-х и 70-х годах, они по-прежнему широко используются в мире подводной охоты. Они очень просты в использовании, имеют очень маленькую отдачу и могут стрелять на большие расстояния как с мощностью, так и с точностью.

    Копье стреляет, накачивая воздух в ружье. После помещения вала в ствол этот сжатый воздух выстреливает через воду при нажатии на спусковой крючок. Мощность выстрела определяется силой пользователя и тем, сколько воздуха он может накачать в ружье.

    Пневматические ружья для подводных ружей обычно имеют компактную конструкцию и используют древки толщиной около 0,31 дюйма (8 мм), что затрудняет их сгибание или поломку, что идеально подходит для проникновения в более крупную рыбу. Перезарядка происходит быстрее и проще, чем у пистолета с ленточным питанием, что следует учитывать. Если вы промахнулись с хорошим окунем с первой попытки, необходима более высокая скорость перезарядки, чтобы сделать второй выстрел, прежде чем он уплывет.

    Одним из основных недостатков пневматического оружия является то, что оно довольно шумно при стрельбе. Рыба, скорее всего, испугается, если вы промахнетесь, поэтому она менее популярна среди начинающих подводных охотников. В цилиндре может накапливаться влага, что затрудняет его обслуживание. И хотя они по-прежнему точны на больших расстояниях, они менее точны на более коротких расстояниях, чем их конкуренты с ленточным питанием.

    Пневматические ружья для подводных ружей по-прежнему очень популярны среди опытных гарпунов, предпочитающих быстрое заряжание и компактный размер, обеспечивающий достаточную мощность.

    Ружья с ленточным приводом

    Ружья с ленточным приводом доминируют на рынке и являются предпочтительным оружием для большинства гарпунов, поскольку они очень точны и сверхмощны. Они действуют как рогатка, используя ленту из эластичного материала, которую вы оттягиваете назад и отпускаете спусковым крючком, продвигая копье вперед по воде. Ленты часто прикрепляются к поперечному рычагу, V-образному металлическому или резиновому креплению, чтобы облегчить погрузку.

    Вы можете ожидать, что большинство ружей с ленточным питанием будут иметь диапазон от 3 до 15 с лишним футов (0,9м до 4,6+ метров) в зависимости от длины ствола и количества используемых лент. В отличие от пневматических копий, мощность выстрела никак не связана с силой пользователя. Мощность регулируется увеличением количества полос. Больше полос означает больше мощности. Ружья с ленточным питанием также абсолютно бесшумны, поэтому не отпугнут рыбу, если вы плохо стреляете!

    Теперь о недостатках. Ружья с ленточным приводом заряжаются дольше, чем пневматические, особенно если вы используете несколько лент. Они также используют более тонкие стержни, обычно диаметром от 0,26 до 0,28 дюйма (от 6,5 до 7 мм), которые имеют тенденцию изгибаться, если вы собираетесь ловить более крупную рыбу. Также рекомендуется носить перчатки и нагрудник для защиты рук и тела при погрузке.

    В целом, ружья с ленточным приводом отлично подходят, если вам нужна точность, мощность и вы планируете ловить мелких морских животных. Это в сочетании с тем фактом, что они практически не требуют обслуживания, делают этот тип ружья лучшим вариантом для начинающих.

    Также необходимо учитывать место изготовления ружья, так как оно оказывает некоторое влияние на характеристики оружия.

    Европейские ружья

    Европейские ружья компактны, что делает их более обтекаемыми при маневрировании в воде. Будучи более легким, чем американские ружья, перезарядка становится проще простого. Они используют тонкие удочки, которые идеально подходят для ловли мелкой рыбы с близкого расстояния, обычно менее 10 футов (3 м). Однако использование европейского ружья для охоты на более крупную добычу может привести к повреждению древка.

    Американские ружья для подводных лодок

    Ружья для подводных лодок американской разработки обычно изготавливаются из дерева и являются более мощными и прочными по сравнению с их европейскими аналогами. В них используются более толстые стержни, что означает, что их можно использовать для отстрела крупной дичи. Увеличенный размер делает американские ружья более громоздкими, но это означает, что вы можете установить дополнительные ленты для увеличения общей мощности выстрела.

    Длина

    В подводной охоте длина имеет значение. Разные ситуации требуют оружия разного размера. Если вы охотитесь в стесненных условиях, ищете рыбу в пещерах или под валунами, более компактное ружье меньшего размера обеспечит вам большую маневренность. Как правило, вам понадобится ружье где-то между 190,7 и 29,5 дюймов (50 см и 75 см). №

    Для подводной охоты на мелководье и у рифов, когда вы ловите рыбу, прячущуюся среди камней и кораллов, идеально подойдет ружье для подводной охоты среднего радиуса действия. Это самое универсальное оружие, которое можно использовать как для коротких, так и для дальних выстрелов. Ищите ружье размером от 31,5 до 45 дюймов (от 80 до 115 см), чтобы иметь наилучшие шансы поймать свою добычу. №

    Более длинные ружья предназначены для использования на большой глубине в открытой воде и при охоте на крупную рыбу. Очень важно получить мощность и силу за валом, чтобы продвигать его по воде на высокой скорости. Эти ружья имеют длину от 47 до 63 дюймов (120 и 160 см).

    Новичкам может быть полезно использовать более короткое или среднее ружье для начала и увеличивать размер по мере того, как они становятся более опытными.

    Валы

    Вал представляет собой кусок стали (нержавеющей, оцинкованной или закаленной) с наконечником на конце. Из-за своей устойчивости к коррозии нержавеющая сталь является наиболее распространенным металлом. Валы различаются по размеру в зависимости от длины ружья.

    Размер или диаметр стержня имеет важное значение, и они, как правило, находятся в диапазоне от 0,24 до 0,35 дюйма (от 6 мм до 9 мм).мм). Более тонкие древки быстрее перемещаются по воде, но не обладают такой силой удара, поэтому используются для ловли мелкой рыбы. Если ваша цель — крупная дичь, выберите более толстый стержень, который пробьет кожу более крупной рыбы.

    Насадки

    Насадки бывают трех основных типов: с одной зазубриной, с тремя насечками и с заостренным концом. Наконечники с одинарным шипом и заостренным концом предназначены для ловли мелкой и средней тонкокожих рифовых рыб, в то время как наконечники с тремя вырезами лучше подходят для ловли толстокожих и чешуйчатых рыб.

    За острием наконечника находится плавник, кусок металла, приклепанный к стержню. После отпускания флоппер плотно прилегает к стержню, что сохраняет обтекаемость, и открывается после прохождения через рыбу, чтобы зафиксировать ваш улов на месте. Существуют разные виды, но наиболее распространенными являются одинарные гавайские и таитянские флопперы, а также двойные флопперы.

    Заключение

    Хотя ружья просты в использовании и имеют очень мало движущихся частей, покупка правильного ружья требует много размышлений. Вам нужно знать, где вы ловите рыбу и на какую добычу охотитесь.

    Всегда учитывайте свой уровень опыта и то, какое испытание вам предстоит. Как только вы это выясните, вы сможете выбрать тип ружья, длину вала и наконечники, чтобы получить наилучшие шансы на успех.

    Охота на добычу под водой требует некоторого привыкания. Но независимо от того, хотите ли вы поймать свою первую рыбу или уже наловили тысячи, острые ощущения и волнение всегда рядом. Просто убедитесь, что у вас есть правильное ружье, чтобы сделать процесс максимально легким и приятным.

    Использовали ли вы какой-либо из наших лучших вариантов или у вас есть любимое ружье, которое мы пропустили в списке? Нужна дополнительная информация о подводной охоте? Оставьте нам комментарий ниже и дайте нам знать ваши мысли.

    Руководство по покупке

    В этом руководстве по покупке я познакомлю вас со всеми типами ружей, которые вы можете выбрать. У каждого есть что-то уникальное. Но остерегайтесь выбирать ружье, которое не подходит для ваших нужд.

    Прочитав это руководство, вы получите полное представление о типах ружей, представленных в настоящее время на рынке. И вы сможете оценить свою ситуацию и купить ружье, которое идеально соответствует вашим предпочтениям.

    Давайте углубимся в:

    В настоящее время на рынке преобладают два типа ружей – пневматические и ленточные.

    Пневматические ружья для подводных ружей , в отличие от ленточного привода, не имеют сленга или ленты для стрельбы из древка. На самом деле они питаются от воздуха. Вот как работает механизм: вы вставляете древко в ствол ружья. Вал сжимает воздух. Как только вы нажимаете на спусковой крючок, сжатый воздух запускает вал в заданном направлении. Довольно просто, а?

    Для заряжания пневматических ружей может потребоваться устройство заряжания, однако они, как правило, заряжаются легче, чем ленточные, особенно те, которые оснащены лентой.

    Обычно пневматические ружья имеют длину от 55 до 135 см. Основываясь на своем опыте, вы должны стремиться к длинноствольному оружию по мере того, как вы становитесь более опытным. Но хорошим началом будет ружье около 80 см. Они также могут быть тяжелее, чем ружья с ленточным приводом.

    Недостатком пневматических ружей является то, что они довольно шумны при стрельбе. Это может напугать добычу, и если вы не будете достаточно дотошны, вы промахнетесь.

    Говоря о ружьях с ленточным приводом , стоит сказать, что они более популярны по сравнению с пневматическими ружьями. Они также являются мощным и точным оружием. При этом они достаточно бесшумны.

    Мощность этого оружия можно значительно увеличить, просто добавив больше лент. Более того, они требуют минимального обслуживания и просты в эксплуатации.

    Подобно пневматическим ружьям, ружья с ленточным приводом имеют длину от 50 до 130 см. В их конструкции обычно используется алюминий, дерево или углеродное волокно. В отличие от пневматических ружей, для зарядки ружей с ленточным приводом не требуется заряжающее устройство. Тем не менее, вам придется вооружиться перчатками и нагрудником для защиты.

    Недостатком здесь является то, что арбалетные ружья заряжаются дольше. Но в целом, они определенно хорошо подходят для тех, кто ищет легкую работу.

    Ружья с ленточным приводом можно разделить на три типа оружия: американские ружья, европейские ружья и деревянные ружья.

    Американские ружья , естественно, более мощные по сравнению с европейскими ружьями, так как их древко более толстое, что позволяет ловить более крупную рыбу. Они также дают вам возможность установить дополнительные ленты для увеличения общей мощности ружья. пистолет. Они имеют жесткую конструкцию и чрезвычайно сбалансированы.

    В то время как европейские ружья , как правило, легче маневрировать и очень бесшумны. Хотя у них нет толстого стержня, они, как правило, идеально подходят для ловли более мелкой рыбы на близком расстоянии, до 10 футов. Кроме того, европейские ружья также исключительно легкие. Таким образом, процесс перезарядки становится легким. Но не охотьтесь на все большую и большую рыбу, вы подвергаете свой стержень риску, так как он может погнуться.

    И, наконец, деревянных ружья для подводной охоты . Они полностью построены из деревянных материалов. Как правило, они имеют тенденцию быть очень тяжелыми вне воды, но как только вы ныряете, тяжесть волшебным образом исчезает. Механизм деревянной винтовки на самом деле построен из высококачественных материалов, обеспечивающих долговечность. Деревянные ружья идеально подходят для точного прицеливания и стрельбы.

    Теперь, в зависимости от ваших предпочтений, вы можете выбирать между пневматическими ружьями или ружьями с ленточным приводом. Какое бы ружье вы ни выбрали, убедитесь, что вы ознакомились с длиной, конструкцией и типом ружья.

    Здание подводного ружья – Adreno Spearfishing

    Здание подводного ружья

    Сортировать по:

    Название по умолчанию

    Adreno

    Рукоятка Poseidon — 26,5 мм

    Наша цена 139,99 долларов США

    Название по умолчанию

    Adreno

    Рукоятка Poseidon — 26,0 мм

    Наша цена 139,99 долларов США

    Название по умолчанию

    Pathos

    D Angelo 2 Ручка Inox 316L Морской механизм из нержавеющей стали

    Наша цена 139,99 долларов США

    Название по умолчанию

    Pathos

    D’Angelo 1 Пластиковая рукоять для ружья в сборе

    Наша цена $89,99

    Название по умолчанию

    Adreno

    Ствол для ружья Poseidon из углеродного волокна — 100 см

    Наша цена 229,99 долларов США

    Название по умолчанию

    Adreno

    Ствол для ружья Poseidon из углеродного волокна — 110 см

    Наша цена 239,99 долларов США

    Название по умолчанию

    Adreno

    Ствол для ружья Poseidon из углеродного волокна — 120 см

    Наша цена 249,99 долларов США

    Посмотреть все размеры

    Adreno

    Алюминиевый ствол Poseidon

    Наша цена 79,99 долларов США

    Название по умолчанию

    Adreno

    Наклейка на ствол Abrohlos

    Наша цена 29,99 долларов США

    Название по умолчанию

    Adreno

    Наклейка на бочку Ascension

    Наша цена 29,99 долларов США

    Название по умолчанию

    Adreno

    Наклейка на ствол из оникса

    Наша цена 29,99 долларов США

    Название по умолчанию

    Spearo

    Наклейка на бочку 7 морей

    Наша цена 29,99 долларов США

    Посмотреть все размеры

    Adreno

    Роликовая морда Poseidon

    Наша цена 99,99 долларов США

    Посмотреть все размеры

    Adreno

    Перевернутая роликовая морда Poseidon

    Наша цена 99,99 долларов США

    Название по умолчанию

    Пафос

    Открытая морда

    Наша цена 49,99 долларов США

    Посмотреть все размеры

    Adreno

    Poseidon Open Muzzle

    Наша цена $34,99

    Название по умолчанию

    Роб Аллен

    Ручка пистолета Vecta 2

    Наша цена 199,99 долларов США

    Название по умолчанию

    Роб Аллен

    Резиновая ручка Vecta — синяя

    Наша цена 29,99 долларов США

    Название по умолчанию

    Роб Аллен

    Триггерный механизм с загрузочной площадкой — только кассета

    Наша цена 99,99 долларов США

    Название по умолчанию

    Роб Аллен

    Триггерный механизм — только кассета

    Наша цена $86,99

    Название по умолчанию

    Rob Allen

    Карбоновый ствол Samburu — 120 см

    Наша цена 579,99 долларов США

    Название по умолчанию

    Роб Аллен

    Карбоновый ствол Samburu — 110 см

    Наша цена 549,99 долларов США

    Название по умолчанию

    Rob Allen

    Карбоновый ствол Samburu — 130 см

    Наша цена 629,99 долларов США

    Роб Аллен

    Ствол Samburu из углеродного волокна — 100 см

    Наша цена 509,99 долларов США

    Посмотреть все размеры

    Роб Аллен

    Алюминиевый ствол Vecta

    Наша цена 99,99 долларов США

    Название по умолчанию

    Роб Аллен

    Комплект роликового дула

    Наша цена 299,99 долларов США

    Название по умолчанию

    Роб Аллен

    Низкопрофильная полузакрытая морда Vecta

    Наша цена $44,99

    Название по умолчанию

    Роб Аллен

    Открытая морда

    Наша цена $44,99

    Название по умолчанию

    Роб Аллен

    Двойной резиновый намордник

    Наша цена $44,99

    Название по умолчанию

    Роб Аллен

    Одинарное резиновое намордник

    Наша цена $44,99

    Название по умолчанию

    Adreno

    Анкерные заглушки — 26,0 мм

    Наша цена $14,99

    Название по умолчанию

    Роб Аллен

    Заглушка ствола — 26,5 мм — одинарная заглушка

    Наша цена $9,99

    Название по умолчанию

    MVD

    Изолирующий выступ (заглушка) и комплект крючков

    Наша цена 25 долларов США

    Скидка 17% Линейный анкер — пистолеты для лесоматериалов

    Наша цена $9,99

    Название по умолчанию

    Adreno

    Линейка

    Наша цена $9,99

    Название по умолчанию

    Ocean Hunter

    D-образная скоба, 20 мм

    Наша цена $6,99

    Название по умолчанию

    Роб Аллен

    Дульная проушина L-типа

    Наша цена $9,99

    Название по умолчанию

    Riffe

    Линейный анкер в сборе

    Наша цена $34,99

    Название по умолчанию

    Riffe

    Евростеклянная ручка

    Наша цена 49,99 долларов США

    Название по умолчанию

    Riffe

    Ручка в сборе — мягкая ручка (средняя ручка)

    Наша цена 49,99 долларов США

    Название по умолчанию

    Adreno

    Защита спускового крючка — ружья по дереву

    Наша цена 19,99 долларов США

    Название по умолчанию

    Adreno

    Механизм реверсивного спуска Poseidon — ружья по дереву

    Наша цена 59,99 долларов США

    Название по умолчанию

    Riffe

    Узел спускового механизма из нержавеющей стали (евро)

    Наша цена 129,99 долларов США

    Название по умолчанию

    Riffe

    Узел спускового механизма из нержавеющей стали (стандарт)

    Наша цена 129,99 долларов США

    Название по умолчанию

    Riffe

    Линейный выпуск

    Наша цена 19,99 долларов США

    Название по умолчанию

    Riffe

    Пружинный фиксатор линии в сборе с держателем

    Наша цена $39,99

    Название по умолчанию

    Riffe

    Пружина расцепления линии

    Наша цена 4,99 доллара США

    Название по умолчанию

    Riffe

    Держатель пружины расцепления лески

    Наша цена $14,99

    присоединяйтесь к нашей команде подводной охоты!

    подпишитесь, чтобы получать лучшие предложения, самые горячие новинки и эпические подарки, доставленные прямо на ваш почтовый ящик!

    Самодельное ружье | ScubaBoard

    Саид Аль-Азом
    Зарегистрировано
