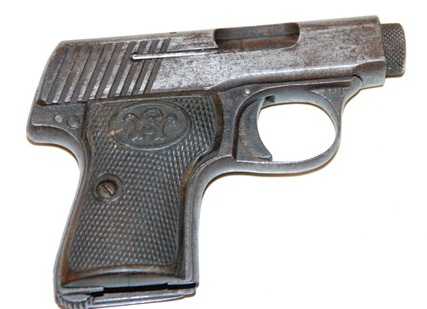

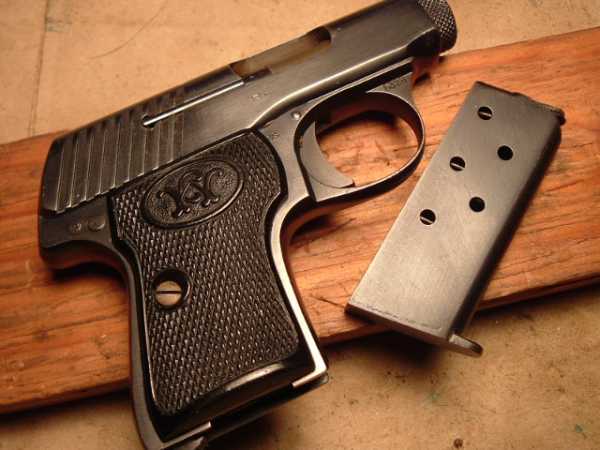

Пистолет Вальтер Модель №2 (Walther Model 2) и его разновидности

Несмотря на успех, пистолет Вальтер Модель 1 имел ряд недостатков, связанных со сложностью сборки-разборки, а так же наличием мелких деталей, которые имели не очень большой запас прочности. На смену первой модели пистолета «Карл Вальтер Ваффенфабрик» (Carl Walter Waffenfabrik), выпускает новый пистолет Вальтер Модель №2 (Walther Model 2), который немного меньше и проще, чем его предшественник.

С датой выпуска этого пистолета так же много непонятного. Многие авторы утверждают, что производство пистолета Вальтер Модель №2 (Walther Model 2) началось еще в 1909—1910 году. Официальная история компании Вальтер называет эти же года. Однако ряд фактов заставляет сомневаться в этих датах.

Так например в известном каталоге Альфа за 1911 год «ALFA Catalogue of Arms and the Outdoors Arms of the Worlds 1911» упоминается лишь Вальтер Модель 1. Кроме того патент на указатель наличия патрона в патроннике, связанный с целиком пистолета Вальтер №2, был подан лишь 8 января 1913 года.

Ряд историков считают, что пистолет Вальтер Модель 2 начал выпускаться именно в 1913 году, а указание на более ранние даты появления данной модели, были сделаны для того, чтобы рассеять слухи о заимствовании Вальтером ряда конструктивных решений от пистолетов Браунинг FN 1909—1910 г.

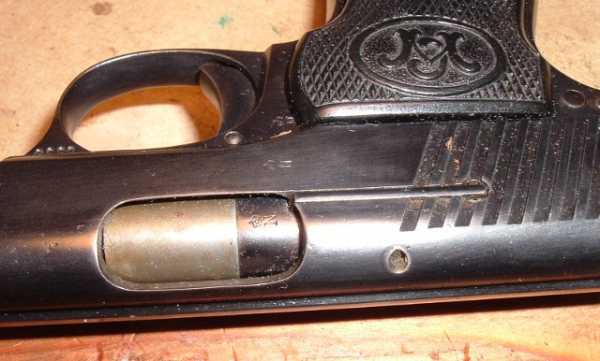

В пользу этой версии говорит и то, что кроме индикатора наличия патрона в патроннике другие части конструкции пистолета Walther Model 2 не были запатентованы, хотя в маркировке оружия имеется фраза «патент Вальтера».

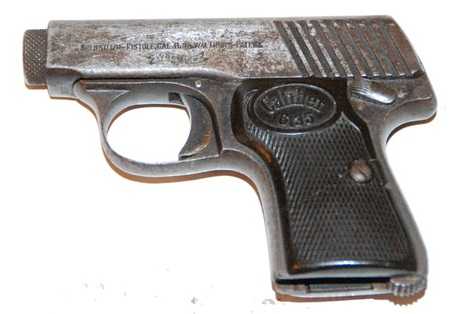

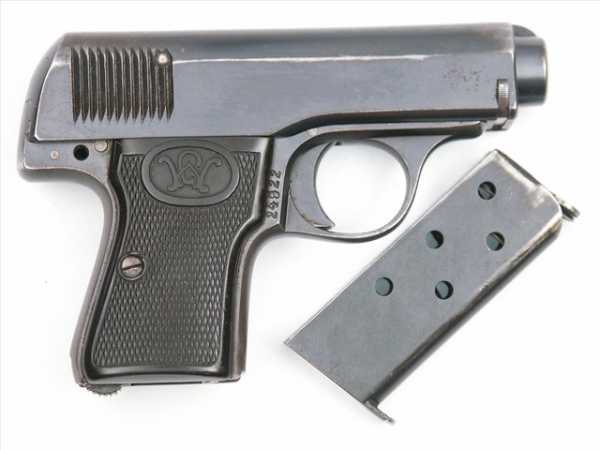

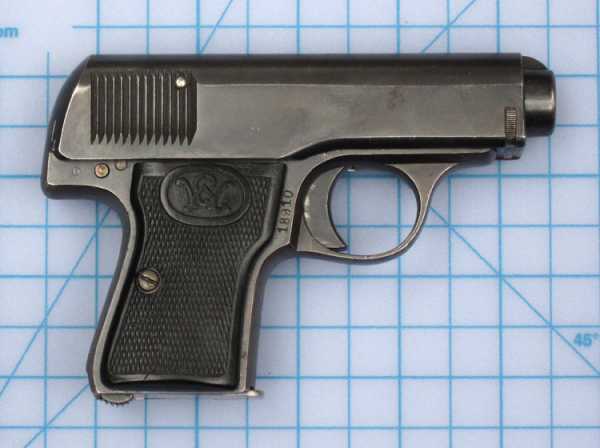

Пистолет Вальтер Модель №2 (Walther Model 2) довольно существенно отличается от своего предшественника.

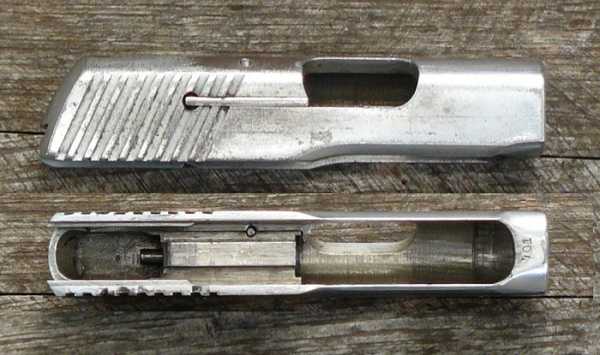

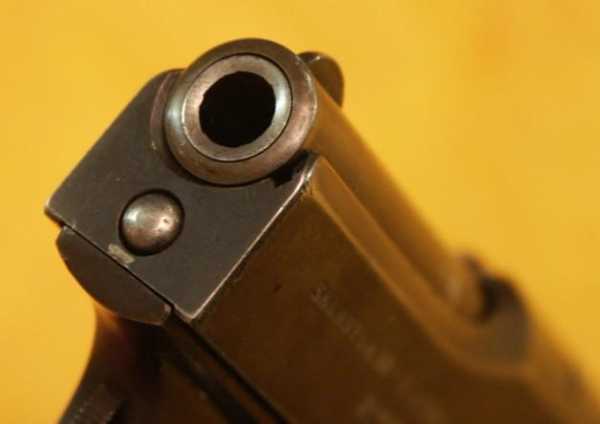

Так затвор теперь полностью охватывает ствол, а у дульного среза располагается рифленая втулка, фиксирующая возвратную пружину и предназначенная для удобства разборки оружия. Возвратная пружина перемещена из под ствола, теперь она располагается вокруг него.

Возвратная пружина защищена от загрязнения специальной втулкой, которая расположена на стволе ближе к патроннику. В случае утери втулки, возвратная пружина видна в окне для извлечения гильз.

Окно для извлечения стрелянных гильз имеет овальную форму и располагается с правой стороны затвора. Соответственно там же расположен выбрасыватель.

Ударно-спусковой механизм пистолета Вальтер Модель №2 куркового типа с внутренним расположением курка и витой боевой пружиной. Боевая пружина расположена в рукоятке. Спусковой рычаг с разобщителем теперь размещен не с левой стороны рамки, а с правой. Магазин пистолета рассчитан на 6 патронов.

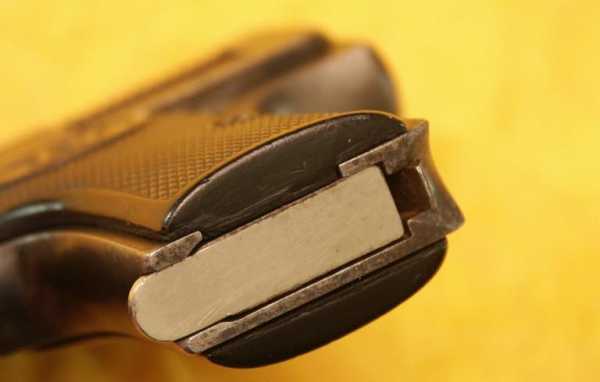

Защелка магазина расположена в нижней части рукоятки. Защелка в отличии от Вальтера №1 отпирается при перемещении ее в сторону противоположную дульному срезу пистолета.

Пистолет Вальтер Модель №2 использует патрон 6,35 mm Browning (.25 ACP). Предохранитель пистолета флажкового типа, расположен в задней части рамки с левой стороны. Предохранитель блокирует шептало и курок. На рамке пистолета сбоку проточены пазы, для направления движения затвора. Обе разновидности пистолета Вальтер Модель №2 имеют одинаковую маркировку.

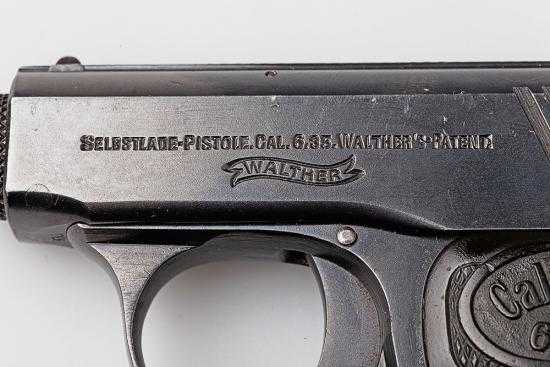

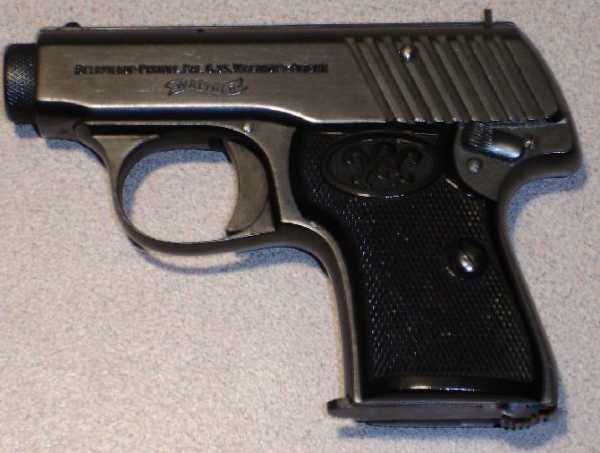

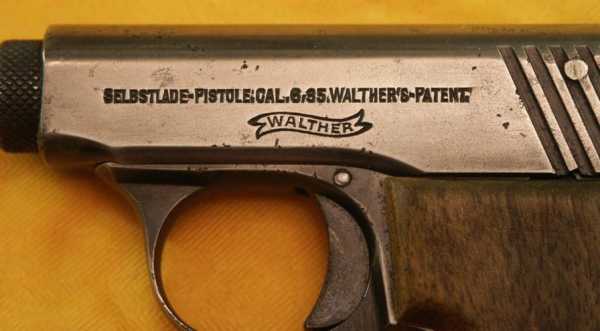

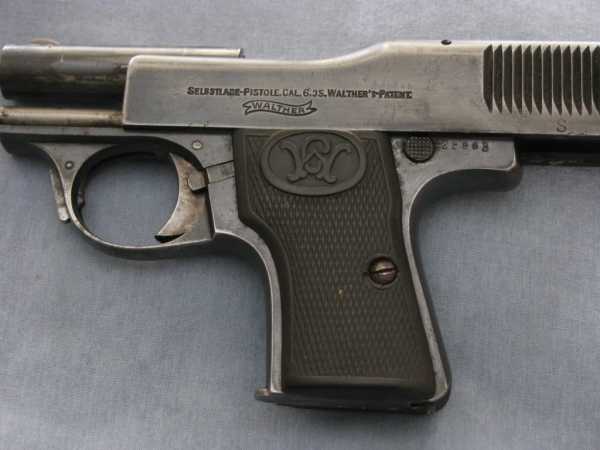

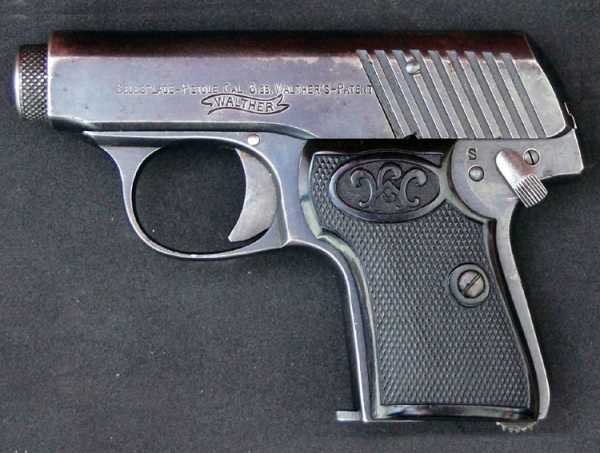

На левой стороне затвора нанесен текст «SELBSTLADE-PISTOLE.CAL.6,35.WALTHER’S-PATENT», ниже которого расположено знаменитое клеймо Вальтера в виде баннера. На правой стороне затвора у пистолетов раннего выпуска нет маркировки.

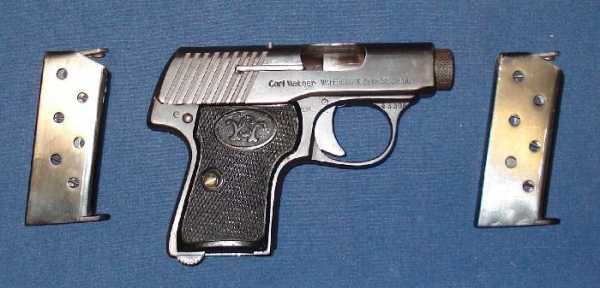

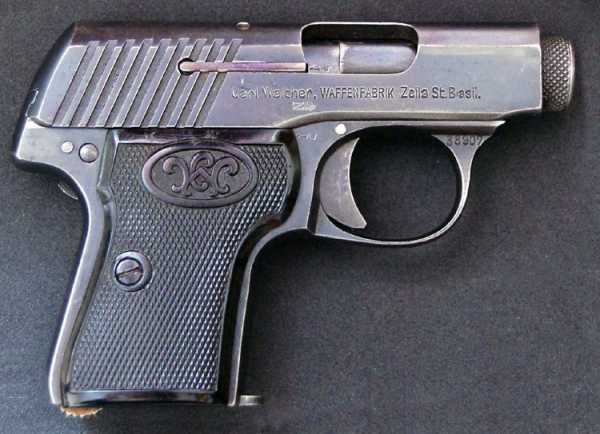

Позже, на правой стороне появилась надпись «Carl Walther. WAFFENFABRIK Zella St. Blasii». Серийный номер у пистолетов Вальтер Модель №2 нанесен на правой стороне спусковой скобы у основания ее вертикальной стойки.

Подобное расположение серийного номера и отсутствие серийного номера на левой стороне рамки позади спусковой скобы — один из немногих признаков, по которому отличают Вальтер Модель №2 от модели №5.

Вторым характерным отличительным признаком является форма, размер и количество проточек на задней части затвора. Пистолет Вальтер Модель №2 (Walther Model 2) имеет девять проточек прямоугольного сечения, шириной примерно в 1 мм каждая, которые служат для удобства захвата поверхности затвора при заряжании оружия.

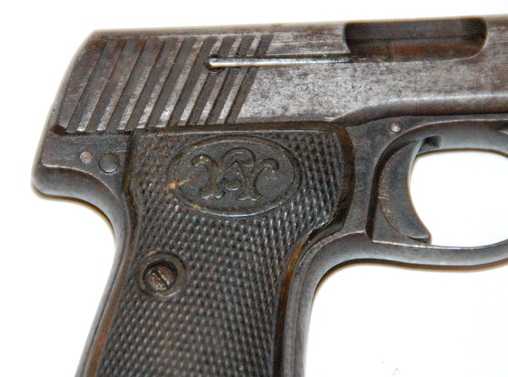

Щечки рукоятки пистолета Walther Model 2 изготовлены из твердой резины, имеют ромбовидную насечку и буквы «CW» в овале, расположенные в верхней части щечек.

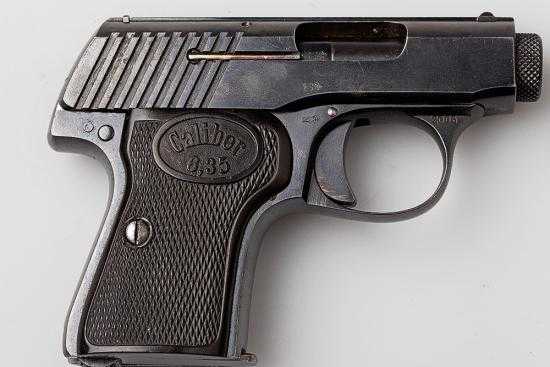

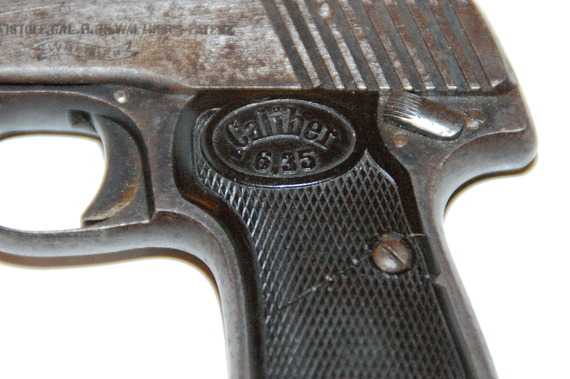

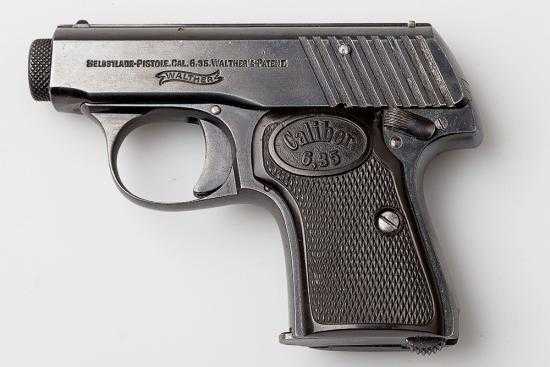

Встречаются пистолеты с маркировкой «Caliber 6,35» на поверхности щечек рукоятки или с такой же маркировкой, но лишь на левой щечке. В обычном исполнении металлические части пистолета были вороненные.

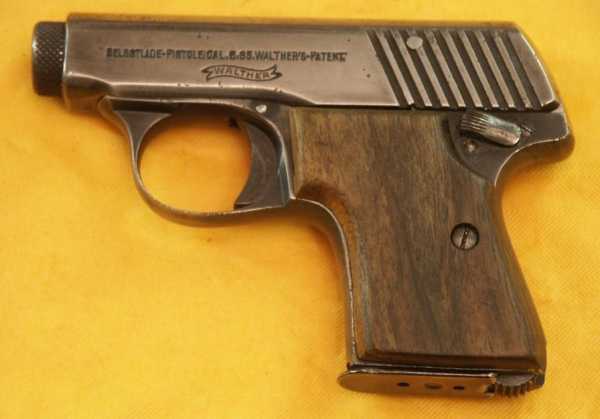

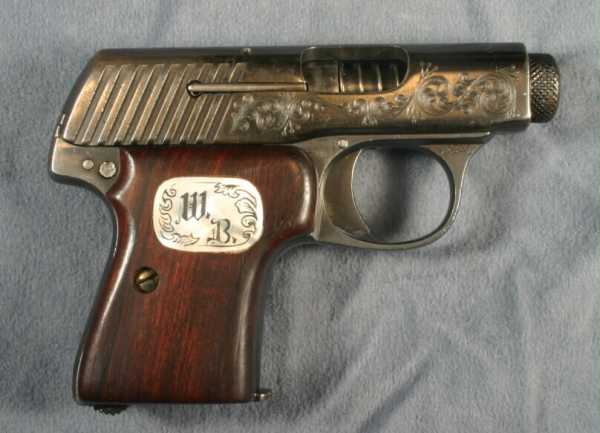

Пистолеты изготовленные по специальному заказу могли иметь щечки рукоятки выполненные из древесины или слоновой кости,

металлические части могли быть никелированные и покрытые гравировкой. Общая длина пистолета Вальтер Модель №2 - 106 мм, длина ствола — 54 мм, ствол имеет  6 нарезов, масса 277 гр.

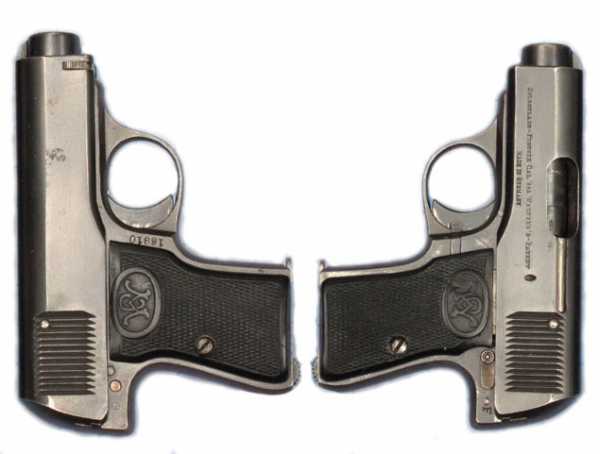

Существует две основные разновидности пистолетов Вальтер Модель №2 (Walther Model 2)

.

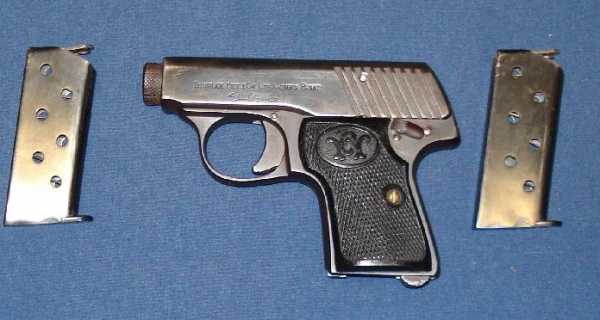

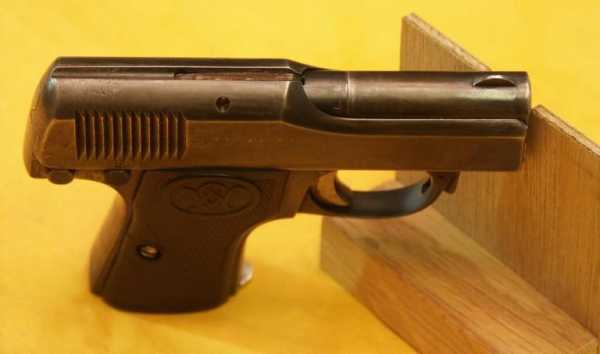

Пистолет Вальтер Модель №2 (Walther Model 2) первой разновидности имеет выступающий из затвора целик, который служит индикатором наличия патрона в патроннике.

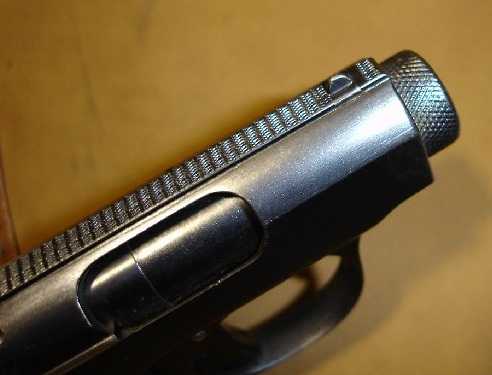

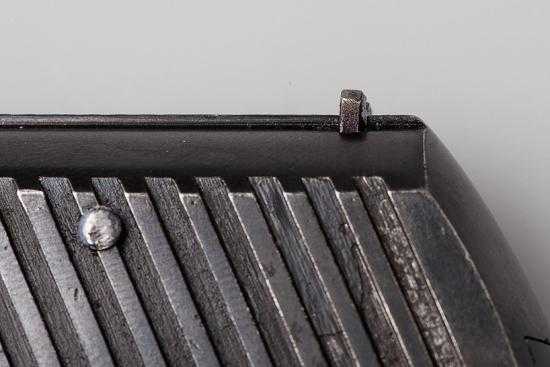

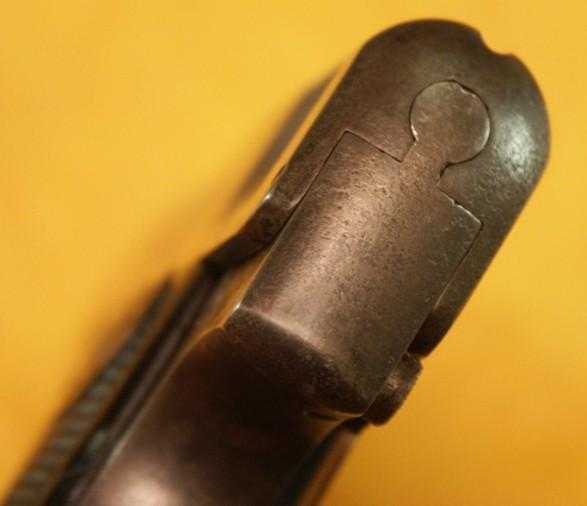

В верхней части затвора пистолетов Вальтер Модель №2 первой разновидности имеется рифленая планка. В конце планки у дульного среза расположена полукруглая мушка.

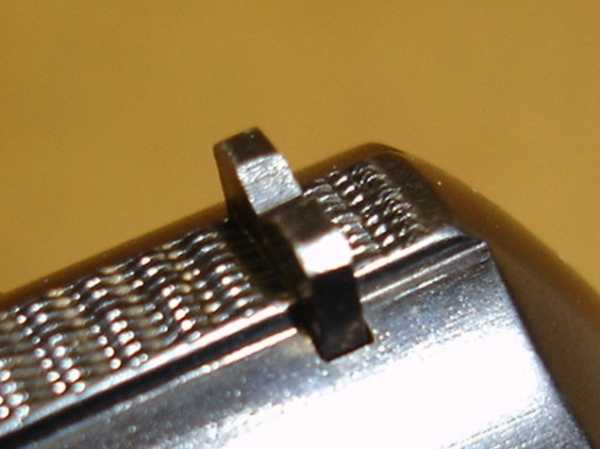

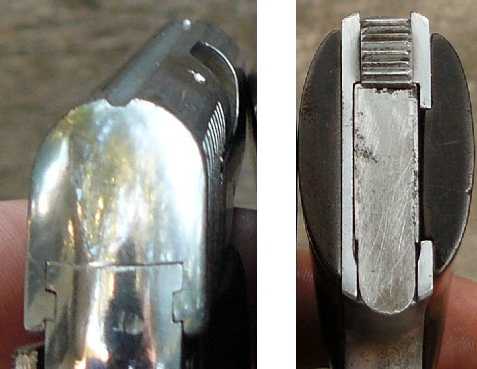

Целик расположен в вырезе затвора и является продолжением длинного подпружиненного рычага, размещенного в продольном пазу казенной части затвора. Когда патрон досылается в патронник пистолета, край донной части гильзы патрона поднимает рычаг вверх и одновременно поднимается из своего паза целик.

Положение целика легко нащупать в темноте и определить наличие или отсутствие патрона в патроннике. Карл Вальтер подал патентную заявку на индикатор наличия патрона в патроннике 8 января 1913 года и 19 марта 1914 года получил патент № 271863.

Ряд исследователей оружия указывают, что у некоторых пистолетов Вальтер Модель №2 первой разновидности были сделаны предохранительные системы, связанные с положением магазина. Они приводят даже цитаты из исторических документов, где Фриц Вальтер пишет «...Большое значение имеет предохранительная система магазина этой модели, которая предназначена, чтобы пистолет блокировался, как только магазин извлекается из рукоятки...».

Работу предохранителя, связанного с положением магазина наглядно иллюстрирует фото, где видно, что при установке магазина в рукоятку, его боковая поверхность утапливает предохранительный выступ и спусковой рычаг взаимодействует с шепталом. При извлечении магазина, выступ предохранительного рычага воздействует на спусковой рычаг ударно-спускового механизма и отводит его от шептала.

Пистолетов первой разновидности было выпущено не очень много и в настоящее время они представляют большую ценность для коллекционеров. Серийные номера данного оружия вероятно находятся в интервале от 1100 до 19058, но нужно помнить, что в этом же диапазоне встречаются серийные номера пистолетов Вальтер Модель №2 и второй разновидности.

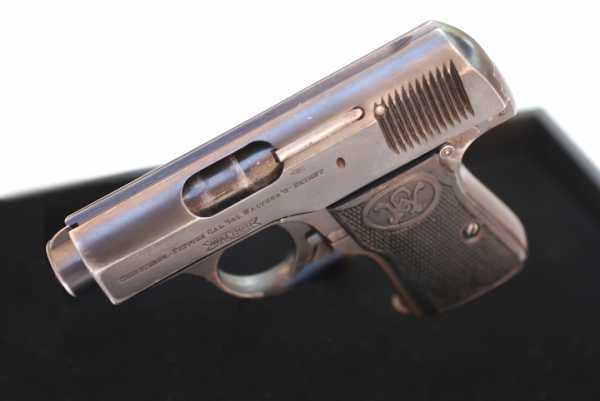

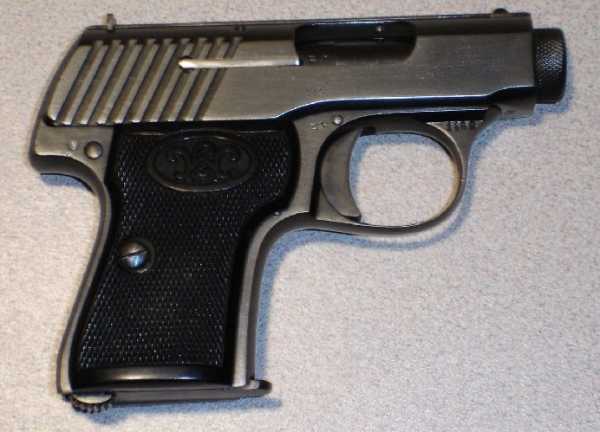

Вторая разновидность пистолета Вальтер Модель №2 (Walther Model 2) не имеет целика, вместо него на верхней части затвора выполнен паз для прицеливания.

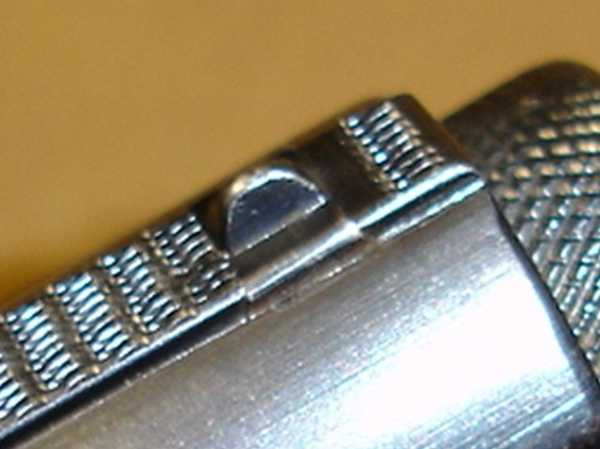

В конце паза у дульного среза располагается крошечная мушка, высотой примерно с глубину паза.

Одни авторы указывают, что вторая разновидность пистолета Вальтер Модель №2 появилась позже первой разновидности и в ней убрали механизмы, которые не нашли своего большого практического применения, однако значительно увеличивали себестоимость оружия.

Пистолеты Вальтер Модель №2 второй разновидности не имели индикатора наличия патрона в патроннике, в виде поднимающегося из паза целика. У второй разновидности отсутвовал предохранитель положения магазина.

Другие авторы утверждают, что Вальтер изначально производил пистолет Вальтер Модель №2 (Walther Model 2) в двух версиях и вторая была «бюджетным» вариантом первой версии. Этим же, со слов исследователей, объясняется пересечение серийных номеров оружия первой и второй разновидности.

Согласно справочных данных пистолет Walther Model 2 второй разновидности встречается с серийными номерами от 1770 до 70000.

Пистолет Вальтер Модель №2 (Walther Model 2) занял достойное место на рынке гражданского оружия. Оружие имело уникальные черты и достаточно хорошо себя зарекомендовало, в связи с чем несколько лет спустя пистолет с минимальными изменениями возродился под именем Walther Model 5. Но об этом оружии мы расскажем чуть позже.

Кстати, о современных пистолетах Вальтера можно почитать на страницах Информационного портала о стрелковом оружии, военной технике, вооруженных силах стран мира.

Популярность: 11%

Читайте интересные материалы нашего сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Пистолет Вальтер Модель №1 (Walther model 1)

Карл Вальтер и его сын Фриц представили на рынок свой первый пистолет в то время когда стало понятно, что пистолеты FN Browning 1905—1906 пользуются огромным спросом, а перспективы развития рынка компактного самозарядного оружия просто огромные. До этого небольшое предприятие «Карл Вальтер Ваффенфабрик» (Carl Walter Waffenfabrik), располагавшееся в городке Целла-Мелис (Тюрингия) занималось производством охотничьих ружей и спортивных винтовок. Один из источников утверждает, что именно 19-летний Фриц, старший из пяти сыновей Карла Валтера стал инициатором выпуска первого компактного пистолета.

Очень странно, что многие авторы приводят различные даты появления пистолета на оружейном рынке: 1906, 1908 и 1910 года. Немецкий патент № 235944, выданный на имя Карла Вальтера, был зарегистрирован 8 августа 1909 года, так что вероятнее всего первые прототипы пистолета Вальтера Модели №1 появились уже в 1908 году. Именно эту дату упоминают большинство авторов и даже иногда называют Вальтер Модели №1 (Walther model 1) другим именем Вальтер Модель 1908 года (Walther model 1908).

Американский патент № 991398 был получен Карлом Вальтером 02 мая 1911 года. Изначально пистолет получил официальное название Deutche Selbstlade Pistole Walther, Kaliber 6,35 (немецкий автоматический пистолет Вальтера калибра 6,35 мм) и лишь после выпуска второй модели пистолета Вальтера, задним числом пистолет был назван Вальтер Модель №1 (Walther model 1).

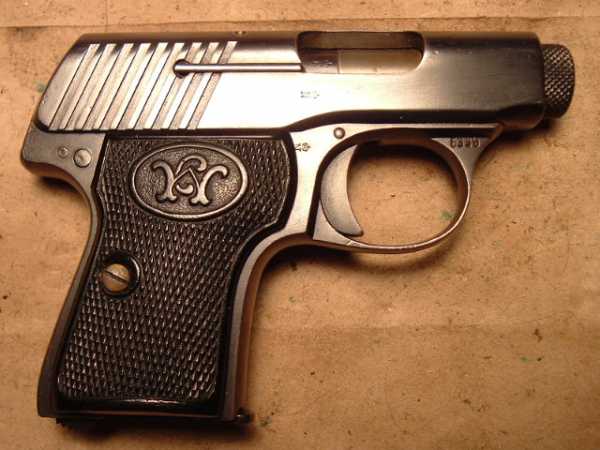

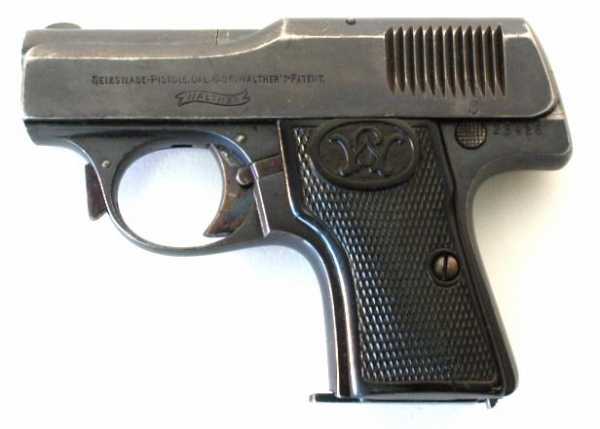

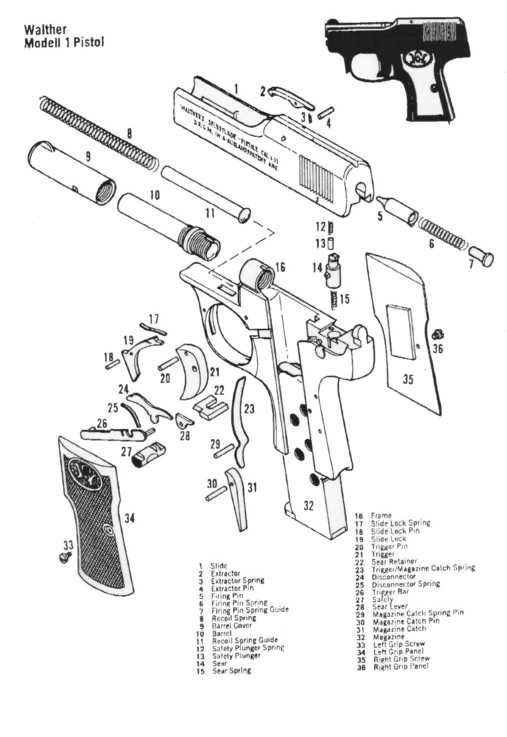

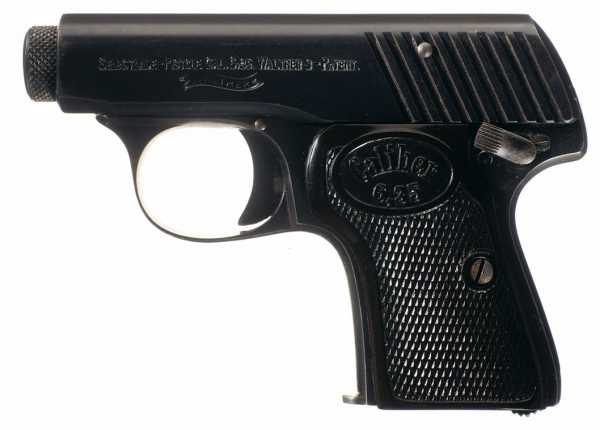

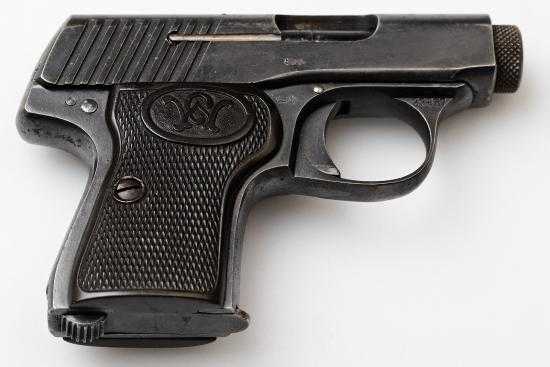

Пистолет Вальтер Модель №1 (Walther model 1) имеет простую конструкцию, работа автоматики оружия основана на использовании энергии отдачи свободного затвора.

Рамка пистолета из вороненной стали, спусковой механизм — ударникового типа. Цилиндрический ударник с боевой пружиной располагается в затворе пистолета. Возвратная пружина с направляющим стержнем расположена под стволом. В отличии от пистолета Браунинг и его подражаний, ствол пистолета Вальтер не закрывает кожух затвора, верхняя часть ствола оставлена открытой.

Магазин пистолета коробчатый, съемный, рассчитанный на размещение 6 патронов калибра 6,35 мм Браунинг (.25 ACP). Выбрасыватель располагается в верхней части затвора, боек выполняет функцию эжектора.

Ствол неподвижно закреплен в рамке пистолета и имеет навинчивающийся кожух-втулку с установленной мушкой. Канал ствола имеет 6 правонаклонных нарезов.

Роль целика выполняет прорезь в верхней части затвора.

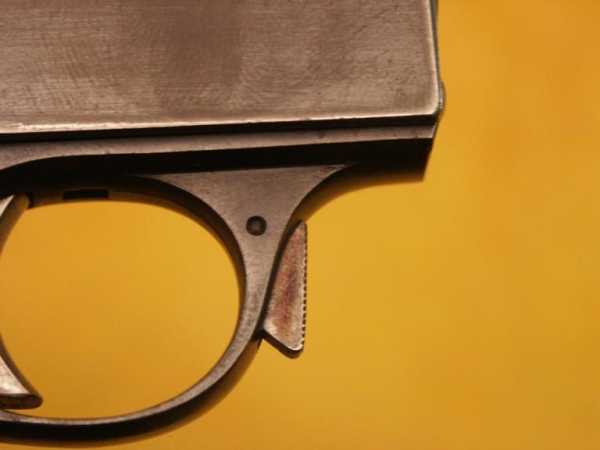

В передней части спусковой скобы располагается фиксатор затвора, предназначенный для удобства разборки пистолета.

Защелка магазина расположена в нижней части рукоятки позади магазина. Для извлечение магазина защелку необходимо продвинуть вперед.

Пистолет имеет предохранитель, выполненный в виде поперечного стержня, расположенного в задней части рамки. Положения предохранителя обозначены буквами «S» с левой стороны затвора и «F» с правой его стороны. Предохранитель блокирует шептало. Щечки рукоятки пистолета выполнялись из различного материала, но чаще всего из твердой резины и крепились к рамке с помощью винтов.

На поверхности щечек наносилась ромбовидная насечка и маркировка в виде буквы «W» на фоне буквы «C» или текста «Caliber 6,35».

Пистолет снабжался кожаной кобурой. Общая длина пистолета  Вальтер Модель №1 - 111 мм, высота 80 мм, толщина 22 мм, длина ствола — 53,5 мм, вес без патронов — 363 грамма.

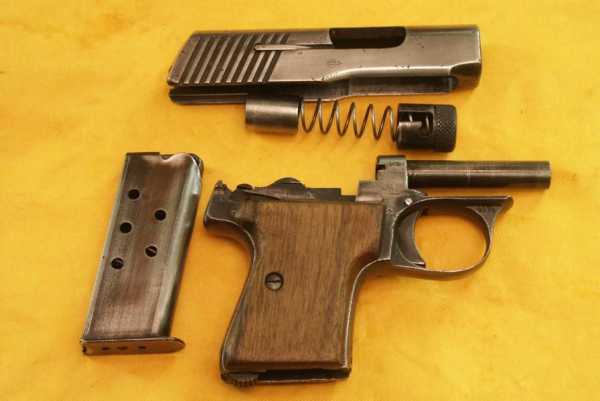

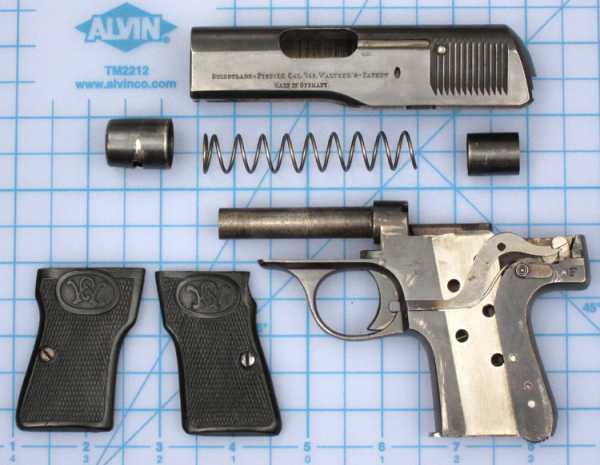

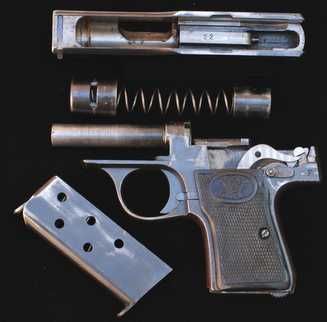

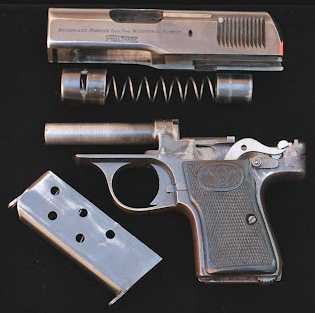

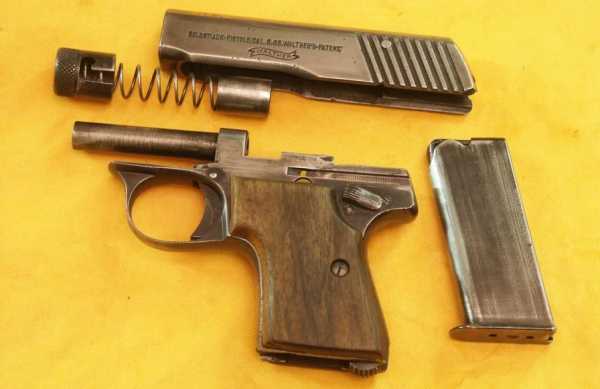

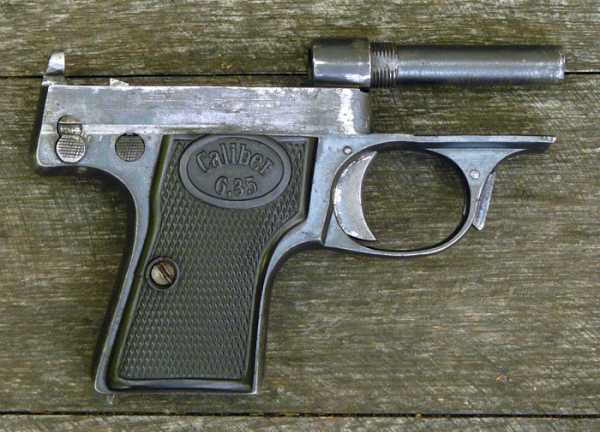

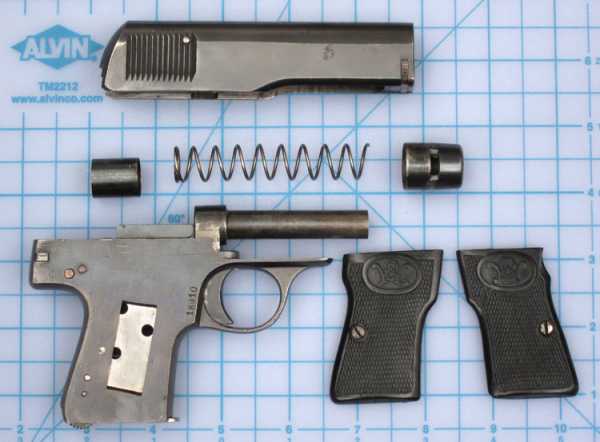

Порядок разборки пистолета Вальтер Модель №1 (Walther model 1)

1. Отделить магазин и убедиться в отсутствии патрона в патроннике.

2. Выключить предохранитель.

3. Нажать на фиксатор, расположенный в передней части спусковой скобы и отвести затвор в крайнее заднее положение, чтобы он зафиксировался в открытом положении.

4. Открутить кожух-втулку ствола и отделить его от пистолета.

5. На ранних моделях пистолета, немного оттянуть затвор назад, вывести затвор из зацепления с рамкой и приподнять заднюю часть затвора вверх.

На более поздних моделях, оттянуть затвор назад, нажать на кнопку фиксатора затвора на правой стороне рамки и приподнять заднюю часть затвора вверх.

6. Отделить затвор, продвинув его вперед.

7. Отделить возвратную пружину с направляющим стержнем.

8. Разобрать и отделить детали спускового механизма.

Примечание: На более поздних вариантах пистолета, как только затвор удаляется, рычаг, который воздействует на шептало, может легко выпасть и при этом из задней части рамки под действием пружины может вылететь шептало. Необходимо не допустить потери мелких деталей ударно-спускового механизма.

Пистолет Вальтер Модель №1 (Walther model 1) достаточно популярное оружие у европейских коллекционеров, его цена в зависимости от состояния и комплектации колеблется от 500 до 1500 долларов.

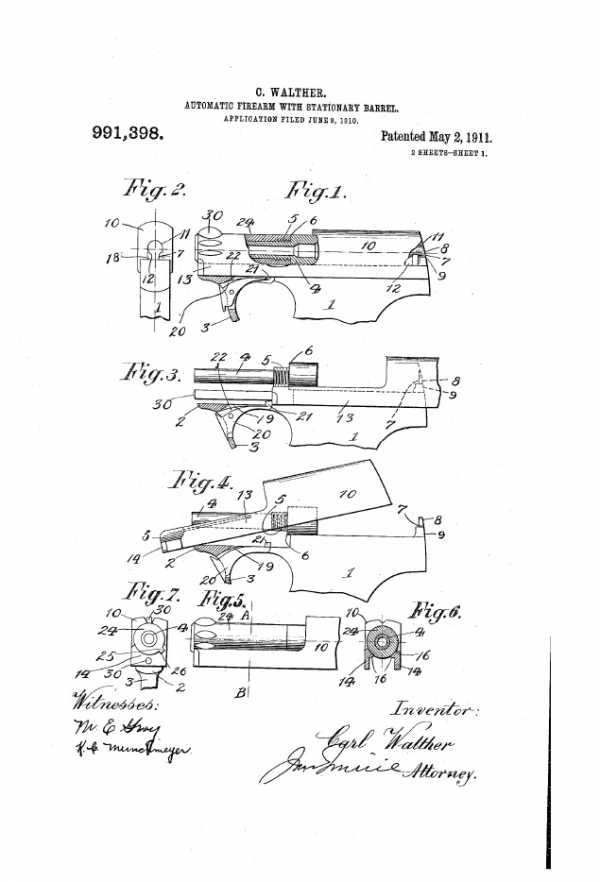

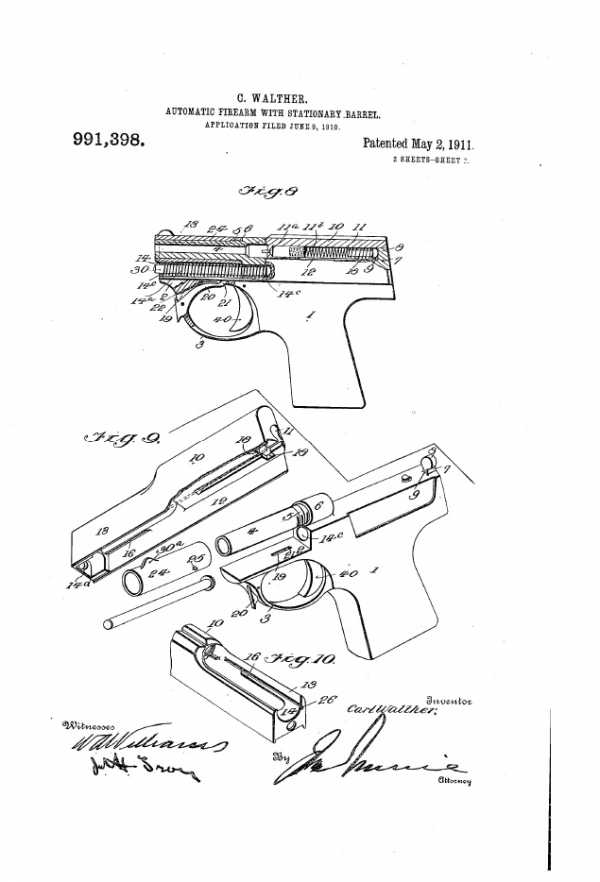

Американский патент на пистолет Вальтер Модель №1 Вы можете скачать пройдя по ссылке:

This SimpleViewer gallery requires Macromedia Flash. Please open this post in your browser or get Macromedia Flash here.
This is a WPSimpleViewerGallery

Популярность: 10%

Читайте интересные материалы нашего сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

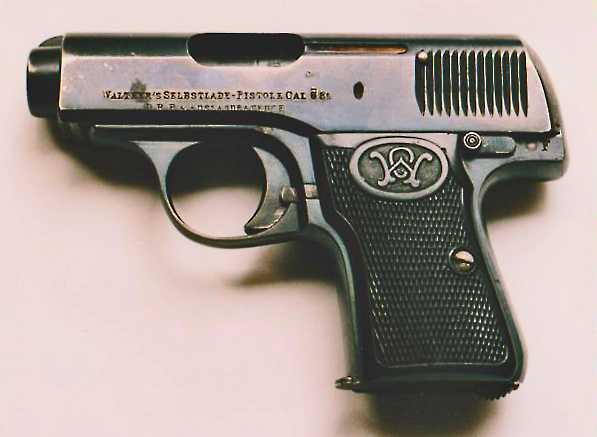

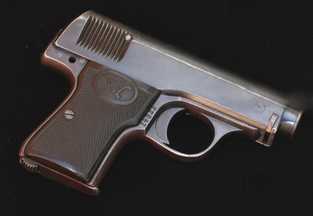

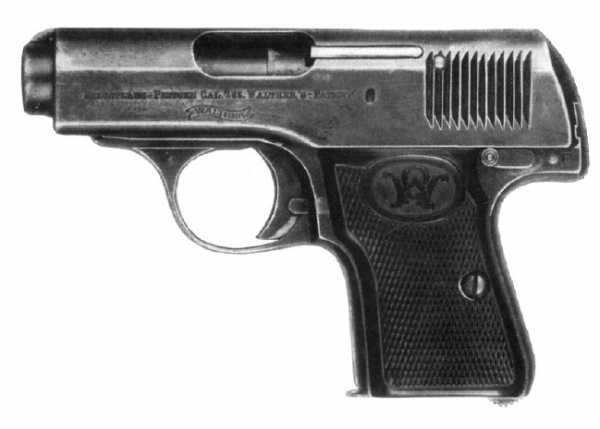

Пистолет Вальтер Модель №3 (Walther Model 3) и его разновидности

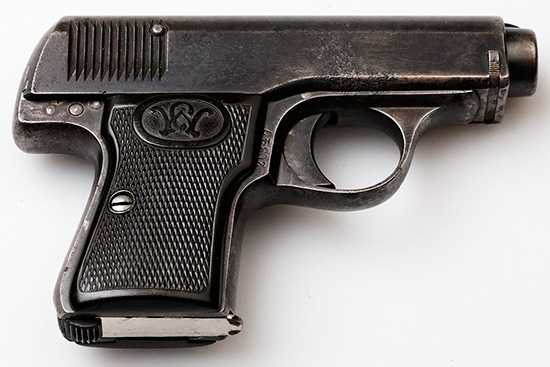

Пистолет Вальтер Модель №3 (Walther Model 3) был разработан как карманное оружие под более мощный боеприпас — патрон 7,65 мм Браунинг (.32 ACP ). Именно патрон 7,65 Browning стал в начале 20 века считаться более удачным для применения в гражданском оружии самообороны.

Данные о дате начала производства пистолета Walther Model 3 так же неоднозначны. Одни авторы книг о истории пистолетов Вальтера считают, что пистолет появился в 1910 году. Другие утверждают, что его производство началось вероятнее всего не ранее 1912 года. В подтверждение своей версии, приверженцы более позднего появления пистолета на рынке гражданского оружия, приводят следующий аргумент: при исследовании пистолетов Вальтер Модель №3, даже раннего выпуска, на их поверхностях обнаружена маркировка в виде литеры «N» под короной, которую начали применять лишь в начале 1912 года. Если бы пистолеты выпускались ранее 1912 года, то на оружии была бы маркировка в виде литеры «U» под короной.

Благодаря применению более мощного патрона, пистолет Вальтер Модель №3 (Walther Model 3) получился более массивный по сравнению с моделями 1 и 2. Длина пистолета Walther Model 3 - 127 мм, высота — 87 мм, ширина — 26 мм, длина ствола — 64 мм, вес с неснаряженным магазином — 472 грамма. В литературе упоминаются пистолеты, длина стволов которых примерно на 20 мм больше чем у обычных. Серийный номер располагается на правой стороне рамки позади спусковой скобы.

Walther Model 3 является относительно простым по конструкции пистолетом: неподвижный, закрепленный в рамке ствол, ударно-спусковой механизм куркового типа с внутренним расположением курка, автоматика основана на отдаче свободного затвора. Интересной особенностью пистолета является расположение окна в кожухе затвора с левой стороны, что достаточно необычно для короткоствольного оружия. Большинство моделей пистолетов, в том числе и первые модели Вальтера имеют механизмы извлечения гильз в право-вверх.

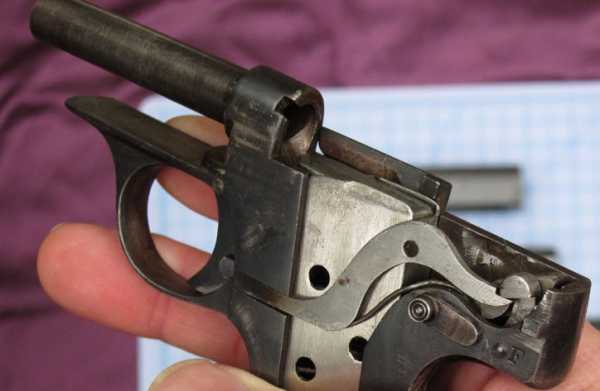

Вероятно по этой же причине некоторые детали спускового механизма пистолета Вальтер Модель №3 (Walther Model 3) располагаются зеркально относительно деталей пистолета модели №2. С левой стороны располагается окно для доступа к деталям ударно-спускового механизма.

Так же с левой стороны расположен спусковой рычаг с разобщителем. Выбрасыватель пистолета расположен на левой стороне затвора, а рамка с правой стороны имеет выступ, выполняющий роль отражателя для извлекаемой гильзы.

Предохранитель флажкового типа размещен с левой стороны в задней части рамки пистолета. Предохранитель блокирует курок и шептало. Положения рычага предохранителя обозначены буквами «F», «S». Включен предохранитель может быть лишь при взведенном положении курка. Данная функция является дополнительной системой безопасности при обращении с оружием.

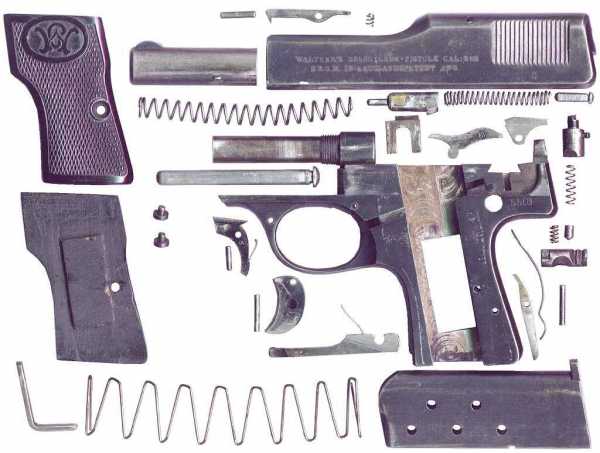

Возвратная пружина пистолета Вальтер Модель №3 (Walther Model 3) как и у модели №2 располагается вокруг ствола и имеет втулки на каждом конце. Задняя втулка предотвращает накопление грязи между стволом и возвратной пружиной. Передняя втулка короткая и вместо байонетного крепления, как у предыдущей модели, она имеет прорезь в нижней части.

Пружинный горизонтальный фиксатор, расположенный в передней части затвора пистолета Вальтер Модель №3 с правой стороны, при установке в прорезь передней втулки фиксирует ее и удерживает возвратную пружину на своем месте.

Магазины пистолета Вальтер Модель №3 рассчитаны на размещение 6 патронов калибра 7,65 мм Браунинг. Кнопка фиксатора магазина рифленая полукруглой формы, располагается в нижней части рукоятки. В магазине выполнены 5 отверстий с обоих сторон для визуального контроля количества находящихся в нем патронов.

Прицельные приспособления пистолет Walther Model 3 состоят из мушки, укрепленной в верхней части передней втулки и паза в верхней части затвора.

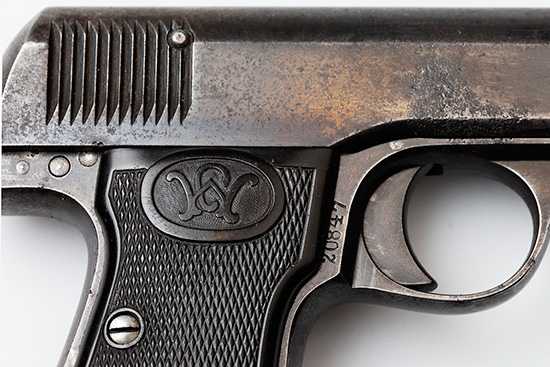

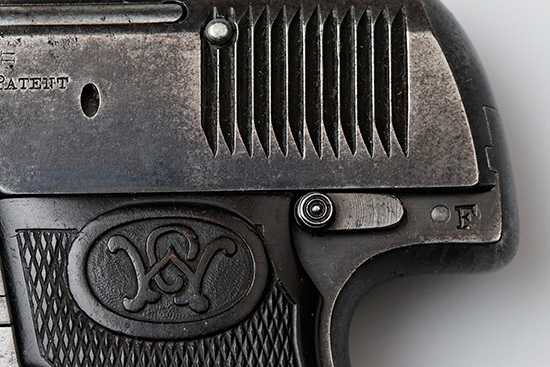

Основная часть пистолетов Вальтер Модель №3 имеют 13 вертикальных проточек треугольного сечения в задней части затвора. В конце производства последнюю проточку убрали, оставив только 12. Иногда по количеству проточек на поверхности затвора пистолеты именуют первой и второй разновидностью. Серийные номера пистолетов Вальтер Модель №3 первой разновидности начинаются от 11000 и заканчиваются примерно на 20000. Серийные номера пистолетов Вальтер Модель №3 второй разновидности начинаются около 20000 и заканчиваются примерно на 35000.

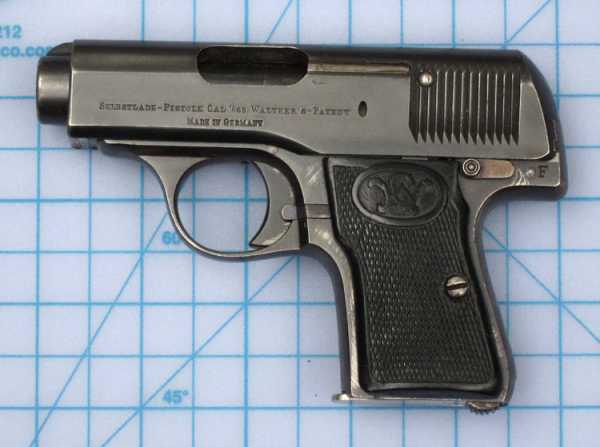

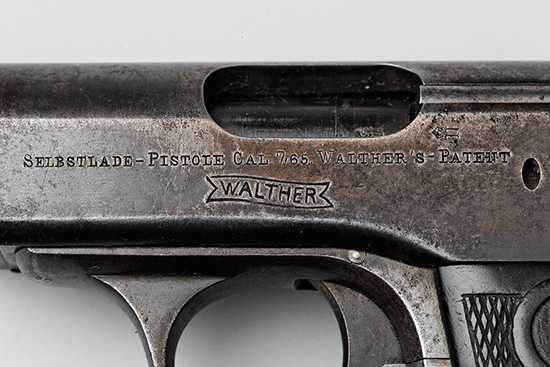

Большинство пистолетов Вальтер Модель №3 имеют маркировку на левой стороне затвора в виде текста: «SELBSTLADE-PISTOLE.CAL.7,65 WALTHER’S-PATENT».

Позднее эту надпись разместили чуть выше, а под ней нанесли клеймо Вальтера в виде «плоского» баннера. Некоторые исследователи отмечают, что лишь у второй разновидности пистолетов Вальтер Модель №3 в маркировке чуть ниже текста присутствовал баннер Вальтера.

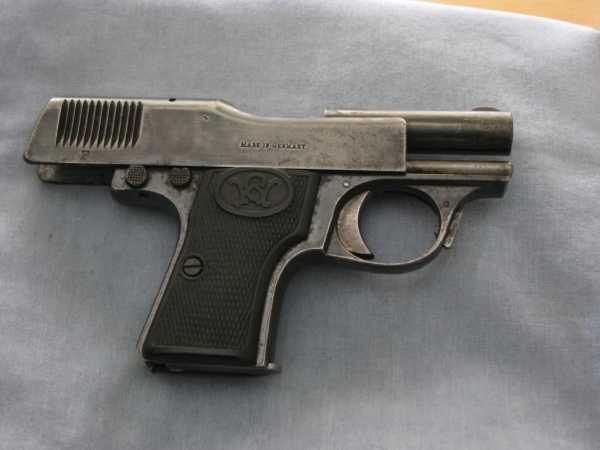

Иногда вместо клейма Вальтера наносилась надпись «MADE IN GERMANY».

В литературе упоминается маркировка, выполненная в две строки «WALTHER’S SELBSTLADE-PISTOLE.CAL.7,65 / D.R.P. & AUSLANDPATENTE». На правой стороне затвора как правило не было маркировки.

Щечки рукоятки пистолета имеют ромбовидную насечку и монограмму в овале «CW» (Карл Вальтер) в верхней части.

Металлические части пистолетов покрывали воронением синеватого оттенка. Большинство исследователей утверждают, что качество исполнения пистолетов Вальтер Модель №3 было гораздо лучше, по сравнению с первыми моделями пистолетов Вальтер.

Пистолет Вальтер Модель №3 (Walther Model 3) иногда встречается с маркировкой на левой стороне затвора «Messerfabrik VULKAN G.m.b.H. SOLINGEN, Germany» и «TENSON registered trade mark» на правой стороне. Справочники упоминают наличие надписи «Caliber 7,65» в верхней части щечек рукояток этих пистолетов. Точное происхождение этого оружия неизвестно, возможно оно было выпущены так же Вальтером. По другой версии Вальтер приняв решение о выпуске нового пистолета Модели 4, продал оставшиеся части пистолетов Вальтер Модель №3 и лицензию на их производство предприятию Вулкан в Золингене. Точных данных о серийных номерах этого оружия нет. Часто данные пистолеты называют Вальтер Модель №3 третьей разновидности.

Общее количество выпущенных пистолетов Вальтер Модель №3 (Walther Model 3) по некоторым данным не превышает 3500 штук. По этой причине данное оружие в настоящее время достаточно редко можно увидеть на аукционах и выставках. Пистолет высоко ценится и представляет настоящую находку для коллекционеров.





Для написания статьи использованы информация и фотографии с сайта Unblinkingeye.com

Популярность: 9%

Читайте интересные материалы нашего сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Вальтер | Оружейка

Современную историю фирмы «Вальтер» можно начинать с 1886 г, когда один из потомков старого оружейного мастера Августа Вальтера создал фирму «Карл Вальтер» и занялся производством огнестрельного оружия гражданского назначения. Создателями же наиболее известных изделий фирмы «Вальтер» стали сыновья Карла Вальтера братья Фриц, Эрих, и Георг Вальтеры.

После поражения Германии в Первой мировой войне союзники ограничили выпуск в том числе и короткоствольного огнестрельного оружия военного назначения указав пределы конструирования калибром не более 8 мм, и длиной ствола не превышающей 100 мм. В то же время уязвленная гордость нации заставила многие оружейные фирмы Германии, и в том числе «Карл Вальтер» начать работы по созданию образцов оружия не выходящие за рамки ограничений, но по тактико-техническим характеристикам максимально приближенных к военному оружию других стран.

В 1929 г, инженеры «Вальтер» разрабатывают удачнейшую конструкцию пистолета, ставшего очередной вехой в оружейном деле. Этот компактный пистолет полицейского образца, использующий пистолетный патрон 7,65х17 «Браунинг» имел УСМ двойного действия, что хотя не являлось новостью в оружейном деле после изобретения такого УСМ чешским оружейником А. Томишкой, однако реализованное в конкретной конструкции пистолета указывало новый путь повышения эффективности применения оружия. В новом пистолете Вальтер ПП (Polizeipistole, полицейский пистолет) использовался принцип свободного затвора, новый УСМ с самовзводом, а также указатель наличия патрона в патроннике (ставший впоследствии фирменным отличием всех пистолетов «Вальтер»).

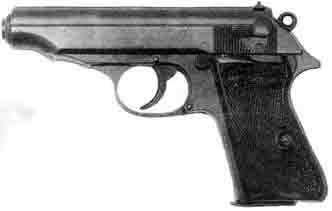

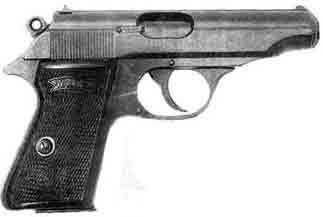

Вальтер ПП

ТТХ Вальтер ПП.

Патрон—————————————-7,65х17 «Браунинг»

Длина——————————————170 мм.

Длина ствола——————————-98 мм.

Высота—————————————105 мм.

Ширина—————————————27 мм.

Вес ———————————————0,69 кг.

Количество патронов———————8 шт.

Прицельная дальность——————40 м.

Практическая скорострельность—-40 выстр. мин.

Пистолет получился чрезвычайно компактным и обтекаемым, неполная разборка его производилась опусканием подвижной спусковой скобы без применения каких либо инструментов, что также повышало удобство пользования. Конструкция пистолета оказалась настолько удачной, что повлияла на конструирование многих других пистолетов полицейского типа, в том числе и отечественного ПМ. Хотя пистолет столь малых габаритов был прекрасным образцом гражданского и полицейского оружия тех времен и показывал неплохие баллистические свойства (на расстоянии в 50 м, пробивал сосновое дерево толщиной до 110 мм), однако для военного пистолета такой энергетики было недостаточно. В 1931 г, по заказу МВД Пруссии создается укороченный и облегченный вариант Вальтера ПП, Вальтер ППК (Polizeipistole Kriminal, пистолет криминальной полиции). Используя тот же патрон 7,65х17 «Браунинг», но с меньшим на один заряд магазином Вальтер ППК имел удлинитель магазина с упором для мизинца, что повышало удобство стрельбы.


Вальтер ППК.

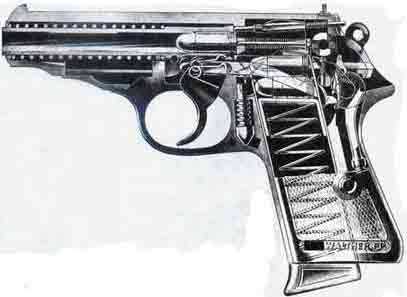

Вальтер ППК в разрезе

Вальтер ППК еще перед Второй мировой войной выпускался в кал. 6,35 мм и 5,6 мм. Пистолеты калибра 5,6 мм с глушителями применялись в спецслужбах Германии как в предвоенный период, так и во время Второй мировой войны.

Вальтер ППК кал. 22 LR с глушителем.

ТТХ Вальтер ППК кал. 5,6 мм.

Патрон—————————————-5,6 LR

Длина——————————————155 мм.

Длина ствола——————————-83 мм.

Вес ———————————————0,56 кг.

Количество патронов———————9 шт.

Практическая скорострельность—-40 выстр. мин.

Сначала работы по доведению Вальтера ПП до армейских требований проводились по простому, путем увеличения размеров пистолета (т.е. увеличения массы подвижной части) с тем, чтобы пистолет использующий принцип свободного затвора достаточно надежно работал на мощных пистолетных патронах 9х19 «парабеллум» прекрасно зарекомендовавших себя в первой мировой войне и уже намеченных оружейными специалистами в качестве основного пистолетного военного образца для будущей новой Германии. Уже в конце 1929 г, инженеры «Вальтер» создают пистолет «Вальтер МП» (Militarpistole, военный пистолет). Он и представлял собой собственно увеличенный в размерах Вальтер ПП, (длина пистолета 222 мм) и был выпущен в двух моделях мало отличавшихся между собой. Однако результаты испытаний как собственно и было предсказано теорией и известной практикой (пистолет Дрейзе образца 1910 г.) еще раз доказали, что применение мощного патрона требует пистолета с запиранием затвора при выстреле.

Вальтер МП (первой, второй модели).

Тем не менее, в 1934-1935 гг., была сделана попытка создания еще одной модели Вальтера МП с укороченным кожухом-затвором имеющим вырез, двумя симметричными возвратными пружинами, и уже апробированным самовзводным УСМ (правда со скрытым курком) и указателем патрона в патроннике. Однако испытания и этой модели выявили все тот же указанный недостаток. Длина пистолета составляла 222 мм.


Вальтер МП третьей модели.

Неудачи не остановили специалистов «Вальтер», и в 1936 г, Фриц Вальтер (Вальтер младший) и Фриц Бартхлеменс получают патент на систему запирания при помощи запирающей личинки, качающейся под стволом пистолета и жестко соединяющий ствол и кожух-затвор в запертом положении. Именно это решение легло в основу работы знаменитого в будущем пистолета Вальтер Р.38. Новый пистолет, разработанный уже с применением запирания затвора качающейся личинкой, представлял собой гибрид с УСМ модели МП (самовзводный со скрытым курком), укороченным кожухом-затвором с вырезом и двумя симметричными возвратными пружинами, расположенными по обеим боковым сторонам рамки пистолета. Пистолет получил название Вальтер АР (Armeepistole, армейский пистолет) и в 1937 г, проходил военные испытания, которые, однако, военных не удовлетворили. Хотя перспективность конструкции становилась очевидна, военных, прежде всего не удовлетворял скрытый курок снятие, которого с боевого взвода не предусматривалось и таким образом пистолет представлял повышенную опасность для пользователя.


Вальтер АП.

Окончательная доработка нового пистолета заключалась в замене внутреннего курка на внешний курок, и некоторого изменения (упрощение) предохранителя. Пистолет имел уже привычный для пистолетов Вальтер указатель патрона в патроннике. Новая модель получила название Вальтер НР (Heeres-Pistole, пистолет для вооруженных сил).

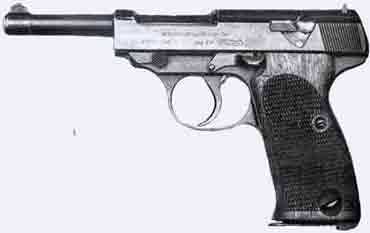

Вальтер НР.

Пистолет Вальтер НР проходит испытания и с небольшими доработками (в основном технологическими) принимается на вооружение Вермахта под названием Р.38 (Pistole 38, пистолет образца 1938 г.). Пистолет мало отличимый от Вальтера НР имел в дополнение и указатель патрона в патроннике. Пистолет имел 58 основных деталей, т.е. был достаточно сложен. Пуля патрона 9х19 «парабеллум» выпущенная из пистолета Вальтер Р.38 имела значительную дульную энергию и на расстоянии 25 м. пробивала сосновое дерево толщиной в 230 мм, а с дистанции 100 м, пробивала сосновое дерево толщиной 170 мм. Железный лист толщиной 2 мм при попадании пули под прямым углом пробивался с дистанции до 20 м. Железный лист толщиной в 3 мм, и стальной лист в 2 мм, с дистанции 25 м уже не пробивался. В некоторых публикациях сообщается, что пуля Вальтера Р.38 пробивала железный лист под прямым углом на расстоянии до 200 м. Тут вероятна либо ошибка, либо имеется в виду «эрзац» пуля патрона 9х19 «парабеллум» выпуска военного времени имеющая твердый металлический спеченный сердечник.

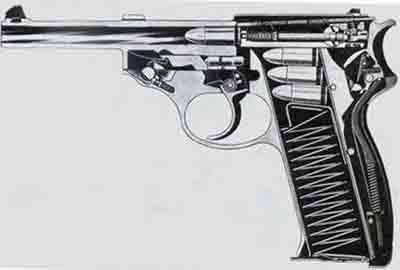

Вальтер Р.38 в разрезе.

Вальтер Р.38 (разборка)

ТТХ Вальтер Р.38

Патрон—————————————-9х19 «парабеллум»

Длина——————————————212 мм.

Длина ствола——————————-125 мм.

Вес ———————————————0,99 кг.

Количество патронов———————8 шт.

Прицельная дальность——————50 м.

Практическая скорострельность—-30 выстр. мин.

Во многих местах указывается неправильный, заниженный вес пистолета Вальтер Р.38. Такой вес (0,78 кг.) относится к пистолетам с рамкой из прочного алюминиевого сплава, которая хоть и была впервые применена в пистолете до 1945 г, однако только в качестве эксперимента.


Вальтер Р.38 группенфюрера СС Германа Фегелейна.

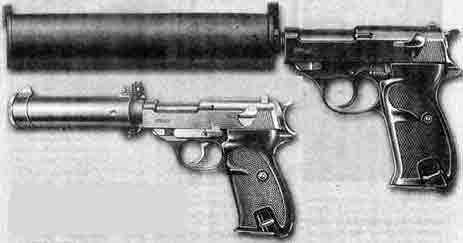

Для нужд гестапо и СД, выпускался также и укороченный Вальтер Р.38 с длиной ствола от 68 мм до 85 мм. Производились и Вальтеры Р.38 под мощный патрон 7,65х22 «Парабеллум».

Всего, за годы Второй мировой войны германская промышленность произвела 1180000 шт. пистолетов Вальтер Р.38.

После войны в отличие от отечественного ТТ устаревшего практически уже в момент создания, Вальтер Р.38 с анодированной прочной алюминиевой рамкой принимается на вооружение армии ФРГ в 1957 г, (под новым названием Р1) и нескольких десятков других государств. Для гражданских продаж пистолет носит старое обозначение Р.38. Появляется (с 1976 г.) модернизированный вариант Р4 пистолета Вальтер Р.38 с рамкой из алюминиевого сплава и устройством быстрого снятия с боевого взвода приводимого в действие от движка старого предохранителя. В 1975 г фирма «Карл Вальтер» начинает глубокую модернизацию Вальтера Р.38. которая завершается в 1977 г, созданием пистолета Р 5.

Р 5 отличается от Р.38 закрытым кожухом-затвором с левосторонним окном выброса гильзы, новым предохранительным механизмом практически полностью исключающем случайный выстрел до полного выжимания спускового крючка, наличием затворной задержки совмещенной функционально с системой предохранения. Т.е. рычаг затворной задержки служит одновременно и предохранителем. Р 5 в различных модификациях может иметь как «европейскую защелку магазина, так и «американскую» в виде кнопки под спусковой скобой на рукоятке. Система запирания затвора при помощи качающейся защелки Вальтера Р.38 оставлена без изменений. Существует удлиненная модификация пистолета Р 5 называющаяся Р 5 Long. Пистолет Р 5, достаточно компактен, при значительной дульной энергии определяемой патроном 9х19 «парабеллум» и до сих пор стоит на вооружении спецподразделений армии и полиции ФРГ. Р 5 выпускается также и под мощный патрон 7,65х25 «Маузер».

Пистолет Р 5

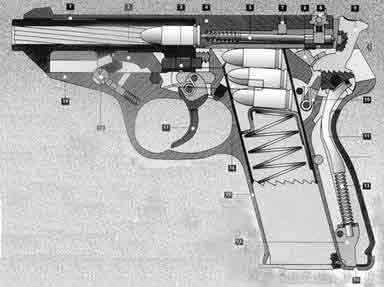

Р 5 в разрезе.

ТТХ Р 5 Compakct

Патрон—————————————-9х19 «парабеллум»

Длина——————————————170 мм.

Длина ствола——————————-79 мм.

Высота—————————————129 мм.

Ширина—————————————32 мм.

Вес ———————————————0,75 кг.

Количество патронов———————8 шт.

Прицельная дальность——————25 м.

Практическая скорострельность—-40 выстр. мин.

Пистолет Вальтер Р.38 в классическом исполнении и с алюминиевой рамкой история, которого насчитывает уже 66 лет по прежнему в строю. По сию пору им вооружаются технические подразделения бундесвера. Боевые качества фактически древнего фашистского пистолета по-прежнему, превосходят качество отечественного пистолета ПМ до сих пор стоящего на вооружении армии россиян.
