С 400 ттд: Зенитный ракетный комплекс С-400 «Триумф»: технические характеристики

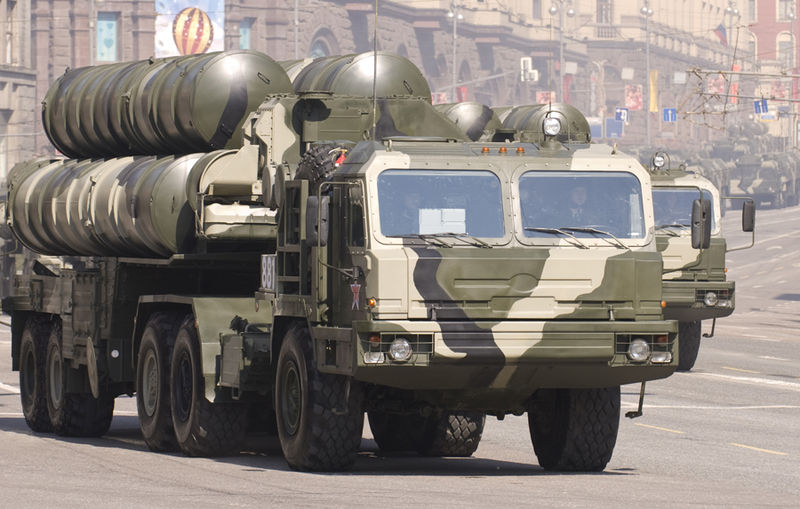

С-400 «Триумф», зенитная ракетная система

Компания участник: Алмаз, НПО имени академика А.А. Расплетина, ОАО

Зенитный ракетный комплекс С-400 «Триумф» (по классификации НАТО — SA-21 Growler) — зенитная ракетная система большой и средней дальности, зенитный ракетный комплекс (ЗРК) нового поколения. Предназначен для поражения всех современных и перспективных средств воздушно-космического нападения — самолётов-разведчиков, самолётов стратегической и тактической авиации, тактических, оперативно-тактических баллистических ракет, баллистических ракет средней дальности, гиперзвуковых целей, постановщиков помех, самолётов радиолокационного дозора и наведения и прочих.

ЗРС С-400 «Триумф» обладает значительно большими тактико-техническими возможностями обеспечивая более чем двухкратный рост эффективности. «Триумф» — единственная система, которая может выборочно работать с использованием более 4 типов ракет обладающих различной стартовой массой и дальностью пуска, создавая эшелонированную оборону.



Высокая степень автоматизации всех этапов боевой работы, современная элементная база позволили значительно сократить обслуживающий персонал. Принципы построения и разветвленная система связи средств «четырехсотки» позволяют интегрировать ее в различные уровни управления не только ВВС, но и других видов Вооруженных Сил. Все средства системы размещаются на колесных шасси высокой проходимости и допускают перевозку железнодорожным, водным и воздушным транспортом.

ЗРС С-400 «Триумф» принята на вооружение 28 апреля 2007 года. 6 августа 2007 года система С-400 «Триумф» встала на боевое дежурство по охране Москвы и Московского промышленного района в г. Электросталь.

В период до 2015 года планируется поставка в войска более 20 дивизионов ЗРС С-400 «Триумф».

Состав зенитной ракетной системы С-400 «Триумф»:

• средства управления;
• до 6 зенитных ракетных комплексов;
• придаваемые средства.

Типы поражаемых целей:

• самолеты стратегической авиации типа В-1В, FB-111, B-52;
• специализированные самолеты РЭБ типа EF-111A, EA-6;
• самолеты-разведчики типа TR-1;
• самолеты раннего предупреждения типа E-3A, E-2C;
• самолеты тактической авиации типа F-15, F-16, F-22;
• летательные аппараты, изготовленные по технологии«Стелс» типа B-2, F-117A;
• стратегические крылатые ракеты типа «Томахок», АЛКМ;
• аэробаллистические ракеты типа СРЭМ, АСАЛМ;
• баллистические ракеты средней дальности;
• оперативно-тактические баллистические ракеты.

Технические характеристики

Максимальная скорость поражаемых целей, м/с	до 4800
Дальность поражения аэродинамической цели:
— максимальная, км	250
— минимальная, км	3
Высота поражения аэродинамической цели:
— максимальная, км	27
— минимальная, км	0,01
Дальность поражения тактических баллистических целей:
— максимальная, км	60
— минимальная, км	5
Высота поражения баллистической цели:
— максимальная, км	27
— минимальная, км	2
Количество одновременно сопровождаемых трасс целей	до 300
Количество одновременно обстреливаемых целей	36
Количество одновременно наводимых ракет	72
Время развертывания системы из походного состояния, мин.	5
Время приведения средств системы в боевую готовность из развернутого состояния, мин.	3
Наработка средств системы до капитального ремонта, ч	10000
Эксплуатационный срок службы:
— наземных средств, год	не менее 20
— зенитных управляемых ракет, год	не менее 15

Видео

400 — зенитно ракетная система ☆ характеристики комплекса Триумф (ТТХ), скорость ракеты ЗРК, видео ⭐ doblest.club

Первая Мировая война показала эффективность бомбардировочной авиации для уничтожения стратегических объектов противника и эшелонированной обороны. Также впервые начали применяться легкие бипланы, оснащенные пулеметами винтовочного калибра, которые работали по живой силе.

Для противодействия новой угрозе в ускоренном темпе начали разрабатываться средства противовоздушной обороны.

ЗРК С 400 «Триумф»

Краткое ТТХ С-400

Дальность обнаружения потенциальной цели	600 км
Максимальная скорость поражаемой цели	4,8 км/с
Минимальная и максимальная дистанция поражения	2 – 400 км
Минимальная и максимальная высота поражаемого объекта (аэродинамические цели)	5 м – 35 км
Минимальная и максимальная дистанция прикрытия от баллистических и крылатых ракет	5 км – 60 км

Первые образцы подобных изделий представляли собой спарки из пулеметов, установленных на специальный лафет. Для удобства ведения огня по воздушной технике врага, угол возвышения был увеличен. Из-за такой особенности расположения стволов, такие установки начали называть «зенитными».

Первые образцы ЗРК

Несмотря на все ужасы Первой Мировой, применение авиации в ней было весьма ограниченным. Настоящий расцвет этого рода войск наступил в середине 30-х годов XX века.

Появились тяжелый и средние бомбардировщики, штурмовики, различные истребители.

Высоты и скорость полета увеличились — простые пулеметные зенитки не могли уже до них достать. Для борьбы с авиацией начали использовать ствольную артиллерию крупного калибра.

Особо отличились немецкие инженеры. В 1945 году Берлин от налетов Союзников защищали 128-мм орудия с автоматами заряжания конвейерного типа, что придавало установке чудовищную скорострельность.

Военная авиация с ракетными двигателями оснащенная ЗКР

Ближе к концу Второй Мировой войны в ВВС Германии появились истребители с реактивными двигателями. Самой удачной моделью оказалась Me. 262 «Schwalbe». Скорость аппарата превышала большую часть всех самолетов того времени и именно на основе его двигателей начались разработки своих аналогов в СССР, США и других странах антигитлеровской коалиции.

Также в качестве трофеев СССР получил «Фау-1» и «Фау-2», а также чертежи с их конструкцией и ряд немецких специалистов, работавших над этим проектом.

В последствии именно эта технология легла в основу принципиально нового ракетно-зенитного комплекса С-25, легшего в основу сил ПВО Москвы, а затем и всей страны.

Смотрите также статью Броневик Комбат Т98 его технические характеристики

Для покрытия большей территории и быстрого перемещения по территории всей страны в конце 50-х годов 20 века начались разработки перспективного ракетно-зенитного комплекса С-75, поставленного на мобильное шасси. Разработка велась «НПО Алмаз». На данный момент на вооружении Российской армии стоят комплексы С-300 и С-400 «Триумф» (характеристика подробно описана ниже).

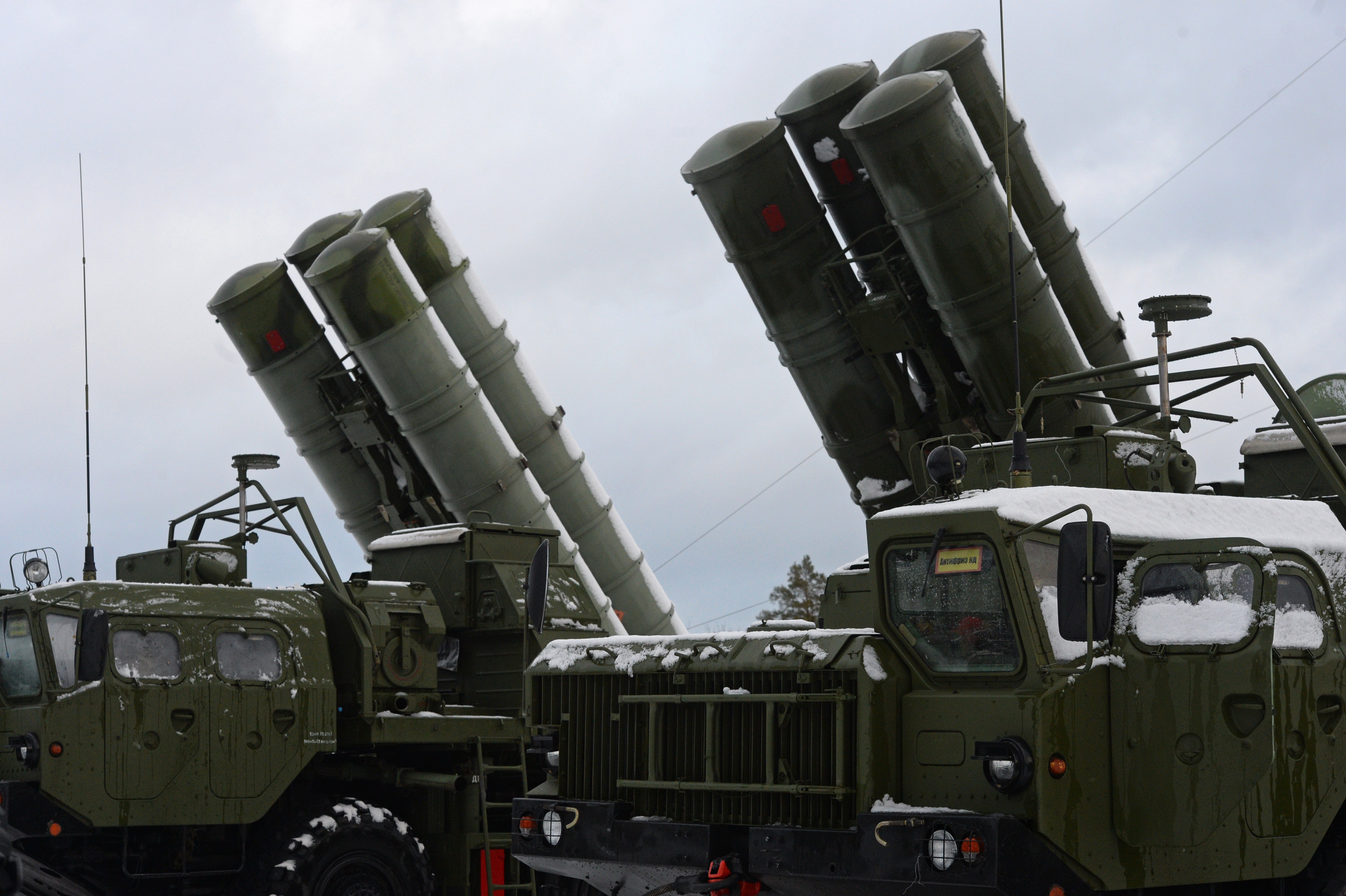

Зенитно-ракетный комплекс С-400

История создания зенитно-ракетной системы С-400

ЗРК С-400 полностью разрабатывался ОАО «НПО Алмаз». Комплекс рассчитан на применение в самых разных условиях: днем, ночью, при радиоэлектронной борьбе и в разных климатических зонах. В первую очередь он направлен на борьбу с самолетами противника и ракетами разных классов.

Смотрите также статью Зенитно-ракетный комплекс С-500 и его модификации

400 км

расстояние на котором ЗКР способен поражать быстролетящие цели

В конце 80-х годов появилась необходимость в комплексе, способном поражать быстролетящие цели на расстоянии до 400 километров. Первоначально планировалось для таких целей произвести модернизацию устаревших установок С-200, но позже было принято решение о разработке новой системы.

За основу взяли комплекс С-300П. Характеристика С-400 по требованию военных заказчиков дорабатывалась в ходе промежуточных испытаний.

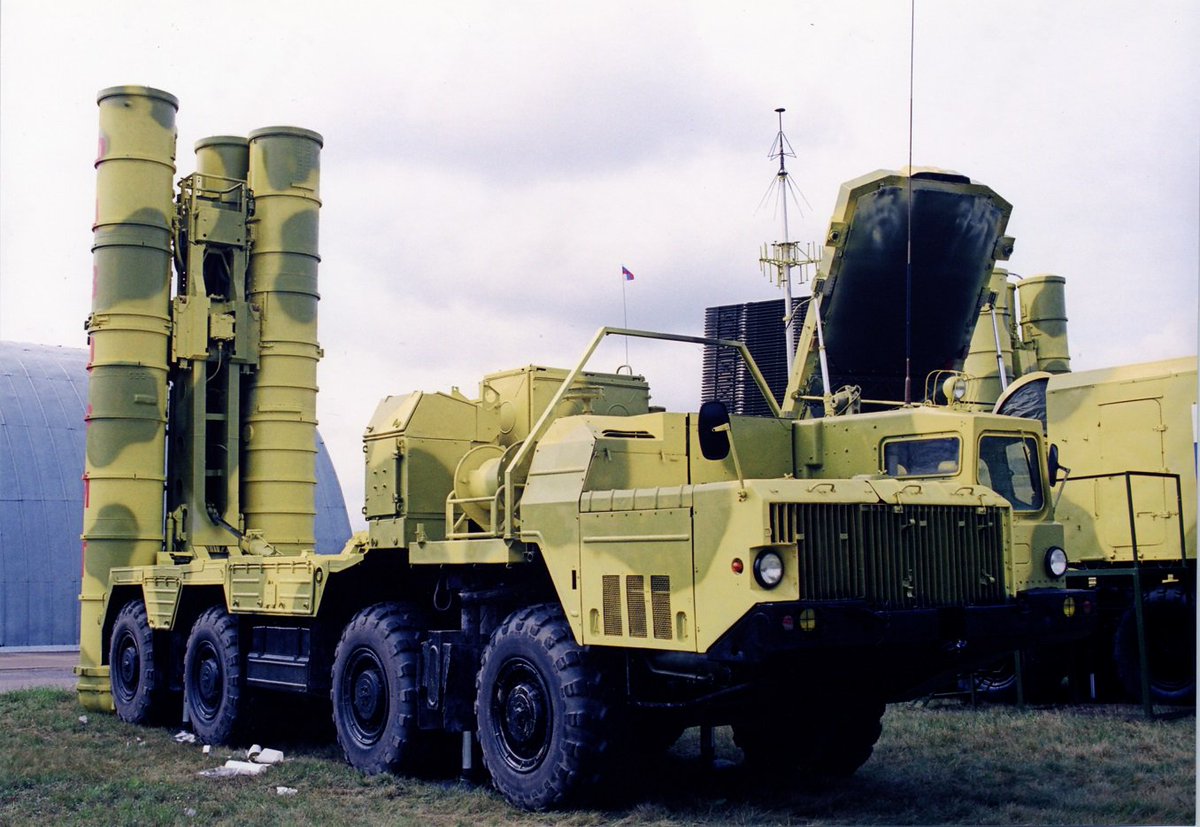

Зенитный ракетный комплекс С-300

Основное отличие С-300 и С-400 (характеристики у последнего вызвали шквал негодования в НАТО) заключается в большей зоне покрытия и возможностью применения ЗУР (Зенитных управляемых ракет Триумф), как уже стоящих на вооружении, так и перспективные варианты, способных сбить воздушные КП (Командные пункты), самолеты РЭБ и самолеты стратегической авиации на дистанции 400 км.

Смотрите также статью Ракетный комплекс С-300 и его модификации

По основным характеристикам применяемые в С-400 ракеты показывают более чем двукратную эффективность, по сравнения с иностранными аналогами — «Астер» и «Патриот».

Основные испытания новых ракет для перспективного комплекса происходили на территории полигона Капустина Яр. Большая часть тестов завершилась в 2001 году, а в 2006 пошли результативные испытания ракеты, способной поразить и физически разрушить боеголовку баллистической цели.

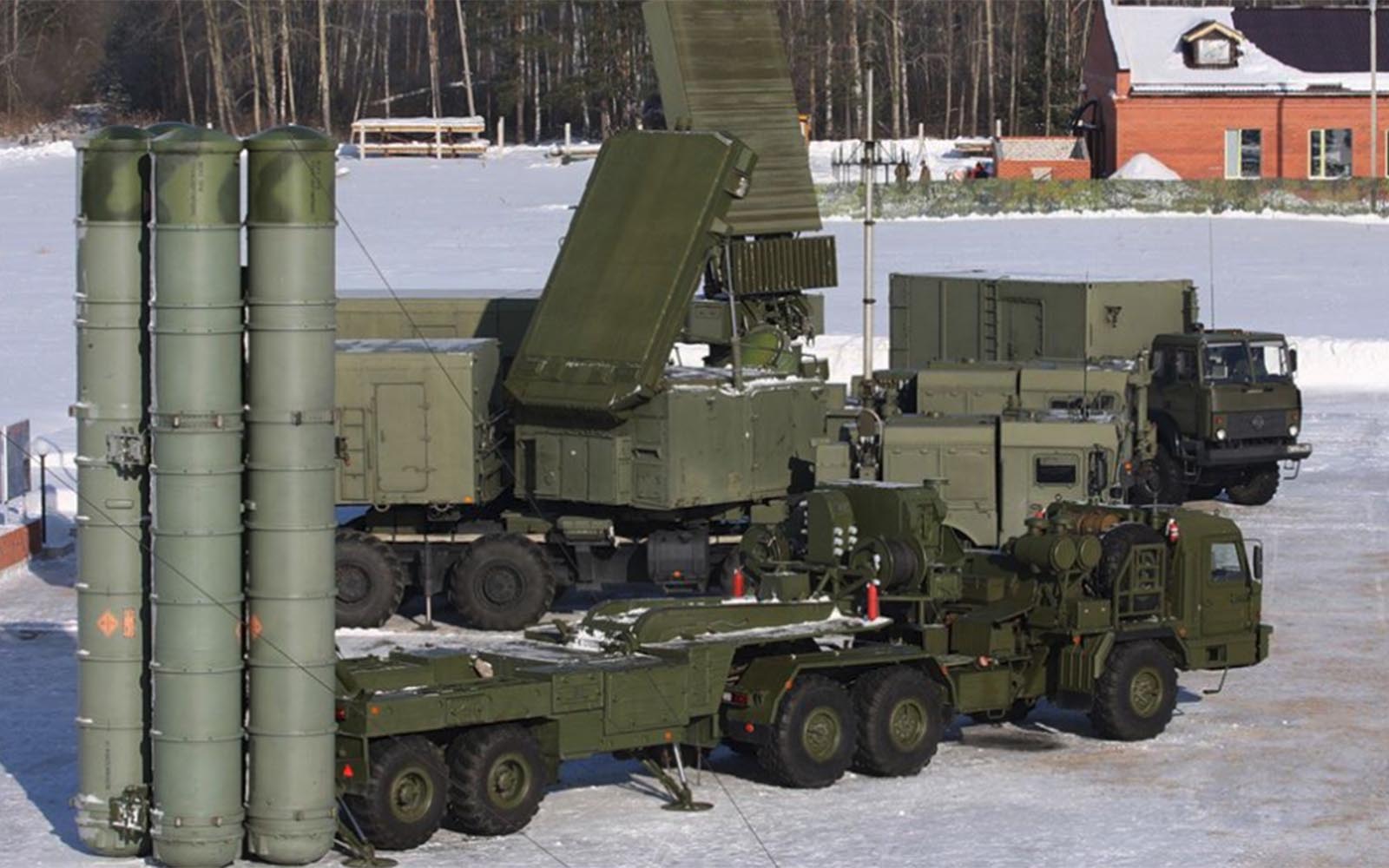

С-400 «Триумф»

В 2008 году на этом же полигоне провелись первые боевые стрельбы С-400. Мишень двигалась со скоростью 2,8 километра в секунду, что не помешало ее перехватить и уничтожить. После испытаний комплекс приняли на вооружение сил ПВО.

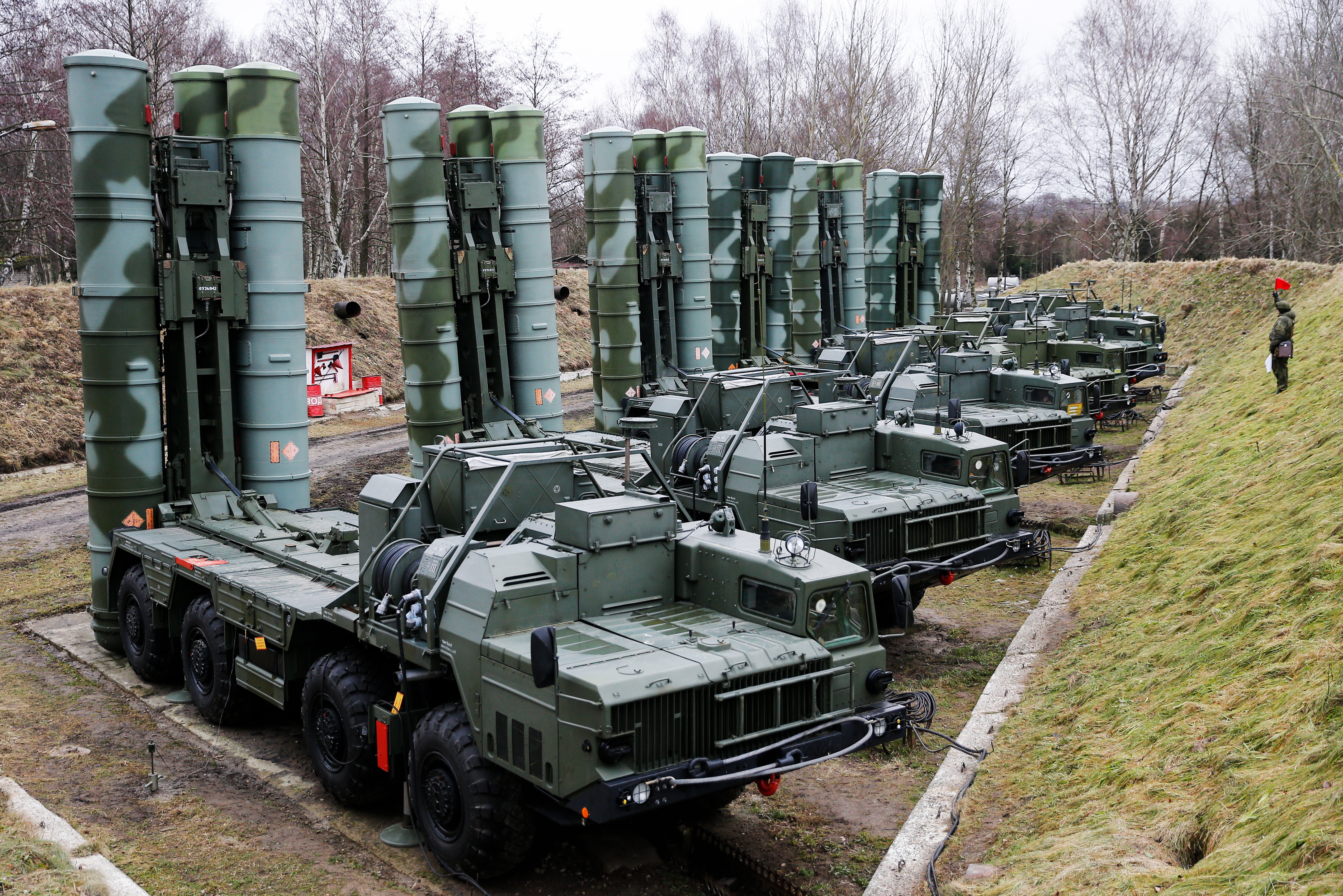

«Триумф» стал на боевое дежурство в 2007 году. Место дислокации первого комплекса — город Электросталь, расположенный в непосредственной близости от Москвы. С тех пор каждый год силы ПВО расширяются на 1-2 полка, оснащенных этой ЗРК. Также «Триумф» размещается в Мурманской области.

«Триумф» стал на боевое дежурство в 2007 году.

Дальность действия позволяет контролировать самолеты ВВС Норвегии, стартующие с военных аэродромов страны. Часть собранных в России С-400 отправляется на экспорт.

Тактико-технические характеристики (ТТХ) ракетного комплекса С-400

Тактико-технические характеристики ракетного комплекса С-400 «Триумф»:

Дальность обнаружения потенциальной цели	600 км
Максимальная скорость поражаемой цели	4,8 км/с
Минимальная и максимальная дистанция поражения	2–400 км
Минимальная и максимальная высота поражаемого объекта (аэродинамические цели)	5 м–35 км
Минимальная и максимальная дистанция прикрытия от баллистических и крылатых ракет	5 км–60 км
Количество одновременно обстреливаемых целей	80 штук (1 ЗРК – 10 целей, 8 комплексов под единым управлением командного центра)
Количество наводимых на цель ракет	160 (Каждый ЗРК – 20 ракет, все комплексы объединены под управление командного пункта)
Скорость ракеты С 400 Триумф	18 500 км/час
Время развертки в боевое положение, готовность к работе по целям	5 минут
Готовность к бою в режиме ожидания	30 секунд
Время износа ресурса до необходимости капитального ремонта	10 000 часов
Гарантированное время службы ракет/остальных компонентов	15 лет/больше 20 лет

Типы поражаемых целей.

Превосходные ТТХ С 400 Триумф, характеристики которого позволяют гарантированно сбивать цели, указанные в таблице.

Состав

С-400 — зенитно-ракетный комплекс состоит из:

Особенности конструкции

ЗРК С-400, характеристики которого существенного отличаются от С-300, сконструирован с применением самых совершенных и перспективных наработок. Большая часть процессов происходит в автоматическом режиме, без участия человека.

Для этих целей в КП «Триумфа» находятся высокопроизводительные ЭВМ. Разумеется, в случае необходимости контроль берут в свои руки операторы, из числа личного состава дивизиона.

Смотрите также статью ЗПРК Панцирь-С1 и его технические характеристики

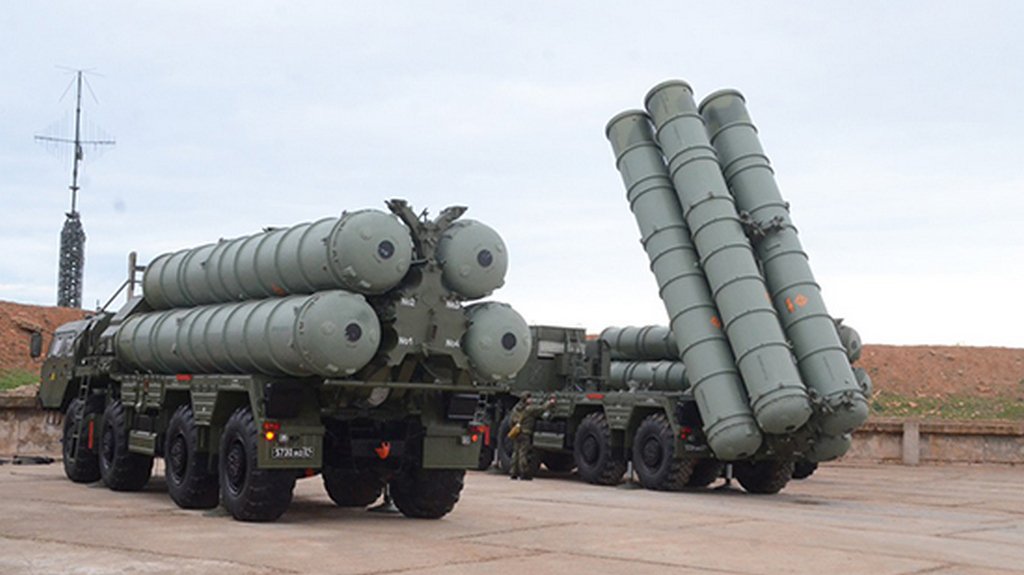

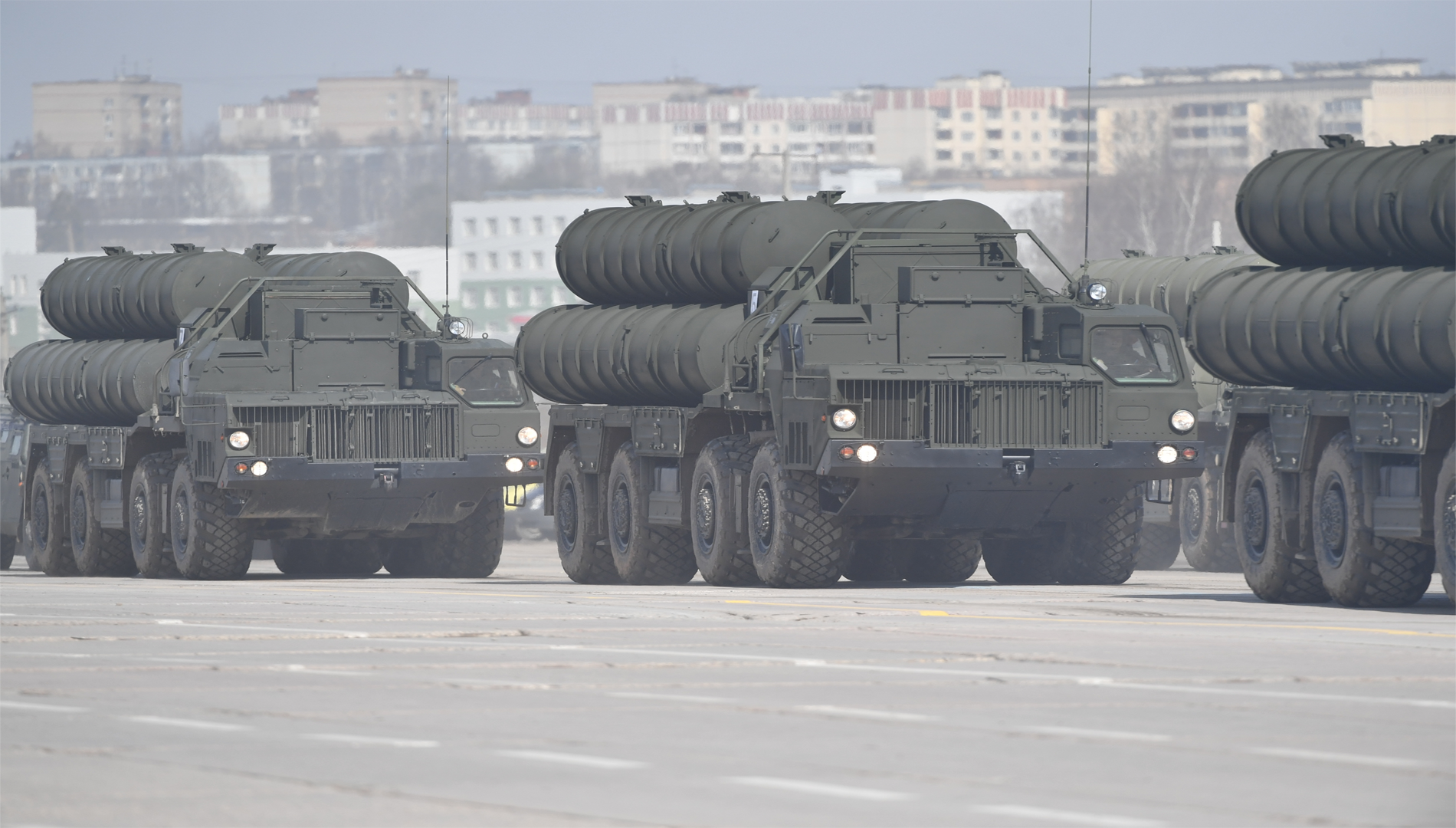

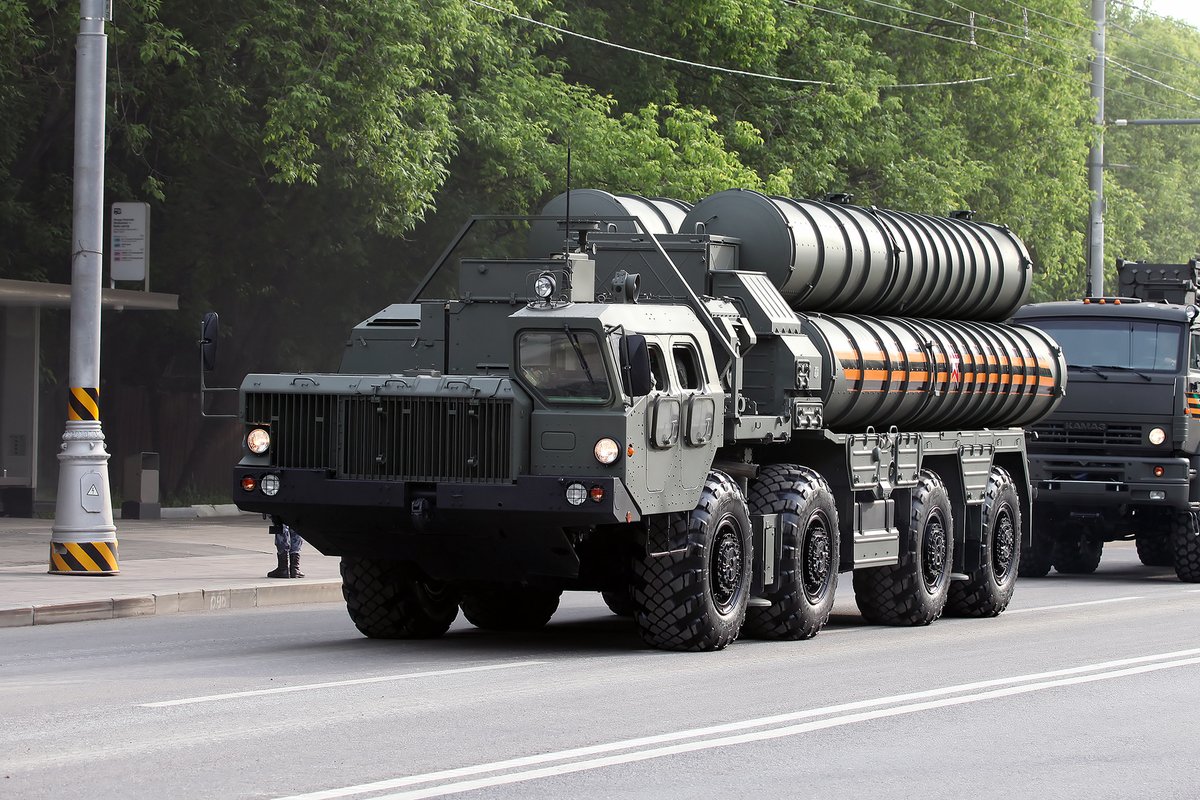

ЗРС С-400 «Триумф» высокомобилен и установлен на шасси колесного типа.

Способного преодолевать трудные участки пересеченной местность. Габариты всех элементов комплекса позволяют с легкость транспортировать его по воздуху и морским транспортом.

Различаются два типа шасси для ЗРК: легкое и тяжелое. Их основное различие — количество шахт для пуска ракет.

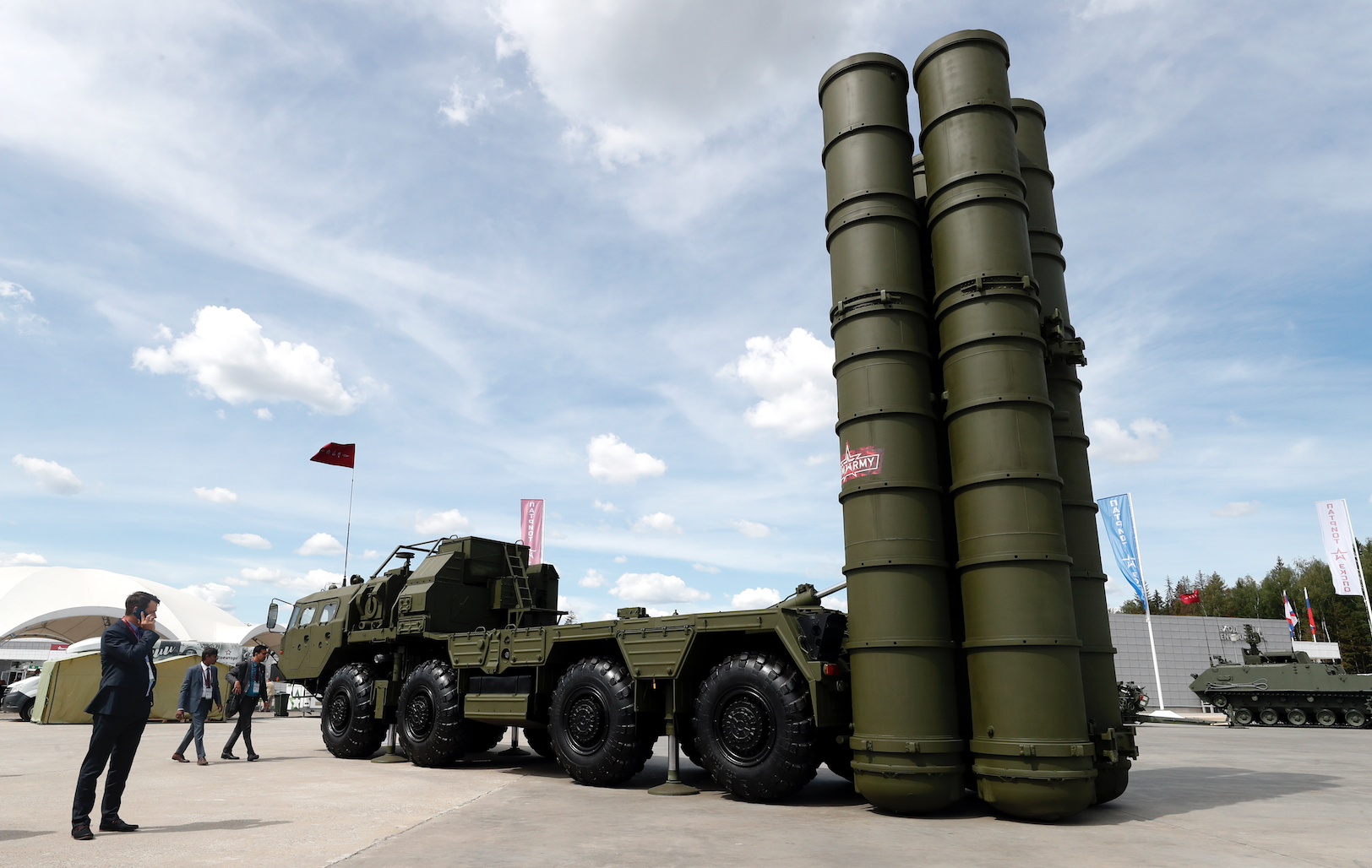

С 400 — ракетный комплекс

Компьютеры ЗРК «Триумф» высокооптимизированы и способны вести одновременно множество целей, находящихся на разных высотах и расстояниях от пусковых установок. При этом отправленная ракета может отпускаться комплексом до момента его сближения на дистанцию поражения.

В состав боеголовок ракет входят элементы, поражающие цель большим количеством мелких элементов, не оставляющих цели даже намека на возможность уйти неповрежденной.

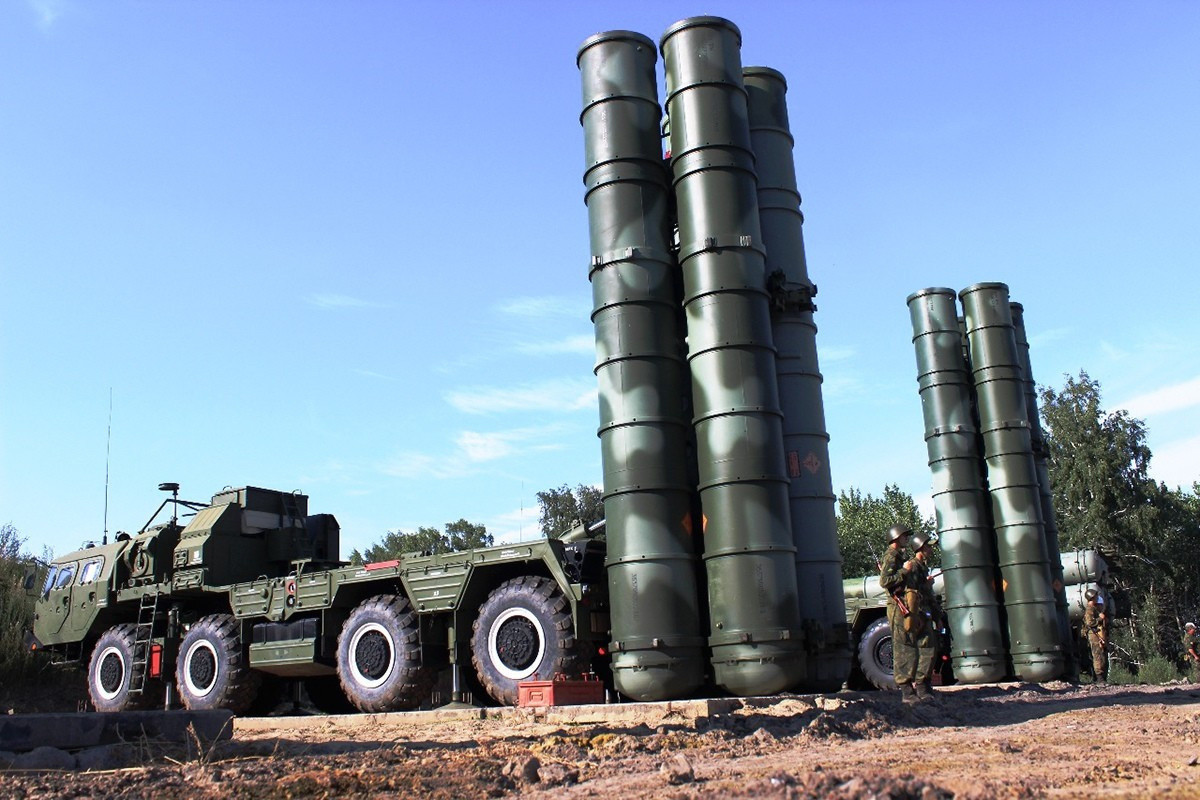

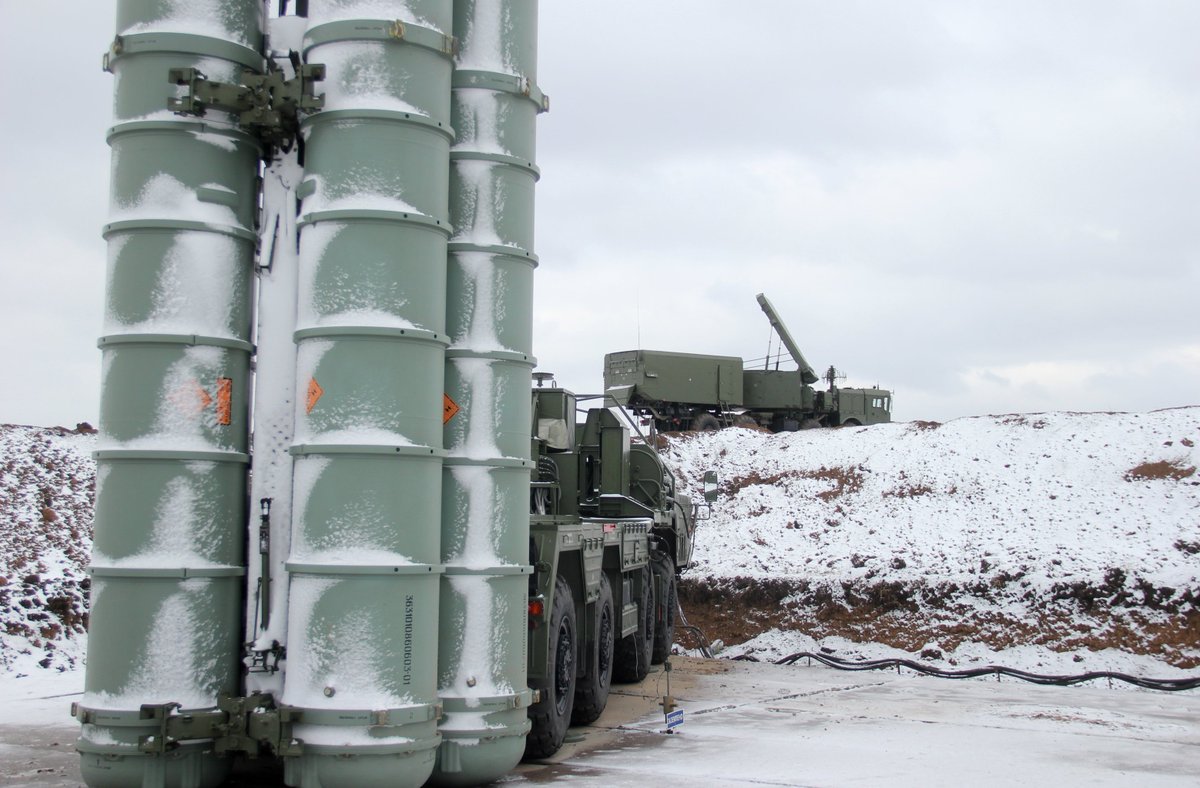

Еще одной ключевой особенностью является «холодный» старт.

По этим подразумевается выпуск ракеты из шахты без включения маршевого двигателя. Сначала ракета Триумф подбрасывается на высоту 30 метров и только потом запускается тяга и ЗУР стартует по направлению к цели. Одновременно запускается инерционное управление.

Подобный способ запуска ракеты является одной из ключевых особенностей, которыми обладает зенитно-ракетный комплекс С-400 Триумф. Западные аналоги вылетают из пусковой установки сразу с включенным двигателем. Поэтому системы «Патриот» зачастую выглядят будто их поджигали.

Смотрите также статью Береговой ракетный комплекс «Бастион» и его технические характеристики

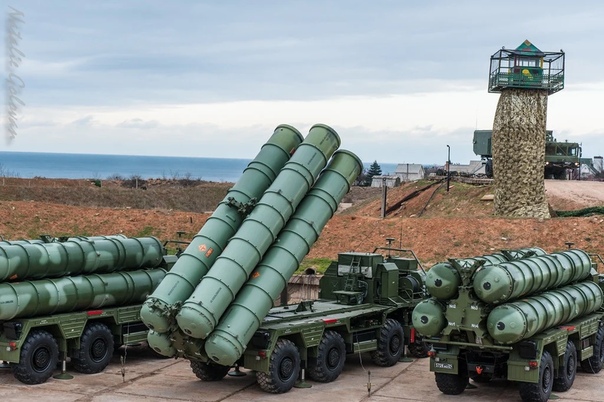

С-400 — ракетный комплекс, характеристики, видео

Предлагаем посмотреть короткое видео, в котором наглядно демонстрируются характеристики С 400 Триумф.

С-400 «Триумф» против американского «Патриота»: почему партнеры США переходят на российские ЗРК

The India Times пишет, что российская зенитно-ракетная система С-400 «Триумф» превосходит по боевым возможностям американский комплекс THAAD (Terminal High Altitude Area Defense), разработанный . И что приобретение Индией российской системы является правильным шагом в повышении обороноспособности страны. С-400 эффективен при перехвате американских истребителей F/A-18 Hornet и F-35 Lightning II. Функциональность же THAAD ограничена борьбой с баллистическими ракетами средней дальности.

Эта публикация появилась в связи с тем, что Вашингтон разгневался в связи закупкой Индией системы С-400. И сейчас настойчиво предлагает Нью-Дели отменить это решение и приобрести американский комплекс THAAD. Переговоры на эту тему назначены на 6 июля, когда американцы, несомненно, будут выкручивать руки индийцам.

Впрочем, с большой вероятностью можно предположить, что 6 июля американские переговорщики получат отказ. В немалой степени потому, что сами же США и делают прекрасную рекламу российской зенитно-ракетной системе. Как только появляются сведения о том, что Россия продает С-400 кому-то, кто не относится к «друзьям Америки», США немедленно начинают истеричную кампанию, протестуя против назревающего «ужасного события».

Так в чем же преимущество российской системы над американским комплексом?

Начнем с косвенного доказательства. У THAAD только одна ракета, как говорится, на все случаи жизни. У С-400 семь ракет. Каждая из них предназначена для перехвата своего типа целей. Исходя только из этого, можно утверждать, что универсализм неизбежно приводит к потере качества, если речь идет о решении достаточно широкого круга задач.

Так что если индийские силы ПВО в случае закупки комплекса THAAD попытаются сбивать истребители, то у них это плохо получится. Дело в том, что этот комплекс предназначен для перехвата баллистических ракет, которые летят по предсказуемой траектории, не маневрируя. Противоракета неплохо справляется с ракетами средней дальности и оперативно тактическими, тут вероятность перехвата равна 0,9. Но защита от межконтинентальных баллистических ракет явно слабая — вероятность их перехвата одной противоракетой составляет 10−15%.

Кстати, одна американская противоракета стоит порядка 25 млн. долларов. А за одну батарею THAAD из 6-и пусковых установок индийцам пришлось бы заплатить 2,5 млрд. долларов. Для сравнения — контракт на поставку Китаю полкового комплекта С-400, в который водят 16 пусковых установок, стоит 3 млрд. долларов.

«Американец» рассчитан на заатмосферный перехват — максимальная высота поражения целей с помощью кинетической боевой части составляет 150−200 км. Дальность перехвата — 200 км. РЛС с АФАР обнаруживает цели за 1000 км. Тут все очень неплохо.

Но THAAD не способен работать с целями, которые расположены от него на сравнительно небольшом расстоянии. Это означает, что он абсолютно бессилен по отношению к низколетящим целям — истребителям, совершающим полет с огибанием рельефа местности, крылатым ракетам, — которые на небольшом расстоянии от комплекса выныривают из-за радиогоризонта.

Сравнение THAAD и С-400 не вполне корректно, поскольку от американского комплекса нельзя требовать перехвата аэродинамических целей. Для решения всего диапазона задач ПРО-ПВО к нему необходимо еще прикупить и ЗРК «Патриот». А это тоже очень недешево.

Точно также от С-400, казалось бы, нельзя требовать перехвата баллистических ракет. Хотя бы потому, что максимальная высота перехвата у него — 35 км. Однако при определенных условиях ему и это удается — когда система используется для объектовой защиты, хоть это и не вписано в тактико-техническое задание на нее. В этом случае баллистические ракеты, находящиеся на излете, могут перехватываться одной противоракетой с вероятностью 0,8.

Каждая из семи зенитных ракет российской системы «подогнана» под свое семейство целей. В зависимости от этого им придали необходимые для успешного перехвата характеристики.

ЗУР 48Р6Е3 предназначена для перехвата самых быстрых ракет, скорость которых достигает 4800 м/с. У нее же и самая массивная боевая часть, весящая 180 кг.

ЗУР 9М96Е2 перехватывает цели, летящие на предельно низких высотах — до 5 метров. Ракета имеет вдвое меньшие габариты, чем все ракеты системы, поэтому на пусковой установке располагаются сразу четыре ЗУР 9М96Е2 в транспортно-пусковых контейнерах. Она способна маневрировать с ускорением 20 g.

ЗУР 40Н6Е — самая новая ракета системы, она принята на вооружение меньше трех лет назад. Имеет рекордную дальность, достигающую 400 км.

На самых «дальнобойных» ракетах установлены принципиально новые головки самонаведения, способные уничтожать цели за пределами радиовидимости наземных радиолокаторов. После набора высоты по команде с земли ракета переводится в режим поиска и, обнаружив цель, наводится на нее самостоятельно.

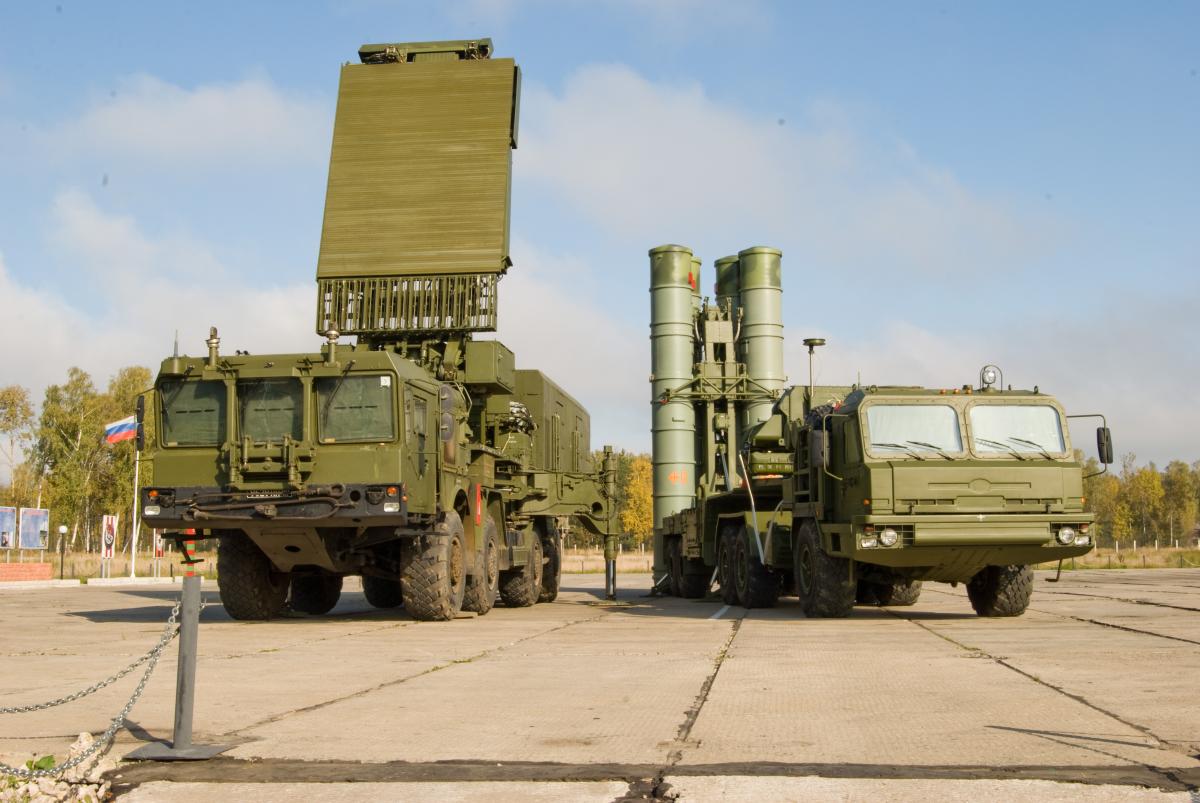

С-400 имеет две РЛС — обнаружения и сопровождения с выдачей целеуказания для ЗУР. Обычные воздушные цели обнаруживаются на расстоянии в 600 км. Этого расстояния достаточно для того, чтобы ЗРС в автоматическом режиме подготовилась к отражению воздушной атаки.

Управление системой гибкое, допускающее получение информации о приближающих целях от самолета дальнего радиолокационного обнаружения и управления. При этом пусковые установки могут срабатывать от команд как со своего командного пункта, так и от самолета ДРЛОиУ. Пусковые установки могут располагаться на расстоянии до 100 км от КП.

Конечно, если к комплексу THAAD для борьбы со всеми воздушными и космическими угрозами необходимо приставлять еще и ЗРК «Патриот», то то же самое можно сказать и в отношении С-400, которая оптимально работает с аэродинамическими целями. Но, как было сказано выше, баллистические ракеты средней дальности — это не ее профиль, хоть она с ними и способна работать.

Правда, в настоящий момент приставить к С-400 нечего. У нас нет мобильных комплексов противоракетной обороны. Есть стационарный — А-135 «Амур», — который надежно защищает от атак МБР Москву и Центральный промышленный регион.

В конце этого десятилетия ожидается появление ЗРС С-500 «Прометей». Это, по сути, две зенитно-ракетные системы, соединенные в одном комплексе. Один командный пункт работает с двумя наборами ракет и с двумя парами РЛС. Один набор относится к С-400 и поражает аэродинамические цели. Это система ПВО. Второй предназначен для перехвата ракет, соответственно, это система ПРО.

При этом усилена и противовоздушная функция. Новая ракета, разработанная для С-500, имеет дальность 600 км.

Что же касается противоракетных возможностей, то они выше, чему THAAD. Дальность обнаружения баллистических ракет — 2000 км. У американского комплекса — 1000 км.

Для баллистических целей в КБ «Факел» разработаны две новые ракеты. Это 77Н6-Н и 77Н6-Н1. Их характеристики не разглашаются. Известно лишь, что они справляются не только с баллистическими ракетами средней дальности, но и с МБР на конечном участке их траектории. И не только с самими ракетами, но и с отделившимися боевыми блоками малой заметности, эффективная площадь рассеяния которых не превышает 0,1 кв.м. При этом скорость поражаемых целей может достигать 7 км/с. Максимальная высота перехвата по различным сведениям лежит в диапазоне от 200 км до 350 км. То есть они способны уничтожать спутники, находящиеся на низкой орбите. Максимальная скорость противоракеты «Прометея» — 3600 м/с.

Подводя итоги, можно предположить, что 6 июля на встрече американских силовиков с индийской делегацией, в которую войдут министр иностранных дел Сушма Сварадж и министр обороны Нирмала Ситхараман, продавцами THAAD будет высказано много страшилок. Например, о том, что Пакистан, очень может быть, начнет ракетную атаку Индии. Причем, используя ракеты, оснащенные ядерными боеголовками. И, очень может быть, будет сказано, о «достоверных сведениях, добытых американскими спецслужбами».

Но Индии-то, в первую очередь надо защитить себя от налетов авиации и обстрела крылатыми ракетами. А с этими задачами гораздо лучше американской системы справляется С-400.

С-400 и THAAD являются мобильными противоракетными комплексами и прямыми конкурентами.

Поражение

THAAD предназначен для поражения ракет средней и малой дальности, является прямым развитием зенитной системы Patriot, которая использовалась во время операции «Буря в пустыне» для противоборства иракским «Скадам». Однако в ходе эксплуатации Patriota оказалось, что его метод поражения облаком осколков ракет противника недостаточно эффективен.

Да, он может вывести ракету из строя и может отклонить ее от намеченного курса, но данный метод не уничтожает боеголовку ракеты. Развитие высокоточной электроники и более точной радиолокации подтолкнул американцев использовать метод «кинетического перехвата», т. е. попытаться сбить «пулю пулей».

С-400 в плане ракетного вооружения имеет широкий ассортимент ракет, который позволяет бороться этой ЗРК с ракетами ближней и средней дальности заканчивая самолетами и вертолетами. Но самое главное то, что один комплекс С-400 может вести до 10 целей и обстреливать их сразу 20 ракетами для повышения вероятности поражения.

Стоит добавить, что С-400 имеет комплекс радиоэлектронной борьбы, позволяющей бороться и со стаями мелких дронов, что в современной войне имеет дополнительную актуальность. Эти же комплексы используются и против самолетов радиообнаружения и наведения.

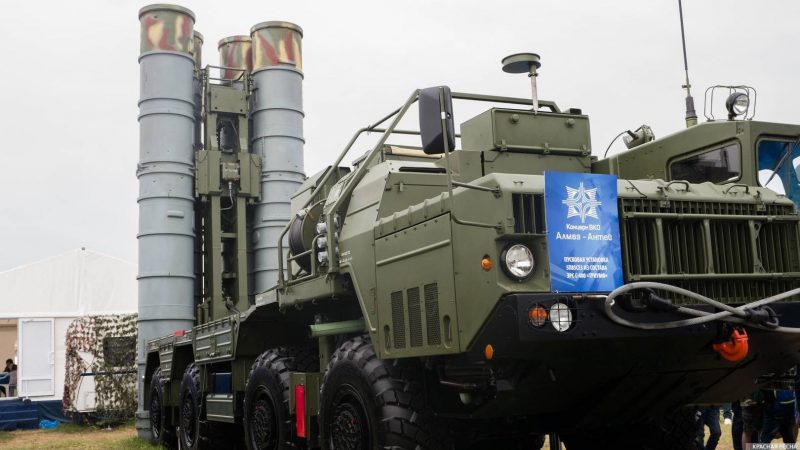

Российский С-400 «Триумф» против американского Patriot — чей «зонтик» надежнее?

Отечественные зенитно-ракетные комплексы (ЗРК) С-400 «Триумф» охраняют воздушное пространство России. Основа тактической составляющей ПВО США и стран НАТО — комплекс Patriot. Военный эксперт и редактор интернет-сайта «Вестник ПВО» Саид Аминов — сравнил возможности двух систем и объяснил, почему защитный «зонтик» отечественного «Триумфа» надежнее.

«Американская пусковая установка Patriot, работает, по сути, только в определенном направлении — пусковая установка наклонного типа. Требуется разведка опасного направления, если противник зайдет с тыла, то по сути, система не обеспечивает свой функционал», — отметил эксперт.

По его мнению, российская разработка лишена подобного недостатка, поскольку ракеты «Триумфа» имеют вертикальный пуск, в целом система обеспечивает обстрел целей по всем направлениям в 360 градусов. Эксперт рассказал, что дальность ракет комплексов существенно отличается.

«Ракеты для базовых модификаций Patriot — Pac-1 и Pac-2 имеют дальность пуска до 160 км, в то время как ракеты семейства 48H6 дают предельную дальность пуска до 250 км», — убежден Аминов.

«Триумф » может применять до трех типов разных ракет, способных поражать весь спектр воздушных целей , включая сложные — низколетящие ракеты, элементы высокоточного оружия, баллистические ракеты», — объясняет эксперт.

Так, по оценке Аминова, ракеты «Триумфа» могут поражать баллистические цели летящие со скоростью 4,5 тысячи метров в секунду, у комплекса США такой возможности нет.

Эксперт напомнил, что создатели Patriot занялись модернизацией комплекса после его участия в операции «Буря в пустыне».

«Несмотря на большой расход американских зенитных ракет, баллистические ракеты Ирака поражались, но поражались в корпус, по сути ракета Саддама Хуссейна находила свою цель, так была разгромлена одна американская база», — рассказал Аминов. По данным эксперта, были случаи когда комплексы Patriot сбили несколько своих же истребителей.

По информации военного эксперта, в ближайшее время на вооружение российского «Триумфа» поступит новая ракета.

«Это ракета сверхбольшой дальности, она заканчивает сейчас государственные испытания. Дальность ее полета будет достигать 400 км. Загоризонтная ракета сможет поражать такие интересные цели, как самолеты ретрансляторы, самолеты дальнего радиолокационного обнаружения», — пояснил эксперт.

В целом, по оценке Аминова, ЗРК С-400 «Триумф» обеспечивает более надежную защиту прикрываемым объектам, чем американский Patriot.

«Российский «зонтик» будет гораздо шире и более объемным, чем американский. Это будет такая круглая полусфера, накрывающая объект, рядом с которым стоит ЗРК. По дальности наш комплекс превосходит американский минимум в полтора раза по аэродинамическим целям, и как минимум в два, если не в два с половиной раза по баллистическим целям», — заключил военный эксперт.

Преимущества THAAD

THAAD имеет преимущество по высоте поражения до 150 км, это объясняется тем что главной целью этой системы являются цели баллистического типа. С-400 обладает гораздо меньшей дальнобойностью по высоте, но имеет на вооружении ракеты с большей дальностью действия для поражения аэродинамических целей на дальности до 400 км и тактических баллистических целей на дальности до 60 км, летящие со скоростью до 4,8 км/с.

Радар раннего обнаружения обеспечивает дальность до 600 км. THAAD по данному пункту имеет преимущество в дальности действия радара – 1000 км, причем он использует Х-диапозон, т. е. сантиметровых длин волн, что позволяет обнаруживать очень небольшие цели в воздухе. Российский ЗРК использует как Х-диапозон, так и L-диапазон, т.е. радиоволны дециметровой длины.

Преимущества С-400

Преимуществом С-400 является способ пуска ракет, который представляет собой выброс ракеты на 30 метровую высоту, наклон в сторону цели и ее последующее преследование с уничтожением. THAAD же так не умеет, он имеет определенный сектор обстрела, если ракета противника появится с неожиданной стороны, то придется тратить время на дополнительный попорот установки, а это трата драгоценного времени, истратив которое защищать уже может быть и нечего.

Стоимость американской ЗРК можно оценить по военному контракту 2008 года между США и ОАЭ, согласно которому 3 комплексов высотной тактической системы ПРО THAAD, включая 147 ракет-перехватчиков, 4 радиолокационные станции THAAD, 6 станций управления огнем и связи и 9 пусковых установок, а также связанных с контрактом услуг и оборудования общей стоимостью в 6,95 млрд дол, в то время как Россия предлагает 200 млн $ за 1 дивизион, а это 8 пусковых установок.

Не забываем и о недавнем визите Трампа в Южную Корею, где он только за размещение, но не продажу THAAD потребовал 1,2 млрд. долл.

Если подвести итог, то THAAD это ракеты, использующие сложный способ поражения ракет противника прямым попаданием в лоб. Причем их испытывали против уже архаичных иракских «Скадов».

С-400 использует ракеты меньшей мощности, стреляя по 2 ракеты в одну цель, чтобы повысить шансы на поражение ракеты противника, при этом используя метод подрыва боевой части в непосредственной близи от цели.

Отечественный ЗРК имеет ряд преимуществ по сравнению с американским аналогом, но нужно понимать, что американские конструкторы создавали оружие под конкретный диапазон задач, поэтому не пытаются прыгать выше головы. Отечественные же инженеры стремятся установить новый стандарт в области обороны.

Современные системы ПРО и ПВО являются не только неотъемлемым элементом сохранения безопасности целых государств, защищающим их от вражеской авиации и ракет, но и способом сдерживания. От тактико-технических характеристик ЗРК может зависеть эффективность отражения атаки и исход войны.

В отдельных случаях наличие таких вооружений может заставить любого противника пересмотреть свои планы, а иногда наоборот: стать причиной трений между странами. Поэтому практически все государства от мала до велика выделяют немало бюджетных средств для подобной защиты своих территорий. Особенно это важно для сверхдержав, имеющих ядерное оружие.

США и Россия являются лидерами в данной отрасли. Перспективные комплексы С-400, разрабатываемый Россией, и MEADS, создаваемый США, Германией и Италией, являются тому примером.

Большая часть различий этих двух систем заключается в дальности действия, а следовательно, и их принадлежности к данного рода классификации. Российский С-400 является зенитно-ракетным комплексом дальнего и сверхдальнего радиуса действия, а европейско-американский MEADS — среднего.

Однако так сложилось, что большинство экспертов по привычке, сформировавшейся ещё во время «Холодной войны» и соревнования С-300 и «Patriot», продолжают сравнивать и их дальних родственников. Такое сравнение возможно скорее потому, что ЗРК создаются для замены вышеупомянутых устаревающих комплексов, хотя, исходя из их возможностей, всё же логичнее было бы сравнивать С-400 сразу с MEADS и THAAD.

Несмотря на возможность взаимодействия данных комплексов с другими более мощными радиолокационными системами: MEADS c THAAD, С-400 с РЛС «Дон-2Н», полагаться в большинстве случаев стоит всё же на собственные радары.

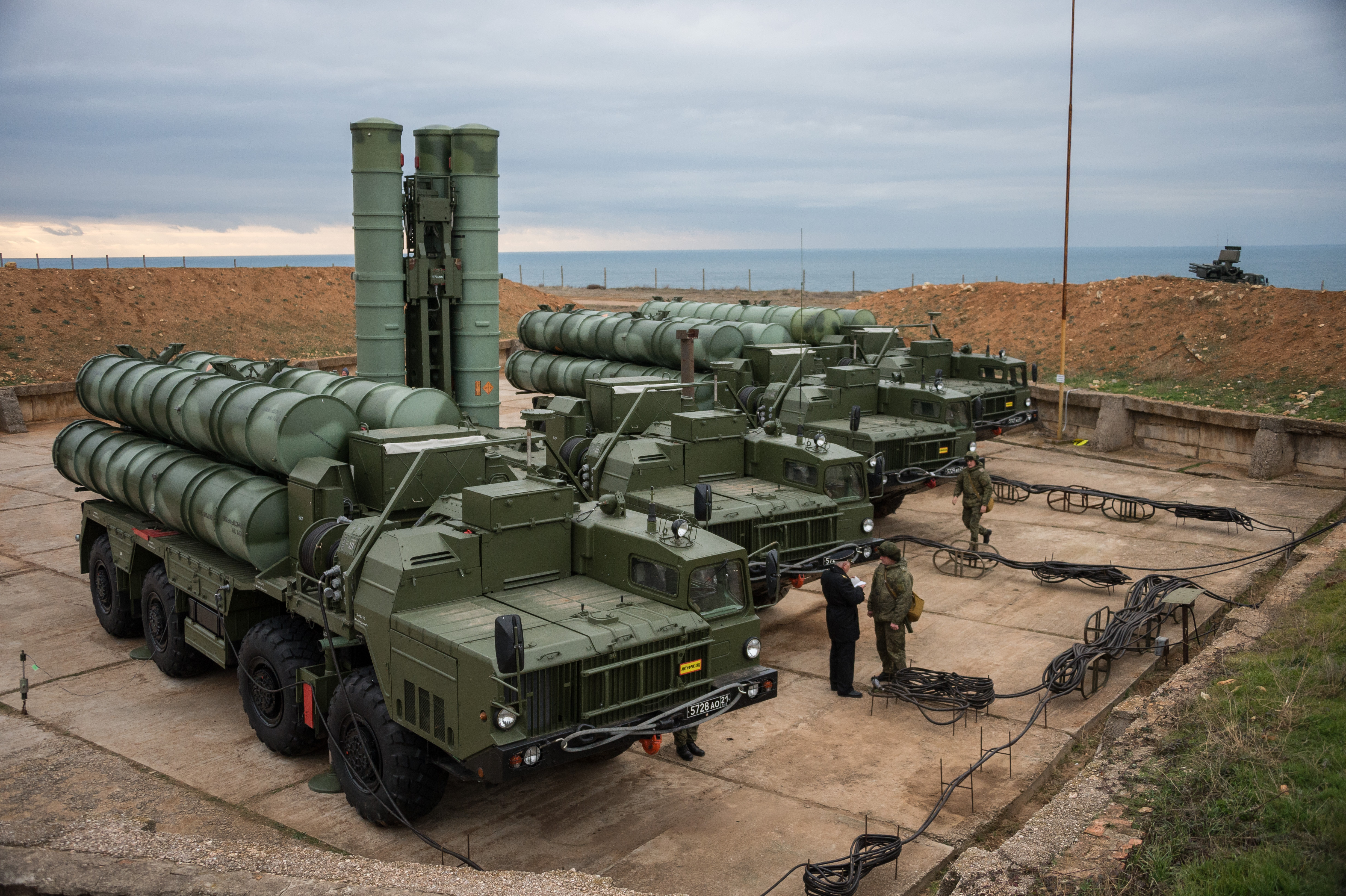

Состав зенитно-ракетных систем

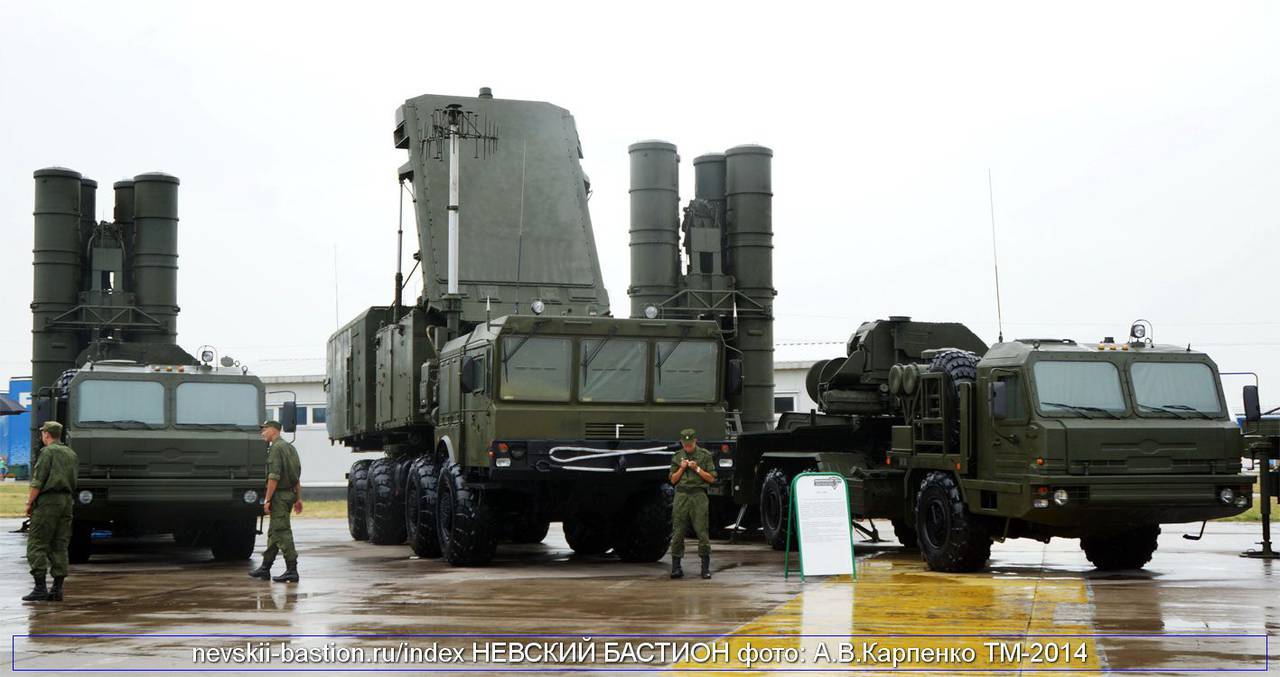

Каждая система С-400 состоит из 6 ЗРК. Пункт боевого управления ЗРС принимает и обрабатывает данные с радиолокационного комплекса, ЗРК, других ЗРС и ЗРПК (С-300, «Тор», «Панцирь-С»), а также вышестоящих командных пунктов. Словом, полностью контролирует процесс отражения атаки современными средствами ПВО/ПРО в заданном районе. Радиолокационный комплекс (РЛК) для ЗРС С-400 — это 91Н6Е. Его дальность составляет 600 км.

Зенитно-ракетный комплекс С-400 в свою очередь состоит из многофункциональной радиолокационной станции сопровождения и наведения ракет и пусковых установок (до 12 штук). По сути каждый комплекс может функционировать независимо от пункта боевого управления и основного РЛК. Эту возможность как раз таки и обеспечивает многофункциональная РЛС 92Н6Е, хотя её дальность меньше — около 400 км. Кроме того, она может одновременно сопровождать до 100 целей при так называемом «трассовом сопровождении» и до 6 при точном. При этом на каждую из обстреливаемых целей наводится две ракеты, что обеспечивает большую вероятность попадания.

В дополнении к вышеперечисленному система С-400 имеет: всевысотную РЛС 96Л6Е, передвижную вышку для антенного поста 92Н6Е, комплекс технического обеспечения, станции радиотехнической разведки и, естественно, боекомплект ракет.

Дивизион системы MEADS состоит из одной штабной батареи и трех огневых батарей. Огневая батарея будет включать один оперативно-тактический пункт боевого управления (BMC4I), радиолокатор кругового обзора, две РЛС сопровождения целей и наведения ракет, 6-12 ПУ и три транспортно-заряжающие машины, перевозящие по 12 ракет каждая. Радиолокатор с фазированной антенной решёткой может работать как в неподвижном положении, так и вращаться со скоростью 7,5 оборотов в минуту. Многофункциональные РЛС способны осуществлять вращение на скоростях 15-30 об/мин.

Дальность действия радаров пока не разглашалась, но, вероятнее всего она будет меньше, чем у российского С-400 из-за того, что MEADS всё же относиться к ЗРК среднего радиуса действия. Известно лишь, что батарея этого ЗРК способна обстреливать до 10 целей одновременно (один комплекс С-400 — шесть). Это различие связано с наличием в одной батарее сразу 2-х многофункциональных РЛС.

Огневая мощь

Большая часть различий между этими вооружениями проявляется при сравнении технических характеристик ракет и их возможностей по поражению разных типов целей на определённом расстоянии. Система MEADS способна вести огонь двумя типами ракет: PAC-3 MSE и IRIS-T SL. Первая является модернизированной версией ракеты PAC-3 и используется в новых комплексах Patriot, вторая — наземным вариантом немецкой ракеты класса «воздух-воздух» ближнего боя IRIS-T.

На одной пусковой установке будет размещаться 8 ракет PAC-3 MSE сдальностью120 км и пока неизвестное количество IRIS-T SL, которые смогут заменить более дорогие PAC-3 для отражения атак и уничтожения различных типов летательных аппаратов, крылатых ракет и высокоточного оружия на дальностях около 30 км.

Высота поражаемых MEADS целей составляет 25 км. Минимальная дальность пуска (для PAC-3 MSE) 3 км. Настоящим прорывом для стран разработчиков MEADS стала возможность вертикального пуска ракет, что позволяет вести огонь по цели в секторе 360 градусов, хотя такая технология использовалась СССР ещё в первых вариантах С-300 в конце 60-х годов.

С-400 имеет более богатый спектр используемой номенклатуры зенитно-управляемых ракет — шесть (с вариациями 12): три вида, используемых в С-300 и три новых. Такое количество видов используемого оружие обеспечит комплексу большую выживаемость в отражении атаки. Обычные ракеты, используемые и в С-300, имеют дальность 150-250 км. Основными для С-400 будут новые ракеты, недавно прошедшие испытания — 40Н6Е.

Несмотря на то, что новая ракета будет иметь размеры несильно отличающиеся от ракет С-300, она будет способна поражать цели на расстоянии в 400 км и высоте до 185 км, т. е в ближнем космосе. По дальности она не только превзошла THAAD, но и приблизилась к системе ПРО морского базирования Aegis, но, в отличии от последней, пока не способна поражать цели, движущиеся на первой космической скорости — боеголовки межконтинентальных баллистических ракет и спутники. Ещё одно её отличие от ракет THAAD и Aegis — это отсутствие возможности кинетического перехвата цели.

И, наконец, ракеты 9М96Е2 и 9М96Е и их варианты. Они же будут использоваться в составе зенитно-ракетного комплекса морского базирования «Редут». Эти ракеты могут уничтожать не только авиацию противника, но баллистические ракеты. Диапазон поражения колеблется от 1 км до 50-150 км (150 км для 9М96Е2) и на высоту до 35 км.

Пусковая установка ЗРС С-400 способна нести как 4 крупные ракеты, так и до 16 более лёгких ЗУР. Немаловажная его особенность — это возможность размещать разные типы ракет на одной пусковой установке. К примеру, на одной ПУ может находится 8 ракет 9М96Е и 2 ракеты 40Н6Е.

Существенная разница между комплексами С-400 и MEADS состоит ещё и в их способности противостоять ракетной угрозе. MEADS могут перехватывать баллистические ракеты средней дальности до 1000 км, в то время как С-400 — баллистические ракеты с дальностью до 3500 км, причём на расстоянии 7-60 км.

Мобильность

Обе системы ПВО/ПРО являются мобильными и пока остаётся лишь гадать за какое время возможно развернуть MEADS. Известно, что С-400 могут быть приведены в состояние боевой готовности с марша всего за 5-10 минут. Их можно транспортировать железнодорожным, воздушным, водным транспортом. Для экстренной доставки MEADS в театр военных действий будут использоваться самолёты C-130 Hercules (США) и Airbus A400M (ЕС).

Производство

США планирует приобрести 48 зенитно-ракетных комплексов, Германия — 24, а Италия — 9. В США они должны заменить «Patriot», в Италии «Nike Hercules», в Германии «Improved Hawk» и «Patriot». Пока планируется производство 81 комплекса, общей стоимостью (вместе с разработкой 20 млрд. долларов). Однако эта цифра может изменяться по мере последующих доработок и испытаний.

С-400 предназначен для замены С-300 и С-200. К 2020 году планируется приобрести 56 дивизионов (28 полков) — 384 ПУ. Наряду с перспективными С-500 они составят основу будущей ПРО России. Были сообщения, что Турция готова отказаться от С-300 в пользу С-400, однако российская сторона не намерена продавать комплекс, пока не обеспечит им свои войска воздушно-космической обороны. Совсем недавно стало известно, что Беларусь и Казахстан смогут получить первые С-400 уже в 2015-м, сразу же после начала серийного производства С-400 и С-500.

Итог

Несмотря на то, что при создании сравниваемых ЗРК использовалось множество ноу-хау, абсолютно ясно, что победителем стал С-400. Не остаётся сомнений, что на данный момент эта система является лучшей системой ПВО наземного базирования в мире. Светлое будущее и большие перспективы данному комплексу обеспечивает сочетание отличных тактико-технических характеристик и относительно низкой себестоимости — около 200 млн. долларов США за дивизион (для сравнения стоимость комплекса Patriot PAC-3 достигает $1 миллиарда). Конечно, показать себя на 100% MEADS и С-400 смогут лишь при реальных боевых условиях, но здесь остаётся лишь пожелать, чтобы таких «испытаний» нам не довелось увидеть.

МОСКВА, 27 дек — РИА Новости, Вадим Саранов.

В Саудовскую Аравию стали часто прилетать ракеты. На днях Совет Безопасности ООН осудил удар йеменских хуситов по Эр-Рияду. Целью атаки был королевский дворец Аль-Ямама, но обошлось. Ракету или сбили, или она отклонилась от курса. На этом фоне Саудовская Аравия намерена значительно укрепить противоракетную оборону. Главные кандидаты на роль «зонтика» — американская система THAAD (Terminal High Altitude Area Defense) и российский ЗРК С-400 «Триумф». О достоинствах и недостатках конкурентов — в материале РИА Новости.

Очевидность преимущества российских С-400 над американскими Patriot и THAAD

Российский ЗРК С-400 пользуется заслуженным авторитетом в мире систем противовоздушной обороны. Об этом свидетельствует хотя бы факт покупки Турцией – страной-членом НАТО. С-400 превосходит американские аналоги по целому ряду показателей.

Есть несколько очевидных преимуществ С-400 над американскими зенитными ракетными комплексами. В первую очередь, речь идет о комплексах Patriot, которые часто сравнивают с С-400. Преимущества российского ЗРК над Patriot условно можно разделить на две группы – технические и финансовые.

К техническим преимуществам, по мнению ряда американских же военных экспертов, относятся дальность поражения целей ЗРК С-400, точность прицеливания, способность успешно противостоять применяемым противником стелс-технологиям с помощью сложных датчиков. Так, «Пэтриот» обладает малой дальностью и высотой перехвата цели – всего 20 и 7 км от объекта, защищаемого комплексом.

Поэтому приходится использовать целые батареи ЗРК, чтобы прикрыть объекты. У С-400 эти показатели в разы лучше — 400 километров по радиусу. Это означает, что российский ЗРК способен обеспечить защиту куда большего расстояния.

Радиолокационные системы, используемые в ЗРК С-400, также отличаются превосходными характеристиками. Применяемый радар кругового обзора с двухсторонней ФАР обнаруживает все виды летающих объектов на расстоянии до 600 км – самолеты, беспилотные летательные аппараты, крылатые ракеты. После опознания цели запускается один из пяти видов ракет, находящихся на вооружении С-400.

Каждая ракета предназначена для поражения цели на определенной высоте, она наводится на цель и посредством управления, и самостоятельно, не нуждаясь в подсветке радара сопровождения. Благодаря этому создается такая система противовоздушной обороны, которую специалисты называют эшелонированной. Стоит также отметить, что есть и нижний предел работы Patriot – 60 метров, тогда как С-400 сбивает мишени на расстоянии всего в 5 метров над уровнем земли.

С-400 сравнивают и с другой американской системой – THAAD. В свое время американцы усердно пытались перебить контракт на поставки С-400 для нужд Индии, однако индийские эксперты заявили: С-400 превосходит систему THAAD. Так, если последняя предназначена для борьбы лишь с баллистическими ракетами противника, то С-400 работает по любым воздушным целям. Кроме того, у THAAD лишь одна ракета, что говорится, на все случаи жизни.

Несмотря на внушительную высоту поражения целей, THAAD не может уничтожать цели на сравнительно небольшом расстоянии, то есть самолеты противника, крылатые ракеты. Но ведь именно эта задача является важнейшей для противовоздушной обороны многих стран, так как удары баллистических ракет маловероятны, а вот полеты вражеских истребителей и удары крылатыми ракетами – вполне. И если THAAD поражать аэродинамические цели не способна, то С-400 может, при определенных условиях, поразить и баллистическую ракету.

Многие страны мира, тем не менее, предпочитают С-400 не только благодаря превосходным техническим характеристикам, но и из-за ее низкой для такого качества финансовой стоимости. Эксперт Бирмингемского университета Ричард Коннолли считает, что именно фактор дешевизны во многом является определяющим в привлекательности российского зенитного ракетного комплекса.

Ведь если сравнивать стоимость систем ПВО, то С-400 обойдется в среднем в 500 млн долларов, а Patriot Pac-2 – в 2 млрд долларов. Если же говорить о стоимости THAAD, то она еще выше – 3 млрд долларов. Впрочем, представитель Центра стратегических и международных исследований (CSIS) Эндрю Хантер, пытаясь объяснить столь существенную разницу в стоимости, утверждает, что американские системы включают в цену еще и обслуживание.

Источник
49

С-400 бьет дальше, THAAD — выше

Объективно THAAD и ЗРС С-400 «Триумф» — конкуренты условные. «Триумф» в первую очередь предназначен для уничтожения аэродинамических целей: самолетов, крылатых ракет, беспилотных аппаратов. THAAD же — система, изначально заточенная на борьбу с баллистическими ракетами малой и средней дальности. «Американец» способен уничтожать цели на запредельных для обычных комплексов ПВО высотах — 150 километров, а по некоторым данным, и 200 километров. Новейшая зенитная ракета 40Н6Е российского «Триумфа» выше 30 километров не работает. Впрочем, по мнению экспертов, показатель высоты поражения, особенно если речь идет о борьбе с оперативно-тактическими ракетами, не является критичным.

«В противоракетной обороне театра военных действий уничтожение целей осуществляется на нисходящих траекториях, а не в космосе, — рассказал РИА Новости экс-замглавкома ВВС по объединенной системе ПВО стран — участниц СНГ генерал-лейтенант Айтеч Бижев. — В конце 1980-х в противоракетной обороне столицы предполагалось использование двух полков С-300В2. На полигоне Капустин Яр создали модель обороны Москвы с такими же геометрическими размерами и запустили из стратосферы мишени. Все они были уничтожены на дальности 120 километров».

К слову, главную опасность для Саудовской Аравии сегодня представляют как раз оперативно-тактические ракеты Р-17 «Скад» и тактические ракеты «Кахир» и «Зелзал», созданные на базе советского комплекса «Луна-М».

© AP Photo / U.S. Force Korea

© AP Photo / U.S. Force Korea

Другое ключевое различие американского и российского комплексов заключается в принципе действия. Если «Триумф» поражает цели осколками после подрыва боевой части ракеты рядом с целью, то лишенный боевой части THAAD — бьет точно в ракету кинетическим блоком. Между тем, несмотря на кажущуюся сложность этого решения, американцам в ходе испытаний удалось достигнуть неплохих результатов — вероятность уничтожения цели одной противоракетой составляет 0,9, в случае если THAAD будет подстраховывать комплекс попроще, этот показатель составит уже 0,96.

Главное преимущество «Триумфа» в случае его использования в качестве противоракетного комплекса — это более высокая дальность. У ракеты 40Н6Е она составляет до 400 километров, в то время как у THAAD — 200 километров. В отличие от С-400, который может вести стрельбу на 360 градусов, у THAAD в развернутом положении сектор обстрела составляет 90 градусов по горизонтали и 60 по вертикали. Но при этом «американец» обладает лучшим зрением — дальность обнаружения его РЛС AN/TPY-2 составляет 1000 километров против 600 километров у «Триумфа».

Российский С-400 против американского «Patriot».

Сравнение комплексов

Мировыми лидерами в области зенитно-ракетных комплексов являются Россия и Соединенные Штаты. Наиболее известными разработками государств в данной области считаются системы противовоздушной обороны С-400 и «Patriot» соответственно. Обозреватели издания «Военное дело» собрали наиболее важную информацию о данных комплексах и провели их сравнение.

С-400 «Триумф» является российской зенитной ракетной системой большой и средней дальности, которая предназначена для перехвата всех современных и перспективных средств воздушно-космического нападения. Принята на вооружение армии России 28 апреля 2007 года.

MIM-104 «Patriot» — американский противоракетный комплекс, который состоит на вооружении ВС США и армий стран-союзников. Производством ЗРК занимается группа компаний во главе с «Raytheon». Разработка комплекса «Patriot» началась в 1963 году в качестве универсального средства противоракетной обороны позиционных районов войск на средних и больших высотах.

Сравнение основных тактико-технических характеристик и других параметров

ЗРК «Patriot» способен сопровождать цель, максимальная скорость которой составляет 7 920 км/ч. При этом, его российский конкурент С-400 способен вести сопровождение объекта, скорость которого будет намного выше — 17 280 км/ч.

Российская система способна обнаруживать любые цели на расстоянии до 600 километров. Американский комплекс не может похвастать таким параметром: обнаружение самолетов возможно на дистанции до 180 км, а ракета должна приблизиться на дистанцию 100 км, чтобы быть обнаруженной.

Российская система С-400 способна осуществлять одновременное наведение до 80 ракет и сопровождать до 160 целей. Зенитно-ракетный комплекс «Patriot» может одновременно навести до 6 ракет, а также вести одновременное сопровождение не более 125 целей.

Следует отметить, что время реакции систем противовоздушной обороны России и США приблизительно равно и не превышает 10 секунд. Однако, американский ЗРК проигрывает российскому по времени развертывания — 25 минут против 5 минут соответственно.

Стоимость одной батареи ЗРК «Patriot», включающей в себя 4 пусковых установки по 4 ракеты, станции наведения и обнаружения, составляет порядка 1 миллиарда долларов. Российская С-400 оказалась более «бюджетным» вариантом, ведь стоимость одного дивизиона «Триумфов» из 6 пусковых установок по 4 ракеты, пункта боевого управления и многофункционального радарного комплекса составляет около 80 миллионов долларов.

Еще одним преимуществом С-400 перед «Patriot» является всеракурсность, т. е. возможность осуществлять пуск вдогон цели, миновавшей пусковую позицию.

Отличительной особенностью американского ЗРК является обязательное наличие специального спутника на орбите, который заранее сообщает на локационную станцию координаты цели и предполагаемую траекторию ее движения.

Совместить несовместимое

Как видно, Саудовская Аравия намерена строить свою противоракетную оборону на двух совершенно разных системах. Такой подход может показаться несколько странным, ведь при их эксплуатации могут возникнуть серьезные проблемы с совместимостью. Впрочем, по мнению экспертов, это вполне решаемый вопрос.

«Этими двумя системами невозможно управлять в автоматизированном режиме с единого командного пункта, — рассказал РИА Новости военный эксперт Михаил Ходаренок. — Там совершенно разная математика, совершенно разная логика. Но это не исключает возможности их боевого применения по отдельности. Они могут быть развернуты в разных местах или даже в рамках обороны одного объекта, если для них разделить задачи по высотам и секторам. Они могут просто прекрасно дополнять друг друга, находясь в одной группировке».

Желание Саудовской Аравии приобрести и российские, и американские системы может быть продиктовано и другими соображениями. После операции «Буря в пустыне», во время которой состоящие на вооружении ПВО Ирака французские зенитно-ракетные комплексы внезапно оказались неработоспособными, потенциальные покупатели стали осторожнее относиться к закупкам произведенных на Западе вооружений.

«В американском оружии могут быть закладки, — считает Михаил Ходаренок. — Например, F-16 ВВС Иордании не может сбить F-16 ВВС Израиля. То есть если по Саудовской Аравии будут применять американское оружие, поразить его сможет только С-400, который способен работать и по обычным аэродинамическим целям. Не исключено, что только из-за этого они и покупают российскую систему».

Самое же главное отличие между THAAD и «Триумфом» — это цена. Стоимость одной батареи THAAD, которая состоит из шести пусковых установок на восемь ракет-перехватчиков каждая, — около 2,3 миллиарда долларов. Еще 574 миллиона стоит инновационный радар AN/TPY-2. Стоимость дивизиона С-400 с восемью пусковыми установками по четыре ракеты составляет около 500 миллионов долларов. Российский комплекс стоит почти в шесть раз дешевле, при этом преимущества THAAD, по крайней мере, пока — неочевидны.

Эксперты сравнили российский ЗРК С-400 «Триумф» и американский THAAD

После участившихся ракетных обстрелов территории Саудовской Аравии и проявленного королевством стремления усилить свою ПВО, эксперты проанализировали возможности российского ЗРК С-400 «Триумф» и американской системы THAAD, которые могли бы для этого подойти.

Как отмечает РИА Новости, эти средства ПВО слишком разные. Если «Триумф» разрабатывался главным образом для противодействия авиации, крылатым ракетам и беспилотникам, то THAAD должен прикрывать небо от баллистических ракет малой и средней дальности. По этой причине американская система может уничтожить цель на высоте 150, а возможно и 200 километров, а российский «Триумф» эффективен на высотах до 30 километров.

Но на самом деле столь существенная на первый взгляд разница не играет большой роли. Экс-замглавком ВВС по объединенной системе ПВО стран — участниц СНГ генерал-лейтенант Айтеч Бижев пояснил, что «в противоракетной обороне театра военных действий уничтожение целей осуществляется на нисходящих траекториях, а не в космосе».

При этом явным преимуществом «Триумфа» является дальность его применения. Так, например, ракета 40Н6Е может действовать на расстоянии до 400 километров, а дальность применения THAAD составляет 200 километров. Кроме того, С-400 стреляет на 360 градусов, а THAAD имеет ограниченный сектор обстрела: 90 градусов по горизонтали и 60 градусов по вертикали. Правда обнаружить цель РЛС американской системы может на расстоянии 1000 километров, а «Триумф» — 600 километров.

Запуск ракеты американского противоракетного комплекса системы THAAD.

Источник: © Flickr / U.S. Missile Defense Agency

«Триумф» и THAAD отличаются и по принципу уничтожения цели. Ракета, выпущенная из российского комплекса, взрывается возле нее и нейтрализует цель осколками. Американская же ракета не имеет боевой части и сбивает цель за счет кинетической энергии.

При этом российский «Триумф» существенно выигрывает в цене. Батарея THAAD состоит из шести пусковых установок, каждая из которых рассчитана на восемь ракет-перехватчиков. Все это обойдется покупатели в сумму около 2,3 миллиардов долларов. Плюс 574 миллиона придется заплатить за радар AN/TPY-2. А дивизион российских С-400 с восемью пусковыми установками по четыре ракеты стоит около 500 миллионов долларов.

Есть еще одна особенность американской системы, которую саудитам придется принимать во внимание. «В американском оружии могут быть закладки. Например, F-16 ВВС Иордании не может сбить F-16 ВВС Израиля. То есть если по Саудовской Аравии будут применять американское оружие, поразить его сможет только С-400, который способен работать и по обычным аэродинамическим целям», — отмечает военный эксперт Михаил Ходаренок.

В том случае если Саудовская Аравия будет использовать в своей ПВО обе системы, могут возникнуть проблемы при их одновременном применении. Однако грамотное раздельное использование «Триумфа» и THAAD может принести хорошие результаты.

«Этими двумя системами невозможно управлять в автоматизированном режиме с единого командного пункта. Там совершенно разная математика, совершенно разная логика. Но это не исключает возможности их боевого применения по отдельности. Они могут быть развернуты в разных местах или даже в рамках обороны одного объекта, если для них разделить задачи по высотам и секторам. Они могут просто прекрасно дополнять друг друга, находясь в одной группировке», — отмечает Михаил Ходаренок.

Руслан Мельников

С-400. ЗРК С-400 Триумф. С-400, ракетный комплекс

В последние годы в армиях всего мира упор делается на средства, позволяющие уничтожать врага и вражескую технику на расстоянии, избегая прямого столкновения. Не являются исключением и отечественные ВС. Модернизируются старые ракетные комплексы, создаются новые.

Но во все времена особую роль играли средства для поражения вражеской авиации. Кроме того, в этот перечень в последнее время вошли тяжелые БПЛА и ракеты. Одним из перспективных средств их уничтожения является комплекс С-400, который более известен под названием «Триумф».

Предназначение

Данный ракетный комплекс может быть использован для уничтожения постановщиков помех, самолетов разведки и рекогносцировки, штурмовиков и истребителей, БПЛА, а также вражеского ракетного оружия разных типов назначения.

Преимущества перед существующими образцами

ЗРК С-400 был разработан на базе С-300, но обладает куда лучшими характеристиками во всех областях. Новый комплекс не только дешевле, но и в 2,5 раза эффективнее.

Уникальность «Триумфа» в том, что комплекс может работать не только с новыми ракетами, которые были специально разработаны для него, но и со старыми моделями, которые выпускались для С-300 и ему подобных. Даже в базовом варианте комплекс оснащается сразу четырьмя вариантами ракет. В случае развертывания он позволяет в кратчайшие сроки организовать несколько эшелонов противовоздушной обороны, организовать нападение на воздушные базы разведки противника.

Отличаясь тем самым от предшествующих моделей, С-400 практически полностью автоматизирован, что позволяет значительно сократить количество персонала, который необходим для его обслуживания и ремонта. Благодаря высочайшей степени интеграции с прочими ЗРК и РСЗО, его можно использовать в любом подразделении ВС РФ.

Сведения о разработчике

Сконструирован этот комплекс был в легендарном КБ «Алмаз», при активном участии генерального конструктора А. Леманского. В разработке участвовали специалисты из МКБ «Факел», Новосибирского НИИ ИП (измерительных приборов), а также прочие КБ, связанные с точным машиностроением.

Дата принятия на вооружение

На вооружение и БД комплекс заступил в конце апреля 2007 года, что по военным меркам совсем недавно. Первым населенным пунктом, который данный ЗРК стал прикрывать с воздуха, стал город Электросталь Московской области. В среде НАТО комплекс известен под обозначением SA-20.

Что входит в состав

В вопросе структуры и комплектования С-400 фактически ничем не отличается от своего предшественника. В состав ЗРК входит многофункциональная РЛС, установка для запуска ракет, а также полностью автономные системы наведения и целеуказания. Что касается отличий, то новая модель обеспечивает сопровождение намного большего числа целей, да и вероятность их одновременного уничтожения выше.

Непосредственно в состав С-400 «Триумф» входит сразу несколько конструктивных элементов. Система автоматического управления и наведения 30К6Е включает:

• Командный пункт управления боем 55К6Е.
• Для быстрого обнаружения и ведения противника используется РЛС 91Н6Е.

В состав непосредственно зенитного комплекса 98Ж6Е также входят дополнительные составные части:

• РЛС управления и сопровождения воздушных целей 92Н2Е.
• Для непосредственного запуска ракет применяются стартовые установки 5П85ТЕ2 или же 5П85СЕ2.
• Список ракет, с которыми совместим этот комплекс, впечатляет. Могут быть запущены 48H6E, 48H6E2, 48H6E3. Этот ЗРК допускает также запуски ракеты для поражения сверхдальних целей 40Н6Е.

Если того требует сложившаяся тактическая обстановка, огневому расчету дополнительно могут придаваться следующие опциональные средства:

• Специально предназначенная для сопровождения целей на максимально доступной высоте РЛС 96Л6Е.
• Вышка 40В6М, созданная для улучшения сигнала на антенне 92Н6Е.

Основные сведения о ЗРК

Комплекс С-400 «Триумф» создан в том числе для борьбы с высокоточным оружием противника, позволяя сбивать даже небольшие и скоростные баллистические ракеты. Огромным преимуществом является то, что используемое вооружение не просто уничтожает воздушную цель, но полностью подрывает ее органы управления и всю боевую часть. Следует иметь в виду, что вероятность поражения воздушной цели составляет:

• Для пилотируемых целей таковой показатель составляет не менее 0,9%, причем на вероятность поражения практически не влияет даже выполнение пилотами специальных маневров для уклонения.
• Для беспилотных целей вероятность составляет порядка 0,8%. Даже если ракета или БПЛА поражены только лишь частично, в 70% случаев достигается полное уничтожение их боевой части.

Что касается шасси, на которое бы можно было устанавливать контейнеры, в каждом из которых содержится ракета С-400, то выбор ограничен лишь оснащением конкретной воинской части. Так, в этом амплуа могут использоваться практически все модификации автомобилей МАЗ, КАМАЗ, а также КРАЗ и УРАЛ.

Прочие сведения

Нужно заметить, что в пусковых контейнерах может быть скомбинировано сразу несколько типов ракет, что способствует созданию мощной эшелонированной обороны, которую не сможет преодолеть ни одна из стоящих на вооружении западных ракет.

Автономности и мобильности системы способствует то обстоятельство, что она снабжена мощными генераторами, которые делают С-400 «Триумф» уникальной моделью техники, которая способна эффективно решать боевые задачи в долгом отрыве от частей базирования.

Между составными частями комплекса налаживается радиосвязь, причем как по проводному, так и по беспроводному каналу. Первый вариант используется куда чаще, так как он обеспечивает максимальную защиту передаваемых данных от перехвата. Впрочем, беспроводная связь также имеет право на существование, так как в боевых условиях куда важнее скорость развертывания и мобильность системы.

Управление

Как и в случае с большинством аналогичных систем, управление осуществляется при помощи комбинированной схемы. Практически на всем протяжении полета ракета руководствуется теми данными, которые были загружены в ее управляющую микросхему с РЛС комплекса. Только лишь при максимальном приближении к цели боеголовка начинает следовать за целью, активно следя за ее перемещениями при помощи собственной системы наведения, которая расположена в головной части.

Если говорить о том, на каком удалении С-400 (ракетный комплекс) может поразить цель, то в стандартном состоянии эта дистанция равна 120 километрам. Поражение объекта возможно на высоте от 5 до 30 километров.

От момента обнаружения цели и до самого ее запуска проходит всего лишь восемь секунд. Срок службы каждой ракеты – порядка 15 лет. В случае, когда специальные сертификационные органы могут подтвердить сохранение эксплуатационных свойств оборудования, этот срок может быть значительно продлен.

Уничтожение боевой части

Основное требование современной системы ПВО – не просто сбить ракету, но добиться гарантированного уничтожения ее боевой части. Это особенно актуально в том случае, если система расположена в непосредственной близости от охраняемого ею объекта. Крайне нежелательно, если подбитая ракета упадет на него же, когда в ее корпусе полностью сохранилось взрывчатое вещество или ядерная боеголовка.

Только в том случае, когда боевая часть перехватывается еще на подлете вражеской ракеты к цели, можно исключить столь неблагоприятный вариант развития событий. Уничтожение же наиболее опасных частей вражеской техники может быть достигнуто только в двух случаях: или при прямом попадании в боеголовку, или же при достаточно компактном воздействии на нее осколков.

Перехват целей

Как мы уже и говорили, во многом используемый боезапас отличает С-400. Ракетный комплекс этот примечателен тем, что ракета не стартует сразу из контейнера, а подбрасывается на высоту до 30 метров при помощи пиропатрона. Это не только гарантирует полную безопасность операторов, но и позволяет достичь максимально возможной точности при поражении целей.

Одновременно со стартом маршевого двигателя ракета включает активную систему подавления помех, которая позволяет обойти практически все известные типы защиты от перехвата. Следует учесть, что у ракеты есть собственная газодинамическая система маневрирования, благодаря которой она может с успехом отклоняться от столкновения с ложными целями, постоянно преследуя нужный объект.

Условия гарантированного поражения боевой части ракеты

Как мы уже говорили, одним из условий удачного поражения боеголовки является прямое в нее попадание. Можно понять, что такое может быть выполнено не так часто. А потому основным методом является управляемый и дистанционно инициируемый (по данным сканирования от боевой части ракеты комплекса) выброс осколков. Комплекс С-400, характеристики которого мы приводим ниже, обеспечивает точечный периферийный подрыв вражеской ракеты.

Если же система постановки помех вражеской цели оказывается слишком успешной, то активизируется централизованный подрыв ракеты, в результате чего к цели устремляется симметричное облако осколков.

Важнейшие ТТХ комплекса

• Дальность обнаружения цели достигает 600 км.
• Одновременно может сопровождаться до 300 (!) разнородных объектов.
• Максимальная дальность поражения – до 240 километров.
• Цель может быть поражена на скорости до 4800 м/сек.
• Одновременно может быть атаковано до 36 самолетов или ракет противника.
• По каждой из этих целей единовременно может быть выпущено до двух ракет.
• Время развертывания комплекса С-400, характеристики которого здесь приведены, составляет всего 5-7 минут.
• До капитального ремонта система способна наработать до 10 тысяч часов.

С чем может взаимодействовать эта система

Необходимо заметить, что ЗРК С-400 может эффективно взаимодействовать не только с воздушными и наземными системами наведения, но даже с военными спутниками на орбите планеты. При создании комплекса специалисты руководствовались принципом максимально возможной совместимости, так что его с равным успехом можно использовать в любой группировке ВС РФ.

Особенно перспективным с этой точки зрения видится комплекс радиолокационного наблюдения и наведения — АК РЛДН. Эта аппаратура может производить автоматическую разведку воздушного пространства противника с целью обеспечения максимальной эффективности действий как ЗРК, так и штурмовой авиации.

Система С-400 особенно эффективно работает с его модификацией А-50, а также с модернизированной репликой А-50У, в состав которой входит радиотехнический комплекс «Шмель-М». Он устанавливается на самолете-разведчике Ил-76, так что ЗРК может получать информацию о потенциально опасных объектах, которые находятся в тысячах километрах от него. Кроме того, в настоящее время испытываются комбинации различных типов РТК (радиотехнических комплексов) наземного и воздушного базирования.

Цель этих опытов – поиск наиболее информативного и недорогого варианта. Сразу отметим, что из всех существующих не только на Западе, но и у нас ЗРК именно данный комплекс является наиболее дешевым, надежным и эффективным. Точность поражения ракет, которую имеет ракетный комплекс С-400 «Триумф», ничем не уступает таковой у С-300, но все прочие показатели намного лучше.

Система С-400 / 40Р6 Триумф, комплекс 98Ж6 — SA-21 GROWLER

ДАННЫЕ НА 2017 г. (стандартное пополнение)
Система С-400 (С-300ПМ3) «Триумф» / 40Р6, комплекс 98Ж6 — SA-21 GROWLER


Зенитная ракетная система объектовой ПВО / зенитный ракетный комплекс со средствами обнаружения, координации и целеуказания. Разработка системы ПВО С-300ПМ3 / С-400 начата НПО «Алмаз» / ГСКБ «Алмаз-Антей» (генеральный конструктор — А. Леманский) в процессе развития семейства систем ПВО С-300 в 1986 г. (источник). Система отличается от предыдущих поколений большими возможностями по размерам зоны ПВО, типам поражаемых целей, обеспечивает взаимодействие с комплексами ПВО предыдущих поколений. В ЗРС используются ракеты разработки МКБ «Факел». Серийное производство ракет для систем С-300 и С-400 в 2010-2012 г.г. велось ММЗ «Авангард» (источник).

Система С-400 «Триумф» принята на вооружение Постановлением правительства России 28 апреля 2007 г. (источник). Первый ракетный дивизион ЗРС С-400 заступил на боевое дежурство в г.Электросталь Московской области  6 августа 2007 г.

Первые боевые стрельбы системы 40Р6 в составе комплекса 98Ж6 успешно проведены на полигоне Капустин Яр в 2011 г. Учения боевых расчетов системы 40Р6 проводятся на полигоне ПВО Ашулук.

Пусковая установка 5П85Т2 ЗРС С-400 «Триумф» на репетиции парада на Красной площади в Алабино, 13.04.2012 г. (фото — Виталий Кузьмин, http://www. vitalykuzmin.net).

Состав системы ПВО С-400:

Система ПВО	40Р6	40Р6М
Средства управления системы ПВО, в составе:	30К6
— Пункт боевого управления (ПБУ)	55К6 / 55К6М	55К6М ?
— Радиолокационный комплекс (РЛК)	91Н6
— (опционально) — мобильный РЛК — всевысотный обнаружитель	96Л6
Ракетные комплексы (6 ед. до 2012 г., 8 ед. после 2012 г. в системе), в составе:	98Ж6
— Многофункциональная РЛС подсвета и наведения	92Н6 / 92Н6А	92Н6АМ
— Транспортно-пусковые установки (ТПУ, до 6-12 ед. в дивизионе / комплексе)	5П85Т2 5П85СМ2
— (опционально) передвижная вышка для антенного поста 92Н6	40В6М
Зенитные управляемые ракеты (ЗУР):
— ЗУР систем ПВО С-300ПМ1 / С-300ПМ2	48Н6, 48Н6М, 48Н6ДМ
— ЗУР средней дальности	9М96, 9М96Д
— ЗУР большой дальности	40Н6
Комплекс средств технического обеспечения	30Ц6
Унифицированный тренажерный комплекс	16Ю6Т «Тембр-Т» / «Те­нор»

Основные средства системы ПВО С-400:
Комплекс средств управления системы ПВО 30К6 в составе пункта боевого управления системы ПВО 55К6, РЛС обнаружения и целеуказания 91Н6 и опционально придаваемых средств РЛС.

Командный пункт ЗРС 55К6 взаимодействует с РЛС обнаружения воздушных целей 91Н6, которая обеспечивает обнаружение, трассовое сопровождение и определение государственной принадлежности нескольких сотен целей разных типов (баллистические, аэродинамические, зависающие). По данным РЛК командный пункт производит распределение целей между зенитными ракетными комплексами 98Ж6 системы, обеспечивает ЗРК соответствующими целеуказаниями, а также осуществляет взаимодействие ЗРК в условиях массированных налетов средств воздушного нападения на различных высотах их боевого применения, в обстановке интенсивного радиопротиводействия. Командный пункт ЗРС может также получать дополнительную трассовую информацию о целях от вышестоящих командных пунктов, на которые замыкаются наземные РЛС дежурного и боевого режимов, или непосредственно от этих РЛС, а также от бортовых РЛС авиационных комплексов и, например, самолетов ДРЛО. Комплексирование радиолокационной информации, получаемой в различных диапазонах волн, наиболее целесообразно в условиях интенсивного радиопротиводействия. Командный пункт ЗРС С-400 «Триумф» может обеспечить координацию работы одновременно до 8 ЗРК.

РЛК 91Н6 работает в режиме кругового обзора, является трехкоординатным, помехозащищенным. РЛС оснащена ФАР с двумерным сканированием лучом.

ТТХ системы:

	40Р6
Дальность обнаружения целей	600 км
Количество одновременно сопровождаемых трасс целей	до 300 ед.
Количество одновременно обстреливаемых полным составом ЗРС целей	36 ед. (ЗРС до 2012 г., 6 ЗРК по 6 целей, источник) 80 ед. (ЗРС после 2012 г., 8 ЗРК по 10 целей, источник)
Количество одновременно наводимых полным составом ЗРС ракет	72 ед. (ЗРС до 2012 г., 2 ракеты на цель, источник) 160 ед. (ЗРС после 2012 г., 2 ракеты на цель, источник)
Зона обзора РЛС 91Н6 — аэродинамические цели	азимут — 360 град. угол места — 14 град.
Зона обзора РЛС 91Н6 — баллистические цели	азимут — 60 град. угол места — 75 град.
Дальность поражения целей — аэродинамические цели	2 — 250 км (без ракеты 40Н6)
Дальность поражения целей — баллистические цели	7 — 60 км
Высота поражения целей	5 — 30000 м
Скорость цели максимальная	4800 м/с
Время развертывания ЗРС с марша	5-10 мин
Время приведения ЗРС в боевую готовность из развернутого состояния	3 мин
Наработка средств ЗРС до капитального ремонта	10000 часов
Назначенный срок службы	не менее 20 лет

Ракетный комплекс системы ПВО С-400:
ЗРК 98Ж6 включает в свой состав многофункциональный РЛК 92Н6, транспортно-пусковые установки (до 12 ед.) с ЗУР нескольких типов. Для размещения антенного поста РЛК 92Н6 может придаваться вышка 40В6М.

РЛК 92Н6 является многофункциональной моноимпульсной четырехкоординатной РЛС (МФРЛС), которая обеспечивает наведение ЗУР на цели целеуказание на которых распределено ЗРК командным пунктом системы ПВО по данным средств обнаружения системы ПВО и внешних источников информации о воздушной обстановке. При автономном полете ЗУР к целям на начальном и маршевом участках траекторий не используется многофункциональная РЛС ЗРК, что позволяет освободить каналы МФРЛС от функции сопровождения ЗУР и увеличить число одновременно сопровождаемых и обстреливаемых целей. Применение головок активного самонаведения освобождает МФРЛС от функции сопровождения и подсветки цели на участке самонаведения, что также расширяет возможности радиолокатора по числу сопровождаемых целей. Предусматривается применение в ЗУР перспективных комплексированных активно-полуактивных ГСН, имеющих также пассивный канал приема, способных осуществлять поиск не только частоты принимаемого сигнала, но также поиск цели по угловым координатам.

Транспортно-пусковые установки (ТПУ) 5П85Т2 и 5П85СМ2-01 штатно несут по 4 ТПК с ракетами разных типов. Ракеты и типы ПУ в составе разных вариантов систем С-400 могут варьироваться. Считается, что в состав ЗРК 98Ж6 включено до 12 ПУ.

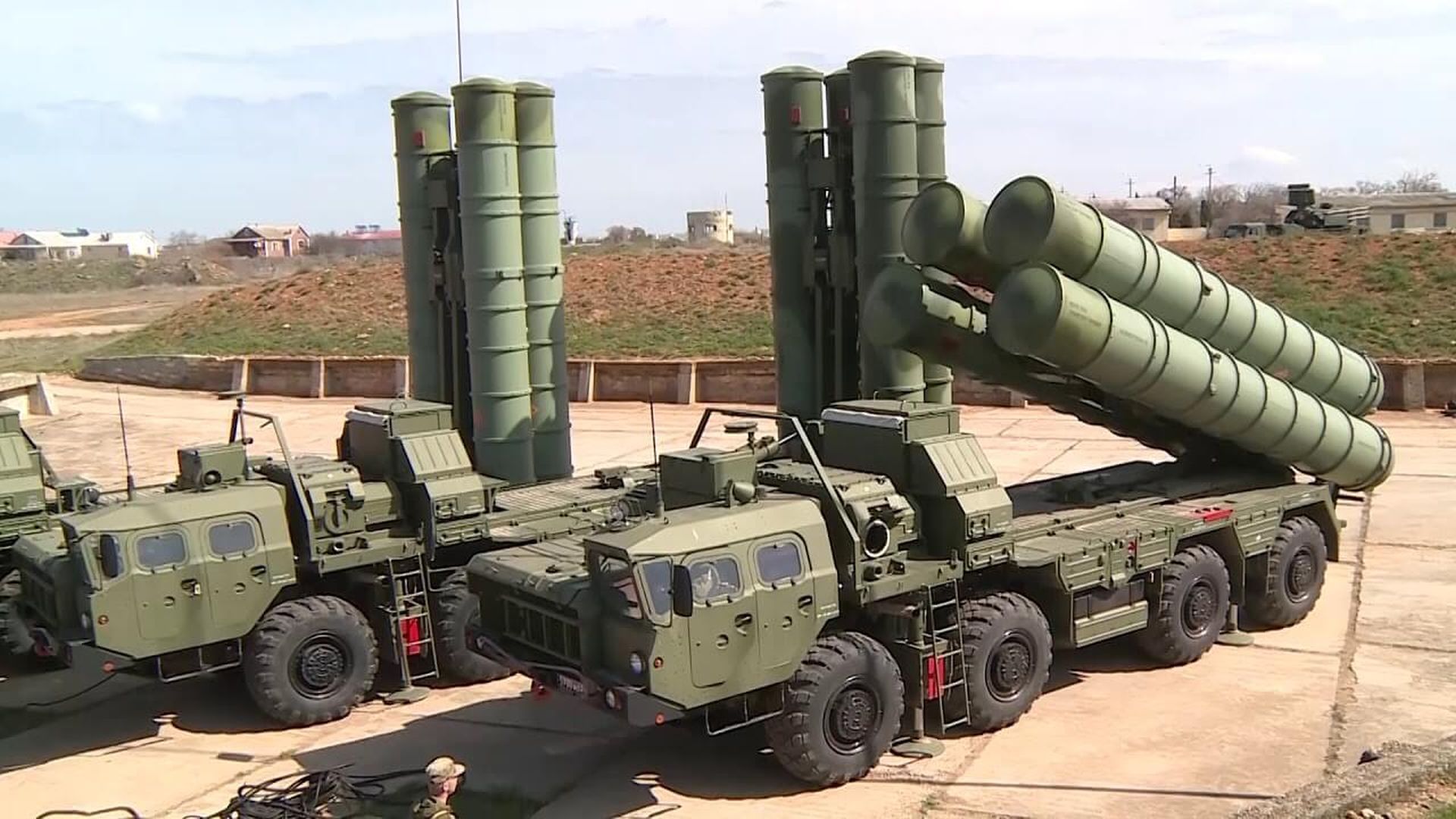

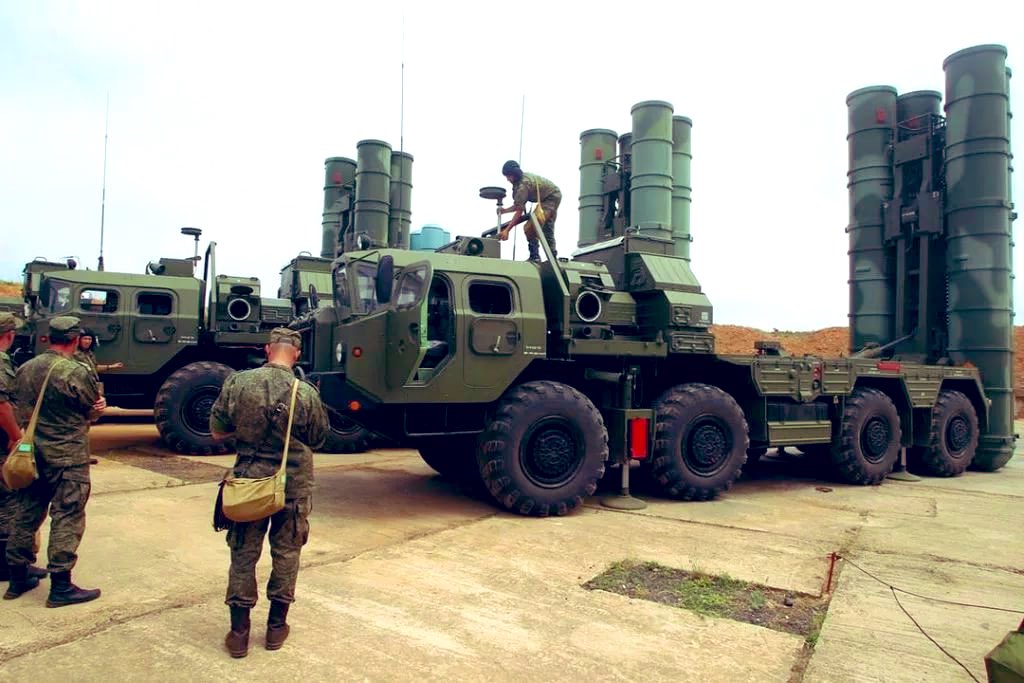

Пусковая установка 5П85Т2 ЗРС С-400 «Триумф» на репетиции парада на Красной площади в Алабино, 13.04.2012 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net).

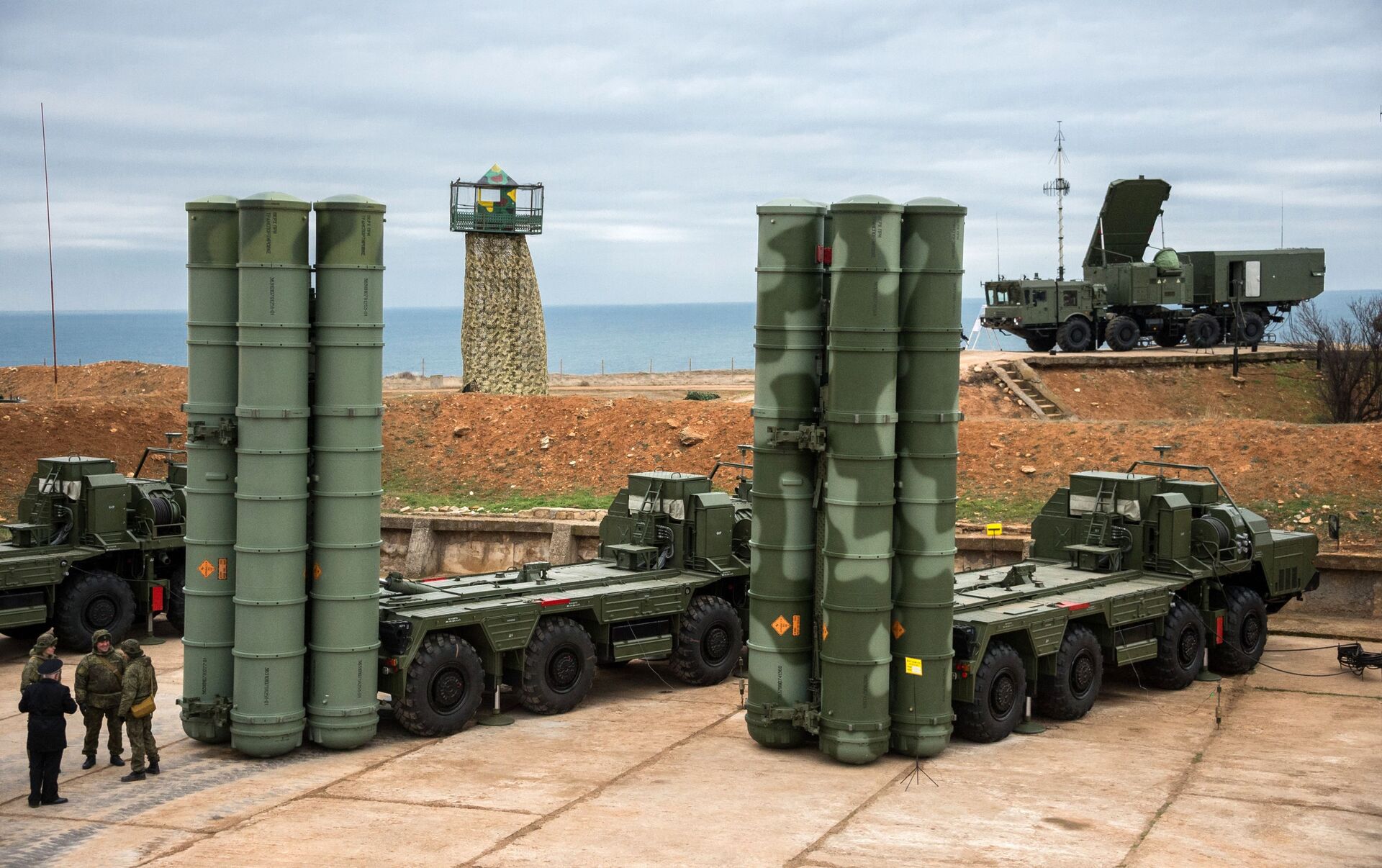

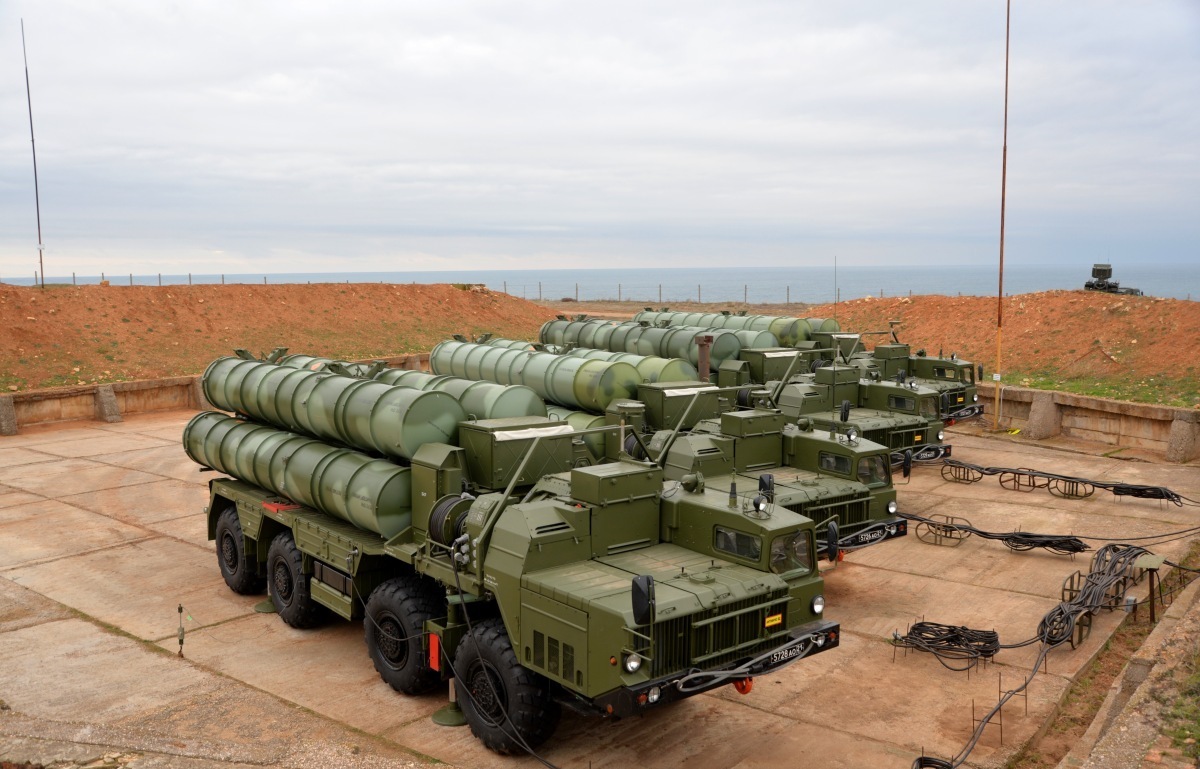

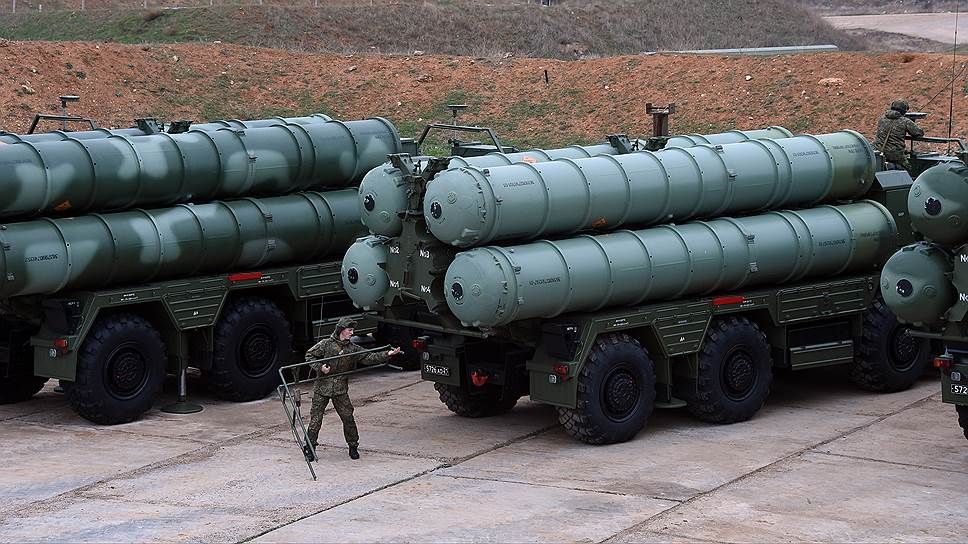

Пусковая установка 5П85Т2 ЗРС С-400 «Триумф» в развернутом положении в парке «Патриот», г.Москва, 2015 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net).

Пусковая установка 5П85СМ2 ЗРС С-400 «Триумф» на репетиции парада на Красной площади в Москве, 05.05.2016 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net).

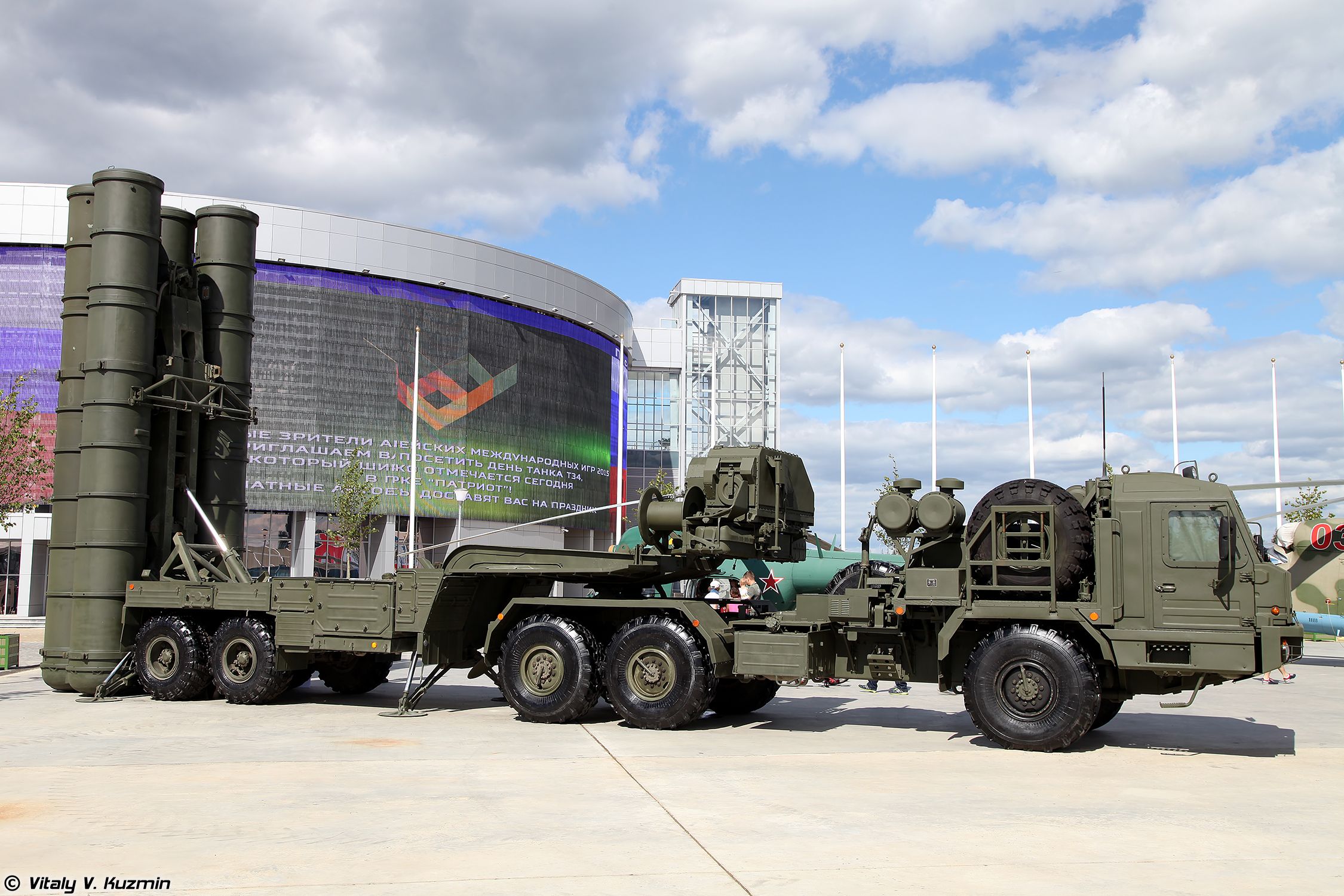

Транспортно-пусковая установка 51П6А производится наряду с ТПУ 5П85СМ2-01 Горьковским Обуховским заводом начиная с 2014 г. В 2014 г. выпущено 24 ТПУ такого типа (источник).

Пусковая установка 51П6 на шасси МЗКТ-7930 в цехах Обуховского завода (фото — Саид Аминов, http://saidpvo. livejournal.com).

Транспортно-пусковая установка 5П90С на шасси БАЗ-6090-022 впервые показана в Бронницах в 2011 г. и по состоянию на 2014 г. обсуждается возможное производство ТПУ на замену уже производящихся ТПУ (источник).

Пусковая установка 5П90С на шасси БАЗ-6909-022 ЗРС С-400 «Триумф» на показе техники в Бронницах, 10.06.2011 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net).

Типы транспортно-пусковых установок системы ПВО С-400:

	5П85Т2	5П85СМ2-01 (источник)	51П6А	5П90С
Шасси	БАЗ-6402	МЗКТ-543М	МЗКТ-7930	БАЗ-6909-022
Год выпуска	2007 г.	2010 г.	с 2014 г. — серийное производство	2011 г. — показ в Бронницах
Информация	штатная ПУ комплексов выпуска 2007-2014 г.г.	штатная ПУ комплексов	штатная ПУ комплексов	опытная ПУ, на вооружение не принята
Ракеты	48Н6 / 48Н6М / 48Н6ДМ (источник)	48Н6 / 48Н6М / 48Н6ДМ (источник)	48Н6ДМ, 40Н6, 9М96Д (источник)
Экипаж		2 чел
Длина		13340 мм
Ширина		3150 мм
Высота		3800 мм
Масса без ТПК		31820 кг
Масса с ТПК		43240 кг
Скорость по шоссе		60 км/ч
Запас хода		850 км
Производитель		Горьковский Обуховский завод	Горьковский Обуховский завод

30 марта 2016 г. СМИ сообщают со ссылкой на источник в дирекции концерна ПВО «Алмаз-Антей» о планах выпуска пусковых установок систем ПВО типа С-400 и С-500 на шасси БАЗ — завода, который были приобретен концерном ПВО в 2015 г. (источник).
Ракеты системы ПВО С-400:
Ракеты системы ПВО С-400 разработаны МКБ «Факел», генеральный конструктор с 1991 г. В.Г.Светлов. Серийное производство ракет для систем С-300 и С-400 в 2010-2016 г.г. ведется ММЗ «Авангард» (источник).

— 40Н6 — зенитная управляемая ракета сверхбольшой дальности (до 400 км), предназначена для поражения самолетов ДРЛО, воздушных командных пунктов, самолетов РЭБ, стратегических бомбардировщиков и баллистических целей с максимальной скоростью более 3000 м/с. Ракета может уничтожать самолеты за пределами радиовидимости наземных локаторов наведения. Необходимость поражения загоризонтных целей потребовала установки на ракете принципиально новой головки самонаведения (ГСН), разработанной ЦКБ «Алмаз», которая может работать как в полуактивном, так и в активном режиме. В последнем случае ракета после набора высоты по команде с земли переводится в режим поиска и, обнаружив цель, наводится на нее самостоятельно.

28 июня 2012 г. командующий войсками ПВО-ПРО войск ВКО России генерал-майор Андрей Дёмин заявил СМИ, что новая дальняя ракета для зенитных ракетных систем С-400 прошла испытания и скоро поступит на вооружение. Серийное производство ракет 40Н6 по состоянию на 2012 г. осваивается ММЗ «Авангард» по госконтракту №3/2/7/72-12-ДОГОЗ от 02.03.2012 г. на поставку изделий 40Н6 Министерству обороны России. В 2012 г. серийное производство ракет 40Н6 не начато — планируется на 2013 г. (источник).

7 марта 2017 г. министр обороны России Сергей Шойгу заявил о рассмотрении итогов государственных испытаний «перспективной ЗУР большой дальности» (источник).

— 9М96 / 9М96Д — зенитные управляемые ракеты средней дальности. Ракеты могут поражать все существующие и перспективные ракетные и авиационные средства на средних дистанциях. Ракеты 9М96 и 9М96Д унифицированы для межвидового применения в системах ПВО ВКО и ВМФ. Ракеты этих типов имеют значительно меньшие габариты, что позволяет размещать в габаритах одного стандартного ТПК систем типа С-300 кассету-контейнер с 4 ракетами. Ракета 9М96М оптимизирована для борьбы с высокоточным оружием, крылатыми ракетами и баллистическими целями, в том числе малозаметными. Ракеты полностью унифицированы между собой по составу оборудования, боевому оснащению и конструкции.

— 48Н6 / 48Н6М — ракеты систем ПВО С-300 — 35Р6 и 35Р6-2. Могут применяться с соответствующих пусковых установок в составе системы ПВО С-400.

— 48Н6ДМ — ракета ЗРС С-400 обеспечивает использование ЗУР ЗРС типа С-300ПМ1 и С-300ПМ2. Основной ЗУР системы С-400 является ракета 48Н6ДМ.

Конструкции ЗУР:

	40Н6	9М96 / 9М96Д	48Н6ДМ
Конструкция ракеты	Вероятно, двухступенчатая твердотопливная ракета с несущим корпусом и аэродинамическими рулями-стабилизаторами	Одноступенчатая ракета, аэродинамическая схема  — «утка». При пуске ракеты выстреливается ПАДом на высоту около 30 м со склонением ракеты в сторону цели.	Одноступенчатая ракета, аэродинамические рули совмещены с газовыми рулями

Конструкция ракеты 48Н6. Цифрами обозначены: 1. Радиопеленгатор / визир; 2. Автопилот; 3. Радиовзрыватель; 4.  Аппаратура радиоуправления; 5.  Источник электроэнергии; 6.  Предохранительно-исполнительный механизм; 7.  Боевая часть; 8. Двигатель; 9.  Аэродинамический руль-элерон; 10. Рулевой привод; 11. Устройство раскрытия руля-элерона; 12. Газовый руль-элерон (источник).

Транспортно-пусковой контейнер ракеты типа 48Н6 (источник).

Системы управления ЗУР:

	40Н6	9М96 / 9М96Д	48Н6 / 48Н6М / 48Н6ДМ
Система управления и наведение	Комбинированная: инерциальная система управления + ГСН разработки ЦКБ «Алмаз» активно-полуактивная с переводом в режим поиска цели по команде ЗРК. После обнаружения цели в режиме «поиска» активная РЛС наводит ракету на цель.	Комбинированная: инерциальная система управления с наведением на координаты цели, полученные от ЗРК перед стартом с корректировкой информации о цели по линии связи. На конечном этапе полета ракета наводится активной радиолокационной ГСН.	Комбинированная: инерциальная система управления с радиокоррекцией сопряженная с полуактивной радиолокационной ГСН

Двигательные установки ЗУР:

	40Н6	9М96	9М96Д	48Н6ДМ
ПАД	есть	есть	есть	есть
Двигатель 1 ступени	РДТТ	РДТТ, масса двигателя меньше массы двигателя ракеты 9М96Д, но тяга лишь немного меньше Ракета оснащена газодинамическими органами корректировки направления полета	РДТТ Ракета оснащена газодинамическими органами корректировки направления полета	РДТТ
Двигатель 2 ступени	РДТТ	—	—	—

ТТХ ЗУР (источник, источник):

	40Н6	9М96	9М96Д	48Н6	48Н6М	48Н6ДМ
Длина				7. 5 м	7.5 м	7.5 м
Диаметр корпуса			240 мм	519 мм	519 мм	519 мм
Масса стартовая		333 кг	420 кг	1900 кг	1900 кг	1900 кг
Масса БЧ		24 кг	24 кг	145 кг	150 кг	180 кг
Дальность действия	до 400 км	40 км	135 км	150 км	200 км	250 км
Высота поражения	185 км	5 — 20000 м	5 — 35000 м			10 — 27000 м
Скорость максимальная		1000 м/с	1000 м/с	2100 м/с	2100 м/с	2500 м/с
Скорость цели максимальная						4800 м/с
Допустимая перегрузка ракеты		до 20 G	до 20 G
Вероятность поражения цели без учета эксплуатационной надежности		— не менее 0. 9 для пилотируемых целей, в том числе выполненных по технологии “стелс”, барражирующих и совершающих противозенитный маневр; — не менее 0.8 для беспилотных целей, в том числе совершающих противозенитный маневр (при этом с вероятностью не менее 0.7 сопровождается уничтожением их боевой нагрузки)	— не менее 0.9 для пилотируемых целей, в том числе выполненных по технологии “стелс”, барражирующих и совершающих противозенитный маневр; — не менее 0.8 для беспилотных целей, в том числе совершающих противозенитный маневр (при этом с вероятностью не менее 0.7 сопровождается уничтожением их боевой нагрузки)
Время подготовки к пуску		не более 8 сек	не более 8 сек
Назначенный срок службы		15 лет	15 лет

Боевое оснащение:

	40Н6	9М96 / 9М96Д	48Н6 и модификации
Типы БЧ	Нет данных	Унифицированная осколочная БЧ с управляемым полем поражения. БЧ оснащена радиовзрывателем. Радиовзрыватель определяет момент подрыва боевой части, который должен быть строго согласован со скоростями разлета осколков для накрытия осколочным полем уязвимой части цели и направлением, в котором требуется обеспечить выброс осколков с повышенными скоростями разлета. Направленный выброс осколков осуществляется применением управляемой осколочно-фугасной боевой части с системой многоточечного инициирования. Эта система по команде радиовзрывателя на срабатывание боевой части в управляемом режиме (при наличии информации о фазе промаха) вызывает инициирование ее заряда в соответствующих требуемому направлению периферийных точках подрыва. В результате происходит перераспределение энергии взрыва заряда в заданном направлении и метание основной части осколочного поля с повышенной скоростью в сторону цели. При отсутствии информации о фазе промаха реализуется центральный подрыв боевой части с симметричным разлетом осколков.	Обычная осколочная боевая часть Ядерная БЧ малой мощности разработки ВНИИЭФ (ист. — Веселовский)

Компоненты и вспомогательное оборудование системы ПВО:
— 30Ц6 — комплекс средств технического обеспечения системы ПВО С-400

— транспортная машина 5Т58-2 на шасси БАЗ-6402-015 предназначена для транспортировки ЗУР в ТПК.

Транспортная машина 5Т58-2 на шасси БАЗ-6402-015 ЗРС С-400 «Триумф» на показе техники в Бронницах, 10.06.2011 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net).
— 16Ю6Т «Тембр-Т» / «Те­нор» — уни­фи­ци­ро­ван­ный тре­наж­ный ком­плекс (УТК) для под­го­тов­ки бое­вых рас­че­тов ЗРС C-400 (источник). Разработка комплексов велась ГСКБ «Алмаз-Антей» в рамках ОКР «Тенор-ПВО» (ист. — Котеленец). В 2010 г. создан опытный образец стенда для изделия 40Р6 (С-400) и 35Р6М2, проведены его предварительные испытания (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2010 г.). В декабре 2013 г. заключен договор на изготовление и поставку 4 серийных образцов комплексов. При изготовлении серийных комплексов произошло кардинальное обновление конструкции в соответствии с современными возможностями вычислительной техники. В результате слаженной работы в соответ- ствии с графиком поставки в ноябре 2014 года четыре комплекта УТК ушли в Гатчину, Тверь, Ярославль и Находку. Разработчики УТК: Асеев М.В., Батов П.Л., Безлепкина О.Ю., Бог- данов А.И., Бородина В.А., Доброжанская О.Л., Калашник И.Е., Стерхов Я.Н. (ист. — Котеленец).

Модификации:
Система С-400 / 40Р6 «Триумф», комплекс 98Ж6 — SA-21 GROWLER — базовый вариант системы ПВО.

Система 40Р6М — развитие системы ПВО.

Статус: СССР / Россия:

— 1986 г. — начало разработки системы С-300ПМ3 / С-400.

— 2007 г. 28 апреля — система ПВО С-400 принята на вооружение ВС России Постановлением правительства России.

— 2007 г. 12-13 июля — на полигоне «Капустин Яр» проводились стрельбы ЗРС С-400 по мишеням. Первая цель сбита на скорости 2800 м/с, вторая ракета-мишень «Кабан» была обнаружена, а затем уничтожена на высоте 16 км (источник).

— 2007 г. 6 августа — первый полк с ЗРС С-400 «Триумф» заступил на боевое дежурство в Подмосковье — в г.Электросталь (источник).

— 2008 г. 01 ноября — ГСКБ «Алмаз-Антей» подписан госконтракт №428/3/100-ПВО на поставку компонентов комплексов С-400 — в частности, пунктов боевого управления 55К6М в 2010 г. и позже.

— 2009 г. — ГСКБ «Алмаз-Антей» изготовлены и сданы Государственному заказчику многофункционоальная РЛС 92Н6А и пункт боевого управления 55К6М системы С-400. Также в 2009 г. проведены стыковочно-настроечные работы (СНР) и приемо-сдаточные испытания (ПСИ) комплекса 98Ж6, выполнены работы по оказанию технической помощи по вводу в эксплуатацию средств изделия 40Р6 на местах постоянной дислокации (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2009 г.).

— 2010 г. — ГСКБ «Алмаз-Антей» в соответствии с госконтрактом №428/3/100-ПВО от 01.11.2008 г. поставило ВС России пункты боевого управления 55К6М — изделие 55К6М с ЗИП-ОБ в полуприцепе П-11НМ — по 1 ед. в марте и в ноябре 2010 г. По тому же контракту произведены и поставлены два комплекта многофункциональной РЛС системы ПВО 92Н6А в сентябре и ноябре 2010 г. (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2010 г.).

— 2011 г. 18 февраля — в проверке новой техники приняли участие два дивизиона С-400 210-го зенитного ракетного полка, уничтожена цель на скорости 550 м/с (источник).

— 2011 г. февраль — на полигоне Капустин Яр сдан в эксплуатацию полковой комплект ЗРС С-400 «Триумф» — второй в Подмосковье (210 ЗРП). К боевому дежурство часть будет готова в мае 2011 г. (источник).

— 2011 г. 11 октября — согласно заявлению первого заместителя министра обороны России А.Сухорукова третий и четвертый полковые комплекты ЗРС С-400 будут поставлены в ВС России вместо 2011 г. (как планировалось ранее) в рамках госзаказа на 2012 г.

— 2015 г. 26 ноября — дивизион(ы) 549-го ЗРП из г.Электросталь переброшен(ы) в Сирию (авиабаза Хмеймим).

Пусковые установки 5П85СМ2-01 509-го ЗРП, 01. 03.2016 г., г.Новосибирск (http://www.mil.ru).

— 2016 г. — в ВС России 39 дивизионов ЗРС С-400 (ок. 300 ПУ).

Поставки ЗРС С-400 «Триумф» промышленностью (данные на 14.01.2017 г.):

	Воинская часть	Состав	Дислокация	Хронология
1	606 ЗРП 4 дивизии ПВО	2 дивизиона по 8 ПУ 5П85Т2 до 2016 г., 5П85СМ2 с января 2016 г.	г.Электросталь, Московская область	— 06.08.2007 г. — первый дивизион ЗРС С-400 — 2009 г. — второй дивизион — 29.01.2016 г. — новый полк сменил 606-й ЗРП в г.Электросталь (источник) — вероятно, произошло обновление ПУ на 5П85СМ2
2	210 ЗРП 5 дивизии ПВО	2 дивизиона по 8 ПУ 5П85Т2	г.Дмитров, Московская область	— февраль 2011 г. — поставка полкового комплекта ЗРС С-400 (источник)
3	93 ЗРП 5 дивизии ПВО	2 дивизиона по 8 ПУ	г.Звенигород, Московская область	— 2012 г. — поставка полкового комплекта ЗРС С-400 (источник)
4	589 ЗРП 93 дивизии ПВО	2 дивизиона по 8 ПУ	г.Находка, Дальний Восток	— 08.06.2012 г. — передача 4-го полкового комплекта ЗРС С-400 ПВО (источник)
	183 ЗРП 44 дивизии ПВО	2 дивизиона по 6 ПУ 5П85Т2	г.Калининград	— 2013 г. — поставка полкового комплекта ЗРС С-400 (источник)
	1537 ЗРП 51 дивизии ПВО	2 дивизиона по 8 ПУ	г.Новороссийск	— 2013 г. — поставка полкового комплекта ЗРС С-400 (источник)
	549 ЗРП 4 дивизии ПВО	2 дивизиона по 8 ПУ 5П85СМ2-01	г.Курилово, Московская область	— 2014 г. — поставка полкового комплекта ЗРС С-400, четвертый полк ЗРС С-400 в Московской области (источник) — 26.11.2015 г. — дивизион(ы) переброшен(ы) в Сирию (Хмеймим)
	531 ЗРП 1 дивизии ПВО	2 дивизиона по 8 ПУ 5П85СМ2-01 в комбинации с С-300ПМ	г. Полярный / Гаджиево	— 2014 г. — поставка полкового комплекта ЗРС С-400 (источник)
	1532 ЗРП 52 дивизии ПВО	3 дивизиона по 8 ПУ	г.Петропавловск-Камчатский, Камчатка	Первый полковой комплект 2015г. поставки. — 2015 г. — поставка полкового комплекта ЗРС С-400 (источник)
	500 ЗРП 2 дивизии ПВО	2 дивизиона	п.Гостилицы, Ленинградская область	Второй полковой комплект 2015г. поставки. — 2015 г. — поставка полкового комплекта ЗРС С-400 (источник)
	1533 ЗРП 93 дивизии ПВО	2 дивизиона	г.Владивосток, Дальний Восток	Третий полковой комплект 2015г. поставки. — 2015 г. — поставка полкового комплекта ЗРС С-400 (источник)
	ВС Алжира	1-2 дивизиона ?		Вероятно, поставлен 1 или 2 дивизиона из состава 606-го ЗРП (г.Электросталь)
	ЗРП за замену 606 ЗРП	2 дивизиона	г. Электросталь, Московская область	Четвертый полковой комплект 2015г. поставки. — 29.01.2016 г. — новый полковой комплект для 606-й ЗРП в г.Электросталь (источник)
12	590 ЗРП 41 дивизии ПВО	2 дивизиона на СПУ 5П85СМ2-01 (ист. — МО РФ)	г.Новосибирск	Первый полковой комплект 2016 г. поставки. — 01.03.2016 г. — ЗРП заступил на боевое дежурство (ист. — МО РФ)
13	18 ЗРП 31 дивизии ПВО	2 дивизиона	г.Феодосия, Крым	Второй полковой комплект 2016 г. поставки. — 12.08.2016 г. — поставка полкового комплекта ЗРС С-400 (источник, источник) — октябрь 2016 г. — плановый срок поставки на февраль 2016 г. — 14.01.2017 г. — полк заступил на боевое дежурство — 2018 г. — состав полка будет увеличен до трехдивизионного (источник)
14	ЗРП	2 дивизиона	г.Подольск, Московская область	Третий полковой комплект 2016 г. поставки. — 03.11.2016 г. — поставка полкового комплекта ЗРС С-400 (источник) — 11.01.2017 г. — заступление на боевое дежурство (источник)
15	1488 ЗРП	2 дивизиона	г.Зеленогорск, Ленинградская область	Четвертый полковой комплект 2016 г. поставки. — октябрь 2016 г. — плановый срок поставки по состоянию на февраль 2016 г. — декабрь 2016 г. — поставка полкового комплекта ЗРС С-400 (источник) — 08.12.2016 г. — заступление на боевое дежурство (источник)
16	ЗРП	2 дивизиона	Крайний Север	Пятый полковой комплект 2016 г. поставки. — октябрь 2016 г. — плановый срок поставки по сосотянию на февраль 2016 г. — декабрь 2016 г. — поставка полкового комплекта ЗРС С-400 (источник) — начало 2017 г. — планируется заступление на боевое дежурство (МО РФ)
	ЗРП	2 дивизиона	Западный военный округ	— 2017 г. — планы / прогноз №1
	ЗРП	2 дивизиона	Западный военный округ	— 2017 г. — планы / прогноз №2
	ЗРП	2 дивизиона		— 2017 г. — планы / прогноз №3, второй полк ЗРС С-400 планируется развернуть в западной части Крыма во второй половине 2017 г. В 2018 г. состав обоих полков будет увеличен до трехдивизионного (источник)
	ЗРП	2 дивизиона		— 2017 г. — планы / прогноз №4
	ЗРП	2 дивизиона		— 2018 г. — планы / прогноз
	ЗРП	2 дивизиона		— 2018 г. — планы / прогноз
	ЗРП	2 дивизиона		— 2019 г. — планы / прогноз
	ЗРП	2 дивизиона		— 2019 г. — планы / прогноз

Экспорт: в конце 2014 г. готов экспортный паспорт ЗРС С-400, что позволяет вести поставку системы зарубежным заказчикам (ист. — Котеленец).

Алжир:
— 2010 г. — ГСКБ «Алмаз-Антей» подготовлены материалы и исходные данные к контрактам на поставку ЗРС С-400 «Триумф» (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2010 г.).

— 2015 г. — по неподтвержденным данным поставлены первые ЗРК.

Индия:
— 2015 г. 18 декабря — одобрено приобретение 5 полковых комплектов ЗРС С-400 (источник).

— 2016 г. 15 октября — во время Российско-Индийского саммита подписано соглашение о подставках ЗРС С-400 в Индию (источник).

Китай:
— 2010 г. — ГСКБ «Алмаз-Антей» проведены технические консультации по ЗРС С-400 «Триумф». Проведены подготовительные мероприятия в интересах по модернизации ранее поставленных ЗРС С-300ПМУ1 и СУ 83М6Е до уровня СПВО «Фаворит» (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2010 г.).

— 2016 г. — сообщается о том, что соглашение на поставку ЗРС С-400 подписаны в 2016 г. или ранее (источник).

— 2017 г. — ожидаются поставки первых ЗРК.

Источники:
Веселовский А.В. 65 лет славной истории — залог стабильности и успеха. // ПРоАтом. 2011 г. (источник)
Зенитный ракетный комплекс С-400 «Триумф», источник.
Котеленец Д. Поставлены в войска. // Стрела. № 12 / 2014 г.
Лента.ру. Сайт http://lenta.ru, 2011 г.

Озвучены характеристики системы ПВО С-500 «Прометей» — Российская газета

Перспективный комплекс противовоздушной и противоракетной обороны С-500 «Прометей» станет основой национальной системы защиты от воздушно-космического нападения. В отличие от многих других военных новинок, работы над ним не афишируются — известно лишь, что разработка С-500 включена в госпрограмму вооружений РФ до 2027 года. Засекречены и характеристики системы. Но в День войск ПВО можно приоткрыть некоторые из них.

С-500 станет во всех смыслах вершиной системы ПВО-ПРО — он предназначен для работы на высотах, недоступных другим комплексам, 100 километров и выше, то есть в ближнем космосе. Там действует большинство военных спутников разных стран, отвечающих за разведку, связь, навигацию и целеуказание. Там же находятся вершины траекторий баллистических ракет — на высоте сотни километров от ракет отделяются боевые блоки и, окруженные роем ложных целей, на запредельных скоростях устремляются обратно к земле. До сих пор ближний космос оставался тихим уголком, недоступным для средств поражения. Первым охотником в этом «заповеднике» станет «Прометей».

По данным из открытых источников, комплекс получит сверхдальнюю управляемую ракету 40Н6 с высотой поражения 200-250 километров. Наземные радары в космосе помочь ракете не могут, поэтому 40Н6 имеет иную, чем у других ЗУР, систему управления. Ее принципиально новая головка самонаведения может работать как полуактивном, так и в полностью активном режиме — по команде с земли ракета переключается на самостоятельный поиск цели и, обнаружив ее, наводится автономно.

Двухступенчатая твердотопливная ракета длиной около девяти метров развивает скорость до 9 Махов и может перехватывать цели, летящие со скоростью 15,6 М. Для этого ракета маневрирует с перегрузками 25 единиц. Это далеко не предел для систем ПРО — стоящие на вооружении российские противоракеты 53Т6 выдерживают перегрузки в 200 единиц.

Боевая часть 40Н6 осколочно-фугасная, радиус действия 500 километров, вероятность поражения цели 95 процентов. В 2017 году на селекторном совещании министр обороны России Сергей Шойгу упомянул о государственных испытаниях зенитной управляемой ракеты большой дальности». С большой долей вероятности можно предположить, что речь идет о 40Н6.

Другой особенностью «Прометея» станет архитектура системы. Если в комплексах предыдущих поколений за обнаружение, захват и сопровождение всех типов целей отвечал один универсальный радар, то в С-500 применены несколько специализированных РЛС, чьи характеристики адаптированы под конкретный вид летательных аппаратов.

Условно говоря, один радар занимается самолетами и вертолетами, другой — крылатыми ракетами, третий — ракетами баллистическими, четвертый — спутниками. Аналогично радарам, каждый комплекс будет вооружен специализированными ракетами для каждого типа целей — подобный арсенал, хотя и не такой широкий, уже имеется у комплекса С-400 «Триумф».

Недавно в выпуске новостей «засветился» один из компонентов С-500 — РЛС «Енисей» помогала отслеживать цели во время показательных учений ВКС на астраханском полигоне Ашулук.

По данным Минобороны, поставки С-500 в войска начнутся в 2020 году. Академия ВКС имени Жукова уже готовит для него специалистов. В феврале 2018-го ТАСС сообщил о старте производства компонентов системы. Два завода концерна «Алмаз-Антей»: в Кирове и Нижнем Новгороде, — начали выпуск, соответственно, ракет и автомобильных пусковых установок с полуприцепами.

Технические характеристики — Бензорез STIHL TS-400 d350мм 42230112820

Мощность, Вт

3200

Мощность, л. с.

4.4

Объем двигателя, куб.см

64.1

Объем бака, л

0.71

Диаметр диска, мм

350

Диаметр посадочного отверстия диска, мм

20

Тип двигателя

бензиновый

Max частота вращения шпинделя, об/мин

9000

Max глубина реза,мм

125

Родина бренда

Германия

Гарантия

12 месяцев

Самая удивительная статистика 400 пасов тачдауна Аарона Роджерса

Квотербек Green Bay Packers Аарон Роджерс, несомненно, попадет в Зал славы профессионального футбола в свой первый год после выхода на пенсию. Он владеет одним кольцом Суперкубка и имеет как минимум еще пару шансов добавиться к общему количеству.

Он также добился потрясающих результатов. Это включает в себя его 400 ^-й -й тачдаун в карьере на 13-й неделе НФЛ против « Филадельфия Иглз» .Многое будет сделано из того, как быстро Роджерс достиг 400 TD, но есть еще более впечатляющий факт, связанный с этой вехой.

Аарон Роджерс продолжает набирать большие круглые числа

СВЯЗАННЫЕ: Аарон Роджерс раскрывает свой секрет идеального исполнения «Радуйся, Мария»

Когда Аарон Роджерс ударил Даванте Адамса в коротком броске в третьей четверти игры 6 декабря против «Филадельфия Иглз», это стало 400-^-м -м тачдауном в его карьере. Восьмикратный квотербек Pro Bowl в этом году принял участие в соревновании с рекордным для лиги 33 TD, что является седьмым разом, когда он подключался как минимум 30 раз за сезон.

Игра с очками сразу же привлекла внимание, потому что она была рекордной. В то время как шесть других квотербеков НФЛ совершили 400 пасов приземления — в список выдающихся игроков входят Пейтон Мэннинг и Том Брэди — никто не сделал это так быстро. Роджерс забросил 400-й номер в своей карьерной игре 193 ^rd . Предыдущий рекорд Дрю Бриса — 205 игр.

В качестве бонуса, второй пас приземления Роджерса против «Филадельфии» сделал его первым сигнальщиком НФЛ, который пять раз бросил 35 мячей за сезон. Бриз, Мэннинг и Брэди сделали это по четыре раза каждый.

Его номер перехвата еще более впечатляющий
