Зрс С 400 Триумф Характеристики. Военные технологии. informatik-m.ru

зрс с 400 триумф характеристики

Характеристики зенитной ракетной системы С-400 Триумф

С-400 разработана в ЦКБ Алмаз для решения современных задач ПВО и нестратегической ПРО. В качестве прототипа была использована ЗРС С-300П. Принята на вооружение 28 апреля 2007 года. Важное отличие С-400 от С-300 – новые зенитные ракеты с активными головками самонаведения и повышенной дальностью стрельбы.

РФ будет экспортировать системы ПВО С-400 после оснащения своих войск

Несколько стран мира изучают возможность создания всего комплекса противовоздушной обороны (ПВО) с использованием только российского вооружения — систем и комплексов С-400, С-300, БУК и ТОР , сообщил РИА Новости во вторник на проходящей в Нью-Дели выставке вооружений ДЭФ-ЭКСПО Индия-2010 официальный представитель концерна ПВО Алмаз-Антей Юрий Байков.

По его словам, в мире большой спрос на зенитные ракетные системы большой дальности С-400 Триумф и С-300 ПМУ-2 Фаворит , проявляется также интерес к комплексам БУК и системам ТОР .

Мобильная многоканальная зенитная ракетная система С-400 «Триумф»

Система предназначена для высокоэффективной защиты важнейших политико-административных, экономических и военных объектов от ударов авиации, стратегических крылатых, тактических и оперативно-тактических баллистических ракет, а также баллистических ракет среднего радиуса действия в условиях боевого и радиоэлектронного противодействия.

Состав зенитной ракетной системы С-400 «Триумф»:

• средства управления
• до 6 зенитных ракетных комплексов
• придаваемые средства.

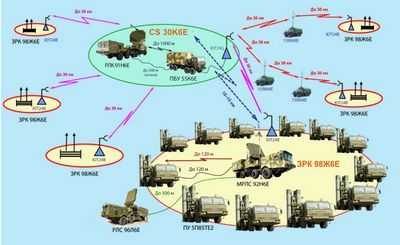

Схема размещения средств системы С-400 «ТРИУМФ» на местности

Все средства системы С-400 «Триумф» разработаны на основе новейших научно-технических достижений, с применением перспективной элементной базы и прогрессивных технологий. Все процессы боевой работы автоматизированы: обнаружение, трассовое сопровождение, распределение целей между ЗРК, их захват, сопровождение и опознавание, выбор типа ракет, подготовка их к пуску, пуск, захват и наведение ракет на цели, оценка результатов стрельбы производятся высокопроизводительными электронно-вычислительными машинами командного пункта (КП). КП системы С-400 «Триумф» может обеспечить интегрирование ЗРС в структуру управления любой системы ПВО. Все средства системы размещаются на колесных шасси высокой проходимости и допускают перевозку железнодорожным, водным и воздушным транспортом.

28 апреля 2007 года Постановлением Правительства РФ зенитная ракетная система С-400 Триумф принята на вооружение российской армии.

6 августа 2007 года система С-400 «Триумф» встала на боевое дежурство по охране Москвы и Московского промышленного района в г. Электросталь.

Типы поражаемых целей:

• самолеты стратегической авиации типа В-1В, FB-111, B-52
• специализированные самолеты РЭБ типа EF-111A, EA-6
• самолеты-разведчики типа TR-1
• самолеты раннего предупреждения типа E-3A, E-2C
• самолеты тактической авиации типа F-15, F-16, F-22
• летательные аппараты, изготовленные по технологии«Стелс» типа B-2, F-117A
• стратегические крылатые ракеты типа «Томахок», АЛКМ
• аэробаллистические ракеты типа СРЭМ, АСАЛМ
• баллистические ракеты средней дальности
• оперативно-тактические баллистические ракеты.

Основные тактико-технические характеристики системы С-400 «Триумф»

Новейшая российская ракета «Булава»

Зенитная ракетная система «Триумф» создана для поражения самолетов-разведчиков, самолетов управления и радиолокационного обнаружения, самолетов-постановщиков помех, самолетов тактической, а также стратегической авиации, баллистических ракет средней дальности, тактических, а также оперативно-тактических баллистических ракет, гиперзвуковых целей, а также иных перспективных и современных средств воздушного нападения. ЗРК С-400 впервые поставили на боевое дежурство в 2007 году в подмосковной Электростали.

ПВО С-400 «Триумф» создан на основе действующих российских комплексов С-300, но он обладает существенно лучшими тактико-техническими возможностями: по эффективности, по зоне охвата, а также по многообразию целей. По критерию «стоимость – эффективность» новая зенитная ракетная система С-400 «Триумф» обеспечивает выигрыш примерно в 2,5 раза по сравнению с устаревшей С-300. Ракетный комплекс «Триумф» #8212 единственная система, которая способна выборочно работать с применением нескольких типов ракет – новых и старой разработки, входивших в С-300ПМУ-1, а также С-300ПМУ-2. С-400 позволяет создавать противовоздушную эшелонированную оборону, увеличить зоны поражения комплекса, в том числе имеет существенные перспективы для модернизации.

История создания комплекса

Основным разработчиком ЗРК С-400 стал ОАО «НПО «Алмаз», который входит в Концерн ПВО «Алмаз-Антей». Комплекс может применяться ночью и днем в любых физико-географических, а также погодно-климатических условиях при сильном радиоэлектронном противодействии. Система С-400 «Триумф» #8212 система противосамолетной обороны и нестратегической ПРО с новейшим математическим обеспечением.

Необходимость создания ПВО с дальностью обнаружения и поражения на дистанции в 400 км было обусловлено расширением области применения и боевых возможностей самолетов типа «Авакс». Модернизация ЗРС С-200 данную задачу не смогла решить. Проект создания комплекса «Триумф» был рассмотрен в 1988 г. Руководство по созданию перспективного комплекса возглавил генеральный конструктор «Алмаза» А.А. Леманский. В качестве прототипа конструкторское бюро использовало ЗРС С-300П.

Комплекс С-400 от предыдущих вариантов С-300 отличается более расширенной зоной применения, а также может применять новые и существующие ЗУР. Новая ЗУР создана для первоочередного поражения воздушных КП, самолетов ДРЛО и РЭБ, ОТБР и БРСД, стратегических бомбардировщиков на расстоянии до 400 км. ЗУР 9М96Е2 и 9М96Е унифицированы между собой, их могут задействовать и корабельные зенитные ракетные системы. ЗУР 9М96Е2 имеет более мощный двигатель, большую стартовую массу, длину и дальность поражения. В среднем их эффективность в 2 раза выше возможностей комплексов «Астер» и «Патриот». Ракетный комплекс «Триумф» также может применять ракеты 48Н6Е2 и 48Н6Е.

Первый пуск в замкнутом управлении модифицированной ракеты 48Н6Е был осуществлен на полигоне Капустин Яр в январе 1999 года. Основной объем по государственным испытаниям системы был окончен в 2001 году. В 2006 году были завершены успешные испытания ракеты, созданной для поражения баллистических целей при помощи физического разрушения головных частей ракет. В июле 2007 года на полигоне Капустин Яр были осуществлены боевые стрельбы С-400. Цель двигалась со скоростью 2,8 километров в секунду, но была поражена. Тем самым были продемонстрированы великолепные характеристики ПВО «Триумф».

В 2007 году на боевое дежурство поставили первый дивизион «Триумф» в подмосковном городе Электросталь. Силы ПВО ежегодно получают 1-2 полка, оснащенных данными комплексами. Также ракетный комплекс «Триумф» отправляется на экспорт. В году комплекс С-400 «Триумф» поставили на боевое дежурство в в Заполярье – в Мурманской области. Система С-400 «Триумф», расположенная в Мурманской области, способна отслеживать даже взлеты самолетов, осуществляемых с норвежских баз.

Технические характеристики

Комплекс ПВО «Триумф» демонстрирует следующие ттх:

• Максимальная скорость поражаемых целей составляет 4,8 км/c.
• Дальность обнаружения цели С-400 составляет 600 км.
• Максимальная дальность поражения аэродинамической цели составляет 400 км.
• Минимальная дальность поражения аэродинамической цели составляет 2 км.
• Максимальная высота поражения цели составляет 30 км.
• Минимальная высота поражения ракеты цели составляет 0,005 км.
• Максимальная дальность уничтожения тактических баллистических целей составляет 60 км.
• Минимальная дальность уничтожения тактических баллистических целей составляет 7 км.
• Количество целей, одновременно обстреливаемых комплексом, составляет 36 штук.
• Количество одновременно наводимых ракет составляет 72 штук.
• Время развертывания комплекса из походного состояния составляет в среднем 5-10 минут.
• Время приведения средств комплекса в боевую готовность составляет 3 минуты.
• Наработка средств комплекса до капитального ремонта составляет 10 000 часов.
• Эксплуатационный срок службы наземных средств составляет не менее 20 лет.
• Эксплуатационный срок службы зенитных управляемых ракет составляет не менее 1 года.

Типы поражаемых целей

• Специализированные самолеты РЭБ EA-6, EF-111A.
• Самолеты стратегической авиации B-52, FB-111, В-1В.
• Самолеты-разведчики TR-1.
• Самолеты раннего предупреждения E-2C, E-3A.
• Самолеты тактической авиации F-22, F-15 и F-16.
• Летательные аппараты, выполненные по технологии «Стелс» #8212 это F-117A и B-2.
• Стратегические крылатые ракеты АЛКМ или «Tomahawk».
• Аэробаллистические ракеты типа АСАЛМ, СРЭМ.
• Оперативно-тактические баллистические ракеты.
• Баллистические ракеты, применяемые на средней дальности.

Состав

В базовом варианте ракетного комплекса С-400 «Триумф» сохранилась структура ЗРК С-300, которая включает:

• пусковые установки
• многофункциональную РЛС
• автономные средства целеуказания и обнаружения.

• Средства управления 30К6Е включают:
  • РЛС обнаружения 91Н6Е
  • пункт управления 55К6Е.
• Зенитные ракетные комплексы 98Ж6Е в составе (до 6 шт.):
  • РЛС управления 92Н2Е
  • Зенитные ракеты 48Н6Е3, 48Н6Е2, 48Н6Е существующих ЗРК С-300, включая ракеты 9М96Е2 и 9М96Е и ракета 40Н6Е сверхбольшой дальности

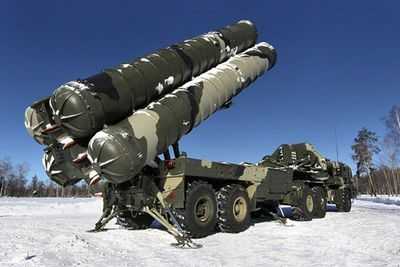

  • Пусковые установки 5П85СЕ2 и/или 5П85ТЕ2 (до 12 шт.).
• Опционально придаваемые средства:
  • передвижная вышка 40В6М для специального антенного поста 92Н6Е
  • всевысотная РЛС 96Л6Е.

Особенности конструкции

1. Все средства С-400 «Триумф» созданы на основе современных научно-технических достижений, с использованием прогрессивных технологий и перспективной элементной базы. Все процессы работы полностью автоматизированы. Обнаружение, сопровождение, распределение между ЗРК целей, их захват, опознавание и сопровождение, выбор типа ракет, готовка к пуску, пуск, наведение ракеты на цели, оценка итогов стрельбы выполняются высокопроизводительными компьютерами командного пункта. КП С-400 может выполнить интегрирование ЗРС в структуру любой системы ПВО.
2. Все средства комплекса ПВО С-400 размещаются на колесных шасси, обладающих высокой проходимостью, они допускают перевозку воздушным, водным и железнодорожным транспортом. Самоходная пусковая установка (облегченная на автомобильных шасси и тяжелая высокой проходимости) обеспечивает транспортировку и пуск любых типов ЗУР. На облегченной СПУ (шасси «КамАЗ») устанавливают блок из 12 малогабаритных ЗУР. На тяжелой СПУ устанавливают до 4 стандартных ТПК, где размещается по четыре типа 9М96Е2 и 9М96Е средней дальности или по одной новой ЗУР.
3. ЗРК оснащены четырехкоординатными моноимпульсными секторными многофункциональными РЛС 92Н2Е. Используется комбинированная система управления ЗУР, которая состоит из инерциальной системы управления на основной траектории, а также головок самонаведения (ГСН), вступающих в действие на участке сближения. На этапе инерциального управления это позволяет освободить каналы радиолокатора от функции сопровождения, увеличив тем самым число одновременно обстреливаемых и сопровождаемых целей.Использование головок активного самонаведения также освобождает МФРЛС от подсветки цели и сопровождения на участке самонаведения. Это расширяет возможности радиолокатора по сопровождаемым целям. Предусматривается использование в ЗУР комплексированных перспективных активно-полуактивных ГСН, которые имеют и пассивный канал приема, они выполняют поиск и по частоте принимаемого сигнала и по угловым координатам.
4. В отличие от зарубежных аналогов, 9М96Е2 и 9М96Е применяют «холодный» вертикальный старт, то есть перед запуском маршевого двигателя ракеты выбрасываются на высоту свыше 30 метров из контейнера. Во время подъема на данную высоту ракета при помощи газодинамической системы постепенно склоняется в сторону цели. При запуске маршевого двигателя применяется инерциальное управление с радиокоррекцией на первоначальной и средней траектории полета (это обеспечивает максимальную помехозащищенности). При непосредственном перехвате цели применяется активное радиолокационное самонаведение. Перед точкой встречи ракеты с целью при необходимости маневрирования может использоваться режим «сверхманевренности» #8212 применяется газодинамическая система управления. Такая система позволяет увеличить аэродинамическую перегрузку за 0.025 секунд на величину в 20 единиц.

Источники: http://ria.ru/infografika/20100217/209523539.html, http://www.raspletin.com/zrs-s-400-triumf, http://militaryarms.ru/boepripasy/rakety/zrk-s-400-triumf/

Комментарии: 1

informatik-m.ru

Новости России. С-400. Военное обозрение. Триумф. Оружие России. Новости дня.

Как заявил главнокомандующий ВКС России генерал-полковник Виктор Бондарев: «Промышленность выходит на проектную мощность, поэтому в этом году мы получим шесть комплексов С-400, ну и в следующем году темпы снижать не будем», — цитирует генерала «Интерфакс».

Свое заявление генерал Бондарев сделал ходе акции «Служба по контракту — твой выбор!», которая сопровождается показом боевой техники и дает возможность желающим пройти тестирование, получить консультации и подать первичные документы для заключения контракта с Министерством обороны России.

«У нас есть все, чтобы надежно закрыть наши воздушные рубежи», — заверил главком, говоря о поставке в Воздушно-космические силы в этом году полковых комплектов зенитных ракетных систем (ЗРС) С-400 «Триумф».

В данном контексте говорить о полной защите угроз с воздуха уместно, если учесть, что, скажем, Иран считает критически важным для своей безопасности поставку всего четырех дивизионов ЗРС, причем предыдущего поколения. В этом году начались поставки в эту страну комплексов С-300ПМУ2 «Фаворит», которые откладывались по политическим причинам на протяжение нескольких лет.

Виктор Бондарев отметил, что комплекс С-400 «Триумф» отличает высокая надежность и непревзойденные качества, подтвержденные безотказной работой этих систем в войсках.

По данным специализированного портала «Ракетная техника», зенитный ракетный комплекс С-400 «Триумф» предназначен для поражения самолетов-любых типов, но не только. Он способен поражать оперативно-тактические баллистические ракеты, баллистические ракет средней дальности, а также гиперзвуковые цели «и других современные и перспективные средства воздушного нападения».

Созданный на базе существующих комплексов С-300, он обладает значительно большими тактико-техническими возможностями в сравнении: и по зоне, и по эффективности, и по многообразию поражаемых целей. При этом по критерию «эффективность — стоимость» новый ЗРК обеспечивает выигрыш в 2,5 раза по сравнению с существующей техникой.

«Триумф» — единственная система, которая может выборочно работать с использованием нескольких типов ракет — как старых, входивших в ранние разработки (С-300ПМУ-1, С-300ПМУ-2), так и созданных в последнее время. В базовом варианте эта ЗРС располагает 4 типами ракет с различной стартовой массой и дальностью пуска, что позволяет создавать эшелонированную противовоздушную оборону, расширить зоны поражения, а также имеет большие перспективы для дальнейшей модернизации. Система обладает высокой степенью автоматизации всех этапов боевой работы и современной элементной базой, что позволило значительно сократить численность боевого рсчета ЗРС С-400.

В состав ЗРС «Триумф» входят: пункт боевого управления, РЛС обнаружения, сами ЗРК (до 6 шт.) — в составе многофункциональной РЛС управления и пусковых установок, а также зенитные ракеты различных типов, включая ракету сверхбольшой дальности 40Н6Е.

Радиолокатор обнаружения ЗРС имеет важное достоинство в сравнении с наземными РЛС дежурного и боевого режимов, он оснащен ФАР с двумерным сканированием лучом.

Головной разработчик комплекса — Центральное конструкторское бюро «Алмаз» (генеральный конструктор А. Леманский). В кооперацию разработчиков включены ведущие предприятия российской оборонной промышленности: МКБ «Факел», Новосибирский НИИ измерительных приборов, КБ специального машиностроения (Санкт-Петербург) и ряд других.

Технические характеристики ЗРК С-400 «Триумф»

Дальность обнаружения цели, км	600
Количество одновременно сопровождаемых трасс целей	до 300
Зона обзора РЛС (азимут х угол места, град:             — аэродинамические цели             — баллистические цели	360 х 14 60 х 75
Зона поражения по дальности, км:             — аэродинамические цели             — баллистические цели	2-240 7-60
Высота поражаемой цели, км:             — минимальная             — максимальная	0.01 30
Максимальная скорость поражаемой цели, м/c	4800
Количество одновременно обстреливаемых целей (полным составом ЗРС)	36
Количество одновременно наводимых ракет (полным составом ЗРС)	72
Время развертывания ЗРС с марша, мин	5-10
Время приведения средств системы в боевую готовность из развернутого состояния, мин.	3
Наработка средств системы до капитального ремонта, ч	10000
Эксплуатационный срок службы, лет:             — наземных средств             — зенитных управляемых ракет	не менее 20 15

Источник: rbase.new-factoria.ru
