Зенитная ракетная система С-300П
Родоначальник легендарного семейства систем объектовой ПВО, один из мировых брендов, связываемых с отечественным вооружением.
В основу разработки С-300П были положены результаты НИР «Шар», «Защита» и «Ромб». В этих работах была обоснована теоретическая возможность построение многоканального зенитного комплекса универсального типа, способного работать разными типами ракет как по аэродинамическим, так и по баллистическим целям.
От комплекса требовалась мобильность и умение одновременно обстреливать большое число целей. Аналогов такой системы в мире не существовало. Одним из авторов модели такого комплекса выступил академик Александр Расплетин из КБ-1 (МКБ «Стрела», будущий «Алмаз»).
Первоначальная идея создать полностью унифицированную систему для войск ПВО страны, ПВО сухопутных войск и для флота реализована не была. Были иозданы три системы: С-300п для объектовой ПВО, С-300Ф для флота (с ракетами от С-300П) и совершенно отдельная войсковая система С-300В. Однако логика, заложенная в проект архитектуры многоканального дальнобойного комплекса, была сохранена.
Руководил разработкой С-300П генеральный конструктор ЦКБ «Алмаз» Борис Бункин. Более поздние версии (включая и С-400) разрабатывал Александр Леманский.
В состав зенитно-ракетной системы входили командные пункты, автономные радиотехнические средства (обнаружения, целеуказания, подсвета и наведения), а также пусковые установки. Все эти средства по требования разработки выполнялись мобильными.
Первая версия С-300ПТ была принята на вооружение в 1978 году. Она была «транспортируемой»: связка из четырех транспортно-пусковых контейнеров ракет 5В55К (ближняя граница зоны поражения 5 км, дальняя граница зоны поражения 47 км) размещалась на прицепе, буксируемом автотехникой. В 1981 году комплекс получил ракету 5В55Р и раздвинул зону поражения по дальности до 75 км. Зона поражения по высоте не менялась: от 25 метров до 27 км. Максимальная скорость поражаемых целей до 1300 м/с (приблизительно четыре скорости звука).
Ракеты выбрасывалась из вертикально установленного контейнера «по-минометному» (холодным стартом с использованием газогенератора), после чего в воздухе запускались двигатели и газодинамическими рулями происходила перекладка ракеты на боевой курс.
В 1983 году на той же ракете 5В55Р был создан полностью самоходный комплекс С-300ПС. Боевая устойчивость комплекса резко повысилась: если версия ПТ развертывалась и сворачивалась на позиции за 90 минут, то ПС — за 5 минут. Это позволяло выбирать кочующую тактику в борьбе с противорадиолокационными средствами противника.
С начала 1980-х годов С-300ПТ/ПС становится основным комплексом ПВО страны. Но уже в начале 1990-х годов под руководством Леманского был создан существенно более совершенный комплекс С-300ПМ/ПМ2 (экспортные версии С-300ПМУ-1, С-300ПМУ-2 «Фаворит»).
Фотогалерея
www.arms-expo.ru
История закупок Китаем ЗРК семейства С-300
www.arms-expo.ru
От пушки до ракеты. ЗРС С-300 – «семейный зонтик» для наземных объектов
www.arms-expo.ru
Москва поставит Дамаску комплексы ПВО С-300
www.arms-expo.ru
Зенитно-ракетный комплекс С-300: технические характеристики
Высокие боевые качества советских систем противовоздушной обороны неоднократно были оценены как друзьями нашей страны, так и ее противниками. Комплексы ПВО защищали небо Кубы во время Карибского кризиса, они противостояли авиационным армадам США во время Вьетнамской войны и в периоды других региональных конфликтов. Одним из примеров отечественной техники может служить ракетный комплекс С-300, уже стоящий на вооружении армий двух иностранных государств (Кипра и КНР). Заявки на его приобретение подали еще полтора десятка стран, озабоченных безопасностью своих воздушных рубежей. Эти системы надежно охраняют небо над Россией.
Актуальность борьбы с низколетящими целями
Зенитно-ракетный комплекс С-300 задумывался еще в середине восьмидесятых годов как средство эффективной борьбы с низколетящими скоростными целями. В конце 1970-х в США прошли успешные испытания крылатых ракет, способных преодолевать рубежи существовавших на тот момент советских систем ПВО и ПРО. «Томагавки» летели слишком низко для того, чтобы их могли засечь обычные радары. Эти средства доставки тактических ядерных боеприпасов могли использовать рельеф местности (например, овраги, балки, русла рек), и задача их уничтожения представлялась проблематичной. Дальнейшее совершенствование автоматизированных средств управления летательными аппаратами настильной траектории, построенных на основе новейших достижений вычислительной техники, позволило вероятному противнику СССР надеяться на возможность победы в возможном вооруженном конфликте уже с использованием не только крылатых ракет, но и самолетов, способных на предельно низких высотах преодолевать нашу защиту. Требовались новые системы. В конечном счете ими стали зенитно-ракетные комплексы С-300, принятые на вооружение в 1982 году.
Главная опасность — внезапность
Исторический опыт учит тому, что серьезный вооруженный конфликт, как правило, начинается с массированного воздушного удара. В наше время это понятие включает действия штурмовой и бомбардировочной авиаций в совокупности с ракетным обстрелом жизненно важных для обороны объектов (систем управления, связи, энергообеспечения, мест скопления живой силы и техники, промышленных и транспортных узлов). Внезапность удара приводит в случае успеха к тому, что перестает действовать система противовоздушной обороны, как следствие — разрушается потенциал атакуемой страны (как экономический, так и военный). Комплекс С-300 способен оперативно реагировать на возникающие угрозы благодаря высокому быстродействию систем обнаружения и наведения, нивелируя фактор внезапности. 48Н6, ракета, составляющая основу огневой мощи системы, обладает уникальными летными характеристиками и большой мощностью заряда.
Модификация «ПС»
Ракетный комплекс С-300ПС создавался в московском КБ «Факел» под руководством академика А. Ф. Уткина, после его смерти работы продолжил Н. А.Трофимов. Общий замысел учитывал опыт самых серьезных войн второй половины XX века, произошедших в Юго-Восточной Азии и на Ближнем Востоке. Главными требованиями к новой технике, помимо высокой эффективности поражения воздушных целей, стали мобильность и малое время предстартовой подготовки. Практика показала, что зенитчики, отстрелявшись, должны срочно покинуть «засвеченный» боевой район во избежание ответного удара, которым противник стремится уничтожить батарею, при этом счет идет на минуты. Время оперативного развертывания и свертывания составило всего пять минут. Этого удалось достичь благодаря высокой степени автоматизации процессов подготовки к ведению огня. Модификация «ПС» была вооружена ракетами 5В55Р.
Новая ракета
Ракетный комплекс С-300 модификации «ПМ» был принят на вооружение Российской Армии в 1993 году. За прошедшее десятилетие конструкторам удалось значительно повысить эксплуатационные и тактико-технические качества системы. В первую очередь это касается новой ракеты 48Н6, спроектированной на «Факеле». Также следует обратить внимание на принципиально иную, более совершенную алгоритмику решения математических задач, построенную на современной вычислительной базе. ЗУР одноступенчатая твердотопливная оснащена радиопеленгатором, запускается катапультно-вертикально, после чего устремляется к цели. В настоящий момент на вооружении армий вероятных противников нет воздушных средств, которые не смог бы уничтожить ракетный комплекс С-300. Дальность полета 48Н6 зависит от типа движущейся мишени — баллистические ракеты она сбивает на дистанции 40 км, низколетящие цели (10-100 м) на расстоянии от 28 до 38 км, а обычные самолеты попадают в зону поражения в радиусе 150 км.
Осколочно-фугасный заряд имеет массу 145 кг. Аппаратура сосредоточена в моноблоке и защищена от помех. Длина ракеты 48Н6Е – 7,5 м, диаметр 52 см, общая масса 1,8 т (в контейнере 2,6 т). Она может использоваться в комплексах мобильного или корабельного базирования («Риф»).
Состав комплекса
Зенитно-ракетные комплексы С-300, объединенные в группировку средств ПВО, обеспечивают безопасность от воздушного нападения районов площадью в десятки тысяч квадратных километров. Технической основой их служит главная боевая единица – пусковая установка 5П85СЕ (с четырьмя ракетными контейнерами каждая). В комплексе их может быть 12. Обеспечивают доставку боеприпасов и их пополнение две вспомогательные машины — 22Т6Е (заряжающая) и 5Т58Е (транспортная). Обнаружение цели производится многофункциональным радиолокатором подсвета и наведения типа 30Н6Е, а также обнаружителем 76Н6 (для низколетящих целей). Энергообеспечение осуществляется дизельной электростанцией. В случае нештатных ситуаций в дело вступает ремонтная лаборатория 13Ю6Е, оснащенная комплектами ЗИП. Есть также выдвижная вышка для подъема локатора — РПН 30Н6Е, необходимость в ней зависит от рельефа местности.
Характеристики и перспективы
Большая дальность поражения, широкий диапазон высот и скоростей, способность вести одновременно 12 целей — вот краткий перечень достоинств, которыми обладает С-300. Ракетный комплекс, характеристики которого превосходят параметры всех иностранных аналогов, может сбивать самолеты, крылатые и баллистические ракеты на дистанциях от 5 до 150 км. При этом не важно, на какой высоте летит цель, 10 метров или 27 километров. Скорость объекта тоже большой проблемы не составляет, она может быть гиперзвуковой 2800 м/с (то есть свыше 10 000 км/ч). Таким образом, ракетный комплекс С-300 создавался с учетом дальней перспективности развития средств нападения и еще долго сможет служить сдерживающим внешнеполитическим фактором. Модификационный потенциал системы позволяет ее постоянно совершенствовать как в аппаратном, так и информационном аспекте.
Мобильность

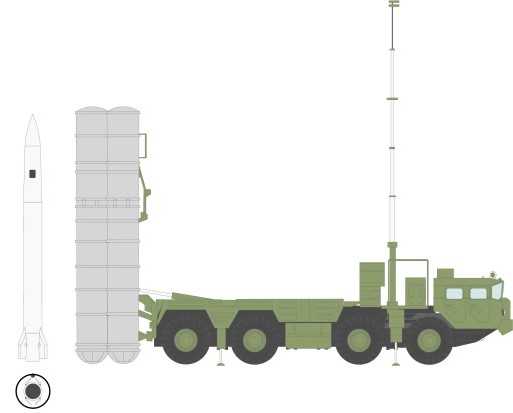

У систем С-300ПМ и С-300СМ разные шасси. Для более поздней модификации разработана мобильная пусковая установка высокой проходимости (ПУ 5П85СМ) на базе МАЗ-543М. Качающаяся часть для четырех контейнеров (ТПК) в вертикальном положении упирает их заднюю часть в грунт, после чего производится пуск ракеты.
В машине смонтирована также различная аппаратура: предстартовой подготовки, управления приводами, электросхемы питания стартовых систем ракет с волноводным интерфейсом и многое другое. Связь с кабиной, из которой производится управление, построена на кодированном радиоканале.
Источником электроснабжения всех подсистем служит автономное устройство 5С18М, энергия вырабатывается газотурбинным агрегатом. В случае выхода его из строя запитать ПУ можно от любой другой пусковой установки, для этого предусмотрена резервная кабельная связь длиной в 60 м на разматываемой катушке.
В водительской кабине есть инфракрасная система ночного видения для вождения машины в ночное время с выключенными фарами. Места управляющего стрельбой персонала комфортны, созданы условия для длительных дежурств на боевых позициях.
Пробные пробеги транспортных средств показали, что ракетный комплекс С-300 может перемещаться на большие расстояния в разных климатических зонах без ущерба для боеспособности.
«Глаза» комплекса
РЛС 30Н6Е многофункциональна, что означает, что помимо антенн на одном с ними шасси присутствует и аппаратный контейнер. Излучатели выполнены по принципу фазированных решеток, управление лучом цифровое. Пост для увеличения дальности обнаружения цели и понижения минимального горизонта видимости может подниматься на специальной вышке. Особенно это важно, когда разворачивать систему ПВО необходимо в горах или среди леса. Надежность обнаружения цели гарантируется встроенным каналом получения информации об оперативной воздушной обстановке. Для поиска целей, следующих на больших и средних высотах, применяется локатор 64Н6Е. Низколетящие объекты фиксирует 76Н6, защищенный от искажений, вызванных отраженными сигналами. И, наконец, многофункциональный радиолокатор 30Н6Е ищет и подсвечивает цели во всем диапазоне, наводя на них ракеты.
Экспортные возможности
Мало какой военно-технический образец пользуется такой популярностью в иностранной прессе, как ракетный комплекс С-300. Фото этой системы публикуется часто. Она упоминается в связи с событиями то в Сирии, то в Иране. Руководство этих и многих других стран высказало намерение приобрести российские оборонные системы, чтобы обеспечить безопасность своего воздушного пространства. Мотивация вполне ясна, пример некоторых государств, не позаботившихся своевременно о модернизации своих ПВО и ставших жертвами авианалетов, служит серьезным стимулом. Надежным прикрытием от нежелательных полетов может стать комплекс С-300, фото которого стало своеобразным «пугалом» для летчиков ВВС тех стран, которые привыкли бомбить суверенные державы безнаказанно.
Рассуждать о том, насколько хорош этот комплекс, в настоящее время можно главным образом умозрительно. Проверять на практике его боевые возможности пока что охотников не нашлось.
