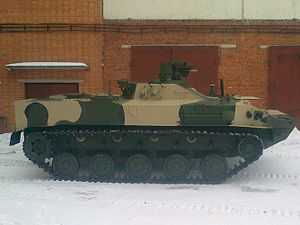

Разведывательная химическая машина РХМ-5 («Повозка Д-1») » Военное обозрение
Машина химической разведки, предназначенная для ВДВ, была создана специалистами ООО «Волгоградская машиностроительная компания ВГТЗ» еще в 2002 году. Предприятие, которое специализируется на разработке и производстве боевых машин десанта, создало РХМ-5 «Повозка Д-1» («объект 958» с пятью односкатными катками на борт) на базе БМД-3 («объект 950»). Фотографии опытного образца данной машины можно было встретить на страницах тематических военных изданий. Создание такой машины именно на базе БМД-3 было логически правильным решением, так как войска нуждались в технике на унифицированном шасси. Масса новой машины и ее ходовые характеристики остались теми же, что и у базовой БМД-3. Производство РХМ-5 было начато на базе ЗАО «Завод Тула» в 2009 году. На тот момент времени новинка отечественной оборонки выгодно отличалась наличием дистанционно управляемой 7,62-мм пулеметной установки, которую можно было отнести к «революционным» для российской боевой техники решениям.Несмотря на то, что выпуск РХМ-5 «Повозка Д-1» был начат в 2009 году, данная боевая машина была нечастым гостем больших военных выставок. Одной из первых публичных демонстраций машины стал военно-технический форум «Армия-2015», который прошел в Подмосковье в июне текущего года. При этом данный экземпляр российской бронетехники несколько «потерялся» на фоне других более раскрученных экспонатов военно-технического форума. Хотя, по мнению многих российских военных экспертов, «Повозка Д-1» — это по-настоящему уникальная боевая машина, ничего похожего не существует больше ни в одной армии мира.
По информации сайта производителя, РХМ-5 «Повозка Д-1» предназначена для осуществления радиационной, химической и неспецифической биологической разведки, а также обеспечения передачи данных разведки в автоматизированную систему управления войсками в случае применения противником оружия массового поражения в сложных метеорологических и топографических условиях, а также в ночных условиях. Машина в состоянии успешно преодолевать искусственные и водные преграды. Применение разведывательной химической машины позволяет в реальном масштабе времени получать разведывательную информацию о радиационной/химической/биологической и метеорологической обстановке с ее отображением на карте в машине разведки, а также в пункте приема информации. Благодаря РХМ-5, командование получает возможность осуществлять контроль за выполнением задач подчиненными расчетами и оперативно уточнять задачи в зависимости от изменяющейся обстановки. Десантники из состава расчета машины при ведении наблюдения в районе расположения своих частей в состоянии контролировать химическую обстановку в радиусе до 6 километров и своевременно оповестить войска о применении химоружия.
В отделении управления, расположенном по оси боевой машины, находится место механика-водителя, в среднем отделении (в неподвижной рубке) располагаются места старшего химика (слева) и командира машины (справа и чуть позади). Многогранная сварная бронированная рубка с плоской крышей приварена к корпусу и возвышается над его крышей на 340-350 мм. В рубке имеются выходные и заборные отверстия, предназначенные для взятия аэрозольных и воздушных проб из атмосферы. Они связаны через трубки и электровоздушные клапаны с приборами радиационной, химической и биологической разведки, которые собраны в специальной стойке приборной секции, находящейся за сидениями боевого расчета РХМ-5.
В сварной бронерубке также размещены комплекты отбора проб и знаков ограждения, емкости для хранения питьевой воды, в правой бортовой нише установлена ФВУ (фильтровентиляционная установка). На борту РХМ-5 «Повозка Д-1» есть система специальной защиты при ядерном взрыве, которая обеспечивает автоматическую герметизацию корпуса и отключение основных цепей питания и силовой установки на время прохождения ударной волны взрыва. С учетом возможной работы в условиях радиоактивного заражения местности на полу отделения управления РХМ-5 и среднего отделения под ногами членов расчета находятся защитные стальные противорадиационные экраны толщиной 10 мм. При движении по зараженной местности герметизация обитаемых отделений машины сохраняется. При этом моторно-трансмиссионное отделение остается открытым, двигатель работает, и боевая машина может броском попытаться преодолеть зараженный участок местности. В отделении управления с правой стороны от механика-водителя хранятся баллоны танкового дегазационного комплекта, которые предназначены для частичной дегазации шасси боевой машины. Помимо штатной радиостанции, как и на базовой машине, РХМ-5 «Повозка Д-1» оборудована дополнительным радиоприемником, находящимся в рубке. Имеющаяся система подогрева воздуха в состоянии облегчить работу боевого расчета в холодное время года.
Благодаря имеющемуся на борту оборудованию, РХМ-5 обеспечивает экипажу высокую защищенность от последствий использования противником оружия массового поражения. Так как данная машина изначально создавалась для ВДВ, она приспособлена к десантированию с военно-транспортных самолетов с использованием многокупольных и реактивных парашютных систем. Возможно десантирование с находящимся внутри боевой машины экипажем. РХМ-5 оснащена современными средствами ведения РХБ-разведки, включая газосигнализаторы и измерители мощности дозы (ИМД), а также спутниковой системой навигации ГЛОНАСС, которая значительно облегчает процесс ориентирования экипажа на местности в сложных топографических условиях. Помимо этого, на борту машины имеются современные средства обработки и передачи данных, установки запуска сигналов химической тревоги и радиостанции.
Для самообороны на вращающейся командирской башенке на крыше рубки установлена пулеметная установка калибра 7,62-мм с дистанционным управлением и внешним питанием. Курсовые установки с машины были убраны, но сохранились амбразуры в правом борту и кормовом десантном люке корпуса. По бортам рубки были смонтированы 6 дымовых гранатометов «Туча».
Успешные испытания первых трех серийных образцов РХМ-5 Воздушно-десантные войска завершили в марте 2012 года. По словам представителей ВДВ, первые три серийных машины, поступивших на вооружение Воздушно-десантных войск России, успешно прошли контрольные испытания, которые проводились на учебном полигоне 106-й гвардейской воздушно-десантной дивизии в городе Тула. Две из прошедших испытания боевых машин были затем направлены в Псков для оснащения подразделений РХБЗ из состава 76-й гвардейской десантно-штурмовой дивизии. Той же весной они приняли участие в полевых выходах подразделений и сборе специалистов РХБЗ ВДВ. Еще одна боевая машина РХМ-5 была оставлена в составе штатного подразделения РХБЗ Тульского воздушно-десантного соединения.
«Проведенные испытания стали наглядным подтверждением высоких характеристик и возможностей новых боевых машин химической разведки. В ходе апробации техники специалисты службы радиационной, химической и биологической защиты ВДВ совместно с представителями предприятия-изготовителя освоили установленное на машинах новое оборудование в полном объеме, в том числе современные средства, предназначенные для определения уровня зараженности объектов, устройства для автоматической передачи данных о результатах проведенной разведки, оборудование спутниковой навигационной системы ГЛОНАСС», — отметили представители Воздушно-десантных войск. Всего в ВДВ России поступило не менее шести РХМ-5 «Повозка Д-1». В настоящее время они состоят на вооружении подразделений РХБЗ 106-й воздушно-десантной и 76-й десантно-штурмовой дивизий.
Тактико-технические характеристики РХМ-5:
Габаритные размеры: длина — 6000 мм, ширина — 3114 мм, клиренс максимальный — 530 мм, минимальный — 130 мм.
Силовая установка — дизельный двигатель жидкостного охлаждения 2В-06-2, мощностью 455 л.с.
Запас хода — 500 км.
Максимальная скорость по шоссе — 70 км/ч, на плаву — не менее 10 км/ч.
Расчет — 3 человека.
Средства связи — две радиостанции Р-173.
Вооружение — 7,62-мм пулемет ПКТ (боезапас 1440 патронов).
Авиадесантирование — самолеты Ил-76 и Ан-124, вертолет Ми-26 на внешней подвеске.
Источники информации:
http://vmk.tplants.com/ru/products/rhm5
http://vestnik-rm.ru/news-4-13207.htm
http://ria.ru/defense_safety/20120312/592391982.html
http://armyman.info/bronetehnika/bronemashiny/28118-boevye-mashiny-na-baze-bdm-3-chast-3-rakushka-i-dr.html
http://www.militaryparitet.com/teletype/data/ic_teletype/13395
topwar.ru
Разведывательная химическая машина РХМ-5 «Повозка Д-1»
Машина химической разведки, предназначенная для ВДВ, была создана специалистами ООО «Волгоградская машиностроительная компания ВГТЗ» еще в 2002 году. Предприятие, которое специализируется на разработке и производстве боевых машин десанта, создало РХМ-5 «Повозка Д-1» («объект 958» с пятью односкатными катками на борт) на базе БМД-3 («объект 950»). Фотографии опытного образца данной машины можно было встретить на страницах тематических военных изданий.
Создание такой машины именно на базе БМД-3 было логически правильным решением, так как войска нуждались в технике на унифицированном шасси. Масса новой машины и ее ходовые характеристики остались теми же, что и у базовой БМД-3. Производство РХМ-5 было начато на базе ЗАО «Завод Тула» в 2009 году. На тот момент времени новинка отечественной оборонки выгодно отличалась наличием дистанционно управляемой 7,62-мм пулеметной установки, которую можно было отнести к «революционным» для российской боевой техники решениям.
Несмотря на то, что выпуск РХМ-5 «Повозка Д-1» был начат в 2009 году, данная боевая машина была нечастым гостем больших военных выставок. Одной из первых публичных демонстраций машины стал военно-технический форум «Армия-2015», который прошел в Подмосковье в июне текущего года. При этом данный экземпляр российской бронетехники несколько «потерялся» на фоне других более раскрученных экспонатов военно-технического форума. Хотя, по мнению многих российских военных экспертов, «Повозка Д-1» — это по-настоящему уникальная боевая машина, ничего похожего не существует больше ни в одной армии мира.
По информации сайта производителя, РХМ-5 «Повозка Д-1» предназначена для осуществления радиационной, химической и неспецифической биологической разведки, а также обеспечения передачи данных разведки в автоматизированную систему управления войсками в случае применения противником оружия массового поражения в сложных метеорологических и топографических условиях, а также в ночных условиях. Машина в состоянии успешно преодолевать искусственные и водные преграды.
Применение разведывательной химической машины позволяет в реальном масштабе времени получать разведывательную информацию о радиационной/химической/биологической и метеорологической обстановке с ее отображением на карте в машине разведки, а также в пункте приема информации. Благодаря РХМ-5, командование получает возможность осуществлять контроль за выполнением задач подчиненными расчетами и оперативно уточнять задачи в зависимости от изменяющейся обстановки.
Десантники из состава расчета машины при ведении наблюдения в районе расположения своих частей в состоянии контролировать химическую обстановку в радиусе до 6 километров и своевременно оповестить войска о применении химоружия.
В отделении управления, расположенном по оси боевой машины, находится место механика-водителя, в среднем отделении (в неподвижной рубке) располагаются места старшего химика (слева) и командира машины (справа и чуть позади). Многогранная сварная бронированная рубка с плоской крышей приварена к корпусу и возвышается над его крышей на 340-350 мм.
В рубке имеются выходные и заборные отверстия, предназначенные для взятия аэрозольных и воздушных проб из атмосферы. Они связаны через трубки и электровоздушные клапаны с приборами радиационной, химической и биологической разведки, которые собраны в специальной стойке приборной секции, находящейся за сидениями боевого расчета РХМ-5.
В сварной бронерубке также размещены комплекты отбора проб и знаков ограждения, емкости для хранения питьевой воды, в правой бортовой нише установлена ФВУ (фильтровентиляционная установка). На борту РХМ-5 «Повозка Д-1» есть система специальной защиты при ядерном взрыве, которая обеспечивает автоматическую герметизацию корпуса и отключение основных цепей питания и силовой установки на время прохождения ударной волны взрыва.
С учетом возможной работы в условиях радиоактивного заражения местности на полу отделения управления РХМ-5 и среднего отделения под ногами членов расчета находятся защитные стальные противорадиационные экраны толщиной 10 мм. При движении по зараженной местности герметизация обитаемых отделений машины сохраняется. При этом моторно-трансмиссионное отделение остается открытым, двигатель работает, и боевая машина может броском попытаться преодолеть зараженный участок местности.
В отделении управления с правой стороны от механика-водителя хранятся баллоны танкового дегазационного комплекта, которые предназначены для частичной дегазации шасси боевой машины. Помимо штатной радиостанции, как и на базовой машине, РХМ-5 «Повозка Д-1» оборудована дополнительным радиоприемником, находящимся в рубке. Имеющаяся система подогрева воздуха в состоянии облегчить работу боевого расчета в холодное время года.
Благодаря имеющемуся на борту оборудованию, РХМ-5 обеспечивает экипажу высокую защищенность от последствий использования противником оружия массового поражения. Так как данная машина изначально создавалась для ВДВ, она приспособлена к десантированию с военно-транспортных самолетов с использованием многокупольных и реактивных парашютных систем. Возможно десантирование с находящимся внутри боевой машины экипажем.
РХМ-5 оснащена современными средствами ведения РХБ-разведки, включая газосигнализаторы и измерители мощности дозы (ИМД), а также спутниковой системой навигации ГЛОНАСС, которая значительно облегчает процесс ориентирования экипажа на местности в сложных топографических условиях. Помимо этого, на борту машины имеются современные средства обработки и передачи данных, установки запуска сигналов химической тревоги и радиостанции.
Для самообороны на вращающейся командирской башенке на крыше рубки установлена пулеметная установка калибра 7,62-мм с дистанционным управлением и внешним питанием. Курсовые установки с машины были убраны, но сохранились амбразуры в правом борту и кормовом десантном люке корпуса. По бортам рубки были смонтированы 6 дымовых гранатометов «Туча».
Успешные испытания первых трех серийных образцов РХМ-5 Воздушно-десантные войска завершили в марте 2012 года. По словам представителей ВДВ, первые три серийных машины, поступивших на вооружение Воздушно-десантных войск России, успешно прошли контрольные испытания, которые проводились на учебном полигоне 106-й гвардейской воздушно-десантной дивизии в городе Тула.
Две из прошедших испытания боевых машин были затем направлены в Псков для оснащения подразделений РХБЗ из состава 76-й гвардейской десантно-штурмовой дивизии. Той же весной они приняли участие в полевых выходах подразделений и сборе специалистов РХБЗ ВДВ. Еще одна боевая машина РХМ-5 была оставлена в составе штатного подразделения РХБЗ Тульского воздушно-десантного соединения.
«Проведенные испытания стали наглядным подтверждением высоких характеристик и возможностей новых боевых машин химической разведки. В ходе апробации техники специалисты службы радиационной, химической и биологической защиты ВДВ совместно с представителями предприятия-изготовителя освоили установленное на машинах новое оборудование в полном объеме, в том числе современные средства, предназначенные для определения уровня зараженности объектов, устройства для автоматической передачи данных о результатах проведенной разведки, оборудование спутниковой навигационной системы ГЛОНАСС», — отметили представители Воздушно-десантных войск.
Всего в ВДВ России поступило не менее шести РХМ-5 «Повозка Д-1». В настоящее время они состоят на вооружении подразделений РХБЗ 106-й воздушно-десантной и 76-й десантно-штурмовой дивизий.
Тактико-технические характеристики РХМ-5:
— Габаритные размеры:
длина — 6000 мм,
ширина — 3114 мм,
клиренс максимальный — 530 мм, минимальный — 130 мм.
— Боевая масса — 13,2 тонны.
— Силовая установка — дизельный двигатель жидкостного охлаждения 2В-06-2, мощностью 455 л.с.
— Запас хода — 500 км.
— Максимальная скорость по шоссе — 70 км/ч, на плаву — не менее 10 км/ч.
— Расчет — 3 человека.
— Средства связи — две радиостанции Р-173.
— Вооружение — 7,62-мм пулемет ПКТ (боезапас 1440 патронов).
— Авиадесантирование — самолеты Ил-76 и Ан-124, вертолет Ми-26 на внешней подвеске.
/Юферев Сергей, topwar.ru/
army-news.ru
НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН
27.11.2015
ФОТОРЕПОРТАЖ: РАЗВЕДЫВАТЕЛЬНАЯ ХИМИЧЕСКАЯ МАШИНА РХМ-5М НА ФОРУМЕ АРМИЯ-2015
На Международном военно-техническом форуме Армия-2015 в экспозиции ВДВ была продемонстрирована разведывательная химическая машина РХМ-5М.
Машина РХМ-5 приспособлена к десантированию с самолетов военно-транспортной авиации с экипажем внутри и предназначена для ведения радиационной, химической и неспецифической биологической разведки в боевых порядках подразделений ВДВ.
На разведывательной машине установлены новейшие средства определения уровня зараженности различных объектов и устройство автоматической передачи данных о результатах разведки. Оборудование, интегрированное со спутниковой навигационной системой ГЛОНАСС, существенно облегчает ориентирование на местности в сложных условиях.
РХМ-5 обеспечивает достаточно высокую защищенность экипажа от последствий применения оружия массового поражения.
Первые три серийные машины радиационной, химической, биологической (РХБ) разведки РХМ-5, поступившие на оснащение Воздушно-десантных войск (ВДВ), в начале 2012 года успешно прошли контрольные испытания на учебном полигоне 106 гвардейской воздушно-десантной дивизии (г. Тула).
В настоящее время для подразделений радиационной химической и биологической защиты (РХБЗ) Воздушно-десантных войск испытывается новая боевая машина РХМ-5М, оснащенная специальным новационным оборудованием для обнаружения радиационного, токсического и биологического заражения окружающей среды.
ВТС «БАСТИОН», 27.11.2015
РАЗВЕДЫВАТЕЛЬНАЯ ХИМИЧЕСКАЯ МАШИНА РХМ-5М НА ФОРУМЕ АРМИЯ-2015
МЕЖДУНАРОДНЫЙ ВОЕННО-ТЕХНИЧЕСКИЙ ФОРУМ АРМИЯ-2015
27.11.2015
Для подразделений радиационной химической и биологической защиты (РХБЗ) Воздушно-десантных войск испытывается новая боевая машина РХМ-5М, оснащенная специальным новационным оборудованием для обнаружения радиационного, токсического и биологического заражения окружающей среды.
РХМ-5М наряду с возможностью дистанционного определения уровня зараженности различных объектов и противодействия системам наведения высокоточного оружия будет обладать специальными средствами и системами для оперативного обнаружения биологических угроз.
Новая машина предназначена для ведения РХБ разведки в боевых порядках подразделений ВДВ и может передавать все полученные данные о радиационной, химической и неспецифической биологической обстановке в автоматическом режиме.
Нынешние испытания РХМ-5М проводятся с целью выяснить возможность десантировать её на специальных многокупольных системах с экипажем на борту.
Управление пресс-службы и информации Министерства обороны Российской Федераци
07.11.2017
В Рязани в одной из воинских частей Тульского соединения Воздушно-десантных войск (ВДВ) приступили к изучению новой машины для подразделений радиационной, химической и биологической (РХБ) защиты РХМ-5М.
Данный образец, принятый уже на вооружение, создан на унифицированном базовом шасси БТР-МДМ «Ракушка» и позволяет вести РХБ разведку местности в боевых порядках ВДВ.
Экипаж машины, состоящий из четырех человек, способен дистанционно обнаружить наличие отравляющих веществ в воздухе на маршрутах движения войск и в районах их сосредоточения с последующей передачей данных в автоматизированную систему управления войсками.
Новый образец оснащен современным автоматическим метеокомплектом, способным определить скорость ветра, его направление, температуру воздуха и почвы, атмосферное давление, степень вертикальной устойчивости воздуха в реальном времени с последующим выводом данных на автоматизированное рабочее место командира машины.
Серийное производство РХМ-5М и поставка в войска спланирована на 2018 год.
Кроме того, в течении текущего года на вооружение подразделений РХБ защиты уже поступили 12 единиц РХМ-6 и шесть авторазливочных станций АРС-14КМ.
Департамент информации и массовых коммуникаций Министерства обороны Российской Федерации
11.11.2017
В 2017 году принята на вооружение машина радиационной химической и биологической разведки для подразделений РХБ защиты Воздушно-десантных войск (РХМ-5М). Экипаж машины состоит из четырех человек.
В настоящее время первый образец РХМ-5М поступил на подконтрольную эксплуатацию в Тульское соединение ВДВ.
Серийное производство РХМ-5М и поставка в войска спланированы с начала 2018 года.
Данный образец создан на унифицированном базовом шасси
БТР–МДМ «Ракушка», который позволяет вести радиационную химическую и биологическую разведку местности в боевых порядках ВДВ.
Департамент информации и массовых коммуникаций Министерства обороны Российской Федерации
13.12.2017
ВДВ РФ приняли на вооружение разведывательные химические машины, созданные в рамках опытно-конструкторской работы (ОКР) «Повозка-2″. Об этом, как передает «РИА Новости», сообщил командующий войсками Андрей Сердюков.
«В 2017 году принята на вооружение разведывательная химическая машина (РХМ-5М), разработанная в рамках опытно-конструкторской работы «Повозка-2″, – сказал А.Сердюков в ходе сбора руководящего состава ВДВ, который проводится в период с 11 по 15 декабря на базе Рязанского парашютно-десантного полка под его руководством.
Рассказывая о перспективных разработках ВДВ, командующий отметил работу над новыми средствами ПВО по ОКР «Барнаул-Т». По его словам, уже приняты «на снабжение» десантируемый модуль планирования, который может одновременно сопровождать до 100 воздушных объектов, и десантируемый модуль разведки и управления, способный обнаруживать цели на расстоянии до 40 км, отмечает агентство.
Кроме того, завершились государственные испытания учебно-тренировочного комплекса для подготовки к работе с парашютной системой «Арбалет», пользоваться которой одновременно могут до 10 военнослужащих.
«В рамках совершенствования системы управления ВДВ и расширения возможностей автоматизированного управления войсками проводится ОКР «Кассиопея-Д». В результате появится базовый комплекс средств связи и автоматизированного управления, который будет устанавливаться на базовом бронированном гусеничном шасси БМД-4М, БТР-МДМ», – цитирует «РИА Новости» А.Сердюкова.
ЦАМТО
ВОЗДУШНО-ДЕСАНТНЫЕ ВОЙСКА (ВДВ)
РАЗВЕДЫВАТЕЛЬНАЯ ХИМИЧЕСКАЯ МАШИНА РХМ-5
РХМ-5 «Повозка Д-1» — это разведывательная химическая машина предназначена для ведения радиационной, химической и неспецифической биологической разведки, обеспечения передачи данных разведки в автоматизированную систему управления войсками. Применение РХМ-5 позволяет получать в реальном масштабе времени разведывательную информацию о РХБ и метеорологической обстановке с отображением её на карте в машине разведки и пункте приёма информации, контролировать выполнение задач подчиненными расчётами и оперативно их уточнять в зависимости от складывающейся обстановки, при ведении наблюдения в районе расположения войск контролировать химическую обстановку в радиусе до 6 км и своевременно осуществлять оповещение о применении химического оружия.
РХМ-5 обеспечивает высокую защищенность экипажа от последствий применения противником оружия массового поражения. Модификация для ВДВ приспособлена к десантированию из самолетов с использованием реактивных и многокупольных парашютных систем. Десантирование может производиться с членами экипажа внутри машины.
РХМ-5 производится ОАО «Завод Тула» на базе гусеничной БМД-3, производимой ООО «ВМК «ВгТЗ». Машина оснащена современными средствами РХБ-разведки, включая приборы ИМД и газосигнализаторы, а также системой спутниковой навигации ГЛОНАСС, что существенно облегчает ориентирование на местности в сложных топографических условиях.
РХМ-5 вооружена пулеметной установкой калибра 7,62 миллиметра, расположенной на крыше рубки. Для создания дымовых завес машина оборудована шестью дымовыми гранатометами «Туча».
ХАРАКТЕРИСТИКИ
Боевая масса, т 13,2
Основные размеры, мм:
Длина 6000
Ширина 3114
Клиренс:
максимальный 530
минимальный 130
Двигатель: шестицилиндровый четырёхтактный оппозитный непосредственного впрыска топлива дизель с наддувом, жидкостного охлаждения 2В-06-2
Мощность, кВт (л.с.) 335(455)
Скорости движения, км /ч:
Максимальная скорость:
по шоссе, не менее 70
на плаву, не менее 10
Запас хода, км 500
Расчет, чел. 3
ВООРУЖЕНИЕ:
Пулемет 7,62-мм ПКТ
Боекомплект, патронов 1440
Средства связи:
Радиостанция Р-173
Количество 2
Авиадесантирование:
самолеты, тип ИЛ-76(М, МД), АН-124
вертолет, тип МИ-26 (на внешней подвеске)
Источники: vmk.tplants.com
РАЗВЕДЫВАТЕЛЬНАЯ ХИМИЧЕСКАЯ МАШИНА РХМ-5М НА ФОРУМЕ АРМИЯ-2015
ВОЛГОГРАДСКАЯ МАШИНОСТРОИТЕЛЬНАЯ КОМПАНИЯ ВГТЗ
nevskii-bastion.ru
РХМ-5 — Википедия
Материал из Википедии — свободной энциклопедии
| РХМ-5 | |||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||
| РХМ-5 | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Боевая масса, т | 12,9..13,2 | ||||||||||||||||||||||||||||||||||
| Экипаж, чел. | 3 | ||||||||||||||||||||||||||||||||||
| История | |||||||||||||||||||||||||||||||||||
| Производитель | |||||||||||||||||||||||||||||||||||
| Годы производства | с 2009 | ||||||||||||||||||||||||||||||||||
| Годы эксплуатации | с 2012 | ||||||||||||||||||||||||||||||||||
| Количество выпущенных, шт. | 6 (2012) | ||||||||||||||||||||||||||||||||||
| Основные операторы | |||||||||||||||||||||||||||||||||||
| Размеры | |||||||||||||||||||||||||||||||||||
| Длина корпуса, мм | 6000 | ||||||||||||||||||||||||||||||||||
| Ширина, мм | 3114 | ||||||||||||||||||||||||||||||||||
| База, мм | 3200 | ||||||||||||||||||||||||||||||||||
| Колея, мм | 2744 | ||||||||||||||||||||||||||||||||||
| Клиренс, мм | 130..530 | ||||||||||||||||||||||||||||||||||
| Бронирование | |||||||||||||||||||||||||||||||||||
| Тип брони | противопульная | ||||||||||||||||||||||||||||||||||
| Вооружение | |||||||||||||||||||||||||||||||||||
| Пулемёты | 1 × 7,62-мм ПКТМ | ||||||||||||||||||||||||||||||||||
| Подвижность | |||||||||||||||||||||||||||||||||||
| Тип двигателя | 2В-06-2
| ||||||||||||||||||||||||||||||||||
| Мощность двигателя, л. с. | 450 | ||||||||||||||||||||||||||||||||||
| Скорость по шоссе, км/ч | 70..71 | ||||||||||||||||||||||||||||||||||
| Скорость по пересечённой местности, км/ч | 10 на плаву | ||||||||||||||||||||||||||||||||||
| Запас хода по шоссе, км | 500 | ||||||||||||||||||||||||||||||||||
| Запас хода по пересечённой местности, км | 275..330 | ||||||||||||||||||||||||||||||||||
| Удельная мощность, л. с./т | 34 | ||||||||||||||||||||||||||||||||||
| Тип подвески | независимая, индивидуальная пневматическая | ||||||||||||||||||||||||||||||||||
| Удельное давление на грунт, кг/см² | 0,32..0,48 | ||||||||||||||||||||||||||||||||||
| Преодолеваемый подъём, град. | 35 | ||||||||||||||||||||||||||||||||||
| Преодолеваемая стенка, м | 0,8 | ||||||||||||||||||||||||||||||||||
| Преодолеваемый ров, м | 1,5 | ||||||||||||||||||||||||||||||||||
| Преодолеваемый брод, м | плавает | ||||||||||||||||||||||||||||||||||
| РХМ-5 на Викискладе | |||||||||||||||||||||||||||||||||||
РХМ-5 — российская разведывательная химическая машина для ВДВ. Создана на базе БМД-3. Разработана и выпускается ОАО «Завод Тула». Принята на вооружение российских ВДВ в 2012 году.[1]
Сфера применения
Предназначена для ведения радиационной, химической и неспецифической биологической разведки, обеспечения передачи данных разведки в автоматизированную систему управления войсками.
Применение РХМ-5 позволяет:
- получать в реальном масштабе времени разведывательную информацию о РХБ и метеорологической обстановке с отображением её на карте в машине разведки и пункте приёма информации;
- контролировать выполнение задач подчиненными расчётами и оперативно их уточнять в зависимости от складывающейся обстановки;
- при ведении наблюдения в районе расположения войск контролировать химическую обстановку в радиусе до 6 км и своевременно осуществлять оповещение о применении химического оружия.
Оборудование
Примечания
Ссылки
wikipedia.green
5 — это… Что такое РХМ-5?
| РХМ-5 | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Боевая масса, т | 12,9..13,2 | ||||||||||||||||||||||||||||||||||||
| Экипаж, чел. | 3 | ||||||||||||||||||||||||||||||||||||
| История | |||||||||||||||||||||||||||||||||||||
| Производитель | |||||||||||||||||||||||||||||||||||||
| Годы производства | с 2009 | ||||||||||||||||||||||||||||||||||||
| Годы эксплуатации | с 2012 | ||||||||||||||||||||||||||||||||||||
| Количество выпущенных, шт. | 6 (2012) | ||||||||||||||||||||||||||||||||||||
| Основные операторы | |||||||||||||||||||||||||||||||||||||
| Размеры | |||||||||||||||||||||||||||||||||||||
| Длина корпуса, мм | 6000 | ||||||||||||||||||||||||||||||||||||
| Ширина корпуса, мм | 3114 | ||||||||||||||||||||||||||||||||||||
| База, мм | 3200 | ||||||||||||||||||||||||||||||||||||
| Колея, мм | 2744 | ||||||||||||||||||||||||||||||||||||
| Клиренс, мм | 130..530 | ||||||||||||||||||||||||||||||||||||
| Бронирование | |||||||||||||||||||||||||||||||||||||
| Тип брони | противопульная | ||||||||||||||||||||||||||||||||||||
| Вооружение | |||||||||||||||||||||||||||||||||||||
| Пулемёты | 1 х 7,62-мм ПКТ | ||||||||||||||||||||||||||||||||||||
| Подвижность | |||||||||||||||||||||||||||||||||||||
| Тип двигателя |
| ||||||||||||||||||||||||||||||||||||
| Мощность двигателя, л. с. | 450 | ||||||||||||||||||||||||||||||||||||
| Скорость по шоссе, км/ч | 70..71 | ||||||||||||||||||||||||||||||||||||
| Скорость по пересечённой местности, км/ч | 10 на плаву | ||||||||||||||||||||||||||||||||||||
| Запас хода по шоссе, км | 500 | ||||||||||||||||||||||||||||||||||||
| Запас хода по пересечённой местности, км | 275..330 | ||||||||||||||||||||||||||||||||||||
| Удельная мощность, л. с./т | 34 | ||||||||||||||||||||||||||||||||||||
| Тип подвески | независимая, индивидуальная пневматическая | ||||||||||||||||||||||||||||||||||||
| Удельное давление на грунт, кг/см² | 0,32..0,48 | ||||||||||||||||||||||||||||||||||||
| Преодолеваемый подъём, град. | 35 | ||||||||||||||||||||||||||||||||||||
| Преодолеваемая стенка, м | 0,8 | ||||||||||||||||||||||||||||||||||||
| Преодолеваемый ров, м | 1,5 | ||||||||||||||||||||||||||||||||||||
| Преодолеваемый брод, м | плавает | ||||||||||||||||||||||||||||||||||||
| Дополнительно | |||||||||||||||||||||||||||||||||||||
| Изображения на Викискладе? | РХМ-5 | ||||||||||||||||||||||||||||||||||||
РХМ-5 — российская разведывательная химическая машина для ВДВ. Создана на базе БМД-3. Разработана и выпускается ОАО «Завод Тула».
Сфера применения
Предназначена для ведения радиационной, химической и неспецифической биологической разведки, обеспечения передачи данных разведки в автоматизированную систему управления войсками.
Применение РХМ-5 позволяет:
- получать в реальном масштабе времени разведывательную информацию о РХБ и метеорологической обстановке с отображением её на карте в машине разведки и пункте приёма информации;
- контролировать выполнение задач подчиненными расчётами и оперативно их уточнять в зависимости от складывающейся обстановки;
- при ведении наблюдения в районе расположения войск контролировать химическую обстановку в радиусе до 6 км и своевременно осуществлять оповещение о применении химического оружия.
Оборудование
- Измеритель ИМД-2НМ
- Измеритель ИМД-23
- Газосигнализатор ГСА-14
- Комплект приборов КПХР-3
- Сигнализатор АСП-13
- Система информационно-навигационная 14Ц834
- Система навигации СН-РХР
- Аппаратура Т-236-В
- Радиостанции Р-163-50У, Р-163-УП
- Комплект отбора проб КОП-1
- Комплект метеорологический АМК
- Приборы специальной обработки АПСО
Ссылки
dic.academic.ru
главное о новой спецмашине российской армии
На сегодняшний день в российских ВДВ на вооружении войск РХБЗ стоит разведывательная химическая машина РХМ-5, принятая на вооружение всего пять лет назад. И та и другая машина предназначена для ведения радиационной, химической и биологической разведки местности, находясь в боевых порядках парашютно-десантных, десантно-штурмовых или разведывательно-десантных подразделений.
Судя по всему, специальное оборудование РХМ-5М по составу мало чем отличается от оборудования РХМ-5. Оно позволяет экипажу машины дистанционно обнаруживать наличие отравляющих веществ в воздухе, вести радиационную, химическую и биологическую разведку с последующим нанесением обстановки на электронную карту местности и передавать данные специальной разведки в вышестоящие органы управления в автоматизированной системе управления войсками. Так в чем же основные различия двух РХМ, принятых на вооружение войск РХБЗ ВДВ с промежутком всего пять лет?
Главное отличие – это база. РХМ-5М для ВДВ создана на унифицированном базовом шасси БТР–МДМ «Ракушка-М», прежняя машина – РХМ-5 – была на базе боевой машины десанта БМД-3. Сложная экономическая ситуация, сложившаяся в 1990-х годах в российском оборонно-промышленном комплексе и на Волгоградском тракторном заводе (ВГТЗ) в частности, не позволила развернуть крупносерийное производство боевой машины десанта БМД-3, принятой на вооружение в 1990 году. В 1998 году серийное производство БМД-3 прекратилось вовсе.
Таким образом, поддерживать боеготовность машины, основная часть узлов и агрегатов которой больше не производится, стало проблематичным. К тому же, еще в ходе создания БМД-3 и машин на ее базе, таких как БТР-МД «Ракушка», был выявлен серьезный недостаток – недостаточная надежность силовой установки, а именно дизеля 2В-06-02. Кроме того, заводы изготовители шасси – ВГТЗ и силовой установки – ЧТЗ никак не могли организовать их крупносерийное производство.
В начале 2000-х в инициативном порядке под руководством главного конструктора курганского Специального конструкторского бюро машиностроения (СКБМ) Александра Никонова силами конструкторских коллективов СКБМ и ВМК Волгоградского тракторного завода были начаты работы по проработке базы БМД-3. Целью этого проекта конструкторы ставили максимально унифицировать системы, узлы и агрегаты боевых машин БМД-4 и БМП-3, прежде всего по силовой установке, трансмиссии и ходовой части.
Параллельно с разработкой новой боевой машины десанта велась разработка нового десантируемого бронетранспортера на ее базе, который должен был заменить стоявший на вооружении ВДВ БТР-Д.
Конструкторский коллектив курганского СКБМ на базе БМД-4М разработал новый бронетранспортер для ВДВ – БТР-МДМ «Ракушка-М». На БТР-МДМ «Ракушка-М» установлены заимствованные у боевой машины пехоты БМП-3 двигатель и трансмиссия, ходовая часть, водометные движители, водооткачивающие средства, системы управления, электрооборудование, пневмооборудование, приборы наблюдения, средства коллективной защиты, противопожарное оборудование, средства маскировки, оборудование для установки средств десантирования. Еще одной особенностью бронетранспортера БТР-МДМ является наличие на машине современной информационно-управляющей системы шасси.
БТР-МДМ имеет сварной корпус рубочного типа с высокими бортами и плоской крышей, выполненный из листов алюминиевой брони. Внутренний забронированный объем машины позволяет разместить и транспортировать в ней до 15 десантников, включая двух членов экипажа. Для этого в средней части машины по бортам расположены двухместные кресла для десанта, по три с каждого борта. Кроме того, по бортам закреплены кронштейны для размещения носилок с ранеными. Моторно-трансмиссионное отделение находится в кормовой части машины.
Над рабочим местом командира машины на крыше смонтирована командирская башенка с дистанционно управляемой пулеметной установкой с 7,62-мм пулеметом ПКТМ. Прицельный комплекс командира-наводчика обеспечивает наблюдение за местностью и ведение стрельбы из пулемета без выхода из машины.
При массе 13,5 т машина остается авиатранспортабельной и амфибийной. Мощный дизель способен разогнать БТР-МДМ до максимальной скорости по шоссе – 70 км/ч, и, видимо, это не предел.
Глядя, как машина носилась по пересеченной местности на полигоне, некоторые специалисты в шутку обозвали «Ракушку-М» «бешеной улиткой». На плаву машина способна развить скорость до 10 км/ч, а запас хода по шоссе составляет 500 км. Такие высокие динамические характеристики машине обеспечивает безнаддувный многотопливный дизель УТД-29 с эжекторно-вентиляторной системой охлаждения. В едином блоке с двигателем размещена гидромеханическая трансмиссия с гидрообъемной передачей. Кстати, УТД-29 является, наверное, единственным в мире многотопливным двигателем, не имеющим наддува.
Но именно внутренний забронированный объем БТР-МДМ и предопределил универсальность использования этой машины.
Конструкция БТР-МДМ «Ракушка-М» обеспечивает возможность ее комплектации различным сменным оборудованием и использования в качестве базовой машины при разработке семейства образцов вооружения и военной техники ВДВ – командно-штабных, машин связи и управления, медицинских, самоходных противотанковых ракетных комплексов, разведывательных, тылового обеспечения и, естественно, машин специальной разведки, таких как РХМ, артиллерийской разведки, ПУ начальника ПВО, РЭБ и т. д. Как видим «первая ласточка» в виде РХМ-5М уже принята на вооружение. Как сообщили в МО РФ, серийная поставка машин химической и радиационной разведки РХМ-5М в войска начнется в 2018 году.
tvzvezda.ru
Новейшая разведывательная химмашина РХМ-5 или советский «Кашалот»?
Спутниковая система ГЛОНАСС, сложнейшие компьютерные технологии и технические характеристики высочайшего уровня — все это объединила в себе новая разведывательная химическая машина, осваиваемая сейчас тульскими десантниками. Она не тонет, не горит и даже может летать. РХМ-5 — настоящий бункер на гусеницах, обладающий при этом отличной маневренностью и относительно небольшим весом. РХМ-5 с легкостью развивает скорость в несколько десятков километров по пересеченной местности и обеспечивает высокую защиту экипажа от поражающего действия различного оружия, в том числе и оружия массового поражения. Такая разведывательная химмашина для подразделений ВДВ, всегда находящихся на острие атаки или забрасываемых в тыл противника, просто необходима.
«Универсальный разведчик» для Воздушно-десантных войск был разработан и создан в Туле. «Завод Тула» уже давно занимается созданием химмашин для российских вооруженных сил. На предприятии даже создано целое КБ. Долететь, доплыть и доехать РХМ-5 может практически в любую точку или к любому объекту на местности, после чего, уже по прибытии в место назначения, — провести радиационную, биологическую или химическую разведку. При этом экипаж остается внутри машины и наблюдает за обстановкой через визор.
Новая разведывательная химическая машина только начала поступать в российские войска, и сейчас на полигоне Тесницкое под Тулой тестируются несколько образцов. Бойцы 106-й дивизии ВДВ создают для этого любые условия. А значит, «химразведчик на гусеницах» в скором времени займет свое место в ВДВ.
Однако хорошее впечатление от данной машины портит большое количество других сообщений, касающихся РХМ-5. Если верить интернет-порталу gps-club.ru, РХМ-5 проходящая испытания на полигоне под Тулой, на самом деле является РХМ «Кашалот», который был создан в советские годы. Новый химразведчик, как и «Кашалот», создан на основе 6-катковой ходовой части созданного в 70-е годы МТ-ЛБ – многоцелевого транспортера-тягача.
Как известно, машина химической разведки для ВДВ была создана ВгТЗ в 2002 году. В качестве базы использовалась БМД-3. Новый химразведчик имел обозначение РХМ-5 «Повозка Д-1» («объект 958», пять односкатных катков на борт). Изготовили опытный образец, о котором много раз печаталось в журнале «Военный Парад», на рекламных страницах, а также в других периодических изданиях. Создание машины химической разведки на базе БМД-3 было логичным решением, поскольку в войсках должно быть унифицированное шасси. Производство данной машины начато в 2009 году в ОАО «Завод Тула». Кроме того, данная машина имела революционное для российской оборонки решение: 7,62-миллиметровую пулеметную установку, управляемую дистанционно.
На базе БМД-3 кроме РХМ-5 «Повозка Д-1» создавались СПТП 2С25 «Спрут», БТР-МД «Ракушка», БММ-Д, САО 2С31 «Вена» и другие машины. Но базовая БМД-3, как и БМД-4, в крупносерийное производство не пошла. Совершенно забыв об унификации шасси боевых машин для ВДВ, было принято решение создать БМД на базе БМП-3 «Курганмашзавода». Таким образом, была получена совершенно новая машина для ВДВ с обозначением БМД-4 и буквой «М». В итоге курганские конструкторы получили укороченную (5-катковую) БМП-3 имеющую традиционную для боевых машин десанта волгоградского производства кормовую часть. При изготовлении бронекорпуса уменьшенной БМП-3 использовались алюминиевые сплавы. Однако и с данной «гибридной» машиной все обстоит далеко не лучшим образом: в течение 2011 года в ВДВ планировалось поставить по 10 БТР-МД «Ракушка» и БМД-4М первых партий, то есть от первоначального графика отставание составило два года. Кроме того, выполнение данного заказа находилось под вопросом: став монополистом-поставщиком гусеничной бронированной техники для ВДВ и сухопутных войск, «Курганмашзавод» предъявлял заказчику претензии за задержку с финансированием.
С боевой техникой для воздушно-десантных войск сложилась парадоксальная ситуация, ведь никто не отменял производство «Спрутов», «Ракушек» и других бронемашин семейства БМД-3, хотя их производство на ВгТЗ имеет трудности. Получается, что ВДВ должны иметь два различных типа шасси боевых машин на базе БМП-3 и БМД-3, что грозит ВгТЗ – являющемуся традиционным поставщиков боевой техники для войск ВДВ – оказавшегося в трудном фин. положении, полным банкротом. Но пока из-за их нехватки в войсках новых БМД специализированные машины будут создаваться, скорее всего, на старых советских шасси, например МТ-ЛБ.
В 2011 году сообщалось, что для воздушно-десантных войск разрабатывается новая 5-7-катковая унифицированная платформа. Вероятно, базой будет укороченная БМП-3 «Курганмашзавода», то есть БМД-4М, или новая платформа (сообщают, что десантируемая БМП-3 не устраивает ВДВ по предъявляемым к ней требованиям), и на ее 7-катковые удлиненные варианты будут переведены «Спруты», «Ракушки», 2С36 «Обжимка» (самоходные артиллерийские орудия), а также другие специализированные машины воздушно-десантных войск. Когда это произойдет, по-прежнему, неизвестно.
Глядя на РХМ-5 для ВДВ на базе РХМ «Кашалот», а также убийственную для ВгТЗ чехарду с БМД, вспоминается прошлогодний клич Д. Медведева в День ВДВ: «Необходимо осваивать новую, высокотехнологическую технику и вооружения». Мол, берите что есть, об унификации позаботились — просто нужно подождать несколько лет. На сайте Министерства обороны и на других сайтах информация об испытаниях машины химической разведки РХМ-5 на полигоне Тесницкое шла без иллюстрации.
topwar.ru
