Хорошие Лекции — Андрей Уланов о первом советском ручном пулемете Максима-Токарева

Пулемёт Максима-Токарева — советский ручной пулемёт конструкции Фёдора Васильевича Токарева, созданный в 1924 году на основе пулемёта Максима образца 1910 года.

Пулемёт МТ имеет ствол в съёмном вентилируемом кожухе, складные трубчатые сошки и деревянный приклад винтовочного образца. Питание патронами осуществляется с использованием холщовой пулемётной ленты на 100 патронов, уложенной в металлический короб. Пулемётная лента была стандартизована с пулемётной лентой от станкового пулемёта «Максим» образца 1910 года, поэтому при необходимости в МТ могла быть заряжена стандартная матерчатая лента от станкового пулемёта «Максим» образца 1910 года на 250 патронов





Проектирование ручного пулемёта на базе конструкции станкового пулемёта Максима образца 1910 года началось в 1923 году, когда Артиллерийский комитет Главного артиллерийского управления РККА выдал задание на изготовление образца ручного пулемёта полигону курсов “Выстрел”. В 1923 году был изготовлен опытный образец пулемёта Максима-Колесникова (конструктор И. Н. Колесников), в 1924 году — опытный образец пулемёта Максима-Токарева (конструктор Ф. В. Токарев, также в разработке пулемёта принимали участие П. П. Третьяков, И. А. Пастухов и Н. Ф. Васильев).

В 1924 году комиссия во главе с С. М. Будённым провела предварительные испытания опытных образцов пулемётов Максима-Колесникова и Максима-Токарева, после завершения которых 8 сентября 1924 года были уточнены тактико-технические характеристики пулемёта и дано указание изготовить по 10 пулемётов обеих конструкций для дополнительных испытаний в войсках.

Полигонные и войсковые испытания выявили преимущества пулемёта Максима-Токарева. В ноябре 1925 года началось серийное производство МТ.

В 1926—1927 годах на Тульском оружейном заводе было выпущено 2450 штук пулемётов МТ.

В 1926 году, с учётом опыта эксплуатации пулемётов МТ в войсках, был разработан второй вариант пулемёта МТ, однако предложение о возможности его производства было отклонено в связи с разработкой перспективного пулемёта ДП.

После сравнительных испытаний пулемёта МТ и пулемёта ДП летом 1927 года было принято решение о замене пулемёта МТ пулемётом ДП и прекращении производства МТ, хотя официальное решение о прекращении производства МТ было утверждено в конце 1928 года







goodlec.com

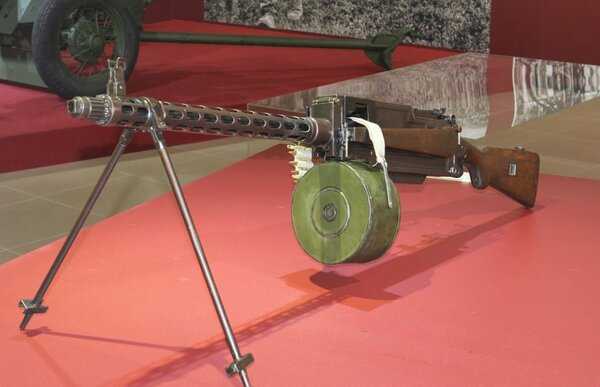

Ручной пулемет Максима-Токарева.

Во время Первой мировой войны Военное министерство России начало строительство в г. Коврове завода по производству ручных пулеметов датской фирмы Madsen, которые должны были заменить состоявшие на вооружении Русской армии ручные пулеметы английского и французского производства. Из-за революции этот проект не был завершен.

В начале 1920-х гг. в Ковро­ве В. Г. Федоров и В. А. Дегтярев на базе автомата Федорова спроектировали ручной пулемет под японский 6,5-мм патрон, однако принятое в 1924 г. решение разрабатывать и производить новые образцы только под отечественный патрон 7,62 х 54 мм R заблокировало и этот проект.

Тем временем ситуация с обеспечением советской пехоты ручными пулеметами приобрела драматический характер. Сохранившиеся со времен Первой мировой и Гражданской войн импортные пулеметы были сильно изношены, их ремонт был затруднен в связи с отсутствием запасных частей. Также ощущалась нехватка 8-мм французских и 7,71-мм английских патронов к этим пулеметам.

По мнению специалистов Артиллерийского комитета, выходом из сложившейся ситуации могла стать разработка так называемого переделочного ручного пулемета на базе находившегося в валовом производстве станкового пулемета системы Максима. Аналогичное решение было достаточно успешно реализовано в годы Первой мировой войны в Германии, где на базе станкового пулемета Максима МС08 выпускали ручной пулемет МС08/15.

Задание на разработку переделочного пулемета Артиллерийский комитет выдал Оружейному полигону школы «Выстрел» в 1923 г. Одним из основных требований задания было сохранение без изменений всех основных частей пулемета Максима, что должно было сократить сроки организации производства нового пулемета и облегчить его освоение в войсках. Требовалось также максимально облегчить систему, обеспечить возможность смены ствола без снятия кожуха, снабдить пулемет складными сошками, прикладом ружейного типа и упрощенным прицелом.

На Оружейном полигоне работы велись под руководством И. Н. Колесникова, представившего опытный образец нового ручного пулемета в 1924 г. В том же году свой вариант переделочного пулемета предложил служащий Тульского оружейного завода Ф. В. Токарев. Изготовление опытных образцов обоих вариантов осуществлялось на Тульском оружейном заводе, выпускавшем пулеметы системы Максима.

Испытания пулеметов состоялись 10 апреля 1925 г. Комиссия под председательством С. М. Буденного отдала предпочтение пулемету, предложенному Ф. В. Токаревым. Уже 25 мая того же года пулемет был принят на вооружение Красной армии под обозначением «7,62-мм ручной пулемет Максима-То- варева (МТ)». При этом в соответствующем протоколе было указано: «Принимая во внимание производственные возможности на ближайшие годы и стандарт по станковым пулеметам Максима, считать ручной пулемет Максима-Токарева одним из образцов оружия пехоты».

Развертывание серийного производства МТ на Тульском оружейном заводе было начато 1 июля 1925 г. При этом в дополнение к уже имевшимся на заводе инструментам и приспособлениям пришлось изготовить 2080 рабочих и 944 поверочных лекала, 1158 комплектов инструмента и 400 приспособлений. К 1 июля 1926 г. было изготовлено 50 пулеметов, к концу 1927 г. — 2500.

Пулемет МТ представляет собой систему автоматического оружия, в которой механизмы перезаряжания действуют за счет использования энергии отдачи подвижного ствола. МТ в значительной степени унифицирован со станковым пулеметом системы Максима. Для уменьшения массы у МТ водяное охлаждение ствола заменено воздушным. Нагретый во время стрельбы ствол может быть заменен запасным. Для исключения ожогов стрелков ствол заключен в стальной перфорированный кожух. Вместо тяжелого колесного станка применены легкие сошки, а для повышения удобства пользования пулеметом введен деревянный приклад.
Питание патронами осуществляется из холщовой ленты на 100 патронов, которая заключалась в барабан.

Войсковые испытания МТ проводились параллельно с развертыванием серийного производства. Увы, их результаты разочаровали командование Красной армии.

В донесениях из войск отмечались низкая маневренность пулемета на поле боя, обусловленная его большой массой и неудобством переноски, большое число задержек, ненадежность системы подачи ленты с патронами, сложность замены ствола и т. п.

Своего рода приговор пулемету прозвучал в докладе председателя Артиллерийского комитета от 31 июля 1926 г.: «МТ представляет собой суррогат и ни в коем случае не может считаться удовлетворяющим современным требованиям, предъявляемым во всех странах к оружию этого класса».

Производство МТ было постепенно свернуто, благо, ему появилась реальная замена — ручной пулемет Дегтярева. Однако история МТ на этом не закончилась.

Несколько тысяч пулеметов этого типа были отправлены в 1937 г. в охваченную гражданской войной Испанию, а в октябре 1941 г. сохранившиеся в арсеналах пулеметы МТ поступили на вооружение сформированных в Москве дивизий народного ополчения.

спасибо


feldgrau.info

Опытный ручной пулемет Максима-Токарева (МТ)

Модель пулемета МТ была спроектирована на Тульском оружейном заводе мастером-оружейником Ф.В. Токаревым. Прототипом новому оружию выступил пулемет «Максима».

Для уменьшения массы оружия, тульские мастера переосмыслили всю концепцию ствольной коробки. Вместо старой прямоугольной — была сконструирована новая коробка, оснащенная несколькими выемками. Заметное снижение массы достигалось посредством 3-х выемок в передней и задней частях этого элемента. Помимо этого, новое устройство УСМ со спусковым крючком позволило ощутимо уменьшить габариты ствольной коробки.

Новый пулемет оснастили быстросъемным стволом длиной 655 мм. Для безопасности пулеметчика ствол помещался в специальный кожухом с отверстиями овальной формы. Подобно стволу, кожух в случае необходимости можно было сменить. В соответствии с требованиями технического заказа — была предусмотрена возможность смены ствола без отсоединения кожуха.

В погоне за простотой и желая облегчить процесс производства, Токарев полностью заимствует автоматику прототипа («Максима»). МТ функционировал за счет отдачи ствола при его коротком ходе. Надежное запирание ствола реализовывалось благодаря затвору, соединенному с двумя рычагами. Боепитание ленточное, при котором холщовая лента с боеприпасами подавалась в окно, расположенное на правой поверхности ствольной коробки. Во время работы системы, боеприпас автоматически извлекался из ленты и отправлялся на линию досылания откуда попадал в патронник.

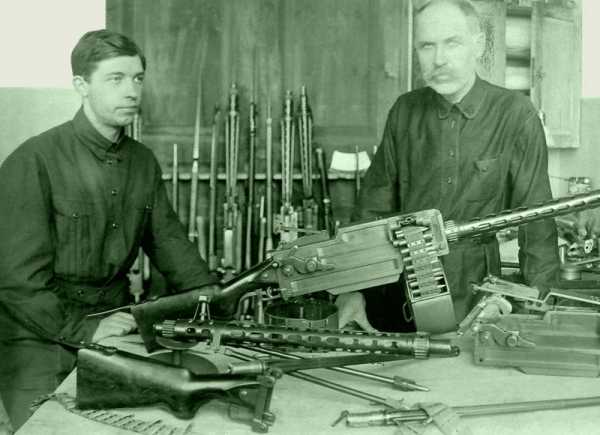

Фёдор Васильевич Токарев с сыном у собранного МТ

После производства выстрела, отработанная гильза удалялась из патронника и выбрасывалась в конструктивно предусмотренное в нижней части ствольной коробки окно. Как и в прототипе — трубки для выброса гильз, не предусматривалось.

Приклад изготавливался из древесины и был оснащен спусковым крючком, что в значительной степени облегчало использование пулемета. Благодаря появлению приклада стала возможна стрельба с сошек с упором приклада в плечо.

Модель МТ получила открытую мушку, расположенную в передней части кожуха ствола. В свою очередь в задней части крышки ствольной коробки, фиксировался открытый регулируемый прицел. Кольцо для крепления сошек находилось рядом с мушкой.

Все основные технические параметры ручного пулемета представлены в виде списка ниже:

Планировалось, что для хранения и подачи патронов будут использоваться холщовые ленты по 100 либо по 250 боеприпасов. Данные ленты укладывались в металлические барабанные короба, существенно облегчавшие эксплуатацию пулемета.

Похожее

lockwork.ru

Пулемет МТ(Максима–Токарева) — Россия — Пулеметы — Каталог статей

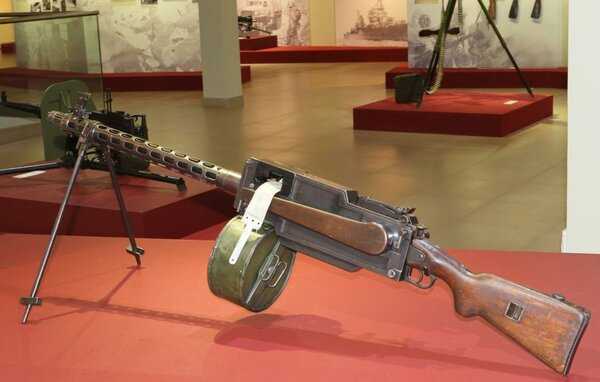

Пулемет МТ(Максима–Токарева)

Пулемет МТ(Максима–Токарева)

Калибр, мм    7.62x54R
Длина, мм    1330
Длина ствола, мм   655
Вес, кг  12.9 кг
Питание  лента, 100 или 250 патронов
Охлаждение    воздушное
Темп стрельбы, выстр./мин   600

В 1923 г. Артиллерийский комитет дал задание Оружейному полигону школы «Выстрел» переделать станковый пулемет Максима в ручной. Выполнение этого задания было поручено конструктору И. Н. Колесникову, который и изготовил первый образец такого пулемета, получившего наименование «Максим–Колесников». Несколько позже, в ноябре 1924 г., аналогичную переделку осуществил конструктор Ф. В. Токарев. Изготовление обеих систем велось на Тульском оружейном заводе под наблюдением самих изобретателей. С этого времени на Тульском оружейном заводе начало практически действовать конструкторское бюро, окончательно оформившееся организационно в 1925–1926 гг. Фактически его возглавил П. П.Третьяков, занимавший в то время должность помощника начальника инструментальной мастерской.  8 сентября 1924 г. постановлением Реввоенсовета СССР для выбора наилучшего образца ручного пулемета была создана комиссия под председательством С. М. Буденного. Комиссией были выработаны общие требования, которым должны были удовлетворять переделанные пулеметы. В основном они сводились к необходимости максимального облегчения системы при сохранении без изменений всех основных частей пулемета Максима. При этом конструкторам предлагалось укоротить ствол пулемета и обеспечить быструю смену его, не связанную со снятием кожуха, который в свою очередь также предусматривался отъемным, разработать складные сошки, допускающие стрельбу с рассеиванием в горизонтальной плоскости, сделать разъемный приемник и упрощенный прицел, ввести приклад ружейного типа с откидным затыльником, осуществить отвод гильз без выводной трубки. 10 апреля 1925 г. проводилось испытание пулеметов Максима–Колесникова и Максима–Токарева. Наряду с комиссией Буденного в нем принимали участие представители командования и Штаба РККА, Сухопутных войск, Военно-воздушных сил и Морского Флота, Главного управления военной промышленности, школы «Выстрел» и Тульского оружейного завода. Комиссия единогласно высказалась за принятие на вооружение нового образца, отдав предпочтение проекту Токарева. Наиболее важными конструктивными изменениями в ручном пулемете системы Максима –Токарева по сравнению со станковым пулеметом явилась замена водяного охлаждения воздушным с установкой кожуха воздушного охлаждения и тяжелого колесного станка легкими трубчатыми сошками. Для удобства пользования пулеметом был введен деревянный приклад, к основанию которого прикреплена спусковая скоба со спусковым механизмом и предохранителем. Эти изменения значительно уменьшили массу пулемета и повысили его маневренность.
Дальнейшие испытания пулеметов проводились в Московском, Западном и Украинском военных округах. Но еще до получения донесений о результатах войсковых испытаний Реввоенсовет СССР в связи с хорошими результатами проведенных испытаний, а также стремясь форсировать перевооружение войск, 26 мая 1925 г. принял постановление о принятии ручного пулемета система Максима–Токарева (МТ) на вооружение Красной Армии. Определяя значение нового ручного пулемета в системе вооружения Красной Армии, постоянная комиссия по вооружению РККА при РВС СССР под председательством заместителя начальника штаба РККА С. А. Пугачева в своем протоколе, утвержденном заместителем председателя РВС СССР И. С. Уншлихтом, указывала: «Принимая во внимание производственные возможности на ближайшие годы и стандарт по станковым пулеметам Максима, считать ручной пулемет Максима – Токарева одним из основных образцов оружия пехоты».
 Войсковые испытания подтвердили преимущество пулеметов системы Максима – Токарева, простоту системы и удобство обращения с ней. Вместе с тем были выявлены недостатки пулемета этой системы, главными из которых были значительная масса, неудобство в переноске, большое число задержек, плохие подача ленты в барабане, способ замены ствола. Артиллерийский комитет предложил Токареву внести изменения в пулемет с учетом пожеланий войск, устранив замеченные при испытании недостатки.
1 июля 1925 г. Тульский оружейный завод приступил к установке производства ручных пулеметов МТ, но к 1 июля 1926 г. было изготовлено всего 50 пулеметов. Массовый выпуск пулеметов начался в ноябре 1926 г. В 1926–1927 гг. завод выпустил 2450 шт..

calibr.ucoz.ru

Пулемет Максим М1910/30 и Максим-Токарев (СССР / Россия)

Первые пулеметы были созданы еще в восьмидесятых годах 19 века. Наиболее известной системой стала конструкция британца американского происхождения сэра Хайрэма Максима (Hiram Maxim). Будучи разработанной еще во времена патронов на дымном порохе, эта система заложила основные принципы создания пулеметов на последующие шестьдесят — восемьдесят лет. Эти принципы включали в себя использование автоматики с подвижным стволом, использующую энергию отдачи массивного ствола при его коротком ходе, водяное охлаждение ствола, обеспечивающее возможность ведения огня с высокой интенсивностью, и ленточное питание.
В период с 1883 по 1895 годы Максим запатентовал целый ряд систем автоматического оружия, однако настоящее развитие получила лишь одна, базировавшаяся на использовании энергии отдачи ствола при его коротком ходе. В основу узла запирания Максим положил заимствованное из карабина Винчестер М1866 решение с коленчатой рычажной парой, жестко блокировавшей затвор в положении мертвой точки. В последующее десятилетие Максим не только довел эту систему до уровня, допускавшего серийное производство и использование в реальных боевых действиях, но и весьма активно «продвинул» ее в коммерческом плане, используя в качестве отличного маркетингового хода демонстрацию своего пулемета перед различными высокопоставленными особами – генералами, послами различных стран и даже коронованными особами (например, перед германским кайзером Вильгельмом и российским императором Александром III). Наибольшее распространение пулеметы системы Максима получили в Европе – основными пользователями и производителями (по лицензии) этой системы до и вовремя Первой мировой войны стали Германия, Российская империя и Швейцария.
Российская империя приобрела лицензию на производство пулеметов Максим убританской фирмы Vikkers, и производство пулеметов в России было поставлено на Тульском оружейном заводе. Выпуск пулеметов Максима образца 1910 и позже 1910/30 годов продолжался в СССР вплоть до конца Второй Мировой войны, этот пулемет был основным станковым пулееметом русской армии в обоих мировых войнах, показав себя сложным в производстве и обслуживании, однако и прочным и надежным (при грамотном уходе) оружием. Основным недостатком этого пулемета была его значительная масса в сборе со станком, значительно уменьшавшая маневренность оружия.
Пулемет Максим М1910 это автоматическое оружие с водяным охлаждением ствола. Кожух ствола стальной, чаще всего гофрированный, емкостью 4 литра. На пулеметах выпуска после 1940 года горловина для заливки кожуха водой выполнена увеличенной (по типу финских пулеметов той же системы), что позволяло заполнять кожух нетолько водой, но и снегом или колотым льдом. Автоматика пулемета использует отдачу ствола при его коротком ходе. Запирание ствола осуществляется коленчатой парой рычагов, располагающихся между затвороми жестко соединенной со стволом ствольной коробкой. После выстрела ствол с подвижной системой начинает откат назад до тех пор, пока насаженная на заднюю ось рычажной пары рукоятка взведения не наскочит своим фигурным хвостовиком на ролик, расположенный на ствольной коробке. Взаимодействие рукоятки взведения с роликом приводит к ее провороту вниз, что в свою очередь вызывает выводит коленчатую пару изположения мертвой точки и вызывает ее «складывание» вниз. Возвратная пружина расположена под отдельным кожухом снаружи на левой стороне ствольной коробки, и соединена с эксцентриком на оси заднего запирающего рычага. Пружина, в отличие от большинства систем, работает на растяжение а не на сжатие. Ствол с хвостовиком после этого останавливается, а соединенный с рычажной парой затвор («замок») продолжает движение назад, одновременно извлекая новый патрон из лентыи стрелянную гильзу из ствола. При накате подвижной системы вперед новый патрон снижается на линию ствола и досылается в патронник, а стреляная гильза подается в гильзо выводящий канал, расположенный ниже ствола. Стреляные гильзы выбрасываются из оружия вперед, под стволом. Для реализации такой схемы подачи зеркало затвора имеет Т-образный вертикальный паз для фланцев гильз, и в процессе отката-наката перемещается вниз и вверх соответственно. Питание патронами осуществляется из холщовой (позже – металлической нерассыпной) ленты, справа налево. Ползунковый механизм подачи ленты приводится в движение подвижным стволом. Пулемет допускает ведение только автоматического огня. Стрельба ведется с закрытого затвора. Для управления огнем пулемет имеет пару вертикальных рукояток, размещенных на затыльнике ствольной коробки, и спусковую клавишу, расположенную между рукоятками. Пулемет штатно комплектовался стоечным прицелом, имевшим разметку для легкой и тяжелой пуль от 0 до 2200 и 2600 м соответственно. Целик также имел механизм ввода боковых поправок. Дополнительно пулеметы могли комплектоваться оптическим прицелом образца 1932 года с кратностью 2Х, для чего на ствольной коробке выполнялся специальный кронштейн.
Штатным станком для русского пулемета Максима стал колесный станок системы Соколова, комплектовавшийся стальным защитным щитом (массой около 11 кг), а в период до Первой Мировой – еще и парой складных ног, позволявших при необходимости поднять линию стрельбы. Станок Соколова допускал стрельбу только по наземным целям. В 1939 году к пулемету Максима был дополнительно принят универсальный колесный станок Владимирова, допускавший ведение огня как по наземным, так и по воздушным целям. У станка Владимирова U-образный хобот станка был заменен на три трубчатых опоры, в походном положении или в положении для стрельбы по наземным целям складывавшихся в единый хобот. В положении для стрельбы повоздушным целям эти три опоры разъединялись и раскладывались в зенитную треногу, а колеса и щит отсоединялись. Нужно отметить, что стальные щиты станков расчетами пулеметов зачастую снимались, что позволяло заметно облегчить оружие и несколько снизить его заметность.

fishki.net

Пулемёт Максима-Токарева: manzal — LiveJournal

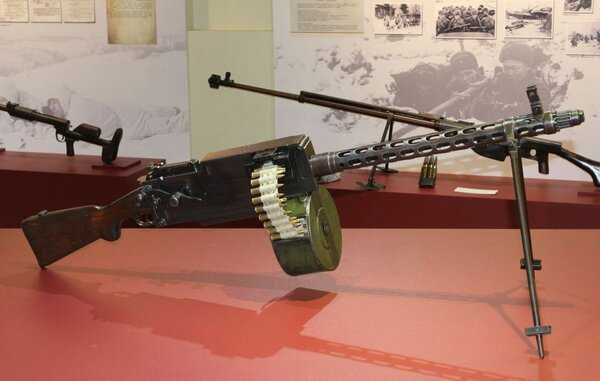

Пулемёт Максима-Токарева — советский ручной пулемёт конструкции Ф. В. Токарева , созданный в 1924 году на основе пулемёта Максима обр. 1910г.

История

После окончания гражданской войны было принято решение о создании ручного пулемёта на базе конструкции станкового пулемёта Максима обр.1910 года, которые должны были стать основным оружием стрелковых отделений Красной Армии. При этом,«переделочный» пулемёт с воздушным охлаждением ствола рассматривался как временное явление, поскольку он обладал значительной массой и не полностью соответствовал требованиям, предъявляемым к ручному пулемёту. Поэтому одновременно с созданием «переделочного» пулемёта шли работы по созданию ручного пулемёта новой конструкции.
В 1924 году комиссия во главе с С. М. Будённым провела предварительные испытания опытных образцов пулемётов Максима- Колесникова (конструктор И. Н. Колесников) и Максима-Токарева (конструктор Ф. В. Токарев), после завершения которых было дано указание изготовить по 10 пулемётов обеих конструкций для дополнительных испытаний в войсках . В 1926-1927 гг. на Тульском оружейном заводе было выпущено 2450шт. пулемётов МТ.

Конструкция :

Пулемёт МТ имеет ствол ввентилируемом кожухе, складные сошки и деревянный приклад. Питание патронами осуществляется с использованием стандартной пулемётной ленты от станкового пулемёта «Максим» обр. 1910 года.

Достоинства:

Меньший вес;
Сравнимая со станковым пулемётом начальная скорость пули;

Недостатки:
Задержки при стрельбе;
Плохая подача ленты;
Большой для ручного пулемёта вес;
Неудобства в переноске этого пулемёта.

Эксплуатация и боевое применение:

СССР — 26 мая 1925 года пулемёт МТ был принят на вооружение РККА, был снят с производства в 1927 году в связи с появлением ДП, но использовался в Великой
Отечественной войне . Вторая Испанская Республика — по некоторым сведениям некоторое количество пулемётов было получено из СССР армией Испанской республики, они использовались в ходе войны в Испании.

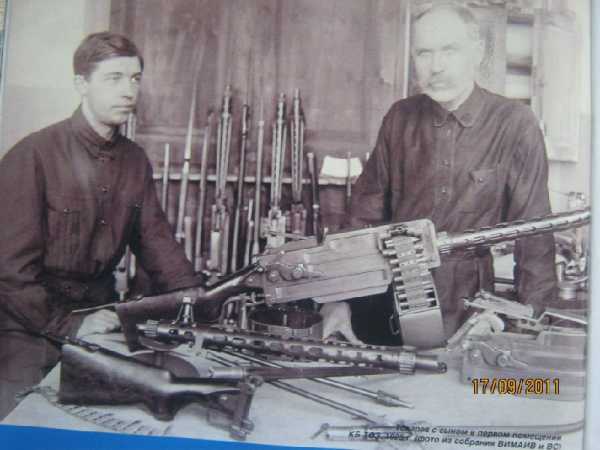

На фото Ф. В. Токарев с сыном Николаем у ручного пулемёта системы Максима- Токарева образца 1925 года , в первом помещении КБ ТОЗ, 1925 год.

manzal.livejournal.com

Пулемет Максим М1910/30 и Максим-Токарев

Первые пулеметы были созданы еще в восьмидесятых годах 19 века. Наиболее известной системой стала конструкция британца американского происхождения сэра Хайрэма Максима (Hiram Maxim). Будучи разработанной еще во времена патронов на дымном порохе, эта система заложила основные принципы создания пулеметов на последующие шестьдесят — восемьдесят лет. Эти принципы включали в себя использование автоматики с подвижным стволом, использующую энергию отдачи массивного ствола при его коротком ходе, водяное охлаждение ствола, обеспечивающее возможность ведения огня с высокой интенсивностью, и ленточное питание.
В период с 1883 по 1895 годы Максим запатентовал целый ряд систем автоматического оружия, однако настоящее развитие получила лишь одна, базировавшаяся на использовании энергии отдачи ствола при его коротком ходе. В основу узла запирания Максим положил заимствованное из карабина Винчестер М1866 решение с коленчатой рычажной парой, жестко блокировавшей затвор в положении мертвой точки. В последующее десятилетие Максим не только довел эту систему до уровня, допускавшего серийное производство и использование в реальных боевых действиях, но и весьма активно «продвинул» ее в коммерческом плане, используя в качестве отличного маркетингового хода демонстрацию своего пулемета перед различными высокопоставленными особами – генералами, послами различных стран и даже коронованными особами (например, перед германским кайзером Вильгельмом и российским императором Александром III). Наибольшее распространение пулеметы системы Максима получили в Европе – основными пользователями и производителями (по лицензии) этой системы до и вовремя Первой мировой войны стали Германия, Российская империя и Швейцария.
Российская империя приобрела лицензию на производство пулеметов Максим убританской фирмы Vikkers, и производство пулеметов в России было поставлено на Тульском оружейном заводе. Выпуск пулеметов Максима образца 1910 и позже 1910/30 годов продолжался в СССР вплоть до конца Второй Мировой войны, этот пулемет был основным станковым пулееметом русской армии в обоих мировых войнах, показав себя сложным в производстве и обслуживании, однако и прочным и надежным (при грамотном уходе) оружием. Основным недостатком этого пулемета была его значительная масса в сборе со станком, значительно уменьшавшая маневренность оружия.
Пулемет Максим М1910 это автоматическое оружие с водяным охлаждением ствола. Кожух ствола стальной, чаще всего гофрированный, емкостью 4 литра. На пулеметах выпуска после 1940 года горловина для заливки кожуха водой выполнена увеличенной (по типу финских пулеметов той же системы), что позволяло заполнять кожух нетолько водой, но и снегом или колотым льдом. Автоматика пулемета использует отдачу ствола при его коротком ходе. Запирание ствола осуществляется коленчатой парой рычагов, располагающихся между затвороми жестко соединенной со стволом ствольной коробкой. После выстрела ствол с подвижной системой начинает откат назад до тех пор, пока насаженная на заднюю ось рычажной пары рукоятка взведения не наскочит своим фигурным хвостовиком на ролик, расположенный на ствольной коробке. Взаимодействие рукоятки взведения с роликом приводит к ее провороту вниз, что в свою очередь вызывает выводит коленчатую пару изположения мертвой точки и вызывает ее «складывание» вниз. Возвратная пружина расположена под отдельным кожухом снаружи на левой стороне ствольной коробки, и соединена с эксцентриком на оси заднего запирающего рычага. Пружина, в отличие от большинства систем, работает на растяжение а не на сжатие. Ствол с хвостовиком после этого останавливается, а соединенный с рычажной парой затвор («замок») продолжает движение назад, одновременно извлекая новый патрон из лентыи стрелянную гильзу из ствола. При накате подвижной системы вперед новый патрон снижается на линию ствола и досылается в патронник, а стреляная гильза подается в гильзо выводящий канал, расположенный ниже ствола. Стреляные гильзы выбрасываются из оружия вперед, под стволом. Для реализации такой схемы подачи зеркало затвора имеет Т-образный вертикальный паз для фланцев гильз, и в процессе отката-наката перемещается вниз и вверх соответственно. Питание патронами осуществляется из холщовой (позже – металлической нерассыпной) ленты, справа налево. Ползунковый механизм подачи ленты приводится в движение подвижным стволом. Пулемет допускает ведение только автоматического огня. Стрельба ведется с закрытого затвора. Для управления огнем пулемет имеет пару вертикальных рукояток, размещенных на затыльнике ствольной коробки, и спусковую клавишу, расположенную между рукоятками. Пулемет штатно комплектовался стоечным прицелом, имевшим разметку для легкой и тяжелой пуль от 0 до 2200 и 2600 м соответственно. Целик также имел механизм ввода боковых поправок. Дополнительно пулеметы могли комплектоваться оптическим прицелом образца 1932 года с кратностью 2Х, для чего на ствольной коробке выполнялся специальный кронштейн.
Штатным станком для русского пулемета Максима стал колесный станок системы Соколова, комплектовавшийся стальным защитным щитом (массой около 11 кг), а в период до Первой Мировой – еще и парой складных ног, позволявших при необходимости поднять линию стрельбы. Станок Соколова допускал стрельбу только по наземным целям. В 1939 году к пулемету Максима был дополнительно принят универсальный колесный станок Владимирова, допускавший ведение огня как по наземным, так и по воздушным целям. У станка Владимирова U-образный хобот станка был заменен на три трубчатых опоры, в походном положении или в положении для стрельбы по наземным целям складывавшихся в единый хобот. В положении для стрельбы повоздушным целям эти три опоры разъединялись и раскладывались в зенитную треногу, а колеса и щит отсоединялись. Нужно отметить, что стальные щиты станков расчетами пулеметов зачастую снимались, что позволяло заметно облегчить оружие и несколько снизить его заметность.

super-arsenal.ru
