Граната РГД-5. Обзор, фото, характеристики, видео.
Подборка фото с РГД-5
Противопехотная граната РГД-5 (ручная граната, дистанционная) принята на вооружение в 1954 году под индексом ГРАУ-57-Г-717. Граната должна была заменить наступательную гранату РГ-42 так как данная граната превосходили характеристики наступательной гранаты и могла причинить вред самому солдату, так как разлет осколочков был до 30 метров, так же гранату РГД-5 можно назвать родным братом гранаты Ф-1, так как имеет одинаковый принцип, взрыватель, а также один и тот же взрыватель УРГЗ, только назначение гранаты РГД-5 в отличии гранаты Ф-1 наступательная функция. Под наступательной функцией подразумевается, что брошенная граната не причинит вреда самому владельцу гранаты, если он не спрятался в укрытие.
Поражение врага происходит незначительным количеством осколков от корпуса гранаты, а также взрывной волной. Разлет осколочков составляет 15-20 метров. Данная граната чаще всего используется при учебном метании солдатами, так как менее опасная по сравнению с гранатой Ф-1. Так же данная граната часто используется, как мина-растяжка.

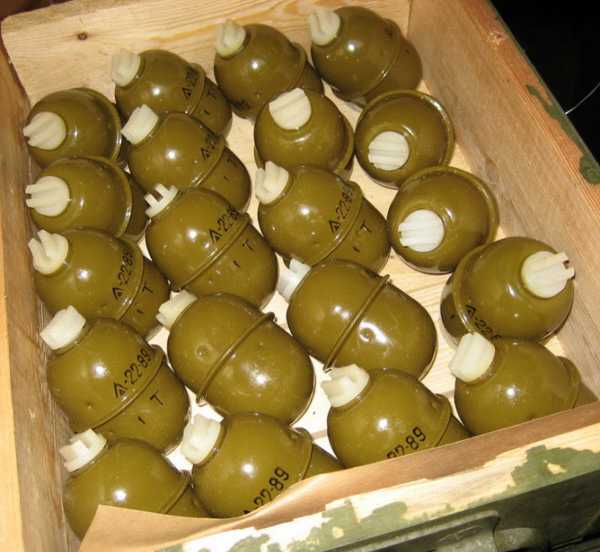

Гранаты РГД-5 хранятся в деревянных ящиках по 20 штук, в каждой гранате имеется эбонитовая заглушка, так же в комплекте идут взрыватели УРГЗ / УЗРГМ (унифицированный взрыватель к ручным гранатам / модифицированные) в двух металлических банках. Перед броском солдат должен схватить гранату прижав предохранительный рычаг к гранате разогнуть усики предохранительной чеки и выдернуть чеку, бросить в сторону врага-сразу после броска рычаг отпускает боек взрывателя, который пробивает капсюль и воспламеняет замедлительный заряд после догорания которого происходит взрыв детонатора и самой гранаты. Взрыв гранаты происходит через 3,4-4,2 секунды. Не стоит пытаться выдернуть чеку зубами-это киношный тренд. Так же имеется имитационная граната в черном корпусе для обучения снаряжению и метанию солдатами.
Граната состоит во многих странах мира, а так же производится другими странами: Китай-«Type-59», Польша и Болгария «RGD-5». В РФ РГД-5 пытались/пытаются заменить гранатами РГО, но на практике процесс оказался долгим и не простым, так как РГД-5 проще в производстве, чем РГО.
| Скорость взрыва | нет данных |
| Разлет осколков | 15-20 метров |
| Радиус сплошного поражения | 5 метров |
| Взрыватель | дистанционный 3,2-4,2 секунд, УЗРГМ |
| Масса взрывчатки | 110 грамм, как правило тротил |
| Вес | 0,31 кг |
| Размеры | 117х58мм |
war-time.ru
Советская ручная граната РГД-5 — Энциклопедия оружия и боеприпасов
Советская ручная граната РГД-5 относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа. Это означает, что она предназначена для поражения личного состава противника осколками корпуса при своем взрыве. К цели граната доставляется только за счет ее броска рукой солдата. Дистанционного действия — означает, что граната взорвется через определенный срок (3.2-4.2 сек.) независимо от иных условий после того, как солдат выпустит ее из рук. Наступательного типа — означает, что осколки гранаты имеют небольшую массу и летят на дальность меньшую, чем возможная дальность броска.
Внешне граната имеет овальный корпус из тонкой стали. Общий все гранаты с запалом 400 гр. Заряд ВВ — тротил массой 110 грамм. Запал гранаты универсальный, подходящий также к гранатам РГ-41, Ф-1, РГ-42. Марка запала УЗРГМ. Размером граната чуть меньше банки со сгущенным молоком.
Боевая граната окрашивается в зеленый цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в черный цвет. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. На рисунке слева боевая граната, справа учебно-имитационная.
Возможная дальность броска зависит от физических качеств солдата и в среднем составляет 45 -55 метров. Дальность разлета осколков около 15-20 метров.
Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев, указательный палец левой руки в кольцо чеки, выдернуть чеку. Граната может продолжать оставаться в руке сколь угодно долго, т.к. пока не отпущен рычаг, ударник запала не может разбить капсюль. После выбора момента броска и цели бросить в цель гранату. В этот момент, рычаг под воздействием пружины ударника повернется, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3.2 -4.2 сек произойдет взрыв.
Граната РГД-5 разработана и поставлена на вооружение после того как опыт Второй Мировой войны показал, что дальность разлета осколков наступательной гранаты РГ-42 нередко превышает дальность броска и является опасной для гранатометчика.

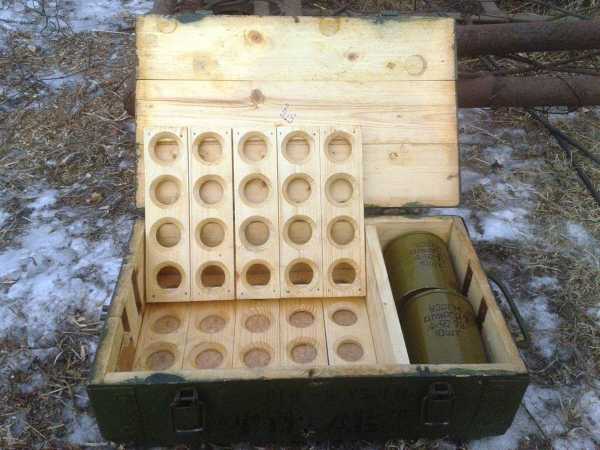

Гранаты РГД-5 упаковываются в деревянные ящики по 20 штук. Запалы УЗРГМ хранятся в этом же ящике отдельно в двух металлических герметично запаянных банках (по 10 штук в банке). Вес ящика 14 кг.
От автора. Со второй половины семидесятых годов и по настоящее время для выполнения упражнений метания боевых гранат при обучении личного состава используется обычно только эта граната, как наименее опасная. Она по осколочному действию является самой слабой из всех советских гранат. Очевидно, массовостью применения в обучении личного состава этой гранаты и можно объяснить, что именно РГД-5 чаще всего милиция находит в арсеналах криминальных группировок. Нищенская зарплата офицеров и прапорщиков, выплачиваемая нерегулярно, озлобленность офицеров, прапорщиков, контрактников своим униженным положением толкает их на торговлю патронами и гранатами. Ну а списать, как израсходованные на занятиях боеприпасы не составляет труда. Никакой прокурор не проверит, сколько именно гранат было взорвано на занятиях, а сколько ушло налево. Тем более, что «особисты» (представители ФСБ в армии), в чьи обязанности, в том числе входит и борьба с хищениями боеприпасов и оружия, оскорбленные и униженные еще больше, чем офицеры армейские, вообще предпочитают налаживать криминальные связи армии с уголовным миром, чем эти связи пресекать. Осуждать их за это не поднимается рука, когда перед их глазами яркий пример того, как некий президент вместе с одним маршалом авиации и десантным генералом продали чеченским боевикам десятки тысяч автоматов, миллионы патронов, танки, орудия и прочее.
Юрий Веремеев
Анатомия Армии
weaponland.ru
5 — это… Что такое РГД-5?
| РГД-5 | |
|---|---|
Ручная граната РГД-5 (учебный образец) | |
| Тип: | граната |
| Страна: | СССР |
| История службы | |
| Годы эксплуатации: | с 1954 по настоящее время |
| Характеристики | |
| Масса, кг: | 0,31 |
| Длина, мм: | 114 |
| Диаметр, мм: | 56,8 |
| Взрывчатое вещество: | тротил |
| Масса взрывчатого вещества, кг: | 0,11 |
| Механизм детонации: | Запал УЗРГ, УЗРГМ, или УЗРГМ-2 время горения замедлителя запала 3,2—4,2 секунды. |
| Изображения на Викискладе?: | РГД-5 |
РГД-5 (

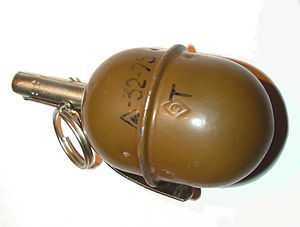

Внешне граната имеет овальный корпус из тонкой стали. Обтекаемый корпус собран из верхней и нижней частей, каждая из которых включает внешнюю оболочку и вкладыш. Отверстие для запала при хранении закрывается пластмассовой пробкой. Масса гранаты с запалом 310 г. Заряд взрывчатого вещества — тротил массой 110 граммов. Дальность разлёта осколков — 30 метров.

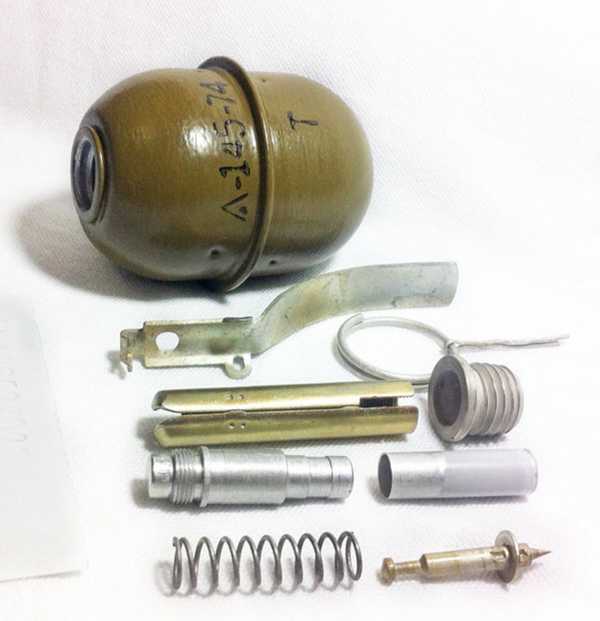

Запал гранаты универсальный, подходящий также к гранатам РГ-42 и Ф-1. Марка запала: УЗРГ, УЗРГМ (со второй половины 1950-х годов), или УЗРГМ-2. Все эти запалы взаимозаменяемы.
РГД-5 и запал для неё. Отверстие для запала в корпусе гранаты закрыто пластмассовой пробкой, чтобы не попадала грязь.Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть чеку. Граната может продолжать оставаться в руке сколько угодно, так как пока не отпущен рычаг, ударник запала не может разбить капсюль. После выбора момента броска и цели бросить гранату в цель. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2−4,2 секунды произойдёт взрыв.
Граната РГД-5 принята на вооружение в 1954 году, взамен наступательной гранаты РГ-42. Опыт Второй мировой войны показал, что дальность разлёта осколков РГ-42 иногда превышал дальность броска, создавая угрозу поражения метателя.
Учебно-имитационная модификация гранаты называется УРГ-Н (учебная ручная граната — наступательная).
См. также
Литература
- Александрова Е. Ручные наступательные гранаты РГД-5 и РГН // Томский вестник. — 2001. — Т. 139.
Ссылки
dic.academic.ru
РГД-5 — Вікіпедія
Матеріал з Вікіпедії — вільної енциклопедії.
| РГД-5 | |
|---|---|
 Ручна граната РГД-5 | |
| Тип: | граната |
| Походження: | Радянський Союз |
| Історія служби | |
| Термін використання | з 1954 по сьогодні |
| Характеристики | |
| Маса | 0,31 кг |
| Довжина | 114 мм |
| Прицільна дальність | 30—50 м (дальність метання) |
| Максимальна дальність | 15—20 м (радіус зони ураження) |
| Діаметр | 56,8 мм |
| Вибухова речовина | тротил |
| Маса вибухової речовини | 0,11 кг |
| Механізм детонації | Запал УЗРГ, УЗРГМ, або УЗРГМ-2 час горіння сповільнювача запалу 3,2—4,2 секунди. |
РГД-5 у Вікісховищі | |
Ручна граната РГД-5 — протипіхотна уламкова ручна граната дистанційної дії, наступального типу. Основне призначення гранати РГД-5 — ураження особового складу супротивника уламками корпусу.
Опис та технічні характеристики[ред. | ред. код]
За зовнішнім виглядом граната РГД-5 нагадує французьку гранату OF зразка 1915 року, польську наступальну гранату Z-23 та німецьку гранату М-39.
Граната РГД-5 складається з корпусу, вибухового заряду та запалу. Корпус служить для розміщення розривного заряду й трубки для запалу та складається з верхньої й нижньої частин. До верхньої частини корпуса за допомогою манжети приєднується трубка для запалу, що служить для приєднання запалу до гранати й герметизації розривного з
uk.wikipedia.org
Советская ручная граната РГД-5 — Энциклопедия стрелкового оружия
Советская ручная граната РГД-5 относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа. Это означает, что она предназначена для поражения личного состава противника осколками корпуса при своем взрыве. К цели граната доставляется только за счет ее броска рукой солдата. Дистанционного действия — означает, что граната взорвется через определенный срок (3.2-4.2 сек.) независимо от иных условий после того, как солдат выпустит ее из рук. Наступательного типа — означает, что осколки гранаты имеют небольшую массу и летят на дальность меньшую, чем возможная дальность броска.
Внешне граната имеет овальный корпус из тонкой стали. Общий все гранаты с запалом 400 гр. Заряд ВВ — тротил массой 110 грамм. Запал гранаты универсальный, подходящий также к гранатам РГ-41, Ф-1, РГ-42. Марка запала УЗРГМ. Размером граната чуть меньше банки со сгущенным молоком.
Боевая граната окрашивается в зеленый цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в черный цвет. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. На рисунке слева боевая граната, справа учебно-имитационная.
Возможная дальность броска зависит от физических качеств солдата и в среднем составляет 45 -55 метров. Дальность разлета осколков около 15-20 метров.
Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев, указательный палец левой руки в кольцо чеки, выдернуть чеку. Граната может продолжать оставаться в руке сколь угодно долго, т.к. пока не отпущен рычаг, ударник запала не может разбить капсюль. После выбора момента броска и цели бросить в цель гранату. В этот момент, рычаг под воздействием пружины ударника повернется, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3.2 -4.2 сек произойдет взрыв.
Граната РГД-5 разработана и поставлена на вооружение после того как опыт Второй Мировой войны показал, что дальность разлета осколков наступательной гранаты РГ-42 нередко превышает дальность броска и является опасной для гранатометчика.
Гранаты РГД-5 упаковываются в деревянные ящики по 20 штук. Запалы УЗРГМ хранятся в этом же ящике отдельно в двух металлических герметично запаянных банках (по 10 штук в банке). Вес ящика 14 кг.
От автора. Со второй половины семидесятых годов и по настоящее время для выполнения упражнений метания боевых гранат при обучении личного состава используется обычно только эта граната, как наименее опасная. Она по осколочному действию является самой слабой из всех советских гранат. Очевидно, массовостью применения в обучении личного состава этой гранаты и можно объяснить, что именно РГД-5 чаще всего милиция находит в арсеналах криминальных группировок. Нищенская зарплата офицеров и прапорщиков, выплачиваемая нерегулярно, озлобленность офицеров, прапорщиков, контрактников своим униженным положением толкает их на торговлю патронами и гранатами. Ну а списать, как израсходованные на занятиях боеприпасы не составляет труда. Никакой прокурор не проверит, сколько именно гранат было взорвано на занятиях, а сколько ушло налево. Тем более, что «особисты» (представители ФСБ в армии), в чьи обязанности, в том числе входит и борьба с хищениями боеприпасов и оружия, оскорбленные и униженные еще больше, чем офицеры армейские, вообще предпочитают налаживать криминальные связи армии с уголовным миром, чем эти связи пресекать. Осуждать их за это не поднимается рука, когда перед их глазами яркий пример того, как некий президент вместе с одним маршалом авиации и десантным генералом продали чеченским боевикам десятки тысяч автоматов, миллионы патронов, танки, орудия и прочее.
Юрий Веремеев
Анатомия Армии
shooting-iron.ru
Назначение боевые свойства ручных гранат РГД 5 РГ 42 Ф 1
План-конспект.
Для проведения занятий по разделу огневой подготовке с при-
зывником Р. Сайрамский РВК.
4.01.2002.
Тема 1. Материальная часть АКМ. и ручных гранат.
Занятие 8. Назначение боевые свойства ручных гранат, РГД-5,
РГ-42, Ф-1.
Учебные 1.Назначение боевые свойства гранат.
вопросы: 2.Устройство, принцип и меры безопасности при об-
ращении с гранатами.
Цели и 1.Ознокомить призывников с ручными осколочными
Задачи: гранатами.
2.Рассказать призывникам общее устройство, прин-
цип работы гранаты.
3.Научить призывников меры безопасности при обр-
ащение с гранатоми.
Метод: Показать, рассказать.
Время: 45мин.
Место: Сайрамский РВК.
Учебные
пособия: Учебник НВП.
Материал.
обеспич.: Плакаты, мел, указка.
Ход занятия.
I. Вводная часть — 7мин.
— настроение, рапорт, приветствие.
— опрос по знанием у призывников.
— обьявить тему и цель занятия.
II. Основная часть – 30мин.
Вопрос №1. Назначение боевых свойств гранаты РГД-5,РГ-42,
Ф-1.
Ответ: Ручные гранаты на протяжении многих столетии сос-
тояли на вооружении армии. Они успешно применялись вой-
нами при отражении нашествий неприятеля на нашу землю. В
современном бою ручные гранаты являются надежным средст-
вом поражения противника. На вооружении Вооруженых Сил
Республики Казахстан состоят ручные осколочные гранаты дис-
танционого действия РГД-5, РГ-42, Ф-1 и РГК-3.
Ручные осколочные гранаты предназначены для поражения
осколками живой силы противника. При взрыве граната образу-
ет большое количество разлетающихся осколков, обладающих
энергией, достаточной для поражения живой силы.
Ручные осколочные гранаты особенно эффективны в ближ-
нем бою (при атаке, ведении боя в окопах, населённых пунктах,
лесу, горах, убежищах).
Ручная осколочная граната РГД-5 –граната дистанцион-
ного действия, предназначенная для поражения живой силы
противника в наступлении и в обороне. Она состоит из корпуса
с трубкой для запала, разрывного заряда и запала.
Ручная осколочная граната РГ-42 –граната дистанцион-
ного действия предназначена для поражения живой силы проти-
вника в наступлении и в обороне.Она состоит из корпуса с труб-
кой для запала, металлической ленты, разрывного заряда и за-
пала.
Ручная осколочная граната Ф-1 –граната дистанционного
действия, предназначена для поражения живой силы, преиму-
щественно в оборонительном бою. Метать гранату можно из
различных положений и только из-за укрытия, из БМП (БТР)
или танка. Она состоит из корпуса, разрывного запала.
Вопрос №2. Устройство, принцип работы и меры безопасности
при обращении с гранатами.

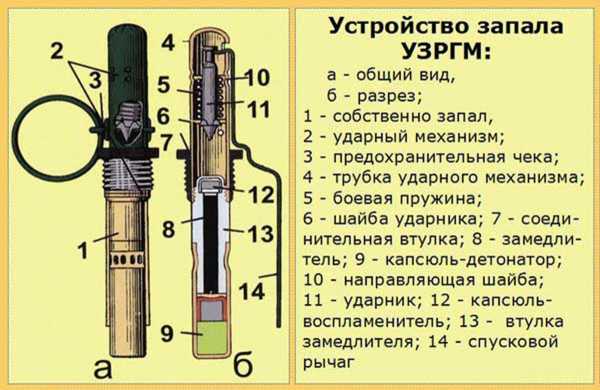

Ответ: Подготовка гранаты к броску . Перед метанием грана-
ты (РГД-5, РГ-42 и Ф-1) достать гранату из сумки, и вывинтить
пробку из трубки, на её место ввернуть до отказа запал. Части
ударного механизма запала находятся в следующем положении:
ударник взведён и удерживается в верхнем положении вилкой
спускового рычага, соединённого с трубкой ударного миханиз-
ма предохранительной чекой. Концы предохранительной чеки
разведены и прочно удерживают её в запале.
Перед метанием гранаты РКГ-3 достать её из сумки свинтить
рукоятку,вставить в трубку корпуса запал и навинтить до отказа
рукоятку. Ударник удерживается малыми шариками в корпусе
ударника, сжимая боевую пружину.Корпус ударника от продви-
жения вперёд удерживается большими шариками в трубке с
фланцем. Откидная планка предохранительной чекой соединена
с подвижной муфтой рукоятки и отогнутым концом-с откидным
колпаком, её пружинный конец находится в пазу подвижной
муфты. Концы предохранительной чеки разведены и прочно
удерживают на рукоятки.
В момент отделение гранаты от руки корпус рукоятки под
действием пружины подвижной муфты продвигается к корпусу
гранаты и занимает прежнее(до метание) положение. Откидной колпак под действием своей пружины отходит назад от рукоят-
ки, поворачивает откидную планку и, освободившись от зацеп-
ления с ней, отделяется от рукоятки.
Пружина стабилизатора выталкивает из рукоятки стабилиза-
тор, который под действием проволочных перьев и силы сопро-
тивления воздуха, раскрывается и вытягивает подвижную труб-
ку, при этом освобождаются шарики третьего предохранителя,
удерживающие стержень. Стержень под действием своей пру-
жины выходит из ударника (сработал третий предохранитель) и
освобождает большие шарики, а значит,и корпус ударника.Про-
движению в перёд инерционного грузика и корпуса ударника
припятствуют контрпредохранительная пружина и трение. Ма-
лые шарики, находясь в стенках корпусов ударника и ударника,
не позволяют продвинутся ударнику вперёд.
Меры безопасности. Гранаты переносятся в гранатных сум-
ках.Запалы помещаются в них отдельно от гранат,при этом каж-
дый запал завёртывается в бумагу или ветошь.
Перед укладкой в сумку и перед заряжанием гранаты и запа-
лы необходимо осматривать. Корпус гранаты не должен иметь
глубоких вмятин и глубоко проникшей ржавчины. Трубка для
запала и запал должен быть чистыми, без помятостей и ржавчи-
ны; концы предохранительной чеки должны быть разведены, и
не иметь трещин на загибах. Запалами с трещинами и зелёным
налётом пользоваться нельзя. При переноске гранаты надо обе-регать от толчков, ударов, огня, грязи и сырости. Подмоченные
и загрязнённые гранаты и запалы необходимо протереть и высу-
шить под наблюдением командира; нельзя сушить их около ог-
ня .
III. Заключительная часть – 8мин.
-Напомнить тему и цель занятия
-опрос по пройденной теме.
-отметить лучших.
-дать домашние задание.
Провёл опрос организатор по НВП старший-лейтенант – Азизов Ш.Б.
«Министерство образования РК»
Для проведения занятия с призывниками.
Сайрамский РВК.
ных гранат.
Занятие 8: Назначение боевые свойства ручных
гранат РГД-5, РГ-42, Ф-1.
НВП сш.им.М.Горького.
старший-лейтенант-Азизов Ш.Б.
Выполнил: Русанов. И.А.
«Аксукент 2001»
