РПГ-30 «Крюк» — страшный сон бронетехники США

Всплеск интереса к российской противотанковой гранате РПГ-30 с гранатометом одноразового применения «Крюк» возник в рамках выставки Russia Arms Expo-2015 (RAE). Конечно, его не сопоставить с вниманием к новому отечественному танку Т-14 «Армата», но специалисты, в том числе и иностранные, своим вниманием гранатомет не обделили.

Конечно, не хочется из него даже гипотетически прицеливаться в российский танк (тем более что система оповещения «свой-чужой» на бронетехнике пока не устанавливается), но вот ни один из нынешних иностранных танков против РПГ-30 не устоит. Впрочем, и предназначение у «Крюка» — поражение современных и перспективных танков, в том числе оснащенных навесной динамической защитой и системой активной защиты, а также других бронированных и легкобронированных целей.

Не случайно, что еще в 2013 году, когда РПГ-30, не имеющий и по сей день аналогов в мире, стал поступать на вооружение российской армии, Госдеп США занес его в список «ассиметричных угроз» американской армии. Пока «Крюк» не поставляется на экспорт. Вот и сейчас в Нижнем Тагиле на RAE-15 контрактов по его продаже подписано не будет, хотя участвующие в выставке Китай, Индия, Ливан, Куба и страны СНГ откровенно к РПГ-30 прицениваются. А присутствующие здесь представители США, Канады, Германии, Франции и Италии тщательно изучают его ТТХ, пытаясь понять принцип действия «русской беспощадной гранаты».

Впрочем, здесь большого секрета и нет. Но только в отношении визуального вида гранатомета и принципа его действия. Гранатомет РПГ-30 оснащается 105-мм тандемным боеприпасом, который в состоянии пробить броню толщиной более 600-мм, находящуюся за динамической защитой. И главная отличительная особенность — использование 2-й трубы, из которой выполняется выстрел ракетой-ловушкой меньшего калибра.

Она представляет собой часть настоящей ракеты, которая опережает на подлете к цели основную боеголовку. Принцип простой —  система активной защиты танка уничтожает имитатор ракеты и не может сразу же поразить гранату, которая и представляет реальную угрозу. РПГ-30 «втыкается» в цель менее чем за две десятых секунды после отвлекающей атаки и не оставляет шансов на повторное срабатывание защиты.

Гранатомет РПГ-30 «Крюк» создавался с применением уникальной и инновационной для ручных противотанковых средств бикалиберной конструкции, с применением имитатора цели. По конструкции он представляет собой две параллельных трубы различного диаметра, в которых размещены реактивные снаряды. Гранатомет оснащен единым устройством прицеливания и спусковым механизмом.

Из-за наибольшей эффективности применения в 200-300 метров РПГ оснащен механическим прицелом и приводится в боевое положение путем поднятия прицельной планки и взводом спускового механизма. Все просто, практически как в охотничьей курковой двустволке, вот только «Крюк» предназначен для более серьезной охоты — на «бронированных хищников»,

105-мм тандемная кумулятивная реактивная противотанковая граната ПГ-30 практически идентична с более ранней версией гранатомета РПГ-29 «Вампир». Поставляемый на экспорт «Вампир» весьма успешно зарекомендовал себя при поражении израильских танков «Меркава» во время второй ливанской войны, американских «Абрамс» М1А2 и английских «Челленджер» в ходе второй иракской кампании. Хорошие отзывы об РПГ-29 и у сирийских военных из состава правительственных войск.

«Сирийцы – отважные солдаты, – рассказывает бывший военный советник в Сирии, преподаватель академии им. Фрунзе полковник Матвейчук. – Но для обращения с современной боевой техникой и оружием им требуется дополнительная подготовка. А вот российские, да и старые советские гранатометы, они осваивают отлично. И из старичка РПГ-7, и из РПГ-29 они научились стрелять довольно метко. В принципе, этих гранатометов им пока достаточно – нет на фронте противостояния с повстанцами и боевиками ИГ той бронетехники, для поражения которой и предназначен РПГ-30

».

Если сравнивать новый российский гранатомет РПГ-30 «Крюк» с РПГ-29 «Вампир», то первый превосходит своего предшественника по компактности – его длина чуть больше метра, против достаточно громоздких двух метров у «Вампира». Боевые характеристики тоже несравнимо выше – за счет отвлекающей ракеты и более мощного кумулятивного заряда.

В армии новый гранатомет продолжает использоваться наравне с другими гранатометами, в том числе РПГ-22 и РПГ-26, которые эффективны в борьбе с бронетехникой. К тому же они и стоят дешевле, а поражать грузовик или легкую бронемашину из мощного «Крюка» – это все равно, что стрелять из пушки по воробьям. Все-таки РПГ-30 нацелен именно на серьезные цели, которые он способен поразить, даже несмотря на современные динамические средства защиты танков.

Не возникает проблем и в обучаемости гранатометчиков стрельбе из двухствольного РПГ-30. Как отмечают общевойсковые офицеры, на это уходит буквально несколько тренировок и практических стрельб. Есть особенность в достаточной хрупкости имитатора, поэтому гранатомет, условно говоря, нельзя с размаху закидывать в десантное отделение БМП. И инструктаж «по технике безопасности» с гранатометчиками проводится особенно строго.

К разработке этого реактивного противотанкового гранатомета на государственном научно-производственном предприятии «Базальт» приступили еще c начала 2000-х годов. РПГ-30 «Крюк» создавался для поражения всех типов бронетехники, в том числе и их перспективных образцов, а также небронированных целей, живой силы противника и защищенных укреплений и огневых точек на поле боя. Но в войсках его основным предназначением считается охота за танками, вступающими в прямое соприкосновение с нашими подразделениями.

РПГ-30 «Крюк» относится к новым средствам борьбы с бронетехникой противника, на которой используется специальная броня против боеголовок с кумулятивным зарядом. Ее называют активно-реактивной, и состоит она из взрывающихся пластин, которые образуют общую детонационную цепь.

В момент удара снаряда о пластину происходит детонация, которая оказывает воздействие на кумулятивную струю заряда, она уходит в сторону и не причиняет танку никакого вреда. Существуют также и системы активной защиты, способной засечь приближающийся к танку выстрел и запустить снаряд на встречу с ним, чтобы поразить ударным или взрывным воздействием. В случае с РПГ-30 такие варианты защиты брони не проходят – «Крюк» легко пробивает их своим мощным дуплетом.

/Виктор Сокирко, tvzvezda.ru/

army-news.ru

Гранатомет РПГ-30 Крюк, Характеристики ТТХ, Обзор Заряда, Описание, Фото и Видео

29.04.2019

С момента изобретения человеком доспехов встал ребром вопрос о противостоянии броне и снаряду. Изобретение РПГ внесло кардинальные изменения в тактику войск бронетехники и в целом так же значительно сказалось на ведении военных действий. В подробностях рассмотрим относительно новый и успешно прошедший серию боевых государственных проверок гранатомет РПГ-30, получивший имя «Крюк».

Реактивный ручной противотанковый гранатомет РПГ-30 является оружием разового использования калибра 105 мм. Предназначен для противодействия основным современным боевым танкам, оснащенным различными средствами защиты — и активной, и динамической. Был принят российской армией на вооружение в конце 2012 года, разработчиком «Крюка» выступило предприятие НПО «Базальт».

Структура и устройство РПГ-30 Крюк

Инновация в создании данного вида оружия заключается в его бикалиберности и оснащении так называемой «ложной целью», функция которой заключается в создании условий для беспрепятственного поражения противника.

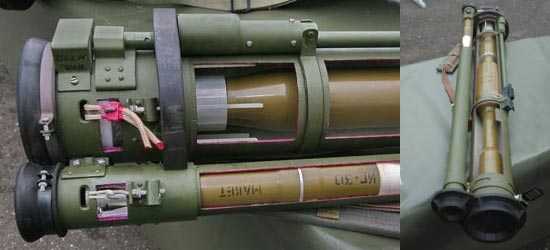

Общая конструкция гранатомета представляет собой две трубы разных диаметров, расположенных параллельно друг другу. Внутри размещены снаряды, торцы труб затянуты резиновыми лепестковыми мембранами, которые разрываются при выстреле, выпуская снаряд. Оснащен откидным механическим прицелом, спусковое и прицеливающее устройство едины.

В трубе большего диаметра размещена основная противотанковая граната, которая во многом аналогична снаряду более раннего гранатомета РПГ-29. В меньшем по диаметру контейнере находится снаряд-имитатор, который имеет идентичную основной гранате радиолокационную сигнатуру и траекторию.

По сравнению со своим предшественником РПГ-29, длина которого составляет 2 метра, «Крюк» значительно компактнее — немногим больше 1 метра.

Принцип действия РПГ-30 Крюк

Основное предназначение гранатомета «Крюк» — поражение бронетехники с небольших расстояний. Приведение РПГ в боевую готовность осуществляется путем поднятия прицельной планки и взводом спускового механизма.

При прицеле и нажатии на спуск срабатывает метательный заряд у обеих гранат — первым выходит из своего ствола меньший снаряд, за ним, с небольшим интервалом, основной. Комплексами защиты имитационный снаряд классифицируется как реактивная граната, что атакует танк и тем самым вызывает их срабатывание. Противоснаряд доступным ему методом (взрывной волной либо полем осколков) поражает имитатор цели, и тут же идущий следом снаряд ПГ-30 наносит сокрушительный удар бронетехнике противника. У всех КАЗ область поражения зачастую довольно мала и первая ударная волна большого урона основному снаряду «Крюка» не приносит. При чем осколки и облако плазмы после первого взрыва маскируют приближающуюся гранату, что мешает и идентифицировать угрозу, и противодействовать ей.

В результате основной слой брони танка пробивается кумулятивным снарядом. Бронетехника подвергается пожару и детонации боекомплекта.

Масштабы нанесенного урона

Выстрел гранатомета РПГ-30, по определению экспертов, способен пробить:

• 650 мм даже наиболее современной брони, преодолев динамическую защиту;
• около 1,5 м железобетонных конструкций — преград;
• более 2 м кирпичных заграждений;
• около 4 м преград деревоземляного типа.

Поставив перед собой главную задачу — создать оружие, с помощью которого вооруженные силы Российской федерации смогут противостоять любому противнику и любой современной технике, разработчики НПО «Базальт» своего добились. Ни спастись от такого оружия, ни противостоять ему невозможно — гранатомет поражает все типы бронированной и небронированной техники, защищенные укрепления и, разумеется, живую силу.

В 2009 году после государственной проверки и одобрения РПГ-30 российская армия приобрела 1000 экземпляров по приблизительной цене 83000 р. за штуку. Для сравнения, это в 2,5 раза дороже гранатометов РПГ-26 и РПГ-22, которые находились на тот момент на вооружении армии. Поставщики аргументируют это тем, что имитатор — удовольствие достаточно дорогое. Да и трата средств, по сути, совершенно оправданна.

Основные структурные и боевые характеристики:

• калибр — 105 мм;
• масса — 10,5 кг;
• длина — 1135 мм;
• дальность выстрела — 200 м;
• дальность прицела — 200 м;
• толщина пробиваемых преград: брони — 600 мм, железобетона — 1500 мм, кирпича — 2000 мм, земли — 3700 мм;
• стартовая скорость гранаты — 120 м/с;
• калибр основной гранаты — 105 мм.

Видео: обзор РПГ-30

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

РПГ-30 Крюк — страшный сон бронетехники США

Всплеск интереса к российской противотанковой гранате РПГ-30 с гранатометом одноразового применения «Крюк» возник в рамках выставки Russia Arms Expo 2015 (RAE). Конечно, его не сопоставить с вниманием к новому отечественному танку «Армата», но специалисты, в том числе и иностранные, своим вниманием гранатомет не обделили.
Конечно, не хочется из него даже гипотетически прицеливаться в российский танк (тем более, что система оповещения «свой-чужой» на бронетехнике пока не устанавливается), но вот ни один из нынешних иностранных танков против РПГ-30 не устоит. Впрочем, и предназначение у «Крюка» — поражение современных и перспективных танков, в том числе оснащенных навесной динамической защитой и системой активной защиты, а также других бронированных и легкобронированных целей.

Не случайно, что еще в 2013 году, когда РПГ-30, не имеющий и по сей день аналогов в мире, стал поступать на вооружение российской армии, Госдеп США занес его в список «ассиметричных угроз» американской армии. Пока «Крюк» не поставляется на экспорт. Вот и сейчас в Нижнем Тагиле на RAE-15 контрактов по его продаже подписано не будет, хотя участвующие в выставке Китай, Индия, Ливан, Куба и страны СНГ откровенно к РПГ-30 прицениваются. А присутствующие здесь представители США, Канады, Германии, Франции и Италии тщательно изучают его ТТХ, пытаясь понять принцип действия «русской беспощадной гранаты».
Впрочем, здесь большого секрета и нет. Но только в отношении визуального вида гранатомета и принципа его действия. Гранатомет РПГ-30 оснащается 105-мм тандемным боеприпасом, который в состоянии пробить броню толщиной более 600-мм, находящуюся за динамической защитой. И главная отличительная особенность — использование 2-й трубы, из которой выполняется выстрел ракетой-ловушкой меньшего калибра.
Она представляет собой часть настоящей ракеты, которая опережает на подлете к цели основную боеголовку. Принцип простой — система активной защиты танка уничтожает имитатор ракеты и не может сразу же поразить гранату, которая и представляет реальную угрозу. РПГ-30 «втыкается» в цель менее чем за две десятых секунды после отвлекающей атаки и не оставляет шансов на повторное срабатывание защиты.
Гранатомет РПГ-30 «Крюк» создавался с применением уникальной и инновационной для ручных противотанковых средств бикалиберной конструкции, с применением имитатора цели. По конструкции он представляет собой две параллельных трубы различного диаметра, в которых размещены реактивные снаряды. Гранатомет оснащен единым устройством прицеливания и спусковым механизмом.
Из-за наибольшей эффективности применения в 200-300 метров РПГ оснащен механическим прицелом и приводится в боевое положение путем поднятия прицельной планки и взводом спускового механизма. Все просто, практически как в охотничьей курковой двустволке, вот только «Крюк» предназначен для более серьезной охоты — на «бронированных хищников»,

105-мм тандемная кумулятивная реактивная противотанковая граната ПГ-30 практически идентична с более ранней версией гранатомета РПГ-29 «Вампир». Поставляемый на экспорт «Вампир» весьма успешно зарекомендовал себя при поражении израильских танков «Меркава» во время второй ливанской войны, американских «Абрамс» М1А2 и английских «Челленджер» в ходе второй иракской кампании. Хорошие отзывы об РПГ-29 и у сирийских военных из состава правительственных войск.
«Сирийцы – отважные солдаты, – рассказывает бывший военный советник в Сирии, преподаватель академии им. Фрунзе полковник Матвейчук. – Но для обращения с современной боевой техникой и оружием им требуется дополнительная подготовка. А вот российские, да и старые советские гранатометы, они осваивают отлично. И из старичка РПГ-7, и из РПГ-29 они научились стрелять довольно метко. В принципе, этих гранатометов им пока достаточно – нет на фронте противостояния с повстанцами и боевиками ИГ той бронетехники, для поражения которой и предназначен РПГ-30».
Если сравнивать новый российский гранатомет РПГ-30 «Крюк» с РПГ-29 «Вампир», то первый превосходит своего предшественника по компактности – его длина чуть больше метра, против достаточно громоздких двух метров у «Вампира». Боевые характеристики тоже несравнимо выше – за счет отвлекающей ракеты и более мощного кумулятивного заряда.
В армии новый гранатомет продолжает использоваться наравне с другими гранатометами, в том числе РПГ-22 и РПГ-26, которые эффективны в борьбе с бронетехникой. К тому же они и стоят дешевле, а поражать грузовик или легкую бронемашину из мощного «Крюка» – это все равно, что стрелять из пушки по воробьям. Все-таки РПГ-30 нацелен именно на серьезные цели, которые он способен поразить, даже несмотря на современные динамические средства защиты танков.
Не возникает проблем и в обучаемости гранатометчиков стрельбе из двухствольного РПГ-30. Как отмечают общевойсковые офицеры, на это уходит буквально несколько тренировок и практических стрельб. Есть особенность в достаточной хрупкости имитатора, поэтому гранатомет, условно говоря, нельзя с размаху закидывать в десантное отделение БМП. И инструктаж «по технике безопасности» с гранатометчиками проводится особенно строго.
К разработке этого реактивного противотанкового гранатомета на государственном научно-производственном предприятии «Базальт» приступили еще c начала 2000-х годов. РПГ-30 «Крюк» создавался для поражения всех типов бронетехники, в том числе и их перспективных образцов, а также небронированных целей, живой силы противника и защищенных укреплений и огневых точек на поле боя. Но в войсках его основным предназначением считается охота за танками, вступающими в прямое соприкосновение с нашими подразделениями.
«Крюк» относится к новым средствам борьбы с бронетехникой противника, на которой используется специальная броня против боеголовок с кумулятивным зарядом. Ее называют активно-реактивной, и состоит она из взрывающихся пластин, которые образуют общую детонационную цепь.
В момент удара снаряда о пластину происходит детонация, которая оказывает воздействие на кумулятивную струю заряда, она уходит в сторону и не причиняет танку никакого вреда. Существуют также и системы активной защиты, способной засечь приближающийся к танку выстрел и запустить снаряд на встречу с ним, чтобы поразить ударным или взрывным воздействием. В случае с РПГ-30 такие варианты защиты брони не проходят – «Крюк» легко пробивает их своим мощным дуплетом.
Тактико-технические характеристики РПГ-30 «Крюк»:
Калибр гранатомета – 105 мм;
Вес – 10,3 кг;
Длина – 1135 мм;
Прицельная дальность стрельбы и дальность прямого выстрела – 200 м;
Толщина пробиваемой преграды:
— основной брони после активной и динамической защиты – 600 мм;
— железобетонной – 1500 мм;
— кирпичной – 2000 мм;
— деревоземляной – 3700 мм.

fishki.net

Русская беспощадная граната: РПГ-30 «Крюк»

Всплеск интереса к российской противотанковой гранате РПГ-30 с гранатометом одноразового применения «Крюк» возник в рамках выставки Russia Arms Expo 2015 (RAE). Конечно, его не сопоставить с вниманием к новому отечественному танку «Армата», но специалисты, в том числе и иностранные, своим вниманием гранатомет не обделили.

Конечно, не хочется из него даже гипотетически прицеливаться в российский танк (тем более, что система оповещения «свой-чужой» на бронетехнике пока не устанавливается), но вот ни один из нынешних иностранных танков против РПГ-30 не устоит. Впрочем, и предназначение у «Крюка» — поражение современных и перспективных танков, в том числе оснащенных навесной динамической защитой и системой активной защиты, а также других бронированных и легкобронированных целей.

_{Фото: bazalt.ru}

Не случайно, что еще в 2013 году, когда РПГ-30, не имеющий и по сей день аналогов в мире, стал поступать на вооружение российской армии, Госдеп США занес его в список «ассиметричных угроз» американской армии. Пока «Крюк» не поставляется на экспорт. Вот и сейчас в Нижнем Тагиле на RAE-15 контрактов по его продаже подписано не будет, хотя участвующие в выставке Китай, Индия, Ливан, Куба и страны СНГ откровенно к РПГ-30 прицениваются. А присутствующие здесь представители США, Канады, Германии, Франции и Италии тщательно изучают его ТТХ, пытаясь понять принцип действия «русской беспощадной гранаты».

Впрочем, здесь большого секрета и нет. Но только в отношении визуального вида гранатомета и принципа его действия.  Гранатомет РПГ-30 оснащается 105-мм тандемным боеприпасом, который в состоянии пробить броню толщиной более 600-мм, находящуюся за динамической защитой. И главная отличительная особенность — использование 2-й трубы, из которой выполняется выстрел ракетой-ловушкой меньшего калибра.

Она представляет собой часть настоящей ракеты, которая опережает на подлете к цели основную боеголовку. Принцип простой —  система активной защиты танка уничтожает имитатор ракеты и не может сразу же поразить гранату, которая и представляет реальную угрозу. РПГ-30 «втыкается» в цель менее чем за две десятых секунды после отвлекающей атаки и не оставляет шансов на повторное срабатывание защиты.

_{Фото: defence.gov}

Гранатомет РПГ-30 «Крюк» создавался с применением уникальной и инновационной для ручных противотанковых средств бикалиберной конструкции, с применением имитатора цели. По конструкции он представляет собой две параллельных трубы различного диаметра, в которых размещены реактивные снаряды. Гранатомет оснащен единым устройством прицеливания и спусковым механизмом.

Из-за наибольшей эффективности применения в 200-300 метров РПГ оснащен механическим прицелом и приводится в боевое положение путем поднятия прицельной планки и взводом спускового механизма. Все просто, практически как в охотничьей курковой двустволке, вот только «Крюк» предназначен для более серьезной охоты — на «бронированных хищников»,

105-мм тандемная кумулятивная реактивная противотанковая граната ПГ-30 практически идентична с более ранней версией гранатомета РПГ-29 «Вампир». Поставляемый на экспорт «Вампир» весьма успешно зарекомендовал себя при поражении израильских танков «Меркава» во время второй ливанской войны, американских «Абрамс» М1А2 и английских «Челленджер» в ходе второй иракской кампании. Хорошие отзывы об РПГ-29 и у сирийских военных из состава правительственных войск.

«Сирийцы – отважные солдаты, – рассказывает бывший военный советник в Сирии, преподаватель академии им. Фрунзе полковник Матвейчук. – Но для обращения с современной боевой техникой и оружием им требуется дополнительная подготовка. А вот российские, да и старые советские гранатометы, они осваивают отлично. И из старичка РПГ-7, и из РПГ-29 они научились стрелять довольно метко. В принципе, этих гранатометов им пока достаточно – нет на фронте противостояния с повстанцами и боевиками ИГ той бронетехники, для поражения которой и предназначен РПГ-30».

Если сравнивать новый российский гранатомет РПГ-30 «Крюк» с РПГ-29 «Вампир», то первый превосходит своего предшественника по компактности – его длина чуть больше метра, против достаточно громоздких двух метров у «Вампира». Боевые характеристики тоже несравнимо выше – за счет отвлекающей ракеты и более мощного кумулятивного заряда.

В армии новый гранатомет продолжает использоваться наравне с другими гранатометами, в том числе РПГ-22 и РПГ-26, которые эффективны в борьбе с бронетехникой. К тому же они и стоят дешевле, а поражать грузовик или легкую бронемашину из мощного «Крюка» – это все равно, что стрелять из пушки по воробьям. Все-таки РПГ-30 нацелен именно на серьезные цели, которые он способен поразить, даже несмотря на современные динамические средства защиты танков.

_{Фото: defence.gov}

Не возникает проблем и в обучаемости гранатометчиков стрельбе из двухствольного РПГ-30. Как отмечают общевойсковые офицеры, на это уходит буквально несколько тренировок и практических стрельб. Есть особенность в достаточной хрупкости имитатора, поэтому гранатомет, условно говоря, нельзя с размаху закидывать в десантное отделение БМП. И инструктаж «по технике безопасности» с гранатометчиками проводится особенно строго.

К разработке этого реактивного противотанкового гранатомета на государственном научно-производственном предприятии «Базальт» приступили еще c начала 2000-х годов. РПГ-30 «Крюк» создавался для поражения всех типов бронетехники, в том числе и их перспективных образцов, а также небронированных целей, живой силы противника и защищенных укреплений и огневых точек на поле боя. Но в войсках его основным предназначением считается охота за танками, вступающими в прямое соприкосновение с нашими подразделениями.

_{Фото: Минобороны России}

«Крюк» относится к новым средствам борьбы с бронетехникой противника, на которой используется специальная броня против боеголовок с кумулятивным зарядом. Ее называют активно-реактивной, и состоит она из взрывающихся пластин, которые образуют общую детонационную цепь.

В момент удара снаряда о пластину происходит детонация, которая оказывает воздействие на кумулятивную струю заряда, она уходит в сторону и не причиняет танку никакого вреда. Существуют также и системы активной защиты, способной засечь приближающийся к танку выстрел и запустить снаряд на встречу с ним, чтобы поразить ударным или взрывным воздействием. В случае с РПГ-30 такие варианты защиты брони не проходят – «Крюк» легко пробивает их своим мощным дуплетом.

Автор: Виктор Сокирко

Фото: defence.gov

tvzvezda.ru

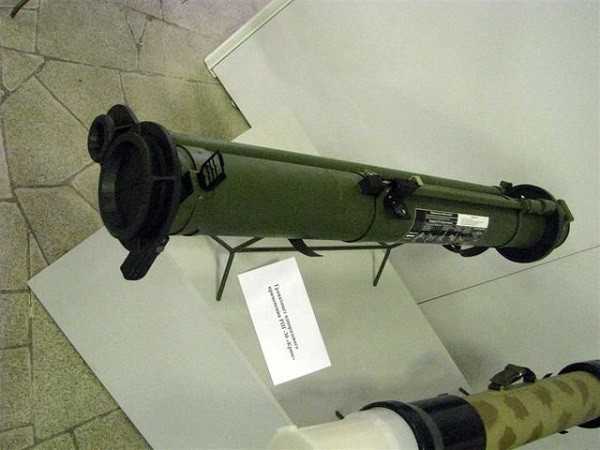

Гранатомет РПГ-30 «Крюк» (Россия / СССР)

РПГ-30

В середине 2000 годов государственным научно-производственным предприятием (ГНПП) «Базальт» был разработан и успешно испытан новый реактивный противотанковый гранатомет РПГ-30 «Крюк».

РПГ-30 создавался для поражения всех типов состоящих на вооружении и перспективных танков и других бронированных и небронированных машин, а также живой силы и защищенных укреплений на поле боя. Эта система противотанкового оружия способна преодолевать любые комплексы активной защиты (КАЗ) бронетехники, созданные к началу XXI века в различных странах.

РПГ-30

РПГ-30 был создан с использованием инновационной для ручных противотанковых гранотометов бикалиберной конструкции с использованием имитатора цели для преодоления активной защиты.

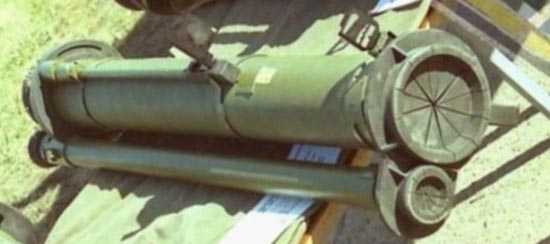

Конструктивно гранатомет РПГ-30 представляет собой две параллельные трубы, в которых находятся реактивные снаряды. Торцы труб закрыты лепестковыми резиновыми мембранами, разрушающимися при выстреле.

Устройства прицеливания и спусковой механизм единый. Гранатомет имеет механический откидной прицел.

Приведение в боевое положение гранатомета осуществляется поднятием планки прицела и взведением спускового механизма.

Калибр, мм	105
Вес, кг	10.3
Прицельная дальность стрельбы, м	200
Толщина пробиваемой преграды, мм — брони после активной и динамической защиты — железобетонной — кирпичной — деревоземляной	600 1500 2000 3700

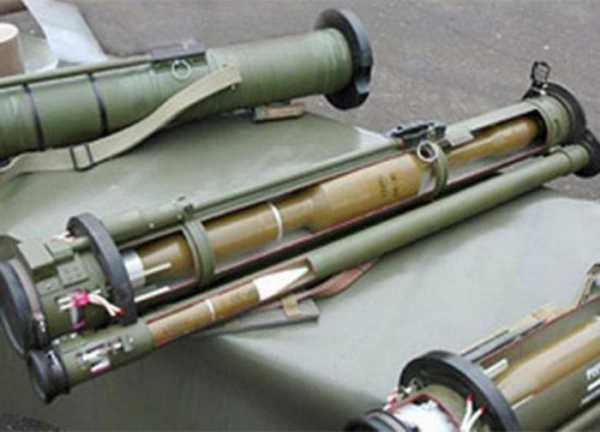

В большем по диаметру контейнере гранатомета размещена основная тандемная кумулятивная реактивная противотанковая граната ПГ-30 калибра 105 мм. Во многом эта граната аналогична реактивному снаряду более раннего гранатомета РПГ-29, хорошо зарекомендовавшего себя по поражению танков (на примере танков «Меркава» в ходе второй ливанской войны, танков Челленджер 2 и М1А2 Абрамс в ходе Иракской войны).

В меньшем по диаметру контейнере расположен реактивный снаряд-имитатор цели. Снаряд-имитатор имеет идентичные с основной гранатой траекторию и радиолокационную сигнатуру и классифицируется комплексами активной защиты, как атакующая танк реактивная граната, вызывая их срабатывание.

РПГ-30

Находясь на дистанции выстрела до танка противника, гранатометотчик прицеливается и производит выстрел из РПГ-30. При этом происходит срабатывание метательных зарядов обоих снарядов. Меньший по размеру имитатор цели выходит из ствола первым, а после этого с небольшой задержкой — основная граната ПГ-30.

РПГ-30

Приближающийся к танку снаряд-имитатор обнаруживается комплексом активной защиты, классифицируется как атакующая граната и вызывает срабатывание комплекса активной защиты. Противоснаряд комплекса активной защиты направленным полем осколков или взрывной волной уничтожает имитатор цели. При этом КАЗ (которая разрабатывается на основании требований минимизации сторонних разрушений, чтобы не повредить свою технику или пехоту, имеет относительно небольшую область поражения, а также реагирует на новую цель с задержкой 0,2-0,4 секунды) не способна поразить идущую следом основную гранату.

В результате главный кумулятивный снаряд пробивает основной слой брони, поражает экипаж и оборудование внутри танка, вызывает пожар и детонацию боекомплекта.

В 2008 году РПГ-30 «Крюк» был продемонстрирован широкой публике, после чего было принято решение о поставке этого гранатомета на вооружение российской армии.

принцип действия РПГ-30

weaponland.ru

Русская беспощадная граната: РПГ-30 «Крюк»



Всплеск интереса к российской противотанковой гранате РПГ-30 с гранатометом одноразового применения «Крюк» возник в рамках выставки Russia Arms Expo-2015 (RAE). Конечно, его не сопоставить с вниманием к новому отечественному танку «Армата», но специалисты, в том числе и иностранные, своим вниманием гранатомет не обделили.

Конечно, не хочется из него даже гипотетически прицеливаться в российский танк (тем более, что система оповещения «свой-чужой» на бронетехнике пока не устанавливается), но вот ни один из нынешних иностранных танков против РПГ-30 не устоит. Впрочем, и предназначение у «Крюка» — поражение современных и перспективных танков, в том числе оснащенных навесной динамической защитой и системой активной защиты, а также других бронированных и легкобронированных целей.



_{Фото: bazalt.ru}

Не случайно, что еще в 2013 году, когда РПГ-30, не имеющий и по сей день аналогов в мире, стал поступать на вооружение российской армии, Госдеп США занес его в список «ассиметричных угроз» американской армии. Пока «Крюк» не поставляется на экспорт. Вот и сейчас в Нижнем Тагиле на RAE-15 контрактов по его продаже подписано не будет, хотя участвующие в выставке Китай, Индия, Ливан, Куба и страны СНГ откровенно к РПГ-30 прицениваются. А присутствующие здесь представители США, Канады, Германии, Франции и Италии тщательно изучают его ТТХ, пытаясь понять принцип действия «русской беспощадной гранаты».

Впрочем, здесь большого секрета и нет. Но только в отношении визуального вида гранатомета и принципа его действия.  Гранатомет РПГ-30 оснащается 105-мм тандемным боеприпасом, который в состоянии пробить броню толщиной более 600-мм, находящуюся за динамической защитой. И главная отличительная особенность — использование 2-й трубы, из которой выполняется выстрел ракетой-ловушкой меньшего калибра.

Она представляет собой часть настоящей ракеты, которая опережает на подлете к цели основную боеголовку. Принцип простой —  система активной защиты танка уничтожает имитатор ракеты и не может сразу же поразить гранату, которая и представляет реальную угрозу. РПГ-30 «втыкается» в цель менее чем за 2 десятых секунды после отвлекающей атаки и не оставляет шансов на повторное срабатывание защиты.



_{Фото: defence.gov}





Гранатомет РПГ-30 «Крюк» создавался с применением уникальной и инновационной для ручных противотанковых средств биколиберной конструкции, с применением имитатора цели. По конструкции он представляет собой 2-е параллельных трубы различного диаметра, в которых размещены реактивные снаряды. Гранатомет оснащен единым устройством прицеливания и спусковым механизмом.

Из-за наибольшей эффективности применения в 200-300 метров РПГ оснащен механическим прицелом и приводится в боевое положение путем поднятия прицельной планки и взводом спускового механизма. Все просто, практически как в охотничьей курковой двустволке, вот только «Крюк» предназначен для более серьезной охоты — на «бронированных хищников»,

105-мм тандемная кумулятивная реактивная противотанковая граната ПГ-30 практически идентична с более ранней версией гранатомета РПГ-29 «Вампир». Поставляемый на экспорт «Вампир» весьма успешно зарекомендовал себя при поражении израильских танков Меркава во время 2-й ливанской войны, американских Абрамс М1А2 и английских Челленджер в ходе 2-й иракской компании. Хорошие отзывы об РПГ-29 и у сирийских военных из состава правительственных войск.

«Сирийцы отважные солдаты, — рассказывает бывший военный советник в Сирии, преподаватель академии им. Фрунзе полковник Матвейчук. – Но для обращения с современной боевой техникой и оружием им требуется дополнительная подготовка. А вот российские, да и старые советские гранатометы, они осваивают отлично. И из старичка РПГ-7, и из РПГ-29 они научились стрелять довольно метко. В принципе, этих гранатометов им пока достаточно – нет на фронте противостояния с повстанцами и боевиками ИГ той бронетехники, для поражения которой и предназначен РПГ-30».

Если сравнивать новый российский гранатомет РПГ-30 «Крюк» с РПГ-29 «Вампир», то первый превосходит своего предшественника по компактности – его длина чуть больше 1 метра, против достаточно громоздких 2-х метров у «Вампира». Боевые характеристики тоже несравнимо выше – за счет отвлекающей ракеты и более мощного кумулятивного заряда.

В армии новый гранатомет продолжается использоваться наравне с другими гранатометами, в том числе РПГ-22 и РПГ-26, которые эффективны в борьбе с бронетехникой. К тому же они и стоят дешевле, а поражать грузовик или легкую бронемашину из мощного «Крюка» — это все равно, что стрелять из пушки по воробьям. Все-таки РПГ-30 нацелен именно на серьезные цели, которые он способен поразить даже не смотря на современные динамические средства защиты танков.



_{Фото: defence.gov}



Не возникает проблем и в обучаемости гранатометчиков стрельбе из двухствольного РПГ-30. Как отмечают общевойсковые офицеры, на это уходит буквально несколько тренировок и практических стрельб. Есть особенность в достаточной хрупкости имитатора, поэтому гранатомет, условно говоря, нельзя с размаху закидывать в десантное отделение БМП. И инструктаж «по технике безопасности» с гранатометчиками проводится особенно строго.

К разработке этого реактивного противотанкового гранатомета на государственном научно-производственном предприятии «Базальт» приступили еще в середине 2000-х годов. РПГ-30 «Крюк» создавался для поражения всех типов бронетехники, в том числе и их перспективных образцов, а также небронированных целей, живой силы противника и защищенных укреплений и огневых точек на поле боя. Но в войсках его основным предназначением считается охота за танками, вступающими в прямое соприкосновение с нашими подразделениями.



_{Фото: mil.ru}

«Крюк» относится к новым средствам борьбы с бронетехникой противника, на которой используется специальная броня против боеголовок с кумулятивным зарядом. Ее называют активно-реактивной и состоит она из взрывающихся пластин, которые образуют общую детонационную цепь.

В момент удара снаряда о пластину происходит детонация, которая оказывает воздействие на кумулятивную струю заряда – она уходит в сторону и не причиняет танку никакого вреда. Существует также и системы активной защиты, способной засечь приближающийся к танку выстрел и запустить снаряд на встречу с ним, чтобы поразить ударным или взрывным воздействием. В случае с РПГ-30 такие варианты защиты брони не проходят – «Крюк» легко пробивает их своим мощным дуплетом.



Автор: Виктор Сокирко

Фото: defence.gov

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

zagopod.com

Гарри Химик: Русская беспощадная граната… РПГ-30 «Крюк»

...Не случайно, что еще в 2013 году, когда РПГ-30, не имеющий и по сей день аналогов в мире, стал поступать на вооружение российской армии, Госдеп США занес его в список «ассиметричных угроз» американской армии…, и сейчас в Нижнем Тагиле на RAE-15… представители США, Канады, Германии, Франции и Италии тщательно изучают его ТТХ, пытаясь понять принцип действия «русской беспощадной гранаты»…
…Главная отличительная особенность — использование 2-й трубы, из которой выполняется выстрел ракетой-ловушкой меньшего калибра…
Принцип простой — система активной защиты танка уничтожает имитатор ракеты и не может сразу же поразить гранату, которая и представляет реальную угрозу. РПГ-30 «втыкается» в цель менее чем за две десятых секунды после отвлекающей атаки и не оставляет шансов на повторное срабатывание защиты…

http://tvzvezda.ru/news/forces…

Всплеск интереса к российской противотанковой гранате РПГ-30 с гранатометом одноразового применения «Крюк» возник в рамках выставки Russia Arms Expo 2015 (RAE). Конечно, его не сопоставить с вниманием к новому отечественному танку «Армата», но специалисты, в том числе и иностранные, своим вниманием гранатомет не обделили.

Конечно, не хочется из него даже гипотетически прицеливаться в российский танк (тем более, что система оповещения «свой-чужой» на бронетехнике пока не устанавливается), но вот ни один из нынешних иностранных танков против РПГ-30 не устоит. Впрочем, и предназначение у «Крюка» — поражение современных и перспективных танков, в том числе оснащенных навесной динамической защитой и системой активной защиты, а также других бронированных и легкобронированных целей.

Фото: bazalt.ru

Не случайно, что еще в 2013 году, когда РПГ-30, не имеющий и по сей день аналогов в мире, стал поступать на вооружение российской армии, Госдеп США занес его в список «ассиметричных угроз» американской армии. Пока «Крюк» не поставляется на экспорт. Вот и сейчас в Нижнем Тагиле на RAE-15 контрактов по его продаже подписано не будет, хотя участвующие в выставке Китай, Индия, Ливан, Куба и страны СНГ откровенно к РПГ-30 прицениваются. А присутствующие здесь представители США, Канады, Германии, Франции и Италии тщательно изучают его ТТХ, пытаясь понять принцип действия «русской беспощадной гранаты».

Впрочем, здесь большого секрета и нет. Но только в отношении визуального вида гранатомета и принципа его действия. Гранатомет РПГ-30 оснащается 105-мм тандемным боеприпасом, который в состоянии пробить броню толщиной более 600-мм, находящуюся за динамической защитой. И главная отличительная особенность — использование 2-й трубы, из которой выполняется выстрел ракетой-ловушкой меньшего калибра.

Она представляет собой часть настоящей ракеты, которая опережает на подлете к цели основную боеголовку. Принцип простой — система активной защиты танка уничтожает имитатор ракеты и не может сразу же поразить гранату, которая и представляет реальную угрозу. РПГ-30 «втыкается» в цель менее чем за две десятых секунды после отвлекающей атаки и не оставляет шансов на повторное срабатывание защиты.

Фото: defence.gov

Гранатомет РПГ-30 «Крюк» создавался с применением уникальной и инновационной для ручных противотанковых средств бикалиберной конструкции, с применением имитатора цели. По конструкции он представляет собой две параллельных трубы различного диаметра, в которых размещены реактивные снаряды. Гранатомет оснащен единым устройством прицеливания и спусковым механизмом.

Из-за наибольшей эффективности применения в 200-300 метров РПГ оснащен механическим прицелом и приводится в боевое положение путем поднятия прицельной планки и взводом спускового механизма. Все просто, практически как в охотничьей курковой двустволке, вот только «Крюк» предназначен для более серьезной охоты — на «бронированных хищников»,

105-мм тандемная кумулятивная реактивная противотанковая граната ПГ-30 практически идентична с более ранней версией гранатомета РПГ-29 «Вампир». Поставляемый на экспорт «Вампир» весьма успешно зарекомендовал себя при поражении израильских танков «Меркава» во время второй ливанской войны, американских «Абрамс» М1А2 и английских «Челленджер» в ходе второй иракской кампании. Хорошие отзывы об РПГ-29 и у сирийских военных из состава правительственных войск.

«Сирийцы – отважные солдаты, – рассказывает бывший военный советник в Сирии, преподаватель академии им. Фрунзе полковник Матвейчук. – Но для обращения с современной боевой техникой и оружием им требуется дополнительная подготовка. А вот российские, да и старые советские гранатометы, они осваивают отлично. И из старичка РПГ-7, и из РПГ-29 они научились стрелять довольно метко. В принципе, этих гранатометов им пока достаточно – нет на фронте противостояния с повстанцами и боевиками ИГ той бронетехники, для поражения которой и предназначен РПГ-30».

Если сравнивать новый российский гранатомет РПГ-30 «Крюк» с РПГ-29 «Вампир», то первый превосходит своего предшественника по компактности – его длина чуть больше метра, против достаточно громоздких двух метров у «Вампира». Боевые характеристики тоже несравнимо выше – за счет отвлекающей ракеты и более мощного кумулятивного заряда.

В армии новый гранатомет продолжает использоваться наравне с другими гранатометами, в том числе РПГ-22 и РПГ-26, которые эффективны в борьбе с бронетехникой. К тому же они и стоят дешевле, а поражать грузовик или легкую бронемашину из мощного «Крюка» – это все равно, что стрелять из пушки по воробьям. Все-таки РПГ-30 нацелен именно на серьезные цели, которые он способен поразить, даже несмотря на современные динамические средства защиты танков.

Фото: defence.gov

Не возникает проблем и в обучаемости гранатометчиков стрельбе из двухствольного РПГ-30. Как отмечают общевойсковые офицеры, на это уходит буквально несколько тренировок и практических стрельб. Есть особенность в достаточной хрупкости имитатора, поэтому гранатомет, условно говоря, нельзя с размаху закидывать в десантное отделение БМП. И инструктаж «по технике безопасности» с гранатометчиками проводится особенно строго.

К разработке этого реактивного противотанкового гранатомета на государственном научно-производственном предприятии «Базальт» приступили еще c начала 2000-х годов. РПГ-30 «Крюк» создавался для поражения всех типов бронетехники, в том числе и их перспективных образцов, а также небронированных целей, живой силы противника и защищенных укреплений и огневых точек на поле боя. Но в войсках его основным предназначением считается охота за танками, вступающими в прямое соприкосновение с нашими подразделениями.

Фото: Минобороны России

«Крюк» относится к новым средствам борьбы с бронетехникой противника, на которой используется специальная броня против боеголовок с кумулятивным зарядом. Ее называют активно-реактивной, и состоит она из взрывающихся пластин, которые образуют общую детонационную цепь.

В момент удара снаряда о пластину происходит детонация, которая оказывает воздействие на кумулятивную струю заряда, она уходит в сторону и не причиняет танку никакого вреда. Существуют также и системы активной защиты, способной засечь приближающийся к танку выстрел и запустить снаряд на встречу с ним, чтобы поразить ударным или взрывным воздействием. В случае с РПГ-30 такие варианты защиты брони не проходят – «Крюк» легко пробивает их своим мощным дуплетом.

Автор: Виктор Сокирко

Фото: defence.gov
