Гранатомет РПГ-22 «Нетто» (6Г18) | Военное оружие и армии Мира
В 1970-е гг. командование Советской армии пришло к выводу, что войскам необходим более мощный, чем только что запущенный в производство одноразовый гранатомет РПГ-18 «Муха». Разработка нового гранатомета была начата в ЦКИБ СОО в 1974 г. под обозначением ТКБ-0125. На вооружение Советской армии новый гранатомет был принят в марте 1980 г. Как и РПГ-18, гранатомет РПГ-22 — одноразовое оружие, предназначенное прежде всего для поражения танков и других бронированных целей.
«Нетто» состоит из пускового устройства с механическим (открытым) прицелом, ударно-спускового механизма, рычаг взведения которого одновременно является прицельной стойкой и предохранителем, а также калиберной гранаты кумулятивного действия. Пусковое устройство представляет собой гладкоствольную трубу, надульной части которой имеется насадок. За счет него увеличивается длина пускового устройства в боевом положении. Это необходимо для обеспечения полного сгорания порохового заряда реактивного двигателя гранаты во время ее движения в стволе пускового устройства. Перед выстрелом необходимо выдернуть чеку, выдвинуть насадок, снять заднюю крышку и поднять рычаг взведения. Выстрел производится нажатием на спусковое устройство.
По сравнению с гранатой ПГ-18 к РПГ-18, граната ПГ-22 гранатомета РПГ-22 обладает большей мощностью действия боевой части. Это достигнуто за счет увеличения массы заряда и повышения калибра с 64 мм до 72,5 мм. Гранатомет РПГ-22 выпускался параллельно с РПГ-18. До 1993 г. было произведено 400 тыс. таких гранатометов.
Оставить эмоциюНравится Тронуло Ха-Ха Ого Печаль Злюсь
5166warfor.me
Гранатомет РПГ-28 Клюква. Фото. Видео. ТТХ. Устройство
РПГ-28 «Клюква» (индекс ГРАУ — 7П47) — российский ручной противотанковый гранатомёт (реактивная противотанковая граната), разработанный «НПО «Базальт». Предназначена для поражения танков и другой бронированной и небронированной техники, подавления огневых точек и живой силы, расположенной в фортификационных сооружениях, зданиях городского типа, обеспечивая пробитие 900-мм композитной брони, до 3 м. кирпичной кладки или около 2.4 м. железобетона.
Видео РПГ-28 Клюква
Впервые РПГ-28 был представлен широкой публике в 2007 году. Пусковое устройство представляет собой трубу-моноблок из стеклопластика. С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками. Для приведения в боевое положение извлекается предохранительная чека, и прицельные приспособления приводятся в боевое положение, при этом взводится ударно-спусковой механизм, и можно произвести запуск гранаты нажатием на спусковой рычаг. При необходимости перевода гранаты обратно в походное положение ударно-спусковой механизм снимается с боевого взвода при опускании целика прицела в горизонтальное положение и фиксации его чекой.

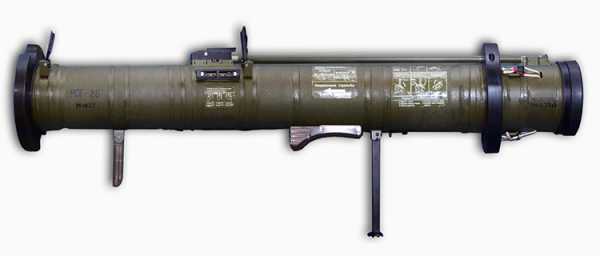

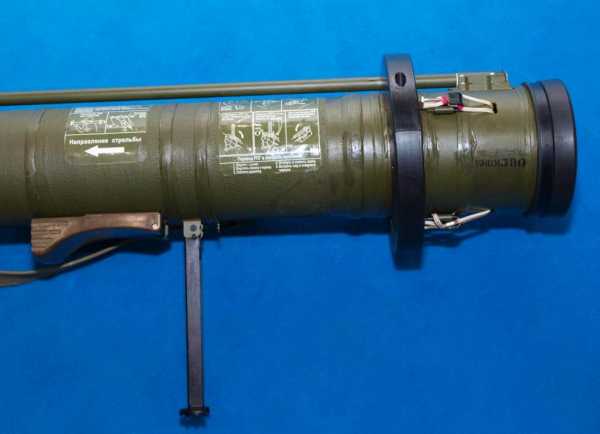

В виду значительной массы гранаты в сборе на пусковой трубе снизу расположены упор для плеча, складная нога-опора позади него и складная передняя рукоятка. При выстреле позади пускового устройства образуется опасная зона глубиной до 30 метров и с раствором 90 градусов.
РПГ-28 имеет тандемный кумулятивный боеприпас, обеспечивающий пробитие за динамической защитой брони толщиной свыше 900 мм. Прицельная дальность стрельбы составляет 300 метров.

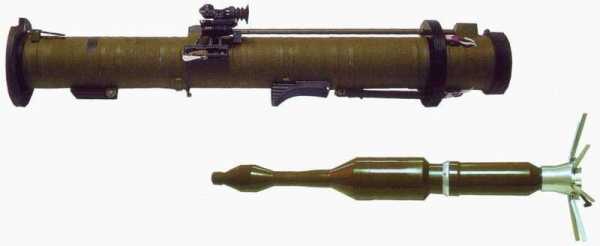

Реактивная противотанковая граната РПГ-28 представляет собой реактивный снаряд с тандемной кумулятивной бронебойной боевой частью: основная БЧ, БЧ-лидер, предназначенная для преодоления динамической защиты и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения.
РПГ-28 в 2007 году был принят на вооружение российской армии. Габаритно-массовые характеристики гранатомета позволило применять его одному солдату во всех условиях современного боя. Реактивная граната РПГ-28 обеспечила надежное поражение существующих и перспективных танков, в том числе оснащенных навесной и встроенной динамической защитой. За свои уникальные качества — надежность, мощность, великолепную точность и непревзойденную пробиваемость, РПГ-28 в среде специалистов получил название — «убийца танков».
Тактико-технические характеристики РПГ-28 Клюква
Калибр РПГ-28
— 125 мм
Вес РПГ-28
— 13 кг
Размеры РПГ-28
— Длина, мм: 1155
Дальность стрельбы РПГ-28
— Дальность прямого выстрела: 180 метров
— Прицельная дальность: 300 метров
Бронепробиваемость РПГ-28
— 900 мм за ДЗ
Масса гранаты, кг: 8.5
Калибр головной части гранаты, мм: 125
Фото РПГ-28 Клюква
Добавить комментарий
oruzhie.info
Ручной противотанковый гранатомет РПГ-2 | Армия и вооружение
В 1947 году в Конструкторском бюро ГСКБ-30 Министерства сельскохозяйственного машиностроения под общим руководством А.В. Смолякова (ранее это КБ принадлежало Наркомату промышленности
боеприпасов) началась разработка ручного противотанкового гранатомета ДРГ-40 и гранаты ПГ-80. Эта система оказалась более удачной. В результате был создан 40-мм гранатомет и 80-мм кумулятивная надкалиберная граната со стартовым пороховым зарядом.
Граната ПГ-2 к гранатомету РПГ-2.
Разрез гранаты ПГ-2.
После полигонных испытаний гранатомет получил наименование «Ручной противотанковый гранатомет РПГ-2
гранатометный комплекс РПГ-2 — это динамореактивная многоразовая система с выстрелом активного типа. Однако в нем удалось добиться значительно лучших характеристик, в том числе стабильности действия выстрела в летних и зимних условиях, большей эффективности кумулятивного заряда. Ствол гранатомета изготавливался из стального трубного проката. Сверху к стволу приварены основания мушки и прицельной планки, а снизу — ушки для крепления ударно-спускового механизма. На казенную часть ствола, для его предохранения от засорения землей при случайном утыкании вгрунт, навинчивался предохранитель. Во избежание ожогов рук при стрельбе, на стволе гранатомета были закреплены две деревянные накладки. Ударно-спусковой механизм куркового типа и бойковый механизм,собранные на стволе, обеспечивали высокую надежность и удобство производства выстрела.
Граната ПГ-2 состояла из кумулятивной боевой части, донного взрывателя, стабилизатора и порохового заряда. На стабилизаторе были закреплены шесть гибких перьев, свернутых вокруг трубки и разворачивающихся после вылета гранаты из ствола при выстреле.
Стартовый пороховой заряд присоединялся к гранате на резьбовом соединении. Он состоял из бумажной гильзы, заполненной дымным ружейным порохом. Новый гранатометный комплекс сочетал простоту конструкции и дешевизну производства с достаточной по тому времени эффективностью. Имея большую дальность прямого выстрела, чем у РПГ-1, граната ПГ-2 обладала и большей бронепробиваемостью.
Ручной противотанковый гранатомет РПГ-2Н с прицелом НСП-2.
Сумка для переноски
гранат
ПГ-2 и ЗИПа для гранатомета РПГ-2.
В 1949 году гранатомет РПГ-2
танков в ближнем бою. Простота устройства и производства
выстрела позволили быстро овладеть гранатометом в войсках. Создателям гранатомета С.Г. Коршунову и В.Ф. Кузьмину, после принятия
гранатомета на вооружение, была присуждена Государственная премия. В 1957 году гранатомет оснастили ночным инфракрасным прицелом НСП-2. Этот вариант гранатомета получил наименование РПГ-2Н. Кроме ручных противотанковых гранатометов, в СССР к концу 40-х были разработаны 82-мм и 122-мм станковые противотанковые гранатометы с большей дальностью эффективного огня и большей бронепробиваемостью. Общая схема устройства станковых систем была определена как оружие многоразового применения с открытым безоткатным стволом , для истечения газов назад при
выстреле, и кумулятивным боеприпасом.
ОСНОВНЫЕ ТТХ РУЧНОГО ПРОТИВОТАНКОВОГО ГРАНАТОМЕТА РПГ-2
Применяемые боеприпасы | Выстрелы |
Пусковое устройство | Безоткатное, многоразового использования |
Калибр, мм: | 40 80 |
Длина, мм: | 950 670 |
Масса, кг: | 2,86 1,84 |
Начальная скорость, м/с | 84 |
Прицельная дальность стрельбы, м | 150 |
Дальность прямого выстрела, м | 100 |
Бронепробиваемость, мм | 200 |
Боевая скорострельность, выстр./мин | 4-6 |
———————-
Источник возможно находится на форуме
warinform.ru
Гранатомет РПГ-28 Клюква, Описание и Технические Характеристики
29.04.2019
Ручной гранатомет – это личное оружие пехотинца против танка или иного вида бронированной техники. Именно для этой цели и был придуман гранатомет. Типичным представителем ручных противотанковых реактивных гранатометов стал РПГ-28, который был разработан уже в новом тысячелетии и способен уничтожать даже новейшие танки, оснащенные современной броней и различными средствами защиты.
История создания и описание гранатомета РПГ-28
Основным, а пожалуй и единственным, разработчиком гранатометных комплексов в России является НПП «Базальт». Это предприятие имеет славную историю и является создателем многих видов уникального противотанкового оружия. Именно на этом предприятии был создан и долгое время выпускался легендарный гранатомет РПГ-7. Это оружие до сих пор стоит на вооружении российской армии, принимало участие во всех конфликтах второй половины двадцатого века и прекрасно справлялось с танками и другой бронетехникой.
Но РПГ-7 уже устарел. Конструкторская мысль не стоит на месте, и защита современных танков шагнула далеко вперед. Сейчас танки защищены многослойной броней, имеют динамические и активные системы защиты. Старые типы гранат этого гранатомета бессильны против них. В Ираке американские и английские танки после пятнадцати попаданий из РПГ-7 уезжали с поля боя своим ходом.
В начале нулевых годов нынешнего века в НПП «Базальт» началась разработка принципиально нового противотанкового комплекса, который мог бы успешно противостоять современным танкам. В 2007 году НПП «Базальт» представил новый гранатомет РПГ-28 «Клюква». Этот комплекс был специально создан для уничтожения современных и перспективных танков, даже оснащенных динамической защитой, многослойной системой бронирования. Также с помощью этого гранатомета можно бороться и пехотой противника, уничтожать легкие полевые укрепления.
РПГ-28 «Клюква» — это одноразовый гранатомет, с гранатой, которая имеет тандемную кумулятивную боевую часть. Граната помещена в стеклопластиковый контейнер, который также служит и пусковым устройством. На контейнере находится ударно-спусковой механизм и прицельные приспособления. Ударно-спусковой механизм заблокирован чекой, которую нужно удалить перед выстрелом. Потом он взводится и после этого происходит выстрел.

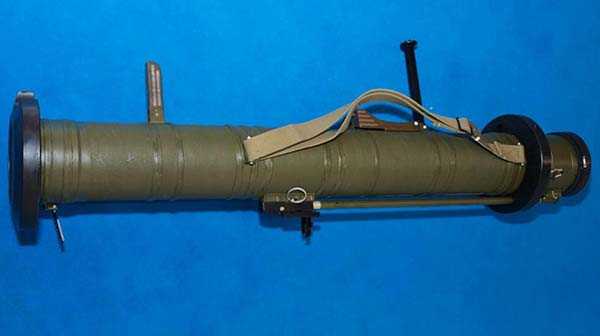

РПГ-28 причисляют к системам большой мощности и поэтому гранатомет, и весит прилично. На трубе-контейнере для удобства бойца сделан упор для плеча, снизу установлена откидная ручка. Стрельба из РПГ-28 ведется с плеча. На «Клюкве» установлен оптический прицел. Спереди и сзади труба-контейнер закрыта резиновыми крышками. Перед выстрелом снимать их не нужно.
РПГ-28 имеет на вооружении гранату с тандемной кумулятивной боевой частью. Первая часть работает против динамической защиты, а вторая – пробивает броню. Пороховой реактивный двигатель полностью выгорает еще в стволе гранатомета, после вылета из ствола граната стабилизируется с помощью стабилизаторов, которые раскладываются в момент выхода из канала ствола. Также граната стабилизируется с помощью вращения вокруг собственной оси.
РПГ-28 показывает потрясающие результаты – граната пробивает гомогенную броню толщиной 900 мм.
Во время выстрела позади гранатометчика образуется опасная зона с глубиной тридцать метров. Хотя это минус всех гранатометов и безоткатных орудий.
Характеристики РПГ-28 «Клюква»
Ниже приведены тактико-технические характеристики ручного гранатомета РПГ-28.
Калибр, мм | 125 |
Длина, мм | 1200 |
Масса, кг | 12 |
Прицельная дальность стрельбы, м | 300 |
Бронепробиваемость, мм: | |
сталь за динамической защитой | 900 |
кирпичная кладка | 3000 |
Железобетон | 2400 |
Видео: выстрел из РПГ-28
Можно отметить следующее: РПГ-28 «Клюква» — это один из самых совершенных гранатометов, которые стоят на вооружении российской армии. Он идеально подходит для современного боя и может эффективно работать против новейших танков противника. По своим характеристикам он ничем не уступает зарубежным аналогам, а то и превосходит их. Этот гранатометный комплекс «учили» в первую очередь эффективно бороться против новых видов брони из композитных материалов, а также встроенной и навесной динамической защиты. Этот гранатомет может успешно поражать все виды танков, которые на данный момент стоят на вооружении ведущих мировых держав.
Видео о РПГ-28
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
