Чертеж рукояти для лука. Плечи для лука

Рукоять для лука — неотъемлемый этап изготовления разборного лука по чертежам

Для того чтобы начать делать самодельный лук необходимо, знать с чего начинать и каким составляющим необходимо уделить больше внимания. Итак, лук, который мы постараемся с вами изготовить, будет состоять из следующих деталей:

  • рукоятки;
  • плечи.

Начинается процесс изготовления лука с рукоятки. Материалом для ее изготовления может послужить цельный деревянный брусок имеющий размеры 60*40*100, лучше брать бук или березу. Некоторые мастера изготавливают рукоятку из фанеры 20 мм, а точнее нескольких ее пластин предварительно склеенных эпоксидкой. После того как детали смазаны клеевым раствором пластины нужно зажать в струбцинах. В результате толщина заготовки должна получиться около 40 мм. Поскольку фанеры бывают разными, для изготовления лука потребуется выбрать водостойкую, обычная фанера в работе может дать трещину.

На следующем этапе потребуется разметить контур рукоятки и выпилить их с помощью электролобзика, как на фото.

Фото. Чертеж рукоятка для лука

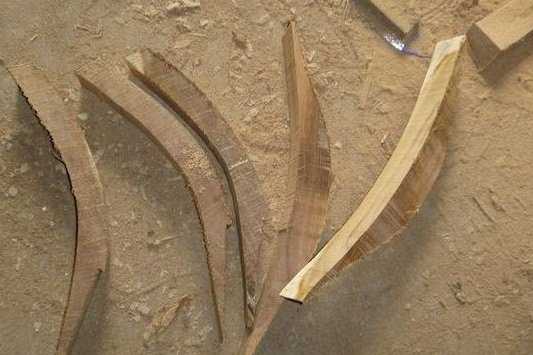

После того как заготовка вырезана потребуется выработать форму рукоятки используя полукруглую, острую стамеску. Неплохим помощником в такой работе показал себя рашпиль плоской, полукруглой формы. С его помощью можно обработать поверхность заготовки на черновую. В самом конце придется взять в руки шлифшкурку. Сперва деталь обрабатывается грубой шлифшкуркой, потом мелкой, на чистовую используем нулевку. Должна получиться заготовка, как на фото.

Фото. Рукоять лука

В заготовке рукоятки потребуется высверлить специальные отверстия для болтов №6. Они необходимы для крепления плечей конструкции лука. Для удобства можно между плечами лука и рукояткой уложить кожаную подкладку, вырезанную из старых сапог или не нужной куртки. Вот и все что нужно знать, чтобы своими руками сделать деревянный лук.

Важно напомнить, использовать такой самодельный лук для тетивы силой натяжения больше 10 кг нельзя, поскольку он может не выдержать такой мощности, а рукоять просто разорвется на мелкие куски. Чтобы сделать лук более мощным, рукоятку необходимо усилить, используя принцип бутерброда. Дерево склеивают эпоксидкой и зажимают заготовки струбцинами до полного высыхания.

Как и из чего сделать плечи для лука — из дерева или ламелей?

Сделать плечи для лука своими руками совсем не сложно, там более можно использовать подручные материалы, которые отличаются упругостью, например некоторые элемент

lukpro.com

Самодельный разборный лук из лыж — paradigmatic



Используя это пошаговое  руководство, можно изготовить самодельный лук из старых лыж своими руками. Лыжи замечательно подходят для изготовления плеч лука. Прежде всего, они одинаковые. Не нужно беспокоиться о том, что у материала будут разные характеристики, можно рассчитывать, что плечи лука будут сгибаться одинаково. Также не нужно будет беспокоиться о том, чтобы изогнуть дерево – передние концы лыж  уже изогнуты.






Что понадобится для изготовления лука:

Материалы:





— Лыжи: куски лыж для изготовления плеч лука;

— Пиломатериалы — для изготовления рукоятки. Нужен или большой брус (минимум 8х8х50), или небольшие бруски;

— Пара болтов, шайб, гаек-«барашков» — чтобы прикрепить плечи лука к рукоятке;

— Нейлоновая нить (или любая мало растягиваемая струна) — для тетивы.







Инструменты:





— Ножовка;

— Струбцины;

— Ручная дрель с набором сверл;

— Стамеска, молоток;

— Рашпиль по дереву или напильник;

— Наждачная бумага различной зернистости;

— клей.



Ниже перечисленные инструменты не являются необходимыми, но помогут значительно облегчить процесс, в случае изготовления более сложной рукоятки для лука.



— Настольная пила;

— Сверлильный станок;

— Ленточная пила;

— Рубанок;

— Ленточная / дисковая шлифмашинка.








Я использовал лыжи для горной местности. Концы загнуты под углом 20 — 28 градусов. Плечи лука, сделанные из горных лыж, будут более «сильными», т.к. горные лыжи более жесткие.




Дизайн рукояти лука










Оригиналы рукояти в реальном размере:



F07W4SYHI3TYV5P.pdf



FLXRD9YHI3TRPB5.pdf



FS0TRVYHI3TIR9O.pdf



FYUO6P2HI3TRPB6.pdf











Разборный лук включает в свою конструкцию два плеча, которые прикрепляются к обеим сторонам рукояти с помощью гаек.  На рукояти должны быть две плоские поверхности для крепления плеч, место для хвата рукой, и полка-вырез для прохода стрелы. Рукоять не должна гнуться (совсем!) во время использования лука! Пока лук удовлетворяет этим трем условиям, не имеет значения, как он будет выглядеть. Сейчас есть хорошая возможность проявить свои творческие способности.

Разработку дизайна лука начните с пары набросков на листе бумаги. Я сделал несколько уменьшенных набросков, чтобы у меня было несколько идей до того, как рисовать  рукоять в полную величину.

Две рукояти, созданные мной, были приблизительно длиной 51 и 46 см. Рукоять, изображенная слева, была разработана с использованием только одного болтового крепления, фиксирующего плечо лука, а правая — с использованием двух болтового крепления каждого плеча. Не обращайте на это особого внимания.  Даже после того, как лук полностью создан, есть способы для изменения угла, увеличивающего силу натяжения тетивы. Мы вернемся к этому позже.

Далее я сделал модель рукояти из пенопласта толщиной  5 см. Этот шаг не является необходимым, но это может быть полезно при последующем вырезании рукояти из дерева.

Сделайте копию своего рисунка, чтобы у вас оставался оригинал рисунка для переноса на дерево. Вырежьте и приклейте эскиз к пенопласту и вырежьте его с помощью ножа или рашпиля.

На рукояти из пенопласта вы сможете подобрать удобную форму той части, за которую будет держаться рука, подогнать изгибы до того, как изготавливать рукоять из дерева. Мне пенопластовая модель очень помогла. Я не очень силен в переносе трехмерной картинки из своего воображения на плоскость. Обладание трехмерной моделью позволило мне подкорректировать дизайн перед изготовлением рукояти из дерева.

Выбор и подготовка дерева для рукояти.
















В зависимости от вашего желания и доступных материалов, это шаг может быть коротким или занять достаточно много времени. У меня не было достаточно большого куска дерева для изготовления рукояти, поэтому я склеил его из нескольких кусков. Этот способ также позволит сделать рукоять разноцветной. Если вы решили использовать один брусок, придайте ему максимально возможное квадратное сечение с помощью настольной пилы, фуганка, рубанка, и переходите к шагу «Черновое вырезание рукояти». Если вы хотите сделать рукоять, склеенную из нескольких брусков, читайте дальше.

Потребуется несколько кусков древесины грецкого ореха, дуба, ореха пекана. Потратьте немного времени, чтобы «поиграть» с ними, составить из дерева разных пород интересную цветовую комбинацию.

С помощью настольной пилы придайте отобранным кускам дерева одинаковую ширину (вдоль волокон). Ширина заготовок должна быть приблизительно на 5 мм больше самой широкой части лыжи. В моем случае это составило приблизительно 5 см для обоих пар лыж. Припуск в 5 мм будет позже удален наждачной бумагой. Теперь нарежьте дощечки в один размер по длине (поперек волокон).

Для этого я воспользовался ручной циркулярной пилой. Обратите внимание, дощечки получились немного неровными. Для качественного склеивания важно, чтобы дощечки прилегали друг к другу так плотно, как только возможно. Если у вас есть рубанок или рейсмус, сделайте дощечки ровными или прошкурьте их с помощью наждачной бумаги, надетой на прямоугольный деревянный брусок.

Склеивание.














Теперь деревянные дощечки готовы к склеиванию. Любой клей для склейки деревянных поверхностей нам подойдет. Далее я использовал клей для дерева. Если после склеивания вы выполните финишное покрытие каким-либо полиуретаном, то в использовании именно водостойкого клея нет необходимости.

Покройте склеиваемую поверхность небольшими капельками клея, а затем размажьте его по всей поверхности, чтобы получился тонкий, ровный слой. После того, как клей будет нанесен на все дощечки, сожмите их вместе струбциной и удалите выступившие по краям капельки клея. Убедитесь, что между дощечками, не видимых щелей. Оставьте их в таком положении на ночь.

Если вы решили сэкономить время и склеить все дощечки за раз, они могут сместиться в процессе склеивания (см. фото). Прежде чем продолжить работу, будет лучше, если они буду образовывать одну поверхность. В моем случае я воспользовался строгальным станком. Чтобы избежать смещения дощечек при фиксации струбциной склеивайте их по нескольку за один раз, а не все сразу.





Черновое выпиливание рукояти и ее последующая «доводка».




















Итак, теперь у вас есть ровный брусок из цельного дерева (или склеенный), пришло время вырезать шаблон и приклеить его к дереву.

Черновое выпиливание рукояти лука лучше делать с помощью ленточной пилы, но подойдет и лобзик. Сначала сделайте пропилы от краев заготовки к краю шаблона. Они нужны для того, чтобы было проще удалить лишнюю древесину, облегчить выпиливание по кривым линиям шаблона.

После того как эти пропилы были сделаны, начните пилить по кривым линиям. Как только вы будете достигать пропилов, куски дерева будут отваливаться. Благодаря этому будут появляться естественные места для остановки реза.

Теперь нужно вырезать полку для прохода стрелы. Поверните заготовку рукояти лука на бок и начертите контур полки. Если у вас есть ленточная пила, процесс вырезания прост — выполняйте те же операции, что и при черновом выпиливании рукояти. Если у вас есть только лобзик (как у меня), то вам может потребоваться стамеска. Большинство лобзиков могут выпиливать в доске до 5 см толщиной. Рукоять, которую я разработал, в положении на боку имеет толщину около 7,5 — 9 см.

Чтобы вырубить стамеской полку, прижмите заготовку к скамье струбциной и сделайте вертикальный пропил ручной пилой. Далее, поверните заготовку рукояти на бок и снова закрепите струбциной на скамье. С помощью молотка и стамески, аккуратно держа стамеску максимально перпендикулярно заготовке, постепенно вырубите полку.

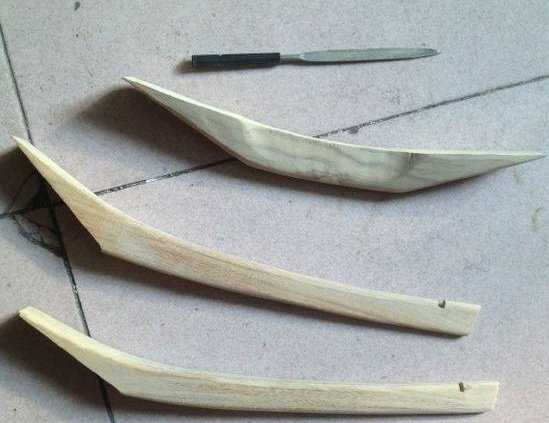

Теперь пришло время обтачивания, рашпилем и наждачной бумагой придайте рукояти гладкую форму. Большинство работы я сделал с помощью ленточной и дисковой шлифмашинки.

Обрезание лыж.

















Чтобы получить представление, как будет выглядеть луг без тетивы, сложите вместе лыжу и рукоять лука, как показано выше. Не требуется, чтобы плечо лука было слишком длинным, иначе вы потеряете немного мощности. Это особенно касается лыж для пересеченной местности, т.к. они менее жесткие.

Для 45 см рукояти я отрезал лыжу на длину 55 см (включая ту часть, которая идет внахлест с рукоятью). Плечи были сделаны немного длиннее рукояти для сохранения визуального баланса. Используйте угольник, чтобы провести ровную линию отреза, отрежьте часть лыжи с помощью слесарной ножовки. Не используйте циркулярную пилу или топор для этой операции, особенно если  в лыже есть металлическое армирование.

Убедитесь, что лыжа отпилена точно под прямым углом. Если нет, наждачной бумагой и рашпилем выровняйте угол.

Сверление отверстий для крепежа.















Количество болтов, которые вам нужно использовать при креплении каждого плеча лука к рукояти, зависит от диаметра болтов. При использовании только одного болта с каждой стороны я взял болт M12. При использовании двух болтов — М8.

Для просверливания отверстия возьмите сверло, точно совпадающее с диаметром болта. Не нужно, чтобы резьба врезалась в дерево. Болт должен входить в гнездо без сопротивления, но не должен люфтить. На этом этапе очень удобно использовать сверлильный станок. Прижмите струбциной лыжу к рукояти, расположите их на столе сверлильного станка, плоскость должна быть перпендикулярна сверлу. Если нет сверлильного станка, эти отверстия можно просверлить ручной дрелью.

Наметьте центр будущего отверстия (шилом, гвоздем) посередине лыжи и приблизительно в 3 см от края лыжи. Это поможет точно просверлить отверстие, если вы не используете сверлильный станок. Сложите вместе плечо лука и рукоять и совместно просверлите отверстие. Вы также можете просверлить отверстия по отдельности.

Чтобы головка болта не выступала сзади и не царапалась, ее необходимо «утопить». Возьмите сверло, на волосок больше диаметра самой широкой части головки болта. Определите, как глубоко нужно рассверлить отверстие, держа болт рядом со сложенной лыжей и рукоятью, как показано ниже. Нужно, чтобы спереди выступало приблизительно 1-2 см резьбы, для одевания шайбы и закручивания гайки-«барашка». Сделайте отметку на рукояти и вернитесь к сверлильному станку (или дрели).

Если вы ошиблись.












Может получиться так, что плечи лука не будут на одной линии после того, как вы вставите болты в отверстия, и лук будет выглядеть приблизительно так. Небольшой зазор, подобный этому приведет к тому, что плечо лука будет люфтить, это приведет к неточности лука. Не волнуйтесь, это легко исправить.

Отрежьте и приклейте небольшой деревянный клин на, конец люфтящего плеча. Когда клей высохнет, сточите его наждачной бумагой так, чтобы плечо сидело плотно.

Зашкуривание и финишная отделка рукояти.





Пришло время убрать все отметки и царапины. Я использовал наждачную бумагу M40. Бумага M63, тоже подойдет. После зашкуривания уберите древесную пыль и сделайте финишную отделку. Я использовал два куска финишной глянцевой полиуретановой наждачной бумаги с промежуточной обработкой М40.

Вырезание канавок для тетивы и ее изготовление.























Для осуществления слабого изгиба (10 кг и меньше) нет необходимости усиливать концы плеч. Несколько надфилей, которые я использовал для украшений, хорошо справились с проточкой канавок. Обязательно закруглите края канавок, чтобы тетива не перетиралась об острые края.

Для такого легкого лука прочности нейлоновой нити вполне достаточно, чтобы служить тетивой. Сама по себе нить слишком тонка для прорези в пятке стрелы, для того чтобы правильно ее натянуть и точно выстрелить. Это может быть исправлено, переплетя нить особым образом (см. ниже), чтобы удвоить ее толщину.

Прежде чем изготавливать утолщенную тетиву, определите, какой длины должна быть немного раскрученная тетива. Завяжите два беседочных узла на концах тетивы и натяните ее на лук. Если тетива окажется слишком длинной или слишком короткой, то это будет сильно мешать его использованию. Расстояние между тетивой и рукоятью называется «базой». Хотя оно может слегка отличаться для разных луков, приблизительно оно равно 18 см.

Чтоб сделать скрученную тетиву, которая подойдет для лука, отрежьте кусок нити, равный трем длинам одиночной нити, натянутой в качестве тетивы.
Видео ниже показывает, как нужно скручивать нить. Если недостаточно четко видно, то вот что происходит: сложите нить пополам. Большим и указательным пальцем левой руки держите нить за петлю (щепотью). Верхний конец нити, выходящей из щепоти, положите на конец  указательного пальца, прижмите большим пальцем и прокатите подушкой большого пальца по указательному к суставу, раскручивая переплетение нити.  Подкатив нить к суставу, прижмите ее большим пальцем, и, не отпуская, ее, захватите указательным и средним пальцем второй конец нити и поверните кисть к себе. Передвиньте щепоть, держащую петлю, немного вперед. Повторите.












Теперь у вас есть большой кусок скрученной нейлоновой нити, завяжите двойной узел на конце, чтобы предотвратить раскручивание, обрежьте и оплавьте концы.
Тетива почти готова. Та часть тетивы, в которой она соприкасается с пальцами и зарубкой стрелы, подвергается повышенному износу при стрельбе. Для укрепления тетивы может быть добавлен дополнительный тонкий нитевой слой. Этот процесс называется обслуживанием тетивы. Обслуживают участок тетивы на несколько сантиметров ниже и выше полки для стрелы.

Чтобы предотвратить этот участок от распушивания и сползания вверх и вниз, необходимо продеть сквозь тетиву пеньковую нить. Также в скрученную тетиву может быть вставлен маленький гвоздик, для продевания пеньковой нити. Лента на верхнем фото служит для удержания пеньковой нити на месте в процессе скручивания.
Этот процесс подобен базовому обметыванию. Однако пеньковая нить некрепкая, и тянет конец петли назад, скручивает. Поэтому  проденьте  рабочий конец пеньковой нити с небольшим шагом через скрученную тетиву. Завяжите конец выбленочным узлом и капните суперклеем на конец, чтобы предотвратить разлохмачивание.
Последние шаги.










Теперь лук полностью готов. В завершении, я наклеил небольшой кусок кожи на полку для стрелы.





Настройка силы лука.


Вот несколько способов увеличить силу лука.





Угол между рукоятью — плечом лука:

Чем меньше этот угол, тем больше плечо лука будет гнуться при натягивании тетивы, и таким образом, развивать больше энергии. Чтобы не создавать слишком большую нагрузку на лыжи (иначе они могут сломаться), я предпочитаю уменьшать этот угол до 0 ˚.  Самый простой способ изменить этот угол — вырезать небольшой клин из дерева и просверлить подходящие отверстия. Вставьте клин между плечом и рукоятью и соедините болтом их вместе. Чтобы сделать клин более заметным на фотографии, я обернул его бумагой. Расклинивания плечей увеличивает тягу этого лука с 26 до 30.

Изменение длины плечей.

Если плечи лука слишком длинные, лук может оказаться довольно слабым. Длинные плечи меньше сгибаются при натягивании тетивы. Меньше согнулись — меньше силы. Тетива может быть отведена дальше, а плечи могут быть согнуты больше без вероятной поломки, увеличивая силу лука. Слишком маленькие плечи могут быть сломаны при обычном натяжении тетивы. Мой совет: если вы хотите заменить плечи, отмерьте приблизительно 10 сантиметров от края каждого плеча. Просверлите новые отверстия и сделайте новую тетиву.

Удаление материала с концов плеч.

Не вся сила, развиваемая натяжением тетивы, передается стреле. Значительная энергия тратится на возвращение плеч в исходное положение. Если плечи легче, меньше энергии требуется на их перемещение, в итоге увеличивается энергия, передаваемая стреле. Это не изменяет силу натяжения лука, но делает лук более эффективным и мощным.
Потому что концы лука должны двигаться как можно дальше, что бы достичь исходного положения, то они часто являются той частью, лука, с которой удаляют материал. Для удаления материала используйте рашпиль, напильник, наждачную бумагу, с их помощью «затачивайте» концы. Если вы удалите слишком много материала, вы подвергнете опасности конструкцию лука. Я вас предупредил. Это можно делать, если не заходить слишком далеко. Не удаляйте  более 20% материала в верхней трети лука.





Тест самодельного лука:























dnevniki.ykt.ru

Лук из лыж, как сделать лук из лыж своими руками

Лук из лыж — новая жизнь старых вещей

В стародавние времена на изготовление луков требовалось несколько лет. Оно и неудивительно ведь только на сушку и обработку древесины уходила уйма времени. Нынешние технологические возможности и новые материалы позволяют значительно сократить временные затраты, и даже в домашних условиях можно сделать лук в считанные дни. На страницах нашего сайта уже есть инструкции, по которым своими руками можно собрать лук из необычных материалов, например? из ПВХ трубы, а эта статья посвящена тому, как сделать лук из старых лыж.

Вообще, изготовление лука из лыж — прекрасная идея. Заводская обработка древесины? из которой они сделаны — высокого качества. Изготовленный из нее лук будет отлично стрелять в любую погоду, ему не страшны мороз и влажность. Оба плеча такого лука совершенно одинаковы, а следовательно, и вести себя они будут идентично.

фото. Готовый лук из лыж

Самодельный лук из лыж — материалы и инструменты

Несмотря на кажущуюся простоту, изготовление лука требует внимательного отношения и, конечно же, наличия кое каких инструментов. Об обязательном порядке понадобится ножовка и рашпиль по дереву, дрель (ручная или электрическая), струбцины, молоток и стамеска. Замечательно если в доме найдутся шлифмашина и рубанок.

Для осуществления тех или иных манипуляций понадобятся расходные материалы: набор сверл по дереву, абразивная бумага, клей.

С рукоятью лука придется повозиться, так как делать ее будем самостоятельно, что называется «с нуля». Поэтому большим подспорьем станет наличие настольной пилы (распиловочного станка), ленточной пилы и уж совсем роскошно иметь под рукой сверлильный станок.

Из материалов понадобятся, собственно, лыжи, деревянный брусок размером 80х80х50 (здесь и далее размеры приводятся в миллиметрах). Из металла запасемся болтами и барашковыми гайками.

Для тетивы подойдет рыболовный шнур, нейлоновая нить, или струна (чем хуже она растягивается, тем лучше).

Изготовление рукоятки для лука из старых лыж

Эта часть лука не только участвует в произведении выстрела, реально влияет на его точность, но и придает луку целостность, во многом определяя его стиль и вид.

Дизайн может быть самым разным, все зависит от фантазии. В данном конкретном случае можно использовать готовые чертежи, или сконструировать собственный вариант, основываясь на предложенных размерах. Самодельный лук, выполненный по рекомендациям этой статьи, будет иметь значительную мощь и очень необычный, но невероятно стильный внешний вид.

Разрабатывая дизайн рукояти обязательно учитываем, что:

  • оба конца ее должны иметь плоские полочки для креп

lukpro.com

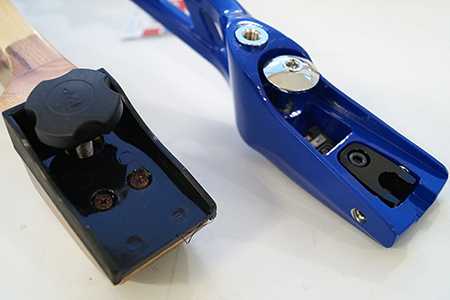

Особенности маркировки плеч и тетивы классического лука

Часто у начинающих стрелков из классического лука возникает вопрос с подбором тетивы на свой лук, а также с определением, собственно, параметров самого лука.

Стоит начать с вопроса, почему на плечах обычно указываются два значения силы лука (указываются в фунтах) и два значения длины (обозначаются в дюймах).

Такая маркировка служит для точного определения фунтажа и длины лука при использовании разных рукоятей. Существует два типа рукоятей: металлические рукояти с замком ILF и деревянные (или пластиковые) рукояти с фиксацией плеч вкручивающимися винтами. Если у вас металлическая рукоять с замком ILF, на плечах, подходящих к такой рукояти, будет указано два усилия натяжения: одно при использовании меньшей, например 23 дюймовой рукояти, (нужно ориентироваться на меньшую цифру длины плеч), другое для большей, например 25 дюймовой рукояти.

Деревянные рукояти обычно имеют длину 14, 19,5, 20, 22 или 24 дюйма и маркировка плеч указана для рекомендуемой производителем длины рукояти.


Таблица соответствия размеров рукоять/плечи (деревянная рукоять, крепление винтом):

14,5 дюймов рукоять 48 дюймов плечи
19,5 дюймов рукоять 54 дюймов плечи
19,5 дюймов рукоять 58 дюймов плечи
20 дюймов рукоять 62 дюймов плечи
22 дюймов рукоять 64 дюймов плечи
24 дюймов рукоять 66, 68, 70 дюймов плечи

От получившейся длины лука зависит длина тетивы. Однако, при выборе тетивы следует помнить, что длина тетивы должна быть меньше, чем длина лука. По распространенным стандартам, длина тетивы обычно на 3–4 дюйма меньше длины лука. Как правило, производители тетивы указывают на упаковке два параметра: 1) длину лука, для которого предназначается тетива, 2) количество нитей. Т. е. тетива, маркированная как «68 дюймов», будет по факту короче на 3–4 дюйма. При этом угадать точную длину тетивы по упаковке практически невозможно, т.к. разные производители пользуются разными стандартами. Например, верхняя тетива на фото (Cartel), маркированная как 68 дюймов, имеет фактическую длину 64 дюйма. Средняя тетива на фото (Flex), маркированная как 64 дюйма, имеет фактическую длину 59,5 дюйма. Нижняя тетива на фото (Варяг), маркированная как 70 дюймов, имеет фактическую длину 65,75 дюйма.

Правильный подбор тетивы очень важен для лука. Именно от нее зависит база лука (расстояние от центра лука до тетивы), а также его (лука) правильная работа, при которой происходит сход стрелы с тетивы в нужный момент. Современные луки позволяют добиться впечатляющих результатов в стрельбе во многом благодаря точной настройке, важной частью которой является база лука.

luk35.ru

Как сделать лук и стрелы своими руками в домашних условиях

О том, как сделать лук своими руками можно рассказывать часами, т. к. в настоящее время в домашних условиях и при наличии качественных материалов можно собрать самодельный лук любой конструкции. Не важно, какой вы холите сделать лук – эльфийский, русский или тугой короткий лук – все инструкции по их изготовлению содержать определенный набор действий, а отличаются такие луки чертежами, схемами и иногда материалами.

Изготовление лука для стрельбы своими руками – создавать луки интересное занятие

Рассмотрим оптимальный и наиболее доступный для большинства пример, как сделать лук и стрелы для стрельбы простой конструкции. Такой лук будет достаточно хорош как для развлекательной стрельбы по мишеням, так и для охоты на некрупную дичь.

Из чего сделать лук и как собрать лук – подбираем все для лука материалы

Прежде чем приступать к самостоятельному изготовлению лука в домашних условиях важно собрать все необходимые материалы.

Из чего можно сделать лук? Сделать лук можно из любого гибкого материала – пластика, древесины, металла, но в нашем случае понадобится гибкая друвесина ясеня, акации, клена или березы.

Выбрать необходимые по толщине и внешнему виду ветки можно в любой посадке или лесу. Далее следует очистить палки от коры и хорошенько просушить. Сушить материал для будущего самодельного лука нужно специальным способом, чтоб поверхность не потрескалась и сохранила свою упругость.

Фото. Самодельный лук своими руками

Для рукояти лука можно взять цельный брусок древесины или склеить фанеру в несколько слоев.

В качестве материала для тетивы лучше использовать специальные прочные капроновые нити, хотя в условиях выживания при изготовлении луков и стрел своими руками может использоваться кора деревьев, кожа и даже сухожилия животных.

Помимо основных материалов запаситесь хорошим клеем (например, эпоксидкой), болтами и инструментами по работе с деревом.

Разборные и традиционные простые луки – как сделать лук из доски правильно

Традиционный разборной лук состоит из трех элементов – рукояти и двух плеч. Для изготовления рукояти подходит доска толщиной 4 см. Из нее по чертежам нужно выпилить форму рукояти, которая должна быть примерно 40х6х4 см.

Форма рукояти самодельного лука должна удобно располагаться в руке.

На рукояти необходимо просверлить отверстия для болтов, которыми будут крепиться плечи, а также предусмотреть планку для стрел по центру. При выпиливании планки – не следует слишком увлекаться, т. к. слишком глубокая выемка может уменьшить прочность рукояти.

Фото. Рукоять лука своими руками

Делаем туго

lukpro.com

Лук своими руками | Руки-крюки

Настоящий деревянный лук соорудить не так сложно. При желании вы можете повторить любую известную модель лука из числа вам понравившихся.

Материалы

Чтобы сделать лук своими руками подготовьте следующие материалы:

  • брусок цельного дерева;
  • эпоксидную смолу;
  • защитные перчатки;
  • капроновую нить;
  • кусок натуральной кожи;
  • струбцину;
  • лист стекловолокна;
  • наждачную бумагу;
  • инструменты для шлифовки;
  • карандаш;
  • бумагу;
  • бинты;
  • проволоку;
  • шпагат;
  • нить для тетевы.

Шаг 1: Изготовление деревянных заготовок

Выбрав лук, который нравится вам визуально, нарисуйте на бумаге чертеж рукояти и плечей лука. Эскиз перенесите на дерево, вырежьте заготовки, отшлифуйте их, придавая нужную форму. Поверхность отполируйте.

Шаг 2: Шлифовка стекловолоконного полотна

При помощи наждачной бумаги отшлифуйте ленту стекловолоконного полотна со стороны, где будут приклеены плечи и рукоятка. Это необходимо для лучшей сцепки деталей при склеивании.

Шаг 3: Склеивание деталей

При помощи эпоксидной смолы склейте стекловолоконное полотно и деревянные плечи. Места склеивания крепко замотайте бинтами и перетяните проволокой. Оставьте детали в таком положении на 12 часов.

После этого размотайте проволоки и бинты, проверьте сцепку склеенных частей лука. Отшлифуйте места склеивания, периодически смывая водой пыль от шлифовки.

Шаг 4: Приклеивание рукоятки

Деревянную рукоятку лука склейте со стекловолоконным полотном также при помощи эпоксидного клея. Для лучшей сцепки используйте струбцины.

Шаг 5: Декоративное оформление лука

Для декора лука используйте кусок кожи. Им необходимо закрыть область в районе рукоятки. Кусок кожи сшейте капроновыми нитками. Верхнее и нижнее плечо лука обтяните шпагатом.

Оставшиеся открытые деревянные плечи лука покрасьте. Закрепите на луке тетеву.
