Пистолет-пулемет Шпагина | ППШ-41, ППШ-2

В моей коллекции оружия имеется небезызвестный пистолет-пулемет Шпагина (в простонародье известен просто как ППШ или «папаша»), о котором сегодня и хотелось бы развернуто поговорить.

Массовое распространение пистолет-пулемет Шпагина ППШ-41 получил в годы Великой Отечественной войны, поскольку на то время являлся самым надежным и безотказным в любых условиях видом оружия. Прародителем известного «папаши» является Георгий Шпагин, который посвятил всю сознательную жизнь оружейному делу.

Георгий Шпагин работал в маленькой оружейной мастерской, где получил достаточное количество опыта в работе с оружием, досконально изучил строение и принцип работы основных элементов под руководством известного мастера из Тулы Дедилова, а также начал заниматься созданием собственного прототипа стрелкового оружия.

Привожу дословную цитату самого Шпагина о тех временах, когда ему довелось работать в оружейной мастерской: «Мне удалось попасть именно в то место, о котором я только мечтал. В мастерской приходилось часами заниматься изучением основных технических особенностей в работе зарубежного оружия. Передо мной открылись ранее невиданные горизонты в разделе артиллерийской техники».

Серьезный вклад Шпагину удалось внести в проектирование и дальнейшую разработку 12,7мм крупнокалиберного пулемета ДШК производства Василия Алексеевича Дегтярева. На тот момент пулемет обладал скоростью стрельбы всего лишь в 300 выстрелов в минуту. К сожалению, для зенитного оружия, а именно для этих целей и велась его разработка, такой скорострельности катастрофически не хватало.

Основная задача, поставленная перед Шпагиным, заключалась в проектировании металлических лент для патронов и доработка самого приемника. После внедрения изменений и улучшений, предложенных мастером, удалось увеличить скорость стрельбы до 600 выстрелов в минуту. Во время войны модифицированный и доработанный пулемет ДШК отлично проявил себя в качестве грозы для легкобронированных целей. Модифицированный и улучшенный пулемет состоит на вооружении во многих странах.

Появление ППШ

Сегодня при съемках военных фильмов в качестве основного вида оружия у воинов задействован именно ППШ. Это настоящий пистолет-легенда, но следует помнить о том, что он появился в войсках несколько позже. Пистолет-пулемет Шпагина впервые поступил на вооружение в 1940 году. На то время ни тульский, ни ижевский оружейные заводы не имели прессовых установок, которые применялись для производства ППШ. Производство пришлось основать в небольшом городке Загорске прямо на заводе скобяных изделий.

За год (с 1940 по 1941) было выпущено всего 3000 пистолета-пулемета – именно эта партия и попала воинам на фронт. Уже с конца 1941 года производство этого стрелкового оружия было налажено на некоторых московских заводах.

Модифицированная версия ППШ 2

В летний период 1942 года на стрельбищах страны уже проходил испытание модифицированный пистолет-пулемет ППШ 2. Предыдущая модель подверглась кардинальным изменениям, что позволило сделать оружие еще более надежным и в то же время простым. Впервые у оружия появился объемный приклад из дерева. Начальный магазин (секторный) был рассчитан на 35 патронов, но по сравнению с предыдущей моделью обладал меньшим весом – так Шпагину удалось избавиться еще от одного недостатка в своем оружии.

К сожалению, из-за неточной стрельбы и серьезного разброса пистолет так и не получил возможности выйти в массовое производство. Опытная партия оружия поступила на вооружение бойцам тыловых подразделений, которым редко приходилось вступать в бой. Тем не менее, Шпагин начал анализировать ошибки и углубился в работу над созданием очередной доработанной модели своего оружия.

Объемы выпуска ППШ

Замечу, что практически невозможно с точностью установить количество выпущенных пистолетов-пулеметов Шпагина. Эксперты принимают во внимание, что на тот момент оружие этой модели было самым распространенным, поэтому количество единиц могло доходить до 5 миллионов экземпляров.

Многие опускают факт того, что некоторые выпущенные на заводах модели возвращались назад на доработку из-за дефектов, но в дальнейшем они учитывались в качестве новой единицы вооружения при использовании в боевых действиях. Производство велось на 19 заводах, причем некоторые из них не имели всего необходимого инструмента для производства ППШ.

Использование пистолета-пулемета Шпагина в мире

Пистолет-пулемет получило широкое распространение не только среди бойцов Красной Армии, но и среди их противника, который применял уникальное стрелковое оружие против них самих. 11 тысяч единиц оружия немецкие войска подогнали под свои 9-миллиметровые парабеллумы.

Уже после войны крупное производство ППШ и МП-40 было налажено в Северной Корее. Й. Сталину на его юбилей по случаю 70 лет подарили корейский вариант ППШ с доработанным магазином.

Награждения за развитие и производство оружия

В 1945 году Шпагин награжден званием Героя Социалистического Труда. За огромный вклад в развитие и совершенствование различных моделей оружия его представили к наградам: ордену Суворова 2-ой степени, трем орденам Ленина и ордену Красной Звезды.

Но даже после окончания войны Георгий Семенович Шпагин продолжит заниматься любимым делом, которому посвятил всю сознательную жизнь. Под его четким контролем и руководством в серийное производство попали 2 сигнальных пистолета. Активное участие Шпагин проявил и при разработке автоматов, предназначенных под промежуточный патрон.

Уйти с любимой работы конструктора заставил рак желудка. На 54-ом году жизни (6 февраля 1952 года) Георгий Шпагин скончался после продолжительной болезни, но его разработки и конструкторские идеи до сих пор используются оружейными мастерскими по всему миру. В Вятских Полянах, где находился один из заводов по производству ППШ, для увековечивания его памяти открыт оружейный музей.

Характеристики пистолета-пулемета Шпагина (ППШ)

Масса пистолета-пулемета: 3,6кг – без магазина с патронами, 5,3кг – с барабанным магазином, 4,15кг – с секторным магазином.
Общая длина: 843мм
Длина ствола: 269мм
Калибр патронов: 7,62мм
Скорострельность: 1000 выстрелов в минуту (с небольшой погрешностью)
Начальная скорость пули: 500м/с
Прицельная дальность стрельбы: 300м
Максимальная дальность стрельбы: 400м
Прицел: открытый с откидной стойкой, нерегулируемый
Магазин: секторный 35 патронов, барабанный 71 патрон

Please enable JavaScript to view the comments powered by Disqus.

Пистолет-пулемёт Шпагина с секторным прицелом. ППШ 41, (ЗИС) 7,62Х25

из коллекции @in_einem_boot

7,62-мм пистолет-пулемёт образца 1941 года системы Шпагина (ППШ) — советский пистолет-пулемёт, разработанный в 1940 году конструктором Г. С. Шпагиным под патрон 7,62×25 мм ТТ и принятый на вооружение Красной Армии 21 декабря 1940 года. ППШ наряду с ППС-43 являлся основным пистолетом-пулемётом советских Вооружённых Сил в Великой Отечественной войне.

После окончания войны, к середине 1960-х годов ППШ был снят с вооружения Советской Армии и постепенно заменён автоматом Калашникова. На вооружении подразделений военизированной охраны и МВД ряда стран СНГ состоит и до сих пор.

ЗИС (Завод им.Сталина) начал делать ППШ во второй половине ноября 1941 г. В списке серий ЗИС 1942 г. присутствует серия ЯВ

Также, в послевоенный период ППШ в огромных количествах поставлялся в дружественные СССР страны, длительное время состоял на вооружении армий различных государств, использовался нерегулярными формированиями и на протяжении XX века применялся в вооружённых конфликтах по всему миру.

На данный момент продаётся гражданским как охотничий карабин для любительской стрельбы с незначительными доработками (переводчик огня подварен в положении для одиночных выстрелов, в магазине установлен ограничитель на 10 патронов, может быть сделано кернение дульного среза и чашки затвора в районе ударника).

Масса, кг	3,6 (без патронов) 5,3 (со снаряжённым барабанным магазином) 4,15 (со снаряжённым секторным магазином)
Длина, мм	843
Длина ствола, мм	269
Патрон	7,62×25 мм ТТ
Калибр, мм	7,62
Принципы работы	свободный затвор
Скорострельность, выстрелов/мин	1000
Начальная скорость пули, м/с	500
Прицельная дальность, м	200—300
Максимальная дальность, м	400-600
Вид боепитания	магазин: секторный на 35 патронов, барабанный на 71 патрон
Прицел	секторный прицел (дальностью от 50 до 500 м и шагом 50 м) и неподвижная мушка

В 1940 году Наркомат вооружения дал техническое задание оружейникам на создание пистолета-пулемёта, близкого или превосходящего по тактико-техническим характеристикам

пистолет-пулемёт ППД-34/40, но более технологичного и адаптированного к массовому производству (в том числе на неспециализированных машиностроительных предприятиях).

на фотографии барабанный магазин 42 года с загнутыми уголками на стопорной защелке.

Основной задачей при разработке ППШ было создание образца, близкого к ППД или превосходящего его по ТТХ, но при этом дешёвого и пригодного для массового производства, в том числе на непрофильных предприятиях. В 1940 году Наркомат вооружения дал запрос оружейникам на создание пистолета-пулемёта, части которого могли бы быть изготовлены при минимальной механической обработке, что практически означало необходимость применения штампованных деталей. К осени 1940 года на рассмотрение были представлены конструкции пистолетов-пулемётов Г. С. Шпагина и Б. Г. Шпитального.

редкое состояние кожуха, шов зачищен и заполирован

Полигонные испытания и технологическая оценка предъявленных к рассмотрению образцов в конце ноября 1940 года показали, что при близких боевых качествах обоих проектов пистолет-пулемёт Шпагина был намного более технологичен в производстве. Для производства необходимых 87 деталей требовалось 5,6 станко-часов, в то же время производство необходимых 95 деталей ПП Б. Г. Шпитального требовало 25,3 станко-часов, то есть почти в пять раз больше.

Первый ППШ был изготовлен 26 августа 1940 года, в октябре 1940 года была изготовлена испытательная партия — 25 штук.

В конце ноября 1940 года, по результатам полигонных испытаний и технологической оценки предъявленных к рассмотрению образцов ППШ был рекомендован к принятию на вооружение.

Живучесть сконструированного Шпагиным образца была проверена 30 000 выстрелов, после чего ПП показал удовлетворительную кучность стрельбы и исправное состояние деталей. Надёжность автоматики проверялась стрельбой под углами возвышения и склонения в 85°, при искусственно запыленном механизме, при полном отсутствии смазки (все детали промывались керосином и насухо протирались ветошью), отстрелом без чистки оружия 5000 патронов. Всё это позволяет судить об исключительной надёжности и безотказности оружия наряду с высокими боевыми качествами.
— Д. Н. Болотин. «История советского стрелкового оружия».

21 декабря 1940 года пистолет-пулемёт системы Шпагина образца 1941 года был принят на вооружение Красной армии. До конца 1941 года было изготовлено более 90000 штук. За 1942 год фронт получил 1,5 миллиона пистолетов-пулемётов.

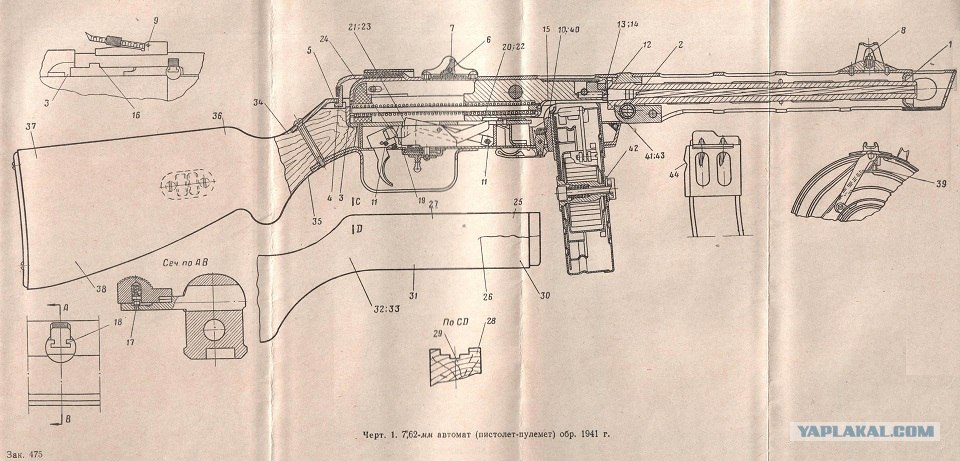

Устройство ПП

Переводчик размещается внутри спусковой скобы, перед спусковым крючком.

ППШ представляет собой автоматическое ручное огнестрельное оружие, предназначенное для ведения огня очередями и одиночными выстрелами.

Автоматика работает по схеме использования отдачи со свободным затвором. Огонь ведётся с заднего шептала (затвор перед выстрелом находится в крайнем заднем положении, после спуска он идёт вперёд, досылает патрон, накалывание капсюля производится в момент завершения досылания), затвор в момент выстрела не фиксируется.

Подобная схема часто используется при разработке пистолетов-пулемётов. При всей своей простоте, такое решение требует использовать массивный затвор, увеличивающий общую массу оружия. Кроме того, оружие, использующее такую схему перезарядки, может выстрелить в результате сильного удара (например, при падении), если от удара затвор из крайнего переднего (нефиксированного) положения откатится по направляющим дальше окна подачи патронов магазина, или из крайнего заднего — сорвётся со стопора.

Спусковой механизм допускает ведение стрельбы очередями и одиночными выстрелами, с открытого затвора. Ударник размещён неподвижно в зеркале затвора. Переводчик размещается внутри спусковой скобы, перед спусковым крючком. Предохранитель представляет собой ползун, расположенный на рукоятке взведения затвора. Предохранитель во включённом состоянии запирает затвор в переднем или заднем положении.

Как и ППД, ППШ имеет ствольную коробку, слитую с кожухом ствола, затвор с предохранителем на рукоятке взведения, переводчик огня в спусковой скобе перед спусковым крючком, перекидной прицел и деревянную ложу.

Но при этом ППШ существенно технологичнее: точной механической обработки требует только ствол, затвор был выполнен на токарном станке с последующей грубой фрезеровкой, а почти все остальные металлические детали могут изготавливаться штамповкой.

Дульный тормоз-компенсатор представляет собой выступающую вперед за дульный срез часть кожуха ствола (скошенная пластина с отверстием для прохождения пули, по бокам от которой в кожухе имеются сквозные окна). За счёт реактивного действия пороховых газов при выстреле дульный тормоз-компенсатор значительно уменьшает отдачу и «задирание» ствола вверх.

Ложа изготавливалась из дерева, в основном из берёзы. ППШ-41 сначала комплектовались барабанными магазинами от

ППД-40 ёмкостью 71 патрон. Но так как барабанные магазины в боевых условиях показали себя ненадёжными, излишне тяжёлыми и дорогими в производстве, к тому же требовали ручной индивидуальной подгонки под каждый конкретный пистолет-пулемёт, они были заменены на разработанные в 1942 году секторные магазины ёмкостью 35 патронов.

трофейные ППШ под наименованием Maschinenpistole 717(r) поступали на вооружение вермахта, СС и иных военизированных формирований нацистской Германии и её сателлитов.
трофейные ППШ использовались в финской армии, также были «переделки» под 9 мм.

ранний секторный прицел (дальность от 50 до 500 м и шагом 50 м)

Прицельные приспособления поначалу состояли из секторного прицела (дальностью от 50 до 500 м и шагом 50 м) и неподвижной мушки. Позже был введён перекидной L-образный целик для стрельбы на 100 и 200 метров. Поскольку прицельная дальность является исключительно условной, субъективной характеристикой, то ППШ раннего выпуска, как и большинство довоенных пистолетов-пулемётов, имел секторный прицел, размеченный до 500 метров, однако впоследствии производилась упрощённая версия с прицелом до 200 метров, — при этом характеристики самого оружия де-факто остались прежними, но новый прицел был намного проще в изготовлении и вполне соответствовал реальному боевому применению этого оружия.

В целом, при ближнем ознакомлении, в глаза бросалось грубое исполнение, вездесущая неаккуратность стыков и неаккуратность заделки швов. При встряхивании слышался стук частей через большие допуски на размеры деталей. Существенным недостатком конструкции был переводчик огня, а также приёмник магазина — тонкий паз на торце приёмника требовал сноровки и навыков бойца при замене магазина, что особенно усугублялось зимой, когда для этого необходимо было снять рукавицы.

Спусковой механизм — агрегатно-съёмный, смонтирован в спусковой коробке вместе со спусковой скобой и имеет переводчик режимов стрельбы — одиночными выстрелами и очередями произвольной длины (темп стрельбы при этом около 1000 выстр./мин.).

Типичный для массовых пистолетов-пулемётов простой ударный механизм с возвратно-боевой пружиной, ударник жёстко закреплён в затворе, боевой взвод расположен на затворе.

Предохранитель ползункового типа расположен на рукоятке взведения затвора и обеспечивает его блокировку в вырезах ствольной коробки в переднем положении, исключающем отведение затвора, и на боевом взводе.

Редко можно увидеть так четко проштампованное клеймо З в круге

При прицельной дальности 500 м (у раннего варианта), действительная дальность огня очередями составляет около 200 м, — показатель, ощутимо превосходящий средний уровень оружия этого класса. Кроме того, благодаря использованию патрона 7,62×25 мм ТТ, в отличие от 9×19 мм Парабеллум или .45 АСР (используемых в зарубежных ПП), а также сравнительно длинному стволу, была достигнута значительно большая дульная скорость пули (500 м/с против 380 м/с у МП-40 и 280—290 м/с у пистолета-пулемёта Томпсона), давшая лучшую настильность траектории, что позволяло одиночным огнём уверенно поражать цель на дистанциях до 200—250 м, а также вести огонь на большее — вплоть до 300 и более метров — расстояние, компенсируя понижение точности большей скорострельностью или сосредоточенным огнём нескольких стрелков. Высокая скорострельность, с одной стороны, приводила к большому расходу боеприпасов (за что ПП получил прозвище «пожиратель патронов»), и быстрому перегреву ствола, с другой — обеспечивала высокую плотность огня, что давало преимущество в ближнем бою.

Живучесть ППШ, в особенности с коробчатым магазином, весьма высока. Чистый и смазанный ППШ является надёжным оружием. Неподвижно закреплённый боёк является причиной задержек стрельбы при загрязнении чашечки затвора копотью или попадании пыли на загустевшую смазку: по воспоминаниям ветеранов Великой Отечественной, при передвижении в открытых автомашинах или на броне по грязным дорогам ППШ почти всегда прятали под плащ-палатку. К недостаткам можно отнести сравнительно большие размеры и массу, сложность замены и снаряжения барабанного магазина, недостаточно надёжный предохранитель, а также возможность самопроизвольного выстрела при падении на твёрдую поверхность (что вообще характерно для оружия со свободным затвором), что нередко приводило к несчастным случаям; невысокой живучестью обладал фибровый амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, после износа амортизатора затвор разбивал заднюю часть коробки. К преимуществам ППШ можно также отнести большую ёмкость барабанного магазина (71 патрон) по сравнению с МП-40 (32 патрона), но большее количество патронов значительно увеличивало вес и габариты оружия, а надёжность барабанного магазина была сравнительно невысока. Коробчатый магазин был легче и надёжнее, однако снаряжение его патронами представляло большую сложность из-за перестроения патронов на выходе из двух рядов в один: очередной патрон нужно было подвести под губки движением вниз-назад. С другой стороны, к примеру, магазин системы Шмайссера, использовавшийся в немецких и английских пистолетах-пулемётах, также имел перестроение патронов из двух рядов в один. Для облегчения снаряжения коробчатых магазинов ППШ существовало специальное приспособление.

Из-за наличия дульного тормоза-компенсатора соседний стрелок, оказавшийся на расстоянии до 2-3 м сбоку дульного среза, может получить баротравму или разрыв барабанной перепонки. ППШ-41 легко идентифицировать по высокому темпу стрельбы, похожему на стрекотание швейной машинки, а в темноте — по трём языкам дульного пламени, вырывающимся из верхнего и боковых отверстий кожуха.

7,65×25мм Борхардт, 7,63×25мм Маузер и 7,62 × 25мм Токарев

источник фото: https://wpristav. ru/news/skhvatka_veteranov_patron_7_62_25_tt_vs_9_19_ljuger/2018-12-03-24256

ТТХ патрона

7,62×25 мм ТТ
Страна-производитель	СССР
Калибр, мм	7,62×25
Масса пули, г	5,52
Масса патрона, г	10,2—11
Тип оружия, использующего патрон	ППШ-41
Длина гильзы, мм	25,1
Длина патрона, мм	35
Начальная скорость пули, м/с	424—455
Энергия пули, Дж	508—576
Вес порохового заряда,г	0,48—0,52

У ППШ были не только преимущества, но и недостатки, такие как большие габариты и масса, что значительно затрудняло применение этого оружия в условиях узких окопов и тесных помещений в городских боях, а также разведчиками, десантниками и экипажами боевых машин. К тому же, в условиях военного времени необходимо было снизить затраты на массовое производство пистолетов-пулемётов.

В 1942 году был объявлен конкурс на более лёгкий, компактный и дешёвый в производстве пистолет-пулемёт, не уступающий ППШ по характеристикам. В конкурсе участвовали В. А. Дегтярёв, Г. С. Шпагин, Н. В. Рукавишников, С. А. Коровин.

ППШ-2, несмотря на сокращение количества деталей по сравнению с ППШ-41, не стал легче базовой модели. Вес ППШ-2 со снаряжённым магазином и допкомплектом не удовлетворял заказчика. Победу в конкурсе одержал пистолет-пулемёт Судаева.

Благодарю за предоставление данного образца эксперта Владимира!

ППШ-41 — Подпорка для слепой белки

ППШ-41 — советский пистолет-пулемет времен Второй мировой войны, разработанный Георгием Шпагиным. Это дешевая, надежная и упрощенная альтернатива ППД-40. Обычно известен как «папаша» ( русский язык : папаша ), что означает «папа».

Мне всегда нравился внешний вид этого пистолета, поэтому я решил попробовать что-то амбициозное, максимально точно воссоздав его. Я планирую сделать его настолько функциональным, насколько позволит полистироловый пластик. Мое веб-исследование дало фактические схемы машинистов большинства частей оружия. Другие мне придется реконструировать по фотографиям.

Я вырезал боковые стороны кожуха ствола как отдельные панели и соединял их вместе, как коробку. Я приклеил тонкую полоску на внутренние стыки для поддержки.

Я приклеил боковые стороны к верхней части (в форме буквы «U»), а затем приклеил опору ствола и дульную часть. Прежде чем приклеить дно, я покрасил внутреннюю часть, так как покрасить ее после завершения было бы практически невозможно.

Нижний ресивер собрался довольно быстро, поэтому фото процесса у меня нет. Он построен как коробка, самой сложной частью была изогнутая часть сзади. Я согнул нагретый пластик вокруг бутылки нужного диаметра, а затем приклеил его к остальной части коробки. Большая выемка — это место, где помещается барабанный магазин. Большая часть остального будет внутри деревянного ложа.

Блок пролома был сформирован путем склеивания нескольких листов стирола толщиной 3 мм. Другая деталь — это защелка, которая фиксирует верхний ресивер на нижнем ресивере. Нагрел термопистолетом лист пластика, натянул на деревянную форму. Затем я вырезал длинную прямоугольную прорезь в верхней части и прикрепил к ней небольшой кусок пластика, который нагрел вокруг карандаша. В этой области будет находиться пружина сжатия, удерживающая защелку в закрытом состоянии.

Г-образный элемент был приклеен к концу, который входит в прорезь на нижней части ствольной коробки. Обратите внимание на пружину.

На РЕАЛЬНОМ ресивере в верхней части вырезается небольшая U-образная форма, а металл загибается вверх, образуя защелку для пружины. Поскольку воспроизвести это с пластиком было бы чрезвычайно сложно, я просто вырезал кусок и приклеил его.

Готовая защелка! Вы можете увидеть прорезь, куда вставляется язычок на нижнем ресивере. Белая точка на боковой стороне защелки — это штифт, который полностью проходит через защелку и верхнюю часть ствольной коробки. На самом деле штифт входит в небольшой паз на ствольной коробке, что позволяет ему перемещаться вперед и назад примерно на 1/4″… достаточно, чтобы защелка вышла из зацепления. Верхний ресивер свободно качается, чтобы получить доступ к внутренним механизмам.

Вы можете видеть, как защелка верхнего приемника входит в паз на нижнем приемнике.

Используя плакат в разрезе в качестве ориентира, я изготовил внутренние детали спускового механизма и целик. Целик довольно умный, так как в нем используется перевернутый V-образный кусок металла в качестве качающейся пружины для переключения двух разных апертур прицела. В этот момент я не был полностью уверен, что эти части делают или подходят друг к другу.

Направляющая пружины представляет собой стержень, который действует как направляющая для затвора при его движении в ствольной коробке. Я использовал длинный болт, срезал головку болгаркой и обшил ее алюминиевой трубкой. Затвор отдачей толкается назад и ударяется о пластиковый стопор. Для этого я использовал ламинированный пластик.

Затвор вытягивает патроны из магазина, заталкивает их в брешь и стреляет. Металлическая полоса сверху — это пружина экстрактора, которую я сделал из металла рамы для картины.

Это было сделано путем ламинирования около 20 листов пластика вместе. Теперь это ТВЕРДЫЙ кусок пластика!

Другой вид болта.

Болт скользит по направляющей пружины, как показано на рисунке. Пружина помещается между болтом и коричневой деталью, чтобы переместить болт вперед.

Ударник подходит к передней части затвора. Для этого я отрезал кусок от игрушки, вложил его в ручную дрель и лезвием обточил наконечник. Этот кусок имеет длину всего 1/2 дюйма.

Когда он вставлен, другой штифт фиксирует его на месте.

Предохранитель на ППШ-41 представляет собой небольшую скользящую защелку, фиксирующую затвор в открытом или закрытом положении.

В нем используется небольшой поршень с пружинным приводом, который фиксирует его на месте. У меня возникли проблемы с поиском такой маленькой пружины, поэтому я отрезал небольшой кусочек резинового щупальца осьминога, чтобы толкать поршень.

Переключатель вставляется в прорезь на рукоятке затвора и фиксируется в двух положениях.

После того, как я отметил положения затвора в ствольной коробке, я просверлил, подпилил и вырезал отверстие для рукоятки.

После того, как я приклеил его на место, небольшая шлифовка сделала его цельным. Рукоятка на удивление прочная, хотя пружина, которую я пытаюсь найти, не должна создавать такой большой крутящий момент.

Селекторный переключатель (позволяющий либо полуавтоматический, либо полностью автоматический огонь) был для меня загадкой. Все, что мне нужно было сделать, это несколько общих планов и рисунок в разрезе.

Собранный Я думаю, что это близко … реальная конструкция — мое лучшее предположение.

Сборка спускового крючка потребовала множества проб и ошибок. Я плохо разбираюсь в механизмах, но вроде все работает!

В спусковом ящике нет лишнего места, поэтому все должно было влезть как надо.

Несмотря на то, что это всего лишь пластик, все работает.

Защелку магазина было сложно понять, но на самом деле она была гениально проста по конструкции. Вы можете увидеть неправильно просверленное отверстие, когда я пытался определить правильное положение.

Защелка в положении показывает, как защелка вращается и под давлением скрытой пружины фиксирует магазин на месте. Складывающаяся рукоятка откидывается вниз, а затем отодвигает защелку от магазина, позволяя извлечь его.

Мушку собрали очень быстро (около 1 часа), так что я забыл по пути сфотографировать. У меня не было хорошего референса для прицела, поэтому я смоделировал его по образцу мушки от АК-47. Плоская часть выполнена из ламинированного стирола с отверстием для стойки. Кольцо представляло собой нагретый пластик, натянутый на бутылку.

Вот все части, которые я закончил, в относительном положении друг к другу.

Я нашел пластиковую трубку с правильным внешним размером для ствола.

Я смастерил пулю из другого комплекта того же калибра. Я урезал АК 7,62 x 39, чтобы получить 7,62 x 25.

Изготовленная мной фиктивная пуля плотно вошла в брешь.

Все детали для сборки ствола.

После изготовления журнала, который был слишком велик для разворота, я смог использовать его как форму для нового. Используя тепловую пушку, я смог вдавить канавки прямо в поверхность верхней и нижней частей нового магазина.

Для боковой стороны барабана я использовал пластиковый кувшин в качестве формы и вдавил канавку прямо в него.

Еще шпаклевки, чтобы скрыть швы на собранном магазине. Он получился не таким четким и обработанным, как мне бы хотелось, но я полагаю, что после покраски и выветривания он будет выглядеть так, как будто он побывал в нескольких сражениях!

Кронштейн устанавливается над отверстием барабана и обеспечивает подачу пуль в ружье.

Центральный штифт имеет колпачок с храповым механизмом, который удерживает крышку на месте, а также позволяет заводить центральную пружину. Он был выточен из ламинированного пластика.

Внутри магазина находится направляющая, по которой патроны подаются в пистолет. Я даже смог нагреть канавку в самой дорожке… как настоящая!

Этот совок находится в отверстии магазина и направляет пули из гусеницы. Он также был (осторожно) подвергнут тепловой формовке.

Этот поворотный роликовый рычаг крепится к корпусу пружины и выталкивает пули из барабана.

Роликовый рычаг прикрепляет кожух пружины, который находится в середине гусеницы.

Вы можете видеть, как толкатель, вращающийся по часовой стрелке, проходит через гусеницы для подачи боеприпасов. Помните, что у меня не было планов интерьера, и все это пришлось реконструировать с использованием чертежей и фотографий в разрезе.

Изначально я хотел сделать приклад из березы, как настоящее ружье, но сосна оказалась более экономичной.

Так как я собирался выфрезеровать приклад и прорезь для ствольной коробки спереди, я сделал приклад из двух кусков 3/4″ сосны, которые позже были склеены.

Несмотря на то, что я построил все по спецификации, из-за моих материалов ресивер должен был быть более толстым. Другими словами, приемник не подходит! Я использовал липу толщиной 1/8″, чтобы расширить отверстие ствольной коробки, а затем склеил все детали вместе.

Затем с помощью моего верного рубанка я вырезал грубую форму контуров приклада.

Мне пришлось высверлить паз выше и ниже рукоятки, чтобы установить спусковой механизм.

Нижний ресивер на месте. Затвор проходит через язычок как ствольной коробки, так и спускового крючка, фиксируя их в прикладе.

На левой стороне приклада находится кронштейн заднего ремня. Я вырезал эту область, чтобы она соответствовала вырезанной мною скобе из стирола.

Я вставил приклад приклада, чтобы принять затыльник приклада. Я использовал приклад, чтобы нагреть стороны приклада из стирола.

Я использовал петлю из проволоки, чтобы соединить концы стирола на месте, пока клей высох, и приклеил конец затыльника к бокам.

Края были отшлифованы и сглажены, а отверстия для винтов скошены.

Я приклеил маленькую кромку на внутренней стороне люка и использовал гвоздь в качестве штифта для петли.

Не обращая внимания на внутреннюю часть затыльника, я использовал кусок стали в качестве пружины, чтобы держать дверь в напряжении.

Последнее, что нужно было сделать, это покрыть приклад морилкой и шеллаком. Вот последние фотографии этого изнурительного проекта!

Этот пистолет можно разобрать, как и настоящий… ничего лишнего не приклеено.

Со временем я куплю латунь для магазина и наполню магазин пластиковыми пулями.

Пистолет-пулемет ППШ-41: оружие, любимое всеми Россией, Китаем и Северной Кореей

Пистолет-пулемет ППШ-41, несомненно, является символом советской военной машины во Второй мировой войне, увековеченным на боевых фотографиях и в таких фильмах, как Крест Железо и Жестяной барабан. Подобно танку Т-34 и штурмовику Ил-2 Штурмовик, «Пепша» или «Папаша» («Папаша») был не только прочным чудом серийного производства, но и показал хорошие результаты по сравнению с более дорогими современниками. И Красная Армия, а затем китайская и северокорейская армии применяли «отрыгивание» в беспрецедентных масштабах.

Пистолеты-пулеметы начали появляться ближе к концу Первой мировой войны, чтобы помочь солдатам расчищать окопы в жестоких нападениях на короткие дистанции. В этом короткоствольном, очень портативном автоматическом оружии обычно использовался простой принцип со свободным затвором, при котором газы, выбрасываемые маломощным пистолетным патроном, одновременно выбрасывали патрон из ствола и отталкивали затвор оружия, позволяя новому патрону выскочить в ствол. патронник для выстрела, как только затвор вернется на место.

Рекомендуется: «Узи»: израильский пулемет, покоривший мир

Рекомендуется: M4: пистолет, с которым армия США любит идти на войну Sig Sauer и Beretta)

Несмотря на известность такого оружия, как пистолет Томми, в межвоенные годы, пистолеты-пулеметы были относительно дороги и эффективны только на коротких дистанциях боя менее 150 метров, поэтому армии приняли их только в скромных количествах в дополнение к медленной стрельбе, но более точные винтовки с продольно-скользящим затвором общего назначения. Как правило, один пистолет-пулемет мог быть назначен командиру отделения, хотя некоторые элитные подразделения специальных операций использовали их в большем количестве.

Первый пистолет-пулемет Красной Армии, ППД, разработанный Василием Дегтяревым, был вдохновлен немецким MP18 и использовал пистолетные патроны Токарева 7,62×25 мм. Однако производство PPD было трудоемким из-за его деталей из фрезерованной стали, и к моменту окончания производства в 1942 году было выпущено всего девяносто тысяч, при этом большинство заводов было захвачено вторгшимися нацистами.

До этого Советы участвовали в кровопролитной Зимней войне 1939–1940 годов, в ходе которой хорошо замаскированная финская лыжная пехота, вооруженная отличными автоматами Suomi, уничтожала советские части в засадах. После этого Красная Армия уделила первоочередное внимание разработке эффективного пистолета-пулемета, который можно было бы дешево производить в массовом порядке.

Конструктор Георгий Шпагин довел конструкцию ППД до плахи, убрав несколько компонентов и улучшив производство за счет использования штампованного металлического корпуса и перфорированной оболочки ствола. При необходимости ствол оружия можно было даже изготовить, просто разрубив надвое ствол стандартной советской служебной винтовки Мосина-Нагана. Полученная конструкция идеально подходила для быстрого изготовления неквалифицированными заводскими рабочими всего за пять-семь часов, что вдвое меньше времени, необходимого для изготовления PPD. К концу 1942 выпущено 1,5 млн ППШ.

Металлические детали были покрыты хромом для облегчения очистки и уменьшения износа ствола, что позволяло оружию функционировать с минимальным обслуживанием даже в суровых условиях. Простой рычаг также мог переключать оружие на полуавтоматический огонь.

В то время как другие державы Второй мировой войны также приняли на вооружение примитивные серийные пистолеты-пулеметы, такие как британский Sten, немецкий MP40 и американский Grease Gun M3, двенадцатифунтовый PPsH был более крепким зверем, чем более дорогие модели. В то время как немецкий пистолет-пулемет MP40 имел циклическую скорострельность 500 выстрелов в минуту и использовал магазины на 32 патрона, «Папаша» мог сделать 9 циклов. 0127 900 об/мин и использовал большой барабанный магазин на семьдесят один патрон. Тяжелая деревянная ложа и кожаный амортизатор помогали гасить сильную отдачу затвора; в сочетании с компенсатором ствола для уменьшения дульного подъема ППШ был точнее ППД. Вы можете увидеть страшную скорострельность оружия в этом видео.

На самом деле, ППШ стрелял так быстро, что было трудно контролировать. Тем не менее трофейные ППШ пользовались популярностью у немецкой пехоты. Вермахту так понравилось это оружие, что он даже переоборудовал многие ППШ под 9 патронов.-миллиметровые патроны Парабеллум, обозначив их как MP41(r).

«Папаша» начали поступать в советские войска в больших количествах в 1942 году, как раз вовремя, чтобы их можно было эффективно использовать в жестоких ближних уличных боях в Сталинграде. Мало того, что большинство сражений велось в пределах более короткой эффективной дальности пистолета-пулемета, но они были намного удобнее в бою внутри зданий, чем винтовки с длинным продольно-скользящим затвором.

За пределами городов Советы использовали тактику человеческой волны, чтобы сокрушить оборонительные позиции Оси. Огромные волны советских призывников устремлялись из леса к позициям Оси с ревом 9.0127 Ура! Если под ответным шквалом пулеметного и артиллерийского огня выживет достаточное количество солдат, чтобы добраться до траншей Оси, они сметут защитников ураганом автоматического огня.

ППШ также контрабандно переправлялись и сбрасывались с воздуха сотням тысяч партизан, сражавшихся в тылу немцев, которые использовали их для засад на немецкие конвои и гарнизонные части. Партизаны-оружейники даже кустарные папаши изготавливали из фрезерованной стали! ППШ также использовался советскими женщинами и детьми-солдатами.

Кроме ППШ, раздаваемых по отдельности стрелковым отделениям, каждому советскому стрелковому полку и танковой бригаде была выделена целая рота в сто человек, оснащенная только автоматами. К ним присоединились в 1943 году мотострелковые батальоны численностью в пятьсот человек. Казачьи кавалерийские части также широко использовали переносное оружие, когда они сопровождали танки в бою и захватывали слабо защищенные города за линией фронта. Красные ВВС даже экспериментировали с установкой не менее восемьдесят восемь ППШ в бомбоотсеке прототипа бомбардировщика Ту-2ш по прозвищу «Огненный ёж», но непрактичная концепция в боевых действиях не использовалась.

Когда Красная Армия контратаковала на огромных участках территории, оснащенные ППШ танкодесантники — или «Наездники на танках» — оказали наступающей советской бронетехнике отчаянно необходимую поддержку пехоты. В отличие от немецкой или американской армии, Красной Армии не хватало отечественных бронетранспортеров для сопровождения танковых частей, проникающих в тыл врага. В то время как в других армиях езда пехоты на танках была обычным явлением, в Советском Союзе были организованы группы наездников танков и даже были установлены рули на Т-34, чтобы они могли цепляться за них. В то время как другие танкисты обычно спешивались при контакте с противником, 9-йТанкодесантники 0127 часто оставались на своих стальных установках, когда они с грохотом мчались к линиям противника, только для того, чтобы прыгнуть почти на своих перепуганных врагов и осыпать их автоматическим огнем.

Советские танки понесли большие потери даже на завершающем этапе Великой Отечественной войны, а у тех, кто ехал на них, продолжительность жизни была даже меньше, чем у экипажа внутри. Тем не менее, наездники на танках сыграли жизненно важную роль в расчистке оборонительных линий Оси и проводах пехоты, устроившей засаду, способствуя далеко идущим советским наступлениям, таким как Багратион, которые ускорили крах нацистской Германии.

Во время Второй мировой войны ППШ претерпел лишь незначительные изменения. Поскольку большой барабанный магазин предлагал неудобный захват, позже был выпущен коробчатый магазин на тридцать пять патронов, а затем более прочная версия барабанного магазина. В 1943 году был запущен в производство еще более простой пистолет-пулемет ППС43, который имел меньшую скорострельность и требовал менее трех часов для производства! Однако к тому времени ППШ производился в таких больших масштабах, что ППС так и не заменил его. во время Второй мировой войны было изготовлено более шести миллионов ППШ по сравнению с «всего» двумя миллионами ППС43.

The Burp Guns of Korea

После Второй мировой войны советские военные вскоре приняли на вооружение полуавтоматический карабин СКС и легендарный автомат АК-47. Однако многие папаши были переданы союзникам-коммунистам, включая Китай и Северную Корею.

Северокорейский Type 49 стал первым стрелковым оружием, массово производимым в Пхеньяне, с сохранением барабанного магазина на 71 патрон. Вскоре после этого Китай начал производить коробчатый магазин с использованием Type 50. Оба они широко использовались в Корейской войне, когда Северная Корея впервые вторглась в Южную Корею, а затем вмешался Китай, чтобы предотвратить захват Северной Кореи коалицией Организации Объединенных Наций под руководством США.

Характерный звук, издаваемый высокой скорострельностью Type 49, привел к тому, что силы ООН окрестили его «отрыжкой». Китайцы знали, что их западные противники обладают превосходной дальнобойной огневой мощью, как с точки зрения тяжелого вооружения, так и более точного стрелкового оружия, такого как M1 Garand и M14.
