Ракеты javelin – противотанковый ракетный комплекс Джавелин, американский ПТРК, технические характеристики

Вскоре системы этого типа были отправлены в Афганистан. Там они использовались для борьбы с техникой и сооружениями противника в различных условиях, в том числе в горах. В целом, были получены удовлетворительные результаты. В частности, выяснилось, что сравнительно малая дальность стрельбы вполне достаточна для решения актуальных задач в имеющихся условиях. Также отмечалось психологическое воздействие на противника: внезапно падающая сверху ракета могла заставить боевиков спешно уйти с позиции.

Как минимум, с 2015-16 годов комплексы Javelin используются разными формированиями, участвующими в сирийской гражданской войне. Такое оружие имеется у американских спецподразделений, Сирийских демократических сил и курдского ополчения. На этот раз американские ракеты использовались не только против бронетехники и различных построек. Характерной для этого конфликта мишенью стали «шахид-мобили». Эффективность ПТРК против таких угроз считается достаточной.

Состав комплекса

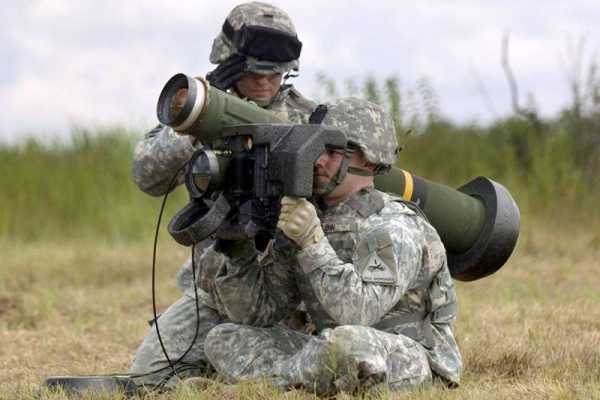

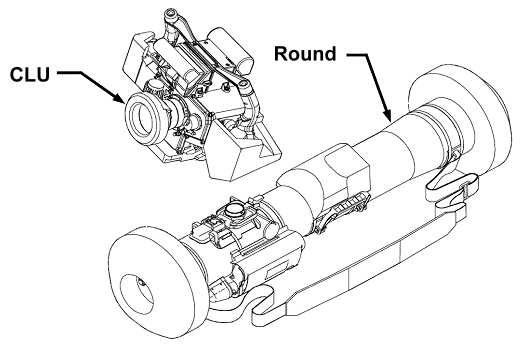

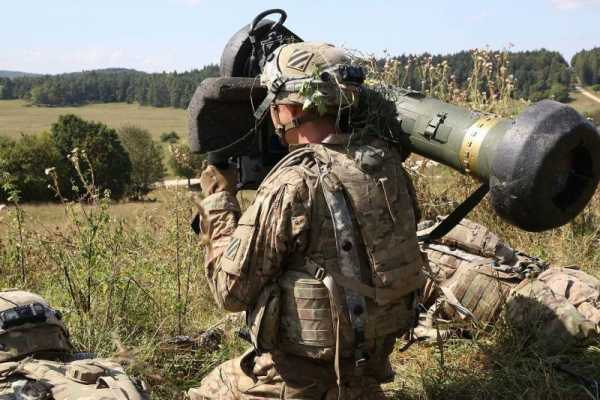

ПТРК Javelin включает три основных компонента, каждый из которых решает свою задачу. Это блок управления Command Launch Unit (CLU), транспортно-пусковой контейнер Launch Tube Assembly (LTA) и собственно управляемая ракета. LTA и ракета поставляются в войска в виде единого изделия. Перед применением оружия этот блок соединяется с CLU и подключается к его системам управления. После этого можно выполнять наведение и осуществлять запуск ракеты. После пуска ТПК типа LTA сбрасывается, и на его место монтируется новый.

Контейнер является одноразовым, тогда как блок управления способен осуществить множество пусков. При этом блок CLU может использоваться самостоятельно. Без установки ракеты это изделие может выполнять функции прибора наблюдения с дневным и ночным каналами, а также с возможностью изменения поля зрения. Впрочем, это не основная функция блока, и для решения таких задач существуют менее громоздкие и тяжелые приборы.

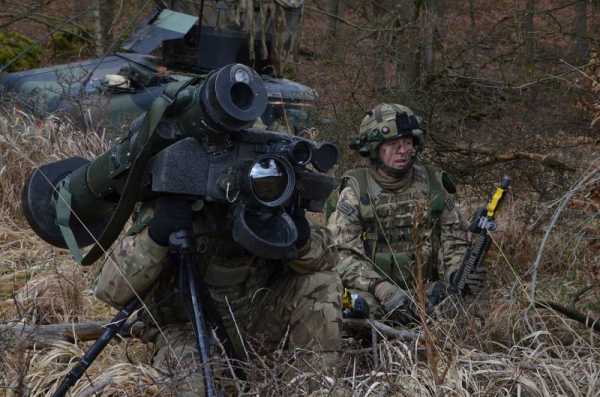

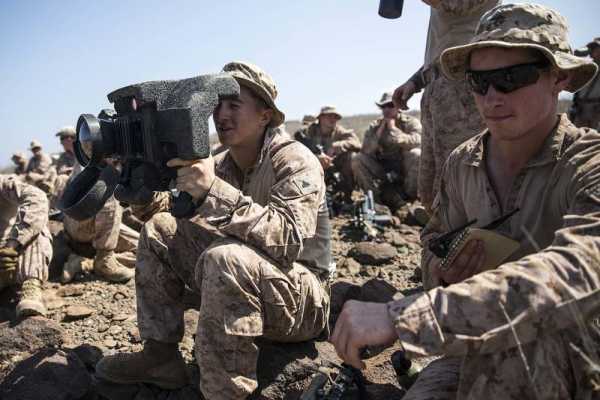

Изделие CLU выполнено в виде блока с корпусом сложной формы, на котором располагаются различные выступающие устройства. Так, на передней стенке блока устанавливаются несколько объективов оптико-электронных систем. Часть этих устройств имеет съемные защитные крышки. Справа сверху на корпусе имеются крепления для установки LTA, снизу предусмотрены пульт управления и рукоятки. На заднюю панель корпуса выведен окуляр для ведения наблюдений за полем боя.

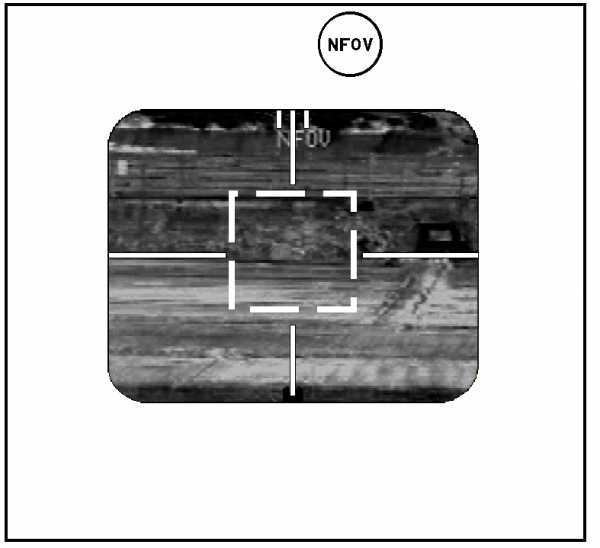

Оптическая аппаратура блока CLU обеспечивает четыре режима обзора. Первый использует видеокамеру с увеличением 4х и предназначен для работы в светлое время суток. Три других режима относятся к работе тепловизора. В первом режиме WFOV (Wide Field of View – «Широкий сектор обзора») тепловизор имеет четырехкратное увеличение и обеспечивает простой обзор местности. Для предварительного наведения и захвата цели используется режим NFOW (Narrow Field of View) с уменьшенным сектором обзора и увеличением 12х. Найдя цель, оператор ПТРК должен брать ее на сопровождение при режиме SFOV (Seeker Field of View). На этом режиме автоматика определяет местоположение цели, а также передает необходимые данные в головку самонаведения ракеты. После выполнения подобных операций комплекс может выполнить выстрел.

Ракета FGM-148 представляет собой управляемый боеприпас с тепловой головкой самонаведения и рядом важных функций. Изделие получило цилиндрический корпус большого удлинения, разделенный на несколько отсеков. В центральной и хвостовой части предусматривается установка раскладных плоскостей. Головной отсек вмещает тепловую ГСН, причем часть аппаратуры располагается рядом с лидирующим зарядом боевой части. Основной заряд тандемной кумулятивной боевой части помещен в центре корпуса, рядом с первым набором плоскостей. Хвостовой отсек отдан под твердотопливный двигатель и рулевые машинки. Там же помещается стартовый заряд, ответственный за вывод ракеты из LTA.

Управляемая ракета имеет тепловую головку самонаведения с системой охлаждения приемной матрицы, обеспечивающей повышение чувствительности. Сигнал с ГСН поступает на автопилот, обеспечивающий управление ракетой в полете. Системы управления ракеты имеют несколько основных режимов работы с разными профилями полета, оптимизированными для поражения разных целей. Так, при атаке бронетехники ракета должна набирать определенную высоту и буквально падать на нее, поражая наименее защищенные части корпуса. Для поражения сооружений или летательных аппаратов используется горизонтальный полет с маневрированием.

FGM-148 комплектуется тандемной кумулятивной боевой частью, способной поражать бронетехнику с системами динамической защиты. Малоразмерный лидирующий блок такой боевой части имеет заряд взрывчатого вещества с молибденовой воронкой; более крупный основной блок оснащен медной. Общая масса боевой части – 8,4 кг. Заявленная бронепробиваемость достигает 600-800 мм гомогенной брони за динамической защитой.

Двигательная установка ракеты «Джавелин» состоит из двух компонентов. За выход из ТПК отвечает стартовый заряд малой массы. После удаления от оператора на безопасное расстояние ракета включает маршевый твердотопливный двигатель. Два заряда используют общий корпус и разделены металлическим диском-перегородкой. Маршевый двигатель обеспечивает полет с дозвуковой скоростью по любому профилю. Дальность стрельбы ограничивается 2500 м. Сообщалось о возможности модернизации силовой установки и увеличении дальности полета ракеты.

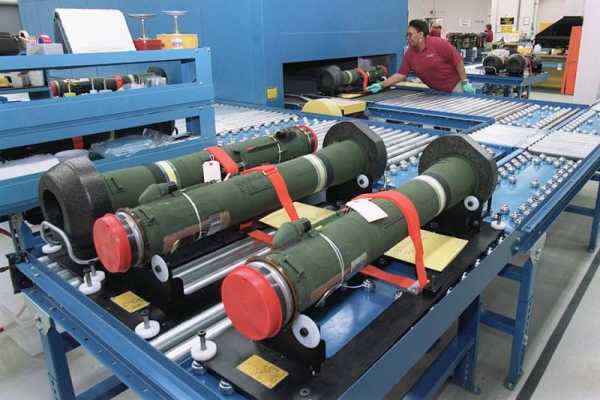

Ракета комплекса FGM-148 поставляется в транспортно-пусковом контейнере LTA. Это изделие представляет собой трубу с набором креплений и разъемов для соединения с блоком CLU. Торцы закрываются крышками с мягкими ободами, предотвращающими повреждение контейнера и его содержимого. Также на ТПК имеется ремень для переноски.

Ракета без контейнера имеет длину чуть менее 1,1 м при диаметре корпуса (без учета плоскостей) 127 мм. Масса – 10,1 кг. LTA с изделием имеет длину 1,2 м и максимальный диаметр (по крышкам) около 300 мм. Масса – около 15 кг. Комплекс в сборе весит 22,3 кг. Габариты и масса комплекса Javelin и отдельных его составляющих позволили сократить боевой расчет до двух человек. При необходимости переносить и использовать такое оружие может один оператор, однако это негативно сказывается на боевых качествах.

Плюсы и минусы

Подобно любым другим системам вооружения, американский ПТРК FGM-148 Javelin имеет как преимущества, так и недостатки. При этом заказчик счел имеющееся соотношение плюсов и минусов допустимым, в результате чего комплекс поступил на вооружение и пока не планируется к замене. Таким образом, ПТРК продолжает соответствовать актуальным требованиям, хотя возможно дальнейшее развитие отдельных его элементов.

Одним из главных преимуществ «Джавелина» считается сравнительно малые вес и габариты, облегчающие его транспортировку и применение. Второй важнейший плюс связан с применением инфракрасной ГСН, реализующей принцип «запустил-забыл». Это в известной мере сокращает риски для расчета и позволяет ему не оставаться на позиции после запуска. Одновременно с этим двигатели не производят много дыма и не демаскируют позицию. Также скрытности применения способствует применение пассивных оптико-электронных систем наблюдения, ничего не излучающих в сторону цели. Профиль полета с атакой сверху обеспечивает поражение бронеобъекта в наименее защищенную часть. Наконец, блок CLU может применяться не только в качестве средства управления ПТРК, но и как система наблюдения.

Главным недостатком ПТРК FGM-148 считается малая дальность стрельбы – по этому параметру он проигрывает массе других современных комплексов. Принцип «запустил-забыл» не позволяет корректировать траекторию ракеты или перенацеливать ее после пуска. Имеющаяся боевая часть может быть недостаточно мощной для поражения современных танков в лоб. Существуют определенные ограничения, связанные с метеоусловиями и спецификой поля боя. Также для эффективной работы тепловизионная аппаратура ракеты и CLU нуждается в предварительном охлаждении, требующем определенное время. Существенной проблемой может быть и высокая стоимость комплекса. По этому параметру он превосходит едва ли не все прочие современные образцы своего класса.

Противотанковый ракетный комплекс FGM-148 Javelin был принят на вооружение армии США более двух десятилетий назад и до сих пор остается в строю. Эту систему считают современной и пригодной для дальнейшей эксплуатации. Замена «Джавелинов» более новыми образцами пока не планируется. Это означает, что заказчик и основной эксплуатант доволен этими комплексами, и их характеристики его полностью устраивают. Соотношение сильных и слабых сторон считается приемлемым и не дает поводов для срочной разработки новых противотанковых систем.

К настоящему времени комплекс FGM-148 успел стать одним из основных противотанковых средств в вооруженных силах США и ряда других стран. Эксплуатация этих систем продолжается, и время от времени их применяют в условиях реальных вооруженных конфликтов. Одновременно продолжаются споры о реальных возможностях и потенциале этого ПТРК, подогреваемые определенными событиями на международной арене. По всей видимости, горячие обсуждения «Джавелина» будут продолжаться до тех пор, пока его не снимут с вооружения. Замена этого комплекса пока не планируется, и потому он еще долго будет оставаться актуальной темой.

По материалам сайтов:
https://lockheedmartin.com/
http://raytheon.com/
https://fas.org/
https://globalsecurity.org/
https://army.mil/
http://designation-systems.net/
http://armyrecognition.com/
http://rbase.new-factoria.ru/

topwar.ru

Удар с небес: как работает противотанковый ракетный комплекс Javelin

На замедленном видео это смотрится всегда впечатляюще. Из небольшой трубки длиной чуть больше метра вырывается ракета, расправляет крылышки, похожие на лопасти. Включается маршевый двигатель, ракета взмывает вверх, а несколько секунд спустя вонзается сверху в мощную бронемашину, разнося ее на куски. Так работает переносной противотанковый ракетный комплекс Javelin.

Олег Макаров

26 ноября 2018 13:55

Javelin превозносят как супероружие, практически лишенное недостатков, компактное и эффективное решение для того, чтобы легкая пехота могла остановить мощный бронированный кулак противника.

Немного опоздали

Переносной противотанковый ракетный комплекс (ПТРК) FGM-148 Javelin начали разрабатывать в 1983 году. Все еще продолжалась холодная война, и страхи западного альянса перед рывком многих тысяч советских танков к Ла-Маншу пока не развеялись. Однако времена поменялись, и когда комплекс был принят на вооружение (а это был 1996 год), угроза глобального конфликта на Европейском ТВД ушла в прошлое. Javelin, произведенный в количестве порядка 40 тыс. штук, «засветился» в основном в локальных войнах типа иракской и афганской операций американской армии. Все самые впечатляющие достижения комплекса в виде, например, разгрома дюжиной американских парашютистов танковой роты (Т-55) иракской армии относятся именно к периоду войн, начатых США после теракта в Нью-Йорке в сентябре 2001 года.

ПТРК Milan ER (Франция, Германия)

Год принятия на вооружение: 2011
Масса ракеты, кг: 6,6
Длина пускового комплекса, мм: 1200
Диаметр корпуса, мм: 125
Бронепробиваемость, мм: 1000 (после динамической защиты)
Система управления: командная полуавтоматическая по проводам
Дальность стрельбы, м: 25−3000

С чем же связана столь высокая оценка комплекса? Что он умеет? Во‑первых, он действительно очень легкий: масса комплекта, включающего в себя ракету, трубу и командно-пусковое устройство, весит немногим более 22 кг. Стрельбу может вести один человек, хотя стандартный расчет — это два бойца. Во‑вторых, что чаще всего отмечается, когда речь идет о достоинствах комплекса, ракета Javelin обладает способностью поражать танк, обрушиваясь на него практически вертикально и пробивая наименее защищенную броней верхнюю часть. Снаряд оснащен тандемным боезарядом: лидирующий заряд разрушает динамическую защиту танка, основной производит кумулятивную струю, прожигающую броню.

Таким образом, в эффектном видео, где Javelin разносит танк, мы видим последствия детонации боезапаса, а вовсе не результат действия взрывчатки, которую ракета несет на борту. В-третьих, главное, что превращает Javelin в ПТРК третьего поколения, — это инфракрасная головка самонаведения (ГСН) и принцип «выстрелил и забыл». Оператор смотрит на экран пускового командного устройства, куда передается изображение с головки самонаведения, определяет и обозначает курсором цель, производит выстрел и… бежит со всех ног, чтобы сменить позицию и избежать поражения ответным огнем. А головке самонаведения не страшны дым, туман и даже средства радиоэлектронной борьбы: она ведет ракету по тепловому излучению цели.

Комплекс «Малютка» (СССР)

Год принятия на вооружение: 1962
Масса ракеты, кг: 10,9
Длина пускового комплекса, мм: 860
Диаметр корпуса, мм: 125
Бронепробиваемость, мм: 400 (под углом 0 градусов)
Система управления: командная, по проводам, ручная
Дальность стрельбы, м: 500−3000

Дороговато для тойоты

Javelin, безусловно, очень продвинутая система, но называть ее супероружием было бы все же преувеличением, так как и недостатков у нее немало. Первый — это цена. Выстрел из ПТРК обходится примерно в 80 тыс. долларов, а если учесть, что сейчас США воюют в основном с тачанками на основе японских пикапов, излюбленными ближневосточными боевиками, то снаряд, поражающий цель, оказывается порой в разы дороже самой цели.

Второй существенный недостаток — это дальность. Из Javelin можно стрелять лишь на дистанцию, не превышающую 2,5 км, в то время как, например, танк Т-90 способен вести огонь на расстоянии до 5 км. Более того, цель должна располагаться в зоне прямой видимости оператора, иначе он не сможет назначить ее на своем контрольно-пусковом устройстве. И да, перед тем как прицеливаться, боец должен активизировать специальное устройство, охлаждающее матрицу ГСН при помощи испарения сжиженного газа. На это уходит до минуты времени, да и полной гарантии, что головка увидит цель при наличии сильного теплового фона (например, в жару в пустыне), нет.

www.popmech.ru

Что такое комплекс Джавелин | Новости Украины

Украина стала на один шаг ближе к получению от США летального оружия. В частности, украинским военным может быть передан противотанковый комплекс Javelin.

ОПИСАНИЕ

Джавелин (Копье, Javelin) — средняя противотанковая система предназначенная для пехоты, разведчиков и боевых инженерный подразделений. Эти силы должны иметь возможность поражать бронированные силы противника днём, ночью и в условиях ограниченной видимости. Джавелин может применяться одним солдатом или расчётом из двух или трёх военнослужащих. Джавелин может транспортироваться отдельным парашютистом, ж/д и автотранспортом, по воде или по воздуху.

Эта система обладает высоким уровнем поражения всех известных бронированных транспортных средств в широком диапазоне дальностей, днем/ночью и при неблагоприятных погодных условиях. Мягкий запуск системы позволяет вести огонь с закрытых боевых позиций или из помещений.

Используемая в Джавелине модульная структура позволяет системе совершенствоваться для соответствия меняющимся угрозам и требованиям посредством программных и аппаратных обновлений. Система состоит из многократно используемого командно-пускового блока (КПБ) со встроенной системой самоконтроля и модульной ракеты в транспортно-пусковом контейнере. Система также включает в себя устройства для тактической подготовки, обучения в классе и упражнений по обращению.

Дополнительной задачей системы является уничтожение бункеров и обеспечение обороны против атакующих/зависающих вертолётов. В последних конфликтах КПБ также использовался в качестве автономного прибора для наблюдения за полем боя и выбора целей.

ПТРК Джавелин является прямой заменой ПТРК Драгон M47.

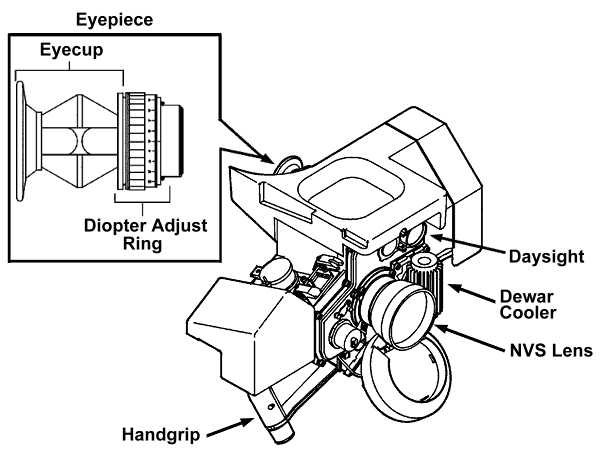

Командно-пусковой блок (КПБ) M98A1

КПБ M98A1 является многоразовой частью комплекса Джавелин. КПБ содержит дневной прицел, ночной прицел, средства управления и индикаторы. Основные компоненты КПБ: корпус, амортизаторы, ручки, батарейный отсек, дневной прицел, ночной прицел, окуляр, контрольный разьем и круглый интерфейсный разьем. Командно-пусковой блок крепится к транспортно пусковому контейнеру.

Корпус. Корпус КПБ содержит электронику системы, дисплей, дневной и ночной прицелы.

Амортизаторы. Амортизаторы вокруг корпуса КПБ предназначены для защиты оборудования во время его использования. Амортизаторы являются заменимыми элементами. Один амортизатор являетс

inforesist.org

почему «Джавелин» не поможет Киеву

Проект оборонного бюджета Соединенных Штатов на 2018 финансовый год предусматривает выделение Киеву военной помощи в размере до 350 миллионов долларов. Деньги могут быть перечислены в рамках «Инициативы по оказанию помощи Украине в сфере безопасности», разрешающей поставки «летальных оборонительных вооружений». Среди них называют в первую очередь ПТРК «Джавелин». «Газета.Ru» разбиралась, насколько эффективно это оружие и кому нужны его поставки.

«Джавелин» (в переводе с английского «метательное копье») — это противотанковый ракетный комплекс третьего поколения, работающий по принципу «выстрелил-забыл». Такой способ применения реализуется благодаря головке самонаведения с тепловизионной матрицей, позволяющей обнаруживать и сопровождать цели, имеющие температуру, отличную от температуры окружающей среды. После захвата такой цели ракета наводится на нее без участия оператора. Таким образом, главное достоинство ПТРК третьего поколения состоит в том, что сразу после запуска ракеты расчету можно сразу сменить огневую позицию.

Основными элементами конструкции FGM-148 «Джавелин» являются пусковое устройство, транспортно-пусковой контейнер и собственно ракета. Конструкция ракеты – классическая аэродинамическая с раскрывающимися крыльями.

Прицельно-пусковое устройство имеет комбинированный всесуточный прицел, который может дополнительно использоваться для наблюдения за полем боя. Дневной прицел оснащен оптикой с четырехкратным увеличением. В ночном инфракрасном прицеле также используется матричный приемник ИК-излучения большего формата, он позволяет вести стрельбу ночью и при плохой видимости. Ночной прицел обеспечивает в зависимости от режима работы четырех- или девятикратное увеличение.

Ракета имеет два режима атаки цели: режим пикирования (угол пикирования 45 град) и прямой атаки в горизонтальной плоскости. Первый режим применяется при действиях против танков и позволяет поразить цель сверху в наименее защищенную область, второй — против инженерных сооружений (типа ДОТ и ДЗОТ) и вертолетов.

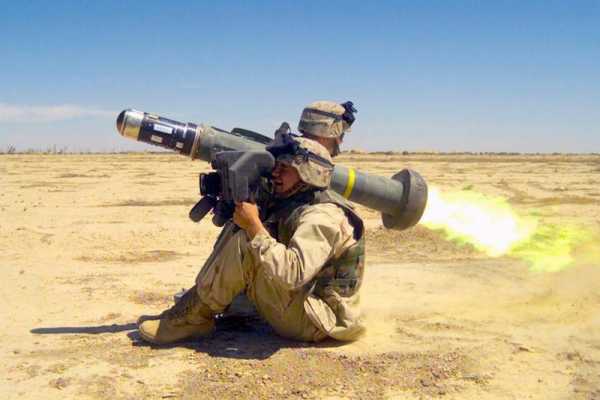

Старт ракеты происходит под углом 18 град к горизонту с помощью вышибной двигательной установки, далее запускается маршевый двигатель и происходит набор высоты — 150 метров для режима пикирования или 50 метров для прямой атаки цели. Управление ракетой в полете осуществляется с помощью изменения вектора тяги, что обеспечивает маневренность, необходимую для поражения целей сверху на малых дальностях.

Технологие производства самонаводящихся ПТРК, поражающих танк в самую слабозащищенную проекцию — сверху, пока обладают всего две страны в мире — США и Израиль.

Несколько позже «Джавелина» появился израильский ПТРК «Spike». В нем использованы различные способы наведения на цель: по проводам, радиокомандный, по лазерному лучу и с использованием инфракрасной головки самонаведения. К противотанковым комплексам третьего поколения относится и индийский «Nag», превосходящий по дальности американскую разработку почти в два раза.

У России противотанкового ракетного комплекса третьего поколения пока нет. Отечественный ПТРК «Корнет», разработанный тульским КБ Приборостроения, относится к поколению 2+.

Между тем у комплексов третьего поколения существуют не только достоинства, но и существенные недостатки. Не случайно в семействе израильских ПТРК «Spike» наряду с ГСН используют и систему наведения по проводам. А вот у «Джавелинов» такого варианта не предусмотрено, что вызывает значительные ограничения в применении. Дальность действия тепловой ГСН существенно меньше, чем у телевизионных, тепловизионных, оптических и радиолокационных каналов обнаружения цели и наведения на нее ракеты, которые используются в ПТРК второго поколения. Если максимальная дальность стрельбы американского «Джавелин» — 2,5 км, то у отечественного «Корнета» — 5,5 км. В модификации «Корнет-Д» дальность доведена до 10 км.

У «Джавелина» есть и еще один существенный недостаток. Ракеты с инфракрасной головкой самонаведения невозможно использовать по неконтрастным в тепловом отношении целям, то есть по долговременным огневым точкам и разного рода инженерным сооружениям. Ракеты «Корнета», наводящиеся по лазерному лучу, в этом отношении выглядят более универсальными.

Помимо всего прочего, перед пуском ракеты «Джавелина» головку самонаведения необходимо охлаждать сжиженным газом от 20 до 30 секунд — на поле боя такое время иногда может иметь критическое значение.

Наконец, «Корнет», в отличие от «Джавелина», способен преодолевать активную защиту танка — автоматический отстрел подлетающего боеприпаса гранатой или иными средствами. Для этого российский ПТРК имеет возможность производить парный пуск ракет, управляемых одним лазерным лучом. Первая ракета пробивает активную защиту, а вторая уже беспрепятственно проникает к танковой броне. У американского комплекса такая стрельба невозможна даже теоретически, поскольку вторая ракета не способна обнаружить танк на фоне факела двигателя первой.

Помимо всего прочего, российский «Корнет», хоть и обладает рядом недостатков, существенно дешевле «Джавелина», хотя и обладает рядом недостатков. К таковым эксперты относят значительный вес пусковой установки и ракеты в транспортно-пусковом контейнере (порядка 50 килограммов). Кроме того, ПТУР наводится на цель по лазерному лучу, что демаскирует позицию установки, расчет установки состоит из двух человек.

Тем не менее, бронепробиваемость российского комплекса составляет 1200 мм гомогенной брони, что с лихвой перекрывает все незначительные недостатки «Корнета».

Что касается «Джавелина», то боевая часть ракеты этого ПТРК — тандемная кумулятивная с электронной задержкой детонации основного заряда. Для защиты основного заряда от осколков и ударной волны после столкновения и детонации предзаряда перед ним расположен взрывопоглощающий экран из композитных материалов с отверстием для прохождения кумулятивной струи.

ПТУР «Джавелин» имеет сравнительно небольшой калибр 127 мм относительно калибра 152 мм у тяжелых ПТРК типа «Корнет»» и американского же TOW. Длина кумулятивной струи прямо зависит от диаметра кумулятивной воронки и составляет 1,5-4 калибра ПТУР. Поэтому многие эксперты считают заявляемую иногда бронепробиваемость в 800 мм завышенной и оценивают ее максимум как 600 мм. Этого недостаточно для пробивания лобовой брони современных танков, даже не оснащенных динамической защитой.

Что касается российских модернизированных танков Т-72Б3М, то они оснащены новыми комплексами динамической защиты «Реликт», впервые примененном на Т-90АМ. «Реликт» заменит более старую систему «Контакт-5» и предположительно будет вдвое эффективнее. Также Т-72Б3М может быть оснащен комплексом активной защиты «Арена-Э», что существенно повысит защищенность машины на поле боя.

Разработчики «Реликта» утверждают, что за счет использования тяжелых метальных пластин встроенная динамическая защита способна их крупными осколками разрушить часть воронки основного кумулятивного заряда и таким образом снизить его бронепробиваемость на 50% для «крупных ПТУР».

К слову говоря, в боевых действиях в Сирии зафиксированы неудачи по пробиванию американскими тандемными ПТУР встроенной динамической защиты «Реликт».

Помимо всего прочего, американский ПТРК весьма и весьма не дешев. Цена одного комплекта FGM-148 «Джавелин» (выпускаемого совместно «Raytheon» и «Lockheed Martin»), включающего пусковую установку с одной ракетой, составляет 246 тысяч долларов. Стоимость всего одной ракеты — более 86 тысяч долларов (по другим данным — 100 тыс. долларов).

И хотя американцы предполагают, что при поставке на Украину противотанковые комплексы «Джавелин» будут размещены в местах, где подразделения и части ВСУ находятся вдали от линии боевого соприкосновения, тем не менее, не исключено, что самые современные ПТРК США довольно быстро могут оказаться в распоряжении формирований ДНР и ЛНР. Подобные прецеденты с западными образцами вооружения и военной техники в ходе вооруженного конфликта на юго-востоке Украины неоднократно бывали в прошлом.

Таким образом, передача комплексов «Джавелин» слабо контролируемым украинским добровольческим батальонам может иметь самые серьезные последствия. Подобные поставки создают риски утечки американских технологий — в том числе в Россию, Китай и другие страны, обладающие развитыми научно-техническими разведками.

Тем не менее, на Украине поставки ПТРК «Джавелин» оцениваются как настоящий прорыв в военной помощи США, огромное достижение украинской дипломатии и всего украинского государства.

Впрочем, большинство экспертов сходится во мнении, что незначительные по масштабу поставки ПТРК «Джавелин» не смогут коренным образом повлиять на соотношение сил и средств в Донбассе.

«Чудо-оружие» если и поднимет боеспособность вооруженных сил Украины, то крайне незначительно. С другой стороны, для реалистичной оценки обстановки важней не количественные показатели, а общие тенденции — поставки вооружения и военной техники со стороны США фактически начались. И это в недалеком будущем может серьезно преобразить вооруженные силы Украины.

www.globalwarnews.ru

Переносной зенитный ракетный комплекс Javelin

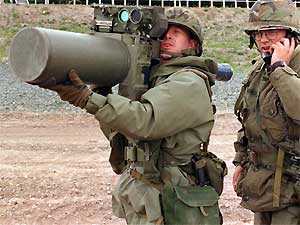

]]>]]>ПЗРК «Javelin» состоит из ракеты, находящейся в транспортно-пусковом контейнере (ТПК), пускового механизма, батареи и прицельного оборудования. ТПК обладает минимальным весом и сконструирован по принципу уменьшения отдачи при выстреле. Передняя крышка контейнера, выполненная из пластмассы, срывается под давлением газов, образующихся при запуске стартового двигателя ракеты. Дополнительно ПЗРК «Javelin»может оснащаться аппаратурой опознавания «свой-чужой» и ночным прицелом.

По сравнению с комплексом «Blowpipe» ракета ПЗРК «Javelin»имеет более мощную боевую часть, а также оснащена новым маршевым двигателем. Его высокий удельный импульс объясняется использованием нового топлива, что позволяет увеличить дальность поражения целей. Боевая часть размещена по центру корпуса ракеты, система управления — в передней части , а двигатель — в хвостовой. Имеются четыре крыла дельтовидной формы, размещенных на свободно вращающемся кольце, в носовой части ракеты и четыре крыла в хвостовой части корпуса. При размещении ракеты в ТПК консоли передних крыльев складываются, и раскрываются после ее выхода из контейнера. Благодаря свободному вращению крыльев и расположению их под некоторым углом к продольной оси ракеты обеспечивается ее аэродинамическая устойчивость в полете.

Прицельный узел находится в собственном контейнере с правой стороны от пускового механизма. Этот контейнер содержит стабилизированный прицел, обеспечивающий ручное сопровождение цели, и телевизионную камеру, с помощью которой осуществляется полуавтоматическое наведение ракеты на цель по методу трех точек. После подсоединения прицельного устройства к контейнеру ПЗРК «Javelin»менее чем за 5 секунд готов к боевому применению.

Информация о возможности воздушной атаки поступает стрелку с помощью радиолинии по сети оповещения, или цель обнаруживается самостоятельно при обзоре пространства. Стрелок наблюдает за целью в монокулярный прицел и при достижении ею дальней границы зоны пуска приводит в действие пусковой механизм. Стрелок должен выбрать частоту, на которой передатчик будет посылать команды наведения на ракету.

После нажатия спускового механизма запускаются две термобатареи, подается питание на прицельное устройство и ракету. После срабатывания пирозаряда, под воздействием образуемых газов раскручивается ротор гироскопа, а затем запускается стартовый двигатель (работает 0,2 секунды до вылета ракеты из ТПК). На безопасном расстоянии от стрелка начинает работу маршевый двигатель, разгоняющий ракету до скорости М=1.7. При отсутствии или пропадании сигналов наведения ракета самоликвидируется. В это время на экране телевизионной камеры появляется круглая красная метка.

]]>]]>

В отличие от комплекса «Blowpipe» в ПЗРК «Javelin»система наведения автоматически ведет ракету по линии визирования в течение всего полета ракеты. Это обеспечивается с помощью миниатюрной телекамеры, принимающей излучение трассеров, размещенных в хвостовой части ракеты. На экране телекамеры отображаются отметки от цели и ракеты, их координаты обрабатываются микропроцессорным вычислительным устройством, а затем команды управления передаются на борт ракеты. В поле зрения оптического прицела проецируется прицельная метка, которую стрелок при помощи джойстика совмещает с целью. Подрыв боевой части осуществляется с помощью контактного или неконтактного взрывателей.

Фирмой «Shorts Missile Systems» создана многозарядная пусковая установка LML (Lightweight Multiple Launcher), предназначенная для уничтожения нескольких целей. Все системы LML, используют три стандартных ракеты «Javelin»в ТПК, стыкуемых со стандартным прицельным узлом. Многозарядная пусковая установка располагается на треножнике либо размещается на различных шасси.

rbase.new-factoria.ru

javelin (ПЗРК) Вики

«Джавелин» (англ. Javelin, [‘ʤʌvlɪn]^[2] — «копьё», первоначальное название Blowpipe 2, как второй модели одноимённого комплекса) — британский переносной зенитно-ракетный комплекс, предназначенный для поражения вертолётов, самолётов противника и других средств воздушного нападения, совершающих полёты на малых и предельно малых высотах. Может быть использован для уничтожения наземных целей на дальностях до 3 километров.

Конструкция[ | код]

Разработан на базе ПЗРК «Блоупайп», однако для наведения ракеты на цель, в отличие от своего предшественника, использует систему управления с полуавтоматической радиокомандной системой наведения по линии визирования цели (англ. SACLOS). Новое прицельное устройство существенно упростило работу наводчика (за счёт более совершенной системы наведения, воплотившей достижения своего времени в области микропроцессорной техники обработки видеоинформации). Прицельные приспособления (универсальный прицел) комплексов «Джавелин» и «Блоупайп» являются взаимозаменяемыми. Кроме того, пусковой механизм «Блоупайп» может использоваться для стрельбы ракетами «Джавелин». Существенно снижены по сравнению с системой «Блоупайп» затраты времени на подготовку операторов ПЗРК. По разным, было произведено от 10226 ракет, включая опытные прототипы, до более чем 16000^[3]. Среднее соотношение количества пусковых установок к ракетам составляет от 5 до 10 ракет на одну пусковую установку (т. е. от одной до трёх тысяч ПЗРК было произведено).^[1]

Также, оснащён более мощной боевой частью и маршевым двигателем, обеспечивающим увеличенную дальность действия.

Вместо фугасной боевой части (как в комплексе «Блоупайп»), в комплексе «Джавелин» применяется осколочно-фугасная боевая часть^[4].

Разработка[ | код]

Система ПВО ближнего действия «Джавелин» разрабатывалась начиная с 1979 года, в качестве усовершенствованной версии ПЗРК «Блоупайп», созданной на его базе, разработка велась целым рядом компаний по контракту с Министерством обороны Великобритании, генеральный подряд достался североирландской компанией «Шортс миссайл системз» (англ.)русск.. Данные по ней были впервые обнародованы в сентябре 1983 года, когда предварительные стрельбовые испытания были уже завершены. Общее руководство программой работ осуществлялось специалистами Королевского радиолокационного института^[en].^[1]

Производство[ | код]

Изготовление первой партии «Джавелина» было завершено в 1984 году. В июне 1984 года «Шортс» (в дальнейшем — в составе международных корпораций — франко-британской «Тейлз» и канадско-британской «Бомбардье») объявила о получении от МО Великобритании второго контракта на производство систем «Джавелин» на сумму в £35 млн, что, увеличило сумму «домашних» и экспортных заказов ПЗРК до 120 миллионов фунтов стерлингов. В середине того же года описываемый комплекс был отобран ВМС для обеспечения ПВО морских судов от нападений с воздуха, типа камикадзе, в частности действующих на Ближнем Востоке. А в январе 1985 года «Шортс» получила третий контракт на изготовление ПЗРК на 25 млн фунтов стерлингов, в результате чего сумма контрактов на поставку «Джавелинов» достигла £160 миллионов.

В 1986 году, во время выставки оборудования британской армии, производителем были продемонстрированы системы «Блоупайп», «Джавелин» и «Старстрик». К середине 1993 года, «Джавелин» был заменён на ПЗРК «Старбёрст» как основной и резервный комплекс. Оставшиеся «Джавелины» были зарезервированы для подготовки личного состава подразделений. Производство ракет «Джавелин» было завершено.^[3]

Задействованные структуры[ | код]

В производстве ракетных комплексов «Джавелин» и сопутствующего оборудования были задействованы следующие компании-подрядчики:^[1][5]

• Ракетный комплекс в целом — Shorts Missile Systems (сначала самостоятельно, затем в качестве филиала Thales Air Defence и Bombardier Inc.), Precision Engineering Division, Каслри, Белфаст, графство Даун, Северная Ирландия;
• Ракетный двигатель — IMI Summerfield Research Station (разработка), IMI Kidderminster Works (производство), Киддерминстер, графство Вустершир, Западный Мидленд;
• Оптико-электронные приборы системы наведения — Marconi Avionics^[en] (сначала самостоятельно, затем в качестве филиала GEC Avionics и BAE Systems Avionics), Базилдон, графство Эссекс, Восточная Англия;
• Система радиолокационного опознавания (IFF) — Cossor Electronics Ltd^[en], Харлоу, графство Эссекс, Восточная Англия;
• Система зажигания двигателя, боевая часть, предохранительный механизм / переводчик взрывателя на боевой взвод, устройство самоликвидации при промахе K2A1 — Royal Ordnance Ltd, Royal Ordnance Factory, Blackburn^[en], Блэкберн, графство Ланкашир, Северо-Западная Англия; Imperial Metal Industries, Виттон, Бирмингем, графство Уэст-Мидлендс, Западный Мидленд;
• Стеклопластиковая пусковая труба — Ward Engineering Services, Паркстон, Пул, графство Дорсет, Юго-Западная Англия;
• Наземный источник питания — Mine Safety Appliances Co Ltd, Котбридж, область Норт-Ланаркшир, Шотландия;
• Электрическая цепь пуска — Pye Dynamics Ltd, Браунстон, графство Лестершир, Восточный Мидлендс;
• Взрыватель — Marconi Defense Systems Ltd^[en], Лондон;
• Неконтактный датчик цели, устройство оповещения о появлении воздушной цели в секторе наблюдаемого воздушного пространства — ThornEMI Electronics Ltd^[en], Хайес, графство Мидлсекс, Большой Лондон;
• Пиропатрон в хвостовой части ракеты — Wallop Industries Ltd, Мидл-Уоллоп, графство Гэмпшир, Юго-Восточная Англия.

Модификации[ | код]

Javelin S15[ | код]

S15 или «Усовершенствованный Джавелин» (Advanced Javelin) с комбинированной помехозащищённой системой управления с наведением по лазерному лучу, разработка которого была начата компанией-изготовителем в 1986 г. При создании S15 были использованы наработки по проекту «Старстрик». S15 поступил на вооружение королевской морской пехоты и некоторых других высокомобильных компонентов вооружённых сил.

Lightweight Multiple Launcher (LML)[ | код]

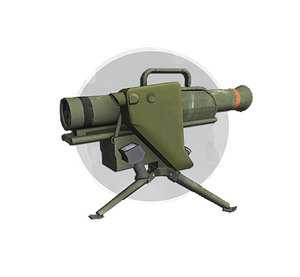

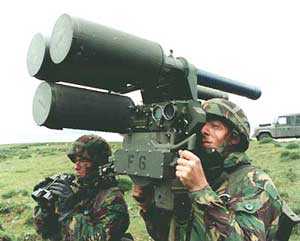

LML (англ. Lightweight Multiple Launcher, буквально Облегчённая многоствольная пусковая установка) разработана, чтобы обеспечить ПЗРК «Джавелин» возможность обстрела нескольких целей. Система LML использует три стандартных пусковых трубы ракет «Джавелин» и стандартный наплечный прицельный блок, в качестве подсоединяемого оборудования.

В свободном состоянии, опорная труба поддерживается в вертикальном положении опорами треножника, вращающимися в эксцентричной опорной втулке. Винтовые домкраты расположены между вершиной втулки и опорами треножника и используются для регулирования высоты установки ПУ. При развертывании в окопе, опорная втулка может быть частично опущена по опорной трубе и затем, закреплена на соответствующей высоте. При этом, одна из опор треножника свисает вертикально, а другие опоры используются для обеспечения боковой поддержки ПУ.

Для развёртывания LML, станок-тренога устанавливается разворачиванием опор и смещением опорной втулки в нижнюю часть опорной трубы, с последующим закреплением в этом положении. После чего, головная часть LML устанавливается на шарнир в верхней части станка-треноги, штанга прицела переводится из походного положения в рабочее. После установки прицельного устройства, на пяту штанги прицела и загрузки трёх ракет в рабочее положение, LML готова к действию.

Lightweight Multiple Launcher (Vehicle) (LML(V))[ | код]

Пусковая установка LML(V) проектировалась для установки на бронированную и небронированную технику, и другие сухопутные средства обеспечения мобильности, для защиты лётных полей и других важных сооружений и маршрутов снабжения от низковысотных воздушных атак^[6] и предназначена для установки на многие виды бронетранспортёров, в частности устанавливалась на бронеавтомобиль ПВО «Шорлэнд» (модификации патрульного бронеавтомобиля той же модели, на полноприводном шасси «Дефендер-110»). Также может быть установлена на небронированные транспортные средства, такие как HMMWV вооружённых сил США.

Погон пусковой установки размещается над отверстием штатного люка и оснащён собственной, интегрированной в конструкцию, крышкой люка и перископическим прибором наблюдения для контроля воздушной обстановки при закрытом люке. На погоне имеется штифт для крепления автомобильного варианта шарнира горизонтальной наводки. Поворот ПУ по отношению к погону может составлять ± 40º. Шесть ракет ПЗРК «Джавелин» или «Блоупайп» в пусковых трубах хранятся в стойках по обе стороны задней части бронеавтомобиля S53, прицельный узел во время транспортирования находится между стойками хранения ракет.

Погон LML(V) оснащён рукояткой и фрикционным тормозом, позволяющим наводчику поворачивать ПУ, наводя её в направлении цели, а затем сопровождать цель в полёте.

Lightweight Multiple Launcher (Naval) (LML(N)[ | код]

Корабельный зенитный ракетный комплекс ближнего радиуса действия LML(N) для эшелонирования противовоздушной обороны корабля. Предназначен для применения во втором эшелоне, в сочетании с более дальнобойными бортовыми средствами ПВО, после прохождения воздушными целями первого эшелона обороны, а также для уничтожения внезапно появляющихся на горизонте средств воздушного нападения противника (при действиях вблизи береговой линии, либо в портах, на переправах, реках и т. п.), там, где дальнобойные средства ПВО малоэффективны по причине условий местности, обеспечивающих СВН противника возможность скрытного подлёта к кораблю.

По данным британского справочника «Джейнс»:^[7]

• Длина ракеты: 139 см
• Диаметр ракеты: 76 мм
• Размах крыльев: 275 мм
• Масса:
  • прицельного блока: 8,9 кг
  • ракеты в пусковых трубах: 15,4 кг
  • ракеты: 12,7 кг
  • боевой части: 2,74 кг
  • взрывчатого вещества: 0,6 кг
  • ракеты в контейнере для полевых условий: 19 кг
  • ракеты в транспортном контейнере: 43 кг
  • ПУ LML: 32 кг
  • ПУ LML с 3 ракетами: 77 кг
• Двигательная установка: 2-хступенчатый РДТТ
• Максимальная скорость ракеты: 435 м/с
• Эффективная дальность стрельбы:
  • против реактивных ЛА: 300—4500 м
  • против вертолётов: 300—5500 м
• Эффективная высота поражаемых целей: 10—3000 м
• Система управления: радиокомандная, полуавтоматическая по линии визирования
• Монокулярный прицел:
  • поле зрения: 160 тысячных (~10°)
  • увеличение при: 6х
• Телевизионная камера:
  • широкое поле зрения: 230×180 тысячных (~14×11°)
  • узкое поле зрения: 36×36 тысячных (~2×2°)
• Боевая часть: осколочная
  • Взрыватель: контактный и дистанционный
• Электропитание:
  • пусковой трубы: тепловая батарея 27,5—35,5 В постоянного тока
  • прицельного блока: сменные батареи 3×12 В

Эксплуатанты[ | код]

Боевое применение[ | код]

По некоторым данным, ПЗРК «Джавелин» применялись моджахедами против военной авиации ОКСВА и бортов советской гражданской авиации, заходивших в воздушное пространство над Афганистаном во время в Афганской войны.

Оценка проекта[ | код]

По мнению представителей Thales Air Defence использование в ПЗРК «Джавелин» радиокомандной системы наведения даёт этой системе ряд преимуществ перед аналогичными, более распространёнными ПЗРК с ИКГСН. Основными из них считаются : нечувствительность к помехам создаваемым средствами инфракрасного противодействия^[3], возможность уверенного обстрела целей на встречных курсах и возможность борьбы с целями, имеющими различные типы двигателей.

Минусы радиокомандной, оптической системы наведения: подверженность радиоканала управления помехам средств радиоэлектронного противодействия и зависимость точности наведения от наличия помех в оптическом диапазоне (дым, туман, осадки и др.).

По данным производителей, эффективность системы ближней ПВО «Джавелин» показанная во время лагерных сборов британской армии по проведению учебных боевых стрельб, была такова, что проведение как минимум одного из сборов пришлось отложить из-за отсутствия мишеней, уничтоженных предыдущими тренирующимися подразделениями. Один из наводчиков 10-й батареи ПВО (Ассайе) имел в 1985 году 100 % коэффициент попадания, когда было поражено 8 мишеней типа Skeet из 8 запущенных.^[3]

Примечания[ | код]

Литература[ | код]

• James C. O’Halloran, Christopher F. Foss. Jane’s Land-Based Air Defence 2003-2004. — 16th edition. — Jane’s Information Group, 2003. — 422 p. — ISBN 9780710625519.
• Зенитные ракетные комплексы / Сост. Н. Я. Василин, А. Л. Гуринович. — Минск: ООО «Попурри», 2002. — 464 с. — 11 000 экз. — ISBN 985-438-681-3.

Ссылки[ | код]

ru.wikibedia.ru

Javelin (ПЗРК) — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Javelin

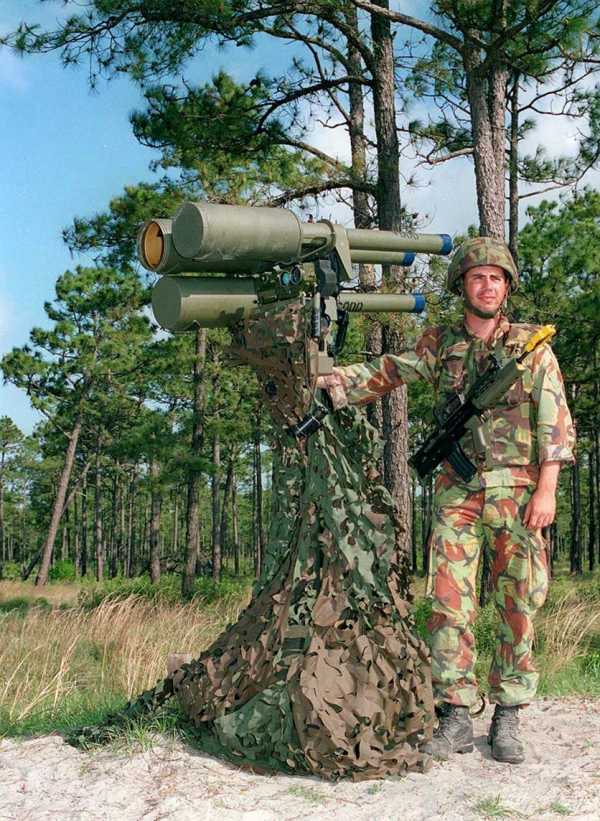

Капрал Саймон Орчард рядом с ПУ LML Javelin)
Тип	ПЗРК
Статус	на вооружении
Разработчик	Thales Air Defence (англ.)русск.
Годы разработки	1979-1983
Принятие на вооружение	1985
Производитель	Thales Air Defence
Годы производства	1984-1993
Единиц произведено	более 16 000[1]
Годы эксплуатации	1984-н. в.
Основные эксплуатанты	Великобритания Великобритания Канада Канада Республика Корея Республика Корея
Другие эксплуатанты
Базовая модель	Блоупайп
Основные технические характеристики Эффективная дальность стрельбы: * реактивные самолёты: 0,3-4,5 км * вертолёты: до 5,5 км Эффективная высота поражаемых целей: 0,01-3 км
↓Все технические характеристики

Джавелин (англ. Javelin, [’ʤævlɪn] — «копьё», первоначальное обозначение Blowpipe Мк2) — британский переносной зенитно-ракетный комплекс, предназначенный для поражения вертолётов, самолётов противника и других средств воздушного нападения, совершающих полёты на малых и предельно малых высотах. Может быть использован для уничтожения наземных целей на дальностях до 3 километров.

История создания

Система ПВО ближнего действия Javelin разрабатывалась компанией Thales Air Defence (англ. Thales Air Defence) по контракту с британским министерством обороны, начиная с 1979 года, в качестве преемника ПЗРК Blowpipe и на его базе. Данные по ней были впервые обнародованы в сентябре 1983 года, когда предварительные стрельбовые испытания, были уже завершены.

Изготовление первой партии Джавелина было завершено в 1984 году. В июне 1984 года Shorts Missile Systems (прежнее наименование Thales Air Defence) объявила о получении от МО Великобритании второго контракта на производство систем Javelin на сумму в £35 млн, что, увеличило сумму «домашних» и экспортных заказов ПЗРК до 120 миллионов фунтов стерлингов. В середине того же года описываемый комплекс был отобран ВМС для обеспечения ПВО морских судов от нападений с воздуха, типа камикадзе, в частности действующих на Ближнем Востоке. А в январе 1985 года Shorts Missile Systems получила третий контракт на изготовление ПЗРК на 25 млн фунтов стерлингов, в результате чего сумма контрактов на поставку Javelin достигла £160 миллионов.

В 1986 году, во время выставки оборудования британской армии, производителем были продемонстрированы системы Blowpipe, Javelin и Starstreak.

К середине 1993 года, Javelin был заменен на ПЗРК Starburst как основной и резервный комплекс. Оставшиеся джавелин были зарезервированы для подготовки личного состава подразделений. Производство ракет Javelin было завершено.^[1]

Конструкция

Разработан на базе ПЗРК «Блоупайп», однако для наведения ракеты на цель, в отличие от своего предшественника, использует систему управления построенную по принципу командного, полуавтоматического наведения по линии визирования (англ. SACLOS). Новое прицельное устройство существенно упростило работу наводчика (за счёт более совершенной системы наведения, воплотившей достижения своего времени в области микропроцессорной техники обработки видеоинформации). Прицельное устройство Javelin спроектировано с учётом возможности применения на ПЗРК Блоупайп. Существенно снижены по сравнению с системой Блоупайп затраты времени по тренировке личного состава.

Также, оснащён более мощной боевой частью и маршевым двигателем обеспечивающим увеличенную дальность действия.

Модификации

Lightweight Multiple Launcher (LML)

LML (англ. Lightweight Multiple Launcher, буквально Облегчённая многоствольная пусковая установка) разработана, чтобы обеспечить ПЗРК Javelin возможность обстрела нескольких целей. Система LML использует три стандартных ТПК ракет Javelin и стандартный наплечный прицельный блок, в качестве подсоединяемого оборудования.

В свободном состоянии, опорная труба поддерживается в вертикальном положении опорами треножника, вращающимися в эксцентричной опорной втулке. Винтовые домкраты расположены между вершиной втулки и опорами треножника и используются для регулирования высоты установки ПУ. При развертывании в окопе, опорная втулка может быть частично опущена по опорной трубе и затем, закреплена на соответствующей высоте. При этом, одна из опор треножника свисает вертикально, а другие опоры используются для обеспечения боковой поддержки ПУ.

Для развёртывания LML, станок-тренога устанавливается разворачиванием опор и смещением опорной втулки в нижнюю часть опорной трубы, с последующим закреплением в этом положении. После чего, головная часть LML устанавливается на шарнир в верхней части станка-треноги, штанга прицела переводится из походного положения в рабочее. После установки прицельного устройства, на пяту штанги прицела и загрузки трёх ракет в рабочее положение, LML готова к действию.

Lightweight Multiple Launcher (Vehicle) (LML(V))

Пусковая установка LML(V) проектировалась для защиты лётных полей и других важных сооружений и маршрутов снабжения от низковысотных воздушных атак^[2] и предназначена для установки на многие виды бронетранспортеров, в частности устанавливалась на бронеавтомобиль ПВО Шорленд S53 (англ. Shorland armoured car) (модификации патрульного бронеавтомобиля Shorland S-52, на полноприводном шасси Defender 110). Также может быть установлена на небронированные транспортные средства, такие как HMMWV вооружённых сил США.

Погон пусковой установки размещается над отверстием штатного люка и оснащён собственной, интегрированной в конструкцию, крышкой люка. На погоне имеется штифт для крепления автомобильного варианта шарнира горизонтальной наводки. Поворот ПУ по отношению к погону может составлять ± 40º. Шесть ракет ПЗРК Javelin или Blowpipe в ТПК хранятся в стойках по обе стороны задней части бронеавтомобиля S53, прицельный узел во время транспортирования находится между стойками хранения ракет.

Погон LML(V) оснащён рукояткой и фрикционным тормозом, позволяющим наводчику поворачивать ПУ, наводя её на азимут цели, а затем сопровождать цель.

Lightweight Multiple Launcher (Naval) (LML(N))

По данным Jane’s Land-Based Air Defence 2003-2004. — Jane’s Information Group, 2003. — ISBN 9780710625519.:

• Длина ракеты: 1,39 м
• Диаметр ракеты: 0,076 м
• Размах крыльев: 0,275 м
• Масса:
  • прицельного блока: 8,9 кг
  • ракеты в ТПК: 15,4 кг
  • ракеты: 12,7 кг
  • боевой части: 2,74 кг
  • взрывчатого вещества: 0,6 кг
  • ракеты в контейнере для полевых условий: 19 кг
  • ракеты в транспортном контейнере: 43 кг
  • ПУ LML: 32 кг
  • ПУ LML с 3 ракетами: 77 кг
• Двигательная установка: 2-хступенчатый РДТТ
• Максимальная скорость ракеты: 435 м/с
• Эффективная дальность стрельбы:
  • против реактивных ЛА: 300—4500 м
  • против вертолётов: 300—5500 м
• Эффективная высота поражаемых целей: 10—3000 м
• Система управления: радиокомандная, полуавтоматическая по линии визирования
• Монокулярный прицел:
  • поле зрения: 160 тысячных (~10°)
  • увеличение при: 6х
• Телевизионная камера:
  • широкое поле зрения: 230×180 тысячных (~14×11°)
  • узкое поле зрения: 36×36 тысячных (~2×2°)
• Боевая часть: осколочная
  • Взрыватель: контактный и дистанционный
• Электропитание:

Эксплуатанты

Боевое применение

По некоторым данным, ПЗРК Джавелин применялись моджахедами против советских войск в Афганской войне.

Оценка проекта

По мнению представителей Thales Air Defence использование в ПЗРК Javelin радиокомандной системы наведения дает этой системе ряд преимуществ перед аналогичными, более распространёнными ПЗРК с ИКГСН. Основными из них считаются : нечувствительность к помехам создаваемым средствами инфракрасного противодействия^[1], возможность уверенного обстрела целей на встречных курсах и возможность борьбы с целями, имеющими различные типы двигателей.

Минусы радиокомандной, оптической системы наведения: подверженность радиоканала управления помехам средств радиоэлектронного противодействия и зависимость точности наведения от наличия помех в оптическом диапазоне (дым, туман, осадки и др.).

По данным производителей, эффективность системы ближней ПВО Javelin показанная во время лагерных сборов британской армии по проведению учебных боевых стрельб, была такова, что проведение как минимум одного из сборов пришлось отложить из-за отсутствия мишеней, уничтоженных предыдущими тренирующимися подразделениями. Один из наводчиков 10-й батареи ПВО (Ассайе) имел в 1985 году 100 % коэффициент попадания, когда было поражено 8 мишеней типа Skeet из 8 запущенных.^[1]

Напишите отзыв о статье «Javelin (ПЗРК)»

Примечания

1. ↑ ^{1 2 3 4 5 6 7 8 9 10} James C. O’Halloran, Christopher F. Foss. Jane’s Land-Based Air Defence 2003-2004. — Jane’s Information Group, 2003. — ISBN 9780710625519.
2. ↑ [www.army-guide.com/eng/product.php?prodID=3549 Shorland S53] (англ.). Сайт «Army Guide». Проверено 8 сентября 2010. [www.webcitation.org/66BQZtPFC Архивировано из первоисточника 15 марта 2012].
3. ↑ The Military Balance 2010. — P. 296.
4. ↑ Зенитные ракетные комплексы / Сост. Н. Я. Василин, А. Л. Гуринович. — Минск: ООО «Попурри», 2002. — С. 50. — ISBN 985-438-681-3.
5. ↑ [itar-tass.com/mezhdunarodnaya-panorama/1317173 Катар заключил с Пентагоном масштабный контракт по закупке вооружений на сумму в $11 млрд]. ИТАР-ТАСС (15.07.2014).
6. ↑ The Military Balance 2010. — P. 276.
7. ↑ The Military Balance 2010. — P. 267.
8. ↑ The Military Balance 2010. — P. 94.
9. ↑ The Military Balance 2010. — P. 73.
10. ↑ The Military Balance 2010. — P. 414.

Литература

• James C. O’Halloran, Christopher F. Foss. Jane’s Land-Based Air Defence 2003-2004. — 16th edition. — Jane’s Information Group, 2003. — 422 p. — ISBN 9780710625519.
• Зенитные ракетные комплексы / Сост. Н. Я. Василин, А. Л. Гуринович. — Минск: ООО «Попурри», 2002. — 464 с. — 11 000 экз. — ISBN 985-438-681-3.

Ссылки

• [rbase.new-factoria.ru/missile/wobb/javeli/javeli.shtml Переносной зенитный ракетный комплекс Javelin] (рус.). Информационная система «Ракетная техника» БГТУ. Проверено 3 сентября 2010. [www.webcitation.org/66BQam5UB Архивировано из первоисточника 15 марта 2012].
• [www.fas.org/man/dod-101/sys/land/row/javelin.htm Javelin] (англ.). The Federation of American Scientists. Проверено 3 сентября 2010. [www.webcitation.org/66BQc0GAN Архивировано из первоисточника 15 марта 2012].

• [www.youtube.com/watch?v=ee1R9Sihbwk Javelin MANPAD] (англ.) (Видео). Youtube.com. Проверено 4 сентября 2010.

wiki-org.ru
