AGM-114 Hellfire американская ракета класса «воздух-поверхность»

AGM-114 «Хеллфаер» (Hellfire, адское пламя)

Название ракеты является сокращением от Helicopter Launched Fire-and-Forget.

Американская ракета класса «воздух-поверхность», с полуактивным лазерным или активным радиолокационным наведением (принцип «выстрелил и забыл»). Первоначально создававшаяся как противотанковая управляемая ракета, по мере своего развития — оснащения новыми типами боевых частей и модернизации системы наведения, стала многоцелевой высокоточной системой вооружений, которая может использоваться с авиационных, морских и наземных платформ по бронированной технике, укреплениям и другим видам наземных и надводных целей на дальности до 8 километров.

«Hellfire-II» — дальнейшее развитие ракет AGM-114 с полуактивной лазерной системой наведения (в некоторых случаях — комбинированной).

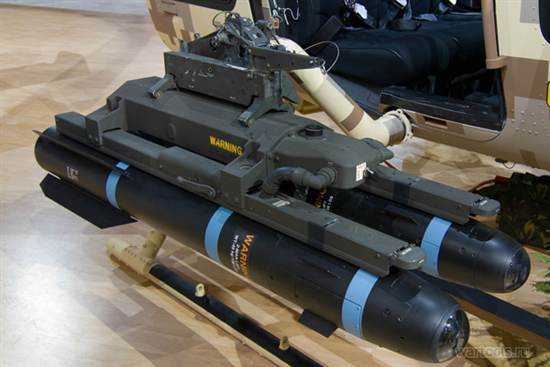

Основные носители ракет «Hellfire» — вертолёты огневой поддержки. Начиная с 2007 года также монтируются на беспилотных летательных аппаратах MQ-1 Predator.

Модификации

-AGM-114A — модификация «Hellfire» принятая на вооружение в 1985 году. Ею вооружались вертолёты AH-64A с пусковыми устройствами на две и четыре направляющих. Учебными вариантами AGM-114 были учебная управляемая ракета M36 для полётов с ракетами статически закреплёнными на носителе (CATM-114) и ракета-макет M34 для обучения обращению с ракетой в наземных условиях (DATM-114). Всего было произведено 31 616 ракет типа AGM-114A;

-AGM-114B — первая модификация ракеты для ВМС и Корпуса морской пехоты США использовавшаяся в составе вооружения вертолётов типа AH-1, конструктивно, она в основном подобна AGM-114A, за исключением наличия системы предохранения и взведения SAD (англ. Safing/Arming Device) для безопасного использования на кораблях. Также в составе AGM-114B применён новый малодымный двигатель Thiokol TX-657 (M120E1) и внесён ряд улучшений в ГСН и автопилот. Существует учебный вариант ракеты лишённый БЧ — ATM-114B;

-AGM-114C — Армейская версия AGM-114B лишённая системы предохранения и взведения SAD;

-AGM-114D и AGM-114E — модификации AGM-114C, соответственно, для Сухопутных войск США и ВМС/КМП США (с SAD), которые предполагалось оборудовать новым цифровым автопилотом. От создания отказались;

-AGM-114F Interim Hellfire (буквально «промежуточный Хеллфайр») — вариант ракеты для Армии США, оборудованный тандемной кумулятивной боевой частью, способной пробивать динамическую защиту. Лидирующий заряд тандемной БЧ размещался между секцией ГСН и основным зарядом, что вызвало небольшое увеличение длины ракеты. В составе AGM-114F применялась секция управления с улучшенным подавлением пассивных помех. Увеличение массы ракеты вызвало уменьшение максимальной дальности стрельбы до 7 км. Серийно выпускалась с 1991 года;

-AGM-114G — обозначение зарезервированное под версию AGM-114F оборудованной системой предохранения и взведения SAD для ВМС и КМП США, никогда не выпускалась;

-AGM-114H — вариант AGM-114F в котором аналоговый автопилот последней заменён на новую перепрограммируемую цифровую систему. Этот тип ракеты никогда не выпускался;

-AGM-114K Hellfire II — «Hellfire» с улучшенной помехозащищённой полуактивной лазерной ГСН, принята на вооружение в 1991 году;

-AGM-114P — ракета AGM-114K оптимизированная для применения с БПЛА;

-AGM-114L Longbow Hellfire — единственная ракета, соответствующая принципу «выстрелил и забыл», представляет собой ПТУР AGM-114K с тандемной кумулятивной БЧ и комбинированной системой наведения: активной радиолокационной ГСН диапазона 94 ГГц и инерциальной системой управления (ИНС). Принята на вооружение в 1998 году. Сделано более 13 000;

-AGM-114M — модификация предназначенная для поражения бункеров и оснащённая осколочно-фугасной БЧ;

-AGM-114N — ракета оснащённая термобарической БЧ;

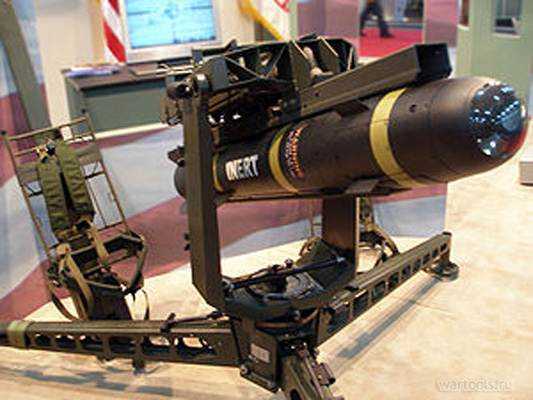

-ATM-114Q — практический вариант ракеты с инертной боевой частью;

-AGM-114R (Hellfire Romeo) — может быть запущена с любого носителя, новая многоцелевая БЧ обеспечивает поражение таких целей как бронетехника, средства ПВО, патрульные корабли, живая сила противника в укрытиях или пещерах. Ранее, для поражения каждой из этих целей требовалась специальная модель ракеты «Hellfire II». Система наведения — комбинированная, полуактивная лазерная ГСН и ИНС;

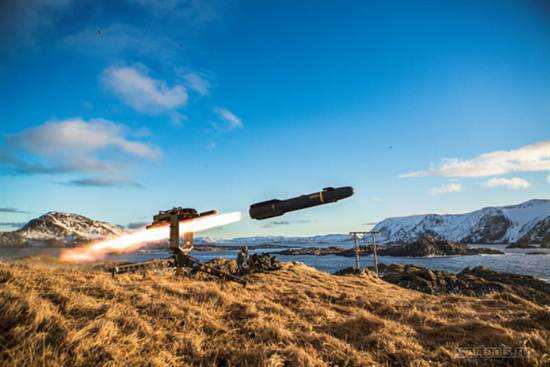

-RBS-17 — модификация ракеты AGM-114C для эксплуатации подразделениями береговой обороны Швеции в качестве противокорабельной ракеты малой дальности против кораблей малого водоизмещения. Контракт на доработку «Hellfire» для Швеции был подписан в 1984 году, в 1987 году был заключён контракт на производство ракет, тогда же комплекс поступил на вооружение Швеции. Ракета RBS-17 имеет осколочно-фугасную БЧ фирмы Bofors подрыв которой происходит с замедлением. Может использоваться и по наземным целям.

-Brimstone — модификация производимая компанией MBDA, оборудуется трехрежимной радиолокационной ГСН миллиметрового диапазона длин волн и лазерной ГСН. По состоянию на февраль 2012 года на фабрике в Англии выпущено 1242, и 500 единиц ракет Dual Brimstone(200 применены в боях), могут поражать как подвижные, так и не подвижные цели, ГСН 2-х канальная.

-Brimstone 2 с 2013 года.

Боевое применение

-В 1991 году во время войны в Персидском заливе было отстреленно около 4000 ракет.
-В ходе операции «Анаконда» (март 2002 года) ракета была впервые применена беспилотником Predator. Ракета была выпущена по бункеру террористов и успешно поразила цель. Таким образом, на пике Такур-Гар впервые беспилотником Predator было применено вооружение в боевых условиях.

ТТХ

-Длина: 1,6-1,8 м
-Диаметр: 178 мм
-Масса: 45-50 кг
-Боевая часть: кумулятивная
-Масса БЧ: 8 кг
-Тип двигателя: РДТТ Thiokol M120E1
-Тяга: около 250 кг
-Дальность полёта: 8 км
-Скорость полёта: до 425 м/с
-Система наведения: полуактивная лазерная ГСН
-Время полёта на дальность 8 км, при запуске с наземной ПУ — 28с.

wartools.ru

Hellfire: ракета-меч | Warspot.ru

Американские спецслужбы орудуют «ракетами-мечами». Вчера, 10 мая, портал thedrive.com сообщил о фактах применения необычной модификации ракеты Hellfire AGM-114R9X.

В The Drive указывают, что американская армия и ЦРУ уже несколько лет тайно используют ракету Hellfire AGM-114R9X, не снаряжённую взрывчатым веществом. Вместо боеголовки такой боеприпас использует инертное вещество и мечеподобные клинки, поражающие человека.

Схематическое изображение ракеты Hellfire AGM-114R9X.
thedrive.com

По неофициальной информации, американские спецслужбы уже использовали «ракеты-мечи» в Ливии, Сирии, Ираке, Йемене и Сомали. В частности, от Hellfire AGM-114R9X мог погибнуть один из лидеров Аль-Каиды (террористической организации, запрещённой на территории Российской Федерации) Абу Хайра Аль-Масри.

Машина, в которой был убит Абу Хайра Аль-Масри. Красными полосами показаны вероятные следы мечеподобных клинков ракеты.
thedrive.com

По словам директора подразделения боеприпасов Исследовательской лаборатории ВВС США Гэрри Хаасе, после «Холодной войны» в американской военной стратегии важное значение имеет минимизация жертв среди гражданского населения. Таким образом, стандартные боеприпасы, разработанные ранее, не могут обеспечить «точечного» поражения, особенно в условиях плотной застройки. Поэтому сегодня американская армия разрабатывает оружие, способное изменять мощность взрыва.

warspot.ru

AGM-114 Hellfire — Википедия. Что такое AGM-114 Hellfire

Материал из Википедии — свободной энциклопедии Подрыв БЧ ракеты AGM-114 Hellfire при встрече с танком.

AGM-114 «Хеллфаер» (англ. AGM-114 Hellfire, //, буквально — «адское пламя», является бэкронимом от Heliborne, Laser, Fire and Forget[2]) — американская ракета класса «воздух-поверхность», с полуактивным лазерным или активным радиолокационным наведением (принцип «выстрелил и забыл»). Первоначально разрабатывавшаяся как противотанковая управляемая ракета[3], по мере своего развития — оснащения новыми типами боевых частей и модернизации системы наведения, стала многоцелевой высокоточной системой вооружений, которая может применяться с авиационных, морских и наземных платформ по бронированной технике, укреплениям и другим видам наземных и надводных целей на дальности до 8 километров. Для серийного производства ракет исходными генеральными подрядчиками («Рокуэлл интернешнл» и «Локхид Мартин») было создано совместное предприятие «Хэллфаер системз» с основными производственными мощностями и головным офисом в Орландо, штат Флорида. Впоследствии, вместо «Рокуэлл» к производству подключилась компания «Боинг». В Великобритании производство ракет было освоено по лицензии компанией «Талес».

«Hellfire-II» — дальнейшее развитие ракет AGM-114 с полуактивной лазерной системой наведения (в некоторых случаях — комбинированной).

Основные носители ракет «Hellfire» — вертолёты огневой поддержки. Начиная с 2007 года также устанавливаются на беспилотных летательных аппаратах MQ-1 Predator.

Модификации

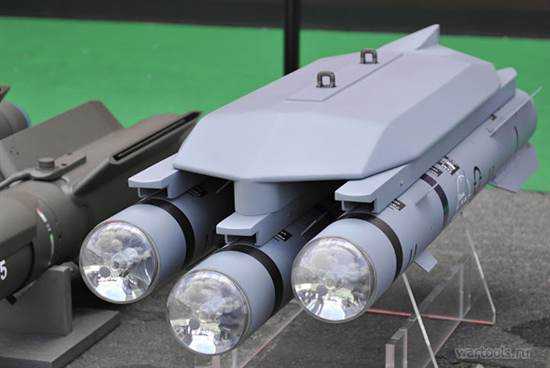

Три британских MBDA Brimstone на пусковом устройстве
  • AGM-114A — модификация «Hellfire» принятая на вооружение в 1985 году[4]. Ею оснащались вертолёты AH-64A с пусковыми устройствами на две и четыре направляющих. Учебными вариантами AGM-114 были учебная управляемая ракета M36 для полётов с ракетами, статически закреплёнными на носителе (CATM-114), и ракета-макет M34 для обучения обращению с ракетой в наземных условиях (DATM-114). Всего было выпущено 31 616 ракет этого типа;
  • AGM-114B — первая модификация ракеты для ВМС и Корпуса морской пехоты США применявшаяся в составе вооружения вертолётов типа AH-1, конструктивно, она в основном подобна AGM-114A, за исключением наличия системы предохранения и взведения SAD (англ. Safing/Arming Device) для безопасной эксплуатации на кораблях. Также, в составе AGM-114B использован новый малодымный двигатель Thiokol TX-657 (M120E1) и внесён ряд улучшений в ГСН и автопилот. Существует учебный вариант ракеты лишённый БЧ — ATM-114B;
  • AGM-114C — армейская версия AGM-114B, лишённая системы предохранения и взведения SAD;
    • AGM-114D и AGM-114E — модификации AGM-114C, соответственно, для Сухопутных войск США и ВМС/КМП США (с SAD), которые предполагалось оснастить новым цифровым автопилотом. От разработки отказались;
  • AGM-114F Interim Hellfire (буквально «промежуточный Хеллфайр») — вариант ракеты для Армии США, оснащённый тандемной кумулятивной боевой частью. Лидирующий заряд тандемной БЧ располагался между секцией ГСН и основным зарядом, что вызвало небольшое увеличение длины ракеты. В составе AGM-114F использовалась секция управления с улучшенным подавлением пассивных помех. Увеличение массы ракеты вызвало уменьшение максимальной дальности стрельбы до 7 км. Серийно производилась с 1991 года;
    • AGM-114G — обозначение, зарезервированное под версию AGM-114F, оснащённую системой предохранения и взведения SAD для ВМС и КМП США, никогда не производилась;
    • AGM-114H — вариант AGM-114F в котором аналоговый автопилот последней заменён на новую перепрограммируемую цифровую систему. Этот тип ракеты никогда не производился;
  • AGM-114K Hellfire II — «Hellfire» с улучшенной помехозащищённой полуактивной лазерной ГСН, принята на вооружение в 1991 году;
    • AGM-114P — ракета AGM-114K оптимизированная для применения с БПЛА;
  • AGM-114L Longbow Hellfire — единственная ракета, соответствующая принципу «выстрелил и забыл», представляет собой ПТУР AGM-114K с тандемной кумулятивной БЧ и комбинированной системой наведения: активной радиолокационной ГСН диапазона 94 ГГц и инерциальной системой управления (ИНС). Принята на вооружение в 1998 году. Произведено более 13 тыс. ед.
    [5]
    ;
  • AGM-114M — модификация предназначенная для поражения бункеров и оснащённая осколочно-фугасной БЧ;
  • AGM-114N — ракета оснащённая термобарической БЧ;
  • ATM-114Q — практический вариант ракеты с инертной боевой частью[прояснить];
  • AGM-114R (Hellfire Romeo) — может быть запущена с любого носителя, новая многоцелевая БЧ обеспечивает поражение таких целей как бронетехника, средства ПВО, патрульные корабли, живая сила противника в укрытиях или пещерах. Ранее, для поражения каждой из этих целей требовалась специальная модель ракеты «Hellfire II». Система наведения — комбинированная, полуактивная лазерная ГСН и ИНС;
  • RBS-17 — модификация ракеты AGM-114C для использования подразделениями береговой обороны Швеции в качестве противокорабельной ракеты малой дальности против кораблей малого водоизмещения. Контракт на доработку «Hellfire» для Швеции был заключен в 1984 году, в 1987 году был подписан контракт на производство ракет, тогда же комплекс поступил на вооружение Швеции. Ракета RBS-17 имеет осколочно-фугасную БЧ фирмы Bofors подрыв которой осуществляется с замедлением. Может применяться и по наземным целям.[4]
  • Brimstone — модификация производимая компанией MBDA, оснащается трехрежимной радиолокационной ГСН миллиметрового диапазона длин волн и лазерной ГСН. По состоянию на февраль 2012 года на фабрике в Англии произведено 1242 ед.[6], и 500 ед. ракет Dual Brimstone (200 использованы в боях[7]), могут поражать как подвижные, так и неподвижные цели, ГСН 2-х канальная[8][9][10].
  • Brimstone 2, с 2013 года.

Носители

Вертолёты, способные нести УР Hellfire:

БПЛА, способные нести УР Hellfire:

Стоимость

В 2008 году стоимость одной ракеты типа AGM-114 Hellfire II для Армии США составляла около 65 тыс. долларов США[11]

Стоимость на 2012 год — 68-98 тыс. долл., AGM-114R — 94 тыс. долл.[12]

Эксплуатанты

Боевое применение

  • В 1991 году во время войны в Персидском заливе было выпущено около 4 тыс. ракет.
  • В марте 2002 года, во время операции «Анаконда» в Афганистане ракета была впервые использована беспилотником Predator. Ракета была выпущена по бункеру боевиков Талибана и успешно поразила цель. Таким образом, на пике Такур-Гар впервые беспилотником было применено вооружение в боевых условиях.[источник не указан 411 дней]

Оценка

  • Всего до 2001 года выпущено более 65 тыс. ракет (из них более 31,6 тыс. AGM-114A)[4]

Тактико-технические характеристики

  • Длина: 1,6-1,8 м
  • Диаметр: 178 мм
  • Масса: 45-50 кг
  • Боевая часть: кумулятивная
  • Тип двигателя: РДТТ Thiokol M120E1
  • Дальность полёта: от 7,1 до 11 км[23]
  • Скорость полёта: до 425 м/с[24]
  • Система наведения: полуактивная лазерная ГСН
  • Время полёта на дальность 8 км, при запуске с наземной ПУ, — 28 сек.

См. также

Литература

  • Михайлов Б. Американская ПТУР «Хеллфайр» (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1982. — № 10. — С. 41-42. — ISSN 0134-921X.
  • Мочалов Б. Шведский береговой противокорабельный ракетный комплекс «Хеллфайр» (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1986. — № 4. — С. 59-60. — ISSN 0134-921X.
  • Фомич Н. Вооружение армии США (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1983. — № 4. — С. 33-40. — ISSN 0134-921X.

Ссылки

Примечания

  1. 1 2 Shorts Delivers First Helfire II. // Air Pictorial, HPC Publishing, March 2000, v. 62, no. 3, p. 146.
  2. ↑ Elsevier’s Dictionary of Technical Abbreviations: English-Russian. / Complied by M. Rosenberg and S. Bobryakov. — Amsterdam: Elsevier, 2005. — P. 519 — 1184 p. — ISBN 0-444-51561-5.
  3. ↑ Вертолётная противотанковая система «Хеллфайр». Зарубежное военное обозрение (№12 1976).
  4. 1 2 3 AGM-114 Hellfire // Авиационная энциклопедия «Уголок неба»
  5. ↑ AGM-114L Longbow Hellfire
  6. ↑ Brimstone // deagel.com
  7. ↑ Великобритания получит улучшенные противотанковые ракеты Brimstone // Lenta.ru
  8. ↑ Dual Mode Brimstone // deagel.com
  9. ↑ Press release. MBDA DELIVERS THE 500TH DUAL MODE BRIMSTONE MISSILE Оф. сайт MBDA-Systems
  10. ↑ [1] Архивировано 2 июля 2013 года. // MBDA — e-catalogue
  11. ↑ Армия США заключила контракт на поставку 15 тысяч ракет // Lenta.ru, 26.08.2008
  12. ↑ AGM-114 Hellfire Missile | Variants, AGM-114R, Budget/Costs, Specs
  13. ↑ The Military Balance 2010. — P. 250.
  14. ↑ The Military Balance 2010. — P. 257.
  15. ↑ The Military Balance 2010. — P. 254.
  16. ↑ The Military Balance 2010. — P. 260.
  17. ↑ Heavy U.S. Military Aid to Lebanon Arrives ahead of Elections, Naharnet Newsdesk (9 апреля 2009). Архивировано 30 ноября 2009 года. Проверено 9 апреля 2009.
  18. ↑ The Military Balance 2010. — P. 276.
  19. ↑ The Military Balance 2010. — P. 150.
  20. ↑ The Military Balance 2009. — P. 409.
  21. ↑ The Military Balance 2010. — P. 193.
  22. ↑ Противотанковый ракетный комплекс AGM-114K Hellfire-2 Ракетная техника
  23. ↑ HELLFIRE II Missile // сайт «Локхид Мартин»
  24. ↑ Boeing/Lockheed Martin AGM-114 Hellfire

wiki.sc

В США прошли первые пуски ракеты Longbow Hellfire из вертикальной установки

У побережья штата Вирджиния ВМС США произвели первые успешные испытательные пуски малогабаритной управляемой ракеты AGM-114L-8A Longbow Hellfire из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM) с литторального боевого корабля LCS 7 Detroit (типа Freedom), сообщает bmpd со ссылкой на журнал «Jane's Missiles & Rocket». Испытательный пуск ракеты AGM-114L-8А Longbow Hellfire из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM) с литторального боевого корабля ВМС США LCS 7 Detroit.
«Ракета Longbow Hellfire и ВПУ SSMM в версии Increment 1 представляют собой третий этап (Increment 3) развития модульного варианта надводного вооружения Surface Warfare (SUW) Mission Package для кораблей LCS. Предыдущий второй этап развития SUW Mission Package Increment 2 включал интеграцию на кораблях LCS двух оружейных модулей Gun Mission Module (с 30-мм автоматической артиллерийской установкой Mk 46 на каждом) и модуля "морской безопасности" Maritime Security Module с 11-метровой быстроспускаемой полужесткой моторной лодкой», – говорится в материале. Изображение ракеты AGM-114L-8А Longbow Hellfire, запущенной из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM).
Полноценные корабельные испытания системы начнутся в этом году позднее.

По данным журнала, «ракета AGM-114L-8А Longbow Hellfire представляет собой доработанный для вертикального пуска вариант авиационной противотанковой ракеты AGM-114L и производится совместным предприятием корпораций Lockheed Martin и Northrop Grumman».

Ракета оснащена радиолокационной головкой самонаведения миллиметрового диапазона и использует принцип «выстрелил и забыл», целеуказание в корабельном варианте осуществляется общекорабельными средствами через АСБУ.

Справка издания: «Ракета Longbow Hellfire имеет длину 1,76 м, массу 49 кг и вес кумулятивной боевой части 9 кг. Максимальная дальность стрельбы при вертикальном пуске достигает 9 км. Модульная вертикальная пусковая установка Surface to Surface Missile Module (SSMM) состоит из модулей, каждый из которых вмещает по две шестизарядные пусковые установки ракеты AGM-114L-8А. На корабле LCS планируется иметь по два модуля SSMM (суммарно на 24 ракеты)».

Использованы фотографии:
ВМС США, Lockheed Martin

Ctrl Enter

Заметили ошЫбку Выделите текст и нажмите Ctrl+Enter

topwar.ru

📌 AGM-114 Hellfire - это... 🎓 Что такое AGM-114 Hellfire?

AGM-114 «Хеллфаер» (англ. AGM-114 Hellfire, буквально — адский огонь, является сокращением от Helicopter Launched Fire-and-Forget) — американская ракета класса «воздух-поверхность», с полуактивным лазерным наведением, реализующим принцип «выстрелил и забыл». Первоначально разрабатывавшаяся как противотанковая управляемая ракета, по мере своего развития — оснащения новыми типами боевых частей и модернизации системы наведения, стала многоцелевой высокоточной системой вооружений, которая может применяться с авиационных, морских и наземных платформ по бронированной технике, укреплениям и другим типам наземных и надводных целей на дальности до 8 километров.

«Hellfire-II» — дальнейшее развитие ракет AGM-114 с полуактивной лазерной системой наведения (в некоторых случаях — комбинированной). В отличие от других ракет AGM-114, ракеты «Hellfire-II» полностью отвечают концепции «выстрелил и забыл».

Основные носители ракет «Hellfire» — вертолёты огневой поддержки. Начиная с 2007 года также устанавливаются на беспилотных летательных аппаратах MQ-1 Predator.

Тактико-технические характеристики

  • Длина: 1,6-1,8 м
  • Диаметр: 178 мм
  • Масса: 45-50 кг
  • Боевая часть: кумулятивная
  • Тип двигателя: РДТТ Thiokol M120E1
  • Дальность полёта: 8-11 км (в зависимости от высоты и траектории)[2]
  • Скорость полёта: до 425 м/с[3]
  • Система наведения: полуактивная лазерная ГСН
  • Время полёта на дальность 8 км, при запуске с наземной ПУ — 28с.

Модификации

Три британских MBDA Brimstone на пусковом устройстве
  • AGM-114A — модификация «Hellfire» принятая на вооружение в 1985 году[4]. Ею оснащались вертолёты AH-64A с пусковыми устройствами на две и четыре направляющих. Учебными вариантами AGM-114 были учебная управляемая ракета M36 для полётов с ракетами статически закреплёнными на носителе (CATM-114) и ракета-макет M34 для обучения обращению с ракетой в наземных условиях (DATM-114). Всего было выпущено 31 616 ракет типа AGM-114A;
  • AGM-114B — первая модификация ракеты для ВМС и Корпуса морской пехоты США применявшаяся в составе вооружения вертолётов типа AH-1, конструктивно, она в основном подобна AGM-114A, за исключением наличия системы предохранения и взведения SAD (англ. Safing/Arming Device) для безопасной эксплуатации на кораблях. Также в составе AGM-114B использован новый малодымный двигатель Thiokol TX-657 (M120E1) и внесён ряд улучшений в ГСН и автопилот. Существует учебный вариант ракеты лишённый БЧ — ATM-114B;
  • AGM-114C — Армейская версия AGM-114B лишённая системы предохранения и взведения SAD;
    • AGM-114D и AGM-114E — модификации AGM-114C, соответственно, для Сухопутных войск США и ВМС/КМП США (с SAD), которые предполагалось оснастить новым цифровым автопилотом. От разработки отказались;
  • AGM-114F Interim Hellfire (буквально «промежуточный Хеллфайр») — вариант ракеты для Армии США, оснащённый тандемной кумулятивной боевой частью, способной пробивать динамическую защиту. Лидирующий заряд тандемной БЧ располагался между секцией ГСН и основным зарядом, что вызвало небольшое увеличение длины ракеты. В составе AGM-114F использовалась секция управления с улучшенным подавлением пассивных помех. Увеличение массы ракеты вызвало уменьшение максимальной дальности стрельбы до 7 км. Серийно производилась с 1991 года;
    • AGM-114G — обозначение зарезервированное под версию AGM-114F оснащённую системой предохранения и взведения SAD для ВМС и КМП США, никогда не производилась;
    • AGM-114H — вариант AGM-114F в котором аналоговый автопилот последней заменён на новую перепрограммируемую цифровую систему. Этот тип ракеты никогда не производился;
  • AGM-114K Hellfire II — «Hellfire» с улучшенной помехозащищённой полуактивной лазерной ГСН, принята на вооружение в 1991 году;
    • AGM-114P — ракета AGM-114K оптимизированная для применения с БПЛА
  • AGM-114L Longbow Hellfire — единственная ракета, соответствующая принципу «выстрелил и забыл», представляет собой ПТУР AGM-114K с тандемной кумулятивной БЧ и комбинированной системой наведения: активной радиолокационной ГСН диапазона 94 ГГц и инерциальной системой управления (ИНС). Принята на вооружение в 1998 году. Произведено более 13 000[5]
  • AGM-114M — модификация предназначенная для поражения бункеров и оснащённая осколочно-фугасной БЧ;
  • AGM-114N — ракета оснащённая термобарической БЧ;
  • ATM-114Q — практический вариант ракеты с инертной боевой частью;
  • AGM-114R (Hellfire Romeo) — может быть запущена с любого носителя, новая многоцелевая БЧ обеспечивает поражение таких целей как бронетехника, средства ПВО, патрульные корабли, живая сила противника в укрытиях или пещерах. Ранее, для поражения каждой из этих целей требовалась специальная модель ракеты «Hellfire II». Система наведения — комбинированная, полуактивная лазерная ГСН и ИНС
  • RBS-17 — модификация ракеты AGM-114C для использования подразделениями береговой обороны Швеции в качестве противокорабельной ракеты малой дальности против кораблей малого водоизмещения. Контракт на доработку «Hellfire» для Швеции был заключен в 1984 году, в 1987 году был подписан контракт на производство ракет, тогда же комплекс поступил на вооружение Швеции. Ракета RBS-17 имеет осколочно-фугасную БЧ фирмы Bofors подрыв которой осуществляется с замедлением. Может применяться и по наземным целям.[4]
  • Brimstone — модификация производимая компанией MBDA, оснащается двухрежимной радиолокационной ГСН миллиметрового диапазона длин волн. По состоянию на февраль 2012 года на фабрике в Англии произведено 1242[6], и 500 единиц ракет Dual Brimstone(200 использованы в боях[7]), могут поражать как подвижные, так и не подвижные цели, ГСН 2-х канальная[8][9].
  • Brimstone 2 с 2013 года.

Стоимость

В 2008 году стоимость одной ракеты типа AGM-114 Hellfire II для Армии США составляла около 65 тыс. долларов США[10]

Стоимость на 2012 год $68-98 тыс., AGM-114R — $94 тыс.[11]

Эксплуатанты

Боевое применение

Оценка

  • Навесная траектория увеличивает дальность полета и вероятность поражения цели[источник не указан 280 дней]
  • Применение AGM-114L с АРГСН миллиметрового диапазона позволяет реализовать принцип LOAL (англ. Lock-On After Launch — захват цели после пуска), эффективно против войсковых комплексов ЗРК[источник не указан 280 дней].
  • Всего до 2001 года выпущено более 65 000 ракет(из них более 31 600 AGM-114A)[4]

См. также

Примечания

Литература

  • Михайлов Б. Американская ПТУР «Хеллфайр» (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1982. — № 10. — С. 41-42. — ISSN 0134-921X.
  • Мочалов Б. Шведский береговой противокорабельный ракетный комплекс «Хеллфайр» (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1986. — № 4. — С. 59-60. — ISSN 0134-921X.
  • Фомич Н. Вооружение армии США (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1983. — № 4. — С. 33-40. — ISSN 0134-921X.

Ссылки

dic.academic.ru

Испытание ракеты Longbow Hellfire из вертикальной пусковой установки c корабля LCS

Как сообщил журнал "Jane's Missiles & Rockets" в статье Richard Scott "SSMM module completes LCS structural test firing", 28 февраля 2017 года близ Норфолка у побережья штата Вирджиния ВМС США произвели первые успешные испытательные пуски малогабаритной управляемой ракеты AGM-114L-8A Longbow Hellfire из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM) с литторального боевого корабля LCS 7 Detroit (типа Freedom).

Испытательный пуск ракеты AGM-114L-8А Longbow Hellfire из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM) с литторального боевого корабля ВМС США LCS 7 Detroit, 28.02.2017 (c) ВМС США

Ракета Longbow Hellfire и ВПУ SSMM в версии Increment 1 представляют собой третий этап (Increment 3) развития модульного варианта "надводного вооружения" Surface Warfare (SUW) Mission Package для кораблей LCS. Предыдущий второй этап развития SUW Mission Package Increment 2 включал интеграцию на кораблях LCS двух оружейных модулей Gun Mission Module (с 30-мм автоматической артиллерийской установкой Mk 46 на каждом) и модуля "морской безопасности" Maritime Security Module с 11-метровой быстроспускаемой полужесткой моторной лодкой. SUW Mission Package Increment 2 был признан достигшим стадии начальной оперативной готовности (IOC) на кораблях LCS в ноябре 2014 года.

После долгих шатаний относительно выбора малогабаритной ракеты класса "корабль - поверхность" для оснащения кораблей LCS, ВМС США в начале 2014 года остановились на ракете Longbow Hellfire. Отработка ракеты Longbow Hellfire в корабельном применении ранее велась пусками c опытового судна Relentless. В ходе испытаний в июне 2015 года с Relentless были произведены восемь практических пусков ракет Longbow Hellfire, семь из которых поразили мишени, имитирующие скоростные маневрирующие малоразмерные катера. Восьмая цель, как заявляется, "не была поражена по причинам, не зависящим от характеристик ракеты".

Полноценные корабельные испытания SUW Mission Package Increment 3 с ВПУ SSMM и ракетами Longbow Hellfire планируется начать позднее в 2017 году на литторальном боевом корабле LCS 5 Milwaukee (типа Freedom). Квалификационные испытания системы и достижение стадии IOC для SUW Mission Package Increment 3 запланированы на 2018 год.

Ракета AGM-114L-8А Longbow Hellfire представляет собой доработанный для вертикального пуска вариант авиационной противотанковой ракеты AGM-114L и производится совместным предприятием корапораций Lockheed Martin и Northrop Grumman. Ракета оснащена радиолокационной головкой самонаведения миллиметрового диапазона и использует принцип «выстрелил и забыл», целеуказание в корабельном варианте осуществляется общекорабельными средствами через АСБУ.  Ракета Longbow Hellfire имеет длину 1,76 м, массу 49 кг и вес кумулятивной боевой части 9 кг. Максимальная дальность стрельбы при вертикальном пуске достигает 9 км. Модульная вертикальная пусковая установка Surface to Surface Missile Module (SSMM) состоит из модулей, каждый из которых вмещает по две шестизарядные пусковые установки ракеты AGM-114L-8А. На корабле LCS планируется иметь по два модуля SSMM (суммарно на 24 ракеты).

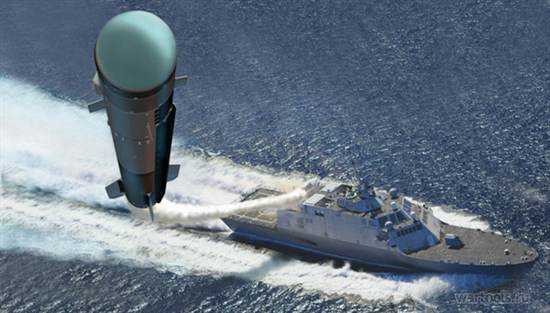

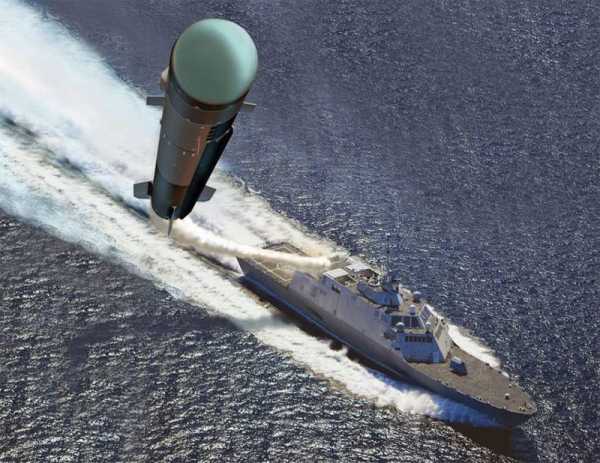

Изображение ракеты AGM-114L-8А Longbow Hellfire, запущенной из модульной вертикальной пусковой установки Surface to Surface Missile Module (SSMM) с литторального боевого корабля ВМС США типа Freedom (c) Lockheed Martin

Видео ВМС США об испытаниях Longbow Hellfire 28.02.2017 с LCS 7 Detroit :

Видео ВМС США об испытаниях Longbow Hellfire в июне 2015 года с опытового судна Relentless:

bmpd.livejournal.com

Состоялись успешные испытания ПТУР AGM-114R «Хеллфайр» » Военное обозрение

омпания «Локхид Мартин» объявила об успешном проведении третьих огневых испытаний новой версии противотанковой управляемой ракеты AGM-114R «Хеллфайр».

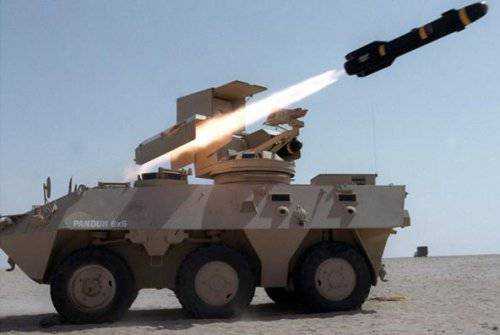

Испытания были проведены с использованием наземной пусковой установки, сконфигурированной для моделирования пуска с борта беспилотного летательного аппарата.


Версия «R» ракеты AGM-114 оснащена многоцелевой боевой частью, позволяющей вести эффективную стрельбу по всем типам целей, для уничтожения которых в настоящее время используются ПТУР с лазерным наведением.
В ходе испытаний, проведенных на авиабазе ВВС США «Эглин» (шт.Флорида), оснащенная многоцелевой боевой частью ракета поразила мишень, представляющую собой танк M-60 «Паттон-2» на дальности 6,4 км. Таким образом, была продемонстрирована возможность использования AGM-114R против тяжелой бронетехники.

ПТУР была запущена в режиме «захват после пуска» по навесной траекторией для моделирования пуска с борта БЛА. На начальном участке траектории полета использовался инерционный измерительный блок и данные целеуказания. Наведение на конечном участке осуществлялось с использованием наземного лазерного целеуказателя. Ракета успешно обнаружила лазерное пятно и поразила цель в радиусе нескольких дюймов от него.

Версия AGM-114R может запускаться на больших высотах, что увеличивает угол столкновения с целью, снижает заметность и повышает поражающее действие, а также расширяет варианты поражения цели. Новый инерционный измерительный блок позволяет применять AGM-114R по целям, находящимся сзади по курсу без необходимости выполнения разворота летательным аппаратом. По заявлению разработчиков, еще одним из преимуществ ПТУР AGM-114R является то, что оператор может выбрать тип детонации боевой части в ходе полета.
«Локхид Мартин» планирует начать поставку серийных образцов AGM-114R в 2012 году.

topwar.ru
