Реактивная система залпового огня БМ-21 Град: фото, видео, характеристики


9К51 «Град» — это 122-мм реактивная система залпового огня производства СССР. Функционал заключается в поражении БТР и небронированной техники в зоне сосредоточения, укрытой и открытой живой силы, командных пунктов, минометных и артиллерийских батарей и остальных целей, и в решении других задач в разнообразных условиях боевой обстановки.



Содержание:

1. Фотографии
2. Видео
3. Общая характеристика
4. Состав комплекса
5. Тактико-технические характеристики

5.1 Размеры

5.2 Вооружение

5.3 Подвижность

5.4 Остальные параметры

6. Серийное производство

6.1 Варианты

6.2 Модификации боевых машин

7. Боевое применение



1. Фотографии



2. Видео



3. Общая характеристика

Взята на вооружение в 1963 году. Общее число снарядов для залпа: 40. Дальность поражения цели – 1,6-40 км. Артиллерийская часть устанавливается на доработанных шасси грузовиков Урал-4320 либо Урал-375 в зависимости от модификации. Такая же модификация, как Град-1, устанавливается на ЗИЛ-131. Скорость – от 75 до 90 км/ч. Система снабжена комплексом автоматизированного управления огнем «Виварий».



4. Состав комплекса

В полевую реактивную систему М-21 (РСЗО «Град») входит боевая машина БМ-21 и 122-мм реактивный неуправляемый снаряд М-21ОФ.



Если снаряды перевозятся в ящиках, то для этого могут применяться грузовики народнохозяйственного назначения, а если без них – то транспортные машины со стеллажами 9Ф37. М-21 была создана в целях вооружения дивизионной артиллерии в НИИ-147 (ОАО «НПО «СПЛАВ»), расположенном в Туле и смежных предприятий, в том числе СКБ-203 в Екатеринбурге и НИИ-6 в Москве.



По информации центрального архива Минобороны РФ, в процессе работ шла проработка несколько типов реактивных снарядов:



  • со стартовым комбинированным пороховым двигателем и маршевым прямоточным воздушно-реактивным двигателем на твердом топливе в виде четырех гондол с воздухозаборниками, автономно закрепленными в ходовой части
  • снаряд по такой же конструкции с той особенностью, что в нем твердое топливо маршевого двигателя содержится в одном центральном отсеке в виде двух цилиндров, а в случае неполного сгорания его продукты выводились посредством четырех отверстий в гондолы, где догорали в воздушном потоке
  • снаряд с жёсткими стабилизаторами
  • снаряд со складывающимися лопастями блока стабилизатора.

Итогом сделанных работ стал реактивный неуправляемый снаряд М-21ОФ. Он оборудован ракетным двухкамерным двигателем и головной осколочно-фугасной частью с одним зарядом, но неодинаковых по размерам с блоком стабилизатора со складывающимися лопастями и твердым баллиститным топливом во всех камерах.



5. Тактико-технические характеристики

5.1 Размеры

  • Длина в походном положении, см: 735
  • Ширина в походном положении, см: 240
  • Высота в походном положении, см: 309
  • Клиренс, см: 40.



5.2 Вооружение

  • Калибр, мм: 122
  • Количество направляющих: 40
  • Дальность стрельбы мин., км: КАС: 2,5; ОФС: 4; УАС: 1,6
  • Дальность стрельбы макс., км: КАС: 33; ОФС: 40; УАС: 42
  • Площадь поражения, км²: 145
  • Максимальный угол возвышения, град: 55
  • Точность (рассеивание), м: при максимальной дальности СКО по дальности равнялось  1/130, боковое — 1/200.
  • Прицел: орудийная панорама ПГ-1М
  • Перевод системы из походного положения в боевое не свыше чем, с.: 210
  • Время залпа, с: 20.



5.3 Подвижность

  • Тип двигателя: Урал-375
  • Мощность двигателя, л.с.: 180
  • Максимальная скорость по шоссе, км/ч: 75
  • Запас хода по шоссе, км: 750
  • Колёсная формула: 6×6.



5.4 Остальные параметры

  • Классификация: реактивная система залпового огня
  • Шасси: грузовиков Урал-4320 и Урал-375Д
  • Масса без снарядов и расчета, т: 10,87
  • Масса в боевом положении, т: 13,7
  • Экипаж, чел.: 3



6. Серийное производство

Серийный выпуск БМ-21 производился на Пермском заводе имени Ленина до 1988 года. За это время в СА поступило 6536 единиц. В зарубежные государства было поставлено как минимум 646 машин. По состоянию на 1995 год свыше двух тысяч машин состояли на вооружении пятидесяти государств. На НПО «Сплав» было произведено свыше 3 млн реактивных разнообразных снарядов, предназначенных для РСЗО Град».



6.1 Варианты

Система стала основой для таких отечественных систем, предназначенных для стрельбы 122-мм реактивными неуправляемыми снарядами: 9К54 Град-В, 9К55 Град-1, Град-ВД, 9К59 Прима, А-215 Град-М, БМ-21ПД Дамба, переносная лёгкая реактивная система Град-П.



Также в это число входят такие зарубежные системы, как: Type 84, Type 81, Type 83, Type 89, Type 90, Type 90B, Type 90A, APRA, RM-70/85М, RM-70, RM-70/85, PRL113, PRL111, HADID, Modular, BM-11, Град-1А БелГрад, Lynx» (Naiza), WR-40 Langusta.



  • 9К51 Град — основной вариант
  • 9К51М Торнадо-Г — последующее развитие: модернизация БМ 2Б17-1/2Б17М, с НУРС с наибольшей дальностью стрельбы, увеличенной до 40 км.
  • 9К54 Град-В — облегченная (десантируемая) модификация с БМ 9П125 с двенадцатью направляющими и транспортной машиной со стеллажами 9Ф37В на основе грузовика ГАЗ-66Б для военно-десантных войск
  • Град-ВД — это гусеничный вариант «Град-В» с БМ-21ВДс двенадцатью направляющими и транспортно-заряжающей машиной на основе БТР-Д
  • 9К55 Град-1 — это модификация системы «Град» с БМ 9П138 с тридцатью шестью направляющими и транспортно-заряжающей машиной 9Т450 на основе грузовика ЗИЛ-131 для полковой артиллерии, к примеру, для морской пехоты
  • 9К55-1 Град-1 – это гусеничный вариант «Град-1» с БМ 9П139 на основе шасси гаубицы  2С1 Гвоздика с тридцатью шестью направляющими и транспортно-заряжающей машиной 9Т451 на основе многоцелевого тягача МТ-ЛБу
  • 9К59 Прима – это модифицированная «Град» с увеличенной огневой мощью. В ее составе содержится транспортно-заряжающая машина 9Т232М на основе грузовика Урал 4320 и БМ 9А51 с пятьюдесятью направляющими
  • РСЗО Град-1А (БелГрад) – модификация системы «Град», созданная в Белоруссии. Установлена БМ-21А на шасси грузовика МАЗ-6317-05. Экипаж – 6 чел. Перевозимый запасной боекомплект – 60 ракет. На перезаряжание уходит семь минут. Масса – 16450 кг. Наибольшая скорость — 85 км/ч. Запас хода: 1200 км.
  • Бастион-01,02 – модернизации, созданные в Украине.



6.2 Модификации боевых машин

  • 2Б5 — БМ-21 с реактивной системой залпового огня 9К51 на шасси Урал-375Д
  • 2Б17 — БМ-21-1 с реактивной системой залпового огня 9К51 на шасси Урал-4320
  • 2Б17-1 — модернизированная БМ-21-1 с реактивной системой залпового огня 9К51М «Торнадо-Г» на шасси Урал-4320
  • 2Б17М — модернизированная БМ-21-1 с реактивной системой залпового огня 9К51М «Торнадо-Г» на шасси Урал-4320
  • 2Б26 — БМ-21 с реактивной системой залпового огня 9К51 на шасси КамАЗ-5350.



7. Боевое применение

  • Пограничный конфликт на острове Даманский
  • Афганская война
  • Карабахский конфликт (со стороны Азербайджана)
  • Первая Чеченская война
  • Вторая Чеченская война
  • Война в Южной Осетии
  • Гражданская война в Ливии
  • Гражданская война в Сирии
  • Вооружённый конфликт на востоке Украины (обе стороны).

Массово применялись в Сомали, Анголе и в ходе других конфликтов.


contract-army.ru

Комплекс «ГРАД» | Военный портал

Назначение

БМ-21 при стрельбе ОФ снарядами М-21ОФ предназначена:

  • для уничтожения и подавления живой силы и боевой техники противника в районах сосредоточения;
  • для уничтожения и подавления артиллерийских и минометных батарей;
  • для разрушения укреплений, опорных пунктов и узлов сопротивления противника.

Полевая 122-мм дивизионная реактивная система залпового огня БМ-21 «Град» на протяжении трех десятилетий является наиболее массовой боевой машиной данного класса отечественного производства. Предназначена для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районе сосредоточения, артиллерийских и минометных батарей, командных пунктов и других целей. Разработка системы началась 30 мая 1960 года. Головным исполнителем системы было назначено НИИ-147; СКБ-203 делало пусковую установку; НИИ-6 твердотопливные заряды; ГСКБ-47 снаряжение боевых частей. С самого начала перед конструкторами стояла задача создания простого в изготовлении и использовании комплекса, не уступавшего зарубежным аналогам по своим техническим характеристикам.В качестве ходовой части было выбрано шасси высокой проходимости «Урал 4320» производства Уральского автомобильного завода. Для упрощения конструкции направляющих они были изготовлены трубчатыми. В первоначальном варианте штатное положение пакета направляющих для стрельбы было поперёк продольной оси автомобиля. Первые испытательные пуски показали полную непригодность такой схемы по причине сильного раскачивания платформы после старта первых снарядов и снижения точности стрельбы.

Кроме поворота направляющих была усилена подвеска и приняты меры для стабилизации кузова. Теперь стрельба (как одиночными снарядами, так и залпом) стала возможна не только строго по продольной оси автомобиля, но и под острым углом к ней. Две опытные установки «Град» прошли заводские испытания в конце 1961 года. С 1 марта по 1 мая 1962 года в Ленинградском Военном округе прошли Государственные полигонно-войсковые испытания комплекса «Град». Система «Град» была принята на вооружение 28 марта 1963 г. Сдача серийных образцов «Града» была начата в 1964 году. В 90-х годах к «Граду» были созданы принципиально новые образцы боеприпасов. Кроме того, ведутся работы по модернизации боевой машины БМ-21. Наиболее важное направление ее модернизации замена пакета направляющих труб из металла на два моноблока одноразовых транспортно-пусковых контейнеров (ТПК), изготавливаемых из полимерных композитных материалов.Они устанавливаются на боевую машину с помощью специальной дополнительной переходной рамы. В этом случае перезаряжание боевых машин производится с помощью грузоподъемных средств. Время заряжания сокращается до 5 минут.

Состав БМ-21 состоит из: ПУ, Шасси — Урал-375, Артиллерийская часть состоит из 40 направляющих,образующих пакет: четыре ряда по 10 труб в каждом. Труба предназначена для направления полета снаряда, а также для его транспортировки. Калибр трубы 122,4 мм, длина 3 м. Наведение пакета труб в вертикальной и горизонтальной плоскостях производится с помощью электропривода. Старт всех 40 снарядов проходит в течении 20 секунд.Cнаряд имеет предохранитель, взводящий взрыватель после удаления выстеленного снаряда на 150-400 м. Установка имеет возможность дистанционного управления наведением и стрельбой с выносного пульта на расстоянии до 50 метров. Перевод системы из походного положения в боевое занимает 3,5 минуты. Наведение в вертикальной и горизонтальной плоскости производится с помощью электропривода и прицела по типу артиллерийского. Запуск сорока снарядов занимает двадцать секунд. Стабилизация снарядов в полете комбинированная: как за счет стабилизаторов, складывающихся при установке в направляющие, так и за счет гироскопического эффекта, возникающего при вращении снаряда во время полета к цели. Лопасти стабилизатора, расположенные в хвосте снаряда, установлены под углом к направлению полёта. Они выполнены складывающимися. Для инициирования вращения снаряда на корпусе выполнен штифт, продвигающийся по спиральному пазу в направляющей.

Основными типами боеприпасов являются: осколочно-фугасный снаряд 9М21ОФ, осколочно-фугасный снаряд 9М28Ф или 9М22У, комплект из семи снарядов 9М519-1…7 для создания радиопомех, снаряд с кассетной головной частью 3М16 для дистанционной постановки противопехотных мин, снаряд с кассетной головной частью 9М28К для дистанционной постановки противотанковых мин. Возможна также стрельба химическими снарядами 9M21, реактивными дымовыми снарядами массой 66 кг на дальность до 20,6 км, а также осветительными снарядами, освещающими на местности круг диаметром 1 000 м с высоты 450-500 м в течение 90 секунд. Высокие динамические качества и проходимость позволяют эффективно использовать комплекс «Град» совместно с бронетанковой техникой как на марше, так и на передовых позициях во время проведения боевых операций. Дизельный двигатель мощностью 176 кВт, шины повышенной проходимости с центральной системой регулировки давления позволяют этой системе залпового огня не только не уступать в мобильности другим войсковым транспортным средствам и боевым машинам, но и превосходить их. Без преувеличения можно сказать, что и сегодня «Град» является самой эффективной системой залпового огня для комплексов калибра 100-152 см.

Испытания и эксплуатация. Также была создана легкая установка ракетной системы залпового огня БМ-21В на шасси автомобиля ГАЗ-66Б, в которой число 122-мм труб было уменьшено с 40 до 12, по сравнению с РСЗО «Град» на шасси «Урала-375». В 1966 году началось проектирование корабельного варианта «Града». Корабельный комплекс получил название «Град-М» А-215. Он включает в себя пусковую установку, приборы управления стрельбой и дальномерное визирное устройство с лазерным дальномером. Пакет с 40 направляющими был полностью унифицирован с армейской боевой машиной БМ-21. Корабельные испытания комплекса А-215 были проведены на Балтике с 20 марта по 7 мая 1972 года на большом десантном корабле БДК-104 (проект 1171). Испытания выявили ряд конструктивных недостатков в системах заряжания и наведения, в лазерном дальномере и др. После нескольких этапов доработки и испытания комплекс А-215 в 1978 году был принят на вооружение десантных кораблей.

В 80-х годах «Град» модифицировали для борьбы с подводными диверсантами (боевыми пловцами) и сверхмалыми подводными лодками. Для защиты входов в военно-морские базы и охраны морской границы на базе комплекса «Град» был создан комплекс «Дамба», в состав которого вошла боевая машина БМ-21ПД, транспортная машина 95ТМ и реактивный снаряд ПРС-60. В арабских странах артиллерийскую часть «Града», сократив число труб до 30, устанавливали на различные шасси — от советских автомобилей ЗИЛ-131 до японских ISUZU. В 70-90 гг комплекс «Град» успешно применялся в самых различных климатических условиях: в Азии. Африке и Латинской Америке, а также в России во время боевых действий в Чечне, причем в последнем случае с обеих сторон.

Боевая машина БМ-21

Боевая машина БМ-21
Технические характеристики
ШассиУрал-375Д
Урал-4320
Калибр, мм122
Количество направляющих, шт40
Время полного залпа, с20
Вес БМ без снарядов и расчета, кг10870
Вес заряженной БМ с расчетом, кг13700
Максимальная скорость движения с полной нагрузкой
по дорогам с твердым покрытием, км/ч
75
Максимальный угол возвышения, град55
Углы горизонтального обстрела, град:
— вправо от оси автошасси
— влево от оси автошасси
70
102
Габариты в походном положении, мм:
— длина
— ширина
— высота
7350
2400
3090

Снаряды комплекса «Град»

122-миллиметровый неуправляемый реактивный осколочно-угасный снаряд М-21ОФ (9М22У)
Предназначен для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районах сосредоточения, артиллерийских и минометных батарей, командных пунктов и других целей.
Технические характеристики
Калибр, мм122
Масса, кг66,6
Масса головной части, кг18,4
Длина, мм2870
Количество осколков, шт:
— заданного дробления (массой 2,4 г)
— от корпуса (средней массой 2,9 г)
1640
2280
Дальность стрельбы, кмдо 20,1
Температурный диапазон
боевого применения, °С
-50..+50
122-миллиметровый неуправляемый реактивный снаряд 9М28К для постановки противотанковых минных заграждений
Предназначен для дистанционной установки минных полей как перед подразделениями боевой техники противника, находящмимися на рубеже атаки, так и в районах их сосредоточения.
Технические характеристики
Калибр, мм122
Масса, кг57,7
Масса головной части, кг22,8
Длина, мм3019
Количество мин, шт3
Масса мины, кг5
Масса взрывчатого вещества, кг1,85
Время самоликвидации, час16..24
Дальность стрельбы, кмдо 13,4
Температурный диапазон
боевого применения, °С
-50..+50
122-миллиметровый неуправляемый реактивный снаряд 9М519 для КВ и УКВ-радиопомех
Предназначен для создания помех КВ и УКВ-диапазонов радиосвязи с целью дезорганизации системы управления противника в тактическом звене путем подавления линий радиосвязи, пунктов управления войсками и оружием, наземных пунктов обработки информации.
Комплект 9М519, состоящий из 8 снарядов с одинаковыми габаритно-массовыми и динамическими характеристиками подавляетрадиосредства, работающие в диапазоне частот от 1,5 до 120 МГц.
Технические характеристики снаряда
Калибр, мм122
Масса, кг66
Масса головной части, кг18,4
Длина, мм3025
Дальность стрельбы, кмдо 18,5
Температурный диапазон
боевого применения, °С
-40..+50
Технические характеристики
передатчика помех (ПП) Р-032
Вид и тип помехизаградительная,
шумовая
Время непрерывной работы ПП, мин60
Радиус действия ПП, м700
122-миллиметровый неуправляемый реактивный снаряд 9М43 с дымокурящей головной частью для постановки дымовых завес
Предназначен для постановки и поддержания маскирующих и ослепляющих завес перед боевыми порядками противника и своих войск с целью снижения эффективности огневого воздействия противника и проведения скрытой неуязвимой атаки танков или мотострелковых подразделений.
Технические характеристики
Калибр, мм122
Масса, кг66
Масса головной части, кг20,2
Длина, мм2950
Дальность стрельбы, кмдо 20,2
Количество дымокурящих элементов, шт5
Масса дымообразователя в элементе, кг0,8
Температурный диапазон
боевого применения, °С
-50..+50
122-миллиметровый неуправляемый реактивный снаряд 9М521 с осколочно-фугасной головной частью повышенного могущества
Предназначен для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районах сосредоточения, артиллерийских и минометных батарей, командных пунктов и других целей.
Технические характеристики
Калибр, мм122
Масса, кг66
Масса головной части, кг21
Длина, мм2840
Дальность стрельбы, кмдо 40
Количество осколков, шт:
— готовых (массой 5,5 г)
— от корпуса (средней массой 3,0 г)
1000
2440
Температурный диапазон
боевого применения, °С
-50..+50
122-миллиметровый неуправляемый реактивный снаряд 9М522 с отделяемой осколочно-фугасной боевой частью
Предназначен для поражения открытой и укрытой живой силы, небронированной техники и бронетранспортеров в районах сосредоточения, артиллерийских и минометных батарей, командных пунктов и других целей.
Технические характеристики
Калибр, мм122
Масса, кг70
Масса головной части, кг25
Длина, мм3037
Дальность стрельбы, кмдо 37,5
Количество осколков, шт
— готовых массой 0,78 г
— готовых массой 5,5 г
— от корпуса (средней массой 7,5 г)
1800
690
1210
Температурный диапазон
боевого применения, °С
-50..+50
122-миллиметровый неуправляемый реактивный снаряд 9М217 с самоприцеливающимися боевыми элементами
Предназначен для поражения бронированной техники (танки, боевые машины пехоты (БМП), бронетранспортеры (БТР), самоходные артиллерийские установки (САУ)).
Технические характеристики
Калибр, мм122
Масса, кг70
Масса головной части, кг25
Длина, мм3037
Дальность стрельбы, кмдо 30
Количество СПБЭ, шт2
Бронепробиваемость, мм
(гомогенная броня под углом 30°
от нормали с расстояния 100 м)
60-70
Температурный диапазон
боевого применения, °С
-50..+50
122-миллиметровый неуправляемый реактивный снаряд 9М218 с кумулятивно-осколочными боевыми элементами
Предназначен для поражения легкобронированной техники (боевые машины пехоты (БМП), бронетранспортеры (БТР), самоходные артиллерийские установки (САУ)), живой силы, самолетов и вертолетов на стоянках.
Технические характеристики
Калибр, мм122
Масса, кг70
Масса головной части, кг25
Количество КОБЭ, шт45
Длина, мм3037
Дальность стрельбы, кмдо 30
Толщина пробиваемой
гомогенной брони, мм
100..120
Температурный диапазон
боевого применения, °С
-50..+50

ВИДЕО

[ad#ad-inner]
Источник информации
http://www.splav.org/ru/arms/grad/index.asp
http://www.artillerist.ru/modules/myarticles/article_storyid_23.html

snariad.ru

Реактивная Система Залпового Огня Lynx » Военное обозрение

Lynx является экономичной реактивной системой залпового огня (РСЗО), предназначенной для стрельбы ракетами калибра от 122 до 300 мм, размещенной на высоко мобильном шасси с колесной формулой 6х6. Эта полностью автономная пусковая установка может быть перезаряжена в течение 10 минут. РСЗО Lynx может быть настроена для осуществления запуска разнообразными видами ракет с двух герметичных пакетов контейнеров: 40 (2 пакета по 20 ракет каждый) 122-мм ракет Град с максимальной дальностью от 20 до 40 километров, 26 (2×13) 160-мм ракет LAR-160 или ACCULAR с максимальной дальностью 45 километров или восемь 300-мм ракет (2×4) EXTRA с максимальной дальностью в 150 километров. Кроме того, эта платформа может служить пусковой установкой для высокоточных крылатых ракет Delilah-GL, а также тактических баллистических ракет LORA, которые имеют максимальную дальность 280 км. Ракеты могут быть оснащены различными типами боеголовок, в том числе осколочными, зажигательными, дымовыми, осветительными или кассетными с фугасными либо противотанковыми элементами.


Развитая система управления огнем Lynx позволяет автоматически выбирать герметичный пакет-контейнер в соответствии с обстреливаемой целью и, соответственно, устанавливать необходимые параметры. Высокая проходимость и мобильность позволяет пусковой установке быстро менять позицию, сводя к минимуму риск оказаться под контр-батарейным огнем. Бортовые средства связи и вычислительная техника позволяют Lynx работать как автономно, так и в качестве элемента сетецентричных схем, являясь либо пассивным, либо интегрированным элементом более крупных артиллерийских формирований.

Концерн Израильская Военная Промышленность (Israel Military Industries, IMI) является ведущим поставщиком высокотехнологичной оборонной продукции в вооруженные силы по всему миру. IMI предлагает своим клиентам современные продукты и системы, отвечающие оперативным требованиям и потребностям. Его основные продукты производства включают в себя полный спектр наземных и воздушных систем вооружения и боеприпасов, подходящих для всех типов задач — конфликтов высокой интенсивности, асимметричных войн и обеспечения внутренней безопасности. За последние годы устойчивый среднегодовой доход IMI превышает $485 миллионов. Ежегодно на исследовательские и научно-конструкторские работы концерн расходует около $50 миллионов.

Одноразовые ракетные герметичные пакеты-контейнеры заряжаются в заводских условиях и выполняют функции транспортных контейнеров и пусковых установок. Блоки БМ-21 Град можно заряжать вручную, они менее эффективны и в основном используются для обучения. РСЗО Lynx обладает функциями полностью автономных баллистических расчетов и стрельбы. Также имеет быстрое время развертывания, позволяя открыть огонь в течение нескольких минут после марша. Полный залп может быть осуществлен оператором непосредственно из кабины или дистанционно. Мобильная пусковая установка Lynx обслуживается заряжающим транспортным средством, оснащенным подъемным краном. Оно перевозит четыре контейнера с ракетами (два набора перезаряжения). Перезаряжение обычно происходит на достаточном расстоянии от огневой позиции во избежание контр-батарейного огня.

Системы различных версий Lynx находятся на вооружении Азербайджана, Аргентины, Венесуэлы, Грузии, Израиля, Казахстана, Румынии и Чили. Грузия приобрела РСЗО Lynx в 2007 году, два 13-зарядных пакета LAR-160 (или два 20-зарядных пакета Град) на шасси грузовика Mercedes 3341 Actros (6×6). Азербайджан недавно приобрел несколько РСЗО Lynx. Lynx были специально изменены для удовлетворения специфических требований Министерства обороны Азербайджана. Там они получили названия Doly 1 (БМ с 122-мм РС на шасси КАМАЗ-6350), Leyasan (БМ с 160-мм РС на шасси КАМАЗ-6350) и Shimshek (БМ с 300-мм РС на шасси КАМАЗ-6350). РСЗО Lynx Азербайджана используют турецкие 122-мм пакеты-контейнеры Т-122 Sakarya. Казахстан также приобрел РСЗО Lynx на базе КамАЗ-63502, система получила местное название «Найза» («Копьё»).

РСЗО Lynx обладают следующими преимуществами: полностью автономная пусковая установка; возможность запускать любые ракеты калибра от 122 до 300 мм; время перезарядки менее 10 минут; самоликвидируемый суббоеприпас; современная система командования, управления, связи, расчетов и разведки; повышенная точность; компьютер управления огнем; продвинутая инерциальная навигационная система; улучшенные механические/гидравлические системы.

Delilah


Для нанесения высокоточных ударов Израильская Военная промышленность (Israel Military Industries, IMI) предлагает ракеты Delilah. В отличие от крылатых ракет большой дальности, Delilah может сочетать дальность в 250 км с барражированием над целью, обладая существенной и уникальной возможностью для атаки маневрирующих или замаскированных важных объектов. Турбореактивная двухсоткилограммовая ракета автономно направляется к цели по заранее запланированному маршруту, используя сочетание инерционных и GPS-данных. Ракета обладает следующими характерисиками: крейсерская скорость полета — 0.3-0.7 Маха, крейсерская высота — 8.500 м, точность — менее метра, стартовый вес — 250 кг, длина — 3.310 мм, размах крыла — 1.150 мм, диаметр — 330 мм, максимальная дальность — 250 км.


EXTRA (Extended Range Artillery tactical-range artillery missile)


Боеприпас повышенной точности EXTRA был разработан подразделениями IAI: Rocket Systems Division и MLM. Цель этой программы заключалась в разработке ракетного оружия, совместимого с широким спектром пусковых платформ, обеспечивая при этом выдающуюся точность в поражении наземных целей. Это высокоточное загоризонтное оружие было разработано для вооружения израильских и зарубежных вооруженных сил.

Ракеты EXTRA в настоящее время предлагаются в пакетах-контейнерах по четыре единицы в каждом для использования наземными пусковыми установками и для более точных ударов могут быть оснащены системой наведения GPS. Благодаря одноразовым герметичным пакетам-контейнерам достигается продолжительный срок службы и низкие эксплуатационные расходы. Ракета обладает дальностью свыше 130 (до 150) километров и оснащена 125-кг боеголовкой. Стартовый вес ракеты составляет 450 кг, а круговое вероятное отклонение (КВО) менее 10 метров. По размерам ракета очень похожа на проверенные ракеты M26, установленные на РСЗО М270, используемые армией США и их союзниками. EXTRA немного больше в диаметре, чем M26 (300 мм по сравнению с 227 мм), и имеет 3.97 метра в длину.

LAR 160-мм


Стандартная 160-мм ракета LAR имеет 3.314 метра в длину, вес 110 кг и максимальную дальность до 45 км, а стандартный пакет содержит 13 ракет LAR. Твердотопливный ракетный двигатель весит 36 кг и, как утверждается, имеет «короткое время горения». Раскрывающееся хвостовое оперение обеспечивает стабилизацию полета после выхода ракеты из пускового контейнера. Их размах составляет 350 мм. Для достижения большой и средней дальности к носу ракеты могут быть добавлены спойлерные кольца. Начальная скорость вращения на старте составляет 12 оборотов в секунду, с увеличением до 20 оборотов в секунду при выгорании. Максимальная скорость выгорания 1,022 м/с. Боеголовка ракеты имеет низкое аэродинамическое сопротивление. Её длина составляет 1,279 мм, а общий вес 46 кг.

ACCULAR


ACCULAR является автономной ракетой «поверхность-поверхность» с GPS-наведением. Основана на LAR-160. Ракета диаметром 160 мм и длинной 3,995 мм имеет дальность от 14 до 40 км, а вес боеголовки составляет 35 кг. Её круговое вероятное отклонение (КВО) составляет менее 10 метров. Управление и навигация ракеты осуществляется бортовым компьютером. Реактивный подруливающий комплект создает коррекцию траектории для точного попадания в цель. ACCULAR является экономически эффективным выбором для точного поражения целей фугасными и унитарными боеголовками.

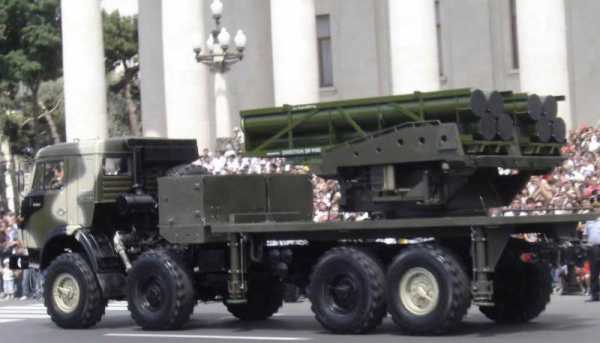

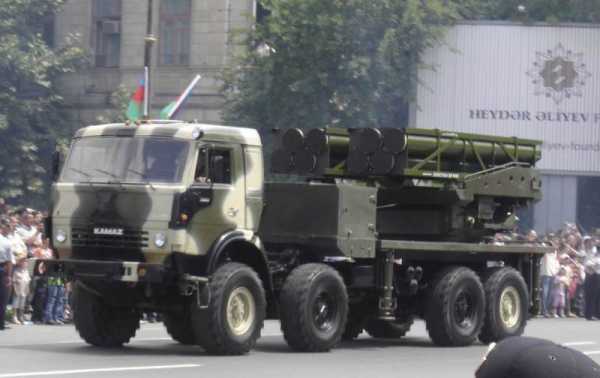

122-мм РС БМ-21 Град


Стандартный пакет содержит 20 ракет Град длиной 2.87 метра и весом 66 кг. Ракета обладает максимальной дальностью в 21 (40) км и боевую часть весом 20 кг. Эта система также совместима с недавно разработанными 122-мм ракетами.

topwar.ru

РСЗО Град — описание, характеристики, конструкция, история создания

Советская реактивная система залпового огня БМ-2 «Град», принятая на вооружение в 1963 году, применяется даже в наше время.

Сейчас различные модификации имеются на вооружении более чем 30 стран мира. Более того, она стала важным этапом в развитии реактивной артиллерии.

Разработка

Всё началось в 1945 году, когда НИИ-147 в городе Тула занимался разработкой массового производства гильз для привычных нам простых снарядов. В процессе была разработана технология, позволявшая стенки гильз делать достаточно прочными для использования в качестве камеры сгорания реактивного двигателя. Так началась разработка полноценной реактивной системы залпового огня.

В 1960 году были утверждены требования к разрабатываемой машине, и НИИ147 совместно с НИИ-6, СКБ-203 и ГСКБ-47 приступили к разработке. В этом же году начались первые испытания двигателей снарядов.

1 марта 1962 года возле Ленинграда начались испытания двух опытных образцов машин. При стрельбе задние мосты не выдерживали нагрузок и выходили из строя, поэтому были усилены использованием легированной сталью и отключением подрессоривания одного из двух.

28 марта 1963 года систему «Град», получившую наименование БМ-21, приняли на вооружение Советского Союза, а 29 января следующего года машина оказалась в серийном производстве.

Начиная со следующего в производство запустили Урал-375Д, использовавшийся в качестве шасси БМ-21, в это же время началось поступление в войска.

Конструкция

Пусковая установка монтируется на доработанном грузовом шасси, обычно Урал-375. Это полноприводная шестиколёсная машина с двигателем мощностью 180 л.с. и ручной коробкой передач. Благодаря полному приводу, шасси обладает отличной проходимостью, способно преодолевать брод глубиной до 1,5 метров без подготовки.

В зависимости от модификации, используются автомобили серии Урал-375, Урал-4320, в системе «Град-1» применяется ЗИЛ-131, а белорусская «Град-1А» – МАЗ-6317. Скорость достигает от 75 до 90 км/час, масса от 10 до 17 тонн, запас хода от 750 до 1200 км.

Пусковая установка состоит из 40 трубчатых направляющих, расположенных по 10 в ряд и установлена на поворотном основании, приводимом в движении электроприводом либо вручную. Возможно наведение по вертикали от 0° до +55° и по горизонтали от 102° влево до 70° вправо.

Для того, чтобы избежать чрезмерного раскачивания пусковой установки во время стрельбы, порядок пуска снарядов рассчитан и строго определён.

Для перезарядки используется транспортно-заряжающая машина на базе ЗИЛ-131. Он несёт на себе 2 яруса, вмещающих по 20 снарядов каждый.

Вооружение

Специально для «Града» разработали неуправляемый реактивный снаряд М-21ОФ калибра 122 мм. Его конструкция стала скачком вперед развития реактивной артиллерии.

Снаряд создавался с помощью раскатки и вытяжки стального листа и обладал складывающимся стабилизатором.

Такая конструкция стабилизатора не была новинкой, например, немцы применяли её в авиационных ракетах, но с существенными недостатками. Перья их стабилизатора значительно удлиняли сопло ракеты, требуя увеличения массы и габаритов.

Стабилизатор советских конструкторов имел изогнутые перья, а после вылета с направляющих раскрывались пружинным механизмом под углом 1°, закручивая снаряд для стабилизации.

Компоновка снаряда традиционна и предусматривает головной контактный взрыватель, боевую часть за ним и корпус двигателя сзади. Корпус снаряда состоит из 2 секций, соединённых между собой резьбой.

Сзади расположено центральное сопло и 6 периферийных вокруг. Камера двигателя изнутри покрыта теплозащитным покрытием, предотвращающим чрезмерный нагрев, ведущий к потере прочности и помогающий получить повышенную скорость горения благодаря сокращению потерь энергии.

Один залп из РСЗО «Град» такими снарядами поражает живую силу на площади около 1 километра.

Боевое применение

2 марта 1969 года китайские солдаты нарушили границу СССР, пытаясь захватит остров Даманский. 15 марта китайцы перешли в решительное наступление, пустив в бой несколько пехотных рот.

Генерал-лейтенант О.А. Лосик отдал приказ применить секретные на тот момент «Грады», когда был убит полковник Д.В. Леонов, уничтожено несколько БТР и советские пограничники были вынуждены покидать остров.

В 17 часов 10 минут дивизион РСЗО открыл огонь, который привёл к значительным потерям противника, уничтожению его резервов и отступлению.

С тех пор БМ-21 использовался в большинстве локальных конфликтов мира, каждый раз показывая свою эффективность.

Экспорт и зарубежные аналоги

В СССР было выпущено более 3 тысяч таких систем и более 3 миллионов реактивных снарядов. Помимо этого, по лицензии «Град» производили в Египте, Ираке, Иране, Китае, Румынии, ЮАР.

Более 30 стран имеют на вооружение РСЗО «Град», и это не считая аналогов. Помимо лицензионных копий существуют и импровизации зарубежных конструкторов, кроме того, в Италии и Турции созданы свои машины, способны использовать снаряды «Града».

Итальянские РСЗО FIROS-25 и FIROS-30 не добились какого-либо успеха на международном рынке, позже их производство было свёрнуто из-за несоответствия стандартам НАТО.

Турецкая Т-122 «Sakarya» является интересным образцом, поскольку в ней используются одноразовые транспортно-пусковые контейнеры, заряжаемые на заводе и не требующие никакого обслуживания.

Благодаря такому решению время перезарядки составляет всего 5 минут, сама перезарядка производится благодаря бортовому крану.

Эпилог

Несмотря на время разработки и отставание от современных систем по дальности, точности и мощности залпа, «Град» остаётся востребован во всём мире, став своеобразным автоматом Калашникова – дешёвым, простым, надёжным и смертельно опасным оружием, которое никогда не подведёт.

tanksdb.ru

Палестинский исламский джихад изготовляет ракеты Град

Ракеты Град в руках палестинцев – выдумка или реальность? Ракеты Град – мощнейшее средство доставки взрывчатых веществ на довольно приличные дистанции. Ракеты Град – это новое слово в конфликтах арабов и израильтян. Ракеты Град могут или переломить ход борьбы, или подвигнуть израильских военных на более радикальные шаги в отличие от тех, которые принимались до сих пор.
На момент этой новости уже стало известно об обстреле ракетами Град Ашкелона. Пускай в малых количествах (хотя можно ли хотя бы одну ракету Град назвать «малым количеством» с точки зрения пострадавших?), но они попали в Ашкелон. Израильские военные явно перестраивают свою стратегию, ведь ракеты Град – не самопальные ракеты, которые можно изготовить в любой мало-мальски приличной мастерской.
Ведь не так давно единственными ракетами, в отличии от нынешнего Града, были именно самопалы. Именно их, а не ракеты Град изготовляли в подпольных (или даже открытых) гаражах палестинцы, именно такие ракеты падали на Сдерот. Теперь на Ашкелон падают ракеты Град, а значит, что в финансовом плане палестинцы не особо обременены. Конечно, нужно признать и то, что прогресс не стоит на месте. Это раньше были времена, когда ракеты Град являлись новинкой, которая не то что не поставлялась, а даже не показывалась никому, включая даже союзников бывшего СССР.
Теперь ракеты Град распространены в мире весьма широко. Не так, конечно, как автомат Калашникова, но среди ракетных систем ракеты Град занимают одно из лидирующих, если не самое первое место именно по широте распространения, именно по количеству выпущенных и выпускаемых комплексов. Причем, ракеты Град изготавливают уже не только на государственных заводах, как это было когда-то. Может дойти и до того, что, имея некоторые материалы, оборудования и знания, ракеты Град смогут выпускаться террористами в любой точке мира, исключая те, которые на 90-100% контролируются федеральными войсками развитых стран и те, где страной управляют диктаторы, которые сами налаживают выпуск ракет Град.
В ситуации с ракетами Град в руках палестинцев следует учитывать и тот момент, что с распадом СССР ракеты Град стали намного более доступны, чем до этого. Но до того времени (до нынешнего момента) должны были произойти некоторые события, должны были завязаться некоторые связи, прежде чем ракеты Град попали в Палестину. Конечно, страны, в частности Россия, не имеют к поставкам ракет Град никакого отношения – не те времена, как бы этого кому-то не хотелось.
Недобросовестные торговцы оружием, лица на госслужбе, прикрывающие свои махинации с оружием, преступный элемент всех мастей – вот кто заинтересован в поставках ракет Град не только арабам, но и террористам по всему миру, здесь Палестина не исключение. Ракеты Град – лакомый кусок для всех, у кого в руках нет заводов достаточно оснащенных технически для выпуска ракет Град. Это значит, что попытки как вывоза, так и производства ракет Град будут продолжаться всегда, пока ракеты Град как оружие не устареет настолько, что перестанет применяться всеми, а до этого ох, как далеко! Да и на смену придут комплексы явно не хуже ракет Град, если в мире не прекратятся вооруженные конфликты вообще. А чтобы они прекратились и свелись к минимуму, нужно не вооружаться ракетами Град и иными, а кардинально решать все назревшие проблемы – договором или иным путем.

samsonblinded.org

РСЗО 9К51 «Град» Реактивная система залпового огня

Описание:

Приоритет России в создании реактивных систем залпового огня (PCЗО/MLRS) не вызывает сомнений у специалистов. Кроме ошеломившего гитлеровскую армию залпа «Катюш» под Оршей, имеется и официальный документ, подтверждающий такой приоритет. Это патент, выданный в 1938 году трем конструкторам — Гваю, Костикову и Клейменову на многоствольную установку для стрельбы реактивными зарядами.

Им первым удалось добиться высокого для того времени уровня боевой эффективности неуправляемого ракетного оружия, и сделали они это за счет его залпового применения. Одиночные ракеты в 40-х годах не могли конкурировать со снарядами ствольной артиллерии по точности и кучности стрельбы. Стрельба же боевой многоствольной установки (на БМ-13 было 16 направляющих), которая производила залп за 7-10 сек., давала вполне удовлетворительные результаты.

В годы войны в СССР был разработан целый ряд реактивных минометов (так называли РСЗО). Среди них, кроме уже упомянутой Катюши (БМ-13), были БМ-8-36, БМ-8-24, БМ-13-Н, БМ-31-12, БМ-13СН. Гвардейские минометные части, вооруженные ими, внесли огромный вклад в достижение победы над Германией.

В послевоенный период работы над реактивными системами продолжались. В 50-х годах были созданы две системы: БМ-14 (калибр 140 мм, дальность 9,8 км) и БМ-24 (калибр 140 мм и дальность 16,8 км). Их турбореактивные снаряды для повышения кучности в полете совершали вращение. Следует отметить, что в конце 50-х годов большинство зарубежных специалистов к дальнейшим перспективам РСЗО относилось весьма скептически. По их мнению, достигнутый к тому времени уровень боевой эффективности оружия был предельным и не мог обеспечить ему ведущее место в системе ракетно-артиллерийского вооружения сухопутных войск.

Однако в нашей стране, работы по созданию РСЗО продолжались, и в результате в 1963 году на вооружение Советской Армии была принята РСЗО «Град», которая стала базовой системой для межвидового реактивного оружия Советского Союза, не имеющей себе равных в мире, по уровню технологичности.

Работы по полевой дивизионной реактивной системе «Град» начались по постановлению № 578-236 Совета Министров СССР от 30 мая 1960 г. Головным исполнителем системы было назначено НИИ-147 (впоследствии — знаменитое ГНПП Сплав) во главе с Александром Никитовичем Ганичевым исключительный природный ум, и целеустремленность которого, позволили за сравнительно короткий срок найти новый подход и оригинальное техническое решение для создания неуправляемых реактивных снарядов, двигателей и боевых частей (БЧ) создаваемой системы. СКБ-203 делало пусковую установку, НИИ-6 — твердотопливные заряды, ГСКБ-47 — снаряжение боевых частей.

РСЗО «Град» проектировалась взамен БМ-14. Её 122-мм осколочно-фугасный снаряд М-21-ОФ (9М22) предназначался для уничтожения и подавления живой силы и боевой техники противника в районах сосредоточения; для уничтожения и подавления артиллерийских и минометных батарей; для разрушения укреплений, опорных пунктов и узлов сопротивления противника.

Две опытные установки «Град» успешно прошли заводские испытания в конце 1961 года. 31 декабря 1961 года разработчиками были предъявлены ГРАУ 500 снарядов и две пусковые установки системы «Град». 1 марта 1962 года в Ленинградском военном округе начались государственные полигонно-войсковые испытания комплекса «Град», было запланировано 663 пуска и 10 тысяч километров пробега. Однако установка 2Б5 прошла только 3380 км пробега, после чего произошла поломка левого лонжерона шасси рамы, и испытания были приостановлены. После этого были поданы новые шасси. Вскоре на новом шасси произошли прогибы заднего и среднего мостов и изгиб карданного вала от соударения об ось балансира.

Тем не менее, система «Град» была принята на вооружение постановлением Совета Министров от 28 марта 1963 года. Сдача серийных образцов «Града» началась в 1964 году.

Серийное производство установок БМ-21 велось на заводе № 172 в г. Пермь. В 1970 году было изготовлено 646 боевых машин. В 1971 году — 497 боевых машин, из которых 124 пошло на экспорт. В первом полугодии 1972 года изготовлено 255 боевых машин, из них 60 — на экспорт. К 1995 году в 50 стран мира было поставлено свыше двух тысяч боевых машин БМ-21.

Серийное производство реактивных снарядов 9М22 было начато на заводе № 176 Приокского совнархоза. Планом 1964 года было предусмотрено изготовить 10 тысяч снарядов, в том числе в первом полугодии 5 тысяч. Первоначально производство снарядов существенно отставало от графика. В первом квартале 1964 года было изготовлено только 642 ракетные части и 350 боевых частей.

РСЗО БМ-21 состоит из пусковой установки на базе шасси автомобиля Урал-375Д, 122-мм неуправляемых реактивных снарядов, системы управления огнем и транспортно-заряжающей машины. Для подготовки данных для стрельбы в составе батареи РСЗО БМ-21 имеется машина управления 1В110 «Береза» на шасси автомобиля ТАЗ-66.

Артиллерийская часть пусковой установки служит для наведения снарядов на цель и запуска их реактивного двигателя и состоит из 40 направляющих трубчатого типа, образующих так называемый пакет: четыре ряда по 10 труб в каждом. Направляющие имеют длину 3 м, внутренний диаметр гладкого канала ствола составляет 122,4 мм. Для придания снаряду вращательного движения во время его движения по каналу ствола в направляющей сделан винтовой П-образный паз, по которому скользит ведущий штифт снаряда. Наведение пакета труб в вертикальной и горизонтальной плоскостях производится с помощью электропривода и вручную.

Подъемный механизм расположен в центре основания, его коренная шестерня входит в зацепление с зубчатым сектором люльки. При наведении электроприводом или вручную коренная шестерня вращает зубчатый сектор, и качающейся части боевой машины придаются углы возвышения. Поворотный механизм расположен в левой стороне основания. Его коренная шестерня входит в зацепление с неподвижным внутренним кольцом погона.

При наведении боевой машины электроприводом или вручную коренная шестерня обкатывается по неподвижному внутреннему кольцу и тем самым приводит во вращение поворотную часть боевой машины. Механизмы наведения позволяют наводить пакет направляющих в вертикальной плоскости в диапазоне углов от 0° до +55°. Угол горизонтального обстрела равен 172° (102° влево от автомобиля и 70° вправо). Основной способ наведения от электропривода.

Уравновешивающий механизм служит для частичного уравновешивания качающейся части боевой машины и расположен в люльке. Он состоит из двух одинаковых торсионов — пакетов стальных пластин, работающих на кручение. Один конец торсиона заделан в люльке, а второй конец системой рычагов соединяется с основанием.

Прицельные приспособления состоят из механического прицела, панорамы ПГ-1М и коллиматора К-1.

Первоначально, для РСЗО БМ-21 был разработан 122-мм осколочно-фугасный неуправляемый реактивный снаряд 9М22 (М-21-ОФ) с взрывателем МРВ (9Э210), конструкция которого оказала революционное действие на развитие послевоенной реактивной артиллерии. По предложению главного конструктора НИИ-147 А. Н. Ганичева корпус снаряда изготавливается не традиционной обработкой резанием из стальной болванки, а высокопроизводительным методом раскатки и вытяжки из стального листа. Такой способ используется при производстве гильз артиллерийских боеприпасов. Другой особенностью реактивного снаряда РСЗО БМ-21 является складывающиеся плоскости стабилизатора, которые в закрытом положении удерживаются специальным кольцом и не выходят за габариты снаряда. Стабилизация снаряда в полете обеспечивается как с помощью стабилизатора, так и за счет вращения снаряда вокруг его продольной оси. Начальное вращение, полученное в результате взаимодействия ведущего штифта снаряда и винтового П-образного паза направляющей, поддерживается в полете с помощью лопастей стабилизатора, расположенных под углом 1° к продольной оси снаряда.

Длина снаряда 2870 мм, а полный вес 66 кг. Головная часть весом 18,4 кг содержала 6,4 кг взрывчатки. По осколочному действию снаряд 9М22 был в два раза эффективнее снаряда М-14-ОФ, а по фугасному — в 1,7 раза.

Воспламенение порохового заряда снаряда производится пирозапалами, срабатывающими под воздействием импульсов тока от токораспределителя системы управления огнем. Ракетный пороховой заряд состоит из двух цилиндрических шашек — головной и хвостовой общим весом 20,45 кг.

Снаряд 9М22 оснащался головными взрывателями ударного действия с дальним взведением МРВ и МРВ-У. Взрыватели имеют три установки: на мгновенное действие, на малое замедление и на большое замедление. Взведение взрывателя производится после схода с направляющей на расстоянии 150-450 м от боевой машины.

Снаряд 9М22 имеет баллистический индекс ТС-74. Максимальная дальность стрельбы 9М22 — 20,4 км, а минимальная дальность фактически превышает 5 км. Теоретически можно стрелять и на 1,5 км, но при этом рассеивание снарядов составляет многие сотни метров. При максимальной дальности рассеивание по дальности составляло 1/130, а боковое — 1/200.

Скорость схода снаряда с направляющих составляет 50 м/с, а максимальная скорость — 715 м/с.

Для стрельбы на меньшую дальность были предусмотрены оригинальные приспособления — малые и большие тормозные кольца. Для улучшения кучности при стрельбе на дистанции от 12 до 15,9 км на снаряд 9М22 надевается малое тормозное кольцо, а при стрельбе до 12 км — большое тормозное кольцо.

Залпом из 40 таких снарядов обеспечивается поражение открыто расположенной живой силы на площади 1046 кв. м, небронированной техники — на площади 840 кв. м.

На базе снаряда 9М22 (с сохранением его двигателя и баллистики) в 1963 году был создан специальный осколочно-химический снаряд 9М23 «Лейка». Работы по нему были начаты в НИИ-147 по договору от И августа 1961 года. Этот снаряд имеет одинаковые весога-баритные характеристики со снарядом 9М22 и ту же баллистику.

«Лейка» снаряжается 3,11 кг химического вещества Р-35 или 2,83 кг химического вещества Р-33. Кроме того, в боевой части снаряда находится 1,8 кг взрывчатого вещества при снаряжении веществом «Р-35» или 1,39 кг при снаряжении веществом «Р-33».

Снаряд «Лейка» имеет в 1,5 раза большую площадь поражения, чем химические 140-мм снаряды типа М-14.

Снаряд 9М23 снабжается механическим взрывателем МРВ (9Э210) и радиолокационным взрывателем 9Э310, который срабатывает на заранее заданной высоте от поверхности (1,6-30 м). Воздушный взрыв существенно увеличивает зону поражения осколками и отравляющим веществом. «Лейка» дает 760 «полезных» осколков со средним весом 14,7 г. Дальность стрельбы с радиолокационным взрывателем несколько уменьшилась (с 20,4 до 18,8 км).

military-informer.narod.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
