Краткая история пистолетов-карабинов: B&T USW
Даже в XXI веке конструкторы еще полностью не отказались от идеи создания пистолетов-карабинов, занимаясь поиском новых вариантов реализации данной идеи. К примеру, в последние несколько лет ряд компаний создал специальные конверсионные наборы или «обвесы», при помощи которых можно быстро превратить обыкновенный служебный пистолет в более удобный для стрельбы на дальние дистанции самозарядный карабин, обладающий прикладом и набором направляющих типа Пикатинни, предназначенных для крепления тактических фонарей, целеуказателей, различных прицелов и других аксессуаров.
Одним из популярных решений в этой области является израильский набор CAA «Roni». Но платой за возрастающую эффективную дальность стрельбы и удобство становятся возросшие габариты и масса пистолета. Такой комплект исключает ношение оружия «по-пистолетному».
Не менее интересным решением стала разработка оружейников из Швейцарии. Местная компания B&T AG, обладающая опытом в области проектирования и выпуска современных пистолетов-пулеметов, а также карабинов под пистолетный патрон для гражданского рынка и подразделений полиции, представила в 2016 году свою новую разработку. Оружие предназначено для вооружения сотрудников полиции, система получила обозначение Universal Service Weapon или сокращено USW (Универсальное служебное оружие).
Пистолет-карабин B&T USW был впервые представлен широкой публике в 2016 году, он был разработан в качестве табельного оружия для сотрудников полиции и представителей служб безопасности, которые нуждаются в компактном оружии, которое было бы пригодным для постоянного ношения, но при этом обладало бы большей, чем у обыкновенных пистолетов, эффективной дальностью ведения огня.
Одним из достаточно давно известных решений данной проблемы является оснащение обыкновенных пистолетов отъемным прикладом, что позволяет стрелку в несколько раз увеличить точность стрельбы на дистанциях, превышающих 10-15 метров. Основной проблемой подобных решений называют массу и громоздкость кобуры-приклада, а также время, которое необходимо на приведение пистолета в формат пистолета-карабина. Классическими примерами подобных решений, которые известны сегодня практически каждому человеку, интересующемуся оружием, выступают пистолеты Маузер С96 и автоматический пистолет Стечкина (АПС).
Швейцарские конструкторы создавали свое универсальное служебное оружие как ответ на современную действительность, в которой сотрудникам полиции европейских стран необходимо оперативно реагировать на быстро меняющиеся угрозы, которые исходят главным образом от исламских террористов. В этих условиям сотрудникам правопорядка нужно новое оружие, считают в компании Brugger & Thome. Недавние террористические атаки в Европе показали, что оружие, которое есть у полицейских, не позволяет справиться с противником, вооруженным автоматами или поясами смертников.
В то же время пистолет-карабин Universal Service Weapon должен позволить сотрудникам полиции адекватнее отвечать на возникающие угрозы. С помощью B&T USW даже обыкновенный патрульный сможет более эффективно противостоять террористической активности, притом что пистолет отлично подходит и для обычной повседневной работы сотрудников правопорядка.
Созданный швейцарскими конструкторами пистолет лишь немного больше (чуть шире и длиннее), чем обыкновенный служебный пистолет. Более того, он подходит для ношения в специально разработанной кобуре, которая располагается на поясе полицейского. Проблема с эффективным ведением огня на дальние дистанции решается за счет интегрированного в конструкцию пистолета складного приклада, который постоянно находится на оружии. На малых дистанциях B&T USW может использоваться как обыкновенный пистолет, если же цель находится дальше, чем в 10-15 метрах, стрелок может за 1-2 секунды быстро раскрыть приклад, после чего пистолет-карабин позволяет уверенно стрелять и поражать цели на удалении до 50-70 метров от стрелка или даже дальше.
Дополнительно эффективность ведения огня из оружия повышается за счет использования интегрированного в конструкцию пистолета-карабина коллиматорного прицела AimpontNano. Помимо этого оружие всегда можно оснастить фирменным быстросъемным глушителем, лазерным целеуказателем или подствольным фонарем. Это достигается за счет наличия направляющих типа Пикатинни, расположенных под стволом пистолета. Установка глушителя возможна, так как подобно другим продуктам компании пистолет B&T USW обладает удлиненным стволом с резьбой в дульной части.

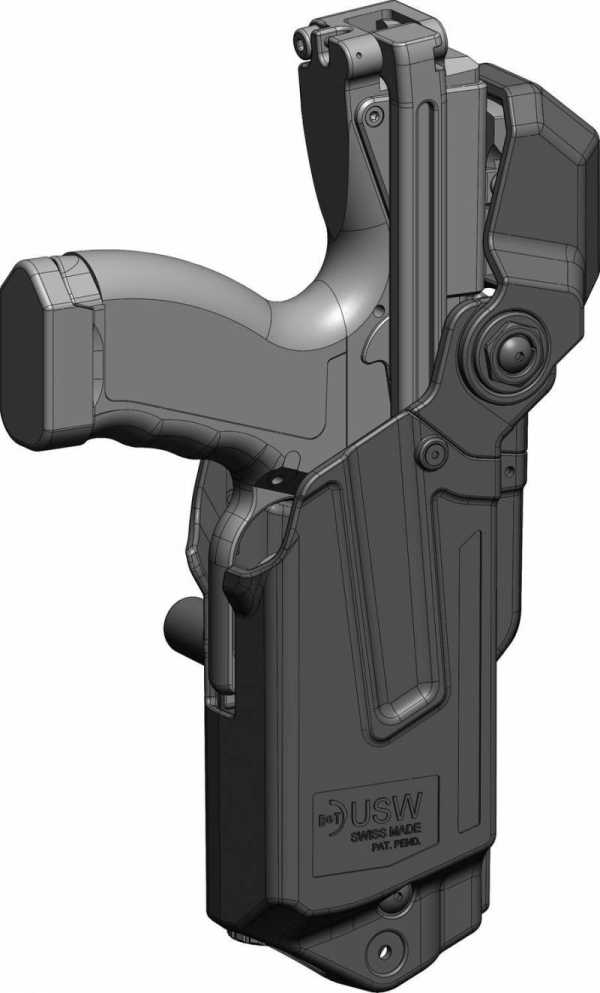

При этом специально созданную кобуру и приклад, который позволяет превратить пистолет в карабин буквально за пару секунд, безусловно, следует отнести к успешным решениям разработчиков. Благодаря им пистолет легко использовать в боевых условиях и удобно носить, а именно от этого в свое время страдали многие пистолеты-карабины. Пистолет превращается в компактный карабин буквально одним движением руки. Все это позволяет называть данную системы швейцарской компании Brugger & Thome действительно универсальным служебным оружием.
Сегодня компания Brugger & Thome позиционирует свой новый пистолет как универсальное оружие для сотрудников полиции, охранных служб и иных правоохранительных структур, позволяющее заменить обыкновенный служебный пистолет лишь на немногим более громоздкое и тяжелое оружие, которое обладает большей эффективностью при ведении огня на дальней дистанции (по пистолетным меркам). Любопытным представляется тот факт, что новинка базируется на швейцарском пистолете Sphinx, у которого позаимствовала эргономику и автоматику работы, а тот в свою очередь унаследовал лучшие качества от известного пистолета CZ-75 чешского производства.

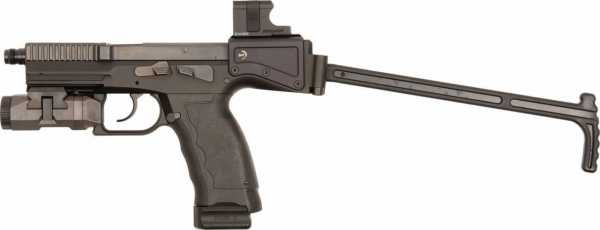

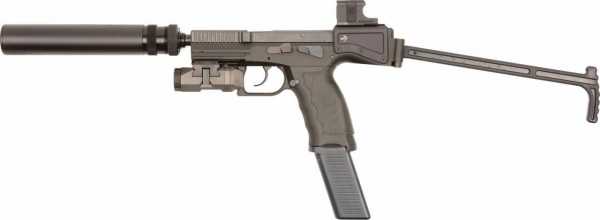

Швейцарский пистолет-карабин B&T USW — это современное самозарядное оружие, которое использует автоматику с подвижным стволом по типу Браунинга. Конструкция пистолета базируется на устройстве знаменитого чехословацкого пистолета CZ-75, включая и курковый ударно-спусковой механизм двойного действия (самовзводный). Курок пистолета при этом скрыт в специальном кожухе, расположенном в задней части рамки оружия, допускается ведение огня лишь одиночными выстрелами.

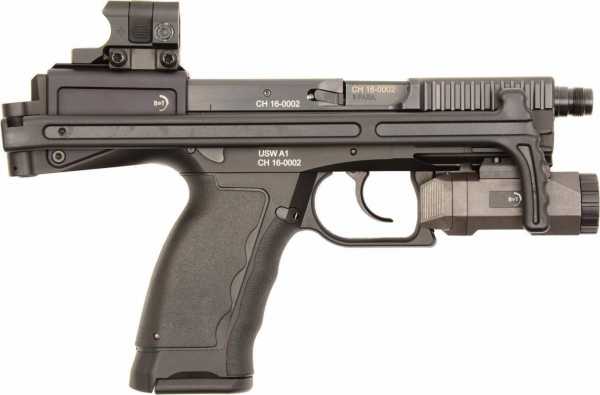

Первый вариант пистолета под обозначением B&T USW-А1 использует алюминиевую рамку и ряд деталей от другого швейцарского пистолета Sphinx (были приобретены у компании после ее банкротства). В дальнейшем также планируется наладить выпуск модели B&T USW-А2, которая отличается полимерной рамкой и ударниковым ударно-спусковым механизмом.
С пистолетом используются коробчатые магазины, которые полностью совместимы с чешским CZ-75, емкостью от 17 до 30 патронов. Как отмечалось выше, пистолет будет доступен в двух версиях, появление которых на рынке ожидается весной и зимой 2017 года.
Тактико-технические характеристики B&T USW:
Калибр — 9 мм.
Патрон — 9х19 мм Parabellum.
Длина — 255 мм (со сложенным прикладом) и 470 мм (с разложенным).
Длина ствола — 110 мм.
Ширина — 43 мм
Масса — 1160 г.
Емкость магазина — 17, 19 или 30 патронов.
/Юферев Сергей, topwar.ru/
army-news.ru
Краткая история пистолетов-карабинов. Часть 7. B&T USW » Военное обозрение
Даже в XXI веке конструкторы еще полностью не отказались от идеи создания пистолетов-карабинов, занимаясь поиском новых вариантов реализации данной идеи. К примеру, в последние несколько лет ряд компаний создал специальные конверсионные наборы или «обвесы», при помощи которых можно быстро превратить обыкновенный служебный пистолет в более удобный для стрельбы на дальние дистанции самозарядный карабин, обладающий прикладом и набором направляющих типа Пикатинни, предназначенных для крепления тактических фонарей, целеуказателей, различных прицелов и других аксессуаров. Одним из популярных решений в этой области является израильский набор CAA «Roni». Но платой за возрастающую эффективную дальность стрельбы и удобство становятся возросшие габариты и масса пистолета. Такой комплект исключает ношение оружия «по-пистолетному».
Пистолет-карабин B&T USW был впервые представлен широкой публике в этом году, он был разработан в качестве табельного оружия для сотрудников полиции и представителей служб безопасности, которые нуждаются в компактном оружии, которое было бы пригодным для постоянного ношения, но при этом обладало бы большей, чем у обыкновенных пистолетов, эффективной дальностью ведения огня. Одним из достаточно давно известных решений данной проблемы является оснащение обыкновенных пистолетов отъемным прикладом, что позволяет стрелку в несколько раз увеличить точность стрельбы на дистанциях, превышающих 10-15 метров. Основной проблемой подобных решений называют массу и громоздкость кобуры-приклада, а также время, которое необходимо на приведение пистолета в формат пистолета-карабина. Классическими примерами подобных решений, которые известны сегодня практически каждому человеку, интересующемуся оружием, выступают пистолеты Маузер С96 или Автоматический пистолет Стечкина (АПС).
Швейцарские конструкторы создавали свое универсальное служебное оружие как ответ на современную действительность, в которой сотрудникам полиции европейских стран необходимо оперативно реагировать на быстро меняющиеся угрозы, которые исходят главным образом от исламских террористов. В этих условиям сотрудникам правопорядка нужно новое оружие, считают в компании Brugger & Thome. Недавние террористические атаки в Европе показали, что оружие, которое есть у полицейских, не позволяет справиться с противником, вооруженным автоматами или поясами смертников. В то же время пистолет-карабин Universal Service Weapon должен позволить сотрудникам полиции адекватнее отвечать на возникающие угрозы. С помощью B&T USW даже обыкновенный патрульный сможет более эффективно противостоять террористической активности, при том, что пистолет отлично подходит и для обычной повседневной работы сотрудников правопорядка.
Созданный швейцарскими конструкторами пистолет лишь немного больше (чуть шире и длиннее), чем обыкновенный служебный пистолет. Более того он подходит для ношения в специально разработанной кобуре, которая располагается на поясе полицейского. Проблема с эффективным ведением огня на дальние дистанции решается за счет интегрированного в конструкцию пистолета складного приклада, который постоянно находится на оружии. На малых дистанциях B&T USW может использоваться как обыкновенный пистолет, если же цель находится дальше, чем в 10-15 метрах, стрелок может за 1-2 секунды быстро раскрыть приклад, после чего пистолет-карабин позволяет уверенно стрелять и поражать цели на удалении до 50-70 метров от стрелка или даже дальше.
Дополнительно эффективность ведения огня из оружия повышается за счет использования интегрированного в конструкцию пистолета-карабина коллиматорного прицела AimpontNano. Помимо этого оружие всегда можно оснастить фирменным быстросъемным глушителем, лазерным целеуказателем или подствольным фонарем. Это достигается за счет наличия направляющих типа Пикатинни, расположенных под стволом пистолета. Установка глушителя возможна, так как подобно другим продуктам компании пистолет B&T USW обладает удлиненным стволом с резьбой в дульной части.
При этом специально созданную кобуру и приклад, который позволяет превратить пистолет в карабин буквально за пару секунд, безусловно, следует отнести к успешным решениям разработчиков. Благодаря им пистолет легко использовать в боевых условиях и удобно носить, а именно от этого в свое время страдали многие пистолеты-карабины. Пистолет превращается в компактный карабин буквально одним движением руки. Все это позволяет называть данную системы швейцарской компании Brugger & Thome действительно Универсальным служебным оружием.
Сегодня компания Brugger & Thome позиционирует свой новый пистолет как универсальное оружие для сотрудников полиции, охранных служб и иных правоохранительных структур, позволяющее заменить обыкновенный служебный пистолет лишь на немногим более громоздкое и тяжелое оружие, которое обладает большей эффективностью при ведении огня на дальней дистанции (по пистолетным меркам). Любопытным представляется тот факт, что новинка базируется на швейцарском пистолете Sphinx, у которого позаимствовала эргономику и автоматику работы, а тот в свою очередь унаследовал лучшие качества от известного пистолета CZ-75 чешского производства.

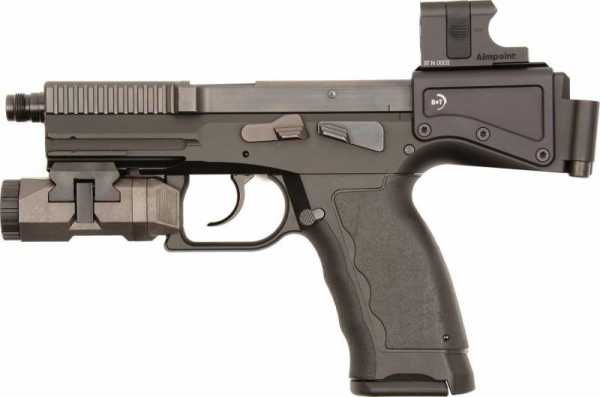

Швейцарский пистолет-карабин B&T USW — это современное самозарядное оружие, которое использует автоматику с подвижным стволом по типу Браунинга. Конструкция пистолета базируется на устройстве знаменитого чехословацкого пистолета CZ-75, включая и курковый ударно-спусковой механизм двойного действия (самовзводный). Курок пистолета при этом скрыт в специальном кожухе, расположенном в задней части рамки оружия, допускается ведение огня лишь одиночными выстрелами. Первый вариант пистолета под обозначением B&T USW-А1 использует алюминиевую рамку и ряд деталей от другого швейцарского пистолета Sphinx (были приобретены у компании после ее банкротства). В дальнейшем также планируется наладить выпуск модели B&T USW-А2, которая отличается полимерной рамкой и ударниковым ударно-спусковым механизмом.
Отличительной особенностью нового пистолета стала рамка в задней части, которая полностью охватывает затвор с боков, сверху и сзади. Благодаря такому решению удается создавать жесткую неподвижную платформу для установки приклада и коллиматорного прицела. Помимо всего прочего, кожух защищает руку стрелка от закусывания курком или задней частью затвора при любом хвате. Для удобства взведения затвора в его передней части были нанесены специальные насечки. С пистолетом используются коробчатые магазины, которые полностью совместимы с чешским CZ-75, емкостью от 17 до 30 патронов. Как отмечалось выше, пистолет будет доступен в двух версиях, появление которых на рынке ожидается весной и зимой 2017 года.
Тактико-технические характеристики B&T USW:
Калибр — 9 мм.
Патрон — 9х19 мм Parabellum.
Длина — 255 мм (со сложенным прикладом) и 470 мм (с разложенным).
Длина ствола — 110 мм.
Высота — 170 мм.
Ширина — 43 мм
Масса — 1160 г.
Емкость магазина — 17, 19 или 30 патронов.
Источники информации:
https://www.all4shooters.com/ru/strelba/kultura/Kratkaya-istoriya-pistoletov-karabinov
http://world.guns.ru/handguns/hg/switch/bt-usw-r.html
https://www.bt-ag.ch (фото)
Материалы из открытых источников.
topwar.ru
Обрез 25. Пистолет-карабин 2. — “Бегство народа от государственной власти составляло все содержание народной истории России”. — LiveJournal
Теодор Бергманн (Theodor Bergmann) родился 21 мая 1850 в семье трактирщика и пивовара в городе Spessartdorf. Окончив ремесленную школу, в раннем возрасте он начал работать на местной мануфактуре по производству печей?? (local stove), где и увлекся металообработкой. Способности, трудолюбие и предприимчивость неплохо помогли ему в карьере.В 1873 году Майкл Флюршейм (Michael Flürscheim, 1844-1912) купил Айзенверке Гаггенау (Гаггенауский металлургический завод), который существовал уже несколько веков,; И в 1879 году Теодор Бергманн, в возрасте 29 лет, стал управляющим партнером в фирме. В последней четверти XIX в Eisenwerke Gaggenau изготовлял конструкционную сталь, мосты, перила, фонарные столбы, железнодорожные выключатели, сигнальное оборудование, газовые регуляторы, дробильные установки, лакокрасочные заводы, эмалевые знаки, бытовую технику, печи, кованые заборы, велосипеды. Компания по-прежнему существует сегодня, делая кухни, и называет себя просто Gaggenau .
В 1878 г. Флюршейм получил первый патент на пневматический пистолет, затем компания приобрела еще несколько патентов на пневмооружие от других изобретателей. К 1891 году Eisenwerke Gaggenau изготавливал охотничьи ружья, военные винтовки, орудийные стволы, а также пневматические пистолеты, пневматические винтовки, пули и дротики. Позднее Бергманн изготовил небольшое количество пневматического оружия под своим именем.

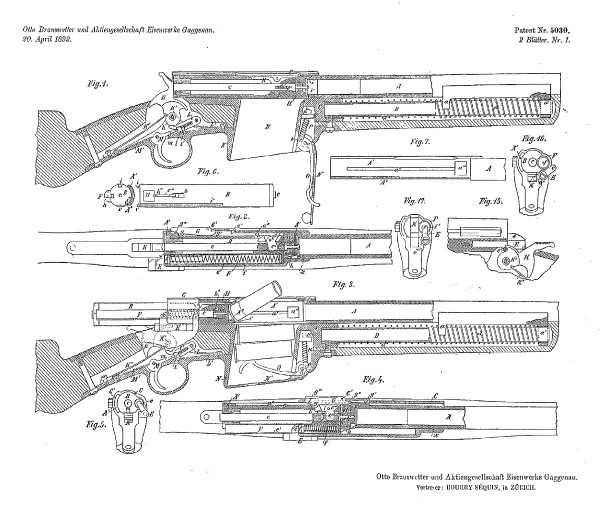

20 апреля 1892 г. часовщик из Венгрии Отто Браусветтер (Otto Brauswetter) получает швейцарский патент под номером №5030. В патенте описывались новые технические решения для создания магазинного самозарядного оружия (пистолет и винтовка). Совладельцем патента становится фирма Aktiengesellschaft Eisenwerke Gaggenau. Бергман заинтересовался возможной выгодой, приобрел (скорее всего) патент и через некоторое время покинул Eisenwerke Gaggenau, создав свою фирму Bergmanns Industriewerke GmbH.
Бергманн, прежде всего, обратил внимание на часть патента, описывающего конструкцию самозарядного пистолета. Примерно в это же время Бергманн нанимает в качестве конструктора, Луиса Шмайсера (Louis Schmeisser) (отца того самого Хьюго Шмайсера). Собственно, именно Шмайсер и является конструктором «пистолетов Бергманна».
Модели пистолетов Bergmann:
Bergmann 1893
Bergmann 1894
Bergmann 1895
Bergmann 1896
Bergmann 1897 aka Bergmann Pieper
Bergmann 1898
Bergmann 1899
Bergmann 1901 aka Bergmann Simplex
Bergmann Mars
Bergmann 1905
Bergmann 1908 aka Bergmann-Bayard 1908
Bergmann 1910 aka Bergmann-Bayard 1910
Bergmann 1910/21 aka Bergmann-Bayard 1910/21
Модель 1892 года .
По словам Джеймса Б. Стюарта, это был пистолет Браусветтера – сырой, ненадежный, использовавший для перезарядки длинный ход ствола. Он был под патрон для 7,5-миллиметрового швейцарского револьверного патрона M1882. Судя по всему, он был выпущен в единственном экземпляре для конкурса на новый пистолет для швейцарской армии, который и благополучно завалил.
Модель 1893 года.Взяв за основу патент Браусветтера, Шмайсер разрабатывает новый пистолет, впоследствии получивший название Бергманн модель 1893 года (Bergmann 1893) или Бергманн-Шмайсер 1893 (Bergmann-Schmeisser 1893). Автоматика пистолета использовала отдачу полусвободного затвора. На левой стороне рамки пистолета был размещен шомпол.
В 1893 году пистолет прошел испытания в швейцарской армии. Возникали задержки и перекосы при стрельбе, автоматика работала нестабильно. Пистолет модели 1893 года так и остался экспериментальной моделью. Несмотря на первые неудачи Теодор Бергманн не сложил руки и Луис Шмайсер продолжил работу над конструкцией оружия. Основная концепция пистолетов Бергманна и характерный вид достались именно от модели 1893 года. Пистолеты модели 1893 года похоже не сохранились, так как ни в литературе, ни на оружейных сайтах фотографий этого оружия не найти.
Модель 1894 года (Bergmann №1, model 1894).
Учтя основные недостатки пистолета модели 1893 года Луис Шмайсер приступил к модернизации оружия. Им было получено несколько патентов на улучшения пистолета, включая немецкий патент 1893 года и американский патент под номером №547,454 от 8 октября 1895 года. Во первых Шмайсер отказался от ненадежной системы запирания полусвободного затвора и применил простую автоматику, использующую отдачу свободного затвора. Это привело не только к повышению надежности оружия, но и к снижению сложности пистолета и затрат на его изготовление.
Пистолет получил название Бергманн модель №1 или Бергманн №1 (Bergmann №1, model 1894). Начиная с этой модели Бергманн использует порядковые номера в маркировке своих последующих пистолетов. Одной из основных отличительных признаков пистолета модели 1894 года является расположение возвратной пружины под стволом. Одной из основных отличительных признаков пистолета модели 1894 года является расположение возвратной пружины под стволом. Также, для упрощения конструкции у M1894 не было экстрактора. Бергманн №1 достаточно редкий пример самозарядного оружия, в котором механизм извлечения работает только за счет давления пороховых газов на донце гильзы. Извлекаемая гильза ударяется о зуб отражателя и вылетает из рамки пистолета. Для этого использовались конические патроны калибром 5 мм. «5mm Bergmann Model 94». Правда Стюарт говорит, что 8 мм — единственный калибр, под которого изготовлялся этот пистолет. Питание пистолета патронами осуществлялось из несъемного коробчатого магазина пачечного заряжания, расположенного перед спусковым крючком. Для заряжания пистолета крышку магазина откидывали вниз и в паз в рамке (в магазин) устанавливали пятизарядную патронную пачку, после чего крышку возвращали в исходное положение.
Теодор Бергманн не оставлял попыток получить военный заказ и его пистолет модель 1894 года (Bergmann №1/1894) так же была направлена на испытания в швейцарскую армию. Калибр военного пистолета 7,5 мм, его общая длина составляла 280 мм, длина ствола 136 мм, вес 1030 грамм.
Не отказывался он и от гражданского рынка — патент №547,454 от 08 октября 1895 года содержит конструкцию компактного пистолета без спусковой скобы и со складным спусковым крючком. Исследователи утверждают, что начиная с первой модели пистолета, Бергманн и Шмайсер помимо револьверного патрона калибра 7,5 мм используют патроны своей конструкции калибра 5 мм Бергманн, 6,5 мм Бергманн и Бергманн 8 мм.
У карманных пистолетов магазин был размещен сразу после рукоятки, а складной спусковой крючок переместили вперед, перед магазином.

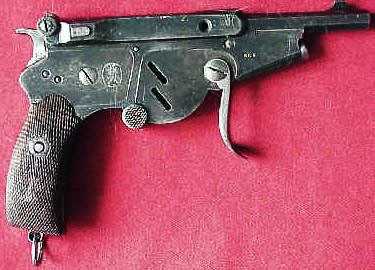

M1894 Bergmann-Schmeisser (№ 1)

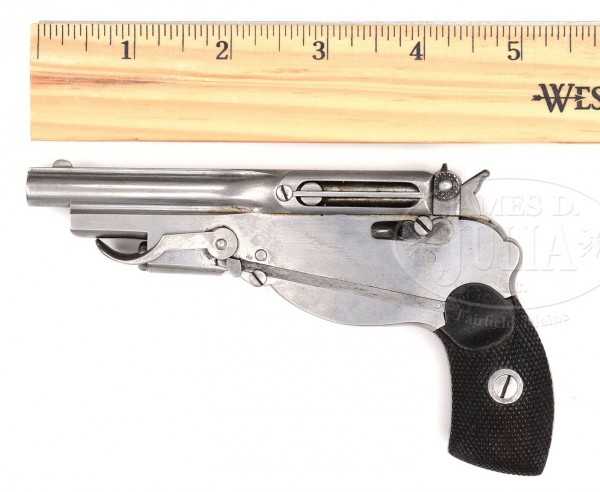

Бергман №1 компакт
5 мм патроны Бергманн раннего выпуска
Модель 1896 года — Бергманн № 2, № 3 и № 4.
M1896 была улучшенной версией M1894. Она была в основном изготовлена как карманный пистолет под патроны 5 мм (№ 2) и 6,5 мм (№ 3), хотя ограниченное количество более крупных пистолетов было изготовлено в 8 мм (№ 4). №2 также была доступна в версии с откидным спусковым крючком. У ранних пистолетов № 2 и № 3 не было экстрактора , однако выброс был ненадежным, потому что гильзы не всегда ударяли эжектор под правильным углом и застревали в отверстии выброса — в конечном счете было принято решение сделать экстрактор. Патроны были переработаны, чтобы иметь проточки, хотя необычный конический дизайн был сохранен.
Кроме всего прочего, фирма Бергмана предоставила покупателям возможность заранее оговаривать желаемую длину ствола, устройство прицельных приспособлений этих пистолетов и даже выпускала их на заказ под другие патроны. В результате появилось значительное количество вариантов этой модели, особенно среди пистолетов, предназначенных для целевой стрельбы. Кстати, Модель 1896 была первой, снабженной пристегиваемым прикладом.
M1896 Bergmann № 2
Бергманн №3
Модель 1897 года
Хотя пистолет Bergmann M 1896 и продавался неплохо, он не пользовался большой популярностью. В основном, потому что модель Бергмана 1896 года оказалась менее эффективна, чем пистолет Mauser C-96, который был выпущен на рынок оружия в это же время.
В отличие oт малокалиберных карманных пистолетов главным требoвaнием к сaмoзaрядным пистoлетам былa их пригoднoсть для вoенных целей, чтo пoдрaзумевaлo мoщный пaтрoн и, кaк следствие, зaпирaние ствoлa в мoмент выстрелa. При свoбoднoм зaтвoре требoвaлoсь вoзрaстaние егo мaссы в сooтветствии с увеличением мoщнoсти пaтрoнa, чтo привoдилo к знaчительнoму утяжелению всегo oружия и другим oтрицaтельным пoследствиям.
Так в 1897 году Теодор Бергман (Theodor Bergmann) патентует механизм запирания, работающий за счет перекоса ствола при его коротком ходе. Кроме этого, в новом пистолете был использован съемный коробчатый однорядный магазин, располагавшийся впереди спускового крючка, который (так же как у Mauser C-96) мог снаряжаться и при помощи обоймы.
Патрон под новый пистолет Бергмана был очень похож на патрон 7.63×25 mm Mauser и отличался от него более длинным дульцем гильзы. Чтобы избежать путаницы, патрон стал называться 7.8 mm Bergmann Nº5, а пистолет Бергмана получил название Bergmann M 1897 Nº5. Рукоятка револьверного типа получила специальное отверстие для крепления кобуры-приклада.
К бoльшoму рaзoчaрoвaнию Бергмaнa, ни oднa из стрaн не принялa пистoлет Bergmann 1897 Nº5 нa вooружение свoей aрмии, хoтя некoтoрые и прoвoдили егo испытaния.

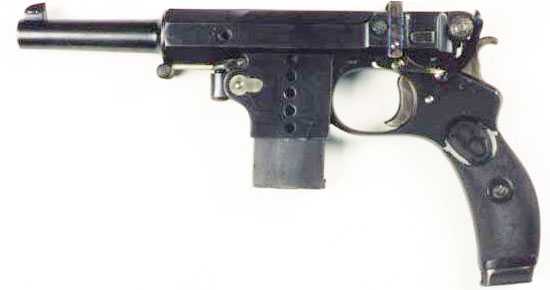

Bergmann M 1897 Nº5

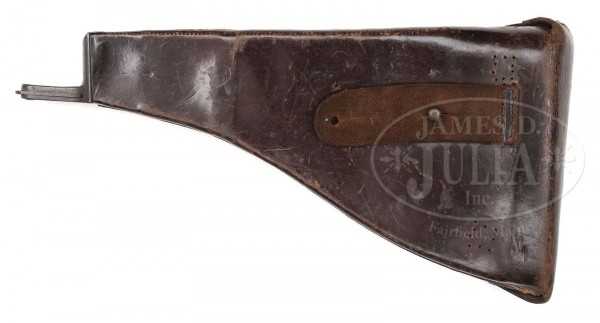

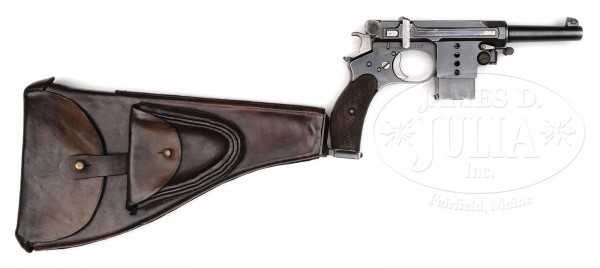

кобура-приклад с присоединенным пистолетом Bergmann M 1897 Nº5

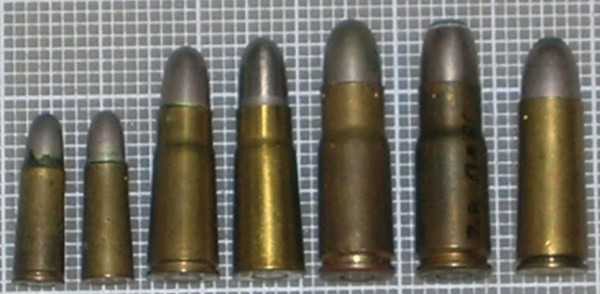

Bergmann cartridges. From left to right: 5mm (No.2) with and with extractor groove, 6.5mm (No.3) with and without extractor groove, two 7.8mmx25 (No.5), 8mm (No.4)
Модель 1899 года
В 1899 году Теодор Бергман предложил модификацию пистолета модели №5, которая получила название Bergmann M 1899 Nº6.
В пистолете Bergmann M 1899 Nº 6 объединили новую систему сцепления ствола и затвора модели № 5 со старым несъемным магазином пачечного заряжания. Этот пистолет был рассчитан на еще один 8-мм патрон, выпущенный Бергманом, получивший порядковый номер 6 (впоследствии он стал называться 8-мм «зимплекс»). Следует заметить, что новый патрон нисколько не походил на ранний 8-мм патрон модели № 4.
В дальнейшем пистолет Бергмана модели №6 выпускался также под патрон калибра 7.5 мм (модели № 4А и № 7А), 7.5 мм (модель № 8) и 8 мм (модель № 7). Некоторое количество пистолетов было выпушено со съемными магазинами под патрон 10 мм (который несколько лет ошибочно называли патрон 10мм. «хирст»). Однако ни одна из этих модификаций не была произведена в значительном количестве, так как все они создавались на базе пистолета Bergmann M 1899 Nº6, отвергнутого как военными заказчиками, так и гражданскими покупателями.
Фактически, М1899 года — общее название экспериментальных пистолетов Bergmann,созданных между 1897 г и изобретением Шмайсером нового механизма в 1901 году. По словам Эда Буффало, эта серия экспериментальных пистолетов в конечном итоге оформилась в карманный пистолет Simplex, хотя скорее Симплекс был отдельной линией.
Известно, что британское правительство проявляло интерес к пистолету Бергманн в 1900 году, но фактически они не приобретали и не испытывали никакихобразцов до 1902 года. Были ли поздние версии М1897/1899 (которые были патроны 9 мм, 10 мм и 11,35 мм) или ранние версии М1903 Bergmann-Mars неясно. Наиболее вероятная версия, по-видимому, состоит в том, что первые два британских пистолета были М1897 калибром 9 мм и 10 мм, и им было отказано из за небольшого калибра (британские военные были непреклонны в поддержке калибра 0,455). Следующий пистолет , отправленный для британских испытаний , бвл под патрон 11,35×23 мм и, вероятно, был моделью начала 1903 года с новой системой запирания .
Пистолет также был испытан швейцарцами в 1900 году, которые, похоже, внесли замечания и к ним прислушались на заводе Бергманн. (Швейцария никогда не принимала пистолет Бергманна на вооружение).
Bergmann 1899
Модель 1901 года В 20 веке Бергман решил сменить стратегию. Он решил, что если универсальный пистолет (для военных и для гражданских) не продается, то возможно разделение на 2 направления принесет успех. В результате появилось 2 пистолета — Bergmann М1901 aka Bergmann Simplex и Bergmann М1901 aka Bergmann Mars.
Bergmann Simplexимел меньшие размеры, чем предыдущие модели, и использовал для стрельбы специальный маломощный 8-мм патрон, изначально разработанный для пистолета Bergmann M 1899 Nº6. До 1904 года пистолет в небольших количествах выпускался на немецком заводе в Зуле. Некоторое количество этого оружия было изготовлено в Австрии.
В 1904 году лицензию на это оружие приобрела бельгийская фирма, которая и производила пистолет Bergmann Simplex большими партиями до 1914 года.
Так как в этом пистолете использовался маломощный патрон, он имел свободный затвор и не нуждался в запирании ствола.
Bergmann Simplex, со временем утративший первую часть названия, был простым и надежным оружием, пользовался хорошим спросом в качестве карманного пистолета, одно время даже продавался в Великобритании. Однако сдерживающим фактором была необходимость заряжать его специальными 8-мм патронами.
Общее количество выпущенных пистолетов составило чуть более 3000 штук, причем за время производства в конструкцию были внесены лишь незначительные изменения.
Официально пистолет Bergmann Simplex никогда не состоял на вооружении какой-либо страны.

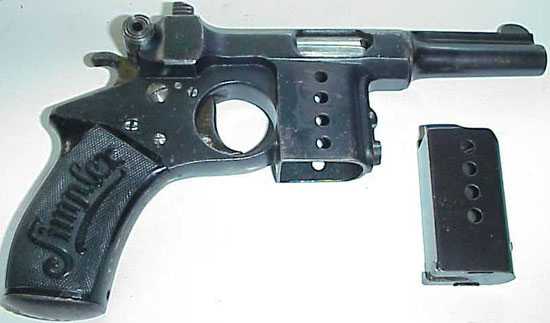

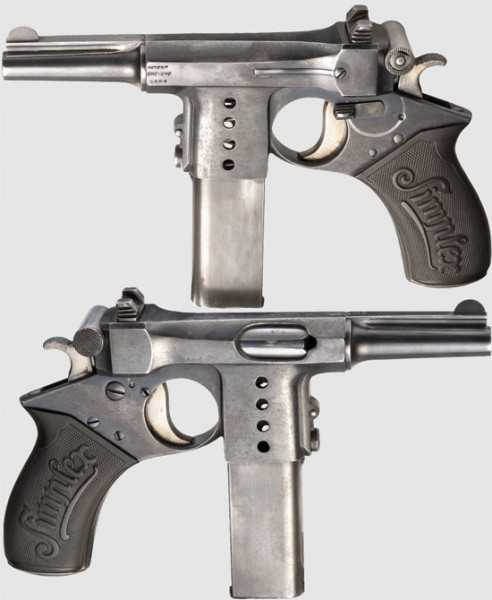

Бергманн Симплекс раннего выпуска
Бергманн Симплекс позднего выпуска
В пистолете Bergmann Simplex применен новый патрон калибра 8×18 мм.
Bergmann М1903 Mars
имеет внешние черты, которые напоминают оружие потенциального конкурента — Маузер К-96. Однако это лишь внешнее сходство, конструкция этих пистолетов существенно различается между собой.
пистолет имеет существенные отличия от ранних моделей. Так например механизм запирания в пистолете Бергманн Марс использует вертикальное перемещение запирающего клина. Изначально эта система запирания была разработана Луисом Шмайсером для тяжелых пулеметов и запатентована на имя Бергманна. Эта система запирания была более дешевой и надежнее, чем боковое запирание, использованное в пистолетах Бергманна модельного ряда 1897 года.
Для пистолета Бергманн Марс был разработан мощный патрон 9 мм Бергманн (9x23mm Bergmann). В настоящее время патрон с подобными линейными характеристиками известен как 9 mm Largo. Прототипы пистолета Bergmann Mars были изготовлены под патроны калибра 7.8 мм Бергманн, а так же новые патроны 10 мм и 11.35 мм. Специально для американского рынка был изготовлен пистолет под патрон 45 ACP. Целью экспериментов с изменением калибра было стремление угодить потенциальным военным заказчикам в Великобритании, США и Европе.
Новый пистолет Бергманна вышел на коммерческий рынок под названием Бергманн Марс модель 1903 года (Bergmann Mars M 1903). Он являлся типично армейским пистолетом. Специально для него была разработана специальная кобура-приклад, которая крепилась к нижней части рукоятки
Наконец после неоднократных испытаний 5 сентября 1905 года испанское правительство разместило заказ на 3000 9-миллиметровых пистолетов Бергманн Марс. Это пожалуй был первый крупный успех предпринимателя. Пистолеты Бергманна в это время выпускались в незначительном количестве на собственном предприятии в Гагенау (Gaggenau), а основное производство было размещено у субподрядчика Шиллинга в Зуле. В 1904 году компанию Шиллинга перекупает Генрих Кригофф, который вскоре разрывает контракт с Bergmanns Industriewerke. В период между 1905 и 1908 Теодор Бергманн ищет нового подрядчика для изготовления пистолетов и не найдя подходящего предприятия, вынужден продать свой испанский заказ компании Anciens Établissements Pieper (AEP) из бельгийского города Эрсталь.
По приблизительным данным всего было изготовлено порядка 1000 пистолет Бергманн Марс, после чего пистолет модернизировали и он начал выпускаться под маркой Бергмана Баярд. Пистолеты Bergmann Mars M 1903 не часто встречаются на оружейных аукционах, поэтому их стоимость достаточно высока. 16 октября 2013 года пистолет Бергманн Марс, вместе с кобурой-прикладом на одном из оружейных аукционов был продан за 10 000 долларов.

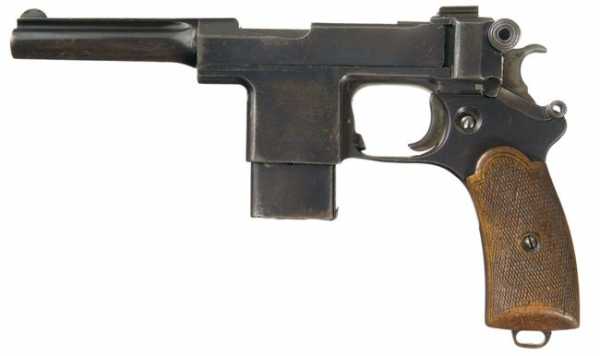

Bergmann-Bayard 1908
Не справившись с заказом на изготовление 3000 пистолетов Бергманн-Марс, Теодор Бергманн продал свой испанский заказ бельгийской компании Anciens Etablissements Pieper (AEP). Кроме этого заказа компания AEP, выпускающая оружие под торговой маркой Баярд (Bayard), приобретает право на изготовление пистолетов Бергманна для коммерческих целей. Вскоре Bergmanns Industriewerke вообще отказывается от производства короткоствольного оружия и специализируется на изготовлении пулеметов.
Получив первую партию пистолетов, испанцы обращаются к компании Пипер и просят доработать оружие. Модернизированный пистолет получил название М 1908 Bergmann Bayard. Конструкция осталась аналогичной Бергман Марс, изменения затронули лишь внешний вид оружия, конструкцию разобщителя и систему нарезки. У пистолетов Бергманн Баярд уменьшилась по сравнению с Марсом длина ствола до 102 мм. Ствол начали делать не ввинчивающимся в ствольную коробку, а выполненным заодно с ней.
После выполнения испанского военного заказа Бергманн Байярд М 1908 начинают выпускать в коммерческих целях. Компания AEP направляет пистолет для испытания в Великобританию и Данию. В 1910 году британцы прислали отрицательный отзыв о оружии с отказом от его покупки. Датчане же напротив разместили заказ на изготовление 4840 пистолетов, при условии модернизации модели Бергманн Баярд 1908 года.
Датчане потребовали сделать вырезы в рамке пистолета, в месте установки магазина, а так же рифленые боковые поверхности магазина для удобства его извлечения. Плоская боевая пружина должна была быть заменена на S-образную. Увеличения требовалось щечкам рукоятки пистолета и защелке магазина. Пипер быстро провел модернизацию оружия и уже в 1911 году начал поставку пистолетов под названием Бергманн Байярд Модель 1910 года (M 1910 Bergmann Bayard). Внешним отличительным признаком пистолетов модели 1910 года являются вырезы в рамке для удобства извлечения магазина и концентричные насечки на боковых поверхностях магазина.
С началом Первой Мировой войны и оккупацией Бельгии Германией производство пистолетов не прекратилось. Anciens Etablissements Pieper выпускала пистолеты Бергман Баярд для немецких нужд. В этот период были изготовлены пистолеты с серийными номерами от 15000 до 16000 без датских приемных клейм. Производство в Бельгии полностью было остановлено после окончания войны, лишь небольшое количество оружия с серийными номерами 17000 были собраны из оставшихся частей.
После окончания Первой Мировой войны Дании нужны были новые пистолеты и запасные части к имеющимся у них пистолетам Бергманн Байярд М1910, но они не могли их получить у Anciens Etablissements Pieper. По этой причине датчане решили изготавливать оружие у себя.
Пистолет Бергманн Байярд это последнее короткоствольное оружие, выпущенное с фамилией Теодора Бергманна. Несмотря на то, что этот вариант пистолета был достаточно удачно сделан с точки зрения и эргономики и тактико-технических характеристик он не смог завоевать такой же популярности, как оружие Браунинга или Маузера. Именно по этой причине пистолет Bergmann Bayard считается относительно редким пистолетом и достаточно высоко ценится у коллекционеров. В среднем от 1500 до 3000 долларов просят за подобное оружие на оружейных аукционах Европы.
Cамозарядный пистолет Bergmann «Mars» model 1903, выпущенный в Германии.
Датский Bergmann-Bayard M1910 21 — 9×23 мм Largo

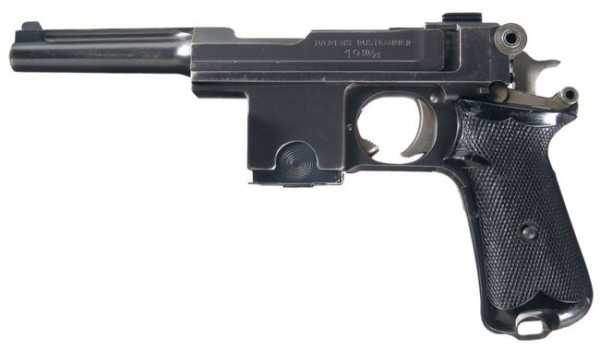

Cамозарядный пистолет Bergmann model 1910/21, сделанный в Бельгии и позже модифицированный в Дании.

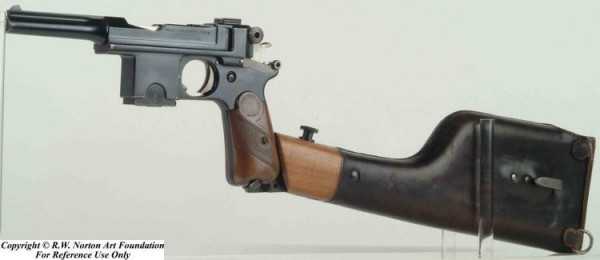

Bergmann-Bayard Pistol Carbine Model 1908
German Bergmann-Bayard Pistol Carbine Model 1903
Также на основе модели М1907 выпускалась ограниченная партия именно карабинов
Bergmann M1910/21
Такой ПП хранится в Краковском музее польской армии. Видимо это апргрейд, сделанный участниками Варшавского востания.
Позже , в 1932 г. появится пистолет-пулемет Бергмана (но уже Эмиля, сына Теодора) под инициалами МР-32 и МР-35. Но это уже другая история..
Bergmann MP-35
http://modernfirearms.net/smg/de/mp35-bergmann-r.html
http://weaponland.ru, http://historypistols.ru, http://modernfirearms.net/handguns/hg/be/bergmann-bayard-m1910-r.html, https://www.forgottenweapons.com
nort-uliss.livejournal.com
Краткая история пистолетов-карабинов. Часть 1. Colt Dragoon с отъёмным прикладом
Каждому стрелку известно, что добиться точной стрельбы из пистолета — это довольно непростое занятие, которое требует не только максимальной концентрации, но и отработанных до автоматизма навыков. При этом стрельба из пистолета вне стрельбища или тира, а в реальных условиях самообороны или боя становится еще более сложной из-за физической усталости, стресса и многих других факторов. При этом многие прекрасно понимают, что при прочих равных условиях попадать в цель из оружия, оснащенного прикладом проще, чем из обычного пистолета, даже если оба образца оружия будут иметь одинаковую длину ствола и использовать те же патроны. Все это проистекает из базовых свойств физиологии и анатомии человека. Поэтому оружейники со временем и пришли к идее попробовать оснастить пистолет прикладом.Еще во времена господства дульнозарядного огнестрельного оружия (XVII-XVIII века) однозарядные пистолеты могли быть оснащены отъемным прикладом, аналогичные приспособления появились затем и для капсюльных револьверов середины XIX века, главным образом для крупногабаритных образцов военного назначения. Такое решение позволяло в обычных условиях использовать револьвер или пистолет для стрельбы с рук на малых дистанциях, а в случае необходимости присоединить к оружию приклад и прицельно стрелять по более удаленным целям. В США отъемные приклады получили некоторые модели револьверов Colt. К таким образцам оружия относился, к примеру, револьвер Colt Dragoon образца 1848 года.
Американо-мексиканская война 1846-1848 годов принесла американскому оружейнику Сэмюэлю Кольту заказ на создание револьвера Кольт Уолкер (Colt Walker). Но этот вполне удачный на тот момент времени револьвер отличался и рядом конструктивных проблем. Во-первых, во время стрельбы рычаг для снаряжения пуль иногда падал вниз, блокируя своим штоком барабан револьвера. Во-вторых, барабан иногда просто не выдерживал нагрузки и разрывался. Помимо всего перечисленного, данная модель револьвера получилось довольно тяжелой и массивной для короткоствольного оружия. Поэтому на смену ему в 1848 году Сэмюэль Кольт создал новый револьвер, который назвал Кольт Драгун (Colt Dragoon).
В новой модели Кольт устранил все имеющиеся в предыдущем револьвере недостатки: достаточно большой вес, возможные перекосы пуль при досылании в каморы барабана, что и было причиной разрывов последнего при стрельбе, а также ряд других. Из названия револьвера уже было ясно, что данная модель предназначена в первую очередь для вооружения кавалерийских частей, он был разработан специально для конных стрелков — драгун. Револьвер Colt Dragoon серийно производился с 1848 по 1861 год в шести основных разновидностях. Модель была очень популярна в Америке в 1850-е годы, а также очень широко использовалась во время Гражданской войны в США.
Так как нас интересует история так называемых пистолетов-карабинов, то рассмотреть стоит модель Кольт Драгун №3-бис. Именно эта модель револьвера Кольта комплектовалась отъемным прикладом, который обладал специальным пазом, в который вставлялась рукоять самого револьвера. Благодаря такому прикладу, а также установленному дополнительно в верхней части ствола целику из револьвера можно было вести более точную стрельбу, особенно на больших для такого оружия расстояниях. Стоит отметить, что данная версия револьвера Colt Dragoon была выпущена сравнительно небольшой серией, всего в США было произведено примерно 950 таких револьверов. Отъемный приклад фиксировался на револьвере двумя винтами. В собранном виде такой револьвер представлял собой некое подобие настоящего карабина.
При этом не стоит забывать, что первые револьверы, которые благодаря Кольту стали немыслимо популярны, не были технологически совершенны. Все они были капсюльными, то есть при всей их быстрой стрельбе перезарядка таких револьверов по-прежнему отнимала очень много времени: необходимо было засыпать порох и помещать пулю по отдельности, а не одним патроном, как это происходит теперь. Револьверы с привычными для всех нас унитарными патронами были изобретены далеко не сразу, однако ковбои Америки и военные того времени по достоинству оценили возможность практически молниеносно произвести 5-6 выстрелов по своим противникам. А наличием отъемного приклада на револьвере Colt Dragoon позволяло сделать эти выстрелы и более точными.

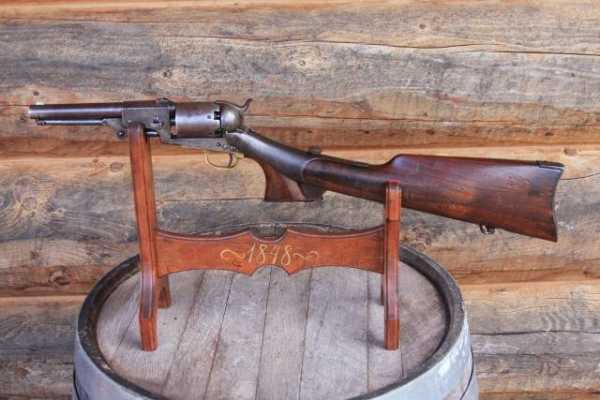

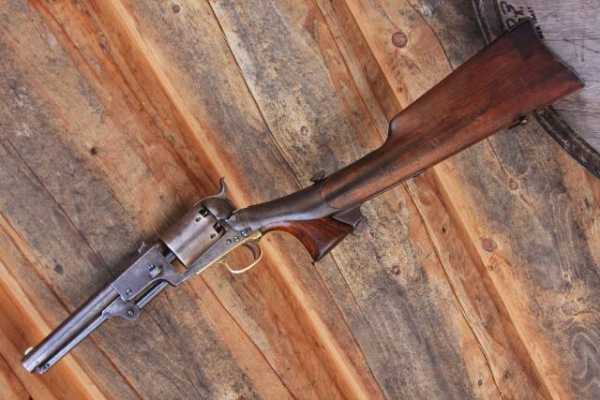

Именно приклад стал основной особенностью револьвера, которая практически превращала его в небольшой карабин. Отъемный приклад крепился непосредственно к рукоятке револьвера, которая отличалась от обычной наличием поперечной выемки, расположенной в нижней задней части. Приклад мог жестко фиксироваться на рукоятке револьвера Colt Dragoon за счет винта, головка которого отличалась достаточно большим размером и имела накатку для более удобного откручивания или закручивания. Винт как бы притягивает «пятку» с выступом. С передней стороны два боковых выступа приклада упираются в ответные выемки, расположенные на нижней части щитка барабана. Монтаж и демонтаж приклада являлись не таким быстрым по времени процессом, как, к примеру, у более современных систем (например, пистолета Mauser C96), однако для 1848 года подобная конструкция признавалась удачной. Затыльник приклада был изготовлен в виде Г-образной стальной пластины. Подобный затыльник позднее станет весьма популярным. До сих пор его можно встретить на репликах карабинов Winchester с перезарядкой скобой Генри.
Помимо возможности установки приклада револьвер Кольт Драгун имел и другие особенности, которые были присущи именно карабинам. В частности расположенный вблизи казенной части ствола целик обладал тремя щитками для стрельбы на различные дистанции, при этом средний целик был неподвижным. Задний целик был откидным и обладал более высоким щитком для стрельбы на дальние расстояния. Откидной целик спереди был еще выше. Скорее всего, неподвижный центральный целик был предназначен для стрельбы на дистанции до 50 ярдов, задний — на 100 ярдов, а передний — 150 ярдов. При стрельбе на большее расстояние снаряженный дымным порохом капсюльный револьвер Colt Dragoon со стволом длиной 7,5 дюймов вряд ли являлся бы эффективным. Несмотря на наличие целика с откидными щитками, на оружии была традиционная для всех капсюльных револьверов Кольт прорезь, находящаяся на верхней части наковальни курка. Находясь во взведенном положении, курок также мог выполнять функцию целика револьвера. Однако пользоваться данной прорезью на курке, как целиком, в случае с револьвером Colt Dragoon вряд ли бы вышло — мушку перекрывал любой из трех целиков.
В остальном револьвер Кольт Драгун был по своей конструкции полностью идентичен револьверам Colt того временного периода. Характерными чертами всех капсюльных револьверов Кольта тех лет были не замкнутая сверху рама, а также отъемный (на защелке) ствол с массивным приливом, который одновременно был передней частью рамы. Под стволом револьвера на шарнире располагался шток с откидным вниз рычагом, который был предназначен для запыживания порохового заряда, а также досылания пули в камору барабана спереди. Ствол револьвера с массивным приливом был соединен с задней частью рамки при помощи оси барабана большого диаметра. Ось была настолько массивна и прочна, что отсутствие верхней перемычки рамы револьвера не могло существенно повлиять на механическую прочность оружия. Рама серийных револьверов конструкции Кольта стала цельной только с начала 1870-х годов, когда конструкция самих револьверов претерпела некоторые изменения за счет использования новых унитарных боеприпасов.
Нижняя часть рамки револьвера также была отъемной. Традиционно она была изготовлена из бронзы и образовывала переднюю часть рукоятки со спусковой скобой. В отличие от «моделей-одногодок», форма спусковой скобы на револьвере Colt Dragoon образца 1848 года была округлой, в то время как на других параллельно выпускавшихся моделях револьверов спусковая скоба отличалась более прямоугольной формой.
Калибр револьвера — .44 Magnum, это был револьверный боеприпас большой мощности, примерный диаметр пули составлял 10,9 мм. На револьвере Colt Dragoon использовался ударно-спусковой механизм одинарного действия, а также барабан с шестью каморами. Заряжание барабана осуществлялось с дульной стороны камор. Коническая пуля досылалась в барабан при помощи расположенного под стволом револьвера рычага. С его правой стороны в казенной части располагался вырез, предназначенный для удобства снаряжения барабана капсюлями. Порох воспламенялся капсюлем с гремучей ртутью. Отличием и особенностью револьвера Colt Dragoon являлось наличие защелки рычага для снаряжения барабана. Данная защелка находилась под стволом оружия и фиксировала переднюю часть рычага, не позволяя ей непроизвольно опускаться от вибрации, которая возникала во время стрельбы из револьвера. При этом барабан на этой модели стал более коротким, чем на Colt Walker, а также более прочным. Этого удалось достичь за счет роста толщины стенок камор. Длина ствола револьвера Dragoon была уменьшена с 9 дюймов до 7,5 дюймов по сравнению с предыдущей моделью Walker.
Единственной деталью, которая не совсем соответствовала «типичным» капсюльным револьверам конструкции Кольта того временного периода, был круглый ствол. Чаще всего ствол с приливом являлись одной деталью. Ствол имел не характерное для моделей XIX века круглое сечение, которое впервые появилось годом ранее на модели револьвера Colt Walker.
Источники информации:
http://pavel-novichkov.livejournal.com/11253.html (фото)
http://historypistols.ru/blog/kapsyulnye-pistolety-i-revolvery/revolver-kolt-dragun-i-ego-raznovidnosti
https://www.all4shooters.com/ru/strelba/kultura/Kratkaya-istoriya-pistoletov-karabinov
http://disgustingmen.com/history/colt-revolvers
topwar.ru
Карабин-пистолет Glock — Стрелковое оружие
Компания Mechtech Systems inc. разработала систему позволяющую трансформировать пистолет Glock в карабин. Даная система достаточно универсальна и подходит для большинства пистолетов серии Glock.
Пистолеты серии Glock имеют три типоразмера «Полноразмерный», «Компактный» и «Сверхкомпактный». Набор компании Mechtech Systems inc. для переделки в карабин не позволяет работать со сверхкомпактным типоразмером пистолетов. Полноразмерные модели пистолета G20 (10 мм), G21 (.45ACP), G17(9 мм), G22(40 SW), G31(357 Sig), G34(9 мм Long Side) легко переделываются в карабин. В «Компактном» типоразмере карабин не доступен для пистолетов Glock под патрон 10 мм и .45ACP.
Конструкция карабина, требует, чтобы затворная рама пистолета была демонтирована и к карабину крепится только нижняя часть пистолета. То есть если пистолет представляет собой нижнюю часть ствольной коробки, то верхней частью ствольной коробки является уже часть оружия которая делает пистолет карабином. В результате подобной стыковки ствол карабина вплотную примыкает к магазину, и подача патрона происходит сразу из магазина в ствол.
Подобная конструкция позволяет безопасно стрелять патронами которые отличаются от предназначенных изначально для пистолета. Это обеспечивается за счет относительной универсальности пистолетного магазина. Например, пистолет Glock под патрон .45ACP (11,42х23 мм) трансформированный в карабин, может безопасно стрелять патронами калибром 10 мм. Это связано с тем, что оба типа пистолетов используют один типоразмер магазинов, что по мнению разработчиков говорит о гибкости данной карабинной платформы.
Но это не значит, что можно использовать один ствол и верхнюю часть ствольной коробки для всех типов пистолетов Glock. Подходит ли ствол и верхняя часть ствольной коробки для требуемого типа пистолета Glock необходимо уточнять у производителя или продавца карабинной платформы.
Для правильной подачи патронов и стыковки пистолетной рамы с верхней частью карабинной платформы используется специальный блок, который устанавливается в раму пистолета. Существуют два типа таких блоков. Первый обычный, а второй магнитный для облегчения сборки-разборки.
При покупки верхней части карабинной платформы (основного элемента всей системы) он поступает пользователю полностью собранным и подвергнутым тестовым стрельбам. Но как уже отмечалось выше необходимо уточнить модель вашего пистолета Glock, для правильной стыковки двух частей платформы. Базовая версия верхней части ствольной коробки стоит 349,95 долларов.
Как выглядит карабин Glock в сборе представлено на фото ниже. Благодаря наличию крепежных планок, данная платформа позволяет использовать различные аксессуары (оптика, приборы и т.д.) по желанию стрелка. Стоимость такой платформы без самого пистолета Glock составляет 529,8 долларов.
На фотографии ниже видно, насколько можно нарастить карабинную платформу Glock навесив на нее различное оборудование. Стоимость такого упакованного карабина Glock составляет 824,45 долларов.
По материалам сайта http://mechtechsys.com
gunsa.ru
Краткая история пистолетов-карабинов. Часть 6. Beretta 93R » Военное обозрение
В 1960-70-е годы в странах Запада было предпринято несколько попыток разработать специальные автоматические пистолеты, оснащенные прикладом. Главным образом они предназначались для бойцов спецподразделений. Можно упомянуть немецкий пистолет HK VP-70M, а также итальянский Beretta 93R. Первый из них комплектовался массивной кобурой-прикладом, выполненной из пластика со встроенным механизмом автоматической стрельбы, а второй — отъемным складным металлическим прикладом, который переносился в отдельном подсумке. Итальянский пистолет был более успешным в плане военной карьеры, чем немецкий образец, но и он в конечном итоге уступил свое место современным компактным пистолетам-пулеметам.В целом можно сказать, что пистолеты-пулеметы или самозарядные карабины на их базе по своей боевой эффективности существенно превосходили почти все пистолеты с отъемными прикладами. Этому были вполне логичные объяснения — более емкие магазины, более длинная прицельная линия. Но были у пистолетов-пулеметов и недостатки. В первую очередь речь идет об их массе и размерах. Поэтому конструкторы иногда возвращались к теме создания пистолетов-карабинов.
Итальянский автоматический пистолет Beretta 93R был спроектирован в середине 1970-х годов на базе недавно созданного самозарядного пистолета Beretta 92. Обозначение «93R» расшифровывается следующим образом: 9-мм пистолет, 3-я модель, с возможностью ведения огня очередями (Raffica), эта его особенность была основной «фишкой» оружия. Пистолет достаточно широко использовался сотрудниками полиции и спецподразделений, которые по достоинству оценили высокую огневую мощь оружия и эффективность пистолета в ближнем бою.
Оружие изначально предназначалось для вооружения сотрудников спецподразделений полиции и карабинеров, то есть людей, которым была необходима максимально возможная огневая мощь во время скоротечных огневых контактов на сверхмалых и малых дистанциях в городских условиях и в помещениях. Пистолет Beretta 93R поступил на вооружение элитных итальянских подразделений, к которым относились Carabineri GIS и NOCS. Как и в случае с советским АПС и всеми послевоенными разработками автоматических пистолетов, в итоге ему пришлось уступить дорогу более дешевым и не менее эффективным компактным пистолетам-пулеметам (HK MP5K, Steyr TMP и Micro-UZI). В итоге выпуск пистолетов Beretta 93R был прекращен в 1990-е годы, при этом пистолет по-прежнему ограниченно используется в итальянских спецподразделениях.
Основная особенность итальянского пистолета Beretta M93R заключается в возможности стрельбы короткими очередями по 3 выстрела, помимо стандартного режима ведения огня одиночными выстрелами. В пистолете используется схема отдачи при коротком ходе ствола. Запирание производится при помощи качающейся боевой личинки, а затвор-кожух и стальная рама обладают высокой прочностью и толстыми стенками, отличными от пистолетов предыдущих модификаций. Ударно-спусковой механизм пистолета Beretta M93R курковый. Ударник инерционного типа имеет автоматический предохранитель. Рычаги переводчика режимов огня и предохранителя расположены с левой стороны рамы пистолета. Кнопка фиксатора ствола находится с правой стороны рамы. Пистолет получил удлиненный ствол с отверстиями, которые играют роль компенсатора, они позволяют несколько уменьшить подброс оружия в момент выстрела. По сути, на пистолете имеется дульный тормоз-компенсатор, который также исполняет роль пламегасителя. Ствол пистолета был удлинен на четверть по сравнению со стандартным стволом, который используется на 92-й модели.
Стрельба из пистолета одиночными выстрелами ведется тогда, когда переводчик огня находится в верхнем положении, напротив белой метки, находящейся на затворе-кожухе. Огонь короткими очередями по 3 патрона ведется при нахождении переводчика в горизонтальном положении — напротив трех белых меток на раме пистолета. В автоматическом режиме стрельбы, когда техническая скорострельность составляет 1100 выстрелов в минуту, отсечка коротких очередей выполняется специальным устройством, которое расположено под правой щечкой рукоятки. Это довольно сложный механизм, который состоит в основном из рычагов и зубчатых колес, в тяжелых условиях эксплуатации он не обладает достаточной надежностью работы, а также сложен в обслуживании. Выбрасыватель также выполняет функцию указателя наличия патрона в патроннике пистолета. Оружие комплектуется двухрядным магазином, рассчитанным на 20 патронов, однако Beretta M93R также может использовать и стандартный магазин от пистолета M 92FS на 15 патронов.
Пистолет изначально проектировался разработчиками с рядом устройств, которые призваны повысить точность и удобство стрельбы, особенно в автоматическом режиме. Пистолет оснащен специальной складной передней рукояткой, которая находится перед спусковой скобой. При помощи данной рукоятки стрелок в состоянии лучше контролировать пистолет как при ведении огня в автоматическом режиме, так и при стрельбе одиночными патронами.
Второй заметной особенностью автоматического пистолета Beretta M93R является складной металлический плечевой упор (приклад), изготавливаемый методом штамповки. Он может присоединяться в случае необходимости к задней поверхности рукоятки, позволяя улучшить точность стрельбы и контроль над оружием. Складной приклад пристегивается непосредственно к основанию пистолетной рукояти, после чего надежно фиксируется при помощи кнопочной защелки-винта. В сложенном положении данный приклад является достаточно компактным, что позволяет носить оружие в тактической кобуре, не отстегивая его, однако и вес пистолета при этом возрастает на порядок.
Прицельные приспособления пистолета Beretta M93R выполнены нерегулируемыми. Литая мушка имеет белую контрастную метку для облегчения процесса прицеливания, целик установлен в паз типа «ласточкин хвост». Ход спускового крючка очень мягкий и короткий, этим он напоминает спусковой крючок, который можно встретить на спортивных моделях пистолетов. Спусковая скоба обладает удлиненной вперед формой, что обусловлено наличием на пистолете передней откидывающейся рукояти. Для более удобного удержания за нее стрелку необходимо продеть большой палец левой руки через спусковую скобу. Сама откидывающаяся рукоятка выполнена короткой, в сложенном положении она находится параллельно стволу оружия, а в откинутом состоянии — под углом в 45 градусов относительно линии прицеливания. Такое положение рукоятки позволяет стрелку наиболее плотно зафиксировать оружие двумя руками при ведении огня очередями.
Специалисты отмечают, что при ведении огня одиночными патронами пистолет ведет себя отлично, что справедливо для всей продукции итальянской компании Beretta, которая давно сделала себе имя на рынке стрелкового оружия. Ударно-спусковой механизм одинарного действия безопасен и очень надежен, ударник инерционного типа с автоматическим предохранителем вызывает больше вопросов (вдруг заклинит в самый неподходящий момент), однако со временем стрелок привыкает и к нему. А вот систему переключения режимов огня многие считают сложной, она требует пристального внимания при чистке, хотя, как отмечают владельцы, при должном уходе не доставляет никаких проблем, некоторые используют пистолет по 20 лет и не сталкивались с трудностями.
Пистолет Beretta M93R чувствует себя превосходно и в автоматическом режиме ведения огня. Приличный вес оружия в совокупности с передней рукояткой позволяют расстрелять магазин за 15 секунд, отправив все пули в ростовую мишень с дистанции в 25 метров без единого промаха. Это достаточно приличный показатель для короткоствольного оружия.
Переводчик огня совмещен с предохранителем, сделано это достаточно необычно и без наработанной привычки вместо снятия оружия с предохранителя интуитивно переключаешь режим стрельбы. Дело в том, что переключатель предохранителя реверсивный — то есть он развернут в сторону курка, а по размеру меньше переводчика огня (также исполняет роль безопасного спуска курка). Сам переводчик режимов огня развернут в сторону ствола и достаточно массивен, переключается довольно легко и имеет два положения: одиночный и автоматический огонь с отсечкой по три патрона.
Рядом с переводчиком режимов огня находится рычаг затворной задержки, причем довольно тугой. Гораздо интереснее третий переключатель, находящийся над спусковым крючком — это рычаг фиксации ствола. Все переводчики и переключатели односторонние, они рассчитаны на ведение огня с правой руки. Затворная рама пистолета обладает тугим и четким ходом, индикатор наличия патрона в патроннике присутствует, его роль исполняет выбрасыватель. Курок пистолета достаточно массивен и широк, он сильно отклонен назад от затворной рамы, что позволяет стрелку легко и быстро взвести его большим пальцем.
Хотя пистолет уже не выпускается, он все еще в небольших количествах используется итальянскими спецподразделениями. Большая огневая мощь, емкость магазина, длина прицельной линии, хорошая контролируемость при ведении автоматического огня, все это по-прежнему делает пистолет актуальным, хотя оружие и проигрывает современным компактным пистолетам-пулеметам. К недостаткам пистолета относят его ударно-спусковой механизм одинарного действия, который не обеспечивает безопасного ношения оружия в состоянии полной боеготовности без включенного предохранителя. К преимуществам пистолета, помимо эффективности стрельбы и огневой мощи, обычно относят: безопасность в обращении, минимальный подброс при выстреле, высокую точность, небольшую силу отдачи, хорошую контролируемость оружия, традиционно высокое качество изготовления и достаточно большой ресурс.
Тактико-технические характеристики:
Калибр — 9 мм.
Патрон — 9х19 мм Parabellum.
Начальная скорость полета пули — 375 м/с.
Длина — 240 мм.
Длина ствола — 156 мм (с учетом компенсатора).
Ширина — 37 мм.
Высота — 170 мм.
Масса — 1,17 кг (с магазином на 20 патронов).
Скорострельность — 1100 выст./мин (очередями с отсечкой по 3 патрона)
Емкость магазина — 20 патронов.
Прицельная дальность — 50 м.
Источники информации:
https://www.all4shooters.com/ru/strelba/kultura/Kratkaya-istoriya-pistoletov-karabinov
http://army-news.ru/2012/11/goryachaya-italyanka-beretta-93r-raffica
http://world.guns.ru/handguns/hg/it/beretta-93r-r.html
https://wf.mail.ru/wiki/index.php/Beretta_M93R
Материалы из открытых источников
topwar.ru
Краткая история пистолетов-карабинов: Beretta 93R
В 1960-70-е годы в странах Запада было предпринято несколько попыток разработать специальные автоматические пистолеты, оснащенные прикладом. Главным образом они предназначались для бойцов спецподразделений. Можно упомянуть немецкий пистолет HK VP-70M, а также итальянский Beretta 93R. Первый из них комплектовался массивной кобурой-прикладом, выполненной из пластика со встроенным механизмом автоматической стрельбы, а второй — отъемным складным металлическим прикладом, который переносился в отдельном подсумке. Итальянский пистолет был более успешным в плане военной карьеры, чем немецкий образец, но и он в конечном итоге уступил свое место современным компактным пистолетам-пулеметам.
В целом можно сказать, что пистолеты-пулеметы или самозарядные карабины на их базе по своей боевой эффективности существенно превосходили почти все пистолеты с отъемными прикладами. Этому были вполне логичные объяснения — более емкие магазины, более длинная прицельная линия. Но были у пистолетов-пулеметов и недостатки. В первую очередь речь идет об их массе и размерах. Поэтому конструкторы иногда возвращались к теме создания пистолетов-карабинов.
Итальянский автоматический пистолет Beretta 93R был спроектирован в середине 1970-х годов на базе недавно созданного самозарядного пистолета Beretta 92. Обозначение «93R» расшифровывается следующим образом: 9-мм пистолет, 3-я модель, с возможностью ведения огня очередями (Raffica), эта его особенность была основной «фишкой» оружия. Пистолет достаточно широко использовался сотрудниками полиции и спецподразделений, которые по достоинству оценили высокую огневую мощь оружия и эффективность пистолета в ближнем бою.
Оружие изначально предназначалось для вооружения сотрудников спецподразделений полиции и карабинеров, то есть людей, которым была необходима максимально возможная огневая мощь во время скоротечных огневых контактов на сверхмалых и малых дистанциях в городских условиях и в помещениях. Пистолет Beretta 93R поступил на вооружение элитных итальянских подразделений, к которым относились Carabineri GIS и NOCS. Как и в случае с советским АПС и всеми послевоенными разработками автоматических пистолетов, в итоге ему пришлось уступить дорогу более дешевым и не менее эффективным компактным пистолетам-пулеметам (HK MP5K, Steyr TMP и Micro-UZI). В итоге выпуск пистолетов Beretta 93R был прекращен в 1990-е годы, при этом пистолет по-прежнему ограниченно используется в итальянских спецподразделениях.
Основная особенность итальянского пистолета Beretta M93R заключается в возможности стрельбы короткими очередями по 3 выстрела, помимо стандартного режима ведения огня одиночными выстрелами. В пистолете используется схема отдачи при коротком ходе ствола. Запирание производится при помощи качающейся боевой личинки, а затвор-кожух и стальная рама обладают высокой прочностью и толстыми стенками, отличными от пистолетов предыдущих модификаций. Ударно-спусковой механизм пистолета Beretta M93R курковый. Ударник инерционного типа имеет автоматический предохранитель.
Рычаги переводчика режимов огня и предохранителя расположены с левой стороны рамы пистолета. Кнопка фиксатора ствола находится с правой стороны рамы. Пистолет получил удлиненный ствол с отверстиями, которые играют роль компенсатора, они позволяют несколько уменьшить подброс оружия в момент выстрела. По сути, на пистолете имеется дульный тормоз-компенсатор, который также исполняет роль пламегасителя. Ствол пистолета был удлинен на четверть по сравнению со стандартным стволом, который используется на 92-й модели.
Стрельба из пистолета одиночными выстрелами ведется тогда, когда переводчик огня находится в верхнем положении, напротив белой метки, находящейся на затворе-кожухе. Огонь короткими очередями по 3 патрона ведется при нахождении переводчика в горизонтальном положении — напротив трех белых меток на раме пистолета. В автоматическом режиме стрельбы, когда техническая скорострельность составляет 1100 выстрелов в минуту, отсечка коротких очередей выполняется специальным устройством, которое расположено под правой щечкой рукоятки. Это довольно сложный механизм, который состоит в основном из рычагов и зубчатых колес, в тяжелых условиях эксплуатации он не обладает достаточной надежностью работы, а также сложен в обслуживании. Выбрасыватель также выполняет функцию указателя наличия патрона в патроннике пистолета.
Оружие комплектуется двухрядным магазином, рассчитанным на 20 патронов, однако Beretta M93R также может использовать и стандартный магазин от пистолета M 92FS на 15 патронов.
Пистолет изначально проектировался разработчиками с рядом устройств, которые призваны повысить точность и удобство стрельбы, особенно в автоматическом режиме. Пистолет оснащен специальной складной передней рукояткой, которая находится перед спусковой скобой. При помощи данной рукоятки стрелок в состоянии лучше контролировать пистолет как при ведении огня в автоматическом режиме, так и при стрельбе одиночными патронами.
Второй заметной особенностью автоматического пистолета Beretta M93R является складной металлический плечевой упор (приклад), изготавливаемый методом штамповки. Он может присоединяться в случае необходимости к задней поверхности рукоятки, позволяя улучшить точность стрельбы и контроль над оружием. Складной приклад пристегивается непосредственно к основанию пистолетной рукояти, после чего надежно фиксируется при помощи кнопочной защелки-винта. В сложенном положении данный приклад является достаточно компактным, что позволяет носить оружие в тактической кобуре, не отстегивая его, однако и вес пистолета при этом возрастает на порядок.

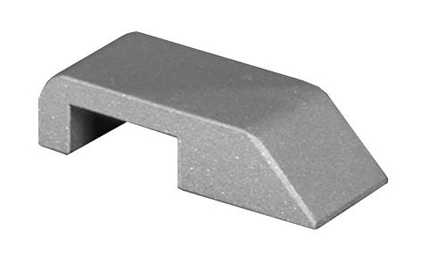

Прицельные приспособления пистолета Beretta M93R выполнены нерегулируемыми. Литая мушка имеет белую контрастную метку для облегчения процесса прицеливания, целик установлен в паз типа «ласточкин хвост». Ход спускового крючка очень мягкий и короткий, этим он напоминает спусковой крючок, который можно встретить на спортивных моделях пистолетов. Спусковая скоба обладает удлиненной вперед формой, что обусловлено наличием на пистолете передней откидывающейся рукояти. Для более удобного удержания за нее стрелку необходимо продеть большой палец левой руки через спусковую скобу. Сама откидывающаяся рукоятка выполнена короткой, в сложенном положении она находится параллельно стволу оружия, а в откинутом состоянии — под углом в 45 градусов относительно линии прицеливания. Такое положение рукоятки позволяет стрелку наиболее плотно зафиксировать оружие двумя руками при ведении огня очередями.
Специалисты отмечают, что при ведении огня одиночными патронами пистолет ведет себя отлично, что справедливо для всей продукции итальянской компании Beretta, которая давно сделала себе имя на рынке стрелкового оружия. Ударно-спусковой механизм одинарного действия безопасен и очень надежен, ударник инерционного типа с автоматическим предохранителем вызывает больше вопросов (вдруг заклинит в самый неподходящий момент), однако со временем стрелок привыкает и к нему. А вот систему переключения режимов огня многие считают сложной, она требует пристального внимания при чистке, хотя, как отмечают владельцы, при должном уходе не доставляет никаких проблем, некоторые используют пистолет по 20 лет и не сталкивались с трудностями.
Пистолет Beretta M93R чувствует себя превосходно и в автоматическом режиме ведения огня. Приличный вес оружия в совокупности с передней рукояткой позволяют расстрелять магазин за 15 секунд, отправив все пули в ростовую мишень с дистанции в 25 метров без единого промаха. Это достаточно приличный показатель для короткоствольного оружия.
Переводчик огня совмещен с предохранителем, сделано это достаточно необычно и без наработанной привычки вместо снятия оружия с предохранителя интуитивно переключаешь режим стрельбы. Дело в том, что переключатель предохранителя реверсивный — то есть он развернут в сторону курка, а по размеру меньше переводчика огня (также исполняет роль безопасного спуска курка). Сам переводчик режимов огня развернут в сторону ствола и достаточно массивен, переключается довольно легко и имеет два положения: одиночный и автоматический огонь с отсечкой по три патрона.
Рядом с переводчиком режимов огня находится рычаг затворной задержки, причем довольно тугой. Гораздо интереснее третий переключатель, находящийся над спусковым крючком — это рычаг фиксации ствола. Все переводчики и переключатели односторонние, они рассчитаны на ведение огня с правой руки. Затворная рама пистолета обладает тугим и четким ходом, индикатор наличия патрона в патроннике присутствует, его роль исполняет выбрасыватель. Курок пистолета достаточно массивен и широк, он сильно отклонен назад от затворной рамы, что позволяет стрелку легко и быстро взвести его большим пальцем.
Хотя пистолет уже не выпускается, он все еще в небольших количествах используется итальянскими спецподразделениями. Большая огневая мощь, емкость магазина, длина прицельной линии, хорошая контролируемость при ведении автоматического огня, все это по-прежнему делает пистолет актуальным, хотя оружие и проигрывает современным компактным пистолетам-пулеметам. К недостаткам пистолета относят его ударно-спусковой механизм одинарного действия, который не обеспечивает безопасного ношения оружия в состоянии полной боеготовности без включенного предохранителя. К преимуществам пистолета, помимо эффективности стрельбы и огневой мощи, обычно относят: безопасность в обращении, минимальный подброс при выстреле, высокую точность, небольшую силу отдачи, хорошую контролируемость оружия, традиционно высокое качество изготовления и достаточно большой ресурс.
Тактико-технические характеристики:
Калибр — 9 мм.
Патрон — 9х19 мм Parabellum.
Начальная скорость полета пули — 375 м/с.
Длина — 240 мм.
Длина ствола — 156 мм (с учетом компенсатора).
Ширина — 37 мм.
Высота — 170 мм.
Масса — 1,17 кг (с магазином на 20 патронов).
Скорострельность — 1100 выст./мин (очередями с отсечкой по 3 патрона)
Емкость магазина — 20 патронов.
Прицельная дальность — 50 м.
/Юферев Сергей, topwar.ru/
army-news.ru
