НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН


31.03.2016

На выставке DIMDEX 2016 компания MBDA подписала Меморандум о взаимопонимании по поставке ВМС Катара (Qatar Emiri Naval Force – QENF) береговых ракетных систем, сообщает «Военный Паритет» со ссылкой на navyrecognition.com (30 марта).
Будущий контракт стоимостью 2,64 млрд риалов (640 млн евро) даст Катару возможность усилить береговую оборону страны. Речь идет о поставке противокорабельных ракет Marte ER (версия ракеты Marte с увеличенной дальностью стрельбы) и Exocet MM40 Block 3.
Поставка этих береговых ракетных комплексов заставит противника не заходить в территориальные воды государства.

Военный Паритет

БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС MARTE ER – EXOCET MM40 (ФРАНЦИЯ)
МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ

05.03.2017

2 марта 2017 года ВМС Индии произвели запуск французской противокорабельной ракеты MBDA Exocet SM39 Block 2 из торпедного аппарата проходящей испытания головной большой дизель-электрической подводной лодки S 50 Kalvari типа Scorpene, передает индийская газета «The Economic Times».
Ракета была запущена с первой из шести неатомных подводных лодок проекта Scorpene (индийское обозначение – проект 75), cтроящихся в Индии по лицензии по соглашению с французским судостроительнымо объединением DCNS и «успешно поразила» учебную цель в ходе испытаний в Аравийском море.
По иронии судьбы, данный запуск демонстрирует также продолжающиеся проблемы с основным вооружением индийских подводных лодок типа Scorpene, для которых, при наличии приобретенных противокорабельных ракет MBDA Exocet SM39 Block 2 (контракт на закупку 36 этих ракет был заключен одновременно с контрактом на постройку самих подводных лодок еще в 2005 году), до сих пор отсутствуют 533-мм торпеды.

http://bmpd.livejournal.com

МНОГОЦЕЛЕВАЯ НЕАТОМНАЯ ПОДВОДНАЯ ЛОДКА ТИПА SCORPENE (ФРАНЦИЯ)


ПРОТИВОКОРАБЕЛЬНАЯ РАКЕТА EXOCET

Разработка французской противокорабельной ракеты среднего радиуса действия была начата в 1967 году фирмой «Nord Aviation». Непосредственным поводом стала успешная демонстрация возможностей противокорабельного оружия — потопление египтянами израильского эсминца «Эйлат» советскими ракетами П-15 «Термит», убедившая адмиралов в необходимости создания специализированных противокорабельных ракет. Изначально предполагалось принять на вооружение французского флота два вида ракет — полностью французскую среднего радиуса действия и франко-итальянскую большой дальности (позднее ставшую «Отомат»), но после первых успешных испытаний французской ракеты в 1973 году, Франция приняла решение выйти из совместного проекта. Было решено, что французские корабли будут вооружаться только французским оружием.
Лётные испытания ракеты начались в 1971 году, чему немало способствовал значительный опыт фирмы «Nord» в разработке управляемых ракет. В 1973 году «Экзосет» была принята на вооружение. Было решено разработать модификации ракеты для запуска с надводных кораблей, самолётов и подводных лодок.

В ходе проведенного в 1974г. цикла испытаний ракеты флотами Франции, Англии, Германии, Греции и Перу было произведено 33 пуска, 28 из которых (85%) прошли успешно. На вооружение ВМС Франции комплекс Exocet MM-38 был принят в 1975г.

Ракета имеет нормальную аэродинамическую схему с крестообразным крылом в средней части цилиндрического корпуса и такими же рулями управления на поверхности хвостового отсека. В основном, конструкция ракета была подобна конструкции более ранней ракеты фирмы «Nord» — AS.30 класса «воздух-земля».
Все варианты ракеты Exocet оснащены инерциальной системой управления, радиовысотомером и активной радиолокационной импульсной головкой самонаведения (АРГСН). Инерциальная платформа имеет два гироскопа и три акселерометра. АРГСН MM-39 с горизонтальной стабилизацией диаграммы направленности массой около 30кг работает на частоте 8-10ГГц. АРГСН способна обнаруживать корабль типа «фрегат» с эффективной поверхностью рассеяния около 100кв.м на дальности до 24 км. Антенна осуществляет поиск цели в секторе ±16° по азимуту и ±10° по углу места. Головки самонаведения всех вариантов ракеты могут захватывать цель (в том числе малоразмерную), имеющую скорость до 40 узлов, независимо от длительности автономного полета и точности предварительных данных целеуказания.

Осколочно-фугасная боевая часть (БЧ) с большим количеством осколков, унифицированная для всех вариантов ракеты «Exocet», имеет контактный и неконтактный взрыватели. Масса взрывчатого вещества БЧ 165 кг. Наибольшая эффективность боевой части достигается при углах встречи с целью около 70°.

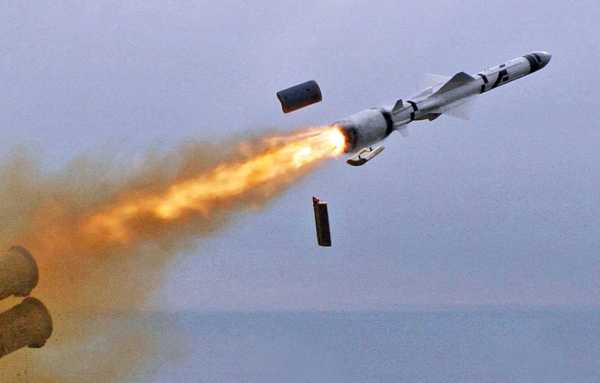

Пуск ракеты производится из герметичного контейнера. При пуске указывается дальность и пеленг цели. В отличие от большинства современных противокорабельных ракет, основные модификации «Exocet» используют твердотопливный ракетный двигатель в качестве маршевого двигателя.
ПКР «Экзосет» ММ-38 состоит на вооружении всех боевых надводных кораблей ВМС Франции, кроме авианесущих.

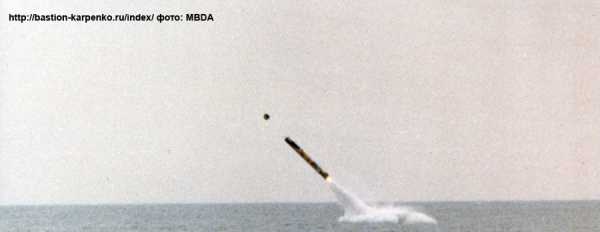

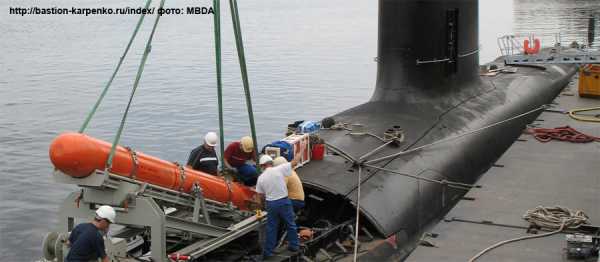

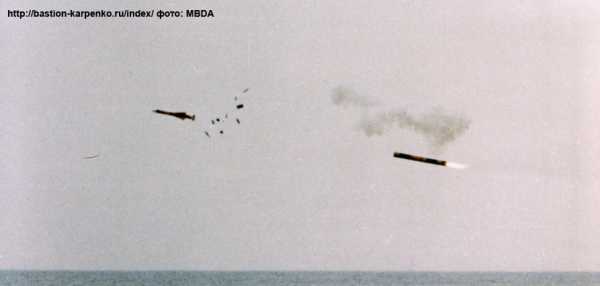

ПКР «Экзосет» SM-39 оснащены подводные лодки дизельного типа «Агоста» и атомные типа «Рубис». Компоновочная схема этой ракеты такая же, как и у ПКР «Экзосет» ММ-38, а конструкция крыла и рулей аналогична ПКР «Экзосет» ММ-40. В маршевом РДТТ ракеты «Экзосет» SM-39 в качестве топлива применен нитрамит, а в ТСУ — изолан. Головка самонаведения и бортовая СУН (за исключением новой бортовой ЭВМ) аналогичны таким же элементам ПКР «Экзосет» ММ-38. Ракета «Экзосет» SM-39 запускается из торпедного аппарата подводной лодки-носителя.

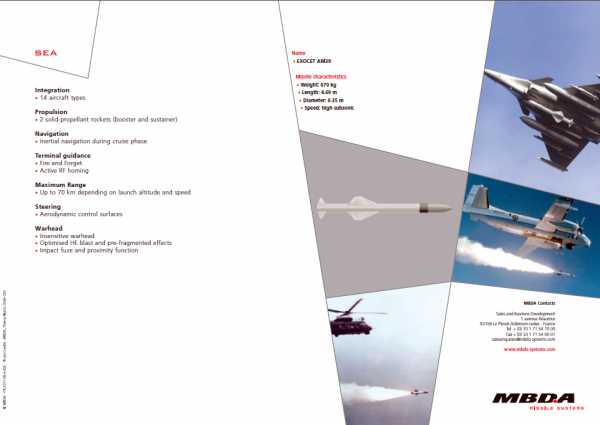

Авиационная ракета АМ-39 имеет полную длину 4,7 м, диаметр корпуса 350 мм и размах крыла 1,1м. Стартовый вес ракеты 660 кг. Вес осколочно-фугасной боевой части 150 кг.

Береговые ракетные комплексы оснащаются спаренными или счетверенными пусковыми установками. В состав каждой батареи береговой обороны входят передвижная РЛС обнаружения и целеуказания, три станции управления огнем, две пусковые установки, транспортно-заряжающие машины и ремонтная мастерская.

Европейская компания MBDA в октябре 2014 года заявила, что имеет заказы на поставку 400 противокорабельных ракет MM 40 Block 3 Exocet и более 50 пусковых установок от 9 стран.

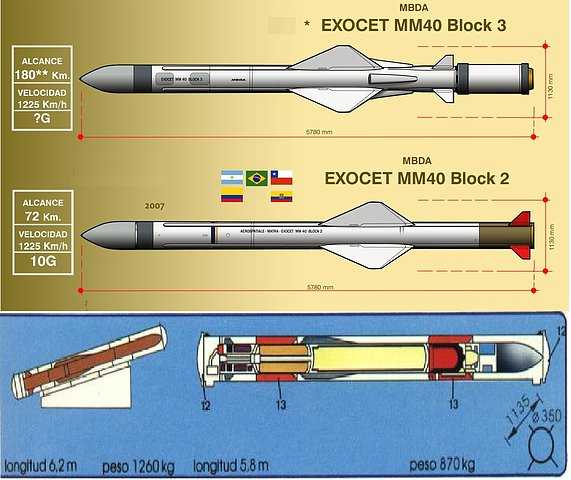

Модификация Block 3 воплощает в себе значительные улучшения в технологиях двигательных установок и спутникового наведения, обладает дальностью полета до 200 км, что вдвое больше базового образца (в отличие от него новый вариант оснащен ТРД взамен РДТТ). Ракета способна поражать не только корабли, но и береговые цели с помощью фугасной боевой части массой 160 кг.

Этот вариант ракеты с 2004 года приобрели Бруней, Греция, Марокко, Оман, Перу, Катар и ОАЭ. Египет оснастит этими ракетами четыре новых фрегата Gowind 2500, заказанных у французской судостроительной компании DCNS.

Первое боевое применение ракета «Exocet» имела 4 мая 1982 г. в ходе войны за Фолклендские острова. Ракета выпущенная с самолета «Супер Этандар» пробила борт эсминца УРО «Шеффилд» на 1,8м выше ватерлинии, но внутри корпуса не взорвалась – не сработал контактный взрыватель замедленного действия. От остатков ракетного топлива загорелись электрические кабели и краска.
Самым крупным кораблем, потопленным управляемой ракетой после 1945 г., оказался британский авиатранспорт «Атлантик Конвейер», переоборудованный перед войной из гражданского контейнеровоза. «Атлантик Конвейер» самолеты «Супер Этандар» ракетами «Exocet» потопили 25 мая 1982 года вместе с находившимися на борту 15 вертолетами «Уэссекс» и «Чинук».

30 мая 1982 года самолет «Супер Этандар» выпустил 2 ракеты «Exocet» по английскому авианосцу «Инвинсибл». Корабли охранения и вертолеты поставили завесы в виде облаков из дипольных отражателей, в результате чего обе ракеты сбились с курса и упали в море.
17 мая 1987 г. иракский истребитель «Мираж» выпустил 2 ракеты «Exocet» по американскому фрегату «Старк». Обе ракеты попали в борт фрегата, но взорвалась только одна. Тем не менее фрегат был тяжело поврежден. Американские эксперты отметили, что будь это в штормовой Атлантике, а не в штиль в Персидском заливе, то фрегат неминуемо бы затонул.

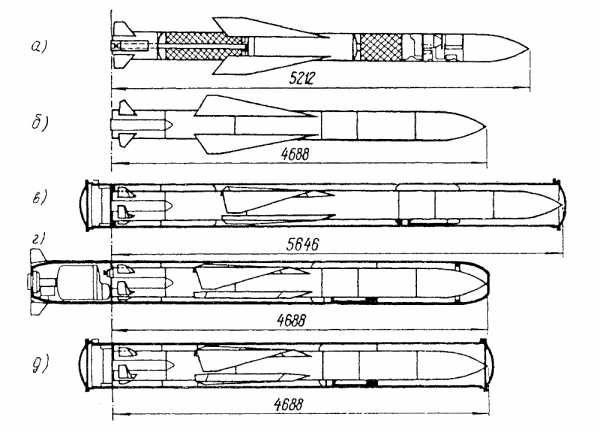

a – ММ-38 — ракета класса «корабль—корабль»;
б – АМ-39 — ракета класса «воздух—корабль»;
в – ММ-40 — ракета класса «корабль—корабль», «берег-корабль»;
г – SM-39 — ракета класса «подводная лодка—корабль»;
д – ММ-39 — ракета класса «корабль-корабль», «берег-корабль»;

МОДИФИКАЦИ:
• ММ-38 для вооружения надводных кораблей (1975 год). Радиус действия — до 42 км.

• АМ-38 для вооружения вертолётов. Не принята на вооружение.
• SМ-39 для подводных лодок. Запускается из стартовой капсулы, заряжаемой в торпедный аппарат.
• АМ-39 для самолётов и вертолётов (1979 г.). Радиус действия — до 70 км.
• ММ-40 для береговой обороны и надводных кораблей. Единственная версия ракеты с турбореактивным двигателем. Имеет увеличенную дальность пуска (на модификации block III до 180 км). Принята на вооружение в 2008 году.

ХАРАКТЕРИСТИКИ

Дальность стрельбы, км:
– МM-38 42
– МM-40 70
– МM-40 block 3 180
– SM-39 50
– AM-39 при пуске с высоты 300 м 50
– AM-39 при пуске с высоты 10000 м 70
Скорость полета ракеты максимальная, км/час 1100
Длина,мм:
– МM-38 5212
– МM-40 5646
– МM-40 block 2 5780
– МM-40 block 3 5780
– AM-39 4688
Диаметр корпуса ракеты, мм 350
Размах крыльев ,мм 1130
Стартовая масса,кг:
– МM-38 735
– МM-40 875
– AM-39 660
Масса БЧ,кг:
– МM-38 165
– МM-40 155
– AM-39 165

Источники: Jane’s, www.dogswar.ru, ru.wikipedia.org, rbase.new-factoria.ru, Военный Паритет и др.

БЕРЕГОВОЙ ПРОТИВОКОРАБЕЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС MARTE ER – EXOCET MM40 (ФРАНЦИЯ)
АВИАЦИОННАЯ ПРОТИВОКОРАБЕЛЬНАЯ РАКЕТА MBDA EXOCET AM39 (ФРАНЦИЯ)

nevskii-bastion.ru

Французская противокорабельная ракета «Экзосет». Энциклопедия современной военной авиации 1945-2002: Часть 2. Вертолеты

Французская противокорабельная ракета «Экзосет»

(«Летающая рыба»), подобно «Гарпуну», была создана в четырех вариантах: ММ-38 для вооружения надводных кораблей, SM-39 для подводных лодок, АМ-39 для самолетов и ММ-40 для береговой обороны.

Все варианты ракеты «Экзосет» имеют нормальную аэродинамическую схему с крестообразным крылом в средней части корпуса и такими же рулями управления на поверхности хвостового отсека.

Авиационная ракета АМ-39 имеет полную длину 4,7 м, диаметр корпуса 350 мм и размах крыла 1,1м. Стартовый вес ракеты 660 кг. Вес осколочно-фугасной боевой части 150 кг.

Все варианты ракеты «Экзосет» оснащены активной радиолокационной импульсной головкой самонаведения с горизонтальной стабилизацией диаграммы направленности. Вес головки самонаведения 30 кг. Она работает на частоте 8-10 ГГц и способна обнаруживать корабль типа фрегат с эффективной поверхностью рассеяния около 100 м на дальности до 24 км. Антенна осуществляет поиск цели в секторе ±16° по азимуту и ±10° по углу места.

Осколочно-фугасная боевая часть с большим количеством осколков, унифицированная для всех вариантов ракеты «Экзосет», имеет контактный и неконтактный взрыватели. Наибольшая эффективность боевой части достигается при углах встречи с целью около 70°.

Маршевый твердотопливный двигатель выполнен из алюминиевого сплава. Он имеет внутреннее теплозащитное покрытие. Время работы двигателя – около 110 с. Шашка звездообразная, торцевого горения. Запуск двигателя производится с помощью пирозарядов Стартовый двигатель тоже твердотопливный, отличается от маршевого меньшим весом Время работы стартового двигателя 2 с.

Максимальная скорость ракеты около 1100 км/ч (т е ракета дозвуковая) Дальность стрельбы максимальная 50 км при пуске с высоты 300 м и 70 км при пуске с высоты 10 км. Минимальная высота пуска 50 м.

Горизонтальный полет на маршевом участке осуществляется по командам автономной инерциальной системы и радиовысотомера На дистанции 12-15 км от расчетного места цели ракета снижается до 7 м. После включения головки самонаведения в течение двух секунд выполняются обнаружение, захват цели и переход на ее автоматическое сопровождение Если противник применяет средства радиоэлектронной борьбы, то головка самонаведения может переключаться на режим самонаведения на помеху. В случае пролета над малоразмерной целью, боевая часть подрывается от неконтактного взрывателя.

Корабельный вариант ракеты «Экзосет» ММ-38 был принят на вооружение в 1971 г., авиационный АМ-39 – в 1979 г Ракетой АМ-39 вооружались патрульные самолеты «Атлантик», «Нимрод», вертолеты «Супер Фрелон», «Си Кинг» и другие машины

Первое боевое применение ракета «Экзосет» имела 4 мая 1982 г. в ходе войны за Фолклендские острова. В этот день аргентинский патрульный самолет «Нептун» на расстоянии около 200 км обнаружил соединения английских кораблей. С авиабазы Рио-Гранде, расположенной на расстоянии около 850 км, поднялись 5 штурмовиков «Супер Этандар». Из них только 2 имели по одной противокорабельной ракете «Экзосет» под правой консолью, а под левой – сбрасываемый топливный бак емкостью 1100 л. Один самолет с таким же вооружением был резервным, два других несли только топливные баки, выполняя функции заправщиков Штурмовики шли на высоте 50 м над уровнем моря. В 46 км от кораблей летчики увеличили высоту до 150 м, произвели кратковременное, на 30 с, включение бортовых РЛС. На экранах индикаторов высветились отметки двух целей: эсминца УРО «Шеффилд» и фрегата «Плимут». Угол между направлениями на них составлял 40°.

Противокорабельная VP «Экзосет» АМ-39, разработанная на базе VP ММ-39 класса «корабль- корабль»: 1 – головка самонаведения; 2 – блоки вычислительного устройства и инерциальной платформы; 3 -передатчик радиолокационного высотомера; 4 – приемник радиолокационного высотомера; 5 – боевая часть; 6 – маршевый РДТТ 7 – стартовый ускоритель; 8 – привод аэродинамического руля; 9 – руль, 10 -консоль крыла; 11 – контейнер

После ввода данных целеуказания по каждой цели с дистанции 37 км был выполнен пуск двух ракет «Экзосет». В момент пуска бортовые системы предупреждения информировали летчиков о подсвете самолетов радиолокационной станцией фрегата «Плимут». Поисковая РЛС «Шеффилда» была выключена, чтобы не создавать помех спутниковой системе связи «Скайнет», через которую велись переговоры с Лондоном. Самолеты тотчас же вышли из зоны действия ЗРК «Си Дарт», которыми были вооружены английские эсминцы типа «Шеффилд».

Активная радиолокационная головка самонаведения одной из ракет захватила «Шеффилд» на дистанции 12- 16 км, высота ее полета снизилась до 2-3 м. Визуально ракету заметили лишь за 6 с до попадания в корабль. Ракета пробила борт на 1,8 м выше ватерлинии, но внутри корпуса не взорвалась – не сработал контактный взрыватель замедленного действия. От остатков ракетного топлива загорелись электрические кабели и краска. Отсек быстро наполнился ядовитым дымом, создалась реальная угроза взрыва ракет и артиллерийского боезапаса. После пяти часов безрезультатной борьбы с пожаром экипаж покинул корабль.

Вторую ракету с фрегата «Плимут» обнаружили заблаговременно – за 40 с. Завесой из дипольных отражателей были созданы пассивные помехи, которые увели ракету в ложном направлении.

Самым крупным кораблем, потопленным управляемой ракетой после 1945 г., оказался британский авиатранспорт «Атлантик Конвейер», переоборудованный перед войной из гражданского контейнеровоза.

25 мая пара самолетов «Супер Этандар» вылетела с авиабазы в Рио-Гранде и взяла курс на северо-восток, затем довернула на восток, произвела дозаправку топливом от самолета С-130 и, следуя в южном, а затем в западном направлении, вышла в район маневрирования авианосного соединения на высоте 30 м со стороны, с которой меньше всего ждали нападения. Наведение на цель производилось с самолетов С-130

На дальности 80 км от предполагаемого местонахождения соединения аргентинские летчики обнаружили авианосец «Гермес» в окружении других кораблей. Осуществив пуск ракеты с дистанции 48 км от цели, самолеты сразу же ушил в сторону континента на предельно малой высоте. В это время англичане с кораблей и поднятых в воздух вертолетов выставили помехи – дипольные отражатели. Дезориентированные помехами ракеты захватили находившийся в 6 км от авианосца «Атлантик Конвейер» и потопили его вместе с находившимися на борту 15 вертолетами «Уэссекс» и «Чинук».

30 мая самолет «Супер Этандар» выпустил 2 ракеты «Экзосет» по английскому авианосцу «Инвинсибл». Корабли охранения и вертолеты поставили завесы в виде облаков из дипольных отражателей, в результате чего обе ракеты сбились с курса и упали в море.

17 мая 1987 г иракский истребитель «Мираж» выпустил 2 ракеты «Экзосет» по американскому фрегату «Старк». Обе ракеты попали в борт фрегата, но взорвалась только одна. Тем не менее фрегат был тяжело поврежден. Американские эксперты отметили, что будь это в штормовой Атлантике, а не в штиль в Персидском заливе, то фрегат неминуемо бы затонул. Любопытно, что в этот период США флиртовали с Ираком, поэтому оставили инцидент без последствий, приняв иракскую версию об ошибке пилота.

Поделитесь на страничке

Следующая глава >

info.wikireading.ru

Exocet — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

«Экзосет» (фр. Exocetлетучая рыба) — французская крылатая противокорабельная ракета. Разработана французской фирмой «Аэроспасьяль» в 1975 году.

Она состоит на вооружении ВМС и ВВС более чем 25 стран мира. Именно этими ракетами во время Фолклендской войны были потоплены британские эсминец УРО «Шеффилд», контейнеровоз «Атлантик конвейер[en]» и серьёзно повреждён эсминец «Гламорган» (по иронии судьбы именно британские ВМС стали первым обладателем ракет «Экзосет», закупив 300 ракет в начале 1970-х годов).

История

Разработка французской противокорабельной ракеты среднего радиуса действия была начата в 1967 году фирмой «Nord Aviation». Непосредственным поводом стала успешная демонстрация возможностей противокорабельного оружия — потопление египтянами израильского эсминца «Эйлат» советскими ракетами П-15 «Термит», убедившая адмиралов в необходимости создания специализированных противокорабельных ракет. Изначально предполагалось принять на вооружение французского флота два вида ракет — полностью французскую среднего радиуса действия и франко-итальянскую большой дальности (позднее ставшую «Отомат»), но после первых успешных испытаний французской ракеты в 1973 году, Франция приняла решение выйти из совместного проекта. Было решено, что французские корабли будут вооружаться только французским оружием.

Лётные испытания ракеты начались в 1971 году, чему немало способствовал значительный опыт фирмы «Nord» в разработке управляемых ракет. В 1973 году «Экзосет» была принята на вооружение. Было решено разработать модификации ракеты для запуска с надводных кораблей, самолётов и подводных лодок.

Конструкция

Ракета имеет нормальную аэродинамическую схему с крестообразным крылом в средней части цилиндрического корпуса и такими же рулями управления на поверхности хвостового отсека. В основном конструкция ракета была подобна конструкции более ранней ракеты фирмы «Nord» — AS.30 класса «воздух-земля».

Пуск ракеты производится из герметичного контейнера. При пуске указывается дальность и пеленг цели. В отличие от большинства современных противокорабельных ракет, основные модификации «Exocet» используют твердотопливный ракетный двигатель в качестве маршевого двигателя. Это существенно сокращает радиус действия ракеты по сравнению с ракетами, оснащёнными турбореактивными двигателями (для сравнения, сопоставимый по размерам американский «Гарпун» даже в первых модификациях имел радиус действия более 90 км), но даёт ракете одно дополнительное преимущество: «Экзосет» может лететь очень низко над водой, не опасаясь, что волны захлестнут воздухозаборник. Маршевая высота полёта «Экзосета» может достигать 1-2 метра над гребнями волн, что меньше, чем у любой другой сопоставимой ракеты. Столь малая высота полёта сильно затрудняет своевременное обнаружение ракеты радарами корабля противника.

На маршевом участке полёта ракета управляется при помощи инерциальной системы наведения. При приближении к цели на расстояние 5-6 км (до 10 км), ракета активирует активную радиолокационную головку самонаведения и снижается на малую высоту, после чего атакует противника. Боевая часть ракеты имеет контактный и неконтактный взрыватели. Дальность обнаружения цели типа фрегат с ЭПР 100 м² составляет около 24 км[1].

В отличие от «Отомата» или «Гарпуна», «Экзосет» не имеет возможности атаковать цель из пикирования и всегда ударяет в борт на уровне ватерлинии. Боевая часть массой в 165 кг считается рядом специалистов слишком лёгкой по современным меркам, и поражающий эффект ракеты рассматривается как недостаточный для уничтожения современных боевых кораблейК:Википедия:Статьи без источников (тип: не указан)[источник не указан 2321 день].

Модификации

«Экзосет» была создана в нескольких конструктивно отличающихся вариантах:

  • ММ-38 для вооружения надводных кораблей (1975 год). Радиус действия — до 42 км.
  • АМ-38 для вооружения вертолётов. Не принята на вооружение.
  • SМ-39 для подводных лодок. Запускается из стартовой капсулы, заряжаемой в торпедный аппарат.
  • АМ-39 для самолётов и вертолётов (1979 г.). Радиус действия — до 70 км.
  • ММ-40 для береговой обороны и надводных кораблей. Единственная версия ракеты с турбореактивным двигателем. Имеет увеличенную дальность пуска (на модификации block III до 180 км). Принята на вооружение в 2008 году.

Тактико-технические характеристики

ТТХ ММ.38[2] АМ.39[3] SМ.39[4] MМ.40[5] MМ.40 blok 3[6]
Год принятия на вооружение 1975 1979 1985 1981 2007
Длина, м 5,21 4,69 4,69 5,8 <6[7]
Диаметр, м 0,348
Размах крыла, м[8] 1,0 1,1 1,35
Масса ракеты, кг 735 655[8] 666[8] 870 780[7]
Дальность стрельбы, км 40 50 (пуск у земли)
70 (Н=10км)
50 70 180
Двигатель РДТТ ТРД
Скорость, число М 0,93
Масса боевой части 165 кг, снаряжение — 50 кг гексолита (60 % гексоген+40 % ТНТ)
Тип боевой части полубронебойная
Взрыватель ударного действия с задержкой подрыва или неконтактный
Система управления ИНС+АРГСН

Боевое применение

Фолклендская война

Дебют «Экзосета», принёсший ему широкую известность на рынках вооружений, состоялся во время Фолклендской войны. Небольшая партия этих ракет была закуплена Аргентиной незадолго до конфликта и успешно применена в ходе кампании. Основными аргентинскими носителями ракет были сверхзвуковые штурмовики французской постройки «Супе́р-Этанда́р».

4 мая 1982 года ракетой «Экзосет» с аргентинского штурмовика был потоплен британский эсминец УРО «Шеффилд» типа 42. Ракета, попавшая в корпус корабля, не взорвалась, но вызвала пожар, который легко распространился по надстройке эсминца и привёл в итоге к гибели корабля. Этот инцидент стал первым случаем потопления военного корабля полностью современной постройки противокорабельной ракетой.

Затем последовали ещё несколько атак. 25 мая 1982 года двумя ракетами AM39, запущенными со штурмовиков, было потоплено вспомогательное судно снабжения «Атлантик конвейер[en]» водоизмещением 15 000 тонн, перевозившее в тот момент вертолёты и контейнерного формата комплексы для аэродромного обслуживания «Харриеров». 12 июня 1982 года ракетой AM40, запущенной с береговой пусковой установки, был повреждён эскадренный миноносец «Гламорган[en]» уже устаревшего типа «Каунти». Ракета ударила в корму, разрушив ангарную палубу, и спровоцировала взрыв горючего и боеприпасов на полностью снаряжённом вертолёте, стоявшем в ангаре. Вспыхнул сильный пожар, но в отличие от HMS «Sheffield», через четыре часа пожар удалось взять под контроль.

Великобритания очень внимательно следила за аргентинскими ракетами, считая их основной угрозой для своих военных кораблей. Противовоздушная оборона британцев продемонстрировала себя как совершенно неудовлетворительная: хотя британские моряки были хорошо знакомы с ракетами «Экзосет» (которые устанавливались на ряде британских кораблей), тем не менее, выяснилось, что британские зенитные ракетные комплексы не соответствуют требованиям борьбы с низколетящими крылатыми ракетами, а малокалиберной автоматической зенитной артиллерии на кораблях не было. Британская разведка приложила значительные усилия к тому, чтобы аргентинцы не смогли получить новые ракеты, срывая и перекупая контракты.

Другие конфликты

Всего в ходе Ирано-Иракской войны, с октября 1981 по июнь 1988 года, иракская авиация совершила с помощью «Экзосетов» более 400 атак на корабли, было выпущено около 600 ракет, 250 из которых попали в цели, что привели к потере 115 судов (менее 1 % иранских[нет в источнике 1968 дней]К:Википедия:Статьи без источников (тип: не указан)К:Википедия:Статьи без источников (тип: не указан) судов в северной части Персидского залива)[9].

В 1987 году две ракеты «Экзосет», выпущенные с иракского самолёта «Мираж» F-1, поразили американский фрегат «Старк» в Персидском заливе, выведя его из строя, при этом погибли 37 человек экипажа.

На вооружении

См. также

Напишите отзыв о статье "Exocet"

Примечания

  1. [rbase.new-factoria.ru/missile/wobb/exocet/exocet.shtml Противокорабельная ракета Exocet] Сайт «Ракетная техника»
  2. [www.missilethreat.com/cruise/id.9/cruise_detail.asp MM-38 Exocet на missilethreat.com]
  3. [www.missilethreat.com/cruise/id.5/cruise_detail.asp AM-39 Exocet на missilethreat.com]
  4. [www.missilethreat.com/cruise/id.11/cruise_detail.asp SM-39 Exocet на missilethreat.com]
  5. [www.missilethreat.com/cruise/id.10/cruise_detail.asp MM-40 Exocet на missilethreat.com]
  6. [www.mbda-systems.com/mbda/site/ref/scripts/EN_Exocet-MM40-Block-3_108.html EXOCET MM40 Block3] (англ.)(недоступная ссылка — история). — Данные по ракете MM40 Block3 с сайта производителя (MBDA). Проверено 25 марта 2011. [web.archive.org/20081116044847/www.mbda-systems.com/mbda/site/ref/scripts/EN_Exocet-MM40-Block-3_108.html Архивировано из первоисточника 16 ноября 2008].
  7. 1 2 [www.mbda-systems.com/mediagallery/files/exocet_mm40_ds.pdf Exocet MM40 Block3 datasheet] (pdf). — Данные с сайта компании-производителя. Проверено 19 октября 2012. [www.webcitation.org/6Bd4MaDL6 Архивировано из первоисточника 23 октября 2012].
  8. 1 2 3 Norman Friedman. [books.google.ru/books?id=4S3h8j_NEmkC&lpg=PA501&dq=RBS-15%20missile&lr=&hl=uk&pg=PA523#v=onepage&q=RBS-15%20missile&f=false The Naval Institute Guide to World Naval Weapon System]. — 5th edition. — Naval Institute Press, 2006. — P. 520. — 858 p. — ISBN 1-55750-262-5.
  9. [www.acig.info/CMS/index.php?option=com_content&task=view&id=64&Itemid=47 I Persian Gulf War, 1980-1988]

Литература

  • Николаенко Г. Французская ПКР «Экзосет» длч подводных лодок (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1982. — № 10. — С. 70-71. — ISSN [www.sigla.ru/table.jsp?f=8&t=3&v0=0134-921X&f=1003&t=1&v1=&f=4&t=2&v2=&f=21&t=3&v3=&f=1016&t=3&v4=&f=1016&t=3&v5=&bf=4&b=&d=0&ys=&ye=&lng=&ft=&mt=&dt=&vol=&pt=&iss=&ps=&pe=&tr=&tro=&cc=UNION&i=1&v=tagged&s=0&ss=0&st=0&i18n=ru&rlf=&psz=20&bs=20&ce=hJfuypee8JzzufeGmImYYIpZKRJeeOeeWGJIZRrRRrdmtdeee88NJJJJpeeefTJ3peKJJ3UWWPtzzzzzzzzzzzzzzzzzbzzvzzpy5zzjzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzztzzzzzzzbzzzzzzzzzzzzzzzzzzzzzzzzzzzvzzzzzzyeyTjkDnyHzTuueKZePz9decyzzLzzzL*.c8.NzrGJJvufeeeeeJheeyzjeeeeJh*peeeeKJJJJJJJJJJmjHvOJJJJJJJJJfeeeieeeeSJJJJJSJJJ3TeIJJJJ3..E.UEAcyhxD.eeeeeuzzzLJJJJ5.e8JJJheeeeeeeeeeeeyeeK3JJJJJJJJ*s7defeeeeeeeeeeeeeeeeeeeeeeeeeSJJJJJJJJZIJJzzz1..6LJJJJJJtJJZ4....EK*&debug=false 0134-921X].

Ссылки

  • [home.netcom.com/~chadeast/missiles/mm40.html MM.40 Exocet Anti-ship missile]
  • [www.zvo.su/VMS/aviacionnye-protivokorabelnye-rakety.html Авиационные противокорабельные ракеты], журнал Зарубежное военное обозрение, №7 1976

Отрывок, характеризующий Exocet

Залы были полны. В первой были дворяне в мундирах, во второй купцы с медалями, в бородах и синих кафтанах. По зале Дворянского собрания шел гул и движение. У одного большого стола, под портретом государя, сидели на стульях с высокими спинками важнейшие вельможи; но большинство дворян ходило по зале.
Все дворяне, те самые, которых каждый день видал Пьер то в клубе, то в их домах, – все были в мундирах, кто в екатерининских, кто в павловских, кто в новых александровских, кто в общем дворянском, и этот общий характер мундира придавал что то странное и фантастическое этим старым и молодым, самым разнообразным и знакомым лицам. Особенно поразительны были старики, подслеповатые, беззубые, плешивые, оплывшие желтым жиром или сморщенные, худые. Они большей частью сидели на местах и молчали, и ежели ходили и говорили, то пристроивались к кому нибудь помоложе. Так же как на лицах толпы, которую на площади видел Петя, на всех этих лицах была поразительна черта противоположности: общего ожидания чего то торжественного и обыкновенного, вчерашнего – бостонной партии, Петрушки повара, здоровья Зинаиды Дмитриевны и т. п.
Пьер, с раннего утра стянутый в неловком, сделавшемся ему узким дворянском мундире, был в залах. Он был в волнении: необыкновенное собрание не только дворянства, но и купечества – сословий, etats generaux – вызвало в нем целый ряд давно оставленных, но глубоко врезавшихся в его душе мыслей о Contrat social [Общественный договор] и французской революции. Замеченные им в воззвании слова, что государь прибудет в столицу для совещания с своим народом, утверждали его в этом взгляде. И он, полагая, что в этом смысле приближается что то важное, то, чего он ждал давно, ходил, присматривался, прислушивался к говору, но нигде не находил выражения тех мыслей, которые занимали его.
Был прочтен манифест государя, вызвавший восторг, и потом все разбрелись, разговаривая. Кроме обычных интересов, Пьер слышал толки о том, где стоять предводителям в то время, как войдет государь, когда дать бал государю, разделиться ли по уездам или всей губернией… и т. д.; но как скоро дело касалось войны и того, для чего было собрано дворянство, толки были нерешительны и неопределенны. Все больше желали слушать, чем говорить.
Один мужчина средних лет, мужественный, красивый, в отставном морском мундире, говорил в одной из зал, и около него столпились. Пьер подошел к образовавшемуся кружку около говоруна и стал прислушиваться. Граф Илья Андреич в своем екатерининском, воеводском кафтане, ходивший с приятной улыбкой между толпой, со всеми знакомый, подошел тоже к этой группе и стал слушать с своей доброй улыбкой, как он всегда слушал, в знак согласия с говорившим одобрительно кивая головой. Отставной моряк говорил очень смело; это видно было по выражению лиц, его слушавших, и по тому, что известные Пьеру за самых покорных и тихих людей неодобрительно отходили от него или противоречили. Пьер протолкался в середину кружка, прислушался и убедился, что говоривший действительно был либерал, но совсем в другом смысле, чем думал Пьер. Моряк говорил тем особенно звучным, певучим, дворянским баритоном, с приятным грассированием и сокращением согласных, тем голосом, которым покрикивают: «Чеаек, трубку!», и тому подобное. Он говорил с привычкой разгула и власти в голосе.
– Что ж, что смоляне предложили ополченцев госуаю. Разве нам смоляне указ? Ежели буародное дворянство Московской губернии найдет нужным, оно может выказать свою преданность государю импературу другими средствами. Разве мы забыли ополченье в седьмом году! Только что нажились кутейники да воры грабители…
Граф Илья Андреич, сладко улыбаясь, одобрительно кивал головой.
– И что же, разве наши ополченцы составили пользу для государства? Никакой! только разорили наши хозяйства. Лучше еще набор… а то вернется к вам ни солдат, ни мужик, и только один разврат. Дворяне не жалеют своего живота, мы сами поголовно пойдем, возьмем еще рекрут, и всем нам только клич кликни гусай (он так выговаривал государь), мы все умрем за него, – прибавил оратор одушевляясь.
Илья Андреич проглатывал слюни от удовольствия и толкал Пьера, но Пьеру захотелось также говорить. Он выдвинулся вперед, чувствуя себя одушевленным, сам не зная еще чем и сам не зная еще, что он скажет. Он только что открыл рот, чтобы говорить, как один сенатор, совершенно без зубов, с умным и сердитым лицом, стоявший близко от оратора, перебил Пьера. С видимой привычкой вести прения и держать вопросы, он заговорил тихо, но слышно:
– Я полагаю, милостивый государь, – шамкая беззубым ртом, сказал сенатор, – что мы призваны сюда не для того, чтобы обсуждать, что удобнее для государства в настоящую минуту – набор или ополчение. Мы призваны для того, чтобы отвечать на то воззвание, которым нас удостоил государь император. А судить о том, что удобнее – набор или ополчение, мы предоставим судить высшей власти…
Пьер вдруг нашел исход своему одушевлению. Он ожесточился против сенатора, вносящего эту правильность и узкость воззрений в предстоящие занятия дворянства. Пьер выступил вперед и остановил его. Он сам не знал, что он будет говорить, но начал оживленно, изредка прорываясь французскими словами и книжно выражаясь по русски.
– Извините меня, ваше превосходительство, – начал он (Пьер был хорошо знаком с этим сенатором, но считал здесь необходимым обращаться к нему официально), – хотя я не согласен с господином… (Пьер запнулся. Ему хотелось сказать mon tres honorable preopinant), [мой многоуважаемый оппонент,] – с господином… que je n'ai pas L'honneur de connaitre; [которого я не имею чести знать] но я полагаю, что сословие дворянства, кроме выражения своего сочувствия и восторга, призвано также для того, чтобы и обсудить те меры, которыми мы можем помочь отечеству. Я полагаю, – говорил он, воодушевляясь, – что государь был бы сам недоволен, ежели бы он нашел в нас только владельцев мужиков, которых мы отдаем ему, и… chair a canon [мясо для пушек], которую мы из себя делаем, но не нашел бы в нас со… со… совета.
Многие поотошли от кружка, заметив презрительную улыбку сенатора и то, что Пьер говорит вольно; только Илья Андреич был доволен речью Пьера, как он был доволен речью моряка, сенатора и вообще всегда тою речью, которую он последнею слышал.
– Я полагаю, что прежде чем обсуждать эти вопросы, – продолжал Пьер, – мы должны спросить у государя, почтительнейше просить его величество коммюникировать нам, сколько у нас войска, в каком положении находятся наши войска и армии, и тогда…
Но Пьер не успел договорить этих слов, как с трех сторон вдруг напали на него. Сильнее всех напал на него давно знакомый ему, всегда хорошо расположенный к нему игрок в бостон, Степан Степанович Апраксин. Степан Степанович был в мундире, и, от мундира ли, или от других причин, Пьер увидал перед собой совсем другого человека. Степан Степанович, с вдруг проявившейся старческой злобой на лице, закричал на Пьера:
– Во первых, доложу вам, что мы не имеем права спрашивать об этом государя, а во вторых, ежели было бы такое право у российского дворянства, то государь не может нам ответить. Войска движутся сообразно с движениями неприятеля – войска убывают и прибывают…
Другой голос человека, среднего роста, лет сорока, которого Пьер в прежние времена видал у цыган и знал за нехорошего игрока в карты и который, тоже измененный в мундире, придвинулся к Пьеру, перебил Апраксина.
– Да и не время рассуждать, – говорил голос этого дворянина, – а нужно действовать: война в России. Враг наш идет, чтобы погубить Россию, чтобы поругать могилы наших отцов, чтоб увезти жен, детей. – Дворянин ударил себя в грудь. – Мы все встанем, все поголовно пойдем, все за царя батюшку! – кричал он, выкатывая кровью налившиеся глаза. Несколько одобряющих голосов послышалось из толпы. – Мы русские и не пожалеем крови своей для защиты веры, престола и отечества. А бредни надо оставить, ежели мы сыны отечества. Мы покажем Европе, как Россия восстает за Россию, – кричал дворянин.
Пьер хотел возражать, но не мог сказать ни слова. Он чувствовал, что звук его слов, независимо от того, какую они заключали мысль, был менее слышен, чем звук слов оживленного дворянина.
Илья Андреич одобривал сзади кружка; некоторые бойко поворачивались плечом к оратору при конце фразы и говорили:
– Вот так, так! Это так!
Пьер хотел сказать, что он не прочь ни от пожертвований ни деньгами, ни мужиками, ни собой, но что надо бы знать состояние дел, чтобы помогать ему, но он не мог говорить. Много голосов кричало и говорило вместе, так что Илья Андреич не успевал кивать всем; и группа увеличивалась, распадалась, опять сходилась и двинулась вся, гудя говором, в большую залу, к большому столу. Пьеру не только не удавалось говорить, но его грубо перебивали, отталкивали, отворачивались от него, как от общего врага. Это не оттого происходило, что недовольны были смыслом его речи, – ее и забыли после большого количества речей, последовавших за ней, – но для одушевления толпы нужно было иметь ощутительный предмет любви и ощутительный предмет ненависти. Пьер сделался последним. Много ораторов говорило после оживленного дворянина, и все говорили в том же тоне. Многие говорили прекрасно и оригинально.
Издатель Русского вестника Глинка, которого узнали («писатель, писатель! – послышалось в толпе), сказал, что ад должно отражать адом, что он видел ребенка, улыбающегося при блеске молнии и при раскатах грома, но что мы не будем этим ребенком.
– Да, да, при раскатах грома! – повторяли одобрительно в задних рядах.
Толпа подошла к большому столу, у которого, в мундирах, в лентах, седые, плешивые, сидели семидесятилетние вельможи старики, которых почти всех, по домам с шутами и в клубах за бостоном, видал Пьер. Толпа подошла к столу, не переставая гудеть. Один за другим, и иногда два вместе, прижатые сзади к высоким спинкам стульев налегающею толпой, говорили ораторы. Стоявшие сзади замечали, чего не досказал говоривший оратор, и торопились сказать это пропущенное. Другие, в этой жаре и тесноте, шарили в своей голове, не найдется ли какая мысль, и торопились говорить ее. Знакомые Пьеру старички вельможи сидели и оглядывались то на того, то на другого, и выражение большей части из них говорило только, что им очень жарко. Пьер, однако, чувствовал себя взволнованным, и общее чувство желания показать, что нам всё нипочем, выражавшееся больше в звуках и выражениях лиц, чем в смысле речей, сообщалось и ему. Он не отрекся от своих мыслей, но чувствовал себя в чем то виноватым и желал оправдаться.
– Я сказал только, что нам удобнее было бы делать пожертвования, когда мы будем знать, в чем нужда, – стараясь перекричать другие голоса, проговорил он.
Один ближайший старичок оглянулся на него, но тотчас был отвлечен криком, начавшимся на другой стороне стола.
– Да, Москва будет сдана! Она будет искупительницей! – кричал один.
– Он враг человечества! – кричал другой. – Позвольте мне говорить… Господа, вы меня давите…

В это время быстрыми шагами перед расступившейся толпой дворян, в генеральском мундире, с лентой через плечо, с своим высунутым подбородком и быстрыми глазами, вошел граф Растопчин.
– Государь император сейчас будет, – сказал Растопчин, – я только что оттуда. Я полагаю, что в том положении, в котором мы находимся, судить много нечего. Государь удостоил собрать нас и купечество, – сказал граф Растопчин. – Оттуда польются миллионы (он указал на залу купцов), а наше дело выставить ополчение и не щадить себя… Это меньшее, что мы можем сделать!
Начались совещания между одними вельможами, сидевшими за столом. Все совещание прошло больше чем тихо. Оно даже казалось грустно, когда, после всего прежнего шума, поодиночке были слышны старые голоса, говорившие один: «согласен», другой для разнообразия: «и я того же мнения», и т. д.

wiki-org.ru

ОРУЖИЕ ОТЕЧЕСТВА, ОТЕЧЕСТВЕННОЕ ОРУЖИЕ И ВОЕННАЯ ТЕХНИКА (ОВТ)ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН


Противокорабельная всепогодная ракета Exocet была создана французской фирмой «Aerospatiale» в четырех вариантах: ММ-38 для вооружения надводных кораблей (1975 г.), SМ-39 для подводных лодок, АМ-39 для самолетов и вертолетов (1979 г.) и ММ-40 для береговой обороны и надводных кораблей. Различные варианты ракеты состоят на вооружении ВМС более чем 18 стран мира.

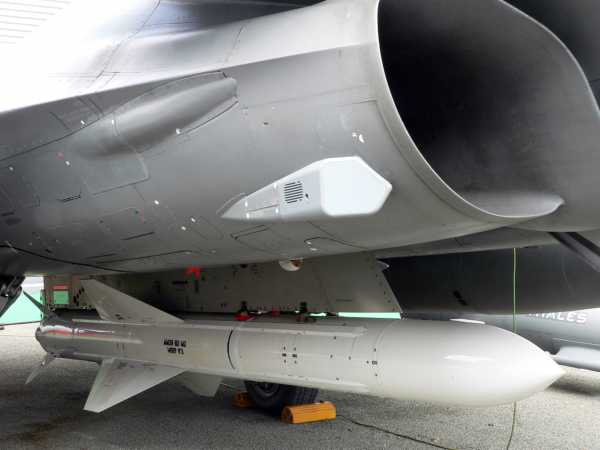

Авиационная ракета Exocet АМ-39 по сравнению с корабельными меньше по размеру, обладают улучшенными летно-техническими характеристиками, оснащены системой противообледенения. Двигатели изготовлены не из легких сталей, а из стали, что позволило не только уменьшить габариты, но и применить более эффективное топливо, увеличив тем самым дальность стрельбы (50 км при пуске с высоты 300 м, 70 км при пуске с высоты 10 тыс.м). Минимальная высота пуска – 50 м.

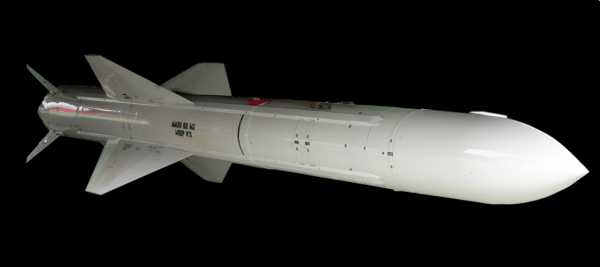

Авиационная ракета AM-39 Exocet имеет полную длину 4,7 м, диаметр корпуса 350 мм и размах крыла 1,1м. Стартовый вес ракеты 660 кг. Вес осколочно-фугасной боевой части 150 кг.
Ракета Exocet имеет нормальную аэродинамическую схему с крестообразным крылом в средней части корпуса и такими же рулями управления на поверхности хвостового отсека.

Все варианты ракеты Exocet оснащены активной радиолокационной импульсной головкой самонаведения с горизонтальной стабилизацией диаграммы направленности. Вес головки самонаведения 30 кг. Она работает на частоте 8-10 ГГц и способна обнаруживать корабль типа фрегат с эффективной поверхностью рассеяния около 100 м2 на дальности до 24 км. Антенна осуществляет поиск цели в секторе ±16° по азимуту и ±10° по углу места.
Головки самонаведения всех вариантов ракеты могут захватывать цель ( в том числе малоразмерную), имеющую скорость до 40узлов, независимо от длительности автономного полета и точности предварительных данных целеуказания.

Осколочно-фугасная боевая часть с большим количеством осколков, унифицированная для всех вариантов ракеты Exocet, имеет контактный и неконтактный взрыватели. Наибольшая эффективность боевой части достигается при углах встречи с целью около 70°.
Маршевый твердотопливный двигатель выполнен из алюминиевого сплава. Он имеет внутреннее теплозащитное покрытие. Время работы двигателя — около 110 с. Шашка звездообразная, торцевого горения. Запуск двигателя производится с помощью пирозарядов. Стартовый двигатель тоже твердотопливный, отличается от маршевого меньшим весом. Время работы стартового двигателя 2 с.
Авиационная противокорабельная ракета АМ-39 Exocet принята на вооружение в 1979 году.

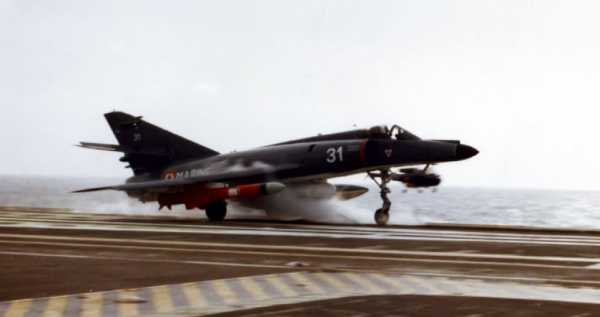

Первое боевое применение ракета AM-39 Exocet имела 4 мая 1982 г. в ходе войны за Фолклендские острова. С авиабазы Рио-Гранде, расположенной на расстоянии около 850 км, поднялись 5 штурмовиков «Супер Этандар». Из них только 2 имели по одной противокорабельной ракете AM-39 Exocet под правой консолью, а под левой — сбрасываемый топливный бак емкостью 1100 л. После ввода данных целеуказания по каждой цели с дистанции 37 км был выполнен пуск двух ракет AM-39 Exocet. Одна ракета пробила борт эсминца УРО «Шеффилд» на 1,8 м выше ватерлинии, но внутри корпуса не взорвалась — не сработал контактный взрыватель замедленного действия. От остатков ракетного топлива загорелись электрические кабели и краска. После пяти часов безрезультатной борьбы с пожаром экипаж покинул корабль. Вторую ракету с фрегата «Плимут» обнаружили заблаговременно — за 40 с. Завесой из дипольных отражателей были созданы пассивные помехи, которые увели ракету в ложном направлении.

30 мая самолет «Супер Этандар» выпустил 2 ракеты Exocet по английскому авианосцу «Инвинсибл». Корабли охранения и вертолеты поставили завесы в виде облаков из дипольных отражателей, в результате чего обе ракеты сбились с курса и упали в море.
17 мая 1987 г. иракский истребитель «Мираж» выпустил 2 ракеты Exocet по американскому фрегату «Старк». Обе ракеты попали в борт фрегата, но взорвалась только одна. Тем не менее фрегат был тяжело поврежден. Американские эксперты отметили, что будь это в штормовой Атлантике, а не в штиль в Персидском заливе, то фрегат неминуемо бы затонул.

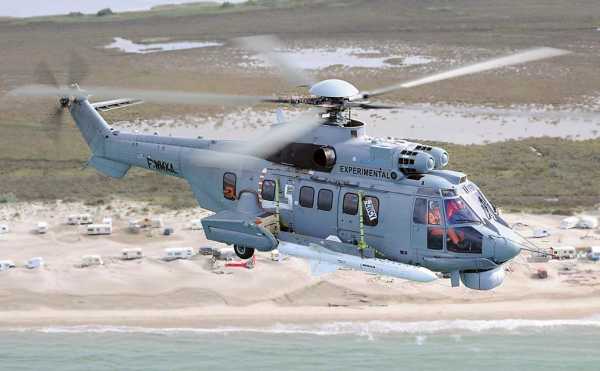

16 декабря 2014 года специализированная команда экспертов компаний Helibras и Airbus Helicopters провели испытания по заказу ВМС Бразилии прототипа вертолета EC725, оснащенного двумя противокорабельными ракетами MBDA Exocet AM39 и носовой РЛС обнаружения морских целей Telephonics AN/APS-143. ВМС Бразилии планируют модернизировать в эту конфигурацию 8 из 16 имеющихся вертолетов EC725. В рамках программы «Project H-X BR» министерство обороны Бразилии заказало 50 вертолетов ЕС725 для трех армейских корпусов.

Во время испытаний в Мариньяне всего выполнено более 20 полетов в течение одного месяца – с апреля по май 2014 года. После положительных летных испытаний во Франции сертификационные тесты будут проводиться в Бразилии в 2015 году консорциумом Airbus Helicopters-Helibras. Бразильская компания Helibras будет использовать платформу прототипа, который впоследствии будет первым поставленным ВМС Бразилии вертолетом EC725 (местное обозначение UH-15A).
МНОГОЦЕЛЕВОЙ ВЕРТОЛЕТ EC725 COUGAR (EUROCOPTER)

МОДИФИКАЦИИ
• ММ-38 для вооружения надводных кораблей (1975 год). Радиус действия — до 42 км.
• АМ-38 для вооружения вертолётов. Не принята на вооружение.
• SМ-39 для подводных лодок. Запускается из стартовой капсулы, заряжаемой в торпедный аппарат.
• АМ-39 для самолётов и вертолётов (1979 г.). Радиус действия — до 70 км.
• ММ-40 для береговой обороны и надводных кораблей. Единственная версия ракеты с турбореактивным двигателем. Имеет увеличенную дальность пуска (на модификации block III до 180 км). Принята на вооружение в 2008 году.

ХАРАКТЕРИСТИКИ

Дальность стрельбы, км:
- при пуске с высоты 300 м 50
- при пуске с высоты 10000 м 70
Минимальная высота пуска, м 50
Скорость полета ~М1
Боевая часть:
- тип осколочно-фугасная
- вес, кг 165
Система управления инерциальная с активной радиолокационной импульсной головкой самонаведения
Длина, мм 4700
Диаметр корпуса, мм 350
Размах крыла, мм 1100
Стартовый вес, кг 650 – 660

Источники: www.mbda-systems.com, www.dogswar.ru, www.warships.ru, Военный паритет, Navy Recognition, www.airwar.ru

ПРОТИВОКОРАБЕЛЬНАЯ РАКЕТА EXOCET (ФРАНЦИЯ)

bastion-opk.ru

Exocet — Википедия. Что такое Exocet

Корабль ВМС США «Старк», после поражения двумя иракскими ракетами «Экзосет» (пуск с носителя Mirage F1 EQ) 17 мая 1987 года. Характер поражения фрегата «Старк» (FFG-31) в результате двух попаданий ракет Exocet. Оба поражения в левый борт корабля с интервалом в 30 с. Погибли 37 членов экипажа. Ракета Exocet MM 40 block 3.

«Экзосет» (фр. Exocet — летучая рыба) — французская крылатая противокорабельная ракета. Разработана французской фирмой «Аэроспасьяль» в 1974 году.

Она состоит на вооружении ВМС и ВВС более чем 25 стран мира. Именно этими ракетами во время Фолклендской войны были потоплены британские эсминец УРО «Шеффилд», контейнеровоз «Атлантик конвейер[en]» и серьёзно повреждён эсминец «Гламорган» (по иронии судьбы именно британские ВМС стали первым обладателем ракет «Экзосет», закупив 300 ракет в начале 1970-х годов).

История

Разработка французской противокорабельной ракеты среднего радиуса действия была начата в 1967 году фирмой «Nord Aviation». Непосредственным поводом стала успешная демонстрация возможностей противокорабельного оружия — потопление египтянами израильского эсминца «Эйлат» советскими ракетами П-15 «Термит», убедившая адмиралов в необходимости создания специализированных противокорабельных ракет. Изначально предполагалось принять на вооружение французского флота два вида ракет — полностью французскую среднего радиуса действия и франко-итальянскую большой дальности (позднее ставшую «Отомат»), но после первых успешных испытаний французской ракеты в 1973 году, Франция приняла решение выйти из совместного проекта. Было решено, что французские корабли будут вооружаться только французским оружием.

Лётные испытания ракеты начались в 1971 году, чему немало способствовал значительный опыт фирмы «Nord» в разработке управляемых ракет. В 1973 году «Экзосет» была принята на вооружение. Было решено разработать модификации ракеты для запуска с надводных кораблей, самолётов и подводных лодок.

Конструкция

Ракета имеет нормальную аэродинамическую схему с крестообразным крылом в средней части цилиндрического корпуса и такими же рулями управления на поверхности хвостового отсека. В основном конструкция ракета была подобна конструкции более ранней ракеты фирмы «Nord» — AS.30 класса «воздух-земля».

Пуск ракеты производится из герметичного контейнера. При пуске указывается дальность и пеленг цели. В отличие от большинства современных противокорабельных ракет, основные модификации «Exocet» используют твердотопливный ракетный двигатель в качестве маршевого двигателя. Это существенно сокращает радиус действия ракеты по сравнению с ракетами, оснащёнными турбореактивными двигателями (для сравнения, сопоставимый по размерам американский «Гарпун» даже в первых модификациях имел радиус действия более 90 км), но даёт ракете одно дополнительное преимущество: «Экзосет» может лететь очень низко над водой, не опасаясь, что волны захлестнут воздухозаборник. Маршевая высота полёта «Экзосета» может достигать 1-2 метра над гребнями волн, что меньше, чем у любой другой сопоставимой ракеты. Столь малая высота полёта сильно затрудняет своевременное обнаружение ракеты радарами корабля противника.

На маршевом участке полёта ракета управляется при помощи инерциальной системы наведения. При приближении к цели на расстояние 5-6 км (до 10 км), ракета активирует активную радиолокационную головку самонаведения и снижается на малую высоту, после чего атакует противника. Боевая часть ракеты имеет контактный и неконтактный взрыватели. Дальность обнаружения цели типа фрегат с ЭПР 100 м² составляет около 24 км[1].

В отличие от «Отомата» или «Гарпуна», «Экзосет» не имеет возможности атаковать цель из пикирования и всегда ударяет в борт на уровне ватерлинии. Боевая часть массой в 165 кг считается рядом специалистов слишком лёгкой по современным меркам, и поражающий эффект ракеты рассматривается как недостаточный для уничтожения современных боевых кораблей[источник не указан 2002 дня].

Модификации

«Экзосет» была создана в нескольких конструктивно отличающихся вариантах:

  • ММ-38 для вооружения надводных кораблей (1975 год). Радиус действия — до 42 км.
  • АМ-38 для вооружения вертолётов. Не принята на вооружение.
  • SМ-39 для подводных лодок. Запускается из стартовой капсулы, заряжаемой в торпедный аппарат.
  • АМ-39 для самолётов и вертолётов (1979 г.). Радиус действия — до 70 км.
  • ММ-40 для береговой обороны и надводных кораблей. Единственная версия ракеты с турбореактивным двигателем. Имеет увеличенную дальность пуска (на модификации block III до 180 км). Принята на вооружение в 2008 году.

Тактико-технические характеристики

ММ.38[2] АМ.39[3] SМ.39[4] MМ.40[5] MМ.40 blok 3[6]
Год принятия на вооружение 1975 1979 1985 1981 2007
Длина, м 5,21 4,69 4,69 5,8 <6[7]
Диаметр, м 0,348
Размах крыла, м[8] 1,0 1,1 1,35
Масса ракеты, кг 735 655[8] 666[8] 870 780[7]
Дальность стрельбы, км 40 50 (пуск у земли)
70 (Н=10км)
50 70 180
Двигатель РДТТ ТРД
Скорость, число М 0,93
Масса боевой части 165 кг, снаряжение — 50 кг гексолита (60 % гексоген+40 % ТНТ)
Тип боевой части полубронебойная
Взрыватель ударного действия с задержкой подрыва или неконтактный
Система управления ИНС+АРГСН

Боевое применение

Фолклендская война

Дебют «Экзосета», принёсший ему широкую известность на рынках вооружений, состоялся во время Фолклендской войны. Небольшая партия этих ракет была закуплена Аргентиной незадолго до конфликта и успешно применена в ходе кампании. Основными аргентинскими носителями ракет были сверхзвуковые штурмовики французской постройки «Супе́р-Этанда́р».

4 мая 1982 года ракетой «Экзосет» с аргентинского штурмовика был потоплен британский эсминец УРО «Шеффилд» типа 42. Ракета, попавшая в корпус корабля, не взорвалась, но вызвала пожар, который легко распространился по надстройке эсминца и привёл в итоге к гибели корабля. Этот инцидент стал первым случаем потопления военного корабля полностью современной постройки противокорабельной ракетой.

Затем последовали ещё несколько атак. 25 мая 1982 года двумя ракетами AM39, запущенными со штурмовиков, было потоплено вспомогательное судно снабжения «Атлантик конвейер[en]» водоизмещением 15 000 тонн, перевозившее в тот момент вертолёты и контейнерного формата комплексы для аэродромного обслуживания «Харриеров». 12 июня 1982 года ракетой AM40, запущенной с береговой пусковой установки, был повреждён эскадренный миноносец «Гламорган[en]» уже устаревшего типа «Каунти». Ракета ударила в корму, разрушив ангарную палубу, и спровоцировала взрыв горючего и боеприпасов на полностью снаряжённом вертолёте, стоявшем в ангаре. Вспыхнул сильный пожар, но в отличие от HMS «Sheffield», через четыре часа пожар удалось взять под контроль.

Великобритания очень внимательно следила за аргентинскими ракетами, считая их основной угрозой для своих военных кораблей. Противовоздушная оборона британцев продемонстрировала себя как совершенно неудовлетворительная: хотя британские моряки были хорошо знакомы с ракетами «Экзосет» (которые устанавливались на ряде британских кораблей), тем не менее, выяснилось, что британские зенитные ракетные комплексы не соответствуют требованиям борьбы с низколетящими крылатыми ракетами, а малокалиберной автоматической зенитной артиллерии на кораблях не было. Британская разведка приложила значительные усилия к тому, чтобы аргентинцы не смогли получить новые ракеты, срывая и перекупая контракты.

Другие конфликты

Всего в ходе Ирано-Иракской войны, с октября 1981 по июнь 1988 года, иракская авиация совершила с помощью «Экзосетов» более 400 атак на корабли, было выпущено около 600 ракет, 250 из которых попали в цели, что привели к потере 115 судов (менее 1 % иранских[нет в источнике] судов в северной части Персидского залива)[9].

В 1987 году две ракеты «Экзосет», выпущенные с иракского самолёта «Мираж» F-1, поразили американский фрегат «Старк» в Персидском заливе, выведя его из строя, при этом погибли 37 человек экипажа.

На вооружении

  • Аргентина Аргентина (ВМФ: MM38, MM40 and AM39)
  • Бельгия Бельгия
  • Бразилия Бразилия (ВМФ: MM38, MM40 Block 2/2 and AM39)
  • Чили Чили
  • Колумбия Колумбия
  • Кипр Кипр (MM40)
  • Эквадор Эквадор (MM40)
  • Египет Египет
  • Франция Франция
  • Германия Германия (будет заменена на RBS-15)
  • Греция Греция (MM38 , MM40 , AM39)
  • Индонезия Индонезия (MM38 , MM40 Block 2)
  • Иран Иран
  • Ирак Ирак
  • Кувейт Кувейт
  • Ливия Ливия
  • Малайзия Малайзия (ВМФ: MM38, MM40 Block 2)
  • Марокко Марокко
  • Оман Оман
  • Пакистан Пакистан
  • Перу Перу (ВМФ: AM39, MM38)
  • Катар Катар
  • ЮАР ЮАР
  • США США: опытная эксплуатация партии ракет изготовленных по лицензии компанией Boeing в рамках конкурса на перевооружение надводных кораблей и других ракетоносных сил флота новыми ПКР (в итоге уступила соревнование ракете Harpoon, главным образом по соображениям стоимости и логистики, а также в силу того обстоятельства, что Exocet не сопрягалась с американскими корабельными СУВ, требовала для себя особой пусковой установки и не подходила под уже имеющиеся)[10]
  • Таиланд Таиланд
  • Турция Турция (MM38)
  • ОАЭ ОАЭ
  • Уругвай Уругвай
  • Венесуэла Венесуэла
  • Республика Корея Республика Корея (ВМФ)

См. также

Примечания

  1. ↑ Противокорабельная ракета Exocet Сайт «Ракетная техника»
  2. ↑ MM-38 Exocet на missilethreat.com Архивировано 15 мая 2011 года.
  3. ↑ AM-39 Exocet на missilethreat.com Архивировано 18 октября 2012 года.
  4. ↑ SM-39 Exocet на missilethreat.com Архивировано 12 февраля 2010 года.
  5. ↑ MM-40 Exocet на missilethreat.com Архивировано 12 февраля 2010 года.
  6. ↑ EXOCET MM40 Block3 (англ.)  (недоступная ссылка — история). — Данные по ракете MM40 Block3 с сайта производителя (MBDA). Проверено 25 марта 2011. Архивировано 16 ноября 2008 года.
  7. 1 2 Exocet MM40 Block3 datasheet (pdf). — Данные с сайта компании-производителя. Проверено 19 октября 2012. Архивировано 23 октября 2012 года.
  8. 1 2 3 Norman Friedman. The Naval Institute Guide to World Naval Weapon System. — 5th edition. — Naval Institute Press, 2006. — P. 520. — 858 p. — ISBN 1-55750-262-5.
  9. ↑ I Persian Gulf War, 1980—1988
  10. ↑ Statement of Vice Adm. Robert Edward Adamson, Jr., United States Navy, Deputy Chief of Naval Operations for Surface Warfare. / Weapons Procurement, Navy : Hearings before the Subcommittee on Department of Defense of the Committee on Appropriations, House of Representatives, 93rd Congress, 1st Session. — Washington, D.C.: U.S. Government Printing Office, 1973. — Pt. 6 — P. 779—1724 p.

Литература

  • Николаенко Г. Французская ПКР «Экзосет» для подводных лодок (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1982. — № 10. — С. 70-71. — ISSN 0134-921X.

Ссылки

wiki.sc

Авиационная противокорабельная ракета AM-39 Exocet (Франция)


Французская противокорабельная ракета Exocet («Летающая рыба»), подобно «Гарпуну», была создана в четырех вариантах: ММ-38 для вооружения надводных кораблей, SM-39 для подводных лодок, AM-39 для самолетов и MM-40 для береговой обороны. Все варианты ракеты Exocet имеют нормальную аэродинамическую схему с крестообразным крылом в средней части корпуса и такими же рулями управления на поверхности хвостового отсека. Авиационная ракета AM-39 Exocet имеет полную длину 4,7 м, диаметр корпуса 350 мм и размах крыла 1,1м. Стартовый вес ракеты 660 кг. Вес осколочно-фугасной боевой части 150 кг.

Все варианты ракеты Exocet оснащены активной радиолокационной импульсной головкой самонаведения с горизонтальной стабилизацией диаграммы направленности. Вес головки самонаведения 30 кг. Она работает на частоте 8-10 ГГц и способна обнаруживать корабль типа фрегат с эффективной поверхностью рассеяния около 100 м2 на дальности до 24 км. Антенна осуществляет поиск цели в секторе ±16° по азимуту и ±10° по углу места.

Осколочно-фугасная боевая часть с большим количеством осколков, унифицированная для всех вариантов ракеты Exocet, имеет контактный и неконтактный взрыватели. Наибольшая эффективность боевой части достигается при углах встречи с целью около 70°.

Маршевый твердотопливный двигатель выполнен из алюминиевого сплава. Он имеет внутреннее теплозащитное покрытие. Время работы двигателя — около 110 с. Шашка звездообразная, торцевого горения. Запуск двигателя производится с помощью пирозарядов. Стартовый двигатель тоже твердотопливный, отличается от маршевого меньшим весом. Время работы стартового двигателя 2 с.

Максимальная скорость ракеты около 1100 км/ч (т. е. ракета дозвуковая). Дальность стрельбы максимальная 50 км при пуске с высоты 300 м и 70 км при пуске с высоты 10 км. Минимальная высота пуска 50 м.

Горизонтальный полет на маршевом участке осуществляется по командам автономной инерциальной системы и радиовысотомера. На дистанции 12-15 км от расчетного места цели ракета снижается до 7 м. После включения головки самонаведения в течение двух секунд выполняются обнаружение, захват цели и переход на ее автоматическое сопровождение. Если противник применяет средства радиоэлектронной борьбы, то головка самонаведения может переключаться на режим самонаведения на помеху. В случае пролета над малоразмерной целью, боевая часть подрывается от неконтактного взрывателя.

Корабельный вариант ракеты MM-38 Exocet бып принят на вооружение в 1971 г., авиационный АМ-39 — в 1979 г. Ракетой AM-39 Exocet вооружались патрульные самолеты «Атлантик», «Нимрод», вертолеты «Супер Фрелон», «Си Кинг» и другие машины.

Первое боевое применение ракета AM-39 Exocet имела 4 мая 1982 г. в ходе войны за Фолклендские острова. В этот день аргентинский патрульный самолет «Нептун» на расстоянии около 200 км обнаружил соединения английских кораблей. С авиабазы Рио-Гранде, расположенной на расстоянии около 850 км, поднялись 5 штурмовиков «Супер Этандар». Из них только 2 имели по одной противокорабельной ракете AM-39 Exocet под правой консолью, а под левой — сбрасываемый топливный бак емкостью 1100 л. Один самолет с таким же вооружением был резервным, два других несли только топливные баки, выполняя функции заправщиков. Штурмовики шли на высоте 50 м над уровнем моря. В 46 км от кораблей летчики увеличили высоту до 150 м, произвели кратковременное, на 30 с, включение бортовых РЛС. На экранах индикаторов высветились отметки двух целей: эсминца УРО «Шеффилд» и фрегата «Плимут». Угол между направлениями на них составлял 40°.

После ввода данных целеуказания по каждой цели с дистанции 37 км был выполнен пуск двух ракет AM-39 Exocet. В момент пуска бортовые системы предупреждения информировали летчиков о подсвете самолетов радиолокационной станцией фрегата «Плимут». Поисковая РЛС «Шеффилда» была выключена, чтобы не создавать помех спутниковой системе связи «Скайнет», через которую велись переговоры с Лондоном. Самолеты тотчас же вышли из зоны действия ЗРК «Си Дарт», которыми были вооружены английские эсминцы типа «Шеффилд».

Активная радиолокационная головка самонаведения одной из ракет захватила «Шеффилд» на дистанции 12-15 км, высота ее полета снизилась до 2-3 м. Визуально ракету заметили лишь за 6 с до попадания в корабль. Ракета пробила борт на 1,8 м выше ватерлинии, но внутри корпуса не взорвалась — не сработал контактный взрыватель замедленного действия. От остатков ракетного топлива загорелись электрические кабели и краска. Отсек быстро наполнился ядовитым дымом, создалась реальная угроза взрыва ракет и артиллерийского боезапаса. После пяти часов безрезультатной борьбы с пожаром экипаж покинул корабль.

Вторую ракету с фрегата «Плимут» обнаружили заблаговременно — за 40 с. Завесой из дипольных отражателей были созданы пассивные помехи, которые увели ракету в ложном направлении.

Самым крупным кораблем, потопленным управляемой ракетой после 1945 г., оказался британский авиатранспорт «Атлантик Конвейер», переоборудованный перед войной из гражданского контейнеровоза.

25 мая пара самолетов «Супер Этандар» вылетела с авиабазы в Рио-Гранде и взяла курс на северо-восток, затем довернула на восток, произвела дозаправку топливом от самолета C-130 и, следуя в южном, а затем в западном направлении, вышла в район маневрирования авианосного соединения на высоте 30 м со стороны, с которой меньше всего ждали нападения. Наведение на цель производилось с самолетов C-130.

На дальности 80 км от предполагаемого местонахождения соединения аргентинские летчики обнаружили авианосец «Гермес» в окружении других кораблей. Осуществив пуск ракеты с дистанции 48 км от цели, самолеты сразу же ушил в сторону континента на предельно малой высоте. В это время англичане с кораблей и поднятых в воздух вертолетов выставили помехи — дипольные отражатели. Дезориентированные помехами ракеты захватили находившийся в 6 км от авианосца «Атлантик Конвейер» и потопили его вместе с находившимися на борту 15 вертолетами «Уэссекс» и «Чинук».

30 мая самолет «Супер Этандар» выпустил 2 ракеты Exocet по английскому авианосцу «Инвинсибл». Корабли охранения и вертолеты поставили завесы в виде облаков из дипольных отражателей, в результате чего обе ракеты сбились с курса и упали в море.

17 мая 1987 г. иракский истребитель «Мираж» выпустил 2 ракеты «Экзосет» по американскому фрегату «Старк». Обе ракеты попали в борт фрегата, но взорвалась только одна. Тем не менее фрегат был тяжело поврежден. Американские эксперты отметили, что будь это в штормовой Атлантике, а не в штиль в Персидском заливе, то фрегат неминуемо бы затонул. Любопытно, что в этот период США флиртовали с Ираком, поэтому оставили инцидент без последствий, приняв иракскую версию об ошибке пилота.

www.dogswar.ru

exocet Википедия

Корабль ВМС США «Старк», после поражения двумя иракскими ракетами «Экзосет» (пуск с носителя Mirage F1 EQ) 17 мая 1987 года. Характер поражения фрегата «Старк» (FFG-31) в результате двух попаданий ракет Exocet. Оба поражения в левый борт корабля с интервалом в 30 с. Погибли 37 членов экипажа. Ракета Exocet MM 40 block 3.

«Экзосет» (фр. Exocet — летучая рыба) — французская крылатая противокорабельная ракета. Разработана французской фирмой «Аэроспасьяль» в 1974 году.

Она состоит на вооружении ВМС и ВВС более чем 25 стран мира. Именно этими ракетами во время Фолклендской войны были потоплены британские эсминец УРО «Шеффилд», контейнеровоз «Атлантик конвейер[en]» и серьёзно повреждён эсминец «Гламорган» (по иронии судьбы именно британские ВМС стали первым обладателем ракет «Экзосет», закупив 300 ракет в начале 1970-х годов).

История

Разработка французской противокорабельной ракеты среднего радиуса действия была начата в 1967 году фирмой «Nord Aviation». Непосредственным поводом стала успешная демонстрация возможностей противокорабельного оружия — потопление египтянами израильского эсминца «Эйлат» советскими ракетами П-15 «Термит», убедившая адмиралов в необходимости создания специализированных противокорабельных ракет. Изначально предполагалось принять на вооружение французского флота два вида ракет — полностью французскую среднего радиуса действия и франко-итальянскую большой дальности (позднее ставшую «Отомат»), но после первых успешных испытаний французской ракеты в 1973 году, Франция приняла решение выйти из совместного проекта. Было решено, что французские корабли будут вооружаться только французским оружием.

Лётные испытания ракеты начались в 1971 году, чему немало способствовал значительный опыт фирмы «Nord» в разработке управляемых ракет. В 1973 году «Экзосет» была принята на вооружение. Было решено разработать модификации ракеты для запуска с надводных кораблей, самолётов и подводных лодок.

Конструкция

Ракета имеет нормальную аэродинамическую схему с крестообразным крылом в средней части цилиндрического корпуса и такими же рулями управления на поверхности хвостового отсека. В основном конструкция ракета была подобна конструкции более ранней ракеты фирмы «Nord» — AS.30 класса «воздух-земля».

Пуск ракеты производится из герметичного контейнера. При пуске указывается дальность и пеленг цели. В отличие от большинства современных противокорабельных ракет, основные модификации «Exocet» используют твердотопливный ракетный двигатель в качестве маршевого двигателя. Это существенно сокращает радиус действия ракеты по сравнению с ракетами, оснащёнными турбореактивными двигателями (для сравнения, сопоставимый по размерам американский «Гарпун» даже в первых модификациях имел радиус действия более 90 км), но даёт ракете одно дополнительное преимущество: «Экзосет» может лететь очень низко над водой, не опасаясь, что волны захлестнут воздухозаборник. Маршевая высота полёта «Экзосет» может достигать 1-2 метра над гребнями волн, что меньше, чем у любой другой сопоставимой ракеты. Столь малая высота полёта сильно затрудняет своевременное обнаружение ракеты радарами корабля противника.

На маршевом участке полёта ракета управляется при помощи инерциальной системы наведения. При приближении к цели на расстояние 5-6 км (до 10 км), ракета активирует активную радиолокационную головку самонаведения и снижается на малую высоту, после чего атакует противника. Боевая часть ракеты имеет контактный и неконтактный взрыватели. Дальность обнаружения цели типа фрегат с ЭПР 100 м² составляет около 24 км[1].

В отличие от «Отомата» или «Гарпуна», «Экзосет» не имеет возможности атаковать цель из пикирования и всегда ударяет в борт на уровне ватерлинии. Боевая часть массой в 165 кг считается рядом специалистов слишком лёгкой по современным меркам, и поражающий эффект ракеты рассматривается как недостаточный для уничтожения современных боевых кораблей[источник не указан 2321 день].

Модификации

«Экзосет» была создана в нескольких конструктивно отличающихся вариантах:

  • ММ-38 для вооружения надводных кораблей (1975 год). Радиус действия — до 42 км.
  • АМ-38 для вооружения вертолётов. Не принята на вооружение.
  • SМ-39 для подводных лодок. Запускается из стартовой капсулы, заряжаемой в торпедный аппарат.
  • АМ-39 для самолётов и вертолётов (1979 г.). Радиус действия — до 70 км.
  • ММ-40 для береговой обороны и надводных кораблей. Единственная версия ракеты с турбореактивным двигателем. Имеет увеличенную дальность пуска (на модификации block III до 180 км). Принята на вооружение в 2008 году.

Тактико-технические характеристики

ММ.38[2] АМ.39[3] SМ.39[4] MМ.40[5] MМ.40 blok 3[6]
Год принятия на вооружение 1975 1979 1985 1981 2007
Длина, м 5,21 4,69 4,69 5,8 <6[7]
Диаметр, м 0,348
Размах крыла, м[8] 1,0 1,1 1,35
Масса ракеты, кг 735 655[8] 666[8] 870 780[7]
Дальность стрельбы, км 40 50 (пуск у земли)
70 (Н=10км)
50 70 180
Двигатель РДТТ ТРД
Скорость, число М 0,93
Масса боевой части 165 кг, снаряжение — 50 кг гексолита (60 % гексоген+40 % ТНТ)
Тип боевой части полубронебойная
Взрыватель ударного действия с задержкой подрыва или неконтактный
Система управления ИНС+АРГСН

Боевое применение

Фолклендская война

Дебют «Экзосет», принёсший ему широкую известность на рынках вооружений, состоялся во время Фолклендской войны. Небольшая партия этих ракет была закуплена Аргентиной незадолго до конфликта и успешно применена в ходе кампании. Основными аргентинскими носителями ракет были сверхзвуковые штурмовики французской постройки «Супе́р-Этанда́р».

4 мая 1982 года ракетой «Экзосет» с аргентинского штурмовика был потоплен британский эсминец УРО «Шеффилд» типа 42. Ракета, попавшая в корпус корабля, не взорвалась, но вызвала пожар, который легко распространился по надстройке эсминца и привёл в итоге к гибели корабля. Этот инцидент стал первым случаем потопления военного корабля полностью современной постройки противокорабельной ракетой.

Затем последовали ещё несколько атак. 25 мая 1982 года двумя ракетами AM39, запущенными со штурмовиков, было потоплено вспомогательное судно снабжения «Атлантик конвейер[en]» водоизмещением 15 000 тонн, перевозившее в тот момент вертолёты и контейнерного формата комплексы для аэродромного обслуживания «Харриеров». 12 июня 1982 года ракетой AM40, запущенной с береговой пусковой установки, был повреждён эскадренный миноносец «Гламорган[en]» уже устаревшего типа «Каунти». Ракета ударила в корму, разрушив ангарную палубу, и спровоцировала взрыв горючего и боеприпасов на полностью снаряжённом вертолёте, стоявшем в ангаре. Вспыхнул сильный пожар, но в отличие от HMS «Sheffield», через четыре часа пожар удалось взять под контроль.

Великобритания очень внимательно следила за аргентинскими ракетами, считая их основной угрозой для своих военных кораблей. Противовоздушная оборона британцев продемонстрировала себя как совершенно неудовлетворительная: хотя британские моряки были хорошо знакомы с ракетами «Экзосет» (которые устанавливались на ряде британских кораблей), тем не менее, выяснилось, что британские зенитные ракетные комплексы не соответствуют требованиям борьбы с низколетящими крылатыми ракетами, а малокалиберной автоматической зенитной артиллерии на кораблях не было. Британская разведка приложила значительные усилия к тому, чтобы аргентинцы не смогли получить новые ракеты, срывая и перекупая контракты.

Другие конфликты

Всего в ходе Ирано-Иракской войны, с октября 1981 по июнь 1988 года, иракская авиация совершила с помощью «Экзосет» более 400 атак на корабли, было выпущено около 600 ракет, 250 из которых попали в цели, что привели к потере 115 судов (менее 1 % иранских[нет в источнике] судов в северной части Персидского залива)[9].

В 1987 году две ракеты «Экзосет», выпущенные с иракского самолёта «Мираж» F-1, поразили американский фрегат «Старк» в Персидском заливе, выведя его из строя, при этом погибли 37 человек экипажа.

На вооружении

  • Аргентина Аргентина (ВМФ: MM38, MM40 and AM39)
  • Бельгия Бельгия
  • Бразилия Бразилия (ВМФ: MM38, MM40 Block 2/2 and AM39)
  • Чили Чили
  • Колумбия Колумбия
  • Кипр Кипр (MM40)
  • Эквадор Эквадор (MM40)
  • Египет Египет
  • Франция Франция
  • Германия Германия (будет заменена на RBS-15)
  • Греция Греция (MM38 , MM40 , AM39)
  • Индонезия Индонезия (MM38 , MM40 Block 2)
  • Иран Иран
  • Ирак Ирак
  • Кувейт Кувейт
  • Ливия Ливия
  • Малайзия Малайзия (ВМФ: MM38, MM40 Block 2)
  • Марокко Марокко
  • Оман Оман
  • Пакистан Пакистан
  • Перу Перу (ВМФ: AM39, MM38)
  • Катар Катар
  • ЮАР ЮАР
  • США США: опытная эксплуатация партии ракет изготовленных по лицензии компанией Boeing в рамках конкурса на перевооружение надводных кораблей и других ракетоносных сил флота новыми ПКР (в итоге уступила соревнование ракете Harpoon, главным образом по соображениям стоимости и логистики, а также в силу того обстоятельства, что Exocet не сопрягалась с американскими корабельными СУВ, требовала для себя особой пусковой установки и не подходила под уже имеющиеся)[10]
  • Таиланд Таиланд
  • Турция Турция (MM38)
  • ОАЭ ОАЭ
  • Уругвай Уругвай
  • Венесуэла Венесуэла
  • Республика Корея Республика Корея (ВМФ)

См. также

Примечания

  1. ↑ Противокорабельная ракета Exocet Сайт «Ракетная техника»
  2. ↑ MM-38 Exocet на missilethreat.com Архивировано 15 мая 2011 года.
  3. ↑ AM-39 Exocet на missilethreat.com Архивировано 18 октября 2012 года.
  4. ↑ SM-39 Exocet на missilethreat.com Архивировано 12 февраля 2010 года.
  5. ↑ MM-40 Exocet на missilethreat.com Архивировано 12 февраля 2010 года.
  6. ↑ EXOCET MM40 Block3 (англ.) (недоступная ссылка). — Данные по ракете MM40 Block3 с сайта производителя (MBDA). Дата обращения 25 марта 2011. Архивировано 16 ноября 2008 года.
  7. 1 2 Exocet MM40 Block3 datasheet (неопр.) (pdf). — Данные с сайта компании-производителя. Дата обращения 19 октября 2012. Архивировано 23 октября 2012 года.
  8. 1 2 3 Norman Friedman. The Naval Institute Guide to World Naval Weapon System. — 5th edition. — Naval Institute Press, 2006. — P. 520. — 858 p. — ISBN 1-55750-262-5.
  9. ↑ I Persian Gulf War, 1980—1988
  10. ↑ Statement of Vice Adm. Robert Edward Adamson, Jr., United States Navy, Deputy Chief of Naval Operations for Surface Warfare. / Weapons Procurement, Navy : Hearings before the Subcommittee on Department of Defense of the Committee on Appropriations, House of Representatives, 93rd Congress, 1st Session. — Washington, D.C.: U.S. Government Printing Office, 1973. — Pt. 6 — P. 779—1724 p.

Литература

  • Николаенко Г. Французская ПКР «Экзосет» для подводных лодок (рус.) // Зарубежное военное обозрение. — М.: «Красная Звезда», 1982. — № 10. — С. 70-71. — ISSN 0134-921X.

Ссылки

wikiredia.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
