Генерал: факт поражения Boeing ракетой 9М38 доказывает вину Украины
«В каждой бригаде по четыре дивизиона, а в каждом дивизионе по шесть самоходных огневых установок, следовательно, в распоряжении у Украины есть более 120 таких комплексов, и передислоцировать их в район конфликта никакого труда не составляло», — добавил он.Пассажирский Boeing-777 компании Malaysia Airlines, следовавший из Амстердама в Куала-Лумпур рейсом Mh27, разбился 17 июля 2014 года в Донецкой области. Погибли 298 человек, 193 из них были гражданами Нидерландов. Киев обвинил в крушении лайнера ополченцев, которых, по мнению Запада, поддерживает Москва. Ополченцы заявили, что не располагают средствами, которые позволили бы сбить воздушное судно на такой высоте. Совет безопасности Нидерландов должен 13 октября представить окончательный доклад о причинах авиакатастрофы. Однако задолго до этого ряд западных СМИ начал публиковать «утечки» из этого документа, утверждая, что вся ответственность возложена на ополченцев и малайзийскую авиакомпанию. Согласно международным нормам, содержание проекта доклада не должно раскрываться до публикации окончательного варианта.
В июне 2015 года российский концерн ПВО «Алмаз-Антей», являющийся производителем систем «Бук», опубликовал доклад экспертов о крушении самолета Mh27 на востоке Украины. В его составлении принимали участие специалисты, которые расследовали катастрофу с российским самолетом авиакомпании «Сибирь», сбитым украинскими ПВО над Черным морем в 2001 году. Согласно докладу, при попадании ракеты в Boeing, разбившийся на востоке Украины, поражающие элементы попали в салон — от кабины пилота до хвоста, причем не снаружи, а внутри салона. Также они сообщили, что ракета, сбившая Boeing, не могла быть запущена из района Снежного, о чем сообщала киевская сторона.
Все данные расследования «Алмаз-Антея» были переданы Нидерландам, включая подробную информацию о зенитно-ракетных систем 9M38 и 9М38М1 (технические, полетные и баллистические характеристики, параметры запуска, алгоритмы, управляющие детонатором и характеристики самой боеголовки). В распоряжение нидерландского ведомства также предоставили результаты испытания боеголовки по детонации в контролируемых условиях с целью определения моделей шрапнели и того, какие фрагменты ракеты могли повредить фюзеляж самолета.
ria.ru
Малазийский «Боинг» сбит ракетой 9М38М1, выпущенной из Зарощенского: mikle1 — LiveJournal
Сегодня появились новые подробности в расследовании катастрофы малазийского Боинга над Донбассом летом прошлого года. В концерне «Алмаз-Антей» (его специалистов привлекли в качестве экспертов) представили свои выводы и версию произошедшего. Они назвали — место, откуда, предположительно, была выпущена ракета; установили траекторию её полёта, и самое главное — теперь понятно, что это была за ракета. Выясняется, что в России комплексы «Бук» уже давно оснащаются ракетами другого типа. Зато на вооружении украинской армии таких ракет осталось около тысячи.
Малайзийский самолет действительно сбили зенитной ракетой из комплекса «Бук». Сомнений в этом у экспертов практически нет, а людей, разбирающихся в теме лучше, чем сотрудники концерна «Алмаз-Антей», просто не существует, ведь именно здесь разрабатывали и производили эти зенитно-ракетные системы.
«Нами была проведена большая работа по анализу всей имеющейся информации, связанной с крушением самолета. Сегодня вашему вниманию мы представим доказательства непричастности концерна к катастрофе с малайзийским «Боингом», — сказал генеральный директор концерна «Алмаз-Антей» Ян Новиков.
Инженеры проанализировали повреждения, полученные лайнером. Вывод был сделан сразу – стреляли управляемой ракетой. Но какой именно? Понять это помог найденный в обломках «Боинга» поражающий элемент особой формы – он используется только в ракетах одного типа.
«Наиболее вероятным типом ракеты, приведшей к трагедии с «Боингом», является ракета 9М38М1 и ее боевой части 9Н314. Именно эта ракета снаряжается тремя типами поражающих элементов и содержит более 7800 поражающих элементов», – отмечает советник генерального конструктора концерна «Алмаз-Антей» Михаил Малышевский.
«Данная ракета комплекса «Бук» была снята с производства заводами, впоследствии вошедшими в концерн, в 1999 году. То есть ни концерн, ни его предприятия не могли поставить эти ракеты в XXI веке кому бы то ни было», — заявил генеральный директор концерна «Алмаз-Антей» Ян Новиков.
У этой ракеты есть важная особенность – и она, словно отпечатки пальцев, позволяет безошибочно идентифицировать и саму ракету и то, как именно был поражен самолет. При подрыве боевой части разлетающееся облако осколков приобретает форму, получившую наименование «скальпель».
«Даже незначительное изменение положения ракеты в пространстве позволяет существенно изменить характер поражений. А учитывая то, что одной из особенностей этой ракеты является наличие «скальпеля», именно его следы или отпечатки, обнаруженные на конструкции самолета, позволили с высокой степенью вероятности определить условия подхода ракеты к цели и, соответственно, условия, при которых ракета встретилась с целью», — сказал советник генерального конструктора концерна «Алмаз-Антей» Михаил Малышевский.
При изучении обломков самолета эксперты обратили внимание, что у «Боинга» оказалась повреждена левая сторона – кабина, двигатель, крыло и часть хвостового оперения. При этом справа кабина повреждений практически не получила, целыми остались даже стекла. А кое-где поражающие элементы лишь оставили царапины на обшивке. Исходя из этого, специалисты сделали вывод: осколки летели от носа к хвостовой части.

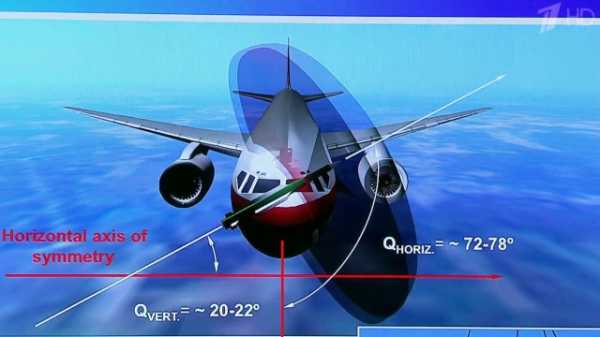

«Только при подходе ракеты сбоку реализуется вариант, когда все поражающие элементы, большая их часть, двигаются от носа к хвосту, то есть вдоль конструкции самолета, а не поперек. Если бы ракета прилетела из Снежного, то все поражающие элементы должны были двигаться поперек конструкции», — сказал советник генерального конструктора концерна «Алмаз-Антей» Михаил Малышевский.
Почти сразу после катастрофы с украинской стороны прозвучали заявления, что сбившая «Боинг» пусковая установка находилась в районе города Снежное. Но в этом случае ракета как раз и летела бы, что называется, в лоб самолету. Эксперты определили район, из которого в действительности был произведен пуск – это было южнее поселка Зарощенское.
И здесь сразу же вспоминаются сведения, обнародованные Министерством обороны России вскоре после катастрофы. Согласно спутниковым данным, именно там, у Зарощенского, в день крушения находились украинские комплексы «Бук».
«На снимке хорошо видна самоходная огневая установка с повернутой пусковой установкой, около 60 единиц различной военной и специальной техники, укрытия для техники и другие технические сооружения», — отметил в июле 2014 года начальник главного оперативного управления генерального штаба вооруженных сил РФ Андрей Картаполов.
Украина фактически уже признала выводы экспертов, поскольку в киевском генштабе поспешили заявить, что 17 июля Зарощенское украинские военные не контролировали. Хотя это легко опровергается – в том числе документами. В руках ополченцев не так давно оказалась карта боевых действий, принадлежавшая киевским офицерам. И там как раз указаны позиции войск недалеко от Зарощенского.
«Это рабочая карта командира первого батальона 95-й отдельной аэромобильной бригады, которая датирована началом июля прошлого года. Самым примечательным является отмеченная на карте стартовая позиция зенитных ракетных комплексов средней дальности «Бук». Вот одна позиция, вот вторая позиция», — сказал в апреле 2015 года Басурин.
Выводы экспертов едва ли кто-то сможет опровергнуть, хотя сами они сегодня заявили, что не сбрасывают со счетов и другие версии, но в подтверждение своей правоты готовы даже провести натурный эксперимент – подорвать ракету рядом со списанным самолетом. Тогда сомнения относительно того, что именно произошло в небе над Донбассом 17 июля, будут окончательно развеяны.
mikle1.livejournal.com
Что представляет собой зенитная управляемая ракета 9М38? | Справка | Вопрос-Ответ
Во вторник, 13 октября, Совет безопасности Нидерландов обнародовал результаты расследования крушения малайзийского Boeing, который 17 июля 2014 года потерпел катастрофу на востоке Украины. Согласно им, лайнер начал падение после попадания в его борт ракеты класса «земля-воздух» 9М38, выпущенной из установки «Бук».
Ранее в тот же день результаты моделирования катастрофы малайзийского Boeing представил российский оборонный концерн «Алмаз-Антей». Эксперты концерна также пришли к выводу, что лайнер уничтожила ракета 9М38. Этот вид боеприпасов был снят с вооружения ВС РФ в 2011 году и впоследствии утилизирован.
О том, что представляет собой зенитная управляемая ракета 9М38, рассказывает АиФ.ru.
Разработчик: ГосМКБ «Вымпел»/ОКБ «Новатор» 9М38 принята на вооружение ВС СССР в 1980 году.
Масса снаряжённой: 690 кг.
Диаметр: 400 мм.
Длина: 5500 мм.
Размах крыла: 0,70 мм.
Размах рулей: 0,86 м.
Дальность пуска макс.: в передней полусфере — 32 км.
Скорость полёта цели: 2880 км/ч.
Боевая часть: осколочно-фугасная.
Наведение: комбинированное.
Взрыватель: активный импульсный радиовзрыватель.
Носители: огневая установка ЗРК «Куб-М4», огневая установка ЗРК «Бук», ЗРК М-22 «Ураган», ЗРК «Штиль-1».
Модификации: 9М38М1, 9М38М1Э, 9М38М3, 9М317, 9М317МЭ.
Описание конструкции
Зенитная управляемая ракета 9М38 построена по схеме с Х-образным крылом малого удлинения для соответствия габаритным ограничениям, предъявляемым при использовании в корабельном варианте комплекса М-22. В передней части ракеты расположена полуактивная головка самонаведения с источником питания. За головкой самонаведения находится осколочно-фугасная боевая часть общей массой 70 кг с разрывным зарядом в 34 кг смеси тротила и гексогена.
Смотрите также:
www.aif.ru
9М38 — это… Что такое 9М38?
| 9М38 | |
| Основные характеристики | |
| Назначение | Зенитная управляемая ракета |
| Разработчик | ГосМКБ «Вымпел»/ОКБ «Новатор» |
| Масса снаряженной, кг | 685 |
| Диаметр, мм | 400 |
| Длина, мм | 5500 |
| Размах рулей, м | 860 |
| Дальность пуска макс.: | |
| в передней полусфере, км | 9М38: 32 9М317: 50 |
| Скорость полёта цели, км/ч | 2988 |
| Скорость полёта, М | 3 |
| Боевая часть | осколочно-фугасная |
| Наведение | комбинированное |
| Носители | 9А38, 9А310, М-22, ЗС90 |
| Модификации | 9М317 |

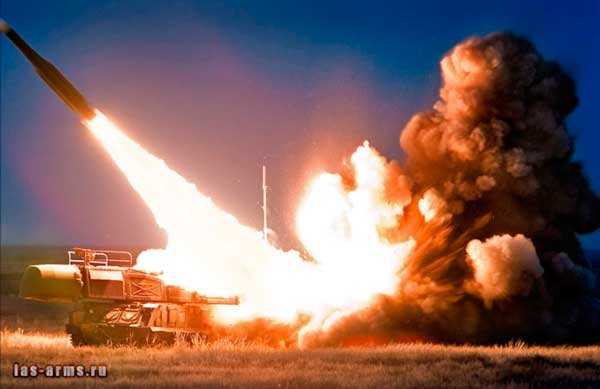

9М38 — советская зенитная управляемая ракета зенитного ракетного комплекса 9К37 «Бук».
История создания
Первые проработки ракеты были выполнены Государственным машиностроительным конструкторским бюро «Вымпел». С 13 января 1973 года разработка была передана в ОКБ «Новатор», где созданием ракеты руководил Л. В. Люльев. Первоначально ракета 9М38 была предназначена для использования в составе ЗРК 9К37 «Бук», однако в 1974 году было принято решение форсировать разработку самоходной огневой установки 9А38 и ракеты 9М38. Разработку ЗРК 9К37 «Бук» было решено вести в два этапа. Первый этап предусматривал введение в состав ЗРК 2К12М3 «Куб-М3» самоходной огневой установки 9А38 с ЗУР 9М38. Новый комплекс получил обозначение 9К37-1 «Бук-1». В 1976 году ракета была принята на вооружение в составе ЗРК 9К37-1 «Бук-1», получившем окончательное обозначение 2К12М4 «Куб-М4» [1][2][3].
Описание конструкции
Зенитная управляемая ракета 9М38 предназначена для использования в составе ЗРК 2К12М4 или 9К37. Ракета 9М38 имеет одну ступень с двухрежимным твердотопливным ракетным двигателем. Общая работа двигателя составляет 15 секунд. Из-за сложности отработки и низкой устойчивости при больших углах атаки от прямоточного двигателя было решено отказаться[2].
Ракета 9М38 построена по нормальной схеме с Х-образным крылом малого удлинения для соответствия габаритным ограничениям, предъявляемым при использовании в корабельном варианте комплекса М-22. В передней части ракеты расположена полуактивная головка самонаведения с источником питания. За головкой самонаведения находится осколочно-фугасная боевая часть общей массой 70 кг. Ракета позволяет поражать цели маневрирующие с перегрузками до 19g на дальностях от 3,5 до 32 км при высоте от 25 метров до 20 км
Модификации
9М317
Зенитная управляемая ракета предназначенная для использования в современных ЗРК 9K37M1-2 «Бук-М1-2» и 9K317 «Бук-М2». Внешне новая ракета отличается значительно меньше хордой крыла. Границы зоны поражения существенно расширены по максимальной дальности до 50 км, а по высоте поражения — до 25 км. Ракета способна поражать цели маневрирующие с перегрузками до 24g[4].
Примечания
Литература
- Василий Н.Я., Гуринович А.Л Самоходные зенитные ракетные комплексы // Зенитные ракетные комплексы. — Справочное издание. — Минск: Белорусский дом печати, 2001. — 461 с. — 11 000 экз.
Ссылки
